Informacje handlowe. Informacje techniczne

Transkrypt

1

2

3 Informacje handlowe 1 Asortyment Ponad 1700 typowymiarów koƒcówek i z àczek kablowych s u àcych do ich zaciskania na y ach kabli Cu i Al o przekroju od 0,14 mm 2 do 800 mm 2. W ofercie znajdujà si równie mechaniczne, hydrauliczne i pneumatyczne narz dzia, przeznaczone do: - zaprasowywania koƒcówek, - obróbki kabli, - wycinania otworów w blachach i tworzywach, - obróbki szyn pràdowych i monta owych. Dopuszczenia, atesty i certyfikaty Wyroby ERKO spe niajà wymogi techniczne dla osprz tu elektrycznego oraz posiadajà wszelkie wymagane atesty i dopuszczenia. Koƒcowki i z àczki kablowe produkujemy generalnie wed ug norm DIN i PN. Opinia techniczna Instytutu Elektrotechniki w Warszawie dopuszcza produkty do stosowania w sieciach elektroenergetycznych. Koƒcówki kablowe posiadajà równie dopuszczenie Polskiego Rejestru Statków do stosowania na statkach. (Wykonanie morskie izolacja samogasnàca symbol V0 dost pna na specjalne zamówienie). Firma pracuje w oparciu o wdro ony i certyfikowany System Zarzàdzania JakoÊcià i Zarzàdzania Ârodowiskowego zgodny z normà ISO 9001 i ISO Wyroby firmy ERKO posiadajà Cer tyfikat ZgodnoÊci GOST-R i Certyfikat ZgodnoÊci UkrSEPRO. Uwagi handlowe Zamówienia na wyroby standardowe realizujemy w ciàgu 48 godzin od ich przyj cia. Towar dostarczamy za poêrednictwem firm kurierskich, przesy kami pocztowymi. Koƒcówki i z àczki kablowe sà pakowane w iloêciach podanych w katalogu. Mo liwe jest konfekcjonowanie zestawów na obiekty, statki, szafy sterownicze itp. Wyroby o innych parametrach ni zawarte w katalogu sà wykonywane i dostarczane w oparciu o indywidualne ustalenia z klientem. Gwarantujemy profesjonalnà obs ug klienta, doradztwo techniczne oraz sprawny serwis gwarancyjny i pogwarancyjny. Kody PKWiU PKWiU koƒcówki i z àczki kablowe. PKWiU narz dzia mechaniczne do zaciskania koƒcówek PKWiU no yce do ci cia kabli PKWiU szczypce PKWiU wkr taki p askie PKWiU wkr taki krzy owe PKWiU narz dzia hydrauliczne z wy àczeniem GC50-H700-E i GC100-H700-E PKWiU zestawy do bezpiecznego ci cia kabli PKWiU wycinaki typu WO, WO-K i WO-R Informacje techniczne Materia y stosowane do produkcji koƒcówek i z àczek Koƒcówki i z àczki rurowe miedziane miedê elektrolityczna Cu ETP (E-Cu) wg PN-EN i PN-EN Koƒcówki miedziane tulejkowe wykonane wg DIN cz.1 i cz.4 miedê Cu-ETP/Cu-DHP Koƒcówki miedziane wycinane z taêmy: miedê elektrolityczna Cu-ETP wg PN-EN 1652 Koƒcówki i z àczki aluminiowe: aluminium EN AW 1370 / EN AW 1050A (EAl 99,7/ Al 99,5) wg PN-EN Koƒcówki konektorowe: mosiàdz wg PN-92/H Izolacja poliamid - tworzywo o wysokiej odpornoêci termicznej -40 do +125ºC, odporne na uderzenia, o du ej rezystancyjnoêci. poliamid V0 tworzywo uniepalnione w klasie V0 wg UL 94, (na zamówienie). Pokrycie cyna 99,90 wg EN610 Jed no y o we prze wo dy mie dzia ne o y ach za g sz czo nych definicja Ka ble któ rych y a ro bo cza wy ko na na jest z dru tu mie dzia ne go, wal co wa ne go o prze kro ju tra pe zo wym na zy wa my prze wo da mi o y ach za g sz czo nych. Jest to y a o zwar to u o o nych dru tach, któ re two rzà bar dzo twar dy rdzeƒ, po rów ny wal ny do prze kro ju li te go ma te ria u. 2

4 Formy zaprasowaƒ Przez pojedyƒczy wgniot do koƒcówek miedzianych bez izolacji wykonanych wg DIN i koƒcówek wtykowych wykonanych wg DIN w zakresie przekroju przewodu 0,1 120 mm 2, oraz koƒcówek rurowych miedzianych w zakresie przekroju przewodu 0,5 6 mm 2. (np. KOA, KWA, KLA). Owalne ezka do koƒcówek miedzianych oczkowych w izolacji poliamidowej wykonanych wg DIN i DIN 46234, koƒcówek miedzianych wtykowych w izolacji poliamidowej wykonanych wg DIN i DIN w zakresie przekroju przewodu 0,1 120 mm 2. (np. KOE, KWE) oraz koƒcówek konektorowych (MSE, TSE). 1 Trapezowe do koƒcówek miedzianych tulejkowych wykonanych wg DIN cz.1 i cz.4 oraz koƒcówek miedzianych tulejkowych podwójnych w zakresie przekroju przewodu 0,5 185 mm 2. (np. TA, TE, TV). Kwadratowe do koƒcówek miedzianych tulejkowych wykonanych wg DIN cz.1 i cz.4 oraz koƒcówek miedzianych tulejkowych podwójnych w zakresie przekroju przewodu 0,5 6 mm 2. (np. TA, TE, TV). Z zawini ciem na yle przewodu i izolacji do koƒcówek mosi nych wykonanych wg DIN 46247, DIN 46248, DIN 4634 i DIN 46225, w zakresie przekroju przewodu 0,5 6 mm 2. (np. MS, TS). Przeformowywanie y sektorowych aluminiowych na okràg o do koƒcówek aluminiowych w zakresie przekroju przewodu 25 re 300 re, 16 rm 240 rm. re przekrój y y jednodrutowej w [mm 2 ], rm przekrój y y wielodrutowej w [mm 2 ] Na szeêciokàt do koƒcówek i z àczek miedzianych, koƒcówek i z àczek miedzianych oraz koƒcówek i z àczek aluminiowych w zakresie przekroju przewodu mm 2. Za pra so wy wa nie koƒ có wek i z àczek 1. Na le y do braç od po wied nià koƒ ców k do da ne go prze wo du. 2. Ustaliç form zaprasowania. 3. Od izo lo waç prze wód na d u go Êci od po wia da jà cej cz Êci rur ko wej koƒ ców ki (uwaga praktyczna: dla przewodów wielodrutowych gi tkich lub bardzo gi tkich nale y zdjàç izolacj na d ugoêci oko o 3 mm. Nast pnie po w o eniu do koƒcówki odizolowaç pozosta à cz Êç. Zapobiega to powstawaniu tzw. p dzla, który utrudnia w o enie przewodu w koƒcówk ). 3. Przed za pra so wa niem prze wód mu si byç oczysz czo ny z tlen ków i na lo tów ko ro zyj nych. 4. Wpro wa dziç prze wód do koƒ ca cz Êci rur ko wej koƒ ców ki lub prze w e nia z àczek. 5. Do bie raç w a Êci we na rz dzie (patrz ostat nia ko lum na ta be li wy mia ro wych koƒ có wek). 6. Za pra so waç do mo men tu zej Êcia si ma tryc za ci sko wych lub za dzia a nia za wo ru przelewowego pompy hydraulicznej. 7. Za pra so wy wa nie mo e byç jed no krot ne (np. KOE, KOA) lub wie lo krot ne (np. KCR, KLA). W przypadku koƒcówek rurowych miedzianych i aluminiowych wykonanych wg DIN miejsce prasowania jest cechowane (rys.) miejsce zaprasowania matrycami wàskimi otwór pod Êrub wartoêç przekroju skrocone oznaczenie mm 2 przewód okràg y wielodrutowy przewód sektorowy wielodrutowy rm/sm ERKO Cu rm/sm-120 se ERKO Al22 miejsce zaprasowania matrycami szerokimi Wyró nik Êrednicy: 1) Êrednica zewn trzna koƒcówki [mm] 2) oznaczenie matryc zaciskowych materia koƒcówki (z àczki) znak firmy przewód sektorowy jednodrutowy wartoêç przekroju 8. Nale y bezwzgl dnie zachowaç kierunek prasowania koƒcówek i z àczek pokazany na poni szym rysunku. kierunek obciskania kierunek obciskania kierunek obciskania strona A strona B pierwsze obciêni cie pierwsze obciêni cie pierwsze obciêni cie UWAGA: Zalecamy stosowanie koƒcówek i narz dzi naszej produkcji. System narz dzi i koƒcówek oferowany przez ERKO gwarantuje wysokà jakoêç po àczeƒ w ca ym okresie u ytkowania. Stosowanie wyrobów innych firm (wykonanych wg innych norm) mo e spowodowaç, e wykonane po àczenia b dà znacznie ni szej jakoêci. 3

5 4 Alfabetyczny spis wyrobów Wyrób strona Wyrób strona Wyrób strona Wyrób strona T 6, A A AC ACB ACK ACL ACP AE AFD AFG AG AH AH 300-R AH 300-RD AH 300-RM AH AH 450-B ALC ALD ALG ALR ALS AR ARC ARG ARL AS CAK D E E EL EP ETA ETA GC GC 50N GC 100-H700-E GC 50-H700-E GL GLP GLS GN GO GP GR GRD GRM GU GU GU GW GW H 120S-U H HC HGD HGD HGD HGD HGD HGD HR 100-U HR K K K K K K K K K K K K K K K K K K K KC KC KCL KCM KCR KCS KCS KCS KET KLA KLB KLD KLE KLK KLN KLP KLR KLS KLT KLX KLY KNA KNE KNP KNV KOA KOE KOP KOV KPC KPC KWA KWE KWV LI LK MK MS MSE NI OA OE OF OK OR OS OT P PK PM PP PP PPH PPH PPH PR PR 150-D PR PR PR 50-D PR 95A PSI PT R R R R RA RC RC RC RC RC RDO RD RD RE RE RM RM S S S S S SA SC SD SE SH SH 400PLC SH 401PLC-E SH 401PLC-K SH SH SH SH 406PLC SH SH SH 408PLC SH 409PLC SH 415PLC SH 418PLC SH SH SH SH SI SI 10S SI SK SK SK 2N SR SR SR ST STL STS STSI STW SUN SUN T 10-16V T T T T T T T T 6, TA TC TE TEL TK TL 6, TP TS TSE TV UA UDF UE UF UK UR US US 1-D US US 2-D US USD USM UT UX WB WB WB WH WHP WIK WIP WK WO WO-H WO-K WO-R WO-1Z WO-4Z WP ZW NOWOÂå NOWOÂå NOWOÂå NOWOÂå NOWOÂå NOWOÂå NOWOÂå NOWOÂå NOWOÂå NOWOÂå NOWOÂå NOWOÂå NOWOÂå NOWOÂå NOWOÂå NOWOÂå NOWOÂå NOWOÂå NOWOÂå NOWOÂå NOWOÂå NOWOÂå NOWOÂå NOWOÂå NOWOÂå NOWOÂå NOWOÂå

6 Spis treêci strona Uwagi handlowe i informacje techniczne 2 1 Koƒcówki oczkowe, aparatowe i wtykowe, zlutowane 6 2 Koƒcówki tulejkowe 14 3 Koƒcówki konektorowe Koƒcówki pazurkowe 18 4 Koƒcówki i z àczki rurowe miedziane 21 5 Koƒcówki i z àczki rurowe aluminiowe oraz Al Cu 32 6 Koƒcówki i z àczki specjalne Koƒcówki do ekranów kabli telekomunikacyjnych 41 7 Kasety metalowe (bez zawartoêci) 45 8 Narz dzia mechaniczne do zaciskania koƒcówek 46 9 Narz dzia r czne do prac instalatorskich Narz dzia hydrauliczne Wycinaki otworów Urzàdzenia do obróbki szyn pràdowych Narz dzia pneumatyczne Materia y reklamowe

7 Koƒcówka oczkowa typ KOA 2 Bez izolacji Materia : miedê, cynowana galwanicznie Wykonanie wg DIN Przekrój y y Pod Êrub d 2 Oznaczenie s d 1 d 3 l a r Narz dzie [mm 2 ] M [mm] koƒcówki [mm] [mm] [mm] [mm] [mm] [mm] [g/szt.] [szt.] do zaciskania >0,1 0,5 ** 2 2,2 KOA 2-0,5 0, , ,5 2,7 KOA 2,5-0, ,22 3 3,2 KOA 3-0, ,5 0,21 AE22-05, 4 4,3 KOA 4-0,5 6, ,27 ETA66 5 5,3 KOA 5-0, ,5 0,30 6 6,5 KOA 6-0,5 * ,39 >0, ,2 KOA 3-1 0,8 1, ,5 0, ,3 KOA ,5 0,66 5 5,5 KOA 5-1-A * ,80 5 5,5 KOA ,80 6 6,5 KOA 6-1 * ,09 A22-2, 8 8,5 KOA 8-1 * ,90 A11-6, 1,5 2,5 3 3,2 KOA 3-2,5 0,8 2, ,5 0, RA16, 4 4,3 KOA 4-2, ,72 ETA55, 5 5,5 KOA 5-2, ,5 0,91 ETA66, 6 6,5 KOA 6-2, ,5 1,00 PP8 8 8,5 KOA 8-2, ,25 PP KOA 10-2,5 * , KOA 12-2,5 * , KOA 16-2,5 * , ,3 KOA , , A11-6, * poza normà 5 5,5 KOA ,5 1,60 RA16, 6 6,5 KOA ,5 1,72 ETA55, 8 8,5 KOA ,18 ETA66, KOA ,79 PP KOA 12-6 * ,42 PP ,3 KOA 4-10 * 1,1 4, ,5 2, H120S-U, ** cz Êç rurowa nielutowana 5 5,5 KOA 5-10 * ,5 2,38 GU120, GO300, 6 6,5 KOA ,5 2,50 HR300, EP300, 8 8,5 KOA ,03 HR100-U, PR240, KOA ,69 R50, RA16, KOA ,41 PP19 6

8 Koƒcówka oczkowa typ KOA 2 Bez izolacji Materia : miedê, cynowana galwanicznie Wykonanie wg DIN Przekrój y y Pod Êrub d 2 Oznaczenie s d 1 d 3 l a r Narz dzie [mm 2 ] M [mm] koƒcówki [mm] [mm] [mm] [mm] [mm] [mm] [g/szt.] [szt.] do zaciskania ,5 KOA ,2 5, ,5 3, ,5 KOA ,5 3,66 RA16, 8 8,5 KOA ,18 PP KOA ,96 + jak ni ej KOA , ,5 KOA ,5 7, ,5 7, ,5 KOA ,67 PP KOA ,94 + jak ni ej KOA , ,5 KOA , ,14 50 R50, 8 8,5 KOA ,11 PR240, KOA ,49 H120S-U, KOA ,49 GU120, ,5 KOA , ,99 50 GO300, 8 8,5 KOA ,06 HR300, KOA ,60 HR100-U, KOA ,27 EP300, KOA , ,5 KOA , ,5 KOA , KOA ,14 PR240, KOA ,27 H120S-U, KOA ,84 GU120, ,5 KOA , ,63 20 GO300, KOA ,34 HR100-U, KOA ,98 HR300, KOA ,08 EP ,5 KOA ,5 16, , KOA , KOA , KOA ,22 7

9 Koƒcówka oczkowa typ KOE 2 Z izolacjà poliamidowà Trwa oêç termiczna: -40ºC do +125ºC Matria : miedê, cynowana galwanicznie Wykonanie specjalne wg DIN Przekrój y y Pod Êrub d 2 Oznaczenie s d 1 d 3 d 4 l a r Narz dzie [mm 2 ] M [mm] koƒcówki [mm] [mm] [mm] [mm] [mm] [mm] [mm] [g/szt.] [szt.] do zaciskania >0,1 0,5 2 2,2 KOE 2-0,5 0, , , ,5 2,7 KOE 2,5-0, ,30 3 3,2 KOE 3-0, ,5 0,29 4 4,3 KOE 4-0,5 6, ,35 AE 22-05, 5 5,3 KOE 5-0, ,5 0,38 6 6,5 KOE 6-0,5 * ,48 >0,5 1,0 3 3,2 KOE 3-1 0,8 1, ,5 0, ,3 KOE ,5 0,78 5 5,5 KOE 5-1-A * ,92 5 5,5 KOE ,92 6 6,5 KOE 6-1 * ,21 8 8,5 KOE 8-1 * ,02 E22-2, 1,5 2,5 3 3,2 KOE 3-2,5 0,8 2, ,5 0, E11-6, 4 4,3 KOE 4-2, ,89 RE6, 5 5,5 KOE 5-2, ,5 1,08 PP8, 6 6,5 KOE 6-2, ,5 1,17 PP19 8 8,5 KOE 8-2, , KOE 10-2,5 * , KOE 12-2,5 * , KOE 16-2,5 * , ,3 KOE , , * poza normà. 5 5,5 KOE ,5 1,92 E11-6, 6 6,5 KOE ,5 2,04 RE6, 8 8,5 KOE ,50 PP8, KOE ,11 PP KOE 12-6 * , ,3 KOE 4-10 * 1,1 4,5 11 8, ,5 3, RE16, R50, PR240, 5 5,5 KOE 5-10 * ,5 2,91 GU120, GO300, 6 6,5 KOE ,5 3,03 H120S-U, 8 8,5 KOE ,56 HR100-U, KOE ,22 HR300, EP300, KOE ,94 PP19 kolory tulejek izolacyjnych Wykonanie standardowe: kraw dzie zwini tej cz Êci rurkowej sà ze sobà zlutowane. Wykonanie izolacji w klasie V0 wg indywidualnych ustaleƒ oznaczenie np. KOE 5-1-V0. 8

10 Koƒcówka oczkowa typ KOE Z izolacjà poliamidowà Trwa oêç termiczna: -40ºC do +125ºC Matria : miedê, cynowana galwanicznie Wykonanie specjalne wg DIN Przekrój y y Pod Êrub d 2 Oznaczenie s d 1 d 3 d 4 l a r Narz dzie [mm 2 ] M [mm] koƒcówki [mm] [mm] [mm] [mm] [mm] [mm] [mm] [g/szt.] [szt.] do zaciskania ,5 KOE ,2 5,8 11 9, ,5 4, RE16, PP19,R50 6 6,5 KOE ,5 4,44 GU120, 8 8,5 KOE ,96 H120S-U, KOE ,74 HR100-U, KOE ,61 GO300, HR ,5 KOE ,5 7, ,5 8, ,5 KOE ,95 PP KOE ,22 + jak ni ej KOE , ,5 KOE , , , ,5 KOE ,53 R50, KOE ,91 PR240, KOE ,91 H120S-U, ,5 KOE , , ,96 50 GU120, 8 8,5 KOE ,03 HR100-U, KOE ,57 HR300, KOE ,24 GO KOE , ,5 KOE , ,5 KOE , KOE , KOE ,84 PR240, KOE ,41 GU120, ,5 KOE , ,97 20 H120S-U, KOE ,68 HR100-U, KOE ,32 GO300, KOE ,42 HR ,5 KOE ,5 16, , , KOE , KOE , KOE ,91 kolory tulejek izolacyjnych Wykonanie: kraw dzie zwini tej cz Êci rurkowej sà ze sobà zlutowane. Wykonanie izolacji w klasie V0 wg indywidualnych ustaleƒ oznaczenie np. KOE 5-1-V0. 9

11 Koƒcówka oczkowa typ KOV 2 Z izolacjà poliamidowà Trwa oêç termiczna: -40ºC do +125ºC Matria : miedê, cynowana galwanicznie Wykonanie wg DIN Przekrój y y Pod Êrub d 2 Oznaczenie s d 1 d 3 d 4 l a r Narz dzie [mm 2 ] M [mm] koƒcówki [mm] [mm] [mm] [mm] [mm] [mm] [mm] [g/szt.] [szt.] do zaciskania 0, ,2 KOV 3-1 0,8 1,6 6 3, ,5 0, ,3 KOV ,5 0,77 5 5,5 KOV 5-1-A * ,91 5 5,5 KOV ,91 6 6,5 KOV 6-1 * ,20 8 8,5 KOV 8-1 * ,01 E 22-2, 1,5 2,5 3 3,2 KOV 3-2,5 0,8 2,3 6 3, ,5 0, E 11-6, 4 4,3 KOV 4-2, ,90 RE 6, 5 5,5 KOV 5-2, ,5 1,09 PP 8, 6 6,5 KOV 6-2, ,5 1,18 PP19 8 8,5 KOV 8-2, , KOV 10-2,5 * , KOV 12-2,5 * , KOV 16-2,5 * , ,3 KOV ,6 8 5, , * poza normà 5 5,5 KOV ,5 1,85 E11-6, 6 6,5 KOV ,5 1,97 RE 6, 8 8,5 KOV ,43 PP 8, KOV ,04 PP KOV 12-6 * ,67 kolory tulejek izolacyjnych Wykonanie standardowe: kraw dzie zwini tej cz Êci rurkowej sà ze sobà zlutowane. Wykonanie izolacji w klasie V0 wg indywidualnych ustaleƒ oznaczenie np. KOV 5-1-V0. 10

12 Koƒcówka aparatowa typ KNA Bez izolacji Materia : miedê, cynowana galwanicznie Wg DIN wykonanie specjalne Przekrój y y Pod Êrub Oznaczenie s d 1 d 3 l a r Narz dzie [mm 2 ] M koƒcówki [mm] [mm] [mm] [mm] [mm] [mm] [g/szt.] [szt.] do zaciskania 0,5 1 3 KNA 3-1 0,8 1, ,5 0, KNA 4-1-A * 6,8 12 4,5 0,57 4 KNA ,5 0,63 A22-2, 5 KNA ,5 0,79 A11-6, 6 KNA 6-1 * ,6 0,98 RA16, 1,5 2,5 3 KNA 3-2,5 0,8 2, ,5 0, ETA55, 3,5 KNA 3,5-2, ,5 0,59 ETA66, 4 KNA 4-2,5-A * 6,8 12 4,5 0,70 PP8, 4 KNA 4-2, ,5 0,66 PP19 5 KNA 5-2, ,5 0,90 6 KNA 6-2, ,03 8 KNA 8-2, , KNA , ,5 1, A11-6, 5 KNA ,5 1,53 RA16, 6 KNA ,69 ETA55, ETA66, 8 KNA ,20 PP8, PP KNA ,1 4, ,5 2, PR240, RA16, R50, PP19, 6 KNA ,5 2,57 HR100-U, H120S-U,GU120, 8 KNA ,92 GO300,HR300, EP300 2 * poza normà Koƒcówka aparatowa typ KNE Z izolacjà poliamidowà Trwa oêç termiczna: -40ºC do +125ºC Materia : miedê, cynowana galwanicznie Wg DIN wykonanie specjalne Przekrój y y Pod Êrub Oznaczenie s d 1 d 3 d 4 l a r Narz dzie [mm 2 ] M koƒcówki [mm] [mm] [mm] [mm] [mm] [mm] [mm] [g/szt.] [szt.] do zaciskania 0,5 1 3 KNE 3-1 0,8 1, ,5 0, KNE 4-1-A * 6,8 17 4,5 0,75 4 KNE ,5 0,69 5 KNE ,5 0,63 E22-2, 6 KNE 6-1 * ,10 E11-6, 1,5 2,5 3 KNE 3-2,5 0,8 2, ,5 0, RE6, 3,5 KNE 3,5-2, ,5 0,76 PP8, 4 KNE 4-2,5-A * 6,8 17 4,5 0,83 PP19 4 KNE 4-2, ,5 0,87 5 KNE 5-2, ,5 1,07 6 KNE 6-2, ,20 8 KNE 8-2, , KNE , ,5 1, E11-6, 5 KNE ,5 1,85 RE6, 6 KNE ,01 PP8, 8 KNE ,52 PP KNE ,1 4,5 10 8, ,5 3, PR240, RA16, R50, PP19, 6 KNE ,5 3,10 HR100-U, H120S-U,GU120, 8 KNE ,45 GO300,HR300, EP300 * poza normà kolory tulejek izolacyjnych, * poza normà Wykonanie standardowe: kraw dzie zwini tej cz Êci rurkowej sà ze sobà zlutowane. Wykonanie izolacji w klasie V0 wg indywidualnych ustaleƒ oznaczenie np. KNE 5-1-V0. 11

13 Koƒcówka aparatowa typ KNV Z izolacjà poliamidowà Trwa oêç termiczna: -40ºC do +125ºC Materia : miedê, cynowana galwanicznie 2 Wg DIN wykonanie specjalne Przekrój y y Pod Êrub Oznaczenie s d 1 d 3 d 4 l a r Narz dzie [mm 2 ] M koƒcówki [mm] [mm] [mm] [mm] [mm] [mm] [mm] [g/szt.] [szt.] do zaciskania 0,5 1 3 KNV 3-1 0,8 1,6 6 3, ,5 0, KNV 4-1-A * 6,8 17 4,5 0,74 4 KNV ,5 0,68 5 KNV ,5 0,62 E22-2, 6 KNV 6-1 * ,09 E11-6, 1,5 2,5 3 KNV 3-2,5 0,8 2,3 6 3, ,5 0, RE6, 3,5 KNV 3,5-2, ,5 0,77 PP8, 4 KNV 4-2,5-A * 6,8 17 4,5 0,84 PP19 4 KNV 4-2, ,5 0,88 5 KNV 5-2, ,5 1,08 6 KNV 6-2, ,21 8 KNV 8-2, , KNV ,6 8 5, ,5 1, E11-6, 5 KNV ,5 1,78 RE6, 6 KNV ,94 PP8, 8 KNV ,45 PP19 * poza normà kolory tulejek izolacyjnych Wykonanie standardowe: kraw dzie zwini tej cz Êci rurkowej sà ze sobà zlutowane. Wykonanie izolacji w klasie V0 wg indywidualnych ustaleƒ oznaczenie np. KNV 5-1-V0. Koƒcówka wtykowa typ KWA Bez izolacji Materia : miedê, cynowana galwanicznie Wykonanie wg DIN Przekrój y y Oznaczenie s d 1 d 2 b h l 1 l 2 a Narz dzie [mm 2 ] koƒcówki [mm] [mm] [mm] [mm] [mm] [mm] [mm] [mm] [g/szt.] [szt.] do zaciskania 0,5 1 KWA 1 0,8 1,6 1, , A11-6, KWA 1-A 0,8 1,6 1, , A22-2, KWA ,8 1,6 1, , RA16, 1,5 2,5 KWA 2,5 0,8 2,3 1, , ETA55, KWA 2,5-A 0,8 2,3 1, , ETA66, KWA 2,5-20 0,8 2,3 1, , PP8, PP KWA 6 1 3,6 2, , A11-6,RA16, ETA55, ETA66, PP19 10 KWA 10 1,1 4,5-4,3 2, , RA16, R50, PP19, PR240, GU120, H120S-U, HR100-U, GO300, HR300, EP KWA 16 1,2 5,8-5,5 2, , RA16, R50, PR240, PP19, H120S-U, HR100-U, GU120, GO300, HR300, EP300 12

14 Koƒcówka wtykowa typ KWE Z izolacjà poliamidowà Trwa oêç termiczna: -40ºC do +125ºC Materia : miedê, cynowana galwanicznie Wg DIN wykonanie specjalne 2 Przekrój y y Oznaczenie s d 1 d 2 d 4 b h l 1 l 2 a Narz dzie [mm 2 ] koƒcówki [mm] [mm] [mm] [mm] [mm] [mm] [mm] [mm] [mm] [g/szt.] [szt.] do zaciskania 0,5 1 KWE 1 0,8 1,6 1, , RE6, KWE 1-A 0,8 1,6 1, , E11-6, KWE ,8 1,6 1, , E22-2, 1,5 2,5 KWE 2,5 0,8 2,3 1,9 5, , PP8, KWE 2,5-A 0,8 2,3 1,9 5, , PP19 KWE 2,5-20 0,8 2,3 1,9 5, , KWE 6 1 3,6 2,7 7, , E11-6, RE6, PP8, PP19 10 KWE 10 1,1 4,5-8,4 4,3 2, , RE16, R50, PP19, PR240, H120S-U, GU120, EP KWE 16 1,2 5,8-9,7 5,5 2, , HR100-U, HR300, GO300 kolory tulejek izolacyjnych Wykonanie standardowe: kraw dzie zwini tej cz Êci rurkowej sà ze sobà zlutowane. Wykonanie izolacji w klasie V0 wg indywidualnych ustaleƒ oznaczenie np. KWE 6-V0. Koƒcówka wtykowa typ KWV Z izolacjà poliamidowà Trwa oêç termiczna: -40ºC do +125ºC Materia : miedê, cynowana galwanicznie Wykonanie wg DIN Przekrój y y Oznaczenie s d 1 d 2 d 4 b h l 1 l 2 a Narz dzie [mm 2 ] koƒcówki [mm] [mm] [mm] [mm] [mm] [mm] [mm] [mm] [mm] [g/szt.] [szt.] do zaciskania 0,5 1 KWV 1 0,8 1,6 1,9 3, , RE6, KWV 1-A 0,8 1,6 1,9 3, , E11-6, KWV ,8 1,6 1,9 3, , E22-2, 1,5 2,5 KWV 2,5 0,8 2,3 1,9 3, , PP8, KWV 2,5-A 0,8 2,3 1,9 3, , PP19 KWV 2,5-20 0,8 2,3 1,9 3, , KWV 6 1 3,6 2,7 5, , E11-6, RE6, PP8, PP19 kolory tulejek izolacyjnych Wykonanie standardowe: kraw dzie zwini tej cz Êci rurkowej sà ze sobà zlutowane. Wykonanie izolacji w klasie V0 wg indywidualnych ustaleƒ oznaczenie np. KWV 6-V0. 13

15 Koƒcówka tulejkowa typ TA Bez izolacji Materia : miedê, cynowana galwanicznie Wykonanie wg DIN cz.1 3 Przekrój y y Oznaczenie s d 1 d 2 l Narz dzie [mm 2 ] koƒcówki [mm] [mm] [mm] [mm] [g/szt.] [szt.] do zaciskania 0,5 TA 0,5-6 0,15 1 2,1 6 0, TA 0,5-8 8 * 0,05 T3, T6, TC6, TA 0, ,06 T16, T22-6 TA 0, * 0,07 0,75 TA 0,75-6 0,15 1,2 2,3 6 0, TA 0, * 0,05 TA 0, ,07 TA 0, * 0,08 TA 0, * 0,09 1 TA 1-6 0,15 1,4 2,5 6 0, TA * 0,06 TA ,10 T3, TA * 0,11 T6, TA * 0,13 TC6, 1,5 TA 1,5-7 0,15 1,7 2,8 7 0, T16, TA 1,5-8 8 * 0,07 T22-6, TA 1, ,09 ETA55, TA 1, ,11 ETA66, TA 1, * 0,13 PP8, TA 1, ,16 PP19 TA 1, * 0,17 2,5 TA 2,5-7 0,15 2,2 3,4 7 0, TA 2,5-8 8 * 0,09 TA 2, ,12 TA 2, ,14 TA 2, * 0,16 TA 2, ,21 TA 2, * 0,24 4 TA 4-6 0,2 2,8 4,0 6 * 0, T6, TC6, T16, TA ,17 T22-6, TA ,23 ETA55, TA * 0,27 ETA66, TA ,35 PP8, TA * 0,36 PP19 6 TA ,2 3,5 4,7 10 0, T6, TC6, T16, * - d ugoêç poza normà TA ,26 T11-16, TA ,35 T22-6, TA ,40 ETA55, ETA66 TA * 0,46 PP8, PP19 Wymiar l mo emy wykonaç wed ug indywidualnych ustaleƒ. 14

16 Koƒcówka tulejkowa typ TA Bez izolacji Materia : miedê, cynowana galwanicznie Wykonanie wg DIN cz.1 3 Przekrój y y Oznaczenie s d 1 d 2 l Narz dzie [mm 2 ] koƒcówki [mm] [mm] [mm] [mm] [g/szt.] [szt.] do zaciskania 10 TA ,2 4,5 5,8 12 0, TA ,46 TA ,50 T16, TA * 0,61 T11-16, 16 TA ,2 5,8 7,5 12 0, ETA55, TA ,58 ETA66, TA ,71 PP8, TA * 0,80 PP19 TA ,96 TA ,22 25 TA ,2 7,3 9,5 15 0,78 50 TA ,96 T25-35, TA * 1,19 R50, PR240, TA * 1,30 HR100-U, TA * 1,63 H120S-U, TA ,93 GU120, 35 TA ,2 8, * 0,81 50 GO300, TA ,94 HR300, TA * 1,17 EP300, TA * 1,41 PP8, TA ,32 PP19 TA ,71 50 TA ,3 10, ,71 20 TA ,37 T50, PP19, PP8 TA * 2,86 + jak ni ej TA ,99 70 * TA , ,83 20 R50, TA ,04 PR240, 95 * TA , ,62 20 HR100-U, TA ,83 H120S-U, 120 * TA , ,34 20 GU120, TA ,11 GO300, 150 * TA ,5 18, ,72 20 HR300, TA ,56 EP * TA , , ,77 20 PR240, HR100-U, H120S-U, * - parametr poza normà. TA ,88 GU120, GO300, HR300, EP300 Wymiar l mo emy wykonaç wed ug indywidualnych ustaleƒ. 15

17 Koƒcówka tulejkowa typ TE Z izolacjà poliamidowà Trwa oêç termiczna: -40ºC do +125ºC Materia : miedê, cynowana galwanicznie Wykonanie wg DIN cz.4 3 Przekrój y y Oznaczenie Kolor tulejki s d 1 d 2 l 1 l 2 Narz dzie [mm 2 ] koƒcówki izolacyjnej [mm] [mm] [mm] [mm] [mm] [g/szt.] [szt.] do zaciskania 0,14 * TE 0,14-6 szary 0,15 0,7 1, , TE 0, ,05 0,25 * TE 0,25-6 jasno- 0,15 0,75 1, , TE 0,25-8 niebieski ,07 T3, 0,34 * TE 0,34-6 turkus 0,15 0, , T16 TE 0, ,08 0,5 TE 0,5-6 V bia y 0,15 1 2, , TE 0,5-8 V ,09 T16, TC6, TE 0,5-10 V ,10 T22-6, 0,5 TE 0,5-6 ó ty * 0,15 1 2, , T3, TE 0, ,09 T6 TE 0, ,10 0,75 TE 0,75-6 V szary 0,15 1,2 2, , TE 0,75-8 V ,10 TE 0,75-10 V ,10 TE 0,75-12 V ,13 0,75 TE 0,75-6 niebieski * 0,15 1,2 2, , TE 0, ,10 TE 0, ,10 TE 0, ,13 T3, 1 TE 1-6 czerwony 0,15 1, , T6, TE ,10 TC6, TE ,11 T16, TE ,13 T22-6, 1,5 TE 1,5-8 V czarny 0,15 1,7 3, , ETA55, TE 1,5-10 V ,15 ETA66, TE 1,5-12 V ,17 PP8, TE 1,5-18 V ,22 PP19 1,5 TE 1,5-8 ó ty * 0,15 1,7 3, , TE 1, ,15 TE 1, ,17 TE 1, ,22 2,5 TE 2,5-8 niebieski 0,15 2,2 4, , TE 2, * 0,19 TE 2, ,20 TE 2, ,29 4 TE 4-10 V szary 0,2 2,8 4, , T6, TC6, T16 TE 4-12 V ,37 T22-6, TE 4-18 V ,48 ETA55, 4 TE 4-10 czerwony * 0,2 2,8 4, , ETA66, TE ,37 PP8, TE ,48 PP19 6 TE 6-10 ó ty 0,2 3,5 6, * 0, T22-6, T6, TC6, TE ,48 T11-16, T16, TE * 0,56 ETA55, ETA66 TE ,60 PP8, PP19 10 TE czerwony 0,2 4,5 7, , T16, TE * 0,74 T22-6, TE ,86 T11-16, TE ,04 ETA55, 16 TE niebieski 0,2 5,8 8, , ETA66, TE * 0,91 PP8, TE ,03 PP19 25 TE ó ty 0,2 7,3 11, ,57 50 T25-35, R50, PR240, TE ,74 HR100-U, GU120, TE ,94 H120S-U, 35 TE czerwony 0,2 8,3 12, ,96 50 GO300, HR300, TE ,89 EP300, TE ,43 PP8, PP19 50 TE niebieski 0,3 10, ,06 20 T50,R50,PR240,HR100-U, GU120,PP19 TE ,08 H120S-U, GO300, HR300, EP300,PP8 70 * TE ó ty 0, , ,03 20 R50, PR240, 95 * TE czerwony 0, , ,55 20 H120S-U, HR100-U, 120 * TE niebieski 0, , ,42 20 GU120, GO300, 150 * TE ó ty 0,5 18, ,60 20 HR300, EP300 * parametr poza normà Tulejki izolacyjne mo emy wykonaç w innych kolorach, wymiar l2 mo emy wykonaç wg indywidualnych ustaleƒ. Wykonanie izolacji w klasie V0 wg indywidualnych ustaleƒ oznaczenie np. TE 1-8-V0. 16

18 Koƒcówki tulejkowe w paskach typ TP Z izolacjà poliamidowà Trwa oêç termiczna: -40ºC do +125ºC Materia : miedê, cynowana galwanicznie Wykonanie: wymiary wg DIN cz.4 Przekrój y y Oznaczenie Kolor tulejki s d 1 d 2 l 1 l 2 IloÊç sztuk Narz dzie [mm 2 ] koƒcówki izolacyjnej [mm] [mm] [mm] [mm] [mm] [g/szt.] w pasku do zaciskania 0,5 TP 0,5-8 bia y 0,15 1 2, ,40 40 T3, T6, 0,75 TP 0,75-8 szary 0,15 1,2 2, ,87 40 TC6, T16, 1 TP 1-8 czerwony 0,15 1, ,43 40 T22-6, 1,5 TP 1,5-8 czarny 0,15 1,7 3, ,16 40 ETA55, 2,5 TP 2,5-8 niebieski 0,15 2,2 4, ,37 40 ETA66 3 Wykonanie izolacji w klasie V0 wg indywidualnych ustaleƒ oznaczenie np. TP 1-8-V0. Tulejki izolacyjne mo emy wykonaç w innych kolorach. Koƒcówka tulejkowa podwójna typ TV Z izolacjà poliamidowà Trwa oêç termiczna: -40ºC do +125ºC Materia : miedê, cynowana galwanicznie Przekrój y Oznaczenie Kolor tulejki s d 1 l 1 l 2 d 3 d 2 Narz dzie [mm 2 ] koƒcówki izolacyjnej [mm] [mm] [mm] [mm] [mm] [mm] [g/szt.] [szt.] do zaciskania 2 x 0,5 TV 0,5-8 bia y 0,15 1, ,5 4,7 0, x 0,75 TV 0,75-8 szary 0,15 1, ,8 5,0 0, TV 0, ,11 T3, T6, 2 x 1 TV 1-8 czerwony 0,15 2, ,4 5,4 0, TC6, T16, TV ,18 T22-6, 2 x 1,5 TV 1,5-8 czarny 0,15 2, ,6 6,6 0, ETA55, TV 1, ,23 ETA66 TV 1, ,25 2 x 2,5 TV 2,5-10 niebieski 0,2 2, ,2 7,8 0, TV 2, ,38 2 x 4 TV 4-12 szary 0,2 3, ,9 8,8 0, T6, TC6, T16,T22-6, 2 x 6 TV 6-14 ó ty 0,2 4, ,9 10 0, T11-16, PP8, PP19 2 x 10 TV czerwony 0,2 6, , T10-16V, 2 x 16 TV niebieski 0,2 8, ,6 18,4 1, PP8, PP19 Wykonanie izolacji w klasie V0 wg indywidualnych ustaleƒ oznaczenie np. TV 1-8-V0. Tulejki izolacyjne mo emy wykonaç w innych kolorach, wymiar l2 mo emy wykonaç wg indywidualnych ustaleƒ. 17

19 s b Nasuwka przewodowa typ MSE A-A b d 1 A A Z tulejkà miedzianà i izolacjà poliamidowà. Trwa oêç termiczna -40ºC do +125ºC Materia : mosiàdz Wykonanie wg DIN Przekrój przewodu Zakres przekrojów Oznaczenie b l 1 l 2 d 1 a min d 2 d 3 Narz dzie nominalnego przewodów koƒcówki [mm] [mm] [mm] [mm] [mm] [mm] [mm] [g/szt.] [szt.] do zaciskania [mm 2 ] [mm 2 ] 1 > 0,5 1 MSE 6,3-1 0,8 21 7,5 6,7 4,5 1,6 3,2 0, E22-2, E11-6 2,5 > 1 2,5 MSE 6,3-2 0,8 21 7,5 6,7 4,5 2,3 3,8 1, RE6, PP8, PP19 6 > 2,5 6 MSE 6,3-6 0,8 21 7,5 6,7 4,5 3,4 5,5 1, E11-6, RE6, PP8, PP19 Wykonanie standardowe - cynowane. Wykonanie izolacji w klasie V0 wg indywidualnych ustaleƒ oznaczenie np. MSE 6,3-1-V0. Wsuwka przewodowa typ TSE Z tulejkà miedzianà i izolacjà poliamidowà. Trwa oêç termiczna -40ºC do +125ºC Materia : mosiàdz Wykonanie wg DIN Przekrój przewodu Zakres przekrojów Oznaczenie s l 1 l 2min b a min d 2 d 3 Narz dzie nominalnego przewodów koƒcówki [mm] [mm] [mm] [mm] [mm] [mm] [mm] [g/szt.] [szt.] do zaciskania [mm 2 ] [mm 2 ] 1 > 0,5 1 TSE 6,3-1 0, ,3 4,5 1,6 3,2 0, E22-2, E11-6 2,5 > 1 2,5 TSE 6,3-2 0, ,3 4,5 2,3 3,8 0, RE6, PP8, PP19 6 > 2,5 6 TSE 6,3-6 0, ,3 4,5 3,4 5,2 1, E11-6, RE6, PP8, PP19 Wykonanie standardowe - cynowane. Wykonanie izolacji w klasie V0 wg indywidualnych ustaleƒ oznaczenie np. TSE 6,3-1-V0. 18

20 Nasuwka przewodowa typ MS Materia : mosiàdz Wykonanie wg DIN Przekrój przewodu Zakres przekrojów Oznaczenie b l 1 l 2 d Ârednica Narz dzie nominalnego przewodów koƒcówki [mm] [mm] [mm] [mm] izolacji [g/szt.] [szt.] do zaciskania [mm 2 ] [mm 2 ] przewodu 1 > 0,5 1 MS 2,8-1 0,4 14 6,3 3,1 2 3,3 0, S33-1, 1 > 0,5 1 MS 2,8-1A 0,8 14 6,3 3,1 2 3,3 0, S55 1 > 0,5 1 MS 6,3-1 0,8 19,2 7,5 6,7 2 3,3 0, S22-2, 2,5 > 1,0 2,5 MS 4,8-2 0,8 15,6 6,3 5,1 2,7 4,3 0, S11-6, S55, 2,5 > 1,0 2,5 MS 6,3-2 0,8 19,2 7,5 6,7 2,7 4,3 0, PP8, PP19 6 > 2,5 6 MS 6,3-6 0,8 19,2 7,5 6,7 3,8 5,1 0, S11-6, S55, PP8, PP19 4 Wykonanie standardowe - niecynowane, Przy zamawianiu cynowanych nale y dodaç symbol Sn, np. MS 6,3-2 Sn. Przy zamawianiu niklowanych nale y dodaç symbol Ni, np. MS 6,3-6 Ni. Wykonanie na zamówienie. Wsuwka przewodowa typ TS s Materia : mosiàdz Wykonanie wg DIN Przekrój przewodu Zakres przekrojów Oznaczenie s l 1 l 2 d Ârednica Narz dzie nominalnego przewodów koƒcówki [mm] [mm] [mm] [mm] izolacji [g/szt.] [szt.] do zaciskania [mm 2 ] [mm 2 ] przewodu * poza normà 1 > 0,5 1 TS 6,3-1 0,8 20 8,5 6,3 2 3,3 0, S11-6, 2,5 > 1 2,5 TS 4,8-2* 0,8 17 7,2 4,8 2,7 4,3 0, S22-2, S55, 2,5 > 1 2,5 TS 6,3-2 0,8 20 8,5 6,3 2,7 4,3 0, PP8, PP19 6 > 2,5 6 TS 6,3-6 0,8 20 8,5 6,3 3,8 5,1 0, S11-6, S55, PP8, PP19 Wykonanie standardowe - niecynowane Przy zamawianiu cynowanych nale y dodaç symbol Sn, np. MS 6,3-2 Sn. Przy zamawianiu niklowanych nale y dodaç symbol Ni, np. MS 6,3-6 Ni. Wykonanie na zamówienie. 19

21 Nasuwka kàtowa typ MK Materia : mosiàdz Wykonanie wg DIN cz Êç B Zakres przekrojów Oznaczenie l 1 l 2 d Ârednica Narz dzie przewodów koƒcówki [mm] [mm] [mm] izolacji [g/szt.] [szt.] do zaciskania [mm 2 ] przewodu >0,75 1 MK 6, ,5 6,7 2 3,3 0, SK1, PP8, PP19 1,5 2,5 * MK 6, ,5 6,7 2,7 4,3 0, SK2N, PP8, PP19 * zakres stosowania poza normà 4 Wykonanie standardowe - niecynowane, przy zamawianiu cynowanych nale y dodaç symbol Sn, np. MK 6,3-2 Sn. Koƒcówka pazurkowa typ KOP Materia : mosiàdz Wykonanie wg DIN Przekrój y y Pod Êrub d 2 Oznaczenie s d 3 l r Narz dzie [mm 2 ] M [mm] koƒcówki [mm] [mm] [mm] [mm] [g/szt.] [szt.] do zaciskania 0, ,2 KOP 3-1 0,6 8 18,3 4,5 0, ,3 KOP ,3 6,5 0,68 5 5,3 KOP 5-1 9,5 17,5 6,5 0,70 6 6,5 KOP ,5 1,00 S44-2, >1 2,5 3 3,2 KOP 3-2,5 0,6 8 18,3 4,5 0, PP8, 4 4,3 KOP 4-2,5 8 18,3 6,5 0,82 PP19 5 5,3 KOP 5-2,5 9,5 17,5 6,5 0,84 6 6,5 KOP 6-2, ,5 1,13 Wykonanie standardowe - niecynowane, przy zamawianiu cynowanych nale y dodaç symbol Sn,np. KOP 3-1 Sn. Koƒcówka pazurkowa typ KNP Materia : mosiàdz Wykonanie specjalne wg DIN Przekrój y y Pod Êrub d 2 Oznaczenie s d 3 l r Narz dzie [mm 2 ] M [mm] koƒcówki [mm] [mm] [mm] [mm] [g/szt.] [szt.] do zaciskania >0, ,2 KNP 3-1 0,6 8 18,3 4,5 0, ,3 KNP ,3 6,5 0,67 5 5,3 KNP 5-1 9,5 17,5 6,5 0,67 S44-2, >1 2,5 4 4,3 KNP 4-2,5 0,6 8 18,3 6,5 0, PP8, 5 5,3 KNP 5-2,5 9,5 17,5 6,5 0,80 PP19 6 6,5 KNP 6-2, ,5 1,09 Wykonanie standardowe - niecynowane, przy zamawianiu cynowanych nale y dodaç symbol Sn,np. KNP 3-1 Sn. 20

22 Z àczka typ KLA Bez izolacji Materia : miedê, cynowana galwanicznie. Przekrój y y Oznaczenie s d 1 l Wyró nik matryc Narz dzie [mm 2 ] z àczki [mm] [mm] [mm] [g/szt.] [szt.] zaciskowych do zaciskania 0,5 1 KLA ,8 1,6 15 0, A11-6, KLA ,04 A22-2, 1,5 2,5 KLA 2,5-15 0,95 2,3 15 1, RA16, KLA 2, ,76 PP8, PP19 4 KLA , A11-6, RA16, KLA ,21 PP8, PP19 6 KLA , A11-6, RA16, PR50, PR240, KLA ,71 KLA ,07 PP8, PP19 10 KLA ,2 4,5 20 3, RA16, R50, PR50, PR240, KLA ,82 HR100-U, H120S-U, HR KLA ,5 5,5 25 7, GU120, GU300, KLA ,77 GO300, EP300, KLA ,68 PP19 25 KLA , , R50, PR50, PR150, PR240, PP19, KLA ,40 HR100-U, H120S-U, HR300, KLA ,96 GU120, GU300, GO300, EP KLA ,75 8, , R50, PR50, KLA ,11 PR150, PR240, 50 KLA , HR100-U, H120S-U, HR300, KLA ,06 GU120, GU300, GO300, EP KLA , , PR150, PR240, KLA ,62 HR100-U, 95 KLA ,25 13, , H120S-U, KLA ,76 HR300, 120 KLA ,25 15, , GU120, GU300, KLA ,54 GO300, EP KLA , , PR150, PR240, HR300, KLA ,99 GU300, GO300, EP KLA , , PR240, HR300, 240 KLA ,5 21, , GU300, EP KLA , , HR300, GU300, GO300, EP KLA , , GU625 Mo emy wykonaç z àczk o innej d ugoêci ni w tabeli wg indywidualnych ustaleƒ. Niecynowane na zamówienie. Przy zamawianiu oznaczaç np. KLA N 5 Z àczka typ KLE Z izolacjà poliamidowà Trwa oêç termiczna: -40ºC do +125ºC Materia : miedê, cynowana galwanicznie Przekrój y y Oznaczenie d1 d 4 l 1 l 2 Narz dzie [mm 2 ] z àczki [mm] [mm] [mm] [mm] [g/szt.] [szt.] do zaciskania 0,5 1 KLE 1 1,6 3, , E11-6, 1,5 2,5 KLE 2,5 2,3 4, , E22-2, RE6, 4 KLE ,30 50 PP8, PP19 6 KLE 6 3,8 5, ,22 50 E11-6, RE6, PP8, PP19 10 KLE 10 4,5 6, ,88 50 RE16, R50, PR240,PP19, GU120, GO300 HR100-U, HR300, H120S-U, EP300 kolory tulejek izolacyjnych Wykonanie izolacji w klasie V0 wg indywidualnych ustaleƒ oznaczenie np. KLE 1-V0. 21

23 Z àczka Cu redukcyjna typ KLR, KLS KLR Bez izolacji Materia : miedê, cynowana galwanicznie KLS 5 Przekrój y y Oznaczenie s 1 d 1 s 2 d 2 l l 1 Wyró nik matryc Narz dzie [mm 2 ] z àczki [mm] [mm] [mm] [mm] [mm] [mm] zaciskowych do zaciskania z na KLR ,5 5,5 1,2 4, KLR ,5 7 1,2 4, KLR ,5 5, KLR ,75 8,5 1,2 4, KLR ,5 5, KLR , KLR ,2 4, KLR ,5 5, KLR , KLR ,75 8, KLR , ,5 5, KLR , KLR ,75 8, KLR KLR ,25 13,5 1, PR50 (matryce US1) zakres 6-50, 35 KLR ,75 8, PR150 (matryce US2) zakres , 50 KLR PR240 + matryce OS zakres KLR , R50 + matryce UD50 zakres 10-50, KLR ,25 15,5 1,75 8, GU120, H120S-U, HR100-U + 50 KLR matryce USM zakres , 70 KLR , GU300 + matryce USD zakres KLR ,25 13, HR300, GO300, EP300 + matryce OS KLR , zakres KLR , KLR ,25 13, KLR ,25 15, KLR ,5 19 2, KLR ,25 13, KLR ,25 15, KLR , KLR ,5 21,5 2,25 13, KLR ,25 15, KLR , KLR , KLR ,5 2,25 15, KLR , KLR , KLR ,5 21, Produkcja na zamówienie. Mo emy wykonaç z àczki o innych wymiarach ni w tabeli wg indywidualnych ustaleƒ. Wykonanie wersji szczelnej oznaczaç KLS, np: KLS

24 Z àczka koƒcowa typ KLK Z izolacjà poliamidowà Trwa oêç termiczna: -40ºC do +125ºC Materia : miedê, cynowana galwanicznie Przekrój y y Oznaczenie d 1 d 2 l 1 l 2 Narz dzie [mm 2 ] z àczki [mm] [mm] [mm] [mm] [g/szt.] [szt.] do zaciskania 0,5 2,5 KLK 2,5 2, , E11-6, E22-2, > 2,5 6 KLK 6 3,8 7,5 7 17,5 1,25 50 RE6, PP8, PP19 kolory tulejek izolacyjnych Wykonanie izolacji w klasie V0 wg indywidualnych ustaleƒ oznaczenie np. KLK 6-V0. 5 Z àczka równoleg a typ KLB Bez izolacji Materia : miedê, cynowana galwanicznie àczny przekrój Oznaczenie s d 1 l 1 Wyró nik matryc Narz dzie y [mm 2 ] z àczki [mm] [mm] [mm] [g/szt.] [szt.] zaciskowych do zaciskania 0,5 1 KLB 1 0,8 1,6 7 0, A11-6, >1 2,5 KLB 2,5 0,95 2,3 7 0, RA16, 2,5 4 KLB ,72 50 PP8, PP19 > 4 6 KLB , A11-6, RA16, PR50, PP8, PP19, > 6 10 KLB 10 1,2 4,5 10 1, RA16, R50, PR50, PR240, PP19, HR100-U, >10 16 KLB 16 1,5 5,5 11 2, H120S-U, GU120, GU300, GO300, HR300, EP300 >16 25 KLB 25 1, , R50, >25 35 KLB 35 1,75 8,5 16 7, PR50 >35 50 KLB , jak ni ej >50 70 KLB 70 2, , PR150, PR240, >70 95 KLB 95 2,75 13, , HR100-U, H120S-U, GU120, > KLB 120 2,75 15, , GU300, GO300, HR300, EP300 Do àczenia równoleg ego, np. przewodów o ró nych przekrojach y. Mo emy wykonaç z àczki o innych wymiarach ni w tabeli wg indywidualnych ustaleƒ. Niecynowane na zamówienie. Przy zamawianiu oznaczaç np. KLB 4-N 23

25 Z àczka typ KLD do kabli miedzianych jednodrutowych Bez izolacji Materia : miedê, cynowana galwanicznie 5 Przekrój y y Oznaczenie Ârednica d 1 d 2 l Narz dzie [mm 2 ] z àczki y y [mm] [mm] [mm] [mm] [g/szt.] [szt.] do zaciskania 1,5 2,5 KLD 2,5 1,38 1,78 1,9 3,9 25 1,96 50 D11-6, 4 KLD 4 2,25 2,3 4,2 25 2,12 50 PP8, 6 KLD 6 2, ,74 50 PP19 10 KLD 10 3, , KLD 16 4,50 5,5 8, , KLD 25 5, , KLD 35 6, , KLD 50 8,00 8, ,40 10 Mo emy wykonaç z àczki o innej d ugoêci ni w tabeli wg indywidualnych ustaleƒ. Niecynowane na zamówienie. Przy zamawianiu oznaczaç np. KLD 16-N Koƒcówka rurowa typ KCS Bez izolacji Materia : miedê, cynowana galwanicznie Przekrój y y Pod Êrub d 2 Oznaczenie s d 1 d 3 a I 1 I 2 l Wyró nik matryc Narz dzie [mm 2 ] M [mm] koƒcówki [mm] [mm] [mm] [mm] [mm] [mm] [mm] [g/szt.] [szt.] zaciskowych do zaciskania 2,5 4 4,3 KCS 4-2,5 0,95 2,3 7, , ,3 KCS 5-2,5 8,5 5,5 6,2 17 1,59 6 6,4 KCS 6-2,5 9,5 6,7 7,3 18 1,80 8 8,4 KCS 8-2,5 13 7, , ,3 KCS , ,29 50 A11-6, 5 5,3 KCS ,5 6,2 18 2,27 PP19 6 6,4 KCS ,5 7,3 19 2,40 8 8,4 KCS , , ,3 KCS , , A11-6, PR50, PR240, 5 5,3 KCS 5-6 9,5 6 6,2 20 3,19 GU120, GU300, 6 6,4 KCS ,5 7,5 22 3,33 GO300, HR300, 8 8,4 KCS , ,71 EP300, PP ,3 KCS ,2 4, , , R50, PR50, 6 6,4 KCS ,5 8,5 24 5,60 PR240, 8 8,4 KCS ,5 26 5,96 HR100-U, 10 10,5 KCS ,5 28 6,30 H120S-U, ,3 KCS ,5 5, ,2 8,2 28 9, GU120, GU300, 6 6,4 KCS ,5 7,5 8,5 27 9,18 HR300, 8 8,4 KCS , , ,22 GO300, 10 10,5 KCS ,5 12, ,47 EP300, PP19 Wykonanie z otworem kontrolnym wg indywidualnych ustaleƒ oznaczenie KCS-N. Niecynowane na zamówienie. Przy zamawianiu oznaczaç np. KCS 8-16-N. 24

26 Koƒcówka rurowa typ KCS Bez izolacji Materia : miedê, cynowana galwanicznie Przekrój y y Pod Êrub d 2 Oznaczenie s d 1 d 3 a I 1 I 2 l Wyró nik matryc Narz dzie [mm 2 ] M [mm] koƒcówki [mm] [mm] [mm] [mm] [mm] [mm] [mm] [g/szt.] [szt.] zaciskowych do zaciskania ,4 KCS , ,5 8, , ,4 KCS ,46 PP ,5 KCS ,5 13, ,98 + jak ni ej KCS , ,4 KCS ,75 8, , , R50, PR50, 8 8,4 KCS ,32 PR150, PR240, 10 10,5 KCS ,5 13, ,84 HR100-U, KCS ,35 H120S-U, KCS ,5 15, ,95 GU120, ,4 KCS ,5 11, , HR300, 10 10,5 KCS ,44 GU300, KCS ,15 GO300, KCS ,5 15, ,10 EP KCS , ,4 KCS , ,5 11, , ,5 KCS ,5 13, , KCS , KCS ,5 15, , KCS ,77 PR150, ,4 KCS ,25 13, , PR240, 10 10,5 KCS ,5 13, ,50 HR100-U, KCS ,5 14, ,25 H120S-U, KCS ,5 15, ,20 GU120, KCS ,11 HR KCS ,97 GU300, ,4 KCS ,25 15, , GO300, 10 10,5 KCS ,5 13, ,62 EP KCS ,5 14, , KCS ,5 15, , KCS , KCS , ,5 KCS , ,5 13, , PR150, PR240, KCS ,31 HR300, KCS ,5 15, ,38 GU300, KCS ,60 GO300, KCS ,10 EP ,5 KCS , , KCS ,59 PR240, KCS ,5 15, ,70 + jak ni ej KCS , KCS , ,5 KCS ,5 21, ,5 13, , KCS , KCS ,5 15, ,90 HR300, KCS ,33 GU300, KCS ,39 GO300, KCS , , EP KCS ,5 15, , KCS , KCS , KCS , , KCS ,00 GU KCS , KCS ,00 5 Wykonanie z otworem kontrolnym wg indywidualnych ustaleƒ oznaczenie KCS-K. Niecynowane na zamówienie. Przy zamawianiu oznaczaç np. KCS 6-25-N 25

27 Koƒcówka rurowa typ KCS45 Bez izolacji Materia : miedê cynowana galwanicznie 5 Przekrój y y Pod Êrub d 2 Oznaczenie s d 1 d 3 a I 1 I 2 Wyró nik matryc Narz dzie [mm 2 ] M [mm] koƒcówki [mm] [mm] [mm] [mm] [mm] [mm] [g/szt.] [szt.] zaciskowych do zaciskania 6 5 5,3 KCS , ,5 3, A11-6, RA16, PR50, PR240, GU ,4 KCS ,5 8,5 3,73 GU300, GO300, HR300, EP300, PP ,3 KCS ,2 4, ,5 5, R50, PR50, PR240, 6 6,4 KCS ,5 8,5 6,14 HR100-U, 8 8,4 KCS ,42 H120S-U, ,4 KCS ,5 5, ,5 8,5 10, GU120, GU300, 8 8,4 KCS ,37 HR300, GO300, 10 10,5 KCS ,80 EP300, PP ,4 KCS , ,5 8,5 14, ,4 KCS ,78 PP ,5 KCS ,70 + jak ni ej KCS , ,4 KCS ,75 8, ,5 8,5 22, PR50, 8 8,4 KCS ,75 PR150, PR240, 10 10,5 KCS ,32 R50, KCS ,30 HR100-U, KCS ,5 15,5 27,70 H120S-U, ,4 KCS , GU120, 10 10,5 KCS ,50 HR300, KCS ,84 GU300, KCS ,5 15,5 39,10 GO300, KCS ,20 EP ,4 KCS , , , ,5 KCS , , KCS , , KCS ,5 15,5 15,5 55,10 PR150, KCS ,90 PR240, ,5 KCS ,25 13, , HR100-U, KCS ,11 H120S-U, KCS ,5 15,5 67,90 GU120, KCS ,20 HR300, KCS ,30 GU300, ,5 KCS ,25 15, , GO300, KCS ,05 EP KCS ,5 15,5 87, KCS , KCS , ,5 KCS , , KCS ,10 PR150, PR240, KCS ,5 15,5 93,50 GU300, HR300, KCS ,60 GO300, EP KCS , ,5 KCS , , KCS , KCS ,5 15,5 120,30 PR240, KCS ,50 + jak ni ej KCS , KCS ,5 21, , KCS ,5 15,5 145, KCS ,30 HR300, KCS ,60 GU300, KCS , , GO300, KCS ,5 15,5 236,70 EP KCS , KCS , KCS , , KCS , KCS ,80 GU KCS ,10 Produkcja na zamówienie. Mo emy wykonaç koƒcówki o innych wymiarach ni w tabeli wg indywidualnych ustaleƒ. Niecynowane przy zamawianiu oznaczaç np. KCS N 26

28 Koƒcówka rurowa typ KCS90 Bez izolacji Materia : miedê, cynowana galwanicznie Przekrój y y Pod Êrub d 2 Oznaczenie s d 1 d 3 a I 1 I 2 Wyró nik matryc Narz dzie [mm 2 ] M [mm] koƒcówki [mm] [mm] [mm] [mm] [mm] [mm] [g/szt.] [szt.] zaciskowych do zaciskania 6 5 5,3 KCS , ,5 3, A11-6, RA16, PR50, PR240,GU120, 6 6,4 KCS ,5 11 4,20 HR300, GU300, GO300, EP300,PP ,3 KCS ,2 4, ,5 6, R50, PR50, PR240, 6 6,4 KCS ,5 11 6,28 HR100-U, 8 8,4 KCS ,69 H120S-U, GU120, ,4 KCS ,5 5, , , HR300, GU300, 8 8,4 KCS ,27 GO300, EP300, 10 10,5 KCS ,20 PP ,4 KCS , , , ,4 KCS ,37 PP ,5 KCS ,60 + jak ni ej KCS , ,4 KCS ,75 8, , , R50, PR50, 8 8,4 KCS ,75 PR150, PR240, 10 10,5 KCS ,10 HR100-U, KCS ,52 H120S-U, KCS , ,70 GU120, ,4 KCS , HR300, 10 10,5 KCS ,60 GU300, KCS ,85 GO300, KCS , ,20 EP KCS , ,4 KCS , , , ,5 KCS , , KCS , , KCS ,5 15, ,90 PR150, KCS ,87 PR240, ,5 KCS ,25 13, , HR100-U, KCS ,30 H120S-U, KCS , ,40 GU120, KCS ,80 HR300, KCS , ,40 GU300, ,5 KCS ,25 15, , GO300, KCS ,60 EP KCS , , KCS , KCS , ,5 KCS , , KCS ,80 PR150, PR240, KCS , ,90 HR300, GU300, KCS ,70 GO300, EP KCS , ,5 KCS , , KCS , KCS , ,20 PR240, KCS ,60 + jak ni ej KCS , KCS ,5 21, , KCS , , KCS ,20 HR300, KCS ,30 GU300, KCS , , GO300, KCS , ,80 EP KCS , KCS , KCS , , KCS ,90 GU KCS , KCS ,1 Produkcja na zamówienie. Mo emy wykonaç koƒcówki o innych wymiarach ni w tabeli wg indywidualnych ustaleƒ. Niecynowane przy zamawianiu oznaczaç np. KCS N 27 5

29 Z àczka typ KLN i KLP Bez izolacji Materia : miedê, cynowana galwanicznie. KLN Wykonanie wg DIN cz.1 KLP Wykonanie cz Êci rurowej wg DIN cz.1 5 Przekrój y y Oznaczenie s d 1 l l 1 Wyró nik matryc Narz dzie [mm 2 ] z àczki [mm] [mm] [mm] [mm] KLN[g/szt.] KLP[g/szt.] [szt.] zaciskowych do zaciskania 6 KLN ,85 3,8 30 3,19 50 A11-6, RA16, PR50 10 KLN ,75 4,5 30 3, R50, PR50, PR240, HR100-U, 16 KLN ,5 5, ,48 20, H120S-U, GU120, HR300, 25 KLN , ,49 22, GU300, GO300, EP300, PP19 35 KLN ,15 8, ,34 33, R50, PR50, PR150, PR240, HR100-U, H120S-U, 50 KLN , ,00 56, GU120, HR300, GU300, GO300, EP KLN ,5 11, ,78 77, PR150, PR240, HR100-U, 95 KLN ,75 13, ,08 108, H120S-U, GU120, 120 KLN ,75 15, ,50 129, HR300, GU300, GO300, EP KLN , ,00 193, PR KLN , ,00 224, jak ni ej 240 KLN ,75 21, ,00 299, HR300, GU300, 300 KLN ,75 24, ,00 391, GO300, EP KLN ,5 27, , KLN , , GU KLN ,75 34, , Produkcja na zamówienie. Mo emy wykonaç z àczki o innych wymiarach ni w tabeli wg indywidualnych ustaleƒ. Niecynowane przy zamawianiu oznaczaç np. KLN N Wykonanie wersji szczelnej oznaczaç KLP, np: KLP Koƒcówka rurowa typ KCL c a Bez izolacji Materia : miedê, cynowana galwanicznie Wykonanie: wymiary cz Êci rurowej wg DIN Przekrój y y Pod Êrub d 2 Oznaczenie s d 1 d 3 a c l 1 l 2 Wyró nik matryc Narz dzie [mm 2 ] M [mm] koƒcówki [mm] [mm] [mm] [mm] [mm] [mm] [mm] [g/szt.] zaciskowych do zaciskania ,4 KCL , ,5 8,5 22, ,4 KCL ,96 PR50-D, PP ,4 KCL ,15 8, ,5 8,5 43, jak ni ej 8 8,4 KCL , ,4 KCL , ,5 8,5 55,70 14 R50, PR150,PR240, HR100-U, H120S-U, 8 8,4 KCL ,73 GU120, HR300, GU300, GO300, EP ,4 KCL ,5 11, ,10 16 PR150,PR240, 10 10,5 KCL ,30 HR100-U, H120S-U, ,4 KCL ,75 13, ,10 18 GU120, 10 10,5 KCL ,80 HR300, ,4 KCL ,75 15, ,20 20 GU300, 10 10,5 KCL ,80 GO300, EP ,5 KCL , ,47 22 PR KCL ,80 + jak ni ej ,5 KCL , ,10 25 PR240, KCL ,22 + jak ni ej ,5 KCL ,75 21, ,20 28 HR300, GU300, KCL ,80 GO300, EP300 Produkcja na zamówienie. Wymiary a i c mo emy wykonaç wg indywidualnych ustaleƒ. Niecynowane przy zamawianiu oznaczaç np. KCL 6-25-N Mo emy wykonaç koƒcówki do innych przekrojów y wg indywidualnych ustaleƒ. 28

30 Koƒcówka rurowa typ KCR Bez izolacji Materia : miedê, cynowana galwanicznie Wykonanie wg DIN Przekrój y y Pod Êrub d 2 Oznaczenie s d 1 d 3 a I 1 I 2 l Wyró nik matryc Narz dzie [mm 2 ] M [mm] koƒcówki [mm] [mm] [mm] [mm] [mm] [mm] [mm] [g/szt.] [szt.] zaciskowych do zaciskania ,3 KCR ,75 4, ,5 8,5 27 3, PR50-D, R50, 6 6,4 KCR ,5 3,55 PR240, HR100-U, 8 8,4 * KCR ,5 3,48 H120S-U, GU120, ,4 KCR ,5 5, , , HR300, GU300, 8 8,4 KCR , ,86 GO300, EP300, 10 10,5 KCR ,5 12,77 PP ,4 KCR , , ,4 KCR ,5 15,74 PR150-D 10 10,5 KCR ,5 16,85 + jak wy ej KCR , ,4 * KCR ,15 8, , PR50-D, 8 8,4 KCR , ,10 PR150-D, 10 10,5 KCR ,84 PR240, R50, KCR ,5 31,85 HR100-U, * KCR ,5 32,90 H120S-U, ,4 KCR , , GU120, 10 10,5 KCR ,90 HR300, KCR ,5 47,70 GU300, * KCR ,5 45,13 GO300, KCR ,35 EP ,4 KCR ,5 11, , , ,5 KCR , KCR ,5 63, * KCR ,5 61,90 PR150-D, KCR ,58 PR240, ,4 * KCR ,75 13, , HR100-U, 10 10,5 KCR ,5 92,97 H120S-U, KCR ,5 94,00 GU120, * KCR ,5 93,90 HR300, KCR ,87 GU300, ,5 KCR ,75 15, , , GO300, KCR ,5 111,52 EP * KCR ,5 107, KCR , KCR , ,5 KCR , , , PR150-D, PR240, KCR ,5 160,69 HR300, * KCR ,5 159,60 GU300, KCR ,08 GO300, KCR ,20 EP ,5 KCR , , KCR ,62 PR240, * KCR ,5 190,08 + jak ni ej KCR , KCR , KCR ,75 21, , * KCR ,5 268, KCR ,70 HR300, KCR ,27 GU300, * KCR ,75 24, , , GO300, KCR ,89 EP KCR , * KCR ,5 27, , KCR , KCR , * KCR , , GU KCR , * KCR ,75 34, , KCR ,00 5 * parametr poza normà 29

31 Koƒcówka rurowa typ KC45 Bez izolacji Materia : miedê, cynowana galwanicznie Wykonanie: wymiary cz Êci rurowej wg DIN Przekrój y y Pod Êrub d 2 Oznaczenie s d 1 d 3 a I 1 I 2 Wyró nik matryc Narz dzie [mm 2 ] M [mm] koƒcówki [mm] [mm] [mm] [mm] [mm] [mm] [g/szt.] [szt.] zaciskowych do zaciskania ,3 KC ,85 3,8 8, ,5 2,75 10 A11-6, RA16, 6 6,4 KC ,5 7,5 8,5 2,92 PR50-D, PP ,3 KC ,75 4, ,5 3, PR50-D, R50, PR240, 6 6,4 KC ,5 8,5 3,60 HR100-U, H120S-U, 8 8,4 KC ,93 GU120, HR300, ,4 KC ,5 5, ,5 8,5 12, GU300, 8 8,4 KC ,50 GO300, EP300, 10 10,5 KC ,20 PP19, ,4 KC , ,5 8,5 16, ,4 KC ,10 PR150-D 10 10,5 KC ,70 + jak wy ej KC , ,4 KC ,15 8, ,5 8,5 29, R50, PR50-D, 8 8,4 KC ,17 PR150-D, PR240, 10 10,5 KC ,11 HR100-U, KC ,15 H120S-U, KC ,5 15,5 35,60 GU120, ,4 KC , , HR300, 10 10,5 KC ,20 GU300, KC ,11 GO300, KC ,5 15,5 54,60 EP KC , ,4 KC ,5 11, , ,5 KC , KC ,05 PR150-D, KC ,5 15,5 68,10 PR240, KC ,20 HR100-U, ,5 KC ,75 13, , H120S-U, KC ,50 GU120, KC ,5 15,5 97,30 HR300, KC ,20 GU300, ,5 KC ,75 15, , GO300, KC ,70 EP KC ,5 15,5 113, KC , KC , ,5 KC , , KC , KC ,5 15,5 156,90 PR150-D KC ,70 +jak ni ej KC , ,5 KC , , KC , KC ,5 15,5 185,80 PR240, KC ,60 + jak ni ej KC , KC ,75 21, , HR300, KC ,5 15,5 242,20 GU300, KC ,10 GO300, KC ,70 EP300 Produkcja na zamówienie. Niecynowane przy zamawianiu oznaczaç np. KC N

32 Koƒcówka rurowa typ KC90 Bez izolacji Materia : miedê, cynowana galwanicznie Wykonanie: wymiary cz Êci rurowej wg DIN Przekrój y y Pod Êrub d 2 Oznaczenie s d 1 d 3 a l 1 l 2 Wyró nik matryc Narz dzie [mm 2 ] M [mm] koƒcówki [mm] [mm] [mm] [mm] [mm] [mm] [g/szt.] [szt.] zaciskowych do zaciskania 6 5 5,3 KC ,85 3,8 8, ,5 2,88 50 PR50-D, A11-6, 6 6,4 KC ,5 7,5 11 2,98 RA16, PP ,3 KC ,75 4, ,5 3, R50, PR50-D, PR240, 6 6,4 KC ,5 11 3,50 HR100-U, H120S-U, 8 8,4 KC ,51 GU120, HR300, ,4 KC ,5 5, , , GU300, 8 8,4 KC ,30 GO300, EP300, 10 10,5 KC ,50 PP ,4 KC , , , ,4 KC ,58 PR150-D 10 10,5 KC ,70 + jak wy ej KC , ,4 KC ,15 8, , , R50, PR50-D, 8 8,4 KC ,40 PR150-D, PR240, 10 10,5 KC ,50 HR100-U, KC ,60 H120S-U, KC , ,90 GU120, ,4 KC , , HR300, 10 10,5 KC ,10 GU300, KC ,20 GO300, KC , ,90 EP KC , ,4 KC ,5 11, , ,5 KC , KC ,50 PR150-D, KC , ,20 PR240, KC ,10 HR100-U, ,5 KC ,75 13, , H120S-U, KC ,70 GU120, KC , ,20 HR300, KC ,04 GU300, ,5 KC ,75 15, , GO300, KC ,20 EP KC , , KC , KC , ,5 KC , , KC , KC , ,70 PR150-D KC ,10 + jak ni ej KC , ,5 KC , , KC , KC , ,10 PR240, KC ,80 + jak ni ej KC , KC ,75 21, , HR300, KC , ,80 GU300, KC ,80 GO300, KC ,30 EP300 Produkcja na zamówienie. Niecynowane przy zamawianiu oznaczaç np. KC N 5 31

33 Koƒcówka Al rurowa typ AR do kabli Al jedno- i wielodrutowych Materia : aluminium Wykonanie: wymiary cz Êci rurowej wg DIN cz.2 l 6 Przekrój y y Pod Êrub d 2 Oznaczenie s d 1 d 3 l a Wyró nik matryc Narz dzie [mm 2 ] M [mm] koƒcówki [mm] [mm] [mm] [mm] [mm] [g/szt.] [szt.] zaciskowych do zaciskania se rm/sm ,4 AR 8-16 * 3,2 5, , R ,5 AR * 13,60 + jak ni ej ,4 AR ,6 6, , PR95A, PR240, 10 10,5 AR ,80 HR100-U, ,5 AR , H120S-U, AR ,10 GU120, ,5 AR ,1 9, , HR300, AR ,20 GU300, ,5 AR ,65 11, , GO300, AR ,60 EP ,5 AR ,4 13, , AR , AR , ,5 AR ,15 14, , AR ,90 PR240, AR ,90 HR300, ,5 AR ,35 16, , GU300, AR ,56 GO300, AR ,20 EP AR , AR ,1 18, , AR , AR , AR , , AR ,10 HR AR ,70 GU300, AR ,35 23, , GO300, EP AR , AR , , AR , AR , , AR ,10 GU AR * 8, , AR * 585,90 * poza normà. se przekrój y y sektorowej jednodrutowej, rm przekrój y y okràg ej wielodrutowej, sm przekrój y y sektorowej wielodrutowej. Mo emy wykonaç koƒcówki o innych wymiarach ni w tabeli wg indywidualnych ustaleƒ. Koƒcówki z pastà zabezpieczajàcà na zamówienie. 32

34 Koƒcówka Al rurowa typ ARC (cienkoêcienna) do kabli Al Materia : aluminium Przekrój y y Pod Êrub d 2 Oznaczenie s d 1 d 3 l 1 a Wyró nik matryc Narz dzie rm/sm [mm 2 ] M [mm] koƒcówki [mm] [mm] [mm] [mm] [mm] [g/szt.] [szt.] zaciskowych do zaciskania ,4 ARC , , R50, PR95A (nie dot. 16 mm 2 ), PR240, ,4 ARC , , HR100-U, H120S-U, ,4 ARC 35 2,2 7, , GU120, HR300, ,5 ARC 50 2,4 9, , GU300, GO300, ,5 ARC 70 2,5 10, , EP300 R50, PR95A, PR240, ,5 ARC 95 2,6 12, , HR100-U, H120S-U, GU120, ARC 120 2,7 14, , HR300, GU300, GO300 PR240, HR100-U, H120S-U, GU120, HR300, GU300, GO300, EP ARC 150 2,9 16, , PR240, HR300, ARC 185 3,1 17, , GU300, ARC , , GO300, EP300 6 Mo emy wykonaç koƒcówki o innych wymiarach ni w tabeli wg indywidualnych ustaleƒ. Koƒcówka Al rurowa typ ARG (gruboêcienna) do kabli Al Materia : aluminium Przekrój y y Pod Êrub d 2 Oznaczenie s d 1 d 3 l 1 a Wyró nik matryc Narz dzie rm/sm [mm 2 ] M [mm] koƒcówki [mm] [mm] [mm] [mm] [mm] [g/szt.] [szt.] zaciskowych do zaciskania ,4 ARG 16 3,7 5, , R50, PR95A, PR240, GU120, ,4 ARG 25 3,7 6, , HR100-U, H120S-U, HR300, ,4 ARG 35 4,3 7, , GU300, GO300, EP300 PR95A, PR240, HR100-U, ,5 ARG 50 4,5 9, , H120S-U, GU120, HR300, ,5 ARG 70 4,8 10, , ,5 ARG 95 4,9 12, , GU300, GO300. EP300 PR240, HR100-U, H120S-U, GU120, HR300, GU300, GO300, EP ARG 120 5,75 14, , PR240 + jak ni ej ARG 150 5,9 16, , ARG 185 6,1 17, , HR300, GU300, ARG 240 6,9 20, , GO300, EP300, GU625 Produkcja na zamówienie. Mo emy wykonaç koƒcówki o innych wymiarach ni w tabeli wg indywidualnych ustaleƒ. 33

35 Koƒcówka Al szczelna typ AS do kabli Al jedno- i wielodrutowych Materia : aluminium Wykonanie: wymiary wg DIN Przekrój y y Pod Êrub d 2 Oznaczenie s d 1 d 3 l 1 l 2 l a Wyró nik matryc Narz dzie [mm 2 ] M [mm] koƒcówki [mm] [mm] [mm] [mm] [mm] [mm] [mm] zaciskowych do zaciskania se rm/sm ,4 AS 8-16* 3,2 5, , R50, PR95A, PR240, ,4 AS ,6 6, , HR100-U, H120S-U, ,4 AS , GU120, HR300, ,5 AS ,1 9, , GU300, GO300, EP ,5 AS ,65 11, , PR95A, PR240, HR100-U, H120S-U, ,5 AS ,4 13, , GU120, HR300, GU300, GO300, EP AS ,15 14, AS ,35 16, PR240 + jak ni ej AS ,1 18, AS , HR300, GU300, AS ,35 23, GO300, EP300, GU AS , AS , GU AS * 8, * poza normà Produkcja na zamówienie. se przekrój y y sektorowej jednodrutowej, rm przekrój y y okràg ej wielodrutowej, sm przekrój y y sektorowej wielodrutowej. Mo emy wykonaç koƒcówki o innych wymiarach ni w tabeli wg indywidualnych ustaleƒ. Koƒcówki z pastà zabezpieczajàcà na zamówienie. Z àczka Al typ ALD do kabli Al jedno- i wielodrutowych Materia : aluminium Wykonanie wg DIN cz.2 Przekrój y y Oznaczenie s d 1 l Wyró nik matryc Narz dzie [mm 2 ] z àczki [mm] [mm] [mm] [g/szt.] [szt.] zaciskowych do zaciskania se rm/sm ALD 16 * 3,2 5, , R50, PR95A, PR240, ALD 25 2,6 6, , HR100-U, H120S-U, ALD , GU120, HR300, ALD 50 3,1 9, , GU300, GO300, EP ALD 70 3,65 11, , PR95A, PR240, HR100-U, H120S-U, ALD 95 4,4 13, , GU120, HR300, GU300, GO300, EP ALD 120 4,15 14, , ALD 150 4,35 16, , PR240 + jak ni ej ALD 185 5,1 18, , ALD 240 5, , HR300, GU300, 300 ALD 300 5,35 23, , GO300, EP300, GU ALD 400 6, , ALD 500 7, , GU ALD 625 * 8, , * poza normà Produkcja na zamówienie. se przekrój y y sektorowej jednodrutowej, rm przekrój y y okràg ej wielodrutowej, sm przekrój y y sektorowej wielodrutowej. Mo emy wykonaç z àczki o innej d ugoêci ni w tabeli wg indywidualnych ustaleƒ. 34

36 Z àczka Al typ ALC (cienkoêcienna) do kabli Al Materia : aluminium Przekrój y y Oznaczenie s d 1 l Wyró nik matryc Narz dzie rm/sm [mm 2 ] z àczki [mm] [mm] [mm] [g/szt.] [szt] zaciskowych do zaciskania 16 ALC ,2 50 5, R50, PR95A, PR240, 25 ALC ,4 58 8, HR100-U, H120S-U, 35 ALC 35 2,2 7, , GU120, HR300, 50 ALC 50 2,4 9, , GU300, GO300, 70 ALC 70 2,5 10, , EP300 PR95A, PR240, 95 ALC 95 2,6 12, , HR100-U, H120S-U, GU120, 120 ALC 120 2,7 14, , ALC 150 2,9 16, , PR ALC 185 3,1 17, , jak ni ej HR300, GU300, GO300, EP300 PR240,HR100-U, H120S-U, GU120, HR300, GU300, GO300, EP ALC , , HR300, GU300, GO300, EP300 6 Mo emy wykonaç z àczki o innej d ugoêci ni w tabeli wg indywidualnych ustaleƒ. Z àczka Al typ ALG (gruboêcienna) do kabli Al Materia : aluminium Przekrój y y Oznaczenie s d 1 l Wyró nik matryc Narz dzie rm/sm [mm 2 ] z àczki [mm] [mm] [mm] [g/szt.] [szt] zaciskowych do zaciskania 16 ALG 16 3,7 5, , R50, PR95A, PR240, 25 ALG 25 3,7 6, , HR100-U, H120S-U, GU120, 35 ALG 35 4,3 7, , HR300, GU300, GO300, EP300 PR95A, PR240, 50 ALG 50 4,5 9, , HR100-U, H120S-U, GU120, 70 ALG 70 4,8 10, , ALG 95 4,9 12, , HR300, GU300, GO300, EP300 PR240, HR100-U, H120S-U, GU120, HR300, GU300, GO300, EP ALG 120 5,75 14, , PR240 + jak ni ej 150 ALG 150 5,9 16, , ALG 185 6,1 17, , HR300, GU300, GO300, EP ALG 240 6,9 20, , HR300, GU300, GO300, EP300, GU625 Produkcja na zamówienie. Mo emy wykonaç z àczki o innej d ugoêci ni w tabeli wg indywidualnych ustaleƒ. 35

37 Z àczka Al redukcyjna szczelna typ ALS do kabli Al Materia : aluminium 6 Przekrój y y Oznaczenie s d 1 d 2 l Wyró nik matryc Narz dzie rm/sm [mm 2 ] z àczki [mm] [mm] [mm] [mm] zaciskowych do zaciskania z na ALS , R50, PR95A, PR240, 35 ALS HR100-U, H120S-U, ALS ,1 9,8 6, GU120, HR300, 35 ALS GU300, 50 ALS ,8 GO300, EP ALS ,65 11,2 6, PR95A, 35 ALS PR240, 50 ALS ,8 HR100-U, 70 ALS ,2 H120S-U, ALS ,4 13,2 6, GU120, 35 ALS HR ALS ,8 GU300, 70 ALS ,2 GO300, 95 ALS ,2 EP ALS ,15 14, ALS ,8 70 ALS ,2 PR240, 95 ALS ,2 HR ALS ,7 GU300, ALS ,35 16,3 9, GO300, 70 ALS ,2 EP300, 95 ALS ,2 GU ALS ,7 150 ALS , ALS ,1 18,3 11, ALS ,2 120 ALS ,7 150 ALS ,3 185 ALS ,3 HR ALS , , GU300, 120 ALS ,7 GO300, 150 ALS ,3 EP300, 185 ALS ,3 GU ALS ALS ,35 23,3 16, ALS ,3 240 ALS ALS , ALS , , ALS ALS ,3 400 ALS ALS , ALS ,3 GU ALS ALS ALS , , ALS ALS ALS Produkcja na zamówienie. Mo emy wykonaç z àczki o innych wymiarach ni w tabeli wg indywidualnych ustaleƒ. 36

38 Z àczka Al redukcyjna typ ALR do kabli Al Materia : aluminium Przekrój y y Oznaczenie s d 1 d 2 l Wyró nik matryc Narz dzie rm/sm [mm 2 ] z àczki [mm] [mm] [mm] [mm] zaciskowych do zaciskania z na ALR ,6 6,8 5, R50, PR95A, PR240, ALR , HR100-U, H120S-U, 25 ALR ,8 GU120, HR300, ALR ,1 9,8 6, GU300, GO300, 35 ALR EP ALR ,65 11,2 6, PR95A, PR240, 35 ALR HR100-U, 50 ALR ,8 H120S-U, ALR ,4 13,2 6, GU120, 35 ALR HR300, 50 ALR ,8 GU300, 70 ALR ,2 GO300, EP ALR ,15 14, ALR ,8 PR240, 70 ALR ,2 HR300, 95 ALR ,2 GU300, ALR ,35 16,3 9, GO300, 70 ALR ,2 EP300, 95 ALR ,2 GU ALR , ALR ,1 18,3 11, ALR ,2 120 ALR ,7 150 ALR ,3 HR300, ALR , , GU300, 120 ALR ,7 GO300, 150 ALR ,3 EP300, 185 ALR ,3 GU ALR ,35 23,3 16, ALR ,3 240 ALR ALR , , ALR ALR , ALR , ALR ,3 GU ALR ALR , , ALR ALR Produkcja na zamówienie. Mo emy wykonaç koƒcówki o innych wymiarach ni w tabeli wg indywidualnych ustaleƒ. 37

39 Z àczka Al-Cu typ ACL redukcyjna, szczelna Al Cu Materia : miedê, aluminium Wykonanie: wymiary wg DIN OdpornoÊç termiczna 350ºC 6 Przekrój y y Oznaczenie s 1 d 1 s 2 d 2 l Wyró nik matryc [mm 2 ] z àczki [mm] [mm] [mm] [mm] [mm] zaciskowych Al Cu se rm/sm rm/sm ACL ,2 5,6 0,75 4, /6 16 ACL ,5 5, /8 25 ACL , / ACL ,6 6,8 0,75 4, /6 16 ACL ,5 5, /8 25 ACL , /10 35 ACL ,15 8, / ACL ,5 5, /8 25 ACL , /10 35 ACL ,15 8, /12 50 ACL , / ACL ,1 9,8 1,5 5,5 71,5 16/8 25 ACL ,5 7 71,5 16/10 35 ACL ,15 8,2 71,5 16/12 50 ACL , ,5 16/14 70 ACL ,5 11, / ACL ,65 11,2 1,5 5, /8 25 ACL , /10 35 ACL ,15 8, /12 50 ACL , /14 70 ACL ,5 11, /16 95 ACL ,75 13, / ACL ,4 13,2 1,5 5, /8 25 ACL , /10 35 ACL ,15 8, /12 50 ACL , /14 70 ACL ,5 11, /16 95 ACL ,75 13, / ACL ,75 15, / ACL ,15 14,7 1,5 5, /8 25 ACL , /10 35 ACL ,15 8, /12 50 ACL , /14 70 ACL ,5 11, /16 95 ACL ,75 13, / ACL ,75 15, / ACL ,35 16,3 1,5 5, /8 25 ACL , /10 35 ACL ,15 8, /12 50 ACL , /14 70 ACL ,5 11, /16 95 ACL ,75 13, / ACL ,75 15, / ACL , /22 Produkcja na zamówienie. se przekrój y y sektorowej jednodrutowej, rm przekrój y y okràg ej wielodrutowej, sm przekrój y y sektorowej wielodrutowej. S u à do àczenia kabli aluminiowych z miedzianymi. Eliminujà zjawisko powstawania ogniw na styku aluminium-miedê. Mo emy wykonaç z àczki o innej d ugoêci ni w tabeli wg indywidualnych ustaleƒ. 38

40 Z àczka Al-Cu typ ACL redukcyjna, szczelna Al Cu Materia : miedê, aluminium Wykonanie: wymiary wg DIN OdpornoÊç termiczna 350ºC Przekrój y y Oznaczenie s 1 d 1 s 2 d 2 l Wyró nik matryc [mm 2 ] z àczki [mm] [mm] [mm] [mm] [mm] zaciskowych Al Cu se rm/sm rm/sm ACL ,1 18,3 2, /14 70 ACL ,5 11, /16 95 ACL ,75 13, / ACL ,75 15, / ACL , / ACL , / ACL ,5 21 2, /14 70 ACL ,5 11, /16 95 ACL ,75 13, / ACL ,75 15, / ACL , / ACL , / ACL ,75 21, / ACL ,35 23,3 2,75 15, / ACL , / ACL , / ACL ,75 21, / ACL ,75 24, /32 Narz dzia do zaciskania: Do cz Êci Al: PR95A zakres Do cz Êci Al i Cu: R50 zakres GU120, 120S-U, HR 100-U zakres HR300, GO300, GU300 zakres Produkcja na zamówienie. se przekrój y y sektorowej jednodrutowej, rm przekrój y y okràg ej wielodrutowej, sm przekrój y y sektorowej wielodrutowej. S u à do àczenia kabli aluminiowych z miedzianymi. Eliminujà zjawisko powstawania ogniw na styku aluminium-miedê. Mo emy wykonaç z àczki o innej d ugoêci ni w tabeli wg indywidualnych ustaleƒ do 625mm 2. 6 Koƒcówka Al z bolcem Cu typ ACB Al Cu Materia : miedê, aluminium Wykonanie: wymiary cz Êci rurowej wg DIN cz.2 OdpornoÊç termiczna 350ºC h Przekrój y y Oznaczenie s d 1 d 2 h l Wyró nik matryc Narz dzie [mm 2 ] koƒcówki [mm] [mm] [mm] [mm] [mm] zaciskowych do zaciskania se rm/sm ACB 16 3,2 5, R50, PR95A, PR240, ACB 25 2,6 6, HR100-U, H120S-U, ACB GU120, HR300, ACB 50 3,1 9, GU300, GO300, EP ACB 70 3,65 11, PR95A, HR100-U, H120S-U, GU120, ACB 95 4,4 13, jak ni ej ACB 120 4,15 14, ACB 150 4,35 16, PR240 + jak ni ej ACB 185 5,1 18, ACB 240 5, HR300, GU300, 300 ACB 300 5,35 23, GO300, EP300 Produkcja na zamówienie. se przekrój y y sektorowej jednodrutowej, rm przekrój y y okràg ej wielodrutowej, sm przekrój y y sektorowej wielodrutowej. S u à do àczenia kabli aluminiowych z elementami miedzianymi. Eliminujà zjawisko powstawania ogniw na styku aluminium-miedê. Mo emy wykonaç koƒcówki o innych wymiarach ni w tabeli wg indywidualnych ustaleƒ do 625mm 2. 39

41 Podk adka kupalowa typ ACP Materia : miedê E-Cu, aluminium. 6 Pod Êrub d 2 Oznaczenie d 1 s Opakowanie [M] [mm] podk adki [mm] [mm] [g/szt.] standard.[szt.] 3 3,2 ACP , ,2 ACP ,42 50 ACP ,84 6 6,5 ACP ,58 50 ACP ,15 8 8,5 ACP ,99 50 ACP , ACP ,43 50 ACP , ACP ,76 50 ACP , ACP ,46 50 ACP , ACP ,19 50 ACP , ACP ,15 50 ACP ,87 S u à do àczenia elementów wykonanych z miedzi i aluminium. Eliminujà zjawisko powstawania ogniw na styku aluminium-miedê. Inne wymiary i kszta t na zamówienie. Koƒcówka Al-Cu szczelna typ ACK do kabli Al Cu Al Materia : miedê, aluminium Wykonanie: wymiary cz Êci rurowej wg DIN OdpornoÊç termiczna 350ºC 40 Przekrój y y Pod Êrub d 2 Oznaczenie s d 1 d 3 l 1 l 2 l a Wyró nik matryc Narz dzie [mm 2 ] M [mm] koƒcówki [mm] [mm] [mm] [mm] [mm] [mm] [mm] zaciskowych do zaciskania se rm/sm ,4 ACK ,2 5, , R50, PR95A, PR ,5 ACK ,6 6, , HR100-U, ACK GU120, H120S-U, ,4 ACK , HR300, 10 10,5 ACK GU300, ,4 ACK ,1 9, , GO300, 10 10,5 ACK EP ,5 ACK ,65 11, , PR95A, PR240, HR100-U, ACK H120S-U, GO300, GU120, ,5 ACK ,4 13, , GU300, HR300, EP ACK ,15 14, , ACK ,35 16, PR240 + jak ni ej ACK ,1 18, ACK , HR300, ACK ,35 23, GU300, ACK , GO300, ACK , EP300, ACK , GU625 Produkcja na zamówienie. se przekrój y y sektorowej jednodrutowej, rm przekrój y y okràg ej wielodrutowej, sm przekrój y y sektorowej wielodrutowej. S u à do àczenia kabli aluminiowych z elementami miedzianymi. Eliminujà zjawisko powstawania ogniw na styku aluminium-miedê. Mo emy wykonaç koƒcówki o innych wymiarach ni w tabeli wg indywidualnych ustaleƒ. Koƒcówki z pastà zabezpieczajàcà na zamówienie.

42 Koƒcówki i z àczki specjalne Z àczka REKIN Do przewodów nawojowych emaliowanych i nieizolowanych Trwa oêç termiczna do +125ºC. Pokrycie: cynowane galwanicznie. Wyrób atestowany wg normy PN-EN :2004 RM1 RM2 R1 R01 R2 RD1 RDO1 RD2 Typ z àczki Przewody okràg e Zakres Êrednic Przewody profilowe Zakres profili Przekrój àczny [mm 2 ] a [mm] b [mm] c [mm] gruboêç szerokoêç min [mm] max. [mm] min. [mm] max. [mm] min. [mm] max. [mm] RM1 0,55 1,5 3, ,5 RM2 0,55 1,5 3, R01 1, ,5 2 2,3 10,5 10, ,5 R1 1, ,1 2 7,1 26,6 14, ,5 Narz dzia do zaciskania GRM1 GR1 Typ z àczki Przewody okràg e Zakres Êrednic Przewody profilowe Zakres profili Przekrój àczny [mm 2 ] a [mm] b [mm] c [mm] Narz dzia do zaciskania gruboêç szerokoêç min [mm] max. [mm] min. [mm] max. [mm] min. [mm] max. [mm] R2 1, ,1 2 7,1 26,6x ,5 GR1 RDO1 3, , ,5 65,5 RD1 3, , ,5 36,5 GRD1 RD2 3,15 6,5 8 14, ,5 81,5 G owica typ GR 1 Przeznaczona do zaciskania z àczek typu REKIN (R1, R2, R01) na przewodach nawojowych emaliowanych i nie izolowanych. Wyposa ona w matryce typ SR i szybkoz àcze typ PT. Dostarczana w kasecie matalowej. Masa (bez matryc) 5,6 kg D ugoêç 330 mm. For ma za pra so wa nia koƒcówki na przewodzie. G owica typ GRM 1 Przeznaczona do zaciskania z àczek typu REKIN (RM1, RM2) na przewodach nawojowych emaliowanych i nie izolowanych. Wyposa ona w matryce typ SRM1 i szybkoz àcze typ ZT. Dostarczana w kasecie matalowej. Masa 1,5 kg D ugoêç 220 mm. For ma za pra so wa nia koƒcówki na przewodzie. G owica typ GRD 1 Przeznaczona do zaciskania z àczek typu REKIN (RD1, RD2, RDO 1) na przewodach nawojowych emaliowanych i nie izolowanych. Wyposa ona w matryce typ SRD1 i szybkoz àcze typ PT. Dostarczana w kasecie matalowej. Masa 18,5 kg D ugoêç 420 mm. For ma za pra so wa nia koƒcówki na przewodzie. Agregat hydrauliczny Agregat hydrauliczny jest szybkim i nie zawodnym urzàdzeniem przenoênym o nap dzie elektrycznym wspó pracujàcym z g owicami GR1, GRM1, GRD1. Jest wyposa ony w przewód hydrauliczny zakoƒczony szybko z àczem PM dla GR1 i GRD1 oraz ZM dla GRM1. ciênienie maksymalne: bar napi cie zasilania: 3 x 400 V (nieistotna kolejnoêc faz), moc silnika: 0,55 kw, wydajnoêç: 0,64 1,25 l/min. sterowanie: 24 V (przyciskiem r cznym) przewód hydrauliczny d. 3m Wysi gnik typ WB Wysi gnik w po àczeniu z g owicà GR1, GRM1, GRD1 i odpowiednim agregatem stanowi zintegrowane stanowisko pracy jak na zdj ciu. 7 Masa kg Wymiary x 300 x mm GR1 AH 300R WB6 GRM1 AH 300RM WB1 GRD1 AH 400RD WB7 Do g owicy hydraulicznej GR 1 Matryce zaciskowe typ SR 01 Stosowane do z aczek typ R 01. Matryce zaciskowe typ SR 1 Stosowane do z aczek typ R 1. Matryce zaciskowe typ SR 2 Stosowane do z aczek typ R 2. 41

43 Koƒcówki i z àczki specjalne Koƒcówki do ekranu kabli telekomunikacyjnych Koƒcówka typ TEL 2,5 (do àczników ekranu O) Koƒcówka typ EL 2,5 (do àczników ekranu N) Koƒcówka typ EL 1,5 (do àczników ekranu A) ,4 31,5 4,7 26 0,5 Stosowana do kabli wieloparowych przy przekroju przewodu àcznika 2,5 mm 2. Stosowana do kabli niskoparowych przy przekroju przewodu àcznika 2,5 mm 2. Stosowana do kabli niskoparowych przy przekroju przewodu àcznika 1,5 mm 2. Narz dzie do zaprasowania: polecamy prask pneumatycznà typ PP8 lub PP19 patrz str. 74 àczniki ekranu àczniki ekranu s u à do pewnego i prostego àczenia ekranów kabli telekomunikacyjnych np. przy wykonywaniu muf przelotowych i rozga ênych. Umo liwiajà àczenie ekranów kabli o dowolnej Êrednicy. Wykonane sà z materia u nie reagujàcego z materia em ekranu. àcznik SC-O Do kabli wieloparowych: àcznik SC-N Do kabli niskoparowych: 7 àcznik SC-O-O àcznik SC-N-N àcznik SC-O-H àcznik SC-N-H àcznik SC-O-N àcznik SC-A-A àczniki SC-O.. sà przeznaczone do àczenia kabli wieloparowych. Przekrój przewodu àczàcego: 2,5 mm 2. Jego stosowanie wymaga rozcinania pancerza podczas monta u. Po àczenie nast puje poprzez zaciêni cie p askimi szczypcami koƒcówki na ekranie kabla. Sposób zamawiania: W zamówieniu nale y okreêliç typ àcznika oraz jego d ugoêç ca kowità L w milimetrach: np SC-O 150 lub SC-N-H 200. W przypadku àczników SC-O-H i SC-N-H nale y podaç pod jakà Êrub b dzie stosowany àcznik (np. M6). Mo emy wykonaç àczniki z innymi koƒcówkami naszej produkcji np. typu MS. àczniki SC-N.. i SC-A.. przeznaczone sà do àczenia kabli niskoparowych. Przekrój przewodu àczàcego: 1,5 mm 2 àczniki SC-A.., 2,5 mm 2 àczniki SC-N... Nie wymagajà rozcinania pancerza kabla podczas monta u. Po àczenie nast puje poprzez wsuni cie koƒcówki pod ekran kabla. àczniki ekranu typ LK Gotowy łàcznik ekranu w skład, którego wchodzi klips ekranu KET-2, przewód oraz drugi koniec przewodu zakoƒczony koƒcówkà ERKO według yczenia klienta. Sposób zamawiania: W zamówieniu nale y okreêliç rodzaj zakoƒczenia drugiego koƒca przewodu, podaç przekrój przewodu (1,5 lub 2,5 mm 2 ), długoêç całkowità L przewodu w mm oraz kolor przewodu. Przykład zamówieniowy: LK-KOA 4-2,5-350-czarny Klips ekranu typ KET-2 Przeznaczony jest do łàczenia przewodu uziemiajàcego z brzegiem niemalowanej obudowy urzàdzenia lub podzespołu, który musi byç uziemiony. àcznik LK-LK àcznik LK-KOA... 0,4 2 12,8 15,5 àcznik LK

44 Koƒcówki i z àczki specjalne (wymiary wg uzgodnieƒ z klientem) Z àczka AL typ AFG (gruboêcienny) do kabli Al na napi cie kv Wykonanie: aluminium Al 99,5 s d1 Z àczka typ KLT Bez izolacji Zakres 1,5 240 mm 2 Wykonanie: miedê, cynowana galwanicznie Zakres mm 2 Wymiary cz Êci rurowej jak ALG Z àczka Al typ AFD do kabli Al jednoi wielodrutowych na napi cie kv Wykonanie: aluminium Al 99,5 Zakres mm 2 Wymiary cz Êci rurowej jak ALD l l s d1 Z àczka typ ALT do kabli aluminiowych wielodrutowych Wykonanie: aluminium Zakres mm 2 Z àczka typ KLX Bez izolacji Zakres 1,5 240 mm 2 Wykonanie: miedê, cynowana galwanicznie Koƒcówka Al typ ARL do kabli Al jednoi wielodrutowych Wykonanie: aluminium Al 99,5 c Z àczka typ ALX do kabli aluminiowych wielodrutowych Wykonanie: aluminium Zakres mm 2 Zakres mm 2 a 7 Koƒcówka oczkowa typ 519 Z àczka typ KLY Bez izolacji Zakres mm 2 Wykonanie: miedê, cynowana galwanicznie Z àczka typ ALY do kabli aluminiowych wielodrutowych Wykonanie: aluminium Zakres mm 2 Koƒcówka oczkowa Cu typ 520 Koƒcówka miedziana szczelna typ KCM do kabli miedzianych wielodrutowych Koƒcówka kàtowa Cu typ 521 Bez izolacji Zakres mm 2 Wykonanie: wymiary cz Êci rurowej wg DIN Materia : miedê cynowana galwanicznie. Koƒcówka kàtowa Cu typ 522 Niecynowane na zamówienie. 43

45 Koƒcówki i z àczki specjalne Koƒcówka rurowa Cu typ 508 Koƒcówka rurowa Cu typ 513 l1 l2 a l3 l d3 d2 d1 s d1 s d2 a Koƒcówka rurowa Cu z wtykiem p askim typ 512 Koƒcówka rurowa Cu typ 514 l1 c l2 1.4d2 d2 a Z àczka konektorowa typ 2T 6, Koƒcówka Al-Cu typ AC do kabli Al jedno- i wielodrutowych 45 8 d Wsuwka konektorowa typ TL 6,3-2 Wsuwka konektorowa typ T 6, , , ,3 d3 d1 s d1 s l a Mo liwoêç wykonania Al àcznik stalowy typ 517 Koƒcówka Cu-Al typ CAK l1 l2 stalowa koƒcówka izolacja stalowa linka Al Cu 6,3 10 Materia : cz Êç rurowa - Al 99,5, otwór pod Êrub - miedê E-Cu Zakres mm 2 d Zworka spr ysta typ ZW-2 Wsuwka konektorowa typ LI03 0,8 5,8 14, ,3 d3 d2 d1 l3 l1 l4 d2 s 7 d3 d1 a 44

46 Kasety metalowe (bez zawartoêci) Kaseta K1 Kaseta K2 Kaseta K3 Wymiary 250 x 160 x 45 mm Masa 1,4 kg Wymiary 415 x 255 x 75 mm Masa 2,5 kg Wymiary 605 x 255 x 65 mm Masa 4,3 kg Kaseta K4 Kaseta K5 Kaseta K6 Wymiary 450 x 200 x 195 mm Masa 3,6 kg Wymiary 410 x 195 x 70 mm Masa 1,9 kg Wymiary 255 x 165 x 45 mm Masa 0,9 kg Kaseta K7 Kaseta K8 Kaseta K9 Wymiary 255 x 165 x 45 mm Masa 0,9 kg Wymiary 255 x 90 x 52 mm Masa 0,6 kg Wymiary 300 x 85 x 90 mm Masa 0,7 kg Kaseta K10 Kaseta K11 Kaseta K12 8 Wymiary 400 x 250 x 75 mm Masa 2,3 kg Wymiary 600 x 300 x 225 mm Masa 8 kg Wymiary 450 x 200 x 90 mm Masa 2,5 kg Kaseta K13 Kaseta K14 Kaseta K15 Wymiary 400 x 250 x 65 mm Masa 2,1 kg Wymiary 255 x 165 x 45 mm Masa 0,9 kg Wymiary 300 x 85 x 90 mm Masa 0,9 kg Kaseta K16 Kaseta K17 Kaseta K18 Wymiary 540 x 410 x 125 mm Masa 6,6 kg Wymiary 270 x 200 x 48 mm Masa 1,4 kg Wymiary 785 x 190 x 95 mm Masa 4,1 kg 45

47 Praska r czna S 33-1 Praska r czna S 22-2 Pra ska prze zna czo na jest do za pra so wy wa nia koƒ có wek ko nek to ro wych na y ach ka bli mie dzia nych wie lo dru towych o prze kro ju > 0,14 1,0 mm 2. Gniazdo nr Zastosowanie do kabli o y ach 1 >0,14 0,25 mm 2 2 >0,25 0,5 mm 2 Pra ska prze zna czo na jest do za pra so wy wa nia koƒ có wek ko nek to ro wych na y ach ka bli miedzianych wielodrutowych o prze kro ju > 0,5 2,5 mm 2. Gniazdo nr Zastosowanie do koƒc. MS i TS 1 6, ,8-2; 6,3-2 Gniazdo Zastosowanie nr do koƒcówek 3 MS 2,8-1 D ugoêç mm Masa - 0,45 kg D ugoêç Masa mm - 0,45 kg UWA GA: mo e byç sto so wa na tyl ko do koƒ có wek wy ko na nych wg norm. UWA GA: mo e byç sto so wa na tyl ko do koƒ có wek wy ko na nych wg norm. For ma za pra so wa nia koƒcówki na przewodzie. For ma za pra so wa nia koƒcówki na przewodzie. Praska r czna S 11-6 Praska r czna S Pra ska prze zna czo na jest do za pra so wy wa nia koƒ có wek ko nek to ro wych na y ach ka bli miedzianych wielodrutowych o prze kro ju > 0,5 6 mm 2. Gniazdo nr Zastosowanie do koƒc. MS i TS 1 6, ,8-2; 6, ,3-6 Pra ska prze zna czo na jest do za pra so wy wa nia wy àcz nie koƒ có wek pa zurko wych KOP i KNP na y ach ka bli miedzianych wielodrutowych o prze kro ju > 0,5 2,5 mm 2. Gniazdo nr Zastosowanie do koƒc. KOP 1 > 0,5 1,0 2 >1,0 2,5 D ugoêç Masa mm - 0,55 kg D ugoêç Masa mm - 0,45 kg UWA GA: mo e byç sto so wa na tyl ko do koƒ có wek wy ko na nych wg norm. UWA GA: mo e byç sto so wa na tyl ko do koƒ có wek wy ko na nych wg norm. For ma za pra so wa nia koƒcówki na przewodzie. For ma za pra so wa nia koƒcówki na przewodzie. 46

48 Kleszcze S 55 Praska r czna SK 1, SK 2N Klesz cze prze zna czo ne sà do za ci ska nia koƒ có wek ko nek to ro wych mo si nych o maks. gru bo Êci ma te ria u 0,45 mm na y ach ka bli miedzianych wielodrutowych o prze kro ju 0,5 6 mm 2. NIE STO SO WAå DO KO CÓ WEK KOP I KNP. Wy ma ga jà od dziel ne go za ci ska nia koƒ ców ki - na y le i na izo la cji ka bla. Gniazdo Zakres przewodów nr [mm 2 ] Zaciskanie na yle izolacji 1 0, ,5 2,5 0, ,5 6 1,5 2,5 4-2,5 6 D ugoêç mm Masa - 0,26 kg UWA GA: nie jest to na rz dzie pro fe sjo nal ne, nie za le ca my sto so wa nia przy pra cy in ten syw nej. Pra ski prze zna czo ne sà do za pra so wy wa nia koƒ có wek ty pu MK 6,3/2. Praska Zakres przewodów [mm 2 ] SK 1 >0,5 1 SK 2N >1,0 2,5 D ugoêç Masa mm - 0,45 kg For ma za pra so wa nia koƒcówki na przewodzie. For ma za pra so wa nia koƒcówki na przewodzie. Kleszcze ETA 55 Kleszcze ETA 66 Klesz cze prze zna czo ne sà do za ciska nia na y ach ka bli miedzianych wielodrutowych koƒ có wek: tu lej ko wych (np. TA, TE, TV, TP) - prze kro je ka bla 0,75 16 mm 2 bez izolacji (np. KOA, KNA,...) - przekroje kabla 0,14 6 mm 2. NIE STO SO WAå DO KO CÓ WEK RUROWYCH (np. KCR, KCS...) Klesz cze prze zna czo ne sà do za ciska nia na y ach ka bli miedzianych wielodrutowych koƒ có wek: tu lej ko wych (np. TA, TE, TV, TP) - prze kro je ka bla 0,75 16 mm 2 bez izolacji (np. KOA, KNA,...) - przekroje kabla 0,14 6 mm 2. NIE STO SO WAå DO KO CÓ WEK RUROWYCH (np. KCR, KCS...) 9 D ugoêç Masa mm - 0,26 kg D ugoêç Masa mm - 0,28 kg UWA GA: nie jest to na rz dzie profe sjo nal ne, nie za le ca my sto so wa nia przy pra cy in ten syw nej. UWA GA: nie jest to na rz dzie profe sjo nal ne, nie za le ca my sto so wa nia przy pra cy in ten syw nej. 47

49 Praska r czna E 11-6 Praska r czna E 22-2 Pra ska prze zna czo na jest do za pra so wy wa nia wszyst kich ty pów koƒ có wek i z àczek z izo la cjà (z wyj. tu lej ko wych) na y ach ka bli miedzianych wielodrutowych o prze kro ju > 0,5 6 mm 2. Pra ska prze zna czo na jest do za pra so wy wa nia wszyst kich ty pów koƒ có wek i z àczek z izo la cjà (z wyj. tu lej ko wych) na y ach ka bli miedzianych wielodrutowych o prze kro ju > 0,5 2,5 mm 2. Gniazdo Zakres przewodów nr [mm 2 ] 1 >0, ,5 2, Gniazdo Zakres przewodów nr [mm 2 ] 1 >0, ,5 2,5 D ugoêç Masa mm - 0,55 kg D ugoêç Masa mm - 0,45 kg For ma za pra so wa nia koƒcówki na przewodzie. For ma za pra so wa nia koƒcówki na przewodzie. Praska r czna A 22-2 Praska r czna A Pra ska prze zna czo na jest do za pra so wy wa nia wszyst kich ty pów koƒ có wek i z àczek bez izo la cji (z wyj. tu lej ko wych i ko nek to ro wych) na y ach ka bli miedzianych wielodrutowych o prze kro ju > 0,5 2,5 mm 2. Gniazdo Zakres przewodów nr [mm 2 ] 1 >0, ,5 2,5 Pra ska prze zna czo na jest do za pra so wy wa nia wszyst kich ty pów koƒ có wek i z àczek bez izo la cji (z wyj. tu lej ko wych i ko nek to ro wych) na y ach ka bli miedzianych wielodrutowych o prze kro ju > 0,5 6 mm 2 (dla koƒcówek KCS 2,5 6 mm 2 ). Gniazdo Zakres przewodów nr [mm 2 ] 1 >0, ,5 2, D ugoêç Masa mm - 0,45 kg D ugoêç Masa mm - 0,55 kg For ma za pra so wa nia koƒcówki na przewodzie. For ma za pra so wa nia koƒcówki na przewodzie. 48

50 Praska r czna AE Praska r czna T 6 Pra ska prze zna czo na jest do za pra so wy wa nia koƒ có wek ty pu KOA, KOE, NOE na y ach ka bli miedzianych wielodrutowych o prze kro ju > 0,1 0,5 mm 2. Pra ska prze zna czo na jest do za pra so wy wa nia koƒcówek tulejkowych (typ TA, TE i TV) na y ach ka bli miedzianych wielodrutowych. Zaprasowuje w formie kwadratu 1 gniazdo zakres 0,5 6 mm 2. Gniazdo nr Rodzaj koƒcówek i zakres przewodów [mm 2 ] 1 KOA >0,1 0,5 2 KOE, NOE >0,1 0,5 D ugoêç zaprasowania - 13 mm D ugoêç Masa mm - 0,45 kg D ugoêç Masa mm - 0,43 kg For ma za pra so wa nia koƒcówki na przewodzie. For ma za pra so wa nia koƒcówki na przewodzie. Praska r czna T 22-6 Praska r czna T Pra ska prze zna czo na jest do za pra so wy wa nia koƒ có wek tulejkowych bez izolacji i z izolacjà (typ TA,TE i TV) na y ach ka bli miedzianych wielodrutowych o przekroju 0,5 6 mm 2. Pra ska prze zna czo na jest do za pra so wy wa nia koƒ có wek tu lej ko wych bez izo la cji i z izo la cjà (typ TA, TE i TV) na y ach ka bli miedzianych wielodrutowych o prze kro ju 6, 10 i 16 mm 2. 9 Gniazdo Zakres przewodów nr [mm 2 ] 1 0,5 0, ,5 3 2, Gniazdo Zakres przewodów nr [mm 2 ] D ugoêç Masa mm - 0,45 kg D ugoêç Masa mm - 0,55 kg For ma za pra so wa nia koƒcówki na przewodzie. For ma za pra so wa nia koƒcówki na przewodzie. 49

51 Praska r czna T 10-16V Praska r czna D 11-6 Pra ska prze zna czo na jest do za pra so wy wa nia koƒ có wek tulejkowych podwójnych typ TV na y ach ka bli miedzianych wielodrutowych o przekroju 2x10 i 2x16 mm 2. Pra ska prze zna czo na jest do za pra so wy wa nia z àczek ty pu KLD na y ach ka bli mie dzia nych jed no dru to wych o prze kro ju 1,5 6 mm 2. Gniazdo Zakres przewodów nr [mm 2 ] 1 2x10 2 2x16 D ugoêç mm Masa - 0,55 kg Gniazdo Zakres przewodów nr [mm 2 ] 1 1,5 2, D ugoêç mm Masa - 0,55 kg For ma za pra so wa nia koƒcówki na przewodzie. Praska r czna T Praska r czna T 50 9 Pra ska prze zna czo na jest do za pra so wy wa nia koƒ có wek tulejkowych bez izolacji i z izolacjà (typ TA i TE) na y ach ka bli miedzianych wielodrutowych o przekroju 25 i 35 mm 2. Gniazdo Zakres przewodów nr [mm 2 ] Pra ska prze zna czo na jest do za pra so wy wa nia koƒ có wek tulejkowych bez izolacji i z izolacjà (typ TA i TE) na y ach ka bli miedzianych wielodrutowych o przekroju 50 mm 2. Gniazdo Zakres przewodów nr [mm 2 ] 1 50 D ugoêç Masa mm - 0,55 kg D ugoêç mm Masa - 0,55 kg For ma za pra so wa nia koƒcówki na przewodzie. For ma za pra so wa nia koƒcówki na przewodzie. 50

52 Praska r czna AG 11 Praska r czna RE 6 Pra ska prze zna czo na jest do za pra so wy wa nia koƒ có wek BNC na ka blach kon cen trycznych: RG 58, RG 59, RG 62 i RG 71. A=1,7 mm B=5,7 mm C=6,5 mm Gniazdo Zakres przewodów nr [mm 2 ] A B y a wewn trzna ekran RG58 C ekran RG59, 62, 71 Pra ska prze zna czo na jest do za pra so wy wa nia wszyst kich ty pów koƒ có wek i z àczek twardolutowanych z izo la cjà (z wyj. tu lej ko wych) na y ach ka bli miedzianych wielodrutowych o prze kro ju 0,5 6 mm 2. Gniazdo Zakres przewodów nr [mm 2 ] 1 0, ,5 2, D ugoêç mm Masa - 0,53 kg D ugoêç mm Masa - 0,55 kg For ma za pra so wa nia koƒcówki na przewodzie. Praska r czna RE 16 Praska r czna RA 16 Pra ska prze zna czo na jest do za pra so wy wa nia wszyst kich ty pów koƒ có wek i z àczek twardolutowanych z izo la cjà (z wyj. tu lej ko wych) na y ach ka bli miedzianych wielodrutowych o prze kro ju 10 i 16 mm 2. Pra ska prze zna czo na jest do za pra so wy wa nia wszyst kich ty pów koƒ có wek i z àczek twardolutowanych bez izo la cji (z wyj. tu lej ko wych i ko nek to rowych) na y ach ka bli miedzianych wielodrutowych o prze kro ju 0,5 16 mm 2. 9 Gniazdo Zakres przewodów nr [mm 2 ] D ugoêç mm Masa - 0,53 kg Gniazdo Zakres przewodów nr [mm 2 ] 1 0, ,5 2, D ugoêç mm Masa - 0,53 kg For ma za pra so wa nia koƒcówki na przewodzie. For ma za pra so wa nia koƒcówki na przewodzie. 51

53 Praski r czne PR 50, PR 50-D Praski r czne PR 150, PR 150-D Pra ska prze zna czo na jest do za pra so wywa nia koƒ có wek i z àczek ru ro wych miedzia nych na y ach ka bli Cu wielodrutowych o prze kro ju 6 50 mm 2. Stan dar do wo wy po sa o na jest w ob ro to we matryce za ci sko we ty pu US1 lub US1-D. D ugoêç mm Masa - 1,5 kg Matryca US1 Umo liwia zaprasowywanie koƒcówek miedzianych wykonanych poza standardem DIN (np. KCS) na y ach ka bli Cu wie lo dru towych o przekro ju 6 50 mm 2. Cecha wybita na matrycy wskazuje przekrój przewodu Cu. Matryca US1-D Umo liwia zaprasowywanie koƒcówek miedzianych wykonanych wg DIN (np. KCR) na y ach ka bli Cu wie lodruto- wych o przekro ju 6 50 mm 2. Cecha wybita na matrycy wskazuje przekrój przewodu Cu. Pra ska prze zna czo na jest do za pra so wy wania koƒ có wek i z àczek ru ro wych mie dzianych na y ach ka bli Cu wie lo dru to wych o prze kro ju mm 2. Stan dar do wo wy po sa o na jest w ob ro to we matryce za ci sko we ty pu US2 lub US2-D. D ugoêç mm Masa - 4,3 kg Matryca US2 Umo liwia zaprasowywanie koƒcówek miedzianych wykonanych poza standardem DIN (np. KCS) na y ach ka bli Cu wie lo dru towych o przekro ju mm 2. Cecha wybita na matrycy wskazuje przekrój przewodu Cu. Matryca US2-D Umo liwia zaprasowywanie koƒcówek miedzianych wykonanych wg DIN (np. KCR) na y ach ka bli Cu wie lodru to wych o przekro ju mm 2. Cecha wybita na matrycy wskazuje przekrój przewodu Cu. Praska r czna PR 95A Praska r czna PR Pra ska prze zna czo na jest do za pra so wy wa nia koƒ có wek i z àczek ru ro wych aluminiowych na y ach ka bli Al o prze kro ju mm 2. Stan dar do wo wy po sa o na jest w ob ro to we matryce za ci sko we ty pu US4. D ugoêç mm Masa - 4,3 kg Matryca US4 Umo liwia zaprasowywanie koƒcówek aluminiowych na y ach ka bli Al o przekro ju mm 2. Cecha wybita na matrycy (wyró nik) wskazuje Êrednic zewn trznà w mm koƒcówki Al. Praska przeznaczona jest do zaprasowywania koƒcówek i z àczek: z izolacjà (oprócz tulejkowych) - matryce OE zakres mm 2. bez izolacji (oprócz tulejkowych) - matryce OA zakres mm 2. rurowych Cu i Al - matryce OS zakres Cu mm 2 zakres Al mm 2. tulejkowych bez izolacji i z izolacjà - matryce OT zakres mm 2. Matryce zaciskowe - wg zamówienia, patrz str Wyró nik Koƒcówka Koƒcówka Koƒcówka wg DIN ARC ARG (np. AR) ; D ugoêç Masa mm - 4,78 kg Sprzedawana bez matryc zaciskowych. Sposób zamawiania: np.: PR240 / OE120 (tzn. praska PR240, komplet matryc zaciskowych do koƒcówek z izolacjà dla kabli miedzianych mm 2 ).

54 Karbownica PK 95 Plombownica P 1 Pra ska prze zna czo na jest do za pra so wy wa nia z àczek linek napowietrznych AL i AFL jak w tabeli. Wymagane matryce typ SK. Zakres mm 2 (6 wymiarów jak w tabeli). Sprzedawana bez matryc zaciskowych. Typ Przekrój Przekrój z àczek AL z àczek AFL SK SK SK SK SK SK D ugoêç mm Masa - 4,5 kg Plombownica prze zna czo na jest do za pra so wy wa nia plomb z tworzywa szucznego lub o owiu. Standardowo plombownica jest bez kamieni zaciskowych. Na zamówienie wykonujemy kamienie zaciskowe wraz ze zleconym wzorem. D ugoêç mm Masa - 0,55 kg KPC1 kamienie wkl s e KPC2 kamienie wypuk e For ma za pra so wa nia. Praska r czna R 50 Praska przeznaczona jest do zaprasowywania koƒcówek i z àczek: z izolacjà (oprócz tulejkowych) - matryce SE 50 bez izolacji (oprócz tulejkowych) - matryce SA 50 rurowych Cu i Al - matryce SD 50 tulejkowych bez izolacji i z izolacjà - matryce ST 120 na y ach kabli o przekroju mm 2. Dostarczana standardowo w kasecie metalowej K3. Matryce zaciskowe SA 50, SE 50, SD 50, ST wg zamówienia. D ugoêç Masa mm - 2,7 kg Sposób zamawiania: np.: R 50 /SE 50 (tzn. praska R 50, komplet matryc zaciskowych do koƒcówek z izolacjà dla kabli miedzianych mm 2 ). Do praski R 50 Matryce typ SA 50 Do pra ski R50, sto so wa ne do koƒ có wek i z àczek miedzianych bez izo la cji. Kom plet do za kre su prze wo dów: mm 2. Matryce typ SE 50 Do pra ski R50, sto so wa ne do koƒ có wek i z àczek miedzianych z-izo la cjà. Kom plet do za kre su prze wo dów: mm 2. Matryce typ ST 120 Do pra ski R50, sto so wa ne do koƒ có wek tulejkowych miedzianych bez izo la cji i z izolacjà. Kom plet do za kre su prze wo dów: mm 2. Matryce typ SD 50 Do praski R50, stosowane do koƒcówek i z àczek rurowych Al i Cu. Komplet do zakresu przewodów: 6 50 mm 2 (7 wymiarów). Zakres przewodów jak w tabeli. 9 Typ Wyró nik Typy Koƒcówek przekrój matryc Rurowe Rurowe Rurowe Rurowe Rurowe Cu Cu Al cienkoêcienne gruboêcienne wg DIN pozosta e wg DIN ARC, ALC ARG, ALG, AFG SD ;

55 Linia narz dzi ERKO Equipment No yce do ci cia kabli RC 15 No yce do ci cia kabli RC 20 Do ci cia i od izo lo wy wa nia ka bli Al i Cu jed no i wie lo y owych o Êred ni cy ze wn trz nej do 15 mm i prze kro ju do 50 mm 2. Ostrza od ku wa ne ze spe cjal nej sta li sto po wej, od po wied nio ob ro bio nej ciepl nie i szli fo wa nej. Spe cjal ny pro fil ostrzy umo li wia a twe ci cie jed nà r kà. Prze gub jest re gu lo wa ny. Ci cie od by wa si bez gnie cenia czy de for ma cji ka bla. Na rz dzia nie na le y sto so waç do ci cia ka bli zbro jo nych i opan ce rzo nych lin kà lub ta Êmà sta lo wà oraz dru tu mie dzia ne go cià gnio ne go na zim no. Do ci cia i od izo lo wy wa nia ka bli Al i Cu jed no i wie lo y owych o Êred ni cy ze wn trz nej do 20 mm i prze kro ju do 70 mm 2. Ostrza od ku wa ne ze spe cjal nej sta li sto po wej, od po wied nio ob ro bio nej ciepl nie i szli fo wa nej. Po dwój ny pro fil no y u a twia ci cie gru bych ka bli. Na ci cie ka bla w gnieê dzie ze wn trz nym, w a Êci we ci cie w gnieê dzie bli ej osi ob ro tu. Prze gub jest re gu lo wa ny. Na rz dzia nie na le y sto so waç do ci cia ka bli zbro jo nych i opan ce rzo nych lin kà lub ta Êmà sta lo wà oraz dru tu mie dzia ne go cià gnio ne go na zim no. D ugoêç mm Masa g D ugoêç mm Masa g No yce do ci cia kabli RC 27 No yce do ci cia kabli RC Do ci cia ka bli i prze wo dów Al i Cu jed no i wie lo y o wych o Êred ni cy do 27 mm i prze kroju do 150 mm 2. No y ce wy posa o ne sà w ostrza o no wej geo me trii po zwa la jà cej na zmini ma li zo wa nie si y po trzeb nej do prze ci cia ka bla. Ra mio na wy ko na ne sà ze spe cjal nej rur ki alu mi nio wej. Prze gub jest re gulo wa ny. Na rz dzia nie na le y sto so waç do ci cia ka bli zbrojo nych i opan ce rzo nych ta Êmà sta lo wà oraz li nek sta lo wych. D ugoêç mm Masa - 1,1 kg Do ci cia ka bli i prze wo dów Al i Cu jed no i wie lo y o wych o Êred ni cy do 52 mm i prze kro ju do 380 mm 2. Ostrza od ku wa ne sà ze spe cjalnej sta li sto po wej, od po wied nio ob ro bio nej ciepl nie i szli fo wanej. No wo cze sny dwu stop niowy me cha nizm za pad ko wy po zwa la na ci cie ka bli o ró nych Êred ni cach i co fa nie ru cho me go ostrza z ka dej po zy cji, a tak e mi ni ma li zu je si po trzeb nà do prze ci cia ka bla dzi ki opty mal ne mu usta wie niu prze k ad ni. Nie wiel ka wa ga i roz mia ry oraz er go no micz ny kszta t po zwa la jà pra co waç jed nà r kà. No y ce na da jà si do prac w miej scach trud no do st p nych. Na rz dzia nie na le y sto so waç do ci cia ka bli zbro jo nych oraz li nek sta lo wych. D ugoêç mm Masa g 54

56 No yce do ci cia kabli RC 100 Szczypce T 16 Do ci cia ka bli i prze wo dów Al i Cu jed no i wie lo y o wych o Êred ni cy do 100 mm i prze kro ju do 960 mm 2. Ostrza od ku wa ne sà ze spe cjalnej sta li sto po wej, od po wied nio ob ro bio nej ciepl nie i szli fo wanej. No wo cze sny me cha nizm za pad ko wy po zwa la na ci cie ka bli o ró nych Êred ni cach i co fa nie ru cho me go ostrza z ka dej po zy cji, a tak e mi ni ma li zu je si po trzeb nà do prze ci cia ka bla. No y ce na da jà si do ci cia ka bli na po wietrz nych oraz do prac w miej scach trud no do st pnych. Na rz dzia nie na le y sto so waç do ci cia ka bli zbro jo nych oraz li nek sta lowych, na to miast mo na sto so waç do ci cia ka bli opan ce rzo nych ta Êmà sta lo wà. Szczypce do zaciskania tulejek kablowych, 8 gniazd, zakres 0,25-16 mm 2, jednokomponentowa izolacja PCV, odkute matrycowo. D ugoêç mm Masa g D ugoêç mm Masa - 5,64 kg For ma za pra so wa nia koƒcówki na przewodzie. Szczypce r czne T 3 Szczypce czo owe TC 6 Do za pra so wy wa nia koƒ có wek tu lej ko wych ty pu TA, TE, TV o prze kro ju 0,25 2,5 mm 2. Wy ko na ne ze spe cjal nej sta li wzmac nia nej ole jo wo. Ràcz ki sà po kry te war stwà pla sti ku. Pre cy zyj ne wy ko na nie matryc za ci sko wych za pew nia trwa e po à cze nie koƒ ców ki z ka blem. D ugoêç mm Masa g Szczypce do zaciskania tulejek kablowych czo owe, 1 gniazdo zakres 0,5-6 mm 2, jednokomponentowa izolacja PCV, odkute matrycowo. D ugoêç mm Masa g 10 For ma za pra so wa nia koƒcówki na przewodzie. For ma za pra so wa nia koƒcówki na przewodzie. 55

57 Praska r czna TK 468 Âciàgacz izolacji SI 10 Do zaprasowywania wtyczek ethernetowych telefonicznych 4, 6 i 8 stykowych typu RJ11 i RJ45. D ugoêç mm Masa g Do zdej mo wa nia izo la cji z gumy lub two rzy wa sztucz ne go z prze wo dów jed no, wie lo i cien ko y o wych o prze kro ju 0,08 10 mm 2 oraz do ka bli p a skich jed no war stwo wych o sze ro ko Êci do 10 mm na d ugo Êci re gu lo wa nej zde rza kiem 3-18 mm. Wy po sa o ny w zde rzak do re gu la cji d u go Êci Êcià ga nej izo la cji, re gu la tor si y na ci sku no y na ka bel oraz ob ci nak ka bli Cu i Al do 10 mm 2 (dla ka bli jed no dru to wych do 6mm 2 ). No e Êcià ga jà ce izo la cj au to ma tycz nie do sto sowu jà si do gru bo Êci ka bla, nie uszka dza jàc go pod czas ope racji. Na st pu je au to ma tycz ne rozwar cie szcz k po Êcià gni ciu izo la cji. Szcz ki za ci sko we oraz no e mo na w a twy spo sób wy mie niç. Obu do wa wy ko na na z pla sti ku wzmac niane go w ók nem szkla nym. Na rz dzia nie na le y sto so waç do ci cia li nek sta lo wych. D ugoêç mm Masa g Nó do zdejmowania izolacji NI 28 Âciàgacz izolacji SI 6 10 Nó do do usuwania zewn trznej izolacji zakres 4-28 mm 2 do wszystkich popularnych przewodów okràg ych 4-28 mm 2. Korpus z udaroodpornego tworzywa sztuczne. D ugoêç mm Masa - 80 g Do zdej mo wa nia izo la cji z gumy lub two rzy wa sztucz ne go z prze wo dów jed no, wie lo i cien ko y o wych o prze kro ju 0,03 10 mm 2 oraz do ka bli p a skich jed no war stwo wych o sze ro ko Êci do 10 mm na d ugo Êci re gu lo wa nej zde rza kiem 3-18 mm. Wy po sa o ny w zde rzak do re gu la cji d u go Êci Êcià ga nej izo la cji, automatyczny re gu la tor si y na ci sku no y na ka bel oraz ob ci nak ka bli Cu i Al do 10 mm 2 (dla ka bli jed no dru to wych do 6mm 2 ). No e Êcià ga jà ce izo la cj au to ma tycz nie do sto sowu jà si do gru bo Êci ka bla, nie uszka dza jàc go pod czas ope ra cji. Na st pu je au to ma tyczne roz war cie szcz k po Êcià gni ciu izo la cji. Metalowe szcz ki za ci sko we oraz no e mo na w a twy spo sób wy mie niç. Obu do wa wy ko na na z tworzywa wzmacnia ne go w ók nem szkla nym. Na rz dzia nie na le y sto so waç do ci cia li nek sta lo wych. D ugoêç mm Masa g 56

58 Szczypce SI 10S Wkr tak izolowany p aski WIP Wkr tak izolowany krzy owy WIK Szczypce do Êciàgania izolacji do ci cia przewodów i drutu pod napi ciem do 1000 V, Êciaganie izolacji z przekrojówdo 10 mm 2, atwa regulacja, dwukomponentowa izolacja 1000 V, zgodne z normà DIN EN 60900, odkute matrycowo. D ugoêç mm Masa g Symbol Zastosowanie: do wkr tów z rowkiem. Trzpie ƒ: czarny, izolowany. Cz Êç robocza: DIN 5264-A, czerniona. R kojeêç: dwukomponentowa. Norma: DIN EN Koƒcówka trzpienia GruboÊç SzerokoÊç [mm] [mm] D ugoêç trzpienia [mm] D ugoêç r kojeêci [mm] WIP 2,5-80 0,4 2, WIP 3, ,6 3, WIP 4, ,8 4, WIP 5, ,0 5, WIP 6, ,2 6, WIP ,2 8, Symbol Zastosowanie: do wkr tów z wg bieniem krzy owym Phillips/Pozidriv. Trzpie ƒ: czarny, izolowany. Cz Êç robocza: DIN 5264-PH/PZ, ISO 8764-PH/PZ, czerniona. R kojeêç: dwukomponentowa. Norma: DIN EN Koƒcówka trzpienia [mm] D ugoêç trzpienia [mm] D ugoêç r kojeêci [mm] WIK PH1-80 PH WIK PH2-100 PH WIKPZ1-80 PZ WIK PZ2-100 PZ V D V E 1000 V D V E 1000 V PH Phillips D V E PZ Pozidriv Szczypce telefoniczne STL 200 Szczypce wygi te STW 160 Zastosowanie: Wszelkie prace monterskie, tak e ci cie drutu mi kkiego i Êrednio twardego. W aêciwoêci: TwardoÊç ostrzy ok. 60 HRc. Matryce d ugie, pó okràg e. Powierzchnie chwytajàce zàbkowane poprzecznie. Materia - stal, chromowo-wanadowa. D ugotrwa e u ytkowanie, nawet przy intensywnej eksploatacji. Dwukomponentowa izolowana r kojeêç z wk adkami z elastomeru zapobiegajàca zeêlizgni ciu si d oni oraz przeskokowi iskry z narz dzia na r k. Dane techniczne: Êrednica drutu mi kkiego - 2,8 mm Êrednica drutu o Êredniej twardoêci - 1,8 mm masa g d ugoêç mm Szczypce wyd u one wielofunkcyjne do prac elektrycznych pod napi ciem do 1000 V pó okràg e matryce, ci cie przewodów, sciàganie izolacji, zaciskanie tulejek dwukomponentowa izolacja 1000 V, zgodne z normà DIN EN 60900, odkute matrycowo. Dane techniczne: Êrednica drutu mi kkiego - 2,5 mm Êrednica drutu o Êredniej twardoêci - 1,6 mm masa g d ugoêç mm V D V E 1000 V D V E 57

59 Szczypce uniwersalne SUN 160 Szczypce uniwersalne SUN V D V E Zastosowanie: Wszelkie prace monterskie, tak e ci cie drutu twardego i bardzo twardego. W aêciwoêci: TwardoÊç ostrzy ok. 60 HRc. D ugotrwa e u ytkowanie, nawet przy intensywnej eksploatacji. Materia - stal, chromowo-wanadowa. Dwukomponentowa izolowana r kojeêç z wk adkami z elastomeru, zapobiegajàca zeêlizgni ciu si d oni oraz przeskokowi iskry z narz dzia na r k. Dane techniczne: Êrednica drutu o Êredniej twardoêci - 2,5 mm Êrednica drutu twardego - 1,8 mm Êrednica kabla Al. i Cu - 10,0 mm przekrój kabla Al. i Cu - 16,0 mm 2 masa g d ugoêç mm 1000 V D V E Zastosowanie: Wszelkie prace monterskie, tak e ci cie drutu twardego i bardzo twardego. W aêciwoêci: TwardoÊç ostrzy ok. 60 HRc. D ugotrwa e u ytkowanie, nawet przy intensywnej eksploatacji. Materia - stal, chromowo-wanadowa. Dwukomponentowa izolowana r kojeêç z wk adkami z elastomeru, zapobiegajàca zeêlizgni ciu si d oni oraz przeskokowi iskry z narz dzia na r k. Dane techniczne: Êrednica drutu o Êredniej twardoêci - 2,8 mm Êrednica drutu pó twardego - 2,5 mm masa g d ugoêç mm Szczypce STS 160 Szczypce STSI Zastosowanie: Do ci cia drutu mi kkiego i twardego. W aêciwoêci: TwardoÊç ostrzy ok. 60 HRc. Materia - stal, chromowo-wanadowa. D ugotrwa e u ytkowanie, nawet przy intensywnej eksploatacji. Dwukomponentowa izolowana r kojeêç z wk adkami z elastomeru zapobiegajàca zeêlizgni ciu si d oni oraz przeskokowi iskry z narz dzia na r k. Dane techniczne: Êrednica drutu mi kkiego - 4,0 mm Êrednica drutu o Êredniej twardoêci - 2,8mm Êrednica drutu twardego - 2,0 mm masa g d ugoêç mm Zastosowanie: Do ci cia i odizolowywania drutu mi kkiego. W aêciwoêci: TwardoÊç ostrzy ok. 60 HRc. Materia - stal, chromowo-wanadowa. D ugotrwa e u ytkowanie, nawet przy intensywnej eksploatacji. Dwukomponentowa izolowana r kojeêç z wk adkami z elastomeru zapobiegajàca zeêlizgni ciu si d oni oraz przeskokowi iskry z narz dzia na r k. Dane techniczne: Êrednica drutu mi kkiego - 2,0 mm odizolowywanie Ø 1,5mm i Ø 2,5mm masa g d ugoêç mm 1000 V D V E 1000 V D V E 58

60 Pompa hydrauliczna typ H 700 Agregat hydrauliczny typ AH 300 Szybka, dwuobwodowa pompa hydrauliczna o nap dzie no nym. Jest szczególnie przydatna do prac monta owych i remontowych w miejscach trudno dost pnych, z dala od êróde energii. Wspó pracuje ze wszystkimi g owicami i urzàdzeniami produkcji ERKO (wyposa onymi w szybkoz àcze PT). wydajna praca - 2 obwody: - szybkiego dojazdu (niskie ciênienie), - pracy (wysokie ciênienie), ciênienie maksymalne: 630 bar, standardowo wyposa ona w przewód hydraulicz ny (d. 2m) i szybkoz àcze PT, dostarczana w kasecie metalowej K4. Agregat hydrauliczny AH300 jest szybkim i nie zawodnym urzàdzeniem przenoênym o nap dzie elektrycznym. Jest wyposa ony w przewód hydrauliczny zakoƒczony szybko z àczem PM. Mo e wspó pracowaç ze wszystkimi urzàdzeniami i g owicami produkcji ERKO, ciênienie maksymalne: 380 i 630 bar (prze àczane elektrycznie) napi cie zasilania: 3 x 230V/400V (nieistotna kolejnoêc faz), lub opcja jednofazowa 230V zalecana do prac mniej intensywnych, moc silnika: 0,55 kw, wydajnoêç: 0,64 l/min. sterowanie: 24 V (peda em), przewód hydrauliczny d. 2,5 m. Masa Wymiary - 26 kg x 300 x 400 mm D u goêç Masa mm - 9,5 kg Wózek do agregatów AH300, AH400 Na yczenie mo liwe wykonanie z wieloma wyjêciami ciênieniowymi i innà d ugoêcià przewodu hydraulicznego. Agregat hydrauliczny typ AH 400 Agregat hydrauliczny typ AH 450-B 11 Agregat hydrauliczny AH400 jest szybkim i nie zawodnym urzàdzeniem przenoênym o nap dzie elektrycznym. Jest wyposa ony w przewód hydrauliczny zakoƒczony szybko z àczem PM. Mo e wspó pracowaç ze wszystkimi urzàdzeniami i g owicami produkcji ERKO. ciênienie maksymalne: 380 i 630 bar (prze àczane elektrycznie) napi cie zasilania: 3 x 230V/400V (nieistotna kolejnoêc faz), moc silnika: 1,1 kw, wydajnoêç: 1,25 l/min. sterowanie: 24 V (peda em), przewód hydrauliczny d. 2,5 m. Agregat hydrauliczny AH450-B jest urzàdzeniem przenoênym o nap dzie elektrycznym. Jest wyposa ony w przewód hydrauliczny zakoƒczony szybko z àczem A5HP3/4NPT i manometr. Mo e wspó pracowaç z ró nymi urzàdzeniami i g owicami (np. GPH300 i GPH1000 produkcji Belos). ciênienie maksymalne: 380 bar napi cie zasilania: 230 V, moc silnika: 1,5 kw, wydajnoêç: 2,5 l/min. sterowanie: 24 V (r czne), przewód hydrauliczny d. 2,5 m (mo liwoêç zastosowania przed u aczy). Masa Wymiary - 33 kg x 300 x 550 mm Masa Wymiary - 62 kg x 450 x 430 mm (bez uchwytu). Na yczenie mo liwe wykonanie z wieloma wyjêciami ciênieniowymi i innà d ugoêcià przewodu hydraulicznego. 59

61 Dobór narz dzi hydraulicznych Zastosowanie Matryce zaciskowe G owica / praska Nap d UA UE USM H120S/U HR100 UT UF GU120 OA GO300 OT OE OR OF OS OK HR300 EP300 H700 UR USD UDF UK GU300 AH300; AH UX GU625 GL6 GLP 60 GLS

62 Praska hydrauliczna HR 100-U Praska hydrauliczna H 120S-U Pra ska jest urzà dze niem prze no Ênym o na p dzie r cz nym, prze zna czo nym do za pra so wy wa nia koƒ có wek i z àczek ka blo wych miedzianych bez izo la cji i z izo la cjà na y ach kabli miedzianych wielodrutowych mm 2, koƒcówek tulejkowych bez izolacji i z izolacjà na y ach kabli miedzianych wielodrutowych mm 2 oraz koƒcówek i z àczek aluminiowych mm 2. Przeformowuje y y sektorowe Al (na okràg o) matryce UF. Wy po sa o na w g owic obrotowà. Dostarczana standardowo w kasecie metalowej K2. Matryce za ci sko we UA, UE, USM, UT, UF - wg za mó wie nia. D u goêç Masa Nacisk mm - 3,4 kg - 47 kn Praska jest urzàdzeniem stacjonarnym, mocowanym do sto u, prze zna czo nym do za pra so wy wa nia koƒ có wek i z àczek ka blo wych miedzianych bez izo la cji i z izo la cjà na y ach kabli miedzianych wielodrutowych mm 2, koƒcówek tulejkowych bez izolacji i z izolacjà na y ach kabli miedzianych wielodrutowych mm 2 oraz koƒcówek i z àczek aluminiowych mm 2. Urzàdzenie jest szczególnie przydatne na sta ych stanowiskach monta u elektrycznego. Przeformowuje y y sektorowe Al (na okràg o) matryce UF. Matryce zaciskowe UA, UE, USM, UT, UF - wg zamówienia. Masa - 7,5 kg WysokoÊç mm Nacisk - 45 kn G owica typ GU 120 Wspó pracuje z pompà hydraulicznà H700 i agregatem AH300, AH400. Przeznaczona do zaciskania koƒcówek i z àczek kablowych na przewodach Al i Cu o przekrojach mm 2 oraz koƒcówek tulejkowych bez izolacji i z izolacjà na y ach kabli miedzianych wielodrutowych mm 2. Przeformowuje y y sektorowe Al (na okràg o) matryce UF. Wspó pracuje z matrycami: UA, UE, USM, UT, UF Wyposa ona w szybkoz àcze typ PT i dostarczona w kasecie metalowej K9. Masa (bez matryc) - 1,85 kg. D ugoêç mm. Nacisk - 87 kn. Na zamówienie uchwyt do mocowania g owicy Do g owicy hydraulicznej GU 120 i prasek HR 100-U, H 120S-U. Matryce zaciskowe typ UA Stosowane do koƒcówek i z àczek miedzianych bez izolacji. Komplet do zakresu przewodów: mm 2 (8 wymiarów). Matryce do formowania na okràg o typ UF Sto so wa ne do for mo wa nia na okrà g o sek to rowych y alu mi nio wych. Kom plet matryc do za kre su prze wo dów: mm 2 (7 wy mia rów). Matryce zaciskowe typ USM Stosowane do koƒcówek i z àczek rurowych Al i Cu. Komplet do zakresu przewodów: mm 2. Zakres przewodów jak w tabeli. komplet podstawowy USM do koƒcówek wg normy DIN 8 rozmiarów komplet rozszerzony USM-K 12 rozmiarów Typ Wyró nik Typy Koƒcówek przekrój matryc Rurowe Rurowe Rurowe Rurowe Rurowe Cu Cu Al cienkoêcienne gruboêcienne wg DIN pozosta e wg DIN ARC, ALC ARG, ALG, AFG USM ; Matryce zaciskowe typ UT Stosowane do koƒcówek tulejkowych bez izolacji i z izolacjà. Komplet do zakresu przewodów: mm 2 (8 wymiarów). Matryce zaciskowe typ UE Stosowane do koƒcówek i z àczek miedzianych z izolacjà. Komplet do zakresu przewodów: mm 2 (8 wymiarów)

63 Praska hydrauliczna HR 300 Elektropraska EP Szyb ka dwu obwo do wa pra ska hy drau licz na o na p dzie r cz nym prze zna czo na do za pra so wy wa nia kon có wek i z à czek ru ro wych Al i Cu na y ach ka bli o prze kro ju mm 2 oraz prze for mowy wa nia na okrà g o y sek to ro wych o prze kro ju mm 2. Wy po sa o na w g o wi c ob ro to wà. Wy daj na pra ca 2 ob wo dy. Szyb ki do jazd (ni skie ci Ênie nie); pra ca (wy so kie ci Ênie nie) Wspó pra cu je z matrycami OA, OE, OS, OT, OF, OK, OR. Stan dar do wo do star cza na w ka se cie me ta lo wej K12. D u goêç Ma sa Na cisk mm - 4,2 kg - 95 kn G owica typ GO 300 Wspó pracuje z pompà hydraulicznà H 700 i agregatem AH 300, AH Prze zna czo na do za ci ska nia koƒ có wek i z àczek ka blo wych na przewodach Al i Cu o przekrojach mm 2 oraz przeformowywania na okràg o sektorowych y aluminiowych o przekrojach mm 2. Wspó pra cu je z matrycami OA, OE, OS, OT, OF, OR, OK Wyposa ona w szybkoz àcze typ PT i dostarczona w kasecie metalowej K9. Masa (bez matryc) 2,5 kg. D ugoêç 250 mm. Nacisk 112 kn Na zamówienie uchwyt do mocowania g owicy. Matryce zaciskowe typ OA Stosowane do koƒcówek i z àczek miedzianych bez izolacji. Komplet do zakresu przewodów: mm 2 (8 wymiarów). Matryce zaciskowe typ OE Stosowane do koƒcówek i z àczek miedzianych z izolacjà. Komplet do zakresu przewodów: mm 2 (8 wymiarów). Matryce do formowania na okràg o typ OF Stosowane do formowania na okràg o sektorowych y aluminiowych. Komplet matryc do zakresu przewodów: mm 2 (10 wymiarów). Matryce zaciskowe typ OS Stosowane do koƒcówek i z àczek rurowych Al i Cu. Komplet do zakresu przewodów: mm 2. Zakres przewodów jak w tabeli. komplet podstawowy OS do koƒcówek wg normy DIN 13 rozmiarów komplet rozszerzony OS-K 19 rozmiarów OdÊwie acz mikroprocesorowy do akmulatorów typ ADP03 adowarka mikroprocesorowa typ DC24SA Akumulator 2Ah Ni-MH z mikroprocesorem. Przeznaczona do za pra so wywa nia kon có wek i z à czek ru rowych Al i Cu na y ach ka bli o prze kro ju mm 2 oraz prze for mo wy wa nia na okrà g o y sek to ro wych o prze kro ju mm 2. Do 100 zaprasowaƒ bez koniecznoêci adowania akumulatora wykonana na bazie klucza udarowego MAKITA akumulatory 2Ah Ni-MH z mikroprocesorem adowarka mikroprocesorowa typ DC24SA przystawka do odêwie ania akumulatora typ ADP3 walizka metalowa wspó pra cu je z matrycami OA, OE, OS, OT, OF, OK, OR. Zakres dostawy wg zamówienia. D u goêç mm Ma sa - 6,20 kg z akum. Na cisk - 95 kn Do g owicy hydraulicznej GO 300, praski HR 300 i EP 300. Typ Wyró nik Typy Koƒcówek przekrój matryc Rurowe Rurowe Rurowe Rurowe Rurowe Cu Cu Al cienkoêcienne gruboêcienne wg DIN pozosta e wg DIN ARC, ALC ARG, ALG, AFG ; OS ; Matryce zaciskowe typ OT Stosowane do koƒcówek tulejkowych bez izolacji i z izolacjà. Komplet do zakresu przewodów: mm 2 (8 wymiarów). Wk adka rozp aszczajàca OR Do bez koƒ ców ko we go za kaƒ cza nia ka bli sek to ro wych Al. for mu je na p a sko y y o prze kro jach mm 2. Po prze for mo wa niu y na p a sko na le y wy ciàç w nich otwór wk ad kà OK. Wk adka wycinajàca OK Do bezkoƒcówkowego zakaƒczania kabli sektorowych Al. Wycina otwory w y ach kabli sektorowych przeformowanych wczeêniej na p asko wk adkà OR, oraz do wycinania otworów w bednarce stalowej. przekroje przeformowanych y Al: mm 2 maks. wymiary bednarki: 5 x 30 mm, wk adki standardowe: OK 8,5 8,5 mm OK 10,5 10,5 mm OK 12,5 12,5 mm Na zamówienie mo emy wykonaç inne wk adki do wycinania innych Êrednic maks. do 12,5 mm.

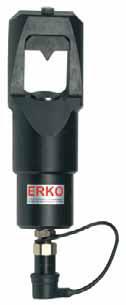

64 G owica typ GU 300 Wspó pracuje z pompà hydraulicznà H 700 i agregatem AH 300, AH 400. Prze zna czo na do za ci ska nia koƒ có wek i z àczek ka blo wych na przewodach Al i Cu o przekrojach mm 2 oraz do bezkoƒcówkowego zarabiania sektorowych y aluminiowych przy pomocy wk adki formujàcej typ UR i wk adki wycinajàcej typ UK. Przeformowuje y y sektorowe Al (na okràg o) matryce UDF. Wspó pra cu je z matrycami USD, UDF i wk adkami UR i UK. Wyposa ona w szybkoz àcze typ PT i dostarczona w kasecie metalowej K9. Masa (bez matryc): 3,9 kg. D ugoêç: 280 mm. Nacisk: 126 kn Na zamówienie uchwyt do mocowania g owicy Do g owicy hydraulicznej GU300 Wk adka rozp aszczajàca typ UR Do bez koƒ ców ko we go za kaƒ cza nia ka bli sek to ro wych Al. for mu je na p a sko y y o prze kro jach mm 2. Po prze for mo wa niu y na p a sko na le y wy ciàç w nich otwór wk ad kà UK. Matryce do formowania na okràg o typ UDF Stosowane do formowania na okràg o sektorowych y aluminiowych. Komplet matryc do zakresu przewodów: mm 2 (10 wymiarów). Matryce zaciskowe typ USD Stosowane do koƒcówek i z àczek rurowych Al i Cu. Komplet do zakresu przewodów: mm 2. Zakres przewodów jak w tabeli. komplet podstawowy USD do koƒcówek wg normy DIN 13 rozmiarów komplet rozszerzony USD-K 19 rozmiarów Typ Wyró nik Typy Koƒcówek przekrój matryc Rurowe Rurowe Rurowe Rurowe Rurowe Cu Cu Al cienkoêcienne gruboêcienne wg DIN pozosta e wg DIN ARC, ALC ARG, ALG, AFG ; USD ; Wk adka wycinajàca typ UK Do bezkoƒcówkowego zakaƒczania kabli sektorowych Al. Wycina otwory w y ach kabli sektorowych przeformowanych wczeêniej na p asko wk adkà UR, oraz do wycinania otworów w bednarce stalowej. przekroje przeformowanych y Al: mm 2 maks. wymiary bednarki: 5 x 40 mm, wk adki standardowe: UK 8,5 8,5 mm UK 10,5 10,5 mm UK 12,5 12,5 mm Na zamówienie mo emy wykonaç inne wk adki do wycinania innych Êrednic maks. do 12,5 mm. G owica typ GU 625 Wspó pracuje z pompà hydraulicznà H 700 i agregatem AH 300, AH 400. Przeznaczona do zaciskania koƒcówek i z àczek kablowych na przewodach Al i Cu. Wspó pracuje z matrycami typ UX o wyró nikach jak w tabeli lub innymi, wykonanymi wg zamówienia klienta. maks. Êrednica zewn trzna koƒcówki (z àczki): 52 mm, standardowo wyposa ona w szybkoz àcze PT, zasilanie: dwuobwodowa pompa hydrauliczna H 700 lub agregat AH 300, AH 400. Do g owicy hydraulicznej GU 625 Matryce zaciskowe typ UX Stosowane do koƒcówek i z àczek rurowych o Êrednicach zewn trznych od 32 do 52 mm. Ze wzgl du na ró ne gruboêci Êcianek koƒcówek dla danego przekroju kabla (np. wykonanie wg norm DIN lub PN) matryce oznakowano wyró nikiem. Jego wartoêç odpowiada Êrednicy zewn trznej koƒcówki podanej w milimetrach. Wyró nik matryc Przyk adowe Êrednica zew. koƒcówki koƒcówki [mm] 32 KCR KCS KCR KCR KCR AR 625 Stojak g owicy hydraulicznej GU Masa (bez matryc) 9,5 kg. D ugoêç 340 mm. Nacisk 220 kn 1000 mm 63

65 Przecinarki szyn monta owych typ GLS (warsztatowe) Przecinarki szyn monta owych typ GLP (przenoêne) Typ GLS 1 Jeden profil Typ GLS 2 Dwa profile Typ GLP 1 Jeden profil Typ GLP 2 Dwa profile Warsztatowa przecinarka typ GLS z w asnym szybkim nap dem hydraulicznym (pompa r czna) przeznaczona jest do ci cia szyn monta owych. profile wg zamówienia (patrz tabela) ci cie bez odpadu i bez gratu Przyk ad zamówienia: przecinarka GLS 2-P1 i P2 przecinarka GLS 1-P1 Masa: 9,2 kg WysokoÊç: 300 mm. PrzenoÊna przecinarka typ GLP jest hydraulicznà g owicà tnàcà przeznaczonà do ci cia szyn monta owych. profile wg zamówienia (patrz tabela) ci cie bez odpadu i bez gratu nap d - pompa H 700, lub agregat AH 300, AH 400 szybkoz àcze hydrauliczne typ PT Masa: 3,4 kg WysokoÊç: 310 mm. Przecinarka typ GL 6 Przecinarka GL 6 s u y do ci cia szyn monta owych oraz wycinania w nich pod u nych i poprzecznych otworów eliptycznych. ci cie bez deformowania i bez gratu, ci te profile wg zamówienia patrz tabela: wycinanie pod u nych i poprzecznych otworów eliptycznych (6,4 x 12,4 mm) pod Êruby M6 w szynach o kszta cie Omega, nap d: pompa no na H700 lub agregat AH 300, AH400 szybkoz àcze hydrauliczne typ PT Inne profile szyn (np. TH 75 lub kszta t C20-C50) - wg uzgodnieƒ. PROFILE SZYN MONTA OWYCH PROFIL WZÓR TYP WYKONANIE SZYNY wg normy P1 P , TS 35 PN-EN 60715:2002 TS 35C PN-EN 60715:2002 8,5 11 P3 15 5,5 1 TS 15 PN-EN 60715: P4 16,5 15 TS 32 PN-EN 60715:2002 1,5 24 Wyci te otwory eliptyczne P ,3 TS 35C1 PN-EN 60715:2002 inne profile cienkoêcienne: stal, Al, Cu wg uzgodnieƒ 64

66 Dobór narz dzi hydraulicznych Zastosowanie Wykrojnik Szpilka Wycinarka Nap d WK WHP1 WP WH100 M10 GW H700 WO M16 GW2 AH300; AH400 Narz dzia do demonta u Zastosowanie G owica Nap d GN24 12 H700 GP16 GC50N GC100 AH300; AH400 65

67 Wycinaki otworów okràg ych typ WO Stosowane z nap dem r cznym lub hydraulicznym. Odpad Odpad Zastosowanie: s u à do wycinania otworów okràg ych w blachach rozdzielnic, pulpitów itp. do lampek sygnalizacyjnych, d awic, przycisków. Maksymalna gruboêç blachy do 2 mm przy Rm<450 MPa (np. gatunek St3S). Wycinaki typu WO: wykonane ze stali o podwy szonej wytrzyma oêci, zwi kszona trwa oêç elementów tnàcych i Êruby/szpilki ciàgnàcej, do Êrednicy 38,5 odpad jest rozcinany na dwie cz Êci co u atwia jego usuwanie, przy wi kszych Êrednicach odpad jest silnie deformowany i nie sprawia trudnoêci przy usuwaniu go z matrycy. Standardowe wymiary: typ Êrednica Êrednica Êruba/ podk adka nasadka otworu otworu szpilka klucza wycinanego wst pnego ciàgnàca [mm] [mm] WO 16,5 16,5 WO 18,5 18,5 WO 20,5 20,5 10,5 M10 P10 S17 WO 22,5 22,5 WO 28,5 28,5 WO 30,5 30,5 WO 37,0 37,0 WO 38,5 38,5 16,5 M16 P16 S24 WO 48,5 48,5 WO 55,5 55,5 WO 60,5 60,5 Na zamówienie wykonujemy inne wymiary do 120. Przyk adowe zamówienie: WO 22,5 (zawiera stempel i matryc o Êrednicy 22,5 mm). Zestaw hydrauliczny typ WO-H stempel matryca W sk ad zestawu hydraulicznego wchodzi: kaseta metalowa K5 7 wycinaków WO wybranych z tabeli powy ej. Istnieje mo liwoêç zamawiania wybranych elementów zestawu. WO 22,5-1Z WO 22,5-4Z Uwaga: na zamówienie wykonujemy inne wymiary do Êrednicy 120 mm. Wycinak r czny kompletny typ WO-K Przyk adowe zamówienie: zestaw hydrauliczny WO-H Êrednice 16,5; 22,5; 30,5; 38,5; 48,5; 55,5; 60,5 12 pokr t o nasadka podk adka o ysko matryca Êruba ciàgnàca stempel W sk ad kompletu wchodzi: pokr t o nasadka (S17 lub S24 w zale noêci od Êrednicy wycinaka) podk adka (P10 lub P16 w zale noêci od Êrednicy wycinaka) o ysko Êruba ciàgnàca (M10 lub M16 w zale noêci od Êrednicy wycinaka) smar grafitowy wycinak WO... z tabeli. Przyk adowe zamówienie: WO 38,5-K Istnieje mo liwoêç zamawiania wybranych elementów zestawu. Uwaga: na zamówienie wykonujemy inne wymiary do Êrednicy 60 mm. Zestaw r czny typ WO-R Przyk adowe zamówienie: zestaw r czny WO-R Êrednice 16,5; 22,5; 30,5; 38,5; 48,5; 55,5; 60,5 W sk ad zestawu wchodzi: kaseta metalowa K5 pokr t o nasadki (S17 i S24) podk adki (P10 i P16) o ysko Êruby ciàgnàce (M10 i M16) smar grafitowy 7 wycinaków WO wybranych z tabeli powy ej. Istnieje mo liwoêç zamawiania wybranych elementów zestawu. Uwaga: na zamówienie wykonujemy inne wymiary do Êrednicy 60 mm. 66

68 Wycinak uniwersalny typ WP szpilka M10 szpilka M16 Do g o wi cy GW i GW 2, wy ci na rek WH 100 oraz WHP 1. Umo li wia wy ci na nie otwo rów kwa dra to wych lub pro sto kàtnych o do wol nych wy mia rach po przez wie lo krot ne na ci na nie. Wy mia ry mi ni mal ne go otwo ru 36 x 26mm. Mak sy mal na gruboêç bla chy sta lo wej - 2 mm. (przy Rm<450 MPa np. ga tunek St3S). Do wykanania otworu wst pnego stosowaç WK 26. Wycinaki otworów kwadratowych typ WK Do g o wi cy GW i GW 2, wy ci na rek WH 100 oraz WHP 1. Za sto so wa nie: do wy ci na nia otwo rów kwa dra to wych w bla chach roz dziel nic i pul pitów s u à cych do mo co wa nia urzà dzeƒ po mia ro wych itp. Stan dar do we wy mia ry: Typ Wymiary Waga otworu [mm] [kg] WK 26,5 26,5 x 26,5 1,4 WK 45,6 45,6 x 45,6 3,7 WK 68,6 68,6 x 68,6 4,3 WK 92,7 92,7 x 92,7 4,8 Maksymalna gruboêç blachy stalowej - 2 mm. (przy Rm<450 MPa np. gatunek St3S). Ârednica otworu wst pnego 23 mm. Na zamówienie wykonujemy tak e wycinaki o innych wymiarach, w zakresie od 31 x 31 mm do 92,7 x 92,7 mm dla GW i 140 x 140 mm dla GW2. Istnieje mo liwoêç zamawiania wycinaków pojedynczo. Opakowanie dla 2 lub 3 wycinaków stanowi kaseta metalowa K5. Sposób zamawiania np.: Wycinak WK 45,6. Wycinak WK 26,5 do otworów wst pnych pod WP. G owice do wycinania otworów typ GW, GW 2 S u à do wy ko ny wa nia otwo rów w bla chach sta lo wych o gru bo Êci do 2 mm. Wspó pra cu jà z wy ci na ka mi kwa dra to wy mi WK, wy ci na kiem uni wer sal nym WP i wy ci na ka mi okrà g y mi WO (wy ci na ki wg za mó wie nia). Na p dza ne pom pà H 700 i agre ga tem AH 300 lub AH 400. Do star cza ne w kasecie metalowej ra zem ze szpil ka mi M10 i M16 oraz M22 (dla GW 2). Szyb ko z à cze hy drau licz ne typ PT. Typ Masa D ugoêç Gwint [kg] [mm] t oczyska GW 1,7 165 M16 GW 2 2,9 230 M20 Wycinarka hydrauliczna typu WH 100 szpilka M10 Prze zna czo na do wy ci na nia otwo rów okrà g ych, kwa dra towych i pro sto kàt nych w bla chach sta lo wych o gru bo- Êci do 2 mm. Wspó pra cu je z wy ci na ka mi WO w za kre sie Êred nic 15 80mm (wy ci na ki wg za mó wie nia), WK i WP. Do star cza ne w kasecie metalowej K10 ra zem ze szpil ka mi M10 i M16. Ma sa: 3,9 kg D u goêç: 342 mm. szpilka M10 szpilka M16 Przyk adowa zawartoêç Wycinarka hydrauliczna typu WHP 1 Przeznaczona do wy ci na nia otwo rów okrà g ych, kwa dra to wych i pro sto kàt nych w bla chach sta lo wych o gru bo Êci do 2 mm. Wspó pracuje z wy ci na ka mi WO w zakresie Êrednic 15 60,5mm (wycinaki wg zamówienia), WK (maks. 68,5 x 68,5) i WP. Do star cza na w ka se cie me ta lo wej K13 ra zem ze szpil ka mi M10 i M16. Masa: 1,8 kg 12 Typ Zakres Êrednic Zakres WO [mm] WK [mm] GW do 97,5 GW do 140 szpilka M16 Przyk adowa zawartoêç Szpilki Do narz dzi WO-H, WH 100, GW, GW 2, WHP 1 szpilka M10 szpilka M16 67

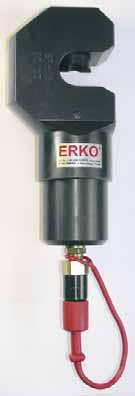

69 G owica typ GN 24 Wspó pracuje z pompà hydraulicznà H700 lub agregatem AH300, AH400. G owica GN 24 przeznaczona do rozcinania nakr tek skorodowanych lub uszkodzonych w zakresie od M8 M24 Wyposa ona w szybkoz àcze typ PT i dostarczana w kasecie metalowej K15. CiÊnienie robocze 630 bar Masa 3,9 kg D ugoêç 295 mm G owica typ GP 16 Wspó pracuje z pompà hydraulicznà H700 lub agregatem AH300, AH400. G owica GP 16 przeznaczona do bezodpadowego i bezodpryskowego przecinania pr tów o Êrednicy do 16 mm i Rm <= 600 MPa (stal St3, 18G2A, gatunek 45) oraz U Êrub (np. mocowanie izolatorów, budowlane pr ty stalowe). Wyposa ona w szybkoz àcze typ PT i dostarczana w kasecie metalowej K15. CiÊnienie robocze 630 bar Masa 5 kg D ugoêç 250 mm Szybkoz àcza Szybkoz àcze typ PM Do pompy H700 i AH300. Montowane na koƒcu przewodu hydraulicznego. Umo liwia szybkà wymian g owic wyposa onych w szybkoz àcze typu PT. CiÊnienie robocze 630 bar. Mo liwoêç wykonania przejêcia do zasilania urzàdzeƒ innych ni produkcji ERKO. 12 Szybkoz àcze typ PT Do g owic pracujàcych przy ciênieniu maks. 700 bar. Umo liwia wspó prac kilku g owic z jednà pompà H700 lub agregatem AH300. CiÊnienie robocze 630 bar. Mo liwoêç wykonania przejêcia umo liwiajàce zasilanie innych urzàdzeƒ ni produkcji ERKO przez nap dy hydrauliczne ERKO. 68

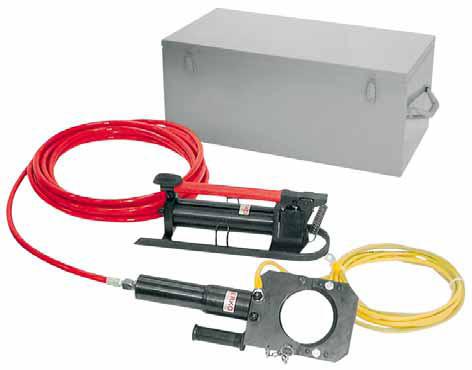

70 Zestawy do bezpiecznego ci cia kabli GC50-H700-E GC100-H700-E Zestawy do bezpiecznego ci cia kabli sà narz dziami przenoênymi o nap dzie no nym przeznaczonymi do ci cia kabli i przewodów Al i Cu, w których nie jest mo liwe okreêlenie jednoznacznoêci stanu beznapi ciowego. Dostarczane w kasecie metalowej K11. Maks. napi cie znamionowe 30 kv D ugoêç przewodu hydraulicznego 10 mb (na yczenie mo e byç d u szy). Linka uziemiajàca. Dane techniczne: GC50-H700-E Maksymalna Êrednica przewodu 50 mm, nieopancerzony lub opancerzony taêmà stalowà, W przypadku przewodów zbrojonych drutem (w tym AFL) lub taêmà stalowà, maksymalna Êrednica nie mo e przekraczaç 30 mm. Masa pompy 9,2 kg Masa g owicy 3,6 kg Zestawy posiadajà Atest stanowiàcy podstaw przyjmowania do eksploatacji przez Zakłady Energetyczne, elektrownie i zakłady przemysłowe oraz inne przedsi biorstwa wytwarzajàce, przesyłajàce lub urzytkujàce energi elektycznà. GC100-H700-E Maksymalna Êrednica przewodu 96 mm, nieopancerzony lub opancerzony taêmà stalowà. Nie stosowaç do przewodów zbrojonych drutem stalowym (w tym AFL). Masa pompy 9,2 kg Masa g owicy 7 kg G owica typ GC 50N Wspó pracuje z pompà hydraulicznài H700 i agregatem AH300, AH400. G owica typ GC 100 Wspó pracuje z pompà hydraulicznà H700 i agregatem AH300, AH400. Przeznaczona do ci cia przewodów i kabli Cu i Al o Êrednicy zewn trznej do 50 mm. W przypadku przewodów zbrojonych drutem (w tym AFL) lub taêmà stalowà, maksymalna Êrednica nie mo e przekraczaç 30 mm Wyposa ona w szybkoz àcze typ PT i dostarczona w kasecie metalowej K5. G o wi ca GC 100 s u y do ci cia prze wo dów i ka bli Cu i Al o Êred ni cy do 96 mm. Na rz dzia nie na le y sto so waç do ci cia prze wo dów na po wietrznych ze sta lo wà lin kà no Ênà. Wy po sa o na w szyb ko z à cze typ PT i do star czo na w ka se cie me ta lo wej K5. Ma sa D u goêç 7,0 kg 455 mm Masa D ugoêç 3,4 kg 355 mm 12 69

71 Obróbka szyn pràdowych Zastosowanie Funkcja / Urzàdzenie Stanowisko Nap d Ci cie SH405 (tylko SH400...) Gi cie SH401PLC-E / K Gi cie SH611 SH400 Wycinanie otworów SH403, SH404, SH409 Wciskanie nakr tek SH407 SH400 SILVER/GOLD/PLATINUM Odsadzanie SH406PLC Podpora szyn SH408 SH600 HGD HGD102+HGD103 (HGD104) HGD125 AH300; AH400 HC125 70

72 Wyposa enie stanowisk SH Wyposa enie Typ SH400 SH400PLC-Silver SH400PLC-Gold SH400PLC-Platinum Wk adka do precyzyjnego gi cia (wbudowany enkoder) Wk adka do powtarzalnego gi cia (wbudowana kraƒcówka) SH 401PLC-E SH 401PLC-K Gilotyna do ci cia szyn SH 405 Czujnik pomiaru d ugoêci ci tej szyny Wk adka do odsadzania szyn Dodatkowy boczny blat Wyd u ony pomiar d ugoêci L (zakres pomiarowy od 0 do 1020) SH 415PLC SH 406PLC SH 408PLC SH 418PLC Wycinak otworów okràg ych (wymiary standardowe wg katalogu) SH 403 Wycinak otworów owalnych (wymiary standardowe wg katalogu) SH 404 Wycinak otworów prostokàtnych (wymiary wg klienta: max przekàtna 21mm, bok nie krótszy ni 6,6mm) SH 409 Wk adka do wciskania nakr tek SH 407 Dodatkowa podpora szyny SH 408 Gi cie bez doginania (bez pomiaru spr ystoêci gi tej szyny) dok adnoêç powtarzalnoêci gi cia ±2º Gi cie z doginaniem (pomiar spr ystoêci gi tej szyny) dok adnoêç gi cia ±1º Pomiar wysokoêci H, dok adnoêç pomiaru 0,1mm Pomiar d ugoêci L, zakres pomiaru 0-500mm, dok adnoêç pomiaru 0,1mm Pomiar d ugoêci L, zakres pomiaru mm, dok adnoêç pomiaru 0,1mm Powtarzalne odsadzanie Stanowisko obróbki szyn pràdowych SH 400 SH 400 jest kompletnym, wysokowydajnym stanowiskiem roboczym przeznaczonym do ci cia, wycinania otworów, gi cia, odsadzania szyn miedzianych i aluminiowych oraz wciskania nakr tek. Pod sta wo we ce chy u yt ko we za pew nia jà ce wy daj nà i do k ad nà pra c to: p yn nie re gu lo wa ny czuj nik kà ta gi cia, wbu do wa ne li nia y po mia ro we (noniusze), pre cy zyj na re gu la cja wy so ko Êci korpusu wykonujàcego otwo ry (dok adnoêç 1 mm), wy ko ny wa nie otwo rów okrà g ych i owal nych bez gra tu ci cie szyn bez odksza ceƒ i gratu, sterowanie peda em (24V), wbudowany niezawodny nap d hydrauliczny wyposa enie standardowe Przy àcze do innych g owic produkcji ERKO (przewód hydrauliczny z szybkoz àczem PM 630 bar). wyposa enie dodatkowe zamawiane indywidualnie przez Klienta Dane techniczne Zasilanie: 3 x 230V/400V; 1,1 kw Sterowanie: 24V (peda ) CiÊnienie robocze: 630 bar (wyjêcie dodatkowe 630 bar) Obróbka szyn Al i Cu o wymiarach do 12 x 125 mm. Wymiary ca kowite (DxSxW): 1280 x 850 x 1420 mm. Masa z wyposa eniem standardowym 280 kg. Stanowisko obróbki szyn pràdowych SH 400PLC SH 400PLC przeznaczony do ci cia, wycinania otworów, gi cia, odsadzania szyn miedzianych i aluminiowych z elektronicznym pomiarem kàta i odleg oêci otworu od kraw dzi i czo a szyny wyposa ony w wyêwietlacz dotykowy. Mo liwoêç wciskania nakr tek. Silver Gold Platinium Pod sta wo we ce chy u yt ko we za pew nia jà ce wy daj nà i do k ad nà pra c to: programowalny, elektroniczny czujnik kàta gi cia (dok adnoêç ustawienia 1º), wbu do wa ne li nia y po mia ro we umo liwiajàce pozycjonowanie z dok adnoêcià 0,1mm, pre cy zyj na re gu la cja wy so ko Êci g o wi cy wy ko nu jà cej otwo ry (dok adnoêç 0,1mm), wy ko ny wa nie otwo rów okrà g ych i owal nych bez gra tu ci cie szyn bez odksza ceƒ i gratu, sterowanie peda em (24V), wbudowany niezawodny nap d hydrauliczny panel dotykowy zaprogramowany w trzech j zykach: polskim, rosyjskim i angielskim, automatyczna identyfikacja zainstalowanego oprzyrzàdowania korekta kàta gi cia uwzgl dniajàca elastycznoêç szyny elektroniczny pomiar d ugoêci ci tej szyny (do 6 m) elektroniczny pomiar d ugoêci gi tej i otworowanej szyny (do 1 m) powtarzalnoêç odsadzania szyn dodatkowy blat pochylana i obracana obudowa wyêwietlacza dotykowego Przy àcze do innych g owic produkcji ERKO (przewód hydrauliczny z szybkoz àczem PM 630 bar). Szkolenie i transport na terenie kraju u zamawiajàcego bezp atnie. Dane techniczne Zasilanie: 3 x 230V/400V; 1,4 kw Sterowanie: 24V (peda ) CiÊnienie robocze: 630 bar (wyjêcie dodatkowe 630 bar) Obróbka szyn Al i Cu o wymiarach do 12 x 125 mm. Wymiary ca kowite (DxSxW): 1400 x 930 x 1420 mm. Masa z wyposa eniem standardowym 355 kg

73 Stanowisko obróbki szyn pràdowych SH 600 Urzà dze nie jest prze no Ênym sta no wi skiem ro bo czym prze zna czo nym do wy kra wa nia otwo rów, gi cia, od sa dza nia szyn mie dzia nych i alu mi nio wych o mak sy mal nych wy mia rach 12 x 125 mm i wciskania nakr tek. Stan dar do wo wy po sa o ne w szyb ko z à cze typ PT. Za si la ne agre ga tem hy drau licz nym AH 300 lub AH 400 (poza wyposa eniem). Pod sta wo we ce chy u yt ko we za pew nia jà ce wy daj nà i do k ad nà pra c to: p yn nie re gu lo wa ny czuj nik kà ta gi cia, wbu do wa ne li nia y po mia ro we (noniusze), pre cy zyj na re gu la cja wy so ko Êci korpusu wykonujàcego otwo ry (dok adnoêç 1 mm), wy ko ny wa nie otwo rów okrà g ych i owal nych bez gra tu, odsadzanie szyn, wciskanie nakr tek. Wy mia ry: 790x530x350 mm. Ma sa: 89 kg (bez wyposa enia). Wyposa enie Typ SH600-Silver SH600-Gold SH600-Platinum Elektryczny przewód sterujàcy (do wspó pracy z agregatem AH300 lub AH400 SH 610 Elektroniczny ustawialny wskaênik kàta SH 611 Elektroniczne sterowanie wyborem operacji i cyklem obróbki SH 612 Wk adka do precyzyjnego gi cia (wbudowany enkoder) Wk adka do powtarzalnego gi cia (wbudowana kraƒcówka) Wk adka do odsadzania szyn SH 401PLC-E SH 401PLC-K SH 406PLC Wycinak otworów okràg ych (wymiary standardowe wg katalogu) SH 403 Wycinak otworów owalnych (wymiary standardowe wg katalogu) SH 404 Wycinak otworów prostokàtnych (wymiary wg klienta: max przekàtna 21mm, bok nie krótszy ni 6,6mm) SH 409 Wk adka do wciskania nakr tek SH 407 Dodatkowa podpora szyny SH 408 wyposa enie standardowe wyposa enie dodatkowe zamawiane indywidualnie przez klienta Wyposa enie stanowisk do obróbki szyn pràdowych Wy po sa e nie (kompletowane wg zamówienia) 1. Wk adka do gi cia typ SH 401PLC-E lub SH 401PLC-K (komplet stempel i matryca), za kres gi cia usta wia ny p yn nie (kàt ), promieƒ R10 2. Wy ci naki otwo rów typ SH 403: otwo ry pod Êru by M6 - M20 (komplet stempel i matryca), Wymiary standardowe: Oznaczenie Ârednica Pod Êrub otworu [mm] M SH 403 6,6 6,6 6 SH 403 8,5 8,5 8 SH SH SH SH Wycinaki typu SH 403 o dowolnej Êrednicy w zakresie od 6,6 do 21 mm sà dost pne na zamówienie. 3. Wy ci naki owalne ty pu SH 404 o wy mia rach A i B patrz tabela. Wymiary standardowe: Oznaczenie Wymiar A Wymiar B Pod Êrub [mm] [mm] M SH 404 8,5-12 8,5 12,0 8 SH ,0 10 SH ,0 18,0 12 SH ,0 21,0 16 Inne wymiary A i B wycinaków owalnych typu SH 404 dost pne na zamówienie (maks. 21 mm). 4. Gilotyna do ci cia szyn typ SH 405 wspó pracujàca z czujnikiem pomiary d ugoêci ci tej szyny SH 415PLC 5. Wk ad ka do od sa dza nia szyn typ SH 406PLC 6. Wk adka do wciskania nakr tek typ SH 407. Umo liwia wciskanie ko nie y nakr tek od M6 M12 w szyny pràdowe. Wykonanie na indywidualne zamówienie, wg wzoru klienta. B A 7. Podpora szyn typ SH 408. WyskoÊç regulowana mm. SzerokoÊç 300 mm. 8. Dodatkowy blat boczny SH 408PLC 9. Wyd u ony pomiar d ugoêci SH 418PLC 10. Wycinak otworów prostokàtnych SH 409 Inne wyposa enie wg indywidualnych porzeb klienta. Sposób zamawiania Przyk adowe zamówienie: 1. Stanowisko SH 400PLC-GOLD 1 szt. 2. Czujnik pomiaru d ugoêci szyny SH 415PLC 1 szt. 3. Wycinaki otworów okràg ych: SH 403-8,5 1szt. SH szt. 4. Wycinak otworów owalnych: SH szt. 5. Podpora szyn SH Gi cie SH 401PLC-E 72 Wycinanie otworów SH 403, SH 404, SH 409 Ci cie SH 405 Odsadzanie SH 406PLC Wciskanie nakr tek SH 407 Podpora szyn SH 408 Wk adka do powtarzalnego gi cia SH 401PLC-K

74 Gi tarko-dziurkarka typ HGD 125 Gi tar ko-dziur kar ka typ HGD 125 jest urzà dze niem hy drau licz nym prze zna czo nym do wy gi na nia szyn prà do wych (Al i Cu) oraz do wy ci na nia w nich otwo rów. Stan dar do wo wy po sa o na jest w szyb ko z à cze hy drau licz ne typ PT i li nia y do ustawiania pozycji szyny. Wspó pra cu je z agre ga tem hy drau licz nym typ AH 300, AH 400. Do prac do ryw czych mo na sto so waç pom p hy drau licz nà typ H 700. gi cie szyn Wycinak otworów i oprawa stempli wycinanie otworów 1 Stempel 2 Oprawa stempli typ HGD102 3 Matryca 1+3 = Wycinak typ HGD103 (lub HGD104) Wyginak szyn HGD 121 Przeznaczony do wyginania szyn pràdowych. Zakres kàta gi cia: 0 90 Komplet sk ada si ze stempla i matrycy. Mak sy mal ne wy mia ry szyn: 10x125 mm Za kres kà ta gi cia: 0 90 Za kres wy ci na nych otwo rów: okrà g e: 6,6 21 mm owal ne: od 8,5 do 21 mm Ci Ênie nie ro bo cze: 630 bar Wy mia ry: 545x323x230 mm Ma sa: 42 kg. WYPOSA ENIE Gi tarko-dziurkarka typ HGD 125 jest dostarczana z elementami wg zamówienia. 1. Wyginak szyn typ HGD 121 (kàt gi cia 0 90 ) (komplet stempel i matryca). 2. Oprawa stempli do wycinania otworów typ HGD 102 (jedna do wszystkich stempli). 3. Wycinak otworów okràg ych typ HGD 103 (komplet stempel i matryca). Wy ci na ki ty pu HGD 103 o-do wol nej Êred ni cy w za kre sie od 6,6 do 21 mm dost pne sà na zamówienie. Standardowe wymiary wycinaków okràg ych: Oznaczenie Ârednica Pod Êrub otworu [mm] M HGD 103 6,6 6,6 6 HGD 103 8,5 8,5 8 HGD HGD HGD HGD Wy ci na ki owalne ty pu HGD 104 o wy mia rach A i B patrz tabela. Inne wymiary A i B wycinaków owalnych typu HGD 104 dost pne na zamówienie (maks. 21 mm). Wymiary standardowe Oznaczenie Wymiar A Wymiar B Pod Êrub [mm] [mm] M HGD 104 8,5-12 8,5 12,0 8 HGD ,0 16,0 10 HGD ,0 18,0 12 HGD ,0 21, Elek trycz ny czuj nik kà ta gi cia typ HGD 105 (kraƒcówka). Za pew nia po wta rzalnoêç kàta do ±1. Wspó pra cu je z agre ga tem AH 300 lub AH 400. B A Stempel Matryca SPOSÓB ZAMAWIANIA Przyk adowe zamówienie: 1. Gi tarko-dziurkarka typ HGD szt. 2. Wyginak szyn HGD szt. 3. Oprawa stempli HGD szt. 4. Wycinaki otworów okràg ych: HGD 103-8,5 1szt. HGD szt. 5. Wycinaki otworu HGD , szt. Gilotyna typ HC 125 Przeznaczona do przecinania szyn pràdowych Al i Cu: Maksymalne wymiary szyny Al lub Cu: 12 x 125 mm. Ci cie bez deformowania i bez gratu. Standardowo wyposa ona w szybkoz àcze hydrauliczne PT. Nap d hydrauliczny: agregat AH 300, AH 400. Do prac dorywczych mo na stosowaç pom p hy drau licz nà typ H 700. CiÊnienie robocze 630 bar. 13 Wymiary: 397 x 247 x 239 mm Masa: 32 kg 73

75 Praska pneumatyczna PP 8 Uk ad sterowania SP 1 Âciàgacz izolacji typ PSI 4 Praska pneumatyczna typ PP 8 jest stacjonarnym urzàdzeniem przeznaczonym do zaprasowywania koƒcówek kablowych na przewodzie o przekroju do 6 mm 2 i koƒcówek tulejkowych o przekroju 0,5 50 mm 2. Praska wspó pracuje z g owicà typ PPH 11, PPH 12 oraz PPH 13. Praska wspó pracuje z uk adem sterownia SP 1. Zasilanie: spr one powietrze P=0,6 0,8 Mpa. Sterowanie: peda pneumatyczny. SzybkoÊç 50 cykli/min; wydajnoêç zale na od operatora. Uk ad sterowania do prasek pneumatycznych PP 8 i PP 19, zapewniajàcy sta e parametry pracy narz dzi pneumatycznych. Zasilanie powietrzem: spr one powietrze 0,5 1,0 MPa. Zasilanie elektryczne: 230V AC Sterowanie: 24V DC (peda elektryczny). Praska pneumatyczna PP 19 G owice G owica PPH 11 wyposa ona w matryce wg zamówienia klienta. Praska pneumatyczna PP 19 jest stacjonarnym urzàdzeniem przeznaczonym do zaprasowywania koƒcówek kablowych o przekroju 0,5 25 mm 2 oraz do ci cia przewodów Cu wielodrutowych w izolacji polwinitowej w zakresie do 25 mm 2. Praska wspó pracuje z g owicami PPH11, PPH12 i PPH13. Praska wspó pracuje z uk adem sterownia SP 1. Zasilanie: spr one powietrze P=0,6 0,8 Mpa. Sterowanie: peda pneumatyczny. SzybkoÊç: 25 cykli/min; wydajnoêç zale na od operatora. Praska standardowo wspó pracuje z g owicà PPH 13 do ci cia kabli oraz PPH 11, PPH 12, które mogà byç wyposa one w matryce jak ni ej. Symbol Rodzaje zaprasowywanych koƒcówek matryc E 11-6-MZ KOE, KWE, KOV, KWV, MSE, TSE, KLE, KLK kable 1 6 mm 2 A 11-6-MZ KOA, KWA, KLA, KLB kable 1 6 mm 2 S 11-6-PP-8 MS, TS kable 1 6 mm 2 T MZ TA, TE kable 6, 10, 16 mm 2 T MZ TA, TE kable 25 i 35 mm 2 T 50-MZ TA, TE kable 50 mm 2 Uwaga: na za mó wie nie mo li we jest wy ko na nie matryc dla koƒ có wek tu lej ko wych TA, TE na ka ble o-prze kro jach 0,35 4 mm 2 lub innych. G owica PPH 12 wyposa ona w matryce wg zamówienia klienta. 14 Âciàgacz izolacji typ PSI 4 jest stacjonarnym urzàdzeniem pneumatycznym przeznaczonym do nacinania i zdejmowania izolacji z przewodów o przekroju 0,25 4mm 2 na d ugoêci do 20 mm. Izolacj z przewodów mo na zdejmowaç ca kowicie, lub tylko nacinaç i zsuwaç ok. 1mm. Urzàdzenie wyposa one jest w bezawaryjne elementy pneumatyki (si owniki z t umikami ha asu, zespó przygotowania powietrza, zawory i inne). Charakteryzuje si p ynnà regulacjà d ugoêci nacinania i Êciàgania izolacji oraz ustawianà g bokoêcià naci cia. Zasilanie: spr one powietrze P=0,6 MPa. Sterowanie: peda pneumatyczny. Maks. przekrój przewodu: 4mm 2 Maks. d ugoêç zdejmowanej izolacji: 20 mm. SzybkoÊç: 60 cykli/min. WydajnoÊç zale na od operatora (na stanowisku próbnym wynios a ~ 900 cykli/godz). Symbol matryc Rodzaje zaprasowywanych koƒcówek SA KOA, KWA, KLA, KLB kable mm 2 SE KOE, KWE, KOV, KWV, MSE, TSE, KLE, KLK kable mm 2 ST TA, TE kable mm 2 SD Koƒcówki i z àczki rurowe Al i Cu kable mm 2 G owica PPH 13. Zakres ci cia do 16 mm 2. Na specjalne zamówienie do 25 mm 2 (dla praski PP 8). 74

76 Materia y reklamowe Tablica wymiary: 60,5 x 77,5 cm Plakat wymiary: 68 x 98 cm Baner wymiary: 180 x 100 cm Flaga Gablota ekspozycyjna 15 75

77 Notatki
