AUDYT EFEKTYWNOŚCI EKOLOGICZNEJ BUDYNKÓW SZKOŁY I PRZEDSZKOLA w Zespole Szkolno-Przedszkolnym przy ul. Wojska Polskiego 8 i 8B w Sępopolu

Transkrypt

1 doradztwo energetyczne Warszawa, ul. Obwodowa 11 j tel , tel./fax: argoxee@poczta.fm, argoxee@argoxee.com.pl AUDYT EFEKTYWNOŚCI EKOLOGICZNEJ BUDYNKÓW SZKOŁY I PRZEDSZKOLA w Zespole Szkolno-Przedszkolnym przy ul. Wojska Polskiego 8 i 8B w Sępopolu wykonany zgodnie wytycznymi określonymi w załączniku nr 5 do Regulaminu konkursu o dofinansowanie ze środków Europejskiego Obszaru Gospodarczego przedsięwzięć w ramach Programu Operacyjnego PL04 Oszczędzanie energii i promowanie odnawialnych źródeł energii Zamawiający Gmina Sępopol ul. 22 Lipca Sępopol Data wykonania lipiec 2013 r.

2 AUDYT EFEKTYWNOŚCI EKOLOGICZNEJ SPIS TREŚCI 1. INFORMACJE OGÓLNE Podstawa do sporządzania audytu efektywności ekologicznej Uprawnienia do sporządzania audytu efektywności ekologicznej Sposób sporządzenia audytu efektywności ekologicznej OCENA CHARAKTERYSTYKI ENERGETYCZNEJ BUDYNKÓW (PRZED MODERNIZACJĄ) OCENA PLANOWANEJ CHARAKTERYSTYKI ENERGETYCZNEJ BUDYNKÓW (PO MODERNIZACJI) ZAPOTRZEBOWANIE NA MOC I ENERGIĘ Obliczania efektu energetycznego w wyniku modernizacji lokalnej sieci ciepłowniczej OBLICZENIE EFEKTU ENERGETYCZNEGO PROJEKTU - ZESTAWIENIE ZAPOTRZEBOWANIA NA ENERGIĘ KOŃCOWĄ WG NOŚNIKÓW ENERGII DLA STANU PRZED I PO REALIZACJI PROJEKTU OBLICZENIA PLANOWANEGO EFEKTU EKOLOGICZNEGO PROJEKTU OGRANICZENIA LUB UNIKNIĘCIA EMISJI CO OBLICZENIA EFEKTYWNOŚCI EKONOMICZNEJ OPIS TECHNICZNY ROBÓT PLANOWANYCH DO REALIZACJI WRAZ Z UPROSZCZONYM PRZEDMIAREM Budynek szkoły przy ul. Wojska Polskiego 8 w Sępopolu Budynek przedszkola przy ul. Wojska Polskiego 8B w Sępopolu Podsumowanie ZAŁĄCZNIK ZAŁĄCZNIK ZAŁĄCZNIK ZAŁĄCZNIK ZAŁĄCZNIK ZAŁĄCZNIK ZAŁĄCZNIK ZAŁĄCZNIK

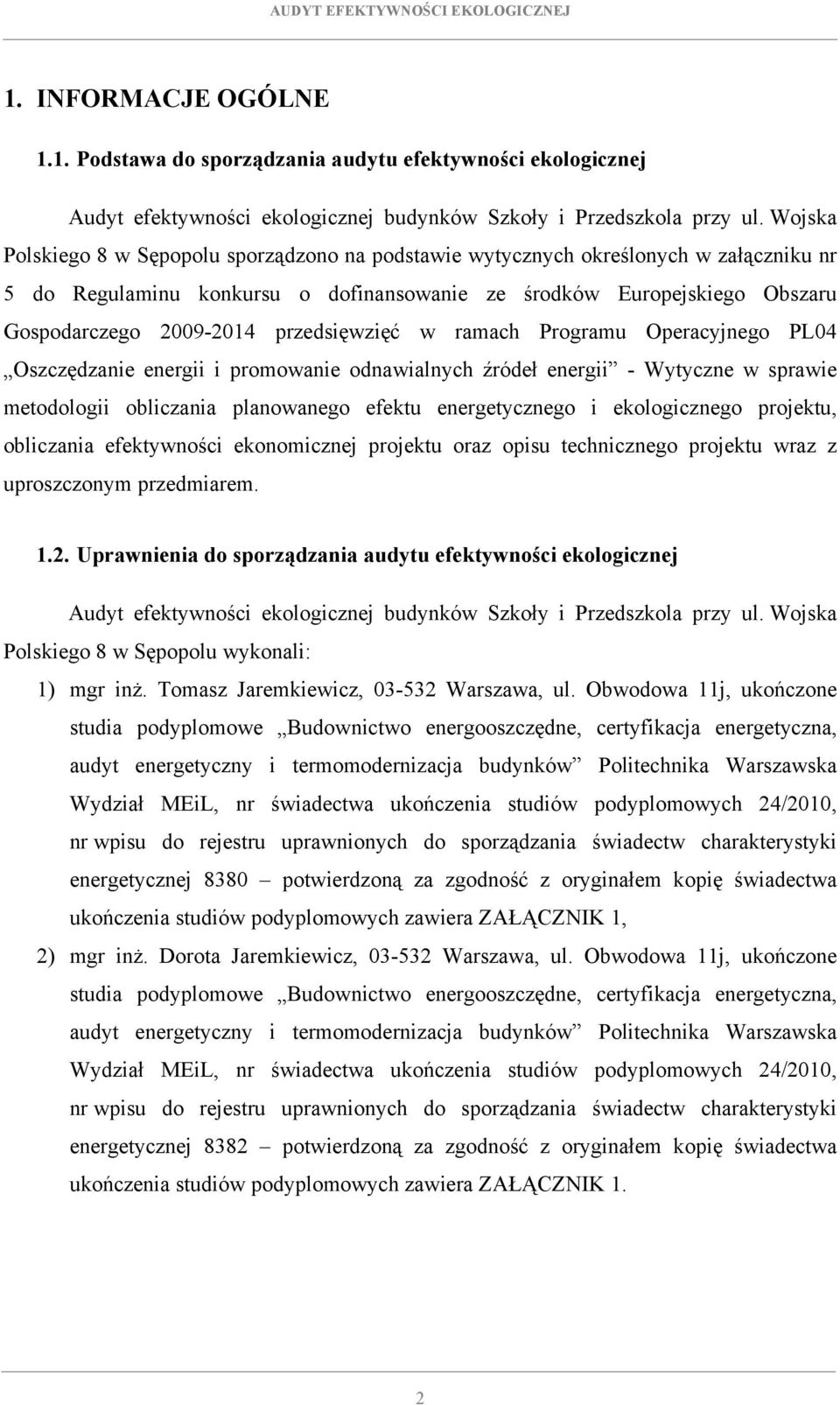

3 AUDYT EFEKTYWNOŚCI EKOLOGICZNEJ 1. INFORMACJE OGÓLNE 1.1. Podstawa do sporządzania audytu efektywności ekologicznej Audyt efektywności ekologicznej budynków Szkoły i Przedszkola przy ul. Wojska Polskiego 8 w Sępopolu sporządzono na podstawie wytycznych określonych w załączniku nr 5 do Regulaminu konkursu o dofinansowanie ze środków Europejskiego Obszaru Gospodarczego przedsięwzięć w ramach Programu Operacyjnego PL04 Oszczędzanie energii i promowanie odnawialnych źródeł energii - Wytyczne w sprawie metodologii obliczania planowanego efektu energetycznego i ekologicznego projektu, obliczania efektywności ekonomicznej projektu oraz opisu technicznego projektu wraz z uproszczonym przedmiarem Uprawnienia do sporządzania audytu efektywności ekologicznej Audyt efektywności ekologicznej budynków Szkoły i Przedszkola przy ul. Wojska Polskiego 8 w Sępopolu wykonali: 1) mgr inż. Tomasz Jaremkiewicz, Warszawa, ul. Obwodowa 11j, ukończone studia podyplomowe Budownictwo energooszczędne, certyfikacja energetyczna, audyt energetyczny i termomodernizacja budynków Politechnika Warszawska Wydział MEiL, nr świadectwa ukończenia studiów podyplomowych 24/2010, nr wpisu do rejestru uprawnionych do sporządzania świadectw charakterystyki energetycznej 8380 potwierdzoną za zgodność z oryginałem kopię świadectwa ukończenia studiów podyplomowych zawiera ZAŁĄCZNIK 1, 2) mgr inż. Dorota Jaremkiewicz, Warszawa, ul. Obwodowa 11j, ukończone studia podyplomowe Budownictwo energooszczędne, certyfikacja energetyczna, audyt energetyczny i termomodernizacja budynków Politechnika Warszawska Wydział MEiL, nr świadectwa ukończenia studiów podyplomowych 24/2010, nr wpisu do rejestru uprawnionych do sporządzania świadectw charakterystyki energetycznej 8382 potwierdzoną za zgodność z oryginałem kopię świadectwa ukończenia studiów podyplomowych zawiera ZAŁĄCZNIK 1. 2

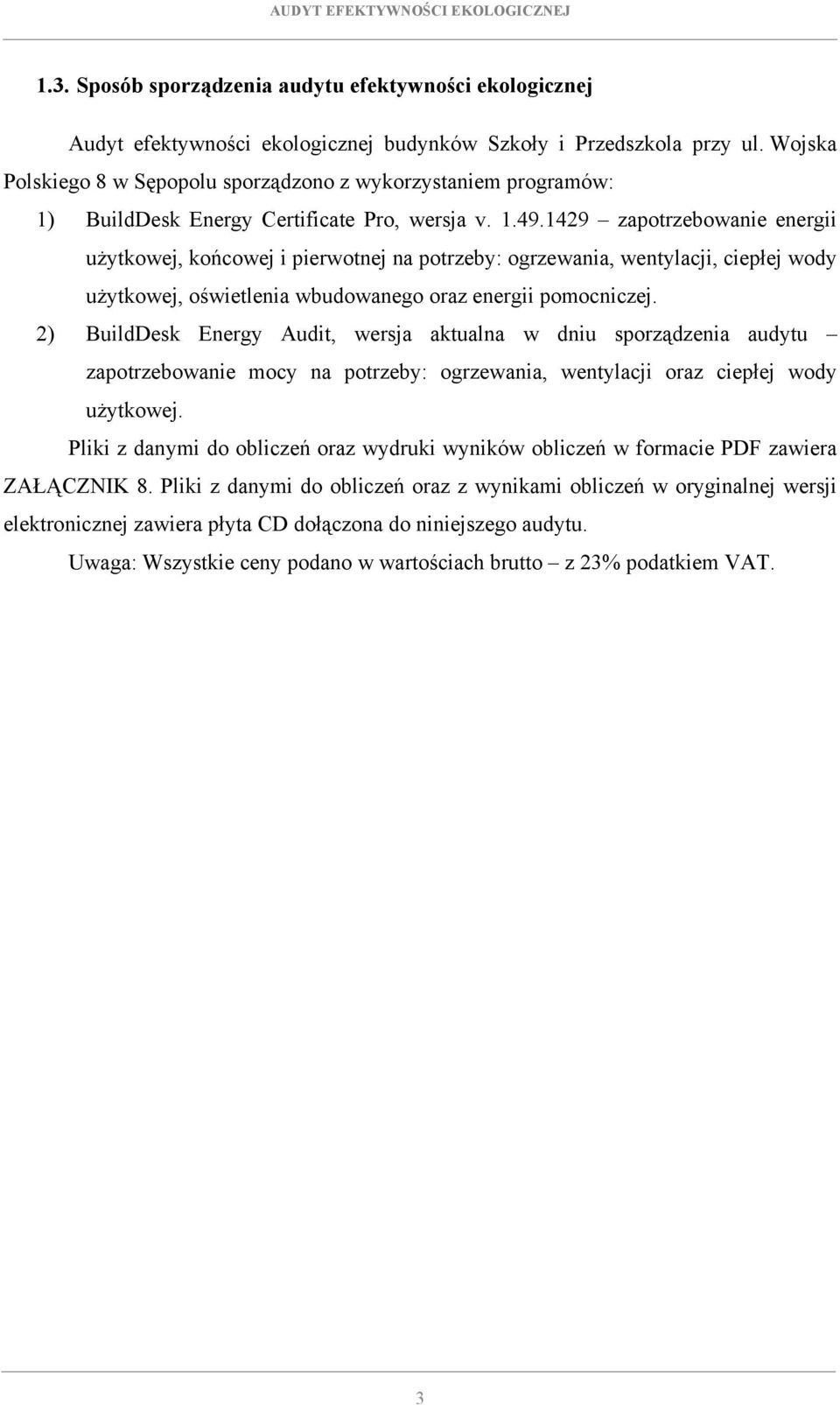

4 AUDYT EFEKTYWNOŚCI EKOLOGICZNEJ 1.3. Sposób sporządzenia audytu efektywności ekologicznej Audyt efektywności ekologicznej budynków Szkoły i Przedszkola przy ul. Wojska Polskiego 8 w Sępopolu sporządzono z wykorzystaniem programów: 1) BuildDesk Energy Certificate Pro, wersja v zapotrzebowanie energii użytkowej, końcowej i pierwotnej na potrzeby: ogrzewania, wentylacji, ciepłej wody użytkowej, oświetlenia wbudowanego oraz energii pomocniczej. 2) BuildDesk Energy Audit, wersja aktualna w dniu sporządzenia audytu zapotrzebowanie mocy na potrzeby: ogrzewania, wentylacji oraz ciepłej wody użytkowej. Pliki z danymi do obliczeń oraz wydruki wyników obliczeń w formacie PDF zawiera ZAŁĄCZNIK 8. Pliki z danymi do obliczeń oraz z wynikami obliczeń w oryginalnej wersji elektronicznej zawiera płyta CD dołączona do niniejszego audytu. Uwaga: Wszystkie ceny podano w wartościach brutto z 23% podatkiem VAT. 3

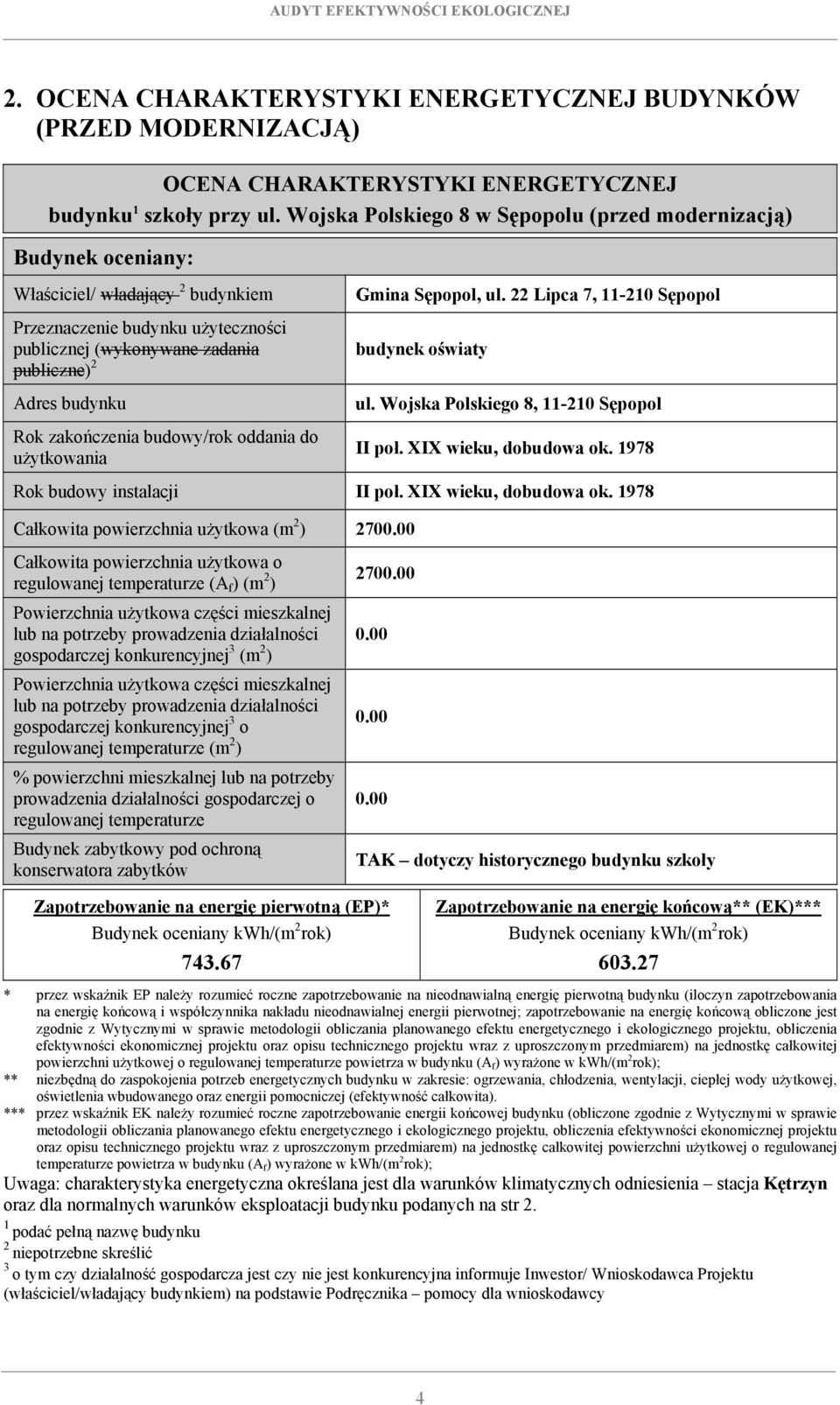

5 AUDYT EFEKTYWNOŚCI EKOLOGICZNEJ 2. OCENA CHARAKTERYSTYKI ENERGETYCZNEJ BUDYNKÓW (PRZED MODERNIZACJĄ) OCENA CHARAKTERYSTYKI ENERGETYCZNEJ budynku 1 szkoły przy ul. Wojska Polskiego 8 w Sępopolu (przed modernizacją) Budynek oceniany: Właściciel/ władający 2 budynkiem Przeznaczenie budynku użyteczności publicznej (wykonywane zadania publiczne) 2 Adres budynku Rok zakończenia budowy/rok oddania do użytkowania Gmina Sępopol, ul. 22 Lipca 7, Sępopol budynek oświaty ul. Wojska Polskiego 8, Sępopol II poł. XIX wieku, dobudowa ok Rok budowy instalacji II poł. XIX wieku, dobudowa ok Całkowita powierzchnia użytkowa (m 2 ) Całkowita powierzchnia użytkowa o regulowanej temperaturze (A f ) (m 2 ) Powierzchnia użytkowa części mieszkalnej lub na potrzeby prowadzenia działalności gospodarczej konkurencyjnej 3 (m 2 ) Powierzchnia użytkowa części mieszkalnej lub na potrzeby prowadzenia działalności gospodarczej konkurencyjnej 3 o regulowanej temperaturze (m 2 ) % powierzchni mieszkalnej lub na potrzeby prowadzenia działalności gospodarczej o regulowanej temperaturze Budynek zabytkowy pod ochroną konserwatora zabytków Zapotrzebowanie na energię pierwotną (EP)* Budynek oceniany kwh/(m 2 rok) TAK dotyczy historycznego budynku szkoły Zapotrzebowanie na energię końcową** (EK)*** Budynek oceniany kwh/(m 2 rok) * przez wskaźnik EP należy rozumieć roczne zapotrzebowanie na nieodnawialną energię pierwotną budynku (iloczyn zapotrzebowania na energię końcową i współczynnika nakładu nieodnawialnej energii pierwotnej; zapotrzebowanie na energię końcową obliczone jest zgodnie z Wytycznymi w sprawie metodologii obliczania planowanego efektu energetycznego i ekologicznego projektu, obliczenia efektywności ekonomicznej projektu oraz opisu technicznego projektu wraz z uproszczonym przedmiarem) na jednostkę całkowitej powierzchni użytkowej o regulowanej temperaturze powietrza w budynku (A f ) wyrażone w kwh/(m 2 rok); ** niezbędną do zaspokojenia potrzeb energetycznych budynku w zakresie: ogrzewania, chłodzenia, wentylacji, ciepłej wody użytkowej, oświetlenia wbudowanego oraz energii pomocniczej (efektywność całkowita). *** przez wskaźnik EK należy rozumieć roczne zapotrzebowanie energii końcowej budynku (obliczone zgodnie z Wytycznymi w sprawie metodologii obliczania planowanego efektu energetycznego i ekologicznego projektu, obliczenia efektywności ekonomicznej projektu oraz opisu technicznego projektu wraz z uproszczonym przedmiarem) na jednostkę całkowitej powierzchni użytkowej o regulowanej temperaturze powietrza w budynku (A f ) wyrażone w kwh/(m 2 rok); Uwaga: charakterystyka energetyczna określana jest dla warunków klimatycznych odniesienia stacja Kętrzyn oraz dla normalnych warunków eksploatacji budynku podanych na str 2. 1 podać pełną nazwę budynku 2 niepotrzebne skreślić 3 o tym czy działalność gospodarcza jest czy nie jest konkurencyjna informuje Inwestor/ Wnioskodawca Projektu (właściciel/władający budynkiem) na podstawie Podręcznika pomocy dla wnioskodawcy 4

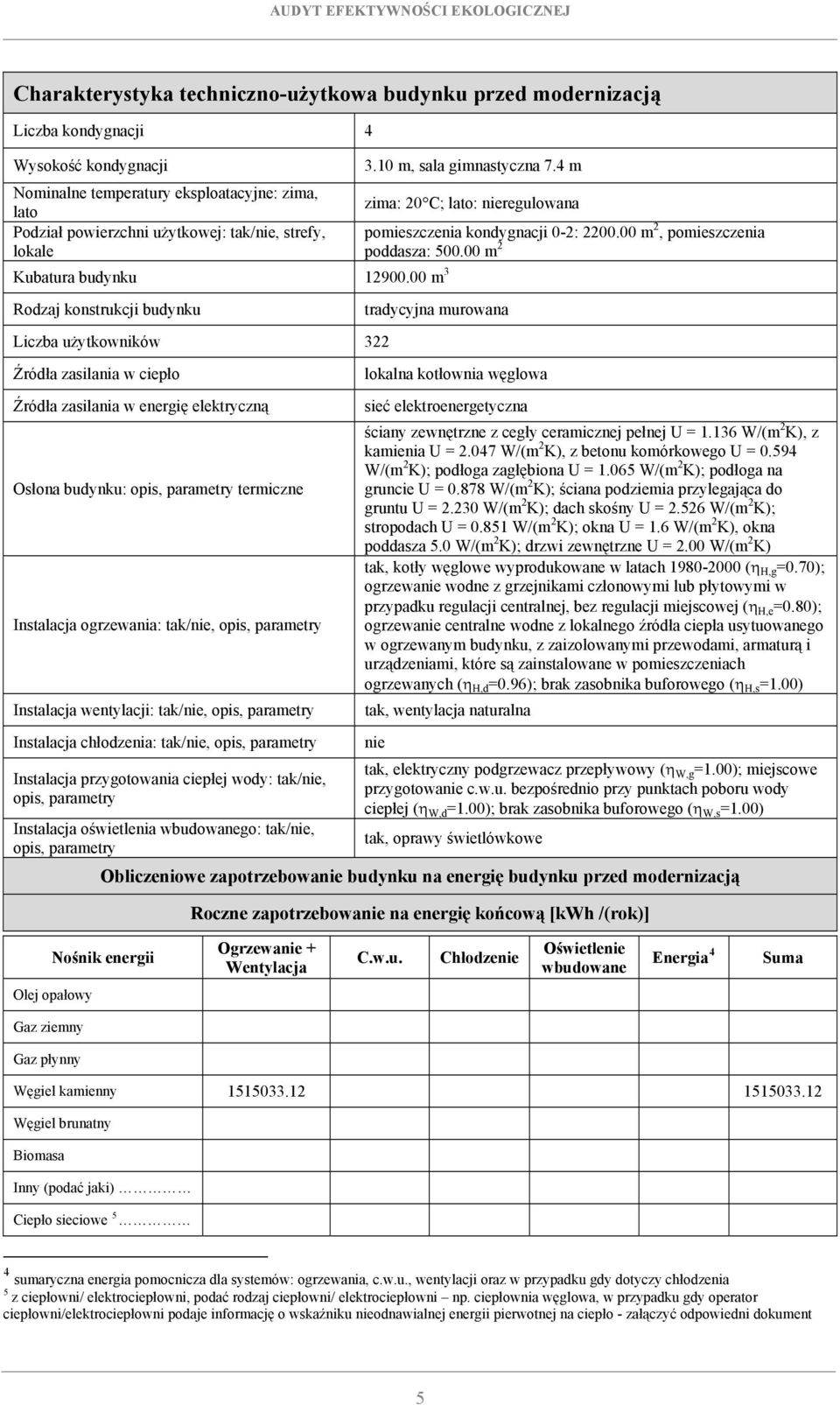

6 AUDYT EFEKTYWNOŚCI EKOLOGICZNEJ Charakterystyka techniczno-użytkowa budynku przed modernizacją Liczba kondygnacji 4 Wysokość kondygnacji 3.10 m, sala gimnastyczna 7.4 m Nominalne temperatury eksploatacyjne: zima, lato zima: 20 C; lato: nieregulowana Podział powierzchni użytkowej: tak/nie, strefy, lokale pomieszczenia kondygnacji 0-2: m 2, pomieszczenia poddasza: m 2 Kubatura budynku m 3 Rodzaj konstrukcji budynku Liczba użytkowników 322 Źródła zasilania w ciepło Źródła zasilania w energię elektryczną Osłona budynku: opis, parametry termiczne Instalacja ogrzewania: tak/nie, opis, parametry Instalacja wentylacji: tak/nie, opis, parametry Instalacja chłodzenia: tak/nie, opis, parametry Instalacja przygotowania ciepłej wody: tak/nie, opis, parametry Instalacja oświetlenia wbudowanego: tak/nie, opis, parametry tradycyjna murowana lokalna kotłownia węglowa sieć elektroenergetyczna ściany zewnętrzne z cegły ceramicznej pełnej U = W/(m 2 K), z kamienia U = W/(m 2 K), z betonu komórkowego U = W/(m 2 K); podłoga zagłębiona U = W/(m 2 K); podłoga na gruncie U = W/(m 2 K); ściana podziemia przylegająca do gruntu U = W/(m 2 K); dach skośny U = W/(m 2 K); stropodach U = W/(m 2 K); okna U = 1.6 W/(m 2 K), okna poddasza 5.0 W/(m 2 K); drzwi zewnętrzne U = 2.00 W/(m 2 K) tak, kotły węglowe wyprodukowane w latach (η H,g =0.70); ogrzewanie wodne z grzejnikami członowymi lub płytowymi w przypadku regulacji centralnej, bez regulacji miejscowej (η H,e =0.80); ogrzewanie centralne wodne z lokalnego źródła ciepła usytuowanego w ogrzewanym budynku, z zaizolowanymi przewodami, armaturą i urządzeniami, które są zainstalowane w pomieszczeniach ogrzewanych (η H,d =0.96); brak zasobnika buforowego (η H,s =1.00) tak, wentylacja naturalna nie tak, elektryczny podgrzewacz przepływowy (η W,g =1.00); miejscowe przygotowanie c.w.u. bezpośrednio przy punktach poboru wody ciepłej (η W,d =1.00); brak zasobnika buforowego (η W,s =1.00) tak, oprawy świetlówkowe Obliczeniowe zapotrzebowanie budynku na energię budynku przed modernizacją Roczne zapotrzebowanie na energię końcową [kwh /(rok)] Nośnik energii Ogrzewanie + Wentylacja C.w.u. Chłodzenie Oświetlenie wbudowane Energia 4 Suma Olej opałowy Gaz ziemny Gaz płynny Węgiel kamienny Węgiel brunatny Biomasa Inny (podać jaki) Ciepło sieciowe 5 4 sumaryczna energia pomocnicza dla systemów: ogrzewania, c.w.u., wentylacji oraz w przypadku gdy dotyczy chłodzenia 5 z ciepłowni/ elektrociepłowni, podać rodzaj ciepłowni/ elektrociepłowni np. ciepłownia węglowa, w przypadku gdy operator ciepłowni/elektrociepłowni podaje informację o wskaźniku nieodnawialnej energii pierwotnej na ciepło - załączyć odpowiedni dokument 5

7 AUDYT EFEKTYWNOŚCI EKOLOGICZNEJ Energia elektryczna na potrzeby budynku z sieci elektroenergetycznej Energia elektryczna wyprodukowana w miejscu, zużyta na potrzeby budynku lub wyeksportowana do sieci (podawać ze znakiem minus) Łącznie zapotrzebowanie budynku na energię końcową netto [kwh /(rok)] Podział zapotrzebowania energii Roczne jednostkowe zapotrzebowanie na energię użytkową [kwh/(m 2 rok)] Ogrzewanie + Wentylacja C.w.u. Chłodzenie Oświetlenie wbudowane Energia 4 Suma Wartość [kwh/m 2 rok)] Udział [%] Roczne jednostkowe zapotrzebowanie na energię końcową [kwh/(m 2 rok)] Ogrzewanie + Wentylacja C.w.u. Chłodzenie Oświetlenie wbudowane Energia 4 Suma Wartość [kwh/m 2 rok)] Udział [%] Roczne jednostkowe zapotrzebowanie na energię pierwotną [kwh/(m 2 rok) Ogrzewanie + Wentylacja C.w.u. Chłodzenie Oświetlenie wbudowane Energia 4 Suma Wartość [kwh/m 2 rok)] Udział [%] Uwagi w zakresie możliwości zmniejszenia zapotrzebowania na energię końcową dotyczy stanu przed modernizacją 1) Możliwe zmiany w zakresie osłony zewnętrznej budynku: Ocieplenie ścian zewnętrznych części dobudowanej, dachu części historycznej, stropodachu nad salą gimnastyczną, podłogi na gruncie oraz podłogi w podziemiu. Wymiana niewymienionych okien. Ze względu na zalecenia konserwatorskie nie jest możliwe ocieplenie ścian zewnętrznych historycznej części szkoły (niewykonalne pod względem prawnym). W związku z powyższym nie jest możliwe ocieplenie ścian podziemia przylegających do gruntu w historycznej części szkoły (niewykonalne pod względem technicznym). 2) Możliwe zmiany w zakresie techniki instalacyjnej i źródeł energii: Wymiana kotłów ze zmianą nośnika energii na OZE. Wymiana pionów i poziomów, wymiana niewymienionych grzejników, montaż zaworów termostatycznych. Izolacja przewodów zgodnie z WT. 3) Możliwe zmiany w zakresie oświetlenia wbudowanego: Brak uwag. 4) Możliwe zmiany ograniczające zapotrzebowanie na energię końcową związane z korzystaniem z ciepłej wody użytkowej: Brak uwag. 5) Możliwe zmiany ograniczające zapotrzebowanie na energię końcową związane z energią pomocniczą: Wymiana pomp obiegowych, montaż automatyki. 6) Możliwe zmiany ograniczające zapotrzebowanie na energię końcową w czasie eksploatacji budynku: Brak uwag. 7) Inne uwagi osoby sporządzającej ocenę charakterystyki energetycznej: 6

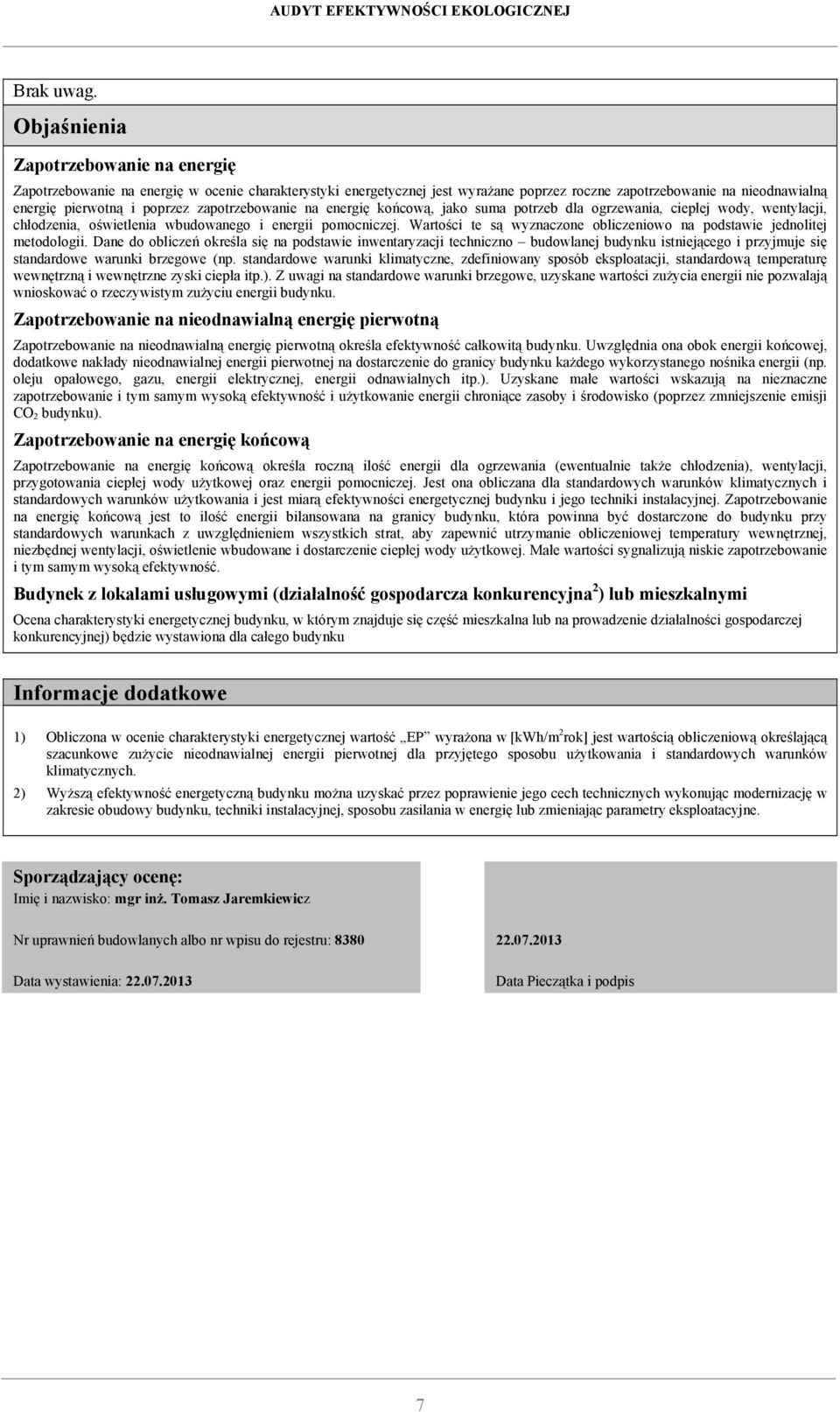

8 AUDYT EFEKTYWNOŚCI EKOLOGICZNEJ Brak uwag. Objaśnienia Zapotrzebowanie na energię Zapotrzebowanie na energię w ocenie charakterystyki energetycznej jest wyrażane poprzez roczne zapotrzebowanie na nieodnawialną energię pierwotną i poprzez zapotrzebowanie na energię końcową, jako suma potrzeb dla ogrzewania, ciepłej wody, wentylacji, chłodzenia, oświetlenia wbudowanego i energii pomocniczej. Wartości te są wyznaczone obliczeniowo na podstawie jednolitej metodologii. Dane do obliczeń określa się na podstawie inwentaryzacji techniczno budowlanej budynku istniejącego i przyjmuje się standardowe warunki brzegowe (np. standardowe warunki klimatyczne, zdefiniowany sposób eksploatacji, standardową temperaturę wewnętrzną i wewnętrzne zyski ciepła itp.). Z uwagi na standardowe warunki brzegowe, uzyskane wartości zużycia energii nie pozwalają wnioskować o rzeczywistym zużyciu energii budynku. Zapotrzebowanie na nieodnawialną energię pierwotną Zapotrzebowanie na nieodnawialną energię pierwotną określa efektywność całkowitą budynku. Uwzględnia ona obok energii końcowej, dodatkowe nakłady nieodnawialnej energii pierwotnej na dostarczenie do granicy budynku każdego wykorzystanego nośnika energii (np. oleju opałowego, gazu, energii elektrycznej, energii odnawialnych itp.). Uzyskane małe wartości wskazują na nieznaczne zapotrzebowanie i tym samym wysoką efektywność i użytkowanie energii chroniące zasoby i środowisko (poprzez zmniejszenie emisji CO 2 budynku). Zapotrzebowanie na energię końcową Zapotrzebowanie na energię końcową określa roczną ilość energii dla ogrzewania (ewentualnie także chłodzenia), wentylacji, przygotowania ciepłej wody użytkowej oraz energii pomocniczej. Jest ona obliczana dla standardowych warunków klimatycznych i standardowych warunków użytkowania i jest miarą efektywności energetycznej budynku i jego techniki instalacyjnej. Zapotrzebowanie na energię końcową jest to ilość energii bilansowana na granicy budynku, która powinna być dostarczone do budynku przy standardowych warunkach z uwzględnieniem wszystkich strat, aby zapewnić utrzymanie obliczeniowej temperatury wewnętrznej, niezbędnej wentylacji, oświetlenie wbudowane i dostarczenie ciepłej wody użytkowej. Małe wartości sygnalizują niskie zapotrzebowanie i tym samym wysoką efektywność. Budynek z lokalami usługowymi (działalność gospodarcza konkurencyjna 2 ) lub mieszkalnymi Ocena charakterystyki energetycznej budynku, w którym znajduje się część mieszkalna lub na prowadzenie działalności gospodarczej konkurencyjnej) będzie wystawiona dla całego budynku Informacje dodatkowe 1) Obliczona w ocenie charakterystyki energetycznej wartość EP wyrażona w [kwh/m 2 rok] jest wartością obliczeniową określającą szacunkowe zużycie nieodnawialnej energii pierwotnej dla przyjętego sposobu użytkowania i standardowych warunków klimatycznych. 2) Wyższą efektywność energetyczną budynku można uzyskać przez poprawienie jego cech technicznych wykonując modernizację w zakresie obudowy budynku, techniki instalacyjnej, sposobu zasilania w energię lub zmieniając parametry eksploatacyjne. Sporządzający ocenę: Imię i nazwisko: mgr inż. Tomasz Jaremkiewicz Nr uprawnień budowlanych albo nr wpisu do rejestru: 8380 Data wystawienia: Data Pieczątka i podpis 7

9 AUDYT EFEKTYWNOŚCI EKOLOGICZNEJ OCENA CHARAKTERYSTYKI ENERGETYCZNEJ budynku 1 przedszkola przy ul. Wojska Polskiego 8B w Sępopolu (przed modernizacją) Budynek oceniany: Właściciel/ władający 2 budynkiem Przeznaczenie budynku użyteczności publicznej (wykonywane zadania publiczne) 2 Adres budynku Rok zakończenia budowy/rok oddania do użytkowania Rok budowy instalacji Gmina Sępopol, ul. 22 Lipca 7, Sępopol budynek oświaty ul. Wojska Polskiego 8B, Sępopol Całkowita powierzchnia użytkowa (m 2 ) Całkowita powierzchnia użytkowa o regulowanej temperaturze (A f ) (m 2 ) Powierzchnia użytkowa części mieszkalnej lub na potrzeby prowadzenia działalności gospodarczej konkurencyjnej 3 (m 2 ) Powierzchnia użytkowa części mieszkalnej lub na potrzeby prowadzenia działalności gospodarczej konkurencyjnej 3 o regulowanej temperaturze (m 2 ) % powierzchni mieszkalnej lub na potrzeby prowadzenia działalności gospodarczej o regulowanej temperaturze Budynek zabytkowy pod ochroną konserwatora zabytków NIE Zapotrzebowanie na energię pierwotną (EP)* Budynek oceniany kwh/(m 2 rok) Zapotrzebowanie na energię końcową** (EK)*** Budynek oceniany kwh/(m 2 rok) * przez wskaźnik EP należy rozumieć roczne zapotrzebowanie na nieodnawialną energię pierwotną budynku (iloczyn zapotrzebowania na energię końcową i współczynnika nakładu nieodnawialnej energii pierwotnej; zapotrzebowanie na energię końcową obliczone jest zgodnie z Wytycznymi w sprawie metodologii obliczania planowanego efektu energetycznego i ekologicznego projektu, obliczenia efektywności ekonomicznej projektu oraz opisu technicznego projektu wraz z uproszczonym przedmiarem) na jednostkę całkowitej powierzchni użytkowej o regulowanej temperaturze powietrza w budynku (A f ) wyrażone w kwh/(m 2 rok); ** niezbędną do zaspokojenia potrzeb energetycznych budynku w zakresie: ogrzewania, chłodzenia, wentylacji, ciepłej wody użytkowej, oświetlenia wbudowanego oraz energii pomocniczej (efektywność całkowita). *** przez wskaźnik EK należy rozumieć roczne zapotrzebowanie energii końcowej budynku (obliczone zgodnie z Wytycznymi w sprawie metodologii obliczania planowanego efektu energetycznego i ekologicznego projektu, obliczenia efektywności ekonomicznej projektu oraz opisu technicznego projektu wraz z uproszczonym przedmiarem) na jednostkę całkowitej powierzchni użytkowej o regulowanej temperaturze powietrza w budynku (A f ) wyrażone w kwh/(m 2 rok); Uwaga: charakterystyka energetyczna określana jest dla warunków klimatycznych odniesienia stacja Kętrzyn oraz dla normalnych warunków eksploatacji budynku podanych na str 2. 8

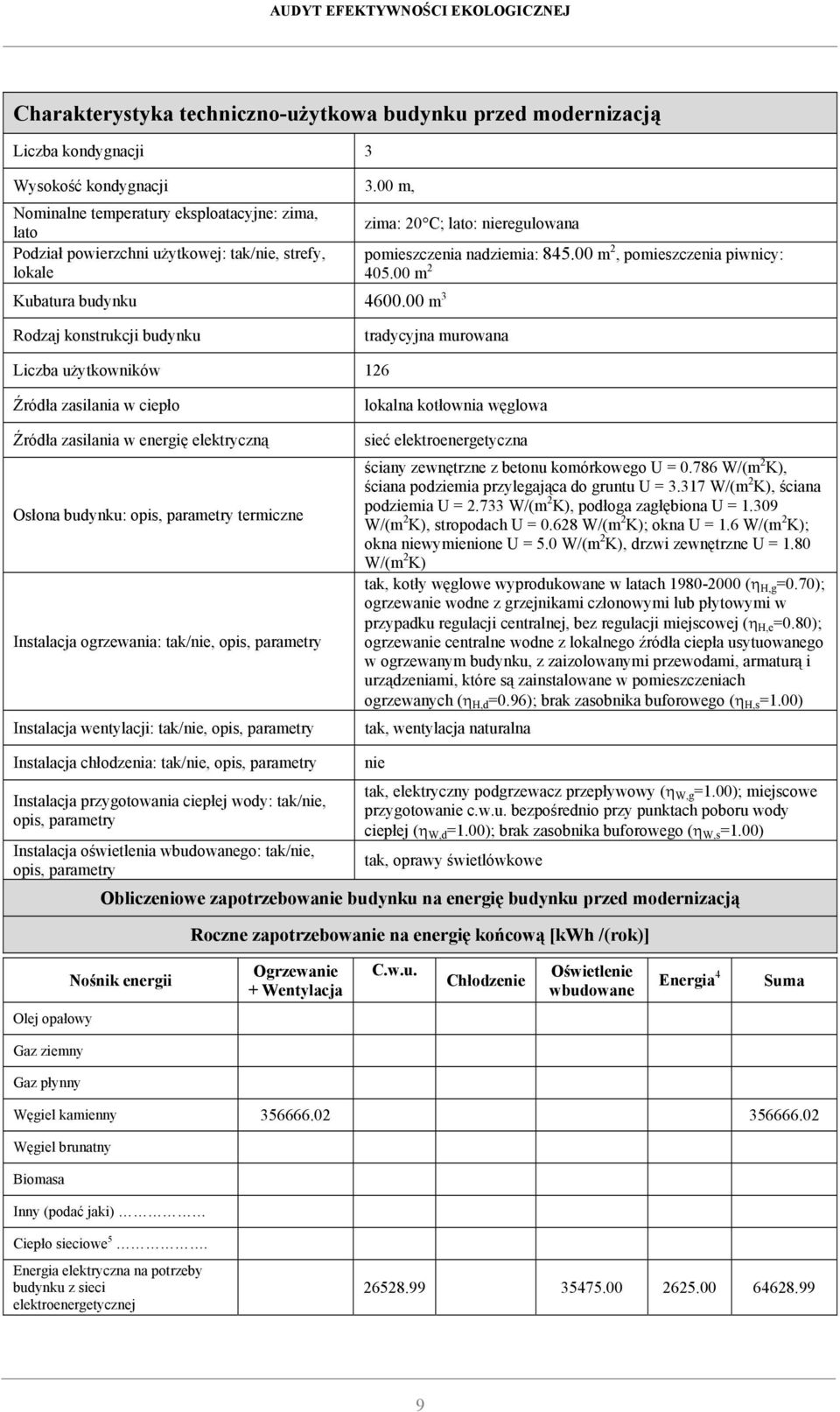

10 AUDYT EFEKTYWNOŚCI EKOLOGICZNEJ Charakterystyka techniczno-użytkowa budynku przed modernizacją Liczba kondygnacji 3 Wysokość kondygnacji 3.00 m, Nominalne temperatury eksploatacyjne: zima, lato Podział powierzchni użytkowej: tak/nie, strefy, lokale Kubatura budynku zima: 20 C; lato: nieregulowana pomieszczenia nadziemia: m 2, pomieszczenia piwnicy: m m 3 Rodzaj konstrukcji budynku tradycyjna murowana Liczba użytkowników 126 Źródła zasilania w ciepło Źródła zasilania w energię elektryczną Osłona budynku: opis, parametry termiczne Instalacja ogrzewania: tak/nie, opis, parametry Instalacja wentylacji: tak/nie, opis, parametry lokalna kotłownia węglowa sieć elektroenergetyczna ściany zewnętrzne z betonu komórkowego U = W/(m 2 K), ściana podziemia przylegająca do gruntu U = W/(m 2 K), ściana podziemia U = W/(m 2 K), podłoga zagłębiona U = W/(m 2 K), stropodach U = W/(m 2 K); okna U = 1.6 W/(m 2 K); okna niewymienione U = 5.0 W/(m 2 K), drzwi zewnętrzne U = 1.80 W/(m 2 K) tak, kotły węglowe wyprodukowane w latach (η H,g =0.70); ogrzewanie wodne z grzejnikami członowymi lub płytowymi w przypadku regulacji centralnej, bez regulacji miejscowej (η H,e =0.80); ogrzewanie centralne wodne z lokalnego źródła ciepła usytuowanego w ogrzewanym budynku, z zaizolowanymi przewodami, armaturą i urządzeniami, które są zainstalowane w pomieszczeniach ogrzewanych (η H,d =0.96); brak zasobnika buforowego (η H,s =1.00) tak, wentylacja naturalna Instalacja chłodzenia: tak/nie, opis, parametry Instalacja przygotowania ciepłej wody: tak/nie, opis, parametry Instalacja oświetlenia wbudowanego: tak/nie, opis, parametry nie tak, elektryczny podgrzewacz przepływowy (η W,g =1.00); miejscowe przygotowanie c.w.u. bezpośrednio przy punktach poboru wody ciepłej (η W,d =1.00); brak zasobnika buforowego (η W,s =1.00) tak, oprawy świetlówkowe Obliczeniowe zapotrzebowanie budynku na energię budynku przed modernizacją Roczne zapotrzebowanie na energię końcową [kwh /(rok)] Nośnik energii Ogrzewanie + Wentylacja C.w.u. Chłodzenie Oświetlenie wbudowane Energia 4 Suma Olej opałowy Gaz ziemny Gaz płynny Węgiel kamienny Węgiel brunatny Biomasa Inny (podać jaki) Ciepło sieciowe 5. Energia elektryczna na potrzeby budynku z sieci elektroenergetycznej

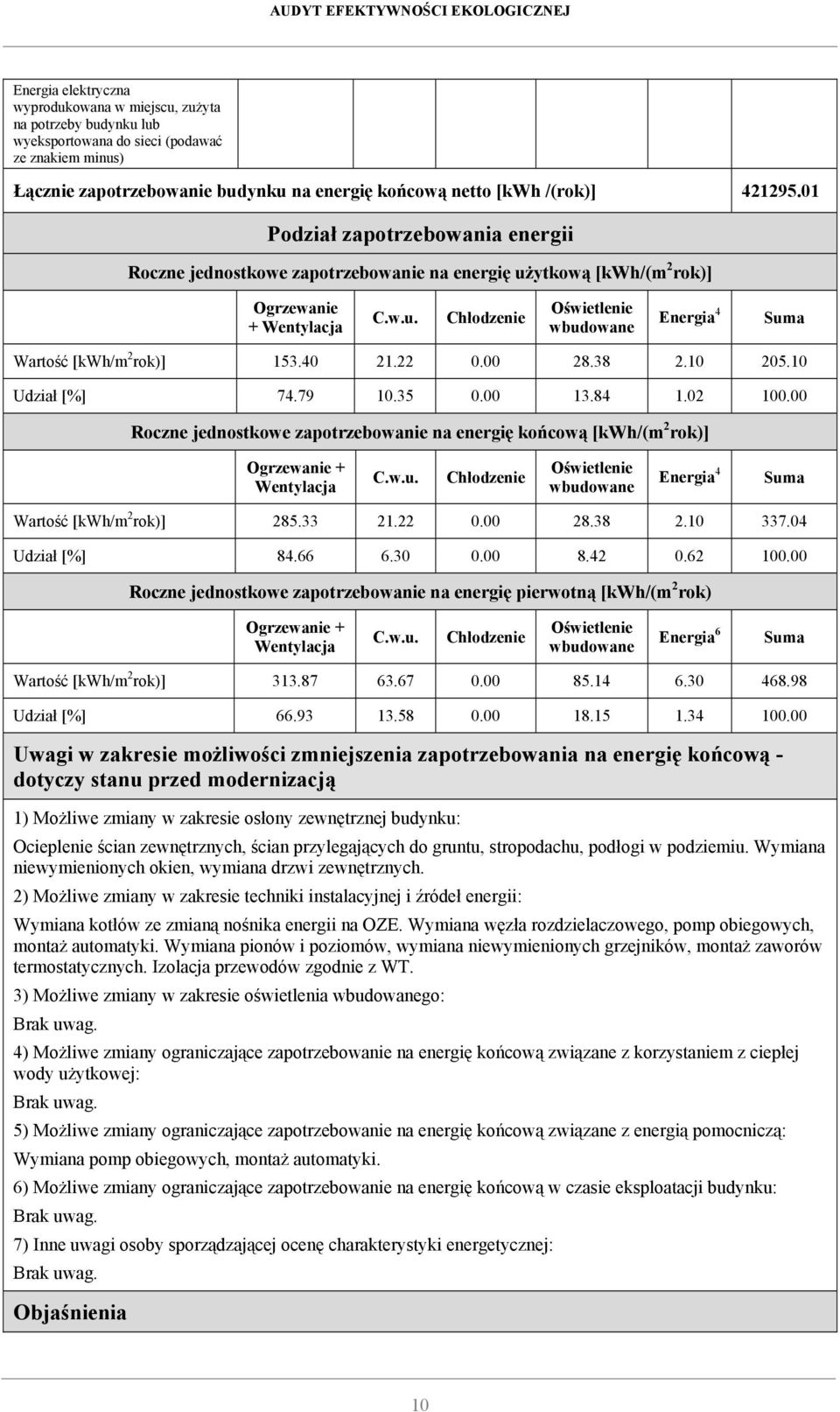

11 AUDYT EFEKTYWNOŚCI EKOLOGICZNEJ Energia elektryczna wyprodukowana w miejscu, zużyta na potrzeby budynku lub wyeksportowana do sieci (podawać ze znakiem minus) Łącznie zapotrzebowanie budynku na energię końcową netto [kwh /(rok)] Podział zapotrzebowania energii Roczne jednostkowe zapotrzebowanie na energię użytkową [kwh/(m 2 rok)] Ogrzewanie + Wentylacja C.w.u. Chłodzenie Oświetlenie wbudowane Energia 4 Suma Wartość [kwh/m 2 rok)] Udział [%] Roczne jednostkowe zapotrzebowanie na energię końcową [kwh/(m 2 rok)] Ogrzewanie + Wentylacja C.w.u. Chłodzenie Oświetlenie wbudowane Energia 4 Suma Wartość [kwh/m 2 rok)] Udział [%] Roczne jednostkowe zapotrzebowanie na energię pierwotną [kwh/(m 2 rok) Ogrzewanie + Wentylacja C.w.u. Chłodzenie Oświetlenie wbudowane Energia 6 Suma Wartość [kwh/m 2 rok)] Udział [%] Uwagi w zakresie możliwości zmniejszenia zapotrzebowania na energię końcową - dotyczy stanu przed modernizacją 1) Możliwe zmiany w zakresie osłony zewnętrznej budynku: Ocieplenie ścian zewnętrznych, ścian przylegających do gruntu, stropodachu, podłogi w podziemiu. Wymiana niewymienionych okien, wymiana drzwi zewnętrznych. 2) Możliwe zmiany w zakresie techniki instalacyjnej i źródeł energii: Wymiana kotłów ze zmianą nośnika energii na OZE. Wymiana węzła rozdzielaczowego, pomp obiegowych, montaż automatyki. Wymiana pionów i poziomów, wymiana niewymienionych grzejników, montaż zaworów termostatycznych. Izolacja przewodów zgodnie z WT. 3) Możliwe zmiany w zakresie oświetlenia wbudowanego: Brak uwag. 4) Możliwe zmiany ograniczające zapotrzebowanie na energię końcową związane z korzystaniem z ciepłej wody użytkowej: Brak uwag. 5) Możliwe zmiany ograniczające zapotrzebowanie na energię końcową związane z energią pomocniczą: Wymiana pomp obiegowych, montaż automatyki. 6) Możliwe zmiany ograniczające zapotrzebowanie na energię końcową w czasie eksploatacji budynku: Brak uwag. 7) Inne uwagi osoby sporządzającej ocenę charakterystyki energetycznej: Brak uwag. Objaśnienia 10

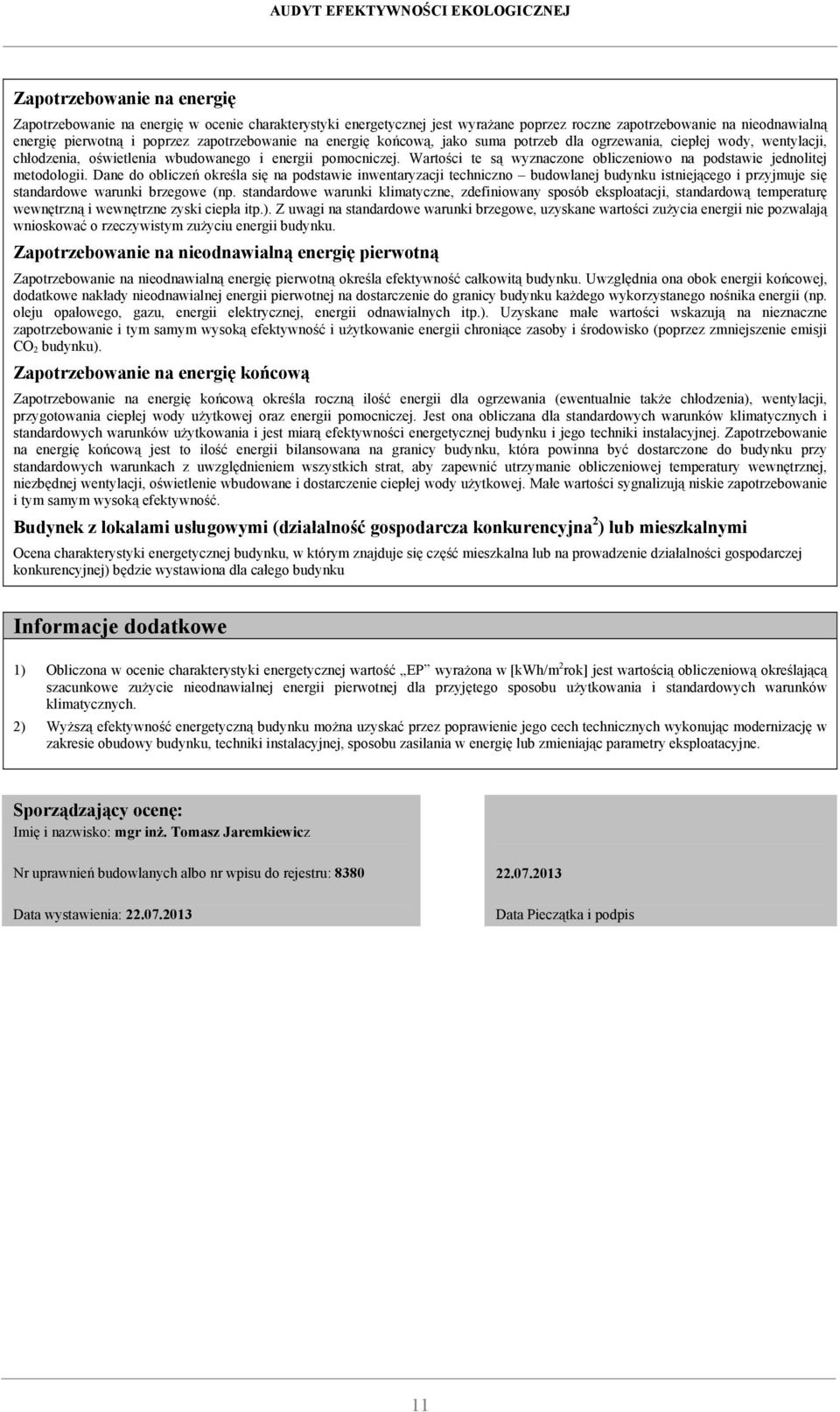

12 AUDYT EFEKTYWNOŚCI EKOLOGICZNEJ Zapotrzebowanie na energię Zapotrzebowanie na energię w ocenie charakterystyki energetycznej jest wyrażane poprzez roczne zapotrzebowanie na nieodnawialną energię pierwotną i poprzez zapotrzebowanie na energię końcową, jako suma potrzeb dla ogrzewania, ciepłej wody, wentylacji, chłodzenia, oświetlenia wbudowanego i energii pomocniczej. Wartości te są wyznaczone obliczeniowo na podstawie jednolitej metodologii. Dane do obliczeń określa się na podstawie inwentaryzacji techniczno budowlanej budynku istniejącego i przyjmuje się standardowe warunki brzegowe (np. standardowe warunki klimatyczne, zdefiniowany sposób eksploatacji, standardową temperaturę wewnętrzną i wewnętrzne zyski ciepła itp.). Z uwagi na standardowe warunki brzegowe, uzyskane wartości zużycia energii nie pozwalają wnioskować o rzeczywistym zużyciu energii budynku. Zapotrzebowanie na nieodnawialną energię pierwotną Zapotrzebowanie na nieodnawialną energię pierwotną określa efektywność całkowitą budynku. Uwzględnia ona obok energii końcowej, dodatkowe nakłady nieodnawialnej energii pierwotnej na dostarczenie do granicy budynku każdego wykorzystanego nośnika energii (np. oleju opałowego, gazu, energii elektrycznej, energii odnawialnych itp.). Uzyskane małe wartości wskazują na nieznaczne zapotrzebowanie i tym samym wysoką efektywność i użytkowanie energii chroniące zasoby i środowisko (poprzez zmniejszenie emisji CO 2 budynku). Zapotrzebowanie na energię końcową Zapotrzebowanie na energię końcową określa roczną ilość energii dla ogrzewania (ewentualnie także chłodzenia), wentylacji, przygotowania ciepłej wody użytkowej oraz energii pomocniczej. Jest ona obliczana dla standardowych warunków klimatycznych i standardowych warunków użytkowania i jest miarą efektywności energetycznej budynku i jego techniki instalacyjnej. Zapotrzebowanie na energię końcową jest to ilość energii bilansowana na granicy budynku, która powinna być dostarczone do budynku przy standardowych warunkach z uwzględnieniem wszystkich strat, aby zapewnić utrzymanie obliczeniowej temperatury wewnętrznej, niezbędnej wentylacji, oświetlenie wbudowane i dostarczenie ciepłej wody użytkowej. Małe wartości sygnalizują niskie zapotrzebowanie i tym samym wysoką efektywność. Budynek z lokalami usługowymi (działalność gospodarcza konkurencyjna 2 ) lub mieszkalnymi Ocena charakterystyki energetycznej budynku, w którym znajduje się część mieszkalna lub na prowadzenie działalności gospodarczej konkurencyjnej) będzie wystawiona dla całego budynku Informacje dodatkowe 1) Obliczona w ocenie charakterystyki energetycznej wartość EP wyrażona w [kwh/m 2 rok] jest wartością obliczeniową określającą szacunkowe zużycie nieodnawialnej energii pierwotnej dla przyjętego sposobu użytkowania i standardowych warunków klimatycznych. 2) Wyższą efektywność energetyczną budynku można uzyskać przez poprawienie jego cech technicznych wykonując modernizację w zakresie obudowy budynku, techniki instalacyjnej, sposobu zasilania w energię lub zmieniając parametry eksploatacyjne. Sporządzający ocenę: Imię i nazwisko: mgr inż. Tomasz Jaremkiewicz Nr uprawnień budowlanych albo nr wpisu do rejestru: 8380 Data wystawienia: Data Pieczątka i podpis 11

13 AUDYT EFEKTYWNOŚCI EKOLOGICZNEJ 3. OCENA PLANOWANEJ CHARAKTERYSTYKI ENERGETYCZNEJ BUDYNKÓW (PO MODERNIZACJI) OCENA PLANOWANEJ CHARAKTERYSTYKI ENERGETYCZNEJ budynku szkoły przy ul. Wojska Polskiego 8 w Sępopolu (po modernizacji) Charakterystyka techniczno-użytkowa budynku po modernizacji Nominalne temperatury eksploatacyjne: zima, lato Podział powierzchni użytkowej: tak/nie, strefy, lokale Źródła zasilania w ciepło Źródła zasilania w energię elektryczną Osłona budynku: opis, parametry termiczne Instalacja ogrzewania: tak/nie, opis, parametry Instalacja wentylacji: tak/nie, opis, parametry Instalacja chłodzenia: tak/nie, opis, parametry Instalacja przygotowania ciepłej wody: tak/nie, opis, parametry Instalacja oświetlenia wbudowanego: tak/nie, opis, parametry zima: 20 C; lato: nieregulowana pomieszczenia kondygnacji 0-2: m 2, pomieszczenia poddasza: m 2 lokalna kotłownia na biomasę sieć elektroenergetyczna ściany zewnętrzne z cegły ceramicznej pełnej U = W/(m 2 K), z kamienia U = W/(m 2 K), z betonu komórkowego ocieplona styropianem grubości 0.14 m U = W/(m 2 K); podłoga zagłębiona U = W/(m 2 K); podłoga na gruncie U = W/(m 2 K); ściana podziemia przylegająca do gruntu U = W/(m 2 K); dach skośny ocieplony wełną mineralną grubości 0.32 m U = W/(m 2 K); stropodach ocieplony styropianem grubości 0.22 m U = W/(m 2 K); okna U = 1.6 W/(m 2 K), okna poddasza 0.9 W/(m 2 K); drzwi zewnętrzne U = 2.00 W/(m 2 K) tak, kotły na biomasę (zrębki) powyżej 100 kw do 600 kw (η H,g =0.85); centralne ogrzewanie z grzejnikami członowymi lub płytowymi w przypadku regulacji centralnej i miejscowej (zakres P- 2K) (η H,e =0.93); ogrzewanie centralne wodne z lokalnego źródła ciepła usytuowanego w ogrzewanym budynku, z zaizolowanymi przewodami, armaturą i urządzeniami, które są zainstalowane w pomieszczeniach ogrzewanych (η H,d =0.98); brak zasobnika buforowego (η H,s =1.00) tak, wentylacja naturalna nie tak, elektryczny podgrzewacz przepływowy (η W,g =1.00); miejscowe przygotowanie c.w.u. bezpośrednio przy punktach poboru wody ciepłej (η W,d =1.00); brak zasobnika buforowego (η W,s =1.00) tak, oprawy świeltówkowe Obliczeniowe zapotrzebowanie budynku na energię po modernizacji Roczne zapotrzebowanie na energię końcową [kwh /(rok)] Nośnik energii Ogrzewanie + wentylacja C.w.u. Chłodzenie Oświetlenie wbudowane Energia 4 Suma Olej opałowy Gaz ziemny Gaz płynny Węgiel kamienny Węgiel brunatny Biomasa (zrębki) Inny (podać jaki) 12

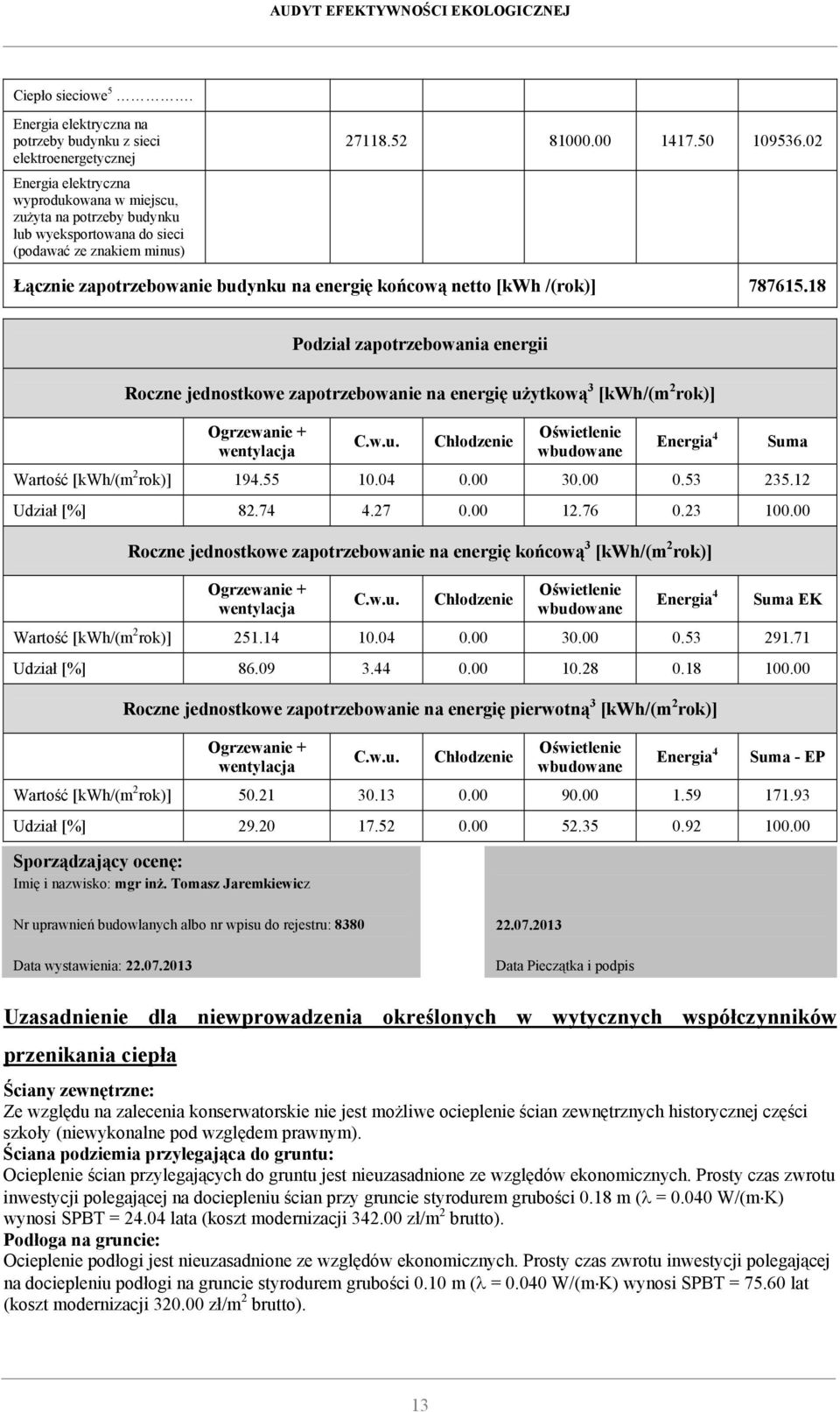

14 AUDYT EFEKTYWNOŚCI EKOLOGICZNEJ Ciepło sieciowe 5. Energia elektryczna na potrzeby budynku z sieci elektroenergetycznej Energia elektryczna wyprodukowana w miejscu, zużyta na potrzeby budynku lub wyeksportowana do sieci (podawać ze znakiem minus) Łącznie zapotrzebowanie budynku na energię końcową netto [kwh /(rok)] Podział zapotrzebowania energii Roczne jednostkowe zapotrzebowanie na energię użytkową 3 [kwh/(m 2 rok)] Ogrzewanie + wentylacja C.w.u. Chłodzenie Oświetlenie wbudowane Energia 4 Suma Wartość [kwh/(m 2 rok)] Udział [%] Roczne jednostkowe zapotrzebowanie na energię końcową 3 [kwh/(m 2 rok)] Ogrzewanie + wentylacja C.w.u. Chłodzenie Oświetlenie wbudowane Energia 4 Suma EK Wartość [kwh/(m 2 rok)] Udział [%] Roczne jednostkowe zapotrzebowanie na energię pierwotną 3 [kwh/(m 2 rok)] Ogrzewanie + wentylacja C.w.u. Chłodzenie Oświetlenie wbudowane Energia 4 Suma - EP Wartość [kwh/(m 2 rok)] Udział [%] Sporządzający ocenę: Imię i nazwisko: mgr inż. Tomasz Jaremkiewicz Nr uprawnień budowlanych albo nr wpisu do rejestru: 8380 Data wystawienia: Data Pieczątka i podpis Uzasadnienie dla niewprowadzenia określonych w wytycznych współczynników przenikania ciepła Ściany zewnętrzne: Ze względu na zalecenia konserwatorskie nie jest możliwe ocieplenie ścian zewnętrznych historycznej części szkoły (niewykonalne pod względem prawnym). Ściana podziemia przylegająca do gruntu: Ocieplenie ścian przylegających do gruntu jest nieuzasadnione ze względów ekonomicznych. Prosty czas zwrotu inwestycji polegającej na dociepleniu ścian przy gruncie styrodurem grubości 0.18 m (λ = W/(m K) wynosi SPBT = lata (koszt modernizacji zł/m 2 brutto). Podłoga na gruncie: Ocieplenie podłogi jest nieuzasadnione ze względów ekonomicznych. Prosty czas zwrotu inwestycji polegającej na dociepleniu podłogi na gruncie styrodurem grubości 0.10 m (λ = W/(m K) wynosi SPBT = lat (koszt modernizacji zł/m 2 brutto). 13

15 AUDYT EFEKTYWNOŚCI EKOLOGICZNEJ Podłoga zagłębiona: Ocieplenie podłogi jest nieuzasadnione ze względów ekonomicznych. Prosty czas zwrotu inwestycji polegającej na dociepleniu podłogi na gruncie styrodurem grubości 0.10 m (λ = W/(m K) wynosi SPBT = lat (koszt modernizacji zł/m 2 brutto). Okna Wymiana okien jest nieuzasadniona ze względów ekonomicznych. Prosty czas zwrotu inwestycji polegającej na wymianie okien na okna U = 0.9 W/(m 2 K) wynosi SPBT = lat (koszt modernizacji 900 zł/m 2 brutto). Drzwi zewnętrzne Wymiana drzwi jest nieuzasadniona ze względów ekonomicznych. Prosty czas zwrotu inwestycji polegającej na wymianie drzwi na drzwi U = 1.3 W/(m 2 K) wynosi SPBT = lat (koszt modernizacji 1300 zł/m 2 brutto). 14

16 AUDYT EFEKTYWNOŚCI EKOLOGICZNEJ OCENA PLANOWANEJ CHARAKTERYSTYKI ENERGETYCZNEJ budynku przedszkola przy ul. Wojska Polskiego 8B w Sępopolu (po modernizacji) Charakterystyka techniczno-użytkowa budynku po modernizacji Nominalne temperatury eksploatacyjne: zima, lato Podział powierzchni użytkowej: tak/nie, strefy, lokale Źródła zasilania w ciepło Źródła zasilania w energię elektryczną Osłona budynku: opis, parametry termiczne Instalacja ogrzewania: tak/nie, opis, parametry Instalacja wentylacji: tak/nie, opis, parametry Instalacja chłodzenia: tak/nie, opis, parametry Instalacja przygotowania ciepłej wody: tak/nie, opis, parametry Instalacja oświetlenia wbudowanego: tak/nie, opis, parametry zima: 20 C; lato: nieregulowana pomieszczenia nadziemia: m 2, pomieszczenia piwnicy: m 2 lokalna kotłownia na biomasę sieć elektroenergetyczna ściany zewnętrzne z betonu komórkowego ocieplone styropianem grubości 0.15 m U = W/(m 2 K), ściana podziemia ocieplona styropianem grubości 0.17 m U = W/(m 2 K), ściana podziemia przylegająca do gruntu ocieplona styropianem grubości 0.17 m U = W/(m 2 K), podłoga zagłębiona U = W/(m 2 K), stropodach ocieplony wełną mineralną grubości 0.22 m U = W/(m 2 K); okna U = 1.6 W/(m 2 K); okna niewymienione U = 0.9 W/(m 2 K), drzwi zewnętrzne U = 1.80 W/(m 2 K) tak, kotły na biomasę (zrębki) powyżej 100 kw do 600 kw (η H,g =0.85); centralne ogrzewanie z grzejnikami członowymi lub płytowymi w przypadku regulacji centralnej i miejscowej (zakres P- 2K) (η H,e =0.93); ogrzewanie centralne wodne z lokalnego źródła ciepła usytuowanego w ogrzewanym budynku, z zaizolowanymi przewodami, armaturą i urządzeniami, które są zainstalowane w pomieszczeniach ogrzewanych (η H,d =0.98); brak zasobnika buforowego (η H,s =1.00) tak, wentylacja naturalna nie tak, elektryczny podgrzewacz przepływowy (η W,g =1.00); miejscowe przygotowanie c.w.u. bezpośrednio przy punktach poboru wody ciepłej (η W,d =1.00); brak zasobnika buforowego (η W,s =1.00) tak, oprawy świetlówkowe Obliczeniowe zapotrzebowanie budynku na energię po modernizacji Roczne zapotrzebowanie na energię końcową [kwh /(rok)] Nośnik energii Ogrzewanie + wentylacja C.w.u. Chłodzenie Oświetlenie wbudowane Energia 4 Suma Olej opałowy Gaz ziemny Gaz płynny Węgiel kamienny Węgiel brunatny Biomasa Inny (podać jaki) Ciepło sieciowe 5. Energia elektryczna na potrzeby budynku z sieci elektroenergetycznej

17 AUDYT EFEKTYWNOŚCI EKOLOGICZNEJ Energia elektryczna wyprodukowana w miejscu, zużyta na potrzeby budynku lub wyeksportowana do sieci (podawać ze znakiem minus) Łącznie zapotrzebowanie budynku na energię końcową netto [kwh /(rok)] Podział zapotrzebowania energii Roczne jednostkowe zapotrzebowanie na energię użytkową 3 [kwh/(m 2 rok)] Ogrzewanie + wentylacja C.w.u. Chłodzenie Oświetlenie wbudowane Energia 4 Suma Wartość [kwh/(m 2 rok)] Udział [%] Roczne jednostkowe zapotrzebowanie na energię końcową 3 [kwh/(m 2 rok)] Ogrzewanie + wentylacja C.w.u. Chłodzenie Oświetlenie wbudowane Energia 4 Suma EK Wartość [kwh/(m 2 rok)] Udział [%] Roczne jednostkowe zapotrzebowanie na energię pierwotną 3 [kwh/(m 2 rok)] Ogrzewanie + wentylacja C.w.u. Chłodzenie Oświetlenie wbudowane Energia 4 Suma - EP Wartość [kwh/(m 2 rok)] Udział [%] Sporządzający ocenę: Imię i nazwisko: mgr inż. Tomasz Jaremkiewicz Nr uprawnień budowlanych albo nr wpisu do rejestru: 8380 Data wystawienia: Data Pieczątka i podpis Uzasadnienie dla niewprowadzenia określonych w wytycznych współczynników przenikania ciepła Podłoga zagłębiona: Ocieplenie podłogi jest nieuzasadnione ze względów ekonomicznych. Prosty czas zwrotu inwestycji polegającej na dociepleniu podłogi na gruncie styrodurem grubości 0.11 m (λ = W/(m K) wynosi SPBT = lat (koszt modernizacji zł/m 2 brutto). Okna Wymiana okien jest nieuzasadniona ze względów ekonomicznych. Prosty czas zwrotu inwestycji polegającej na wymianie okien na okna U = 0.9 W/(m 2 K) wynosi SPBT = lat (koszt modernizacji 900 zł/m 2 brutto). Drzwi zewnętrzne Wymiana drzwi jest nieuzasadniona ze względów ekonomicznych. Prosty czas zwrotu inwestycji polegającej na wymianie drzwi na drzwi U = 1.3 W/(m 2 K) wynosi SPBT = lat (koszt modernizacji 1200 zł/m 2 brutto). 16

18 AUDYT EFEKTYWNOŚCI EKOLOGICZNEJ 4. ZAPOTRZEBOWANIE NA MOC I ENERGIĘ 4.1. Obliczania efektu energetycznego w wyniku modernizacji lokalnej sieci ciepłowniczej Obliczenia efektu energetycznego w wyniku przebudowy (modernizacji) lokalnej sieci ciepłowniczej, wykonano zgodnie z pkt. 1.2 Wytycznych w sprawie metodologii obliczania planowanego efektu energetycznego i ekologicznego projektu, obliczania efektywności ekonomicznej oraz opisu technicznego prometu wraz z uproszczonym przedmiarem. Tabela 1. Charakterystyka konstrukcji sieci Lp. Średnica nominalna [mm] Długość sieci [m] Technologia (producent) Rok budowy Głębokość posadowienia [m] Stan izolacji Armatura Sieć ciepłownicza wodna na potrzeby c.o. praca sieci tylko w sezonie grzewczym 1. 2xDN kanałowa ok ok zły Brak danych Straty ciepła w sieci w sezonie grzewczym przed modernizacją E s = 10 5 ( ) 8.64 q L D s i s q s = u t + t 2 t 1 sr 2sr s u = a u 0 D s dni 232 Kętrzyn L i m 110 t 1sr C 70 t 2sr C 45 t s C 11 (tabl. 33) a (tabl. 35) u 0 W/(mK) (tabl. 34) u = = W/(mK) ( ) q = = W/m s E = = GJ/rok s 17

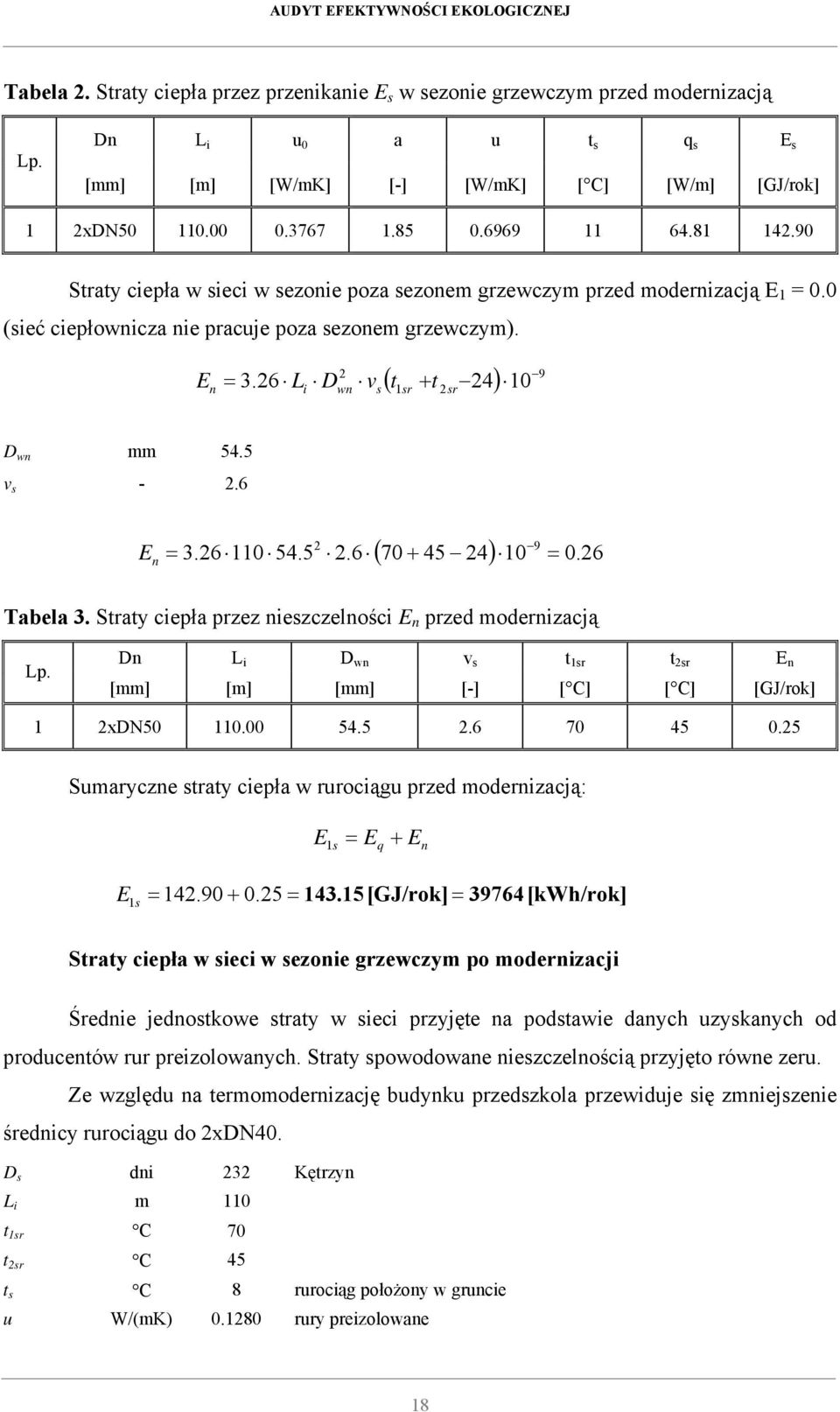

19 AUDYT EFEKTYWNOŚCI EKOLOGICZNEJ Tabela 2. Straty ciepła przez przenikanie E s w sezonie grzewczym przed modernizacją Lp. Dn L i u 0 a u t s q s E s [mm] [m] [W/mK] [-] [W/mK] [ C] [W/m] [GJ/rok] 1 2xDN Straty ciepła w sieci w sezonie poza sezonem grzewczym przed modernizacją E 1 = 0.0 (sieć ciepłownicza nie pracuje poza sezonem grzewczym). E n 2 = 3.26 Li Dwn vs 1sr 2sr 9 ( t + t 24) 10 D wn mm 54.5 v s E n = ( ) 10 = 0.26 Tabela 3. Straty ciepła przez nieszczelności E n przed modernizacją Lp. Dn L i D wn v s t 1sr t 2sr E n [mm] [m] [mm] [-] [ C] [ C] [GJ/rok] 1 2xDN Sumaryczne straty ciepła w rurociągu przed modernizacją: E = E + E 1 s q n E 1 s = = [GJ/rok] = 39764[kWh/rok] Straty ciepła w sieci w sezonie grzewczym po modernizacji Średnie jednostkowe straty w sieci przyjęte na podstawie danych uzyskanych od producentów rur preizolowanych. Straty spowodowane nieszczelnością przyjęto równe zeru. Ze względu na termomodernizację budynku przedszkola przewiduje się zmniejszenie średnicy rurociągu do 2xDN40. D s dni 232 Kętrzyn L i m 110 t 1sr C 70 t 2sr C 45 t s C 8 rurociąg położony w gruncie u W/(mK) rury preizolowane 18

20 AUDYT EFEKTYWNOŚCI EKOLOGICZNEJ q s ( ) = = E s = = [GJ/rok] = 7761[kWh/rok] Tabela 4. Straty ciepła przez przenikanie E s w sezonie grzewczym po modernizacji Lp. Dn L i u t s q s E 2s [mm] [m] [W/mK] [ C] [W/m] [GJ/rok] 1 2xDN Oszczędność energii w wyniku modernizacji sieci ciepłowniczej Δ E = E s E 1 2s = = [GJ/rok] = 32003[kWh/rok] Straty mocy cieplnej Straty mocy cieplnej w warunkach obliczeniowych Q o, wyrażone w kw, obliczone ze wzoru Q o = 10 3 q L q o jednostkowe straty ciepła sieci w warunkach obliczeniowych [W/m]. Tabela 5. Straty mocy cieplnej w warunkach obliczeniowych Q o przed modernizacją o i Lp. Dn L i u t 1 t 2 t s q o Q o [mm] [m] [W/mK] [ C] [ C] [ C] [W/m] [kw] 1 2xDN Tabela 6. Straty mocy cieplnej w warunkach obliczeniowych Q o po modernizacji Lp. Dn L i u t 1 t 2 t s q o Q o [mm] [m] [W/mK] [ C] [ C] [ C] [W/m] [kw] 1 2xDN Tabela 7. Zestawienie efektu energetycznego modernizacji lokalnej sieci ciepłowniczej Obiekt Przed modernizacją Po modernizacji Straty ciepła [kwh/rok] Straty mocy cieplnej [kw]

21 Lp Obiekt Moc cieplna [kw] 4. ZAPOTRZEBOWANIE NA MOC I ENERGIĘ STAN PRZED MODERNIZACJĄ Zapotrzebowanie na energię końcową - ciepło [kwh/rok] Moc elektryczna [kw] Zapotrzebnowanie na energię końcową - energia elektryczna [kwh/rok] Moc cieplna [kw] Zapotrzebowanie na energię końcową - ciepło [kwh/rok] - - Straty przesyłania (dotyczy lokalnych sieci 12. ciepłowniczych - w przypadku źródła zlokalizowanego poza budynkiem 1 RAZEM STAN PO MODERNIZACJI Moc elektryczna [kw] Zapotrzebnowanie na energię końcową - energia elektryczna [kwh/rok] 1. Budynek szkoły przy ul. Wojska Polskiego 8B w Sępopolu Budynek przedszkola przy ul. Wojska Polskiego 8B w Sępopolu Należy podać informacje dotyczące nazwy i wersji programu oraz dołączyć do dokumentacji pliki wsadowe z danymi do obliczeń w oryginalnej wersji elektronicznej i formacie PDF (to samo dotyczy wydruków wyników obliczeń). W przypadku samodzielnego wykonania obliczeń, należy zamieścić pełną dokumentację przebiegu obliczeń w wersji zgodnej PDF i elektronicznej. Sporządzający ocenę: Imie i nazwisko: mgr inż. Dorota Jaremkiewicz Nr uprawnień budowlanych albo nr wpisu do rejestru: Data wystawienia Data Pieczątka i podpis

22 5. OBLICZENIE EFEKTU ENERGETYCZNEGO PROJEKTU - ZESTAWIENIE ZAPOTRZEBOWANIA NA ENERGIĘ KOŃCOWĄ WG NOŚNIKÓW ENERGII DLA STANU PRZED I PO REALIZACJI PROJEKTU ZAPOTRZEBOWANIE NA ENERGIĘ KOŃCOWĄ (w kwh/rok) Lp. Nośnik energii STAN PRZED MODERNIZACJĄ STAN PO MODERNIZACJI RÓŻNICA (kol. 3 - kol. 4) Olej opałowy 0 Gaz ziemny 0 Gaz płynny 0 Węgiel kamienny Węgiel brunatny 0 Biomasa Inny (podać jaki) 0 Ciepło sieciowe z ciepłowni 0 Ciepło sieciowe z ciepłowni wyłącznie na biomasę 0 Ciepło sieciowe z elektrociepłowni 0 Ciepło sieciowe z elektrociepłowni wyłącznie opartej na energii odnawialnej (biogaz, biomasa) 0 1) 2) 3) Energia elektryczna zużyta na potrzeby budynku Energia elektryczna wyprodukowana w miejscu, zużyta na 1) 3) potrzeby budynku lub sprzedana (wyeksportowana) do sieci 0 (podawać ze znakiem minus) ZAPOTRZEBOWANIE NA ENERGIĘ KOŃCOWĄ EFEKT ENERGETYCZNY - PROCENT OSZCZĘDNOŚCI ENERGII KOŃCOWEJ 50.22% 1) Wartość energii elektrycznej uwzględnia ilość energii elektrycznej na potrzeby danego budynku: oświetlenie wbudowane, energia pomocnicza, energia elektryczna do napędu urządzeń chłodniczych dla klimatyzacji oraz gdy wystepuje np. ogrzewanie, c.w.u.; 2) Dla energii elektrycznej, zakłada się, że wykazywana w tej pozycji tabeli energia elektryczna, pochodzi z polskiej sieci elektroenergetycznej; 3) eksport energii elektrycznej do sieci elektroenergetycznej dotyczy wyłącznie wniosków wzorcowych. Sporządzający ocenę: Imie i nazwisko: mgr inż. Dorota Jaremkiewicz Nr uprawnień budowlanych albo nr wpisu do rejestru: Data wystawienia Data Pieczątka i podpis

23 6. OBLICZENIA PLANOWANEGO EFEKTU EKOLOGICZNEGO PROJEKTU OGRANICZENIA LUB UNIKNIĘCIA EMISJI CO Olej opałowy (podawać w GJ/rok) Gaz ziemny (podawać w GJ/rok) Gaz płynny (podawać w GJ/rok) Węgiel kamienny (podawać w GJ/rok) Węgiel brunatny (podawać w GJ/rok) Biomasa 8) (podawać w GJ/rok) Inny (podać jaki) Ciepło sieciowe z ciepłowni 5) (podawać w GJ/rok) Ciepło sieciowe z ciepłowni wyłącznie na biomasę 7) (podawać w GJ/rok) Ciepło sieciowe z elektrociepłowni 5) (podawać w GJ/rok) Ciepło sieciowe z elektrociepłowni opartej wyłącznie na energii odnawialnej (biogaz, biomasa) 7) (podawać w GJ/rok) Energia elektryczna zużyta na potrzeby budynku/ budynków 2) 6) (podawać w MWh/rok) Energia elektryczna wyprodukowana w miejscu, zużyta na potrzeby budynku/ budynkówlub sprzedana (wyeksportowana) do sieci 2) 8) (podawać w MWh/rok ze znakiem minus) SUMA PROCENT REDUKCJI EMISJI 64% 1) Wartości zapotrzebowania na energię koncową w okresie eksploatacji (po modernizacji) należy przyjmować dla stanu docelowego, czyli roku nastepnego po zakończeniu okresu inwestowania (po modernizacji). 2) Wartość energii elektrycznej uwzględnia ilość energii elektrycznej na potrzeby danego budynku/ budynków: oświetlenie wbudowane, energia pomocnicza, energia elektryczna do napędu urządzeń chłodniczych dla klimatyzacji (oraz np. ogrzewanie, c.w.u.) 3) Wspólczynniki nakładu nieodnawialnej energii pierwotnej nalży przyjąc zgodnie z tabelą nr 40 Załącznika nr 5 do regulaminu Konkursu 4) Wskaźniki emisji należy przyjmować zgodnie z Wartości opałowe (WO) i wskaźniki emisji CO2 (WE) do raportowania w ramach Wspólnotowego Systemu Handlu Uprawnieniami do Emisji, które są do stosowania w danym roku rozliczeniowym, publikowane przez Krajowego Administratora Systemu Handlu Uprawnieniami do Emisji 5) W przypadku zużycia energii pochodzącej z zewnętrznego źródła ciepła (miejska sieć ciepłownicza itp.) należy zastosować współczynniki nakładu niednawialnej energii pierwotnej oraz obliczenia energii końcowej w ocenach charakterystyki energetycznej budynków. W przypadku gdy operator ciepłowni/elektrociepłowni podaje informację o wskaźniku nieodnawialnej energii pierwotnej na ciepło - załączyć odpowiedni dokument. W przypadku gdy paliwem jest w 100% (wyłącznie biomasą lub biogazem wskaźnik emisji wynosi 0 6) Dla energii elektrycznej, zakłada się, że wykazywana w tej pozycji tabeli energia elektryczna, pochodzi z polskiej sieci elektroenergetycznej. Dla tej sieci, wskaźnik emisji wynosi 0,812 Mg CO 2 /MWh. 7) wyłącznie (w 100%) opalanego biomasą; wielkości dotyczące energii podawane są informacyjnie, wskaźnik emisji zgodnie z założeniami Wspólnotowego Systemu Handlu Uprawnieniami Do Emisji wynosi 0 (zero) Mg CO 2 /GJ. 8) sprzedaż (eksport) energii elektrycznej do sieci elektroenergetycznej dotyczy wyłącznie wniosków wzorcowych. 9) w tym unikniąta emisja Nośnik energii WSPÓŁCZYNNIKI NAKŁADU NIEODNAWIALNEJ ENERGII PIERWOTNEJ 3 WSKAŹNIK EMISJI 4)6) kgco 2 /GJ lub MgCO 2 /MWh Rok bazowy - stan przed modernizacją (przed realizacją projektu) Zapotrzebowani e na energię końcową (GJ/rok lub MWh/rok) Wielkość emisji MgCO 2 /rok Okres eksploatacji - stan po modernizacji (po realizacji projektu) Zapotrzebowanie na energię końcową1 (GJ/rok lub MWh/rok) Wielkość emisji MgCO 2 /rok Redukcja emisji 9) MgCO 2 /rok Sporządzający ocenę: Imię i nazwisko mgr inż. Dorota Jaremkiewicz Nr uprawnień budowlanych albo nr wpisu do rejestru 8382 Data wystawienia Data Pieczątka i podpis

24 7. OBLICZENIA EFEKTYWNOŚCI EKONOMICZNEJ 7.a. ARKUSZ OBLICZENIOWY wskaźników ekonomicznych Suma kwalifikowanych kosztów realizacji projektu (K i ) Koszty eksploatacyjne przed modernizacją rocznie (O1) Koszty eksploatacyjne po modernizacji rocznie (O2) Różnica kosztów eksploatacyjnych (ΔO = O1 O2) Efekt ekologiczny (końcowy efekt redukcji emisji Mg CO zł zł zł zł Mg Prosty czas zwrotu SPBT (I / ΔO) Koszt redukcji emisji KRE (I / ΔE) lata 19.2 zł/mg CO Sporządzający ocenę: Imie i nazwisko: mgr inż. Dorota Jaremkiewicz Nr uprawnień budowlanych albo nr wpisu do rejestru Data wystawienia Data Pieczątka i podpis

25 7. OBLICZENIA EFEKTYWNOŚCI EKONOMICZNEJ 7.b. Kalkulacja wartości zaoszczędzonej energii Koszty eksploatacyjne związane z zaopatrzeniem w energię Lp Składniki kosztów/przychodów Przed modernizacją Po modernizacji 1. Koszt zakupu paliwa lub ciepła (zł) a. obliczeniowe zużycie paliwa lub ciepła z msc (t/rok, m3/rok,gj/rok) b. Średnia cena jednostkowa paliwa lub ciepła z msc (zł/t, zł/m3,zł/gj) Koszt energii elekrycznej na potrzeby energii pomocniczej, oświetlenia i urządzeń chłodniczych (zł) a. zużycie energii elektrycznej na potrzeby energii pomocniczej, oświetlenia i urządzeń chłodniczych [kwh/rok] b. Średnia cena jednostkowa energii elektrycznej [zł/kwh] Koszt innych mediów (zł) Materiały (zł) Wynagrodzenia brutto z narzutami (zł) Usługi obce (zł) Koszty remontów i konserwacji (zł) Opłaty za korzystanie ze środowiska (zł) Inne (podać jakie, nie uwzględniać amortyzacji (zł) Przychody z tytułu unikniętych kosztów zakupu energii [zł] Przychody z tytułu eksportu nadwyżki energii elektrycznej [zł] Przychody z tytułu sprzedaży świadectw pochodzenia energii elektrycznej [zł] Razem (zł/rok) Wartość zaoszczędzonej energii (zł/rok) Instrukcje: 1. Karty w powyższym układzie należy sprządzić dla grupy budynków pod warunkiem, że dla budynków tych energia cieplna dostarczana jest od tego samego dostawcy i po tych cenach (budynki należą to tej samej grupy taryfowej) lub jeżeli zasilane są z tej samej kotłowni lokalnej. W przeciwnym przypadku, kartę należy sporządzić oddzielnie dla każdego budynku. 2. Do obliczenia wskaźnika efektywności ekonomicznej dla całego projektu należy zsumować wszystkie wartości zaoszczędzonej energii (jeżeli dotyczy). 3. Obliczeniowe zużycie energii przez budynek oraz obliczeniową moc cieplną należy podawać jako sumę co i cwu 4. Przez unikniete koszty zakupu energii należy rozumiec wartość energii elektrycznej wytworzonej i zużytej wewnątrz granicy bilansowej budynku (grupy budyn 5. Pozycje 10,11,12 wpisywać ze znakiem "minus" Sporządzający ocenę: Imie i nazwisko mgr inż. Dorotaa Jaremkiewicz Nr uprawnień budowlanych albo nr wpisu do rejestru Data wystawienia: Data Pieczątka i podpis
