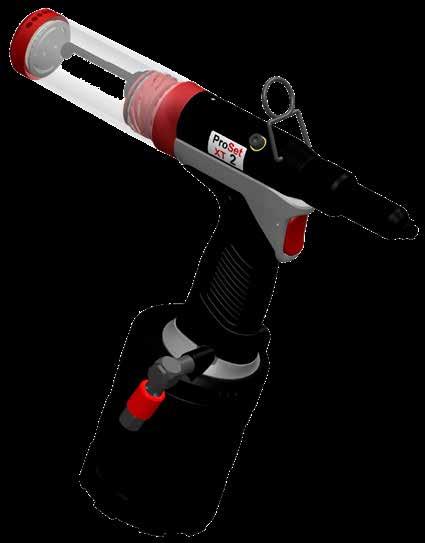

1 Instrukcja obsługi zespołu głowicy przedniej Tłumaczenie oryginału instrukcji Nitownica do nitów zrywalnych ProSet XT Nitownica do nitów zrywalnych ProSet XT Pneumatyczno-hydrauliczna nitownica do nitów zrywalnych

2 2017 Stanley Black & Decker, Inc. Wszelkie prawa zastrzeżone. Przedstawionych tutaj informacji nie wolno reprodukować ani upubliczniać w żaden sposób i żadnymi środkami (elektronicznymi lub mechanicznymi) bez uprzedniej wyraźnej pisemnej zgody STANLEY Engineered Fastening. Przedstawione informacje są oparte o dane znane w momencie wprowadzenia produktu. STANLEY Engineered Fastening stosuje politykę ciągłego doskonalenia produktów, dlatego produkty mogą podlegać zmianie. Informacje przedstawione w niniejszym dokumencie dotyczą produktu dostarczonego przez STANLEY Engineered Fastening. Z tej przyczyny firma STANLEY Engineered Fastening nie ponosi odpowiedzialności za żadne szkody wynikające z modyfikacji oryginalnych danych technicznych produktu. Dołożono wszelkich starań, aby informacje zawarte w niniejszym dokumencie były odpowiednie. Mimo tego, STANLEY Engineered Fastening nie ponosi odpowiedzialności za żadne błędy dotyczące treści ani ich konsekwencje. STANLEY Engineered Fastening nie ponosi odpowiedzialności za szkody spowodowane działaniem osób trzecich. Nazwy robocze, nazwy handlowe, zarejestrowane znaki towarowe itp. stosowane przez STANLEY Engineered Fastening stanowią własność odpowiednich właścicieli zgodnie z prawodawstwem dotyczącym ochrony znaków towarowych. SPIS TREŚCI 1. DEFINICJE DOTYCZĄCE BEZPIECZEŃSTWA ZASADY BEZPIECZEŃSTWA PRZEZNACZENIE ZESPÓŁ GŁOWICY PRZEDNIEJ DO ProSet XT ZESPÓŁ GŁOWICY PRZEDNIEJ DO ProSet XT ZESPOŁY GŁOWICY PRZEDNIEJ DO NITÓW ZRYWALNYCH DO ProSet XT ZESPOŁY GŁOWICY PRZEDNIEJ DO NITÓW ZRYWALNYCH DO ProSet XT ZESPOŁY GŁOWICY PRZEDNIEJ DO NITÓW AVSEAL DO ProSet XT

3 Niniejszą instrukcję muszą przeczytać wszystkie osoby instalujące lub obsługujące to narzędzie, poświęcając szczególną uwagę poniższym zasadom bezpieczeństwa. 1. DEFINICJE DOTYCZĄCE BEZPIECZEŃSTWA Definicje poniżej opisują wagę poszczególnych słów ostrzegawczych. Proszę przeczytać instrukcję i zwracać uwagę na te symbole. NIEBEZPIECZEŃSTWO: Oznacza natychmiastowo niebezpieczną sytuację, która, jeśli jej się nie uniknie, spowoduje śmierć lub poważne obrażenia ciała. OSTRZEŻENIE Oznacza potencjalnie niebezpieczną sytuację, która, jeśli jej się nie uniknie, może spowodować śmierć lub poważne obrażenia ciała. PRZESTROGA: Oznacza potencjalnie niebezpieczną sytuację, która, jeśli jej się nie uniknie, może spowodować miernego lub średniego stopnia obrażenia ciała. PRZESTROGA: Stosowana bez symbolu ostrzeżenia oznacza potencjalnie niebezpieczną sytuację, która, jeśli jej się nie uniknie, może spowodować uszkodzenie mienia. Błędna eksploatacja lub konserwacja tego produktu może powodować poważne obrażenia ciała i uszkodzenie mienia. Należy przeczytać uważnie wszystkie ostrzeżenia i całość instrukcji obsługi przed rozpoczęciem użytkowania narzędzia. Podczas użytkowania narzędzi mechanicznych zawsze powinno się postępować zgodnie z podstawowymi zasadami bezpieczeństwa, aby zmniejszyć ryzyko obrażeń ciała. ZACHOWAĆ WSZYSTKIE OSTRZEŻENIA I INSTRUKCJE OSTRZEŻENIE: NIE STOSOWAĆ niezgodnie z przeznaczeniem, które polega na mocowaniu nitów zrywalnych STANLEY Engineered Fastening. Stosować jedynie części, elementy złączne i akcesoria zalecane przez producenta. NIE WOLNO modyfikować narzędzia w żaden sposób. Za wszelkie modyfikacje narzędzia wykonane przez klienta odpowiada wyłącznie klient. Wszelkie modyfikacje powodują unieważnienie wszelkich gwarancji. Przed użyciem sprawdzić części ruchome pod kątem błędnego ustawienia, uszkodzenia części oraz każdego innego nieprawidłowego stanu, który może mieć wpływ na funkcjonowanie narzędzia. Jeśli narzędzie jest uszkodzone, przed ponownym użyciem przekazać je do naprawy. Przed użyciem zdemontować wszelkie klucze regulacyjne. Przeszkolony personel musi utrzymywać narzędzie w bezpiecznym stanie technicznym przez cały czas i regularnie sprawdzać je pod kątem uszkodzeń i prawidłowego działania. Demontaż może przeprowadzać jedynie przeszkolony personel. Nie demontować tego narzędzia bez wcześniejszego zapoznania się z instrukcją konserwacji. Ciśnienie dopływu powietrza roboczego nie może przekraczać 7 barów (100 PSI). Operatorzy i inne osoby znajdujące się w obszarze pracy muszą nosić okulary ochronne z osłonami bocznymi spełniające wymogi norm. Zawsze nosić okulary ochronne i ochronniki słuchu podczas obsługi. Należy ubrać się odpowiednio. Nie zakładać luźnych ubrań ani biżuterii. Włosy, ubranie i rękawice trzymać z dala od ruchomych części. Luźne ubranie, biżuteria lub włosy mogą zostać wciągnięte przez ruchome części. NIE OBSŁUGIWAĆ narzędzia skierowanego w stronę osoby (osób). NIE obsługiwać narzędzia ze zdjętą obudową końcówki nosowej. Przyjąć stabilną pozycję lub pewnie stanąć przed rozpoczęciem obsługi narzędzia. Przed użyciem sprawdzić przewody powietrzne pod kątem uszkodzeń. Wszystkie złącza muszą być dobrze zamocowane. Nie upuszczać ciężkich przedmiotów na węże. Silne uderzenie może spowodować uszkodzenia wewnętrzne i prowadzić do przedwczesnej usterki węża. NIE PODNOSIĆ narzędzia za wąż. Zawsze używać uchwytu narzędzia. Chronić otwory wentylacyjne przed zatkaniem lub zasłonięciem. Odłączyć wąż powietrzny od narzędzia przed rozpoczęciem jakichkolwiek prac konserwacyjnych, prób regulacji, montażu lub demontażu zespołu głowicy przedniej. 2

4 Utrzymywać uchwyty narzędzia w stanie suchym, czystym i wolnym od oleju i smaru. Podczas przenoszenia narzędzia z miejsca na miejsce trzymać ręce z dala od spustu, aby uniknąć niezamierzonego uruchomienia. Nigdy nie pozostawiać włączonego narzędzia bez nadzoru. Odłączać wąż powietrzny, gdy narzędzie nie jest używane. Przed przejściem dalej zapewnić odpowiedni odstęp dla rąk operatora narzędzia. NIE upuszczać narzędzia ani nie używać go jako młotka. Firma STANLEY Engineered Fastening stosuje politykę ciągłego doskonalenia produktów i zastrzega sobie prawo do zmiany danych technicznych produktu bez uprzedzenia 2. ZASADY BEZPIECZEŃSTWA Każda osoba, która przeprowadza montaż lub eksploatację zespołów głowicy przedniej i narzędzi ręcznych musi przeczytać niniejszy dokument techniczny, poświęcając szczególną uwagę ostrzeżeniom dotyczącym bezpieczeństwa oraz instrukcjom obsługi wymienionym w instrukcji obsługi ProSet XT1 i ProSet XT2. 3. PRZEZNACZENIE Zespół głowicy przedniej w połączeniu z narzędziem ProSet XT1 lub ProSet XT2 jest przeznaczony wyłącznie do instalacji nitów zrywalnych Stanley Engineered Fastening. Należy wybrać odpowiednie narzędzie do instalacji i odpowiedni zespół głowicy przedniej dla danego typu i rozmiaru nita, zgodnie z tabelami na stronach 5 i 7. 3

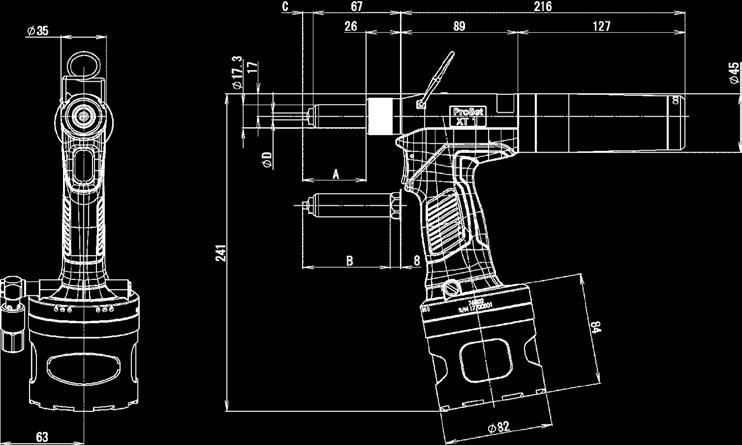

5 4. ZESPÓŁ GŁOWICY PRZEDNIEJ DO ProSet XT1 Zespół głowicy przedniej różni się w zależności od instalowanego typu nita. Każdy zespół głowicy przedniej stanowi unikalny zestaw komponentów, który można zamówić oddzielnie. Aby uzyskać wymiary zespołu A, B, C i D, patrz tabele zespołów głowicy przedniej na stronie 5. Zalecamy utrzymywanie pewnego zapasu części zmiennych, ponieważ części wymagają regularnej wymiany wraz z ich zużyciem. Rys. 1 Wymiary w milimetrach (mm) Ilustracja przedstawia narzędzie z zamontowanym standardowym zespołem głowicy przedniej TRM00360 i zamontowaną końcówką nosową PRN414. Wygląd narzędzia różni się w zależności od zamontowanego zespołu głowicy przedniej. 4

6 TYP NITA NIT OTWARTY NIT OTWARTY NIT ZAMKNIĘTY NIT ZAMKNIĘTY NIT BHM NIT BHM Nity TL NIT ROZWIDLONY TYPU PEEL ŚREDNICA NITA MATERIAŁ NITA ZESPÓŁ GŁOWICY PRZEDNIEJ KOŃCÓWKA NOSOWA POPYCHACZ SZCZĘK PROWADNICA TRZPIENI ROZMIAR (mm) A B C D 2,4 3/32 TRM00360 PRN314 TP TP ,9 67,9 8,9 4,6 TRM00360 PRN414 TP TP ,9 67,9 8,9 5,3 TRM00360 PRN514 TP TP ,9 67,9 8,9 6,7 5,0 - TRM00360 PRN414 TP TP ,9 67,9 8,9 5,3 STAL NIERDZEWNA TRM00360 PRN424 TP TP ,6 66,6 7,6 5,3 TRM00360 PRN524 TP TP ,4 67,4 8,4 6,7 TRM00360 PRN434 TP TP ,6 66,6 7,6 5,3 STAL NIERDZEWNA 2,4 3/32 TRM00360 PRN314 TP TP ,9 67,9 8,9 4,6 TRM00360 PRN414 TP TP ,9 67,9 8,9 5,3 TRM00360 PRN514 TP TP ,9 67,9 8,9 6,7 2,4 3/32 STAL NIERDZEWNA TRM00360 PRN414 TP TP ,9 67,9 8,9 5,3 TRM003601) PRN514 TP TP ,9 67,9 8,9 6,7 TRM00360 PRN414 TP TP ,9 67,9 8,9 5,3 TRM00360 PRN514 TP TP ,9 67,9 8,9 6,7 TRM00360 PRN4K TP TP ,0 66,0 7,0 5,0 TRM00360 PRN5K TP TP ,5 66,5 7,5 6,1 - TRZPIEŃ TRM00360 PRN414 TP TP ,9 67,9 8,9 5,3 TRM00360 PRN514 TP TP ,9 67,9 8,9 6,7 TRZPIEŃ TRM00360 PRN4K TP TP ,0 66,0 7,0 5,0 TRM00360 PRN4K TP TP ,0 66,0 7,0 5,0 STAL NIERDZEWNA NIT T WSZYSTKIE AVEX TRM00360 PRN414 TP TP ,9 67,9 8,9 5,3 TRM00360 PRN514 TP TP ,9 67,9 8,9 6,7 AVEX TRM00360 PRN4K TP TP ,0 66,0 7,0 5,0 TRM00360 PRN4K TP TP ,0 66,0 7,0 5,0 STAVEX WSZYSTKIE TRM00360 PRN4K TP TP ,0 66,0 7,0 5,0 AVINOX WSZYSTKIE TRM00360 PRN4K TP TP ,0 66,0 7,0 5,0 AVIBULB WSZYSTKIE BULBEX TRM003601) PRN514 TP TP ,9 67,9 8,9 6,7 WSZYSTKIE T-LOK WSZYSTKIE TRM00360 PRN414 TP TP ,9 67,9 8,9 5,3 AVDEL SR WSZYSTKIE TRM00360 PRN514 TP TP ,9 67,9 8,9 6,7 INTERLOCK WSZYSTKIE MONOBOLT WSZYSTKIE TRM00360 PRN414 TP TP ,9 67,9 8,9 5,3 Q RIVET WSZYSTKIE KLAMP-TITE WSZYSTKIE AVSEALE II 4,0-5,0-6,0-7,0 - UWAGI 1) XT1 nie może instalować nita w jednym skoku. 5

7 5. ZESPÓŁ GŁOWICY PRZEDNIEJ DO ProSet XT2 Zespół głowicy przedniej różni się w zależności od instalowanego typu nita. Każdy zespół głowicy przedniej stanowi unikalny zestaw komponentów, który można zamówić oddzielnie. Aby uzyskać wymiary zespołu A, B, C i D, patrz tabele zespołów głowicy przedniej na stronie 7. Zalecamy utrzymywanie pewnego zapasu części zmiennych, ponieważ części wymagają regularnej wymiany wraz z ich zużyciem. Rys. 2 Wymiary w milimetrach (mm) Ilustracja przedstawia narzędzie z zamontowanym standardowym zespołem głowicy przedniej TRM00361 i zamontowaną końcówką nosową PRN614. Wygląd narzędzia różni się w zależności od zamontowanego zespołu głowicy przedniej. 6

8 TYP NITA ŚREDNICA NITA MATERIAŁ NITA ZESPÓŁ GŁOWICY PRZEDNIEJ KOŃCÓWKA NOSOWA POPYCHACZ SZCZĘK PROWADNICA TRZPIENI ROZMIAR A B C D 2,4 3/32 TRM00361 PRN414 TRM00355 TRM ,9 71,9 8,9 5,3 NIT OTWARTY TRM00361 PRN514 TRM00355 TRM ,9 71,9 8,9 6,7 TRM00361 PRN614 TP TP ,9 71,9 8,9 6,7 5,0 - TRM00361 PRN614 TP TP ,9 71,9 8,9 6,7 NIT OTWARTY TRM00361 PRN414 TRM00355 TRM ,9 71,9 8,9 5,3 STAL NIERDZEWNA TRM00361 PRN514 TRM00355 TRM ,9 71,9 8,9 6,7 TRM00361 PRN614 TP TP ,9 71,9 8,9 6,7 TRM003611) PRN424 TRM00355 TRM ,6 70,6 7,6 5,3 NIT TRM00361 PRN524 TRM00355 TRM ,4 71,4 8,4 6,7 ZAMKNIĘTY TRM00361 PRN624 TP TP ,6 71,6 8,6 8,1 TRM00361 PRN434 TRM00355 TRM ,6 70,6 7,6 5,3 NIT STAL NIERDZEWNA TRM00361 PRN534 TRM00355 TRM ,4 71,4 8,4 6,7 ZAMKNIĘTY TRM003612) PRN634 TP TP ,6 71,6 8,6 8,1 NIT BHM 2,4 3/32 TRM00361 PRN414 TRM00355 TRM ,9 71,9 8,9 5,3 TRM00361 PRN514 TRM00355 TRM ,9 71,9 8,9 6,7 TRM00361 PRN614 TP TP ,9 71,9 8,9 6,7 2,4 3/32 63,0 NIT BHM STAL NIERDZEWNA TRM00361 PRN414 TRM00355 TRM ,9 71,9 8,9 5,3 TRM00361 PRN514 TRM00355 TRM ,9 71,9 8,9 6,7 Nity TL TRM003613) PRN514 TRM00355 TRM ,9 71,9 8,9 6,7 TRM003613) PRN614 TP TP ,9 71,9 8,9 6,7 NIT TRM00361 PRN414 TRM00355 TRM ,9 71,9 8,9 5,3 ROZWIDLONY TRM00361 PRN514 TRM00355 TRM ,9 71,9 8,9 6,7 TYPU PEEL TRM00361 PRN614 TP TP ,9 71,9 8,9 6,7 TRM00361 PRN4K TRM00355 TRM ,0 70,0 7,0 5,0 TRM00361 PRN5K TP TP ,5 70,5 7,5 6,1 - TRZPIEŃ TRM00361 PRN6K TP TP ,0 70,0 7,0 7,8 TRM00361 PRN4K TRM00355 TRM ,0 70,0 7,0 5,0 TRM00361 PRN5K TP TP ,5 70,5 7,5 6,1 TRZPIEŃ TRM00361 PRN6K TP TP ,0 70,0 7,0 7,8 TRM00361 PRN414 TRM00355 TRM ,9 71,9 8,9 5,3 TRM00361 PRN514 TRM00355 TRM ,9 71,9 8,9 6,7 TRM00361 PRN614 TP TP ,9 71,9 8,9 6,7 TRM00361 PRN4K TRM00355 TRM ,0 70,0 7,0 5,0 STAL NIERDZEWNA TRM00361 PRN5K TP TP ,5 70,5 7,5 6,1 NIT T WSZYSTKIE TRM00361 PRN614 TP TP ,9 71,9 8,9 6,7 AVEX TRM00361 PRN414 TRM00355 TRM ,9 71,9 8,9 5,3 TRM00361 PRN514 TRM00355 TRM ,9 71,9 8,9 6,7 TRM TP TP ,8 65,8 2,8 12,7 AVEX TRM00361 PRN4K TRM00355 TRM ,0 70,0 7,0 5,0 TRM00361 PRN5K TRM00355 TRM ,5 70,5 7,5 6,1 TRM00361 PRN6K TP TP ,0 70,0 7,0 7,8 TRM00361 PRN4K TRM00355 TRM ,0 70,0 7,0 5,0 STAVEX WSZYSTKIE TRM00361 PRN5K TP TP ,5 70,5 7,5 6,1 TRM00361 PRN614 TP TP ,9 71,9 8,9 6,7 TRM00361 PRN4K TRM00355 TRM ,0 70,0 7,0 5,0 AVINOX WSZYSTKIE TRM00361 PRN514 TP TP ,9 71,9 8,9 6,7 TRM00361 PRN614 TP TP ,9 71,9 8,9 6,7 TRM00361 PRN4K TRM00355 TRM ,0 70,0 7,0 5,0 AVIBULB WSZYSTKIE TRM00361 PRN514 TP TP ,9 71,9 8,9 6,7 TRM00361 PRN614 TP TP ,9 71,9 8,9 6,7 BULBEX TRM003613) PRN514 TRM00355 TRM ,9 71,9 8,9 6,7 WSZYSTKIE TRM003613) PRN614 TP TP ,9 71,9 8,9 6,7 T-LOK 4,3 5/32 TRM00361 PRN514 TRM00355 TRM ,9 71,9 8,9 6,7 WSZYSTKIE TRM TP TP ,8 65,8 2,8 12,7 TRM00361 PRN414 TRM00355 TRM ,9 71,9 8,9 5,3 AVDEL SR WSZYSTKIE TRM00361 PRN514 TRM00355 TRM ,9 71,9 8,9 6,7 TRM00361 PRN614 TP TP ,9 71,9 8,9 6,7 INTERLOCK WSZYSTKIE TRM00361 PRN614 TP TP ,9 71,9 8,9 6,7 MONOBOLT WSZYSTKIE TRM TP TP ,1 67,1 4,1 12,7 TRM00361 PRN414 TRM00355 TRM ,9 71,9 8,9 5,3 Q RIVET WSZYSTKIE TRM00361 PRN514 TRM00355 TRM ,9 71,9 8,9 6,7 TRM TP TP ,8 65,8 2,8 12,7 KLAMP-TITE WSZYSTKIE TRM00361 PRN614 TP TP ,9 71,9 8,9 6,7 4, ,4 67,4 4,4 12,7 Końcówka nosowa wysunięta na 1 mm ,5 68,5 5,5 12,7 Końcówka nosowa wysunięta na 2 mm ) ,5 74,5 11,5 12,7 Końcówka nosowa wysunięta na 8 mm 5, ,4 67,4 4,4 12,7 Końcówka nosowa wysunięta na 1 mm ,5 68,5 5,5 12,7 Końcówka nosowa wysunięta na 2 mm ) ,5 74,5 11,5 12,7 Końcówka nosowa wysunięta na 8 mm ,5 65,5 2,5 12,7 Płaska końcówka nosowa AVSEAL II ,4 67,4 4,4 12,7 Końcówka nosowa wysunięta na 1 mm 6, ) ,5 68,5 5,5 12,7 Końcówka nosowa wysunięta na 2 mm ,5 74,5 11,5 12,7 Końcówka nosowa wysunięta na 8 mm 7, ,5 65,5 2,5 12,7 Końcówka nosowa typu płaskiego ,4 67,4 4,4 12,7 Końcówka nosowa wysunięta na 1 mm ) ,5 68,5 5,5 12,7 Końcówka nosowa wysunięta na 2 mm ,5 74,5 11,5 12,7 Końcówka nosowa wysunięta na 8 mm 1) Kiedy średnica trzpienia wynosi φ1,6, użyć szczęk ) Wymagane ciśnienie dopływu powietrza musi wynosić co najmniej 0,60 MPa. 3) XT2 nie może instalować nita w jednym skoku. 4) Patrz strona 11 i 12. UWAGI 7

9 6. ZESPOŁY GŁOWICY PRZEDNIEJ DO NITÓW ZRYWALNYCH DO ProSet XT1 TRM00360 Rys ) a, 1b, 1c 1) Do nitów o średnicy 2,4 mm, użyć TP (zespół prowadnicy trzpieni). 8 Numer części: TRM00360 Pozycja Numer części Opis Liczba sztuk 1a PRN414 Końcówka nosowa 1 1b PRN314 Końcówka nosowa 1 1c PRN514 Końcówka nosowa 1 2 TP Obudowa zespołu głowicy przedniej 1 3 DPN Prowadnica szczęk 1 4 PRG402-8A Szczęki 1 zestaw 5 TP Popychacz szczęk 1 6 TP Podkładka uretanowa 1 7 TP Sprężyna popychacza szczęk 1 8 TRM00167 Głowica zaciągająca 1 9 TP Prowadnica trzpienia 1 10 TP Blokada prowadnicy szczęk 1 11 TP Sprężyna blokady prowadnicy szczęk 1 12 TP Przeciwnakrętka 1 13 TP Pierścień uszczelniający 1 14 TP Zespół prowadnicy trzpieni 1

10 7. ZESPOŁY GŁOWICY PRZEDNIEJ DO NITÓW ZRYWALNYCH DO ProSet XT2 TRM00361 Rys ) 14 1) a, 1b, 1c 1) Do nitów o średnicy 3,2 lub 4.0, użyć TRM00355 (popychacz szczęk) oraz TRM00261 (zespół prowadnicy trzpieni). Numer części: TRM00361 Pozycja Numer części Opis Liczba sztuk 1a PRN614 Końcówka nosowa 1 1b PRN514 Końcówka nosowa 1 1c PRN414 Końcówka nosowa 1 2 TP Obudowa zespołu głowicy przedniej 1 3 DPN Prowadnica szczęk Szczęki 1 zestaw 5 TP Popychacz szczęk 1 6 TP Podkładka uretanowa 1 7 TP Sprężyna popychacza szczęk 1 8 TRM00165 Głowica zaciągająca 1 9 TP Prowadnica trzpienia 1 10 TP Blokada prowadnicy szczęk 1 11 TP Sprężyna blokady prowadnicy szczęk 1 12 TP Przeciwnakrętka 1 13 TP Pierścień uszczelniający 1 14 TRM00355 Popychacz szczęk 1 15 TRM00261 Zespół prowadnicy trzpieni 1 9

11 INSTRUKCJA MONTAŻU WAŻNE - PRZED ROZPOCZĘCIEM EKSPLOATACJI UWAŻNIE PRZECZYTAĆ OSTRZEŻENIA DOTYCZĄCE BEZPIECZEŃSTWA WYMIENIONE W INSTRUKCJI OBSŁUGI PROSET XT1 I PROSET XT2. WAŻNE - DOPŁYW POWIETRZA MUSI BYĆ WYŁĄCZONY LUB ODŁĄCZONY PRZED ZAMONTOWANIEM LUB ZDEMONTOWANIEM ZESPOŁU GŁOWICY PRZEDNIEJ. Wytłuszczone numery pozycji odnoszą się do komponentów na rysunkach 3 i 4 oraz w tabelach na stronach 8 i 9. Dopływ powietrza musi być odłączony. Obrócić obudowę zespołu głowicy przedniej (2) przeciwnie do wskazówek zegara i usunąć wraz z końcówką nosową (1). Obrócić prowadnicę szczęk (3) przeciwnie do wskazówek zegara i zdemontować wraz ze szczękami (4). Usunąć popychacz szczęk (5) wraz z podkładką uretanową (6) i sprężyną popychacza szczęk (7) z głowicy zaciągającej (8). Usunąć prowadnicę trzpienia (9) z głowicy zaciągającej (8). Włożyć dostosowaną adapterem prowadnicę trzpienia (9), sprężynę popychacza szczęk (7), podkładkę uretanową (6) i dostosowany adapterem popychacz szczęk (5) do głowicy zaciągającej (8). Lekko nasmarować szczęki (4) smarem litowym z dodatkiem molibdenu (moly lithium). Pozwolić szczęko (4) wpaść w prowadnicę szczęk (3). Odciągnąć blokadę prowadnicy szczęk (10) i nakręcić prowadnicę szczęk (3) całkowicie na głowicę zaciągającą (8). Zwolnić blokadę prowadnicy szczęk (10), a następnie częściowo wykręcić prowadnicę szczęk (3), aż ząb blokady prowadnicy szczęk (10) zatrzaśnie się na kolejnej szczelinie na prowadnicy szczęk (3). Obrócić końcówkę nosową (1) przeciwnie do wskazówek zegara i usunąć z obudowy zespołu głowicy przedniej (2). Zastąpić końcówką nosową (1) przeznaczoną dla instalowanych nitów. Przykręcić obudowę zespołu głowicy przedniej (2) wraz z końcówką nosową (1) do narzędzia. Narzędzie jest teraz gotowe do instalacji żądanego nita. INSTRUKCJA SERWISOWANIA Zespoły głowicy przedniej należy serwisować w odstępach tygodniowych lub co cykli. Zalecamy przechowywanie pewnego zapasu wszystkich wewnętrznych komponentów zespołu głowicy przedniej oraz końcówek nosowych, ponieważ należy je regularnie wymieniać. Dopływ powietrza musi być odłączony. Usunąć obudowę zespołu głowicy przedniej (2) wraz z końcówką nosową (1) i pierścieniem uszczelniającym (13) z narzędzia. Odciągnąć blokadę prowadnicy szczęk (10), pokonując opór sprężyny blokady prowadnicy szczęk (11), a następnie usunąć prowadnicę szczęk (3). Wyjąć szczęki (4) z prowadnicy szczęk (3). Usunąć popychacz szczęk (5) wraz z podkładką uretanową (6) i sprężyną popychacza szczęk (7) z głowicy zaciągającej (8). Obrócić nakrętkę zabezpieczającą (12) przeciwnie do wskazówek zegara i usunąć głowicę zaciągającą (8), blokadę prowadnicy szczęk (10), sprężynę blokady prowadnicy szczęk (11) z tłoka narzędzia za pomocą kombinerek. Sprawdzić wszystkie komponenty. Wszelkie zużyte lub uszkodzone części należy wymieniać na nowe. W szczególności sprawdzać zużycie szczęk (4). Oczyścić wszystkie części i nasmarować szczęki (4) i stożkowaty otwór prowadnicy szczęk (3) smarem litowym z dodatkiem molibdenu ( ). Zmontować zgodnie z instrukcją montażu powyżej. 10

12 8. ZESPOŁY GŁOWICY PRZEDNIEJ DO NITÓW AVSEAL DO ProSet XT Rys. 5 Numer części: Pozycja Numer części Opis Liczba sztuk Obudowa zespołu głowicy przedniej Prowadnica szczęk Szczęki 1 zestaw Rozpórka szczęk Podkładka sprężysta Głowica zaciągająca 1 7 TP Blokada prowadnicy szczęk Sprężyna szczęk 1 9 TP Sprężyna blokady prowadnicy szczęk 1 10 TP Przeciwnakrętka 1 11 TP Pierścień uszczelniający 1 INSTRUKCJA MONTAŻU WAŻNE - PRZED ROZPOCZĘCIEM EKSPLOATACJI UWAŻNIE PRZECZYTAĆ OSTRZEŻENIA DOTYCZĄCE BEZPIECZEŃSTWA WYMIENIONE W INSTRUKCJI OBSŁUGI PROSET XT3 I PROSET XT4. WAŻNE - DOPŁYW POWIETRZA MUSI BYĆ WYŁĄCZONY LUB ODŁĄCZONY PRZED ZAMONTOWANIEM LUB ZDEMONTOWANIEM ZESPOŁU GŁOWICY PRZEDNIEJ. Wytłuszczone numery pozycji odnoszą się do komponentów na rysunku 5 oraz w tabeli na stronie

13 Należy odłączyć dopływ powietrza. Zdemontować cały zespół głowicy przedniej TRM00361 zgodnie z opisem w instrukcji Proset XT2. Przykręcić głowicę zaciągającą (6) wraz z blokadą prowadnicy szczęk (7) i sprężyną blokady prowadnicy szczęk (9) do tłoka narzędzia i przykręcić nakrętkę zabezpieczającą (10) do głowicy zaciągającej (6). Przymocować rozpórkę szczęk (4) wraz z podkładką sprężystą (5) i sprężyną szczęk (8) do głowicy zaciągającej (6). Przymocować prowadnicę szczęk (2) wraz ze szczękami (3) do głowicy zaciągającej (6). Przykręcić obudowę zespołu głowicy przedniej (1) wraz z odpowiednią końcówką nosową i pierścieniem uszczelniającym (11) do górnego zespołu uchwytu. Narzędzie jest teraz gotowe do instalacji nitów Avseal. INSTRUKCJA SERWISOWANIA Zespoły głowicy przedniej należy serwisować w odstępach tygodniowych lub co cykli. Zalecamy przechowywanie pewnego zapasu wszystkich wewnętrznych komponentów zespołu głowicy przedniej oraz końcówek nosowych, ponieważ należy je regularnie wymieniać. Dopływ powietrza musi być odłączony. Usunąć obudowę zespołu głowicy przedniej (2) wraz z końcówką nosową i pierścieniem uszczelniającym (11) z narzędzia. Odciągnąć blokadę prowadnicy szczęk (7), pokonując opór sprężyny blokady prowadnicy szczęk (9), a następnie usunąć prowadnicę szczęk (2). Usunąć szczęki (3) z prowadnicy szczęk (2). Usunąć rozpórkę szczęk (4), podkładkę sprężystą (5) i sprężynę szczęk (8) z głowicy zaciągającej (6). Obrócić nakrętkę zabezpieczającą (10) przeciwnie do wskazówek zegara i usunąć głowicę zaciągającą (6), blokadę prowadnicy szczęk (7), sprężynę blokady prowadnicy szczęk (9) z tłoka narzędzia za pomocą kombinerek. Sprawdzić wszystkie komponenty. Wszelkie zużyte lub uszkodzone części należy wymieniać na nowe. W szczególności sprawdzać zużycie szczęk (3). Oczyścić wszystkie części i nasmarować szczęki (3) i stożkowaty otwór prowadnicy szczęk (2) smarem litowym z dodatkiem molibdenu ( ). Zmontować zgodnie z instrukcją montażu powyżej. 12

14 STANLEY Engineered Fastening Avdel UK Limited Stanley House, Works Road Letchworth Garden City, Hertfordshire SG6 1JY Tel Fax -001 For an authorized distributor nearby please check Manual Number Issue C/N A 17/ Stanley Black & Decker, Inc. Avdel, Avex, Avibulb, Avinox, Avseal, Bulbex, Hemlok, Interlock, Klamp-Tite, Monobolt, POP, ProSet, Stavex and T-Lok are registered trademarks of Stanley Black & Decker, Inc. and its affiliates. The names and logos of other companies mentioned herein may be trademarks of their respective owners. Data shown is subject to change without prior notice as a result of continuous product development and improvement policy. Your local STANLEY Engineered Fastening representative is at your disposal should you need to confirm latest information.
