1 Kraty pomostowe FrP/tWS specyfikacja techniczna

2 Spis treści Kraty FRP/TWS... 4 Opis ogólny... 4 Struktura krat... 5 Mieszanki żywiczne... 6 Ekonomiczne standardowe kraty FRP/TWS... 6 Ekonomiczne kraty FRP/TWS niepalne... 7 Kraty niepalne FRP/TWS ISO... 8 Kraty FRP/TWS niepalne, dopuszczone dla żywności... 9 Kraty FRP/TWS niepalne, VINYL Rodzaje powierzchni Wklęsła powierzchnia elementów konstrukcyjnych Powierzchnia szorstka (GRIT) Płyta pokrywowa (HLU) Szorstka powierzchnia przewodząca ładunki elektryczne Cięcie i montaż Tabela krat o zamkniętych oczkach Tabela odkształceń (ugięć) Pakowanie Płyty FRP/TWS Stopnie schodowe (stopnice) FRP/TWS Łączniki (klipsy) Oznakowanie Oznakowanie krat FRP/TWS Oznakowanie płyt FRP Oznakowanie stopni schodowych (stopnic) FRP Oznakowanie łączników Kolor Tabela odporności chemicznej... 37

3 CERTYFIKATY WYDAWCA OPIS Nr Data ważności Zgodność z normami CERTITECH Jednostka akredytowania do certyfikacji systemów zarządzania. Instytut Badawczy Budownictwa, Republika Słowacka, EN Elektrotechniczny Instytut Badawczy - Republika Czeska FIRES s.r.o. członek grupy EGOLF, Republika Słowacka Działanie Systemu Zarządzania Jakością w zakresie produkcji i sprzedaży krat GRP wykonanych z tworzywa sztucznego wzmacnianego włóknem szklanym Certyfikacja wyrobów Kraty posadzkowe NIEPALNE, WINY- LOWE, Przewodnictwo elektryczne Klasyfikacja reakcji na ogień NIEPALNE EKONOMICZNE, NIEPALNE (ISO), NIEPALNE, WINYLOWE +protokoły Nr rejestracji: Nr 00048/TS US/P/201 2 Nr: FIRES- CR AUPE FIRES- CR AUPE FIRES- CR AUPE EN ISO 9001:2008 Norma zakładowa, maksymalne obciążenie przy odkształceniu o 1%, odporność na czynniki chemiczne. CSN EN :2004, CSN :2004, cl 2.8 zgodność z normą EN A1:2009 VUSAPL, a.s. Jednostka Certyfikująca upoważniona do Certyfikacji Wyrobów Kraty kompozytowe ECO-FR, ISO-FR są dopuszczone do kontaktu z wodą pitną + protokoły 0014/VUS APL/ Rozporządzenie Ministra Zdrowia Republiki Słowackiej nr 550/2007. Coll., Dekret Rządu Republiki Słowackiej nr 354/2006 Coll., Ustawa nr 1799/ Kodeks Żywności Republiki Słowackiej

4 Kraty. Opis ogólny 4 KRATY FRP/TWS Opis ogólny Proces produkcyjny Kraty FRP są produkowane w specjalnych formach matrycowych. Krata składa się z trzech głównych składników: mieszanki żywicznej (2), włókna szklanego (1) i pigmentów (mieszanka pigmentów i żywicy). Procentowy stosunek żywicy do włókna szklanego wynosi 70% do 30%. Włókno szklane jest układane w DWÓCH kierunkach. Po zakończeniu dojrzewania (twardnienia) materiału, kraty FRP są wypychane z form za pomocą prasy. Stosowanych jest kilka typów mieszanek żywicznych, m.in. ortoftalowa żywica poliestrowa, izoftalowa żywica poliestrowa, żywica winyloestrowa. Wymiary Każdy kształt /forma produkcyjna ma swoje własne wymiary: wielkość panelu, wymiary oczka i wysokość. Kraty zbudowane są z siarki kwadratowych oczek, co zapewnia dobrą wytrzymałość we wszystkich kierunkach. Panele krat mogą być produkowane w standardowych wymiarach zgodnych z wymiarami form lub formy mogą być zmniejszane (blokowane), zarówno w kierunku podłużnym, jak i poprzecznym. Typ powierzchni Typowym rodzajem powierzchni krat jest wklęsły kształt elementów konstrukcyjnych. Dostępny jest jednak cały zakres rozmaitych powierzchni: powierzchnia szorstka (GRIT), kraty z szorstkim pokryciem z wierzchu (HLU), powierzchnia przewodząca ładunki elektryczne (CONDUCTIVE). Zalety i rozmaite obszary zastosowań krat FRP/TWS: Różne zastosowania Wysoka odporność na ścieranie Wysoka odporność na korozję Wysoka odporność na działanie środków chemicznych Wielokierunkowa wytrzymałość mechaniczna Wysoka wartość relacji wytrzymałości do masy Odporność na udary Ognioodporność Wysoki poziom wygody podczas chodzenia i stania Wykonanie przeciwpoślizgowe Kraty nie przewodzą prądu elektrycznego Brak możliwości iskrzenia Niski poziom rozpraszania ciepła Odporność na działanie promieniowania UV Długi okres eksploatacji Utrzymanie bezobsługowe Maksymalny efekt i minimalizacja kosztów Dopuszczenie do kontaktu z wodą pitną Łatwość przechowywania Obszary zastosowań Przemysł chemiczny i petrochemiczny Zakłady drukarskie i produkcja barwników Jednostki pływające, maszynownie statków, stocznie Przemysł farmaceutyczny Metalurgia Transport Stocznie Budowa dekoracji Remonty i renowacje Elektronika Przemysł spożywczy i produkcja napojów Pulpa celulozowa i przemysł papierniczy Stacje uzdatniania wody i oczyszczalnie ścieków Wypoczynek i rekreacja Szczegółowe obszary zastosowań Morskie platformy wiertnicze Klatki schodowe Posadzki przemysłowe Ekrany i osłony Stojaki instalacji myjących, stojaki na akumulatory Pomosty i przejścia dostępowe Pokrywy kanałów kablowych i rurociągowych Pokrycia wykopów Konstrukcje wsporcze izolacji Nasady budowli inżynierskich Osłony maszyn Rampy Przykrycia kanałów kablowych Kolory Standardowo wszystkie mieszanki mają domyślne kolory. Możliwe jest jednak produkowanie wyrobów bez dodawania barwnych pigmentów, w takim przypadku otrzymane wyroby będą bezbarwne. Można też zmienić domyślny kolor na inny, na przykład kolor firmowy nasi eksperci dobiorą wtedy dowolny kolor z palety RAL na życzenie klienta. Czas realizacji takiego specjalnego zamówienia wynosi do jednego miesiąca. Więcej informacji można otrzymać na żądanie. Korzyści ze stosowania barwnych pigmentów: Wyroby nie blakną Nie wymagają malowania Wspaniały efekt wizualny Poprawa wydajności pracy Zastosowanie barwnych pigmentów uniemożliwia przenikanie promieniowania UV

5 5 Kraty. Struktura krat Struktura krat Kraty zbudowane są na schemacie kwadratowych oczek, co zapewnia wysoką wytrzymałość na obciążenia we wszystkich kierunkach (belki przenoszące obciążenia rozmieszczone w dwóch kierunkach). Wielkość oczek oraz wewnętrzne wymiary oczek są oznakowane w następujący sposób: X-1,Y-1 Wielkość oczek Х-2, Y-2 Wewnętrzne wymiary oczek h Wysokość (GRUBOŚĆ) STRUKTURA KRAT: GRUBOŚĆ (mm) x Wielkość oczek (mm x mm) 26x38x38 30x38x38 38x38x38 50x50x50 30x19x19 38x19x19 GRUBOŚĆ: 26mm Oczko: 38mm x 38mm. Strona А: Wewnętrzne wymiary oczek 32x32mm, Szerokość żebra 6mm Strona В: Wewnętrzne wymiary oczek 33x33mm, Szerokość żebra 5mm GRUBOŚĆ: 30 mm Oczko: 38mm x 38mm. Strona А: Wewnętrzne wymiary oczek 32x32mm, Szerokość żebra 7mm Strona В: Wewnętrzne wymiary oczek 33x33mm, Szerokość żebra 5mm GRUBOŚĆ: 38 mm Oczko: 38mm x 38mm. Strona А: Wewnętrzne wymiary oczek 32x32mm, Szerokość żebra 7mm Strona В: Wewnętrzne wymiary oczek 33x33mm, Szerokość żebra 5mm GRUBOŚĆ: 50 mm Oczko: 50mm x 50mm. Strona А: Wewnętrzne wymiary oczek 43x43mm, Szerokość żebra 8mm Strona В: Wewnętrzne wymiary oczek 45x45mm, Szerokość żebra 6mm GRUBOŚĆ: 30 mm Oczko: 19mm x 19mm. Strona А: Wewnętrzne wymiary oczek 13x13mm, Szerokość żebra 5-бmm Strona В: Wewnętrzne wymiary oczek 33x33mm, Szerokość żebra 5mm Wymiary przelotowych otworów krat z drobnymi oczkami (Mini-mesh) wynoszą 12mm x 12mm. Mniejsze otwory chronią przed spadaniem nawet tak małych obiektów, jak przedmioty o wymiarach 13 x 13 mm i spełniają wymagania europejskiego testu spadającej kulki o średnicy 15 mm. Mniejsze otwory umożliwiają również bezproblemowe przemieszczanie się małych wózków na kółkach, wózków inwalidzkich, itp.

6 Kraty. Mieszanki żywiczne 6 Standardowe wymiary paneli # WYSOKOŚĆ (GRUBOŚĆ) mm Wielkość oczka mm Standardowe wymiary paneli mm x x x x x x x x x x x x x x x x x x x x 1225 MIESZANKI ŻYWICZNE Ekonomiczne standardowe kraty FRP/TWS Mieszanka żywiczna ortoftalowa bez dodatków spowalniających palenie wzmacniana ciągłymi prętami z włókna szklanego. Typ żywicy: Rodzaj szkła: Dodatek spowalniający palenie: Ortoftalowa żywica poliestrowa Szkło typu E Bez dodatków spowalniających palenie Zastosowanie: Do stosowania w wodzie /ściekach lub w miejscach narażonych na starzenie, dla lekkich aplikacji przemysłowych oraz na obszarach morskich platform wiertniczych zalewanych przez fale gdzie warunki środowiskowe są umiarkowane. Ten rodzaj krat posiada jednak lepsze parametry eksploatacyjne w porównaniu s tradycyjnymi wyrobami używanymi na posadzki, jak stal, aluminium i drewno, a stosowana żywica jest najbardziej ekonomicznym rozwiązaniem tego typu. Stosunek szkła do żywicy w mieszance: 30 / 70 % wagowo Standardowy kolor: RAL 7040 szary Dostępne wyroby: Dostępne wymiary krat: Standardowe opcje: Temperatury robocze: Kraty FRP, Płyty FRP, Stopnie schodowe FRP 38x38x26 38x38x30 38x38x38 19x19x30 19x19x38 50x50x50 Wklęsłe listwy konstrukcyjne Nie przewodzą ładunków elektrycznych -60 C/+110 C Dla zastosowań wewnętrznych i zewnętrznych (Odporność na promieniowanie ultrafioletowe) Tolerancje: Dostępne rodzaje powierzchni Inne właściwości: Długość, szerokość: ± 1 mm Grubość: ± 2 mm Wypaczenie (wichrowatość): < 10 mm / m Masa: ± 5% Odchyłki barw: kolory bliskie podanym kodom RAL. Zalecenia: Szorstka Szorstkie pokrycie HLU Pokrycie HLU+ przewodność Przewodność elektryczna Niska przewodność cieplna Pustki (wgłębienia), smugi na powierzchni i łuszczenie powierzchniowe zgodnie z normami zakładowymi Zalecamy stosowanie wyrobów klasy STANDARDOWEJ, EKONOMICZNEJ w obecności czynników korozyjnych, gdy nie jest wymagana ognioodporność, a pożądana jest niska cena.

7 7 Kraty. Mieszanki żywiczne Ekonomiczne kraty FRP/TWS niepalne Mieszanka żywiczna ortoftalowa z dodatkami spowalniającymi palenie wzmacniana ciągłymi prętami z włókna szklanego. Typ żywicy: Rodzaj szkła: Dodatek spowalniający palenie: Ortoftalowa żywica poliestrowa Szkło typu E Z domieszką dodatków spowalniających palenie Zastosowanie: Do stosowania w wodzie /ściekach lub w miejscach narażonych na starzenie, dla lekkich aplikacji przemysłowych oraz na obszarach morskich platform wiertniczych zalewanych przez fale gdzie warunki środowiskowe są umiarkowane. Ten rodzaj krat posiada jednak lepsze parametry eksploatacyjne w porównaniu s tradycyjnymi wyrobami używanymi na posadzki, jak stal, aluminium i drewno, a stosowana żywica jest najbardziej ekonomicznym rozwiązaniem tego typu. Stosunek szkła do żywicy w mieszance: 30 / 70 % wagowo Standardowy kolor: RAL 7040 szary Dostępne wyroby: Dostępne wymiary krat: Standardowe opcje: Temperatury robocze: Kraty FRP, Płyty FRP, Stopnie schodowe FRP 38x38x26 38x38x30 38x38x38 19x19x30 19x19x38 50x50x50 Wklęsłe listwy konstrukcyjne Nie przewodzą ładunków elektrycznych -60 C/+110 C Dla zastosowań wewnętrznych i zewnętrznych (Odporność na promieniowanie ultrafioletowe) Tolerancje: Dostępne rodzaje powierzchni Inne właściwości: Długość, szerokość: ± 1 mm Grubość: ± 2 mm Wypaczenie (wichrowatość): < 10 mm / m Masa: ± 5% Odchyłki barw: kolory bliskie podanym kodom RAL. Zalecenia: Szorstka Szorstkie pokrycie HLU Pokrycie HLU+ przewodność Przewodność elektryczna Niska przewodność cieplna Pustki (wgłębienia), smugi na powierzchni i łuszczenie powierzchniowe zgodnie z normami zakładowymi Zalecamy stosowanie wyrobów klasy NIEPALNEJ, EKONOMICZNEJ w obecności czynników korozyjnych, gdy jest wymagana ognioodporność, a pożądana jest niska cena.

8 Kraty. Mieszanki żywiczne 8 Kraty niepalne FRP/TWS ISO Mieszanka żywiczna izoftalowa z dodatkami spowalniającymi palenie wzmacniana ciągłymi prętami z włókna szklanego. Typ żywicy: Rodzaj szkła: Dodatek spowalniający palenie: Izoftalowa żywica poliestrowa Szkło typu E Z domieszką dodatków spowalniających palenie Zastosowanie: Stosunek szkła do żywicy w mieszance: Izoftalowa żywica poliestrowa z domieszką niepalnego składnika nadaje się do zastosowań w środowisku agresywnym. Przemysłowa klasa odporności na korozję oraz trudnopalność. Do zastosowań w środowisku o średnim stężeniu kwasów organicznych, nieorganicznych zasad, itp. 30 / 70 % wagowo Standardowy kolor: RAL 6010 ZIELONY Dostępne wyroby: Dostępne wymiary krat: Standardowe opcje: Temperatury robocze: Kraty FRP, Płyty FRP, Stopnie schodowe FRP 38x38x26 38x38x30 38x38x38 19x19x30 19x19x38 50x50x50 Wklęsłe listwy konstrukcyjne Nie przewodzą ładunków elektrycznych -60 C/+110 C Dla zastosowań wewnętrznych i zewnętrznych (Odporność na promieniowanie ultrafioletowe) Tolerancje: Dostępne rodzaje powierzchni Inne właściwości: Długość, szerokość: ± 1 mm Grubość: ± 2 mm Wypaczenie (wichrowatość): < 10 mm / m Masa: ± 5% Odchyłki barw: kolory bliskie podanym kodom RAL. Zalecenia: Szorstka Szorstkie pokrycie HLU Pokrycie HLU+ przewodność Przewodność elektryczna Niska przewodność cieplna Pustki (wgłębienia), smugi na powierzchni i łuszczenie powierzchniowe zgodnie z normami zakładowymi

9 9 Kraty. Mieszanki żywiczne Kraty FRP/TWS niepalne, dopuszczenie dla żywności Mieszanka żywiczna izoftalowa z dodatkami spowalniającymi palenie i wzmacniana ciągłymi prętami z włókna szklanego. Typ żywicy: Rodzaj szkła: Dodatek spowalniający palenie: Izoftalowa żywica poliestrowa Szkło typu E Z domieszką dodatków spowalniających palenie Zastosowanie: Stosunek szkła do żywicy w mieszance: Izoftalowa żywica poliestrowa z domieszką niepalnego składnika nadaje się do zastosowań w przemyśle spożywczym i w branży hodowli zwierząt. Przemysłowa klasa odporności na korozję oraz trudnopalność. Do zastosowań w środowisku o średnim stężeniu kwasów organicznych, nieorganicznych zasad, itp. 30 / 70 % wagowo Standardowy kolor RAL 7035 JASNOSZARY Dostępne wyroby: Dostępne wymiary krat: Standardowe opcje: Temperatury robocze: Kraty FRP, Płyty FRP, Stopnie schodowe FRP 38x38x26 38x38x30 38x38x38 19x19x30 19x19x38 50x50x50 Wklęsłe listwy konstrukcyjne Nie przewodzą ładunków elektrycznych -60 C/+110 C Dla zastosowań wewnętrznych i zewnętrznych (Odporność na promieniowanie ultrafioletowe) Tolerancje: Dostępne rodzaje powierzchni Inne właściwości: Długość, szerokość: ± 1 mm Grubość: ± 2 mm Wypaczenie (wichrowatość): < 10 mm / m Masa: ± 5% Odchyłki barw: kolory bliskie podanym kodom RAL. Zalecenia: Szorstka Szorstkie pokrycie HLU Pokrycie HLU+ przewodność Przewodność elektryczna Niska przewodność cieplna Pustki (wgłębienia), smugi na powierzchni i łuszczenie powierzchniowe zgodnie z normami zakładowymi

10 Kraty. Mieszanki żywiczne 10 Kraty FRP/TWS niepalne, VINYL Mieszanka żywicy winyloestrowej z dodatkami spowalniającymi palenie wzmacniana ciągłymi prętami z włókna szklanego. Typ żywicy: Rodzaj szkła: Dodatek spowalniający palenie: Żywica winylostrowa Szkło typu E Z domieszką dodatków spowalniających palenie Zastosowanie: Stosunek szkła do żywicy w mieszance: Żywica winyloestrowa z dodatkiem składnika niepalnego nadaje się do zastosowań w środowisku agresywnym. Doskonała odporność na korozję i trudnopalność. Środowiska z poważnym zagrożeniem prze czynniki korozyjne. 30 / 70 % wagowo Standardowy kolor: RAL 2002 CZERWONY Dostępne wyroby: Dostępne wymiary krat: Standardowe opcje: Temperatury robocze: Kraty FRP, Płyty FRP, Stopnie schodowe FRP 38x38x26 38x38x30 38x38x38 19x19x30 19x19x38 50x50x50 Wklęsłe listwy konstrukcyjne Nie przewodzą ładunków elektrycznych -60 C/+110 C Dla zastosowań wewnętrznych i zewnętrznych (Odporność na promieniowanie ultrafioletowe) Tolerancje: Dostępne rodzaje powierzchni Inne właściwości: Długość, szerokość: ± 1 mm Grubość: ± 2 mm Wypaczenie (wichrowatość): < 10 mm / m Masa: ± 5% Odchyłki barw: kolory bliskie podanym kodom RAL. Zalecenia: Szorstka Szorstkie pokrycie HLU Pokrycie HLU+ przewodność Przewodność elektryczna Niska przewodność cieplna Pustki (wgłębienia), smugi na powierzchni i łuszczenie powierzchniowe zgodnie z normami zakładowymi

11 11 Kraty. Rodzaje powierzchni RODZAJE POWIERZCHNI Wklęsła powierzchnia elementów konstrukcyjnych Wklęsła powierzchnia oryginalny rodzaj powierzchni krat, gdzie krzywizna zagłębień elementów konstrukcyjnych do wewnątrz jest formowana w procesie utwardzania termicznego. Krawędzie wgłębień utworzone w czasie tego procesu zapewniają dobre właściwości przeciwpoślizgowe. Wklęsłe powierzchnie mogą być zastosowane w kratach FRP/TWS o dowolnych wymiarach oczek lub paneli, dla każdego rodzaju żywicy. Wklęsłe powierzchnie listew krat nadają się lepiej dla obszarów o mniejszej intensywności ruchu pieszego i są szczególnie przydatne dla zastosowań o wysokich wymaganiach higienicznych, gdzie wymagane są dobre właściwości przeciwpoślizgowe, a łatwość utrzymania w czystości jest istotnym czynnikiem. Masa, kg/m 2 Nr Podstawa Wymiary oczka x wysokość (grubość) mm Kraty z wklęsłą powierzchnią elementów konstrukcyjnych Masa kg/m x38x26 12,5 3 38x38x x38x x19x x19x38 21,9 7 50x50x50 22 Przykłady krat FRP/TWS z wklęsłą powierzchnią elementów konstrukcyjnych Wymiary oczka, mm: 19x19 Wymiary oczka, mm: 38x38 Wymiary oczka, mm: 50x50

12 Kraty. Rodzaje powierzchni 12 Powierzchnia szorstka (GRIT) Szorstka powłoka (GRIT) jest nanoszona na wklęsłą powierzchnie razem z żywicą. Typ szorstkiej powłoki: Piasek krzemionkowy zawierający > 98% SiO2. Piasek krzemionkowy nabywany od europejskiego dostawcy jest produkowany zgodnie z normami ISO 9000 oraz ISO Rodzaj żywicy: Kraty o szorstkiej powierzchni są malowane od góry mieszanką estrów winylowych. Masa, kg/m 2 Standardowa granulacja szorstkiej powłoki: 1. Mała (typowa): Standardowy wymiar ziaren: 0,6 1,2 mm 2. Średnia: Standardowy wymiar ziaren: 1,0 1,8 mm 3. Mieszana: Standardowy wymiar ziaren: 0,6 1,8 mm Przyrost grubości: 1-2 mm. Przyrost masy: 0,2 kg/m 2 RODZAJ POWIERZCHNI Nr Podstawa Wymiary oczka x wysokość (grubość) mm Szorstka (GRIT) Masa kg/m 2 Z szorstkim przykryciem HLU+3mm Masa kg/m 2 Z szorstkim przykryciem HLU+6mm Masa kg/m 2 +0,2 kg/m 2 +6,9 kg/ m 2 +13,8 kg/ m x38x26 12,7 19,4 26,3 3 38x38x30 15,2 21,9 28,8 4 38x38x38 19,2 25,9 32,8 5 19x19x30 19,2 25,9 32,8 6 19x19x38 22,1 28,8 35,7 7 50x50x50 22,2 28,9 35,8 Masa 1mm szorstkiej płyty przykrycia (HLU) = 2,3 kg/m 2 Przykład: Masa [kraty FRP 38x38x26 z szorstkim przykryciem HLU +5mm] = Masa [kraty FRP 38x38x26 z wklęsłymi elementami] + [Wysokość (grubość) szorstkiej płyty HLU] x [Masa 1mm szorstkiej płyty HLU] = 12,5 + 5 x 2,3 = 24,0 kg/m 2 Przykłady krat FRP/TWS z szorstką powierzchnią (GRIT) Krata FRP + szorstka powierzchnia (GRIT) oczka na wylot Krata FRP z powierzchnią HLU + GRIT (z przykryciem) Ten rodzaj kraty charakteryzuje się jedną z najwyższych wartości odporności na poślizg mierzonej dla powierzchni chodników. 12

13 13 Kraty. Rodzaje powierzchni Płyta pokrywowa (HLU) Powierzchnia HLU (płyta pokrywowa) ma zazwyczaj grubość 3 mm lub 6 mm (inne grubości są dostępne na życzenie) i jest przytwierdzana do panelu kraty po wyprodukowaniu. Dzięki temu wytwarzane są mocne i wytrzymałe, ale też lekkie panele pokrywowe. Wszystkie panele są oferowane z szorstkim wykończeniem powierzchni górnej (zob. rozdział SZORSTKA PO- WIERZCHNIA TDS). Idealnie nadaje się do przykrycia kanałów rurociągowych i kablowych, studzienek dostępowych i kanalizacyjnych, rynien kablowych, itp. Wszystkie rodzaje i wymiary krat pomostowych są dostępne w wykonaniu z płytą pokrywową. Masa, kg/m 2 RODZAJ POWIERZCHNI Nr Podstawa Wymiary oczka x wysokość (grubość) mm Z szorstkim przykryciem HLU+3mm Masa kg/m 2 Z szorstkim przykryciem HLU+6mm Masa kg/m 2 +6,9 kg/m 2 +13,8 kg/m x38x26 19,4 26,3 3 38x38x30 21,9 28,8 4 38x38x38 25,9 32,8 5 19x19x30 25,9 32,8 6 19x19x38 28,8 35,7 7 50x50x50 28,9 35,8 Masa 1mm szorstkiej płyty przykrycia (HLU) = 2,3 kg/m 2 Przykład: Masa [kraty FRP 38x38x26 z szorstkim przykryciem HLU +5mm] = Masa [kraty FRP 38x38x26 z wklęsłymi elementami] + [Wysokość (grubość) szorstkiej płyty HLU] x [Masa 1mm szorstkiej płyty HLU] = 12,5 + 5 x 2,3 = 24,0 kg/m 2 Cięcie i montaż Procesy wytwarzania w formach wtryskowych oraz twardnienia tworzywa może powodować powstanie naprężeń wewnętrznych, które prowadzą do wyginania się (odkształcania) płyt pomostowych. W niektórych przypadkach stopień wygięcia panelu może się zwiększyć, jeśli kraty w płytą pokrywową są cięte na mniejsze kawałki. W pewnych sytuacjach takie odkształcenia od płaskiej powierzchni mogą prowadzić do niebezpieczeństwa poślizgnięcia lub powodować inne problemy. Jest to jeden z powodów, dla których usilnie zalecamy stosowanie metody mocowania krat do podłoża, na przykład za pomocą łączników (klipsów). W przypadkach, gdy zastosowanie procedury mocowania płyt do podłoża nie jest możliwe, nie zalecamy stosowania paneli z płytą pokrywową. Przykłady krat FRP z szorstką (HLU) powierzchnią Kraty FRP HLU + szorstka powierzchnia GRIT (z płyta pokrywową)

14 Kraty. Rodzaje powierzchni 14 Szorstka powierzchnia przewodząca ładunki elektryczne Kraty FRP/TWS (Płyty FRP/TWS) z powierzchnią przewodzącą ładunki elektryczne są produkowane z powłoką powierzchniową z dodatkiem sadzy, dzięki czemu wyeliminowano zagrożenie elektrostatyczne pod warunkiem prawidłowego uziemienia. Kraty FRP/TWS, dostępne z żywiczną powłoką, są przede wszystkim stosowane w zakładach produkujących wysoce zaawansowane urządzenia elektroniczne, amunicję oraz w zakładach zbrojeniowych, a także w innych środowiskach wrażliwych na iskrzenie, gdzie wyrafinowany sprzęt może ulec uszkodzeniu przez ładunki elektrostatyczne. Kraty FRP/TWS z szorstką powierzchnią przewodzącą ładunki elektryczne zostały zaprojektowane w celu odprowadzenia nagromadzonych ładunków elektrostatycznych takich zastosowaniach, gdzie elektryczność statyczna stanowi powód do zmartwień. Warstwa górna: Kolor górnej warstwy: Mieszanka estrów winylowych z dodatkiem 20% grafitu Czarny Wytrzymałość elektryczna: < 60 * 10 3 Ω /m Szorstka powłoka przewodząca ładunki elektryczne może być nałożona na dowolny typ krat FRP wytwarzanych na wtryskarkach, w tym również na powłokę, a także na kraty HLU, bez względu na wielkość oczka czy panelu i powleczonych dowolną żywicą. Masa, kg/m 2 RODZAJ POWIERZCHNI Nr Podstawa Wymiary oczka x wysokość (grubość) mm Przewodząca Przewodząca HLU+3mm Przewodząca HLU+6mm Masa kg/m 2 Masa kg/m 2 Masa kg/m 2 +0,2 kg/m 2 +6,9 kg/m 2 +13,8 kg/m x38x26 12,7 19,4 26,3 3 38x38x30 15,2 21,9 28,8 4 38x38x38 19,2 25,9 32,8 5 19x19x30 19,2 25,9 32,8 6 19x19x38 22,1 28,8 35,7 7 50x50x50 22,2 28,9 35,8 Przykłady krat FRP/TWS z szorstką powierzchnią przewodzącą ładunki elektryczne

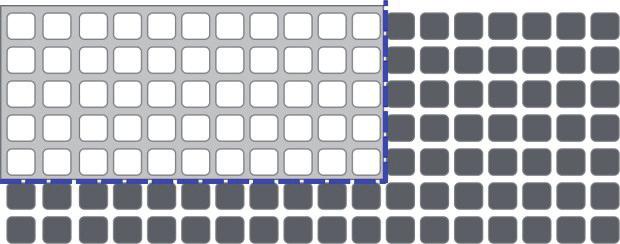

15 15 Kraty. Cięcie i montaż Cięcie i montaż Sposoby otrzymania wymaganych wymiarów: Sposoby Dodatkowe koszty Opis Kraty FRP/TWS produkowane w standardowych wymiarach paneli Standardowe wymiary paneli Brak dodatkowych kosztów Przepływ materiału w formie może być blokowany zarówno w kierunku wzdłużnym, jak i poprzecznym. Blokowanie form wtryskowych Dodatkowe koszty związane z blokowaniem Ta opcja jest korzystna, gdyż dodatkowe koszty związane z blokowaniem są niższe, niż standardowe koszty cięcia. Koszty cięcia Standardowe cięcie Koszty obróbki (zamknięcia) krawędzi (jeśli są przewidziane) Przycinanie na wymiar Nietypowe cięcie Koszty wycinania. Koszt obróbki (zamknięcia) krawędzi Wycinanie elementów ze standardowych krat Nietypowe cięcie na okrągło Koszty wycinania. Koszt obróbki (zamknięcia) krawędzi Wycinanie kół lub innych kształtów Dwukierunkowa struktura szkieletów krat pozwala na rozmaite opcje cięcia i wycinania bez dodatkowych podpór czy późniejszej obróbki. Wzmacnianie krawędzi nie jest konieczne. Podczas cięcia paneli o ZAMKNIĘTYCH OCZKACH należy się posługiwać tabelą dla Zamkniętych oczek.

16 Kraty. Cięcie i montaż 16 Jak ciąć kraty FRP/TWS? Kraty FRP/TWS lub płyty FRP/TWS można ciąć za pomocą dużych pił pionowych lub małych pił. MAŁA PIŁA DUŻA PIONOWA PIŁA Wszystkie zalecenia są podane w Instrukcji Obróbki krat. Kraty FRP/TWS można ciąć lub formować na wtryskarkach zgodnie ze specyfikacjami naszych klientów. Krawędzie cięcia są piaskowane i uszczelniane żywicą w celu zapewnienia odporności na korozję. W ramach naszych usług i zaangażowania we wszechstronną współpracę z naszymi klientami firma ECO-SOLUTION z przyjemnością przedstawi na każde życzenie konkurencyjną ofertę na montaż naszych krat. 1. Tolerancja na cały panel: +/- 3mm na długość i na szerokość, +/- 1,5mm na grubość Tolerancja wichrowatości płaszczyzny: Na długość: 4,5mm na metr, Na szerokość:2,5mm 2. Tolerancja dla cięcia: Na długość: +/- 5mm, Na szerokość: +/- 5mm, Okręgi: +/- 2mm 16

17 17 Kraty. Cięcie i montaż Zalecenia dla montażu krat FRP/TWS. Zalecana minimalna szerokość powierzchni podparcia GRUBOŚĆ Szerokość powierzchni podparcia B 26 mm 30 mm 30 mm 30 mm 38 mm 40 mm 50 mm 50 mm Montaż krat przykrywających otwory przelotowe GRUBOŚĆ Maksymalna rozpiętość 26 mm 600 mm 30 mm 1000 mm 38 mm 1100 mm 50 mm 1400 mm Dla zapewnienia prawidłowego montażu należy korzystać z Tabeli Odkształceń oraz Specyfikacji zatrzasków.

18 Kraty. Tabela krat o zamkniętych oczkach 18 Tabela krat o zamkniętych oczkach Kraty FRP/TWS o zewnętrznych wymiarach różniących się od standardowych wymiarów produkowanych paneli mogą nie mieć zamkniętych oczek na krawędziach. Dla sytuacji, gdy wymagane jest stosowanie krat o zamkniętych oczkach opracowano specjalną tabelę dla Krat o Zamkniętych Oczkach. Siatka o otwartych oczkach Siatka o zamkniętych oczkach Wysokość 26mm Wielkość oczka 38x38 Wymiary panelu 4038 Wysokość (grubość) 26 mm Siatka o zamkniętych oczkach 45, 83, 122, 160, 198, 236, 275, 313, 351, 390, 428, 466, 504, 543, 580,619, 658,696, 734, 772,810,849,888, 926, 964, 1003,1040,1079,1118,1156, 1194, 1233, 1270, 1309, 1348, 1386, 1424, 1462, 1501, 1539, 1578, 1616, 1654, 1692, 1731, 1769, 1807, 1846, 1884, 1922, 1961, 1998, 2037, 2075, 2113, 2152, 2191, 2229, 2267, 2306, 2344, 2382, 2421, 2459, 2497, 2536, 2574, 2612, 2651, 2689, 2727, 2766, 2804, 2842, 2881, 2920, 2958, 2996, 3034, 3073, 3111, 3149, 3188, 3226, 3265, 3304, 3342, 3380, 3418, 3457, 3496, 3534, 3572, 3610, 3649, 3687, 3725, 3764, 3802, 3841, 3879, 3917, 3956, 3994, , 84, 121, 159, 197, 236, 274, 312, 349, 388, 426, 464, 502, 541, 578, 617, 655, 693, 731, 769, 807, 846, 884, 922, 960, mm 38x , 83, 119, 157, 196, 234, 272, 310, 349, 387, 425, 463, 501, 539, 577, 615, 653, 691, 729, 767, 805, 843, 881, 919, 957, 995, 1033, 1071, 1109, 1147, 1186, , 83, 121, 159, 197, 235, 273, 311, 349, 387, 426, 463, 501, 539, 578, 616, 654, 692, 730, 768, 806, 844, 882, 920, 958, 997, 1034, 1073, 1111, 1149, 1187, 1225, 1263, 1301, 1339, 1377, 1415, 1454, 1492, 1530, 1568, 1606, 1644, 1682, 1720, 1758, 1796, 1834, 1872, 1910, 1948, 1986, 2024, 2062, 2100, 2138, 2176, 2214, 2253, 2291, 2329, 2367, 2405, 2443, 2481, 2519, 2557, 2596, 2633, 2672, 2710, 2748, 2786, 2824, 2862, 2900, 2938, 2976, 3014, 3052, 3090, 3128, 3166, 3204, 3242, 3280, 3318, 3356, 3394, 3432, 3470, 3508, 3546, 3584, 3622, 3660

19 19 Kraty. Tabela krat o zamkniętych oczkach Wysokość Wielkość oczka Wymiary panelu Wysokość (grubość) 30 mm Siatka o zamkniętych oczkach 30mm 19x , 86, 126, 166, 206, 246, 286, 326, 366, 406, 446, 486, 526, 566, 606, 646, 686, 726, 766, 806, 846, 886, 926, 966, 1006, 1046, 1085, 1125, 1165, 1205, 1245, 1285, 1325, 1365, 1405, 1445, 1485, 1525, 1565, 1605, 1645, 1685, 1725, 1765, 1805, 1845, 1885, 1924, 1964, 2004, 2044, 2084, 2124, 2164, 2204, 2244, 2284, 2324, 2364, 2404, 2444, 2484, 2524, 2564, 2604, 2644, 2684, 2724, 2764, 2803, 2843, 2883, 2923, 2963, 3003, 3043, 3083, 3122, 3162, 3202, 3242, 3282, 3322, 3362, 3402, 3442, 3482, 3522, 3562, 3602, 3642, 3682, 3722, 3762, 3802, 3842, 3882, 3922, 3961, 4002, , 87, 127, 167, 207, 247, 287, 327, 367, 407, 446, 486, 526, 567, 607, 647, 686, 726, 766, 806, 846, 886, 925, 965, mm 38x , 84, 122, 159, 198, 236, 274, 312, 350, 388, 426, 464, 502, 540, 578, 616, 654, 692, 730, 769, 807, 845, 883, 921, 959, 997, 1035, 1073, 1111, 1149, 1187, 1226, 1264, 1302, 1340, 1378, 1416, 1454, 1492, 1530, 1568, 1606, 1644, 1683, 1721, 1758, 1797, 1834, 1911, 1949, 1987, 2025, 2063, 2101, 2139, 2177, 2215, 2253, 2291, 2329, 2367, 2405, 2444, 2482, 2520, 2558, 2596, 2634, 2672, 2710, 2748, 2786, 2824, 2862, 2900, 2938, 2976, 3015, 3053, 3091, 3129, 3167, 3205, 3243, 3281, 3319, 3357, 3395, 3433, 3471, 3509, 3547, 3585, 3623, 3661, 3700, 3737, 3775, 3814, 3852, 3890, 3928, 3966, 4004, , 84, 122, 160, 198, 236, 274, 312, 350, 388, 426, 464, 502, 540, 578, 616, 654, 692, 730, 768, 806, 844, 882, 920, 958, 996, 1034, 1072, 1110, 1147, 1185, 1224, 1262, 1300, 1338, 1376, 1414, 1456, 1490, mm 38x , 84, 123, 161, 199, 238, 276, 314, 353, 391, 429, 468, 506, 544, 583, 621, 659, 698, 736, 774, 813, 851, 889, 928, 966, 1004, 1043, 1081, 1119, 1158, 1196, 1234, 1272, 1311, 1349, 1387, 1426, 1464, 1502, 1541, 1579, 1617, 1656, 1694, 1732, 1771, 1809, 1847, 1886, 1924, 1962, 2001, 2039, 2077, 2116, 2154, 2192, 2231, 2269, 2307, 2346, 2384, 2422, 2461, 2499, 2537, 2576, 2614, 2653, 2691, 2729, 2768, 2806, 2844, 2883, 2921, 2959, 2998, 3036, 3074, 3113, 3151, 3189, 3228, 3226, 3304, 3343, 3381, 3419, 3458, 3496, 3534, 3573, 3611, 3649, 3688, 3726, 3765, 3803, 3841, 3880, 3918, 3956, 3994, , 83, 122, 159, 198, 236, 274, 312, 350, 388, 426, 464, 503, 540, 579, 617, 655, 693, 732, 770, 809, 847, 884, 922, 960, mm 38x , 84, 122, 160, 198, 236, 274, 312, 350, 388, 426, 464, 502, 541, 579, 617, 655, 693, 731, 769, 807, 845, 883, 921, 959, 997, 1035, 1073, 1111, 1150, 1188, 1226, 1264, 1302, 1340, 1378, 1416, 1454, 1492, 1530, 1568, 1606, 1644, 1682, 1720, 1759, 1797, 1835, 1873, 1911, 1949, 1987, 2025, 2063, 2101, 2133, 2177, 2215, 2253, 2291, 2329, 2368, 2406, 2444, 2482, 2520, 2558, 2596, 2634, 2672, 2710, 2748, 2786, 2824, 2862, 2900, 2938, 2976, 3014, 3052, 3091, 3129, 3167, 3205, 3243, 3281, 3319, 3357, 3395, 3433, 3471, 3509, 3547, 3585, 3624, , 84, 122, 160, 198, 235, 273, 311, 349, 387, 425, 463, 501, 539, 577, 615, 653, 691, 729, 767, 805, 843, 881, 919, 957, 995, 1033, 1071, 1109, 1147, 1185, 1222

20 Kraty. Tabela krat o zamkniętych oczkach 20 Wysokość Wielkość oczka Wymiary panelu Wysokość (grubość) 38 mm Siatka o zamkniętych oczkach 38mm 19x , 87, 127, 167, 207, 247, 287, 327, 367, 407, 447, 487, 527, 567, 607, 647, 687, 727, 767, 807, 847, 887, 927, 967, 1007, 1047, 1087, 1127, 1167, 1207, 1247, 1287, 1327, 1367, 1407, 1447, 1487, 1527, 1567, 1607, 1647, 1687, 1727, 1767, 1807, 1847, 1887, 1927, 1967, 2007, 2047, 2087, 2127, 2167, 2207, 2247, 2287, 2327, 2367, 2407, 2447, 2487, 2527, 2567, 2607, 2647, 2687, 2727, 2767, 2807, 2847, 2887, 2927, 2967, 3007, 3047, 3087, 3127, 3167, 3207, 3247, 3287, 3327, 3367, 3407, 3447, 3487, 3527, 3667, 3607, 3647, 3687, 3727, 3767, 3807, 3847, 3887, 3926, 3967, 4006, , 87, 127, 167, 207, 247, 287, 327, 367, 407, 447, 487, 527, 567, 608, 648, 688, 728, 768, 808, 848, 888, 928, 968, 1008, 1048, 1088, 1128, 1168, 1208, mm 38x , 83, 122, 160, 198, 235, 274, 312, 350, 388, 426, 464, 502, 540, 578, 617, 655, 692, 730, 768, 806, 844, 883, 921, 951, 997, 1035, 1073, 1111, 1149, 1187, 1225, 1264, 1301, 1339, 1377, 1415, 1454, 1491, 1524, 1567, 1605, 1643, 1681, 1720, 1758, 1796, 1834, 1872, 1910, 1948, 1986, 2024, 2062, 2100, 2139, 2176, 2114, 2252, 2290, 2329, 2367, 2405, 2442, 2481, 2519, 2557, 2595, 2633, 2672, 2709, 2747, 2786, 2823, 2862, 2900, 2938, 2976, 3014, 3052, 3090, 3128, 3166, 3204, 3242, 3280, 3319, 3357, 3394, 3433, 3471, 3509, 3547, 3585, 3623, , 81, 119, 157, 196, 233, 271, 309, 347, 385, 423, 461, 499, 538, 576, 614, 652, 689, 727, 766, 803, 841, 879, 917, 955, 998, 1031, 1069, 1107, 1144, 1183, mm 38x , 84, 123, 161, 199, 238, 276, 315, 353, 391, 429, 468, 506, 545, 583, 621, 660, 699, 737, 775, 814, 852, 890, 929, 967, 1006, 1044, 1082, 1121, 1159, 1198, 1236, 1274, 1313, 1351, 1389, 1427, 1466, 1504, 1542, 1581, 1619, 1658, 1696, 1734, 1773, 1811, 1849, 1888, 1926, 1965, 2003, 2041, 2080, 2118, 2157, 2195, 2233, 2272, 2310, 2349, 2387, 2425, 2464, 2502, 2540, 2579, 2617, 2655, 2694, 2732, 2770, 2809, 2847, 2885, 2923, 2962, 3000, 3039, 3077, 3115, 3153, 3192, 3230, 3269, 3307, 3345, 3384, 3422, 3460, 3499, 3537, 3576, 3614, 3652, 3690, 3729, 3767, 3805, 3843, 3882, 3921, 3959, 3998, , 84, 122, 160, 198, 236, 274, 312, 351, 389, 427, 465, 503, 541, 579, 618, 656, 694, 732, 770, 808, 846, 884, 923, 961, mm 38x , 84, 122, 160, 198, 236, 274, 312, 350, 388, 426, 464, 503, 541, 578, 616, 654, 692, 731, 769, 807, 845, 883, 921, 959, 997, 1035, 1073, 1111, 1149, 1187, 1225, 1263, 1301, 1340, 1378, 1416, 1454, 1492, 1530, 1568, 1606, 1644, 1682, 1720, 1753, 1796, 1834, 1872, 1910, 1948, 1986, 2024, 2062, 2100, 2138, 2176, 2214, 2252, 2291, 2328, 2367, 2405, 2443, 2481, 2519, 2557, 2595, 2633, 2671, 2710, 2742, 2785, 2823, 2862, 2900, 2938, 2976, 3014, 3051, 3089, 3128, 3166, 3204, 3242, 3280, 3318, 3356, 3394, 3432, 3470, 3509, 3547, 3584, 3623, 3660, 3699, 3737, 3775, 3814, 3851, 3889, 3928, 3966, 4003, , 84, 122, 159, 198, 236, 273, 311, 349, 387, 425, 463, 501, 539, 577, 615, 653, 691, 729, 767, 805, 843, 881, 914, 957, 995, 1032, 1070, 1108, 1146, 1184, 1222, 1260, 1298, 1336, 1374, 1412, 1450, 1488,

21 21 Kraty. Tabela odkształceń (ugięć) Wysokość 50mm Wielkość oczka 50x50 Wymiary panelu 3665 Wysokość (grubość) 50 mm Siatka o zamkniętych oczkach 60, 111, 161, 212, 263, 314, 365, 416, 466, 517, 567, 618, 668, 720, 770, 821, 872, 923, 973, 1024, 1075, 1125, 1176, 1227, 1277, 1328, 1379, 1430, 1480, 1531, 1591, 1633, 1683, 1734, 1786, 1836, 1887, 1937, 1988, 2039, 2090, 2140, 2191, 2242, 2293, 2344, 2394, 2445, 2495, 2546, 2597, 2648, 2699, 2749, 2800, 2851, 2902, 2952, 3003, 3054, 3104, 3155, 3205, 3256, 3307, 3358, 3408, 3459, 3510, 3561, 3611, , 111, 161, 212, 263, 313, 363, 414, 464, 515, 566, 616, 667, 717, 768, 818, 869, 920, 970, 1021, 1072, 1123, 1174, 1226 Tabela odkształceń (ugięć) Tabele odkształceń (ugięć) dla krat FRP/TWS o wymiarach 38х38х26 produkowanych w formach wtryskowych Obciążenie równomierne [kg/m 2 ] Obciążenie skupione (punktowe) Maksymalne zalecane [kg] Obciążenie liniowe [kg/305 mm] Wymiary [mm] OCZKO: 38х38 GRUBOŚĆ: 26 Rozpiętość [mm] 1% ugięcia (odkształcenia) EKONOMICZNY 1% ugięcia (odkształcenia) STANDARDOWY, EKONOMICZNY NIEPALNY NIEPALNY (ISO) winylowy NIEPALNY, DOPUSZCZENIE DLA ŻYWNOŚCI NIEPALNY Nośność graniczna 1% ugięcia (odkształcenia) Obciążenie skupione (punktowe) Podane są wartości dla skupionego (punktowego) obciążenia powodującego 1% ugięcia (odkształcenia) przy określonej rozpiętości. Obciążenie jest przyłożone na środku całego panelu, który jest podparty z dwóch stron. Kraty podparte z 3 lub 4 stron będą cechować się mniejszym ugięciem (odkształceniem). Tabela obowiązuje wyłącznie dla całych paneli (bez obcinania). W przypadku, gdy dopuszczalne są inne wartości ugięcia (odkształcenia) wystarczy pomnożyć podaną wartość ugięcia przez wartości obciążeń podane dla 1% ugięcia. Obciążenie równomierne Podane są następujące wartości dla równomiernego obciążenia powodującego 1% ugięcia (odkształcenia) przy określonej rozpiętości. - dane odnoszące się dla ugięcia o 1%; - maksymalne zalecane obciążenie; - nośność graniczna Powyższe dane odnoszą się również do paneli w całości bez obcinania. W celu obliczenia maksymalnego ugięcia przy wymaganym obciążeniu oraz granicznej nośności

22 Kraty. Tabela odkształceń (ugięć) 22 należy stosować tę sama metodę obliczeń, jak powyżej. Ugięcie (odkształcenie) jest proporcjonalne do obciążenia. Obciążenie liniowe Dane podane w tabeli dotyczą ugięcia o wielkości 1% w przypadku obciążenia listwą o szerokości 305 mm. Obciążenie jest przykładane na środku listwy. Dane w tabeli mogą zostać użyte do określenia ugięcia obciętych paneli poddanych obciążeniu skupionemu (punkowemu) i podpartych z dwóch stron. Dla paneli o większej szerokości obciążenie można łatwo wyliczyć mnożąc szerokość przez podane obciążenie i dzieląc następnie przez 305 mm. Zastosowanie specjalnych zatrzasków (klipsów) do łączenia nieodpartych paneli w jedną całość pozwala na zmniejszenie odkształceń. Tabele odkształceń (ugięć) dla krat FRP/TWS o wymiarach 19х19х30, 38х38х30 produkowanych w formach wtryskowych Obciążenie równomierne [kg/m 2 ] Obciążenie Obciążenie skupione liniowe [kg/305 (punktowe) Maksymalne zalecane mm] [kg] Wymiary [mm] OCZKO: 19х19 GRUBOŚĆ: 30 OCZKO: 38х38 GRUBOŚĆ: 30 Rozpiętość [mm] 1% ugięcia (odkształcenia) 1% ugięcia (odkształcenia) EKONOMICZNY STANDARDOWY, EKONOMICZNY NIEPALNY NIEPALNY (ISO) winylowy NIEPALNY, DOPUSZCZENIE DLA ŻYWNOŚCI NIEPALNY Nośność graniczna 1% ugięcia (odkształcenia) Obciążenie skupione (punktowe) Podane są wartości dla skupionego (punktowego) obciążenia powodującego 1% ugięcia (odkształcenia) przy określonej rozpiętości. Obciążenie jest przyłożone na środku całego panelu, który jest podparty z dwóch stron. Kraty podparte z 3 lub 4 stron będą cechować się mniejszym ugięciem (odkształceniem). Tabela obowiązuje wyłącznie dla całych paneli (bez obcinania). W przypadku, gdy dopuszczalne są inne wartości ugięcia (odkształcenia) wystarczy pomnożyć podaną wartość ugięcia przez wartości obciążeń podane dla 1% ugięcia. Obciążenie równomierne Podane są następujące wartości dla równomiernego obciążenia powodującego 1% ugięcia (odkształcenia) przy określonej rozpiętości. - dane odnoszą się dla ugięcia o 1%; - maksymalne zalecane obciążenie; - nośność graniczna Powyższe dane również odnoszą się do paneli w całości bez obcinania. W celu obliczenia maksymalnego ugięcia przy wymaganym obciążeniu oraz granicznej nośności należy stosować tę sama metodę obliczeń, jak powyżej. Ugięcie (odkształcenie) jest proporcjonalne do obciążenia.

23 23 Kraty. Tabela odkształceń (ugięć) Obciążenie liniowe Dane podane w tabeli dotyczą ugięcia o wielkości 1% w przypadku obciążenia listwą o szerokości 305 mm. Obciążenie jest przykładane na środku listwy. Dane w tabeli mogą zostać użyte do określenia ugięcia obciętych paneli poddanych obciążeniu skupionemu (punkowemu) i podpartych z dwóch stron. Dla paneli o większej szerokości obciążenie można łatwo wyliczyć mnożąc szerokość przez podane obciążenie i dzieląc następnie przez 305 mm. Zastosowanie specjalnych zatrzasków (klipsów) do łączenia nieodpartych paneli w jedną całość pozwala na zmniejszenie odkształceń. Tabele odkształceń (ugięć) dla krat FRP/TWS o wymiarach 19x19x38, 38х38х38 produkowanych w formach wtryskowych Obciążenie równomierne [kg/m 2 ] Obciążenie Obciążenie skupione liniowe (punktowe) Maksymalne zalecane [kg/305 mm] [kg] Wymiary [mm] OCZKO: 38х38 GRUBOŚĆ: 38 Rozpiętość [mm] 1% ugięcia (odkształcenia) EKONOMICZNY 1% ugięcia (odkształcenia) STANDARDOWY, EKONOMICZNY NIEPALNY NIEPALNY (ISO) winylowy NIEPALNY, DOPUSZCZENIE DLA ŻYWNOŚCI NIEPALNY Nośność graniczna 1% ugięcia (odkształcenia) Obciążenie skupione (punktowe) Podane są wartości dla skupionego (punktowego) obciążenia powodującego 1% ugięcia (odkształcenia) przy określonej rozpiętości. Obciążenie jest przyłożone na środku całego panelu, który jest podparty z dwóch stron. Kraty podparte z 3 lub 4 stron będą cechować się mniejszym ugięciem (odkształceniem). Tabela obowiązuje wyłącznie dla całych paneli (bez obcinania). W przypadku, gdy dopuszczalne są inne wartości ugięcia (odkształcenia) wystarczy pomnożyć podaną wartość ugięcia przez wartości obciążeń podane dla 1% ugięcia. Obciążenie równomierne Podane są następujące wartości dla równomiernego obciążenia powodującego 1% ugięcia (odkształcenia) przy określonej rozpiętości. - dane odnoszą się dla ugięcia o 1%; - maksymalne zalecane obciążenie; - nośność graniczna Powyższe dane również odnoszą się do paneli w całości bez obcinania. W celu obliczenia maksymalnego ugięcia przy wymaganym obciążeniu oraz granicznej nośności należy stosować tę sama metodę obliczeń, jak powyżej. Ugięcie (odkształcenie) jest proporcjonalne do obciążenia.

24 Kraty. Tabela odkształceń (ugięć) 24 Obciążenie liniowe Dane podane w tabeli dotyczą ugięcia o wielkości 1% w przypadku obciążenia listwą o szerokości 305 mm. Obciążenie jest przykładane na środku listwy. Dane w tabeli mogą zostać użyte do określenia ugięcia obciętych paneli poddanych obciążeniu skupionemu (punkowemu) i podpartych z dwóch stron. Dla paneli o większej szerokości obciążenie można łatwo wyliczyć mnożąc szerokość przez podane obciążenie i dzieląc następnie przez 305 mm. Zastosowanie specjalnych zatrzasków (klipsów) do łączenia nieodpartych paneli w jedną całość pozwala na zmniejszenie odkształceń. Tabele odkształceń (ugięć) dla krat FRP/TWS o wymiarach 50х50х50 produkowanych w formach wtryskowych Obciążenie równomierne [kg/m 2 ] Obciążenie skupione (punktowe) Maksymalne zalecane [kg] Obciążenie liniowe [kg/305 mm] Wymiary [mm] OCZKO: 50х50 GRUBOŚĆ: 50 Rozpiętość [mm] 1% ugięcia (odkształcenia) EKONOMICZNY 1% ugięcia (odkształcenia) STANDARDOWY, EKONOMICZNY NIEPALNY NIEPALNY (ISO) winylowy NIEPALNY, DOPUSZCZENIE DLA ŻYWNOŚCI NIEPALNY Nośność graniczna 1% ugięcia (odkształcenia) Obciążenie skupione (punktowe) Podane są wartości dla skupionego (punktowego) obciążenia powodującego 1% ugięcia (odkształcenia) przy określonej rozpiętości. Obciążenie jest przyłożone na środku całego panelu, który jest podparty z dwóch stron. Kraty podparte z 3 lub 4 stron będą cechować się mniejszym ugięciem (odkształceniem). Tabela obowiązuje wyłącznie dla całych paneli (bez obcinania). W przypadku, gdy dopuszczalne są inne wartości ugięcia (odkształcenia) wystarczy pomnożyć podaną wartość ugięcia przez wartości obciążeń podane dla 1% ugięcia. Obciążenie równomierne Podane są następujące wartości dla równomiernego obciążenia powodującego 1% ugięcia (odkształcenia) przy określonej rozpiętości. - dane odnoszą się dla ugięcia o 1%; - maksymalne zalecane obciążenie; - nośność graniczna Powyższe dane również odnoszą się do paneli w całości bez obcinania. W celu obliczenia maksymalnego ugięcia przy wymaganym obciążeniu oraz granicznej nośności należy stosować tę sama metodę obliczeń, jak powyżej. Ugięcie (odkształcenie) jest proporcjonalne do obciążenia.

25 25 Kraty. Pakowanie Obciążenie liniowe Dane podane w tabeli dotyczą ugięcia o wielkości 1% w przypadku obciążenia listwą o szerokości 305 mm. Obciążenie jest przykładane na środku listwy. Dane w tabeli mogą zostać użyte do określenia ugięcia obciętych paneli poddanych obciążeniu skupionemu (punkowemu) i podpartych z dwóch stron. Dla paneli o większej szerokości obciążenie można łatwo wyliczyć mnożąc szerokość przez podane obciążenie i dzieląc następnie przez 305 mm. Zastosowanie specjalnych zatrzasków (klipsów) do łączenia nieodpartych paneli w jedną całość pozwala na zmniejszenie odkształceń. Pakowanie TYP: 1. Panele przycinane na wymiar, stopnice schodowe TYP: 2. Panele standardowe Tabela pakowania dla standardowych paneli Wymiary panelu Do pakowania krat FRP/TWS stosowane są drewniane palety, taśma stalowa, kartonowe profile narożnikowe oraz kartonowe. Wysokość (Grubość) Wielkość oczka Masa Wymiary palety Powierzch nia całkowita Oznakowanie m 2 panelu palety wys. szer. dł. całkowita wysokość palety całkowita masa palety mm mm mm mm m 2 kg kg mm mm mm mm kg szt x38 4,038 12,5 50, , x38 6, , x38 4, , , x38 4, , , x19 4, , , x38 4, , , x38 6, , , x19 5,047 21,9 110, , x38 4, , , x50 4, , , x38 4, , , x38 4, , ,84 22 Ilość paneli na jednej palecie Kraty FRP/TWS, płyty, stopnie schodowe (stopnice) oraz inne wyroby są wysyłane zarówno w kontenerach, jako przesyłki grupowe lub transportem ogólnego przeznaczenia, a także specjalistycznymi ciężarówkami. Standardowe warunki wysyłki: załadunek boczny, układanie warstwami maksymalnie dwie warstwy pełnych palet (zob. tabelę powyżej). W razie potrzeby prosimy zwracać się do Kierownika Działu Obsługi Klienta z pytaniami dotyczącymi logistyki i transportu dla konkretnego zamówienia.

26 Płyty FRP/TWS. Opis ogólny 26 Płyty FRP/TWS Opis ogólny h: wysokość (grubość), mm W x L: Wymiary panelu, mm Maksymalna wysokość (grubość): 10mm Maksymalne wymiary panelu: 3900 x 1500 mm Proces produkcyjny Płyty FRP/TWS są wytwarzane w specjalnych formach o płaskiej powierzchni. Płyty składają się z trzech podstawowych składników: mieszanka żywiczna, włókno szklane, pigmenty (mieszana pigmentów i żywicy). Stosuje się kilka rodzajów mieszanek żywicznych: ortoftalowa żywica poliestrowa, izoftalowa żywica poliestrowa, żywica winyloestrowa. Rodzaje powierzchni Standardowym rodzajem powierzchni jest powierzchnia szorstka. Dostępne są również dodatkowe opcje wykończenia powierzchni: powierzchnia przewodząca ładunki elektryczne (CON- DUCTIVE). Kolory Standardowe mieszanki mają typowe kolory. Możliwe jest jednak wyprodukowanie wyrobów bez dodawania barwnych pigmentów. W takim przypadku można otrzymać wyroby przeźroczyste. Można też zmienić domyślny kolor na inny, na przykład kolor firmowy nasi eksperci dobiorą wtedy dowolny kolor z palety RAL na życzenie klienta. Czas realizacji takiego specjalnego zamówienia wynosi do jednego miesiąca. Więcej informacji można otrzymać na żądanie. Korzyści ze stosowania barwnych pigmentów: Wyroby nie blakną Nie wymagają malowania Wspaniały efekt wizualny Poprawa wydajności pracy Zastosowanie barwnych pigmentów uniemożliwia przenikanie promieniowania UV Zalety: Wysoka odporność na czynniki atmosferyczne Wysoka odporność na korozję Wysoka odporność na działanie środków chemicznych Kraty nie przewodzą prądu elektrycznego Brak możliwości iskrzenia Niski poziom rozpraszania ciepła Odporność na działanie promieniowania UV Zastosowanie: Okładziny fasad budynków Płyty osłonowe na drzwi Ogrodzenia Pokrywy ochronne Długi okres eksploatacji Utrzymanie bezobsługowe Maksymalny efekt i minimalizacja kosztów Łatwość przechowywania

27 27 Stopnie schodowe (stopnice) FRP/TWS. Opis ogólny STOPNIE SCHODOWE (STOPNICE) FRP/TWS Opis ogólny Proces produkcyjny Stopnie schodowe (stopnice) FRP/TWS są produkowane w specjalnych formach wtryskowych lub są przycinane na wymiar z krat pomostowych FRP/TWS. Płyty składają się z trzech podstawowych składników: mieszanka żywiczna, włókno szklane włókno szklane, na noski stopnic) pigmenty (mieszana pigmentów i żywicy). Procentowy stosunek żywicy i włókna szklanego: 70% do 30%. Stosuje się kilka rodzajów mieszanek żywicznych: ortoftalowa żywica poliestrowa, izoftalowa żywica poliestrowa, żywica winyloestrowa. Stopnie schodowe (stopnice) FRP/TWS są oferowane bez nosków lub też z piaskowanymi i barwionymi noskami o rozmaitych szerokościach. Rodzaj stopnia schodowego A Bez nosków. Wszystkie krawędzie mogą mieć wykończenie zamknięte lub otwarte *. B Z noskiem z jednej strony (z góry, z dołu, z prawej lub lewej strony). Krawędzie (górna, prawa, lewa) mogą mieć wykończenie zamknięte lub otwarte*. C Z noskiem z dwóch stron (na sąsiadujących lub na przeciwległych krawędziach). Krawędzie mogą mieć wykończenie zamknięte lub otwarte*. D Z noskiem z trzech stron. Krawędzie (górna) mogą mieć wykończenie zamknięte lub otwarte*. E Z noskiem z czterech stron. Wszystkie krawędzie mają wykończenie zamknięte. *) Krawędzie otwarte Krawędzie zamknięte

28 Płyty FRP/TWS. Opis ogólny 28 Wymiary Każdy kształt /forma wtryskowa ma swoje własne wymiary: wielkość panelu, wielkość oczka, wysokość (grubość). Długość I szerokość maksymalna stopni schodowych wg standardowych rozmiarów paneli Rodzaje powierzchni Typowe stopnie schodowe FRP/TWS mają wklęsłe powierzchnie elementów konstrukcyjnych. Dostępny jest cały szereg powierzchni do wyboru: powierzchnia szorstka (GRIT), kraty przykryte szorstką płytą (HLU), powierzchnia przewodząca ładunki elektryczne (CONDUCTIVE). Kolor Kolor stopnicy Kolor noska Korzyści ze stosowania barwnych pigmentów: Wyroby nie blakną Nie wymagają malowania Wspaniały efekt wizualny Poprawa wydajności pracy Zastosowanie barwnych pigmentów uniemożliwia przenikanie promieniowania UV Kolor stopnia schodowego (stopnicy) Standardowe mieszanki mają typowe kolory. Możliwe jest jednak wyprodukowanie wyrobów bez dodawania barwnych pigmentów. W takim przypadku można otrzymać wyroby przeźroczyste. Można też zmienić domyślny kolor na inny, na przykład kolor firmowy nasi eksperci dobiorą wtedy dowolny kolor z palety RAL na życzenie klienta. Czas realizacji takiego specjalnego zamówienia wynosi do jednego miesiąca. Więcej informacji można otrzymać na żądanie. Kolor nosków Stopnie schodowe (stopnice) są dostarczane z monolitycznymi, barwionymi i szorstkimi noskami. Standardowo jest stosowany kolor żółty RAL1018, czarny 9001 lub ten sam standardowy kolor, co stopnica. Można też zmienić kolor nosków na dowolny inny kolor firmowy nasi eksperci dobiorą wtedy dowolny kolor z palety RAL na życzenie klienta. Zalety Wysoka odporność na ścieranie Wysoka odporność na korozję Wysoka odporność na działanie środków chemicznych Wielokierunkowa wytrzymałość mechaniczna Wysoka wartość relacji wytrzymałości do masy Odporność na udary Ognioodporność Wysoki poziom wygody podczas chodzenia i stania Wykonanie przeciwpoślizgowe Materiał nie przewodzi prądu elektrycznego Brak możliwości iskrzenia Niski poziom rozpraszania ciepła Odporność na działanie promieniowania UV Długi okres eksploatacji Utrzymanie bezobsługowe Maksymalny efekt i minimalizacja kosztów Dopuszczenie do kontaktu z wodą pitną Łatwość przechowywania

29 29 Łączniki (klipsy) Łączniki (klipsy) WYTYCZNE DLA DOBORU ŁĄCZNIKÓW: Typ krat: [Wielkość oczka] x [Wysokość] 38x38x26 19x19x30 38x38x30 19x19x38 38x38x38 50x50x50 Kraty HLU: [Wysokość] HLU 26+3 HLU 30+3 HLU 38+3 HLU 50+3 Rodzaj łączników B26, S26, M26 B1-30, S30 B30, S30, M30 B1-38, S38 B38, S38, M38 M50, S50, B50 Rodzaj łączników B1-26, W26 B1-30, W30 B1-38, W38 B1-50, W50 RODZAJE MATERIAŁÓW: Oznakowanie Gatunek materiału Opis GS A2 Stal ocynkowana na gorąco Stal nierdzewna typu A2 Łączniki są produkowane ze stali cynkowanej na gorąco (HDG). Stosowane są do łączenia konstrukcji w środowisku bez wysokiego zagrożenia korozją. Ocynkowana stal cechuje się o wiele krótszym okresem eksploatacji, gdy jest regularnie poddawana działaniu deszczu lub wody morskiej. Łączniki są produkowane ze stali nierdzewnej typu A2 (gatunek , AISI 304). Stal nierdzewna A2 najpopularniejszy gatunek stali nierdzewnej. Austenityczna stal nierdzewna typu A2 charakteryzuje się dobrą odpornością na korozję w normalnych warunkach atmosferycznych, w wilgotnym środowisku, w obecności kwasów utleniających i organicznych, wielu roztworów zasad i soli oraz wody morskiej. Zawartość procentowa niklu i chromu w tym gatunku stali nierdzewnej wynosi 18/8 i jest to najpowszechniej stosowany gatunek stali nierdzewnej. A4 Stal nierdzewna typu A4 Łączniki są produkowane ze stali nierdzewnej typu A4 (gatunek , AISI 316). Stal nierdzewna A4 drugi pod względem popularności gatunek stali nierdzewnej jest reprezentantem grupy gatunków stali najbardziej odpornych na korozję, zwanych również stalą kwasoodporną. Jest też znany jako morski gatunek stali nierdzewnej z racji podwyższonej odporności na korozję chlorową w porównaniu z gatunkiem A2. Tak więc ten gatunek stali cechuje się lepszą odpornością na czynniki agresywne, jak np. woda morska, chlorki, kwasy utleniające, itp.

30 Łączniki (klipsy) 30 ELEMENTY SKŁADOWE Siodełko dla siatki z oczkami 50x50 Siodełko dla siatki z oczkami 38x38 Kątownik specjalny dla zestawu wsporczego Płytka dystansowa Hilti dla siatki z oczkami 19x19 Płytka z wgłębieniem dla siatki z oczkami 38x38 Łącznik mimośrodowy Hak z nakrętką Łącznik U-kształtny B Dla krat FRP/TWS z oczkami o wymiarach 38 x 38mm Łączniki dociskają kratę do belki wsporczej; Bez wiercenia Część górna: płytka z wgłębieniem Część dolna: łącznik mimośrodowy Standardowe typy Oczko x wysokość Zestaw połączeniowy B26 38x38x26 Śruba M8x50 + nakrętka B30 38x38x30 Śruba M8x50 + nakrętka B38 38x38x38 Śruba M8x60 + nakrętka

31 31 Łączniki (klipsy) B1 Dla krat FRP/TWS z oczkami o wymiarach 19 x 19 mm oraz krat HLU (z płytą pokrywową o grubości 3 mm). Łączniki dociskają kratę do belki wsporczej; Bez wiercenia Część górna: płytka dystansowa Hilti Część dolna: łącznik mimośrodowy Standardowe typy Oczko x wysokość B1-26 HLU26+3 B x19x30, HLU30+3 B x19x38, HLU38+3 B1-50 HLU50+3 Zestaw połączeniowy Śruba M8x70 + Nakrętka Śruba M8x70 + Nakrętka Śruba M8x90 + Nakrętka Śruba M8x90 + Nakrętka M Dla krat FRP/TWS z oczkami o wymiarach 38 x 38mm Łączniki dociskają kratę do belki wsporczej; Belkę wsporczą trzeba przewiercić. Część górna: siodełko Część dolna: bez niczego Standardowe typy M26 M30 M38 M50 Oczko x wysokość 38x38x26 38x38x30 38x38x38 50x50x50 Zestaw połączeniowy Śruba M8x50, nakrętka, podkładka Śruba M8x50, nakrętka, podkładka Śruba M8x60, nakrętka, podkładka Śruba M8x80, nakrętka, podkładka Łącznik M jest lepszy do zamocowania krat i utrzymania ich w jednym miejscu, lecz w przypadku znacznego odkształcenia (wichrowatości) powierzchni może powodować uszkodzenia kraty wokół łącznika. Łącznik S lepiej nadaje się dla krat FRP/TWS.

32 Łączniki (klipsy) 32 S Dla krat FRP /TWS z oczkami o wymiarach 38 x 38mm oraz 19 x19mm Łączniki dociskają kratę do belki wsporczej; Belkę wsporczą trzeba przewiercić. Łącznik S nadaje się dla krat z oczkiem 19x19mm po wycięciu jednej listwy poprzecznej w oczku 38x38mm Część górna: płytka z wgłębieniem Część dolna: bez niczego Standardowe typy S26 S30 S38 Oczko x wysokość 38x38x26,19x1 9x26 38x38x30,19x1 9x30 38x38x38,19x1 9x38 Zestaw połączeniowy Śruba M8x50 + Narętka Śruba M8x50 + Narętka Śruba M8x60 + Narętka W Dla krat FRP/TWS HLU (z płytą pokrycia o grubości 3mm) Łączniki dociskają kratę do belki wsporczej; Belkę wsporczą trzeba przewiercić. Część górna: płytka dystansowa Hilti Część dolna: bez niczego Standardowe typy W26 W30 W38 W50 Oczko x wysokość HLU26+3 HLU30+3 HLU38+3 HLU50+3 Zestaw połączeniowy Śruba M8x70, nakrętka, podkładka Śruba M8x70, nakrętka, podkładka Śruba M8x90, nakrętka, podkładka Śruba M8x90, nakrętka, podkładka

33 33 Łączniki (klipsy) F Dla krat FRP/TWS z oczkami o wymiarach 38 x 38mm Łączniki do mocowań pomiędzy niepodpartymi końcami krat. Część górna: płytka z wgłębieniem (2 szt.) Część dolna: łącznik U-kształtny (1 szt.) Standardowe typy F26 F30 F38 F50 Oczko x wysokość 38x38x26 38x38x30 38x38x38 50x50x50 Zestaw połączeniowy [Śruba M8x50 + nakrętka] x 2 szt. [Śruba M8x50 + nakrętka] x 2 szt. [Śruba M8x50+ nakrętka] x 2 szt. [Śruba M8x60+ nakrętka] x 2 szt. Zestaw wsporczy dla schodów Zestaw wsporczy specjalnie zaprojektowany dla schodów. Część górna: siodełko (4 szt.) Część dolna: specjalne kątowniki (2 szt.) Zestaw połączeniowy: [Śruba M8x50 + nakrętka + podkładka] x 4 szt. [Śruba M12x35 + nakrętka + podkładka] x 4 szt.

34 Oznakowanie. Oznakowanie krat FRP/TWS i płyt FRP 34 OZNAKOWANIE Oznakowanie krat FRP/TWS Kraty FRP [TYP MIESZANKI] [WIELKOŚĆ OCZKA x WYSOKOŚĆ*] [RODZAJ POWIERZCHNI] [KOLOR RAL] EKONOMICZNY STANDARDOWY (ECONOM STANDART) Kraty FRP EKONOMICZNY NIEPALNY (ECONOM NON FIRE) NIEPALNY (ISO) (ISO NON FIRE) NIEPALNY, DOPUSZCZENIE DLA ŻYWNOŚCI (FOOD NON FIRE) 38x38x26 38x38x30 19x19x30 19x19x38 50x50x50. Wklęsła (Concave) Szorstka (Grit) Przewodząca (Conductive) HLU+[Grubość płyty]mm. RAL 7040 RAL 7035 RAL 6010 NIEPALNY, WINYLOWY (VINYL NON FIRE) * Dla krat z powierzchnią HLU (płytą przykrycia) ta wartość oznacza WYSOKOŚĆ kraty podstawowej PRZYKŁAD: Krata FRP ISO NON FIRE 38x38x26 Concave RAL7040 Krata FRP ISO NON FIRE 38x38x26 HLU+6mm RAL7040 Oznakowanie płyt FRP [Płyta FRP] [Wysokość, mm] [TYP MIESZANKI] [RODZAJ POWIERZCHNI] [KOLOR RAL] EKONOMICZNY STANDARDOWY (ECONOM STANDART) Płyta FRP 3mm Płyta FRP 6mm EKONOMICZNY NIEPALNY (ECONOM NON FIRE) NIEPALNY (ISO) (ISO NON FIRE) NIEPALNY, DOPUSZCZENIE DLA ŻYWNOŚCI (FOOD NON FIRE) Szorstka (Grit) Prewodząca (Conductive) RAL 7040 RAL 7035 RAL 6010 NIEPALNY, WINYLOWY (VINYL NON FIRE) PRZYKŁAD: Płyta 3mm ECONOM NON FIRE Grit RAL7040

35 35 Oznakowanie. Oznakowanie stopni schodowych (stopnic) FRP i łączników Oznakowanie stopni schodowych (stopnic) FRP Stopnica FRP [TYP stopnicy] TYP MIESZANKI] [WIELKOŚĆ OCZKA x WYSOKOŚĆ] [RODZAJ POWIERZCHNI] [Kolor kraty RAL] Szczegóły dot. nosków [Szerokość nosków, mm, Kolor RAL nosków] Stopnica FRP A B C D E EKONOMICZNY STANDARDOWY (ECONOM STANDART) EKONOMICZNY NIEPALNY (ECONOM NON FIRE) NIEPALNY (ISO) (ISO NON FIRE) 38x38x26 38x38x30 19x19x30 19x19x38 50x50x50. Wklęsła (Concave) Szorstka (Grit) Przewodząca (Conductive) HLU+[x]mm. RAL 7040 RAL 7035 RAL 6001 NIEPALNY, DO- PUSZCZENIE DLA ŻYWNOŚCI (FOOD NON FI- RE) NIEPALNY, WINY- LOWY (VINYL NON FI- RE) PRZYKŁAD: Stopnica FRP B VINYL NON FIRE 19x19x30 Grit RAL6001, Nosing details: width: 38mm, RAL 1018 Oznakowanie łączników Łącznik [TYP łącznika] [GATUNEK MATERIAŁU] B [X] B1 - [X] M [X] S [X] W [X] F [X] Zestaw wsporczy dla schodów GS: Stal ocynkowana na gorąco A2: Stal nierdzewna typ A2 A4: Stal nierdzewna typ A4 GS A2 A4 PRZYKŁAD : Łączniki F38 GS Zestaw wsporczy dla schodów A4

36 Kolor 36 Kolor Pigmenty barwne są składnikiem mieszanki żywicznej. Typowe mieszanki mają standardowe kolory Możliwe jest jednak produkowanie wyrobów bez dodawania barwnych pigmentów, w takim przypadku otrzymane wyroby będą bezbarwne 1. STANDARDOWE KOLORY Każdy rodzaj krat ma pewien typowy kolor zgodny z paletą barw RAL. MIESZANKA ŻYWICZNA Kolor RAL OPIS NIEPALNY, DOPUSZ- CZENIE DLA ŻYWNOŚCI RAL 7035 JASNY SZARY EKONOMICZNY NIEPALNY EKONOMICZNY STANDARDOWY RAL 7037 RAL 7040 SZARY SZARY NIEPALNY (ISO) RAL 6010 ZIELONY NIEPALNY WINYLOWY RAL 2002 CZERWONY 2. CZĘSTO STOSOWANE KOLORY RAL Poniższe pigmenty mogą być dostępne na magazynie. Prosimy konsultować się z kierownikiem. Kolor RAL Opis RAL 1018 ŻÓŁTY RAL 5012 NIEBIESKI RAL 9004 CZARNY Można też zmienić typowy kolor na inny, na przykład kolor firmowy nasi eksperci dobiorą wtedy dowolny kolor z palety RAL na życzenie klienta. Czas realizacji takiego specjalnego zamówienia wynosi do jednego miesiąca. Więcej informacji można otrzymać na żądanie Korzyści ze stosowania barwnych pigmentów: Wyroby nie blakną Nie wymagają malowania Wspaniały efekt wizualny Poprawa wydajności pracy Zastosowanie barwnych pigmentów uniemożliwia przenikanie promieniowania UV

37 37 Tabela odporności chemicznej Tabela odporności chemicznej Typ środka chemicznego Żywica winyloestrowa Żywica Izoftalowa Żywica ortoftalowa Stężenie % Temperatura F/ C Stężenie % Temperatura F/ C Stężenie % Temperatura F/ C Kwas octowy / / /25 Wodorotlenek glinu / /71 DOW Chlorek amonowy DOW 210/99 DOW 170/77 DOW Wodorowęglan amonowy / /52 DOW - Wodorotlenek amonowy /38 28 N/Z DOW N/Z Siarczan amonowy DOW 210/99 DOW 170/77 DOW - Benzen /40 DOW N/Z DOW N/Z Kwas benzoesowy NAS 210/99 NAS 150/66 DOW 77/25 Boraks (tynkal) NAS 210/99 NAS 170/77 NAS 113/45 Węglik wapniowy (karbid) DOW 180/82 DOW 170/77 DOW - Azotan wapniowy saletra norweska) DOW 210/99 DOW 180/82 DOW - Czterochlorek węgla / N/Z 100 N/Z Chlor, suchy gaz - 210/99-140/60 - N/Z Woda chlorowana NAS 200/93 NAS 80/27 NAS N/Z Kwas chromowy / /21 5 N/Z Kwas cytrynowy DOW 210/99 DOW 170/77 DOW 77/25 Chorek wapniowy DOW 210/99 DOW 170/77 DOW 104/40 Cyjanek miedzi DOW 210/99 DOW 170/77 DOW 77/25 Cyjanek azotowy DOW 210/99 DOW 170/77 DOW - Etanol / / /25 Glikol etylowy (etyloglikol) / / /40 Chlorek żelaza DOW 210/99 DOW 170/77 DOW 104/40 Chlorek żelazowy DOW 210/99 DOW 170/77 DOW 86/30 Formaldehyd / / /30 Benzyna / / /35 Glukoza / /77 DOW Gliceryna / / Kwas bromowodorowy / /49 18 Kwas chlorowodorowy (solny) / / /30 Kwas fluorowodorowy / Nadtlenek wodoru (woda utleniona) / /38 5 NR Kwas mlekowy DOW 210/99 DOW 170/77 DOW 77/25 Chlorek litu NAS 210/99 NAS 150/66 DOW Chlorek magnezu DOW 210/99 DOW 170/77 DOW 104/40 Azotan magnezu DOW 210/99 DOW 140/60 DOW 86/30 Siarczan magnezu DOW 210/99 DOW 170/77 DOW 104/40 Chlorek rtęci / / /40 Chlorek rtęciawy, kalomel DOW 210/99 DOW 140/60 DOW 104/40 Kwas metakrylowy 99 95/ Metanol /84 N/Z N/Z N/Z N/Z Chlorek niklowy DOW 210/99 DOW 170/77 DOW 104/40 Siarczan niklowy DOW 210/99 DOW 170/77 DOW 104/40 Kwas niklowy / /21 20 N/Z Kwas szczawiowy DOW 210/99 DOW 75/24 DOW N/Z Kwas nadchlorowy /38 10 N/Z 10 N/Z Kwas fosforowy / /49 80 N/Z Chlorek potasowy DOW 210/99 DOW 170/77 DOW 104/40 Dwuchromian potasowy DOW 210/99 DOW 170/77 DOW 77/25 Azotan potasowy DOW 210/99 DOW 170/77 DOW 104/40 Siarczan potasowy DOW 210/99 DOW 170/77 DOW 104/40

38 Tabela odporności chemicznej 38 Typ środka chemicznego Żywica winyloestrowa Żywica Izoftalowa Żywica ortoftalowa Stężenie % Temperatura F/ C Stężenie % Temperatura F/ C Stężenie % Temperatura F/ C Glikol propylenowy DOW 210/99 DOW 170/77 DOW 104/40 (propyloglikol) Woda morska DOW 210/99 DOW 158/70 DOW 113/45 Octan sodowy DOW 210/99 DOW 160/71 DOW 104/40 Dwusiarczan sodowy DOW 210/99 DOW 170/77 DOW Bromek sodowy DOW 210/99 DOW 170/ Cyjanek potasowy DOW 210/99 DOW 170/77 5 N/Z Wodorotlenek sodowy /82 N/Z N/Z N/Z N/Z Azotan sodowy DOW 210/99 DOW 170/77 DOW 104/40 Siarczan sodowy DOW 210/99 DOW 170/77 DOW 104/40 Chlorek cynowy DOW 210/99 DOW 160/71 DOW 104/40 Kwas siarkowy SO 183/ / Kwas winowy DOW 210/99 DOW 170/77 DOW - Ocet / /77 DOW - Eter fluorowy, destylowany / /77 DOW 86/30 Azotan cynkowy DOW 210/99 DOW 170/77 DOW 104/40 Siarczan cynkowy DOW 210/99 DOW 170/77 DOW 104/40 Opis DOW NAS N/Z - - dowolne stężenie - roztwór nasycony - stosowanie nie jest zalecane - brak dostępnych informacji

39 39 Notatki
