1 PROGRAM FUNKCJONALNO UŻYTKOWY Zaprojektowanie i wykonanie na podstawie opracowanej przez Wykonawcę dokumentacji projektowej, robót budowlanych w ramach zadania Przebudowa placu zabaw Przedszkola nr 116, przy ul. Okopowej 31. KODY CPV: grupy robót: Przygotowanie terenu pod budowę klasy robót: Usługi projektowania architektonicznego Nadzór nad projektem i dokumentacją Roboty w zakresie burzenia i rozbiórki obiektów budowlanych; roboty ziemne Roboty w zakresie kształtowania placów zabaw kategorie robót Roboty w zakresie burzenia, roboty ziemne Roboty w zakresie usuwania gleby Wyposażenie placów zabaw INWESTOR: OPRACOWANIE: Miasto Stołeczne Warszawa Dzielnica Wola Al. Solidarności Warszawa Barbara Artyszewicz WARSZAWA, 07 czerwca 2016 r.

2 SPIS ZAWARTOŚCI: CZĘŚĆ OPISOWA 1. Opis ogólny przedmiotu zamówienia 1.1. Charakterystyczne parametry obiektu, zakres robót budowlanych 1.2. Aktualne uwarunkowania wykonania przedmiotu zamówienia 1.3. Ogólne właściwości funkcjonalno użytkowe 1.4. Szczegółowe właściwości funkcjonalno użytkowe 2. Opis wymagań zamawiającego w stosunku do przedmiotu zamówienia 2.1. Cechy obiektu 2.2. Warunki wykonania i odbioru robót budowlanych CZĘŚĆ INFORMACYJNA Przepisy prawne i normy

3 OPIS TECHNICZNY 1. Opis ogólny przedmiotu zamówienia Wszystkie podane poniżej dane liczbowe, o ile nie zaznaczono inaczej, są wartościami minimalnymi. Dane dotyczące prac rozbiórkowych są wartościami przybliżonymi. Nie wyklucza się konieczności wykonania prac i nakładów rzeczowych nie ujętych w poniższej specyfikacji a koniecznych do realizacji inwestycji. W ramach inwestycji przewidziano przebudowę placu zabaw znajdującego się przy przedszkolu nr 116 położonym przy ul. Okopowej 31 w Warszawie Charakterystyczne parametry obiektu, zakres robót budowlanych Powierzchnia działki 3.013,0 m 2 Powierzchnia nawierzchni poliuretanowej 130,0 m 2 Powierzchnia chodników nowo projektowanych 380,0 m 2 Powierzchnia trawników do rekultywacji 500,0 m 2 Zakres robót budowlanych W ramach inwestycji przewidziano przebudowę placu zabaw znajdującego się przy przedszkolu nr 116 położonym przy ul. Okopowej 31 oraz pełnienie nadzoru autorskiego nad realizacją robót wg sporządzonej dokumentacji projektowej. Plac zabaw będzie wyposażony w zestaw certyfikowanych urządzeń zabawowych. Pod urządzeniami, wymagającego tego należy wykonać nawierzchnię bezpieczną, poliuretanową, wylewaną na miejscu. Ze względu na to że korzenie drzew znajdują się bardzo płytko należy dokonać ich zabezpieczenia tak aby dzieci się o nie nie potykały. Na wszystkich drzewach na terenie grodu trzeba dokonać cięć sanitarnych za pomocą podnośnika koszowego. Przewidziano również rekultywację istniejących i założenie nowych trawników. Dla realizacji inwestycji konieczne będą prace rozbiórkowe obejmujące min.: Wszystkich nawierzchni asfaltowych znajdujących się na terenie działki. Istniejących urządzeń zabawowych Inwestycja będzie obejmowała budowę: Poliuretanowej nawierzchni bezpiecznej. Naprawę dwóch piaskownic. Zabezpieczenie korzeni i cięcia sanitarne drzew. Chodnika. Instalację urządzeń zabawowych i innych elementów małej architektury. Rekultywację trawników Aktualne uwarunkowania wykonania przedmiotu zamówienia Teren będący obszarem inwestycji jest we władaniu Zamawiającego. Teren ogrodu przedszkola jest ogrodzony. Funkcja terenu nie ulegnie zmianie, w związku z czym nie zachodzi konieczność uzyskania Decyzji Lokalizacji Celu Publicznego. Wody opadowe z terenów utwardzonych odprowadzane powierzchniowo na teren działki własnej Szczegółowe właściwości funkcjonalno użytkowe Wszystkie podane poniżej dane liczbowe, o ile nie zaznaczono inaczej, są wartościami minimalnymi. Dane dotyczące prac rozbiórkowych są wartościami przybliżonymi. Nie wyklucza się konieczności wykonania prac i nakładów rzeczowych nie ujętych w poniższej specyfikacji a koniecznych do realizacji inwestycji. 2. Opis wymagań zamawiającego w stosunku do przedmiotu zamówienia 2.1. Cechy obiektu Prace rozbiórkowe Rozbiórka asfaltu Należy rozebrać i poddać utylizacji nawierzchnię istniejących ścieżek asfaltowych. Powierzchnia: ok ,0 m 2. Rozbiórka urządzeń zabawowych Wszystkie istniejące urządzenia zabawowe należy zdemontować, wraz z ich mocowaniami do gruntu. Zdemontowane element, za wyjątkiem tych wskazanych przez dyrekcję przedszkola należy wywieźć z terenu budowy. Pozostawione urządzenia należy ustawić w miejscach wskazanych przez projektanta.

4 Nawierzchnia poliuretanowa Nawierzchnię bezpieczną zaprojektowano jako kolorową, poliuretanową, wykonaną na miejscu (bezspoinową). Nawierzchnia będzie ograniczona betonowymi obrzeżami chodnikowymi. Nawierzchnia w trzech kolorach. Wykonawca musi posiadać autoryzację producenta nawierzchni poliuretanowej, wystawioną dla Wykonawcy na realizowaną inwestycję, która jest przedmiotem niniejszego postępowania. Powierzchnia: min. 130,0 m 2. Podbudowa Pod nawierzchnię przeznaczoną pod nawierzchnię poliuretanową należy wykonać podbudowę z kruszyw kamiennych. Podbudowa składająca się z następujących warstw w kolejności ich wykonywania: warstwa z tłucznia kamiennego frakcji 4 31,5 mm - gr. 15 cm warstwa wyrównawcza z miału kamiennego gr. śr. 2 cm (podane grubości warstw odnoszą się do grubości po zagęszczeniu) Uwaga: zamawiający nie dopuszcza wykonania podbudowy z kamienia (tłucznia) wapiennego. Nawierzchnia W projekcie przewidziano nawierzchnię bezspoinową, kolorową, bezpieczną, wykonywaną w miejscu wbudowania. Nawierzchnia odporna na działanie zmiennych warunków atmosferycznych, elastyczna, trwała i przepuszczalna dla wody. Produkt musi posiadać atest Polskiego Instytutu Higieny i certyfikat zgodności potwierdzający spełnianie wymogów bezpieczeństwa zgodnie z obowiązującymi normami. Nawierzchnia zbudowana jest z dwóch warstw granulatu gumowego. Spodnia warstwa nadaje nawierzchni odpowiednią elastyczność i amortyzuje siłę upadku dziecka - składa się z granulatu pochodzącego z recyklingu. Wierzchnia, nadająca nawierzchni odpowiedni efekt wizualny, wykonana jest z granulatu EPDM. Granulat łączony jest za pomocą kleju poliuretanowego. Grubość wierzchniej warstwy EPDM to min. 15 mm, grubość warstwy spodniej SBR uzależniona od wysokości upadkowej konkretnego urządzenia. Kolorystyka Kolor nawierzchni w trzech kolorach: zielonym, błękitnym i granatowym. Obrzeża betonowe Wokół nawierzchni poliuretanowych należy wykonać obrzeża betonowe. Obrzeża betonowe, prefabrykowane min. 8 x 30 cm. Obrzeża posadowić na ławie z betonu wylewanego klasy nie niższej niż C12/15. Grubość ławy 10 cm + opory wysokości min. 4 cm i szerokości o 10 cm większej z każdej strony niż szerokość obrzeża. Górne powierzchnie ław wykonać ze spadkiem Budowa chodników Zaprojektowano chodniki utwardzone betonową kostką brukową. Chodniki ograniczone obrzeżami betonowymi. Ilość: min. 380,0 m 2 Podbudowa Chodnik wykonać ze spadkiem 0,5% w kierunku trawników. Podbudowa składająca się z następujących warstw w kolejności ich wykonywania: warstwa z tłucznia kamiennego frakcji 4 31,5 mm - gr. 15,0 cm podsypka cementowo piaskowa - gr. 3,0 cm (podane grubości warstw odnoszą się do grubości po zagęszczeniu) Nawierzchnia Nawierzchnia z kostki betonowej typu holand. Grubość 6 cm, kolor szary Naprawa piaskownic Dwie istniejące piaskownice należy poddać naprawom. Minimalny zakres robót to wymiana siedzisk i wykonanie nowych pokryw. Siedziska z tworzywa sztucznego (np z płyt HDPE). Pokrywy z plandek PCV odpornych na warunki atmosferyczne w tym promieniowanie uv. Plandeki wyposażone w system mocowanie umożliwiające ich zakładanie i zdejmowanie max. dwóm osobom. Wymiary piaskownic: ok. 7 x 4 m i ok. 4 x 4 m Urządzenia zabawowe i inne elementy małej architektury

5 Nie dopuszcza się stosowania urządzeń prototypowych. Wykonawca na etapie oferty przetargowej przedstawi karty techniczne proponowanych urządzeń zabawowych, wydane przez producentów, zawierające szczegółową charakterystykę i parametry techniczne oferowanych urządzeń zabawowych. Wszystkie wykorzystane w PFU gotowe materiały oraz urządzenia zabawowe i elementy wyposażenia sugerujące konkretnych producentów stanowią wyłącznie przykład i mają na celu jedynie określenie parametrów i cech produktu, dopuszcza się stosowanie zamienników jednak o parametrach nie gorszych niż zaproponowane. Wszystkie nowe zabawki powinny posiadać atesty i dopuszczenia do użytkowania. Podane na rysunkach urządzenia są przykładowe. Ostateczne ich rozmieszczenie powinno uwzględniać rzeczywiste strefy bezpieczeństwa. Urządzenia i ich rozmieszczenie muszą spełniać wymogi normy PN-EN 1176:2009. Wszystkie elementy mocowane trwale do gruntu w sposób zgodny z instrukcją dostawcy. Tablica z regulaminem (poz. 1) Tablica stylizowana kształtem i rysunkiem na sowę. Konstrukcja urządzenia wykonana z rur stalowych malowanej proszkowo. Tablica z płyty HPL mocowana do konstrukcji. Wymiar tablicy min. 80 x 75 cm, wysokość 150 cm. Uwaga: treść regulaminu należy uzgodnić z zamawiającym. Ilość 1 szt. Zestaw zabawowy (poz. 2) Zestaw labirynt z domkiem wyposażony w min.: zadaszenie 1 sekcji rurę przełazową wypukłe okno z plexi 2 pręty przesuwnymi koralikami płytę z labiryntem Elementy nośne wykonane ze stal nierdzewnej. Elementy płytowe z pły HDPE. Elementy wykończeniowe i łącznik z tworzyw sztucznych. Wymiary urządzenia min. 290 x 150 cm. Max. wysokość upadkowa: max. 0,25 m. 1 szt. Głuchy telefon (poz. 3)

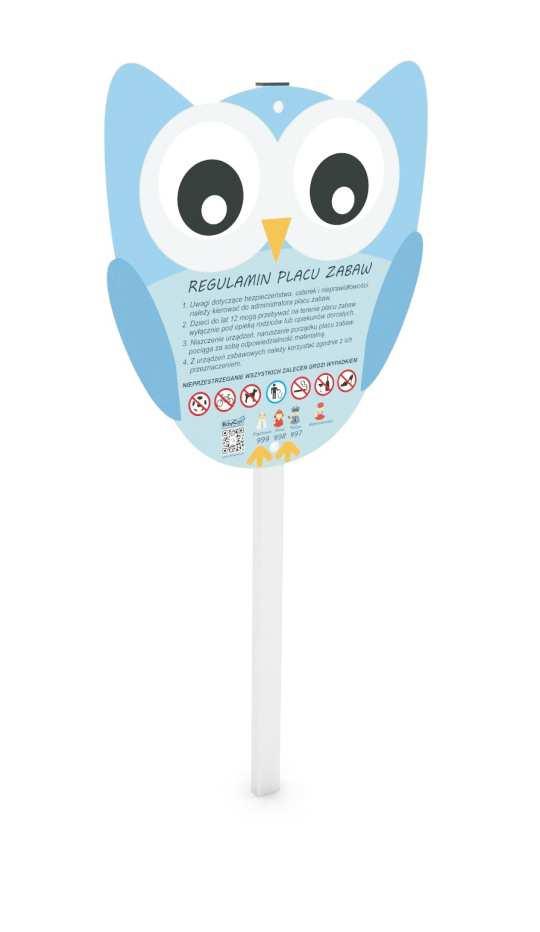

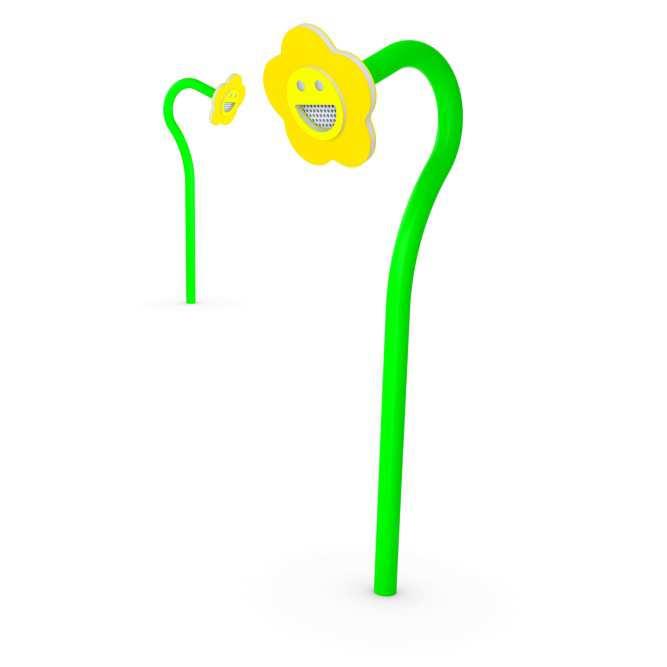

6 Rura komunikacyjna z przykładowym zakończeniami. Elementy nośne wykonane ze stali malowanej proszkowo. Elementy płytowe z płyt HDPE. Elementy wykończeniowe i łączniki z tworzyw sztucznych. Wysokość ok. 100 cm. Tablica do rysowania duża (poz. 4) dwie połączone tablice do rysowania kredą wyposażone w półki i uchwyty. Elementy nośne wykonane ze stali nierdzewnej. Elementy płytowe z płyt HDPE. Elementy wykończeniowe i łączniki z tworzyw sztucznych. Wymiary urządzenia min. 120 x 120 cm. Zestaw manualny (poz. 5) Urządzenie do zabaw manualnych składające się z 3 słupków wyposażone w min. 2 pręty przesuwnymi koralikami i płytę z labiryntem, Elementy nośne wykonane ze stali nierdzewnej. Elementy płytowe z płyt HDPE. Elementy wykończeniowe i łączniki z tworzyw sztucznych. Wymiary urządzenia min. 75 x 75 cm. Max.

7 Zestaw 2 wieże (poz.6) Zestaw wyposażony w min: 2 zadaszone wieże, różnych wysokości 2 zjeżdżalnie mostek linowy schody rurę strażacką ze stopniami wypukłe okno z plexi 2 pręty przesuwnymi koralikami płytę z labiryntem Elementy nośne wykonane ze stali nierdzewnej. Elementy płytowe z płyt HDPE. Podesty z antypoślizgowej sklejki wodoodpornej. Elementy wykończeniowe i łączniki z tworzyw sztucznych. Ślizg ze stali nierdzewnej. Wymiary urządzenia min. 250 x 240 cm. Max. wysokość upadkowa: max. 0,9 m.

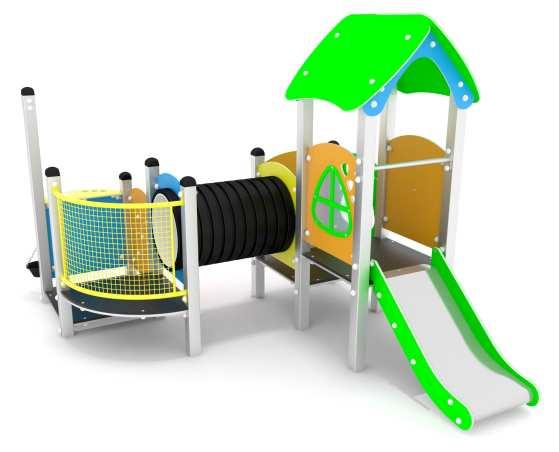

8 Zestaw 1 wieża (poz. 7) Zestaw wyposażony w min: 1 zadaszoną wieżę 2 pomosty odkryte 1 zjeżdżalnię pomost - tunel Elementy nośne wykonane ze stali nierdzewnej. Elementy płytowe z płyt HDPE. Podesty z antypoślizgowej sklejki wodoodpornej. Elementy wykończeniowe i łączniki z tworzyw sztucznych. Ślizg ze stali nierdzewnej. Wymiary urządzenia min. 250 x 240 cm. Max. wysokość upadkowa: max. 0,9 m. Stolik (poz. 8) Stolik z otworami. Elementy nośne wykonane ze stali nierdzewnej. Elementy płytowe z płyt HDPE. Elementy wykończeniowe i łączniki z tworzyw sztucznych. Wymiary urządzenia min. 30 x 30 cm wys. 0,5 m. Max. wysokość upadkowa: max. 0,5 m. Tablica do rysowania mała (poz. 9) Tablica do rysowania kredą wyposażone w półki i uchwyty. Elementy nośne wykonane ze stali nierdzewnej. Elementy płytowe z płyt HDPE. Elementy wykończeniowe i łączniki z tworzyw sztucznych. Wymiary urządzenia min.120 cm.

9 Ławka z oparciem (poz. 10) Ławka aluminiowo drewniana z oparciem i z podłokietnikami. Długość min. 180 cm. Mocowana do podłoża na stałe. Konstrukcja nośna i podłokietniki wykonane z odlewów aluminiowych, Siedzisko ławki wykonane z desek z drewna liściastego zabezpieczonych przed czynnikami atmosferycznymi. Ilość 3 szt. Altana (poz. 11) Altana o kształcie sześciokąta wyposażona w ławy i stolik. Wysokość siedzisk i blatu dostosowana do dzieci w wieku przedszkolnym. Altana o konstrukcji z drewna liściastego, kryta gontem bitumicznym. Wymiary urządzenia min. 310 x 310 cm Ilość 1 szt Nawierzchnia trawiasta Po zakończeniu prac budowlanych należy założyć trawnik na całym terenie inwestycji niezagospodarowanym innymi nawierzchniami oraz zniszczonym pracami budowlanymi. Ilość: 500,0 m Podłoże Po osunięciu darni przekopać teren glebogryzarką lub, w miejscach niedostępnych dla maszyny, ręcznie i usunąć wszelkie chwasty kłączowe. Teren użyźnić nawozem mineralnym NPK w ilości 1,5 kg na 40 m². Teren zwałować w dwu kierunkach. W celu ustabilizowania podłoża odczekać 2 tygodnie przed przystąpieniem do następnych prac. Przestrzeń po usuniętym humusie wypełnić warstwą 5 cm substratu torfowego. Wartość Ph 5,5-6, Trawa Obszar obsiać mieszanką traw o następującym składzie: Życica trwała (lolium perenne) 40% Wiechlina łąkowa (poa pratensis) 40% Kostrzewa trzcinowa rozłogowa (Festuca arundinacea) 20% Uwaga: dla terenu boiska użyć mieszanki traw identycznej jak aktualnie zastosowana przez użytkownika Siew Teren wyrównać i zagrabić. Trawę siać w ilości 1 kg na 30 m², siać dwukierunkowo. Prace wykonywać za pomoc siewnika. Wysiane ziarna przykryć warstwą torfu gr. 1 cm. Teren zwałować w dwu kierunkach. Bezpośrednio po zasianiu teren należy podlać.

10 2.3. Warunki wykonania i odbioru robót budowlanych Dokumentacja projektowa Wykonawca, przed przystąpieniem do robót budowlanych zobowiązany jest do sporządzenia dokumentacji projektowej. Podstawą do sporządzenia w/w dokumentacji są: Zapisy programu funkcjonalno użytkowego Obowiązujące przepisy i normy Przed przystąpieniem do wykonania projektu Wykonawca jest zobowiązany do wykonania inwentaryzacji budowlanej, sporządzenia mapy do celów projektowych oraz innych niezbędnych do uzyskania stosownych pozwoleń, wykonania prac budowlanych i prawidłowego funkcjonowania obiektu. Projekt powinien posiadać komplet uzgodnień wynikających z prawa budowlanego a w szczególności z Wydziałem Ochrony Środowiska. Projekt budowlano - wykonawczy musi być zaopatrzony w specyfikację techniczną wykonania i odbioru robót zgodną z rozporządzeniem ministra infrastruktury w sprawie szczegółowego zakresu i formy dokumentacji projektowej, specyfikacji technicznych wykonania i odbioru robot budowlanych oraz programu funkcjonalno-użytkowego. Dla nawierzchni poliuretanowych, do dokumentacji projektowej należy dołączyć następujące dokumenty: Rekomendacja lub aprobata ITB potwierdzająca wszystkie wymagane parametry nawierzchni Atest Higieniczny PZH Aktualne badania na zgodność z PN-EN Kartę techniczną systemu Badania na bezpieczeństwo ekologicznie nawierzchni Przygotowanie terenu budowy Zaplecze budowy Wykonawca może zorganizować na terenie działki. Wykonawca ma obowiązek tak zorganizować roboty, aby nie dopuścić do dewastacji i uszkodzeń istniejących sieci uzbrojenia terenu. Wszelkie uszkodzenia nawierzchni dróg i chodników lub innych elementów zagospodarowania. Wykonawca usunie na własny koszt. Jeżeli wystąpi sytuacja, która będzie kolidowała z robotami należy uzgodnić ją z Inspektorem Nadzoru i Inwestorem. Zamawiający w terminie określonym w dokumentach przetargowych przekaże Wykonawcy teren budowy wraz ze wszystkimi wymaganymi uzgodnieniami prawnymi i administracyjnymi. Wykonawca winien: wykonać ogrodzenie placu budowy, zabezpieczyć teren budowy w niezbędny sprzęt ochrony p.poż, wydzielić na terenie budowy drogi wewnętrzne, miejsca składowania materiałów, punkty do zamocowania urządzeń transportu pionowego (dźwigi towarowe), punkty wykonywania zapraw. Wykonawca jest odpowiedzialny za jakość wykonania robót oraz za ich zgodność ze ST i poleceniami Inspektora Nadzoru. Wykonawca jest odpowiedzialny za przestrzeganie obowiązujących przepisów oraz powinien zapewnić ochronę własności publicznej i prywatnej. Wykonawca jest zobowiązany do szczegółowego oznaczenia instalacji i urządzeń, zabezpieczenia ich przed uszkodzeniem, a także do natychmiastowego powiadomienia Inspektora Nadzoru i właściciela instalacji i urządzeń, jeżeli zostaną przypadkowo uszkodzone w trakcie realizacji robót. Wykonawca jest odpowiedzialny za szkody w instalacjach i urządzeniach naziemnych i podziemnych pokazanych na planie zagospodarowania terenu, spowodowane w trakcie wykonywania robót budowlanych. Wykonawca ma obowiązek znać i stosować w czasie prowadzenia robót wszelkie przepisy dotyczące ochrony środowiska naturalnego. W okresie trwania budowy i wykańczania robót Wykonawca będzie: utrzymywać teren budowy w stanie bez wody stojącej, podejmować wszelkie uzasadnione kroki mające na celu stosowanie się do przepisów i norm dotyczących ochrony środowiska na terenie i wokół terenu budowy, oraz będzie unikać uszkodzeń lub uciążliwości dla osób lub własności społecznej i innych, a wynikających ze skażenia, hałasu lub innych przyczyn powstałych w następstwie jego sposobu działania. Wykonawca będzie unikał szkodliwych działań, szczególnie w zakresie zanieczyszczeń powietrza, wód gruntowych, nadmiernego hałasu i innych szkodliwych dla środowiska i otoczenia czynników powodowanych działalnością przy wykonywaniu robót budowlanych. W uzasadnionych przypadkach należy przedstawić szczegółowe wymagania dotyczące ochrony środowiska, które powinny być przestrzegane przez Wykonawcę, wynikające z rodzaju i lokalizacji inwestycji, rodzajów robót szczególnie szkodliwych dla środowiska itp. Opłata i kary

11 za przekroczenia w trakcie realizacji robót norm określonych w odpowiednich przepisach dotyczących ochrony środowiska naturalnego obciążają Wykonawcę. Wykonawca wkalkuluje w Cenę Kontraktową koszty utylizacji i zdeponowania materiałów odpadowych i szkodliwych zgodnie z przepisami Ustawy Prawo ochrony środowiska oraz Ustawy o odpadach. Ze względu na lokalizację inwestycji Wykonawca zastosuje takie maszyny, urządzenia, technologie i zabezpieczenia, które nie spowodują znaczącego przekroczenia norm ochrony środowiska Wymagania dotyczące wykonania robót budowlanych Ogólne zasady wykonania robót Wykonawca jest odpowiedzialny za prowadzenie robót zgodnie z umową oraz za jakość zastosowanych materiałów i wykonywanych robót, za ich zgodność z dokumentacją projektową, wymaganiami ST, projektu organizacji robót oraz poleceniami Zamawiającego. Wykonawca ponosi odpowiedzialność za dokładne wytyczenie w planie i wyznaczenie wysokości wszystkich elementów robót zgodnie z wymiarami i rzędnymi określonymi w dokumentacji projektowej lub przekazanymi na piśmie przez Zamawiającego. Następstwa jakiegokolwiek błędu spowodowanego przez Wykonawcę w wytyczeniu i wyznaczeniu robót zostaną - jeśli wymagać będzie tego Inspektor Nadzoru - poprawione przez Wykonawcę na własny koszt. Sprawdzenie wytyczenia robót lub wyznaczenia wysokości przez Zamawiającego nie zwalnia Wykonawcy od odpowiedzialności za ich dokładność. Decyzje Zamawiającego dotyczące akceptacji lub odrzucenia materiałów i elementów robót będą oparte na wymaganiach sformułowanych w dokumentach umowy, dokumentacji projektowej i w ST, a także w normach i wytycznych.. Opis działań związanych z kontrolą jakości robót Zasady kontroli jakości robót Wykonawca jest odpowiedzialny za pełną kontrolę robót i jakości materiałów. Minimalne wymagania, co do zakresu badań i ich częstotliwość są określone w ST, normach i wytycznych. W przypadku, gdy nie zostały tam określone, Zamawiający ustali, jaki zakres kontroli jest konieczny, aby zapewnić wykonanie robót zgodnie z umową. Certyfikaty i deklaracje Zamawiający może dopuścić do użycia tylko te materiały, które posiadają: Certyfikat na znak bezpieczeństwa wykazujący, że zapewniono zgodność z kryteriami technicznymi określonymi na podstawie Polskich Norm, aprobat technicznych oraz właściwych przepisów i dokumentów technicznych; Deklaracja zgodności lub certyfikat zgodności z Polską Normą lub aprobatą techniczną - w przypadku wyrobów, dla których nie ustanowiono Polskiej Normy. W przypadku materiałów, dla których w/w dokumenty są wymagane przez ST, każda partia dostarczona do robót będzie posiadać te dokumenty, określające w sposób jednoznaczny jej cechy. Produkty przemysłowe muszą posiadać w/w dokumenty wydane przez producenta, a w razie potrzeby poparte wynikami badań wykonanych przez niego. Kopie wyników tych badań będą dostarczone przez Wykonawcę Zamawiającemu. Jakiekolwiek materiały, które nie spełniają tych wymagań, będą odrzucone. Wykonawca powinien dołączyć autoryzację producenta na dostawę i ułożenie nawierzchni syntetycznej Dokumenty budowy Dziennik budowy Dziennik budowy jest wymaganym dokumentem prawnym obowiązującym Zamawiającego i Wykonawcę w okresie od przekazania Wykonawcy terenu budowy do końca okresu gwarancyjnego. Odpowiedzialność za prowadzenie dziennika budowy zgodnie z obowiązującymi przepisami spoczywa na Wykonawcy. Zapisy w dzienniku budowy będą dokonywane na bieżąco i będą dotyczyć przebiegu robót, Propozycje, uwagi i wyjaśnienia Wykonawcy wpisane do dziennika budowy będą przedłożone Zamawiającemu do ustosunkowania się Odbiór robót Rodzaje odbiorów robót W zależności od ustaleń odpowiednich ST, roboty podlegają następującym etapom odbioru: odbiór robót zanikających i ulegających zakryciu; odbiór końcowy; odbiór pogwarancyjny; Odbiór robót zanikających i ulegających zakryciu - polega na finalnej ocenie ilości i jakości wykonywanych robót, które w dalszym procesie realizacji ulegną zakryciu. Odbiór w/w robót będzie dokonany w czasie umożliwiającym wykonanie ewentualnych korekt i poprawek bez hamowania ogólnego postępu robót. Odbioru robót dokonuje Zamawiający. Odbiór końcowy robót - polega na finalnej ocenie rzeczywistego wykonania robót w odniesieniu do ich ilości, jakości i wartości.

12 Całkowite zakończenie robót oraz gotowość do odbioru końcowego będzie stwierdzona przez Wykonawcę wpisem do dziennika budowy z bezzwłocznym powiadomieniem na piśmie o tym fakcie Zamawiającego. Do odbioru końcowego Wykonawca jest zobowiązany przygotować następujące dokumenty: dokumentacja projektowa podstawowa z naniesionymi zmianami, oraz dodatkowa, jeśli została sporządzona w trakcie realizacji umowy; szczegółowe specyfikacje techniczne, ustalenia technologiczne; dzienniki budowy i rejestry obmiarów; zgodne z ST; deklaracje zgodności lub certyfikaty zgodności wbudowanych materiałów, zgodnie z ST. W przypadku, gdy wg komisji roboty pod względem przygotowania dokumentacyjnego nie będą gotowe do odbioru ostatecznego, komisja w porozumieniu z Wykonawcą wyznaczy ponowny termin odbioru robót. Wszystkie zarządzone przez komisję roboty poprawkowe lub uzupełniające będą zestawione wg wzoru ustalonego przez Zamawiającego. Termin wykonania robót poprawkowych i robót uzupełniających wyznaczy komisja.

13 CZĘŚĆ INFORMACYJNA SPIS ZAWARTOŚCI: Przepisy prawne i normy Przepisy prawne i normy: Dokumentacja projektowa winna być wykonana zgodnie z następującymi przepisami: Ustawa z dnia 29 stycznia 2004 r. prawo zamówień publicznych (t. j. Dz. U. z 2015 r., poz. 2164). Rozporządzenie Ministra Infrastruktury z dnia 3 lipca 2003 roku w sprawie szczegółowego zakresu i formy projektu budowlanego ( Dz. U. z 2012 r., poz.462) Rozporządzenie Ministra Infrastruktury z dnia 2 września 2004 r. w sprawie szczegółowego zakresu i formy dokumentacji projektowej, specyfikacji technicznych wykonania i odbioru robót budowlanych oraz programu funkcjonalno-użytkowego (Dz. U. z 2013 r., poz. 1129) Rozporządzenie Ministra Infrastruktury z dnia 18 maja 2004 r. w sprawie określenia metod i podstaw sporządzania kosztorysu inwestorskiego, obliczania planowanych kosztów prac projektowych oraz planowanych kosztów robót budowlanych określonych w programie funkcjonalno-użytkowym (Dz. U. z 2004 r., Nr 130 poz. 1389). Ustawa z dnia 7 lipca 1994 r.- prawo budowlane (Dz. U. z 2016 r., poz. 290). Rozporządzenie Ministra Transportu i Budownictwa z dnia 28 kwietnia 2006 r. w sprawie samodzielnych funkcji technicznych w budownictwie (Dz. U. z 2014 r., poz. 1278) Rozporządzenie Ministra Infrastruktury z dnia 12 kwietnia 2002 r. w sprawie warunków technicznych jakim powinny odpowiadać budynki i ich usytuowanie (DZ. U. z 2015 r., poz. 1422) Wszystkie pozostałe przepisy szczególne i Normy Polskie, mające zastosowanie i wpływ na kompletność i prawidłowość wykonania zadania projektowego oraz docelowe bezpieczeństwo użytkowania wraz z trwałością i ekonomiką rozwiązań technicznych. Wszystkie roboty budowlane i instalacyjne należy wykonać zgodnie z postanowieniami ustawy Prawo Budowlane, obowiązującymi Polskimi Normami, warunkami technicznymi wykonania i odbioru robót budowlanych i zasadami sztuki budowlanej.
