3 SPIS TREŚ CI Tłumaczenie oryginalnej instrukcji użytkowania weiß nichtpl Spis treści Objaśnienie symboli Ogólne wskazówki bezpieczeństwa Odpowiedni personel Właściwości Gwarancja/Wyłączenie odpowiedzialności Kontrola bloczków Montaż w stole roboczym Zastosowanie Mocowanie Obróbka końcowa u dentysty Kontrola u dentysty Ochrona środowiska Osprzęt Informacje dotyczące pobierania (download)

4 OBJAŚ NIENIE SYMBOLI Objaśnienie symboli Wskazówki ostrzegawcze Wskazówki ostrzegawcze w tekście oznaczone są symbolem w postaci trójkąta ostrzegawczego o barwnym tle i ujęte w ramkę. W przypadku zagrożeń prądem elektrycznym wykrzyknik w trójkącie zastępowany jest symbolem błyskawicy. Słowa sygnałowe znajdujące się na początku każdej wskazówki bezpieczeństwa określają rodzaj i stopień skutków, jakie mogą mieć miejsce, gdy odpowiednie środki ostrożności nie zostaną podjęte. _ WSKAZÓWKA oznacza, że może nastąpić szkoda rzeczowa. _ OSTROŻNIE oznacza, że istnieje ryzyko wystąpienia lekkich lub średnich obrażeń ciała. _ OSTRZEŻENIE oznacza, że istnieje ryzyko wystąpienia ciężkich obrażeń ciała. _ NIEBEZPIECZEŃSTWO oznacza, że ma miejsce zagrożenie życia. Ważne informacje Ważne informacje, nie oznaczające niebezpieczeństwa dla ludzi bądź rzeczy, oznaczane są ukazanym obok symbolem. Dodatkowo ujmowane są również w ramkę. 4

5 OBJAŚ NIENIE SYMBOLI Pozostałe symbole zawarte w instrukcji Symbol Znaczenie Punkt opisujący działanie _ Punkt listy Podpunkt opisujący działanie lub podpunkt listy [3] Liczby ujęte w nawiasy kwadratowe odnoszą się do oznakowań w ilustracjach Inne symbole Symbol REF LOT i Znaczenie Numer art. Numer serii Producent Stosować się do zaleceń instrukcji użytkowania Data produkcji Zdatny do użycia do Rx only Zgodnie z amerykańską federalną ustawą produkt może być sprzedawany wyłącznie przez lub na zlecenie lekarza-dentysty. 5

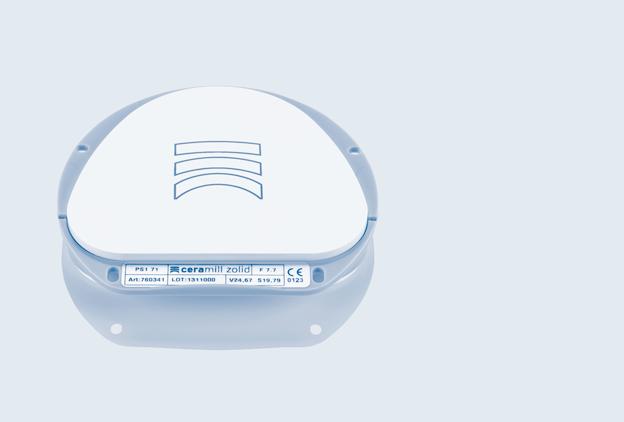

6 OGÓLNE WSKAZÓWKI BEZPIECZEŃ STWA Ogólne wskazówki bezpieczeństwa OSTROŻNIE: Uszczerbek na zdrowiu spowodowany przez pyły tlenku cyrkonu Podczas obróbki należy stosować osobiste wyposażenie ochronne (maskę przeciwpyłową, okulary ochronne itp.). Nie wdychać pyłu/dymu/gazu/mgły/par/rozpylonej cieczy. Unikać uwolnienia do środowiska. Odpowiedni personel WSKAZÓWKA: Niniejszy wyrób może być obrabiany wyłącznie przez odpowiednio wykształconych techników dentystycznych. Właściwości Przeznaczenie Bloczki z tlenku cyrkonu służące do wytwarzania stałych i wyjmowanych uzupełnień protetycznyc. Opis produktu Ceramill Zolid to materiał przeznaczony do opracowywania, wykonany z tlenku cyrkonu (Y-TZP ZrO 2 ) do zastosowań dentystycznych, typu II, klasy 6 zgodnie ze standardem niemieckim DIN EN ISO

7 W Ł A Ś CIWOŚ CI Wykorzystywane są do wytwarzania doskonale spasowanych oraz ruchomych elementów protetycznych (np. koron i mostów, koron stożkowych/teleskopowych, nasadek itp.), przy wykorzystaniu frezarek CNC lub ręcznych urządzeń frezujących (np. Ceramill Base und Multi-x).Ceramill Zolid jest zgodny z wymaganiami standardu DIN EN ISO 6872, po wykonaniu spiekania końcowego, o którym mowa powyżej, jak również z wymaganiami normy ISO 13356, w przypadku dalszej obróbki (zob. str. 11 i n.). Karta Charakterystyki Niebezpiecznych Substancji Chemicznych/ Deklaracja Zgodności Kartę Charakterystyki Niebezpiecznych Substancji Chemicznych oraz Deklarację Zgodności można uzyskać na zapytanie lub ściągnąć pod adresem Dane techniczne Jednostka Wartość Wytrzymałość na zginanie MPa 1200 ± 200 (czteropunktowe) Moduł E GPa > 200 Stopniowanie μm 0,6 Gęstość g/cm 3 6,05 Porowatość % 0 Współczynnik rozszerzalności temperaturowej 1/K 11,0 ± 0, (WRT) ( C) Rozpuszczalność chemiczna μg/cm 2 < 5 Radioaktywność Bq/g < 0,2 7

8 W Ł A Ś CIWOŚ CI Skład chemiczny Tlenek Procent masy całkowitej ZrO 2 + HfO 2 + Y 2 O 3 99,0 Y 2 O 3 4,5 5,6 HfO 2 < 5 Al 2 O 3 < 0,5 inne tlenki < 0,5 Trwałość/żywotność bloczków Odpowiednio przechowywane bloczki cyrkonowe Ceramill Zolid można stosować przez 5 lat, licząc od daty produkcji. Przechowywanie Bloczki Ceramill Zolid należy przechowywać w suchym pomieszczeniu, w oryginalnym opakowaniu. Opakowania Nr art. Nazwa Opis Opakowanie Ceramill Zolid 71 XS Bloczek cyrkonowy, kształt łuku zębowego, wys. = 12 mm Ceramill Zolid 71 S Bloczek cyrkonowy, kształt łuku zębowego, wys. = 14 mm Ceramill Zolid 71 Bloczek cyrkonowy, kształt łuku zębowego, wys. = 16 mm Ceramill Zolid 71 M Bloczek cyrkonowy, kształt łuku zębowego, wys. = 18 mm Ceramill Zolid 71 L Bloczek cyrkonowy, kształt łuku zębowego, wys. = 20 mm Ceramill Zolid 71 XL Bloczek cyrkonowy, kształt łuku zębowego, wys. = 25 mm 1 szt./opak. 1 szt./opak. 1 szt./opak. 1 szt./opak. 1 szt./opak. 1 szt./opak. 8

9 GWARANCJA/WYŁĄCZENIE ODPOWIEDZIALNOŚCI Gwarancja/Wyłączenie odpowiedzialności Wskazówki techniczne dotyczące zastosowania muszą być postrzegane jako wytyczne, niezależnie od tego, czy zostały one przekazane ustnie, pisemnie bądź też w formie praktycznych instrukcji. Nasze wyroby są w sposób ciągły rozwijane technicznie i unowocześniane. Zachowujemy prawo do modyfikacji produktów, w zakresie projektu lub składu. Kontrola bloczków Po otrzymaniu dostawy bloczków Ceramill Zolid, należy je koniecznie skontrolować, czy ich wygląd nie budzi zarzutów. W przypadku wykorzystania uszkodzonego (np. podczas transportu) bloczka, ewentualne późniejsze reklamacje nie zostaną uwzględnione. Montaż w stole roboczym Montaż bloczków opisany jest w instrukcji eksploatacji frezarki. 9

10 ZASTOSOWANIE Zastosowanie Wskazania _ anatomicznie ograniczone podbudowy pod korony i mosty w obszarze przednim i tylnym, a także monolityczne (w pełni anatomiczne) korony i mosty _ anatomicznie ograniczone podbudowy pod mosty z maksymalną liczbą 3 przęseł przednich oraz z maksymalnie 2 przęsłami tylnymi, o długości anatomicznej nie przekraczającej 50 mm _ monolityczne mosty z maksymalną liczbą 2 łączonych przęseł przednich w obszarze tylnym, o długości anatomicznej nie przekraczającej 50 mm _ Podbudowy i mosty wspornikowe z maksymalnie jednym przęsłem (maksymalnie jeden ząb dowieszony wysunięty nie dalej niż do drugiego zęba przedtrzonowego) Ograniczenia wskazań dla Kanady: _ Korony pojedyncze _Mosty przednie _ Mosty tylne z maksymalną liczbą czterech elementów Przeciwwskazania _niewystarczająca ilość tkanki kostnej _ niezadowalające rezultaty przeprowadzonych prac przygotowawczych _zły stan higieny jamy ustnej _więcej niż dwie protezy łączące w obszarze zębów tylnych _ stwierdzony brak tolerancji na jeden ze składników _ silnie przebarwiona tkanka kostna 10

11 ZASTOSOWANIE Parametry podbudowy charakterystyczne dla materiału Podczas wykonywania podbudowy z gęsto spiekanego tlenku cyrkonu Ceramill Zolid należy odpowiednio dobrać następujące parametry podbudowy, dostosowane do danego materiału. minimalna grubość podbudowy w mm Przekrój złącza w mm 2 maksymalna liczba połączonych przęseł mostu Sieczny Tylny Sieczny Tylny Ceramill Zolid 0, Szczegółowe minimalne grubości ścianek oraz przekrój złącza Wskazania Elementy podstawowe/ korony podwójne Korona pojedyncza Most w odcinku przednim Grubość ścianki w mm Przekrój złącza w mm 2 Liczba połączo- Całkowita liczba nych przęseł sieczna/ koli- mostu Schemat elementów zgryzowa ste 1 0,7 0,5 1 0,5 0,5 OXO 3 1 0,5 0,5 > 7 OXXO 4 2 0,7 0,5 > 9 OXXXO 5 3 Most tylny OXO 3 1 0,7 0,5 > 9 OXXO 4 2 1,0 0,7 > 12 Most wspornikowy OOX 3 Ząb dowieszony 1,0 0,7 > 12 (jed- nobrzeżny) OOOX OXOX ząb dowieszony 1,0 0,7 > 12 O Korona filarowa X Przęsło mostu 11

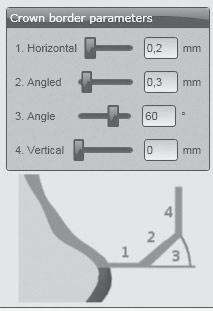

12 ZASTOSOWANIE Parametry krańcowe w oprogramowaniu CAD Ceramill Mind W przypadku Ceramill Zolid należy zwrócić na to uwagę, aby parametry krańcowe zostały osiągnięte. Zalecane wartości to: _1. Grubość krawędzi (Horizontal): 0,2 mm _2. Pod kątem (Angled): 0,3 mm _3. Kąt (Angle): 60 _ 4. Wysokość (Vertical): 0 mm W przypadku preparacji stycznych grubość krawędzi i kąt należy zwiększyć, np..: _1. Grubość krawędzi (Horizontal): 0,25-0,3 mm _2. Pod kątem (Angled): 0,35-0,4 mm Należy zawsze wybierać rodzaj konstrukcji dostosowany do tlenku cyrkonu. Nie należy tworzyć ostrych krawędzi. Pozycjonowanie w oprogramowaniu CAM Zamocować wystarczającą ilość strzemiączek o odpowiedniej grubości (co najmniej 3 strzemiączka do koron pojedynczych; grubość > 1,7 mm). > 1,7 mm 12

13 ZASTOSOWANIE Strzemiączka należy umieścić ok. 1-2 mm od krawędzi korony, przede wszystkim w przypadku długich krawędzi. Spowoduje to dodatkowe wsparcie krawędzi korony. Koronę należy tak umieścić w bloczku, aby odstęp krawędzi korony od powierzchni bloczka wynosił co najmniej 1 mm. Dzięki temu korona nie będzie miała 1-2 mm >1 mm kontaktu z synteryzowaną powłoką bloczka. Sposób postępowania przy wykonywaniu podbudów Ustalony przez Amann Girrbach współczynnik rozszerzalności bloczków Ceramill Zolid umieszczony został w zakodowany sposób na bloczku. Przy zastosowaniu Ceramill Motion: Zaleca się stosować podczas obróbki Ceramill Zolid w Ceramill Motion tylko takie frezy, których wytrzymałość znajduje się w zielonym polu wskazania zużycia. Współczynnik rozszerzalności należy wpisać do oprogramowania CAM Ceramill Match. Przystąpić do frezowania bloczków przy użyciu Ceramill Motion za pomocą odpowiedniej dla danego materiału strategii frezowania (strategie frezowania Zolid). 13

14 ZASTOSOWANIE Dalsze szczegółowe informacje dotyczące modelowania i wytwarzania podbudów za pomocą oprogramowania CAD Ceramill Mind znajdują się na stronie internetowej M-Center, w zabezpieczonym dziale "Download". W przypadku systemów skanująco-frezujących Ceramill: Ustawić współczynnik rozszerzalności na urządzeniu skanująco-frezującym Ceramill. Postępować zgodnie ze wskazówkami i strategiami frezowania dla tlenku cyrkonu podanymi w materiałach szkoleniowych. Wskazówki modelowania podbudów za pomocą systemów skanująco-frezujących Ceramill znajdują się w materiałach szkoleniowych i w instrukcji obróbki światłoutwardzalnych tworzyw sztucznych Ceramill Gel/Pontic (760514/760522). Wyjmowanie z bloczka Podczas wyjmowania podbudowy z bloczka należy zachować najwyższą ostrożność: Aby zeszlifować bloczek z podbudowy, należy użyć chłodzonego wodą wirnika laboratoryjnego wyposażonego w ostrza diamentowe (unikać tarcz tnących). Do zeszlifowania łączników i wygładzenia podbudowy zaleca się zastosowanie zestawu polerskiego firmy Amann Girrbach. 14

15 ZASTOSOWANIE Barwienie przed spiekaniem WSKAZÓWKA: Ceramill Zolid jest bardziej podatny na barwienie niż Ceramill ZI. Podbudowy wychodzą ciemniejsze. Patrz instrukcja stosowania roztworów barwiących Ceramill Liquid. Podstawy uwolnić od resztek pyłu cyrkonowego, stosując do tego celu pędzel lub sprężone powietrze. W zależności od wymagań podbudowy względnie protezy anatomiczne mogą być częściowo lub całkowicie barwione roztworami barwiącymi Ceramill Liquid (patrz instrukcja stosowania roztworów barwiących Ceramill Liquid). Spiekanie końcowe Do przeprowadzenia spiekania zaleca się wykorzystanie pieca Ceramill Therm (178300/178350) lub innego odpowiedniego pieca spiekającego wysokiej jakości (należy również zapoznać się z instrukcją obsługi zastosowanego pieca do synteryzacji). 15

16 ZASTOSOWANIE Do spiekania należy użyć oddzielnej miski do synteryzacji (178370) i kulek synteryzacyjnych (178311). WSKAZÓWKA: Utrata przezierności! Tę miskę wraz z kulkami synteryzacyjnymi należy stosować wyłącznie dla Ceramill Zolid, a nie dla Ceramill ZI! Podbudów Ceramill Zolid nie należy spiekać razem z podbudowami Ceramill ZI w jednej misce do synteryzacji! Podbudowy Ceramill Zolid i podbudowy Ceramill ZI można spiekać w w jednym procesie synteryzacyjnym w oddzielnych, nałożonych jedna na drugiej miskach do synteryzacji. Nakładanie misek jedna na drugą możliwe jest tylko w piecu Ceramill Therm 2 (178350). Włożyć podbudowę Ceramill Zolid do miski synteryzacyjnej (178360) napełnionej kulkami synteryzacyjnymi (178370). Podbudowy należy położyć na kulkach, wywierając delikatny nacisk, zapewniając w ten sposób odpowiednie jej podtrzymanie. WSKAZÓWKA: Należy upewnić się, że kulki nie zakleszczyły się w przestrzeniach międzyzębowych lub nie dostały się do zagłębień korony! Spiekanie końcowe podbudów odbywa się w następującym cyklu: Faza nagrzewania: Temperatura pokojowa do temperatury końcowej 1450 C; tempo rozgrzewania 5-10 K/min 16

17 ZASTOSOWANIE Czas wygrzewania w temperaturze końcowej: 2 godziny Faza studzenia: Temperatura końcowa 1450 C aż do osiągnięcia temperatury pokojowej co najmniej < 200 C); ok. 5 K/min (ok. 5 godzin) Podbudowy do licowania Obróbka końcowa Po zakończeniu spiekania końcowego podbudowy z tlenku cyrkonu można poddać jeśli okaże się to konieczne bezciśnieniowej obróbce końcowej za pomocą chłodzonego wodą wirnika laboratoryjnego, wyposażonego w ostrza diamentowe (zalecenie: zierano ok. 40 μm). Przygotowanie podbudowy do licowania Po sprawdzeniu dokładności spasowania, punktów kontaktu i zgryzu: wyczyścić wewnętrzną stronę korony strumieniem korundu (tlenku aluminium, 110 μm, pod ciśnieniem 2 bar), pozostawiając następnie w celu odparowania. Ceramika licowa Ceramika licowa Ceramill Zolid nadaje się do przeprowadzenia licowania za pomocą konwencjonalnej ceramiki z tlenku cyrkonu (np. Creation ZI-CT). Wartość współczynnika rozszerzalności cieplnej bloczków Ceramill Zolid znajduje się w dokumentacji technicznej produktu (zob. str. 7). W przypadku mostków o liczbie elementów przekraczającej pięć i w przypadku mostków z masywnymi przęsłami zaleca się stopniowe przedłużone studzenie do 500 C. 17

18 ZASTOSOWANIE Protezy monolityczne Obróbka końcowa Po zakończeniu spiekania końcowego: Podbudowy z tlenku cyrkonu można poddać jeśli okaże się to konieczne bezciśnieniowej obróbce końcowej za pomocą chłodzonego wodą wirnika laboratoryjnego, wyposażonego w ostrza diamentowe (zalecenie: ziarno ok. 40 μm). Płaszczyzny kontaktowe z naprzeciwległym zębem i z zębami sąsiednimi należy wypolerować na wysoki połysk w stanie gęsto spiekanym. Do tego celu zaleca się zastosowanie zestawu polerskiego firmy Amann Girrbach (zob. też instrukcje użycia zestawu polerskiego). Przygotowanie podbudowy do barwienia i pokrycia szkliwem Po sprawdzeniu dokładności spasowania, punktów kontaktu i zgryzu: wyczyścić wewnętrzną stronę korony strumieniem korundu (tlenku aluminium, 110 μm, pod ciśnieniem 2 bar), pozostawiając następnie w celu odparowania lub umieszczając w kąpieli ultradźwiękowej. Powierzchnie zewnętrzne koron nie czyści się korundem. W przypadku mostków o liczbie elementów przekraczającej pięć i w przypadku mostków z masywnymi przęsłami zaleca się stopniowe przedłużone studzenie do 500 C. 18

19 MOCOWANIE Barwienie i pokrywanie szkliwem Na zakończenie elementy należy pomalować i pokryć szkliwem. Do tego celu zaleca się zastosowanie zestawu do barwienia i pokrywania szkliwem firmy Amann Girrbach (zob. też instrukcje użycia zestawu do barwienia i pokrywania szkliwem). Mocowanie Cementowanie konwencjonalne: Ze względu na wysoką trwałość oraz stabilność podbudów wykonanych z produktu Ceramill Zolid, w większości przypadków możliwe jest standardowe mocowanie przy pomocy cementu fosforanu tlenku cynku lub glasjonomerowego cementu uszczelniającego (np. GC Fuji Plus). W przypadku stosowania konwencjonalnego cementowania należy zwrócić szczególną uwagę, aby zapewnić wystarczającą retencję oraz odpowiednią minimalną wysokość kikuta wynoszącą 3 mm! Mocowanie klejone: W przypadku wykorzystania mocowania klejonego zaleca się stosowanie kompozytu klejącego Panavia 21 lub Panavia F 2,0 ze względu na tworzone przez nie doskonałe zespolenie z materiałem podbudowy, wykonanym z tlenku cyrkonu. Nie zaleca się prowizorycznego cementowania, gdyż można przy usuwaniu uszkodzić podbudowę. 19

20 OBRÓBKA KOŃ COWA U DENTYSTY Obróbka końcowa u dentysty Gdy podczas mocowania protezy w jamie ustnej pacjenta, konieczne okaże się jej podszlifowanie przez dentystę, szlifowane elementy muszą ponownie zostać wypolerowane na wysoki połysk. Do szlifowania zaleca się użycie wyłącznie szlifierek diamentowych (zalecenie: ziarno ok. 40 μm). Do polerowania zaleca się zastosowanie polerek diamentowych firmy Amann Girrbach (zob. też instrukcje użycia zestawu polerskiego). WSKAZÓWKA: Jeżeli po zakończeniu obróbki proteza nie zostanie odpowiednio wypolerowana, tarcie może spowodować uszkodzenie naprzeciwległego zęba! Kontrola u dentysty Niezbędne jest przeprowadzanie corocznych kontroli protez monolitycznych w jamie ustnej pacjenta. Należy przy tym zwrócić dokładnie zbadać pozostałe zęby własne, zęby naprzeciwległe i tkankę miękką. W razie potrzeby należy dokonać korekt. Także i w tym wypadku należy po zakończeniu obróbki wszystkie elementy wypolerować na wysoki połysk. 20

21 OCHRONA Ś RODOWISKA Ochrona środowiska Opakowanie Firma Amann Girrbach bierze udział w obowiązującym w danym kraju systemie odzysku surowców wtórnych, gwarantującym optymalne wykorzystanie użytych materiałów pakowych. Wszystkie zastosowane materiały pakowe są przyjazne dla środowiska i nadają się do ponownego przetworzenia. Likwidacja bloczków Nie wolno wyrzucać większej ilości bloczków do odpadów domowych. Mniejsze ilości bloczków można wyrzucać wraz z odpadami gospodarstwa domowego. Nie wolno dopuścić, by bloczki dostały się do kanalizacji. Opakowania nie dające się oczyścić należy zlikwidować. Likwidacji należy dokonać zgodnie z obowiązującymi przepisami ustawowymi. Osprzęt Roztwory barwiące Ceramill Liquids new formula zostały zaprojektowane specjalnie do barwienia Ceramill Zolid. Mają one ulepszoną recepturę podstawową. Stoją one do dyspozycji w 16 kolorach Vita classical. WSKAZÓWKA: Roztworów Ceramill Liquids CL1-CL4 (nr kat ) nie należy mieszać z nowymi roztworami A-D (nr kat ). 21

22 INFORMACJE DOTYCZĄ CE POBIERANIA Instrukcję można znaleźć pod adresem Dalsze informacje dotyczące specjalistycznego osprzętu można uzyskać pod adresem Informacje dotyczące pobierania (download) Dalsze zalecenia można pobrać ze strony i/lub 22
