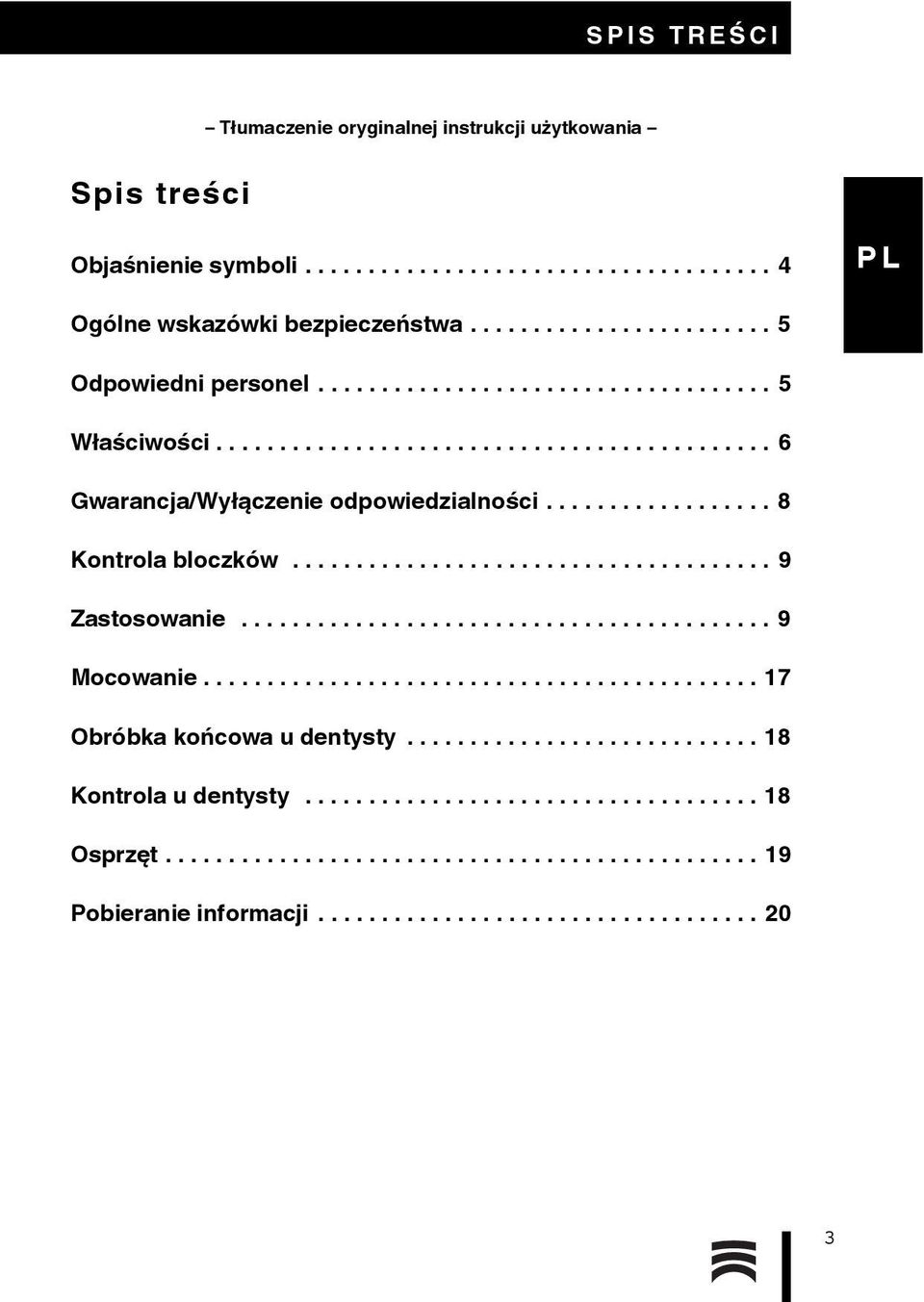

3 SPIS TREŚ CI Tłumaczenie oryginalnej instrukcji użytkowania weiß nichtpl Spis treści Objaśnienie symboli Ogólne wskazówki bezpieczeństwa Odpowiedni personel Właściwości Gwarancja/Wyłączenie odpowiedzialności Kontrola bloczków Zastosowanie Mocowanie Obróbka końcowa u dentysty Kontrola u dentysty Osprzęt Pobieranie informacji

4 OBJAŚ NIENIE SYMBOLI Objaśnienie symboli Wskazówki ostrzegawcze Wskazówki ostrzegawcze w tekście oznaczone są barwnym trójkątem ostrzegawczym i ujęte w ramkę. W przypadku zagrożeń prądem elektrycznym wykrzyknik w trójkącie zastępowany jest symbolem błyskawicy. Słowa sygnałowe znajdujące się na początku każdej wskazówki bezpieczeństwa określają rodzaj i stopień skutków, jakie mogą mieć miejsce w przypadku niezachowania odpowiednich środków ostrożności. _ WSKAZÓWKA oznacza, że może nastąpić szkoda rzeczowa. _ OSTROŻNIE oznacza, że istnieje ryzyko wystąpienia lekkich lub średnich obrażeń ciała. _ OSTRZEŻENIE oznacza, że istnieje ryzyko wystąpienia ciężkich obrażeń ciała. _ NIEBEZPIECZEŃSTWO oznacza, że ma miejsce zagrożenie życia. Ważne informacje Ważne informacje, nie oznaczające niebezpieczeństwa dla ludzi bądź rzeczy oznaczane są ukazanym obok symbolem. Dodatkowo znakowane są one przy pomocy linii. 4

5 OGÓLNE WSKAZÓWKI BEZPIECZEŃ STWA Pozostałe symbole zawarte w instrukcji Symbol Znaczenie Punkt opisujący działanie _ Punkt listy Podpunkt opisujący działanie lub podpunkt listy [3] Liczby ujęte w nawiasy kwadratowe odnoszą się do oznakowań w ilustracjach Ogólne wskazówki bezpieczeństwa OSTROŻNIE: Uszczerbek na zdrowiu spowodowany przez pyły tlenku cyrkonu Podczas obróbki należy stosować osobiste wyposażenie ochronne (maskę przeciwpyłową, okulary ochronne itp.). Odpowiedni personel WSKAZÓWKA: Niniejszy wyrób może być obrabiany wyłącznie przez odpowiednio wykształconych techników dentystycznych. 5

6 W Ł A Ś CIWOŚ CI Właściwości Opis produktu Ceramill Zolid to materiał przeznaczony do opracowywania, wykonany z tlenku cyrkonu (Y-TZP ZrO2) do zastosowań dentystycznych, typu II, klasy 6 zgodnie ze standardem niemieckim DIN EN ISO Wykorzystywane są do wytwarzania nadających się do doskonale spasowanych i ruchomych elementów protetycznych (np. koron i mostów, koron stożkowych/teleskopowych, nasadek itp.). Ceramill Zolid są zgodne z wymaganiami standardu DIN EN ISO 6872, po wykonaniu spiekania końcowego, o którym mowa powyżej, jak również z wymaganiami normy ISO 13356, w przypadku dalszej obróbki (zob. str. 11 i n.). Karta Charakterystyki Niebezpiecznych Substancji Chemicznych/ Deklaracja Zgodności Kartę Charakterystyki Niebezpiecznych Substancji Chemicznych oraz Deklarację Zgodności można uzyskać na zapytania lub ściągnąć pod adresem: 6

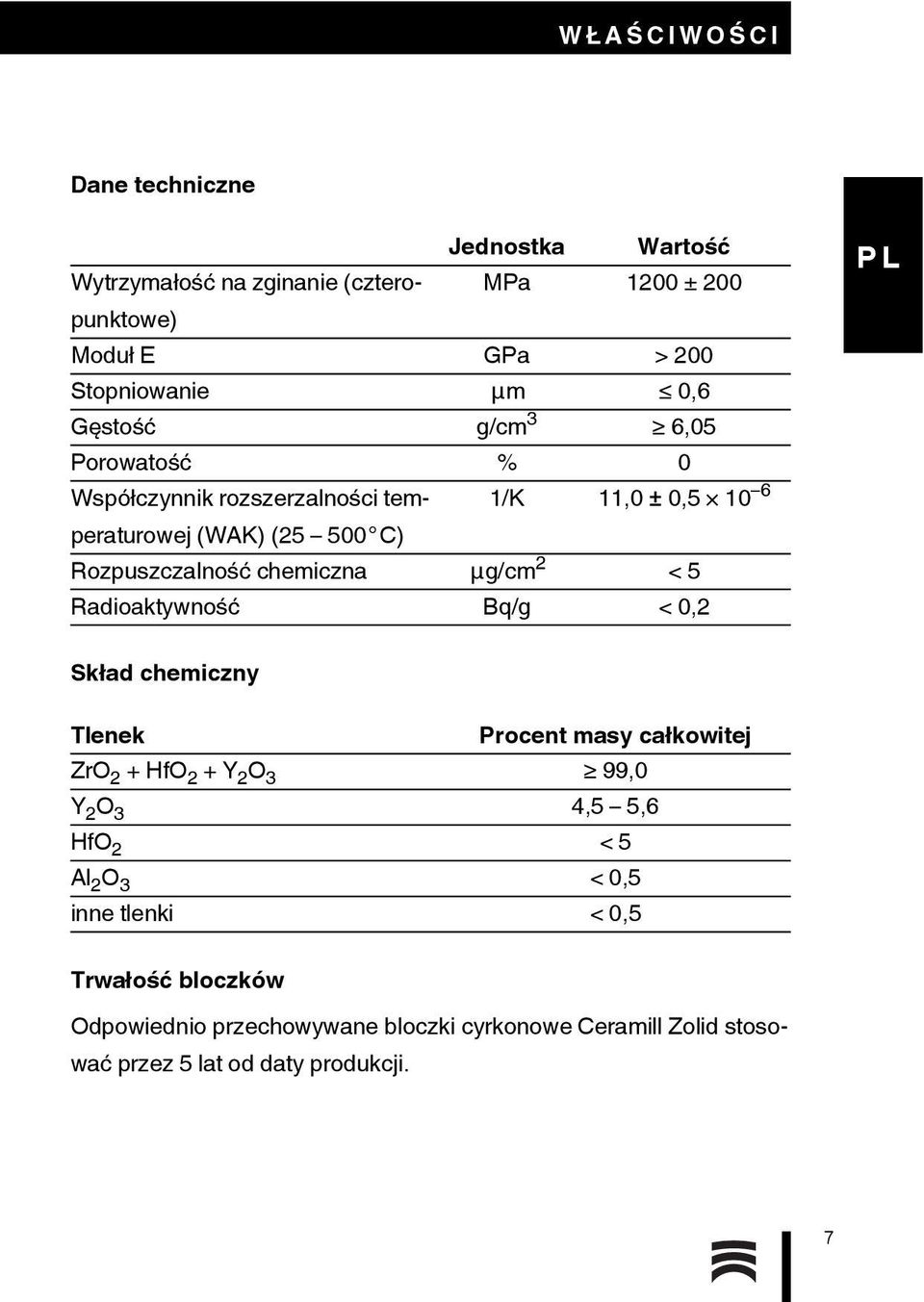

7 W Ł A Ś CIWOŚ CI Dane techniczne Jednostka Wartość Wytrzymałość na zginanie (czteropunktowe) MPa 1200 ± 200 Moduł E GPa > 200 Stopniowanie μm 0,6 Gęstość g/cm 3 6,05 Porowatość % 0 Współczynnik rozszerzalności temperaturowej 1/K 11,0 ± 0, (WAK) ( C) Rozpuszczalność chemiczna μg/cm 2 < 5 Radioaktywność Bq/g < 0,2 Skład chemiczny Tlenek Procent masy całkowitej ZrO 2 + HfO 2 + Y 2 O 3 99,0 Y 2 O 3 4,5 5,6 HfO 2 <5 Al 2 O 3 <0,5 inne tlenki < 0,5 Trwałość bloczków Odpowiednio przechowywane bloczki cyrkonowe Ceramill Zolid stosować przez 5 lat od daty produkcji. 7

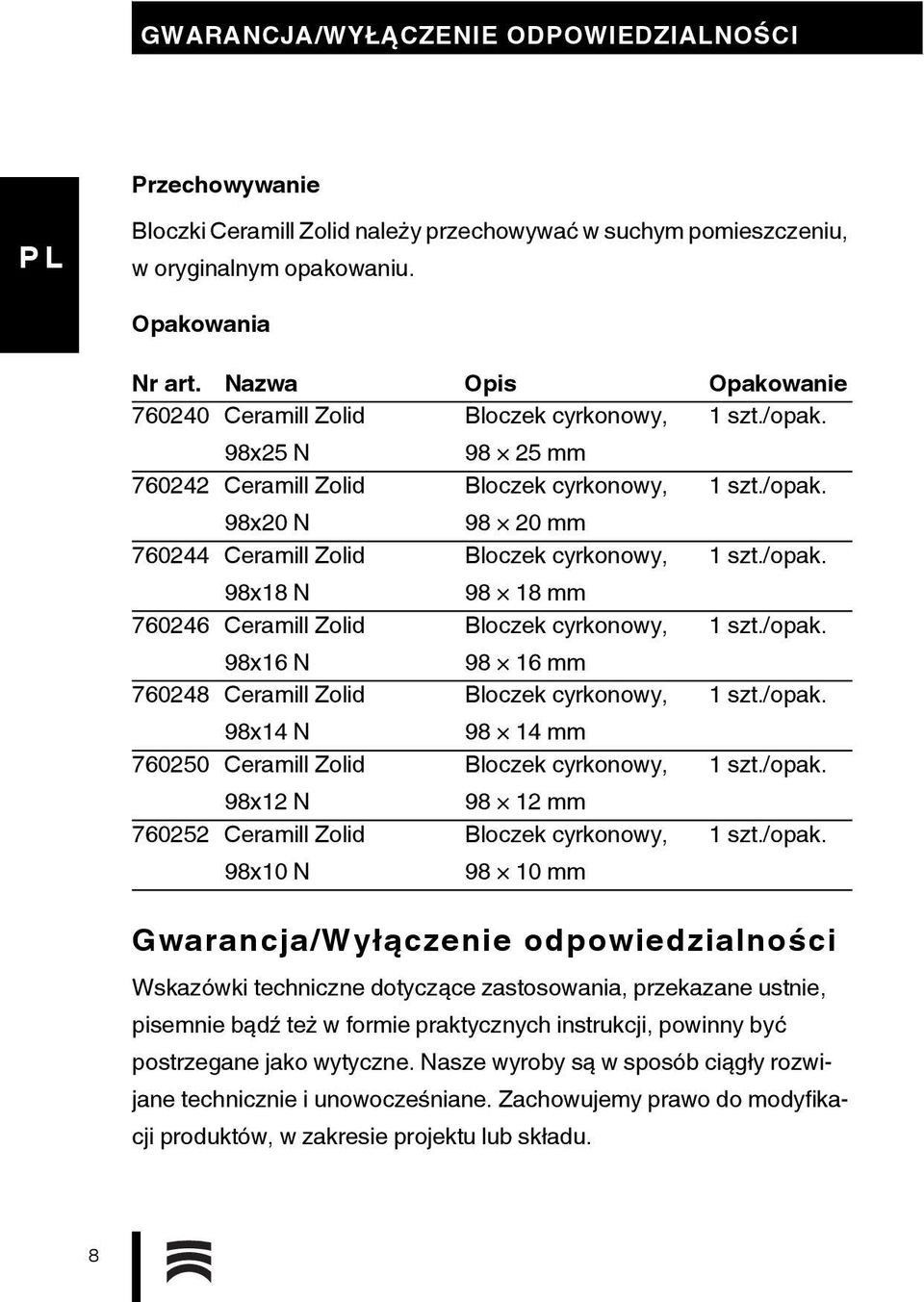

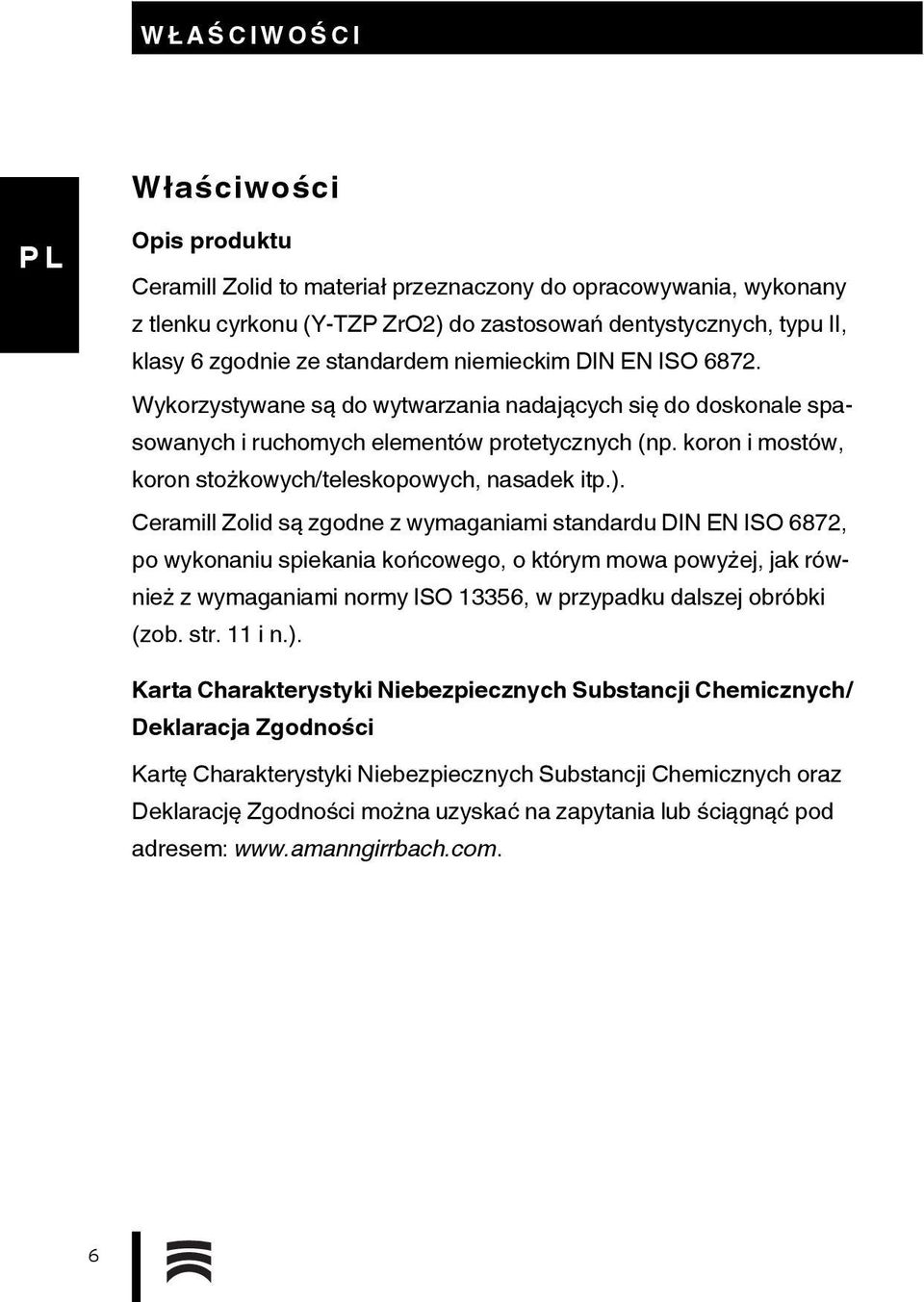

8 GWARANCJA/WYŁĄCZENIE ODPOWIEDZIALNOŚCI Przechowywanie Bloczki Ceramill Zolid należy przechowywać w suchym pomieszczeniu, w oryginalnym opakowaniu. Opakowania Nr art. Nazwa Opis Opakowanie Ceramill Zolid Bloczek cyrkonowy, 1 szt./opak. 98x25 N mm Ceramill Zolid Bloczek cyrkonowy, 1 szt./opak. 98x20 N mm Ceramill Zolid Bloczek cyrkonowy, 1 szt./opak. 98x18 N mm Ceramill Zolid Bloczek cyrkonowy, 1 szt./opak. 98x16 N mm Ceramill Zolid Bloczek cyrkonowy, 1 szt./opak. 98x14 N mm Ceramill Zolid Bloczek cyrkonowy, 1 szt./opak. 98x12 N mm Ceramill Zolid Bloczek cyrkonowy, 1 szt./opak. 98x10 N mm Gwarancja/Wyłączenie odpowiedzialności Wskazówki techniczne dotyczące zastosowania, przekazane ustnie, pisemnie bądź też w formie praktycznych instrukcji, powinny być postrzegane jako wytyczne. Nasze wyroby są w sposób ciągły rozwijane technicznie i unowocześniane. Zachowujemy prawo do modyfikacji produktów, w zakresie projektu lub składu. 8

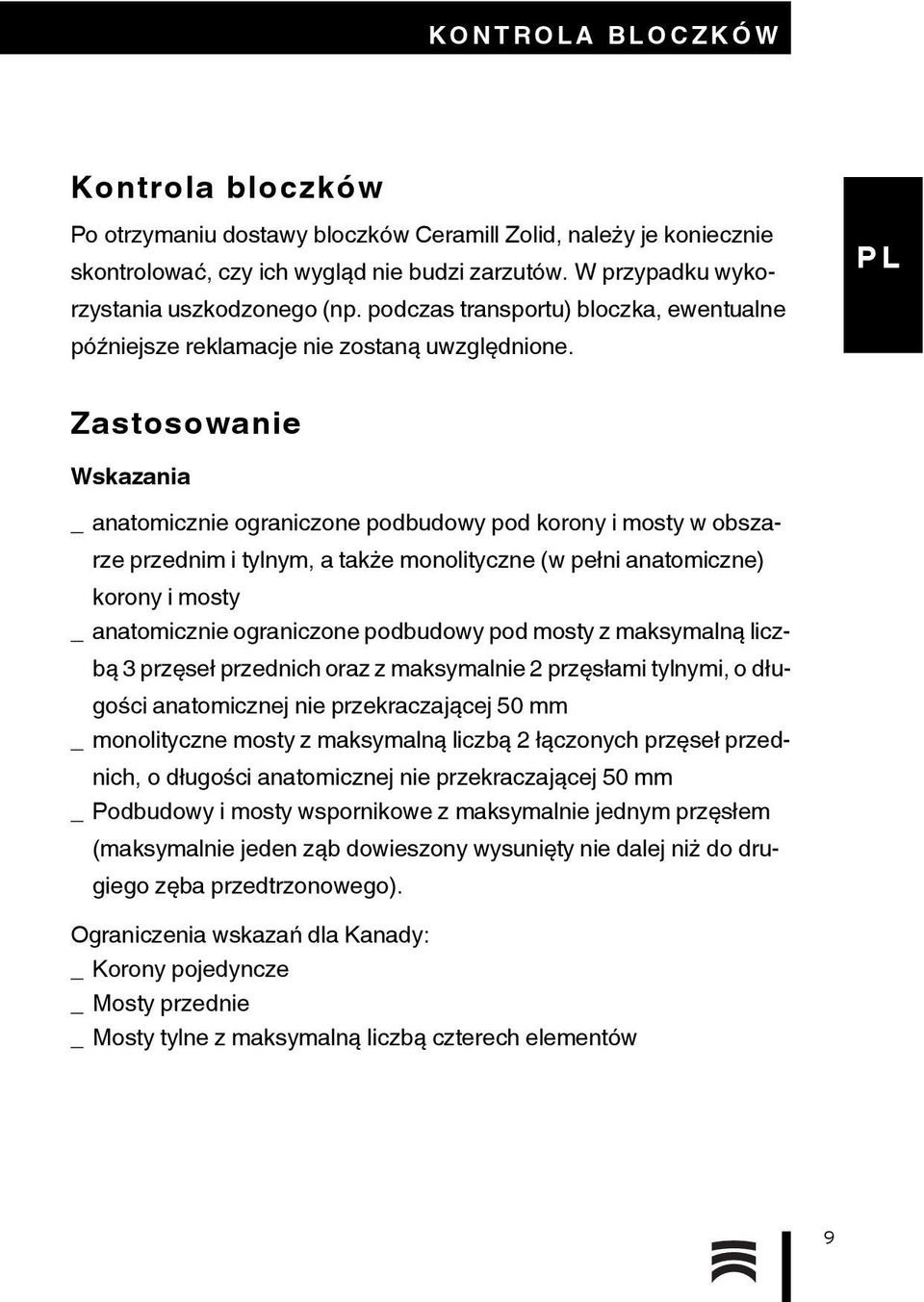

9 KONTROLA BLOCZKÓW Kontrola bloczków Po otrzymaniu dostawy bloczków Ceramill Zolid, należy je koniecznie skontrolować, czy ich wygląd nie budzi zarzutów. W przypadku wykorzystania uszkodzonego (np. podczas transportu) bloczka, ewentualne późniejsze reklamacje nie zostaną uwzględnione. Zastosowanie Wskazania _ anatomicznie ograniczone podbudowy pod korony i mosty w obszarze przednim i tylnym, a także monolityczne (w pełni anatomiczne) korony i mosty _ anatomicznie ograniczone podbudowy pod mosty z maksymalną liczbą 3 przęseł przednich oraz z maksymalnie 2 przęsłami tylnymi, o długości anatomicznej nie przekraczającej 50 mm _ monolityczne mosty z maksymalną liczbą 2 łączonych przęseł przednich, o długości anatomicznej nie przekraczającej 50 mm _ Podbudowy i mosty wspornikowe z maksymalnie jednym przęsłem (maksymalnie jeden ząb dowieszony wysunięty nie dalej niż do drugiego zęba przedtrzonowego). Ograniczenia wskazań dla Kanady: _ Korony pojedyncze _ Mosty przednie _ Mosty tylne z maksymalną liczbą czterech elementów 9

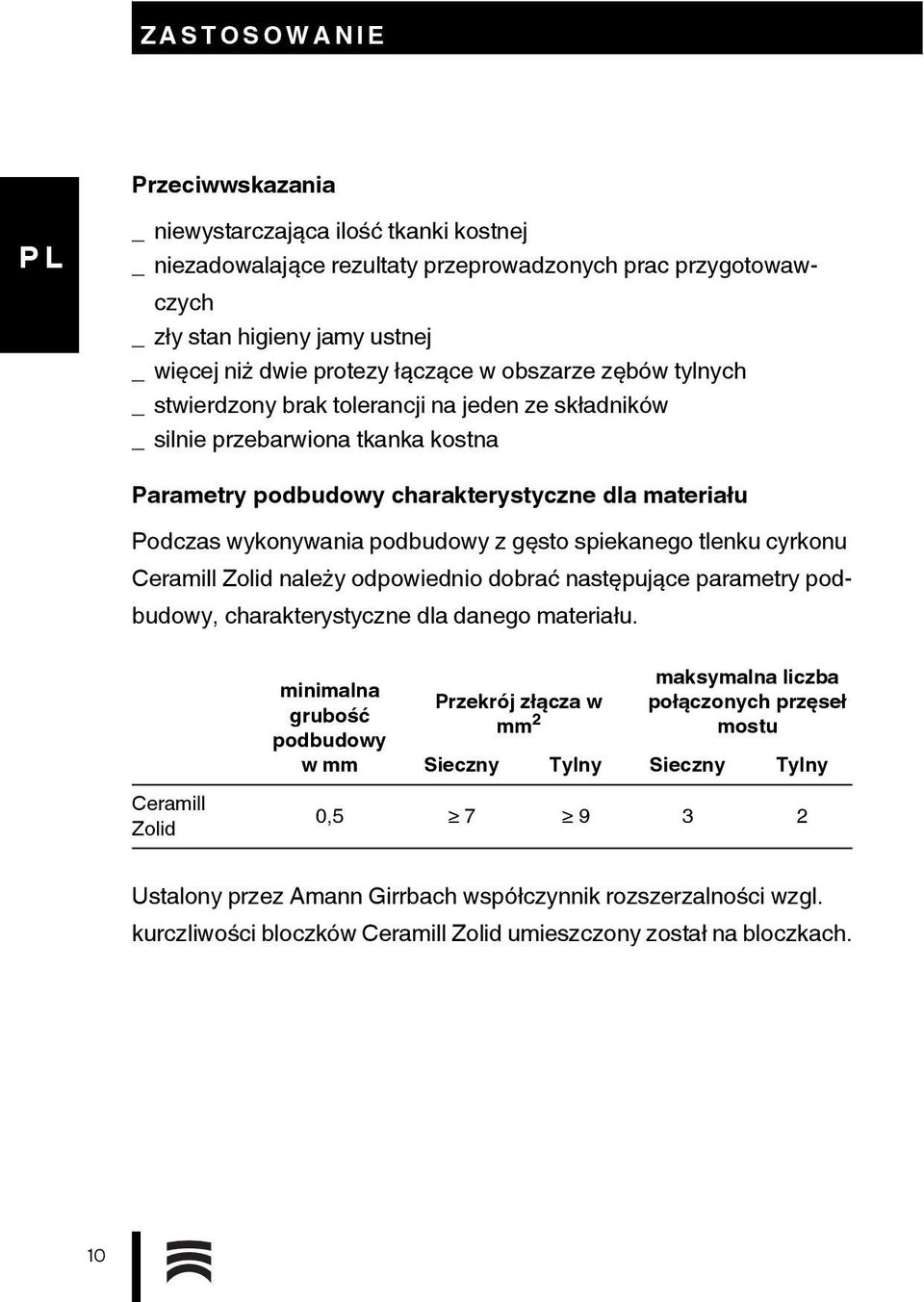

10 ZASTOSOWANIE Przeciwwskazania _niewystarczająca ilość tkanki kostnej _ niezadowalające rezultaty przeprowadzonych prac przygotowawczych _zły stan higieny jamy ustnej _więcej niż dwie protezy łączące w obszarze zębów tylnych _ stwierdzony brak tolerancji na jeden ze składników _ silnie przebarwiona tkanka kostna Parametry podbudowy charakterystyczne dla materiału Podczas wykonywania podbudowy z gęsto spiekanego tlenku cyrkonu Ceramill Zolid należy odpowiednio dobrać następujące parametry podbudowy, charakterystyczne dla danego materiału. minimalna grubość podbudowy w mm Przekrój złącza w mm 2 maksymalna liczba połączonych przęseł mostu Sieczny Tylny Sieczny Tylny Ceramill Zolid 0, Ustalony przez Amann Girrbach współczynnik rozszerzalności wzgl. kurczliwości bloczków Ceramill Zolid umieszczony został na bloczkach. 10

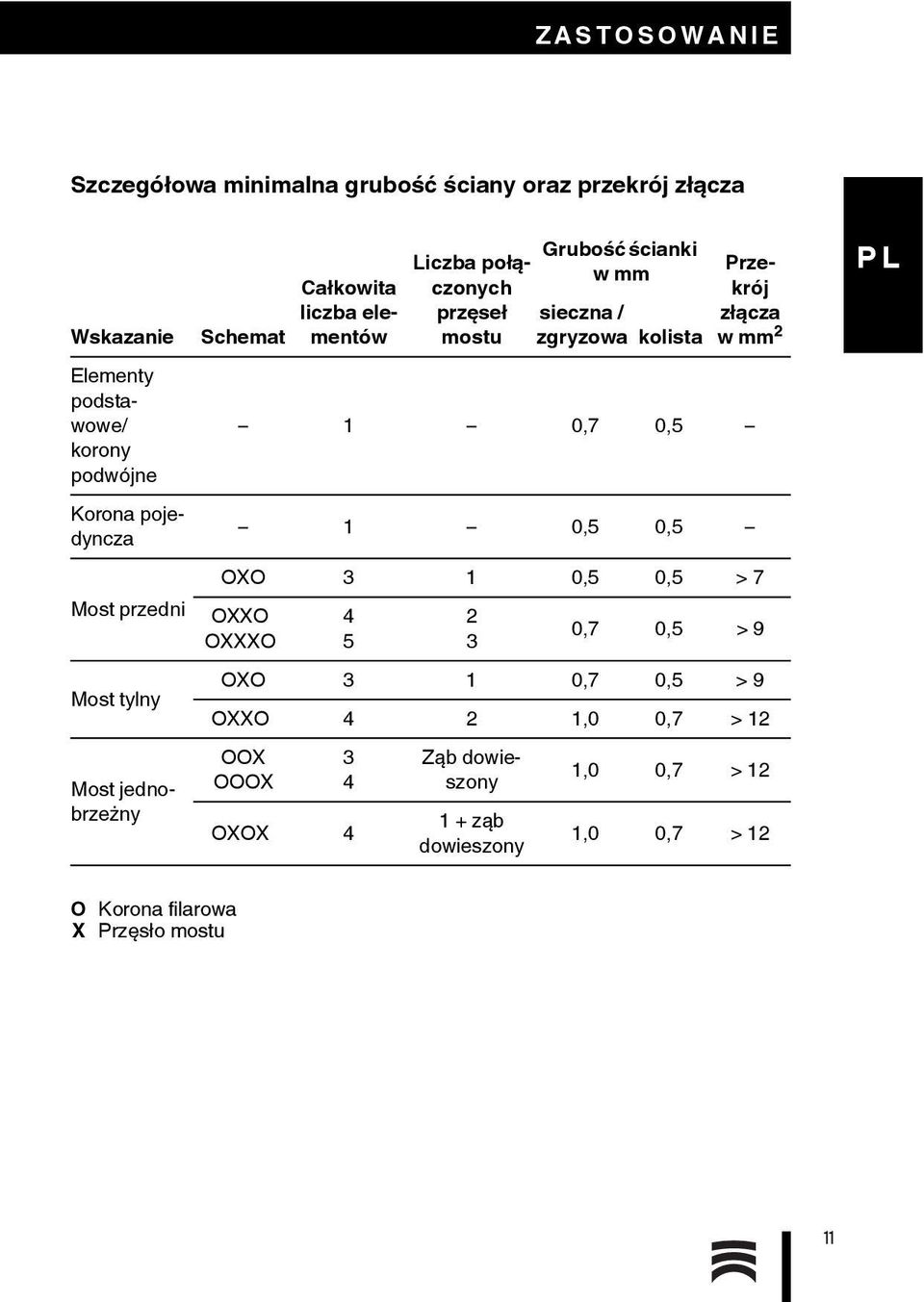

11 ZASTOSOWANIE Szczegółowa minimalna grubość ściany oraz przekrój złącza Wskazanie Elementy podstawowe/ korony podwójne Korona pojedyncza Most przedni Most tylny Most jednobrzeżny Schemat Całkowita liczba elementów Liczba połączonych przęseł mostu Grubość ścianki w mm sieczna / zgryzowa kolista Przekrój złącza w mm 2 1 0,7 0,5 1 0,5 0,5 OXO 3 1 0,5 0,5 > 7 OXXO OXXXO ,7 0,5 > 9 OXO 3 1 0,7 0,5 > 9 OXXO 4 2 1,0 0,7 > 12 OOX OOOX 3 4 OXOX 4 Ząb dowieszony 1 + ząb dowieszony 1,0 0,7 > 12 1,0 0,7 > 12 O Korona filarowa X Przęsło mostu 11

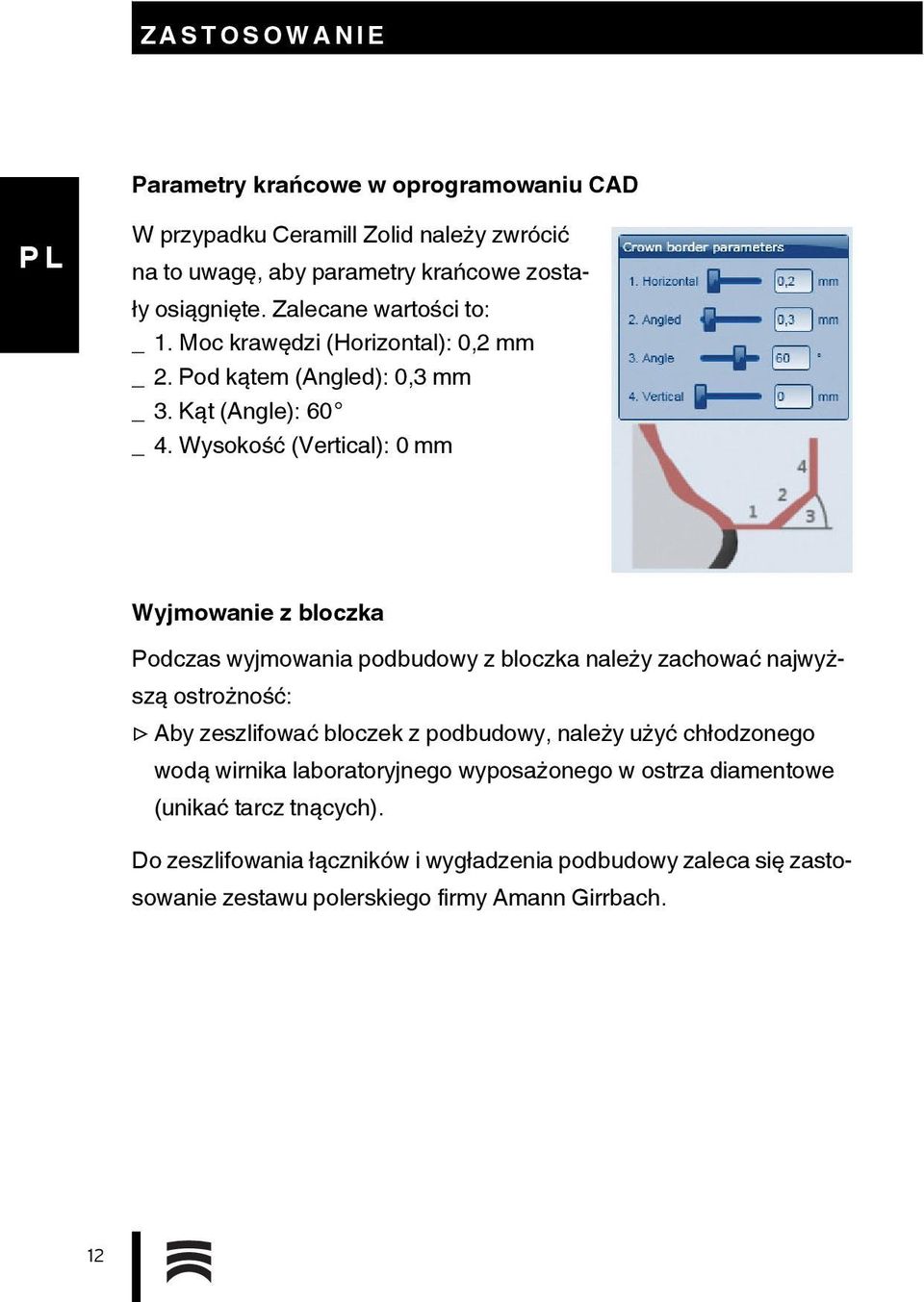

12 ZASTOSOWANIE Parametry krańcowe w oprogramowaniu CAD W przypadku Ceramill Zolid należy zwrócić na to uwagę, aby parametry krańcowe zostały osiągnięte. Zalecane wartości to: _1. Moc krawędzi (Horizontal): 0,2 mm _2. Pod kątem (Angled): 0,3 mm _3. Kąt (Angle): 60 _ 4. Wysokość (Vertical): 0 mm Wyjmowanie z bloczka Podczas wyjmowania podbudowy z bloczka należy zachować najwyższą ostrożność: Aby zeszlifować bloczek z podbudowy, należy użyć chłodzonego wodą wirnika laboratoryjnego wyposażonego w ostrza diamentowe (unikać tarcz tnących). Do zeszlifowania łączników i wygładzenia podbudowy zaleca się zastosowanie zestawu polerskiego firmy Amann Girrbach. 12

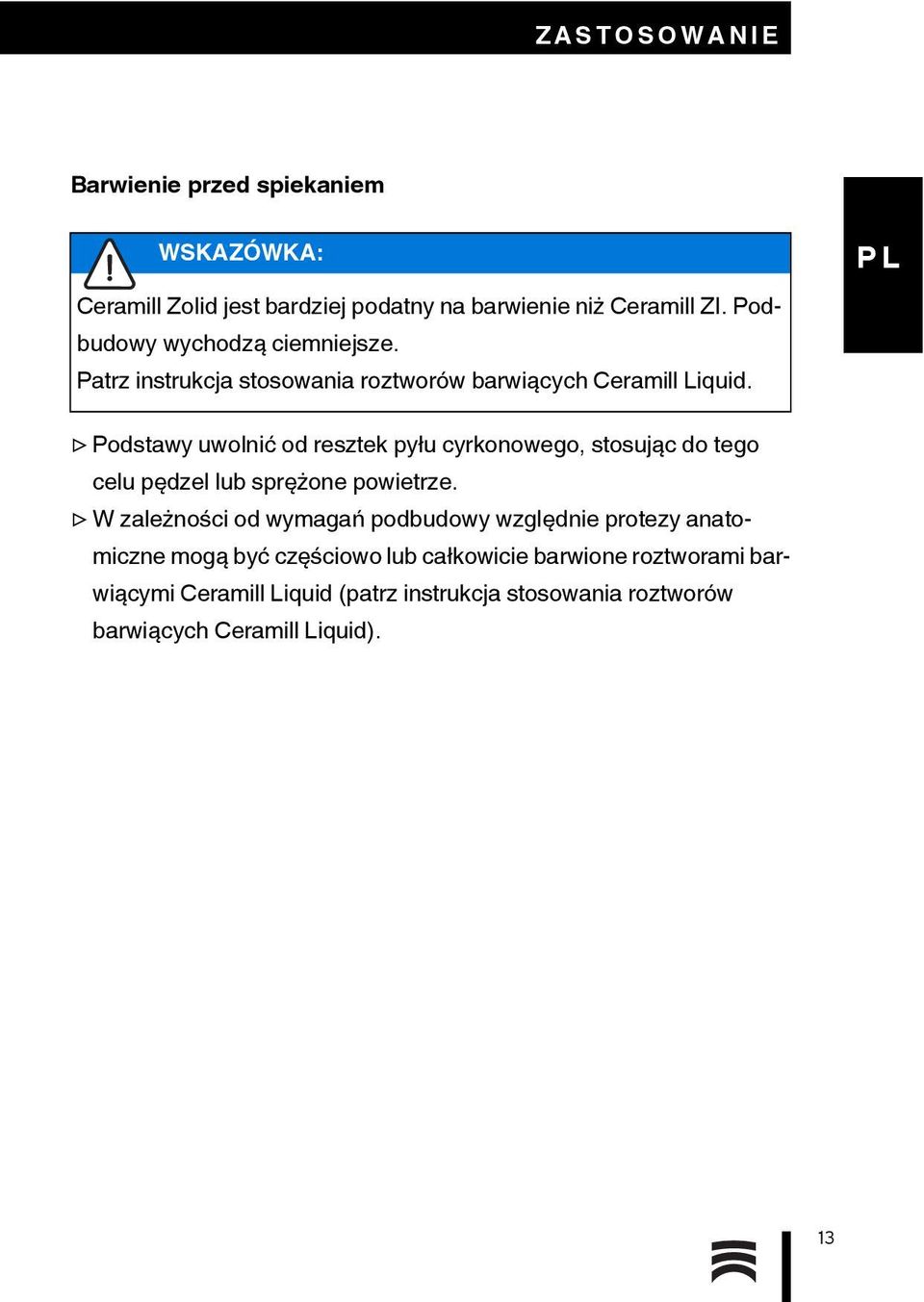

13 ZASTOSOWANIE Barwienie przed spiekaniem WSKAZÓWKA: Ceramill Zolid jest bardziej podatny na barwienie niż Ceramill ZI. Podbudowy wychodzą ciemniejsze. Patrz instrukcja stosowania roztworów barwiących Ceramill Liquid. Podstawy uwolnić od resztek pyłu cyrkonowego, stosując do tego celu pędzel lub sprężone powietrze. W zależności od wymagań podbudowy względnie protezy anatomiczne mogą być częściowo lub całkowicie barwione roztworami barwiącymi Ceramill Liquid (patrz instrukcja stosowania roztworów barwiących Ceramill Liquid). 13

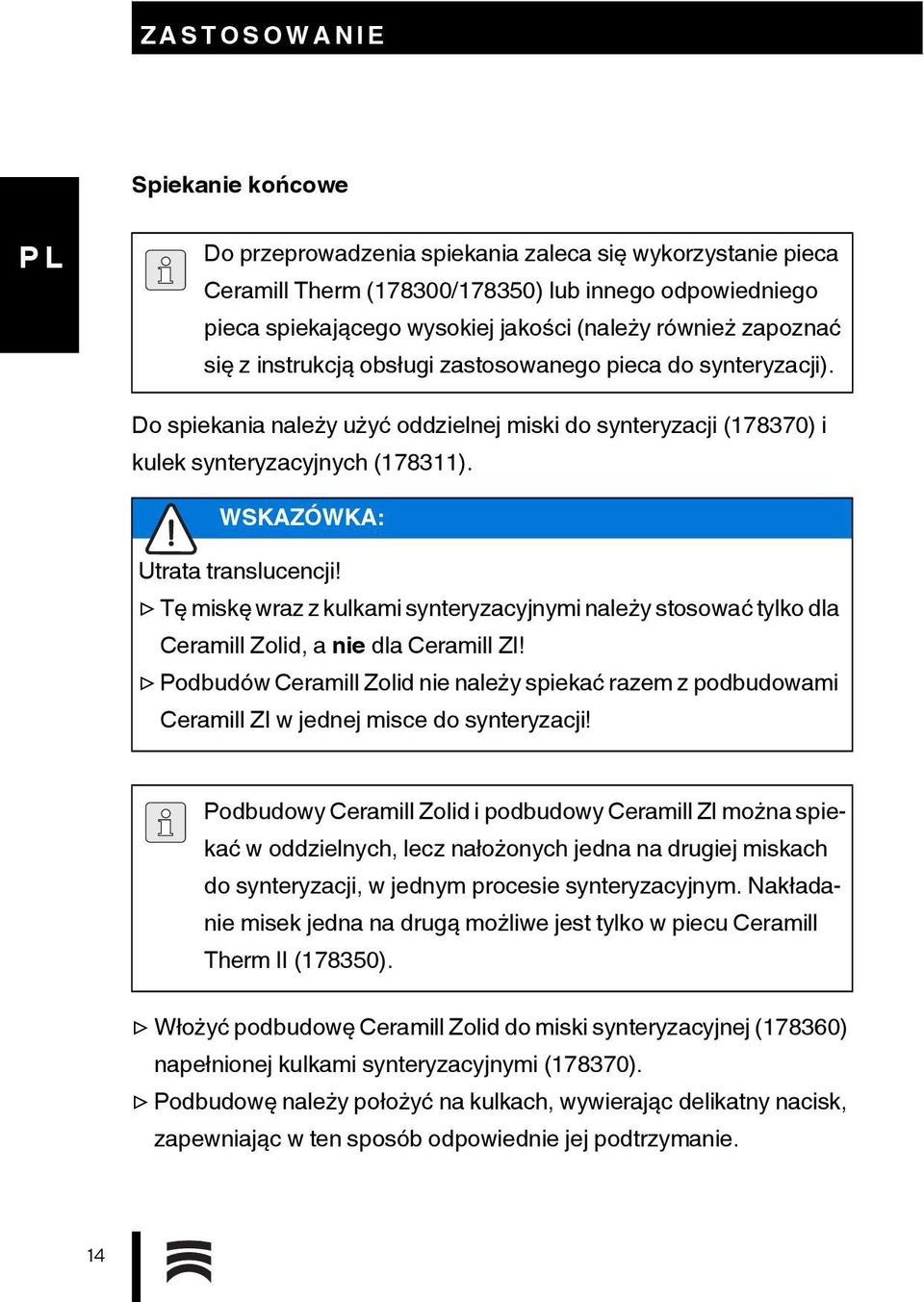

14 ZASTOSOWANIE Spiekanie końcowe Do przeprowadzenia spiekania zaleca się wykorzystanie pieca Ceramill Therm (178300/178350) lub innego odpowiedniego pieca spiekającego wysokiej jakości (należy również zapoznać się z instrukcją obsługi zastosowanego pieca do synteryzacji). Do spiekania należy użyć oddzielnej miski do synteryzacji (178370) i kulek synteryzacyjnych (178311). WSKAZÓWKA: Utrata translucencji! Tę miskę wraz z kulkami synteryzacyjnymi należy stosować tylko dla Ceramill Zolid, a nie dla Ceramill ZI! Podbudów Ceramill Zolid nie należy spiekać razem z podbudowami Ceramill ZI w jednej misce do synteryzacji! Podbudowy Ceramill Zolid i podbudowy Ceramill ZI można spiekać w oddzielnych, lecz nałożonych jedna na drugiej miskach do synteryzacji, w jednym procesie synteryzacyjnym. Nakładanie misek jedna na drugą możliwe jest tylko w piecu Ceramill Therm II (178350). Włożyć podbudowę Ceramill Zolid do miski synteryzacyjnej (178360) napełnionej kulkami synteryzacyjnymi (178370). Podbudowę należy położyć na kulkach, wywierając delikatny nacisk, zapewniając w ten sposób odpowiednie jej podtrzymanie. 14

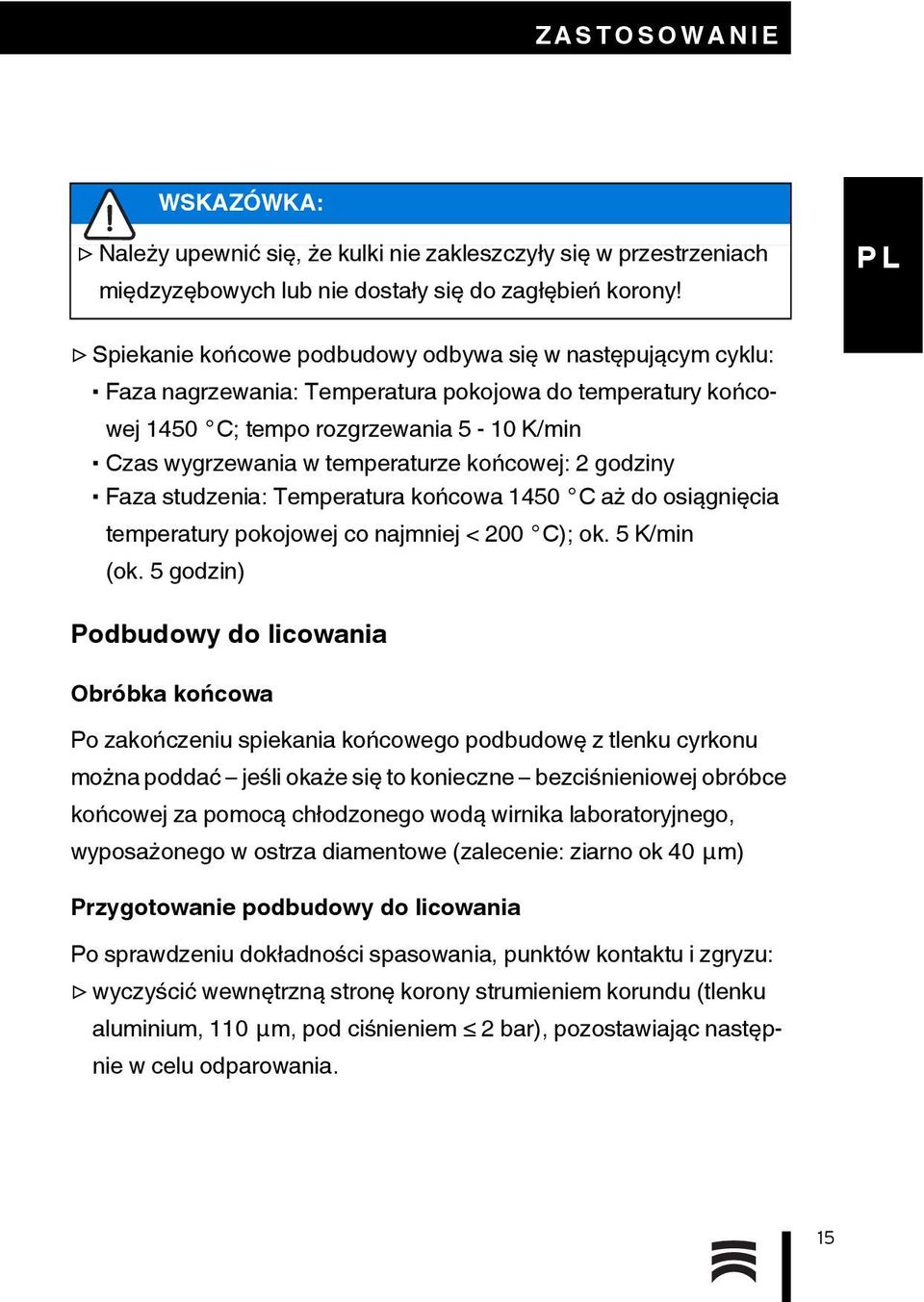

15 ZASTOSOWANIE WSKAZÓWKA: Należy upewnić się, że kulki nie zakleszczyły się w przestrzeniach międzyzębowych lub nie dostały się do zagłębień korony! Spiekanie końcowe podbudowy odbywa się w następującym cyklu: Faza nagrzewania: Temperatura pokojowa do temperatury końcowej 1450 C; tempo rozgrzewania 5-10 K/min Czas wygrzewania w temperaturze końcowej: 2 godziny Faza studzenia: Temperatura końcowa 1450 C aż do osiągnięcia temperatury pokojowej co najmniej < 200 C); ok. 5 K/min (ok. 5 godzin) Podbudowy do licowania Obróbka końcowa Po zakończeniu spiekania końcowego podbudowę z tlenku cyrkonu można poddać jeśli okaże się to konieczne bezciśnieniowej obróbce końcowej za pomocą chłodzonego wodą wirnika laboratoryjnego, wyposażonego w ostrza diamentowe (zalecenie: ziarno ok 40 μm) Przygotowanie podbudowy do licowania Po sprawdzeniu dokładności spasowania, punktów kontaktu i zgryzu: wyczyścić wewnętrzną stronę korony strumieniem korundu (tlenku aluminium, 110 μm, pod ciśnieniem 2 bar), pozostawiając następnie w celu odparowania. 15

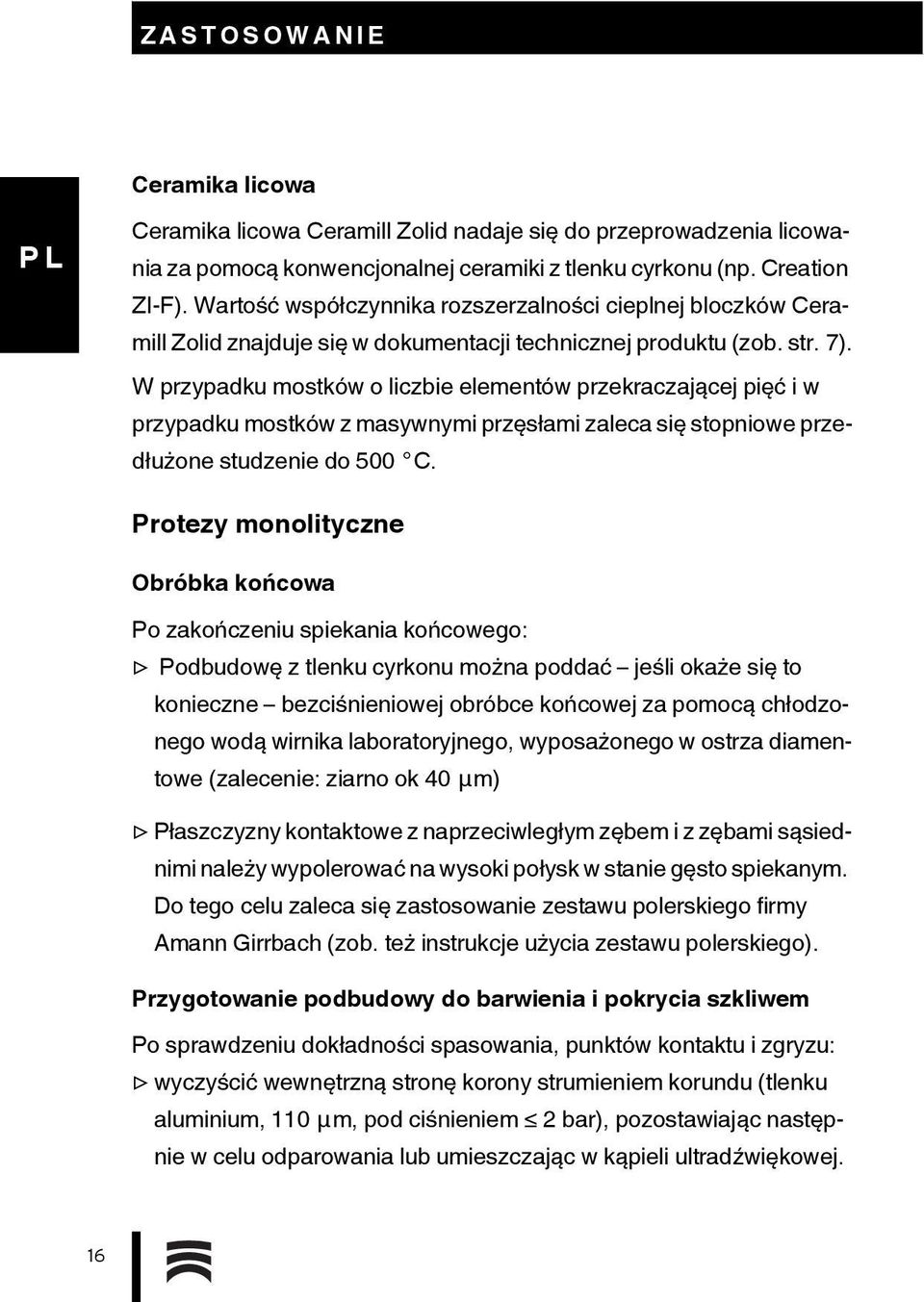

16 ZASTOSOWANIE Ceramika licowa Ceramika licowa Ceramill Zolid nadaje się do przeprowadzenia licowania za pomocą konwencjonalnej ceramiki z tlenku cyrkonu (np. Creation ZI-F). Wartość współczynnika rozszerzalności cieplnej bloczków Ceramill Zolid znajduje się w dokumentacji technicznej produktu (zob. str. 7). W przypadku mostków o liczbie elementów przekraczającej pięć i w przypadku mostków z masywnymi przęsłami zaleca się stopniowe przedłużone studzenie do 500 C. Protezy monolityczne Obróbka końcowa Po zakończeniu spiekania końcowego: Podbudowę z tlenku cyrkonu można poddać jeśli okaże się to konieczne bezciśnieniowej obróbce końcowej za pomocą chłodzonego wodą wirnika laboratoryjnego, wyposażonego w ostrza diamentowe (zalecenie: ziarno ok 40 μm) Płaszczyzny kontaktowe z naprzeciwległym zębem i z zębami sąsiednimi należy wypolerować na wysoki połysk w stanie gęsto spiekanym. Do tego celu zaleca się zastosowanie zestawu polerskiego firmy Amann Girrbach (zob. też instrukcje użycia zestawu polerskiego). Przygotowanie podbudowy do barwienia i pokrycia szkliwem Po sprawdzeniu dokładności spasowania, punktów kontaktu i zgryzu: wyczyścić wewnętrzną stronę korony strumieniem korundu (tlenku aluminium, 110 μm, pod ciśnieniem 2bar), pozostawiając następnie w celu odparowania lub umieszczając w kąpieli ultradźwiękowej. 16

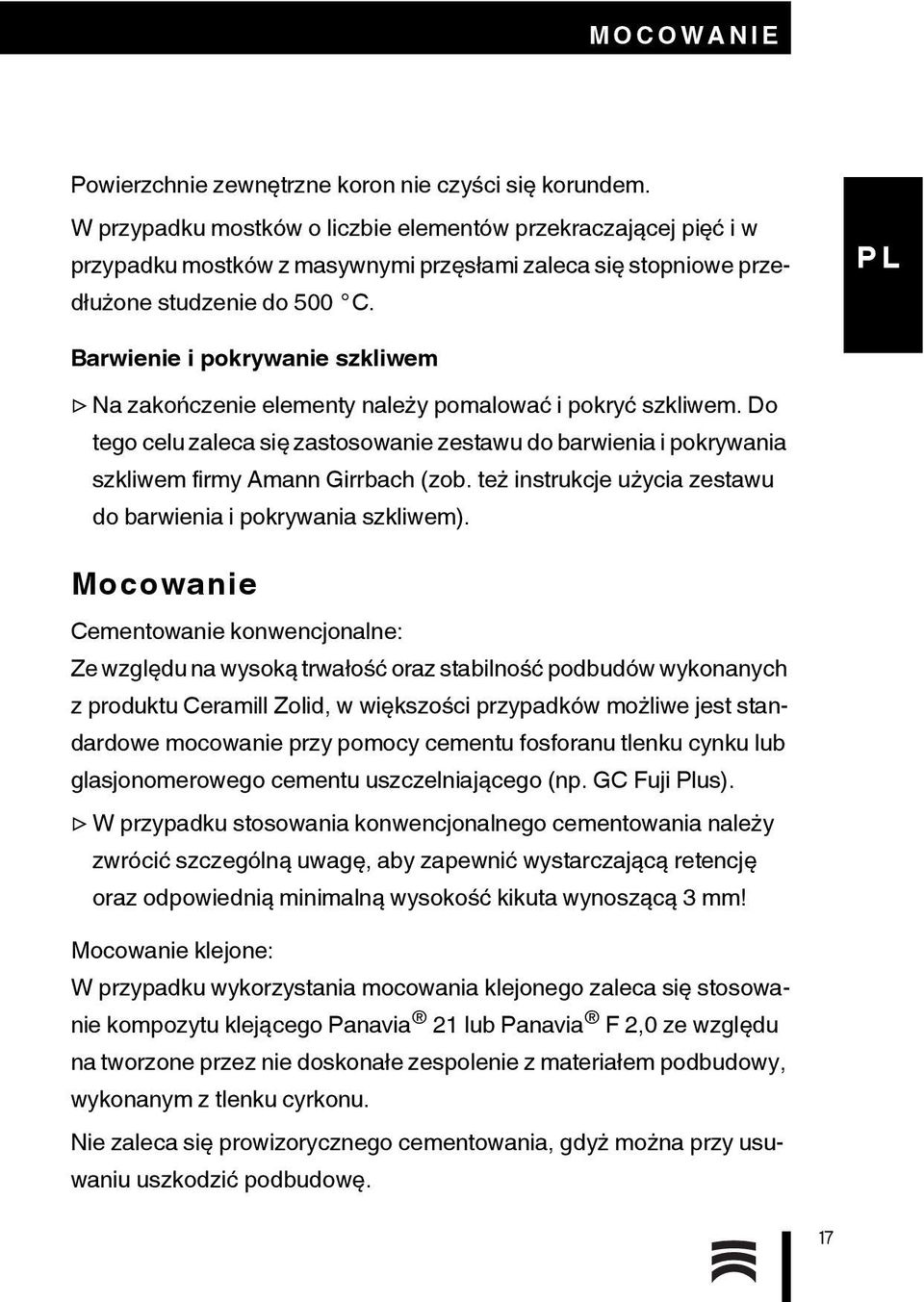

17 MOCOWANIE Powierzchnie zewnętrzne koron nie czyści się korundem. W przypadku mostków o liczbie elementów przekraczającej pięć i w przypadku mostków z masywnymi przęsłami zaleca się stopniowe przedłużone studzenie do 500 C. Barwienie i pokrywanie szkliwem Na zakończenie elementy należy pomalować i pokryć szkliwem. Do tego celu zaleca się zastosowanie zestawu do barwienia i pokrywania szkliwem firmy Amann Girrbach (zob. też instrukcje użycia zestawu do barwienia i pokrywania szkliwem). Mocowanie Cementowanie konwencjonalne: Ze względu na wysoką trwałość oraz stabilność podbudów wykonanych z produktu Ceramill Zolid, w większości przypadków możliwe jest standardowe mocowanie przy pomocy cementu fosforanu tlenku cynku lub glasjonomerowego cementu uszczelniającego (np. GC Fuji Plus). W przypadku stosowania konwencjonalnego cementowania należy zwrócić szczególną uwagę, aby zapewnić wystarczającą retencję oraz odpowiednią minimalną wysokość kikuta wynoszącą 3mm! Mocowanie klejone: W przypadku wykorzystania mocowania klejonego zaleca się stosowanie kompozytu klejącego Panavia 21 lub Panavia F 2,0 ze względu na tworzone przez nie doskonałe zespolenie z materiałem podbudowy, wykonanym z tlenku cyrkonu. Nie zaleca się prowizorycznego cementowania, gdyż można przy usuwaniu uszkodzić podbudowę. 17

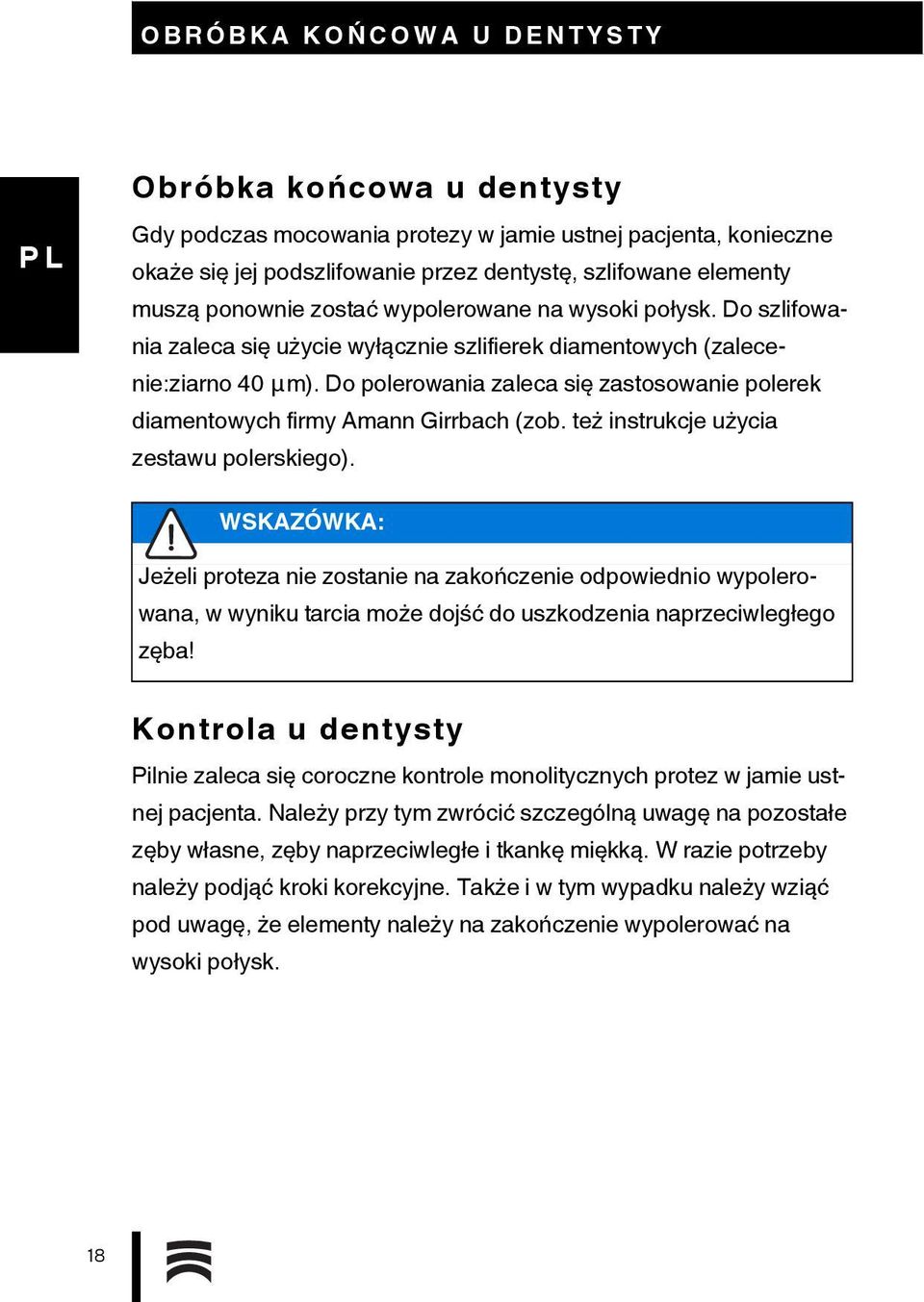

18 OBRÓBKA KOŃ COWA U DENTYSTY Obróbka końcowa u dentysty Gdy podczas mocowania protezy w jamie ustnej pacjenta, konieczne okaże się jej podszlifowanie przez dentystę, szlifowane elementy muszą ponownie zostać wypolerowane na wysoki połysk. Do szlifowania zaleca się użycie wyłącznie szlifierek diamentowych (zalecenie:ziarno 40 μm). Do polerowania zaleca się zastosowanie polerek diamentowych firmy Amann Girrbach (zob. też instrukcje użycia zestawu polerskiego). WSKAZÓWKA: Jeżeli proteza nie zostanie na zakończenie odpowiednio wypolerowana, w wyniku tarcia może dojść do uszkodzenia naprzeciwległego zęba! Kontrola u dentysty Pilnie zaleca się coroczne kontrole monolitycznych protez w jamie ustnej pacjenta. Należy przy tym zwrócić szczególną uwagę na pozostałe zęby własne, zęby naprzeciwległe i tkankę miękką. W razie potrzeby należy podjąć kroki korekcyjne. Także i w tym wypadku należy wziąć pod uwagę, że elementy należy na zakończenie wypolerować na wysoki połysk. 18

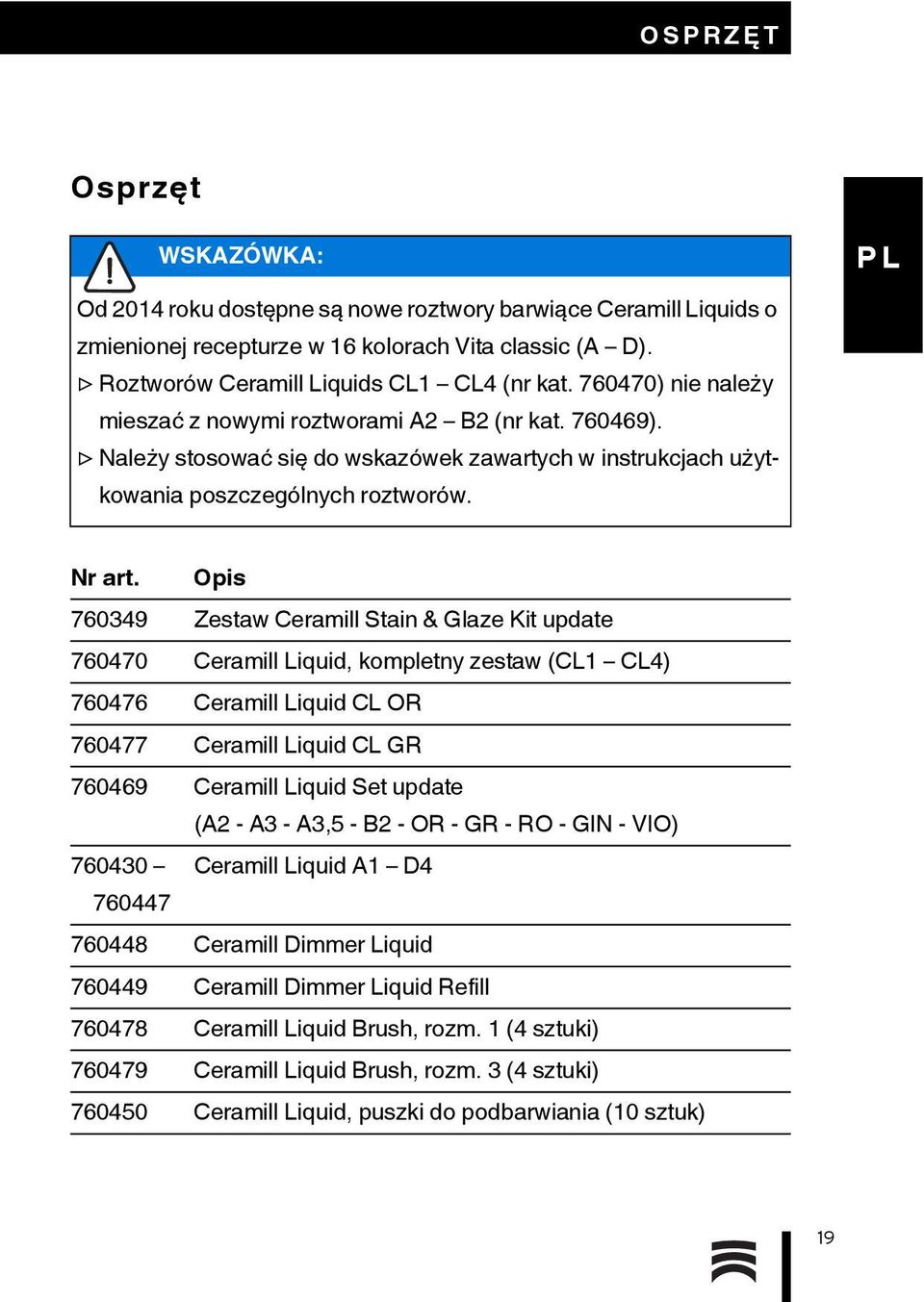

19 OSPRZĘ T Osprzęt WSKAZÓWKA: Od 2014 roku dostępne są nowe roztwory barwiące Ceramill Liquids o zmienionej recepturze w 16 kolorach Vita classic (A D). Roztworów Ceramill Liquids CL1 CL4 (nr kat ) nie należy mieszać z nowymi roztworami A2 B2 (nr kat ). Należy stosować się do wskazówek zawartych w instrukcjach użytkowania poszczególnych roztworów. Nr art. Opis Zestaw Ceramill Stain & Glaze Kit update Ceramill Liquid, kompletny zestaw (CL1 CL4) Ceramill Liquid CL OR Ceramill Liquid CL GR Ceramill Liquid Set update (A2 - A3 - A3,5 - B2 - OR - GR - RO - GIN - VIO) Ceramill Liquid A1 D Ceramill Dimmer Liquid Ceramill Dimmer Liquid Refill Ceramill Liquid Brush, rozm. 1 (4 sztuki) Ceramill Liquid Brush, rozm. 3 (4 sztuki) Ceramill Liquid, puszki do podbarwiania (10 sztuk) 19

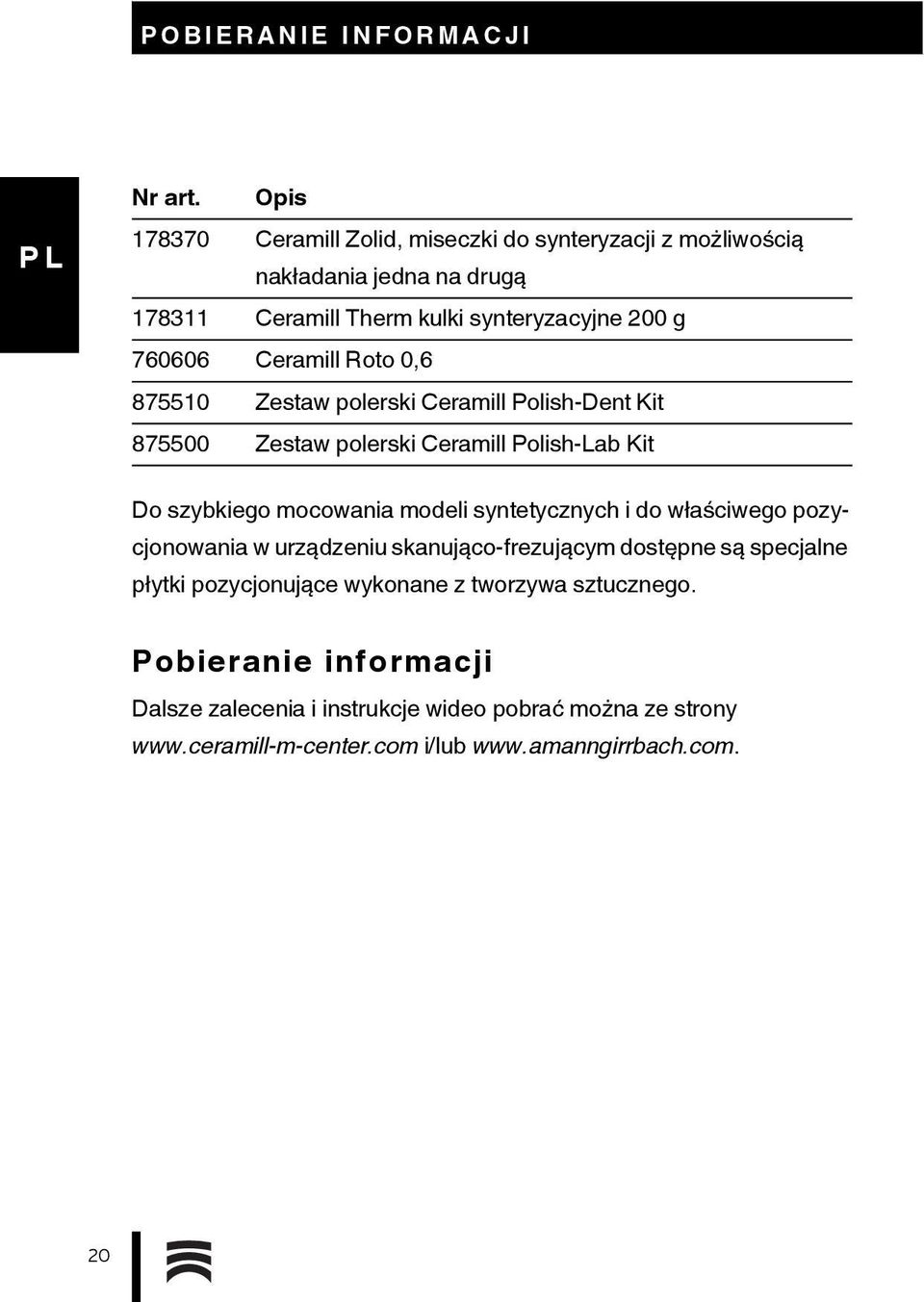

20 POBIERANIE INFORMACJI Nr art. Opis Ceramill Zolid, miseczki do synteryzacji z możliwością nakładania jedna na drugą Ceramill Therm kulki synteryzacyjne 200 g Ceramill Roto 0, Zestaw polerski Ceramill Polish-Dent Kit Zestaw polerski Ceramill Polish-Lab Kit Do szybkiego mocowania modeli syntetycznych i do właściwego pozycjonowania w urządzeniu skanująco-frezującym dostępne są specjalne płytki pozycjonujące wykonane z tworzywa sztucznego. Pobieranie informacji Dalsze zalecenia i instrukcje wideo pobrać można ze strony i/lub 20
