n Fotografia mo e przedstawiaç wyposa enie opcjonalne. WÓZKI WIDŁOWE Z SILNIKIEM NA GAZ P YNNY (LPG) - Tier 4 Silnik 35L/40L/45L/50L-7A

Transkrypt

1 n Fotografia mo e przedstawiaç wyposa enie opcjonalne. WÓZKI WIDŁOWE Z SILNIKIEM NA GAZ P YNNY (LPG) - Tier 4 Silnik 35L/40L/45L/50L-7A

2 02 n Fotografia mo e przedstawiaç wyposa enie opcjonalne.

3 Du a moc i wydajnoêç Nowe kryteria dla wózków wid owych Hyundai przedstawia nowe wózki wid owe serii 7A- z silnikiem zasilanym gazem p ynnym (LPG). Wspania a moc i wydajnoêç zwi kszy zyski Paƒstwa firmy. Blokada pochylenia Blokada podnoszenia Blokada nap{du OPSS (System Wykrywania ObecnoÊci Operatora) Pochylanie, podnoszenie i obni anie masztu za pomocà odpowiednich przyrzàdów sterujπcych nie jest mo liwe, kiedy operator ustawiony jest w nieprawid owej pozycji. 03

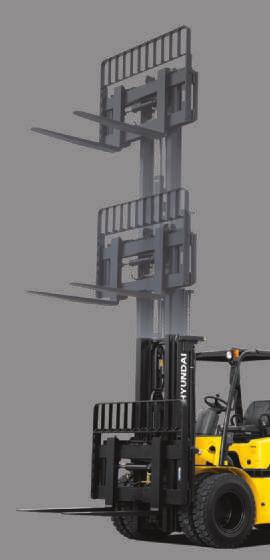

4 Nowy mistrz miejsca pracy! Dzi ki p ynnej i wydajnej pracy oraz ergonomicznej konstrukcji wózki serii 35L/40L/45L/50-7A idealnie spe nià Paƒstwa potrzeby. Silnik o du ej mocy GM 4.3L V6 Silnik Silnik GM 4,3 l V6 zapewnia niezrównaną wydajność i trwałość. Dzięki jego jakości zweryfikowanej przez rynek ten silnik to istotna wartość dodana dla maszyny. Moc 70 kw jest odpowiednia dla wszelkich prac, nawet podczas korzystania ze specjalnego osprzętu wymagającego dużej mocy. (Spełnia epa / CARB Tier-IV) 70 kw / 2300 obr./min. Szybka i stabilna wydajność Dzięki możliwości szybkiego podnoszenia i opuszczania masztu, jak również jego pochylania do przodu i do tyłu, wózek zapewnia najlepsze warunki pracy podczas załadunku oraz rozładunku. Kiedy wózek jest całkowicie załadowany, aby zapewnić pełne bezpieczeństwo, prędkość opuszczania masztu jest dokładnie kontrolowana przez zawór sterujący. Si ownik podnoszenia Si ownik pochylenia Zawór regulujπcy Regulator przep ywu Zawór sterujπcy Zawór priorytetowy Pompa hydrauliczna NajnowoczeÊniejszy uk ad hydrauliczny Najnowsza konstrukcja uk adu hydraulicznego du ej mocy zawiera ciche zawory sterujàce i skraca czas reakcji podczas pracy, zwi kszajàc wydajnoêç i trwa oêç. Dolny zawór bezpieczeƒstwa Si ownik uk adu kierowniczego Filtr Zbiornik Ca kowicie hydrostatyczny uk ad wspomagania kierownicy Hydrauliczny uk ad wspomagania kierownicy zawsze gwarantuje p ynne i elastyczne sterowanie, zapobiegajàc przejêciu poza graniczne po o enie kierownicy i jej zbyt szybkiemu ruchomi powrotnemu. 04

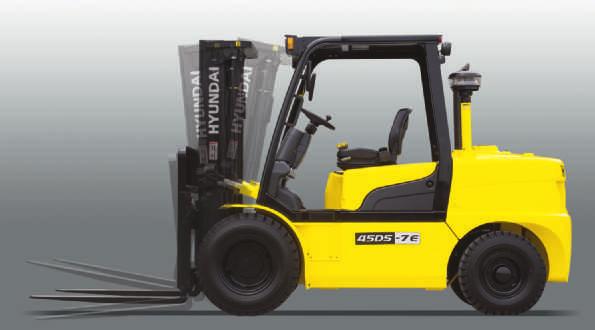

5 Du a moc i wydajnoêç Wysoka moc Niski poziom hałasu n Fotografia mo e przedstawiaç wyposa enie opcjonalne Wi ksza szybkoêç jazdy i zdolnoêç pokonywania wzniesieƒ Silnik du ej mocy zapewnia wi ksze przyspieszenie, lepszà zdolnoêç pokonywania wzniesieƒ i wi kszà szybkoêç jazdy w dowolnie trudnym terenie czy na pochy oêci. ZdolnoÊç pokonywania wzniesieƒ (za adowany) 35L-7A : 40,5% 40L-7A : 36,2% 45L-7A : 31,6% 50L-7A : 28,7% Zwi kszony kàt pochylania masztu Wykorzystanie kàta pochylenia masztu wynoszàcego 8 stopni do przodu i 10 stopni do ty u oferuje operatorowi bezpiecznà i dynamicznà platform do za adunku i roz adunku. SzybkoÊç jazdy (bez adunku) 35L-7A : 23,8 kmh 40L-7A : 22,9 kmh 45L-7A : 22,9 kmh 50L-7A : 22,8 kmh 05

6 Konstrukcja wózka oparta o ergonomi! Konstrukcja stworzona w oparciu o ergonomi zmniejsza zm czenie oraz poprawia wydajnoêç operatora. Przyjazne dla u ytkownika wskaêniki i wodoodporny panel wskaêników 1 Kontrolka hamulca postojowego 5 Kontrolka ostrzegawcza 2 Kierunkowskazy akumulatora 3 Kontrolka niskiego poziomu 6 Kontrolka ostrzegawcza oleju silnikowego filtra powietrza 4 Kontrolka zbyt wysokiej temperatury 7 Kontrolka Êwiat a roboczego oleju przek adni 8 Ostrze enie o niezapi tym pasie bezpieczeƒstwa 9 Wskaênik temperatury wody J Ostrze enie OPSS (opcja) K Licznik godzin L Kontrolka silnika atwo regulowany fotel pneumatyczny Atrakcyjne i regulowane siedzenie, zaprojektowane ergonomicznie, zapewnia komfort, bezpieczeƒstwo i trwa oêç. Nowa, lepsza widocznoêç zapewniajàca bezpiecznà obs ug Bezpieczeƒstwo i precyzja pracy operatora sà zwi kszone dzi ki masztowi zapewniajàcemu szersze pole widzenia. Ergonomiczne rozmieszczenie peda ów W oparciu o in ynieri wykorzystujàcà najnowszà wiedz o ergonomii, peda y hamulca, gazu i powolnego poruszania zosta y umieszczone w po o eniu optymalnym dla wygody operatora. Uchwyt na kubek i schowek Dla wygody operatora w kabinie znajdują się dodatkowe schowki. Szybka reakcja dêwigni sterowania Do precyzyjnego, bezpiecznego i wydajnego sterowania wymagany jest tylko minimalny wysi ek operatora. 06

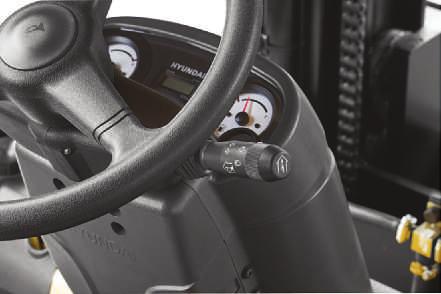

7 Wygodna obs uga n Fotografia mo e przedstawiaç wyposa enie opcjonalne. 25 Regulowana kierownica W celu uzyskania najwygodniejszej pozycji do obs ugi przez operatora po o enie kierownicy mo na regulowaç dêwignià po prawej stronie. Łatwa w obsłudze i bezpieczna dźwignia zmiany biegów Jedna dźwignia po lewej stronie kolumny kierownicy zapewnia operatorowi szybką i łatwą kontrolę prędkości i kierunku jazdy. Silnik można uruchomić jedynie, gdy dźwignia znajduje się w położeniu neutralnym. Wielofunkcyjna dêwignia z prze àcznikami Wielofunkcyjna dêwignia zapewnia atwy dost p do Êwiate i klaksonu. 07

8 Bezpieczeństwo poprzez wysoką trwałość! Bezpieczeństwo i trwałość są priorytetami w projektowaniu naszych urządzeń. Wytrzyma a os ona kabiny Os ona kabiny spe nia ISO6005 i chroni operatora podczas niebezpiecznych zadaƒ. Hamulec postojowy Obsługa zapadkowego hamulca postojowego jest duża łatwiejsza dla operatora. Wysoce trwa a podzielona oê jezdna Przek adnia planetarna osi nap du przenosi p ynnie àdany moment obrotowy do nap dzanych kó. Du y stopieƒ i ràczka Szeroki, otwarty stopieƒ daje wygod i bezpieczeƒstwo podczas wsiadania do wózka i wysiadania. Kompensatory Kompensatory poch aniajà drgania i zmniejszajà ha as generowany przez uk ad wydechowy i zwi kszajà jego trwa oêç. Filtr powietrza monitorowany elektronicznie Czujnik filtra powietrza informuje operatora o zatkaniu filtra powietrza i umożliwia wymianę filtra przed jego uszkodzeniem. 08

9 Wytrzyma oêç i bezpieczeƒstwo n Fotografia mo e przedstawiaç wyposa enie opcjonalne. 35L-7A(170mm), 40L/45L/50L-7A(155mm) Wysoce wytrzyma a rama jednocz Êciowa Wysoce wytrzyma a rama jednocz Êciowa, opracowana na podstawie precyzyjnej analizy strukturalnej, gwarantuje trwa oêç i bezpieczeƒstwo. Jasne, os oni te reflektory Jasne, os oni te reflektory zosta y wyregulowane, aby poprawiç widocznoêç w ciemnoêci. PrzeÊwit pod wózkiem Silnik i przek adnia sà zmontowane poziomo i umieszczone wysoko w ramie, w celu ochrony tych kosztownych elementów podczas pracy na nierównym pod o u. 09

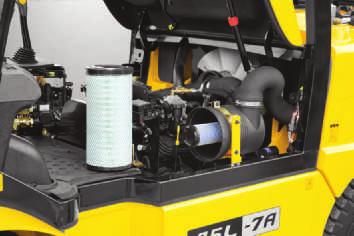

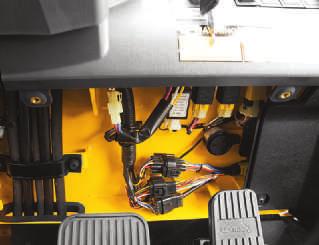

10 Scentralizowany uk ad u atwiajàcy obs ug technicznà! Idealne rozmieszczenie podzespo ów zapewnia atwy dost p oraz wygod wykonywania czynnoêci konserwacyjnych. atwa wymiana filtra powietrza Filtr powietrza jest atwo dost pny do czyszczenia lub wymiany. (Sześć calowy cyklonu) Szybki dostęp do codzienna kontrola płynów Akumulator bezobs ugowy Aluminiowa chłodnica zapewnia doskonałą ochronę przed gorącem PrzenoÊna pokrywa nasuwana Ulepszona konserwacja części elektrycznych Ró ne komponenty uk adu elektrycznego zosta y umieszczone razem, aby u atwiç wykonywanie regularnych czynnoêci konserwacyjnych. atwa konserwacja i kontrola oleju Poziom oleju w przek adni mo na atwo sprawdziç bez potrzeby demonta u. Zbiornik płynu hamulcowego Łatwo widoczny i dostępny zbiornik przyspiesza codzienne kontrole. atwo dost pna i niewielka skrzynka bezpieczników u atwia ich kontrol 10

11 atwa konserwacja dla wi kszej ywotnoêci Dane techniczne masztu WysokoÊç Maksymalna Podnoszenie swobodne spoczynkowa Kàt Udêwig bez uk adu przesuwania Udêwig z uk adem przesuwania wysokoêç (mm) wide (mm) nachylenia bocznego na wys. 600 mm LC (kg) bocznego na wys. 600 mm LC (kg) Ci ar w asny (kg) Typ masztu wide (mm) (Stopieƒ) Opona Opona pojedyncza podwójna Bez oparcia Z oparciem Opona pojedyncza Opona podwójna Opona pojedyncza Opona podwójna Opona pojedyncza Opona podwójna 35L/40L 35L/40L 35L/40L 35L/40L 35L/40L Naprzód 35L-7A 40L-7A 45L-7A 50L-7A 35L-7A 40L-7A 45L-7A 50L-7A 35L-7A 40L-7A 45L-7A 50L-7A 35L-7A 40L-7A 45L-7A 50L-7A 35L-7A 40L-7A 45L-7A 50L-7A 35L-7A 40L-7A 45L-7A 50L-7A 45L-7A 45L/50L-7A 45L/50L-7A 45L-7A 45L-7A Wstecz V270 *V300 V330 V350 V370 V400 V450 V500 VF280 VF300 VF315 TF370 TF400 TF430 TF450 TF470 TF500 TF550 TF /10 8/10 8/10 8/10 8/10 8/10 8/6 8/6 8/6 8/6 8/ etapowe ograniczone podnoszenie swobodne 2-etapowe pe ne podnoszenie swobodne 3-etapowe pe ne podnoszenie swobodne * standard Udêwig 35L-7A 40L-7A 2000 V5,0 m MASZT V3,5 m MASZT TF6,0 m MASZT TF4,3 m MASZT TF5,0 m MASZT 2000 V3,7 m MASZT TF4,3 m MASZT TF5,0 m MASZT V5,0 m MASZT TF6,0 m MASZT L-7A 50L-7A V5,0 m MASZT V3,7 m MASZT TF6,0 m MASZT TF4,3 m MASZT TF5,0 m MASZT V5,0 m MASZT V3,7 m MASZT TF6,0 m MASZT TF4,3 m MASZT TF5,0 m MASZT Wyposa enie opcjonalne KABINA UK AD PRZESUWANIA BOCZNEGO INTEGRALNą POZYCJONER WIDEŁ WID Y 35L/40L-7A : 1220, 1370, 1520, 1670, 1820, 1970 mm 45L/50L-7A : 1070, 1370, 1520, 1670, 1820, 1970 mm OPPS (System Wykrywania ObecnoÊci Operatora) (PODRÓżE, PODRÓżE + MASZTU) NAK ADKA : 71 in, 79 in, 87 in POCHYLANIE : 8/6 ; OPONA : PNeUMATyCZNA, NIeBRUDZàCA, PODWóJNA SIEDZENIE : SCHOWeK, POD OKIeTNIK, OPARCIe DLA BIODeR ZACISK LPG : WyCHyLANy NA ZeWNàTRZ M.C.V : 4 ZWOJe ORUROWANIE OSPRZ TU : ORUROWANIe 3 SZPULe, ORUROWANIe 4 SZPULe W ÀCZNIK G ÓWNY ÂWIAT O OSTRZEGAWCZE PRZE ÑCZNIK AWARYJNY LAMPA ROBOCZA PEDA HAMULCA Wzmacniacz hydrauliczny (bez akumulatora) 11

12 h4 Wymiary Specyfikacja Identyfikacja 1.1 Producent Hyundai Hyundai Hyundai Hyundai 1.2 Typu 35L-7A 40L-7A 45L-7A 50L-7A 1.3 Nap d: elektryczny (akumulatorowy lub z sieci), silnik diesla, silnik benzynowy, silnik na gaz, r czny Silnik na gaz Silnik na gaz Silnik na gaz Silnik na gaz 1.4 Rodzaj obs ugi: r czna, piesza, stojàca, siedzàca, przenoszenie zamówieƒ W pozycji siedzàcej W pozycji siedzàcej W pozycji siedzàcej W pozycji siedzàcej 1.5 Udêwig / udêwig znamionowy (standard) Q (t) 3,5 4,0 4,5 5,0 1.6 Odleg oêç do Êrodka adunku c (mm) Odleg oêç do Êrodka adunku, od Êrodka osi nap du do wide x (mm) h3 h1 Q h2 c h10 h7 h5 1.9 Rozstaw osi y (mm) Masy 2.1 Masa robocza kg Obcià enie na oê, za adowany przód / ty kg 8330 / / / / Obcià enie na oê, nieza adowany przód / ty kg 2798 / / / / 4229 Ko a, podwozie S I m1 x I1 m2 y I2 3.1 Opony: pe ne gumowe, superelastyczne, pneumatyczne, poliuretanowe Pneumatyczne / pe ne gumowe Pneumatyczne / pe ne gumowe Pneumatyczne / pe ne gumowe Pneumatyczne / pe ne gumowe 3.2 Rozmiar opon, przód PR PR PR PR 3.3 Rozmiar opon, ty PR PR PR PR 3.5 Ko a, liczba przód / ty (x = ko a nap dzane) 2 x / 2 2 x / 2 2 x / 2 2 x / Rozstaw opon, przód b10 (mm) Rozstaw opon, ty b11 (mm) Podstawowe wymiary 4.1 Maszt / pochylanie karetki wide przód / ty stopni 8 / 10 8 / 10 8 / 10 8 / 10 Ast 100 b13 I6 b12 e b1 4.2 WysokoÊç opuszczonego masztu (standard) h1 (mm) Podnoszenie swobodne h2 (mm) 4.4 WysokoÊç podnoszenia (standard) h3 (mm) WysokoÊç wysuni tego masztu (standard) h4 (mm) Wysokość osłony operatora (niska - opcja/ standardowa/ wysoka - opcja) h5 (mm) WysokoÊç siedzenia h7 (mm) WysokoÊç sprz gania h10 (mm) D ugoêç ca kowita l1 (mm) D ugoêç do przodu wide l2 (mm) Ca kowita szerokoêç b1 (mm) Wymiary wide (hakowe) L x e x S (mm) 50 x 122 x x 150 x x 150 x x 150 x Karetka wide ISO 2328, klasa / typ A, B III / A III / A IV / A IV / A 4.24 SzerokoÊç karetki wide b12 (mm) PrzeÊwit, za adowany, pod masztem m1 (mm) PrzeÊwit, Êrodek rozstawu osi m2 (mm) SzerokoÊç korytarza roboczego dla palet 1000 x 0 w poprzek (D x SZ) Ast (mm) SzerokoÊç korytarza roboczego dla palet 800 x 0 na d ugoêç (SZ x D) Ast (mm) Promieƒ skr tu Wa (mm) Odleg oêç najmniejszego punktu obrotu b13 (mm) Osiàgi 5.1 SzybkoÊç jazdy, bez adunku km/h 23,8 22,9 22,9 22,8 5.2 SzybkoÊç podnoszenia, z adunkiem / bez adunku mm/s 510 / / / / SzybkoÊç opuszczania, z adunkiem / bez adunku mm/s 500 / / / / Si a uciàgu, z adunkiem kg wa 5.7 ZdolnoÊç pokonywania wzniesieƒ, z adunkiem / bez adunku % 40,5 36,2 31,6 28,7 5.9 Czas przyspieszenia, z adunkiem / bez adunku (10 m) sekund Hamulec g ówny Hydrauliczne Hydrauliczne Hydrauliczne Hydrauliczne Silnik 6.1 Producent silnika / typ GM 4.3L GM 4.3L GM 4.3L GM 4.3L 6.2 Moc silnika zgodnie z ISO 1585 kw Obroty znamionowe 1/min Liczba cylindrów / pojemnoêç skokowa /cm 3 6 / / / / Zu ycie paliwa zgodnie z cyklem VDI litry/h Inne dane 8.1 Typ kontroli nap du Przetwornik momentu obrotowego Przetwornik momentu obrotowego Przetwornik momentu obrotowego Przetwornik momentu obrotowego CiÊnienie robocze dla osprz tu bar 225 / / / / Obj toêç oleju dla osprz tu litry/min Poziom ha asu zgodnie z DIN db(a) Wyposa enie standardowe i opcjonalne mo e byç ró ne. Aby uzyskaç wi cej informacji, prosz skontaktowaç si z dealerem firmy Hyundai. Przedstawiona maszyna mo e ró niç si od rzeczywistej zgodnie z mi dzynarodowymi normami. Wszystkie miary USA zosta y zaokràglone do najbli szego pe nego funta lub cala. Materia y i dane techniczne podlegajà zmianie bez uprzedzenia. KONTAKT PL Rev 0
