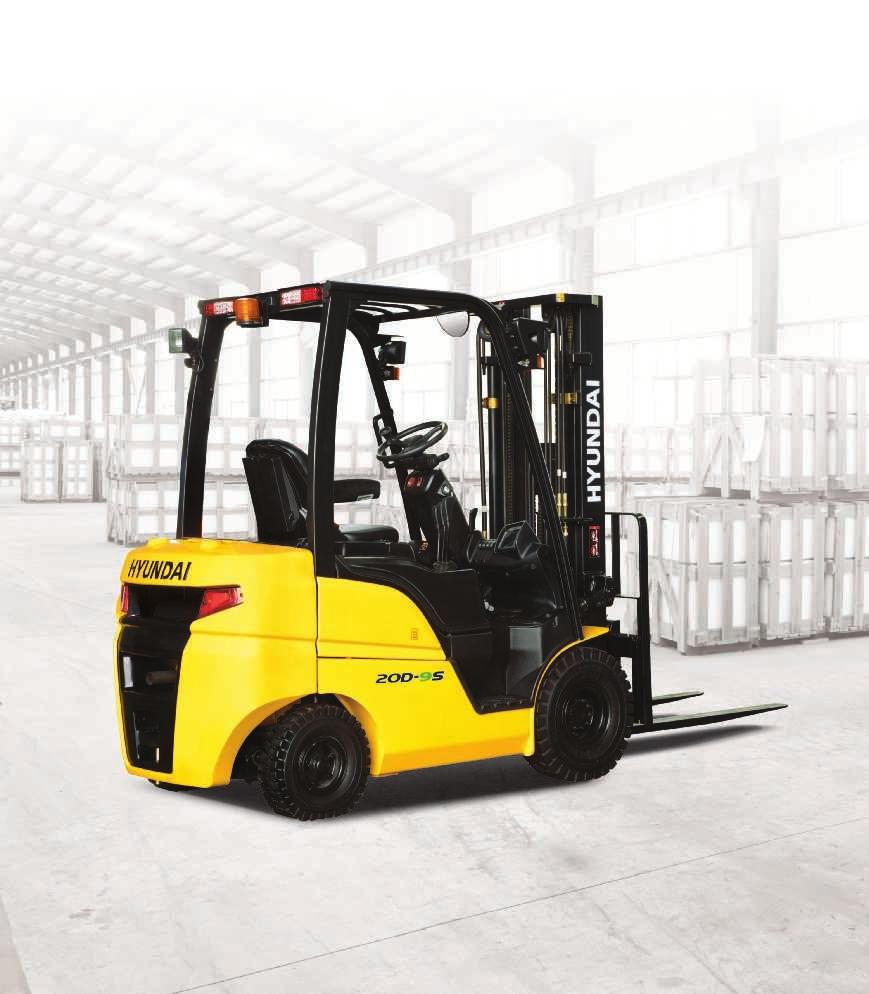

1 Wózki widłowe z przeciwwagą i z silnikiem wysokoprężnym MOVING YOU FURTHER HYUNDAI HEAVY INDUSTRIES n Fotografi a moze przedstawiac wyposazenie opcjonalne.

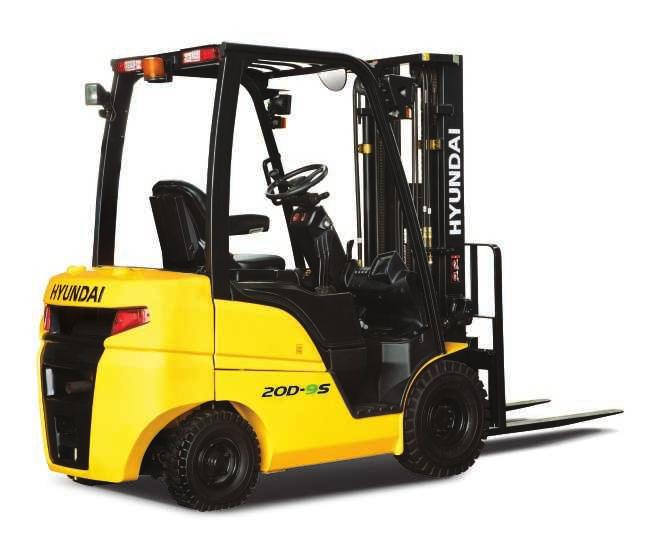

2 Zadowolenie klienta jest dla nas najważniejsze! Hyundai wprowadza nową lię wózków widłowych z silnikiem wysokoprężnym z serii 9. Nowoczesne 4-kołowe wózki z przeciwwagą zapewniają każdemu operatorowi komfort jazdy, większą wydajność pracy oraz łatwą konserwację. 02 HYUNDAI WÓZEK WIDŁOWY

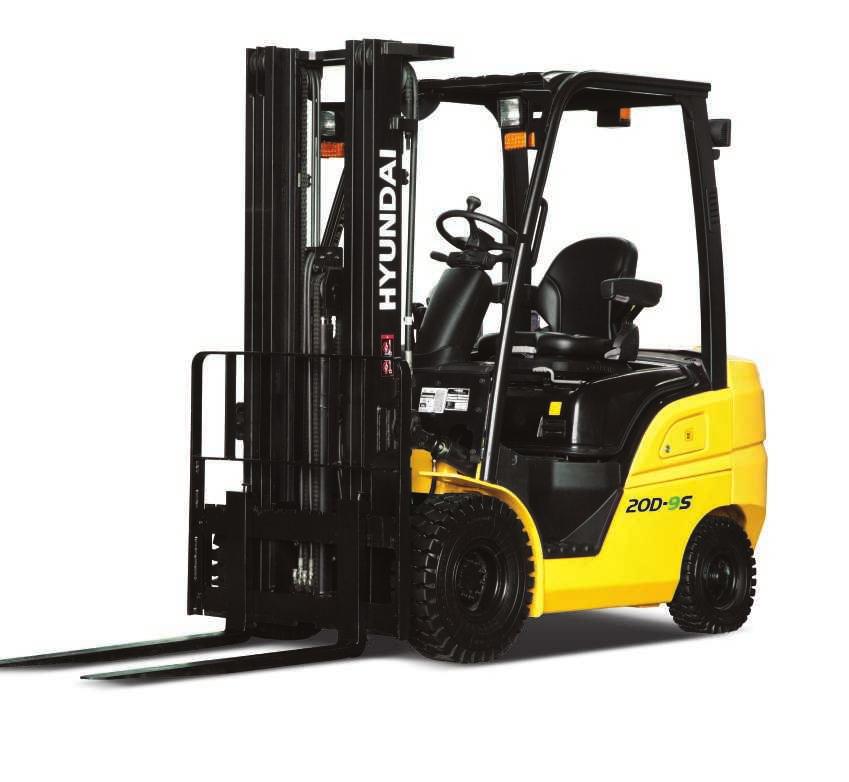

3 Nowy wózek widłowy z silnikiem wysokoprężnym sprawdzona jakość i zaawansowana technologia Maksymalna wydajność Łatwość serwisu Przestronna kaba System uruchamiania po podaniu hasła Hamulec postojowy w postaci przełącznika System wyczuwania obecności operatora (OPS) 5,6-calowy kolorowy monitor LCD dla bezpiecznej pracy (opcja) System ostrzegania o przechyle wózka Automatyczny system poziomowania wideł (opcja) Wskaźnik ciężaru ładunku (opcja) n Fotografi a moze przedstawiac wyposazenie opcjonalne. HYUNDAI WÓZEK WIDŁOWY 03

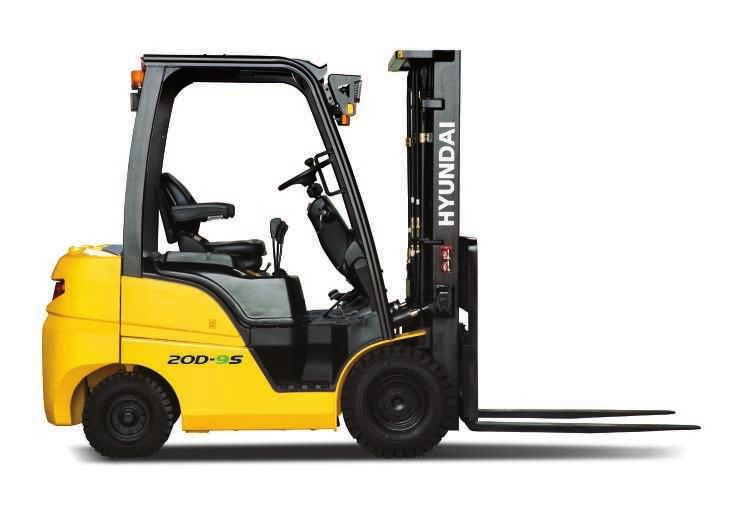

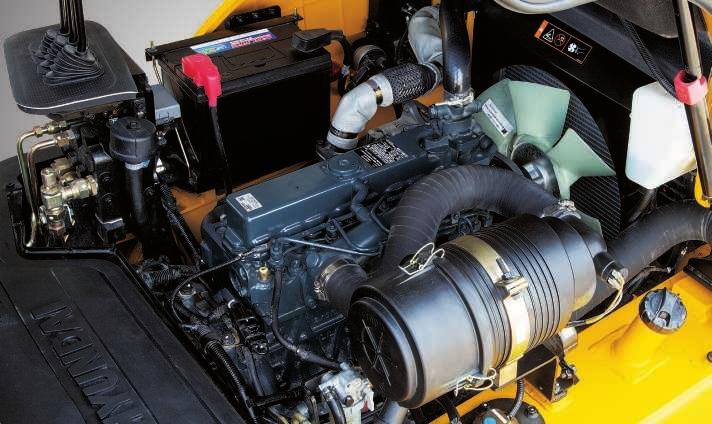

4 Wysoka skuteczność i optymalna wydajność n Fotografi a moze przedstawiac wyposazenie opcjonalne. KUBOTA V2203 Silnik 30,8kW / 2400 obr./m Wysokiej mocy silnik KUBOTA V2203 Silnik Kubota V2203 gwarantuje wyjątkową wydajność i trwałość; dzięki sprawdzonej na rynku jakości stanowi wartość dodaną maszyny. Moc 30,8 kw sprawia, że silnik nadaje się do wszelkich zadań, w tym do pracy ze specjalnymi narzędziami dodatkowymi, które wymagają znacznych zasobów mocy. 04 HYUNDAI WÓZEK WIDŁOWY

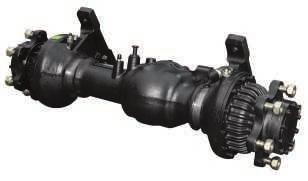

5 Silnik o dużej mocy oraz zaawansowane technologicznie układy zapewniają większą efektywność i najwyższą wydajność pracy. System ochrony sprzęgła System ochrony sprzęgła zapobiega nadmiernemu korzystaniu z funkcji pełzania. Bardzo trwała oś napędowa Wzmocniona oś napędowa oddzielona od przekładni gwarantuje niski poziom drgań i łatwość konserwacji. Hamulec tarczowy typu mokrego jest łatwy w obsłudze, działa płynnie i nie wymaga konserwacji. Maks. prędkość jazdy Model 15D-9A 18D-9A 20D-9A Km / h 18,3 18,3 18,3 Maks. zdolność pokonywania wzniesień Model 15D-9A 18D-9A 20D-9A % 42,3 37,8 35,1 Większa szybkość jazdy i zdolność pokonywania wzniesień Silnik dużej mocy zapewnia większe przyspieszenie, lepszą zdolność pokonywania wzniesień i większą szybkość jazdy w dowolnie trudnym terenie czy na pochyłości. HYUNDAI WÓZEK WIDŁOWY 05

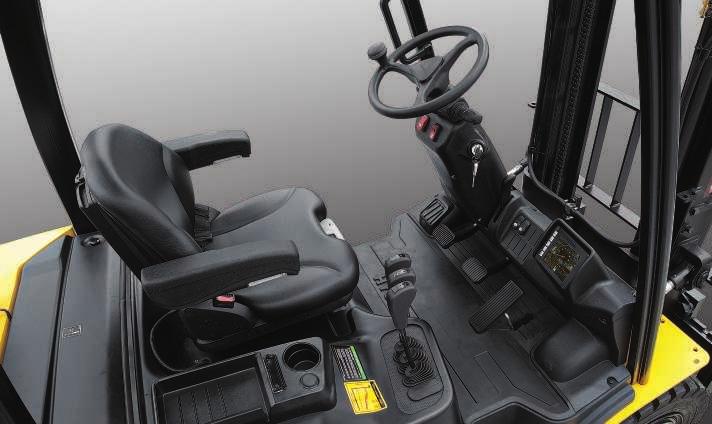

6 Największa wygoda i optymalna ergonomia Przestronna kaba Nowa konstrukcja kaby zapewnia szeroki kat widzenia i sporo przestrzeni dla komfortu operatora podczas całego dnia pracy. n Fotografi a moze przedstawiac wyposazenie opcjonalne. Optymalne położenie pedałów W serii 9 pedały znajdują się na konsoli, co ogranicza zmęczenie operatora, a także obniża poziom hałasu i pyłu z przedziału silnika. Regulowana kierownica Dla uzyskania wygodnej pozycji podczas jazdy, możliwe jest łatwe dostosowanie kąta kolumny kierownicy za pomocą dźwigni znajdującej się po prawej stronie. Wygodny fotel Graer Amortyzowany, regulowany fotel ma ergonomiczną konstrukcję, która zapewnia większy komfort i ogranicza zmęczenie operatora. *Pas bezpieczeństwa typu ELR *Ogrzewanie lub zagłówek (opcja) *Regulowane podłokietniki 06 HYUNDAI WÓZEK WIDŁOWY

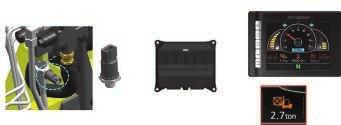

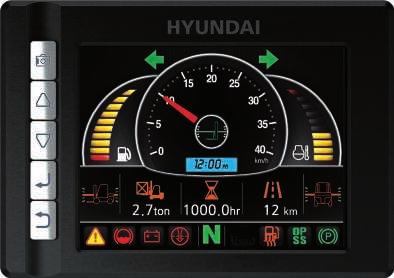

7 Ergonomicznie zaprojektowana kaba oraz kolorowy monitor LCD o zmienionym wyglądzie zapewniają pełne wsparcie i wygodę operatora. Nowoczesny monitor LCD Kolorowy monitor LCD z ekranem 5,6 cala umożliwia operatorowi łatwe sterowanie maszyną. Na monitorze widoczna jest prędkość, kierunek jazdy, wskaźnik rozładowania akumulatora oraz wskaźnik czasu pracy. Licznik motogodz Wskaźnik poziomu paliwa (ostrzeżenie czerwony) Wskaźnik ciężaru ładunku (opcja) Wskaźnik przechylenia maszyny (ostrzeżenie czerwony) Sygnał / kontrolka ostrzegawcza Prędkościomierz Kąt odchyłu masztu (alarm czerwony) Zegar Wskaźnik temperatury silnika (ostrzeżenie czerwony) Wskaźnik toczenia się maszyny (ostrzeżenie czerwony) Bieg (F / N / R) Licznik przebytej drogi Czujnik obciążenia (czujnik nacisku) MCU TABLICA WSKAŹNIKÓW Wskaźnik obciążenia (opcja) Opcjonalny wskaźnik obciążenia wyświetla na monitorze ciężar ładunku. Czujnik ładunku umożliwia szybką kontrolę ciężaru ładunku, a alarm formuje kierowcę o przeciążeniu Czujnik kąta przechyłu na maszcie (czujnik G) Przełącznik na dźwigni przechyłu masztu Automatyczny system poziomowania wideł (opcja) W położeniu pionowym maszt przestaje się pochylać po naciśnięciu jednego przycisku. HYUNDAI WÓZEK WIDŁOWY 07

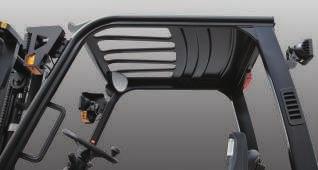

8 Zaawansowane funkcje bezpieczeństwa Doskonała widoczność dla bezpiecznej pracy n Fotografi a moze przedstawiac wyposazenie opcjonalne. Optymalne rozmieszczenie siłowników podnośnika zapewnia operatorowi szersze pole widzenia.. Panoramiczne lusterko powiększa zakres widzenia kierowcy podczas cofania. Udoskonalony dach ochronny Dach ochronny łączy wytrzymałość i doskonałą widoczność we wszystkich kierunkach, zwiększając bezpieczeństwo wózka. Stalowa osłona boczna (opcja) Wzmocniona stalowa osłona boczna zapewnia większą trwałość. Nisko położone wejście Dzięki nisko położonemu wejściu operator może łatwo i bezpiecznie wsiąść na wózek. 08 HYUNDAI WÓZEK WIDŁOWY

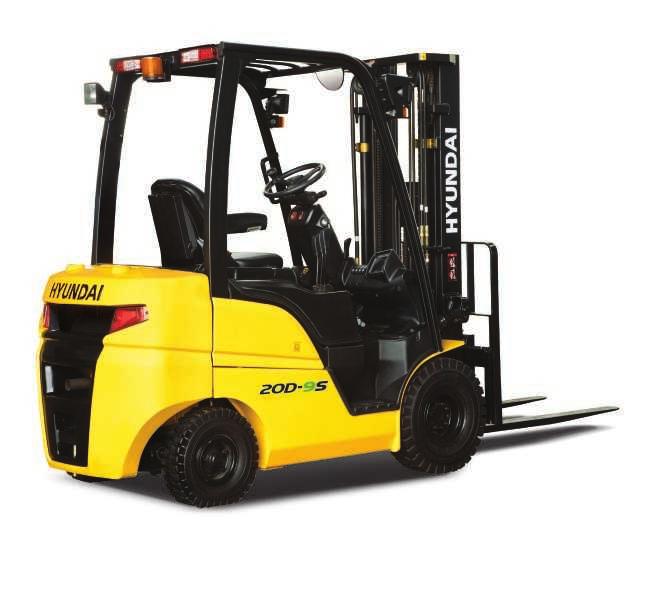

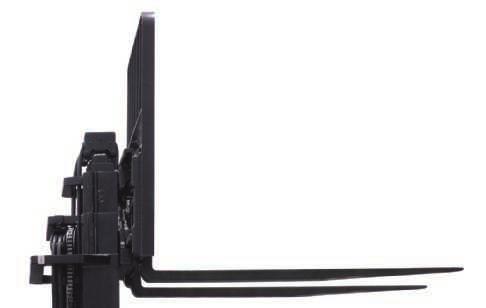

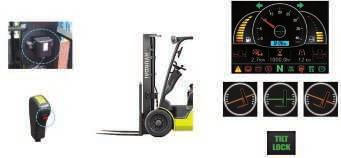

9 Usprawnione funkcje bezpieczeństwa zapewniają operatorowi efektywną i bezpieczną pracę. Blokada pochylenia Zabezpieczenia wideł Podczas opuszczania wideł, zawór sterujący ruchem w dół utrzymuje kontrolowaną prędkość. Zawór bezpiecznego opuszczania zapobiega opadnięciu wideł w przypadku nagłego uszkodzenia przewodu hydraulicznego. Blokada podnoszenia System wykrywania obecności operatora (OPSS) Maszt i napęd zatrzymują się, gdy operator nie siedzi na fotelu. postoju Blokada napędu n Fotografi a moze przedstawiac wyposazenie opcjonalne. Światła bezpieczeństwa i reflektory tylne Halogenowe światła przednie i tylne światła z diodami LED zapewniają dobrą widoczność w każdych warunkach. Reflektory tylne zamocowane na przeciwwadze zwiększają bezpieczeństwo kierowcy podczas pracy. HYUNDAI WÓZEK WIDŁOWY 09

10 Optymalna ergonomia oraz szybka i łatwa konserwacja Duża maska silnika Łatwo dostępny przedział silnika umożliwia szybkie i sprawne przeprowadzanie prac serwisowych. n Fotografi a moze przedstawiac wyposazenie opcjonalne. Osłona wodo- i pyłoszczelna Nowoopracowane wodo- i pyłoszczelne skrzynki z bezpiecznikami oraz z przekaźnikami zastalowano w jednym miejscu, ułatwiając serwis. Filtr powietrza Filtr powietrza (6-calowy) jest łatwo dostępny na potrzeby czyszczenia i wymiany. Pokrywa dolna (opcja) Pokrywa dolna chroni silnik i jego komponenty przed pyłem z jezdni. Pomaga to przedłużyć okres eksploatacji komponentów. 10 HYUNDAI WÓZEK WIDŁOWY

11 Idealne rozmieszczenie części składowych zapewnia dogodny dostęp do nich podczas prac konserwacyjnych. Przełącznik hamulca postojowego Z funkcją automatycznego zatrzymania, gdy operator nie siedzi na fotelu Wyłącznik awaryjny (opcja) n Fotografi a moze przedstawiac wyposazenie opcjonalne. Stylowy i praktyczny przełącznik System uruchamiania po podaniu hasła (system antykradzieżowy) HYUNDAI WÓZEK WIDŁOWY 11

12 12 HYUNDAI WÓZEK WIDŁOWY Specyfikacje masztu (15D-9S) Specyfikacje masztu (18D-9S) Nowa seria 9 V250 V270 V300 V330 V350 V370 V400 V450 V500 V550 VF/VS300 VF/VS330 VF/VS350 TF/TS370 TF/TS400 TF/TS430 TF/TS450 TF/TS470 TF/TS500 TF/TS550 TF/TS600 TF/TS650 TF/TS700 V250 V270 V300 V330 V350 V370 V400 V450 V500 V550 VF/VS300 VF/VS330 VF/VS350 TF/TS370 TF/TS400 TF/TS430 TF/TS450 TF/TS470 TF/TS500 TF/TS550 TF/TS600 TF/TS650 TF/TS700 3-stopniowy pełny wolny skok 3-stopniowy pełny wolny skok Typ masztu Typ masztu Udźwig bez przesuwu bocznego przy Udźwig bez przesuwu bocznego przy 500 LC 500 LC 500 LC 500 LC Udźwig z przesuwem bocznym przy Udźwig z przesuwem bocznym przy Ciężar wózka (bez ładunku) Ciężar wózka (bez ładunku) Wolny skok wideł Wolny skok wideł Wysokość maksymalna wideł Wysokość maksymalna wideł Wysokość całkowita (widły opuszczone) Wysokość całkowita (widły opuszczone) Z kratą ochronną Z kratą ochronną Bez kraty ochronnej Bez kraty ochronnej Kąt nachylenia Kąt nachylenia 2-stopniowy pełny wolny skok 2-stopniowy pełny wolny skok 2-stopniowy ograniczony wolny skok 2-stopniowy ograniczony wolny skok kg kg lb lb kg kg lb lb kg kg lb lb stopnie stopnie /3 3/3 3/3 3/

13 Specyfikacje masztu (20D-9S) 2-stopniowy ograniczony wolny skok 2-stopniowy pełny wolny skok 3-stopniowy pełny wolny skok Typ masztu V250 V270 V300 V330 V350 V370 V400 V450 V500 V550 VF/VS300 VF/VS330 VF/VS350 TF/TS370 TF/TS400 TF/TS430 TF/TS450 TF/TS470 TF/TS500 TF/TS550 TF/TS600 TF/TS650 TF/TS700 Wysokość maksymalna wideł Wysokość całkowita (widły opuszczone) Z kratą ochronną Wolny skok wideł Bez kraty ochronnej Kąt nachylenia stopnie 3/3 3/3 Udźwig bez przesuwu bocznego przy 500 LC lb kg Udźwig z przesuwem bocznym przy 500 LC lb kg Ciężar wózka (bez ładunku) lb kg Wyposażenie opcjonalne Widły () 15 / 18D-9S : 750; 850; 900 (stand.); 1050; 1200; 1350; 20D-9S : 900 (stand.); 950; 1000; 1050; 1150; 1200; 1350; ; 1600 Nakładki na koła () 1300; ; 1700 Przesuw boczny, wbudowany przesuw boczny Ogumienie : Pneumatyczne (stand.) / pełne / bez bieżnika Główny zawór sterujący : suwakowy 2-drogowy, suwakowy 3-drogowy (stand.), suwakowy 4-drogowy Pokrywa dolna Wskaźnik obciążenia Światła robocze tylne (LED) Lampa obrotowa LED (niebieska, czerwona, żółta) Automatyczny system poziomowania wideł Fotel : podłokietnik, podgrzewanie fotela, ładunkowe oparcie fotela, klamra pasa bezpieczeństwa Wskaźnik temperatury/ciśnienia pompy hydraulicznej na monitorze Przełącznik do odłączania akumulatora (przełącznik główny) OPSS (jazdy, masztu) Wyłącznik awaryjny Gaśnica Filtr wstępny * Wymienione w niejszej broszurze opcje mogą ulec zmianie w celu poprawy działania wózka widłowego. HYUNDAI WÓZEK WIDŁOWY 13

14 Nowa seria 9 Wymiary * Podane w niejszej broszurze specyfikacje elementów opcjonalnych mogą ulec zmianie. Specyfikacja Identyfikacja 1. 1 Producent Hyundai 1. 2 Typ 15D-9S 18D-9S 20D-9S 1. 3 Napęd: elektryczny, silnik diesla, silnik benzynowy, silnik na gaz, ręczny DIESEL DIESEL DIESEL 1. 4 Rodzaj obsługi: ręczna, piesza, stojąca, siedząca, przenoszenie zamówień Siedząca Siedząca Siedząca 1. 5 Udźwig / udźwig znamionowy (standard) Q (kg) Odległość do ciężkości środka ładunku c () Odległość od środka osi napędu do czoła wideł x () Rozstaw osi y () Masy 2. 1 Ciężar roboczy (z akumulatorem) kg Obciążenie osi, obciążony przód/tył kg 3803 / / / Obciążenie osi, bez obciążenia przód/tył kg 1353 / / / 1951 Koła, podwozie 3. 1 Opony: pełne gumowe, superelastyczne, pneumatyczne, poliuretanowe pneumatyczne pneumatyczne pneumatyczne 3. 2 Rozmiar opon, przód (Ø x szerokość) PR PR PR 3. 3 Rozmiar opon, tył (Ø x szerokość) PR PR PR 3. 5 Koła, liczba przód / tył (x = koła napędzane) 2 X / 2 2 X / 2 2 X / Rozstaw kół, przód b10 () Rozstaw kół, tył b11 () Podstawowe wymiary 4. 1 Maszt/kąty przechyłu wideł przód/tył Stopni 6 / 10 6 / 10 6 / Wysokość opuszczonego masztu (standard) h1 () 4. 3 Wolny skok h2 () Wysokość podnoszenia (standard) h3 () Wysokość wysuniętego masztu (standard) h4 () Wysokość osłony kaby (niska - opcja / wysoka - opcja) h5 () Wysokość siedziska/wysokość stanowiska h7 () Wysokość sprzęgania haka holowniczego h10 () Całkowita długość l1 () Długość do czoła wideł l2 () Całkowita szerokość b1 () Wymiary wideł l x e x s () 900 x 100 x x 100 x x 100 x Karetka wideł ISO 2328, klasa / typ A,B 2A 2A 2A Szerokość karetki wideł b3 () Prześwit, wózek z ładunkiem, pod masztem m1 () Prześwit, środek rozstawu osi m2 () Szerokość korytarza roboczego dla palet 1000 x 1200 w poprzek (D x SZ) Ast () Szerokość korytarza roboczego dla palet 800 x 1200 wzdłuż (SZ x D) Ast () Promień skrętu Wa () Osiągi 5. 1 Prędkość jazdy, z ładunkiem / bez ładunku (1/2) km/h 19,4 19,4 19, Prędkość podnoszenia, z ładunkiem / bez ładunku /s 620 / / / Prędkość opuszczania, z ładunkiem / bez ładunku /s 500 / / / Maks. siła uciągu, z ładunkiem kg Maks. zdolność pokonywania wzniesień, z ładunkiem % 32,9 29,5 27, Hamulec główny Silnik Mechanicznie / Mokry Mechanicznie / Mokry Mechanicznie / Mokry 6. 1 Producent silnika / typ Kubota V2203 Kubota V2203 Kubota V Moc silnika zgodnie z ISO 1585 kw/obr./m 30,8 / ,8 / ,8 / Prędkość obrotowa kg.f.m/obr./m 14,3 / ,3 / ,3 / Liczba cyldrów / pojemność skokowa EA/cc 4 / / / Zużycie paliwa zgodnie z cyklem VDI l/h N/A N/A 2.6 Inne dane 8. 2 Ciśnienie robocze (główne / osprzęt) bar 186 / / / HYUNDAI WÓZEK WIDŁOWY

15 Udźwig 15D-9S 18D-9S 20D-9S Ładunek (kg) V 3,0 (3,3) m MASZT V 5,0 m MASZT V 5,5 m MASZT TF/TS 4,3 m MASZT TF/TS 4,7 m MASZT TF/TS 7,0 m MASZT Ładunek (kg) V 3,0 (3,3) m MASZT V 5,0 m MASZT TF/TS 4,3 m MASZT V 5,5 m MASZT TF/TS 4,7 m MASZT TF/TS 7,0 m MASZT Ładunek (kg) V 3,0 (3,3) m MASZT V 5,0 m MASZT V 5,5 m MASZT TF/TS 4,3 m MASZT TF/TS 4,7 m MASZT TF/TS 7,0 m MASZT Odległość środka ciężkości () Odległość środka ciężkości () Odległość środka ciężkości () 1200 V 3,0 m MASZT V 3,3 m MASZT V 3.5 m MASZT 1800 V 3,0 m MASZT V 3,3 m MASZT V 3,5 m MASZT V 3,0 m MASZT V 3,3 m MASZT V 3.5 m MASZT Ładunek WEIGHT (kg) Ładunek (kg) Ładunek (kg) Odległość LOAD środka CENTER ciężkości () () Odległość LOAD środka CENTER ciężkości () () Odległość LOAD środka CENTER ciężkości () () Różnorodny osprzęt Przesuw boczny Widły na zawiasach Łyżka na zawiasach Obracane widły Chwytak pchająco-ciągnący Obracany zacisk do rolek Stabilizator ładunku Zacisk do kartonów Chwytak do obracania palet Zacisk do beczek Zacisk do bel Widły do wysuwania ładunku Pozycjoner wideł HYUNDAI WÓZEK WIDŁOWY 15

16 * Wyposażenie standardowe i opcjonalne może być różne. Aby uzyskać więcej formacji, należy skontaktować się z dealerem firmy Hyundai. Maszyna może różnić się od przedstawionej zgodnie z międzynarodowymi normami. * Zdjęcia mogą obejmować osprzęt roboczy i wyposażenie dodatkowe niedostępne w Twoim rejonie. * Materiały i dane techniczne mogą ulec zmianie bez uprzedniego powiadomienia. * Wszystkie wartości w jednostkach zostały zaokrąglone do pełnych funtów lub cali. KONTAKT PL Rev 0
