n Fotografia mo e przedstawiaç wyposa enie opcjonalne. 20D/25D/30D/33D-7E WÓZKI WID OWE HYUNDAI Z SILNIKIEM DIESLA przyjazne dla Êrodowiska

Transkrypt

1 n Fotografia mo e przedstawiaç wyposa enie opcjonalne. 20D/25D/30D/33D-7E WÓZKI WID OWE HYUNDAI Z SILNIKIEM DIESLA przyjazne dla Êrodowiska

2 WÓZKI WID OWE Model Excellent Nowe kryteria dla wózków wid owych Hyundai korzystajàc z serii 7E przedstawia nowà lini wózków wid owych z silnikiem diesla. Wspania a moc i wydajnoêç zwi kszy zyski Paƒstwa firmy. n Fotografia mo e przedstawiaç wyposa enie opcjonalne. 02

3 03

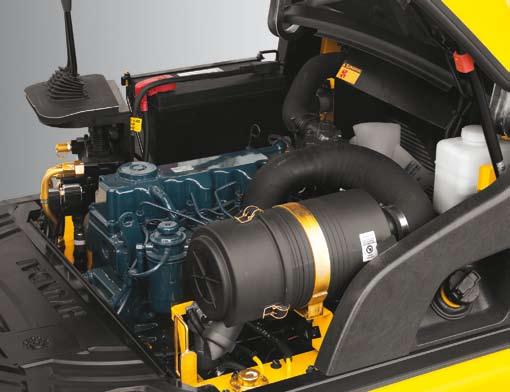

4 Du a moc i wydajnoêç Silnik o du ej mocy KUBOTA V3600 Silnik JakoÊç silnika Kubota V3600 potwierdzona wynikami rynkowymi zapewnia niezrównane osiπgi, ywotnoêç oraz dodatkowπ wartoêç wózka widπowego. Moc 48 kw to wi cej ni potrzeba do solidnego wykonania ka dej pracy, zarówno przy u yciu maszyny standardowej jak i wyposa onej w dodatkowe urzπdzenia. (EPA Int.Tier-4 / EU Stage IIIA Certified) 48 kw / 2300 obr./min. NajnowoczeÊniejszy uk ad hydrauliczny Najnowsza konstrukcja uk adu hydraulicznego du ej mocy zawiera ciche zawory sterujàce i skraca czas reakcji podczas pracy, zwi kszajàc wydajnoêç i trwa oêç. Si ownik podnoszenia Si ownik pochylenia Dolny zawór bezpieczeƒstwa Zawór regulujπcy Regulator przep ywu Zawór sterujπcy SiΠownik ukπadu kierowniczego Zawór priorytetowy Pompa hydrauliczna Filtr Zbiornik Szybka i stabilna wydajność Dzięki możliwości szybkiego podnoszenia i opuszczania masztu, jak również jego pochylania do przodu i do tyłu, wózek zapewnia najlepsze warunki pracy podczas załadunku oraz rozładunku. Kiedy wózek jest całkowicie załadowany, aby zapewnić pełne bezpieczeństwo, prędkość opuszczania masztu jest dokładnie kontrolowana przez zawór sterujący. 04

5 Prawdziwy talent, Nowy mistrz w miejscu pracy! Dzi ki pπynnej i wydajnej pracy oraz ergonomicznej konstrukcji wózki serii 20/25/30/33D-7E idealnie speπnià paƒstwa potrzeby Zwi kszony kàt pochylania masztu Wykorzystanie kàta pochylenia masztu wynoszàcego 6 stopni do przodu i 10 stopni do ty u oferuje operatorowi bezpiecznà i dynamicznà platform do za adunku i roz adunku. Układ mokrych hamulców tarczowych Układ mokrych hamulców tarczowych jest praktycznie bezobsługowy i w pełni zabudowany w celu ochrony przed pyłem i wodą. Wi ksza szybkoêç jazdy i zdolnoêç pokonywania wzniesieƒ Silnik du ej mocy zapewnia wi ksze przyspieszenie, lepszà zdolnoêç pokonywania wzniesieƒ i wi kszà szybkoêç jazdy w dowolnie trudnym terenie czy na pochyπoêci. n Fotografia mo e przedstawiaç wyposa enie opcjonalne. Ca kowicie hydrostatyczny uk ad wspomagania kierownicy Hydrauliczny uk ad wspomagania kierownicy zawsze gwarantuje p ynne i elastyczne sterowanie, zapobiegajàc przejêciu poza graniczne po o enie kierownicy i jej zbyt szybkiemu ruchomi powrotnemu. Blokada pochylenia ZdolnoÊç pokonywania wzniesieƒ (zaπadowany) 20D-7E 25D-7E 43,1% 37,3% 30D-7E 33D-7E 29,9% 27,6% SzybkoÊç jazdy (bez Πadunku) 20D-7E 25D-7E 18,8 km/h 18,8 km/h 30D-7E 33D-7E 19,7 km/h 19,7 km/h Blokada podnoszenia Blokada nap{du OPSS (System Wykrywania ObecnoÊci Operatora) Pochylanie, podnoszenie i obni anie masztu za pomocà odpowiednich przyrzàdów sterujπcych nie jest mo liwe, kiedy operator ustawiony jest w nieprawid owej pozycji. (opcja) 05

6 Wygodna obsπuga Regulowana kierownica Kierownica wraz z przyciskiem klaksonu jest regulowana przy pomocy dźwigni po prawej stronie, co zapewnia najwygodniejszą pozycję dla operatora. Łatwa w obsłudze i bezpieczna dźwignia zmiany biegów Jedna dźwignia po lewej stronie kolumny kierownicy zapewnia operatorowi szybką i łatwą kontrolę prędkości i kierunku jazdy. Silnik można uruchomić jedynie, gdy dźwignia znajduje się w położeniu neutralnym. Wielofunkcyjna dêwignia z prze àcznikami Wielofunkcyjna dêwignia zapewnia atwy dost p do Êwiate i klaksonu. n Fotografia mo e przedstawiaç wyposa enie opcjonalne. Szybka reakcja dêwigni sterowania Do precyzyjnego, bezpiecznego i wydajnego sterowania wymagany jest tylko minimalny wysiπek operatora. Ergonomiczne rozmieszczenie pedaπów W oparciu o in ynieri wykorzystujàcà najnowszà wiedz o ergonomii, pedaπy hamulca, gazu i powolnego poruszania zostaπy umieszczone w poπo eniu optymalnym dla wygody operatora. Uchwyt na kubek i schowek Dla wygody operatora w kabinie znajdują się dodatkowe schowki. 06

7 Ergonomia motywuje planowanie przestrzeni użytkowej! Konstrukcja oparta o ergonomi zmniejsza zm czenie i zwi ksza wydajnoêç operatora. Przyjazne dla u ytkownika wskaêniki i wodoodporny panel wskaêników 1 Kontrolka hamulca postojowego 2 Kierunkowskazy 3 Kontrolka niskiego poziomu paliwa 4 Kontrolka niskiego poziomu oleju silnikowego 5 Kontrolka zbyt wysokiej temperatury oleju przekπadni 6 Kontrolka ostrzegawcza akumulatora 7 Kontrolka ostrzegawcza filtra powietrza 8 Kontrolka ÊwiatΠa roboczego 9 Kontrolka odwadniacza J Kontrolka podgrzewacza K Wskaênik temperatury wody L Wskaênik poziomu paliwa M Licznik godzin N Kontrolka silnika O Ostrze enie o niezapi tym pasie bezpieczeƒstwa P Ostrze enie OPSS atwo regulowany fotel pneumatyczny Atrakcyjne i regulowane siedzenie, zaprojektowane ergonomicznie, zapewnia komfort, bezpieczeƒstwo i trwaπoêç. Mocowanie osłony głowy z pełną amortyzacją Najnowszy ukπad zawieszenia hydraulicznego, wykorzystujàcy antywibracyjny izolator gumowy, zostaπ zamontowany pomi dzy konstrukcjà kabiny a ramà wózka, co zmniejsza drgania i obni a poziom haπasu podczas jazdy. Pozwala to zmniejszyç zm czenia operatora i zwi kszyç bezpieczeƒstwo obsπugi wózka. Nowa, lepsza widocznoêç zapewniajàca bezpiecznà obsπug Bezpieczeƒstwo i precyzja pracy operatora sà zwi kszone dzi ki masztowi zapewniajàcemu szersze pole widzenia. 07

8 Wytrzyma oêç i bezpieczeƒstwo WytrzymaΠa osπona kabiny OsΠona kabiny speπnia wymogi EWG i ANSI i chroni operatora podczas niebezpiecznych zadaƒ. Bezpieczeƒstwo dzi ki wysokiej trwaπoêci! Podczas projektowania wózka priorytetami byπy bezpieczeƒstwo i trwaπoêç. Hamulec postojowy Obsługa zapadkowego hamulca postojowego jest duża łatwiejsza dla operatora. Wysoce trwała elektryczna przekładnia mocy Przekładnia zapewnia wysoką prędkość jazdy oraz cichą jazdę nawet przy wysokim obciążeniu i zwiększa wydajność pracy. Du y stopieƒ i ràczka Szeroki, otwarty stopieƒ daje wygod i bezpieczeƒstwo podczas wsiadania do wózka i wysiadania. 08

9 Ulepszona konserwacja części elektrycznych Ró ne komponenty ukπadu elektrycznego zostaπy umieszczone razem, aby uπatwiç wykonywanie regularnych czynnoêci konserwacyjnych. Kompensatory Kompensatory pochπaniajà drgania i zmniejszajà haπas generowany przez ukπad wydechowy i zwi kszajà jego trwaπoêç. n Fotografia mo e przedstawiaç wyposa enie opcjonalne. Wysoce wytrzymaπa rama jednocz Êciowa Wysoce wytrzymaπa rama jednocz Êciowa, opracowana na podstawie precyzyjnej analizy strukturalnej, gwarantuje trwaπoêç i bezpieczeƒstwo. Jasne, osπoni te reflektory Jasne, osπoni te reflektory zostaπy wyregulowane, aby poprawiç widocznoêç w ciemnoêci. 130mm PrzeÊwit pod wózkiem Silnik i przekπadnia sà zmontowane poziomo i umieszczone wysoko w ramie, w celu ochrony tych kosztownych elementów podczas pracy na nierównym podπo u. 09

10 atwa konserwacja dla wi kszej ywotnoêci Filtr powietrza monitorowany elektronicznie Czujnik filtra powietrza informuje operatora o zatkaniu filtra powietrza i umożliwia wymianę filtra przed jego uszkodzeniem. atwa konserwacja i kontrola oleju Poziom oleju w przekπadni mo na Πatwo sprawdziç bez potrzeby demonta u. Scentralizowany ukπad uπatwiajàcy obsπug technicznà! Idealny ukπad cz Êci zapewnia Πatwy dost p i wygod podczas obsπugi i konserwacji. Zbiornik płynu hamulcowego Łatwo widoczny i dostępny zbiornik przyspiesza codzienne kontrole. atwa wymiana filtra powietrza Filtr powietrza jest Πatwo dost pny do czyszczenia lub wymiany. PrzenoÊna pokrywa nasuwana atwo dost pna i niewielka skrzynka bezpieczników uπatwia ich kontrol Obrotowa instalacja akumulatora Aluminiowa chłodnica zapewnia doskonałą ochronę przed gorącem Kontrola stanu oleju silnikowego Wlew paliwa zamykany kluczykiem 10

11 Dane techniczne masztu Typ masztu WysokoÊç spoczynkowa wideπ (mm) Maksymalna wysokoêç wideπ (mm) Podnoszenie swobodne (mm) Bez oparcia Z oparciem Kàt nachylenia (Stopieƒ) Udêwig bez ukπadu przesuwania bocznego na wys. 500 mm LC Opona pojedyncza Opona podwójna Udêwig z ukπadem przesuwania bocznego na wys. 500 mm LC Opona pojedyncza Opona podwójna Opona pojedyncza Ci ar wπasny (kg) Opona podwójna 2-etapowe ograniczone podnoszenie swobodne 2-etapowe peπne podnoszeni swobodne 3-etapowe peπne podnoszenie swobodne 20/25D-7E 30D-7E 20/25/ 30/33D-7E 20/25D-7E 30D-7E 20/25D-7E 30D-7E Naprzód Wstecz 20D-7E 25D-7E 30D-7E 20D-7E 25D-7E 30D-7E 20D-7E 25D-7E 30D-7E 20D-7E 25D-7E 30D-7E 20D-7E 25D-7E 30D-7E 20D-7E 25D-7E 30D-7E V *V V V V V V V V VF VF TF TF TF TF TF TF TF TF TF TF Typ masztu WysokoÊç spoczynkowa wideπ (mm) Maksymalna wysokoêç wideπ (mm) Podnoszenie swobodne (mm) Bez oparcia Z oparciem Kàt nachylenia (Stopieƒ) Udêwig bez ukπadu przesuwania bocznego na wys. 500 mm LC Opona pojedyncza Opona podwójna Udêwig z ukπadem przesuwania bocznego na wys. 500 mm LC Opona pojedyncza Opona podwójna Opona pojedyncza Ci ar wπasny (kg) Opona podwójna 2-etapowe ograniczone podnoszenie swobodne 2-etapowe peπne podnoszeni swobodne 3-etapowe peπne podnoszenie swobodne 33D-7E 33D-7E 33D-7E 33D-7E Naprzód Wstecz 33D-7E 33D-7E 33D-7E 33D-7E 33D-7E 33D-7E V *V V V V V V V V VF VF TF TF TF TF TF TF TF TF TF TF Udêwig * Standard Obciπ enie (kg) Obciπ enie (kg) Obciπ enie (kg) Obciπ enie (kg) Ârodek ci koêci obciπ enia (mm) Ârodek ci koêci obciπ enia (mm) Ârodek ci koêci obciπ enia (mm) Ârodek ci koêci obciπ enia (mm) 3,0 ~ 4,0 m MASZT 4,3 ~ 5,0 m MASZT 3,0 ~ 4,0 m MASZT 4,3 ~ 5,0 m MASZT 3,0 ~ 4,0 m MASZT 4,3 ~ 5,0 m MASZT 2,9 ~ 3,9 m MASZT 4,2 ~ 4,9 m MASZT 11

12 Wymiary Specyfikacja Identyfikacja 1.1 Producent Hyundai Hyundai Hyundai Hyundai 1.2 Typu 20D-7E 25D-7E 30D-7E 33D-7E 1.3 Nap d: elektryczny, silnik diesla, silnik benzynowy, silnik na gaz, r czny DIESEL DIESEL DIESEL DIESEL 1.4 Rodzaj obsπugi: r czna, piesza, stojàca, siedzàca, przenoszenie zamówieƒ W pozycji siedzàcej W pozycji siedzàcej W pozycji siedzàcej W pozycji siedzàcej 1.5 Udêwig / udêwig znamionowy (standard) kg OdlegΠoÊç do Êrodka Πadunku c mm OdlegΠoÊç do Êrodka Πadunku, od Êrodka osi nap du do wideπ x mm Rozstaw osi y mm Masy 2.1 Masa robocza (Opona pojedyncza / Opona podwójna) kg 3604 / ,894 / 3, / / Obcià enie na oê, zaπadowany przód / tyπ (Opona pojedyncza / Opona podwójna) kg (4847 / 757) / (4992 / 716) (5579 / 815) / (5726 / 773) (6450 / 961) / (6544 / 922) (6885 / 1238) / (6985 / 1197) h4 2.3 Obcià enie na oê, niezaπadowany przód / tyπ (Opona pojedyncza / Opona podwójna) kg (1683 / 1921) / (1818 / 1890) (1623 / 2271) / 1759 / 2239) (1748 / 2,663) / (1836 / 2630) (1713 / 3110) / (1806 / 3076) h3 c KoΠa, podwozie h1 h5 3.1 Opony: peπne gumowe, superelastyczne, pneumatyczne, poliuretanowe Pneumatyczne Pneumatyczne Pneumatyczne Pneumatyczne Q h7 3.2 Rozmiar opon, przód PR / PR PR / PR PR / PR PR / PR S h2 I m1 x m2 y I2 h Rozmiar opon, tyπ PR PR PR PR 3.5 KoΠa, liczba przód / tyπ (x = koπa nap dzane) (Opona pojedyncza / Opona podwójna) (2x / 2) / (4x / 2) (2x / 2) / (4x / 2) (2x / 2) / (4x / 2) (2x / 2) / (4x / 2) 3.6 Rozstaw opon, przód mm 965 / 1152, / 1152, / 1152, / 1152,50 I1 3.7 Rozstaw opon, tyπ mm Podstawowe wymiary 4.1 Maszt / pochylanie karetki wideπ przód / tyπ stopni 6 / 10 6 / 10 6 / 10 6 / WysokoÊç opuszczonego masztu (standard) h1 mm Podnoszenie swobodne h2 mm WysokoÊç podnoszenia (standard) h3 mm WysokoÊç wysuni tego masztu (standard) h4 mm Wysokość osłony operatora h5 mm WysokoÊç siedzenia h7 mm WysokoÊç sprz gania h10 mm DΠugoÊç caπkowita l1 mm DΠugoÊç do przodu wideπ l2 mm CaΠkowita szerokoêç (Opona pojedyncza / Opona podwójna) b1 mm 1160 / / / / Wymiary wideπ (hakowe) S x E x L mm 1050 x 100 x x 100 x x 125 x x 125 x 45 b Karetka wideπ ISO 2328, klasa / typ A, B II/ A II/ A II/ A II/ A I6 e 4.24 SzerokoÊç karetki wideπ b12 mm PrzeÊwit, zaπadowany, pod masztem m1 mm b PrzeÊwit, Êrodek rozstawu osi m2 mm SzerokoÊç korytarza roboczego dla palet 1000 x 1200 w poprzek (D x SZ) Ast mm SzerokoÊç korytarza roboczego dla palet 800 x 1200 na dπugoêç (SZ x D) Ast mm Promieƒ skr tu Wa mm b OdlegΠoÊç najmniejszego punktu obrotu b13 mm Osiàgi Ast 5.1 SzybkoÊç jazdy, bez Πadunku km/h 18,8 18,8 19,7 19,7 5.2 SzybkoÊç podnoszenia, z Πadunkiem / bez Πadunku mm/s 560 / / / / SzybkoÊç opuszczania, z Πadunkiem / bez Πadunku mm/s 500 / / / / SiΠa uciàgu, z Πadunkiem kg ZdolnoÊç pokonywania wzniesieƒ, z Πadunkiem / bez Πadunku % 43,1 / 24,9 37,3 / 22,2 29,9 / 21,0 27,6 / 19,6 5.9 Czas przyspieszenia, z Πadunkiem / bez Πadunku (10 m) sekund NA NA NA NA wa 5.10 Hamulec gπówny Hydrauliczne Hydrauliczne Hydrauliczne Hydrauliczne Silnik 6.1 Producent silnika / typ KUBOTA V3600 KUBOTA V3600 KUBOTA V3600 KUBOTA V Moc silnika zgodnie z ISO 1585 kw Obroty znamionowe 1/min Liczba cylindrów / pojemnoêç skokowa anz/cm 3 4 / / / / Zu ycie paliwa zgodnie z cyklem VDI (litry)/h 2,1 2,2 2,5 2,8 Inne dane Typ kontroli nap du Przetwornik momentu obrotowego Przetwornik momentu obrotowego Przetwornik momentu obrotowego Przetwornik momentu obrotowego 8.2 CiÊnienie robocze dla osprz tu bar 205 / / / / Obj toêç oleju dla osprz tu (litry) Poziom haπasu zgodnie z DIN db (A) Wyposa enie standardowe i opcjonalne mo e byç ró ne. Aby uzyskaç wi cej informacji, prosz skontaktowaç si z dealerem firmy Hyundai. Przedstawiona maszyna mo e ró niç si od rzeczywistej zgodnie z mi dzynarodowymi normami. Wszystkie miary USA zostaπy zaokràglone do najbli szego peπnego funta lub cala. MateriaΠy i dane techniczne podlegajà zmianie bez uprzedzenia. MATERIAL HANDLING KONTAKT PL Rev 0
