1 CGLine System monitorowania opraw indywidualnych CEAG Notlichtsysteme GmbH /1

2 CGLine System monitorowania opraw indywidualnych Każda oprawa jest ważna. Tylko sprawnie funkcjonujące oprawy oświetlenia awaryjnego spełniają swoja rolę w przypadku zaniku oświetlenia podstawowego. Nawet jedna uszkodzona oprawa oświetlenia awaryjnego (np. na klatce schodowej bez oświetlenia dziennego) może doprowadzić do poważnego zagrożenia zdrowia lub życia ludzkiego. Z tego też powodu konieczne są ciągłe przeglądy instalacji oświetlenia awaryjnego. Sieć TEST Funkcje μp-kontroler Ładowarka Serwis, konserwacja i kontrola Tylko regularne przeglądy gwarantują bezpieczne funkcjonowanie całego systemu. Wiąże się to jednak z dużym nakładem czasu i kosztami. Mikroprocesor umieszczony w każdej oprawie monitoruje i steruje jej funkcjami. Zaplanowane kontrole stanu technicznego jak: testy funkcjonalne czy kontrola pojemności akumulatorów przebiegają automatycznie. Wyniki testów są wyświetlane przez 3 kolorowe kontrolki LED umieszczone na obudowie oprawy. Wskazania kontrolek LED: Stan pracy LED zielona LED żółta LED czerwona oprawa sprawna praca awaryjna opóźnienie wyłączenia (miga pracy awaryjnej zielona i żółta) oprawa w teście funkcjonalnym oprawa w teście akumulatora uszkodzona ładowarka błąd testu funkcjonalnego zbyt krótki czas świecenia uszkodzona świetlówka blokada pracy awaryjnej = LED zgaszona; = LED świeci; = LED miga; = LED błyska test funkcjonalny i akumulatora: Przycisk testowy Funkcje przycisku LED LED LED zielona żółta czerwona 1 sek. < t < 5 sek. test funkcjonalny wł. t > 5 sek. test akumulatora (wł./wył.). przerwanie testu (1s) akumulatora t > 10 sek. reset oprawy (1s) (1s) (1s) = LED świeci do 1s; = LED zgaszona; = LED miga; = LED błyska CEAG Notlichtsysteme GmbH /2

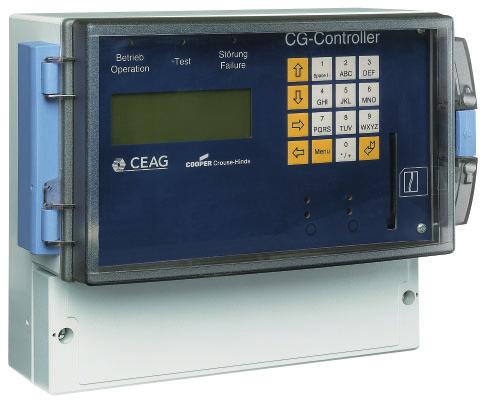

3 CGLine System monitorowania opraw indywidualnych Kontroler CG LINE 400 Monitorowanie centralne z historią zdarzeń Służy do monitorowania i sterowania rozbudowanym systemem opraw oświetlenia awaryjnego. W systemie CG LINE nie ma potrzeby ręcznego adresowania opraw. Centrala monitorująca jest wyposażona w funkcję automatycznego wyszukiwania opraw z fabrycznie nadanymi numerami identyfi kacyjnymi co sprawia, że uruchomienie systemu po jego zainstalowaniu jest bardzo proste. Użytkownik może także nadać oprawom w centrali własne numery zgodne z planem instalacji elektrycznej. Kontroler CG LINE 400 monitoruje i steruje centralnie do 400 opraw oświetlenia awaryjnego. Wyniki testów komunikowane są na wyświetlaczu ze wskazaniem: ID oprawy, adresu nadanego, opisu tekstowego oprawy, rodzaju uszkodzenia oraz daty i godziny. Wszystkie zdarzenia są przechowywane w pamięci przez okres min. 2 lat. System CG LINE 400 redukuje koszty przeprowadzania testów do minimum. Wygodna konfiguracja systemu i odczyt historii zdarzeń na komputerze PC Karta SMART MEDIA umożliwia użytkownikowi konfi gurowanie ustawień i odczyt historii zdarzeń na komputerze PC. Każdej oprawie można przyporządkować (do 20 znaków tekstowych) ważne informacje takie jak: miejsce montażu, rodzaj oprawy, typ źródła światła, typ akumulatora itp. Dane zawarte w historii zdarzeń mogą być dowolnie sortowane według: daty, godziny i rodzaju uszkodzenia. Można je także drukować. CEAG Notlichtsysteme GmbH /3

4 CGLine System monitorowania opraw indywidualnych System centralnego monitorowania opraw indywidualnych CGLINE linia 4 ID: A0 08 F0 ID: C0 0E A2 ID: EF A0 3D ID: 4 FC A linia 3 ID: DC 57 FA ID: BE EC 7B ID: 2F 24 BC ID: ED 3C 8B linia 2 ID: EE F8 CD ID: 9F F0 FC ID: 0F ED 2F ID: CD 4F 7A linia 1 ID: 4F E7 44 ID: F 45 AB ID: 7D BD 1C ID: 1C D0 EF Kontroler CG LINE 400 Konfi guracja systemu i historia zdarzeń na karcie SMART MEDIA Zalety systemu Instalacja numery ID nadane fabrycznie (bez ręcznego adresowania) funkcja automatycznego wyszukiwania opraw indywidualny opis każdej oprawy dowolne przyporządkowanie numerów użytkowych przenośna pamięć konfi guracyjna Obsługa automatyczne testy funkcjonalne i akumulatorów sygnalizacja stanu systemu i opraw poprzez kontrolki LED wyniki testów opisane tekstowo historia zdarzeń z ostatnich 2 lat odczyt i drukowanie historii zdarzeń za pomocą komputera PC oprawy wykonują testy funkcjonalne i akumulatorów niezależnie od podłączenia sieci komunikacyjnej (funkcja autotestu) CEAG Notlichtsysteme GmbH /4

5 CGLine 400 Centrala monitorująca Kontroler CGLine 400 Kontroler CGLine 400 Kontroler CGLine służy do centralnego monitorowania opraw oświetlenia awaryjnego z indywidualnymi akumulatorami: steruje i monitoruje do 400 opraw funkcja automatycznego wyszukiwania opraw automatyczne testy funkcjonalne i akumulatorów wyniki testów opisane szczegółowo z podaniem numeru ID, przyporządkowanego adresu, opisu tekstowego oprawy i rodzaju uszkodzenia historia zdarzeń zgodnie z VDE 0108/10.89: zapis zdarzeń i wyników testów z okresu ostatnich 2 lat opis stanu każdej oprawy bezpotencjałowe złącze do następujących funkcji: praca awaryjna test funkcjonalny test akumulatora błąd komunikacji uszkodzona oprawa uszkodzona ładowarka w oprawie hasło dostępu dowolne przyporządkowanie adresów użytkowych oraz opis tekstowy każdej oprawy (20 znaków na każdą oprawę) przenośna karta pamięci do zapisu i przechowywania konfi guracji systemu oraz historii zdarzeń konfi guracja systemu oraz odczyt historii zdarzeń możliwy na komputerze PC z oprogramowaniem CEAG Przenośna karta pamięci SMC Dane techniczne Wymiary w mm (W x S x G) 184 x 240 x 112 Obudowa tworzywo RAL 7035, z przezroczystym kloszem Stopień szczelności obudowy (IEC 529) IP 5 Zasilanie 230 V 50 Hz / 24 V DC Klasa ochronności II Temperatura otoczenia -5 C do + 40 C Złącza 2,5 mm 2 Wyświetlacz podświetlany, alfanumeryczny (4 x 20 znaków tekstowych) Klawiatura foliowa 4 x 4 Złącze sygnalizacyjne 1 x UM, 24 V 0,5 A; dowolnie programowalne Kontrolki LED sieć / test / awaria Komputer PC z oprogramowaniem CEAG do programowania i odczytu danych z karty SMC Dane dotyczące zamówienia Typ Opis Nr zamówienia Kontroler CGLine 400 Karta pamięci SMC (dodatkowa karta) Ze złączem komunikacyjnym CG-S i kartą SMART MEDIA karta SMART MEDIA 128 MB, 3,3 V sformatowana do CG LINE Adapter 3,5 do programowania karty SMART MEDIA Oprogramowanie Do obsługi karty kontrolera CGLine CEAG Notlichtsysteme GmbH /5

6 CGLine System monitorowania opraw indywidualnych System centralnego monitorowania opraw indywidualnych CGLINE400. Instalacja przesyłu danych linia 4 ID: A0 08 F0 ID: C0 0E A2 ID: EF A0 3D ID: 4 FC A linia 3 ID: DC 57 FA ID: BE EC 7B ID: 2F 24 BC ID: ED 3C 8B linia 2 ID: EE F8 CD ID: 9F F0 FC ID: 0F ED 2F ID: CD 4F 7A linia 1 ID: 4F E7 44 ID: F 45 AB ID: 7D BD 1C ID: 1C D0 EF Przewód do przesyłu danych 2 żyłowy, nieekranowany dowolna topologia instalacji Długość przewodu komunikacyjnego Przekrój Długośc w linii suma 4 linii 0,5 mm m 1800 m 1,0 mm m 300 m 1,5 mm m 5400 m Parametry elektryczne Zasilanie Max. dopuszczalny spadek napięcia Natężenie 22,5 V DC 13 V 400 ma CEAG Notlichtsysteme GmbH /

7 Indywidualne oprawy do systemu monitorowania CGLine Oprawy oświetlenia awaryjnego serii CG LINE to estetyka wykonania i bezpieczeństwo. Nowoczesne wzornictwo i szeroki wybór asortymentu umożliwiają wyposażenie każdego rodzaju budynku. Kontroler CGLine 400 posiada funkcję automatycznego wyszukiwania opraw z fabrycznie nadanymi numerami adresowymi co ułatwia uruchomienie systemu i eliminuje pracochłonny proces ręcznego adresowania. Wyniki automatycznych testów funkcjonalnych i akumulatorowych wyświetlane są bezpośrednio na każdej oprawie. Oprawy z odpowiednio zaprojektowanymi odbłyśnikami równomiernie oświetlają drogę ewakuacyjną. Indywidualny numer identyfikacyjny każdej oprawy Automatyczny test funkcjonalny i akumulatora 3 kolorowe kontrolki LED informujące o stanie oprawy oprawy w standardzie przystosowane do pracy awaryjno-sieciowej odbłyśniki opraw zaprojektowane w laboratorium CEAG krzywe rozsyłu i podświetlenie piktogramów zgodne z DIN/EN/PN-EN oprawy zgodne z PN-EN CEAG Notlichtsysteme GmbH /7

8 Oprawy oświetlenia awaryjnego Style Variant CGLine Wymiary w mm z kloszem SL z piktogramem PL Dane techniczne do systemu CGLine Zasięg rozpoznawania 32 m Strumień światła ΦE/ΦN pod koniec okresu pracy awaryjnej 40 % Material obudowa poliwęglan (szary), RAL 7035 Sposób montażu do ściany lub sufi tu Wymiary w mm (D x W x G) 342 x 200 x 8 Waga /D 1,7 kg /D 1,9 kg Akumulator wielokrotnego ładowania, bezobsługowy Czas pracy awaryjnej 1 h Ni-Cd 3, V / 1,5 Ah Czas pracy awaryjnej 3 h Ni-Cd 3, V / 4,0 Ah Złącza 2,5 mm 2 Zasilanie 230 V 50 Hz Pobór mocy 1 VA Źródło światła 8 W/T1, 450 Im Klasa ochronności II Stopień szczelności IP 41 (IP 54 jako opcja) Temperatura otoczenia praca awaryjno-sieciowa praca awaryjna 5 C do +30 C 0 C do +35 C Typ Dane dotyczące zamówienia /D CGLine /D CGLine Akcesoria Czas pracy awaryjnej (h) akumulator 1h / 3, V/1,5 Ah 3h / 3, V/4,0 Ah Opis Nr zamówienia Oprawa z kloszem, 3 piktogramami PR, PL, PU i układem autotestu Oprawa z kloszem, 3 piktogramami PR, PL, PU i układem autotestu Typ Opis Nr zamówienia Siatka ochronna Zestaw IP 54 Zestaw IP Parametry rozsyłu światła Tabela danych dla E = 1,0 lx (0,5 lx) z kloszem przezroczystym Odległości (m) Wysokość montażu (m) Sposób montażu L1 L2 L3 L4 2,5 do sufi tu 2,5 (3,2),4 (8,0) 4,4 (5,7) 11,4 (13,8) 3,0 w osi drogi ewakuacyjnej 2,5 (3,4),8 (8,) 4,5 (,1) 12,0 (15,2) 4,0 2,2 (3,5) 7,0 (9,4) 4,1 (,4) 12, (1,8) 5,0 1,4 (3,3), (9,8) 3,3 (,0) 11,8 (17,8) 2,0 do ściany 2, (3,1),2 (7,2) 2,9 (3,) 7,2 ( 8,8) 2,5 2, (3,1),2 (7,) (3,5) 7,0 ( 8,8) 3,0 2,4 (3,1),2 (7,) ( ), ( 8,) Krzywa rozsyłu światła z kloszem przezroczystym CEAG Notlichtsysteme GmbH /8

9 Oprawy oświetlenia awaryjnego Style Variant CGLine Dane techniczne CGLine Zasięg rozpoznawania 32 m Wymiary w mm z piktogramem PU Strumień światła Φ E/Φ N pod koniec okresu pracy awaryjnej 40 % Material obudowa poliwęglan (szary), RAL 7035 Sposób montażu do sufi tu, uchwyt prostopadły do ściany zwieszak sztywny łańcuchowy Wymiary w mm (D x W x G) 341 x 202 x 92 Waga /D 1, kg /D 1,8 kg Akumulator wielokrotnego ładowania, bezobsługowy Czas pracy awaryjnej 1 h Ni-Cd 3, V / 1,5 Ah Czas pracy awaryjnej 3 h Ni-Cd 3, V / 4,0 Ah Złącza 2,5 mm 2 Zasilanie 230 V 50 Hz Pobór mocy 1 VA Źródło światła 8 W/T1, 450 Im Klasa ochronności II Stopień szczelności IP 41 Temperatura otoczenia praca awaryjno-sieciowa praca awaryjna Typ Dane dotyczące zamówienia /D CGLine Czas pracy awaryjnej (h) akumulator 1h / 3, V/1,5 Ah Opis 5 C do +30 C 0 C do +35 C Oprawa z kloszem, 4 piktogramami PR, PL, PU, BL i układem autotestu Nr zamówienia /D CGLine 3h / 3, V/4,0 Ah Oprawa z kloszem, 4 piktogramami PR, PL, PU, BL i układem autotestu z uchwytem do sufi tu Akcesoria Typ Opis Nr zamówienia Uchwyt do sufitu Zwieszak sztywny 0,5 m z osłoną Uchwyt prostopadły do ściany Mocowanie łańcuchów z uchwytem prostopadłym do ściany CEAG Notlichtsysteme GmbH /9

10 Test Oprawy oświetlenia awaryjnego Style Variant CGLine z kloszem SL Dane techniczne CGLine Zasięg rozpoznawania 17 m Strumień światła Φ E/Φ N pod koniec okresu pracy awaryjnej 40 % Material obudowa poliwęglan (szary), RAL 7035 Sposób montażu do ściany lub sufi tu Wymiary w mm (D x W x G) 340 x 95 x 72 Waga /D 1,15 kg /D 1,35 kg Akumulator wielokrotnego ładowania, bezobsługowy Czas pracy awaryjnej 1 h Ni-Cd 3, V / 1,5 Ah Czas pracy awaryjnej 3 h Ni-Cd 3, V / 4,0 Ah Złącza 2,5 mm 2 Zasilanie 230 V 50 Hz Pobór mocy 1 VA Źródło światła 8 W/T1, 450 Im Klasa ochronności II Stopień szczelności IP 41 (IP 54 jako opcja) Temperatura otoczenia praca awaryjno-sieciowa praca awaryjna 5 C do +30 C 0 C do +35 C Dane dotyczące zamówienia Wymiary w mm z piktogramem PU Typ /D CGLine /D CGLine Czas pracy awaryjnej (h) akumulator 1h / 3, V/1,5 Ah 3h / 3, V/4,0 Ah Opis Nr zamówienia Oprawa z kloszem, 3 piktogramami PR, PL, PU i układem autotestu Oprawa z kloszem, 3 piktogramami PR, PL, PU i układem autotestu Akcesoria Test 72 Typ Opis Nr zamówienia Zestaw IP 54 Zestaw IP Parametry rozsyłu światła Tabela danych dla E = 1,25 lx (0,25 lx) z kloszem przezroczystym Odległości (m) 95 Wysokość Sposób montażu montażu (m) L1 L2 L3 L4 2,5 do sufi tu 2,0 (2,7) 5,4 (,8) 2,9 (4,2) 8,4 (11,4) 3,0 w osi drogi ewakuacyjnej 1,9 (2,8) 5, (7,2) 2,9 (4,2) 8,4 (11,8) 4,0 1,1 (2,7) 5,4 (7,8) 2,2 (4,1) 8,2 (11,8) 5,0 (2,2) 4,4 (7,8) (3,7) 7,4 (11,),0 (0,5) 2,0 (7,2) (1,8) 3, (11,4) 7,0 ( ) 2,0 (,0) ( ) 2,0 (10,4) 2,0 do ściany 2,1 (2,7) 5,4 (,8) 2,5 (3,7) 7,4 (10,0) 2,5 2,2 (3,0),0 (7,) (3,7) 7,4 (10,4) 3,0 2,2 (3,1),2 (8,2) ( ) 7,0 (10,) Krzywa rozsyłu światła z kloszem przezroczystym CEAG Notlichtsysteme GmbH /10

11 Test Oprawy oświetlenia awaryjnego Style Variant CGLine Dane techniczne CGLine Zasięg rozpoznawania 17 m Wymiary w mm z piktogramem PU 340 Test 137 Strumień światła Φ E/Φ N pod koniec okresu pracy awaryjnej 40 % Material obudowa poliwęglan (szary), RAL 7035 Sposób montażu do sufi tu, uchwyt prostopadły do ściany, zwieszak łańcuchowy Wymiary w mm (D x W x G) 340 x 95 x 137 Waga /D 1,30 kg /D 1,55 kg Akumulator wielokrotnego ładowania, bezobsługowy Czas pracy awaryjnej 1 h Ni-Cd 3, V / 1,5 Ah Czas pracy awaryjnej 3 h Ni-Cd 3, V / 4,0 Ah Złącza 2,5 mm 2 Zasilanie 230 V 50 Hz Pobór mocy 1 VA Źródło światła 8 W/T1, 450 Im Klasa ochronności II Stopień szczelności IP 41 (IP 54 jako opcja) Temperatura otoczenia praca awaryjno-sieciowa 5 C do +30 C praca awaryjna 0 C do +35 C 95 Dane dotyczące zamówienia 317 Typ /D CGLine /D CGLine Czas pracy awaryjnej (h) akumulator 1h / 3, V/1,5 Ah 3h / 3, V/4,0 Ah Opis Nr zamówienia Oprawa z kloszem, 3 piktogramami PR, PL, PU i układem autotestu Oprawa z kloszem, 3 piktogramami PR, PL, PU i układem autotestu Akcesoria Typ Opis Nr zamówienia Uchwyt prostopadły do ściany Mocowanie łańcuchów Zestaw IP 54 Zestaw IP mocowanie łańcuchów uchwyt prostopadły do ściany zestaw IP 54 CEAG Notlichtsysteme GmbH /11

12 Aluminiowe oprawy oświetlenia awaryjnego 7811 CGLine Wymiary w mm z kloszem SL 7811 z piktogramem PR Dane techniczne 7811 CGLine Zasięg rozpoznawania Strumień światła ΦE/ΦN pod koniec okresu pracy awaryjnej 40 % obudowa 34 m anodyzowane aluminium z zatrzaskowym systemem montażu KLICK KLACK klosz z tworzywa do ściany lub sufi tu Sposób montażu Wymiary w mm (D x W x G) 340 x 190 x 102 Waga /D 1,9 kg /D 2,1 kg Akumulator wielokrotnego ładowania, bezobsługowy Czas pracy awaryjnej 1 h Ni-Cd 3, V / 1,5 Ah Czas pracy awaryjnej 3 h Ni-Cd 3, V / 4,0 Ah Złącza 2,5 mm 2 Zasilanie 230 V 50 Hz Pobór mocy 1 VA Źródło światła 8 W/T1, 450 Im Klasa ochronności II Stopień szczelności IP 40 Temperatura otoczenia praca awaryjno-sieciowa 5 C do +30 C praca awaryjna 0 C do +35 C Typ Dane dotyczące zamówienia Czas pracy awaryjnej (h) akumulator Opis. Nr zamówienia /D CGLine 1h / 3, V/1,5 Ah Oprawa bez klosza /D CGLine 3h / 3, V/4,0 Ah Oprawa bez klosza Klosz SL Szyba przezroczysta Klosz PR Szyba z piktogramem Klosz PL Szyba z piktogramem Klosz PU Szyba z piktogramem Akcesoria Typ Nr zamówienia Siatka ochronna Krzywa rozsyłu światła 7811 z kloszem przezroczystym Parametry rozsyłu światła Tabela danych 7811 dla E = 1,0 lx (0,5 lx) z kloszem przezroczystym Odległości (m) Wysokość Sposób montażu montażu (m) L1 L2 L3 L4 2,5 do sufi tu 2,8 (3,5) 7,0 ( 8,4) 3,1 (3,8) 7, ( 9,4) 3,0 w osi drogi ewakuacyjnej 3,0 (3,8) 7, ( 9,2) 3,2 (4,1) 8,2 (10,2) 4,0 3,0 (4,2) 8,2 (10,) 3,2 (4,5) 8,8 (11,4) 5,0 2, (4,2) 8,4 (11,4) 2,8 (4,5) 9,0 (12,2) 2,0 do ściany 1,7 (2,2) 4,4 ( 5,4) 1, (2,3) 4, (,0) 2,5 1,3 (2,0) 4,0 ( 5,4) (1,9) 3,8 ( 5,) 3,0 0,3 (1,7) 3,4 ( 5,0) ( ) 2,0 ( 4,8) CEAG Notlichtsysteme GmbH /12

13 Aluminiowe oprawy oświetlenia awaryjnego 7821 do systemu CGLine Wymiary w mm z piktogramem PU ze zwieszakiem sztywnym Dane techniczne 7821 CGLine Zasięg rozpoznawania 34 m Strumień światła ΦE/ΦN pod koniec okresu pracy awaryjnej 40 % obudowa anodyzowane aluminium z zatrzaskowym Materiał systemem montażu KLICK KLACK klosz z tworzywa Sposób montażu do sufi tu, uchwyt prostopadły do ściany zwieszak sztywny lub łańcuchowy Wymiary w mm (D x W x G) 340 x 190 x 80 Waga /D 1,8 kg /D 2,0 kg Akumulator wielokrotnego ładowania, bezobsługowy Czas pracy awaryjnej 1 h Ni-Cd 3, V / 1,5 Ah Czas pracy awaryjnej 3 h Ni-Cd 3, V / 4,0 Ah Złącza 2,5 mm 2 Zasilanie 230 V 50 Hz Pobór mocy 1 VA Źródło światła 8 W/T1, 450 Im Klasa ochronności I Stopień szczelności IP 20 Temperatura otoczenia praca awaryjno-sieciowa 5 C do +30 C praca awaryjna 0 C do +35 C Typ Dane dotyczące zamówienia Czas pracy awaryjnej (h) akumulator Opis Nr zamówienia /D CGLine 1h / 3, V/1,5 Ah Oprawa bez klosza /D CGLine 3h / 3, V/4,0 Ah Oprawa bez klosza Klosz PR Szyba z piktogramem Klosz PL Szyba z piktogramem Klosz PU Szyba z piktogramem Klosz zaślepiający Do każdej oprawy potrzebne są dwie szyby z uchwytem do sufi tu Akcesoria Typ Opis Nr zamówienia Uchwyt do sufitu Zwieszak sztywny 0,5 m z osłoną Uchwyt prostopadły do ściany Mocowanie łańcuchów z uchwytem prostopadłym do ściany CEAG Notlichtsysteme GmbH /13

14 Oprawy oświetlenia awaryjnego Brillant 188/1888/1988 do systemu CGLine Dane techniczne CGLine, 1888 CGLine, 1988 CGLine Zasięg rozpoznawania 188 = 20 m / 1888 = 28 m / 1988 = 28 m Strumień światła Φ E/Φ N pod koniec okresu pracy awaryjnej 40 % Obudowa blacha stalowa Sposób montażu 188/1888 w sufi cie podwieszanym 1988 na sufi cie Wymiary w mm (D x W x G) patrz rysunki techniczne 188-1/D 3,1 kg 188-3/D 3,3 kg Waga łącznie z szybą /D 3,2 kg /D 3,5 kg /D 2,5 kg /D 2,7 kg Akumulator wielokrotnego ładowania, bezobsługowy Czas pracy awaryjnej 1 h Ni-Cd 3, V / 1,5 Ah Czas pracy awaryjnej 3 h Ni-Cd 3, V / 4,0 Ah Złącza 2,5 mm 2 Zasilanie 230 V 50 Hz Pobór mocy 12 VA ( W) / 1 VA (8 W) Źródło światła W/T1, 300 lm / 8 W/T1, 450 lm Klasa ochronności I Stopień szczelności IP 20 Temperatura otoczenia praca awaryjno-sieciowa 5 C do +30 C praca awaryjna 0 C do +35 C Dane dotyczące zamówienia Typ Opis Nr zamówienia 188-1/D CGLine Oprawa do sufitu podwieszanego, bez szyby, metalowa maskownica biała, RAL /D CGLine Oprawa do sufitu podwieszanego, bez szyby, metalowa maskownica biała, RAL /D CGLine Oprawa do sufitu podwieszanego, bez szyby, maskownica z tworzywa biała /D CGLine Oprawa do sufitu podwieszanego, bez szyby, maskownica z tworzywa biała /D CGLine Oprawa nasufitowa, bez szyby, RAL /D CGLine Oprawa nasufitowa, bez szyby, RAL Wymiary w mm Otwór w suficie: 327,0 +2,5 310,0 Otwór w suficie: 75,0 +2,5 72,0 Otwór w suficie: 387,0 +2,5 370,0 119,0 Otwór w suficie: 75,0 +2,5 72, ,0 242,0 340,0 134,0 128, ,0 320,0 400,0 192,0 18, ,0 5, /D /D /D CEAG Notlichtsysteme GmbH /14

15 Oprawy oświetlenia awaryjnego Brillant 188/1888/1988 do systemu CGLine Dane dotyczące zamówienia szyb do opraw Typ Opis Nr zamówienia Szyba A PR Z jednostronnym piktogramem Szyba A PL Z jednostronnym piktogramem Szyba A PU Z jednostronnym piktogramem Szyba B PR/PL Z dwustronnym piktogramem Szyba B PU/PU Z dwustronnym piktogramem Szyba B PU/BL Z dwustronnym piktogramem Szyba A Szyba C PR/PL Szyba C PU Z piktogramem grawerowanym; wykonanie specjalne, (niezgodna z DIN/EN) Szyba z piktogramem grawerowanym; wykonanie specjalne, (niezgodna z DIN/EN) Akcesoria 14 Szyba B Typ Opis Nr zamówienia Puszka do betonu Do zastosowania w stropie betonowym do 188 Zestaw montażowy Montaż w puszce do betonu do 188/1888 Dane dotyczące zamówienia szyb do opraw 1888, 1988 Typ Opis Nr zamówienia Szyba A PR Z jednostronnym piktogramem Szyba C Szyba A PL Z jednostronnym piktogramem Szyba A PU Z jednostronnym piktogramem Szyba B PR/PL Z dwustronnym piktogramem Szyba B PU/PU Z dwustronnym piktogramem Szyba B PU/BL Z dwustronnym piktogramem Szyba C PR/PL Szyba C PU Z piktogramem grawerowanym; wykonanie specjalne, (niezgodna z DIN/EN) Z piktogramem grawerowanym; wykonanie specjalne, (niezgodna z DIN/EN) Puszka do betonu Akcesoria Typ Opis Nr zamówienia Puszka do betonu Do zastosowania w stropie betonowym do Zestaw montażowy Montaż w puszce do betonu do 188/ Zwieszak sztywny 0,5 m z osłoną do Uchwyt prostopadły do ściany do Uchwyt równoległy do ściany do Mocowanie łańcuchów do CEAG Notlichtsysteme GmbH /15

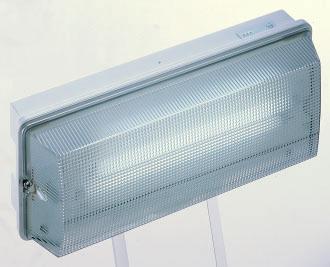

16 Przemysłowe oprawy oświetlenia awaryjnego 811 CGLine Wymiary w mm 811 z kloszem SL 811 z piktogramem PR Dane techniczne 811 CGLine Zasięg rozpoznawania 2 m Strumień światła ΦE/ΦN pod koniec okresu pracy awaryjnej 40 % Material obudowa poliwęglan, jasnoszary Sposób montażu do ściany lub sufi tu Wymiary w mm (D x W x G) 400x10x103 Waga 811-1/D 2,2 kg 811-3/D 2,4 kg Akumulator wielokrotnego ładowania, bezobsługowy Czas pracy awaryjnej 1 h Ni-Cd 3, V / 1,5 Ah Czas pracy awaryjnej 3 h Ni-Cd 3, V / 4,0 Ah Złącza 2,5 mm 2 Zasilanie 230 V 50 Hz Pobór mocy 1 VA Źródło światła 8 W/T1, 450 Im Klasa ochronności I Stopień szczelności IP 5 Temperatura otoczenia praca awaryjno-sieciowa 5 C do +30 C praca awaryjna 0 C do +35 C Typ Dane dotyczące zamówienia Czas pracy awaryjnej (h) akumulator Opis Nr zamówienia 811-1/D CGLine 1h / 3, V/1,5 Ah Oprawa z kloszem z /D CGLine 3h / 3, V/4,0 Ah 3 piktogramami PR, PL, PU Akcesoria Typ Nr zamówienia Siatka ochronna Parametry rozsyłu światła Tabela danych 811 dla E = 1,0 lx (0,5 lx) z kloszem przezroczystym Odległości (m) Krzywa rozsyłu światła 811 z kloszem przezroczystym Wysokość Sposób montażu montażu (m) L1 L2 L3 L4 2,5 do sufi tu 2, (3,4),8 ( 8,) 2,9 (4,2) 8,2 (12,4) 3,0 w osi drogi ewakuacyjnej 2, (3,5) 7,0 ( 9,2) 2,9 (4,0) 8,0 (12,2) 4,0 2,5 (3,7) 7,2 ( 9,8) 2, (4,0) 7,8 (11,2) 5,0 1,9 (3,) 7,0 (10,2) 1,9 (3,8) 7,2 (11,2) 2,0 do ściany 2,8 (3,) 7,2 ( 8,8) 3,1 (4,1) 8,2 (10,) 2,5 3,0 (3,8) 7, ( 9,) 3,2 (4,3) 8,4 (11,2) 3,0 3,0 (4,0) 7,8 (10,0) 3,0 (4,3) 8, (11,4) CEAG Notlichtsysteme GmbH /1

17 Przemysłowe oprawy oświetlenia awaryjnego STYLE CGLine Wymiary w mm z kloszem przezroczystym z piktogramem PL IP 54 z piktogramem PU Dane techniczne CGLine Zasięg rozpoznawania 32 m Strumień światła Φ E/Φ N pod koniec okresu pracy awaryjnej 40 % Obudowa aluminium lakierowane / RAL 7035 Sposób montażu do ściany lub sufi tu Wymiary w mm (D x W x G) 345 x 200 x 80 Waga łącznie z Haube patrz dane poniżej Akumulator wielokrotnego ładowania, bezobsługowy Czas pracy awaryjnej 1 h Ni-Cd 3, V / 1,5 Ah Czas pracy awaryjnej 3 h Ni-Cd 3, V / 4,0 Ah Złącza 2,5 mm 2 Zasilanie 230 V 50 Hz Pobór mocy 1 VA Źródło światła 8 W/T1, 450 Im Klasa ochronności I Stopień szczelności IP 41 / IP 54 Temperatura otoczenia praca awaryjno-sieciowa 5 C do +30 C praca awaryjna 0 C do +35 C Dane dotyczące zamówienia Typ Czas pracy Opis kg Nr zamówienia awaryjnej (h) akumulator /D CGLine IP 41 1h / 3, V/1,5 Ah Oprawa IP 41 bez klosza 2, /D CGLine IP 41 3h / 3, V/4,0 Ah Oprawa IP 41 bez klosza /D CGLine IP 54 1h / 3, V/1,5 Ah Oprawa IP 54 bez klosza 2, , /D CGLine IP 54 3h / 3, V/4,0 Ah Oprawa IP 54 3, bez klosza Klosz SL Szyba przezroczysta Klosz PR Szyba z piktogramem Klosz PL Szyba z piktogramem Klosz PU Szyba z piktogramem Akcesoria Typ Nr zamówienia Siatka ochronna Dławica (2xM20) Krzywa rozsyłu światła z kloszem przezroczystym Parametry rozsyłu światła Tabela danych dla E = 1,0 lx (0,5 lx) z kloszem przezroczystym Odległości (m) Wysokość Sposób montażu montażu (m) L1 L2 L3 L4 2,5 do sufi tu 2,3 (3,1),2 (7,) 3,9 (4,8) 9,4 (11,2) 3,0 w osi drogi ewakuacyjnej 2,3 (3,2),4 (8,2) 4,0 (5,2) 10,4 (12,4) 4,0 1,8 (3,2),4 (9,0) 3,7 (5,) 11,2 (14,2) 5,0 0,5 (2,9) 5,8 (9,2) (5,4) 10,8 (15,4) 2,0 do ściany 2,2 (2,7) 5,4 (,4) 2,4 (3,1),2 ( 8,2) 2,5 2,1 (2,8) 5,4 (,8) (2,9) 5,8 ( 8,2) 3,0 1,8 (2,) 5,2 (7,0) ( ) 5,0 ( 7,8) CEAG Notlichtsysteme GmbH /17

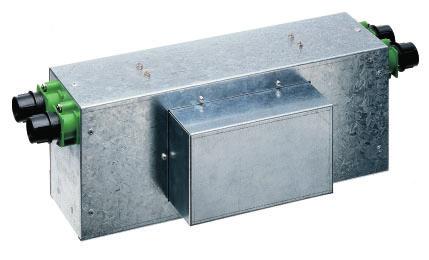

18 Oprawy oświetlenia awaryjnego do wbudowania 8811 CGLine 8811 Wymiary w mm , Dane techniczne 8811 CGLine Strumień światła ΦE/ΦN pod koniec okresu pracy awaryjnej 40 % Obudowa Obudowa blacha stalowa klosz poliwęglan / RAL 9010 Sposób montażu do sufi tu podwieszanego Wymiary w mm (D x S x W) 30 x 127 x 105 Otwór w sufi cie (mm) 320 x 110 Waga /D 1,9 kg /D 2,1 kg Akumulator wielokrotnego ładowania, bezobsługowy Czas pracy awaryjnej 1 h Ni-Cd 3, V / 1,5 Ah Czas pracy awaryjnej 3 h Ni-Cd 3, V / 4,0 Ah Złącza 2,5 mm 2 Zasilanie 230 V 50 Hz Pobór mocy 1 VA Źródło światła 8 W/T1, 450 Im Klasa ochronności I Stopień szczelności IP 20 Temperatura otoczenia praca awaryjno-sieciowa 5 C do +30 C praca awaryjna 0 C do +35 C Dane dotyczące zamówienia Typ Czas pracy awaryjnej (h) Opis Nr zamówienia akumulator /D CGLine 1 h/3, V/1,5 Ah Oprawa kompletna /D CGLine 3 h/3, V/4,0 Ah Oprawa kompletna Krzywa rozsyłu światła 8811 Parametry rozsyłu światła Tabela danych 8811 dla E = 1,0 lx (0,5 lx) z kloszem przezroczystym Odległości (m) Wysokość Sposób montażu montażu (m) L1 L2 L3 L4 2,5 do sufi tu 2,3 (2,9) 5,8 (,8) 3,7 (4,5) 9,0 (10,) 3,0 w osi drogi ewakuacyjnej 2, (3,1),2 (7,) 4,0 (4,9) 9,8 (11,8) 4,0 2,7 (3,5) 7,0 (8,) 4,4 (5,5) 11,0 (13,) 5,0 2,4 (3,8) 7,4 (9,4) 4, (,0) 12,0 (15,0) 2,0 do ściany 1,7 (2,3) 4, (,0) 1, (2,5) 4,8 (,4) 2,5 1,5 (2,2) 4,4 (,0) (2,2) 4,4 (,2) 3,0 (2,0) 4,0 (5,8) ( ) 2,0 (,0) CEAG Notlichtsysteme GmbH /18

19 Moduły zasilania awaryjnego VL 8-1 CGLine/VL 8-2 CGLine VL 8-1 CGLine Przycisk testowy z 3 kolorową kontrolką LED Wymiary w mm 4,5 4, ,5 4, VL 8-1 CGLine/VL 8-2 CGLine akumulator Ni-Cd 3, V/1,5 Ah 21 3 Akumulator Ni-Cd 3, V/4 Ah Dane techniczne VL 8-1 CGLine/VL 8-2 CGLine Obudowa blacha stalowa, ocynkowana Sposób montażu w oprawach Wymiary w mm (W x D x S) 31 x 20 x 40 VL 8-1 CGLine 0,5 kg Waga VL 8-2 CGLine 0,5 kg 2 x Akku 3, V/1,5 Ah 0,32 kg 2 x Akku 3, V/4 Ah 0,8 kg Akumulator wielokrotnego ładowania, bezobsługowy Czas pracy awaryjnej 1h akumulator Ni-Cd 2 x 3, V/1,5 Ah Czas pracy awaryjnej 3h akumulator Ni-Cd 2 x 3, V/4 Ah Złącza sieć 2 x 1,5 mm 2 przesył danych 2 x 1,5 mm 2 świetlówka/evg 10 x 1,5 mm 2 Zasilanie 230 V 50/0 Hz Pobór mocy VA Kontroler zewnętrzny tak Stopień szczelności IP 20 Temperatura otoczenia VL 8-1 CGLine -10 C do 50 C VL 8-2 CGLine -10 C do 50 C akumulator 0 C do 40 C Strumień światła w zależności od źródła światła VL 8-1 CGLine Źródło światła Strumień światła (20 ) T2 3 W 14 % T2 58 W 8 % TC-TEL 32 W 17 % TC-TEL 42 W 12 % TC-L 3 W 14 % TC-L 40 W 12 % TC-L 55 W 10 % TC-F 3 W 14 % VL 8-2 CGLine Źródło światła Strumień światła (20 ) T2 18 W 21 % TC-SEL 11 W 40 % TC-DEL 10 W 42 % TC-DEL 13 W 42 % TC-DEL 18 W 30 % TC-DEL 2 W 30 % TC-TEL 13 W 44 % TC-TEL 18 W 33 % TC-TEL 2 W 30 % TC-F 18 W 23 % TC-F 24 W 22 % TC-L 18 W 23 % TC-L 24 W 22 % Dane dotyczące zamówienia Typ Opis Nr zamówienia VL 8-1 CGLine Moduł z przyciskiem testowym i kontrolką LED, bez akumulatora VL 8-2 CGLine Moduł z przyciskiem testowym i kontrolką LED, bez akumulatora akumulator Ni-Cd 3, V/1,5 Ah akumulator Ni-Cd 3, V/4 Ah Akumulator z końcówkami do mocowania (przy 7,2 V, wymagane 2 akumulatory) Akumulator z końcówkami do mocowania (przy 7,2 V, wymagane 2 akumulatory) CEAG Notlichtsysteme GmbH /19

20 Moduły zasilania awaryjnego VL 8-1 CGLine/VL 8-2 CGLine Rodzaje pracy Praca awaryjna L N PE Akumulator 7,2V L N + VL 8-1 CGLine/ VL 8-2 CGLine X LL N PE Akumulator 7,2V Wył. L N + KVG/VVG VL 8-1 CGLine/ VL 8-2 CGLine X Starter Praca awaryjno-sieciowa z EVG L Wył. CG-Controller CGLine 400 N PE Akumulator 7,2V EVG X 1 D1 D2 2 3 D1 D2 D1 D2 4 D1 D2 Linia 4 Linia 3 max. 100 opraw max. 100 opraw L N + VL 8-1 CGLine/ VL 8-2 CGLine D1 D2 D1 D2 D1 D2 Linia 1 Linia 2 D1 D2 VL 8 CGLine z 3 kolorową kontrolką Stan pracy LED oprawa sprawna zielona świeci praca awaryjna nie świeci opóźnienie wyłączenia pracy awaryjnej / miga zielona i żółta oprawa w teście funkcjonalnym miga zielona oprawa w teście akumulatora błyska zielona uszkodzona ładowarka błyska czerwona błąd testu funkcjonalnego / miga zielona i czerwona błąd testu akumulatora / miga zielona i czerwona uszkodzona świetlówka / miga żółta i czerwona blokada pracy awaryjnej (1) miga żółta = LED świeci; = LED zagaszona; = LED miga; = LED błyska (1) Blokadę można uruchomić tylko przy zasilaniu sieciowym VL 8 CGLine Przycisk testowy z 3 kolorową kontrolką LED Przycisk testowy Funcje LED 1 Sek. < t < 5 Sek. test funkcjonalny (wł.) miga zielona t > 5 Sek. test akumulatora ((wł./wył.).) błyska zielona przerwanie testu akumulatora (1) (1s) czerwony do 1s (2) t > 10 Sek. reset oprawy nie świeci = LED świeci; = LED zgaszona; = LED miga; = LED błyska (1) po przerwaniu testu akumulatora, następne jego uruchomienie możliwe jest dopiero po 24h. (2) po zwolnieniu przycisku testowego Przykład: identyfi kacji adresu 25- kontrolka żółta pulsuje 2 razy, następnie kontrolka czerwona pulsuje 5 razy CEAG Notlichtsysteme GmbH /20

21 Karty katalogowe Kontroler CGLine 400 Kontroler CGLine 400 zgodny z DIN-VDE /89. Służy do centralnego sterowania i monitorowania do 400 opraw CGLine z wewnętrznymi akumulatorami. Przesył danych poprzez przewód komunikacyjny 2 żyłowy, nieekranowany. Obudowa z tworzywa z przeszklonymi drzwiami, wpusty kablowe od dołu lub z tyłu obudowy. Funkcje: funkcja automatycznego wyszukiwania opraw (nie ma konieczności ręcznego adresowania) automatyczny test funkcjonalny, dowolne przedziały czasowe automatyczny test akumulatora, dowolne przedziały czasowe przerwania testu akumulatora blokada funkcji awaryjnych (kompletnie lub każdą linię oddzielnie) stała kontrola ładowania monitorowanie przesyłu danych zapamiętywanie informacji o uszkodzeniach opis stanu każdej oprawy opis tekstowy każdej oprawy (20 znaków tekstowych) oraz przyporządkowanie dowolnych numerów wyświetlacz ciekłokrystaliczny (podświetlany) z informacją o numerze identyfi kacyjnym, krótkim adresie, nazwą oprawy i rodzajem błędu każdej oprawy klawiatura alfanumeryczna do programowania dowolnie programowalne, bezpotencjałowe złącze sygnalizacyjne: praca awaryjna, test funkcjonalny i akumulatora, błąd komunikacji, uszkodzona oprawa lub uszkodzona ładowarka. kontrolki LED: tryb pracy, test, uszkodzenie hasło dostępu przenośna karta SMART MEDIA do konfi guracji i zapisywania historii zdarzeń przez okres min. 2 lat przegląd historii zdarzeń z kartą SMART MEDIA na komputerze PC programowanie konfi guracji systemu na PC Kontroler przystosowany do montażu na szynie DIN lub na ścianie. Wymiary (mm): W = 184, S = 240, G = 112 Złącza: 2,5 mm 2 Zasilanie: 230V AC lub 24V DC Klasa ochronności II, Stopień szczelności: IP5 Kolor: RAL 7035 Wyświetlacz: alfanumeryczny, podświetlany (4 x 20 znaków tekstowych) Klawiatura: foliowa 4 x 4 Złącze sygnalizacyjne: 1 x UM, 24 V 0,5A; Dowolnie programowalne Wskazania kontrolek LED: tryb pracy, test, uszkodzenie Złącza: 4 linie każda do 100 opraw CGLine Opcje: Karta SMART MEDIA, sformatowana do kontrolera CGLine 400 Adapter 3,5 do karty SMART MEDIA Oprogramowanie CEAG na PC do CGLine 400 do konfi guracji systemu i odczytu historii zdarzeń na karcie SMC Produkt: Kontroler CGLine 400 Oprogramowanie PC do CGLine 400 Oprogramowanie PC do CGLine 400 do obsługi karty pamięci SMART MEDIA na komputerze PC. Dane mogą być przechowywane na karcie SMC i twardym dysku. Wydruki: Szczegółowy wydruk konfi guracji kontrolera CG z następującymi danymi: data i godzina automatycznych testów akumulatorów z podaniem interwałów czasowych data i godzina automatycznych testów funkcjonalnych z podaniem interwałów czasowych konfi guracja systemu Szczegółowy wydruk konfi guracji opraw na każdej linii (1-4) z danymi każdej oprawy: krótki adres (1 100) nazwa (20 znaków tekstowych) numer ID Wydruk historii zdarzeń w następujących konfi - guracjach: wystąpienie błędu (zbiorcze lub oddzielnie) przedział czasowy historii zdarzeń (data i godzina) dla pojedyńczej lub wszystkich linii komentarz każdego wydruku podanie nazwy oprawy przy wystąpieniu uszkodzenia Oprogramowanie CEAG na PC do CGLine 400 do konfi guracji systemu i odczytu historii zdarzeń na karcie SMC Adapter 3,5 do karty SMART MEDIA Produkt: Oprogramowanie PC do CGLine 400 CEAG Notlichtsysteme GmbH /21

22 Karty katalogowe z kloszem SL D CGLine Oprawa samotestująca zgodna z normą PN-EN , PN-EN i PN-EN 1838 do urządzeń zgodnych z DIN-VDE 0108 / do pracy indywidualnej lub podłączenia do kontrolera CG LINE 400. Przy współpracy z kontrolerem wymagany jest dodatkowy 2 żyłowy przewód komunikacyjny. Wyposażenie standardowe: przycisk do uruchamiania testów wyniki testów z analizą uszkodzenia (źródło światła, obwód ładowarki i akumulatora) oraz wskazania stanu pracy (tryb pracy, test funkcjonalny, test akumulatora) wyświetlane przez 3 kolorowe kontrolki LED na obudowie oprawy automatyczny test funkcjonalny (tygodniowy) automatyczny test akumulatora (kwartalny) automatyczna kontrola ładowania ochrona przed głębokim rozładowaniem z zablokowaniem ponownego załączenia wyłączenie pracy przetwornicy przy biegu jałowym i zwarciu funkcja blokady pracy awaryjnej z poziomu kontrolera CGLine 400 Strumień światła Φ E/Φ N ok. 40 % Źródło światła: W komplecie świetlówka 8 W, T1/450 Im czas pracy akumulatora:... 1 h Ni-Cd-AKKU 3, V/1,5 Ah... 3 h Ni-Cd-AKKU 3, V/4,0 Ah Temperatura otoczenia: Praca awaryjno-sieciowa: -5 C do +30 C Praca awaryjna: 0 C do +35 C Obudowa: Oprawa z jednostronnym, zaokrąglonym kloszem, składa się z: niepalnej (850 ) obudowy z poliwęglanu z przezroczystym kloszem z trzema piktogramami. Wymiana świetlówki bez użycia narzędzi. Klasa ochronności: II; stopień szczelności: IP 41 Złącza: 2,5 mm 2 Zasilanie: 230V 50 Hz Wymiary (mm): D = 342, W = 200, G = 8 Kolor obudowy: jasnoszary / RAL 7035 Zasięg rozpoznawania: 32 m Oprawa przystosowana do pracy awaryjnej i ciągłej. Akcesoria: siatka ochronna zestaw IP 54 Produkt: D CGLine (komplet) z piktogramem PU D CGLine Oprawa samotestująca zgodna z normą PN-EN , PN-EN i PN-EN 1838 do urządzeń zgodnych z DIN-VDE 0108 / do pracy indywidualnej lub podłączenia do kontrolera CG LINE 400. Przy współpracy z kontrolerem wymagany jest dodatkowy 2 żyłowy przewód komunikacyjny. Wyposażenie standardowe: przycisk do uruchamiania testów wyniki testów z analizą uszkodzenia (źródło światła, obwód ładowarki i akumulatora) oraz wskazania stanu pracy (tryb pracy, test funkcjonalny, test akumulatora) wyświetlane przez 3 kolorowe kontrolki LED na obudowie oprawy automatyczny test funkcjonalny (tygodniowy) automatyczny test akumulatora (kwartalny) automatyczna kontrola ładowania ochrona przed głębokim rozładowaniem z zablokowaniem ponownego załączenia wyłączenie pracy przetwornicy przy biegu jałowym i zwarciu funkcja blokady pracy awaryjnej z poziomu kontrolera CGLine 400 Strumień światła Φ E/Φ N ok. 40 % Źródło światła: W komplecie świetlówka 8 W, T1/450 Im czas pracy akumulatora:... 1 h Ni-Cd-AKKU 3, V/1,5 Ah... 3 h Ni-Cd-AKKU 3, V/4,0 Ah Temperatura otoczenia: Praca awaryjno-sieciowa: -5 C do +30 C Praca awaryjna: 0 C do +35 C Obudowa: Oprawa z dwustronnym, zaokrąglonym kloszem, składa się z: niepalnej (850 ) obudowy z poliwęglanu z przezroczystym kloszem z czteroma piktogramami. Wymiana świetlówki bez użycia narzędzi. Klasa ochronności: II; stopień szczelności: IP 41 Złącza: 2,5 mm 2 Zasilanie: 230V 50 Hz Wymiary (mm): D = 342, W = 200, G = 8 Kolor obudowy: jasnoszary / RAL 7035 Zasięg rozpoznawania: 32 m Oprawa przystosowana do pracy awaryjnej i ciągłej. Akcesoria: uchwyt do sufi tu zwieszak sztywny 0,5 m uchwyt prostopadły do ściany mocowanie łańcuchów Produkt: D CGLine (komplet) CEAG Notlichtsysteme GmbH /22

23 Karty katalogowe z kloszem SL D CGLine Oprawa samotestująca zgodna z normą PN-EN , PN-EN i PN-EN 1838 do urządzeń zgodnych z DIN-VDE 0108 / do pracy indywidualnej lub podłączenia do kontrolera CG LINE 400. Przy współpracy z kontrolerem wymagany jest dodatkowy 2 żyłowy przewód komunikacyjny. Wyposażenie standardowe: przycisk do uruchamiania testów wyniki testów z analizą uszkodzenia (źródło światła, obwód ładowarki i akumulatora) oraz wskazania stanu pracy (tryb pracy, test funkcjonalny, test akumulatora) wyświetlane przez 3 kolorowe kontrolki LED na obudowie oprawy automatyczny test funkcjonalny (tygodniowy) automatyczny test akumulatora (kwartalny) automatyczna kontrola ładowania ochrona przed głębokim rozładowaniem z zablokowaniem ponownego załączenia wyłączenie pracy przetwornicy przy biegu jałowym i zwarciu funkcja blokady pracy awaryjnej z poziomu kontrolera CGLine 400 Strumień światła Φ E/Φ N ok. 40 % Źródło światła: W komplecie świetlówka 8 W, T1/450 Im Czas pracy akumulatora:... 1 h Ni-Cd-AKKU 3, V/1,5 Ah... 3 h Ni-Cd-AKKU 3, V/4,0 Ah Temperatura otoczenia: Praca awaryjno-sieciowa: -5 C do +30 C Praca awaryjna: 0 C do +35 C Obudowa: Oprawa z jednostronnym, prostokątnym kloszem, składa się z: niepalnej (850 ) obudowy z poliwęglanu z przezroczystym kloszem z trzema piktogramami. Wymiana świetlówki bez użycia narzędzi. Klasa ochronności: II; stopień szczelności: IP 41 Złącza: 2,5 mm 2 Zasilanie: 230V 50 Hz Wymiary (mm): D = 342, S = 95, W = 72 Kolor obudowy: jasnoszary / RAL 7035 Zasięg rozpoznawania: 17 m Oprawa przystosowana do pracy awaryjnej i ciągłej. Akcesoria: zestaw IP 54 Produkt: D CGLine (komplet) z piktogramem PU D CGLine Oprawa samotestująca zgodna z normą PN-EN , PN-EN i PN-EN 1838 do urządzeń zgodnych z DIN-VDE 0108 / do pracy indywidualnej lub podłączenia do kontrolera CG LINE 400. Przy współpracy z kontrolerem wymagany jest dodatkowy 2 żyłowy przewód komunikacyjny. Wyposażenie standardowe: przycisk do uruchamiania testów wyniki testów z analizą uszkodzenia (źródło światła, obwód ładowarki i akumulatora) oraz wskazania stanu pracy (tryb pracy, test funkcjonalny, test akumulatora) wyświetlane przez 3 kolorowe kontrolki LED na obudowie oprawy automatyczny test funkcjonalny (tygodniowy) automatyczny test akumulatora (kwartalny) automatyczna kontrola ładowania ochrona przed głębokim rozładowaniem z zablokowaniem ponownego załączenia wyłączenie pracy przetwornicy przy biegu jałowym i zwarciu funkcja blokady pracy awaryjnej z poziomu kontrolera CGLine 400 Strumień światła Φ E/Φ N ok. 40 % Źródło światła: W komplecie świetlówka 8 W, T1/450 Im Czas pracy akumulatora:... 1 h Ni-Cd-AKKU 3, V/1,5 Ah... 3 h Ni-Cd-AKKU 3, V/4,0 Ah Temperatura otoczenia: Praca awaryjno-sieciowa: -5 C do +30 C Praca awaryjna: 0 C do +35 C Obudowa: Oprawa z trójstronnym, prostokątnym kloszem, składa się z: niepalnej (850 ) obudowy z poliwęglanu z przezroczystym kloszem z czteroma piktogramami. Wymiana świetlówki bez użycia narzędzi. Klasa ochronności: II; stopień szczelności: IP 41 Złącza: 2,5 mm 2 Zasilanie: 230V 50 Hz Wymiary (mm): D = 342, S = 92, G = 137 Kolor obudowy: jasnoszary / RAL 7035 Zasięg rozpoznawania: 17 m Oprawa przystosowana do pracy awaryjnej i ciągłej. Akcesoria: mocowanie łańcuchów uchwyt prostopadły do ściany Produkt: D CGLine (komplet) CEAG Notlichtsysteme GmbH /23

24 Karty katalogowe 7811 z kloszem SL D CGLine Oprawa samotestująca zgodna z normą PN-EN , PN-EN i PN-EN 1838 do urządzeń zgodnych z DIN-VDE 0108 / do pracy indywidualnej lub podłączenia do kontrolera CG LINE 400. Przy współpracy z kontrolerem wymagany jest dodatkowy 2 żyłowy przewód komunikacyjny. Wyposażenie standardowe: przycisk do uruchamiania testów wyniki testów z analizą uszkodzenia (źródło światła, obwód ładowarki i akumulatora) oraz wskazania stanu pracy (tryb pracy, test funkcjonalny, test akumulatora) wyświetlane przez 3 kolorowe kontrolki LED na obudowie oprawy automatyczny test funkcjonalny (tygodniowy) automatyczny test akumulatora (kwartalny) automatyczna kontrola ładowania ochrona przed głębokim rozładowaniem z zablokowaniem ponownego załączenia wyłączenie pracy przetwornicy przy biegu jałowym i zwarciu funkcja blokady pracy awaryjnej z poziomu kontrolera CGLine 400 Strumień światła Φ E/Φ N ok. 40 % Źródło światła: W komplecie świetlówka 8 W, T1/450 Im Czas pracy akumulatora:... 1 h Ni-Cd-AKKU 3, V/1,5 Ah... 3 h Ni-Cd-AKKU 3, V/4,0 Ah Temperatura otoczenia: Praca awaryjno-sieciowa: -5 C do +30 C Praca awaryjna: 0 C do +35 C Obudowa: Oprawa z anodyzowanego profi lu aluminiowego łączonego zaokrąglonymi narożnikami z jednostronnym kloszem. Dodatkowy klosz do oświetlenia drogi ewakuacyjnej w dolnej części oprawy. Opatentowana metoda zatrzaskowa KLICK KLACK umożliwia otwieranie i zamykanie oprawy oraz wymianę źródła światła bez użycia narzędzi. Klasa ochronności: II; stopień szczelności: IP 40 Złącza: 2,5 mm 2 Zasilanie: 230V 50 Hz Wymiary (mm): D = 340, W = 190, G = 102 Kolor obudowy: srebrny Klosz z tworzywa: klosz przezroczysty klosz z piktogramem drukowanym (zasięg rozpoznawania: 34 m) Oprawa przystosowana do pracy awaryjnej i ciągłej. Akcesoria: siatka ochronna Produkt: D CGLine 7821 z piktogramem PU D CGLine Oprawa samotestująca zgodna z normą PN-EN , PN-EN i PN-EN 1838 do urządzeń zgodnych z DIN-VDE 0108 / do pracy indywidualnej lub podłączenia do kontrolera CG LINE 400. Przy współpracy z kontrolerem wymagany jest dodatkowy 2 żyłowy przewód komunikacyjny. Wyposażenie standardowe: przycisk do uruchamiania testów wyniki testów z analizą uszkodzenia (źródło światła, obwód ładowarki i akumulatora) oraz wskazania stanu pracy (tryb pracy, test funkcjonalny, test akumulatora) wyświetlane przez 3 kolorowe kontrolki LED na obudowie oprawy automatyczny test funkcjonalny (tygodniowy) automatyczny test akumulatora (kwartalny) automatyczna kontrola ładowania ochrona przed głębokim rozładowaniem z zablokowaniem ponownego załączenia wyłączenie pracy przetwornicy przy biegu jałowym i zwarciu funkcja blokady pracy awaryjnej z poziomu kontrolera CGLine 400 Strumień światła Φ E/Φ N ok. 40 % Źródło światła: W komplecie świetlówka 8 W, T1/450 Im Czas pracy akumulatora:... 1 h Ni-Cd-AKKU 3, V/1,5 Ah... 3 h Ni-Cd-AKKU 3, V/4,0 Ah Temperatura otoczenia: Praca awaryjno-sieciowa: -5 C do +30 C Praca awaryjna: 0 C do +35 C Obudowa: Oprawa z anodyzowanego profi lu aluminiowego łączonego zaokrąglonymi narożnikami z dwustronnym kloszem. Dodatkowy klosz do oświetlenia drogi ewakuacyjnej w dolnej części oprawy. Opatentowana metoda zatrzaskowa KLICK KLACK umożliwia otwieranie i zamykanie oprawy oraz wymianę źródła światła bez użycia narzędzi. Klasa ochronności: I; stopień szczelności: IP 20 Złącza: 2,5 mm 2 Zasilanie: 230V 50 Hz Wymiary (mm): D = 340, W = 190, G = 80 Kolor obudowy: srebrny Klosz z tworzywa: klosz przezroczysty klosz zaślepiający klosz z piktogramem drukowanym (zasięg rozpoznawania: 34 m) Oprawa przystosowana do pracy awaryjnej i ciągłej. Akcesoria: uchwytów do sufi tu zwieszak sztywny 0,5 m uchwyt prostopadły do ściany mocowanie łańcuchów Produkt: D CGLine CEAG Notlichtsysteme GmbH /24

25 Karty katalogowe 188-1/D D CGLine Oprawa samotestująca zgodna z normą PN-EN , PN-EN i PN-EN 1838 do urządzeń zgodnych z DIN-VDE 0108 / do pracy indywidualnej lub podłączenia do kontrolera CG LINE 400. Przy współpracy z kontrolerem wymagany jest dodatkowy 2 żyłowy przewód komunikacyjny. Wyposażenie standardowe: przycisk do uruchamiania testów wyniki testów z analizą uszkodzenia (źródło światła, obwód ładowarki i akumulatora) oraz wskazania stanu pracy (tryb pracy, test funkcjonalny, test akumulatora) wyświetlane przez 3 kolorowe kontrolki LED na obudowie oprawy automatyczny test funkcjonalny (tygodniowy) automatyczny test akumulatora (kwartalny) automatyczna kontrola ładowania ochrona przed głębokim rozładowaniem z zablokowaniem ponownego załączenia wyłączenie pracy przetwornicy przy biegu jałowym i zwarciu funkcja blokady pracy awaryjnej z poziomu kontrolera CGLine 400 Strumień światła Φ E/Φ N ok. 40 % Źródło światła: W komplecie świetlówka W, T1/300 Im Czas pracy akumulatora:... 1 h Ni-Cd-AKKU 3, V/1,5 Ah... 3 h Ni-Cd-AKKU 3, V/4,0 Ah Temperatura otoczenia: Praca awaryjno-sieciowa: -5 C do +30 C Praca awaryjna: 0 C do +35 C Obudowa: Oprawa oświetlenia awaryjnego Brillant z szybą, do montażu w sufi cie podwieszanym, z szybką wymianą świetlówki, z metalową maskownicą W kolorze białym RAL Klasa ochronności: I; stopień szczelności: IP 20 Złącza: 2,5 mm 2 Zasilanie: 230V 50 Hz Wymiary szyby (mm): S = 242, W = 128 Wymiary maskownicy (mm): D = 340, S = 100 Wymiary otworu do montażu (mm): D = 327, S = 75 Min. głębokość zamocowania (mm): 120 Szyba: z jednostronnym drukowanym piktogramem (zasięg rozpoznawania: 20 m) z dwustronnym drukowanym piktogramem (zasięg rozpoznawania: 20 m) z grawerowanym piktogramem (niezgodne z normą EN) Oprawa przystosowana do pracy awaryjnej i ciągłej. Akcesoria: puszka do betonu do 188 zestaw do montażu oprawy 188 w puszce do betonu Produkt: D CGLine /D D CGLine Oprawa samotestująca zgodna z normą PN-EN , PN-EN i PN-EN 1838 do urządzeń zgodnych z DIN-VDE 0108 / do pracy indywidualnej lub podłączenia do kontrolera CG LINE 400. Przy współpracy z kontrolerem wymagany jest dodatkowy 2 żyłowy przewód komunikacyjny. Wyposażenie standardowe: przycisk do uruchamiania testów wyniki testów z analizą uszkodzenia (źródło światła, obwód ładowarki i akumulatora) oraz wskazania stanu pracy (tryb pracy, test funkcjonalny, test akumulatora) wyświetlane przez 3 kolorowe kontrolki LED na obudowie oprawy automatyczny test funkcjonalny (tygodniowy) automatyczny test akumulatora (kwartalny) automatyczna kontrola ładowania ochrona przed głębokim rozładowaniem z zablokowaniem ponownego załączenia wyłączenie pracy przetwornicy przy biegu jałowym i zwarciu funkcja blokady pracy awaryjnej z poziomu kontrolera CGLine 400 Strumień światła Φ E/Φ N ok. 40 % Źródło światła: W komplecie świetlówka 8 W, T1/450 Im Czas pracy akumulatora:... 1 h Ni-Cd-AKKU 3, V/1,5 Ah... 3 h Ni-Cd-AKKU 3, V/4,0 Ah Temperatura otoczenia: Praca awaryjno-sieciowa: -5 C do +30 C Praca awaryjna: 0 C do +35 C Obudowa: Oprawa oświetlenia awaryjnego Brillant z szybą, do montażu w sufi cie podwieszanym, z szybką wymianą świetlówki, z metalową maskownicą w kolorze białym RAL Klasa ochronności: I; stopień szczelności: IP 20 Złącza: 2,5 mm 2 Zasilanie: 230V 50 Hz Wymiary szyby (mm): S = 320, W = 190 Wymiary maskownicy (mm): D = 400, S = 100 Wymiary otworu do montażu (mm): D = 387, S = 75 Min. głębokość zamocowania (mm): 120 Szyba: z jednostronnym drukowanym piktogramem (zasięg rozpoznawania: 28 m) z dwustronnym drukowanym piktogramem (zasięg rozpoznawania: 28 m) z grawerowanym piktogramem (niezgodne z normą EN) Oprawa przystosowana do pracy awaryjnej i ciągłej. Akcesoria: puszka do betonu do 1888 zestaw do montażu oprawy 188 w puszce do betonu Produkt: D CGLine CEAG Notlichtsysteme GmbH /25

26 Karty katalogowe /D D CGLine Oprawa samotestująca zgodna z normą PN-EN , PN-EN i PN-EN 1838 do urządzeń zgodnych z DIN-VDE 0108 / do pracy indywidualnej lub podłączenia do kontrolera CG LINE 400. Przy współpracy z kontrolerem wymagany jest dodatkowy 2 żyłowy przewód komunikacyjny. Wyposażenie standardowe: przycisk do uruchamiania testów wyniki testów z analizą uszkodzenia (źródło światła, obwód ładowarki i akumulatora) oraz wskazania stanu pracy (tryb pracy, test funkcjonalny, test akumulatora) wyświetlane przez 3 kolorowe kontrolki LED na obudowie oprawy automatyczny test funkcjonalny (tygodniowy) automatyczny test akumulatora (kwartalny) automatyczna kontrola ładowania ochrona przed głębokim rozładowaniem z zablokowaniem ponownego załączenia wyłączenie pracy przetwornicy przy biegu jałowym i zwarciu funkcja blokady pracy awaryjnej z poziomu kontrolera CGLine 400 Strumień światła Φ E/Φ N ok. 40 % Źródło światła: W komplecie świetlówka 8 W, T1/450 Im Czas pracy akumulatora:... 1 h Ni-Cd-AKKU 3, V/1,5 Ah... 3 h Ni-Cd-AKKU 3, V/4,0 Ah Temperatura otoczenia: Praca awaryjno-sieciowa: -5 C do +30 C Praca awaryjna: 0 C do +35 C Obudowa: Oprawa oświetlenia awaryjnego Brillant z szybą, do montażu na sufi cie, z szybką wymianą świetlówki, w metalowej obudowie w kolorze białym RAL Klasa ochronności: I; stopień szczelności: IP 20 Złącza: 2,5 mm 2 Zasilanie: 230V 50 Hz Wymiary szyby (mm): S = 320, W = 190 Wymiary obudowy (mm): D = 31, W = 120, G = 8 Szyba: z jednostronnym drukowanym piktogramem (zasięg rozpoznawania: 28 m) z dwustronnym drukowanym piktogramem (zasięg rozpoznawania: 28 m) z grawerowanym piktogramem (niezgodne z normą EN) Oprawa przystosowana do pracy awaryjnej i ciągłej. Akcesoria: zwieszak sztywny 0,5 m uchwyt prostopadły do ściany uchwyt równoległy do ściany mocowanie łańcuchów Produkt: D CGLine 811 z kloszem SL D CGLine Oprawa samotestująca zgodna z normą PN-EN , PN-EN i PN-EN 1838 do urządzeń zgodnych z DIN-VDE 0108 / do pracy indywidualnej lub podłączenia do kontrolera CG LINE 400. Przy współpracy z kontrolerem wymagany jest dodatkowy 2 żyłowy przewód komunikacyjny. Wyposażenie standardowe: przycisk do uruchamiania testów wyniki testów z analizą uszkodzenia (źródło światła, obwód ładowarki i akumulatora) oraz wskazania stanu pracy (tryb pracy, test funkcjonalny, test akumulatora) wyświetlane przez 3 kolorowe kontrolki LED na obudowie oprawy automatyczny test funkcjonalny (tygodniowy) automatyczny test akumulatora (kwartalny) automatyczna kontrola ładowania ochrona przed głębokim rozładowaniem z zablokowaniem ponownego załączenia wyłączenie pracy przetwornicy przy biegu jałowym i zwarciu funkcja blokady pracy awaryjnej z poziomu kontrolera CGLine 400 Strumień światła Φ E/Φ N ok. 40 % Źródło światła: W komplecie świetlówka 8 W, T1/450 Im Czas pracy akumulatora:... 1 h Ni-Cd-AKKU 3, V/1,5 Ah... 3 h Ni-Cd-AKKU 3, V/4,0 Ah Temperatura otoczenia: Praca awaryjno-sieciowa: -5 C do +30 C Praca awaryjna: 0 C do +35 C Obudowa: Z poliwęglanu, składa się z podstawy i pryzmatycznego klosza z trzema samoprzylepnymi piktogramami. Klasa ochronności: I; stopień szczelności: IP 5 Złącza: 2,5 mm 2 Zasilanie: 230V 50 Hz Wymiary (mm): D = 400, W = 10, G = 103 Kolor obudowy: Jasnoszary Zasięg rozpoznawania: 2 m Oprawa przystosowana do pracy awaryjnej i ciągłej. Akcesoria: siatka ochronna Produkt: D CGLine CEAG Notlichtsysteme GmbH /2

27 Karty katalogowe z kloszem przezroczystym D CGLine IP 41 Oprawa samotestująca zgodna z normą PN-EN , PN-EN i PN-EN 1838 do urządzeń zgodnych z DIN-VDE 0108 / do pracy indywidualnej lub podłączenia do kontrolera CG LINE 400. Przy współpracy z kontrolerem wymagany jest dodatkowy 2 żyłowy przewód komunikacyjny. Wyposażenie standardowe: przycisk do uruchamiania testów wyniki testów z analizą uszkodzenia (źródło światła, obwód ładowarki i akumulatora) oraz wskazania stanu pracy (tryb pracy, test funkcjonalny, test akumulatora) wyświetlane przez 3 kolorowe kontrolki LED na obudowie oprawy automatyczny test funkcjonalny (tygodniowy) automatyczny test akumulatora (kwartalny) automatyczna kontrola ładowania ochrona przed głębokim rozładowaniem z zablokowaniem ponownego załączenia wyłączenie pracy przetwornicy przy biegu jałowym i zwarciu funkcja blokady pracy awaryjnej z poziomu kontrolera CGLine 400 Strumień światła Φ E/Φ N ok. 40 % Źródło światła: W komplecie świetlówka 8 W, T1/450 Im Czas pracy akumulatora:... 1 h Ni-Cd-AKKU 3, V/1,5 Ah... 3 h Ni-Cd-AKKU 3, V/4,0 Ah Temperatura otoczenia: Praca awaryjno-sieciowa: -5 C do +30 C Praca awaryjna: 0 C do +35 C Obudowa: Oprawa modułowa w solidnej obudowie odlewanej ciśnieniowo z aluminium, z niepalnym, przezroczystym kloszem (850 ) z poliwęglanu Klasa ochronności: I; stopień szczelności: IP 41 Złącza: 2,5 mm 2 Zasilanie: 230V 50 Hz Wymiary (mm): D = 345, W = 200, G = 80 Kolor obudowy: jasnoszary, RAL 7035 Klosz z tworzywa: klosz przezroczysty klosz z piktogramem drukowanym (zasięg rozpoznawania: 32 m) Oprawa przystosowana do pracy awaryjnej i ciągłej. Akcesoria: siatka ochronna Produkt: D CGLine IP IP 54 z piktogramem PU D CGLine IP 54 Oprawa samotestująca zgodna z normą PN-EN , PN-EN i PN-EN 1838 do urządzeń zgodnych z DIN-VDE 0108 / do pracy indywidualnej lub podłączenia do kontrolera CG LINE 400. Przy współpracy z kontrolerem wymagany jest dodatkowy 2 żyłowy przewód komunikacyjny. Wyposażenie standardowe: przycisk do uruchamiania testów wyniki testów z analizą uszkodzenia (źródło światła, obwód ładowarki i akumulatora) oraz wskazania stanu pracy (tryb pracy, test funkcjonalny, test akumulatora) wyświetlane przez 3 kolorowe kontrolki LED na obudowie oprawy automatyczny test funkcjonalny (tygodniowy) automatyczny test akumulatora (kwartalny) automatyczna kontrola ładowania ochrona przed głębokim rozładowaniem z zablokowaniem ponownego załączenia wyłączenie pracy przetwornicy przy biegu jałowym i zwarciu funkcja blokady pracy awaryjnej z poziomu kontrolera CGLine 400 Strumień światła Φ E/Φ N ok. 40 % Źródło światła: W komplecie świetlówka 8 W, T1/450 Im Czas pracy akumulatora:... 1 h Ni-Cd-AKKU 3, V/1,5 Ah... 3 h Ni-Cd-AKKU 3, V/4,0 Ah Temperatura otoczenia: Praca awaryjno-sieciowa: -5 C do +30 C Praca awaryjna: 0 C do +35 C Obudowa: Oprawa modułowa w solidnej obudowie odlewanej ciśnieniowo z aluminium, z niepalnym, kloszem (850 ) z poliwęglanu Klasa ochronności: I; stopień szczelności: IP 54 Złącza: 2,5 mm 2 Zasilanie: 230V 50 Hz Wymiary (mm): D = 345, W = 200, G = 80 Kolor obudowy: jasnoszary, RAL 7035 Klosz z tworzywa: klosz przezroczysty klosz z piktogramem drukowanym (zasięg rozpoznawania: 32 m) Oprawa przystosowana do pracy awaryjnej i ciągłej. Akcesoria: siatka ochronna Produkt: D CGLine IP 54 CEAG Notlichtsysteme GmbH /27

28 Karty katalogowe 8811 CGLine z kloszem SL D CGLine Oprawa samotestująca zgodna z normą PN-EN , PN-EN i PN-EN 1838 do urządzeń zgodnych z DIN-VDE 0108 / do pracy indywidualnej lub podłączenia do kontrolera CG LINE 400. Przy współpracy z kontrolerem wymagany jest dodatkowy 2 żyłowy przewód komunikacyjny. Wyposażenie standardowe: przycisk do uruchamiania testów wyniki testów z analizą uszkodzenia (źródło światła, obwód ładowarki i akumulatora) oraz wskazania stanu pracy (tryb pracy, test funkcjonalny, test akumulatora) wyświetlane przez 3 kolorowe kontrolki LED na obudowie oprawy automatyczny test funkcjonalny (tygodniowy) automatyczny test akumulatora (kwartalny) automatyczna kontrola ładowania ochrona przed głębokim rozładowaniem z zablokowaniem ponownego załączenia wyłączenie pracy przetwornicy przy biegu jałowym i zwarciu funkcja blokady pracy awaryjnej z poziomu kontrolera CGLine 400 Strumień światła Φ E/Φ N ok. 40 % Źródło światła: W komplecie świetlówka 8 W, T1/450 Im Czas pracy akumulatora:... 1 h Ni-Cd-AKKU 3, V/1,5 Ah... 3 h Ni-Cd-AKKU 3, V/4,0 Ah Temperatura otoczenia: Praca awaryjno-sieciowa: -5 C do +30 C Praca awaryjna: 0 C do +35 C Obudowa: Do sufi tów podwieszanych z blachy stalowej, maskownica lakierowana w RAL Pryzmatyczny klosz z tworzywa. Grubość sufi tu do 40 mm. Klasa ochronności: I; stopień szczelności: IP 20 Złącza: 2,5 mm 2 Zasilanie: 230V 50 Hz Wymiary (mm): D = 30, W = 127, G = 105 Kolor obudowy: biały Oprawa przystosowana do pracy awaryjnej i ciągłej. Produkt: D CGLine VL 8-1 CGLine VL 8-1 CGLine Moduł zasilający zgodny z PN-EN i PN-EN do urządzeń zgodnych z DIN-VDE 0108 / do montażu w oprawach indywidualnych lub współpracujących z kontrolerem CG LINE 400. Przy współpracy z kontrolerem wymagany jest dodatkowy 2 żyłowy przewód komunikacyjny. Wyposażenie standardowe: przycisk do uruchamiania testów z 3 kolorową kontrolką LED wyniki testów z analizą uszkodzenia (źródło światła, obwód ładowarki i akumulatora) oraz wskazania stanu pracy (tryb pracy, test funkcjonalny, test akumulatora) wyświetlane przez 3 kolorową kontrolkę LED w przycisku automatyczny test funkcjonalny (tygodniowy) automatyczny test akumulatora (kwartalny) automatyczna kontrola ładowania ochrona przed głębokim rozładowaniem z zablokowaniem ponownego załączenia wyłączenie pracy przetwornicy przy biegu jałowym i zwarciu funkcja blokady pracy awaryjnej z poziomu kontrolera CGLine 400 funkcja blokady pracy awaryjnej z poziomu kontrolera CGLine 400 Strumień uzależniony od mocy źródeł światła. Przystosowany do pracy awaryjnej i ciągłej z dodatkowym KVG/WG lub EVG. Do podłączenia obwodu świetlówki służy 5-cio polowe szybkozłącze. Współpracuje z fl uorescencyjnymi źródłami światła: T2: 3W / 58W ; TC-TEL: 32W / 42W ; TC-D: 3W / 40W / 55W ; TC-F: 3W Czas pracy akumulatora:... 1 h Ni-Cd-AKKU 3, V/1,5 Ah... 3 h Ni-Cd-AKKU 3, V/4,0 Ah Temperatura otoczenia: akumulator: 0 C do +40 C elektronika: 10 C do +50 C Obudowa: metalowa Klasa ochronności: I; stopień szczelności: IP 20 Zaciski zasilania: 2 x 1,5 mm 2 Zaciski obwodu: 10 x 1,5 mm 2 (świetlówki i statecznika) Zasilanie: 230 V, 50 Hz Wymiary (mm): D = 20, W = 31, S = 40 Produkt: VL 8-1 CGLine-.. Ah CEAG Notlichtsysteme GmbH /28

29 Karty katalogowe VL 8-2 CGLine VL 8-2 CGLine Moduł zasilający zgodny z PN-EN i PN-EN do urządzeń zgodnych z DIN-VDE 0108 / do montażu w oprawach indywidualnych lub współpracujących z kontrolerem CG LINE 400. Przy współpracy z kontrolerem wymagany jest dodatkowy 2 żyłowy przewód komunikacyjny. Wyposażenie standardowe: przycisk do uruchamiania testów z 3 kolorową kontrolką LED wyniki testów z analizą uszkodzenia (źródło światła, obwód ładowarki i akumulatora) oraz wskazania stanu pracy (tryb pracy, test funkcjonalny, test akumulatora) wyświetlane przez 3 kolorową kontrolkę LED w przycisku automatyczny test funkcjonalny (tygodniowy) automatyczny test akumulatora (kwartalny) automatyczna kontrola ładowania ochrona przed głębokim rozładowaniem z zablokowaniem ponownego załączenia wyłączenie pracy przetwornicy przy biegu jałowym i zwarciu funkcja blokady pracy awaryjnej z poziomu kontrolera CGLine 400 Strumień uzależniony od mocy źródeł światła. Przystosowany do pracy awaryjnej i ciągłej z dodatkowym KVG/WG lub EVG. Do podłączenia obwodu świetlówki służy 5-cio polowe szybkozłącze. Współpracuje z fl uorescencyjnymi źródłami światła: T2: 18 W; TC-TEL: 11 W; TC-DEL: 10 W/13 W/18 W/2 W; TC-TEL: 13 W/18 W/2 W; TC-F: 18 W/24 W; TC-D: 18 W/24 W Czas pracy akumulatora:... 1 h Ni-Cd-AKKU 3, V/1,5 Ah... 3 h Ni-Cd-AKKU 3, V/4,0 Ah Temperatura otoczenia: Akumulator: 0 C do +40 C Elektronika: 10 C do +50 C Obudowa: metalowa Klasa ochronności: I; stopień szczelności: IP 20 Zaciski zasilania: 2 x 1,5 mm 2 Zaciski obwodu: 10 x 1,5 mm 2 (świetlówki i statecznika) Zasilanie: 230 V, 50 Hz Wymiary (mm): D = 20, W = 31, S = 40 Produkt: VL 8-2 CGLine-.. Ah CEAG Notlichtsysteme GmbH /29

30 Piktogramy specjalne Rodzaj Piktogramy Zasięg Nr zamówienia Rozp. STYLE 32 m m m m m m m m m m m m Rodzaj Piktogramy Zasięg Nr zamówienia Rozp. RZ 7811/ m m m m m m m m m m m m m m m m m m m m m m m m m m m m Rodzaj Piktogramy Zasięg Nr zamówienia Rozp m m m m m m Pozostałe piktogramy na zapytanie. CEAG Notlichtsysteme GmbH /30

31 Piktogramy specjalne Rodzaj Piktogramy Zasięg Nr zamówienia Rozp. RZ m m m m m m m m m m Rodzaj Piktogramy Zasięg Nr zamówienia Rozp. RZ 1888, m m m m m m m m m m m m m m m m m m m m m m m m m m m m m m m m m m m m m m m m m m m m Pozostałe piktogramy na zapytanie. CEAG Notlichtsysteme GmbH /31

32 Akumulatorowe reflektory przenośne Dane techniczne W 27.3/4 Przenośny reflektor z ładowarką wewnętrzną Filtry (w zestawie) czerwony, pomarańczowy, biały Obudowa tworzywo utwardzone, odporne na ścieranie Kolor obudowy szary Czas pracy awaryjnej 3,5 h z żarówką 5 V/5 W (główna) 12,0 h z żarówką 4,8 V/1,5 W (pomocnicza) Akumulator wielokrotnego ładowania, bezobsługowy Ni-Cd 4,8 V / 4 Ah Źródło światła żarówka główna 5 V / 5 W żarówka pomocnicza 4,8 V / 1,5 W Zasilanie 230 V 50/0 Hz Pobór mocy 10 VA Klasa ochronności II Stopień szczelności IP 54 Funkcja monitorowania kontrolka ładowania z zieloną diodą Rodzaje światła pulsujące, ciągle i pomocnicze W 27.3/4 Dane dotyczące zamówienia Typ Nr zamówienia W 27.3/ W 27.3/7 LZ Akcesoria Akcesoria/Części zamienne Nr zamówienia żarówka 5 V / 5 W (5 sztuk) ,8 V / 1,4 W (10 sztuk) Akumulator Ni-Cd 4,8 V/4 Ah Uchwyt do zawieszania na ścianie Podstawka ścienna Przewód zasilający Filtry czerwony, pomarańczowy i bezbarwny-pryzmatyczny Parametry świecenia Zasięg natężenie światła 5 m 25 lux 20 m 1 lux 80 m 1 lux Wymiary w mm 110,5 +0, ,5 2,5,5 10, Podstawka ścienna CEAG Notlichtsysteme GmbH /32

33 Akumulatorowe reflektory przenośne W 270.3/4 z oddzielną ładowarką Dane techniczne W 270.3/4, W 270.3/7 Przenośny reflektor z oddzielną ładowarką Filtry (w zestawie) czerwony, pomarańczowy, biały Obudowa tworzywo utwardzone, odporne na ścieranie Kolor obudowy szary 3,5 h (,5 h) m. żarówka 5 V/5 W (główna) Czas pracy awaryjnej 12,0 h (25 h) m. żar. 4,8 V/1,5 W (pomocnicza) Akumulator 4 Ah (7 Ah) wielokrotnego ładowania, bezobsługowy Akumulator Ni-Cd 4,8 V / 4 Ah Ni-Cd 4,8 V / 7 Ah Źródło światła żarówka główna 5 V / 5 W żarówka pomocnicza 4,8 V / 1,5 W Klasa ochronności II Stopień szczelności IP 54 Rodzaje światła światło pulsujące, ciągłe i pomocnicze Dane dotyczące zamówienia Typ Akumulator Nr zamówienia W 270.3/4 4 Ah W 270.3/7 7 Ah Akcesoria Akcesoria/Części zamienne Nr zamówienia Żarówka 5 V / 5 W (5 sztuk) ,8 V / 1,4 W (10 sztuk) Akumulator Ni-Cd 4,8 V/4 Ah Akumulator Ni-Cd 4,8 V/7 Ah Filtry czerwony, pomarańczowy i bezbarwny-pryzmatyczny Tabela danych patrz strona /2 Ładowarka Z do refl ektora ręcznego W 270.3/4 i W 270.3/7 Dane techniczne Z do reflektora ręcznego W Obudowa tworzywo utwardzone, odporne na ścieranie Kolor obudowy szary Zasilanie 230 V 50/0 Hz Moc 10 VA Klasa ochronności II Stopień szczelności IP 44 Dane dotyczące zamówienia Typ Nr zamówienia Ładowarka Z CEAG Notlichtsysteme GmbH /33

34 Akumulatorowe reflektory przenośne w wersji przeciwwybuchowej SEB 8L/SEB8 SEB 8 L SEB 8 z uchwytem samochodowym Dane techniczne SEB 8 L / SEB 8 Klasa ochrony przeciwwybuchowej EEx e ib IIC T4 Certyfi kat PTB 99 ATEX 2195 Oznaczenie II 2 G / II 2 D* Obudowa poliamid / czarny Średnica refl ektora Ø 98 mm (szkło mineralne) Żarówka halogenowa 5,5 V / 5,5 W Światło pomocnicze-żarówka 4,8 V / 0,3 A Stopień szczelności IP 5 zgodny z normą DIN-PN 0529 Temperatura otoczenia -20 C do+40 C (parametry dla 0-30 C) Akumulator Ni-Cd (4,8 V/7 Ah) Czas świecenia ok.,5 godzin - wskazanie poziomu rozładowania akumulatora - mikroprocesorowa kontrola ładowania Funkcje - światło pulsujące/ciągłe - żarówka pomocnicza załączana przy uszkodze niu żarówki głównej - ładowarka wewnętrzna (SEB 8 L) Waga SEB 8 L 2,5 kg / SEB 8 2,2 kg Zasilanie ładowarki LG 443 SEB 8 / SEB 8 L V ± 10 %, 50/0 Hz1) Zasilanie uchwytu samochodowego SEB 8 / SEB 8 L V DC Zasilanie ładowarki SEB 8 L 230 V ± 10 %; 50/0 Hz 1) 110 V na zapytanie * II 2 D na zapytanie Dane dotyczące zamówienia Rodzaj Opis Nr zamówienia SEB 8 L Z żarówką halogenową i pomocniczą, odbłyśnikiem i akumulatorem (ładowanie: przewód sieciowy LG 443 lub uchwyt samochodowy 90) SEB 8 Z żarówką halogenową i pomocniczą, odbłyśnikiem i akumulatorem (ładowanie: LG 443 lub uchwyt samochodowy 90) Ładowarka LG 443 Akcesoria Typ Ładowarka LG 443 SEB 8 L, SEB 8 Uchwyt samochodowy 90 SEB 8 L, SEB 8 Podstawka ścienna SW Akumulator 7 Ah, 4,8 V Ni-Cd Zasilacz do uchwytu samochodowego 90 Żarówka halogenowa 5,5 V/5,5 W 10 żarówek 4,8 V/0,3 A Odbłyśnik pomarańczowy Filtr czerwony, pomarańczowy, zielony Nr zamówienia Wymiary w mm 14, , cm/ø 1 Lux 150 m 111 Zasięg świecenia 109,2 112,5 CEAG Notlichtsysteme GmbH /34

35 Karty katalogowe W27.3/4 Akumulatorowy reflektor przenośny z ładowarką wewnętrzną zgodny z normą DIN 0108 z dnia i PN-EN 0598 część Zgodny z wymaganiami EMC 89/33/EEC. Z inteligentną ładowarką i zieloną kontrolką LED. Obudowa z tworzywa utwardzonego, odpornego na ścieranie. Kolor obudowy: szary Filtry w zestawie: czerwony, pomarańczowy, bezbarwny-pryzmatyczny Czas pracy z akumulatora: 3,5 h z żarówką 5V/5W (główna) 12,0 h z żarówką 4,8V/1,5W (pomocnicza) Akumulator: wielokrotnego ładowania, bezobsługowy Ni-Cd 4,8V/4Ah Zasilanie: 230V, 50/0Hz, 10VA Klasa ochronności: II, Stopień szczelności: IP 54 Rodzaje światła: światło pulsujące, ciągłe i pomocnicze Natężenie światła: 5 m 25 Lux, 20 m 1 Lux, 80 m 1 Lux Przewód zasilający: spiralny ze złączem EURO Opcje uchwyt do zawieszania na ścianie podstawka ścienna Produkt: W27.3/4 W 27.3/4 W 270.3/4 z oddzielną ładowarką W270.3/4 Akumulatorowy reflektor przenośny z oddzielną ładowarką zgodny z normą DIN 0108 von i EN 0598 część Zgodny z wymaganiami EMC 89/33/EEC. Z inteligentną ładowarką i zieloną kontrolką LED. Obudowa z tworzywa utwardzonego, odpornego na ścieranie. Kolor obudowy: szary Filtry w zestawie: czerwony, pomarańczowy, bezbarwny-pryzmatyczny Czas pracy z akumulatora: 3,5 h z żarówką 5V/5W (główna) 12,0 h z żarówką 4,8V/1,5W (pomocnicza) Akumulator: wielokrotnego ładowania, bezobsługowy Ni-Cd 4,8V/4Ah Klasa ochronności: II, Stopień szczelności: IP 54 W270.3/7 Akumulatorowy reflektor przenośny z oddzielną ładowarką zgodny z normą DIN 0108 von i EN 0598 część Zgodny z wymaganiami EMC 89/33/EEC. Z inteligentną ładowarką i zieloną kontrolką LED. Obudowa z tworzywa utwardzonego, odpornego na ścieranie. Kolor obudowy: szary Filtry w zestawie: czerwony, pomarańczowy, bezbarwny-pryzmatyczny Czas pracy awaryjnej:,5 h z żarówką 5V/5W (główna) 25,0 h z żarówką 4,8V/1,5W (pomocnicza) Akumulator: wielokrotnego ładowania, bezobsługowy Ni-Cd 4,8V/7Ah Klasa ochronności: II, Stopień szczelności: IP 54 Rodzaje światła: światło pulsujące, ciągłe i pomocnicze Natężenie światła: 5 m 25 Lux, 20 m 1 Lux, 80 m 1 Lux Do współpracy z ładowarką Z345.3 Produkt: W270.3/4 Rodzaje światła: światło pulsujące, ciągłe i pomocnicze Natężenie światła: 5 m 25 Lux, 20 m 1 Lux, 80 m 1 Lux Do współpracy z ładowarką Z345.3 Produkt: W270.3/7 W 270.3/7 z oddzielną ładowarką CEAG Notlichtsysteme GmbH /35

36 Karty katalogowe Z345.3 Ładowarka do reflektora ręcznego W27.3. Zgodne z wymaganiami EMC 89/33/ EEC. Obudowa: tworzywo utwardzone, odporne na ścieranie Kolor obudowy: szary Zasilanie: 230 V, 50/0 Hz, 10 VA Klasa ochronności: II, Stopień szczelności: IP 54 Produkt: Z345.3 Ładowarka Z do refl ektora ręcznego W 270.3/4 i W 270.3/7 SEB 8 L SEB 8 SEB 8 L Reflektor przenośny w wersji przeciwwybuchowej z wbudowaną ładowarką zgodny z DIN-EN 50014ff, VDE 0108 z dnia i EN 0598 część Zgodny z wymaganiami EMC 89/33/EEC. wskazanie poziomu akumulatora mikroprocesorowa kontrola ładowania światło pulsujące praca awaryjna po zaniku sieci przełączenie na żarówkę pomocniczą po uszkodzeniu żarówki głównej Klasa ochrony przeciwwybuchowej: EEx e ib IIC T4 do strefy 1 i 2 Certyfikat: PTB 99 ATEX 2195 Z monitorowaniem obwodu ładowania (5 kontrolek LED). Obudowa z poliamidu odpornego na ścieranie. Kolor obudowy: czarny Średnica reflektora: 98 mm (szkło mineralne) Reflektor przestawny z pryzmatycznym, bezbarwnym kloszem (świecenie szerokopasmowe i punktowe) Światło główne: żarówka halogenowa 5,5V/5,5W SEB 8 Reflektor przenośny w wersji przeciwwybuchowej z ładowarką zewnętrzną zgodny z DIN-EN 50014ff, VDE 0108 z dnia i EN 0598 część Zgodny z wymaganiami EMC 89/33/EEC. wskazanie poziomu akumulatora mikroprocesorowa kontrola ładowania światło pulsujące praca awaryjna po zaniku sieci przełączenie na żarówkę pomocniczą po uszkodzeniu żarówki głównej Klasa ochrony przeciwwybuchowej: EEx e ib IIC T4 do strefy 1 i 2 Certyfikat: PTB 99 ATEX 2195 Z monitorowaniem obwodu ładowania (5 kontrolek LED). Obudowa z poliamidu odpornego na ścieranie. Kolor obudowy: czarny Średnica reflektora: 98 mm (szkło mineralne) Reflektor przestawny z pryzmatycznym, bezbarwnym kloszem (świecenie szerokopasmowe i punktowe) Światło główne: żarówka halogenowa 5,5V/5,5W Światło pomocnicze: żarówka 4,8V/0,3A Czas pracy awaryjnej:,5 h z żarówką 5,5V/5,5W (główna) 12,0 h z żarówką 4,8V/1,5W (pomocnicza) Akumulator: wielokrotnego ładowania, bezobsługowy Ni-Cd 4,8V/7Ah Zasilanie: 230V 50/0 Hz, 14VA Klasa ochronności: II (z akumulatora III) Stopień szczelności: IP5 Rodzaje światła: światło pulsujące, ciągłe i pomocnicze Natężenie światła: 20 m 49 Lux, 80 m 3 Lux, 150 m 1 Lux Ładowanie za pomocą zintegrowanej ładowarki lub uchwytu samochodowego 90. Produkt: SEB 8 L Światło pomocnicze: żarówka 4,8V/0,3A Czas pracy awaryjnej:,5 h z żarówką 5,5V/5,5W (główna) 12,0 h z żarówką 4,8V/1,5W (pomocnicza) Akumulator: wielokrotnego ładowania, bezobsługowy Ni-Cd 4,8V/7Ah Zasilanie: 230V 50/0 Hz, 14VA Klasa ochronności: II (z akumulatora III) Stopień szczelności: IP5 Rodzaje światła: światło pulsujące, ciągłe i pomocnicze Natężenie światła: 5 m 25 Lux, 80 m 3 Lux, 150 m 1 Lux Ładowanie za pomocą ładowarki LG 443 lub uchwytu samochodowego 90. Produkt: SEB 8 CEAG Notlichtsysteme GmbH /3

37 Karty katalogowe LG 443 Ładowarka LG 443 do refl ektora ręcznego SEB 8, zgodna z wymaganiami EMC 89/33/EEC. Zasilanie: 230V, 50/0Hz, 10VA Klasa ochronności: II, Stopień szczelności: IP31 Produkt: LG 443 Ładowarka LG 443 Uchwyt samochodowy 90 Uchwyt samochodowy 90 do zamocowania i ładowania w pojazdach refl ektora ręcznego SEB 8. Zasilanie: V DC Klasa ochronności: II, Stopień szczelności: IP31 Produkt: uchwyt samochodowy 90 SEB 8 z uchwytem samochodowym CEAG Notlichtsysteme GmbH /37
