1 GuideLed Oświetlenie awaryjne nowej generacji

2 Technologia Trójpolowe diody LED Charakteryzują się niewielkim poborem energii, wysoką wydajnością oraz natychmiastowym startem. Mogą pracować przez kilkadziesiąt tysięcy godzin, zarówno w niskich jak i w wysokich temperaturach otoczenia. Dzięki doskonałym parametrom technicznym i niewielkimi gabarytom są idealnymi źródłami światła do zastosowania w oprawach oświetlenia awaryjnego. Zapewniają wysoki poziom bezpieczeństwa przez wiele lat. GuideLED jest doskonałym połączeniem nowoczesnej technologii trójpolowych diod LED oraz zaawansowanej techniki świetlnej. Badania laboratoryjne nad odpowiednim rozmieszczeniem 48 trójpolowych LED oraz zaprojektowaniem szyby o specjalnej strukturze powierzchni dały zaskakujący rezultat. Otrzymaliśmy piktogram, który emituje światło równomiernie na całej swojej powierzchni. Inteligentny układ elektroniczny Układ elektroniczny GuideLed utrzymuje natężenie oświetlenia białej powierzchni piktogramu na stałym, wysokim poziomie 500 cd/m 2. W przypadku uszkodzenia jednej z diod, pozostałe świecą odpowiednio jaśniej. W efekcie otrzymujemy doskonałą widoczność znaku ewakuacyjnego przez cały okres pracy oprawy, zarówno przy włączonym oświetleniu podstawowym jak i w pomieszczeniach zadymionych. Zastosowanie nowatorskich rozwiązań i zaawansowanych technologii pozwoliło uzyskać doskonałe parametry świetlne przy zredukowaniu poboru energii aż o 70% w porównaniu z tradycyjnymi oprawami świetlówkowymi. Wymagania techniczne dla oznaczeń ewakuacyjnych DIN ( ) oraz ISO (2002): L m 500 cd/m² (dla białej powierzchni piktogramu) dla pracy w jasno oświetlonym otoczeniu ISO (2007): L min = 10 cd/m² (dla zielonej powierzchni piktogramu) w zadymionym pomieszczeniu źle oświetlona oprawa ewakuacyjna 500 cd/m² Oprawa CEAG 100 cd/m²

3

4 Design Oprawy GuideLed zostały wyposażone w kilka wariantów mocowania. Zaprojektowano je tak, aby mogły się komponować z wystrojem nowoczesnych pomieszczeń. W wykonaniu standardowym ramka oprawy GuideLed jest w kolorze szarym. Na życzenie klienta oferujemy również inne kolory, przystosowane do indywidualnych potrzeb. Oferujemy także pełną paletę piktogramów zgodnych z obowiązującymi polskimi normami. Wybierz oprawę z odpowiednim zasięgiem rozpoznawania znaku (zgodnie z normą EN 1838 oraz DIN ). 20 m 30 m Montaż w ścianie Montaż na ścianie Montaż na suficie

5 Rewolucyjna technologia Badania nad zachowaniem osób w budynkach w stanie zagrożenia dowiodły, że znaki ewakuacyjne muszą być bardzo czytelne. Jednak na co dzień oprawy z piktogramami powinny się także komponować z wystrojem wnętrz, w których zostały zastosowane. GuideLed jest doskonałym połączeniem funkcjonalności i nowoczesnego wzornictwa. GuideLed o grubości 14 mm zamontowana na ścianie sprawia wrażenie integralnego elementu budynku. Montaż na zwieszaku łańcuchowym Montaż na zwieszaku sztywnym Montaż w suficie podwieszanym

6 Zastosowanie

7 Sterowanie opraw w Technologii STAR Zasilanie, programowanie i monitorowanie opraw odbywa się poprzez przewody zasilające bez dodatkowych przewodów do przesyłu danych. Technologia STAR umożliwia dowolne programowanie trybów pracy każdej oprawy (awaryjnego, awaryjno-sieciowego oraz awaryjno-sieciowego przełączanego) na dowolnym obwodzie końcowym. Rozwiązanie to redukuje ilość okablowania, co wpływa na zmniejszenie kosztów instalacji nawet o połowę. Technologia STAR pozwala także na przeprogramowanie dowolnej oprawy z poziomu komputera sterującego w trakcie eksploatacji, dlatego w fazie projektowania nie musimy uwzględniać trybu pracy poszczególnych opraw. System z Technologią STAR testuje automatycznie do 20 opraw oświetlenia awaryjnego zainstalowanych na każdym obwodzie końcowym. Monitorowane są także wszystkie pozostałe elementy systemu oraz akumulatory i przewody zasilające. Raporty z przeprowadzanych testów prowadzone są automatycznie. Projektowana żywotność baterii systemu oświetlenia awaryjnego z Technologią STAR wynosi 10 lat. Zastosowanie opraw GuideLed eliminuje konieczność wymiany świetlówek. Szybki montaż Oprawa została zaprojektowana w taki sposób, aby skrócić czas montażu do minimum oraz uniknąć jej uszkodzenia w trakcie prac budowlanych. Oprawa składa się z dwóch modułów: w pierwszej kolejności należy przymocować zestaw montażowy do ściany, podłączyć przewód i nadać adres. Po zakończeniu prac budowlanych mocujemy piktogram z diodami LED za pomocą zatrzasków i oprawa jest gotowa do pracy. Docisnąć zatrzask!

8 Ekonomia Mocno zielone piktogramy Zużycie energii przez oprawy GuideLed jest aż o 70% mniejsze niż w przypadku opraw z tradycyjnymi świetlówkami. W praktyce poziom zużycia energii opraw GuideLed jest tak znikomy, że można go porównać do przeciętnego poboru przez większość urządzeń elektronicznych pracujących w trybie czuwania (standby). Stosując oprawy GuideLed przyczyniamy się do ochrony środowiska naturalnego i oszczędzania cennych zasobów naturalnych. Bezpieczny zysk Świetlówki wykorzystywane w tradycyjnych oprawach oświetlenia awaryjnego mają określoną żywotność. W praktyce oznacza to wydatki związane z koniecznością zakupu i wymiany świetlówek co najmniej raz w roku. W oprawach GuideLed ten problem został wyeliminowany. Projektowana żywotność diod LED wynosi ponad godzin. To oznacza, że oprawy GuideLed mogą pracować przez wiele lat bez konieczności wymiany źródeł światła. Zużycie mocy systemu P sys w W Zużycie prądu w ma ,8 8, ,9 1,9 4,1 2, m zasięg rozpoznawania 30 m zasięg rozpoznawania 20 m zasięg rozpoznawania 30 m zasięg rozpoznawania świetlówka GuideLed dwustronna GuideLed jednostronna

9 Przykład oszczędności kosztów Codzienny czas pracy 8 W świetlówka P sys = 8,4 W GuideLed 30 m jednostronna P sys = 2,6 W GuideLed 30 m dwustronna P sys = 4,1 W 16 h Roczne zużycie oraz koszty* na każdą oprawę 49 kwh 7,35 15 kwh 2,25 24 kwh 3,60 24 h 74 kwh 11,10 28 kwh 4,20 36 kwh 5,40 Roczne koszty* przykładowego projektu 120 opraw 84 GuideLeds** 36 GuideLeds** Roczne oszczędności Ø średnia oszczędność 16 h ,70 24 h 1, ,54 * Przy cenie prądu 0,15 / kwh. ** Założenie: projekt zawiera 120 opraw oświetlenia awaryjnego z czego 70% opraw jednostronnych oraz 30% opraw świecących dwustronnie. oszczędności związane z wymianą źródeł światła (koszty materiału, robocizny oraz dojazdu)

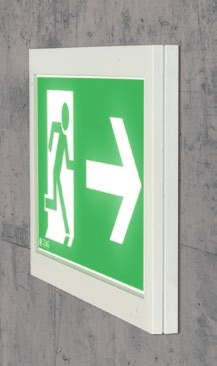

10 GuideLed CG-S Montaż do ściany 20 m LED GuideLed CG-S Oprawa oświetlenia awaryjnego w technologii LED z podświetlaną szybą do montażu na ścianie Płaska obudowa grubość piktogramu tylko 14 mm Doskonała widoczność znaku jasność > 500 cd / m² (DIN ), natężenie L min /L max > 0,8 Wysoka sprawność trójpolowych diod LED Zredukowanie pojemności i kosztów akumulatorów pobór DC 8 ma Niskie koszty zużycia energii tylko 1,9 W Minimalne koszty serwisowania diody LED ( godzin pracy) Bez narzędziowy, zatrzaskowy montaż piktogramu Zasięg rozpoznawania 20 m Strumień światła oi E /oi Nenn pod koniec okresu pracy awaryjnej 100 % Materiał obudowy PC, PMMA Kolor obudowy Jasnoszary RAL 7035 Waga Sposób montażu Złącza Zasilanie Pobór prądu przy zasilaniu z akumulatora Moc (moc pozorna / moc efektywna) 0,47 kg (10011 LED CG-S) 0,41 kg (10012 LED CG-S) Na ścianie Szybkozłącza do przewodów 2,5 mm², zabezpieczenie przed zamianą polaryzacji V AC, 50 Hz 176 V 275 V DC 8 ma 4,0 VA / 1,9 W Temperatura otoczenia - 20 C do + 40 C Źródło światła Listwa z 3 diodami Dane dotyczące zamówienia zestawu montażowego Ścienny zestaw montażowy do oprawy typu GuideLed CG-S oraz CG-S, do montażu natynkowego, z zapłonnikiem LED CG-S (20 adresów) Ścienny zestaw montażowy do oprawy typu GuideLed CG-S oraz CG-S, do montażu podtynkowego**, z zapłonnikiem LED CG-S (20 adresów) Dane dotyczące zamówienia piktogramów LED* Piktogram LED PL GuideLed / CG-S, (DIN 4844), 20 m Piktogram LED PR GuideLed / CG-S, (DIN 4844), 20 m CG-S Piktogram LED PU GuideLed / CG-S, (DIN 4844), 20 m Piktogram LED PL GuideLed / CG-S, 20 m Piktogram LED PR GuideLed / CG-S, 20 m Piktogram LED PU GuideLed / CG-S, 20 m CG-S 13 Dane dotyczące zamówienia akcesoriów Przepust kablowy do GuideLed / CG-S * Wymagany zestaw montażowy. ** Wbudowane zasilanie do LED, np. w okrągłej puszce podwójnej zgodnie z DIN

11 GuideLed CG-S Montaż do ściany Oprawa oświetlenia awaryjnego w technologii LED z podświetlaną szybą do montażu na ścianie Płaska obudowa grubość piktogramu tylko 14 mm Doskonała widoczność znaku jasność > 500 cd / m² (DIN ), natężenie L min /L max > 0,8 Wysoka sprawność trójpolowych diod LED Zredukowanie pojemności i kosztów akumulatorów pobór DC 8 ma Niskie koszty zużycia energii tylko 2,6 W Minimalne koszty serwisowania diody LED ( godzin pracy) Bez narzędziowy, zatrzaskowy montaż piktogramu Zasięg rozpoznawania 30 m Strumień światła oi E /oi Nenn pod koniec okresu pracy awaryjnej 100 % Materiał obudowy PC, PMMA Kolor obudowy Jasnoszary RAL 7035 Waga Sposób montażu Złącza Zasilanie Pobór prądu przy zasilaniu z akumulatora Moc (moc pozorna / moc efektywna) 0,60 kg (11011 LED CG-S) 0,56 kg (11012 LED CG-S) Na ścianie Szybkozłącza do przewodów 2,5 mm², zabezpieczenie przed zamianą polaryzacji V AC, 50 Hz 176 V 275 V DC 11 ma 5,0 VA / 2,6 W Temperatura otoczenia - 20 C do + 40 C Źródło światła Listwa z 3 diodami 30 m LED GuideLed CG-S Dane dotyczące zamówienia zestawu montażowego Ścienny zestaw montażowy GuideLed CG-S oraz CG-S, do montażu natynkowego, z zapłonnikiem LED CG-S (20 adresów) Ścienny zestaw montażowy GuideLed CG-S oraz CG-S, do montażu podtynkowego**, z zapłonnikiem LED CG-S (20 adresów) Dane dotyczące zamówienia piktogramów LED* Piktogram LED PL GuideLed / CG-S, (DIN 4844), 30 m Piktogram LED PR GuideLed / CG-S, (DIN 4844), 30 m Piktogram LED PU GuideLed / CG-S, (DIN 4844), 30 m CG-S Piktogram LED PL GuideLed / CG-S, 30 m Piktogram LED PR GuideLed / CG-S, 30 m Piktogram LED PU GuideLed / CG-S, 30 m Dane dotyczące zamówienia akcesoriów CG-S 13 Przepust kablowy do oprawy typu GuideLed / CG-S * Wymagany zestaw montażowy. ** Wbudowane zasilanie do LED, np. w okrągłej puszce podwójnej zgodnie z DIN

12 GuideLed CG-S Montaż do sufitu 20 m LED Oprawa oświetlenia awaryjnego w technologii LED z podświetlaną szybą do montażu na suficie Płaska obudowa grubość piktogramu tylko 12 mm Doskonała widoczność znaku jasność > 500 cd / m² (DIN ), natężenie L min /L max > 0,8 Wysoka sprawność trójpolowych diod LED Zredukowanie pojemności i kosztów akumulatorów pobór DC 8 ma Niskie koszty zużycia energii tylko 2,9 W (1,9 W dla oprawy jednostronnej) Minimalne koszty serwisowania diody LED ( godzin pracy) GuideLed CG-S Zasięg rozpoznawania 20 m Strumień światła oi E /oi Nenn pod koniec okresu pracy awaryjnej 100 % Materiał obudowy PC, PMMA Kolor obudowy Jasnoszary RAL 7035 Waga Sposób montażu Złącza Zasilanie Pobór prądu przy zasilaniu z akumulatora Moc (moc pozorna / moc efektywna) 0,39 kg (10021 LED CG-S) 0,49 kg (10022 LED CG-S) 0,54 kg (10023 LED CG-S) 0,70 kg (10024 LED CG-S) Na suficie, na zwieszaku, wbudowany Szybkozłącza do przewodów 2,5 mm², zabezpieczenie przed zamianą polaryzacji V AC, 50 Hz 176 V 275 V DC Oprawa jednostronna 8 ma Oprawa dwustronna 12 ma Temperatura otoczenia - 20 C do + 40 C Źródło światła Oprawa jednostronna 4,0 VA / 1,9 W Oprawa dwustronna 5,5 VA / 2,9 W Listwa z 3 diodami GuideLed CG-S Dane dotyczące zamówienia zestawu montażowego Sufitowy zestaw montażowy GuideLed CG-S z baldachimem, z zapłonnikiem LED CG-S (20 adresów) Sufitowy zestaw montażowy GuideLed CG-S z baldachimem oraz sztywnym, okrągłym zwieszakiem 0,5 m, z zapłonnikiem LED CG-S (20 adresów) Sufitowy zestaw montażowy GuideLed CG-S z baldachimem oraz sztywnym, okrągłym zwieszakiem 1,5 m, z zapłonnikiem LED CG-S (20 adresów) Sufitowy zestaw montażowy GuideLed CG z obudową do wbudowania w sufit, z zapłonnikiem LED CG-S (20 adresów)* Dane dotyczące zamówienia akcesoriów Skrzynka do wbudowania w sufit do oprawy typu GuideLed CG-S, 20 m* GuideLed CG-S * Sufitowy zestaw montażowy do oprawy typu GuideLed oraz skrzynka do wbudowania w sufit odpowiadają klasie ochronności I.

13 GuideLed CG-S Montaż do sufitu Dane dotyczące zamówienia piktogramów LED* Piktogram LED PL / PR GuideLed / / / CG-S, (DIN 4844), 20 m Piktogram LED PU / PU GuideLed / / / CG-S, (DIN 4844), 20 m Piktogram LED PL / BL GuideLed / / / CG-S, (DIN 4844), 20 m Piktogram LED PR / BL GuideLed / / / CG-S, (DIN 4844), 20 m Piktogram LED PU / BL GuideLed / / / CG-S, (DIN 4844), 20 m Piktogram LED PL / PR-R GuideLed / / / CG-S, (DIN 4844), 20 m Piktogram LED PL / PR-W GuideLed / / / CG-S, (DIN 4844), 20 m Piktogram LED PL / PR GuideLed / / / CG-S, 20 m Piktogram LED PU / PU GuideLed / / / CG-S, 20 m Piktogram LED PL / BL GuideLed / / / CG-S, 20 m Piktogram LED PR / BL GuideLed / / / CG-S, 20 m Piktogram LED PU / BL GuideLed / / / CG-S, 20 m Piktogram LED PL / PR-R GuideLed / / / CG-S, 20 m Piktogram LED PL / PR-W GuideLed / / / CG-S, 20 m CG-S / CG-S CG-S * Wymagany zestaw montażowy.

14 GuideLed CG-S Montaż do sufitu 30 m LED Oprawa oświetlenia awaryjnego w technologii LED z podświetlaną szybą do montażu na suficie Płaska obudowa grubość piktogramu tylko 12 mm Doskonała widoczność znaku jasność > 500 cd / m² (DIN ), natężenie L min /L max > 0,8 Wysoka sprawność trójpolowych diod LED Zredukowanie pojemności i kosztów akumulatorów pobór DC 11 ma Niskie koszty zużycia energii tylko 4,1 W (2,6 W dla oprawy jednostronnej) Minimalne koszty serwisowania diody LED ( godzin pracy) GuideLed CG-S Zasięg rozpoznawania 30 m Strumień światła oi E /oi Nenn pod koniec okresu pracy awaryjnej 100 % Materiał obudowy PC, PMMA Kolor obudowy Jasnoszary RAL 7035 Waga Sposób montażu Złącza Zasilanie Pobór prądu przy zasilaniu z akumulatora Moc (moc pozorna / moc efektywna) 0,79 kg (11021 LED CG-S) 0,94 kg (11022 LED CG-S) 0,99 kg (11023 LED CG-S) 1,22 kg (11024 LED CG-S) Na suficie, na zwieszaku, wbudowany Szybkozłącza do przewodów 2,5 mm², zabezpieczenie przed zamianą polaryzacji V AC, 50 Hz 176 V 275 V DC Oprawa jednostronna 11 ma Oprawa dwustronna 17 ma Temperatura otoczenia - 20 C do + 40 C Źródło światła Oprawa jednostronna 5,0 VA / 2,6 W Oprawa dwustronna 7,1 VA / 4,1 W Listwa z 3 diodami GuideLed CG-S Dane dotyczące zamówienia zestawu montażowego Sufitowy zestaw montażowy GuideLed CG-S z baldachimem, z zapłonnikiem LED CG-S (20 adresów) Sufitowy zestaw montażowy GuideLed CG-S z baldachimem oraz sztywnym, okrągłym zwieszakiem 0,5 m, z zapłonnikiem LED CG-S (20 adresów) Sufitowy zestaw montażowy GuideLed CG-S z baldachimem oraz sztywnym, okrągłym zwieszakiem 1,5 m, z zapłonnikiem LED CG-S (20 adresów) Sufitowy zestaw montażowy GuideLed CG z obudową do wbudowania w sufit, z zapłonnikiem LED CG-S (20 adresów)* Dane dotyczące zamówienia akcesoriów Skrzynka do wbudowania w sufit do oprawy typu GuideLed CG-S, 30m* GuideLed CG-S * Sufitowy zestaw montażowy do oprawy typu GuideLed oraz skrzynka do wbudowania w sufit odpowiadają klasie ochronności I.

15 GuideLed CG-S Montaż do sufitu Dane dotyczące zamówienia piktogramów LED* Piktogram LED PL / PR GuideLed / / / CG-S, (DIN 4844), 30 m Piktogram LED PU / PU GuideLed / / / CG-S, (DIN 4844), 30 m Piktogram LED PL / BL GuideLed / / / CG-S, (DIN 4844), 30 m Piktogram LED PR / BL GuideLed / / / CG-S, (DIN 4844), 30 m Piktogram LED PU / BL GuideLed / / / CG-S, (DIN 4844), 30 m Piktogram LED PL / PR-R GuideLed / / / CG-S, (DIN 4844), 30 m Piktogram LED PL / PR-W GuideLed / / / CG-S, (DIN 4844), 30 m Piktogram LED PL / PR GuideLed / / / CG-S, 30 m Piktogram LED PU / PU GuideLed / / / CG-S, 30 m Piktogram LED PL / BL GuideLed / / / CG-S, 30 m Piktogram LED PR / BL GuideLed / / / CG-S, 30 m Piktogram LED PU / BL GuideLed / / / CG-S, 30 m Piktogram LED PL / PR-R GuideLed / / / CG-S, 30 m Piktogram LED PL / PR-W GuideLed / / / CG-S, 30 m CG-S / CG-S CG-S * Wymagany zestaw montażowy.

16 GuideLed CG-S Montaż na suficie na zwieszakach 20 m LED Oprawa oświetlenia awaryjnego w technologii LED z podświetlaną szybą do montażu na suficie Płaska obudowa grubość piktogramu tylko 12 mm Doskonała widoczność znaku jasność > 500 cd / m² (DIN ), natężenie L min /L max > 0,8 Wysoka sprawność trójpolowych diod LED Zredukowanie pojemności i kosztów akumulatorów pobór DC 8 ma Niskie koszty zużycia energii tylko 2,9 W (1,9 W dla oprawy jednostronnej) Minimalne koszty serwisowania diody LED ( godzin pracy) GuideLed CG-S Zasięg rozpoznawania 20 m Strumień światła oi E /oi Nenn pod koniec okresu pracy awaryjnej 100 % Materiał obudowy PC, PMMA Kolor obudowy Jasnoszary RAL 7035 Waga Sposób montażu Złącza Zasilanie Pobór prądu przy zasilaniu z akumulatora Moc (moc pozorna / moc efektywna) 0,40 kg (10025 LED CG-S) 0,41 kg (10026 LED CG-S) Na zwieszakach Temperatura otoczenia - 20 C do + 40 C Źródło światła Szybkozłącza do przewodów 2,5 mm², zabezpieczenie przed zamianą polaryzacji V AC, 50 Hz; 176 V 275 V DC Jednostronna 8 ma; dwustronna 12 ma Oprawa jednostronna 4,0 VA / 1,9 W Oprawa dwustronna 5,5 VA / 2,9 W Listwa z 3 diodami CG-S CG-S Dane dotyczące zamówienia zestawu montażowego Zwieszakowy zestaw montażowy GuideLed CG-S z zapłonnikiem LED CG-S (20 adresów) w baldachimie Zwieszakowy zestaw montażowy GuideLed / CG-S z uchwytami do mocowania na suficie, z zapłonnikiem LED CG-S (20 adresów) w obudowie z zatrzaskami Dane dotyczące zamówienia piktogramów LED* Piktogram LED PL / PR GuideLed / CG-S (montaż na zwieszakach), (DIN 4844), 20 m Piktogram LED PU / PU GuideLed / CG-S (montaż na zwieszakach), (DIN 4844), 20 m Piktogram LED PL / BL GuideLed / CG-S (montaż na zwieszakach), (DIN 4844), 20 m Piktogram LED PR / BL GuideLed / CG-S (montaż na zwieszakach), (DIN 4844), 20 m Piktogram LED PU / BL GuideLed / CG-S (montaż na zwieszakach), (DIN 4844), 20 m Piktogram LED PL / PR GuideLed / CG-S (montaż na zwieszakach), 20 m Piktogram LED PU / PU GuideLed / CG-S (montaż na zwieszakach), 20 m Piktogram LED PL / BL GuideLed / CG-S (montaż na zwieszakach), 20 m Piktogram LED PR / BL GuideLed / CG-S (montaż na zwieszakach), 20 m Piktogram LED PU / BL GuideLed / CG-S (montaż na zwieszakach), 20 m * Wymagany zestaw montażowy

17 GuideLed CG-S Montaż na suficie na zwieszakach Oprawa oświetlenia awaryjnego w technologii LED z podświetlaną szybą do montażu na suficie Płaska obudowa grubość piktogramu tylko 12 mm Doskonała widoczność znaku jasność > 500 cd / m² (DIN ), natężenie L min /L max > 0,8 Wysoka sprawność trójpolowych diod LED Zredukowanie pojemności i kosztów akumulatorów pobór DC 11 ma Niskie koszty zużycia energii tylko 2,9 W (1,9 W dla oprawy jednostronnej) Minimalne koszty serwisowania diody LED ( godzin pracy) 30 m LED Zasięg rozpoznawania 30 m Strumień światła oi E /oi Nenn pod koniec okresu pracy awaryjnej 100 % Materiał obudowy PC, PMMA Kolor obudowy Jasnoszary RAL 7035 Waga Sposób montażu Złącza Zasilanie Pobór prądu przy zasilaniu z akumulatora Moc (moc pozorna / moc efektywna) 0,81 kg (11025 LED CG-S) 0,82 kg (11026 LED CG-S) Na zwieszakach Temperatura otoczenia - 20 C do + 40 C Źródło światła Szybkozłącza do przewodów 2,5 mm², zabezpieczenie przed zamianą polaryzacji V AC, 50 Hz; 176 V 275 V DC Jednostronna 11 ma; dwustronna 17 ma Oprawa jednostronna 5,0 VA / 2,6 W Oprawa dwustronna 7,1 VA / 4,1 W Listwa z 3 diodami GuideLed CG-S Dane dotyczące zamówienia zestawu montażowego Zwieszakowy zestaw montażowy GuideLed z zapłonnikiem LED CG-S (20 adresów) w baldachimie Zwieszakowy zestaw montażowy GuideLed / CG-S z uchwytami do mocowania na suficie, z zapłonnikiem LED CG-S (20 adresów) w obudowie z zatrzaskami Dane dotyczące zamówienia piktogramów LED* Piktogram LED PL / PR GuideLed / CG-S (montaż na zwieszakach), (DIN 4844), 30 m Piktogram LED PU / PU GuideLed / CG-S (montaż na zwieszakach), (DIN 4844), 30 m Piktogram LED PL / BL GuideLed / CG-S (montaż na zwieszakach), (DIN 4844), 30 m Piktogram LED PR / BL GuideLed / CG-S (montaż na zwieszakach), (DIN 4844), 30 m Piktogram LED PU / BL GuideLed / CG-S (montaż na zwieszakach), (DIN 4844), 30 m Piktogram LED PL / PR do oprawy typu GuideLed / CG-S (montaż na zwieszakach), 30 m Piktogram LED PU / PU do oprawy typu GuideLed / CG-S (montaż na zwieszakach), 30 m Piktogram LED PL / BL do oprawy typu GuideLed / CG-S (montaż na zwieszakach), 30 m Piktogram LED PR / BL do oprawy typu GuideLed / CG-S (montaż na zwieszakach), 30 m Piktogram LED PU / BL do oprawy typu GuideLed / CG-S (montaż na zwieszakach), 30 m * Wymagany zestaw montażowy CG-S CG-S

18 Oprawy bezpieczeństwa

19 Trzy wersje wzornictwa Występują trzy rodzaje opraw oświetlenia awaryjnego GuideLed: Oprawa GuideLed SL do wbudowania w sufit posiada ramkę wysokości 1,5 mm i idealnie komponuje się z powierzchnią każdego sufitu. Jednocześnie oprawa o większej grubości wynoszącej 30 mm dzięki swojej budowie jest nie rzucającym się w oczy elementem wystroju wnętrza. W obu oprawach bardzo dyskretnie zintegrowano układ soczewek i reflektorów. Zastosowana technologia świecenia, precyzyjna optyka mikropryzmatowa oraz jednorodna powierzchnia rastra sprawiają, że płaskie oprawy GuideLed FSL stają się wyjątkowe. Optyka rozświetlająca właściwy kierunek Oprawy oświetlenia awaryjnego GuideLed charakteryzują się symetryczną krzywą rozsyłu światła. Jest to jedna z wytycznych określających dopuszczenie opraw oświetlenia awaryjnego do użytku publicznego. Warunek spełniony jest dzięki zastosowaniu odpowiednich soczewek kierujących strumień światła wzdłuż drogi ewakuacyjnej lub (w zależności od zastosowania) równomiernie po całej powierzchni korytarza. Wysoka wydajność świetlna Pomimo swoich niewielkich gabarytów oprawy CEAG LED gwarantują oświetlenie porównywalne do opraw z wielowatowymi jarzeniówkami. Oprawy mogą być montowane na wysokości 3 m od podłoża przy maksymalnych odstępach do 15 m. W praktyce możliwe jest mocowanie opraw do wysokości 9 metrów. Krzywa rozsyłu światła przy oświetleniu powierzchni pomieszczenia Krzywa rozsyłu światła przy oświetleniu drogi ewakuacyjnej

20 GuideLed CG-S Montaż w suficie EN 1838 LED Oprawa oświetlenia awaryjnego w technologii LED z podświetlaną szybą do wbudowania w sufit Głębokość wbudowania do 36 mm Idealne rozwiązanie komponujące się z powierzchnią sufitu dzięki zastosowaniu zintegrowanej optyki Duże odstępy między oprawami dzięki technologii podwójnych soczewek oraz wysoko wydajnym diodom LED Odstęp między oprawami do 29 m przy zastosowaniu optyki oświetlającej drogę ewakuacyjną Odstęp między oprawami do 13 m przy zastosowaniu optyki oświetlającej powierzchnię korytarza Minimalne koszty serwisowania diody LED ( godzin pracy) Strumień światła oi E /oi Nenn pod koniec okresu pracy awaryjnej 100 % Materiał obudowy PC, PMMA, aluminium Kolor obudowy Biały RAL 7035 Waga Sposób montażu Złącza Zasilanie Pobór prądu przy zasilaniu z akumulatora Moc (moc pozorna / moc efektywna) 0,44 kg Do wbudowania Szybkozłącza do przewodów 2,5 mm² V AC, 50 Hz 176 V 275 V DC 21,5 ma 8,5 VA / 5,0 W Temperatura otoczenia - 20 C do + 40 C Źródło światła Wysoko wydajne diody LED 2 2 Oprawa GuideLed SL CG-S z optyką asymetryczną Dane dotyczące zamówienia Oprawa GuideLed SL do wbudowania w sufit, z optyką asymetryczną, do oświetlenia drogi ewakuacyjnej, z zapłonnikiem LED CG-S (20 adresów) w obudowie z zatrzaskami Oprawa GuideLed SL do wbudowania w sufit, z optyką symetryczną, do oświetlenia powierzchni drogi ewakuacyjnej w celu zapobiegania panice w przypadku zagrożenia, z zapłonnikiem LED CG-S (20 adresów) w obudowie z zatrzaskami Deckenausschnitt Przekrój sufitu Deckenstärke Grubość sufitu 1-20mm mm 290 Oprawa GuideLed SL CG-S z optyką symetryczną 37,6 1,5 Położenie Ausrichtung oprawy Droga Fluchtweg ewakuacyjna

21 GuideLed CG-S Montaż na suficie Oprawa oświetlenia awaryjnego w technologii LED z podświetlaną szybą do montażu na suficie Głębokość wbudowania do 30 mm Idealne rozwiązanie komponujące się z powierzchnią sufitu dzięki zastosowaniu zintegrowanej optyki Duże odstępy między oprawami dzięki technologii podwójnych soczewek oraz wysoko wydajnym diodom LED Odstęp między oprawami do 29 m przy zastosowaniu optyki oświetlającej drogę ewakuacyjną Odstęp między oprawami do 13 m przy zastosowaniu optyki oświetlającej powierzchnię korytarza Minimalne koszty serwisowania diody LED ( godzin pracy) EN 1838 LED Strumień światła oi E /oi Nenn pod koniec okresu pracy awaryjnej 100 % Materiał obudowy PC, PMMA, aluminium Kolor obudowy Biały RAL 7035 Waga Sposób montażu Złącza Zasilanie Pobór prądu przy zasilaniu z akumulatora Moc (moc pozorna / moc efektywna) 0,44 kg Na suficie Szybkozłącza do przewodów 2,5 mm² V AC, 50 Hz 176 V 275 V DC 21,5 ma 8,5 VA / 5,0 W Temperatura otoczenia - 20 C do + 40 C Źródło światła Wysoko wydajne diody LED 2 2 Dane dotyczące zamówienia Oprawa GuideLed SL do montażu na suficie, z optyką asymetryczną, do oświetlenia drogi ewakuacyjnej, z zapłonnikiem LED CG-S (20 adresów) w obudowie z zatrzaskami Oprawa GuideLed SL do montażu na suficie, z optyką symetryczną, do oświetlenia powierzchni drogi ewakuacyjnej w celu zapobiegania panice w przypadku zagrożenia, z zapłonnikiem LED CG-S (20 adresów) w obudowie z zatrzaskami Oprawa GuideLed SL CG-S z optyką asymetryczną , Ausrichtung Położenie oprawy Droga ewakuacyjna Fluchtweg Oprawa GuideLed SL CG-S z optyką symetryczną

22 GuideLed SL CG-S Oświetlenie drogi ewakuacyjnej z optyką asymetryczną Oświetlenie drogi ewakuacyjnej z optyką symetryczną Pomoc przy projektowaniu opraw oświetlenia awaryjnego GuideLed SL CG-s z optyką asymetryczną Oświetlenie drogi ewakuacyjnej Wysokość montażu [m] 1,0 lx 0,5 lx 1,0 lx 0,5 lx 1,0 lx 0,5 lx 1,0 lx 0,5 lx 2,50 1,60 3,00 5,80 7,40 5,90 6,60 13,20 14,80 3,00 1,40 3,00 6,00 7,90 6,60 7,50 15,00 16,70 3,50 1,30 2,30 4,50 8,20 7,40 8,30 16,60 18,60 4,00 1,20 2,00 3,90 8,40 8,10 9,10 18,00 20,40 4,50 1,20 1,80 3,40 7,40 8,80 9,70 19,40 22,10 5,00 1,20 1,80 3,20 6,30 9,40 10,50 20,90 23,60 5,50 1,20 1,80 3,00 5,70 10,00 11,20 22,40 25,10 6,00 1,20 1,70 3,10 5,20 10,60 11,90 23,80 26,50 6,50 1,10 1,70 3,10 4,70 3,60 12,60 25,10 27,80 7,00 1,10 1,80 3,10 4,60 3,50 13,20 26,40 29,40 7,50 1,10 1,70 3,00 4,40 3,40 13,80 27,60 30,90 8,00 1,00 1,70 2,90 4,30 3,30 14,40 28,70 32,30 8,50 1,00 1,60 2,90 4,30 3,20 15,00 29,80 33,70 Pomoc przy projektowaniu opraw oświetlenia awaryjnego GuideLed SL CG-s z optyką symetryczną Oświetlenie drogi ewakuacyjnej 2,50 3,80 4,40 8,80 10,00 4,20 4,90 9,80 11,30 3,00 4,10 4,90 9,90 11,30 4,60 5,50 10,90 12,50 3,50 4,10 5,40 10,70 12,30 4,70 5,90 11,80 13,80 4,00 3,70 5,80 11,50 13,40 4,30 6,30 12,50 14,90 4,50 2,00 5,80 11,50 14,30 1,90 6,60 13,10 15,90 5,00 1,40 5,70 11,30 15,20 1,50 6,60 13,10 16,80 5,50 0,90 5,40 10,70 16,00 0,90 6,30 12,50 17,50 6,00 1,30 4,20 6,80 16,30 1,90 3,20 6,20 18,10 6,50 1,40 2,60 5,00 16,30 1,60 2,60 5,00 18,60 7,00 0,70 2,10 3,90 16,10 0,40 2,10 4,10 18,50 Oświetlenie pomieszczenia 2,50 3,50 4,40 8,20 9,60 3,40 4,50 8,20 9,00 3,00 3,40 4,40 9,20 11,00 4,50 4,50 9,00 10,00 3,50 3,40 4,40 10,00 11,60 4,50 5,50 9,80 11,40 4,00 3,40 4,40 10,60 12,40 4,50 5,50 10,60 12,60 4,50 1,40 5,40 11,40 13,40 2,50 5,50 11,20 13,40 5,00 1,50 5,40 11,40 14,20 1,40 5,50 12,40 14,20 5,50 1,00 5,40 11,00 15,00 1,00 5,50 13,60 14,80 6,00 0,70 2,40 10,40 15,40 0,70 3,50 13,40 15,60 6,50 0,70 2,40 10,40 16,20 0,70 2,50 11,40 16,20 7,00 0,70 1,90 9,40 16,60 0,70 1,90 10,60 16,80 Płaszczyzna pomiaru 0,02 m, wskaźnik konserwacji WF = 80%, praca awaryjna, odległości w metrach. Oświetlenie pomieszczenia z optyką symetryczną

23 GuideLed FLS CG-S Oprawa oświetlenia awaryjnego w technologii LED z podświetlaną szybą do mocowania na suficie lub częściowego wbudowania Głębokość wbudowania 36 mm lub 14 mm Dzięki zastosowaniu specjalnej optyki mikropryzmatowej wyeliminowano zjawisko oślepiania Wysoka sprawność trójpolowych diod LED Zredukowanie pojemności i kosztów akumulatorów pobór DC 18 ma Niskie koszty zużycia energii tylko 4 W Montaż na wysokości do 5,5 m Minimalne koszty serwisowania diody LED ( godzin pracy) Bez narzędziowy, zatrzaskowy montaż piktogramu EN 1838 LED Strumień światła oi E /oi Nenn pod koniec okresu pracy awaryjnej 100 % Materiał obudowy PC, PMMA Kolor obudowy Jasnoszary RAL 7035 Waga Sposób montażu Złącza Zasilanie Pobór prądu przy zasilaniu z akumulatora Moc (moc pozorna / moc efektywna) 0,49 kg (10011 FSL CG-S) 0,45 kg (10012 FSL CG-S) Na suficie / częściowo do wbudowania Szybkozłącza do przewodów 2,5 mm² V AC, 50 Hz; 176 V 275 V DC 18 ma 7,2 VA / 4,0 W Temperatura otoczenia - 20 C do + 40 C Źródło światła Listwa z 3 diodami Dane dotyczące zamówienia zestawu mocującego oraz modułu oświetlenia awaryjnego Zestaw montażowy GuideLed FSL CG-S, do montażu nabudowanego, z zapłonnikiem LED CG-S (20 adresów) Zestaw montażowy GuideLed FSL CG-S, do montażu podtynkowego, z zapłonnikiem LED CG-S (20 adresów) Oprawa oświetlenia awaryjnego LED GuideLed / FSL CG-S ze specjalna optyką mikropryzmatową (bez zestawu montażowego) Pomoc przy projektowaniu oprawy typu GuideLed FSL, oświetlenie drogi ewakuacyjnej Wysokość montażu [m] 1,0 lx 0,5 lx 1,0 lx 0,5 lx 1,0 lx 0,5 lx 1,0 lx 0,5 lx 2,50 2,50 3,20 6,40 7,60 2,80 3,40 6,60 8,00 3,00 2,90 3,50 6,90 8,30 3,10 3,70 7,40 8,70 3,50 3,00 3,80 7,60 9,00 3,30 4,00 8,00 9,40 4,00 2,90 4,10 8,10 9,60 3,20 4,30 8,60 10,10 4,50 2,60 4,20 8,30 10,20 2,90 4,60 9,10 10,80 5,00 2,30 4,20 8,30 10,80 2,40 4,70 9,30 11,40 Oświetlenie pomieszczenia 2,50 2,30 3,30 5,40 6,40 2,40 3,40 5,40 6,60 3,00 2,30 3,30 6,00 7,00 3,40 3,40 5,80 7,20 3,50 2,30 3,30 6,40 7,80 3,40 3,40 6,40 7,60 4,00 2,30 3,40 6,80 8,20 3,40 3,30 6,80 8,20 4,50 2,30 3,30 7,20 8,80 2,40 4,40 7,20 8,60 5,00 1,30 3,30 7,80 9,20 3,40 4,40 7,60 9,20 Płaszczyzna pomiaru 0,02 m, wskaźnik konserwacji WF = 80%, praca awaryjna, odległości w metrach FSL CG-S FSL CG-S , ,

24 CEAG Notlichtsysteme GmbH Senator-Schwartz-Ring 26 D Soest Telefon +49 (0) 2921/ Telefax +49 (0) 2921/ Internet Cooper Industries, Ltd. 600 Travis, Ste Houston, TX P: Internet DE Zastrzega się możliwość zmian technicznych.
