1 Instrukcja obsługi Ręczny kołowrotek H 420 Wöhler H 420.Best.-Nr Technik nach Maß

2 Inhalt Zawartość 1 Informacje ogólne... Błąd! Nie Informacje na temat obsługi... Błąd! Nie 1.2 Wskazówki na temat obsługi... Błąd! Nie 1.3 Zastosowanie... Błąd! Nie zdefiniowano 1.4 Dostawa... Błąd! Nie 1.5 Transport Usuwanie odpadów.. Błąd! Nie zdefiniowano 1.7 Adres producenta... Błąd! Nie zdefiniowano 2 Dane techniczne. Błąd! Nie zdefiniowano 3 Budowa i funkcje Błąd! Nie zdefiniowano 3.1 Funkcje... Błąd! Nie 3.2 Budowa wyświetlacza i klawiszy... Błąd! Nie 4 Przygotowanie do uŝytkowania Ustawianie biegu wolnego hamulca. Błąd! Nie 4.2 MontaŜ stóp kołowrotka ( opcjonalne)...błąd! Nie 4.3 MontaŜ głowicy... Błąd! Nie zdefiniowano 5 Działanie... Błąd! Nie zdefiniowano 5.1 Włączanie i wyłączanie cyfrowego licznika Błąd! Nie 5.2 Wybór jednostki długości... Błąd! Nie 5.3 Zerowanie Błąd! Nie 5.4 Zwijanie i rozwijanie pręta... Błąd! Nie

3 Inhalt 6 Konserwacja Wymiana drąŝka... Błąd! Nie zdefiniowano 6.2 Wymiana baterii... Błąd! Nie zdefiniowano 7 Gwarancja i serwis... Błąd! Nie 7.1 Gwarancja Błąd! Nie 7.2 Serwis... Błąd! Nie 8 Deklaracja zgodności... Błąd! Nie 9 Akcesoria... Błąd! Nie zdefiniowano 10 Punkty sprzedaŝy i serwisu... Błąd! Nie 3

4 Błąd! UŜyj karty Narzędzia główne, aby zastosować Überschrift 1;Head1 do tekstu, który ma się tutaj pojawić. 1 Informacje ogólne 1.1 Informacje o instrukcji Instrukcja umoŝliwia Państwu bezpieczne korzystanie z urządzenia Wöhler H 420 z cyfrowym wyświetlaczem. Prosimy o zachowanie instrukcji. Urządzenie Wöhler H 420 powinno być stosowane wyłącznie przez przeszkolony personel, zgodnie z jego przeznaczeniem. Za szkody wynikające z nieprzestrzegania niniejszej instrukcji nie ponosimy Ŝadnej odpowiedzialności. 1.2 Wskazówki UWAGA! Występujące ryzyko, przy którym nieuwaga powoduje ryzyko zagroŝenia. UWAGA! Ten znak informuje, Ŝe urządzenie moŝe powodować zagroŝenie. WSKAZÓWKA! Wskazówki i inne uŝyteczne informacje. 1.3 Zastosowanie Urządzenie Wöhler H 420 z cyfrowym wyświetlaczem razem z gwiazdą oraz miotłą jest urządzeniem słuŝącym do oczyszczania ze spalin kanałów wentylacyjnych. KaŜde inne zastosowanie jest uwaŝane za nieprawidłowe. 1.4 Dostawa Urządzenie Dostawa Wöhler H 420 Ręczny kołowrotek z wbudowanym cyfrowym licznikiem Pręt GFK Głowica 4

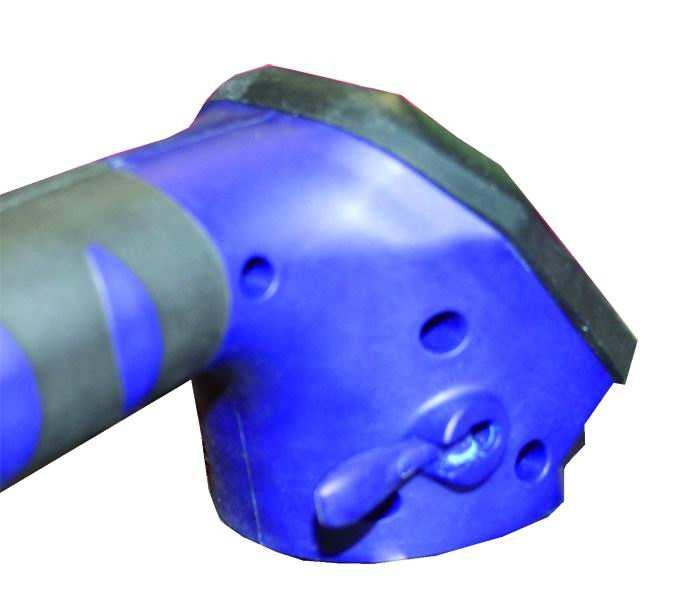

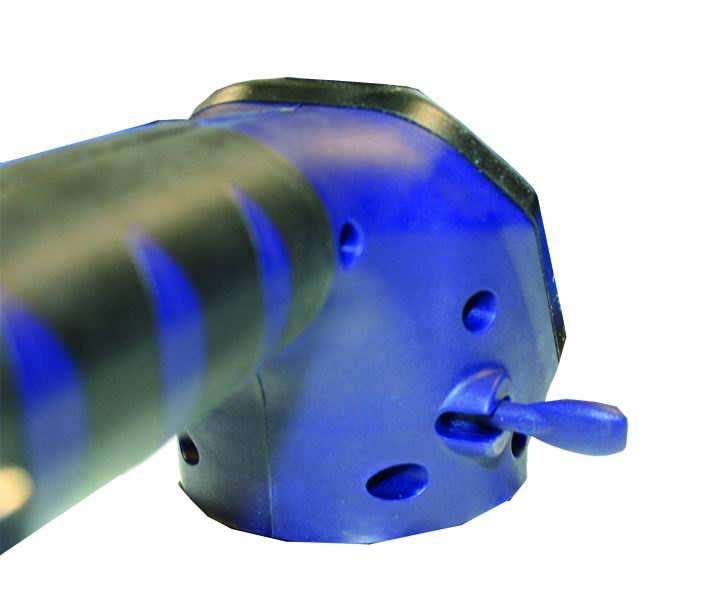

5 Błąd! UŜyj karty Narzędzia główne, aby zastosować Überschrift 1;Head1 do tekstu, który ma się tutaj pojawić. 1.5 Transport UWAGA! Przed transportem konieczne jest aktywowanie bariery transportu. Znajdującą się z prawej strony wyświetlacza dzwignię przesuń w dół przed transportem. Blokada transportu jest aktywna i pręta nie moŝna wyciągnąć ze szpuli. Rys. 1: pionowa pozycja dźwigni - blokada transportu aktywna UWAGA! Przed wyjęciem pręta wyłącz blokadę transportu. Dźwignię znajdującą się po prawej stronie wyświetlacza przesuń aby znajdowała się w pozycji pionowej. Blokada transportu jest juŝ otwarta i moŝna wyjąć pręt z kołowrotka. Rys. 2: pozioma pozycja dźwigni - pozycja pracy 1.6 Usuwanie zanieczyszczeń Urządzenie elektroniczne nie powinny być wyrzucane wraz z odpadami z gospodarstwa domowego, lecz muszą być usuwane zgodnie z obowiązującymi przepisami ochrony środowiska. Wadliwe baterie są uwaŝane za szkodliwe odpady i muszę być wyrzucane do specjalnych pojemników. 5

6 Błąd! UŜyj karty Narzędzia główne, aby zastosować Überschrift 1;Head1 do tekstu, który ma się tutaj pojawić. 1.7 Producent Wöhler Messgeräte Kehrgeräte GmbH Schützenstr Bad Wünnenberg Tel.: Fax: Service-Hotline: Dane techniczne Ręczny kołowrotek Opis Specyfikacja Waga (w tym 15 m prętu GFK) Hamowanie 2 kg Hamulec najazdowy, dokładnie regulowany Pręt GFK Opis Specyfikacja Długość Średnica Płaszcz 15 m lub 20 m 7 mm PA Koszyk kołowrotka Opis Specyfikacja Średnica Materiał 42 cm Powlekane z tworzywa sztucznego Elektroniczny wyświetlacz Opis Specyfikacja Pomiar Metr lub stopa (m lub ft) Rozdzielczość 0,1m Baterie 3,6 V Baterie litowe o długiej Ŝywotności 6

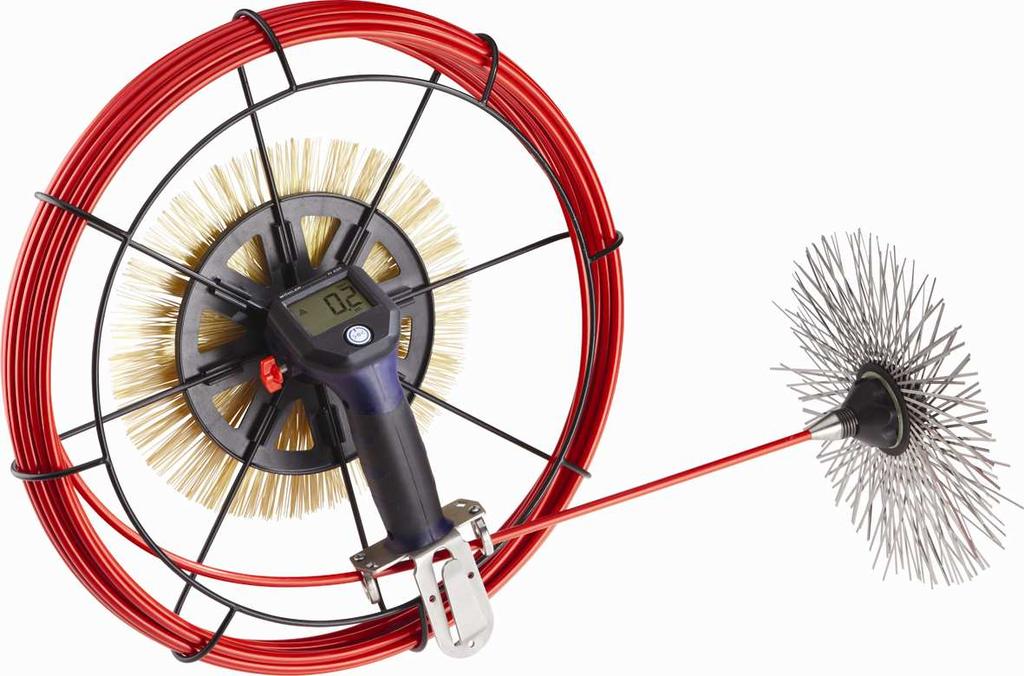

7 Błąd! UŜyj karty Narzędzia główne, aby zastosować Überschrift 1;Head1 do tekstu, który ma się tutaj pojawić. 3 Budowa i funkcje Rys. 3: Części urządzenia Legenda 1 Pręt GFK 2 Koszyk kołowrotka 3 Uchwyt sprzęgła 4 Wylot pręta 5 Uchwyt 6 Blokada transportu 7 Uchwyt do regulacji hamulca wolnego 8 Wyświetlacz 7

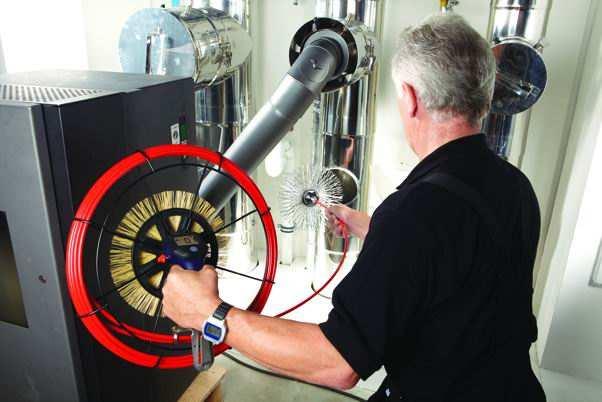

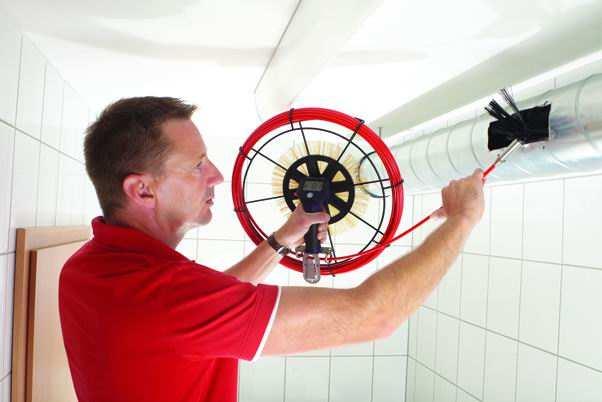

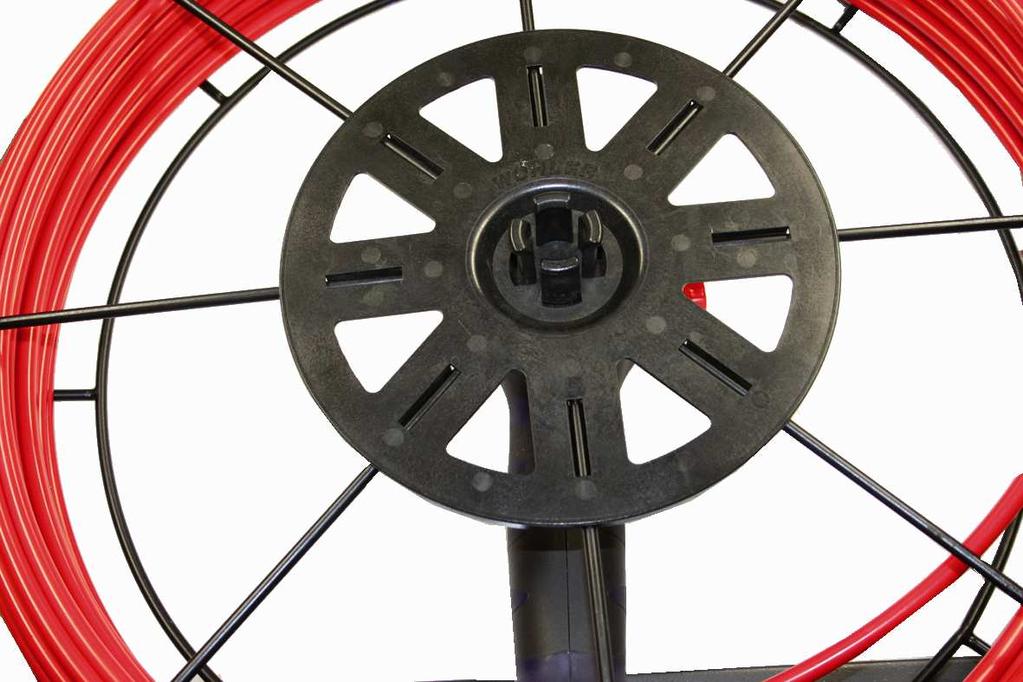

8 Błąd! UŜyj karty Narzędzia główne, aby zastosować Überschrift 1;Head1 do tekstu, który ma się tutaj pojawić. 1 2 Panel tylni: 1. uchwyt gwiazdy do utrzymanie jednej lub dwóch gwiazd 2. osłona Rys. 4: Panel tylni 3.1 Funcje Ręczny kołowrotek Wöhler H 420 słuŝy do czyszczenia układów wentylacyjnych, kształtek i kanałów wentylacyjnych. Do czyszczenia montowane są takŝe gwiazdy lub miotły. Na duŝym wyświetlaczu moŝna odczytać dokładną pozycję pręta w rurze, takŝe moŝliwa jest dokładna praca. Rys. 5: Czyszczenie komina ze stali nierdzewnej Rys. 6: Czyszczenie rur wentylacyjnych 8

9 Błąd! UŜyj karty Narzędzia główne, aby zastosować Überschrift 1;Head1 do tekstu, który ma się tutaj pojawić. 3.2 Budowa wyświetlacza i klawiatury Rys. 7: Wyświetlacz i klawiatura Opis 1 Stan baterii 2 Długość specyfikacji 3 Jednostka (metr lub stopa) 4 Pręt: przesunąć ( ) lub wysunąć ( 5 Klawisze funkcyjne: Włącz, zerowanie, wybór jednostki 9

10 Błąd! UŜyj karty Narzędzia główne, aby zastosować Überschrift 1;Head1 do tekstu, który ma się tutaj pojawić. 4 Przygotowanie do uŝytkowania 4.1 Ustawianie biegu Hamulec najazdowy umoŝliwia kontrolę pręta. wolnego hamulca Zapobiega temu, aby pręt samoczynnie nie zwijał się na kołowrotku. Hamulec jest umieszczony po lewej stronie wyświetlacza. WSKAZÓWKA! Hamulec najazdowy jest ustawiony fabrycznie i nie powinien być zmieniany. Rys. 8: Dźwignia do ustawiania hamulca Zwiększenie efektu hamowania Przekręć dźwignię w prawo. Wyciągnij pręt z koszyka. Zmniejszanie efektu hamowania Przekręć dźwignię w lewo. Pręt duŝo łatwiej wyciągnąć teraz z koszyka. 4.2 MontaŜ stóp kołowrotka ( opcjonalne) Aby zapewnić bezpieczeństwo podczas pracy powinien być zamontowany stojak noŝny ze stali nierdzewnej. Instalację naleŝy przeprowadzić w następujący sposób: 10

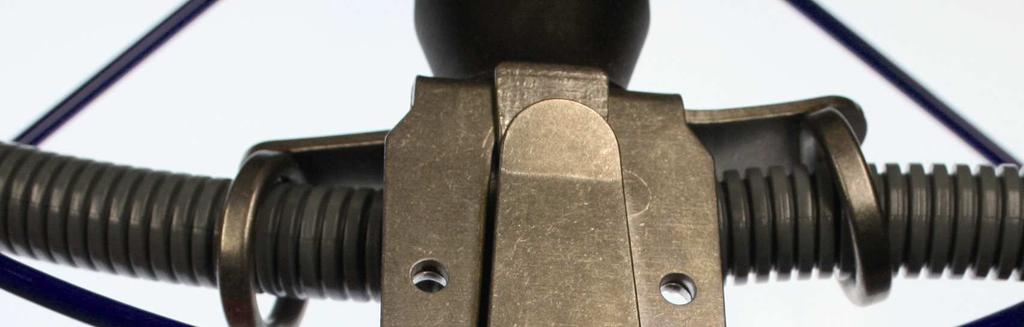

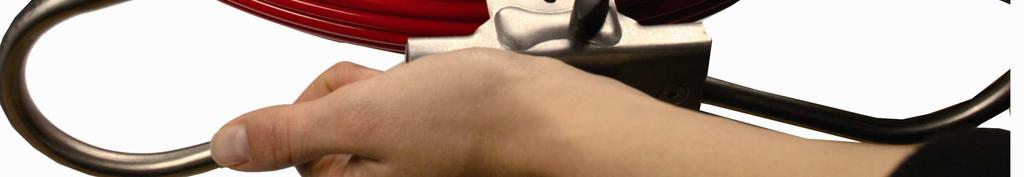

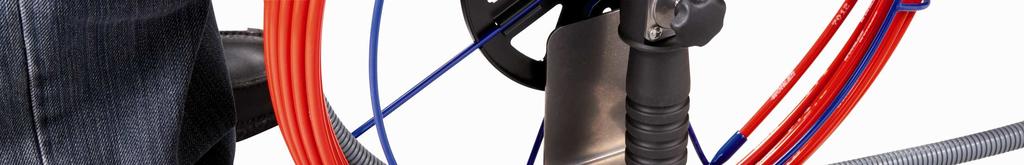

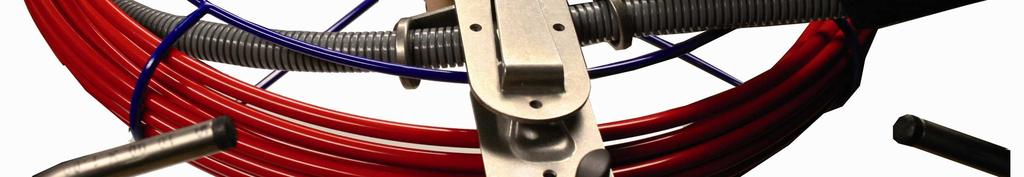

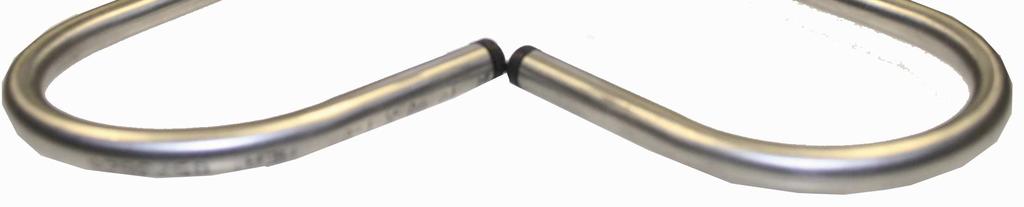

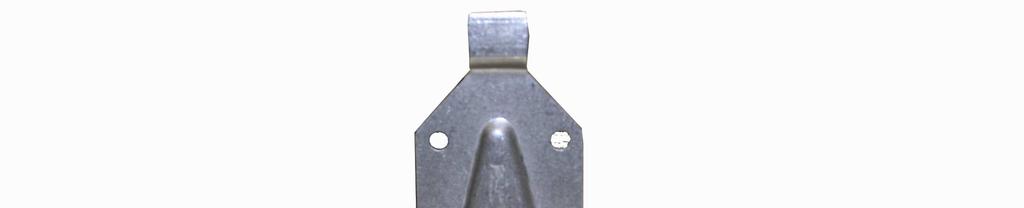

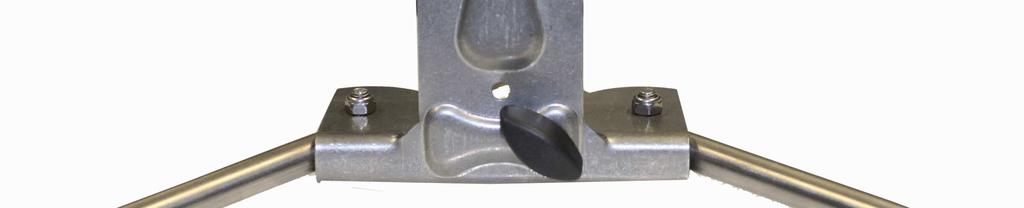

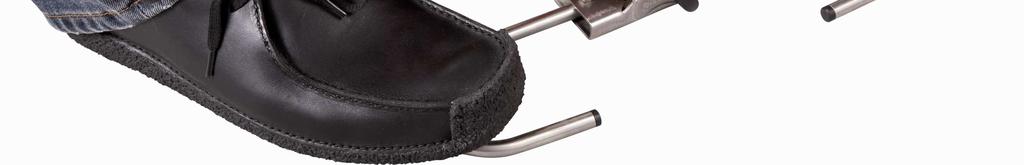

11 Błąd! UŜyj karty Narzędzia główne, aby zastosować Überschrift 1;Head1 do tekstu, który ma się tutaj pojawić. Przesuń stojak do montaŝu powierzchniowego na sprzęgła kołowrotka. Rys. 9: MontaŜ stojaka. Ustaw Czarne pokrętło w pozycji pionowej. WSKAZÓWKA! Kołowrotek uŝywany jest stale ze stojakiem, zaleca się jednak przykręcenie trzech śrub w otwory. Rys. 10: Otwory montaŝowe Przytrzymaj nogą stojak podczas pracy, aby zapewnić bezpieczne połoŝenie urządzenia. Rys. 11: Ustawianie stojaka Stojak moŝna złoŝyć dla łatwiejszego transportu. Rys. 12: Stojak, złoŝony 11

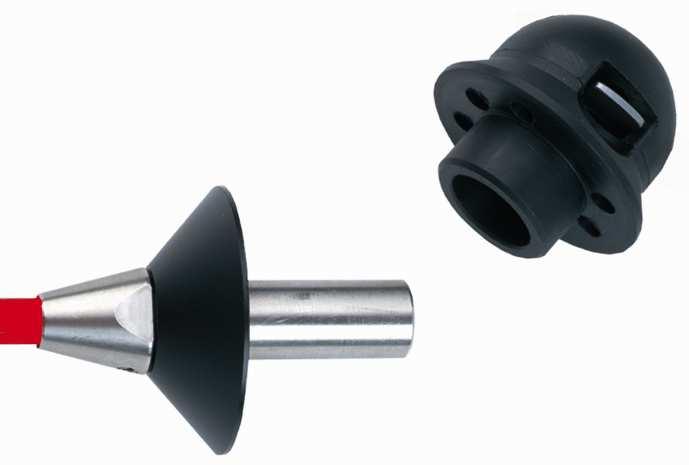

12 Błąd! UŜyj karty Narzędzia główne, aby zastosować Überschrift 1;Head1 do tekstu, który ma się tutaj pojawić. 4.3 MontaŜ głowicy DrąŜek 2 Pierścień stoŝkowy (tulejka stoŝkowa) 3 Głowica 3 Rys. 13: Szczegóły głowicy Umieszczanie głowicy UWAGA! Gwint wewnętrzny M10 drąŝka musi być prawidłowy i widoczny. WłóŜ pierścień stoŝkowy (2) na drąŝek (1). Zdejmowanie głowicy Umieść na głowicy gwiazdę i wciśnij głowicę z gwiazdą na drąŝek. Płytka zaciskowa wewnątrz głowicy blokuje szybkie uderzenia głowicy. Trzymaj kciuk i palec wskazujący w zagłębieniu głowicy i odciągnij płytkę zaciskową. Górne części mogą zostać usunięte. WSKAZÓWKA! Dwie inne gwiazdy (rys. 4) mogę zostać umieszczone, dzięki czemu praca jest elastyczna a takŝe gwiazdy mogę być szybciej wymieniane. 12

13 Błąd! UŜyj karty Narzędzia główne, aby zastosować Überschrift 1;Head1 do tekstu, który ma się tutaj pojawić. 5 Działanie 5.1 Włączanie i wyłączanie wyświetlacza. Aby wlączyć i wyłączyć wyświetlacz naleŝy przytrzymać klawisz ok. 2 sek. Po włączeniu wyświetlacza, pokazuje on stan baterii, długość wyciągniętego drąŝka, kierunek ostatnio wykonanego ruchu pręta (Przesuwanie lub Wyciąganie) a takŝe jednostkę długości. Rys. 14: Wyświetlacz. WSKAZÓWKA! Gdy przez 3 minuty nie zostanie wciśnięty klawisz, urządzenie automatycznie się wyłączy. 5.2 Wybór jednostki długości. 5.3 Zerowanie Jednostką moŝna wybrać pomiędzy jednostką metrów oraz stóp. Po włączeniu urządzenia, wyświetlacz pokazuje ostatnio uŝywaną jednostkę. Aby zmienić jednostkę najpierw wylącz urządzenie. Przytrzymaj klawisz sterowania ok. 10 sekund, aŝ na wyświetlaczy pojawi się jednostka miary. Aby ustawić długość 0,00 na wyświetlaczu, przytrzymaj krótko klawisz sterowania. WSKAZÓWKA! Zerowanie jest zalecane w chwili, gdy w rurę wpychana jest gwiazda, aby uzyskać dokładne informacje. 13

14 Błąd! UŜyj karty Narzędzia główne, aby zastosować Überschrift 1;Head1 do tekstu, który ma się tutaj pojawić. 5.4 Rozwijanie i zwijanie pręta Zdejmij zabezpieczenie transportu (patrz punkt 1.5.) OstroŜnie wyciągnij pręt z koszyka szpuli. UWAGA! UwaŜaj, aby pręt włoŝony być równomiernie na całej szerokości kołowrotka. W innym razie pręt moŝe wyskoczyć ze szpuli. 6 Konserwacja Urządzenie Wöhler H 420 jest solidne, więc konserwacja jest bardzo rzadka. Lista konserwacji Przedział Wartungsarbeit W zaleŝności od uŝywkowania Po 5 do 10 lat Przy zanieczyszczeniu Wymiana pręta Wymiana baterii Czyszczenie pręta, koszyka, stojaka wilgotną szmatką 14

15 Błąd! UŜyj karty Narzędzia główne, aby zastosować Überschrift 1;Head1 do tekstu, który ma się tutaj pojawić. 6.1 Wymiana pręta Odwiń pręt i wyciągnij z futerału na kołowrotku. Uwaga! Bądź ostroŝny, gdyŝ przy wyciąganiu pręt moŝe wyskoczyć i uderzyć. WłóŜ pręt i owiń go równomiernie. UWAGA! Upewnij się Ŝe koniec pręta włoŝony jest do futerału. 6.2 Wymiana baterii Wyświetlacz cyfrowy dysponuje bateriami o długiej Ŝywotności, które mogą być od 5 do 10 lat wymieniane. Wskaźnik baterii na wyświetlaczu pokazuje stan baterii. Aby wymienić bateria postępuj następująco: Rys. 15: Wymiana beterii Odłącz ramkę monitora Chwyć wyświetlacz i delikatnie wyciągnij baterię Odłącz baterię i włóŝ nowe 3,6-woltowe baterie litowe PołóŜ wyświetlacz z nowymi bateriami w poprzedniej pozycji Umieść ramkę monitora w swojej pozycji i mocno dociśnij. 15

16 Błąd! UŜyj karty Narzędzia główne, aby zastosować Überschrift 1;Head1 do tekstu, który ma się tutaj pojawić. 7 Gwarancja i serwis 7.1 Gwarancja KaŜdy Wöhler H 420 jest sprawdzany w naszej fabryce i poddawany dokładnej kontroli jakości. Przy właściwym stosowaniu gwarancja obejmuje 12 miesięcy od daty zakupu. Z wyjątkiem gwarancji pręta, poniewaŝ jest to materiał eksploatacyjny. Koszty transportu i opakowania w przypadku naprawy nie są objęte gwarancją. Niniejsza gwarancja jest niewaŝna, gdy naprawy i modyfikacji podejmują się osoby trzecie, nieupowaŝnione do tego. 7.2 Serwis Serwis jest przez nas zapewniany, dlatego teŝ jesteśmy zawsze tak szybko, jak to moŝliwe. Wyślij urządzenie do nas, my go naprawimy i odeślemy do Ciebie. Natychmiastowa pomoc jest moŝliwa przez naszych techników przez telefon. 16

17 Błąd! UŜyj karty Narzędzia główne, aby zastosować Überschrift 1;Head1 do tekstu, który ma się tutaj pojawić. 8 Deklaracja zgodności Producent: WÖHLER Messgeräte Kehrgeräte GmbH Schützenstr. 41, D Bad Wünnenberg Deklaruje, Ŝe produkt Nazwa produktu: Wöhler Handkehrhaspel Numer modelu: H 420 Spełnia wymagania bezpieczeństwa, określone w derektywach Rady w sprawie Ustawodawstwa Państw Członkowskich odnoszących się do kompatybilności elektromagnetycznej (2004/108/EG). W celu oceny produktu pod względem kompatybilności elektromagnetycznej zostały przyjęte następujące formy: Odporność przecie elektromagnetycznym rozładowaniom: DIN EN , Tabela 2 i 3 Odporność na pola magnetyczne: DIN EN , Tabela 2 i 3 Odporność na pola magnetyczne o częstotliwości zasilania: DIN EN , Tabela 2 Promieniowanie: DIN EN Klasa B Grupa 1 17

18 Błąd! UŜyj karty Narzędzia główne, aby zastosować Überschrift 1;Head1 do tekstu, który ma się tutaj pojawić. 9 Akcesoria Wymiana prętu Pręt GFK, 7 mm Ø, 15 m długości Best.-Nr Pręt GFK, 7 mm Ø, 20 m ldługości Best.-Nr Akcesoria Zestaw prętów ze stali nierdzewnej Best.-Nr Pręt PEK Best.-Nr Stojak Best.-Nr Wymiana beterii Baterie litowe 3,6 V, 1200 mah Best.-Nr

19 Błąd! UŜyj karty Narzędzia główne, aby zastosować Überschrift 1;Head1 do tekstu, który ma się tutaj pojawić. 10 Punkty sprzedaŝy i serwisu Niemcy Wöhler Messgeräte Kehrgeräte GmbH Schützenstr Bad Wünnenberg Tel.: Fax: mgkg@woehler.de Wöhler West Castroper Str Bochum Tel.: Fax: rheinruhr@woehler.de Wöhler Süd Gneisenaustr München Tel.: Fax: sued@woehler.de Świat USA Wohler USA Inc. 20 Locust Street, Suite 205 Danvers, MA Tel.: Fax.: Czechy Wöhler Bohemia s.r.o. Za Naspern Pelhrimov Tel.: Fax: info@woehler.cz Włochy Wöhler Italia srl Corso Libertà Bolzano Tel.: Fax:
