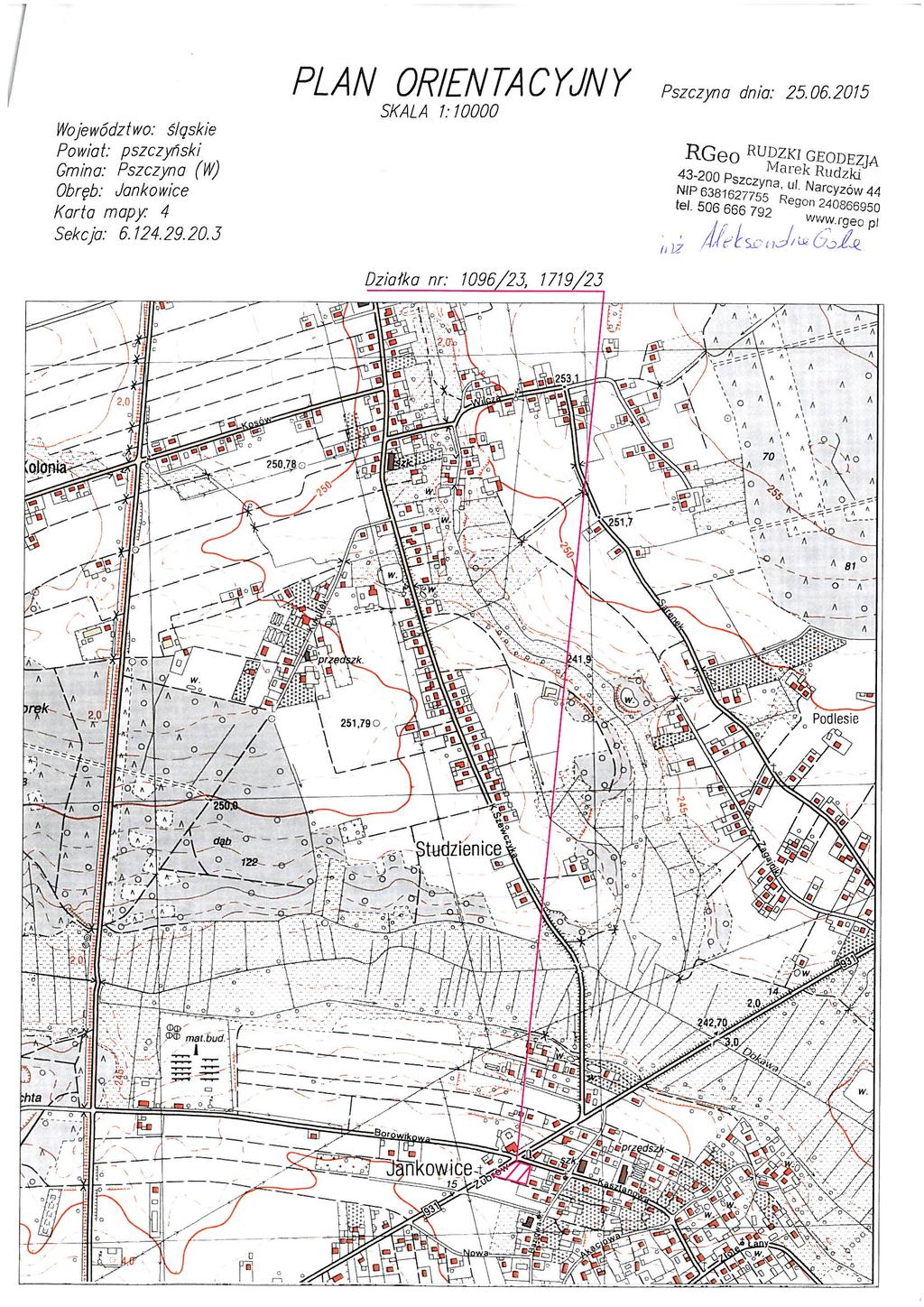

1 PROJEKT BUDOWLANO WYKONAWCZY PRZEBUDOWA SIECI NAPOWIETRZNEJ NISKIEGO NAPIĘCIA OŚWIETLENIA BOISKA SZKOLNEGO NA SIEĆ KABLOWĄ OŚWIETLENIA INWESTOR: Gmina Pszczyna Pszczyna ul. Rynek 2 ADRES INWESTYCJI: Pszczyna ul. Kasztanowa, Żubrów, realizacja na działkach 1719/23; 1096/23 PROJEKTOWAŁ: Lipiec 2015r

2 OPIS TECHNICZNY 1. WSTĘP Niniejsze opracowanie stanowi projekt budowlano-wykonawczym przebudowy istniejącej sieci napowietrznej oświetlenia boiska szkolnego na sieć kablową oświetlenia. Inwestycja realizowana będzie w Jankowicach przy ul. Kasztanowej, Żubrów. Inwestor Gmina Pszczyna. 2. PODSTAWA OPRACOWANIA Niniejsza projekt został opracowany na podstawie: Zlecenie inwestora Warunki Przyłączenia nr TDO11/OME/JC/S15/070024/085419/2015 z dnia r Wizja lokalna w terenie Uzgodnienia z właścicielami działek oraz z sołtysem Uzgodnienia branżowe Aktualnie obowiązujące normy i przepisy Rozporządzenie Ministra Infrastruktury z dnia 3 lipca 2003 r. w sprawie szczegółowego zakresu i formy projektu budowlanego Ustawa z dnia r. o drogach publicznych Ustawa z dnia r. Prawo energetyczne Rozporządzenie Ministra Infrastruktury z dn r.w sprawie sposobu ustalania wymagań dotyczących nowej zabudowy i zagospodarowania terenu w przypadku braku miejscowego planu zagospodarowania przestrzennego. Ustawa z dnia r. - Kodeks Postępowania Administracyjnego Ustawa z dnia Prawo Budowlane PN-E-05100:1998 Elektroenergetyczne linie napowietrzne. Projektowanie i budowa. Linie prądu przemiennego z przewodami roboczymi gołymi. N-SEP-E-003 Elektroenergetyczne linie napowietrzne. Projektowanie i budowa. Linie prądu przemiennego z przewodami pełonoizolowanymi oraz z przewodami niepełnoizolowanymi. N SEP-E-004 Elektroenergetyczne i sygnalizacyjne linie kablowe. Projektowanie i budowa. Przepisy Budowy Urządzeń Elektrycznych wyd. IV zaktualizowane, Warszawa 1997r. PN-IEC ochrona przeciwporażeniowa PN-IEC ochrona przed przepięciami atmosferycznymi i łączeniowymi PN-IEC uziemienia i przewody ochronne PN-IEC sprawdzanie odbiorcze

3 3. ZAKRES OPRACOWANIA Projekt obejmuje swym zakresem: Demontaż istniejącej sieci napowietrznej oświetlenia ulicznego Sieć kablową oświetlenia ulicznego Dobór opraw oświetlenia ulicznego Ochronę przeciwporażeniową Ochronę przepięciową 4. STAN ISTNIEJĄCY Obecnie na działkach 1719/23; 1096/23 przebiega sieć napowietrzna niskiego napięcia oświetlenia terenu boiska szkolnego. Sieć wykonana jest przewodami 2xAL25mm² i prowadzona jest na słupach typu ŻN. Sieć zasilana jest z sieci skojarzonej typu 4xAl 70mm² + 2xAl 25mm² prowadzona na słupach typu ŻN10. Sieć oświetlenia ulicznego zasilana jest ze stacji S165 Oszek szafa oświetleniowa SO6461. Stacja S165 Oszek posiada parametry: Moc transformatora: 250 kva Sieć rozdzielcza prowadzona jest w układzie naprzemianległym przewodów. Na istniejącym słupie zabudowana jest oprawa oświetlenia ulicznego. 5. DEMONTAŻ ISTNIEJĄCEJ SIECI NAPOWIETRZNEJ OŚWIETLENIA BOISKA SZKOLNEGO Istniejącą sieć napowietrzną oświetlenia boiska szkolnego należy w całości zdemontować. Istniejące oprawy oświetleniowe są w złym stanie technicznym. Słupy należy zutylizować. 6. STAN PROJEKTOWANY ELEKTROENERGETYCZNA SIEĆ KABLOWA OŚWIETLENIA ULICZNEGO Projektowaną sieć oświetlenia ulicznego wykonać jako kablową ziemną kablem YAKXS 4x35mm² całkowitej długości kabla 129m. Przy połączeniu projektowanej sieci kablowej z siecią istniejącą zabudować na słupie RN/ŻN10 rozłącznik słupowy bezpiecznikowy typu RSA 00/1. Rozłącznik zabudować na wysokości 3,5m od poziomu gruntu. W rozłączniku zabudować wkładkę bezpiecznikową typu WTN gg 25A. Kabel układać na całej długości w rurach ochronnych DVR ϕ75. Na istniejącym słupie własności Tauron Dystrybucja kabel do wysokości 3m układać w rurze ochronnej typu BEϕ50. Należy zlecić nadzory branżowe zgodnie z protokołem ZUD. Wzdłuż trasy kabla oświetleniowego prowadzić bednarkę ocynkowaną FeZN30x4 łącząc do niej zaciski PEN w słupach. Wymagana wartość rezystancji uziemienia słupów oświetleniowych R<5Ω. Kabel ziemny sieci oświetlenia ulicznego układać zgodnie z normą N SEP-E-004 Elektroenergetyczne i sygnalizacyjne linie kablowe - projektowanie i budowa. Głębokość układania kabli nn wynosi 0,7m. Na kablu co 10m zastosować oznaczniki. Kabel układać na podsypce obsypce piaskowej. Trasę całej sieci należy przed wykonaniem wytyczyć w terenie. Wytyczenie należy zlecić jednostce obsługi geodezyjnej.

4 6.1 Słupy oświetleniowe i fundamenty W części kablowej zastosować słupy oświetleniowe aluminiowe o wysokości 9m. Przykładowy słup SAL 90M. Słupy montować do betonowych fundamentów prefabrykowanych typu B70 Przed przykręceniem słupa należy zakopać w ziemi fundament. Fundament musi być wypoziomowany oraz ustabilizowany mechanicznie. Słup mocujące słup powinny wystawać poza poziom gruntu. Pod śruby zastosować podkładki. 6.2 Oprawy i wysięgniki Zastosować oprawy typu Ampera MIDI LEDS o mocy 106W produkcji Schreder. Ilość projektowanych opraw 10 sztuk. Na słupach nr 1 i nr 2 oprawy montować na wysięgnikach trójramiennych. Na słupach nr 3 i nr 4 oprawy montować na wysięgnikach dwuramiennych. Specyfikacja wysięgnika trójramiennego: Ilość ramion: 3 Długość ramienia: 1m Kąt pomiędzy ramionami: 90º - 135º Odchylenie oprawy: 5º Podwyższenie oprawy na wysięgniku 0,7m Specyfikacja wysięgnika dwuramiennego: Ilość ramion: 2 Długość ramienia: 1m Kąt pomiędzy ramionami: 90º Odchylenie oprawy: 5º Podwyższenie oprawy na wysięgniku 0,7m 6.3 Przewody do opraw i zabezpieczenia W wnęce słupów oświetlenia ulicznego zabudować złącza bezpiecznikowe typu IZK. Od bezpieczników do opraw ułożyć przewody YDY-żo 3 x 2,5 mm 2. W złączu bezpiecznikowym fazowym zabudować wkładki bezpiecznikowe o wartości prądu 6A dla wysięgników dwuramiennych oraz 10A dla wysięgników trójramiennych. 7. Pomiar energii elektrycznej Pomiar energii dla oświetlenia ulicznego odbywać się będzie w istniejącej stacji transformatorowej S165 Oszek szafa oświetleniowa SO Ochrona przeciwporażeniowa Zgodnie z warunkami istniejącymi w sieci, jako ochronę przed dotykiem bezpośrednim stosuję się izolację części czynnych i części przewodzących dostępnych. Jako ochronę przed dotykiem pośrednim stosuje się samoczynne wyłączenie zasilania w układzie TN-C. Po zakończeniu prac wykonać testy próbne co do prawidłowego działania ochrony przed dotykiem pośrednim. Rezystancja uziemienia słupów oświetleniowych 5Ω.

5 9. Ochrona przepięciowa W miejscu połączenia sieci napowietrznej z kablem ziemnym należy zabudować odgromnik typu SE bz. Dolny zacisk odgromnika połączyć z uziemieniem słupa. Uziemienie wykonać poprzez ułożenie bednarki FeZN 30x4 zgodnie z schematem ideowym zasilania. W przypadku nie osiągnięcia wymaganej wartości rezystancji należy wbić uziomy pionowe typu galmar. 10. Odbiory sieci oświetleniowej Po wykonaniu przez Wykonawcę oświetlenia należy zgłosić do odbioru w Urzędzie Miejskim - Pszczyna Wydział Gospodarki Komunalnej i Ochrony Środowiska, oraz do sprawdzenia technicznego w Tauron. Oświetlenie wykonane przekazać na majątek Gminy Pszczyna. Wszystkie prace zanikowe zgłosić do odbioru przez Inspektora Nadzoru i przedstawiciela Tauron. 11. Ochrona środowiska. W świetle Rozporządzenia Min. Ochr. Srod. Zasobów Nat. i Leśnictwa z dn (Dz.U.nr.52) elektroenergetyczne linie napowietrzne n.n. nie są zaliczane do szkodliwych dla życia i zdrowia ludzi. W trakcie prowadzenia prac nie przewiduje się wycinki drzew. 12. UWAGI KOŃCOWE 1. Należy stosować materiały, urządzenia i aparaturę dopuszczoną do obrotu i stosowania w trybie Art.10 ustawa Prawo Budowlanne i obowiązujących zarządzeń,m. in. Rozp.Min. Gospod., i Polityki Społecznej z dnia w sprawie zasadniczych wymagań dla sprzętu elektrycznego (Dz.U.nr.49 poz.414) oraz dyrektywy rady Unii Europejskiej 93/68/EWG z dnia r. 2. Deklarację zgodności lub certyfikat zgodności z polską normą lub aprobatą techniczną (w wypadku wyrobów, dla których nie ustanowiono polskiej normy) jeżeli nie są objęte certyfikacją na znak bezpieczeństwa. 3. Wszystkie roboty montażowe wykonać zgodnie z obowiązującymi przepisami PBUE, PEUE, BHP, polskimi normami, warunkami technicznymi wykonania instalacji. 4. Całość robot wykonać zgodnie z niniejszą dokumentacją i pod nadzorem zainteresowanych stron. 5. Opracowanie niniejsze jest wykonane zgodnie z obowiązującymi przepisami i jest kompletne z punktu widzenia celu któremu ma służyć.

6 13. OBLICZENIA TECHNICZNE 13.1 Dobór zabezpieczenia w rozłączniku RSA P I obl = = = 4,75[ A] 3 U cosϕ 230 0,97 Zastosować zabezpieczenie w rozłączniku RSA typu WTN gg 25A 13.2 Dobór zabezpieczenia oprawy oświetleniowej P 3x106 I obl = = = 1,42[ A] 3 U cosϕ 230 0,97 Jako zabezpieczenie nadprądowe trzech opraw oświetleniowych przyjąć wkładki 10A. P 2x106 I obl = = = 0,95[ A] 3 U cosϕ 230 0,97 Jako zabezpieczenie nadprądowe dwóch opraw oświetleniowych przyjąć wkładki 6A Sprawdzenie wytrzymałości mechanicznej słupa SAL Maksymalny ciężar oprawy oświetleniowej wraz z wysięgnikiem dla słupa SAL 90M wynosi 50 kg Ciężar pojedynczej oprawy Ampera Midi 106W: 11,5kg Cieżar wysięgnika: 8 kg Dla trzech opraw na słupie SAL 90M obciążenie wynosi: 42,5 kg

7 14. ZESTAWIENIE PODSTAWOWYCH MATERIAŁÓW DLA SIECI OŚWIETLENIA ULICZNEGO Kabel YAKXS 4x35mm² Rura ochronna DVRϕ75 Słup SAL 90M Fundament prefabrykowany B-70 Wysięgnik trójramienny Wysięgnik dwuramienny 90 Oprawa Ampera midi 48leds 106W Złacze IZK bezpiecznikowe Złącze IZK fazowe Złącze IZK zerowe Zacisk SL Bednarka FeZn25x4 Rozłącznik słupowy RSA 00/1 Wkładka WTN gg 25A Wkładka D0gL 6A Wkładka D0gL 10A Przewód YDY 3x2,5mm² Piasek Odgromnik SE bz 130m 105m 4 kpl. 4 kpl. 2 kpl. 2 kpl. 10 kpl. 4 szt. 8 szt. 4 szt. 2 szt. 130m 1 kpl. 1 kpl. 2 szt. 2 szt. 48m 15,96m³ 1 szt
