1 SYSTEM INSPEKCJI KOMINÓW I WENTYLACJI ISP - KOMIN instrukcja obsługi Zapoznaj się z instrukcją w całości przed rozpoczęciem pracy z urządzeniem

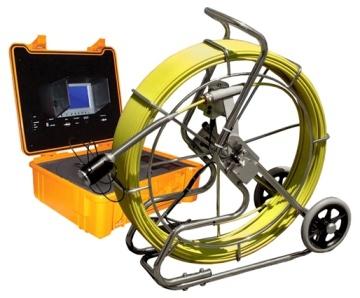

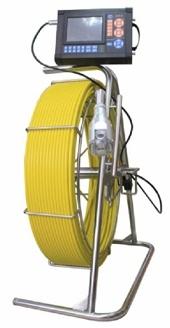

2 Dziękujemy za zakup kamery inspekcyjnej ISP-KOMIN marki Fortec. Jesteśmy przekonani że wysoka jakość naszych produktów przyczyni się do znacznego usprawnienia Twojej pracy i pozwoli zaoszczędzić czas. Przysporzy także wielu klientów zadowolonych z profesjonalnie świadczonych usług. Teraz gdy już stałeś się szczęśliwym posiadaczem kamery inspekcyjnej ISP-KOMIN zapraszamy Cię do zapoznania się z dostępnymi akcesoriami dodatkowymi i innymi naszymi produktami tego typu, pod adresem Serdecznie pozdrawiamy zespół FORTEC Polska Inne produkty z rodziny ISP ISP-Y40-R BK ISP-Y120-RS ISP-PT-30 C 2

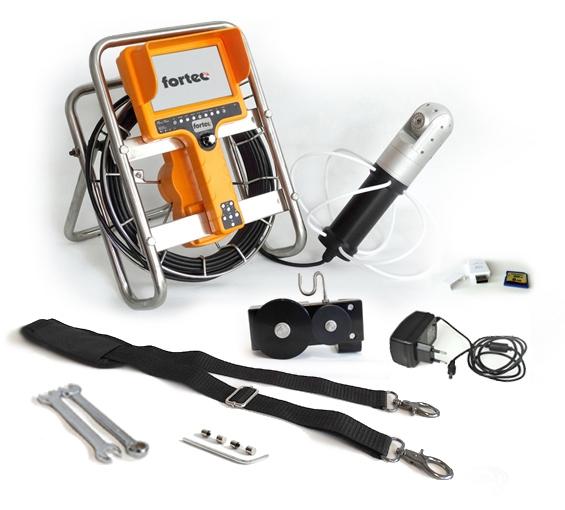

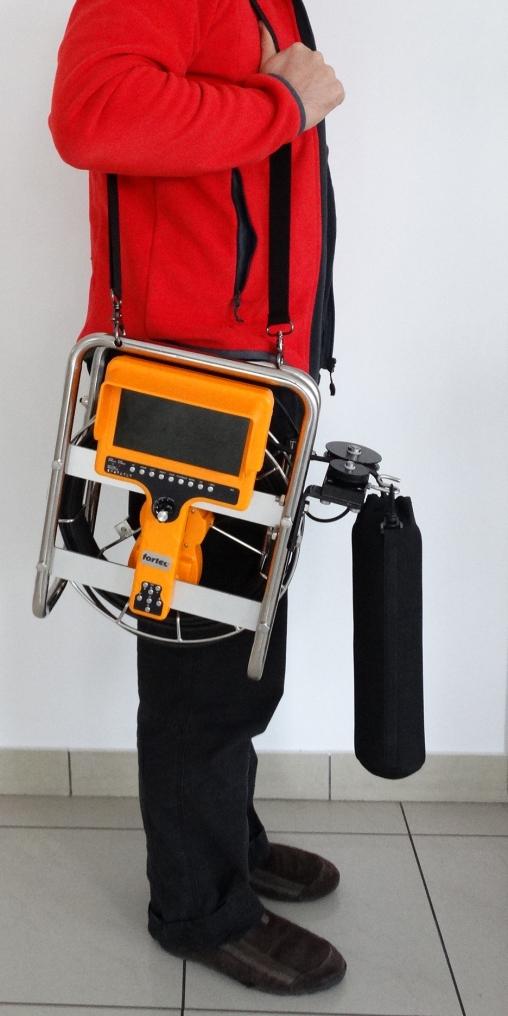

3 1. Zawartość opakowania Numer Przedmiot Opis 1 Rejestrator zamontowany na stalowej ramie 2 Licznik metrów montowany do stalowej ramy + kabel łączący 3 Pasek naramienny montowany do stalowej ramy ułatwia transport 4 Bęben kablowy zamontowany na stalowej ramie 5 Zasilacz V / 12,6V / 1000mA 6 Kamera + pokrowiec zamontowana do kabla nawiniętego na bęben 7 Łuki centrujące 8 sztuk 3

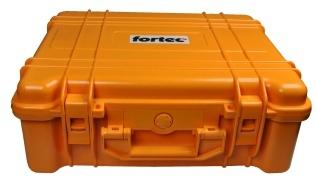

4 Numer Przedmiot Opis Komplet kluczy Bezpieczniki + klucz Karta SD + adapter Pokrowiec Walizka do transportu klucze do montażu licznika metrów wymienne części eksploatacyjne + klucz do regulacji elementów ramy zestaw do zgrywania materia³u z rejestratora pokrowiec na głowicę kamery do transportu walizka z wytrzymałego tworzywa sztucznego 12 Zachowaj tą instrukcję. UWAGA: 1. Przeczytaj dokładnie instrukcję przed rozpoczęciem pracy z urządzeniem; 2. Unikaj pracy z urządzeniem w skrajnych temperaturach i przy dużej wilgotności (tylko kamera jest wodoodporna), może to uszkodzić podzespoły lub całe urządzenie; 3. Nie upuszczaj i nie naciskaj mocno na urządzenie; 4. Gwarancja nie obowiązuje uszkodzeń mechanicznych i spowodowanych z winy Użytkownika; 5. Zawsze sporządzaj kopię zapasową danych z karty SD przed podłączeniem jej do urządzenia. Producent nie odpowiada za utracone lub uszkodzone dane; 6. Nie wyłączaj zasilania w czasie nagrywania/odtwarzania. Może to spowodować uszkodzenie urządzenia i/lub pamięci SD. 4

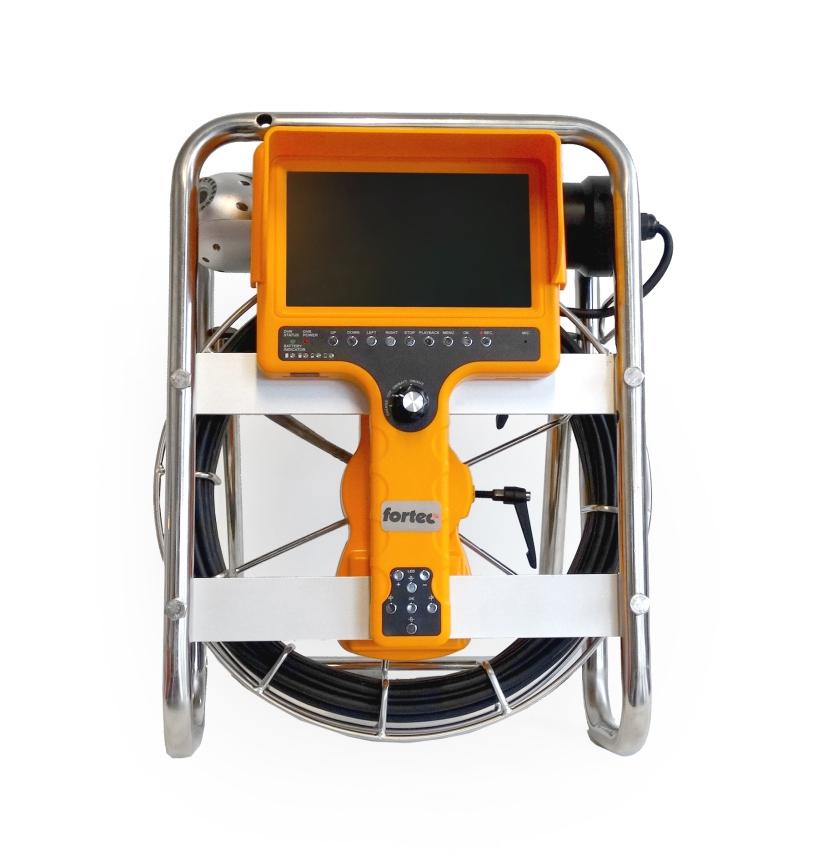

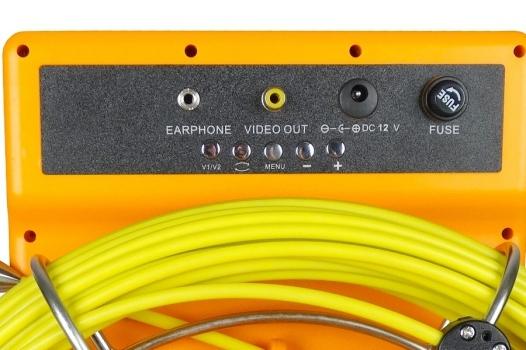

5 2. Budowa urządzenia PRZYCISKI pozwalają poruszać się w menu STOP anuluje czynność PLAYBACK włącza/wyłącza tryb odtwarzania materiału MENU włącza menu i pozwala wejść do podmenu REC/Play włącza i zatrzymuje nagrywanie MIKROFON Diody statusu baterii kolejne diody wskazują poziom naładowania akumulatora Regulacja jasności diod LED SŁUCHAWKI GŁOŚNIKI Wyjście wideo na zewnętrzny monitor Pokrętło trybów pracy: CHARGE - ładowanie akumulatora OFF ) - wyłączone ON/BATT - praca na akumulatorze ON/AUX) - praca na zasilaczu ZASILACZ BEZPIECZNIK Z M I E Ń PARAMETRY MONIOTRA OBRÓĆ OBRAZ 5

6 6

7 3. Typowy schemat pracy 1. Naładuj akumulator w urządzeniu; Podłącz zasilacz 12V do modułu rejestratora i ustaw pokrętło pracy w pozycji CHARGE 2. Możesz pracować z urządzeniem ładującym się z zasilacza, wystarczy przekręcić pokrętło pracy do pozycji ON/AUX 3. Po naładowaniu akumulatora możesz pracować z urządzeniem mobilnie - wystarczy ustawić pokrętło pracy w pozycji ON/BATT 4. Połącz przewodem licznik metrów i rejestrator. Pamiętaj, aby dobrze zakręcić pierścienie przy wtyczkach. Tą czynność wykonuj przy WYŁĄCZONYM urządzeniu 5. Włącz urządzenie (pokrętło pracy w pozycji ON/BATT lub ON/AUX jeśli pracujesz na zasilaczu) 6. Na monitorze zobaczysz ekran startowy rejestratora 7. Włóż kartę SD do slotu z lewej strony modułu rejestratora. Kartę wkładaj pinami do góry 8. Przed rozpoczęciem nagrywania (jeżeli zachodzi taka potrzeba) nałóż łuki centrujące na kamerę i mocno dociśnij Wprowadź kamerę do komina lub przewodu wentylacyjnego. Aby rozpocząć nagrywanie wciśnij przycisk REC na rejestratorze W czasie inspekcji komina możesz regulować płynnie jasność diod LED za pomocą metalowego pokrętła na obudowie modułu rejestratora 13. Jeśli chcesz sporządzić na nagraniu notatkę głosową, wystarczy zacząć mówić. Podczas nagrania głos jest rejestrowany automatycznie. Mikrofon jest umiejscowiony w przedniej części modułu rejestratora. W czasie inspekcji przewodu kominowego lub wentylacyjnego możesz sterować położeniem głowicy obrotowej przy pomocy przycisków znajduj¹cych się w dolnej części uchwytu rejestratora. 14. Aby zakończyć nagranie wciśnij przycisk REC. 15. Aby oglądnąć nagrany materiał wciśnij przycisk PLAYBACK, strzałkami wybierz szukane nagranie i rozpocznij odtwarzanie przyciskiem REC. 16. Wyłącz urządzenie ustawiając pokrętło pracy w pozycji OFF, wyjmij kartę SD, przenieś do czytnika w komputerze, aby tam zarchiwizować lub odtworzyć nagrany materiał. 7

8 Menu G³ówne Ustawienie Rejestratora Ustawienia Systemowe Odtwarzanie Zdarzenia Ustawienie Rejestratora 1. Tryb Pracy Film - rejestrator pracuje w trybie nagrywanie filmu Zdjêcie - rejestrator pracuje w trybie wykonywanie zdjêæ DŸwiêk - rejestrator pracuje w trybie nagrywanie dÿwiêku 2. Detekcja Ruchu w³/wy³ 3. Czu³oœæ Wysoka Œrednia Niska 8

9 4. Rozdzielczoœæ 720x x x Jakoœæ Obrazu Wysoka Œrednia Niska 6. Znacznik Czasu w³./wy³. 7. Czas Zapisu 5 min 10 min 15 min 30 min 60 min 8. Iloœæ Klatek 15 FPS 30 FPS 9. G³oœnoœæ Zapisu DŸwiêku 9

10 10. Nadpisywanie w³./wy³. Ustawienia Systemowe 1. Jêzyk Polski 2. Data Czas Wybierz datê i czas. Aby zatwierdzæ naciœnij OK. 3. Wyjœcie Video PAL NTSC 4. Formatowanie Nie - system nie bêdzie formatowa³ kart SD Tak - System bêdzie formatowa³ kartê SD (po ka dorazowym u yciu urz¹dzenia, wykonaj kopiê zapasowa danych) 5. Aktualizacja Firmware Nie Tak 10

11 6. Informacja o Pamiêci Ca³a: ca³kowita pojemnoœæ karty SD Wolna: iloœæ wolnej pamiêci na karcie SD 7. Ustawienia Domyœlne Tak - ustawienia u ytkownika Nie - ustawienia fabryczne 8. Wersja wersja oprogramowania Odtwarzanie Zdarzenia 1. Plik Video wybierz nagranie 2. Zdjêcie wybierz zdjêcie 3. Pliki Audio wybierz nagranie 4. Wszystkie Pliki wybierz plik 11

12 Fortec Polska Spółka Jawna Brodowski, Zgała ul. Kocmyrzowska 7b Kraków 12
