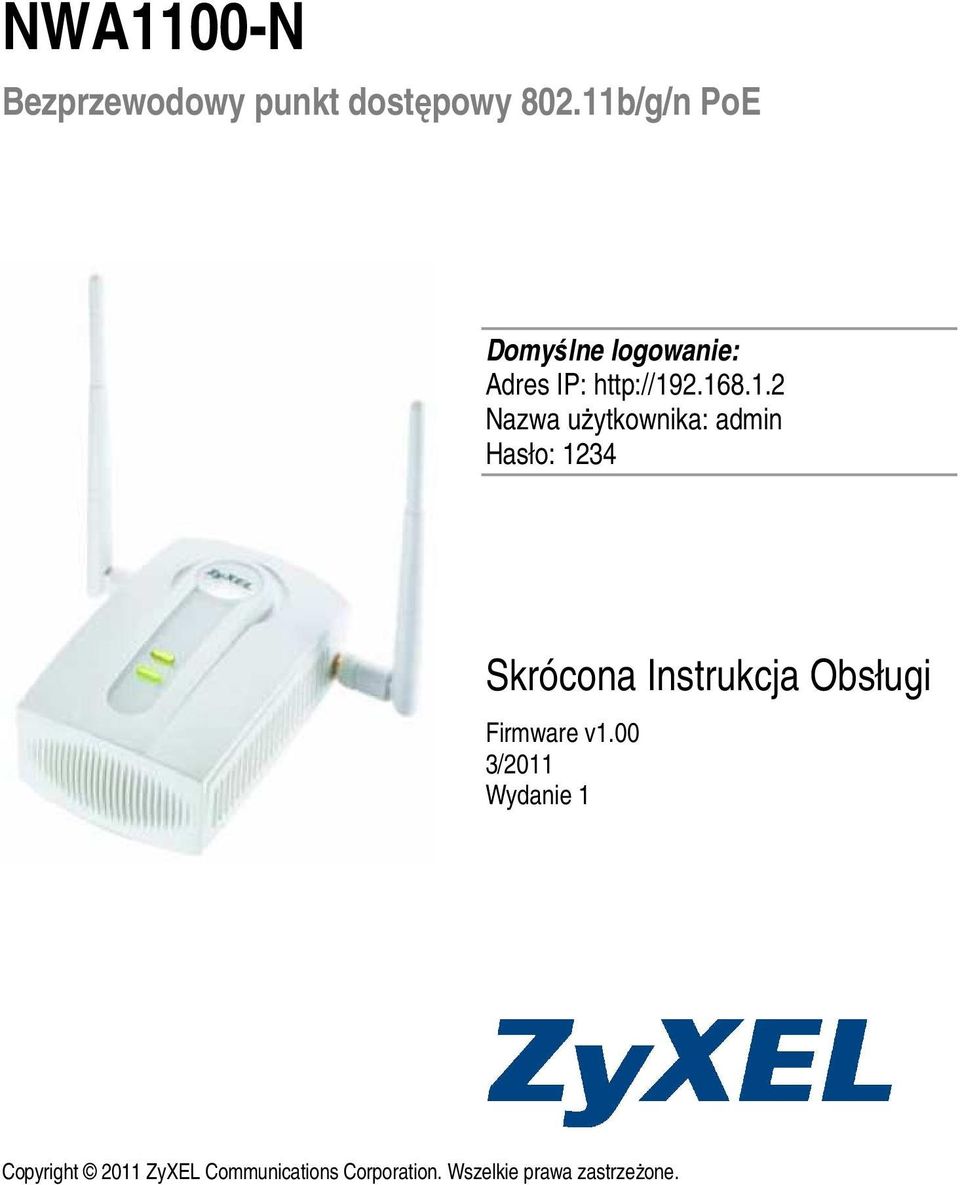

1 Bezprzewodowy punkt dostępowy b/g/n PoE Domyślne logowanie: Adres IP: Nazwa użytkownika: admin Hasło: 1234 Skrócona Instrukcja Obsługi Firmware v1.00 3/2011 Wydanie 1 Copyright 2011 ZyXEL Communications Corporation. Wszelkie prawa zastrzeżone.

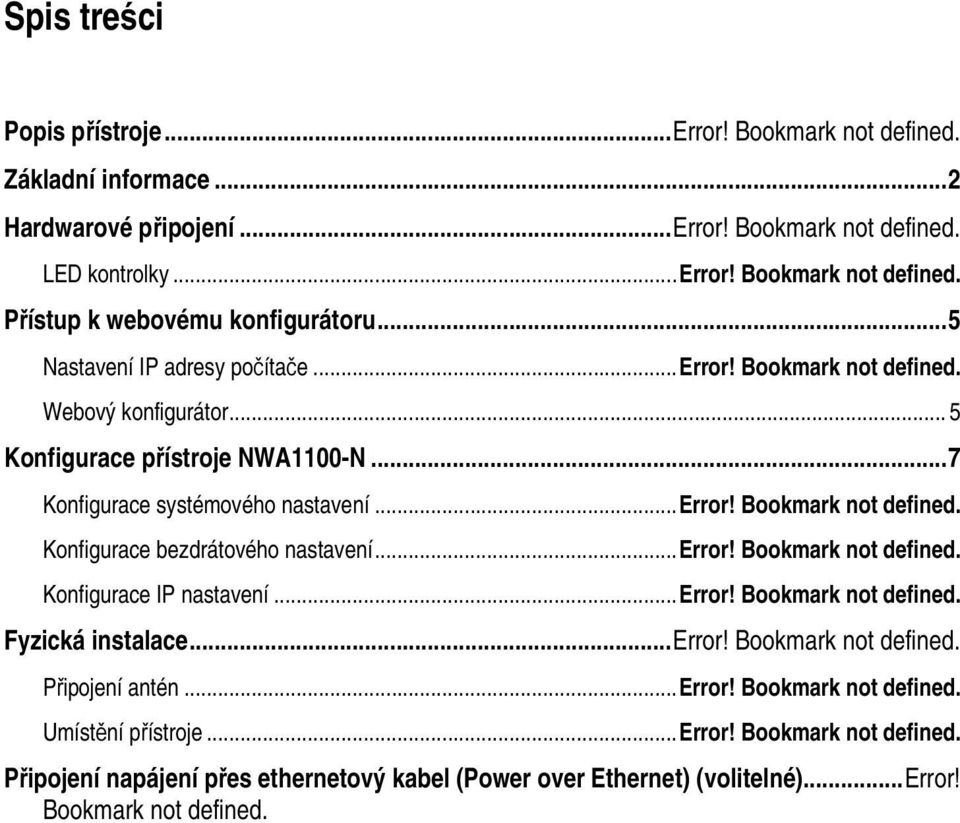

2 Spis treści Popis přístroje... Error! Bookmark not defined. Základní informace... 2 Hardwarové připojení... Error! Bookmark not defined. LED kontrolky... Error! Bookmark not defined. Přístup k webovému konfigurátoru... 5 Nastavení IP adresy počítače... Error! Bookmark not defined. Webový konfigurátor... 5 Konfigurace přístroje NWA1100-N... 7 Konfigurace systémového nastavení... Error! Bookmark not defined. Konfigurace bezdrátového nastavení... Error! Bookmark not defined. Konfigurace IP nastavení... Error! Bookmark not defined. Fyzická instalace... Error! Bookmark not defined. Připojení antén... Error! Bookmark not defined. Umístění přístroje... Error! Bookmark not defined. Připojení napájení přes ethernetový kabel (Power over Ethernet) (volitelné)... Error! Bookmark not defined.

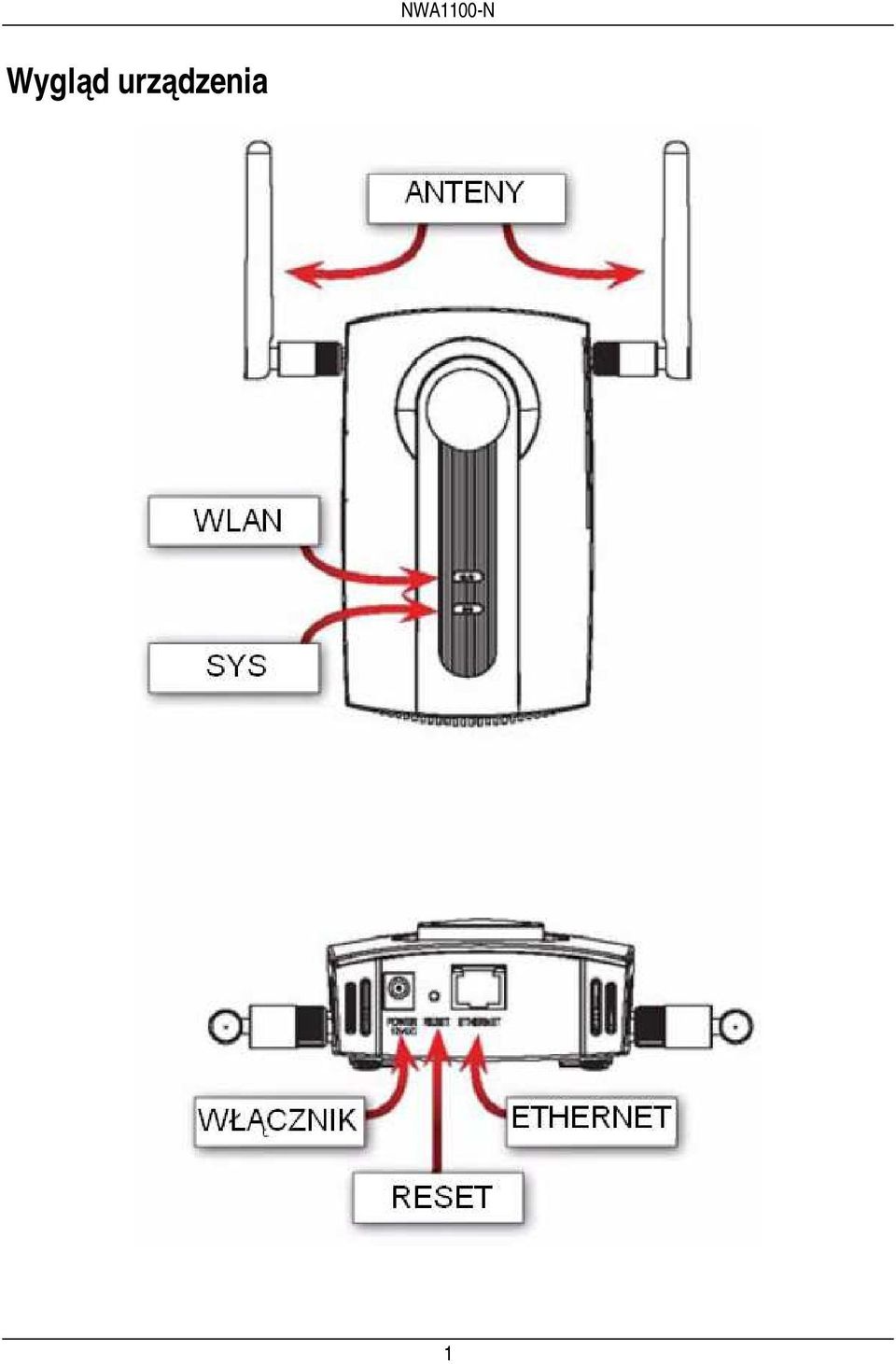

3 Wygląd urządzenia 1

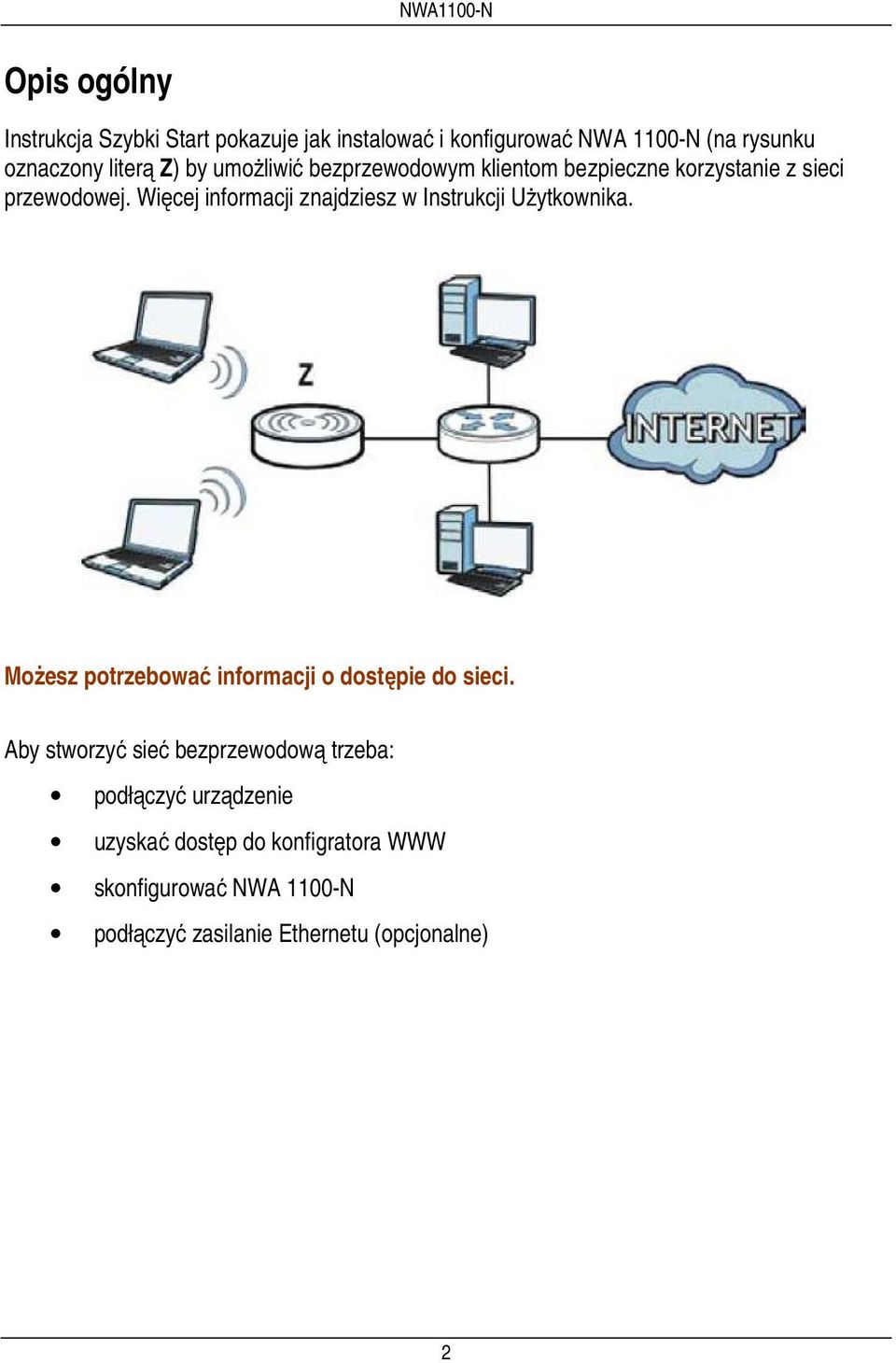

4 Opis ogólny Instrukcja Szybki Start pokazuje jak instalować i konfigurować NWA 1100-N (na rysunku oznaczony literą Z) by umożliwić bezprzewodowym klientom bezpieczne korzystanie z sieci przewodowej. Więcej informacji znajdziesz w Instrukcji Użytkownika. Możesz potrzebować informacji o dostępie do sieci. Aby stworzyć sieć bezprzewodową trzeba: podłączyć urządzenie uzyskać dostęp do konfigratora WWW skonfigurować NWA 1100-N podłączyć zasilanie Ethernetu (opcjonalne) 2

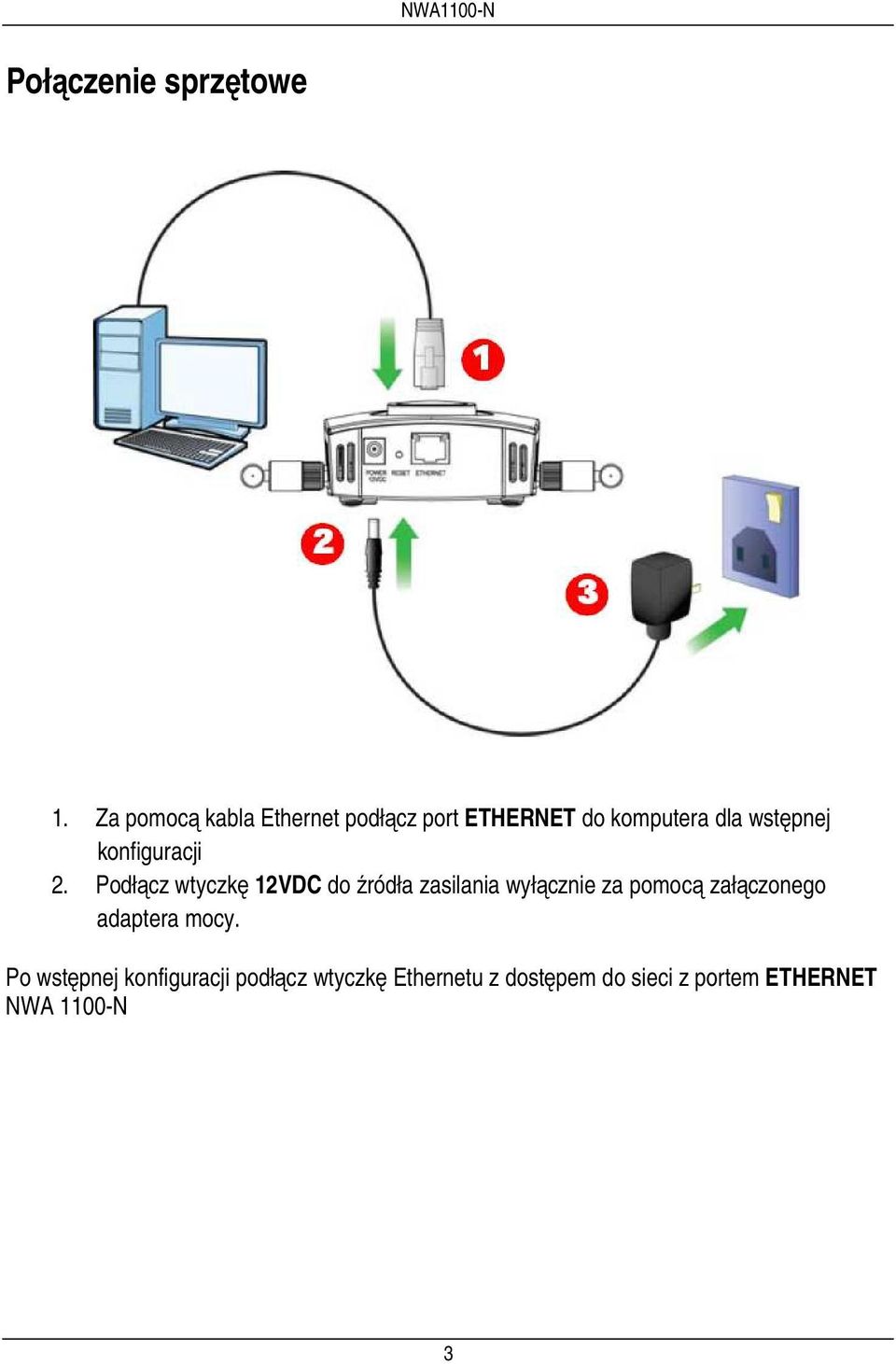

5 Połączenie sprzętowe 1. Za pomocą kabla Ethernet podłącz port ETHERNET do komputera dla wstępnej konfiguracji 2. Podłącz wtyczkę 12VDC do źródła zasilania wyłącznie za pomocą załączonego adaptera mocy. Po wstępnej konfiguracji podłącz wtyczkę Ethernetu z dostępem do sieci z portem ETHERNET NWA 1100-N 3

6 DIODY LED Dioda SYS miga na czerwono; po podłączeniu mocy świeci ciągłym zielonym światłem Jedna z diod przy porcie ETHERNET włącza się, jeśli port jest prawidłowo połączony i miga w czasie przepływu danych. Żółte światełko zapala się przy połączeniu 1000Mbps, zielone przy połaczeniu 10/100 Mbps. Jeśli żadna z diod przy porcie ETHERNET się nie zapala, sprawdź połączenie kabla do portu. Upewnij się, że karta sieciowa w twoim komputerze działa prawidłowo. 4

7 Połącz się z konfiguratorem sieci WWW Internet Explorer 6.0 lub nowszy z aktywną obsługą skryptów Java Script, Mozilla Firefox 3 lub nowsza, Safari 2.0 i nowsza. Ustaw adres IP komputera Zanotuj aktualne ustawienia IP twojego komputera zanim je zmienisz. Ustaw zakres statycznego IP komputera na z maską podsieci To zapewni możliwość komunikacji między twoim komputerem i NWA 1100-N. Sprawdź w Instrukcji Użytkownika wskazówki dotyczące ustawiania adresów IP. Zaloguj się do konfiguratora WWW Mimo możliwości podłączenia pezprzewodowo NWA 1100-N, zaleca się podłączenia komputera do portu ETHERNET na czas wstępnej konfiguracji. 1 Włącz przeglądarkę. Wpisz (domyślny adres IP NWA 1100-N) jako adres strony. Jeśli nie możesz połączyć się z konfiguratorem upewnij się, że adres IP i maska podsieci NWA 1100-N i komputera mają ten sam zakres. 5

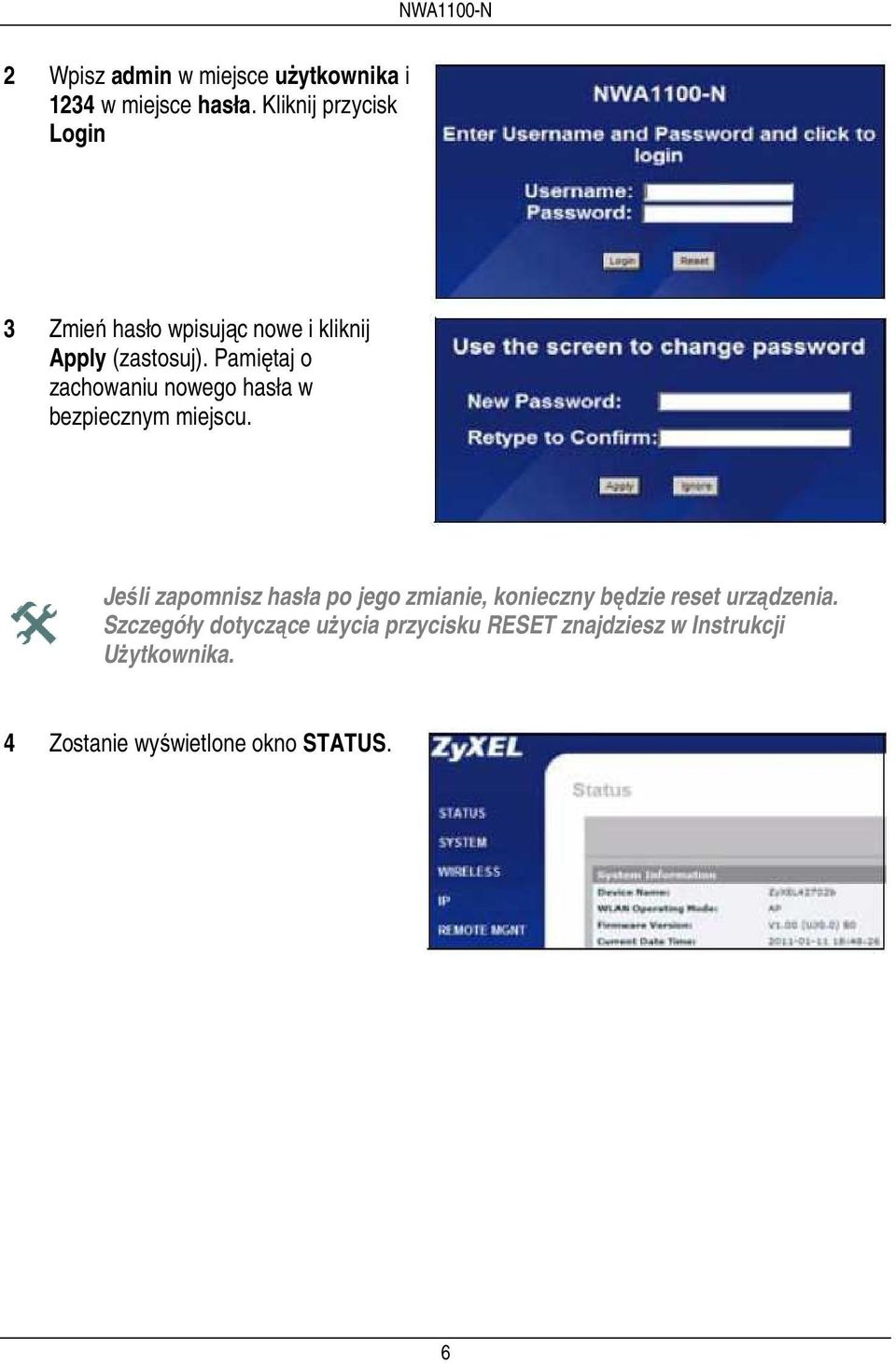

8 2 Wpisz admin w miejsce użytkownika i 1234 w miejsce hasła. Kliknij przycisk Login 3 Zmień hasło wpisując nowe i kliknij Apply (zastosuj). Pamiętaj o zachowaniu nowego hasła w bezpiecznym miejscu. Jeśli zapomnisz hasła po jego zmianie, konieczny będzie reset urządzenia. Szczegóły dotyczące użycia przycisku RESET znajdziesz w Instrukcji Użytkownika. 4 Zostanie wyświetlone okno STATUS. 6

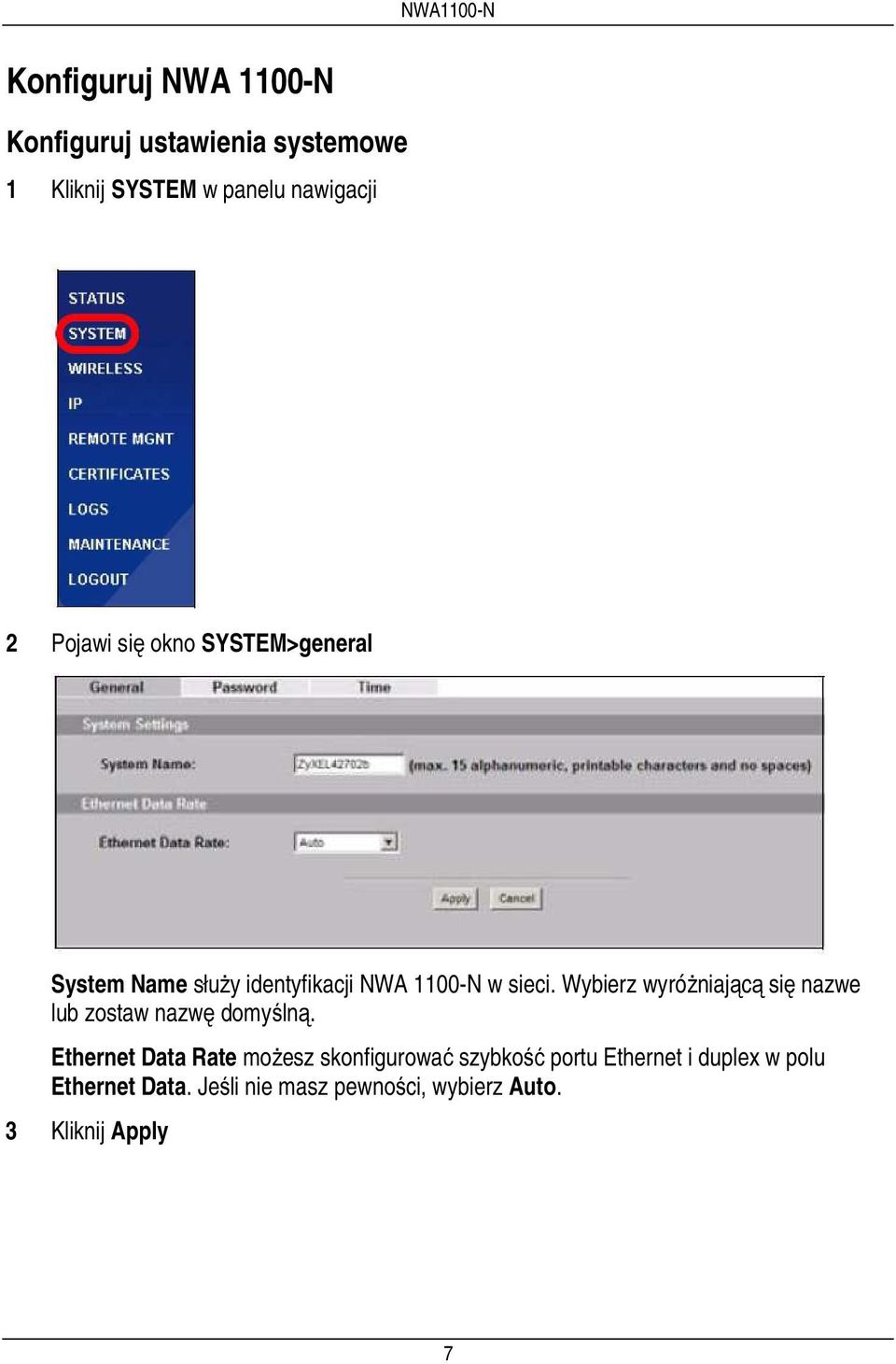

9 Konfiguruj NWA 1100-N Konfiguruj ustawienia systemowe 1 Kliknij SYSTEM w panelu nawigacji 2 Pojawi się okno SYSTEM>general System Name służy identyfikacji NWA 1100-N w sieci. Wybierz wyróżniającą się nazwe lub zostaw nazwę domyślną. Ethernet Data Rate możesz skonfigurować szybkość portu Ethernet i duplex w polu Ethernet Data. Jeśli nie masz pewności, wybierz Auto. 3 Kliknij Apply 7

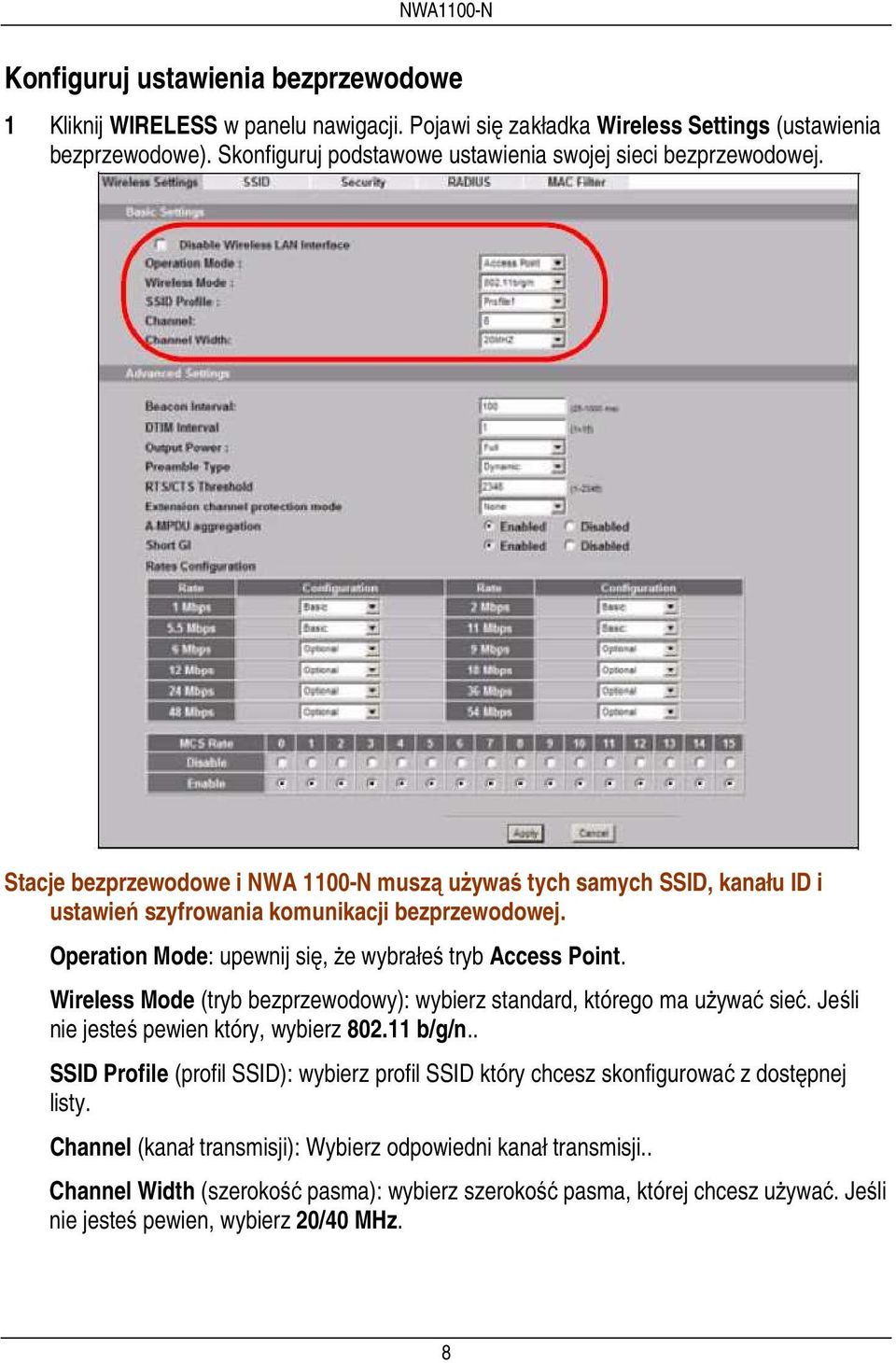

10 Konfiguruj ustawienia bezprzewodowe 1 Kliknij WIRELESS w panelu nawigacji. Pojawi się zakładka Wireless Settings (ustawienia bezprzewodowe). Skonfiguruj podstawowe ustawienia swojej sieci bezprzewodowej. Stacje bezprzewodowe i NWA 1100-N muszą używaś tych samych SSID, kanału ID i ustawień szyfrowania komunikacji bezprzewodowej. Operation Mode: upewnij się, że wybrałeś tryb Access Point. Wireless Mode (tryb bezprzewodowy): wybierz standard, którego ma używać sieć. Jeśli nie jesteś pewien który, wybierz b/g/n.. SSID Profile (profil SSID): wybierz profil SSID który chcesz skonfigurować z dostępnej listy. Channel (kanał transmisji): Wybierz odpowiedni kanał transmisji.. Channel Width (szerokość pasma): wybierz szerokość pasma, której chcesz używać. Jeśli nie jesteś pewien, wybierz 20/40 MHz. 8

11 2 Kliknij Apply żeby zachować wybrane ustawienia. 3 Otwórz zakładkę SSID. Jeśli chcesz skonfigurować zaawansowane ustawienia profilu SSID (zmienić nazwę profilu, SSID czy zabezpieczenia), wybierz które i kliknij Edit. 4 Otwórz zakładkę Security (zabezpieczenia). Wybierz profil, który chcesz skonfigurować i kliknij Edit. 9

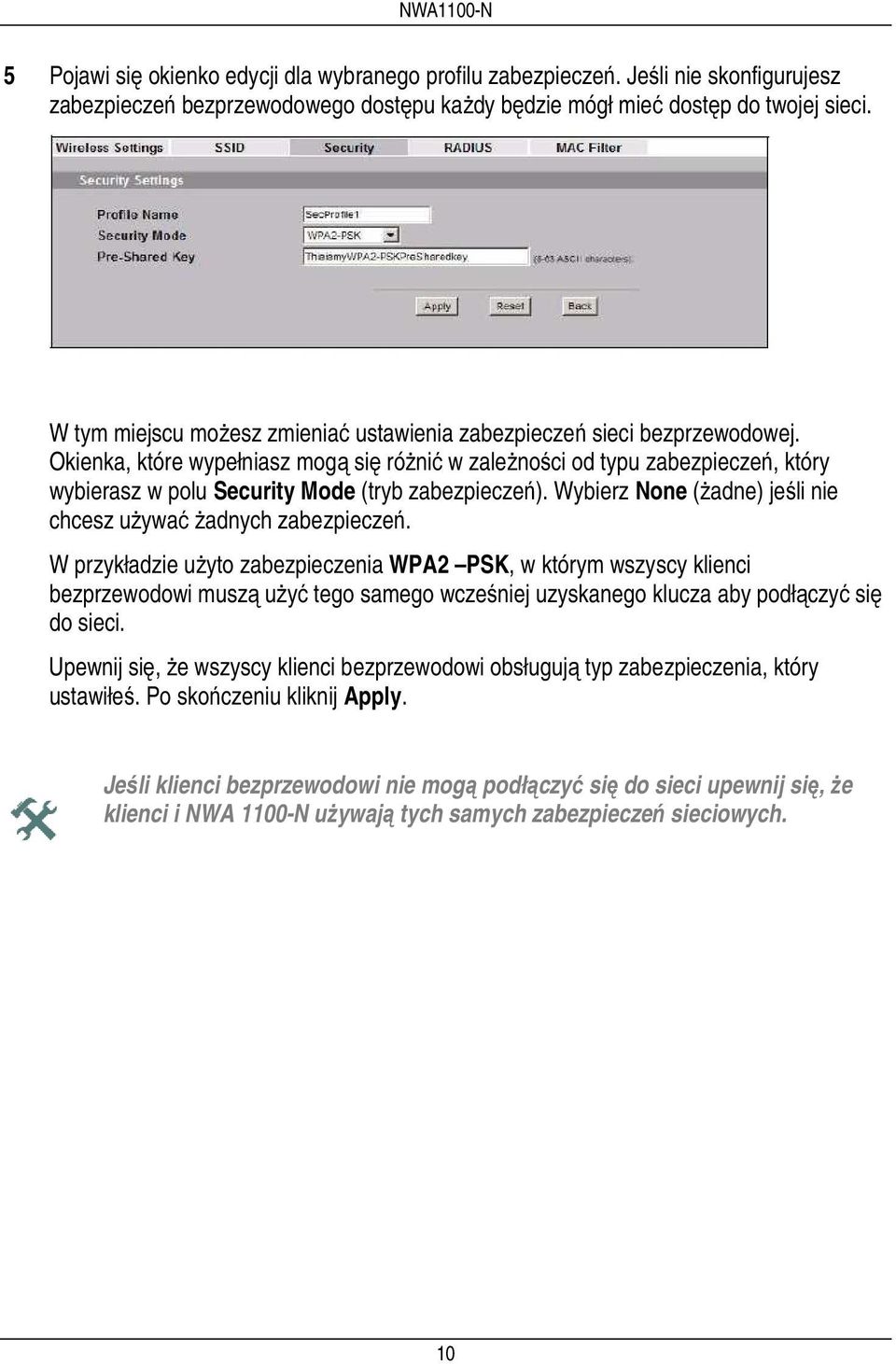

12 5 Pojawi się okienko edycji dla wybranego profilu zabezpieczeń. Jeśli nie skonfigurujesz zabezpieczeń bezprzewodowego dostępu każdy będzie mógł mieć dostęp do twojej sieci. W tym miejscu możesz zmieniać ustawienia zabezpieczeń sieci bezprzewodowej. Okienka, które wypełniasz mogą się różnić w zależności od typu zabezpieczeń, który wybierasz w polu Security Mode (tryb zabezpieczeń). Wybierz None (żadne) jeśli nie chcesz używać żadnych zabezpieczeń. W przykładzie użyto zabezpieczenia WPA2 PSK, w którym wszyscy klienci bezprzewodowi muszą użyć tego samego wcześniej uzyskanego klucza aby podłączyć się do sieci. Upewnij się, że wszyscy klienci bezprzewodowi obsługują typ zabezpieczenia, który ustawiłeś. Po skończeniu kliknij Apply. Jeśli klienci bezprzewodowi nie mogą podłączyć się do sieci upewnij się, że klienci i NWA 1100-N używają tych samych zabezpieczeń sieciowych. 10

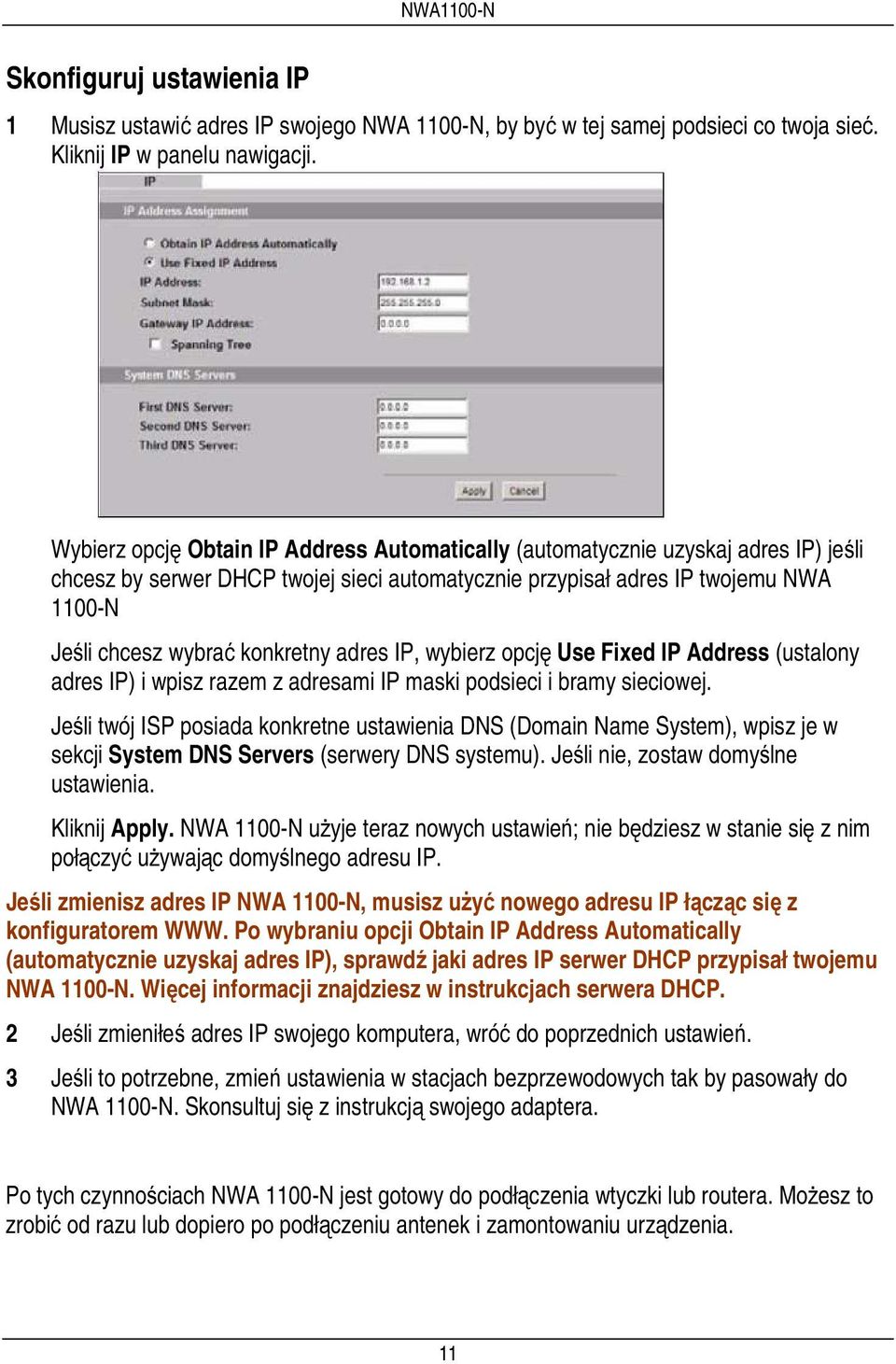

13 Skonfiguruj ustawienia IP 1 Musisz ustawić adres IP swojego NWA 1100-N, by być w tej samej podsieci co twoja sieć. Kliknij IP w panelu nawigacji. Wybierz opcję Obtain IP Address Automatically (automatycznie uzyskaj adres IP) jeśli chcesz by serwer DHCP twojej sieci automatycznie przypisał adres IP twojemu NWA 1100-N Jeśli chcesz wybrać konkretny adres IP, wybierz opcję Use Fixed IP Address (ustalony adres IP) i wpisz razem z adresami IP maski podsieci i bramy sieciowej. Jeśli twój ISP posiada konkretne ustawienia DNS (Domain Name System), wpisz je w sekcji System DNS Servers (serwery DNS systemu). Jeśli nie, zostaw domyślne ustawienia. Kliknij Apply. NWA 1100-N użyje teraz nowych ustawień; nie będziesz w stanie się z nim połączyć używając domyślnego adresu IP. Jeśli zmienisz adres IP NWA 1100-N, musisz użyć nowego adresu IP łącząc się z konfiguratorem WWW. Po wybraniu opcji Obtain IP Address Automatically (automatycznie uzyskaj adres IP), sprawdź jaki adres IP serwer DHCP przypisał twojemu NWA 1100-N. Więcej informacji znajdziesz w instrukcjach serwera DHCP. 2 Jeśli zmieniłeś adres IP swojego komputera, wróć do poprzednich ustawień. 3 Jeśli to potrzebne, zmień ustawienia w stacjach bezprzewodowych tak by pasowały do NWA 1100-N. Skonsultuj się z instrukcją swojego adaptera. Po tych czynnościach NWA 1100-N jest gotowy do podłączenia wtyczki lub routera. Możesz to zrobić od razu lub dopiero po podłączeniu antenek i zamontowaniu urządzenia. 11

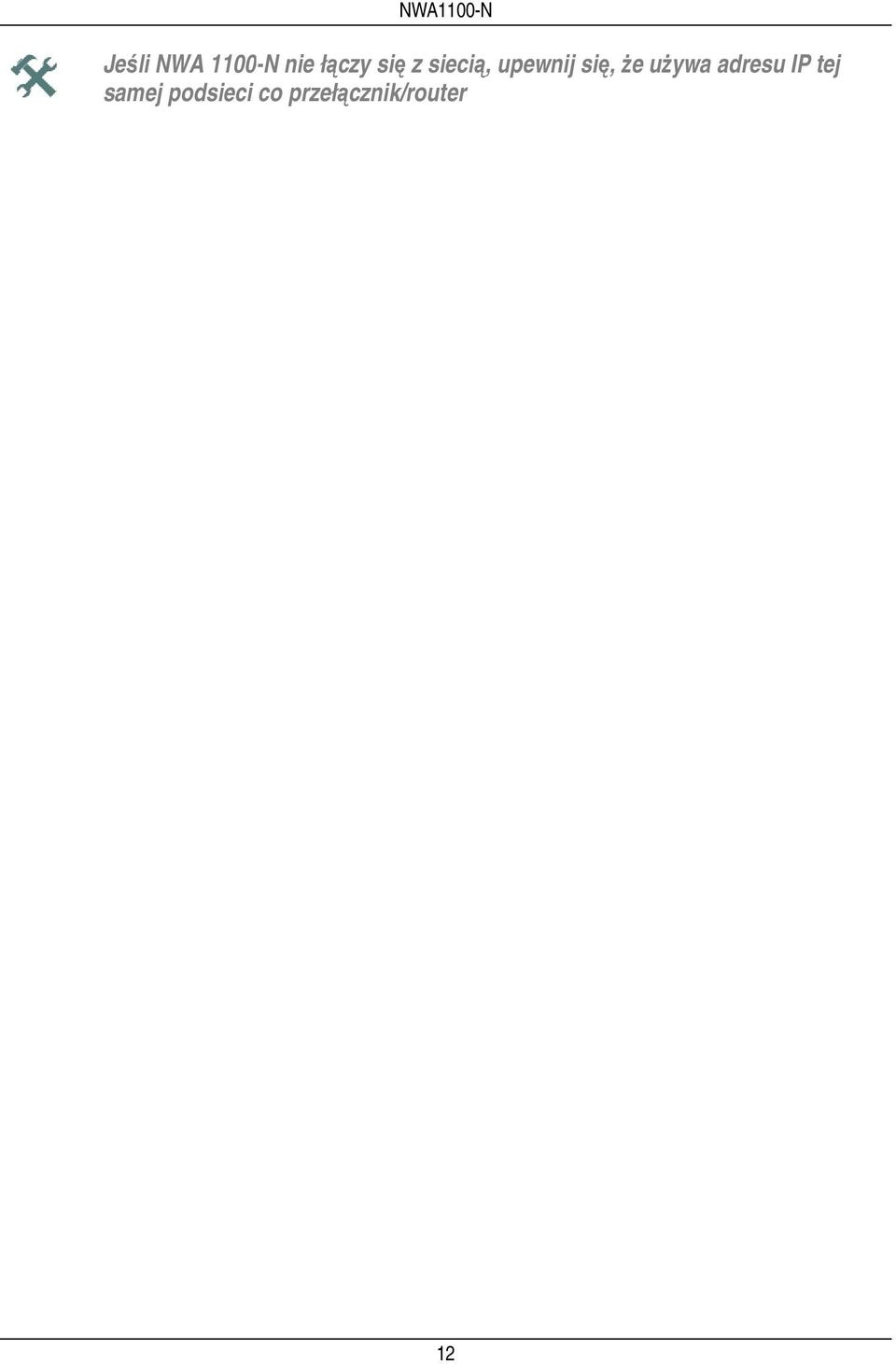

14 Jeśli NWA 1100-N nie łączy się z siecią, upewnij się, że używa adresu IP tej samej podsieci co przełącznik/router 12

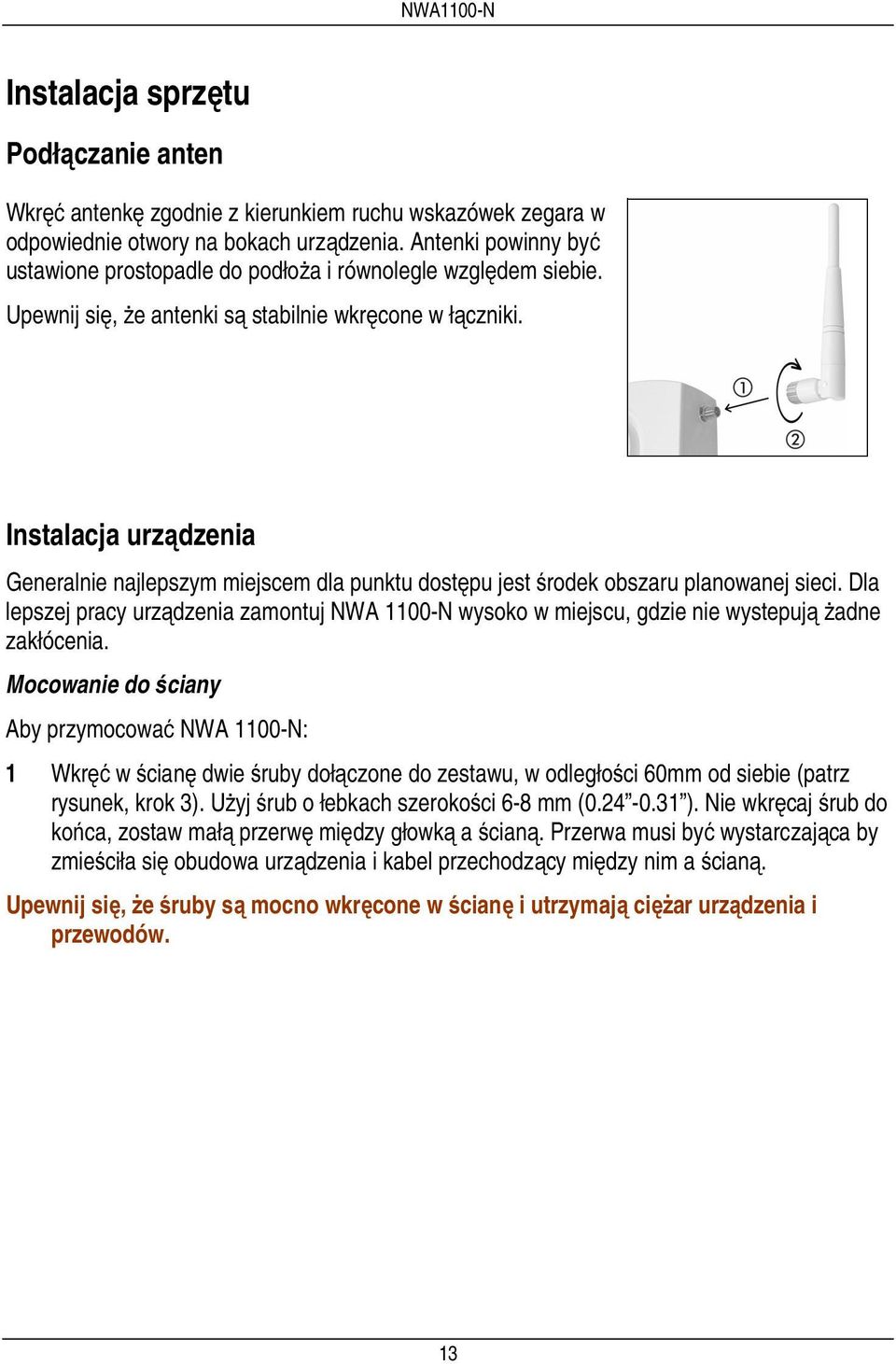

15 Instalacja sprzętu Podłączanie anten Wkręć antenkę zgodnie z kierunkiem ruchu wskazówek zegara w odpowiednie otwory na bokach urządzenia. Antenki powinny być ustawione prostopadle do podłoża i równolegle względem siebie. Upewnij się, że antenki są stabilnie wkręcone w łączniki. Instalacja urządzenia Generalnie najlepszym miejscem dla punktu dostępu jest środek obszaru planowanej sieci. Dla lepszej pracy urządzenia zamontuj NWA 1100-N wysoko w miejscu, gdzie nie wystepują żadne zakłócenia. Mocowanie do ściany Aby przymocować NWA 1100-N: 1 Wkręć w ścianę dwie śruby dołączone do zestawu, w odległości 60mm od siebie (patrz rysunek, krok 3). Użyj śrub o łebkach szerokości 6-8 mm ( ). Nie wkręcaj śrub do końca, zostaw małą przerwę między głowką a ścianą. Przerwa musi być wystarczająca by zmieściła się obudowa urządzenia i kabel przechodzący między nim a ścianą. Upewnij się, że śruby są mocno wkręcone w ścianę i utrzymają ciężar urządzenia i przewodów. 13

16 2 Podłącz kable. Przełóż kable tyłem NWA 1100-N tak jak pokazano na rysunku. lub Poprowadź kable do góry i wzdłuż krawędzi sufitu. 3 Ustaw otwory z tyłu NWA 1100-N równo z śrubami w ścianie i zawieś urządzenie. 14

17 Instalacja PoE (opcjonalnie) PoE to możliwość zasilania NWA 1100-N przez kabel Ethernet 8-pin CAT 5, bez potrzeby źródła zasilania w pobliżu. Injector PoE (nie dołączony do zestawu) jest również potrzebny do zasilenia kabla Ethernet. Zwiększa to elastyczność lokalizacji NWA 1100-N. Na poniższym obrazku Z to twój NWA 1100-N, A to kabel Ethernet CAT 5, B to injector PoE i C to kabel zasilania. Aby zobaczyć certyfikacje produktu: 1. Wejdź na stronę 2. Wybierz swój produkt z listy dostępnych na stronie i przejdź na stronę tego produktu. 3. Wybierz certyfikację, o której chcesz przeczytać. Więcej informacji w Instrukcji Użytkownika na dołączonej płycie CD lub w materiałach do ściągnięcia na Uważasz te instrukce za przydatne? Skomentuj: techwriters@zyxel.com.tw 15
