LANEX S.A. ul. Ceramiczna Lublin tel. (081) tel/fax. (081) TM-61.1 MODEM E3/G.703 INSTRUKCJA OBSŁUGI

Transkrypt

1 LANEX S.A. ul. Ceramiczna Lublin tel. (081) tel/fax. (081) TM-61.1 MODEM E3/G.703 IO61-1e Kwiecień 2009

2 Spis treści 1 OGÓLNA CHARAKTERYSTYKA PRZEZNACZENIE PODSTAWOWE CECHY URZĄDZENIA PRZYKŁADY ZASTOSOWAŃ OZNACZANIE OPIS FUNKCJONALNY WSTĘP SCHEMAT BLOKOWY TRANSMISJA SYGNAŁU 34,368 MBIT/S KANAŁY DODATKOWE UKŁADY DIAGNOSTYCZNE I SYGNALIZACYJNE AUTOMATYCZNE WYŁĄCZANIE NADAJNIKA LASEROWEGO INSTALACJA I OBSŁUGA WARUNKI PRACY INSTALACJA ZASILANIE Zasilanie z sieci energetycznej Zasilanie z baterii DOŁĄCZANIE KABLI ELEKTRYCZNYCH DOŁĄCZANIE LINII ŚWIATŁOWODOWEJ ZASIĘG TRANSMISJI DANE TECHNICZNE INTERFEJS ELEKTRYCZNY MBIT/S INTERFEJS ŚWIATŁOWODOWY PARAMETRY MECHANICZNE WYMAGANIA ŚRODOWISKOWE Eksploatacja Transport Przechowywanie KOMPATYBILNOŚĆ ELEKTROMAGNETYCZNA ZASILANIE IO61-1e I Kwiecień 2009

3 Spis rysunków RYS. 1. WYGLĄD PRZEDNIEJ ŚCIANKI URZĄDZENIA...2 RYS. 2. WYGLĄD TYLNEJ ŚCIANKI URZĄDZENIA....2 RYS. 3. POŁĄCZENIE PUNKT - PUNKT...3 RYS. 4. WSPÓŁPRACA MODEMU TM-61 I MULTIPLEKSERA TM-60 DO POŁĄCZENIA CENTRAL TELEFONICZNYCH I SIECI KOMPUTEROWYCH Z WYKORZYSTANIEM SIECI SDH...4 RYS. 5. SCHEMAT BLOKOWY...7 RYS. 6. GRAF DZIAŁANIA UKŁADU SYGNALIZACJI ALARMU PILNEGO I NIEPILNEGO...12 RYS. 7. ALGORYTM AUTOMATYCZNEGO WYŁĄCZANIA NADAJNIKA LASEROWEGO...13 RYS. 8. INSTALACJA MODEMU W STOJAKU 19 LUB RYS. 9. PRZYKŁADY PODŁĄCZENIA BATERII ZASILAJĄCEJ...17 IO61-1e II Kwiecień 2009

4 Wykaz użytych skrótów MODEM E3/G.703 AIS ETSI GND ITU-T ZSE ZSO ZMN USR ALP PALP ALN PALN PKAL PWL PL PZ Tx Rx Alarm Indication Signal European Telecomunications Standards Institute Ground International Telecomunication Union Telecomunication Standardization Sector Zanik sygnału przychodzącego do portu elektrycznego Zanik sygnału optycznego na wejściu odbiornika optycznego Zanik mocy emitowanej nadajnika optycznego Utrata synchronizacji ramki demultipleksera Alarm pilny Przypomnienie alarmu pilnego Alarm niepilny Przypomnienie alarmu niepilnego Przycisk kasowania alarmów Przycisk włączenia lasera Pętla lokalna Pętla zdalna Wyjście nadajnika optycznego Wejście odbiornika optycznego IO61-1e III Kwiecień 2009

5 Bezpieczeństwo użytkowania Modem TM-61.1 został zaprojektowany i przetestowany, w zakresie bezpieczeństwa użytkowania, zgodnie z normą PN-93/T (IEC950). Spełnia wymogi bezpieczeństwa klasy I. Kabel zasilający powinien być zawsze podłączony do źródła zasilania poprzez gniazdo wtyczkowe z bolcem zerującym. Dopuszcza się podłączenie do sieci nie posiadającej bolca zerującego pod warunkiem doprowadzenia uziemienia do zacisku uziemiającego umieszczonego na tylnej ściance urządzenia. Niedopuszczalne jest jednoczesne stosowanie uziemienia i zerowania poprzez sznur sieciowy. Uwaga: Podwójny bezpiecznik - biegun/zero. Każdy przewód sieciowy zabezpieczony jest oddzielnym bezpiecznikiem topikowym umieszczonym wewnątrz urządzenia. W razie uszkodzenia tylko jednego z bezpieczników, pozostałe elementy mogą pozostawać pod napięciem. Niektóre elementy zasilacza umieszczone na płytce drukowanej znajdują się na potencjale sieci zasilającej. W celu uniknięcia kontaktu z elementami będącymi pod napięciem, należy zawsze przed zdjęciem pokrywy obudowy, odłączyć zasilanie. W urządzeniu zasilanym napięciem sieciowym V wtyczka na sznurze zasilającym służy jako element rozłączający, gniazdo wtyczkowe powinno być usytuowane w pobliżu urządzenia i być łatwo dostępne dla obsługi. W przypadku zasilania urządzenia ze źródła prądu stałego 36 60V nie ma wmontowanego układu rozłączającego, dlatego łatwo dostępny układ rozłączający powinien być wmontowany w stałe okablowanie. Promieniowanie emitowane przez nadajnik laserowy jest szkodliwe dla wzroku! Pod żadnym pozorem nie należy patrzeć na nieosłonięte gniazdo, do którego nie jest dołączone złącze światłowodowe. IO61-1e IV Kwiecień 2009

6 1 Ogólna charakterystyka 1.1 Przeznaczenie Modem TM-61.1 jest urządzeniem pozwalającym na zrealizowanie w pełni dupleksowej transmisji sygnału cyfrowego o przepływności binarnej 34,368 Mbit/s zgodnego na poziomie warstwy fizycznej z zaleceniem ITU-T G.703 za pośrednictwem linii światłowodowej. Modem TM-61.1 może współpracować z dowolnymi źródłami sygnału o przepływności 34,368 Mbit/s wyposażonymi w analogiczny interfejs. Modem jest całkowicie przezroczysty dla treści przesyłanego sygnału; może to być sygnał nieramkowany lub dowolnie ramkowany - pod warunkiem, że spełnia wymagania zawarte w zaleceniu G.703. Transmisja sygnału optycznego odbywa się za pośrednictwem pary światłowodów jednomodowych. Urządzenie zapewnia dwa tryby pracy: - Tryb 1: współpraca pary urządzeń TM-61 (szybkość transmisji styku optycznego 44678,4 kb/s), - Tryb 2: współpraca z multiplekserem 16 x E1, TM-60 (szybkość transmisji na styku optycznym 41241,6 kb/s). Tryb pracy urządzenia TM-61 jest konfigurowany przez użytkownika z poziomu terminala VT100 lub oprogramowania LANWIN. Wybrany tryb współpracy jest pamiętany po zaniku napięcia zasilania. Domyślnie urządzenie jest skonfigurowane w tryb pracy Podstawowe cechy urządzenia Urządzenie wyposażone jest w port liniowy 34,368 Mbit/s zgodny z zaleceniem ITU-T G.703 oraz port światłowodowy. Urządzenie jest wyposażone w zintegrowany zasilacz i jest przystosowane do zasilania w ze źródła prądu stałego V lub ze źródła prądu przemiennego V. Dla każdego z wymienionych źródeł zasilania urządzenie posiada inny typ gniazda zasilającego. Urządzenie mieści się w obudowie o wymiarach 434 mm x 188 mm x 44 mm. Na przedniej ściance urządzenia znajduje się blok sygnalizacji, złącza nadzoru, przyciski kasowania alarmu i załączania lasera. Obudowa posiada możliwość przykręcenia uchwytów do mocowania w stojaku 19 lub 21. IO61-1e 1 Kwiecień 2009

7 MODEM ŚWIATŁOWODOWY E3/G.703 TM-61 Rys. 1. Wygląd przedniej ścianki urządzenia Na tylnej ściance modemu znajduje się gniazdo portu liniowego, złącza optyczne, gniazdo do podłączenia zewnętrznych alarmów oraz złącza zasilania. Widok ścianki tylnej urządzenia przedstawia rysunek 2. G V DC V AC Rys. 2. Wygląd tylnej ścianki urządzenia. IO61-1e 2 Kwiecień 2009

8 1.3 Przykłady zastosowań Centrala telefoniczna E3/G.703 TM-61 TM-61.1 MODEM ŚWIATŁOWODOWY E3/G.703 Linia światłowodowa TM-61 TM-61.1 MODEM ŚWIATŁOWODOWY E3/G.703 E3/G.703 Centrala telefoniczna Rys. 3. Połączenie punkt - punkt IO61-1e 3 Kwiecień 2009

9 Linia światłowodowa Centrala telefoniczna G.703 Router 1xE1/G.70 1xE1/G Ethernet TM-61 TM-60 TM-61 MODEM ŚWIATŁOWODOWY E3/G.703 TM E3/G.703 x E1/G.703 Krotnica transferowa Ring SDH Krotnica transferowa 16 x E1/G.703 E3/G.703 Linia światłowodowa G.703 MODEM ŚWIATŁOWODOWY E3/G.703 Centrala telefoniczna TM-60 TM-61 TM-61 Ethernet Router 1xE1/G.70 1xE1/G TM-60 Rys. 4. Współpraca modemu TM-61 i multipleksera TM-60 do połączenia central telefonicznych i sieci komputerowych z wykorzystaniem sieci SDH IO61-1e 4 Kwiecień 2009

10 1.4 Oznaczanie TM-61.1-X Typ elementów optoelektronicznych: 2 LD 1310 nm (MM/SM) 3 LD 1310 nm (SM) 4 LD 1550 nm (SM) 5 WDM 1310/1550 nm (SM) 6 WDM 1550/1310 nm (SM) Wersja produkcyjna Przykład oznaczenia: TM modem, wyposażony w diodę elektroluminescencyjną o długości fali 1310nm Uwaga: 1. Ilekroć w niniejszej instrukcji użyte jest oznaczenie zawierające literę X zamiast odpowiadającej mu cyfry, oznacza to, że cecha określona w tym miejscu oznaczenia jest nieistotna z punktu widzenia omawianego parametru i może przybrać dowolną wartość z zakresu podanego powyżej. Jednakże symbol urządzenia podawany w zamówieniu musi zawierać wyłącznie cyfry po symbolu producenta "TM" (wszystkie cechy zamawianego urządzenia muszą być sprecyzowane). IO61-1e 5 Kwiecień 2009

11 2 Opis funkcjonalny 2.1 Wstęp Modem TM-61 realizuje następujące funkcje: 1. przetwarzanie sygnału elektrycznego o przepływności 34,368 Mbit/s w kodzie trzypoziomowym HDB-3 na sygnał cyfrowy w kodzie naturalnym; 2. kodowanie w kodzie 5B/6B; 3. przetwarzanie sygnału elektrycznego na optyczny; 4. odbiór sygnału optycznego i przetworzenie go na sygnał elektryczny; 5. dekodowanie strumienia danych zakodowanych w kodzie 5B/6B; 6. kodowanie strumienia danych o przepływności 34,368 Mbit/s w kodzie HDB-3; 7. kontrola i sygnalizacja podstawowych parametrów pracy modemu i generowanie alarmów w razie wystąpienia niesprawności. IO61-1e 6 Kwiecień 2009

12 2.2 Schemat blokowy Blok zabezpieczeń Blok zabezpieczeń Blok zasilania Port liniowy G ,368Mbit/s Regenerator sygnału Nadajnik linii Mikrokontroler Sygnalizacja Diody LED Dekoder kodu HDB-3 na NRZ Koder HDB-3 Detektor Generator PRBS FPGA Detektor Generator AIS Koder 5B6B Dekoder 5B6B Przycisk kasowania alarmów Nadajnik optyczny Odtwarzanie zegara Odbiornik optyczny Przycisk załączania lasera Przekaźniki alarmu pilnego i niepilnego Rys. 5. Schemat blokowy IO61-1e 7 Kwiecień 2009

13 2.3 Transmisja sygnału 34,368 Mbit/s MODEM E3/G.703 Sygnał trzypoziomowy w kodzie HDB-3 odebrany z linii (stłumiony i zniekształcony) regenerowany jest amplitudowo i czasowo w bloku regeneratora sygnału. Z sygnału tego wyławiany jest także przebieg zegarowy o częstotliwości 34,368 MHz. Zregenerowany sygnał jest następnie dekodowany w bloku dekodera HDB3 do postaci kodu naturalnego NRZ. W celu nadania sygnałowi własności statystycznych dogodnych do transmisji w światłowodzie jest on kodowany, stosowany jest kod 5B/6B. Tak uformowany sygnał wyjściowy o szybkości modulacji 44,6784 Mbod moduluje prąd nadawczego przetwornika optoelektronicznego i poprzez złącze światłowodowe nadawany jest w tor optyczny. W wersji z nadajnikiem laserowym wyjściowa moc optyczna jest stabilizowana przez układ sprzężenia zwrotnego, zawierający fotodiodę monitorującą. W kierunku przeciwnym sygnał optyczny stłumiony w torze światłowodowym przetwarzany jest na prąd przez fotodiodę p-i-n i wzmacniany we wzmacniaczu odbiorczym. Układ regeneratora odbiorczego dokonuje regeneracji amplitudowej i czasowej oraz odtwarza przebieg zegarowy o częstotliwości 44,6784 MHz. Dekoder 5B/6B odtwarza pierwotną postać sygnału. Na podstawie porównania sygnału odebranego z zastosowaną regułą kodowania wykrywa także błędy transmisji. Dane są następnie kodowane w kodzie HDB-3 i nadawane w linię koncentryczną. 2.4 Kanały dodatkowe Przy współpracy urządzenia z modemem TM-61 tworzony jest dodatkowy kanał służbowy o przepływności 179 kb/s. Przy współpracy z multiplekserem TM-60 w układzie multipleksującym tworzona jest ramka, w której znajdują się dwa bity, które wykorzystywane są do utworzenia dodatkowych dwóch synchronicznych dwukierunkowych kanałów transmisji danych o szybkości kbit/s każdy. Jeden z nich wykorzystywany jest do przesyłania sygnału alarmu do urządzenia zdalnego. Drugi został zarezerwowany do wykorzystania dla komunikacji pomiędzy układami nadzoru urządzenia lokalnego i urządzenia zdalnego. IO61-1e 8 Kwiecień 2009

14 2.5 Układy diagnostyczne i sygnalizacyjne Urządzenie jest wyposażone w układy nadzorujące, umożliwiające wykrywanie następujących stanów i wielkości: - brak sygnału na wejściu portu elektrycznego E3/G.703, - zanik sygnału optycznego na wejściu odbiornika optycznego, - zanik mocy optycznej na wyjściu nadajnika, - przekroczenie stopy błędów 1x10-6, - przekroczenie stopy błędów 1x10-3, - wystąpienie alarmu zdalnego, - wystąpienie kryterium alarmu pilnego, - wystąpienie kryterium alarmu niepilnego, Modem wyposażony jest w panel służący do sygnalizacji stanów alarmowych. Sygnalizacja stanu alarmowego odbywa się przez zapalenie odpowiedniej diody LED. Z każdym z wymienionych wcześniej kontrolowanych parametrów skojarzony jest jeden element sygnalizacyjny. Wykrycie niesprawności powoduje wygenerowanie alarmu "niepilnego" (informującego o stanie awaryjnym nie powodującym przerwy w transmisji) lub "pilnego" (oznaczającego przerwę w transmisji - konieczna natychmiastowa interwencja obsługi). Wystąpienie alarmu "pilnego" powoduje jednoczesne wysłanie "w przód" sygnału inhibicji alarmów AIS (ciąg ). Kryteria wysyłania i kierunek wysyłania sygnału AIS określa tabela 1. Oprócz panelu sygnalizacyjnego modem posiada dwa przekaźniki sygnalizujące wygenerowanie alarmu pilnego lub niepilnego. Wystąpienie alarmu powoduje zwarcie zestyku przekaźnika. Brak alarmu identyfikowany jest przez kryterium "izolacji". Stan przekaźników alarmów jest określony w ten sposób o ile obsługa nie potwierdza przyjęcia alarmu przez naciśnięcie klawisza PKAL. Wyprowadzenia zestyków przekaźników sygnalizacji alarmu pilnego i niepilnego na gniazdo wyjściowe opisane są w tabeli 2 w rozdziale 3.4. Kryteria alarmowe i związane z nimi funkcjonowanie modemu obrazuje tabela 1. IO61-1e 9 Kwiecień 2009

15 Tabela 1. Funkcjonowanie modemu w sytuacjach awaryjnych Kryterium alarmowe Generowany alarm Element sygnalizujący Kierunek wysyłania AIS zanik zasilania Pilny Przekaźnik --- pojawienie się wartości 1 w kanale alarmowym urządzenia zdalnego Niepilny ALZ --- stopa błędów Niepilny >10-6 stopa błędów Pilny 10-3 do portu E3/G.703 >10-3 zanik sygnału na wejściu do portu E3/G.703 odbiornika optycznego Pilny ZSO zanik mocy emitowanej przez nadajnik optyczny Pilny ZMN --- Zanik sygnału na wejściu interfejsu E3/G.703 Pilny ZSE do światłowodu Panel sygnalizacyjny wyposażony jest ponadto w cztery diody: ALP - alarm pilny PALP - przypomnienie alarmu pilnego ALN - alarm niepilny PALN - przypomnienie alarmu niepilnego oraz przyciski: PKAL -przycisk kasowania alarmu PWL -przycisk włączenia lasera Zachowanie wymienionych elementów sygnalizacyjnych i przekaźników alarmu pilnego i oraz niepilnego obrazuje graf stanów automatu sygnalizacji alarmów. Graf przedstawiony został na rys. 6. Występuje pięć stanów układu sygnalizacji alarmów: aktywny nieaktywny aktywny potwierdzony aktywny potwierdzony częściowo nieaktywny potwierdzony Znaczenie tych stanów jest następujące: aktywny spełnione jest i nie zostało potwierdzone co najmniej jedno z kryteriów alarmu IO61-1e 10 Kwiecień 2009

16 nieaktywny nie jest spełnione żadne z kryteriów alarmu aktywny potwierdzony spełnione jest co najmniej jedno z kryteriów alarmu i użytkownik potwierdził (przez naciśnięcie klawisza potwierdzenia) aktywne kryteria alarmu, to znaczy wszystkie kryteria alarmowe aktywne w momencie potwierdzenia zostały zamaskowane. aktywny potwierdzony częściowo po uprzednim potwierdzeniu alarmu (automat sygnalizacji alarmów jest w stanie aktywny potwierdzony) pojawiło się nowe kryterium alarmowe nieaktywny potwierdzony po uprzednim potwierdzeniu alarmu (automat sygnalizacji alarmów jest w stanie aktywny potwierdzony lub aktywny potwierdzony częściowo) zanikły wszystkie kryteria alarmu IO61-1e 11 Kwiecień 2009

17 ALARM NIEAKTYWNY ALARM AKTYWNY POTWIERDZONY KRYTERIUM ALARMU NIE JEST SPEŁNIONE I NACIŚNIĘTO KLAWISZ POTWIERDZENIA KRYTERIUM ALARMU NIE JEST SPEŁNIONE ALARM NIEAKTYWNY POTWIERDZONY KRYTERIUM ALARMU JEST SPEŁNIONE I NACIŚNIĘTO KLAWISZ POTWIERDZENIA KRYTERIUM ALARMU JEST SPEŁNIONE KRYTERIUM ALARMU NIE JEST SPEŁNIONE KRYTERIUM ALARMU JEST SPEŁNIONE KRYTERIUM ALARMU NIE JEST SPEŁNIONE ALARM AKTYWNY ALARM AKTYWNY POTWIERDZONY CZĘŚCIOWO PRZEKAŹNIK ZWARTY PRZEKAŹNIK ALARMU PRZEKAŹNIK ROZWARTY DIODA ŚWIECI DIODA SYGNALIZACJI ALARMU DIODA ZGASZONA DIODA SYGNALIZACJI PRZYPOMNIENIA ALARMU Rys. 6. Graf działania układu sygnalizacji alarmu pilnego i niepilnego IO61-1e 12 Kwiecień 2009

18 2.6 Automatyczne wyłączanie nadajnika laserowego W wersji urządzenia TM-61, wyposażonego w diodę laserową został zaimplementowany algorytm automatycznego wyłączania nadajnika w przypadku uszkodzenia włókna optycznego. W celu inicjalizacji pracy lasera po zadziałaniu układu automatycznego wyłączania nadajnika, urządzenie wyposażone jest w przycisk włączania lasera (PWL). Sposób umieszczenia przycisku powinien uniemożliwiać przypadkowe włączenie nadajnika. Algorytm automatycznego wyłączania lasera przedstawia rysunek 7. Start LNK=ON LD = ON Monitorowanie odbiornika optycznego LNK PWL - PRZYCISK WŁĄCZENIA LASERA LD - STAN NADAJNIKA LNK - STAN ODBIORNIKA ON - AKTYWNY OFF - NIEAKTYWNY LNK=OFF PWL LNK=ON LD = OFF Monitorowanie odbiornika optycznego LNK PWL=1 LNK=ON LD = ON Monitorowanie odbiornika optycznego LNK Rys. 7. Algorytm automatycznego wyłączania nadajnika laserowego Stan obecności sygnału optycznego jest stale monitorowany. W przypadku wykrycia jego zaniku następuje natychmiastowe wyłączenie nadajnika laserowego. Kolejne jego uaktywnienie może nastąpić w dwóch sytuacjach: IO61-1e 13 Kwiecień 2009

19 - ponownego pojawienia się sygnału optycznego w odbiorniku; - naciśnięcia przycisku PWL (przycisk włączenia lasera) znajdującego się na płycie głównej urządzenia Laser w takim przypadku jest załączony do momentu wykrycia ponownego zaniku sygnału optycznego w odbiorniku. UWAGA! Po załączeniu zasilania nadajnik laserowy jest aktywny przez 50 ms bez względu na kryteria jego automatycznego wyłączania. Służy to poprawnej inicjalizacji systemu w przypadku zaniku napięcia zasilania. Dlatego należy zachować szczególną ostrożność podczas instalacji modemu wyposażonego w laserowy moduł optyczny. IO61-1e 14 Kwiecień 2009

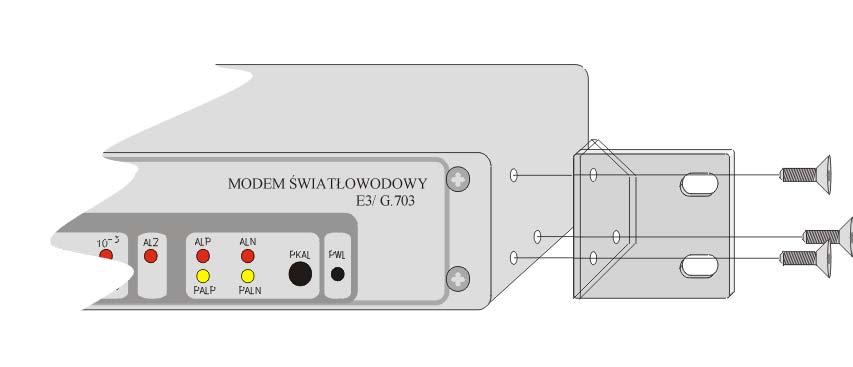

20 3 Instalacja i obsługa 3.1 Warunki pracy Modem TM-61 może pracować w sposób ciągły w pomieszczeniach zamkniętych w warunkach zgodnych z p. 4.4 Danych technicznych. Nie powinien być narażony na bezpośrednie nasłonecznienie. Niedopuszczalne jest zatykanie otworów wentylacyjnych. Nie zaleca się ustawiania modemu na źródłach ciepła, choć dopuszczalne jest ustawienie go na drugim takim samym urządzeniu lub zainstalowanie w stojaku, w którym pracują inne urządzenia. W tym wypadku powinien być jednak zapewniony swobodny przepływ powietrza lub - w razie potrzeby - wentylacja wymuszona. 3.2 Instalacja Modem TM-61 wykonany jest jako urządzenie wolnostojące lub przeznaczone do zainstalowania w stojaku 19 lub 21. W celu zainstalowania urządzenia w stojaku należy przykręcić do boków urządzenia dostarczone w komplecie uchwyty. Rys. 8. Instalacja modemu w stojaku 19 lub 21 IO61-1e 15 Kwiecień 2009

21 3.3 Zasilanie Zasilanie z sieci energetycznej Modem może być zasilany napięciem przemiennym o częstotliwości Hz oraz napięciu znamionowym V. Gniazdo sieciowe, do którego następuje podłączenie powinno być wyposażone w bolec zerujący. Dopuszcza się podłączenie do sieci zasilającej nie posiadającej bolca zerującego pod warunkiem doprowadzenia uziemienia do zacisku uziemiającego umieszczonego na tylnej ściance urządzeń. Niedopuszczalne jest jednoczesne stosowanie uziemienia i zerowania poprzez sznur sieciowy. Należy unikać podłączania modemu do obwodu sieci, z którego zasilane są odbiorniki mogące generować znaczne zakłócenia impulsowe, jak silniki komutatorowe, lampy wyładowcze itp. Dla zapewnienia maksymalnej niezawodności zalecane jest korzystanie z zasilacza awaryjnego UPS. Uwaga: Podwójny bezpiecznik - biegun/zero. Każdy przewód sieciowy zabezpieczony jest oddzielnym bezpiecznikiem topikowym umieszczonym wewnątrz urządzenia. Niektóre elementy zasilacza umieszczone na płytce drukowanej znajdują się na potencjale sieci zasilającej Zasilanie z baterii Modem może być zasilany napięciem stałym o wartości znamionowej w zakresie V. Zasilanie należy doprowadzić do gniazda z zewnętrznymi połączeniami śrubowymi. Biegunowość napięcia zasilającego jest dowolna. Uziemienie należy podłączyć do zacisku uziemiającego na obudowie. Przewód uziemiający powinien mieć małą impedancję dla wielkich częstotliwości. Urządzenie z zasilaniem ze źródła prądu stałego nie posiada wmontowanego układu rozłączającego, dlatego łatwo dostępny układ rozłączający powinien być wmontowany w stałe okablowanie. IO61-1e 16 Kwiecień 2009

22 Zacisk uziemiający Lub Złącze zasilające Zacisk uziemiający Lub Złącze zasilające Rys. 9. Przykłady podłączenia baterii zasilającej 3.4 Dołączanie kabli elektrycznych Sygnał wejściowy i wyjściowy interfejsu E1/G.703 jest doprowadzony dwoma kablami koncentrycznymi o impedancji 75 Ω zakończonymi wtykami 1,6/5,6. Aby spełnić wymagania dotyczące emisji zakłóceń należy przestrzegać następującej zasady: wtyk 1,6/5,6 powinien być tak zamontowany na kablu koncentrycznym, aby ekran kabla miał kontakt z obudową wtyku na całym obwodzie; Tabela 2. Opis wyprowadzeń na gnieździe sygnalizacji alarmów Końcówka Opis wyprowadzenia nr 1 ALN -a 2 ALP -a ALN -b 7 ALP -b IO61-1e 17 Kwiecień 2009

23 3.5 Dołączanie linii światłowodowej MODEM E3/G.703 Modem TM-61 jest przystosowany do współpracy z dwuwłóknową linią światłowodową zbudowaną ze światłowodów jednomodowych zakończonych złączami FC/PC (niedopuszczalne jest stosowanie złączy z zakończeniami kątowymi - na ogół posiadającymi w symbolu oznaczenie APC). Doprowadzenie powinno być wykonane kablem stacyjnym podwójnym lub dwoma kablami pojedynczymi. Urządzenie powinno być tak ustawione, aby na złącza nie działały żadne siły - ani poprzeczne, ani wzdłużne. Promień zagięcia kabla nie może być mniejszy od wartości zalecanej przez producenta - praktycznie można przyjąć wartość minimalną równą 50 mm. Złącza światłowodowe są elementami o bardzo wysokiej precyzji. Dlatego należy obchodzić się z nimi ostrożnie, unikać nadmiernych sił przy wykonywaniu połączenia i rozłączaniu oraz dbać o idealną czystość gniazda i "ferruli" wtyku. W razie zabrudzenia gniazdo można przedmuchać czystym sprężonym powietrzem, natomiast ferrulę przemyć alkoholem izopropylowym lub etylowym (niedopuszczalne jest użycie "denaturatu"). Należy przy tym posługiwać się szmatką nie pozostawiającą włókien. Rdzeń światłowodu jednomodowego ma średnicę zaledwie 8 µm. Zanieczyszczenie o zbliżonych rozmiarach może zatem spowodować znaczne stłumienie sygnału i całkowicie uniemożliwić transmisję. Jeśli do urządzenia nie są dołączone wtyki światłowodowe, gniazda powinny być zawsze chronione nasadkami ochronnymi, zabezpieczającymi przed przedostawaniem się kurzu. W celu wykonania połączenia należy wykonać następujące czynności: zdjąć nasadki ochronne z gniazda i ferruli wtyku; wsunąć ferrulę do oporu do gniazda dbając o dokładne pokrywanie się osi gniazda i wtyku - próby wciśnięcia wtyku "na ukos" mogą spowodować uszkodzenie złącza. Należy zwrócić uwagę, aby klucz umieszczony na obwodzie wtyku (poza ferrulą) trafił w wycięcie w gnieździe; dokręcić nakrętkę złącza do lekko wyczuwalnego oporu. Należy pamiętać, aby tor światłowodowy dołączony z jednej strony do nadajnika optycznego - z drugiej strony był dołączony do odbiornika. Fakt ten zostanie zasygnalizowany przez zgaśnięcie czerwonej diody oznaczonej "ZSO". Połączenie odwrotne jest nieszkodliwe, lecz oczywiście urządzenia nie będą działać (diody "ZSO" w obu modemach będą świecić, a w kierunku interfejsu E3/G.703 zostanie wysłany sygnał AIS). Wszelkie manipulacje złączami światłowodowymi mogą być wykonywane przy włączonym zasilaniu. Dopuszczalne jest połączenie nadajnika optycznego z odbiornikiem tego samego modemu krótkim odcinkiem kabla światłowodowego w celu zamknięcia "pętli lokalnej" i wykonania pomiarów. W sytuacji tej obowiązują uwagi podane powyżej. IO61-1e 18 Kwiecień 2009

24 UWAGA! Promieniowanie emitowane przez nadajnik laserowy jest szkodliwe dla wzroku! Sygnalizuje to symbol umieszczony obok złącza nadajnika (w wersji wyposażonej w nadajnik laserowy): Pod żadnym pozorem nie należy patrzeć w nieosłonięte gniazdo, do którego nie jest dołączone złącze światłowodowe. 3.6 Zasięg transmisji Maksymalna długość linii światłowodowej, jaka może łączyć dwa modemy TM-61 nie jest wartością jednoznaczną, gdyż zależy od czynników zewnętrznych, takich jak tłumienność jednostkowa światłowodów, tłumienność złączy przelotowych, a także przyjętego marginesu bezpieczeństwa. Na określenie tej długości, czyli wyznaczenie zasięgu pozwala przeprowadzenie bilansu mocy. Bilans mocy dla modemów TM-61 przedstawiony jest w tabeli 3. Obliczone w tabeli długości linii światłowodowych są wartościami maksymalnymi dla przyjętych założeń (jako tłumienność jednostkową światłowodów przyjęto wartości maksymalne z katalogu kabli produkowanych przez Ośrodek Techniki Optotelekomunikacyjnej w Lublinie). Przy innych założeniach uzyskane wartości mogą się nieco różnić. Tabela 3. Bilans mocy modemów TM-61 Wersja urządzenia /6 Długość fali 1310 nm 1310 nm 1310 nm 1550 nm 1310 nm Typ światłowodu MM SM SM SM SM Poziom mocy nadajnika [dbm] Czułość odbiornika [dbm] Budżet mocy (3-4) [dbm] Margines mocy dla urządzeń [db] Margines mocy dla kabla [db] Tłumienność jednostkowa światłowodu [db/km] 1 0,3 0,3 0,2 0,4 Średnia tłumienność złączy przelotowych [db] 0,2 0,1 0,1 0,1 0,2 Zasięg transmisji (5-6-7)/(8+9) [km] Minimalna tłumienność linii [db] 0 db 0 db 0 db 0 db 0 db Jeśli zostaną połączone ze sobą modemy TM (z ELED) i TM (z laserem), wówczas zasięg będzie taki sam, jak dla dwóch modemów TM (czyli mniejszy). IO61-1e 19 Kwiecień 2009

25 4 Dane techniczne 4.1 Interfejs elektryczny Mbit/s Parametr Wartość parametru lub cecha lub opis cechy Znamionowa przepływność binarna Mbit/s ±20 ppm Przepływność binarna sygnału AIS Mbit/s ±20 ppm Impedancja wejściowa i wyjściowa 75 Ω Typ złączy 2 x 1,6/5,6 Maksymalna tłumienność kabla dla 12 db częstotliwości khz Kod liniowy HDB ) Stopa błędów 10 1) przy poziomie mocy na wejściu odbiornika nie mniejszym, niż wartość określona w p. 4.2 jako "czułość odbiornika" Pozostałe parametry zgodne z zaleceniem ITU-T G Interfejs światłowodowy Parametr lub cecha Oznaczenie wykonania Wartość parametru lub opis cechy Kod liniowy (2-6) 5B/6B Szybkość modulacji sygnału optycznego (2-6) Mbod 1) Mbod 2) Typ przetwornika nadawczego (2-6) dioda laserowa Długość fali /3/ nm / nm Poziom średniej mocy dbm optycznej emitowanej przez nadajnik (3-4) -5 dbm (wartość minimalna) (5-6) -14 dbm Czułość odbiornika / dbm 3) /0 dbm maksymalny poziom sygnału (3-4) -35 dbm 3) /0 dbm wejściowego (5-6) -31 dbm 3) /0 dbm Typ złączy światłowodowych (2-4) FC/PC 1) 2) 3) przy współpracy z multiplekserem TM-60 przy współpracy z modemem TM-61 dla stopy błędów IO61-1e 20 Kwiecień 2009

26 4.3 Parametry mechaniczne Parametr lub cecha Szerokość Wysokość Głębokość Masa Wartość parametru lub opis cechy 434 mm 44 mm 188 mm 2,3 kg 4.4 Wymagania środowiskowe Eksploatacja Urządzenie TM-61 może pracować w pomieszczeniach zamkniętych nierównomiernie ogrzewanych w następujących warunkach klimatycznych: Parametr środowiskowy Temperatura otoczenia Wilgotność względna powietrza Wartość dopuszczalna O C 80% w temperaturze +20 O C Transport Transport modemów TM-61 w opakowaniu fabrycznym powinien odbywać się w następujących warunkach: Temperatura otoczenia: O C Szybkość zmian temperatury do: 10 O C/h Maksymalna wilgotność powietrza: 95% Ciśnienie atmosferyczne: hpa Udary wielokrotne: 5 15 g w czasie 10 ms Przechowywanie Modemy TM-61 należy przechowywać w pomieszczeniach zamkniętych, w następujących warunkach środowiskowych: Parametr środowiskowy Temperatura otoczenia Wilgotność Wibracje Stopień zanieczyszczeń Wartość dopuszczalna O C 5% do 90% w temperaturze poniżej +40 O C częstotliwość: 10 Hz do 55 Hz, amplituda: 0,15 mm czas trwania: 10 cykli w trzech płaszczyznach typowe środowisko domowe lub biurowe IO61-1e 21 Kwiecień 2009

27 4.5 Kompatybilność elektromagnetyczna Modemy TM-61 spełniają wymagania dla urządzeń klasy B dotyczące emisji zakłóceń radioelektrycznych, określone w normie PN-EN 55022, pod warunkiem, że są zainstalowane zgodnie z niniejszą instrukcją. 4.6 Zasilanie Parametr lub cecha Oznaczenie wykonania Wartość parametru lub opis cechy Znamionowe napięcie zasilające (2-4) Hz; V 0 Hz; V Pobór prądu przy napięciu 265 V/AC (2-4) 150 ma Pobór prądu przy napięciu 85 V/AC (2-4) 300 ma Pobór prądu przy napięciu 36 V/DC (2-4) 380 ma Pobór prądu przy napięciu 60 V/DC (2-4) 240 ma Typ złącza (2-4) gniazdo sieciowe rozłączalne i złącze zaciskowe (śrubowe) podwójne 5 Kompletacja wyrobu Pełna kompletacja wyrobu dostarczonego klientowi obejmuje: 1. Modem TM-61 1 szt. 2. Kabel RS-232, DB-9 DB-9 do zarządzania 1 szt. 3. Złącze 1,6/5,6 do zaciskania męskie 2 szt. 4. Instrukcja obsługi 1 szt. 5. Karta gwarancyjna 1 szt. 6. Kabel zasilający 230 V AC 1 szt. 7. Wieszak 19 2 szt. 8. Wieszak 21 2 szt. 9. Wkręty 3x10 4 szt. IO61-1e 22 Kwiecień 2009
