1 LANEX S.A. ul. Ceramiczna Lublin tel. (081) tel/fax. (081) TM-60.2 MULTIPLEKSER 16XE1/G.703 IO60-1j.doc Lipiec 2011

2

3 Spis treści 1 OGÓLNA CHARAKTERYSTYKA PRZEZNACZENIE PODSTAWOWE CECHY URZĄDZENIA PRZYKŁADY ZASTOSOWAŃ OPIS FUNKCJONALNY WSTĘP SCHEMAT BLOKOWY TRANSMISJA SYGNAŁÓW SKŁADOWYCH MBIT/S KANAŁY DODATKOWE UKŁADY DIAGNOSTYCZNE I SYGNALIZACYJNE AUTOMATYCZNE WYŁĄCZANIE NADAJNIKA LASEROWEGO INSTALACJA I OBSŁUGA WARUNKI PRACY INSTALACJA ZASILANIE Zasilanie z sieci energetycznej Zasilanie z baterii DOŁĄCZANIE KABLI ELEKTRYCZNYCH DOŁĄCZANIE LINII ŚWIATŁOWODOWEJ ZASIĘG TRANSMISJI DANE TECHNICZNE INTERFEJS ELEKTRYCZNY MBIT/S INTERFEJS ELEKTRYCZNY MBIT/S INTERFEJS ŚWIATŁOWODOWY PARAMETRY MECHANICZNE WYMAGANIA ŚRODOWISKOWE Eksploatacja Transport Przechowywanie KOMPATYBILNOŚĆ ELEKTROMAGNETYCZNA ZASILANIE KOMPLETACJA WYROBU I

4 Spis rysunków RYS. 1. WYGLĄD PRZEDNIEJ ŚCIANKI URZĄDZENIA... 2 RYS. 2. WYGLĄD TYLNEJ ŚCIANKI URZĄDZENIA W WERSJI 75 Ω... 2 RYS. 3. WYGLĄD TYLNEJ ŚCIANKI URZĄDZENIA W WERSJI 120 Ω... 2 RYS. 4. ZASTOSOWANIE MULTIPLEKSERA TM-60 W SIECIACH TELEFONICZNYCH... 3 RYS. 5. WSPÓŁPRACA MODEMU TM-61 I MULTIPLEKSERA TM-60 DO POŁĄCZENIA CENTRAL TELEFONICZNYCH I SIECI KOMPUTEROWYCH Z WYKORZYSTANIEM SIECI SDH... 4 RYS. 6. SCHEMAT BLOKOWY... 7 RYS. 7. ILUSTRACJA KOLEJNYCH ETAPÓW ZWIELOKROTNIANIA PLEZJOCHRONICZNEGO... 8 RYS. 8. GRAF DZIAŁANIA UKŁADU SYGNALIZACJI ALARMU PILNEGO I NIEPILNEGO RYS. 9. ALGORYTM AUTOMATYCZNEGO WYŁĄCZANIA NADAJNIKA LASEROWEGO RYS. 10. INSTALACJA MULTIPLEKSERA W STOJAKU 19 LUB RYS. 11. PRZYKŁADY PODŁĄCZENIA BATERII ZASILAJĄCEJ II

5 Wykaz użytych skrótów MULTIPLEKSER 16XE1/G.703 AIS Alarm Indication Signal ETSI European Telecomunications Standards Institute GND Ground ITU-T International Telecomunication Union Telecomunication Standardization Sector ZSn Zanik sygnału składowego przychodzącego do portu n; n <1 16> ZSO Zanik sygnału optycznego na wejściu odbiornika optycznego ZMN Zanik mocy emitowanej nadajnika optycznego USR Utrata synchronizacji ramki demultipleksera ALP Alarm pilny PALP Przypomnienie alarmu pilnego ALN Alarm niepilny PALN Przypomnienie alarmu niepilnego PKAL Przycisk kasowania alarmów PWL Przycisk włączenia lasera Tx Wyjście nadajnika optycznego Rx Wejście odbiornika optycznego III

6 Bezpieczeństwo użytkowania Multiplekser TM-60.2 został zaprojektowany i przetestowany, w zakresie bezpieczeństwa użytkowania, zgodnie z normą PN-93/T (IEC950). Spełnia wymogi bezpieczeństwa klasy I. Kabel zasilający powinien być zawsze podłączony do źródła zasilania poprzez gniazdo wtyczkowe z bolcem zerującym. Dopuszcza się podłączenie do sieci nie posiadającej bolca zerującego pod warunkiem doprowadzenia uziemienia do zacisku uziemiającego umieszczonego na tylnej ściance urządzenia. Niedopuszczalne jest jednoczesne stosowanie uziemienia i zerowania poprzez sznur sieciowy. Uwaga: Podwójny bezpiecznik - biegun/zero. Każdy przewód sieciowy zabezpieczony jest oddzielnym bezpiecznikiem topikowym umieszczonym wewnątrz urządzenia. W razie uszkodzenia tylko jednego z bezpieczników, pozostałe elementy mogą pozostawać pod napięciem. Niektóre elementy zasilacza umieszczone na płytce drukowanej znajdują się na potencjale sieci zasilającej. W celu uniknięcia kontaktu z elementami będącymi pod napięciem, należy zawsze przed zdjęciem pokrywy obudowy, odłączyć zasilanie. W urządzeniu z zasilaniem sieciowym V wtyczka na sznurze zasilającym służy jako element rozłączający, gniazdo wtyczkowe powinno być usytuowane w pobliżu urządzenia i być łatwo dostępne dla obsługi. Urządzenie z zasilaniem ze źródła prądu stałego V nie posiada wmontowanego układu rozłączającego, dlatego łatwo dostępny układ rozłączający powinien być wmontowany w stałe okablowanie. Promieniowanie emitowane przez nadajnik laserowy jest szkodliwe dla wzroku! Pod żadnym pozorem nie należy patrzeć na nieosłonięte gniazdo, do którego nie jest dołączone złącze światłowodowe. IV

7 1 Ogólna charakterystyka 1.1 Przeznaczenie Multiplekser TM-60 jest urządzeniem pozwalającym na zrealizowanie w pełni dupleksowej transmisji szesnastu niezależnych sygnałów cyfrowych o przepływności binarnej Mbit/s za pośrednictwem linii światłowodowej lub w przypadku urządzenia z portem elektrycznym E3 linii miedzianej. Wyposażony jest w szesnaście dwutorowych interfejsów zgodne z zaleceniem ITU-T G.703. Multipleksery TM-60 mogą współpracować z krotnicami PCM-30, lub dowolnymi innymi źródłami sygnału o przepływności Mbit/s wyposażonymi w analogiczne interfejsy. Jest całkowicie przezroczysty dla treści przesyłanego sygnału; może to być sygnał nieramkowany lub dowolnie ramkowany pod warunkiem, że spełnia wymagania zawarte w zaleceniu G.703. Transmisja sygnału optycznego odbywa się za pośrednictwem pary światłowodów jednomodowych natomiast transmisja sygnału elektrycznego E3 odbywa się za pomocą przewodów koncentrycznych o impedancji falowej 75 Ω Urządzenie zapewnia dwa tryby pracy: - Tryb 1: współpraca pary urządzeń TM-60, - Tryb 2: współpraca z modemem E3/G.703, TM-61 Zamiennie z portem optycznym istnieje możliwość zamontowania interfejsu elektrycznego. 1.2 Podstawowe cechy urządzenia Urządzenie wyposażone jest w 16 portów liniowych Mbit/s zgodnych z ITU-T G.703 oraz port światłowodowy. Urządzenie dostępne jest z zasilaniem ze źródła prądu stałego V i z zasilaniem sieciowym V. Urządzenie mieści się w obudowie o wymiarach 434 mm x 188 mm x 44 mm. Na przedniej ściance urządzenia znajduje się blok sygnalizacji, złącza nadzoru, przyciski kasowania alarmu i załączania lasera. Obudowa posiada możliwość przykręcenia uchwytów do mocowania w stojaku 19 lub 21. IO60-1j.doc 1 Lipiec 2011

8 Rys. 1. Wygląd przedniej ścianki urządzenia Na tylnej ściance multipleksera znajdują się gniazda portów liniowych, złącza optyczne oraz gniazdo do podłączenia zewnętrznych alarmów. Widok ścianki tylnej urządzenia w wersji 75 Ω i 120 Ω przedstawiają rysunki 2 i 3. Rys. 2. Wygląd tylnej ścianki urządzenia w wersji 75 Ω Rys. 3. Wygląd tylnej ścianki urządzenia w wersji 120 Ω IO60-1j.doc 2 Lipiec 2011

9 1.3 Przykłady zastosowań Centrala telefoniczna 16 x E1/G.703 Linia światłowodowa TM-60 TM x E1/G.703 Centrala telefoniczna Rys. 4. Zastosowanie multipleksera TM-60 w sieciach telefonicznych IO60-1j.doc 3 Lipiec 2011

10 Linia światłowodowa Centrala telefoniczna G.703 Router 1xE1/G.70 1xE1/G Ethernet TM-61 TM-60 TM-61 MODEM ŚWIATŁOWODOWY E3/G.703 TM E3/G.703 x E1/G.703 Krotnica transferowa Ring SDH Krotnica transferowa 16 x E1/G.703 E3/G.703 Linia światłowodowa G.703 MODEM ŚWIATŁOWODOWY E3/G.703 Centrala telefoniczna TM-60 TM-61 TM-61 Ethernet Router 1xE1/G.70 1xE1/G TM-60 Rys. 5. Współpraca modemu TM-61 i multipleksera TM-60 do połączenia central telefonicznych i sieci komputerowych z wykorzystaniem sieci SDH IO60-1j.doc 4 Lipiec 2011

11 Oznaczanie TM-60.2-X-Y Typ elementów optoelektronicznych: 2 LED 1310 nm (MM/SM) 3 LD 1310 nm (SM) 4 LD 1550 nm (SM) 5 WDM 1310/1550 nm (SM) 6 WDM 1550/1310 nm (SM) 0 port elektryczny E3 Impedancja wej/wyj i typ złączy interfejsów elektrycznych: 1 75 Ω/asym., złącze 1,6 x 5, Ω/sym., złącze DB-9 Wersja produkcyjna Przykład oznaczenia: TM multiplekser wyposażony w diodę elektroluminescencyjną o długości fali 1310 nm z interfejsami elektrycznymi o impedancji 120 Ω MM przeznaczony do współpracy ze światłowodem wielomodowym (Multi Mode) SM przeznaczony do współpracy ze światłowodem jednomodowym (Single Mode) WDM wersja do współpracy z pojedynczym włóknem, wykorzystująca technikę WDM 1310nm/1550nm (Wavelenght Division Multiplexing) 1310nm nadajnik pracujący z długością fali 1310 nm, odbiornik pracujący z długością fali 1310nm 1550nm nadajnik pracujący z długością fali 1550 nm, odbiornik pracujący z długością fali 1550nm 1310/1550nm nadajnik pracujący z długością fali 1310 nm, odbiornik pracujący z długością fali 1550nm 1550/1310nm nadajnik pracujący z długością fali 1550 nm, odbiornik pracujący z długością fali 1310nm Uwaga: 1. Ilekroć w niniejszej instrukcji użyte jest oznaczenie zawierające litery X, lub Y" zamiast odpowiadających im cyfr, oznacza to, że cecha określona w tym miejscu oznaczenia jest nieistotna z punktu widzenia omawianego parametru i może przybrać dowolną wartość z zakresu podanego powyżej. Jednakże symbol urządzenia podawany w zamówieniu musi zawierać wyłącznie cyfry po symbolu producenta "TM" (wszystkie cechy zamawianego urządzenia muszą być sprecyzowane). IO60-1j.doc 5 Lipiec 2011

12 2 Opis funkcjonalny 2.1 Wstęp Multiplekser TM-60 realizuje następujące funkcje: 1. przetwarzanie sygnałów elektrycznych o przepływności Mbit/s w kodzie trzypoziomowym HDB-3 na sygnał cyfrowy w kodzie naturalnym; 2. multipleksowanie szesnastu strumieni danych o przepływności Mbit/s w cztery o przepływności Mbit/s zgodnie z zaleceniem G.742; 3. multipleksowanie czterech strumieni danych o przepływności Mbit/s zgodnie z zaleceniem G.751; 4. kodowanie w kodzie 5B/6B; 5. przetwarzanie sygnału elektrycznego na optyczny; 6. odbiór sygnału optycznego i przetworzenie go na sygnał elektryczny; 7. dekodowanie strumienia danych zakodowanych w kodzie 5B/6B; 8. demultipleksowanie strumienia danych 34 Mbit/s na cztery strumienie o przepływności Mbit/s; 9. demultipleksowanie czterech strumieni danych Mbit/s na szesnaście strumieni o przepływności Mbit/s; 10.kodowanie strumienia danych o przepływności Mbit/s w kodzie HDB-3; 11.kontrola i sygnalizacja podstawowych parametrów pracy multipleksera i generowanie alarmów w razie wystąpienia niesprawności. IO60-1j.doc 6 Lipiec 2011

13 2.2 Schemat blokowy Nadajnik optyczny Odbiornik optyczny Przekaźniki alarmu pilnego i niepilnego Blok zasilania Koder 5B/6B Regenerator sygnału Dekoder 5B/6B Dekoder kodu HDB-3 na NRZ MUX Koder HDB-3 DEMUX Mikrokontroler Przycisk kasowania alarmów Przycisk załączania lasera Port liniowy 1 G kbit/s Blok zabezpieczeń Regenerator sygnału Blok zabezpieczeń Nadajnik linii Port liniowy 2 G kbit/s Port liniowy 3 G kbit/s Port liniowy 4 G kbit/s Port liniowy 5 G kbit/s Port liniowy 16 G kbit/s Sygnalizacja Diody LED Rys. 6. Schemat blokowy IO60-1j.doc 7 Lipiec 2011

14 2.3 Transmisja sygnałów składowych Mbit/s Sygnał trzypoziomowy w kodzie HDB-3 odebrany z linii (stłumiony i zniekształcony) regenerowany jest amplitudowo i czasowo w bloku regeneratora sygnału. Z sygnału tego wyławiany jest także przebieg zegarowy o częstotliwości MHz. Zregenerowany sygnał jest następnie dekodowany w bloku dekodera HDB3 do postaci kodu naturalnego NRZ. W pierwszym etapie 16 sygnałów cyfrowych Mbit/s (kanały E1) jest zwielokrotniane w cztery sygnały o przepływności Mbit/s zgodnie z zaleceniem G.742. Następnie cztery sygnały o przepływności Mbit/s w myśl zalecenia G.751 są zwielokrotniane w sygnał zbiorczy o przepływności Mbit/s. W obu przypadkach zwielokrotniania stosowany jest przeplot bitowy zgodnie z regułą (1,2,3,4,1,2...) i dodatnie dopełnianie bitowe. W kolejnych etapach tego procesu tworzone są dwie struktury ramek zgodne z zaleceniami G.742 i G kb/s 2048kb/s 2048kb/s 2048kb/s 8448kb/s 16 cyfrowych kanałów składowych 2048kb/s 2048kb/s 2048kb/s 2048kb/s 2048kb/s E12 Mux E12 Dmux 8448kb/s 8448kb/s 8448kb/s 8448kb/s 8448kb/s 8448kb/s 8448kb/s E23 Mux E23 Dmux GWFR, GAZ, AIS-G GWFR- Generator Wzoru Fazowania Ramki GAZ - Generator Alarmu Zdalnego AIS-G - AIS Generator E kb/s E kb/s 2048kb/s UFR, DAZ, AIS-D UFR- Układ Fazowania Ramki DAZ - Detektor Alarmu Zdalnego AIS-D - AIS Detektor Rys. 7. Ilustracja kolejnych etapów zwielokrotniania plezjochronicznego W celu nadania sygnałowi własności statystycznych dogodnych do transmisji w światłowodzie jest on kodowany, stosowany jest kod 5B/6B. Tak uformowany sygnał wyjściowy o szybkości modulacji Mbod moduluje prąd nadawczego przetwornika optoelektronicznego i poprzez złącze światłowodowe nadawany jest w tor optyczny. W wersji z nadajnikiem laserowym wyjściowa moc optyczna jest stabilizowana przez układ sprzężenia zwrotnego, zawierający fotodiodę monitorującą. IO60-1j.doc 8 Lipiec 2011

15 W kierunku przeciwnym sygnał optyczny stłumiony w torze światłowodowym przetwarzany jest na prąd przez fotodiodę p-i-n i wzmacniany we wzmacniaczu odbiorczym. Układ regeneratora odbiorczego dokonuje regeneracji amplitudowej i czasowej oraz odtwarza przebieg zegarowy o częstotliwości MHz. Dekoder 5B/6B odtwarza pierwotną postać sygnału. Na podstawie porównania sygnału odebranego z zastosowaną regułą kodowania wykrywa także błędy transmisji. Szesnaście sygnałów składowych, o przepływnościach Mbit/s każdy, wyławianych jest z ramki w demultiplekserze DEMUX. Są one następnie kodowane w kodzie HDB-3 i nadawane w linie (symetryczne lub koncentryczne). 2.4 Kanały dodatkowe W układzie multipleksującym tworzona jest ramka, w której znajdują się dwa bity, które wykorzystywane są do utworzenia dodatkowych dwóch synchronicznych dwukierunkowych kanałów transmisji danych o szybkości kbit/s każdy. Jeden z nich wykorzystywany jest do przesyłania sygnału alarmu do urządzenia zdalnego. Drugi został zarezerwowany do wykorzystania dla komunikacji pomiędzy układami nadzoru urządzenia lokalnego i urządzenia zdalnego. IO60-1j.doc 9 Lipiec 2011

16 2.5 Układy diagnostyczne i sygnalizacyjne Multiplekser TM-60 dokonuje automatycznej kontroli następujących parametrów: 1. Obecność sygnału nadawczego z urządzenia współpracującego od strony każdego interfejsu E1/G Obecność sygnału optycznego z linii światłowodowej lub sygnału kanału zbiorczego E3 (w zależności od wersji urządzenia) 3. Zanik mocy nadajnika laserowego ( tylko dla urządzeń z nadajnikiem laserowym ) 4. Stopa błędów sygnału odebranego z linii światłowodowej. Sygnalizowane jest przekroczenie jednego z dwóch progów: Obecność sygnału fazowania ramki sygnału zbiorczego Multiplekser wyposażony jest w panel służący do sygnalizacji stanów alarmowych. Sygnalizacja stanu alarmowego odbywa się przez zapalenie odpowiedniej diody LED. Z każdym z wymienionych wcześniej kontrolowanych parametrów skojarzony jest jeden element sygnalizacyjny. Wykrycie niesprawności powoduje wygenerowanie alarmu "niepilnego" (informującego o stanie awaryjnym nie powodującym przerwy w transmisji) lub "pilnego" (oznaczającego przerwę w transmisji - konieczna natychmiastowa interwencja obsługi). Wystąpienie alarmu "pilnego" powoduje jednoczesne wysłanie "w przód" sygnału inhibicji alarmów AIS (ciąg ). Kryteria wysyłania i kierunek wysyłania sygnału AIS określa tabela 1. Oprócz panelu sygnalizacyjnego multiplekser posiada dwa przekaźniki sygnalizujące wygenerowanie alarmu pilnego lub niepilnego. Wystąpienie alarmu powoduje zwarcie zestyku przekaźnika. Brak alarmu identyfikowany jest przez kryterium "izolacji". Stan przekaźników alarmów jest określony w ten sposób o ile obsługa nie potwierdza przyjęcia alarmu przez naciśnięcie klawisza PKAL. Wyprowadzenia zestyków przekaźników sygnalizacji alarmu pilnego i niepilnego na gniazdo wyjściowe opisane są w tabeli 3 w rozdziale 3.4. Kryteria alarmowe i związane z nimi funkcjonowanie multipleksera obrazuje tabela 1. IO60-1j.doc 10 Lipiec 2011

17 Tabela 1. Funkcjonowanie multipleksera w sytuacjach awaryjnych Miejsce uszkodzenia Kryterium Alarmowe Generowany alarm Element sygnalizujący Kierunek wysyłania AIS Całe urządzenie zanik zasilania pilny przekaźnik --- Urządzenie zdalne pojawienie się bitu 1 w kanale alarmowym urządzenia zdalnego niepilny ALZ --- Wejście od strony światłowodu Wejście od strony światłowodu Nadajnik laserowy Wejście od strony interfejsu E1/G.703 portu x 1) brak sygnału fazowania ramki w 4 następujących po sobie ramkach stopa błędów niepilny 10-6 >10-6 stopa błędów pilny 10-3 >10-3 zanik sygnału na we. Odbiornika optycznego zanik mocy emitowanej nadajnika optycznego Zanik sygnału na wejściu interfejsu E1/G.703 portu x 1) pilny USR do wszystkich portów E1/G do wszystkich portów E1/G.703 pilny ZSO do wszystkich portów E1/G.703 pilny ZMN --- pilny ZSx 1) do światłowodu (tylko do kanału x 1) ) 1) oznacza port liniowy 1 16 UWAGA: W celu zapobieżenia generowaniu przez multiplekser TM-60 alarmu pilnego z powodu zaniku sygnału na wejściach nieużywanych portów E1/G.703 multipleksera zastosowano układ blokujący pojawienie się alarmu od zaniku na omawianych wejściach. Alarm od zaniku na danym wejściu portu E1/G.703 jest blokowany do momentu stwierdzenia przez 3s obecności sygnału na wejściu tego portu. Po tym czasie odpięcie kabla doprowadzającego sygnał do tego wejścia portu spowoduje wygenerowanie alarmu. IO60-1j.doc 11 Lipiec 2011

18 Panel sygnalizacyjny wyposażony jest ponadto w cztery diody: ALP - alarm pilny PALP - przypomnienie alarmu pilnego ALN - alarm niepilny PALN - przypomnienie alarmu niepilnego oraz przyciski: PKAL -przycisk kasowania alarmu PWL -przycisk włączenia lasera Zachowanie wymienionych elementów sygnalizacyjnych i przekaźników alarmu pilnego i oraz niepilnego obrazuje graf stanów automatu sygnalizacji alarmów. Graf przedstawiony został na rys. 8. Występuje pięć stanów układu sygnalizacji alarmów: aktywny nieaktywny aktywny potwierdzony aktywny potwierdzony częściowo nieaktywny potwierdzony Znaczenie tych stanów jest następujące: aktywny spełnione jest i nie zostało potwierdzone co najmniej jedno z kryteriów alarmu nieaktywny nie jest spełnione żadne z kryteriów alarmu aktywny potwierdzony spełnione jest co najmniej jedno z kryteriów alarmu i użytkownik potwierdził (przez naciśnięcie klawisza potwierdzenia) aktywne kryteria alarmu, to znaczy wszystkie kryteria alarmowe aktywne w momencie potwierdzenia zostały zamaskowane. aktywny potwierdzony częściowo po uprzednim potwierdzeniu alarmu (automat sygnalizacji alarmów jest w stanie aktywny potwierdzony) pojawiło się nowe kryterium alarmowe nieaktywny potwierdzony po uprzednim potwierdzeniu alarmu (automat sygnalizacji alarmów jest w stanie aktywny potwierdzony lub aktywny potwierdzony częściowo) zanikły wszystkie kryteria alarmu IO60-1j.doc 12 Lipiec 2011

19 ALARM NIEAKTYWNY ALARM AKTYWNY POTWIERDZONY KRYTERIUM ALARMU NIE JEST SPEŁNIONE I NACIŚNIĘTO KLAWISZ POTWIERDZENIA KRYTERIUM ALARMU NIE JEST SPEŁNIONE ALARM NIEAKTYWNY POTWIERDZONY KRYTERIUM ALARMU JEST SPEŁNIONE I NACIŚNIĘTO KLAWISZ POTWIERDZENIA KRYTERIUM ALARMU JEST SPEŁNIONE KRYTERIUM ALARMU NIE JEST SPEŁNIONE KRYTERIUM ALARMU JEST SPEŁNIONE KRYTERIUM ALARMU NIE JEST SPEŁNIONE ALARM AKTYWNY ALARM AKTYWNY POTWIERDZONY CZĘŚCIOWO PRZEKAŹNIK ZWARTY PRZEKAŹNIK ALARMU PRZEKAŹNIK ROZWARTY DIODA ŚWIECI DIODA SYGNALIZACJI ALARMU DIODA ZGASZONA DIODA SYGNALIZACJI PRZYPOMNIENIA ALARMU Rys. 8. Graf działania układu sygnalizacji alarmu pilnego i niepilnego IO60-1j.doc 13 Lipiec 2011

20 ` 2.6 Automatyczne wyłączanie nadajnika laserowego W wersji urządzenia TM-60, wyposażonego w diodę laserową został zaimplementowany algorytm automatycznego wyłączania nadajnika w przypadku uszkodzenia włókna optycznego. W celu inicjalizacji pracy lasera po zadziałaniu układu automatycznego wyłączania nadajnika, urządzenie wyposażone jest w przycisk włączania lasera (PWL). Sposób umieszczenia przycisku powinien uniemożliwiać przypadkowe włączenie nadajnika. Algorytm automatycznego wyłączania lasera przedstawia rysunek 9. Start LNK=ON LD = ON Monitorowanie odbiornika optycznego LNK PWL - PRZYCISK WŁĄCZENIA LASERA LD - STAN NADAJNIKA LNK - STAN ODBIORNIKA ON - AKTYWNY OFF - NIEAKTYWNY LNK=OFF PWL LNK=ON LD = OFF Monitorowanie odbiornika optycznego LNK PWL=1 LNK=ON LD = ON Monitorowanie odbiornika optycznego LNK Rys. 9. Algorytm automatycznego wyłączania nadajnika laserowego IO60-1j.doc 14 Lipiec 2011

21 Stan obecności sygnału optycznego jest stale monitorowany. W przypadku wykrycia jego zaniku następuje natychmiastowe wyłączenie nadajnika laserowego. Kolejne jego uaktywnienie może nastąpić w dwóch sytuacjach: - ponownego pojawienia się sygnału optycznego w odbiorniku; - naciśnięcia przycisku PWL (przycisk włączenia lasera) znajdującego się na płycie głównej urządzenia. Laser w takim przypadku jest załączony do momentu wykrycia ponownego zaniku sygnału optycznego w odbiorniku. UWAGA! Po załączeniu zasilania nadajnik laserowy jest aktywny przez 50 ms bez względu na kryteria jego automatycznego wyłączania. Służy to poprawnej inicjalizacji systemu w przypadku zaniku napięcia zasilania. Dlatego należy zachować szczególną ostrożność podczas instalacji multipleksera wyposażonego w laserowy moduł optyczny. IO60-1j.doc 15 Lipiec 2011

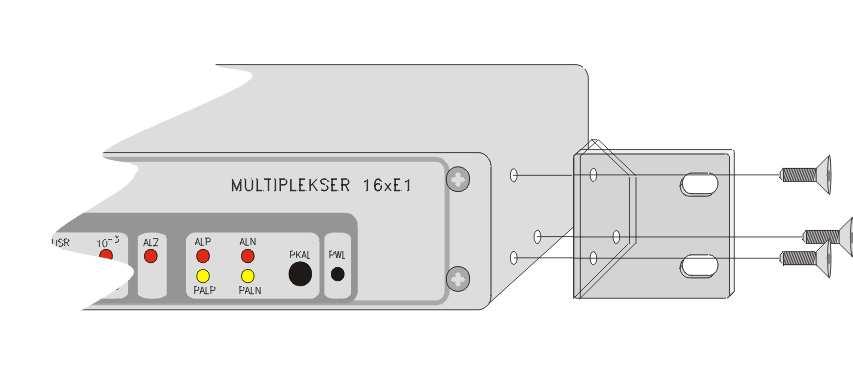

22 3 Instalacja i obsługa 3.1 Warunki pracy Multiplekser TM-60 może pracować w sposób ciągły w pomieszczeniach zamkniętych w warunkach zgodnych z p. 4.5 Danych technicznych. Nie powinien być narażony na bezpośrednie nasłonecznienie. Niedopuszczalne jest zatykanie otworów wentylacyjnych. Nie zaleca się ustawiania multipleksera na źródłach ciepła, choć dopuszczalne jest ustawienie go na drugim takim samym urządzeniu lub zainstalowanie w stojaku, w którym pracują inne urządzenia. W tym wypadku powinien być jednak zapewniony swobodny przepływ powietrza lub w razie potrzeby - wentylacja wymuszona. 3.2 Instalacja Multiplekser TM-60 wykonany jest jako urządzenie wolnostojące lub przeznaczone do zainstalowania w stojaku 19 lub 21. W celu zainstalowania urządzenia w stojaku należy przykręcić do boków urządzenia dostarczone w komplecie uchwyty. Rys. 10. Instalacja multipleksera w stojaku 19 lub 21 IO60-1j.doc 16 Lipiec 2011

23 3.3 Zasilanie Zasilanie z sieci energetycznej Multiplekser TM-60.2 może być zasilany napięciem przemiennym o częstotliwości Hz oraz napięciu znamionowym V. Gniazdo sieciowe, do którego następuje podłączenie powinno być wyposażone w bolec zerujący. Dopuszcza się podłączenie do sieci zasilającej nie posiadającej bolca zerującego pod warunkiem doprowadzenia uziemienia do zacisku uziemiającego umieszczonego na tylnej ściance urządzeń. Niedopuszczalne jest jednoczesne stosowanie uziemienia i zerowania poprzez sznur sieciowy. Należy unikać podłączania multipleksera do obwodu sieci, z którego zasilane są odbiorniki mogące generować znaczne zakłócenia impulsowe, jak silniki komutatorowe, lampy wyładowcze itp. Dla zapewnienia maksymalnej niezawodności zalecane jest korzystanie z zasilacza awaryjnego UPS. Uwaga: Podwójny bezpiecznik - biegun/zero. Każdy przewód sieciowy zabezpieczony jest oddzielnym bezpiecznikiem topikowym umieszczonym wewnątrz urządzenia. Niektóre elementy zasilacza umieszczone na płytce drukowanej znajdują się na potencjale sieci zasilającej. W urządzeniu z zasilaniem sieciowym V wtyczka na sznurze zasilającym służy jako element rozłączający, gniazdo wtyczkowe powinno być usytuowane w pobliżu urządzenia i być łatwo dostępne dla obsługi Zasilanie z baterii Multipleksery TM-60.2 mogą być również zasilane napięciem stałym o wartości znamionowej w zakresie V. Zasilanie należy doprowadzić do gniazda z zewnętrznymi połączeniami śrubowymi. Biegunowość napięcia zasilającego jest dowolna. Uziemienie należy podłączyć do zacisku uziemiającego na obudowie. Przewód uziemiający powinien mieć małą impedancję dla wielkich częstotliwości. Urządzenie z zasilaniem ze źródła prądu stałego V nie posiada wmontowanego układu rozłączającego, dlatego łatwo dostępny układ rozłączający powinien być wmontowany w stałe okablowanie. Niedopuszczalne jest jednoczesne stosowanie obu sposobów zasilania. IO60-1j.doc 17 Lipiec 2011

24 Zacisk uziemiający Lub Złącze zasilające Zacisk uziemiający Lub Złącze zasilające Rys. 11. Przykłady podłączenia baterii zasilającej 3.4 Dołączanie kabli elektrycznych Sygnały wejściowy i wyjściowy interfejsu E1/G.703 mogą być doprowadzone w zależności od wersji - na dwa sposoby: dwoma kablami koncentrycznymi o impedancji 75 Ω zakończonymi wtykami 1,6/5,6; dwoma ekranowanymi kablami symetrycznymi o impedancji 120 Ω lub jednym ekranowanym kablem podwójnym o takiej samej impedancji. Aby spełnić wymagania dotyczące emisji zakłóceń należy przestrzegać następujących zasad: wtyk 1,6/5,6 powinien być tak zamontowany na kablu koncentrycznym, aby ekran kabla miał kontakt z obudową wtyku na całym obwodzie; podłączenie kabli symetrycznych należy wykonać przy pomocy wtyku DB-9 wyposażonego w metalową lub metalizowaną obudowę (osłonę), a ekran kabla (kabli) powinien łączyć się z obudową na całym obwodzie. Niewystarczające jest samo podłączenie ekranu do końcówek masy konstrukcyjnej na gnieździe interfejsu E1/G Ω. IO60-1j.doc 18 Lipiec 2011

25 Tabela 2. Opis wyprowadzeń na gnieździe interfejsu E1/G Ω Końcówka Opis wyprowadzenia nr dane nadawane 3 GND (masa konstrukcyjna) 4 GND (masa konstrukcyjna) 5 dane odbierane dane nadawane 8 GND (masa konstrukcyjna) 9 dane odbierane Tabela 3. Opis wyprowadzeń na gnieździe sygnalizacji alarmów Końcówka Opis wyprowadzenia nr 1 ALN -a 2 ALP -a ALN -b 7 ALP -b Dołączanie linii światłowodowej Multiplekser TM-60 jest przystosowany do współpracy z dwuwłóknową linią światłowodową zbudowaną ze światłowodów jednomodowych zakończonych złączami FC/PC (niedopuszczalne jest stosowanie złączy z zakończeniami kątowymi - na ogół posiadającymi w symbolu oznaczenie APC). Doprowadzenie powinno być wykonane kablem stacyjnym podwójnym lub dwoma kablami pojedynczymi. Urządzenie powinno być tak ustawione, aby na złącza nie działały żadne siły - ani poprzeczne, ani wzdłużne. Promień zagięcia kabla nie może być mniejszy od wartości zalecanej przez producenta - praktycznie można przyjąć wartość minimalną równą 50 mm. Złącza światłowodowe są elementami o bardzo wysokiej precyzji. Dlatego należy obchodzić się z nimi ostrożnie, unikać nadmiernych sił przy wykonywaniu połączenia i rozłączaniu oraz dbać o idealną czystość gniazda i "ferruli" wtyku. W razie zabrudzenia gniazdo można przedmuchać czystym sprężonym powietrzem, natomiast ferrulę przemyć alkoholem izopropylowym lub etylowym (niedopuszczalne jest użycie "denaturatu"). Należy przy tym posługiwać się szmatką nie pozostawiającą włókien. IO60-1j.doc 19 Lipiec 2011

26 Rdzeń światłowodu jednomodowego ma średnicę zaledwie 8 µm. Zanieczyszczenie o zbliżonych rozmiarach może zatem spowodować znaczne stłumienie sygnału i całkowicie uniemożliwić transmisję. Jeśli do urządzenia nie są dołączone wtyki światłowodowe, gniazda powinny być zawsze chronione nasadkami ochronnymi, zabezpieczającymi przed przedostawaniem się kurzu. W celu wykonania połączenia należy wykonać następujące czynności: zdjąć nasadki ochronne z gniazda i ferruli wtyku; wsunąć ferrulę do oporu do gniazda dbając o dokładne pokrywanie się osi gniazda i wtyku - próby wciśnięcia wtyku "na ukos" mogą spowodować uszkodzenie złącza. Należy zwrócić uwagę, aby klucz umieszczony na obwodzie wtyku (poza ferrulą) trafił w wycięcie w gnieździe; dokręcić nakrętkę złącza do lekko wyczuwalnego oporu. Należy pamiętać, aby tor światłowodowy dołączony z jednej strony do nadajnika optycznego - z drugiej strony był dołączony do odbiornika. Fakt ten zostanie zasygnalizowany przez zgaśnięcie czerwonej diody oznaczonej "ZSO". Połączenie odwrotne jest nieszkodliwe, lecz oczywiście urządzenia nie będą działać (diody "ZSO" w obu multiplekserach będą świecić, a w kierunku interfejsów E1/G.703 zostanie wysłany sygnał AIS). Wszelkie manipulacje złączami światłowodowymi mogą być wykonywane przy włączonym zasilaniu. Dopuszczalne jest połączenie nadajnika optycznego z odbiornikiem tego samego multipleksera krótkim odcinkiem kabla światłowodowego w celu zamknięcia "pętli lokalnej" i wykonania pomiarów. W sytuacji tej obowiązują uwagi podane powyżej. UWAGA! Promieniowanie emitowane przez nadajnik laserowy jest szkodliwe dla wzroku! Sygnalizuje to symbol umieszczony obok złącza nadajnika (w wersji wyposażonej w nadajnik laserowy): Pod żadnym pozorem nie należy patrzeć w nieosłonięte gniazdo, do którego nie jest dołączone złącze światłowodowe. IO60-1j.doc 20 Lipiec 2011

27 3.6 Zasięg transmisji Maksymalna długość linii światłowodowej, jaka może łączyć dwa multipleksery TM-60 nie jest wartością jednoznaczną, gdyż zależy od czynników zewnętrznych, takich jak tłumienność jednostkowa światłowodów, tłumienność złączy przelotowych, a także przyjętego marginesu bezpieczeństwa. Na określenie tej długości, czyli wyznaczenie zasięgu pozwala przeprowadzenie bilansu mocy. Bilans mocy dla multiplekserów TM-60 przedstawiony jest w tabeli 4. Obliczone w tabeli długości linii światłowodowych są wartościami maksymalnymi dla przyjętych założeń (jako tłumienność jednostkową światłowodów przyjęto wartości maksymalne z katalogu kabli produkowanych przez Ośrodek Techniki Optotelekomunikacyjnej w Lublinie). Przy innych założeniach uzyskane wartości mogą się nieco różnić. Wersja urządzenia Tabela 4. Bilans mocy multiplekserów TM X X X X X-5,6 1 Długość fali [nm] , Typ światłowodu - MM SM SM SM SM 3 Poziom mocy nadajnika [dbm] Czułość odbiornika [dbm] Budżet mocy (3-4) [dbm] Margines mocy dla urządzeń [db] Margines mocy dla kabla [db] Tłumienność jednostkowa światłowodu [db/km] 1 0,3 0,3 0,2 0,4 9 Średnia tłumienność złączy przelotowych [db] 0,2 0,1 0,1 0,1 0,2 10 Zasięg transmisji (5-6-7)/(8+9) [km] Minimalna tłumienność linii [db] 0 db 0 db 0 db 0 db 0 db Jeśli zostaną połączone ze sobą multipleksery TM-60.2-X-2 (z ELED) i TM-60.2-X-3 (z laserem), wówczas zasięg będzie taki sam, jak dla dwóch multiplekserów TM-60.2-X-2 (czyli mniejszy). IO60-1j.doc 21 Lipiec 2011

28 4 Dane techniczne 4.1 Interfejs elektryczny Mbit/s Parametr lub cecha Wartość parametru lub opis cechy Znamionowa przepływność binarna Mbit/s ±50 ppm Przepływność binarna sygnału AIS Mbit/s ±50 ppm Impedancja wejściowa i wyjściowa 75 Ω asymetryczna 1) 120 Ω symetryczna 1) Typ złączy asymetryczne... 2 x 1,6/5,6 symetryczne... DB-9 "FEMALE" Maksymalna tłumienność kabla dla częstotliwości 1024kHz 6 db Kod liniowy HDB ) Stopa błędów 10 1) 2) w zależności od wersji przy poziomie mocy na wejściu odbiornika nie mniejszym, niż wartość określona w p. 4.3 jako "czułość odbiornika" Pozostałe parametry zgodne z zaleceniem ITU-T G Interfejs elektryczny Mbit/s Parametr lub cecha Wartość parametru lub opis cechy Znamionowa przepływność binarna Mbit/s ±20 ppm Przepływność binarna sygnału AIS Mbit/s ±20 ppm Impedancja wejściowa i wyjściowa 75 Ω Typ złączy 2 x 1,6/5,6 Maksymalna tłumienność kabla dla częstotliwości 12 db khz Kod liniowy HDB-3 Stopa błędów -10 1) 10 1) przy poziomie mocy na wejściu odbiornika nie mniejszym, niż wartość określona w p. 4.3 jako "czułość odbiornika" Pozostałe parametry zgodne z zaleceniem ITU-T G.703 IO60-1j.doc 22 Lipiec 2011

29 4.3 Interfejs światłowodowy MULTIPLEKSER 16XE1/G.703 Parametr lub cecha Oznaczenie wykonania Wartość parametru lub opis cechy Kod liniowy 5B/6B Szybkość modulacji sygnału Mbod optycznego Typ przetwornika nadawczego X- 2 dioda elektroluminescencyjna X- (3-6) dioda laserowa Długość fali X nm X X nm Poziom średniej mocy optycznej emitowanej przez nadajnik (wartość minimalna) Czułość odbiornika / maksymalny poziom sygnału wejściowego X /1550 nm X /1310 nm X dbm X- (3-4) -5 dbm X--5/6-14 dbm X dbm 1) /0 dbm X- (3-4) -35 dbm 1) /0 dbm X- 5/6-31 dbm 1) /0 dbm Typ złączy światłowodowych X- (2-6) FC/PC 1) dla stopy błędów Parametry mechaniczne Parametr lub cecha Szerokość Wysokość Głębokość Masa Wartość parametru lub opis cechy 434 mm 44 mm 188 mm 2,3 kg IO60-1j.doc 23 Lipiec 2011

30 4.5 Wymagania środowiskowe Eksploatacja Urządzenie TM-60 może pracować w pomieszczeniach zamkniętych nierównomiernie ogrzewanych w następujących warunkach klimatycznych: Parametr środowiskowy Temperatura otoczenia Wilgotność względna powietrza Wartość dopuszczalna O C 80% w temperaturze +20 O C Transport Transport multiplekserów TM-60 w opakowaniu fabrycznym powinien odbywać się w następujących warunkach: Temperatura otoczenia: O C Szybkość zmian temperatury do: 10 O C/h Maksymalna wilgotność powietrza: 95% Ciśnienie atmosferyczne: hpa Udary wielokrotne: 5 15 g w czasie 10 ms Przechowywanie Multipleksery TM-60 należy przechowywać w pomieszczeniach zamkniętych, w następujących warunkach środowiskowych: Parametr środowiskowy Temperatura otoczenia Wilgotność Wibracje Stopień zanieczyszczeń Wartość dopuszczalna O C 5% do 90% poniżej +40 O C częstotliwość: 10 Hz do 55 Hz, amplituda: 0,15 mm czas trwania: 10 cykli w trzech płaszczyznach typowe środowisko domowe lub biurowe 4.6 Kompatybilność elektromagnetyczna Multipleksery TM-60 spełniają wymagania dla urządzeń klasy B dotyczące emisji zakłóceń radioelektrycznych, określone w normie PN-EN 55022, pod warunkiem, że są zainstalowane zgodnie z niniejszą instrukcją. IO60-1j.doc 24 Lipiec 2011

31 4.7 Zasilanie Parametr Wartość parametru lub cecha lub opis cechy Znamionowe napięcie zasilające Hz; V 1) Pobór prądu przy napięciu 190 V/AC Pobór prądu przy napięciu 250 V/AC Pobór prądu przy napięciu 36 V/DC Pobór prądu przy napięciu 60 V/DC Typ złącza 0 Hz; V 1) 120 ma 65 ma 200 ma 130 ma złącze aparatowe standardu IEC320 dla 230 V AC złącze zaciskowe (śrubowe) podwójne 1) Dopuszczalne odchyłki +10% od wartości maksymalnej, -10% od wartości minimalnej. 5 Kompletacja wyrobu Pełna kompletacja wyrobu dostarczonego klientowi obejmuje: 1. Multiplekser TM-60 1 szt. 2. Kabel RS-232, DB-9 DB-9 w przypadku wyposażenia 1 szt. TM-60.2 w moduł MD Złącze 1,6/5,6 do zaciskania męskie w przypadku 2 szt. TM Złącze 1,6/5,6 do zaciskania męskie w przypadku 32 szt. TM (1-4) 5. Złącze 1,6/5,6 do zaciskania męskie w przypadku 34 szt. TM Instrukcja obsługi 1 szt. 7. Karta gwarancyjna 1 szt. 8. Kabel zasilający 230 V AC 1 szt. 9. Wieszak 19 2 szt. 10. Wieszak 21 2 szt. 11. Wkręty 3x10 4 szt. IO60-1j.doc 25 Lipiec 2011

32 IO60-1j.doc 26 Lipiec 2011

33 Wyprodukowano: Lanex S.A. ul. Ceramiczna Lublin tel.: (081) fax: (081) info@lanex.pl web: Kontakt z Działem Technicznego Wsparcia Klienta: tel. (081) Lanex S.A IO60-1j.doc 27 Lipiec 2011
