1 Table of Contents Table of Contents Pneumatyka/hydraulika Hydraulics with UniTrain Lucas Nülle GmbH 1/9

2 Pneumatyka/hydraulika Hydraulics with UniTrain Hydraulics with UniTrain Zadaniem kursów multimedialnych UniTr ain-i z zakresu techniki automatyzacji jest przekazanie wiedzy i umiejętności niezbędnych do zrozumienia, sterowania, eksploatacji i konserwacji nowoczesnych układów automatyzacji procesów. Za pomocą animacji i licznych doświadczeń na rzeczywistych układach, w trakcie różnych kursów opracowane zostaną podstawy, zasady i właściwości elementów zautomatyzowanych instalacji procesowych i produkcyjnych (sterowniki programowalne PLC, magistrale systemowe, napędy pneumatyczne, czujniki). Lucas Nülle GmbH 2/9

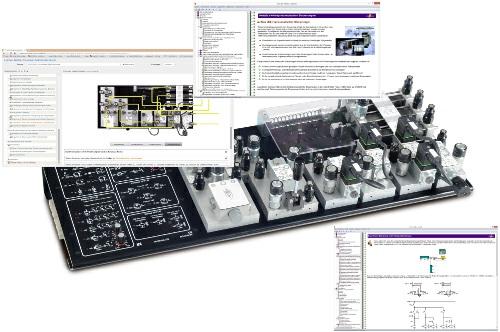

3 List of articles: Pos. nazwa produktu Bestell-Nr. Anz. 1 Kurs "Technika automatyzacji 9": Hydraulika / elektrohydraulika SO4205-8A 1 Zakres dostawy Płyta doświadczalna, która zawiera: 2 cylindry podwójnego działania z czujnikami przemieszczenia 2 zawory dławiące 1 sterowany prądowo zawór sterujący 1 zawór zwrotny 1 podwójny zawór zwrotny 1 4/2-drogowy zawór sterujący 1 4/3-drogowy zawór sterujący 1 2/2-drogowy zawór sterujący 3 czujniki ciśnienia 2 ciśnieniowe zawory zwrotne 1 przekaźnik czasowy zwierny 1 przekaźnik czasowy rozwierny 2 czujniki przemieszczenia do cylindrów podwójnego działania Przekaźniki oraz elementy sterowania i monitorowania do budowy układów sterowania Wirtualne przekaźniki oraz elementy sterowania i monitorowania do budowy układów sterowania jako część oprogramowania kursu Wbudowany mikrokontroler do pomiarów i sterowania Płyta CD z przeglądarką Labsoft i oprogramowaniem kursu Cele szkolenia Podstawy hydrauliki / elektrohydrauliki Schematy obwodów hydraulicznych i elektrycznych Cylindry pojedynczego i podwójnego działania Przemieszczenie cylindra za pomocą przycisku Przemieszczenie cylindra przez samoczynne blokowanie Przełącznik krańcowy jako kontaktron normalnie zamknięty Sterowanie zasilaniem z warunkami startowymi Blokada startu z dowolnym zatrzymaniem pośrednim Sterowanie zależne od ciśnienia Mechaniczna blokada styków przycisku Elektryczna blokada styków przycisku Szybkie zasilanie / sterowanie posuwem Sterowanie zależne od czasu Zapis ruchów wykresy czasowe Czas trwania kursu ok. 24 godz. Dodatkowo konieczne: Pos. nazwa produktu Bestell-Nr. Anz. 2 Interfejs UniTrain z wirtualnymi instrumentami (wersja Basis VI) CO4203-2A 1 Lucas Nülle GmbH 3/9

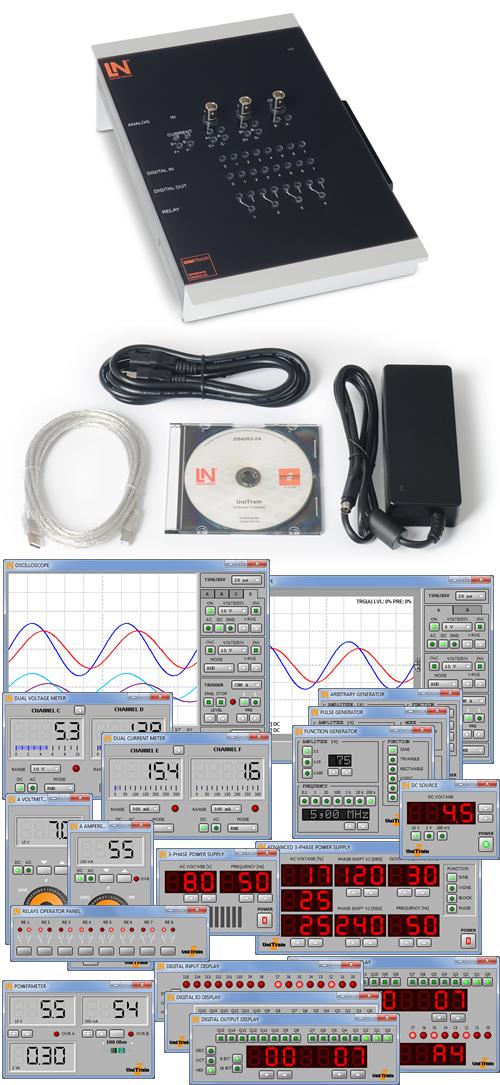

4 Interfejs UniTrain jest centralnym urządzeniem systemu UniTrain. Udostępnia on wejścia i wyjścia, łączniki, źródła i urządzenia pomiarowe niezbędne do wykonywania doświadczeń. Interfejs jest kontrolowany przy pomocy podłączonego komputera. Wyposażenie interfejsu: procesor 32-bitowy z pamięcią danych pomiarowych, interfejs USB, szybkość transmisji danych 12 Mbit/s, moduł WLAN/WIFI, 2.4 GHz, IEEE b/g/n, magistrala UniTrain-Bus do równoczesnego przyłączenia dowolnie wielu stanowisk doświadczalnych, wysokiej jakości obudowa o aluminiowej podstawie z przednim panelem wykonanym ze wzmocnionego plexi, możliwość zamontowania interfejsu w ramach z szyn o formacie DIN A4, zaprojektowany do podłączenia przewodów pomiarowych z wtyczkami 2-mm, diody LED sygnalizujące status urządzenia, wyjście analogowe, +/- 10 V; 0,2 A; DC 5 MHz, poprzez gniazda BNC i gniazda 2 mm, 4 analogowe wejścia wzmacniacza różnicowego o szerokości pasma 10 MHz, wytrzymałość napięciowa do 100 V, szybkość próbkowania 100 megasampli, 9 zakresów pomiarowych, pamięć 4 x 8 k x 10 bits, dostęp poprzez gniazda BNC (2 wejścia) i gniazda 2-mm (4 wejścia), 2 wejścia analogowe do pomiaru prądu, zabezpieczenie nadprądowe do 5A, szybkość próbkowania 250 kilosampli, 2 zakresy pomiarowe, rozdzielczość 12 bitów, gniazda 2-mm, 16-bitowe wyjścia sygnałowe, w tym 8-bitowe na gniazdach 2 mm, TTL/CMOS, częstotliwość taktowania khz, wytrzymałość napięciowa +/- 15 V, 16-bitowe wejścia sygnałowe, do tego 8-bitowe na gniazdach 2 mm, pamięć 16-bitowa x 2k, TTL/CMOS, częstotliwość próbkowania khz, wytrzymałość napięciowa +/- 15 V, 8 przekaźników, 24 V DC/1 A, do tego 4 przekaźniki na gniazdach 2 mm, wymiary: 29,6 x 19 x 8,6 cm, zewnętrzny zasilacz sieciowy z możliwością zasilania w zakresie: V, Hz, wyjście 24 V/5 A, waga (wraz z zasilaczem): 2,1 kg. Instrumenty wirtualne (przyrządy pomiarowe i źródła): 2 x woltomierz VI, 2 x amperomierz VI: AC, DC, 9 zakresów od 100 mv do 50 V, TrueRMS (pomiar rzeczywistej wartości skutecznej), AV, 1 x moduł VI z 8 przekaźnikami, 1 x miernik uniwersalny VI: wskaźnik miernika uniwersalnego (opcjonalnie) na platformie LabSoft, 1 x 2-kanałowy amperomierz VI: AC, DC, 2 zakresy pomiarowe, 300 ma i 3 A, TrueRMS, AV, 1 x 2-kanałowy woltomierz VI: AC, DC, 9 zakresów pomiarowych, 100 mv to 50 V, TrueRMS, AV, 1 2-/4-kanałowy oscyloskop: szerokość pasma 10 MHz, 25 zakresów czasu, 100 ns/div do 10 s/div, 9 zakresów 20 mv/div do 10 V/div, przerzutnik i przerzutnik wstępny, tryb XY i XT, funkcje kursora, dodawanie i mnożenie funkcji dla 2 kanałów, Lucas Nülle GmbH 4/9

5 1 x regulowany zasilacz napięcia stałego VI 0 10 V, 1 x generator funkcyjny VI: 0,5 Hz 5 MHz, 0 10 V, przebieg sinusoidalny, prostokątny i trójkątny, 1 x generator arbitralny VI, 1 x generator impulsów VI, 1 x moduł VI z 16 wyjściami cyfrowymi, 1 x moduł VI z 16 wejściami cyfrowymi, 1 x moduł z 16 wejściami/wyjściami cyfrowymi: wskaźnik binarny, wyświetlacz liczb szesnastkowych, dziesiętnych, ósemkowych, 1 x zasilacz prądu trójfazowego VI Hz, 0 14 Vrms, 2 A (wymaga CO4203-2B), 1 x regulowany zasilacz prądu stałego VI 3 x (od -20 V do +20 V), 2 A (wymaga CO4203-2B), 1 x zasilacz prądu trójfazowego VI z dodatkowym regulowanym przesunięciem fazowym i częstotliwością taktowania (wymaga CO4203-2B). Zakres dostawy: interfejs, zasilacz sieciowy, kabel sieciowy, kabel USB, płyta CD z oprogramowaniem podstawowym, instrukcja obsługi. Wymagania systemowe: komputer osobisty z systemem operacyjnym Windows(Vista, 7, 8, 8.1, 10) wersja 32 lub 64 bitowa, napęd CD-ROM, gniazdo USB. Lucas Nülle GmbH 5/9

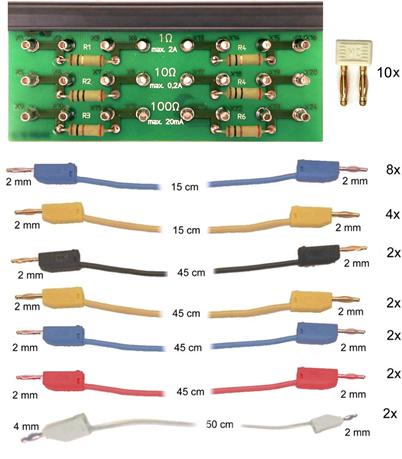

6 3 Akcesoria pomiarowe, boczniki i przewody pomiarowe UniTrain SO4203-2J 1 Boczniki na płytce drukowanej, do pomiaru prądu za pomocą wejść analogowych systemu UniTrain. 6 boczników: 2 x 1 Ω, 2 x 10 Ω, 2 x 100 Ω sitodruk do oznaczania oporników, przetworników napięcia i wejść prądowych 24 szt. gniazd 2 mm wymiary: 100 x 40 mm Zestaw przewodów pomiarowych 2 mm (22 szt.) dla UniTrain, w skład którego wchodzi: 8 szt. przewodów pomiarowych 2 mm, długość 15cm, kolor niebieski 4 szt. przewodów pomiarowych 2 mm, długość 15cm, kolor żółty 2 szt. przewodów pomiarowych 2 mm, długość 45 cm, kolor czarny 2 szt. przewodów pomiarowych 2 mm, długość 45 cm, kolor żółty 2 szt. przewodów pomiarowych 2 mm, długość 45 cm, kolor czerwony 2 szt. przewodów pomiarowych 2 mm, długość 45 cm, kolor niebieski 2 szt. przewodów pomiarowych z adapterem 4 mm na 2 mm, długość 50 cm, kolor biały 10szt. wtyków połączeniowych 2mm / 5mm wtyczki 2 mm odstęp wtyków 5 mm kolor biały Lucas Nülle GmbH 6/9

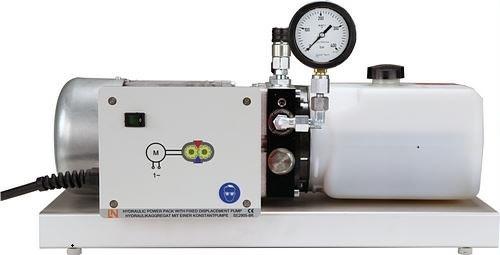

7 4 Agregat hydrauliczny z pompą o stałym wydatku SE2905-8R 1 Idealna do indywidualnych stołów roboczych lub UniTrain Uwaga: Przenośna, aluminiowa płyta podstawy z gumowymi nóżkami Konstrukcja pompy: koło zębate z zewnętrznymi zębami (0,8 cm sześc./obr) i zawór ciśnieniowy 40 MPa (40 barów) Ciśnienie robocze 6 MPa (60 barów) Manometr, 0-60 barów Silnik: AC, jednofazowy, z kondensatorem rozruchowym i włącznikiem/wyłącznikiem Zbiornik: pojemność 2,5 l, wziernik Niska podatność na wycieki oleju, samouszczelniające się połączenia oraz szybkozłącza do połączeń ciśnieniowych i do zbiornika Samouszczelniające się połączenia dla nieskompresowanych skroplin Szybkozłącze na wyjściu Wymiary: 500 x 250 x 300 mm (dł. x szer. x wys.) Masa: 14 kg Lejek do systemu napełniania 2 przewody wysokociśnieniowe z szybkozłączami Napięcie znamionowe: 230 V AC, 50/60 Hz Moc znamionowa: 0,37 kw Wydajność (przy prędkości znamionowej): 1 l/min przy 1400 obr/min ze względów bezpieczeństwa pakiet hydrauliczny jest zawsze dostarczany bez oleju w środku. Olej należy zamówić oddzielnie. 5 Zestaw przewodów wysokociśnieniowych z szybkozłączami SE2905-3K 1 Szybkozłącza o płaskiej konstrukcji czołowej minimalizują możliwość wycieków podczas podłączania lub odłączania przewodów. Złącza zostały zaprojektowane do obsługi jedną ręką, co ułatwia i przyspiesza ich podłączanie i odłączanie. Dodatkowo, zapewniają one także ochronę przed niezamierzonym odłączeniem dzięki ręcznej blokadzie bezpieczeństwa. Obudowy złączy i połączeń są samouszczelniające się, gdy złącza nie są połączone. Podłączanie i odłączanie przewodów do złączy jest dozwolone tylko wtedy, gdy przewody nie są pod ciśnieniem. Zestaw składający się z następujących elementów: 3 przewody, 250 mm 6 przewodów, 500 mm 1 przewód, 750 mm Dane techniczne: 1 złącze z szybkozłączem 1 złącze Nylonowy przewód wysokociśnieniowy 11/12 z oplotem z kewlaru Ciśnienie robocze 10 MPa (100 barów) Maksymalne dozwolone ciśnienie 63 MPa (630 barów) Zakres temperatur -20 C +100 C Minimalny promień zagięcia 20 mm Przewód DN 2 Lucas Nülle GmbH 7/9

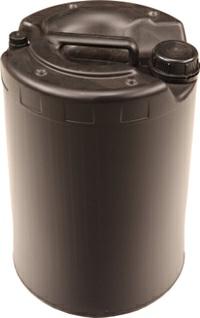

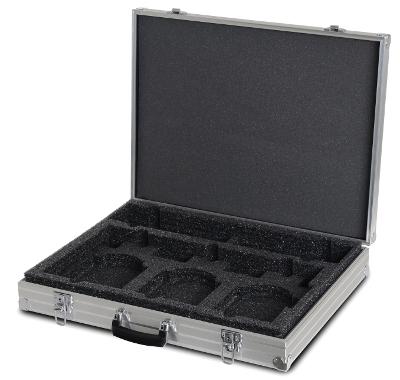

8 6 Olej hydrauliczny (20 l) SE2900-4A 1 Bezbarwny olej hydrauliczny na bazie oleju mineralnego Norma: HM; ISO 6743/4 Dodatkowo warte polecenia: Pos. nazwa produktu Bestell-Nr. Anz. 7 Walizka do przechowywania kompletnego systemu UniTrain CO4203-2Y 1 Sturdy aluminium case with moulded foam block to accommodate a complete UniTrain system (without equipment) Capable of accommodating 1 Interface, 2 Experimenters, 1 power supply as well as cables and smaller accessories Lockable padlock; stable padlock hinge Colours: aluminium, black, chrome Dimensions: 610 x 480 x 100 mm Weight: 4,6 kg Lucas Nülle GmbH 8/9

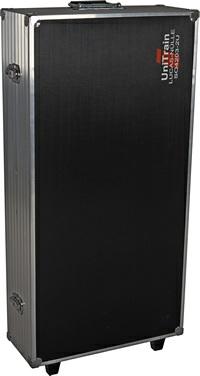

9 8 UniTrain storage case for experiment board hydraulics SO4203-2U 1 Walizka z profili aluminiowych z uchwytem i blokiem z tworzywa piankowego do mocowania karty stanowiska doświadczalnego możliwość przechowywania 1 stanowiska doświadczalnego i materiałów drobnych zamykana na zamki dźwigniowe; stabilne zawiasy uchwytów kolor: aluminium, czarny, chrom wymiary: 600 x 450 x 175 mm ciężar: 2,5 kg Lucas Nülle GmbH 9/9
