2 Technika komunikacji The training systems for communications technology (communications trainer) encompass topics from the area of high-frequency communications (airborne and wire-conducted signals), network technology and telecommunications. Transmission lines Transmission lines Lucas Nülle GmbH 2/14

3 List of articles: Supplementary Set for SO4204-9U: Pos. nazwa produktu Bestell-Nr. Anz. 1 Kurs Telekomunikacja 2: Kable koncentryczne SO4204-9G 1 Zakres dostawy: Karta stanowiska doświadczalnego Mostek pomiarowy RLC Karta stanowiska doświadczalnego Generator impulsów Moduł eksperymentalny z kablami koncentrycznymi o długości 20/40/60 m Różne typy terminatorów Akcesoria do kabli koncentrycznych Płyta CD-ROM z przeglądarką i oprogramowaniem kursu Program nauczania: Wprowadzenie do pojęć obejmujących rezystancję, kapacytancję i indukcyjność w przeliczeniu na jednostkę długości oraz impedancję kabla koncentrycznego Określanie rezystancji w przeliczeniu na jednostkę długości kabla koncentrycznego za pomocą mostka Wheatstone'a Określanie kapacytancji w przeliczeniu na jednostkę długości kabla koncentrycznego za pomocą mostka Wiena Określanie indukcyjności w przeliczeniu na jednostkę długości kabla koncentrycznego za pomocą mostka Maxwella Określanie impedancji udarowej kabla koncentrycznego Badanie odbić w kablu koncentrycznym w zależności od obciążenia Przewidywanie reakcji kabla z niewłaściwym obciążeniem Prawidłowe obciążenie kabla w celu uniknięcia odbić Czas trwania kursu ok. 4 godzin Lucas Nülle GmbH 3/14

4 2 Kurs Telekomunikacja 3: Światłowód SO4204-9E 1 Zakres dostawy: 1 karta stanowiska doświadczalnego z nadajnikiem światłowodowym z 2 diodami nadawczymi o różnej długości fali 1 karta stanowiska doświadczalnego z odbiornikiem światłowodowym zestaw światłowodu (20 wtyczek światłowodowych, 2 różne światłowody) optyczny wzorzec i szczypce do ściągania izolacji płyta CD-ROM z przeglądarką LabSoft i oprogramowaniem kursu Program nauczania: zapoznanie z zasadami transmisji wiadomości: przetwarzanie sygnałów elektrycznych na optyczne i optycznych na elektryczne przedstawienie najważniejszych elementów do optycznej transmisji wiadomości wyliczenie zalet i wad obiektów do optycznej transmisji wiadomości wyznaczenie charakterystyki i charakterystyki częstotliwościowej diod nadawczych fal podczerwonych sterowanie diodą nadawczą pomiarowe badanie różnych metod modulacji sygnałów analogowych i sygnałów TTL badanie obiektu transmisji przy różnych długościach fali światła podczerwonego konfiguracja światłowodu badanie wpływu diody odbiorczej na odzyskiwanie sygnału określenie szerokości pasma obiektu transmisji światłowodowej badanie wpływu pojemności wejściowej optycznego obiektu transmisji na szerokość pasma pomiarowe badanie tłumienia optycznego obiektu transmisji pomiarowe badanie wpływu przesunięcia wzdłużnego i poprzecznego w punktach splotu porównanie właściwości światłowodów włóknistych wielomodowych: skokowego i gradientowego badanie wpływu długości fali na tłumienie czas trwania kursu: ok. 4 godz. Lucas Nülle GmbH 4/14

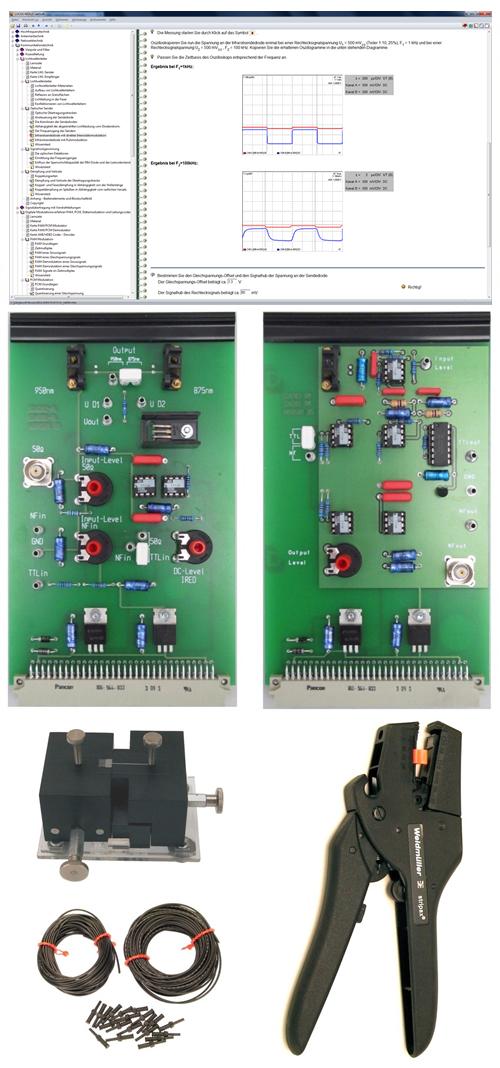

5 3 Kurs Telekomunikacja 4: Przewód dwutorowy SO4204-9F 1 Zakres dostawy: 1 karta stanowiska doświadczalnego z nadajnikiem pomiarowym przewodu dwutorowego z symetrycznymi sygnałami pomiarowymi wejściowymi i wyjściowymi 1 karta stanowiska doświadczalnego z odwzorowaniem przewodu dwutorowego o długości 1 km, z układem przełączającym do badania przeniku (przesłuchu) zbliżnego i zdalnego płyta CD-ROM z przeglądarką LabSoft i oprogramowaniem kursu Program nauczania: przedstawienie najważniejszych parametrów przewodu dwutorowego określenie parametrów przewodu dwutorowego pomiar oporności torów macierzystych pomiar indukcyjności torów macierzystych badanie możliwości pomiaru indukcyjności wzajemnej pomiędzy torami macierzystymi objaśnienie pojęcia przeniku (przesłuchu) zbliżnego pomiar różnych pojemności torów macierzystych pomiar przeniku (przesłuchu) zbliżnego i zdalnego w przewodzie kalibracja nadajnika pomiarowego kalibracja odbiornika pomiarowego badanie oddziaływań błędów skręcenia określenie przeniku (przesłuchu) zbliżnego i zdalnego w przewodzie w przypadku błędów skręcenia czas trwania kursu: ok. 1,5 godz. Lucas Nülle GmbH 5/14

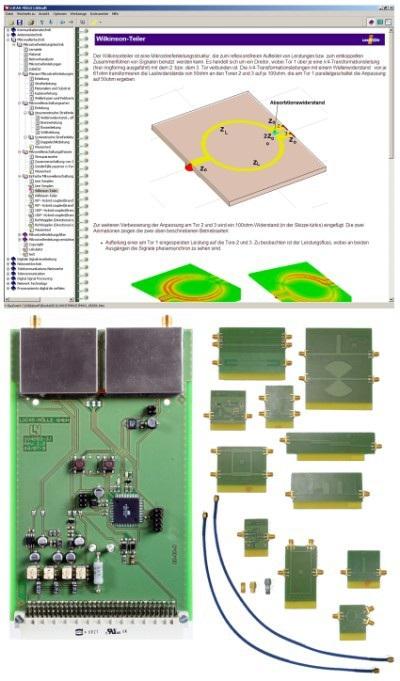

6 4 Kurs Inżynieria mikrofalowa 3: Technologia microstrip (mikrolinii paskowych) SO4204-9Y 1 Zakres dostawy: 1 karta stanowiska doświadczalnego z analizatorem sieci, zakres częstotliwości 1 2 GHz, czułość dbm, moc wyjściowa 6 10 dbm, rozdzielczość częstotliwościowa 10 MHz elementy w technologii mikrolinii paskowych: 2 przewody w technologii mikrolinii paskowych, dzielnik Wilkinsona, 2 filtry dolnoprzepustowe (3. i 5. rzędu), filtr środkowoprzepustowy, filtr środkowozaporowy (butterfly element), wzmacniacze FET i MMIC, 2 rozgałęzienia przewodów akcesoria pomiarowe: przewód SMA, człon tłumiący i 2 terminatory płyta CD-ROM z przeglądarką LabSoft i oprogramowaniem kursu Program nauczania: planarne przewody w technologii mikrolinii paskowych obliczenie parametrów mocy badanie funkcji przenoszenia (transmisji) proste układy mikrofalowe opis za pomocą parametrów rozproszenia matryca rozproszenia badanie funkcji przenoszenia (transmisji) dzielnika Wilkinsona i sprzęgacza kierunkowego filtr przewodowy w technologii mikrolinii paskowych projekt filtra filtr dolnoprzepustowy 3. i 5. rzędu filtr środkowoprzepustowy (edge coupled filter) filtr środkowozaporowy (butterfly element) wzmacniacz mikrofalowy wzmacniacz MMIC (monolityczne mikrofalowe układy scalone) niskoszumny wzmacniacz FET (tranzystor polowy) badanie odbić określenie współczynnika fali stojącej czas trwania kursu: ok. 8 godz. 5 Kurs Technika mikrofalowa 1: Podstawy techniki mikrofalowej SO4204-9U 1 Lucas Nülle GmbH 6/14

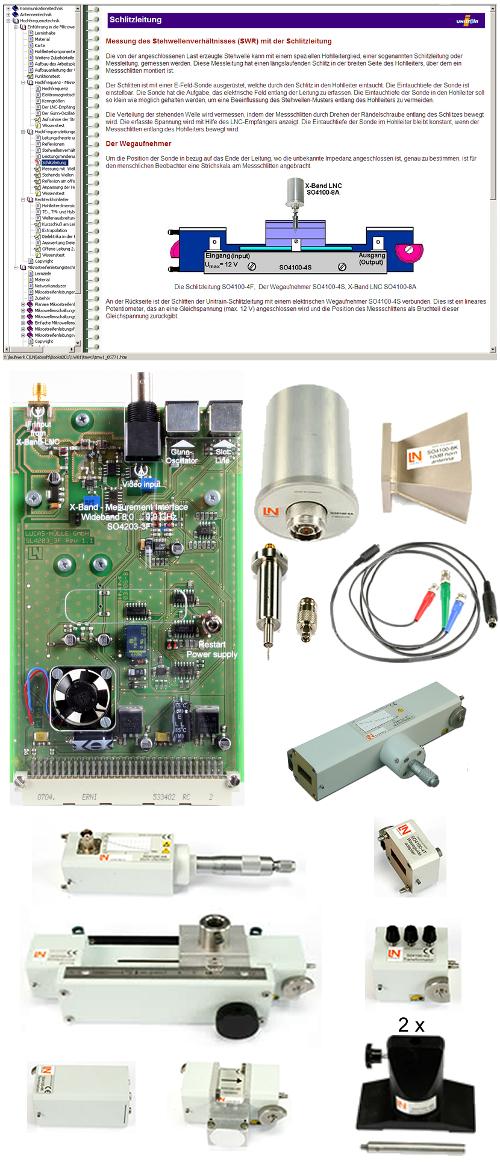

7 Zakres dostawy: 1 karta stanowiska doświadczalnego z X-pasmowym interfejsem pomiarowym 8,0 9,9 GHz, logarytmicznym dekoderem o zakresie dynamicznym > 60 db, 16-bitową rozdzielczością wartości pomiarowej wysokiej jakości falowód R100 z szybkozłączem Easyfix i kołkami centrującymi do szybkiego i precyzyjnego montażu: - zawór ferrytyczny - przewód szczelinowy - przetwornik przemieszczenia przewodu szczelinowego - transformator 3-spiralny - końcówka falowodu - adapter falowodu - zwiernik falowodu - antena dyszowa 10 db stopki statywu i przewód przyłączeniowy walizka aluminiowa do przechowywania płyta CD-ROM z przeglądarką LabSoft i oprogramowaniem kursu Źródło mikrofalowe oscylator Gunna częstotliwość 8,0...9,9 GHz, o wysokiej stabilności i bezobsługowa Safety first - minimalna moc nadawania i włączenie tylko w trakcie pomiaru zabezpieczony przed przepięciami i zwarciami Odbiornik konwerter X-pasmowy LNC dla zakresu częstotliwości GHz dokładne pomiary z wysoką czułością do -75 dbm pomiar częstotliwości rzeczywistej w zakresie GHz wzmocnienie własne ok. 16 db Program nauczania: parametry fal elektromagnetycznych oscylator Gunna odbiornik LNC Lucas Nülle GmbH 7/14

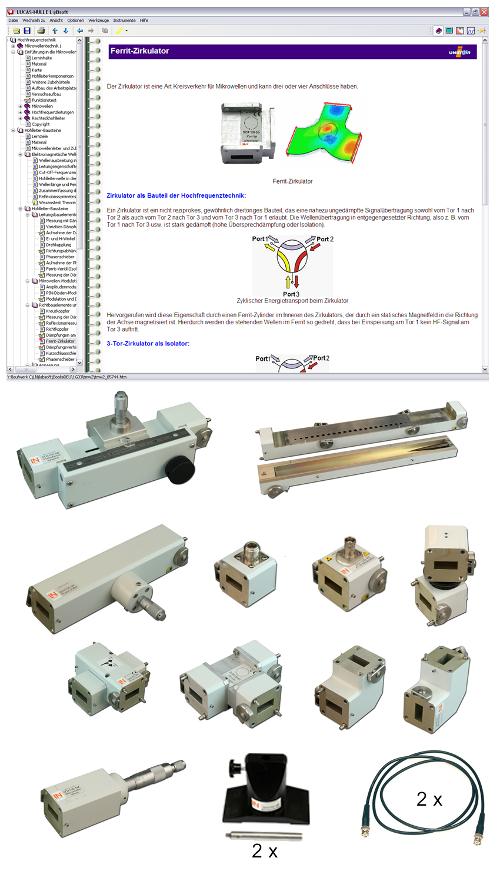

8 wyznaczenie charakterystyki prądowo-napięciowej teoria przewodów i wielkości przewodów rozprzestrzenianie fal w falowodzie fale stojące, zwarcie, odbicie i dopasowanie współczynnik fali stojącej obniżenie mocy i obciążenie termiczne pomiary rozdziału fal w falowodzie za pomocą przewodu szczelinowego falowody typu TE, TM średnice falowodu i częstotliwość robocza dielektryki w falowodzie czas trwania kursu: ok. 4,5 godz. 6 Kurs Technika mikrofalowa: Dalsze doświadczenia z falowodami SO4204-9V 1 Zakres dostawy: zmienny człon tłumiący przejściówka falowód/przewód koncentryczny (współosiowy) detektor współosiowy modulator Pin sprzęgacz obrotowy sprzęgacz krzyżowy 20 db sprzęgacz kierunkowy cyrkulator ferrytyczny ugięcie E (wektora natężenia pola elektrycznego) ugięcie H (wektora natężenia pola magnetycznego) rejestrator zwarcia z mikrometrem walizka do przechowywania kurs oprogramowania LabSoft 7 CO4205-4E 1 Dodatkowo konieczne: Lucas Nülle GmbH 8/14

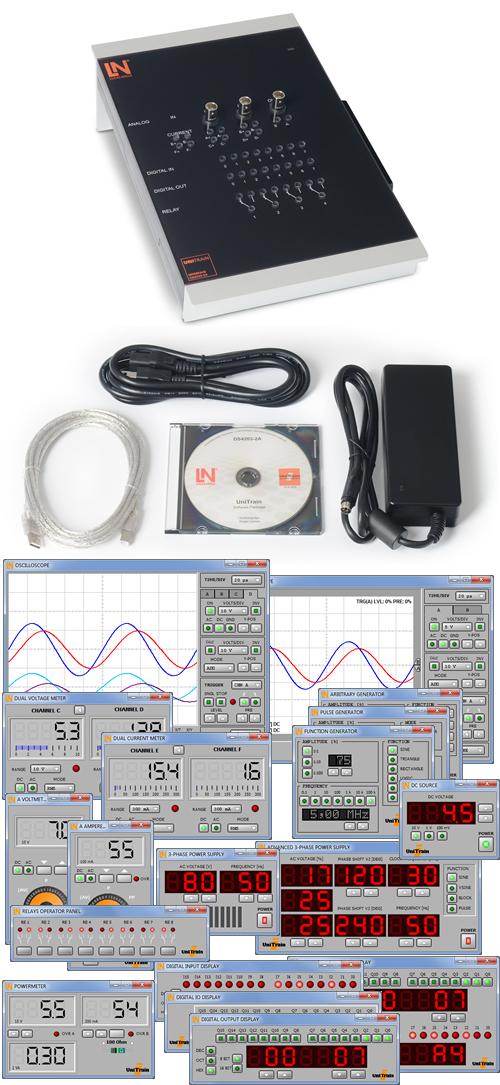

9 System UniTrain-I jest wspomaganym komputerowo systemem szkoleniowym i doświadczalnym, przeznaczonym do kształcenia i dokształcania w zakresie elektrotechniki i elektroniki. W ramach kursów multimedialnych, dzięki głównym jednostkom lekcyjnym obejmującym teorię i praktykę, zapewnia on poznanie całej koncepcji, a dzięki temu umożliwia docelowe nabycie kompetencji handlowych. Zaczynając od podstaw, aż do rozszerzonych kursów z najróżniejszych dziedzin elektrotechniki i elektroniki, dostępna jest duża liczba kursów multimedialnych do kształcenia szkolnego, zawodowego i inżynieryjnego. System UniTrain-I jest całkowicie autonomiczny i może być używany przez wszystkich oraz w dowolnym czasie. Czy to w laboratorium, czy na stanowisku pracy lub w domu, multimedialne środowisko uczące systemu zapewnia wysoką motywację i maksymalny rezultat uczenia, a dzięki temu gwarancję skutecznej i efektywnej nauki. Dostęp do kursu multimedialnego, jak również sterowanie wirtualnymi instrumentami i sprzętem doświadczalnym, umożliwia platforma LabSoft, otwarta platforma doświadczalna systemu. W ramach kursów przekazywane są podstawy teoretyczne oraz przeprowadzane są doświadczenia na sprzęcie doświadczalnym przynależnym do kursu. Ponadto inteligentny interfejs pomiarowy udostępnia analogowe oraz cyfrowe wejścia/wyjścia pomiarowe i sterujące, co w połączeniu z wirtualnymi instrumentami systemu daje najwyższej jakości sprzęt laboratoryjny. Dodatkowo tok nauczania umożliwia ręczne wyszukiwanie błędów w sprzęcie doświadczalnym, jak również sprawdzanie testów i ich elektroniczne dokumentowanie. Elektryczne i elektroniczne układy połączeń wymagane do doświadczeń podłączane są do systemu za pomocą stanowiska doświadczalnego. Pos. nazwa produktu Bestell-Nr. Anz. 8 Interfejs UniTrain z wirtualnymi instrumentami (wersja Basis VI) CO4203-2A 1 Interfejs UniTrain jest centralnym urządzeniem systemu UniTrain. Udostępnia on wejścia i wyjścia, łączniki, źródła i urządzenia pomiarowe niezbędne do wykonywania doświadczeń. Interfejs jest kontrolowany przy pomocy podłączonego komputera. Wyposażenie interfejsu: procesor 32-bitowy z pamięcią danych pomiarowych, interfejs USB, szybkość transmisji danych 12 Mbit/s, moduł WLAN/WIFI, 2.4 GHz, IEEE b/g/n, magistrala UniTrain-Bus do równoczesnego przyłączenia dowolnie wielu stanowisk doświadczalnych, wysokiej jakości obudowa o aluminiowej podstawie z przednim panelem wykonanym ze wzmocnionego plexi, możliwość zamontowania interfejsu w ramach z szyn o formacie DIN A4, zaprojektowany do podłączenia przewodów pomiarowych z wtyczkami 2-mm, diody LED sygnalizujące status urządzenia, wyjście analogowe, +/- 10 V; 0,2 A; DC 5 MHz, poprzez gniazda BNC i gniazda 2 mm, 4 analogowe wejścia wzmacniacza różnicowego o szerokości pasma 10 MHz, wytrzymałość napięciowa do 100 V, szybkość próbkowania 100 megasampli, 9 zakresów pomiarowych, pamięć 4 x 8 k x 10 bits, dostęp poprzez gniazda BNC (2 wejścia) i gniazda 2-mm (4 wejścia), 2 wejścia analogowe do pomiaru prądu, zabezpieczenie nadprądowe do 5A, szybkość próbkowania 250 kilosampli, 2 zakresy pomiarowe, rozdzielczość 12 bitów, gniazda 2-mm, 16-bitowe wyjścia sygnałowe, w tym 8-bitowe na gniazdach 2 mm, TTL/CMOS, częstotliwość taktowania khz, wytrzymałość napięciowa +/- 15 V, 16-bitowe wejścia sygnałowe, do tego 8-bitowe na gniazdach 2 mm, pamięć 16-bitowa x 2k, TTL/CMOS, częstotliwość próbkowania khz, wytrzymałość napięciowa +/- 15 V, Lucas Nülle GmbH 9/14

10 8 przekaźników, 24 V DC/1 A, do tego 4 przekaźniki na gniazdach 2 mm, wymiary: 29,6 x 19 x 8,6 cm, zewnętrzny zasilacz sieciowy z możliwością zasilania w zakresie: V, Hz, wyjście 24 V/5 A, waga (wraz z zasilaczem): 2,1 kg. Instrumenty wirtualne (przyrządy pomiarowe i źródła): 2 x woltomierz VI, 2 x amperomierz VI: AC, DC, 9 zakresów od 100 mv do 50 V, TrueRMS (pomiar rzeczywistej wartości skutecznej), AV, 1 x moduł VI z 8 przekaźnikami, 1 x miernik uniwersalny VI: wskaźnik miernika uniwersalnego (opcjonalnie) na platformie LabSoft, 1 x 2-kanałowy amperomierz VI: AC, DC, 2 zakresy pomiarowe, 300 ma i 3 A, TrueRMS, AV, 1 x 2-kanałowy woltomierz VI: AC, DC, 9 zakresów pomiarowych, 100 mv to 50 V, TrueRMS, AV, 1 2-/4-kanałowy oscyloskop: szerokość pasma 10 MHz, 25 zakresów czasu, 100 ns/div do 10 s/div, 9 zakresów 20 mv/div do 10 V/div, przerzutnik i przerzutnik wstępny, tryb XY i XT, funkcje kursora, dodawanie i mnożenie funkcji dla 2 kanałów, 1 x regulowany zasilacz napięcia stałego VI 0 10 V, 1 x generator funkcyjny VI: 0,5 Hz 5 MHz, 0 10 V, przebieg sinusoidalny, prostokątny i trójkątny, 1 x generator arbitralny VI, 1 x generator impulsów VI, 1 x moduł VI z 16 wyjściami cyfrowymi, 1 x moduł VI z 16 wejściami cyfrowymi, 1 x moduł z 16 wejściami/wyjściami cyfrowymi: wskaźnik binarny, wyświetlacz liczb szesnastkowych, dziesiętnych, ósemkowych, 1 x zasilacz prądu trójfazowego VI Hz, 0 14 Vrms, 2 A (wymaga CO4203-2B), 1 x regulowany zasilacz prądu stałego VI 3 x (od -20 V do +20 V), 2 A (wymaga CO4203-2B), 1 x zasilacz prądu trójfazowego VI z dodatkowym regulowanym przesunięciem fazowym i częstotliwością taktowania (wymaga CO4203-2B). Zakres dostawy: interfejs, zasilacz sieciowy, kabel sieciowy, kabel USB, płyta CD z oprogramowaniem podstawowym, instrukcja obsługi. Wymagania systemowe: komputer osobisty z systemem operacyjnym Windows(Vista, 7, 8, 8.1, 10) wersja 32 lub 64 bitowa, napęd CD-ROM, gniazdo USB. Lucas Nülle GmbH 10/14

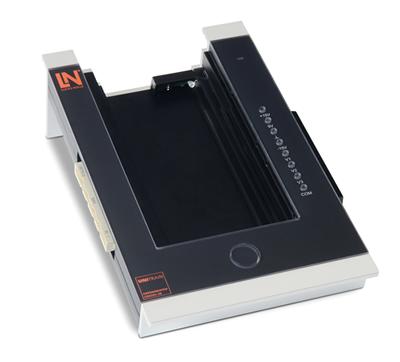

11 9 Stanowisko doświadczalne UniTrain Experimenter CO4203-2B 2 Stanowisko doświadczalne UniTrain-I Experimenter do podłączania do interfejsu UniTrain-I Interface lub do innych stanowisk doświadczalnych. Wyposażenie: moduł sprzęgający do podłączania do interfejsu UniTrain-I- Interface i innych stanowisk doświadczalnych poprzez magistralę UniTrain-I-Bus, przyłącze od magistrali UniTrain-I-Bus dla kart stanowiska doświadczalnego, wysokiej jakości obudowa o aluminiowej podstawie z przednim panelem wykonanym ze wzmocnionego plexi, możliwość zamontowania interfejsu w ramach z szyn o formacie DIN A4, gniazda 2 mm (8 sztuk) udostępniające stałe i zmienne napięcia systemu, zaprojektowany dla podłączania przewodów pomiarowych z wtyczkami 2-mm, uchwyt kart stanowiska doświadczalnego UniTrain-I Experimenter, mechanizm wysuwania kart eksperymentalnych z powracającą sprężyną, uchwyt płytki prototypowej do doświadczeń z okablowanymi elementami i zintegrowanymi układami połączeń, uchwyt miernika uniwersalnego przy zastosowaniu interfejsu podczerwieni (IrDa), wymiary: 29,6 x 19 x 8,6 cm, waga: 1,0 kg. Lucas Nülle GmbH 11/14

12 10 Akcesoria pomiarowe, boczniki i przewody pomiarowe UniTrain SO4203-2J 1 Boczniki na płytce drukowanej, do pomiaru prądu za pomocą wejść analogowych systemu UniTrain. 6 boczników: 2 x 1 Ω, 2 x 10 Ω, 2 x 100 Ω sitodruk do oznaczania oporników, przetworników napięcia i wejść prądowych 24 szt. gniazd 2 mm wymiary: 100 x 40 mm Zestaw przewodów pomiarowych 2 mm (22 szt.) dla UniTrain, w skład którego wchodzi: 8 szt. przewodów pomiarowych 2 mm, długość 15cm, kolor niebieski 4 szt. przewodów pomiarowych 2 mm, długość 15cm, kolor żółty 2 szt. przewodów pomiarowych 2 mm, długość 45 cm, kolor czarny 2 szt. przewodów pomiarowych 2 mm, długość 45 cm, kolor żółty 2 szt. przewodów pomiarowych 2 mm, długość 45 cm, kolor czerwony 2 szt. przewodów pomiarowych 2 mm, długość 45 cm, kolor niebieski 2 szt. przewodów pomiarowych z adapterem 4 mm na 2 mm, długość 50 cm, kolor biały 10szt. wtyków połączeniowych 2mm / 5mm wtyczki 2 mm odstęp wtyków 5 mm kolor biały Lucas Nülle GmbH 12/14

13 Dodatkowo warte polecenia: Pos. nazwa produktu Bestell-Nr. Anz. 11 Multimetr cyfrowy Multi 18 LM Uniwersalny, precyzyjny multimetr laboratoryjny i przyrząd do pomiaru temperatury z interfejsem IR, do wymagających, uniwersalnych pomiarów i rejestracji w edukacji, elektroenergetyce, technice procesowej itp. 4 ¾-pozycyjny miernik uniwersalny, rozdzielczość: ± Kategoria pomiarowa CATII V Podłączenie do systemu UniTrain-I przez interfejs podczerwieni (IrDa) Pomiar rzeczywistej wartości skutecznej (True RMS) Zakresy pomiarowe napięcia i prądu (AC i DC): 300 mv V; 300 µa - 10 A Pomiar db Zakresy pomiarowe rezystancji: 300 Ω - 30 MΩ Zakresy pomiarowe pojemności 3 nf do µf Pomiar częstotliwości do 100 khz, licznik, stoper Zakresy specjalne: C do pomiaru temperatury za pomocą PT100/1000 Test ciągłości obwodów i test diod Automatyczny wybór zakresu i wyłączenie baterii, funkcja Min/Max i Data-Hold ma - bezpiecznik wysokoprądowy na napięcie znamionowe 1000 V Wyświetlacz z paskiem graficznym i podświetleniem tła Zakres dostawy: gumowe etui ochronne, kable pomiarowe, 2 zapasowe bezpieczniki, bateria 9 V, certyfikat kalibracji Lucas Nülle GmbH 13/14
