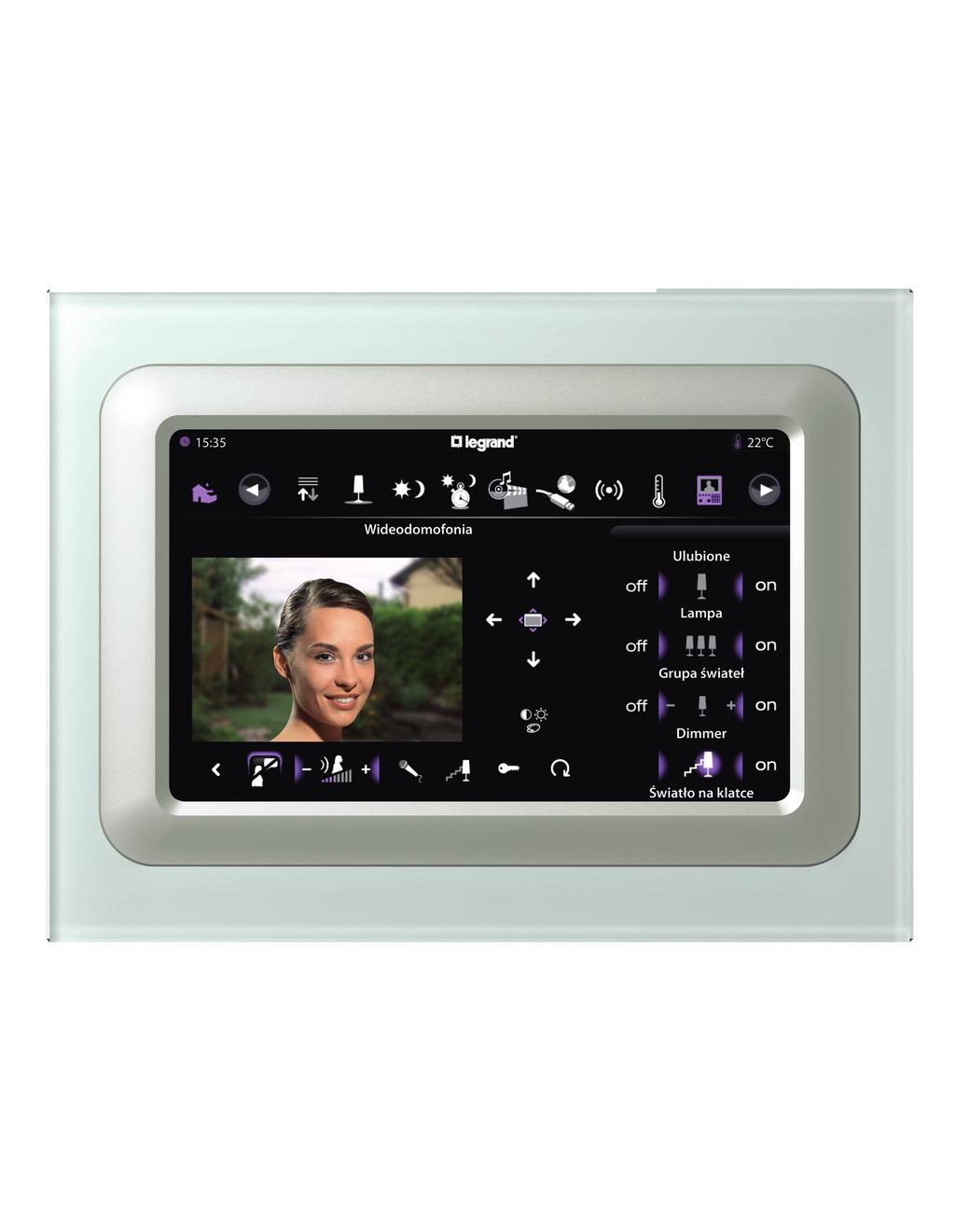

1 Multimedia Touch Screen Instrukcja instalacji 10/09-01 PC

2 2

3 Multimedia Touch Screen Spis treści 1 Wprowadzenie Ostrzeżenia i porady Zawartość opakowania 4 2 Opis Widok z przodu Widok z tyłu 6 3 Instalacja Włożenie płytki Instalacja naścienna z metalową podstawą na wyposażeniu Wymiana baterii 11 4 Konfiguracja Konfiguracja z Oprogramowania Podłączenie do PC 12 5 Dodatek Dane techniczne Wymiary 14 Instrukcja instalacji 3

4 1 Wprowadzenie 1.1 Ostrzeżenia i porady Przed przystąpieniem do instalacji należy uważnie przeczytać niniejszą instrukcję. Gwarancja automatycznie traci ważność wskutek niedbałości, błędnego manewru, niewłaściwego użycia, manipulacji obwodu przez niepowołane osoby. Multimedia Touch Screen: musi być zainstalowany wyłącznie w pomieszczeniach wewnętrznych; nie może być narażony na bryzgi lub krople wody; musi być użyty wyłącznie w 2-przewodowych systemach cyfrowych Legrand. 1.2 Zawartość opakowania Opakowanie zawiera: Multimedia Touch Screen; metalową podstawę do instalacji naściennej; instrukcja instalacji; instrukcję obsługi; CD; ściereczkę do czyszczenia ekranu; jedną kartę SD 512 MB 4

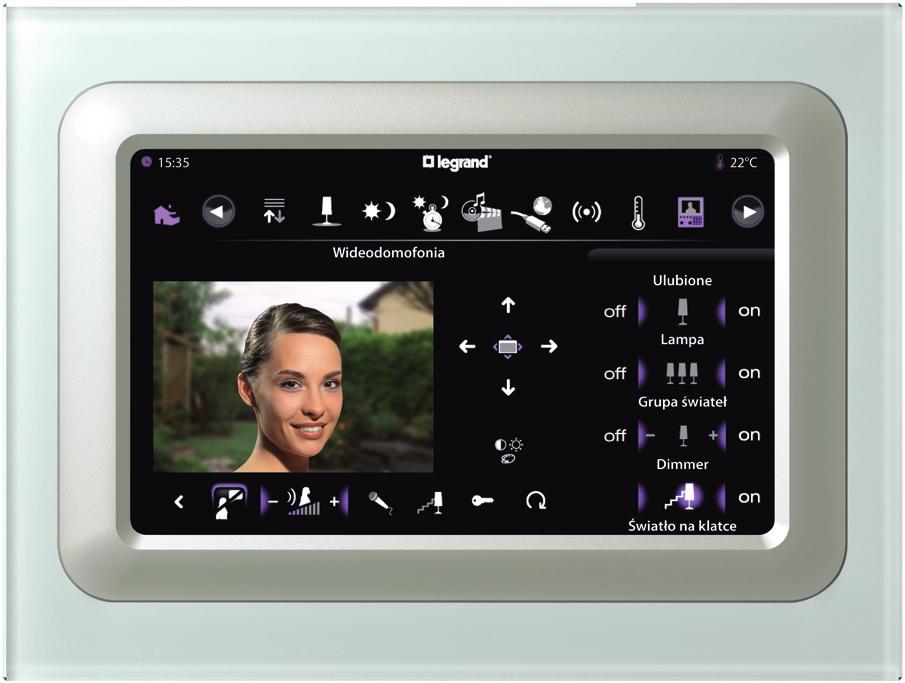

5 2 Opis 2.1 Widok z przodu Multimedia Touch Screen Instrukcja instalacji Złącze USB do WebCam (przyszłe zastosowanie) 2 - Mikrofon 3 - Złącze USB do USB PenDrive i Dongle Wi-Fi (przyszłe zastosowanie) 4 - Złącze mini-usb do połączenia z PC 5 - Złącze Secur Digital memory card (nie HC SD) 5

6 ON OFF 2.2 Widok z tyłu PSTN BUS ETH SCS AUDIO OUT Złącze wyjścia źródła Systemu dźwięku 2 - Złącze RJ45 do połączenia Ethernet 3 - Sygnalizacyjna dioda Led połączenia LAN 4 - Złącze linii telefonicznej PSTN (przyszłe zastosowanie) 5 - Złącze dla BUS/SCS 2 przewody wideo 6 - Złącze zasilania Mikrowyłącznik ON/OFF zakończenia odcinka 8 - Głośniki 9 - Śruba mocujący do klamry 10 - Przycisk przywracający konfigurację fabryczną 11 - Wnęka na baterię 12 - Złącze RS232 do połączenia z PC 6

7 3 Instalacja 3.1 Włożenie płytki Multimedia Touch Screen Instrukcja instalacji

8 3 Instalacja 3.2 Instalacja naścienna z metalową podstawą na wyposażeniu 8

9 Multimedia Touch Screen Kabel ETHERNET 230 Vac Instrukcja instalacji PSTN BUS 2 1 PRI: V~ ma 47/63 Hz SCS: 27 Vdc 600 ma ETH SCS AUDIO OUT BUS/SCS audio Konieczne jest dodatkowe zasilanie za pomocą zacisków 1-2: uważać, by nie odwrócić biegunów. ON OFF Jeśli Multimedia Touch Screen jest ostatnim przedmiotem na odcinku, przesunąć mikrowyłącznik na pozycję ON. Sprawdzić, czy nakrętka znajduje się na dolnej końcówce. 9

10 10 3 Instalacja

11 3.3 Wymiana baterii Po zdjęciu pokrywki włożyć baterie, tak jak to jest pokazane poniżej: Multimedia Touch Screen Instrukcja instalacji NiMh: 7,2 V; 160 mah Ni MH 11

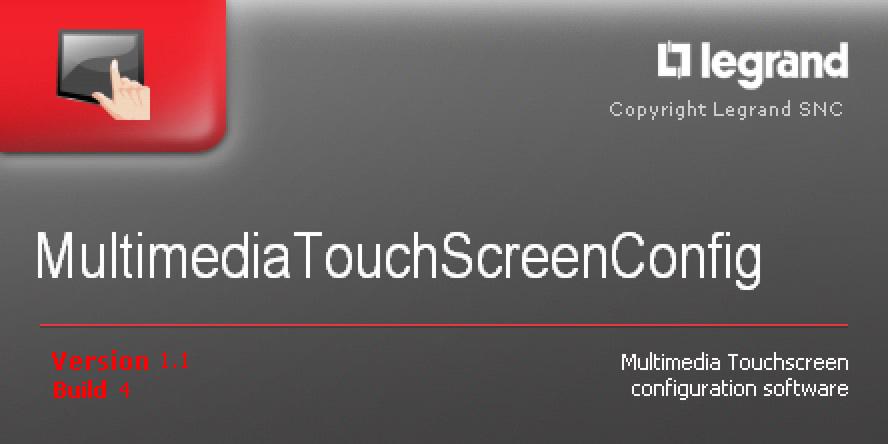

12 4 Konfiguracja 4.1 Konfiguracja z Oprogramowania Multimedia Touch Screen może być skonfigurowany przy użyciu oprogramowania Multimedia- TouchScreenConfig na wyposażeniu. 4.2 Podłączenie do PC Aby otrzymać/przekazać konfigurację dokonaną za pomocą oprogramowania MultimediaTouch- ScreenConfig lub uaktualnić firmware, podłączyć Multimedia Touch Screen do PC przy użyciu kabla USB-mini USB lub złącza szeregowego (492 34) albo za pomocą kabla ethernet. Połączenie USB 12

13 ON OFF ON OFF Połączenie szeregowe Multimedia Touch Screen Instrukcja instalacji PSTN BUS 2 1 ETH SCS AUDIO OUT Połączenie ethernet PSTN BUS ETH SCS AUDIO OUT DC - In 13

14 17 mm 5 Dodatek 5.1 Dane techniczne Zasilanie lokalne (1 2) Vdc Zasilanie z BUS/SCS Vdc Maksymalne pochłanianie lokalne (1 2) 600 ma Maksymalne pochłanianie z BUS/SCS 50 ma Temperatura robocza 5 45 C 5.2 Wymiary 228 mm 305 mm 14

15 Uwagi Multimedia Touch Screen Instrukcja instalacji 15

16 World Headquarters and International Department LIMOGES CEDEX FRANCE : Fax : Legrand zastrzega sobie prawo do zmiany w każdym momencie treści przedstawionej w niniejszej instrukcji i do zakomunikowania w dowolnej formie i trybie dokonanych zmian.
