All-digital. Jednostka rozszerze systemu konferencyjnego. Panel przedni jednostki rozszerze. Panel tylny jednostki rozszerze

Transkrypt

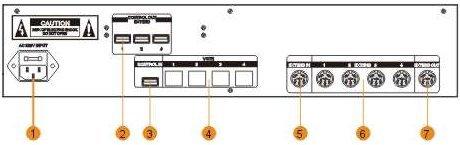

1 Jednostka rozszerze systemu konferencyjnego Jednostki rozszerze systemu konferencyjnego ADCS s konieczne, gdy ilo pulpitów delegatów przekracza 80. Nale y wówczas doda jedn jednostk rozszerze. Struktura oparta o CPU i sprz t oparty o DSP, bardziej niezawodna i szybsza praca. Ca kowicie cyfrowa technika audio, wysoka jako d wi ku. Pe na technika prze cze cyfrowych, tryb po cze punktpunkt, odleg a transmisja nie ma wp ywu na jako d wi ku. Odleg mi dzy dwiema jednostkami do 150m. Funkcja automatycznego testowania. Automatyczne dostosowywanie numeru ID zgodnie z lokalizacj. 2.8 calowy LCD, menu w j z. angielskim. Obs uga PnP Poczwórne wyj cia, do ka dego mo na pod czy 20 szt. pulpitów, zatem wydajno jednostki wynosi maksymalnie 80 pulpitów. Mo liwo rozszerzenia o dodatkowe jednostki. Zasilanie Parametry techniczne jednostki rozszerze Pojemno jednostki Typ sterowania Monta pulpitu RX-K2200, RX-K2300, RX-K2900, RX-K3500, RX-K3600 AC V, 4A ; 50-60Hz Zale ny od ilo ci pod czonych pulpitów, pojedynczy pulpit 25W, maksimum 420W 80 pulpitów wielofunkcyjnych, 100 selektorów kana u, 300 pulpitów g osowania RS-232 / RS485 / USB Big 6 pin DIN, RJ-45, USB Instalacja 19`` Panel przedni jednostki rozszerze 2. Panel przedni jednostki centralnej, stop aluminium. 5. Wy cznik sieciowy z sygnalizacj w czenia. Panel tylny jednostki rozszerze 1. Gniazdo zasilania: AC 220~240V, 4A 50-60Hz Interfejs USB (CONTROL OUT): Do z cza USB mo na pod cza ró ne sterowniki. 3. Interfejs USB (CONTROL IN): Pod czenie jednostki centralnej itd. Do z cza USB mo na pod cza ró ne sterowniki kana owy interfejs VOTE : pod czanie do jednostki osowania przez lini RJ P DIN interfejs cyfrowy (EXTEND IN): po czenie z jednostk centraln systemu konferencyjnego P DIN interfejs cyfrowy (DRAGOMAN): 4 kana owe wyj cie pulpitów konferencyjnych. Mo na pod cza ca e wyposa enie pulpitów konferencyjnych (tej samej serii) oraz urz dzenia osowania indywidualnego, selektor kana ów itd. 7. 6P DIN interfejs cyfrowy (EXTEND OUT): po czenie z interfejsem EXTEND IN nast pnego sterownika rozszerze str. 8

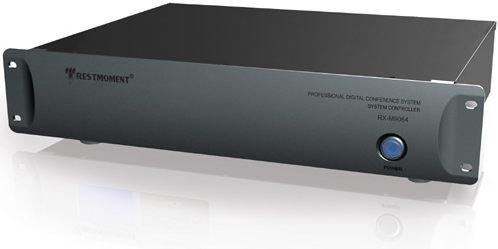

2 Podstawowa jednostka systemu t umacze Ca kowicie cyfrowa technika audio, wysoka jako wi ku. Mo liwo t umaczenia symultanicznego 8/16/64 kana ów. Mo liwo po czenia z systemem dystrybucji na podczerwie. atwe pod czenie pulpitów t umacza, przy maksymalnej liczbie 63. Wspó praca z centraln jednostk sterowania Restmoment. Wiele typów z cz wyj cia audio - wygoda nagrywania. Elegancka obudowa 2U z mo liwo ci monta u w szafie 19. Zgodno z norm IEC W pe ni cyfrowa technika kodowania/dekodowania oraz kompresji/dekompresji. Funkcja blokady kana ów. Funkcja t umaczenia RELAY. Funkcja wyciszania, zapobiega przenoszeniu odg osów t a. Zasilanie Pojemno jednostki RX-M9008, RX-M9016, RX-M9064 AC V, 8A/AC V, 4A ; 50-60Hz Zale ny od ilo ci pod czonych pulpitów, pojedynczy pulpit 25W, maksimum 420W 80 pulpitów wielofunkcyjnych, 100 selektorów kana u Wej cie audio RCAX2-2V p-p; 6.3mm x1-50db ; XLR x 1-50dB Wyj cie audio RCA x 2 2V p - p Impedancja 47KOhm wyj cia Pasmo 20-20KHz SNR 102dB Dynamika 106dB Separacja kana ów 102dB Zniekszta cenia ca kowite < 0.05% Typ sterowania RS-232 / RX-485 Monta pulpitu Big 6 pin DIN ledzenie video osowanie Instalacja Parametry techniczne jednostki systemu t umacze TAK przy wspó pracy z dodatkow jednostk zarz dzaj video TAK przy wspó pracy z dodatkow jednostk zarz dzaj g osowaniem 19`` str. 9

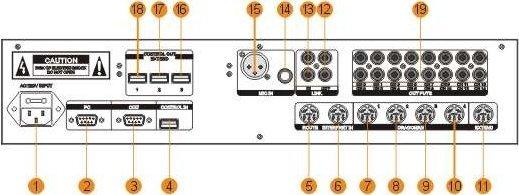

3 Panel przedni podstawowej jednostki systemu umacze 2. Panel przedni jednostki centralnej, stop aluminium. 5. Wy cznik sieciowy z sygnalizacj w czenia. Panel tylny podstawowej jednostki systemu umacze 1. Gniazdo zasilania: wej cie AC V, 8A / AC 220~240V,4A50-60Hz 2. Interfejs RS232 (PC ): Interfejs sterowania za pomoc komputera. 3. Interfejs RS232 (CCU ): Interfejs sterowania z jednostki centralnej. 4. Interfejs USB (CONTROL IN): Mo liwo pod czenia sterowania systemowego. 5. 6P DIN interfejs cyfrowy (ROUTE ): Interfejs cyfrowy jednostki podstawowej systemu dystrybucji na podczerwie. 6. 6P DIN interfejs cyfrowy (INTERPRET OUT ): Interfejs cyfrowy sterownika t umacze, pod cza do INTERPRET IN interfejsu jednostki t umacze symultanicznych kana y 6P DIN interfejsów cyfrowych (DRAGOMAN ): 4 kana owe wyj cie pulpitów t umaczy P DIN cyfrowy interfejs (EXTEND): interfejs cyfrowy sterownika rozszerze, pod cza z portem EXTEND IN jednostki rozszerze. 12. Interfejs audio RCA (LINK OUT): Wyj cie audio sterownika systemu, mo na pod cza do urz dze wzmacniaj cych lub rejestruj cych audio. 13. Interfejs audio RCA ( LINK IN ): Interfejs wej ciowy dodatkowego ród a d wi ku mm gniazdo wej cia mikrofonu. 15. Symetryczne wej cie mikrofonowe interfejsy USB ( CONTROL OUT ): Do interfejsu USB mo na pod czy ró ne sterowniki. 19. (CH00 CH15) Interfejs kana ów: wyj cie dla 16 kana ów. Pod czanie do jednostki dystrybucji w podczerwieni. str. 10

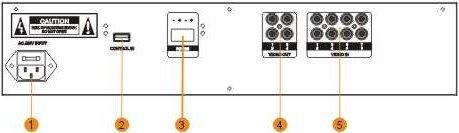

4 Jednostka ledzenia video Jednostka ledzenia video jest modu em systemu konferencyjnego ADCS. Automatyczne ledzenie jest mo liwe we wspó pracy z centraln jednostk steruj. Gdy delegat w cza mikrofon, kamera ledzi lokalizacj mówcy i wy wietla go na sprz cie video. Parametry techniczne jednostki ledzenia video Mo liwo zarz dzania funkcjami ledzenia poprzez centraln jednostk steruj systemu konferencyjnego. Mo liwo wspó pracy 8 kamer jednocze nie. Wbudowana matryca 8x4 kana ów video, atwo zarz dzania sygna em video. ledzenie video ostatnio aktywnego pulpitu. Po wy czeniu aktualnie aktywnego mikrofonu, automatycznie ledzony jest poprzedni. Przy wy czeniu wszystkich mikrofonów nast puje powrót do t a. Kompatybilno z nowymi kamerami. Mo liwo automatycznej korekty ustawie przy zmianie lokalizacji pulpitu. RX-V2200, RX-V2300, RX-V2900, RX-V3500, RX-V3600 Zasilanie AC V, 0,5A ; 50-60Hz 25W Ilo sterowanych kamer 8 Wyj cie video RCA x V p - p Impedancja wyj cia video Pasmo video (-3dB) Typ sterowania osowanie Karta IC Instalacja 75Ohm 30MHz USB TAK przy wspó pracy z dodatkow jednostk zarz dzaj g osowaniem Tak 19`` Panel przedni jednostki ledzenia video 2. Panel przedni jednostki centralnej, stop aluminium. 5. Wy cznik sieciowy z sygnalizacj w czenia. Panel tylny jednostki ledzenia video 1. Zasilanie: gniazdo AC 100~120V, 8A / AC 220~240V, 4A 50-60Hz. 2. Interfejs CONTROL IN: interfejs USB - m liwo pod czenia sterowania systemowego. 3. Interfejs RS485 : pod czany do kamery. czy odpowiednio przewody dodatni i ujemny. 4. Interfejs wyj cia sygna u video (VIDEO OUT): 4 kana y. Pod czanie TV i innych monitorów zewn trznych. 5. Interfejs we cia sygna u video (VIDEO IN): 8 kana ów. Pod czanie kamer. str. 11

5 Jednostka obs ugi osowania Jednostka obs ugi g osowania jest modu em systemu konferencyjnego ADCS, mo e pracowa niezale nie lub wspó dzia z centraln jednostk steruj. Wci ni cie przycisku g osowania wystarcza do logowania i g osowania. System umo liwia ca kowicie anonimowe g osowanie. wietny do wszelkiego rodzaju konwencji, posiedze zarz dów, konferencji wewn trznych, publicznych g osowa, itp. Wsparcie dla PnP. Jedna jednostka obs ugi g osowania mo e wspó pracowa z pulpitami. Mo na rozszerza ich ilo w niesko czono. Funkcje logowania, logowania z opó nieniem, wy wietlanie w czasie rzeczywistym stanu obecno ci. W po czeniu z odpowiednim oprogramowaniem, mo na implementowa g osowanie w wielu formach: Parlamentarne: za/przeciw/wstrzymanie, ustawienia poziomu dla przeg osowania. Ankieta wielokrotny wybór/opinie: 1/ 2/ 3/ 4/ 5, Stopie opinii publiczno ci / stopnie: --/ -/ 0/ +/ ++, mo na ustawia zawarto. Stopniowanie: 0/25/50/75/100, uczestnik jako redni amek. Z poziomu centralnej jednostki steruj cej lub pulpitu przewodnicz cego mo na aktywowa logowanie i g osowanie w trybie offline. Wynik pokazany b dzie na jednostce centralnej i ekranach LCD delegatów. Zliczenie wyników g osowania w 1 sekund. Mo liwo logowania kart IC, identyfikacja poziomu/wa no ci delegata. Parametry technicznee jednostki osowaniaa Zasilanie Pojemno jednostki Typ sterowania Monta pulpitu RX-B2200, RX-B2300, RX-B2900, RX-B3500, RX-B3600 AC V, 0,5A ; 50-60Hz Zale ny od ilo ci pod czonych pulpitów, pojedynczy pulpit 25W, maksimum 420W pulpitów USB Big 6 pin DIN, RJ-45 Instalacja 19`` Panel przedni jednostki obs ugi g osowania 2. Panel przedni jednostki centralnej, stop aluminium. 5. Wy cznik sieciowy z sygnalizacj w czenia. Panel tylny jednostki obs ugi g osowania 1. Zasilanie: wej cie AC 120V, 8A / AC 220~240V, 4A 50-60Hz. 2. Interfejs RS232(PC): interfejs sterowania z komputera. 3. Interfejs RS232(CCU): interfejs sterowaniaa z jednostki centralnej. 4. Interfejs USB (CONTROL IN):interfejs USB - mo liwo pod czenia sterowania systemowego. 5. Interfejs VOTE: 4 kana y wyj ciowe do pulpitów osowania. str. 12

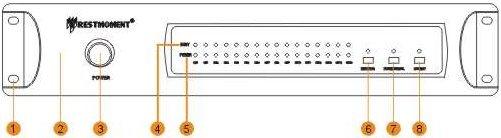

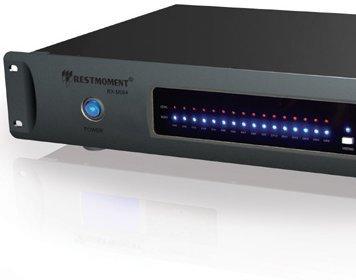

6 Jednostka dystrybucji w podczerwieni Nowa, ca kowicie cyfrowa technologia d wi ku w jednostce dystrybucji IR, wbudowane DSP, pr dko przetwarzania do 100MIPS. Cyfrowa technika stabilizacji cz stotliwo ci. jedna jednostka mo e sterowa maksymalnie 64 kana ami bez przes uchów i zak óce. Automatyczne sterowanie poziomem, regulowana czu wej, poziom wyj cia w fazie Wiele trybów pracy, nadaje si do ró nych zastosowa. Tryb konferencyjny odbiorniki mog odbiera niezale nie sygna y z poszczególnych kana ów. Tryb awarii: wszystkie odbiorniki odbieraj zewn trzny sygna alarmu. Tryb swobodny: wszystkie odbiorniki odbieraj tylko zewn trzny sygna muzyki. Wy wietlacz LED pokazuje stan pracy kana ów, tryb pracy i poziom wej ciowy w czasie rzeczywistym. 4 wyj cia BNC sygna u cyfrowego, d ugi kabel nie wp ywa na jako sygna u. Ka dy kana mo na czy z 4 promiennikami. Obudowa wed ug mi dzynarodowych standardów, do monta u w szafach 19. Wymiary 430x325x99mm Waga 8kg RX-M004XP, RX-M008XP, RX-M016XP Kana y 4 / 8 / 16 / 64 Modulacja FM Pasmo IR 2-13MHz Przetwarzanie audio IR-DSP Pasmo przenoszenia audio Hz Zniekszta cenia <0.2% SNR >86dB Napi cie zasilania AC 110 / 230V ; 50-60Hz Poziom wej cia 2V p-p Impedancja wyj cia 32 Ohm Wej cie audio syst. konferencyjnego Wej cie audio - awaryjne Wej cie audio - uniwersalne Wyj cie cyfrowe Wy wietlacz LED RCA x 2 RCA x 2 RCA x 2 BNC x 4 wska nik kana u / wska nik poziomu Panel przedni jednostki dystrybucji w podczerwieni 1. Otwór mocuj cy do stojaka Panel przedni jednostki g ównej, stop aluminium 3. Wy cznik, z lampk sygnalizacyjn 4. Wska nik poziomu kana u aktywnego 5. Wska nik zaj to ci: wieci, gdy kana zaj ty 6. Tryb konferencji: klucz wyboru audio (niebieski) 7. Tryb swobodny: klucz wyboru d wi ku VCD/DVD (pomara czowy) 8. Tryb alarmowy: klucz d wi ku alarmu (czerwony) Panel tylny jednostki dystrybucji w podczerwieni 1. TX I TX IV: wyj cie 4 kana ów do promienników podczerwieni. 2. Tryb awarii: awaryjne wej cie audio. 3. Tryb swobodny: wybór wej cia audio VCD/DVD. 4. Tryb konferencyjny: wybór kana u (CH00-CH15). 5. Bezpiecznik. 6. Gniazdo zasilania: wej cie AC V, 4A 50-60Hz. str. 13
