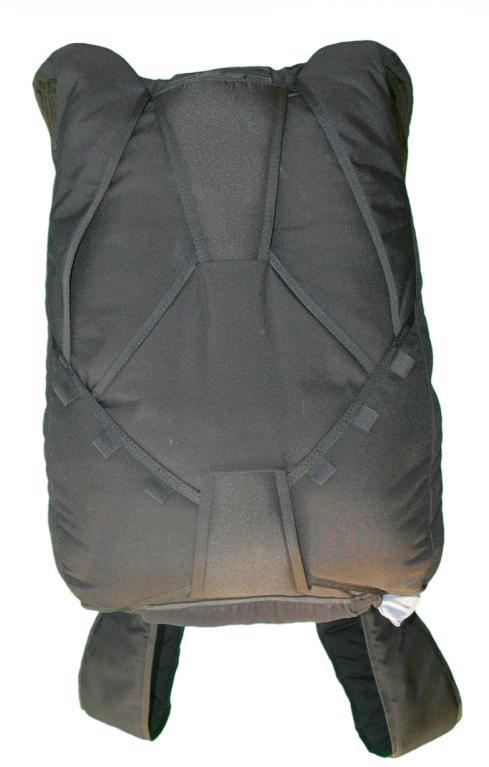

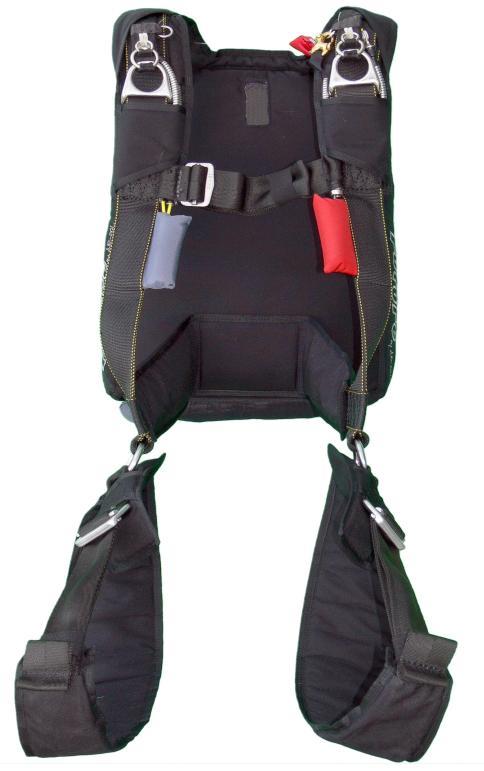

1 KARTA KATALOGOWA 1. PEŁNA NAZWA UiSW: Spadochron Feniks II treningowy. Nazwa handlowa: FENIKS Future 2. NUMER INDEKSOWY: 3. NUMER UN, KOD KLASYFIKACYJNY (WG ADR): Nie dotyczy. 4. WIDOK OGÓLNY UiSW (ZDJĘCIE): 5. PRZEZNACZENIE LUB ZASTOSOWANIE: FENIKS Future to zestaw spadochronowy przeznaczony do wykonywania skoków przez skoczków, którzy opanowali technikę skoku z wolnym otwarciem. Budowa zestawu daje

2 maksymalny komfort skoczkowi w trakcie wykonywania skoku. Konfiguracja zestawu w zakresie doboru czasz spadochronów zależy od oczekiwao zamawiającego. Zestaw spełnia wszystkie wymagania stawiane dla tego typu sprzętu w sporcie spadochronowym i stanowi doskonały zestaw dla instruktorów spadochronowych. 6. OPIS UiSW I JEGO WYPOSAŻENIE: Zestaw FENIKS Future wykonany jest w klasycznym układzie plecy-plecy ze zintegrowaną uprzężą, przedział spadochronu zapasowego znajduje się w górnej części pokrowca i wykonany jest z podwójnej warstwy tkaniny. Zamykany jest jedną zawleczką i pętlą zamykającą przechodzącą kolejno przez dwa wewnętrzne wyłogi, spadochron wyciągający i cztery zewnętrzne wyłogi. Wyłóg/klapa przykrywająca zawleczkę opcjonalnie może posiadad wizjer do łatwej kontroli jej położenia. Pokrowiec posiada trzy niezależne systemy otwarcia przedziału spadochronu zapasowego: uchwyt wyzwalający, system RSL (Reserve Static Line), automat typu AAD do którego zamontowania jest przygotowany. Przedział spadochronu głównego znajduje się w dolnej części pokrowca i wykonany jest z podwójnej warstwy tkaniny. Posiada cztery wyłogi z oczkami i zamykany jest dzięki wymiennej pętli zamykającej umieszczanej w dolnym wyłogu przedziału. Uprząż jest zintegrowana z pokrowcem. Jej częśd plecowa i ramieniowa znajduje się wewnątrz pokrowca. Na taśmach pionowych mocowane są wewnętrznie uchwyty: z lewej strony metalowy lub tekstylny z wypełnieniem, wyzwalający spadochron zapasowy oraz z prawej strony tekstylny z wypełnieniem, uchwyt wyczepiający czaszę główną. Elementy metalowe uprzęży wykonane są ze stali powlekanej lub opcjonalnie ze stali nierdzewnej w zależności od zamówienia. Zestaw standardowo wykonany jest w kolorze czarnym, może jako opcja występowad w innych kolorach. ELEMENTY ZESTAWU SPADOCHRONOWEGO FENIKS Future: Miękki spadochron wyciągający spadochronu głównego Taśma łącząca miękkiego spadochronu wyciągającego. Osłona czaszy spadochronu głównego Czasza spadochronu głównego wraz z linkami i sliderem Taśmy nośne spadochronu głównego Uchwyty sterownicze spadochronu głównego Uchwyt wyczepiający czaszę główną Taśmę systemu RSL Uprząż/Pokrowiec Uchwyt wyzwalający spadochron zapasowy Sprężynowy spadochron wyciągający spadochronu zapasowego Wolna osłona czaszy zapasowej wraz taśmą łączącą Czasza spadochronu zapasowego wraz z linkami i sliderem Uchwyty sterownicze spadochronu zapasowego Automat spadochronowy CYPRES 2 EXPERT - opcja Torba transportowa - opcja

3 System otwarcia spadochronu głównego: Ręcznie wyrzucany, miękki spadochron wyciągający umieszczony na dolnej ścianie pokrowca (BOC). System otwarcia spadochronu zapasowego: Uchwytem wyzwalającym otwierającym wyłogi pokrowca za pośrednictwem linki stalowej i zawleczki. Poprzez system RSL. Pokrowiec otwiera wyczepiona czasza główna poprzez taśmę RSL. Przez automat CYPRES. CZASZA GŁÓWNA: tunelowa, typu latające skrzydło, przedział wielkości: 11,14-22,30 m² ( sq. ft) (rozmiar zależy od zamawiającego). System porządkowania i spowalniania otwarcia stanowi slider. CZASZA ZAPASOWA: tunelowa, typu latające skrzydło, przedział wielkości 11,70-23,50 m² ( sq. ft) (rozmiar zależy od zamawiającego), wykonana z tkaniny typu F111. System porządkowania i spowalniania otwarcia stanowi slider. AUTOMAT SPADOCHRONOWY (AAD): firma Air-Pol rekomenduje wyposażenie spadochronu w automat CYPRES ZASADNICZE DANE TAKTYCZNO-TECHNICZNE: Lp. Parametr Dane JM Dopuszczalna prędkośd statku powietrznego podczas skoku z natychmiastowym otwarciem liną wyciągającą z km/h przymocowana osłoną. Minimalna bezpieczna wysokośd skoku (lina wyciągająca z przymocowana osłoną) 300 m Czasza główna typu latające skrzydło Powierzchnia czaszy głównej 11,14 22,30 m sq. ft. Maksymalne obciążenie w zależności rozmiaru zastosowanej czaszy kg Ilośd komór czaszy głównej 7 lub 9 Czasza zapasowa typu latające skrzydło Powierzchnia czaszy zapasowej 11,70 23,50 m sq. ft. Maksymalne obciążenie w zależności rozmiaru zastosowanej czaszy 81,2 130 kg Ilośd komór czaszy zapasowej 7 lub 9

4 8. PODSTAWOWE NORMY EKSPLOATACYJNE: Norma eksploatacji:... według stanu technicznego nie dłużej niż 20 lat Przegląd techniczny (PT):... co 1 rok 9. INSTRUKCJE EKSPLOATACYJNE: Opis techniczny oraz instrukcja składania i użytkowania spadochronu FENIKS Future nr Katalog części zamiennych spadochronu FENIKS Future Metryka spadochronu" - na każdy egzemplarz sprzętu. Instrukcja napraw i remontów Nr " lub Lot. 1749/ WYMAGANIA DOTYCZĄCE UŻYTKOWANIA, OBSŁUGIWANIA, NAPRAW, PRZECHOWYWANIA, MASKOWANIA I TRANSPORTOWANIA: WYMAGANIA DOTYCZĄCE UŻYTKOWANIA, OBSŁUGIWANIA I NAPRAW. Użytkowad i obsługiwad tylko zgodnie z Opisem technicznym oraz instrukcją składania i użytkowania spadochronu FENIKS Future nr Dla zapewnienia poprawnej eksploatacji i użytkowania sprzętu stosuje się następujące rodzaje obsług: przegląd techniczny (PT) realizowane raz w roku, dodatkowo w przypadku wyjazdu i powrotu wyposażenia z operacji, dwiczeo zagranicznych lub misji wojskowych; Naprawy realizowad tylko i wyłącznie w autoryzowanym serwisie producenta lub w oparciu o posiadane zasoby warsztatowe pod warunkiem posiadania właściwego oprzyrządowania i przeszkolonego personelu technicznego. WYMAGANIA DOTYCZĄCE PRZECHOWYWANIA. Przechowywad w warunkach magazynowych, zgodnie z przepisami dotyczącymi magazynowania i przechowywania sprzętu spadochronowo-desantowego obowiązujących w SZ RP. WYMAGANIA DOTYCZĄCE MASKOWANIA I TRANSPORTOWANIA. Spadochron należy transportowad w oryginalnym opakowaniu (torbie) wszystkimi rodzajami transportu lądowego, morskiego i powietrznego na dowolną odległośd. Transport urządzenia podczas przemieszczania do i z rejonów misji zagranicznych powinien odbywad się w zamkniętym pojemniku transportowym (sztywnym). 11. WYMAGANIA DOTYCZĄCE KONIECZNOŚCI TWORZENIA ZAPASÓW TECHNICZNYCH ŚRODKÓW MATERIAŁOWYCH: Zgodnie z normami obowiązującymi w SZ RP dla podobnej klasy sprzętu.

5 12. WYMAGANIA NORMATYWNO-ETATOWE: Zgodnie z regulacjami w SZ RP. 13. ZLECENIODAWCA: Szefostwo Wojsk Aeromobilnych ul. Krajewskiego 3/ Warszawa 14. INSTYTUCJA PROWADZĄCA PRACĘ ROZWOJOWĄ LUB WDROŻENIOWĄ: Air-Pol Sp. z o. o. ul. Olszankowa Legionowo 15. ROK ROZPOCZĘCIA PRODUKCJI SERYJNEJ (DOSTAW DO WOJSK): Rozpoczęcie dostaw spadochronu Feniks II: 2003 rok. 16. CENA SPRZĘTU W ROKU ROZPOCZĘCIA PRODUKCJI SERYJNEJ (DOSTAW DO WOJSK): Cena spadochronu Feniks II: PLN 17. KOD CPV WSPÓLNY SŁOWNIK ZAMÓWIEO: Nie dotyczy. 18. WYMAGANIA DOTYCZĄCE ZABEZPIECZENIA METROLOGIOCZNEGO: Przyrządy pomiarowe stosowane w procesie obsługi i remontów podlegają obowiązkowej kontroli metrologicznej na zasadach i w okresach określonych dla przyrządów pomiarowych przeznaczonych na cele obronności paostwa. 19. INNE USTALENIA: Brak
