NOWE TECHNOLOGIE WYNALAZKI WZORNICTWO PRZEMYSŁOWE. DOKUMENTACJA WZORU PRZEMYSŁOWEGO Wp 4443

Transkrypt

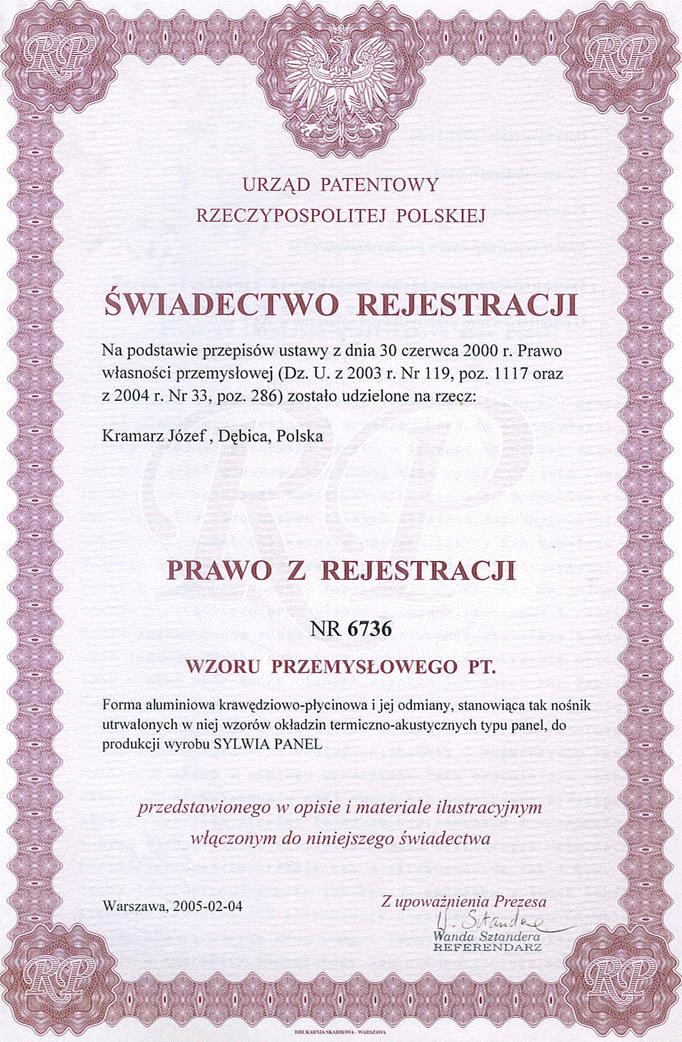

1 NOWE TECHNOLOGIE WYNALAZKI WZORNICTWO PRZEMYSŁOWE DOKUMENTACJA WZORU PRZEMYSŁOWEGO Wp 4443 FORMA aluminiowa krawędziowo-płycinowa i jej odmiany,stanowiąca tak nośnik utrwalonych w niej wzorów okładzin termiczno-akustycznych typu panel,do produkcji wyrobu SYLWIA PANEL PRAWO z REJESTRACJI nr BADANIA OPRACOWANIA WDROśENIA OCHRONA LICENCJE

2 Dokumentacja zgł. wzoru przemysłowego - Wp z dnia r.- opis - str.1 Forma aluminiowa krawędziowo-płycinowa i jej odmiany, stanowiąca tak nośnik utrwalonych w niej wzorów okładzin termiczno-akustycznych typu panel, do produkcji wyrobu "SYLWIA PANEL" Przedmiotem wzoru przemysłowego jest jego siedem (7) odmian formy aluminiowo-płycinowej przeznaczonej do przemysłowej i wysoce wydajnej produkcji wyrobu w postaci okładziny ściennej typu panel o nazwie handlowej tego wyrobu "Sylwia Panel". Formy w ich kolejnych odmianach, stanowią i są nośnikiem tak utrwalonych w nich wzorów róŝnych okładzin ściennych albo/i innych typu panel skończony w postaci listwy lub kasetonu o funkcji uŝytkowej termicznej,akustycznej i wykończeniowej. Formy w swych odmianach i konstru- kcji dzielą się na jednostronne i dwustronne oraz proste i łamane zawiasami i róŝnie. Formy jednostronne posiadają jednostronnie utrwalony w niej wzór jednego wyrobu natomiast dwustronne,dwustronnie utrwalony w niej wzór dwóch róŝnych wyrobów lub dwóch tak samych. Formy jedno lub dwustronne proste pozwalają na/i produkcję z nich jednego lub dwóch wzorów panela,listwy lub kasetona. Formy łamane,zawiasami wzdłuŝnie,skośnie i poprzecznie tak rozmieszczonymi w miejscu przecięcia form pozwalają w zaleŝności od utrwalonego w niej wzoru tak powstałego przecinaniem i łączeniem płyciny formy,na wyprasowanie i usunięcie z niej kaŝdego wzoru wyrobu, zwłaszcza formowanego czterostronnie lub sześciostronnie tak z okleinowaniem jak i bez. Formy jednostronne proste lub łamane składane z dwóch tak/i prostych,łamanych lub przemiennie stronami z wzorem utrwalonym do siebie tworzą nową postać formy i wzoru w niej utrwalonego o kształcie zamkniętego lub półzamkniętego naczynia.tak powstałe naczynie z dwóch form (foremników) tworzy trzy następne,kolejne odmiany wzoru formy aluminiowo-płycinowej. Formy w swych odmianach jako wytwór i przedmiot mogą tak/i być wytwarzane w sposób przemysłowy jako kształtowniki lub rzemieślniczy metodą dzielenia i łączenia kształtowników na nowej płycinie,metodą na zawias,metodą na trwałe czy odlewu. Cechą istotną wzoru przemysłowego i jego kolejnych odmian w tym znamiennie ją wy- Dokumentacja zgł. wzoru przemysłowego - Wp z dnia r.- opis - str.1

3 Dokumentacja zgł. wzoru przemysłowego - Wp z dnia r.- opis - str.2 róŝniającą i odróŝniającą jest kształt wewnętrzny formy jednostronnej, dwustronnej i złoŝonej ustalony linią konturów przekroju poprzecznego form tak zawarty od punktu (a) do punktu (b) podstawy lub wierzchołka formy oraz od punktu (a) poprzez (b i a) do punktu (b) w/i formie złoŝonej z dwóch foremników,tj.form jedno lub dwustronnych. Formy jednostronne i dwustronne korzystnie wykonane są jako kształtowniki aluminiowe w postaci i kształcie listwy szerokości zewnętrznej stałej i długości róŝnej od 2.5 do 6 metrów oraz wysokości róŝnej,zaleŝnej od wykonywanego wyrobu. Formy jednostronne i dwustronne do produkcji kasetonu mają kształt kwadratu,zaleŝny wymiarami zewnętrznymi i wewnę- trznymi od wykonywanego nimi wyrobu,wykonywane rzemieślnicze. Tak wykonane formy kształtem i zwłaszcza linią wewnętrzną jej konturów wewnętrznych utrwalają sobą i w sobie jako tzw. nośnik,wzór wykonywanego nią wyrobu w postaci listwy, kasetonu i słuŝą tak do jego kopiowania lub/i zwielokrotnienia. Siedem odmian podstawowych wzoru przemysłowego formy,fig.1,2,3,4,5,6 i 7 pozwala w zaleŝności od konfiguracji złoŝeń z nich na tworzenie dalszych, minimum trzech odmian ich wzoru. Nadto, płycina kaŝdej z form moŝe być metodą wybrania Fig.3 lub metodą dodania Fig.4 wzbogacona o dodatkową linię,wzór. Ponadto,płycina płaska lub wybrana kaŝdej z form moŝe być i stanowi bazę dla dodawania dodatkowej płyciny (wkładki) tak tworzącej i zmieniającej kształt wewnętrzny formy Fig.6 i 8. Oznacza to,ŝe odmiany podstawowe wzoru przemysłowego formy w swej uniwersalności pozwalają na produkcję kaŝdego wyrobu w postaci płytki,listwy,kasetona wzbogacanego na swej powierzchni płaskiej dowolnym ornamentem tak wklęsłym jak i wypukłym czy mieszanym wklęsło-wypukłym,podnoszącym jego walor. Nadto, pozwala ją na produkcję w/wwyrobów, tak tapicerowanych. Wzór NR.4 formy jednostronnej,przedstawiony w rysunku Fig.4 o prostej płycinie bez wzbogacenia wykorzystywany był/będzie do produkcji utrwalonego w niej wzoru zdobniczego W 7644 wg. sposobu P oraz metody P w/i sposobie P Dla wzoru wyrobu pt. Płytka panelowa,chronionego świadectwem ochronnym NR i autorskim NR 5800 o nazwie handlowej w/i czasie obrotu nim SYLWIA PANEL wydano uprawnionemu dwie Oceny Higieniczne Nr B-482/94 przez PZH Dokumentacja zgł. wzoru przemysłowego - Wp z dnia r.- opis - str.2

4 Dokumentacja zgł. wzoru przemysłowego - Wp z dnia r.- opis - str.3 dla okładziny ściennej SYLWIA PANEL w okleinach z drzew oraz sztucznej skóry. Wzór NR.1 formy jednostronnej, przedstawiony w rysunku Fig.1 jako kształtownik,tak stanowiący tajemnicę wykonywany był i będzie wg.matrycy A-6298 uprawnionego jej twórcy/właściciela. Wzór NR. 7 formy dwustronnej, przedstawiony w/na rysunku Fig.7 jako kształtownik,tak stanowiący tajemnicę,wykonywany był i będzie wg.matrycy A- 6365,uprawnionego jej twórcy/właściciela. Wzór NR.1 formy jednostronnej, przedstawiony w rysunku Fig.1 o prostej płycinie bez wzbogacenia, wykorzystywany był/będzie do produkcji utrwalonego w niej wzoru NR.1 wzoru przemysłowego W-18948,wytworu wg.wynalazku P ,me- todą P a takŝe sposobem P dla uŝytku i na potrzeby wg P Wzór NR.2 formy jednostronnej,przedstawiony w rysunku Fig 2 o prostej płycinie bez wzbogacenia,wykorzystywany był/będzie do produkcji utrwalonego w niej wzoru NR.2 sposobem P oraz me- todą P dla uŝytku,zastosowań,potrzeb P Wzór NR.3 formy jednostronnej,przedstawiony w rysunku Fig.3 o prostej lub wzboga- conej płycinie,wykorzystywany był/będzie do produkcji utrwalonego w niej wzoru NR.3 sposobem P oraz metodą P dla uŝytku, zastosowań,potrzeb P Wzór NR.4 formy jednostronnej,przeds- tawiony w rysunku Fig.4 o wzbogaconej płycinie,wykorzystywany będzie dodatkowo dla/i produkcji wyrobu o podniesionych walorach estetycz- nych tegoŝ produkowany tak wg.p , P i na potrzeby P Wzór NR.5 formy jednostronnej,łamanej zawiasami wg.lini AA i przedstawiony w rysunku Fig.5 o prostej płycinie bez wzbogacenia wykorzystywany będzie do produkcji wzoru NR.5 stanowiącego wierną kopię wzoru przemysłowego W i okleinowania wzoru W wg.p , P na potrzeby P Wzór NR.6 formy jed- nostronnej,przedstawiony w rysunku Fig.6 o prostej płycinie bez wzbogacenia,wykonywany metodą rzemieślniczą,wykorzystywany będzie do produkcji kasetona,panela W 7644 i płytki panelowej NR oraz wzoru NR.6 w wersji tak powstałej z połączenia brzegowo-płycinowego W z/i W 7644 dla podniesienia jej walorów estetycznych lub funkcjonalnych tapicerowaniem dodatkowym wg.p oraz P Wzór NR.7 formy dwustronnej,przedstawiony w rysunku Fig.7 ma dwu- Dokumentacja zgł. wzoru przemysłowego - Wp z dnia r.- opis - str.3

5 Dokumentacja zgł. wzoru przemysłowego - Wp z dnia r.- opis - str.4 stronnie utrwalone i odmienne wzory wyrobu NR.2 i NR.3 do ich produk- cji razem lub oddzielnie w jednym cyklu i był oraz będzie wykorzystywany do produkcji wzorów wyrobu NR.2 i NR.3 wg. sposobu P , metody P i zastosowań w P Wspólną, niezmienną cechą istotną wzoru przemysłowego w jego odmianach NR.1, NR.2, NR.3, NR.4 i NR.7 jest stała szerokość w/i wymiarach zewnętrznych formy oraz stała szerokość wewnętrzna formy zawarta w linii prostej pomiędzy punktami "a" i "b". Cecha ta pozwala na składanie, róŝnie stronami w róŝnej kolejności kolejnych odmian wzoru w róŝnie stworzone naczynie lub ich sztaplowanie dla potrzeb i wielkości cyklu produkcyjnego. Nadto, pozwala z odmian form jednostronnych NR.1,NR.2,NR.3 i NR.4 tworzyć nowe i róŝne formy dwustronne poprzez ich złoŝenie i złączenie plecami dla potrzeb dalszych wielkości/cyklu. Forma aluminiowa krawędziowopłycinowa i jej odmiany, stanowiąca tak nośnik utrwalonych w niej wzorów okładzin termiczno-akustycznych typu panel, do produkcji wyrobu SYLWIA PANEL została stworzona wraz z w/w prawami własności intelektualno-przemysłowej na potrzeby i dla NOWEJ TECHNOLOGII Produkcji Okładzin Ściennych Termiczno-akustycznych typu PANEL oraz/i innych nie ujawnionych w niniejszym opisie a dotyczących tak sfery obejmującej zwłaszcza właściwości akustycznych wyrobu. Nadto, została stworzona na potrzeby i dla NOWEJ TECHNOLOGII PRODUKCJI OGRZEWANIA PODŁOGOWEGO w postaci P , W oraz innych objętych nadal tajemnicą w braku ich zgłoszenia. Dokumentacja zgł. wzoru przemysłowego - Wp z dnia r.- opis - str.4

6 Dokumentacja zgł. wzoru przemysłowego - Wp z dnia r.- opis - str.5 ZastrzeŜenia ochronne 1.Forma aluminiowa krawędziowo-płycinowa i jej odmiany,stanowiąca tak nośnik utrwalonych w niej wzorów okładzin termiczno-akustycz- nych typu panel,do produkcji wyrobu "Sylwia Panel",znamienna tym, Ŝe wykonana jest w kształcie listwy prostopadłościennej lub płaskiego sześcianu w której jednostronnie lub dwustronnie,wewnętrznie ustalo- no linią ciągła zawartą pomiędzy punktami (a) i (b) kształt wewnętrzny formy,jej odmian wzoru NR.1,NR.2,NR.3,NR.4,NR.5,NR.6 i NR.7 jak pokazano w ich analogicznym przekroju poprzeczno-pionowym,odpo- wiednio na załaczonym rysunku w fig.1,fig.2,fig.3,fig.4,fig.5,fig.6 i fig.7, tak odpowiadający odbiciu,kopii czy odlewowowi produkowanego nią wyrobu w postaci modułu okładziny ściennej lub sufitowej albo podło- gowej o funkcji wykończeniowo-róŝnej. 2.Forma według zastrz.1,znamienna tym,ŝe jej odmiany NR.1,NR.2, NR.3,NR.4 i NR.7 mają stałą szerokość zewnętrzną,zawartą tak w lini prostej pomiędzy punktami (a) i (b) istotną w cyklu produkcyjnym mo- dułu oraz jego składania,łączenia i uŝytkowania. 3.Forma według zastrz.1,znamienna tym,ŝe jej odmiany a zwłaszcza NR.5 mogą i jest łamana zawiasami wzdłuŝnie i według lini przecięcia AA jak pokazano w rysunku i na fig.5 tegoŝ. 4.Forma według zastrz.1,znamienna tym,ŝe jej odmiany a zwłaszcza NR.6 mogą i jest dodana płyciną dodatkową tak tworzącą i zmieniają- cą kształt wewnętrzny formy o linię dodatkową w postaci wklęsło-wy- pukłych wybrań lub dodań zdobniczych jak pokazano w rysunku i na fig.6 tegoŝ,dodanego wkładką fig.8. 5.Forma według zastrz.1,znamienna tym,ŝe jej odmiany podstawowe mogą metodą złoŝenia stronami wybranymi o lini trwale ustalonej tworzyć nowe i dalsze odmiany wzoru tak powstałe w wyniku ich złoŝenia o kształcie wewnetrznie ustalonym i według lini ciągłej wewnętrznie zawartej pomiędzy punktami (a) poprzez (b i a) do punktu (b) tak two- rzących zamknięte lub nie naczynie o kształcie wewnętrznie,dookólnie ustalonym wzorami złoŝonych ściśle form,zwłaszcza NR.1,NR.2,NR.3, NR.4 i NR.7. Dokumentacja zgł. wzoru przemysłowego - Wp z dnia r.- opis - str.5

7 Dokumentacja zgł. wzoru przemysłowego - Wp z dnia r.- opis - str.6 6.Forma według zastrz.1,znamienna tym,ŝe odmiany wzoru NR.1,NR.2 NR.3,NR.4,NR.5 i NR.6 złoŝone i połączone plecami mogą i tworzą nowe i dalsze odmiany wzorów form dwustronnych jak i o funkcji po- dobnej do wzoru NR.7,przedstawionego w fig.7. 7.Forma według zastrz.1,znamienna tym,ŝe wraz z innymi ujawnionymi przedmiotami praw tworzy i wchodzi w skład NOWEJ TECHNOLOGII PRODUKCJI OKŁADZIN ŚCIENNYCH termiczno-akustycznych typu PANEL oraz częściowo NOWEJ TECHNOLOGII PRODUKCJI OGRZEWANIA PODŁOGOWEGO stworzonych na potrzeby rynku. (orginał ze zgłoszenia wzoru przemysłowego Wp 4443) JJK Dokumentacja zgł. wzoru przemysłowego - Wp z dnia r.- opis - str.6

8 Dokumentacja zgł. wzoru przemysłowego - Wp z dnia r.- opis - str.7 RYSUNEK odręczny - kopia z dokumentacji Wp 4443 Dokumentacja zgł. wzoru przemysłowego - Wp z dnia r.- opis - str.7

9
