1 (12) OPI S OCHRONN Y WZORU PRZEMYSŁOWEGO (19) PL (11 ) 4422 (21) Numer zgłoszenia: (51) Klasyfikacja : (22) Dat a zgłoszenia: (54) Przybó r do pisania i rysowania (30) Pierwszeństwo : (IT ) 2002/ (73) Uprawnion y z rejestracj i wzoru przemysłowego : QUADRINVEST S.p.A., Settimo Torinese /Torino/, (IT ) (45) O udzieleni u praw a z rejestracj i ogłoszono: WU P 03/200 4 (72) Twórca(y) wzoru przemysłowego : Lecce Giovanni, Settimo Torinese, (IT )

2 Przybór do pisania i rysowania Przedmiotem wzoru przemysłowego jest przybór do pisania i rysowania. Cechami nowymi przyboru są jego wygląd zewnętrzny i oryginalna charakterystyczna postać. W szczególności niniejszy wzór przemysłowy dotyczy cech charakterystycznych przyborów do pisania i rysowania, takich jak długopisy lub pióra, z wszelkiego rodzajami wymiennymi wkładami zapasowymi. Przybór do pisania i rysowania wykonany jest z tworzywa sztucznego lub innych odpowiednich materiałów. Przybór do pisania i rysowania charakteryzuje się tym, że posiada, w swej górnej części końcowej, kołnierz kształtowy nałożony na korpus rurowy i częściowo przykryty klipsem, który przechodzi swym zasadniczo przylegającym zagięciem od górnego końca w kierunku do dołu. Podane wyżej, jak również inne szczególne cechy niniejszego wzoru przemysłowego omówione są dokładniej w odniesieniu do załączonego rysunku, o proporcjach wymiarowych przedstawionych tytułem nie ograniczającego przykładu wykonania, na którym fig. 1 przedstawia przybór do pisania i rysowania w widoku perspektywicznym, fig. 2 przedstawia ten sam przybór w widoku od przodu, fig. 3 przedstawia ten sam przybór w widoku z boku, fig. 4 przedstawia ten sam przybór w widoku z tyłu, a fig. 5 przedstawia ten sam przybór w widoku z góry. Pokazany na fig. 1-5 przybór do pisania i rysowania, wskazany jako całość odnośnikiem liczbowym 30, posiada korpus rurowy 32 mający przekrój kołowy, który w swej części dolnej stopniowo zmniejsza swoją średnicę tworząc część 34, wzdłuż której wykonane są małe ścianki 36 o płaskim rozwinięciu i jajowatym kształcie, z pionowo biegnącą osią główną. W pobliżu górnego zakończenia, korpus rurowy 32 przerwany jest na swojej długości liniowej kołnierzem kształtowym 38 nałożonym na ten korpus. Kołnierz

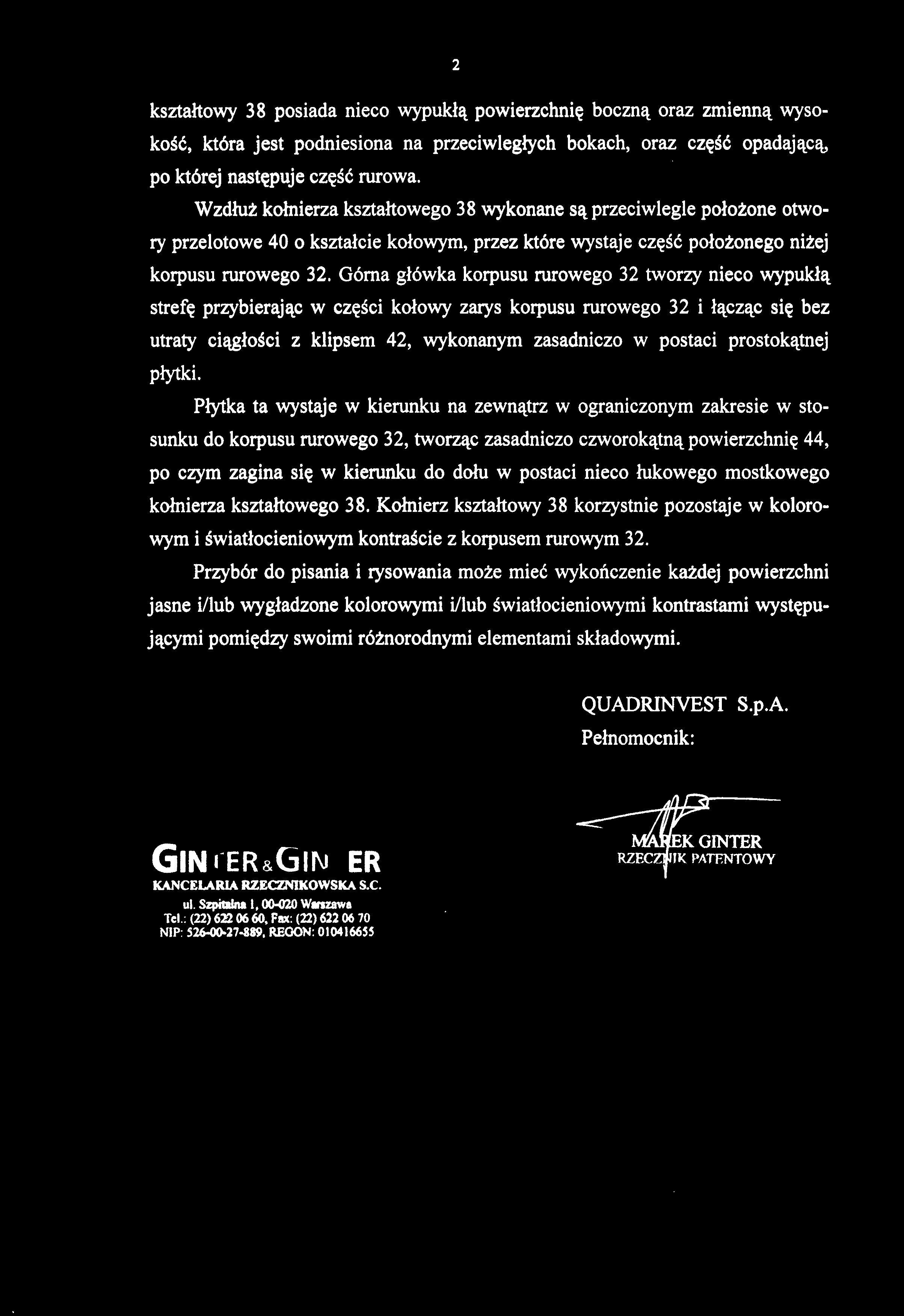

3 kształtowy 38 posiada nieco wypukłą powierzchnię boczną oraz zmienną wysokość, która jest podniesiona na przeciwległych bokach, oraz część opadającą, po której następuje część rurowa. Wzdłuż kołnierza kształtowego 38 wykonane są przeciwległe położone otwory przelotowe 40 o kształcie kołowym, przez które wystaje część położonego niżej korpusu rurowego 32. Górna główka korpusu rurowego 32 tworzy nieco wypukłą strefę przybierając w części kołowy zarys korpusu rurowego 32 i łącząc się bez utraty ciągłości z klipsem 42, wykonanym zasadniczo w postaci prostokątnej płytki. Płytka ta wystaje w kierunku na zewnątrz w ograniczonym zakresie w stosunku do korpusu rurowego 32, tworząc zasadniczo czworokątną powierzchnię 44, po czym zagina się w kierunku do dołu w postaci nieco łukowego mostkowego kołnierza kształtowego 38. Kołnierz kształtowy 38 korzystnie pozostaje w kolorowym i światłocieniowym kontraście z korpusem rurowym 32. Przybór do pisania i rysowania może mieć wykończenie każdej powierzchni jasne i/lub wygładzone kolorowymi i/lub światłocieniowymi kontrastami występującymi pomiędzy swoimi różnorodnymi elementami składowymi. QUADRINVEST S.p.A.

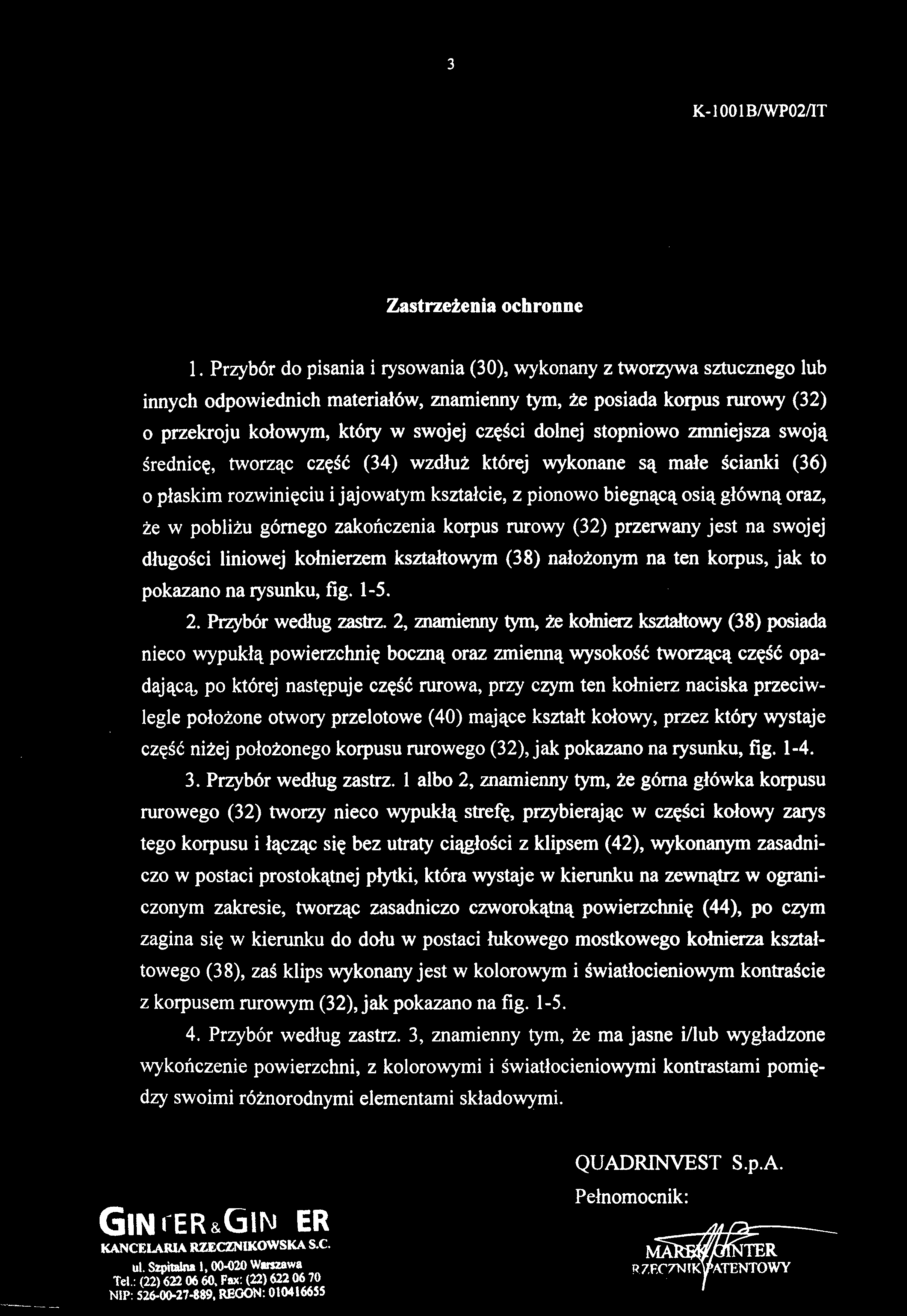

4 Zastrzeżenia ochronne 1. Przybór do pisania i rysowania (30), wykonany z tworzywa sztucznego lub innych odpowiednich materiałów, znamienny tym, że posiada korpus rurowy (32) o przekroju kołowym, który w swojej części dolnej stopniowo zmniejsza swoją średnicę, tworząc część (34) wzdłuż której wykonane są małe ścianki (36) o płaskim rozwinięciu i jajowatym kształcie, z pionowo biegnącą osią główną oraz, że w pobliżu górnego zakończenia korpus rurowy (32) przerwany jest na swojej długości liniowej kołnierzem kształtowym (38) nałożonym na ten korpus, jak to pokazano na rysunku, fig Przybór według zastrz. 2, znamienny tym, że kołnierz kształtowy (38) posiada nieco wypukłą powierzchnię boczną oraz zmienną wysokość tworzącą część opadającą, po której następuje część rurowa, przy czym ten kołnierz naciska przeciwległe położone otwory przelotowe (40) mające kształt kołowy, przez który wystaje część niżej położonego korpusu rurowego (32), jak pokazano na rysunku, fig Przybór według zastrz. 1 albo 2,znamienny tym, że górna główka korpusu rurowego (32) tworzy nieco wypukłą strefę, przybierając w części kołowy zarys tego korpusu i łącząc się bez utraty ciągłości z klipsem (42), wykonanym zasadniczo w postaci prostokątnej płytki, która wystaje w kierunku na zewnątrz w ograniczonym zakresie, tworząc zasadniczo czworokątną powierzchnię (44), po czym zagina się w kierunku do dołu w postaci łukowego mostkowego kołnierza kształtowego (38), zaś klips wykonany jest w kolorowym i światłocieniowym kontraście z korpusem rurowym (32), jak pokazano na fig Przybór według zastrz. 3, znamienny tym, że ma jasne i/lub wygładzone wykończenie powierzchni, z kolorowymi i światłocieniowymi kontrastami pomiędzy swoimi różnorodnymi elementami składowymi. QUADRINVEST S.p.A.
