CZĘŚĆ BUDOWLANA. Przedmiotem zamówienia jest wykonanie docieplenia ścian zewnętrznych oraz stropu nad ostatnią kondygnacją.

Transkrypt

1

2 Spis treści WSTĘP... 3 CZĘŚĆ BUDOWLANA... 4 ZAKRES... 4 ZAKRES PROGRAMU FUNKCJONALNO UŻYTKOWEGO... 5 CZĘŚĆ INSTALACYJNA WPROWADZENIE ZAKRES STAN ISTNIEJĄCY STAN PROJEKTOWANY WYKAZ PRZEPISÓW I NORM ZWIĄZANYCH Z WYMIENIONYM ZAKRESEM PRAC

3 WSTĘP Działania określone w niniejszym Programie Funkcjonalno-Użytkowym obejmują swoim zakresem prace przewidziane w projekcie pn. Termomodernizacja budynków użyteczności publicznej na terenie gm. Trzebinia, który zostanie dofinansowany w ramach III konkursu Programu priorytetowego System zielonych inwestycji (GIS - Green Investment Scheme) Część 1) Zarządzanie energią w budynkach użyteczności publicznej Narodowego Funduszu Ochrony Środowiska i Gospodarki Wodnej. Wszystkie prace projektowe i wykonawcze powinny służyć realizacji założeń Programu i muszą być zgodne z Harmonogramem Rzeczowo-Finansowym będącym załącznikiem do ww. projektu. Program Funkcjonalno-Użytkowy (PFU) został opracowany na podstawie audytów energetycznych określających zakres prac zmierzających do zmniejszenia zapotrzebowania na ciepło w budynkach i ograniczeniu emisji CO2. Wszystkie wartości dotyczące wielkości prac termomodernizacyjnych (np. powierzchnia, długość, ilość sztuk) zostały określone na podstawie archiwalnej dokumentacji architektonicznej lub budowlanej, która może być niekompletna, a wartości mogą odbiegać od rzeczywistości i należy je sprawdzić na budowie

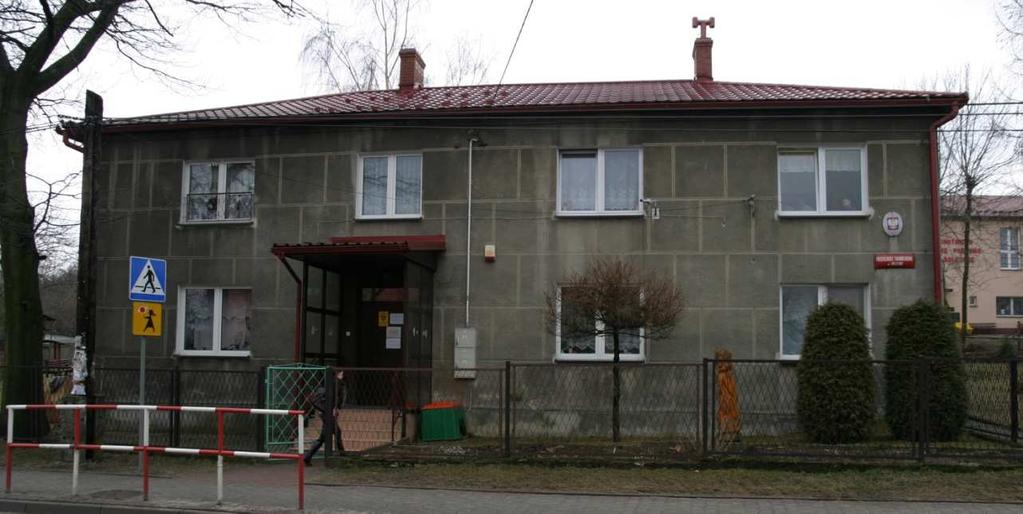

4 CZĘŚĆ BUDOWLANA ZAKRES Przedmiotem zamówienia jest wykonanie docieplenia ścian zewnętrznych oraz stropu nad ostatnią kondygnacją. PRZEDMIOT ZAMÓWIENIA OBEJMUJE: opracowanie specyfikacji technicznych wykonania i odbioru robót, wykonanie robót remontowych, wykonanie świadectwa charakterystyki energetycznej. OPIS, STAN ISTNIEJĄCY Budynek dwukondygnacyjny, niepodpiwniczony. Technologia tradycyjna, ściany murowane i otynkowane, bez izolacji. Dach drewniany, czterospadowy, kryty blacho dachówką. WPIS DO REJESTRU ZABYTKÓW Obiekt nie jest wpisany do rejestru zabytków i nie znajduje się w strefie ochrony konserwatorskiej EKSPLOATACJA GÓRNICZA Budynek nie jest położony na terenie objętym działaniem szkód górniczych. NAZWY I KODY WG WSPÓLNY SŁOWNI ZAMÓWIEŃ (CPV) WG ROZPORZĄDZENIE (WE) NR 2195/2002 PARLAMENTU EUROPEJSKIEGO: W dniu 28 listopada 2007 r. rozporządzenie komisji WE nr 213/2008 zmieniło rozporządzenie (WE) nr 2195/2002 Parlamentu Europejskiego i Rady w sprawie Wspólnego Słownika Zamówień (CPV) (Dz.U. UE 74 z 15 marca 2008r) Wykonywanie pokryć dachowych Kładzenie dachów bitumicznych Kładzenie rynien Pokrywanie Izolowanie dachu - 4 -

5 Uszczelnianie dachu Roboty przy wznoszeniu rusztowań Demontaż rusztowań Wznoszenie rusztowań Roboty murarskie Roboty murarskie w zakresie fasad Izolacja cieplna Tynkowanie Roboty w zakresie stolarki budowlanej Instalowanie drzwi i okien i podobnych elementów Roboty malarskie Malowanie budynków Roboty remontowe i renowacyjne DOKUMENTY ODNIESIENIA USTAWY, NORMY, ROZPORZĄDZENIA 1. Ustawa Prawo budowlane z dnia 7 lipca 1994 r. tekst jednolity Dz. U. Nr 156 poz z 2006 r. wraz z późniejszymi zmianami. 2. Ustawa z dnia 16 kwietnia 2004 r. o wyrobach budowlanych (Dz. U. Nr 92 poz. 881 z dnia 30 kwietnia 2004 r. z późniejszymi zmianami. 3. Rozporządzenie Ministra Infrastruktury z dnia 12 kwietnia 2002 r w sprawie warunków technicznych jakim powinny odpowiadać budynki i ich usytuowanie, późniejszymi zmianami. 4. Rozporządzenie Ministra Infrastruktury z dn r., w sprawie szczegółowego zakresu i formy projektu budowlanego. 5. PN-EN ISO 6946: 1999 Komponenty budowlane i elementy budynku. Opór cieplny i współczynnik przenikania ciepła. Metoda obliczania 6. Rozporządzenie Ministra Infrastruktury z dnia 11 sierpnia 2004 r. w sprawie sposobów deklarowania zgodności wyrobów budowlanych oraz sposobu znakowania ich znakiem budowlanym (Dz. U. Nr 198, poz. 2041). 7. Rozporządzenie Ministra Infrastruktury w sprawie informacji dotyczącej bezpieczeństwa i ochrony zdrowia oraz planu bezpieczeństwa i ochrony zdrowia. (Dz. U. z 2003 r., Nr 120, poz. 1126). 8. Rozporządzenie Ministra Infrastruktury w sprawie kontroli wyrobów budowlanych prowadzonych do obrotu (Dz.U. z dn. 8 czerwca 2004 r., Nr 130, poz. 1386) 9. PN-EN 12524:2003 Materiały i wyroby budowlane. Właściwości cieplno-wilgotnościowe. Tabelaryczne wartości obliczeniowe 10. PN-EN ISO 14683:2001 Mostki cieplne w budynkach. Liniowy współczynnik przenikania ciepła. Metody uproszczone i wartości orientacyjne 11. Rozporządzenie MI z dnia w sprawie metodologii obliczenia i wzorów świadectw energetycznych, DzU nr 201/2008, poz ZAKRES PROGRAMU FUNKCJONALNO UŻYTKOWEGO 1. DOCIEPLENIE ŚCIAN ZEWNĘTRZNYCH OD POZIOMU GRUNTU TECHNOLOGIA: lekka mokra, styropian, tynk silikonowy GRUBOŚĆ IZOLACJI: styropian 12 cm, λ=0.039w/mk POWIERZCHNIA OCIEPLENIA: 289 m 2 OCIEPLENIE SZPALET OKIENNYCH I DRZWIOWYCH: styropian 2 cm, - 5 -

6 1.1. WYKONANIE ROBÓT DOCIEPLENIOWYCH W programie przyjęto ocieplenie metodą bezspoinową, z zastosowaniem cienkowarstwowej silikonowej wyprawy tynkarskiej, o właściwościach ochronnych przed wpływami czynników atmosferycznych. Wybrany system musi posiadać aktualną Aprobatę Techniczną Instytutu Techniki Budowlanej lub Europejską Aprobatę system nierozprzestrzeniający ognia, wykonany na warstwie izolacji cieplnej z płyt styropianowych, z zastosowaniem cienkowarstwowych sylikonowych tynków strukturalnych. W/w metoda polega na ociepleniu ścian zewnętrznych warstwą izolacji termicznej, w tym przypadku styropianu o gr. 12 cm oraz 2 cm dla szpalet okiennych, które mocuje się bezpośrednio do wyczyszczonej i wyrównanej powierzchni elewacji. Wykonawca w ofercie musi uwzględnić wszelkie nierówności w płaszczyznach ścian oraz uwzględnić Rozporządzenie Ministra Środowiska z dania 28 września 2004r. w sprawie gatunków dziko występujących zwierząt objętych ochroną, a także zastosować się do wytycznych NFOŚiGW w tym zakresie. Należy wprowadzić specjalne rozwiązania chroniące gatunki ptaków gniazdujące w obiektach poddawanych termomodernizacji. Zaproponowane rozwiązania powinny być zgodne ze Standardami montowania ukryć dla ptaków i nietoperzy jako element prac dociepleniowych przygotowanych przez Polskie Towarzystwo Ochrony Przyrody Salamandra (Zał. 1.). Zagadnienia te należy uregulować na etapie sporządzania dokumentacji projektowej ocieplenia budynków. Przed planowanym ociepleniem budynku należy wykonać staranne czyszczenie chemicznomechaniczne elewacji z porostów glonami, zagrzybienia, zabrudzeń osadzających się z łatwością do chropowatej strukturze podłoża. Wskazane jest również po ustawieniu rusztowań wykonanie w miejscach porażeń, odkrywek ewentualnego ocieplenia na różnych wysokościach - dla sprawdzenia stanu technicznego ściany budynku i istniejących warstw ociepleniowych. Koniecznie wykonać prace naprawcze tynków, gzymsów i ścian! Przed przystąpieniem do ocieplenia należy wykonać próby wytrzymałościowe kołków. W razie konieczności zmienić trzpień kołków oraz zwiększyć ilość kołków. Na elewacji zaprojektować i wykonać dylatację w warstwie izolacji przy połączeniu z kominem zewnętrznym oraz przy przybudówce. Komin również należy ocieplić styropianem do wysokości dachu

7 WYKAZ W/W MATERIAŁÓW W PROJEKTOWANYCH SYSTEMACH 1. Ocieplana ściana budynku podłoże 2. Zaprawa klejowo szpachlowa do styropianu 3. Płyty styropianowe o kodach EPS-EN T2-L2-W2-S2-P3-BS115- CS(10)70-DS(N)2- DS(70,-)2-TR100 lub EPS-EN T2-L2-W2-S2-P4-BS125- CS(10)80- DS(N)2-DS.(70,-)2- TR100 wg PN-EN 13163:2004,co najmniej klasy E reakcji na ogień wg PN-EN :2004 (odpowiadającej określeniu samogasnące wg Rozporządzenia Ministra Infrastruktury z dnia 12 kwietnia 2002 r., Dz. U Nr 75, poz. 690), spełniające dodatkowo następujące wymagania: powierzchnie płyty - szorstkie po krojeniu z bloków; krawędzie - proste, ostre i bez wyszczerbień; 4. Zaprawa zbrojąca do styropianu: 5. Siatka zbrojąca z włókna szklanego 6. Zaprawa zbrojąca 7. Farba gruntująca podkład 8. Cienkowarstwowy tynk silikonowy, baranek 2,0 mm; Produkty uzupełniające: - kołki mocujące dobrane odpowiednio do stanu istniejącego podłoża - szyna cokołowa zgodnie z systemem; - narożniki z siatką z włókna szklanego; - narożnik z lekkiego metalu; - taśmy uszczelniające przeznaczone do skutecznego i trwałego uszczelnienia miejsc styków systemu ocieplającego z wszelkimi innymi detalami i materiałami fasady; - profile dylatacyjne, wyposażone we wstawki z siatki zbrojącej i kątowników ochronnych, umożliwiające łatwą, pewną i trwałą obróbkę dylatacji konstrukcyjnych o szerokości 5-25mm - podwójna siatka na poziomie parteru PRACE UZUPEŁNIAJĄCE ZWIĄZANE Z DOCIEPLENIEM ŚCIAN ZEWNĘTRZNYCH: - wymiana daszku nad wejściem gospodarczym - wymiana rynien i rur spustowych, pasów podrynnowych - wymiana parapetów zewnętrznych w oknach - czyszczenie i malowanie krat okiennych - demontaż oraz ponowny montaż elementów na elewacji tj. czujników, kamer, emblematów, anten, akcesoria elektryczne itp

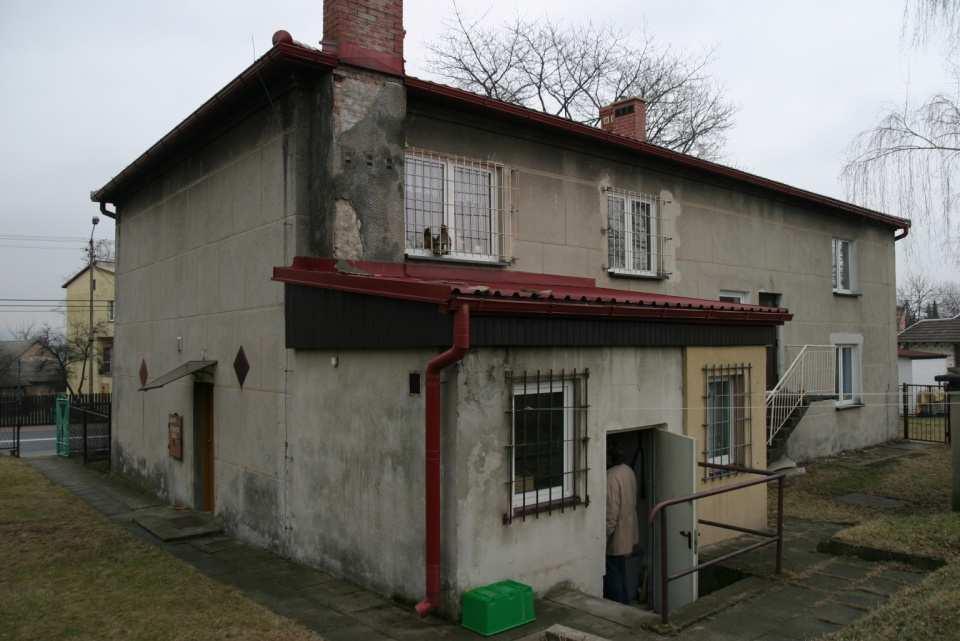

8 - schowanie pionowych kabli instalacji odgromowej w rurze ochronnej pod styropianem wraz z montażem skrzynek na złączach kontrolnych, wykonanie pomiarów i sporządzenie protokołów - naprawa schodów zewnętrznych Wykonawca musi w projekcie uwzględnić obecny wygląd elewacji i zachować jej charakterystyczne elementy. W projekcie ocieplenia należy zachować gzymsy, cokoły, pasy podokienne, parapety oraz elementy pionowe elewacji wyróżniając je zarówno kolorystycznie jak i w grubości ocieplenia. ELEWACJA OD STRONU OGRODU Wszystkie prace związane z ociepleniem ścian wykonywać ściśle wg wytycznych producenta danego systemu wydaną Aprobatą Techniczną. Zabrania się używania materiałów niewymienionych w dokumentach dopuszczających do stosowania w budownictwie oraz stosowania zamienników pochodzących z innych systemów KONTROLA WYKONANIA OCIEPLENIA W interesie wykonawcy jest dokonanie wstępnej oceny stanu podłoża oraz jakości i zgodności dostarczonych materiałów budowlanych, jak również prowadzenie bieżącej kontroli wykonywanych robót po ukończeniu każdego etapu ocieplenia ściany. Ma to na celu prawidłowe wykonanie zleconych prac w ustalonym w umowie terminie. Zaniedbanie tego obowiązku prowadzić może do nawarstwiania się kolejnych błędów, co w konsekwencji skutkować będzie złą jakością prac, koniecznością dokonania poprawek i ewentualnością zastosowania kar umownych przez zleceniodawcę. Kontrola podłoża: Sprawdzeniu i ocenie podlegają: - wygląd powierzchni podłoża, z którego można wywnioskować o jego stopniu zabrudzenia, zniszczenia, stabilności, równości powierzchni, zawilgocenia i chłonności. W przypadkach wątpliwych konieczne jest wykonanie testu nośności podłoża przeprowadzanego wg zaleceń dostawcy BSO; - odchyłki geometryczne podłoża

9 Kontrola dostarczonych na budowę składników BSO: Kontrola ta polega na sprawdzeniu zgodności dokumentów dopuszczających poszczególne wyroby do obrotu z dokumentem odniesienia. Sprawdzeniu powinna podlegać prawidłowość oznakowania poszczególnych materiałów. Po stwierdzeniu formalnej przydatności wyrobów, należy dokonać sprawdzenia zgodności asortymentowej, jakościowej oraz ilościowej. Kontrola międzyoperacyjna powinna obejmować prawidłowość: - przygotowania podłoża - przyklejenia płyt termoizolacyjnych - osadzenia łączników mechanicznych - wykonania warstwy zbrojonej - wykonania gruntowania - wykonania obróbek blacharskich - zamocowania profili - wykonania wyprawy tynkarskiej - wykonania (ewentualnego) malowania Kontrola przygotowania podłoża polega na sprawdzeniu czy podłoże zostało oczyszczone, zmyte, wyrównane, wzmocnione, czy dokonano uzupełnienia ubytków w zakresie koniecznym. Kontrola przyklejenia płyt izolacyjnych polega na sprawdzeniu równości i ciągłości powierzchni, układu i szerokości spoin. Kontrola osadzenia łączników mechanicznych polega na sprawdzeniu liczby i rozmieszczenia łączników mechanicznych. W przypadku podłoży o wątpliwej nośności, w szczególności zbudowanych z materiałów szczelinowych zalecane jest wykonanie prób wyrywania łączników. Kontrola wykonania warstwy zbrojonej polega na: sprawdzeniu prawidłowości zatopienia siatki zbrojącej w masie klejącej, wielkości zakładów siatki zbrojącej, grubości warstwy zbrojonej, równości, przestrzegania czasu i warunków twardnienia warstwy zbrojonej przed przystąpieniem do dalszych prac. Kontroli podlega również prawidłowość wykonania obrobienia miejsc newralgicznych elewacji (naroży zewnętrznych, ościeży i naroży otworów, dylatacji, podokienników, kapinosów itp.) Sprawdzenie równości warstwy zbrojonej jak w przypadku warstwy tynkarskiej. Kontrola wykonania gruntowania polega na: sprawdzeniu ciągłości wykonania warstwy gruntowej i jej skuteczności. Kontrola wykonania obróbek blacharskich polega na: sprawdzeniu zamocowania, spadków i zabezpieczenia blacharki przed negatywnym wpływem dalszych procesów (foliowanie) oraz wysunięcia poza projektowaną płaszczyznę ściany. Kontrola wykonania wyprawy tynkarskiej polega na: sprawdzeniu ciągłości, równości i nadania właściwej zgodnej z projektem struktury. W wymaganiach co do równości należy przyjąć wytyczne: - odchylenie powierzchni od płaszczyzny nie powinno być większe niż 3 mm i w liczbie nie większej niż 3 na całej długości łaty kontrolnej (łata długości 2.0 m) - 9 -

10 - odchylenia krawędzi od kierunku pionowego nie powinno być większe niż 2 mm na 1 m i nie więcej niż 30 mm na całej wysokości budynku, - dopuszczalne odchylenia od pionu powierzchni i krawędzi zewnętrznych na całej wysokości kondygnacji 10 mm - dopuszczalne odchylenia powierzchni nie większe niż 30 mm na całej wysokości budynku - odchylenie promieni krzywizny powierzchni faset, wnęk itp. od projektowanego promienia nie powinny być większe niż 7 mm Kontrola wykonania (ewentualnego) malowania polega na: sprawdzeniu ciągłości, jednolitości faktury i barwy, braku miejscowych wypukłości i wklęsłości, oraz widocznych napraw i zaprawek. Ocena wyglądu zewnętrznego polega na wizualnej ocenie wykończonej powierzchni ocieplenia. Powinna ona charakteryzować się jednorodnością i niezmiennością barwy i faktury oraz brakiem miejscowych wypukłości i wklęsłości stwierdzanymi wzrokowo przy świetle rozproszonym z odległości > 3m. Dopuszczalne odchylenie wykończonego lica systemu od płaszczyzny (powierzchni), pionu i poziomu powinno być zgodne z ogólnymi warunkami odbioru technicznego robót budowlanych lub z warunkami szczegółowymi zawartymi w umowie NORMY I DOKUMENTY ODNIESIENIA ETAG 004. Wytyczne do Europejskich Aprobat Technicznych. Złożone systemy izolacji cieplnej z wyprawami tynkarskimi. Dz. Urz.WEC212 z ZUAT15/V.03/2003.Zestawy wyrobów do wykonywania ociepleń z zastosowaniem styropianu jako materiału termoizolacyjnego i pocienianej wyprawy elewacyjnej. - Zalecenia Udzielania Aprobat Technicznych ITB, Warszawa, 2003 r. PN-EN 13163:2004 Wyroby do izolacji cieplnej w budownictwie. Wyroby z polistyrenu ekspandowanego (EPS) produkowane fabrycznie - specyfikacja. PN-EN 13162:2002 Wyroby do izolacji cieplnej w budownictwie. Wyroby z wełny mineralnej (MW) produkowane fabrycznie - specyfikacja. PN-EN ISO 6946: 1999 Komponenty budowlane i elementy budynku. Opór cieplny i współczynnik przenikania ciepła. Metoda obliczania PN-EN 13499:2005 Wyroby do izolacji cieplnej w budownictwie. Zewnętrzne zespolone systemy ocieplania (ETICS) ze styropianem. Specyfikacja (norma niezharmonizowana z dyrektywą 106/89/EWG do dobrowolnego stosowania) Aprobata Techniczna ITB lub Europejska Aprobata Techniczna dostawcy systemu izolacji cieplnej z wyprawami tynkarskimi. 2. DOCIEPLENIE STROPU DOCIEPLENIE STROPU OSTATNIEJ KONDYGNACJI TECHNOLOGIA: ułożenie płyt z wełny mineralnej na stropie lub wełna granulowana GRUBOŚĆ IZOLACJI: wełna granulowana 16 cm, λ=0.040 W/mK POWIERZCHNIA OCIEPLENIA: 146 m

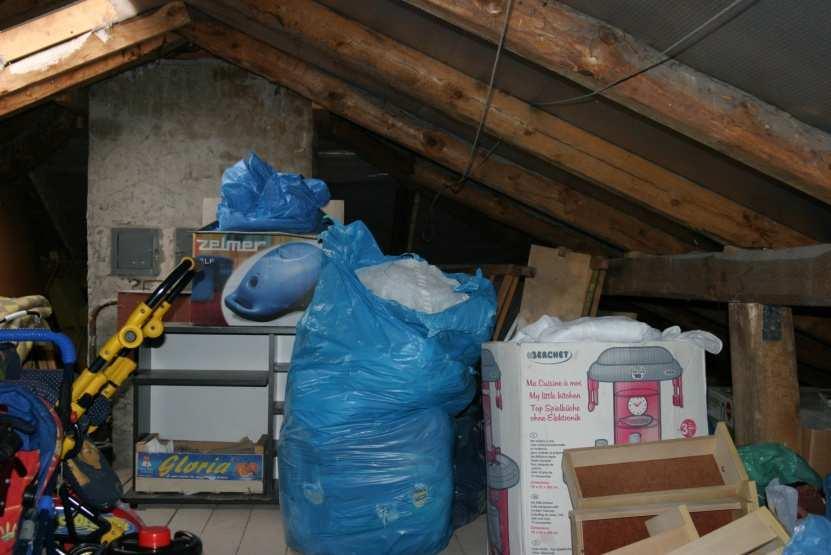

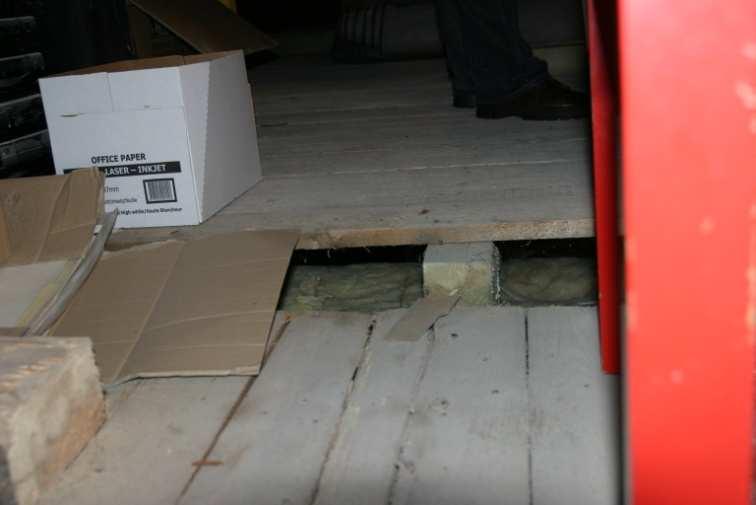

11 2.1. WYKONANIE ROBÓT Obecnie poddasze jest wykorzystywane jako magazyn. Przed przystąpieniem do prac należy wynieść zgromadzone tam przedmioty i je zabezpieczyć. Następnie zdemontować podłogę z desek oraz usunąć istniejące warstwy izolacji. Przed przystąpieniem do ocieplania należy usunąć starą izolację oraz nieczystości. Oczyszczoną przestrzeń stropodachu należy następnie zdezynfekować specjalnym preparatem. Na masywnych stropach żelbetowych nie ma konieczności stosowania paraizolacji, na stropach drewnianych lub innych o małym oporze dyfuzyjnym należy zastosować folię paroizolacyjną. Sprawdzić wysokość elementów czy będą wystarczające do ułożenia wymaganej grubości izolacji (16 cm) wraz z przestrzenią wentylacyjną (2-3 cm). W przypadku zbyt małej wysokości rusztu nadbić deski do wymaganej wysokości. Płyty z wełny mineralnej ułożyć szczelnie pomiędzy elementami konstrukcyjnymi rusztu

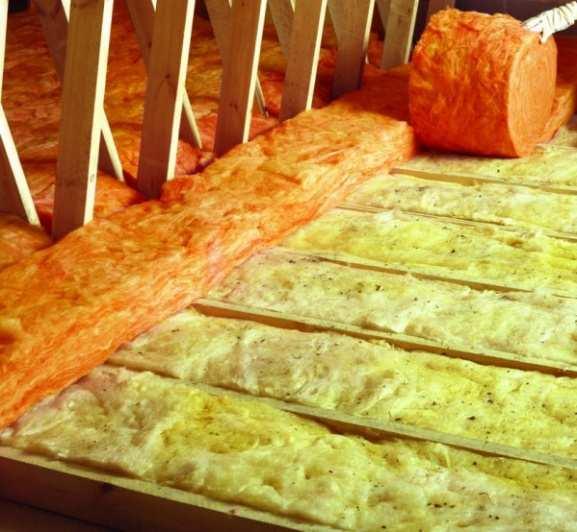

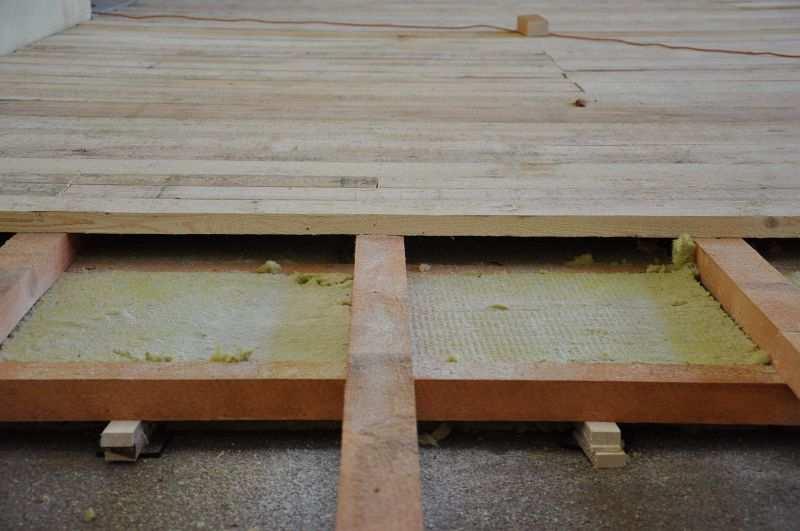

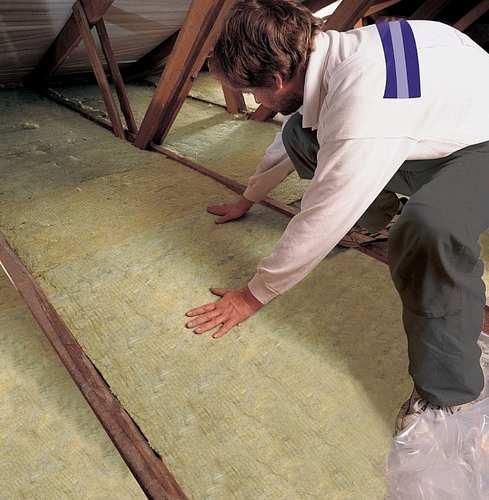

12 W przypadku układania izolacji z dwóch warstw płyt z wełny, drugą warstwę ułożyć w sposób mijankowy. Po sprawdzeniu szczelności ułożenia izolacji założyć folie paroizolacyjną nabitą na elementach drewnianych, z zachowaniem przestrzeni wentylacyjnej. Potem przystąpić do montażu poszycia podłogi poddasza z płyt OSB, desek lub innego wykończenia. Rodzaj rusztu, jego zabezpieczenia oraz rodzaj poszycia posadzki należy dobrać zgodnie z przepisami dotyczącymi zabezpieczeń przeciwogniowych uwzględniając rodzaj budynku oraz izolowanej przegrody! 2.2. KONTROLA JAKOŚCI WYKONYWANYCH ROBÓT MATERIAŁY IZOLACYJNE Wymagana jakość materiałów izolacyjnych powinna być potwierdzona przez producenta przez zaświadczenie o jakości lub znakiem kontroli jakości zamieszczonym na opakowaniu lub innym równorzędnym dokumentem. Materiały izolacyjne dostarczone na budowę bez dokumentów potwierdzających przez producenta ich jakość nie mogą być dopuszczone do stosowania. Odbiór materiałów izolacyjnych powinien obejmować zgodność z dokumentacją przetargową oraz sprawdzenie właściwości technicznych tych materiałów z wystawionymi atestami wytwórcy. W przypadku zastrzeżeń co do zgodności materiału z zaświadczeniem o jakości wystawionym przez producenta powinien być on zbadany zgodnie z postanowieniami normy państwowej. Nie dopuszcza się stosowania do robót materiałów izolacyjnych, których właściwości nie odpowiadają wymaganiom przedmiotowych norm. Nie należy stosować również materiałów przeterminowanych (po okresie gwarancyjnym). Wyniki odbiorów materiałów i wyrobów powinny być każdorazowo wpisywane do dziennika budowy. SPRAWDZENIE GRUBOŚCI UŁOŻENIA WARSTWY OCIEPLENIA Warstwa termoizolacji powinna być ułożona równomiernie, bez przerw i ubytków. Kontrole grubości ułożonej izolacji przeprowadza sie poprzez pomiar płytka o wymiarach 200 x 200 mm i masie 200 ±5 g, w co najmniej pięciu punktach na każde 100 m2 izolacji. Płytę należy ostrożnie nałożyć na warstwę izolacji i wyznaczyć grubość za pomocą pręta znajdującego sie pośrodku płyt

13 2.3. NORMY I DOKUMENTY ODNIESIENIA 1. PN-EN 13162:2002 Wyroby do izolacji cieplnej w budownictwie. Wyroby z wełny mineralnej (MW) produkowane fabrycznie - specyfikacja. 2. PN-EN 823:1998 Wyroby do izolacji cieplnej w budownictwie. Określanie grubości 3. PN-EN 825:1998 Wyroby do izolacji cieplnej w budownictwie. Określanie płaskości 4. PN-EN 826:1998 Wyroby do izolacji cieplnej w budownictwie. Określanie zachowania przy ściskaniu 5. PN-EN ISO 6946: 1999 Komponenty budowlane i elementy budynku. Opór cieplny i współczynnik przenikania ciepła. Metoda obliczania 6. PN-EN A1:2010 Klasyfikacja ogniowa wyrobów budowlanych i elementów budynków. 7. PN-EN 1607:1999 Wyroby do izolacji cieplnej w budownictwie. Określanie wytrzymałości na rozciąganie prostopadle do powierzchni czołowych 8. PN-EN 1187:2004/A1:2007 Metody badań oddziaływania ognia zewnętrznego na dachy 9. PN-EN 12667:2002 Właściwości cieplne materiałów i wyrobów budowlanych. Określanie 10. oporu cieplnego metodami osłoniętej płyty grzejnej i czujnika strumienia cieplnego. Wyroby o dużym i średnim oporze cieplnym 11. PN-EN ISO 1182: 2004 Badania reakcji na ogień wyrobów budowlanych. Badania niepalności 12. PN-EN ISO 1716: 2004 Badania reakcji na ogień wyrobów budowlanych. Określanie ciepła spalania 13. PN-EN 12086:2001 Wyroby do izolacji cieplnej w budownictwie. Określanie właściwości przy przenikaniu pary wodnej 14. PN-EN :2010 Elastyczne wyroby wodochronne Definicje i właściwości wyrobów podkładowych 3. WYMIANA OKIEN I DRZWI CAŁOŚĆ OKIEN I DRZWI ZOSTAŁA JUŻ WYMIENIONA

14 Przed przystąpieniem do jakichkolwiek prac związanych z zakresem prac, które obejmuje PFU zaleca się wykonanie wizji lokalnej na trenie inwestycji. ORGANIZACJA ROBÓT Roboty remontowe należy organizować w sposób ograniczający do minimum ich uciążliwość i powodowane utrudnienia. Ważnym jest rozwiązanie transportu materiałów, co winno być wynikiem ustaleń pomiędzy wykonawcą, a Zamawiającym. W trakcie wykonywania prac strefy zagrożone nie mogą w żaden sposób ograniczać funkcjonowania obiektu. Ponieważ prace mogą być prowadzone w czynnym obiekcie, obiekt jest istniejący stąd należy do minimum ograniczyć prace powodujące drgania i hałas, korzystając z właściwych technologii wykonywania robót z właściwymi służącymi do tego celu narzędziami. W czasie prac stosować zabezpieczenia miejsca robót przed rozprzestrzenianiem się kurzu, pyłu lub innych zanieczyszczeń powietrza, stosować zabezpieczenia przed rozprzestrzenianiem się zanieczyszczeń w wyniku ruchu pracowników, pojazdów i sprzętu budowlanego. Wykonawca, przed przystąpieniem do robót remontowych, przedstawi i uzgodni z Zamawiającym harmonogram prac, który może wskazywać ograniczenia w funkcjonowaniu budynku. Ograniczenia te należy zminimalizować. Zasilanie placu budowy w wodę i prąd z miejsca wskazanego przez Zlecającego. Pobór mediów na koszt Wykonawcy przy zastosowaniu kwoty ryczałtowej lub na podstawie innych ustaleń. Dodatkowo po stronie Wykonawcy leży wykonanie następujących elementów: - harmonogramu realizacji inwestycji, - harmonogramu płatności, - informacji dotyczącej bezpieczeństwa i ochrony zdrowia (informacja BIOZ), - planu zapewnienia jakości wykonywanych robót budowlanych. Wszystkie prace, związane z ociepleniem i remontem budynku należy prowadzić ściśle wg instrukcji wybranego systemu, zasadami sztuki budowlanej oraz obowiązującymi przepisami. Przypadki zamiany poszczególnych składników wybranego systemu są niedopuszczalne i skutkują utratą gwarancji producenta systemu. Stosować materiały posiadające aktualne atesty Instytutu Techniki Budowlanej. Wykonawca prowadzący roboty budowlane podlega przepisom prawa budowlanego. Wszelkie prace należy wykonywać zgodnie ze sztuką budowlaną i wiedzą techniczną

15 CZĘŚĆ INSTALACYJNA WPROWADZENIE Nazwy i kody wg Wspólny Słowni Zamówień (CPV) wg rozporządzenie (WE) nr 2195/2002 parlamentu Europejskiego: W dniu 28 listopada 2007 r. rozporządzenie komisji WE nr 213/2008 zmieniło rozporządzenie (WE) nr 2195/2002 Parlamentu Europejskiego i Rady w sprawie Wspólnego Słownika Zamówień (CPV) (Dz.U. UE 74 z 15 marca 2008r). - dział: Produkty naftowe, paliwo, energia elektryczna i inne źródła energii - grupa: Energia elektryczna, gaz, energia jądrowa i paliwa, gorąca woda oraz pozostałe źródła ciepła kod klasa: Para, gorąca woda i podobne produkty kod kategoria: Gorąca woda kod kategoria: Para kod kategoria: Węzeł cieplny lokalny kod dział: Roboty budowlane kod , - grupa: Roboty instalacyjne w budynkach kod klasa: Roboty instalacyjne wodno kanalizacyjne i sanitarne kod kategoria: Instalowanie urządzeń grzewczych, wentylacyjnych i klimatyzacyjnych kod Instalowane centralnego ogrzewania kod kategoria: Roboty instalacyjne wodne i kanalizacyjne kod Roboty instalacyjne hydrauliczne kod Roboty instalacyjne kanalizacyjne kod Roboty instalacyjne w zakresie urządzeń sanitarnych kod klasa: Roboty izolacyjne kod kategoria: Izolacja cieplna kod grupa: Roboty wykończeniowe w zakresie obiektów budowlanych kod klasa: Tynkowanie kod klasa: Roboty w zakresie zakładania stolarki budowlanej oraz roboty ciesielskie kod grupa: Roboty w zakresie stolarki budowlanej kod Instalowanie drzwi, okien i podobnych elementów kod Instalowanie ram drzwiowych i okiennych kod Instalowanie framug drzwiowych kod Instalowanie ram okiennych kod grupa: Roboty ciesielskie kod klasa: Pokrywanie podłóg i ścian kod kategoria: Kładzenie płytek kod Kładzenie terakoty kod Kładzenie glazury kod klasa: Roboty malarskie i szklarskie kod kategoria: Roboty szklarskie kod Nakładanie powierzchni kryjących kod Roboty malarskie kod

16 - klasa: Roboty instalacyjne elektryczne kod kategoria: Instalowanie urządzeń elektrycznego ogrzewania i innego sprzętu elektrycznego w budynkach kod Instalacje zasilania elektrycznego kod kategoria: Inne instalacje elektryczne kod Instalowanie elektrycznych urządzeń pompowych kod ZAKRES Przedmiotem zamówienia jest zaprojektowanie i wykonanie zadania remont pn. Montaż przygrzejnikowych zaworów termostatycznych. Przedmiot zamówienia obejmuje: dokonanie zgłoszenia robót budowlanych instalacji centralnego ogrzewania oraz innych robót związanych z przedmiotem zamówienia w Starostwie Powiatowym w Chrzanowie lub uzyskanie pozwolenia na budowę, sporządzenie projektów wykonawczych instalacji centralnego ogrzewania w zakresie jaki obejmuje PFU z pełnym wyliczeniem hydraulicznym (zrównoważenie instalacji), po uprzednim skonsultowaniu z inwestorem przedstawionych założeń i rozwiązań do projektu oraz po uwzględnieniu jego uwag. Wymaganym elementem dokumentacji jest opracowanie przedmiarów robót oraz kosztorysów inwestorskich, które będą miały charakter pomocniczy, opracowanie specyfikacji technicznych wykonania i odbioru robót, sporządzenie opracowań kosztowych (wg wzoru określonego przez Zamawiającego) i kosztorysów powykonawczych, wykonanie robót budowlanych na podstawie sporządzonej dokumentacji projektowej, zapewnienie kierownika budowy i kierowników robót w odpowiednich specjalnościach, przeprowadzenie czynności rozruchowych i odbiorowych, przygotowanie dokumentów i uzyskanie prawomocnego pozwolenia na użytkowanie obiektu po wykonanych robotach budowlanych. Zakres programu funkcjonalno użytkowego obejmuje: demontaż istniejących zaworów przygrzejnikowych wraz z demontażem gałązek w koniecznym zakresie dla wykonania prac wg punktu poniżej, dla każdego elementu grzejnego montaż na zasilaniu zaworu z nastawą wstępną wyposażonego w głowicę termostatyczną, który powinien uniemożliwiać zmianę nastawy bez użycia specjalnego narzędzia, na powrocie z każdego elementu grzejnego grzejnikowy zawór powrotny odcinający, Program funkcjonalno użytkowy nie obejmuje następujących prac, które wskutek wizji lokalnej uznaje się za konieczne do wykonania: likwidacja naczynia wzbiorczego otwartego, zamknięcie układu instalacji centralnego ogrzewania i zabezpieczenie jej naczyniem przeponowym,

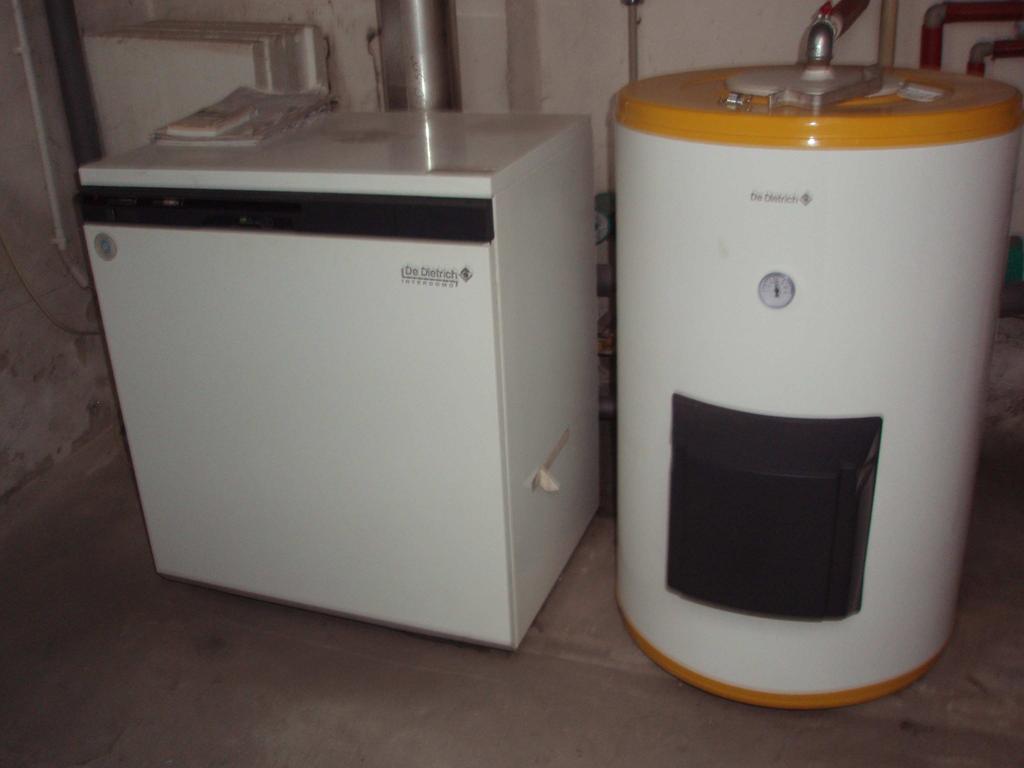

17 odpowietrzenie instalacji przez piony za pomocą odpowietrzników automatycznych z zaworami odcinającymi, zastosowanie wkładki kominowej lub komina zewnętrznego ze stali kwasoodpornej dla odprowadzenia spalin z kotła gazowego. Brak wkładki powoduje wykraplanie wilgoci i powstawanie grzyba na ścianie sali na piętrze budynku, w której przebywają dzieci. Powyższe prace i decyzje o sposobie prowadzenia przewodu spalinowego kotła winny odbyć się po ekspertyzie kominiarskiej, jaką winien zlecić Użytkownik. Przed przystąpieniem do jakichkolwiek prac związanych z zakresem prac, które obejmuje PFU zaleca się wykonanie wizji lokalnej na trenie inwestycji. STAN ISTNIEJĄCY 1. Źródło ciepła: Źródłem ciepła dla budynku jest kotłownia opalana gazem stan techniczny dobry. Kotłownia wyposażona w kocioł gazowy De Dietrich. Kotłownia wytwarza ciepło dla instalacji centralnego ogrzewania i przygotowuje ciepła wodę użytkową. Kocioł pracuje w układzie otwartym, co nie jest prawidłowe, jak również przewód spalinowy nie spełnia przepisowych wymogów ponieważ nie został wyposażony we wkładkę ze stali kwasoodpornej. 2. Instalacja centralnego ogrzewania: Instalacja pracująca w obiegu wymuszonym za pomocą pompy obiegowej, zabezpieczenie instalacji naczyniem wzbiorczym otwartym. Grzejniki aluminiowe wyposażone w armaturę odcinającą

18 STAN PROJEKTOWANY 1. Instalacja centralnego ogrzewania: na zasilaniu każdego grzejnika zastosować zawór z nastawą wstępną wyposażony w głowicę termostatyczną, który powinien uniemożliwiać zmianę nastawy bez użycia specjalnego narzędzia, na powrocie z każdego elementu grzejnego grzejnikowy zawór powrotny tylko z funkcją odcięcia. 2. Konieczne prace poza programem funkcjonalno użytkowym: likwidacja naczynia wzbiorczego otwartego, zamknięcie układu instalacji centralnego ogrzewania i zabezpieczenie jej naczyniem przeponowym, odpowietrzenie instalacji przez piony za pomocą odpowietrzników automatycznych z zaworami odcinającymi, zastosowanie wkładki kominowej lub komina zewnętrznego ze stali kwasoodpornej dla odprowadzenia spalin z kotła gazowego. Brak wkładki powoduje wykraplanie wilgoci i powstawanie grzyba na ścianie sali na piętrze budynku, w której przebywają dzieci. Powyższe prace i decyzje o sposobie prowadzenia przewodu spalinowego kotła winny odbyć się po ekspertyzie kominiarskiej, jaką winien zlecić Użytkownik. Ogólnie materiały: - rurociągi gałązek instalacji centralnego ogrzewania z rur stalowych ze szwem wg: PN 79/H Rury stalowe ze szwem przewodowe i wg PN 79/H Rury stalowe gwintowane, - zawory termostatyczne ze wstępną regulacją posiadające atest mówiący o jego odporności na zepsucie i dewastację. Izolacje: - Izolacje antykorozyjne rurociągi i urządzenia w obrębie kotłowni i instalacji centralnego ogrzewania izolować antykorozyjnie zgodnie z KESC 88 nr 7.1. rozdział 5, oraz PN 70/H Ochrona przed korozją. Przygotowanie stali, staliwa i żeliwa do malowania. Ogólne wytyczne, PN 70/H Ochrona przed korozją. Wzorce jakości przygotowania powierzchni stali do malowania, PN 70/H Ochrona przed korozją. Ocena przygotowania powierzchni stali, staliwa i żeliwa do malowania, PN 70/H Ochrona przed korozją. Malowanie konstrukcji stalowych. Ogólne wytyczne, oraz PN 71/H Ochrona przed korozją. Malowanie konstrukcji stalowych. Ogólne wytyczne PN 79/H Ochrona przed korozją. Pokrycia lakierowe. Ogólne wytyczne. - izolacje cieplne zgodnie z PN B i Rozporządzenie Ministra Infrastruktury z dnia 6 listopada 2008 r. zmieniające rozporządzenie w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie Izolacja cieplna przewodów rozdzielczych i komponentów w instalacjach centralnego ogrzewania powinna spełniać następujące wymagania minimalne określone w poniższej tabeli:

19 Lp. Rodzaj przewodu lub komponentu Minimalna grubość izolacji cieplnej (materiał 0,035 W/mK) Średnica wewnętrzna do 22 mm. 20 mm 2 Średnica wewnętrzna od 22 mm do 35 mm. 30 mm 3 Średnica wewnętrzna od 35 mm do 100 mm. równa średnicy wewnętrznej rury 4 Średnica wewnętrzna ponad 100 mm. 100 mm Przewody i armatura wg pozycji 1 4, przechodzące przez 5 ściany lub stropy, skrzyżowania przewodów. ½ wymagań z poz. 1 4 Przewody ogrzewań centralnych wg poz. 1 4, ułożone w 6 komponentach budowlanych między ogrzewanymi ½ wymagań z poz. 1 4 pomieszczeniami różnych użytkowników. 7 Przewody wg poz.6 ułożone w podłodze. 6 mm - kształtki dla połączeń gwintowanych wg PN EN 10242: A1:2002, zwężki wg KESC C , UWAGI KOŃCOWE: - po zakończeniu prac w zakresie budowy instalacji centralnego ogrzewania, należy wykonać niezbędne prace wykończeniowo budowlane w celu przywrócenia stanu istniejącego, - przewiduje się wykonanie prac budowlanych jedynie w zakresie zapewnienia prawidłowego montażu i funkcjonowania instalacji centralnego ogrzewania, oraz w celu spełnienia wymogów instalacyjno budowlanych dla całości prac i uzyskania pozwolenia na użytkowanie obiektu, - uwzględnić i wykonać przekucia konieczne do montażu instalacji, a następnie dokonać napraw, uzupełnień uszkodzonych elementów budowlanych. zabezpieczyć stosowanie tulei ochronnych dla przejścia rurociągów przez przegrody budowlane, - wykonać konieczne nastawy na zaworach przygrzejnikowych i wszystkich elementach, które wymagają nastaw i regulacji wg opracowanej dokumentacji projektowej, - wykonać konieczne próby ciśnieniowe instalacji przed wykonaniem izolacji antykorozyjnych i cieplnych, W TRAKCIE PRAC STOSOWAĆ m. in.: - Wymagania techniczne COBRTI INSTAL: zeszyt 2 Wytyczne projektowania instalacji centralnego ogrzewania, zeszyt 6 warunki techniczne wykonania i odbioru instalacji grzewczych, zeszyt 8 warunki techniczne wykonania i odbioru węzłów ciepłowniczych, Warunki techniczne wykonania i odbioru robót budowlano montażowych - Instalacje sanitarne i przemysłowe, Budownictwo ogólne, instalacje elektryczne,

20 obowiązujące polskie normy, normy branżowe oraz inne przepisy dotyczące rodzajów prowadzonych robót w tym instrukcje montażu producentów materiałów i urządzeń, Utylizacja demontowanych elementów oraz powstałych zanieczyszczeń stałych. Wszystkie elementy, będące efektem demontażu instalacji (armatura, rury), które za zgodą Inwestora, mogą być sprzedane na złom, winny być tam przetransportowane, obowiązek ten spoczywa na Wykonawcy. Uzyskana wartość ze sprzedaży ma zostać przekazana na wskazane przez Zamawiającego konto. Pozostałe odpady stałe w tym gruz i itp. Wykonawca zobowiązany jest wywieźć na wysypisko komunalne ponosząc konieczne opłaty lub dokonać utylizacji w inny sposób zgodny z obowiązującymi przepisami. Przygotowanie terenu budowy. Teren budowy, z uwagi na fakt, że prace budowlane mogą być prowadzone w okresie pracy Przedszkola należy odgrodzić i zabezpieczyć przed dostępem osób postronnych. Ogólne warunki wykonania i odbioru robót remontowych. W ramach przekazania miejsca prowadzenia prac budowlanych Zamawiający przekaże Wykonawcy cały obiekt lub jego poszczególne elementy na podstawie wcześniej opracowanego harmonogramu realizacji inwestycji. Obowiązkiem Wykonawcy na podstawie umowy jest przyjęcie odpowiedzialności od następstw i wyników działalności w zakresie: organizacji robót, zabezpieczenia interesów osób trzecich, ochrony środowiska, warunków bezpieczeństwa pracy, zabezpieczenia miejsca prowadzenia prac przed dostępem osób trzecich. Materiały stosowane przez Wykonawcę w trakcie wykonywania robót, mają spełniać wymagania polskich przepisów, a Wykonawca będzie posiadał dokumenty potwierdzające, że zostały one wprowadzone do obrotu zgodnie z regulacjami ustawy o wyrobach budowlanych i posiadają wymagane parametry. Zamawiający uprawniony jest do kontroli: rozwiązań projektowych, wykonywanych robót, stosowanych gotowych wyrobów w odniesieniu do dokumentów potwierdzających ich dopuszczenie do obrotu, sposobu wykonania robót w aspekcie zgodności ich wykonania z projektami wykonawczymi, programem funkcjonalno użytkowym i umową. Dla potrzeb zapewnienia współpracy z Wykonawcą i prowadzenia kontroli wykonywanych robót oraz dokonywania odbiorów Zamawiający przewiduje ustanowienie osoby upoważnionej do zarządzania realizacją umowy oraz zespołu specjalistów pełniących funkcje inspektorów nadzoru w zakresie wynikającym z ustawy Prawo budowlane i postanowień umowy. Zamawiający winien ustalić rodzaje odbiorów robót w tym m in.: odbiory robót zanikających i ulegających zakryciu,

21 odbiory częściowe, odbiór końcowy, odbiór ostateczny (po okresie rękojmi), Sprawdzeniu i kontroli będą podlegały: użyte wyroby budowlane i uzyskane w wyniku robót budowlanych elementy obiektu w odniesieniu do ich parametrów oraz ich zgodności z dokumentami budowy, jakość wykonania i dokładność prac wykończeniowych, prawidłowość funkcjonowania zamontowanych urządzeń i wyposażenia, poprawność połączeń i szczelność (próby ciśnieniowe) instalacji. Organizacja robót Wykonawca przed przystąpieniem do robót remontowych, przedstawi i uzgodni z Zamawiającym harmonogram prac. Zaleca się, aby roboty wykonywane wewnątrz obiektu, były poza godzinami jego funkcjonowania. Roboty budowlane należy organizować w sposób ograniczający do minimum ich uciążliwość i powodowane utrudnienia. Ważnym jest rozwiązanie transportu materiałów, co winno być wynikiem ustaleń pomiędzy Wykonawcą, a Zamawiającym. W trakcie wykonywania prac strefy zagrożone nie mogą w żaden sposób ograniczać funkcjonowania Przedszkola. Ponieważ prace mogą być prowadzone w czynnym obiekcie, obiekt jest istniejący stąd należy do minimum ograniczyć prace powodujące drgania i hałas, korzystając z właściwych technologii wykonywania robót z właściwymi służącymi do tego celu narzędziami. W czasie prac stosować zabezpieczenia miejsca robót przed rozprzestrzenianiem się kurzu, pyłu lub innych zanieczyszczeń powietrza, stosować zabezpieczenia przed rozprzestrzenianiem się zanieczyszczeń w wyniku ruchu pracowników, pojazdów i sprzętu budowlanego. Zasilanie placu budowy w wodę i prąd z miejsca wskazanego przez Zlecającego. Pobór mediów na koszt Wykonawcy przy zastosowaniu kwoty ryczałtowej lub na podstawie innych ustaleń. Tam, gdzie to konieczne Wykonawca uzyska pozytywną opinię właściwych rzeczoznawców np. z zakresu: BHP, P. poż. Wykonawca zobowiązany jest na własny koszt zapewnić Nadzór Autorski. Wykonawca zobowiązany jest na własny koszt zapewnić kierownika budowy i kierownika robót w odpowiednich specjalnościach. Zamawiający winien wymagać od Wykonawcy przedłożenia do akceptacji kompletnej dokumentacji technicznej i szczegółowych specyfikacji technicznych wykonania i odbioru robót, przed ich skierowaniem do realizacji, w aspekcie ich zgodności z ustaleniami programu funkcjonalno użytkowego i umowy. Wykonawca odpowiada za bezpieczeństwo na placu budowy. Wykonawca jest zobowiązany do opracowania i przedstawienia Zamawiającemu: harmonogramu realizacji inwestycji, musi być ściśle dostosowany do przedłożonego przez Inwestora harmonogramu rzeczowo finansowego,

22 opracowania zestawień kosztowych w oparciu o przełożony przez Inwestora harmonogram rzeczowo finansowy, informacji dotyczącej bezpieczeństwa i ochrony zdrowia (informacja BIOZ), WYKAZ PRZEPISÓW I NORM ZWIĄZANYCH Z WYMIENIONYM ZAKRESEM PRAC Ustawa z dnia r. Prawo budowlane z wprowadzanymi zmianami na podstawie tj. Dz. U. z 2010 r. Nr 243, poz. 1623, z 2011 r. Nr 32, poz. 159, z2011 r. Nr 45, poz.235, Nr 94, poz. 551, Nr 135, poz. 789, Nr142, poz. 829, Nr185, poz. 1092, Nr 232, poz Ustawa z dnia r. o wyrobach budowlanych (Dz.U. Nr 92, poz. 881) Ustawa z dnia r. o ochronie przeciwpożarowej (Dz.U. z 2002 r. Nr 147, poz ze zm.) Ustawa z dnia r. o dozorze technicznym (Dz.U. Nr 122, poz ze zm.) Ustawa z dnia r. o systemie oceny zgodności (Dz.U. Nr 166, poz. 1360, ze zm.) Ustawa z dnia r. o normalizacji (Dz.U. Nr 169, poz. 1386) Rozporządzenie Ministra Pracy i Polityki Socjalnej z dnia r. w sprawie ogólnych przepisów bezpieczeństwa i higieny pracy (Dz. U. z 2003 r. Nr 169, poz. 1650) Rozporządzenie Ministra Infrastruktury z dnia r. w sprawie bezpieczeństwa i higieny pracy podczas wykonywania robót budowlanych (Dz. U. Nr 47, poz. 401) Rozporządzenie Ministra Infrastruktury z dnia r. w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie (Dz. U. Nr 75, poz. 690 ze zm.) Rozporządzenie Ministra Infrastruktury z dnia r. w sprawie systemów oceny zgodności, wymagań, jakie powinny spełniać notyfikowane jednostki uczestniczące w ocenie zgodności, oraz sposobu oznaczania wyrobów budowlanych oznakowaniem CE (Dz. U. Nr 195, poz. 2011) Rozporządzenie Ministra Spraw Wewnętrznych i Administracji z dnia r. w sprawie ochrony przeciwpożarowej budynków, innych obiektów budowlanych i terenów (Dz. U. Nr 80, poz. 563). Rozporządzenie Ministra Infrastruktury z dnia r. w sprawie informacji dotyczącej bezpieczeństwa i ochrony zdrowia oraz planu bezpieczeństwa i ochrony zdrowia (Dz. U. Nr 120, poz. 1126). Wymagania techniczne COBRTI INSTAL Zeszyt 5. Warunki Techniczne wykonania i odbioru instalacji wentylacyjnych''. Wymagania techniczne COBRTI INSTAL Zeszyt 7. Warunki Techniczne wykonania i odbioru instalacji wodociągowych'' Wymagania techniczne COBRTI INSTAL Zeszyt 12. Warunki techniczne wykonania i odbioru instalacji kanalizacyjnych'' PN B 01027:2002 Rysunek budowlany. Oznaczenia graficzne stosowane w projektach zagospodarowania działki lub terenu. PN B 02413:1991 Ogrzewnictwo i ciepłownictwo - Zabezpieczenie instalacji ogrzewań wodnych systemu otwartego Wymagania. PN B 02414:1999 Ogrzewnictwo i ciepłownictwo. Zabezpieczenie instalacji ogrzewań wodnych systemu zamkniętego z naczyniami wzbiorczymi przeponowymi. Wymagania. PN B 02415:1991 Ogrzewnictwo i ciepłownictwo. Zabezpieczenie wodnych zamkniętych systemów ciepłowniczych. Wymagania. PN B 02416:1991 Ogrzewnictwo i ciepłownictwo. Zabezpieczenie instalacji ogrzewań wodnych systemu zamkniętego przyłączonych do sieci cieplnych. Wymagania

23 PN B 02419:1991 Ogrzewnictwo i ciepłownictwo - Zabezpieczenie instalacji ogrzewań wodnych i wodnych zamkniętych systemów ciepłowniczych Badania. PN C 04750:2002 Paliwa gazowe. Klasyfikacja, oznaczenia i wymagania. PN EN ISO 6946:2008 Komponenty budowlane i elementy budynku - Opór cieplny i współczynnik przenikania ciepła - Metoda obliczania. PN EN ISO :2007 Cieplne właściwości użytkowe okien, drzwi i żaluzji Obliczanie współczynnika przenikania ciepła - Część 1: Postanowienia ogólne. PN EN ISO :2005 Cieplne właściwości użytkowe okien, drzwi i żaluzji Obliczanie współczynnika przenikania ciepła - Część 2: Metoda komputerowa dla ram. PN EN ISO 10211:2008 Mostki cieplne w budynkach - Strumienie ciepła i temperatury powierzchni - Obliczenia szczegółowe. PN EN 12831:2006 Instalacje ogrzewcze w budynkach - Metoda obliczania projektowego obciążenia cieplnego. PN EN ISO 13370:2008 Cieplne właściwości użytkowe budynków - Przenoszenie ciepła przez grunt - Metody obliczania. PN EN ISO 13789:2008 Cieplne właściwości użytkowe budynków - Współczynniki wymiany ciepła przez przenikanie i wentylację - Metoda obliczania. PN EN 297:2002, PN-EN 297:2002/A6:2006, PN-EN 297:2002/Ap1:2006, PN-EN 297:2002/AC:2006, PN-EN 297:2002/A4:2007 Kotły centralnego ogrzewania opalane gazem. Kotły typu B11 i B11BS z palnikami atmosferycznymi o nominalnym obciążeniu cieplnym nieprzekraczającym 70 kw. PN 90/H 83131/01 Centralne ogrzewanie. Grzejniki. Ogólne wymagania i badania. PN 70/H Kotły grzewcze. Nazwy i określenia. PN 90/M Kotły grzewcze stalowe o mocy cieplnej do 50 kw. Ogólne wymagania i badania techniczne. PN 93/M Kotły grzewcze gazowe wodne niskotemperaturowe i średniotemperaturowe. Wymagania i badania. PN 88/M Kotły grzewcze wodne niskotemperaturowe. Regulatory temperatury wody. PN B 10425:1989 Przewody dymowe, spalinowe i wentylacyjne murowane z cegły. Wymagania techniczne i badania przy odbiorze. PN B 02421:2000 Ogrzewnictwo i ciepłownictwo. Izolacja cieplna przewodów, armatury i urządzeń. Wymagania i badania odbiorcze. PN B :1999 Ogrzewnictwo. Kotłownie wbudowane na paliwa gazowe gęstości względnej mniejszej niż 1. Wymagania. PN M 34503:1992 Gazociągi i instalacje gazownicze. Próby rurociągów. PN EN 1775:2009 Dostawa gazu - Przewody gazowe dla budynków - Maksymalne ciśnienie robocze równe 5 bar lub mniejsze - Zalecenia funkcjonalne. PN B 02423:1999 Ciepłownictwo. Węzły ciepłownicze. Wymagania i badania przy odbiorze. PN B 03430:1983, PN B 03430:1983/Az3:2000 Wentylacja w budynkach mieszkalnych zamieszkania zbiorowego i użyteczności publicznej. Wymagania. PN B 01706:1992 Instalacje wodociągowe - Wymagania w projektowaniu. PN EN 1717:2003 Ochrona przed wtórnym zanieczyszczeniem wody w instalacjach wodociągowych i ogólne wymagania dotyczące urządzeń zapobiegawczych zanieczyszczeniu przez przepływ zwrotny. PN B 01707:1992 Instalacje kanalizacyjne - Wymagania w projektowaniu. PN EN :2002, PN EN :2002, PN-EN :2002, PN EN :2002 Systemy kanalizacji grawitacyjnej wewnątrz budynków Część 1: Postanowienia ogólne i wymagania

24 Systemy kanalizacji grawitacyjnej wewnątrz budynków - Część 2: Kanalizacja sanitarna Projektowanie układu i obliczenia. Systemy kanalizacji grawitacyjnej wewnątrz budynków Część 3: Przewody deszczowe Projektowanie układu i obliczenia. Systemy kanalizacji grawitacyjnej wewnątrz budynków Część 4: Pompownie ścieków Projektowanie układu i obliczenia
