CZĘŚĆ BUDOWLANA. Przedmiotem zamówienia jest wykonanie docieplenia ścian wewnętrznych.

Transkrypt

1

2 Spis treści WSTĘP... 3 CZĘŚĆ BUDOWLANA... 4 ZAKRES... 4 ZAKRES PROGRAMU FUNKCJONALNO UŻYTKOWEGO... 5 CZĘŚĆ INSTALACYJNA WPROWADZENIE ZAKRES STAN ISTNIEJĄCY STAN PROJEKTOWANY WYKAZ PRZEPISÓW I NORM ZWIĄZANYCH Z WYMIENIONYM ZAKRESEM PRAC

3 WSTĘP Działania określone w niniejszym Programie Funkcjonalno-Użytkowym obejmują swoim zakresem prace przewidziane w projekcie pn. Termomodernizacja budynków użyteczności publicznej na terenie gm. Trzebinia, który zostanie dofinansowany w ramach III konkursu Programu priorytetowego System zielonych inwestycji (GIS - Green Investment Scheme) Część 1) Zarządzanie energią w budynkach użyteczności publicznej Narodowego Funduszu Ochrony Środowiska i Gospodarki Wodnej. Wszystkie prace projektowe i wykonawcze powinny służyć realizacji założeń Programu i muszą być zgodne z Harmonogramem Rzeczowo-Finansowym będącym załącznikiem do ww. projektu. Program Funkcjonalno-Użytkowy (PFU) został opracowany na podstawie audytów energetycznych określających zakres prac zmierzających do zmniejszenia zapotrzebowania na ciepło w budynkach i ograniczeniu emisji CO2. Wszystkie wartości dotyczące wielkości prac termomodernizacyjnych (np. powierzchnia, długość, ilość sztuk) zostały określone na podstawie archiwalnej dokumentacji architektonicznej lub budowlanej, która może być niekompletna, a wartości mogą odbiegać od rzeczywistości i należy je sprawdzić na budowie

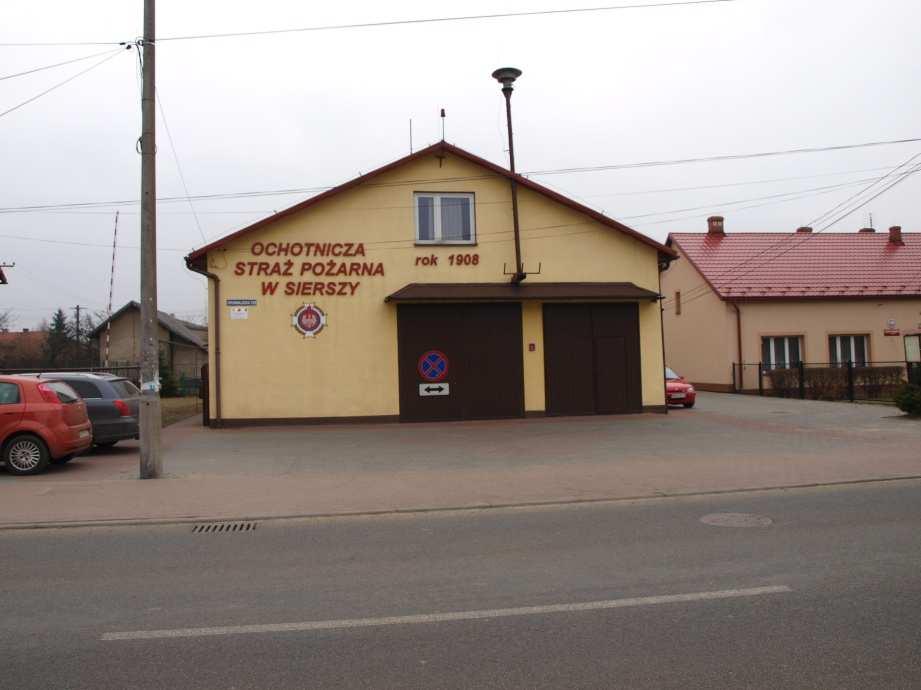

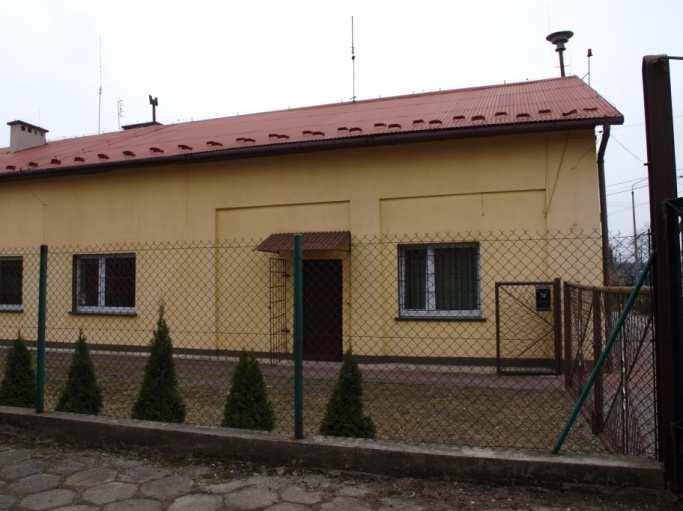

4 CZĘŚĆ BUDOWLANA ZAKRES Przedmiotem zamówienia jest wykonanie docieplenia ścian wewnętrznych. PRZEDMIOT ZAMÓWIENIA OBEJMUJE opracowanie specyfikacji technicznych wykonania i odbioru robót, wykonanie robót remontowych, wykonanie świadectwa charakterystyki energetycznej. OPIS, STAN ISTNIEJĄCY Budynek dwukondygnacyjny. Technologia tradycyjna, ściany murowane i otynkowane. Dach dwuspadowy, o różnych połaciach, konstrukcja drewniana, kryty blachą dachówkową. WPIS DO REJESTRU ZABYTKÓW Obiekt nie jest wpisany do rejestru zabytków i nie znajduje się w strefie ochrony konserwatorskiej EKSPLOATACJA GÓRNICZA Budynek nie jest położony na terenie objętym działaniem szkód górniczych. NAZWY I KODY WG WSPÓLNEGO SŁOWNIKA ZAMÓWIEŃ (CPV) WG ROZPORZĄDZENIE (WE) NR 2195/2002 PARLAMENTU EUROPEJSKIEGO: W dniu 28 listopada 2007 r. rozporządzenie komisji WE nr 213/2008 zmieniło rozporządzenie (WE) nr 2195/2002 Parlamentu Europejskiego i Rady w sprawie Wspólnego Słownika Zamówień (CPV) (Dz.U. UE 74 z 15 marca 2008r) Kładzenie rynien - 4 -

5 Roboty przy wznoszeniu rusztowań Demontaż rusztowań Wznoszenie rusztowań Roboty murarskie Roboty murarskie w zakresie fasad Izolacja cieplna Tynkowanie Roboty w zakresie stolarki budowlanej Instalowanie drzwi i okien i podobnych elementów Roboty malarskie Malowanie budynków Roboty remontowe i renowacyjne DOKUMENTY ODNIESIENIA USTAWY, NORMY, ROZPORZĄDZENIA 1. Ustawa Prawo budowlane z dnia 7 lipca 1994 r. tekst jednolity Dz. U. Nr 156 poz z 2006 r. wraz z późniejszymi zmianami. 2. Ustawa z dnia 16 kwietnia 2004 r. o wyrobach budowlanych (Dz. U. Nr 92 poz. 881 z dnia 30 kwietnia 2004 r. z późniejszymi zmianami. 3. Rozporządzenie Ministra Infrastruktury z dnia 12 kwietnia 2002 r w sprawie warunków technicznych jakim powinny odpowiadać budynki i ich usytuowanie, późniejszymi zmianami. 4. Rozporządzenie Ministra Infrastruktury z dn r., w sprawie szczegółowego zakresu i formy projektu budowlanego. 5. PN-EN ISO 6946: 1999 Komponenty budowlane i elementy budynku. Opór cieplny i współczynnik przenikania ciepła. Metoda obliczania 6. Rozporządzenie Ministra Infrastruktury z dnia 11 sierpnia 2004 r. w sprawie sposobów deklarowania zgodności wyrobów budowlanych oraz sposobu znakowania ich znakiem budowlanym (Dz. U. Nr 198, poz. 2041). 7. Rozporządzenie Ministra Infrastruktury w sprawie informacji dotyczącej bezpieczeństwa i ochrony zdrowia oraz planu bezpieczeństwa i ochrony zdrowia. (Dz. U. z 2003 r., Nr 120, poz. 1126). 8. Rozporządzenie Ministra Infrastruktury w sprawie kontroli wyrobów budowlanych prowadzonych do obrotu (Dz.U. z dn. 8 czerwca 2004 r., Nr 130, poz. 1386) 9. PN-EN 12524:2003 Materiały i wyroby budowlane. Właściwości cieplno-wilgotnościowe. Tabelaryczne wartości obliczeniowe 10. PN-EN ISO 14683:2001 Mostki cieplne w budynkach. Liniowy współczynnik przenikania ciepła. Metody uproszczone i wartości orientacyjne 11. Rozporządzenie MI z dnia w sprawie metodologii obliczenia i wzorów świadectw energetycznych, DzU nr 201/2008, poz ZAKRES PROGRAMU FUNKCJONALNO UŻYTKOWEGO 1. DOCIEPLENIE ŚCIAN ZEWNĘTRZNYCH TECHNOLOGIA: lekka mokra, styropian, tynk silikonow. GRUBOŚĆ IZOLACJI: styropian 12cm, λ=0.039 W/mK. Docieplenie ścian od wysokości 3cm od poziomu terenu. POWIERZCHNIA OCIEPLENIA: 336m 2 OCIEPLENIE SZPALET OKIENNYCH I DRZWIOWYCH: styropian 2cm

6 1.1. WYKONANIE ROBÓT DOCIEPLENIOWYCH W programie przyjęto ocieplenie metodą bezspoinową, z zastosowaniem cienkowarstwowej silikonowej wyprawy tynkarskiej, o właściwościach ochronnych przed wpływami czynników atmosferycznych. Wybrany system musi posiadać aktualną Aprobatę Techniczną Instytutu Techniki Budowlanej lub Europejską Aprobatę system nierozprzestrzeniający ognia, wykonany na warstwie izolacji cieplnej z płyt styropianowych, z zastosowaniem cienkowarstwowych silikonowych tynków strukturalnych. W/w metoda polega na ociepleniu ścian zewnętrznych warstwą izolacji termicznej, w tym przypadku styropianu o gr. 12cm oraz 2cm dla szpalet okiennych, które mocuje się bezpośrednio do wyczyszczonej i wyrównanej powierzchni elewacji. Wykonawca w ofercie musi uwzględnić wszelkie nierówności w płaszczyznach ścian oraz uwzględnić Rozporządzenie Ministra Środowiska z dania 28 września 2004r. w sprawie gatunków dziko występujących zwierząt objętych ochroną, a także zastosować się do wytycznych NFOŚiGW w tym zakresie. Należy wprowadzić specjalne rozwiązania chroniące gatunki ptaków gniazdujące w obiektach poddawanych termomodernizacji. Zaproponowane rozwiązania powinny być zgodne ze Standardami montowania ukryć dla ptaków i nietoperzy jako element prac dociepleniowych przygotowanych przez Polskie Towarzystwo Ochrony Przyrody Salamandra (Zał. 1.). Zagadnienia te należy uregulować na etapie sporządzania dokumentacji projektowej ocieplenia budynków. Przed planowanym ociepleniem budynku należy wykonać staranne czyszczenie chemicznomechaniczne elewacji z porostów glonami, zagrzybienia, zabrudzeń osadzających się z łatwością do chropowatej strukturze podłoża. Wskazane jest również po ustawieniu rusztowań wykonanie w miejscach porażeń, odkrywek ocieplenia na różnych wysokościach - dla sprawdzenia stanu technicznego ściany budynku i istniejących warstw dociepleniowych. Przed przystąpieniem do ocieplenia należy wykonać próby wytrzymałościowe kołków. W razie konieczności zmienić trzpień kołków oraz zwiększyć ilość kołków. WYKAZ W/W MATERIAŁÓW W PROJEKTOWANYCH SYSTEMACH 1. Ocieplana ściana budynku podłoże 2. Zaprawa klejowo szpachlowa do styropianu 3. Płyty styropianowe o kodach EPS-EN T2-L2-W2-S2-P3-BS115- CS(10)70-DS(N)2- DS(70,-)2-TR100 lub EPS-EN T2-L2-W2-S2-P4-BS125- CS(10)80- DS(N)2-DS.(70,-)2- TR100 wg PN-EN 13163:2004,co najmniej klasy E reakcji na ogień wg PN-EN :

7 (odpowiadającej określeniu samogasnące wg Rozporządzenia Ministra Infrastruktury z dnia 12 kwietnia 2002 r., Dz. U Nr 75, poz. 690), spełniające dodatkowo następujące wymagania: powierzchnie płyty - szorstkie po krojeniu z bloków; krawędzie - proste, ostre i bez wyszczerbień. 4. Zaprawa zbrojąca do styropianu; 5. Siatka zbrojąca z włókna szklanego; 6. Zaprawa zbrojąca; 7. Farba gruntująca podkład; 8. Cienkowarstwowy tynk silikonowy, baranek 2,0mm. Produkty uzupełniające: - kołki mocujące dobrane odpowiednio do stanu istniejącego podłoża; - szyna cokołowa zgodnie z systemem; - narożniki z siatką z włókna szklanego; - narożnik z lekkiego metalu; - taśmy uszczelniające przeznaczone do skutecznego i trwałego uszczelnienia miejsc styków systemu ocieplającego z wszelkimi innymi detalami i materiałami fasady; - profile dylatacyjne, wyposażone we wstawki z siatki zbrojącej i kątowników ochronnych, umożliwiające łatwą, pewną i trwałą obróbkę dylatacji konstrukcyjnych o szerokości 5-25mm - podwójna siatka na poziomie parteru. PRACE UZUPEŁNIAJĄCE ZWIĄZANE Z DOCIEPLENIEM ŚCIAN ZEWNĘTRZNYCH: - schowanie istniejących kabli pod styropianem, - wymiana parapetów zewnętrznych w oknach, - wymiana koniecznych rynien oraz rur spustowych, - demontaż oraz ponowny montaż elementów na elewacji tj. czujników, kamer, emblematów, anten, akcesorii elektrycznych, itp. - konieczna wymiana obróbek blacharskich np. : w pasie podrynnowym, na attykach, na gzymsach, na daszkach wejściowych, itp. - schowanie pionowych kabli instalacji odgromowej w rurce 32 mmm pod styropianem wraz z montażem skrzynek na złączach kontrolnych, wykonanie pomiarów i sporządzenie protokołów. - przełożenie krat w oknach z dostosowaniem długości łączników, - wykonać nowe zadaszenie nad bocznym wejściem do budynku z dostosowaniem długości mocowania. - Dostosowanie istniejących zadaszeń do grubości ocieplenia, wykonanie odpowiednich obróbek

8 Wszystkie prace związane z ociepleniem ścian wykonywać ściśle wg wytycznych producenta danego systemu wydaną Aprobatą Techniczną. Zabrania się używania materiałów nie wymienionych w dokumentach dopuszczających do stosowania w budownictwie oraz stosowania zamienników pochodzących z innych systemów KONTROLA WYKONANIA OCIEPLENIA W interesie wykonawcy jest dokonanie wstępnej oceny stanu podłoża oraz jakości i zgodności dostarczonych materiałów budowlanych, jak również prowadzenie bieżącej kontroli wykonywanych robót po ukończeniu każdego etapu ocieplenia ściany. Ma to na celu prawidłowe wykonanie zleconych prac w ustalonym w umowie terminie. Zaniedbanie tego obowiązku prowadzić może do nawarstwiania się kolejnych błędów, co w konsekwencji skutkować będzie złą jakością prac, koniecznością dokonania poprawek i ewentualnością zastosowania kar umownych przez zleceniodawcę. Kontrola podłoża: Sprawdzeniu i ocenie podlegają: - wygląd powierzchni podłoża, z którego można wywnioskować o jego stopniu zabrudzenia, zniszczenia, stabilności, równości powierzchni, zawilgocenia i chłonności. W przypadkach wątpliwych konieczne jest wykonanie testu nośności podłoża przeprowadzanego wg zaleceń dostawcy BSO; - odchyłki geometryczne podłoża. Kontrola dostarczonych na budowę składników BSO: Kontrola ta polega na sprawdzeniu zgodności dokumentów dopuszczających poszczególne wyroby do obrotu z dokumentem odniesienia. Sprawdzeniu powinna podlegać prawidłowość oznakowania poszczególnych materiałów. Po stwierdzeniu formalnej przydatności wyrobów, należy dokonać sprawdzenia zgodności asortymentowej, jakościowej oraz ilościowej. Kontrola międzyoperacyjna powinna obejmować prawidłowość: - przygotowania podłoża; - przyklejenia płyt termoizolacyjnych; - osadzenia łączników mechanicznych; - wykonania warstwy zbrojonej; - wykonania gruntowania; - wykonania obróbek blacharskich; - zamocowania profili; - wykonania wyprawy tynkarskiej; - wykonania (ewentualnego) malowania. Kontrola przygotowania podłoża polega na sprawdzeniu czy podłoże zostało oczyszczone, zmyte, wyrównane, wzmocnione, czy dokonano uzupełnienia ubytków w zakresie koniecznym. Kontrola przyklejenia płyt izolacyjnych polega na sprawdzeniu równości i ciągłości powierzchni, układu i szerokości spoin. Kontrola osadzenia łączników mechanicznych polega na sprawdzeniu liczby i rozmieszczenia łączników mechanicznych. W przypadku podłoży o wątpliwej nośności, w szczególności - 8 -

9 zbudowanych z materiałów szczelinowych zalecane jest wykonanie prób wyrywania łączników. Kontrola wykonania warstwy zbrojonej polega na: sprawdzeniu prawidłowości zatopienia siatki zbrojącej w masie klejącej, wielkości zakładów siatki zbrojącej, grubości warstwy zbrojonej, równości, przestrzegania czasu i warunków twardnienia warstwy zbrojonej przed przystąpieniem do dalszych prac. Kontroli podlega również prawidłowość wykonania obrobienia miejsc newralgicznych elewacji (naroży zewnętrznych, ościeży i naroży otworów, dylatacji, podokienników, kapinosów itp.) Sprawdzenie równości warstwy zbrojonej jak w przypadku warstwy tynkarskiej. Kontrola wykonania gruntowania polega na: sprawdzeniu ciągłości wykonania warstwy gruntowej i jej skuteczności. Kontrola wykonania obróbek blacharskich polega na: sprawdzeniu zamocowania, spadków i zabezpieczenia blacharki przed negatywnym wpływem dalszych procesów (foliowanie) oraz wysunięcia poza projektowaną płaszczyznę ściany. Kontrola wykonania wyprawy tynkarskiej polega na: sprawdzeniu ciągłości, równości i nadania właściwej zgodnej z projektem struktury. W wymaganiach co do równości należy przyjąć wytyczne: - odchylenie powierzchni od płaszczyzny nie powinno być większe niż 3mm i w liczbie nie większej niż 3 na całej długości łaty kontrolnej (łata długości 2.0 m) - odchylenia krawędzi od kierunku pionowego nie powinno być większe niż 2mm na 1 m i nie więcej niż 30mm na całej wysokości budynku, - dopuszczalne odchylenia od pionu powierzchni i krawędzi zewnętrznych na całej wysokości kondygnacji 10mm, - dopuszczalne odchylenia powierzchni nie większe niż 30mm na całej wysokości budynku, - odchylenie promieni krzywizny powierzchni faset, wnęk itp. od projektowanego promienia nie powinny być większe niż 7mm. Kontrola wykonania (ewentualnego) malowania polega na: sprawdzeniu ciągłości, jednolitości faktury i barwy, braku miejscowych wypukłości i wklęsłości, oraz widocznych napraw i zaprawek. Ocena wyglądu zewnętrznego polega na wizualnej ocenie wykończonej powierzchni ocieplenia. Powinna ona charakteryzować się jednorodnością i niezmiennością barwy i faktury oraz brakiem miejscowych wypukłości i wklęsłości stwierdzanymi wzrokowo przy świetle rozproszonym z odległości > 3m. Dopuszczalne odchylenie wykończonego lica systemu od płaszczyzny (powierzchni), pionu i poziomu powinno być zgodne z ogólnymi warunkami odbioru technicznego robót budowlanych lub z warunkami szczegółowymi zawartymi w umowie NORMY I DOKUMENTY ODNIESIENIA ETAG 004. Wytyczne do Europejskich Aprobat Technicznych..Złożone systemy izolacji cieplnej z wyprawami tynkarskimi.. Dz. Urz.WEC212 z ZUAT15/V.03/2003.Zestawy wyrobów do wykonywania ociepleń z zastosowaniem styropianu jako materiału termoizolacyjnego i pocienianej wyprawy elewacyjnej. - Zalecenia Udzielania Aprobat Technicznych ITB, Warszawa, 2003 r

10 PN-EN 13163:2004 Wyroby do izolacji cieplnej w budownictwie. Wyroby z polistyrenu ekspandowanego (EPS) produkowane fabrycznie - specyfikacja. PN-EN 13162:2002 Wyroby do izolacji cieplnej w budownictwie. Wyroby z wełny mineralnej (MW) produkowane fabrycznie - specyfikacja. PN-EN ISO 6946: 1999 Komponenty budowlane i elementy budynku. Opór cieplny i współczynnik przenikania ciepła. Metoda obliczania PN-EN 13499:2005 Wyroby do izolacji cieplnej w budownictwie. Zewnętrzne zespolone systemy ocieplania )ETICS) ze styropianem. Specyfikacja (norma niezharmonizowana z dyrektywą 106/89/EWG do dobrowolnego stosowania) Aprobata Techniczna ITB lub Europejska Aprobata Techniczna dostawcy systemu izolacji cieplnej z wyprawami tynkarskimi NORMY I DOKUMENTY ODNIESIENIA PN-EN A1:2010 Klasyfikacja ogniowa wyrobów budowlanych i elementów budynków. PN-EN 13163:2009 Wyroby do izolacji cieplnej w budownictwie. Wyroby ze styropianu (EPS) produkowane fabrycznie. Specyfikacja PN-EN 823:1998 Wyroby do izolacji cieplnej w budownictwie. Określanie grubości PN-EN 825:1998 Wyroby do izolacji cieplnej w budownictwie. Określanie płaskości PN-EN 826:1998 Wyroby do izolacji cieplnej w budownictwie. Określanie zachowania przy ściskaniu PN-EN 1607:1999 Wyroby do izolacji cieplnej w budownictwie. Określanie wytrzymałości na rozciąganie prostopadle do powierzchni czołowych PN-EN 1187:2004/A1:2007 Metody badań oddziaływania ognia zewnętrznego na dachy PN-83/N Statystyczna kontrola jakości. Losowy wybór jednostek produktu do próbki PN-EN 12667:2002 Właściwości cieplne materiałów i wyrobów budowlanych. Określanie oporu cieplnego metodami osłoniętej płyty grzejnej i czujnika strumienia cieplnego. Wyroby o dużym i średnim oporze cieplnym PN-EN ISO 1182: 2004 Badania reakcji na ogień wyrobów budowlanych. Badania niepalności PN-EN ISO 1716: 2004 Badania reakcji na ogień wyrobów budowlanych. Określanie ciepła spalania

11 Przed przystąpieniem do jakichkolwiek prac związanych z zakresem prac, które obejmuje PFU zaleca się wykonanie wizji lokalnej na trenie inwestycji. ORGANIZACJA ROBÓT Roboty remontowe należy organizować w sposób ograniczający do minimum ich uciążliwość i powodowane utrudnienia. Ważnym jest rozwiązanie transportu materiałów, co winno być wynikiem ustaleń pomiędzy wykonawcą, a Zamawiającym. W trakcie wykonywania prac strefy zagrożone nie mogą w żaden sposób ograniczać funkcjonowania budynku. Ponieważ prace mogą być prowadzone w czynnym obiekcie, obiekt jest istniejący stąd należy do minimum ograniczyć prace powodujące drgania i hałas, korzystając z właściwych technologii wykonywania robót z właściwymi służącymi do tego celu narzędziami. W czasie prac stosować zabezpieczenia miejsca robót przed rozprzestrzenianiem się kurzu, pyłu lub innych zanieczyszczeń powietrza, stosować zabezpieczenia przed rozprzestrzenianiem się zanieczyszczeń w wyniku ruchu pracowników, pojazdów i sprzętu budowlanego. Wykonawca, przed przystąpieniem do robót remontowych, przedstawi i uzgodni z Zamawiającym harmonogram prac, który może wskazywać ograniczenia w funkcjonowaniu obiektu. Ograniczenia te należy zminimalizować. Zasilanie placu budowy w wodę i prąd z miejsca wskazanego przez Zlecającego. Pobór mediów na koszt Wykonawcy przy zastosowaniu kwoty ryczałtowej lub na podstawie innych ustaleń. Wykonawca zobowiązany jest na własny koszt zapewnić Nadzór Autorski. Zamawiający winien wymagać od Wykonawcy przedłożenia do akceptacji kompletnej dokumentacji technicznej i szczegółowych specyfikacji technicznych wykonania i odbioru robót, przed ich skierowaniem do realizacji, w aspekcie ich zgodności z ustaleniami programu funkcjonalno użytkowego i umowy. Dodatkowo po stronie Wykonawcy leży wykonanie następujących elementów: - harmonogramu realizacji inwestycji, - harmonogramu płatności, - Informacji dotyczącej bezpieczeństwa i ochrony zdrowia (informacja BIOZ), - planu zapewnienia jakości wykonywanych robót budowlanych. Wszystkie prace, związane z ociepleniem i remontem budynku należy prowadzić ściśle wg instrukcji wybranego systemu, zasadami sztuki budowlanej oraz obowiązującymi przepisami. Przypadki zamiany poszczególnych składników wybranego systemu są niedopuszczalne i skutkują utratą gwarancji producenta systemu. Stosować materiały posiadające aktualne atesty Instytutu Techniki Budowlanej. Wykonawca prowadzący roboty budowlane podlega przepisom prawa budowlanego. Wszelkie prace należy wykonywać zgodnie ze sztuką budowlaną i wiedzą techniczną

12 CZĘŚĆ INSTALACYJNA WPROWADZENIE Nazwy i kody wg Wspólny Słowni Zamówień (CPV) wg rozporządzenie (WE) nr 2195/2002 parlamentu Europejskiego : W dniu 28 listopada 2007 r. rozporządzenie komisji WE nr 213/2008 zmieniło rozporządzenie (WE) nr 2195/2002 Parlamentu Europejskiego i Rady w sprawie Wspólnego Słownika Zamówień (CPV) (Dz.U. UE 74 z 15 marca 2008r). - dział: Produkty naftowe, paliwo, energia elektryczna i inne źródła energii - grupa: Energia elektryczna, gaz, energia jądrowa i paliwa, gorąca woda oraz pozostałe źródła ciepła kod klasa: Para, gorąca woda i podobne produkty kod kategoria: Gorąca woda kod kategoria: Para kod kategoria: Węzeł cieplny lokalny kod dział: Roboty budowlane kod , - grupa: Roboty instalacyjne w budynkach kod klasa: Roboty instalacyjne wodno kanalizacyjne i sanitarne kod kategoria: Instalowanie urządzeń grzewczych, wentylacyjnych i klimatyzacyjnych kod Instalowane centralnego ogrzewania kod kategoria: Roboty instalacyjne wodne i kanalizacyjne kod Roboty instalacyjne hydrauliczne kod Roboty instalacyjne kanalizacyjne kod Roboty instalacyjne w zakresie urządzeń sanitarnych kod klasa: Roboty izolacyjne kod kategoria: Izolacja cieplna kod grupa: Roboty wykończeniowe w zakresie obiektów budowlanych kod klasa: Tynkowanie kod klasa: Roboty w zakresie zakładania stolarki budowlanej oraz roboty ciesielskie kod grupa: Roboty w zakresie stolarki budowlanej kod Instalowanie drzwi, okien i podobnych elementów kod Instalowanie ram drzwiowych i okiennych kod Instalowanie framug drzwiowych kod Instalowanie ram okiennych kod grupa: Roboty ciesielskie kod klasa: Pokrywanie podłóg i ścian kod kategoria: Kładzenie płytek kod Kładzenie terakoty kod Kładzenie glazury kod klasa: Roboty malarskie i szklarskie kod kategoria: Roboty szklarskie kod Nakładanie powierzchni kryjących kod Roboty malarskie kod klasa: Roboty instalacyjne elektryczne kod

13 - kategoria: Instalowanie urządzeń elektrycznego ogrzewania i innego sprzętu elektrycznego w budynkach kod Instalacje zasilania elektrycznego kod kategoria: Inne instalacje elektryczne kod Instalowanie elektrycznych urządzeń pompowych kod ZAKRES Przedmiotem zamówienia jest zaprojektowanie i wykonanie zadania pn. Wyposażenie instalacji cieplej wody użytkowej w nowe źródło ciepła gazowy przepływowy podgrzewacz wody. Przedmiot zamówienia obejmuje: dokonanie zgłoszenia robót budowlanych remontu podgrzewacza ciepłej wody użytkowej oraz innych robót związanych z przedmiotem zamówienia w Starostwie Powiatowym w Chrzanowie lub uzyskanie pozwolenia na budowę, sporządzenie projektów wykonawczych po uprzednim skonsultowaniu z inwestorem przedstawionych założeń i rozwiązań do projektu oraz po uwzględnieniu jego uwag. Wymaganym elementem dokumentacji jest opracowania przedmiarów robót oraz kosztorysów inwestorskich, które będą miały charakter pomocniczy, opracowanie specyfikacji technicznych wykonania i odbioru robót, sporządzenie opracowań kosztowych (wg wzoru określonego przez Zamawiającego) i kosztorysów powykonawczych, wykonanie robót budowlanych na podstawie sporządzonej dokumentacji projektowej, zapewnienie kierownika budowy i kierowników robót w odpowiednich specjalnościach, przeprowadzenie czynności rozruchowych i odbiorowych, opracowanie instrukcji eksploatacyjnych dla Użytkownika gazowego podgrzewacza wody, przeszkolenie, w niezbędnym zakresie, służb technicznych Użytkownika do obsługi gazowego podgrzewacza wody, przygotowanie dokumentów i uzyskanie prawomocnego pozwolenia na użytkowanie obiektu po wykonanych robotach budowlanych. Zakres programu funkcjonalno użytkowego obejmuje: demontaż istniejącego gazowego przepływowego podgrzewacza ciepłej wody użytkowej typ PG 6 w jego miejsce zainstalowanie nowego o mocy cieplnej zapewniającej pokrycie występującego w budynku zapotrzebowania na ciepłą wodę użytkową. Przed przystąpieniem do jakichkolwiek prac związanych z zakresem prac, które obejmuje PFU zaleca się wykonanie wizji lokalnej na trenie inwestycji. STAN ISTNIEJĄCY

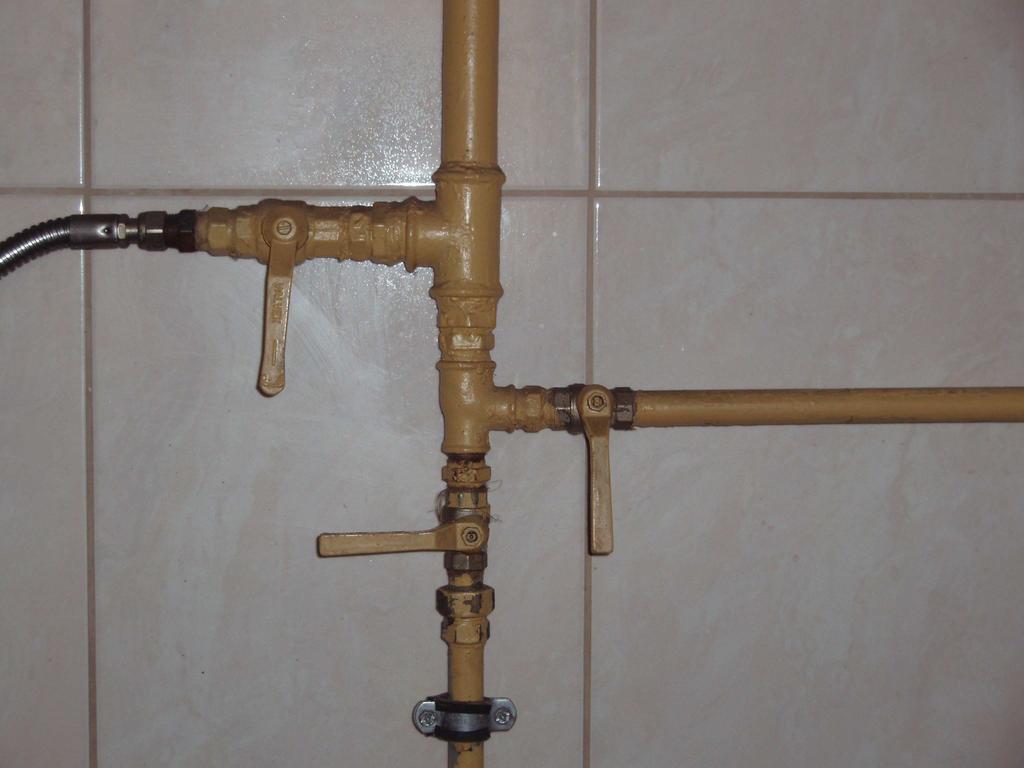

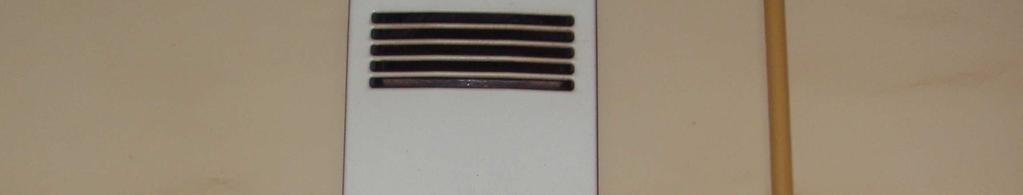

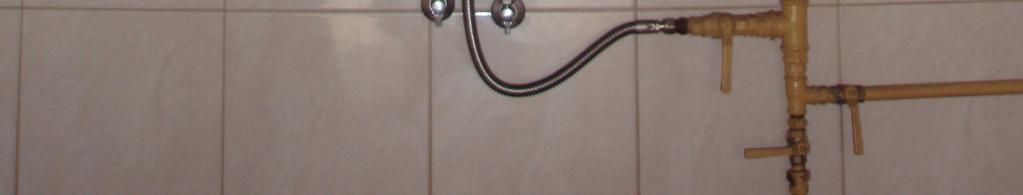

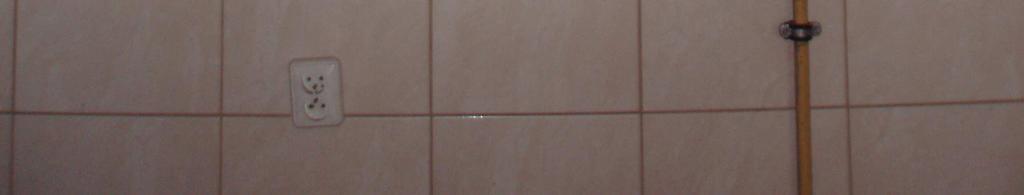

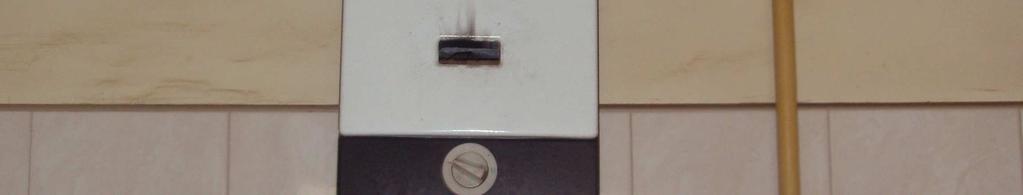

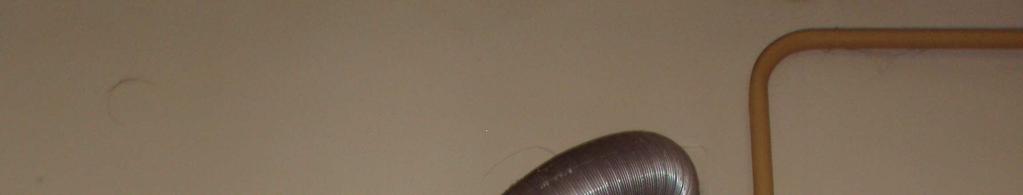

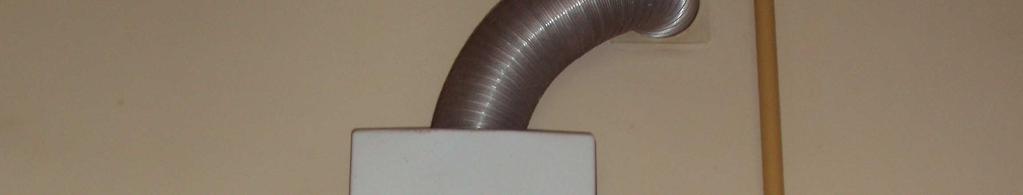

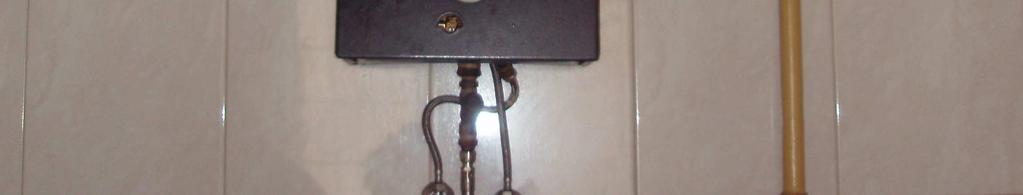

14 1. Źródło ciepła instalacja przygotowania ciepłej wody użytkowej. Ciepła woda użytkowa dla kuchni strażnicy Ochotniczej Straży Pożarnej przygotowywana jest w przepływowym podgrzewaczu wody typ PG 6. Podgrzewacz jest zainstalowany w pomieszczeniu kuchennym, wyposażony jest w przyłącze gazu wraz z niezbędna armaturą, oraz podłączony do przewodu spalinowego. STAN PROJEKTOWANY 1. Źródło ciepła przygotowania cieplej wody użytkowej: montaż przepływowego podgrzewacza ciepłej wody użytkowej wraz z koniecznym osprzętem, Ogólnie materiały: - rurociągi instalacji gazu z rur stalowych bez szwu wg PN 84/H Rury stalowe bez szwu ciągnione i walcowane na zimno ogólnego przeznaczenia, - armatura zwrotna i odcinająca tmax = 110 C, pmax = 6,0 bar, Izolacje: - Izolacje antykorozyjne rurociągi i urządzenia instalacji centralnego ogrzewania izolować antykorozyjnie zgodnie z KESC 88 nr 7.1.rozdział 5, oraz PN 70/H Ochrona przed korozją. Przygotowanie stali, staliwa i żeliwa do malowania. Ogólne wytyczne, PN 70/H Ochrona przed korozją. Wzorce jakości przygotowania powierzchni stali do malowania, PN 70/H Ochrona przed korozją. Ocena przygotowania powierzchni stali, staliwa i żeliwa do malowania, PN 70/H Ochrona przed korozją. Malowanie konstrukcji stalowych. Ogólne wytyczne, oraz PN 71/H Ochrona przed korozją. Malowanie konstrukcji stalowych. Ogólne wytyczne PN 79/H Ochrona przed korozją. Pokrycia lakierowe. Ogólne wytyczne. UWAGI KOŃCOWE:

15 - po zakończeniu prac w zakresie montażu podgrzewacza c.w.u. i jego osprzętu należy wykonać niezbędne prace wykończeniowo budowlane w celu przywrócenia stanu istniejącego, - przewiduje się wykonanie prac budowlanych jedynie w zakresie zapewnienia prawidłowego montażu i funkcjonowania przepływowego podgrzewacza ciepłej wody użytkowej, - uwzględnić i wykonać przekucia konieczne do montażu instalacji, a następnie dokonać napraw, uzupełnień uszkodzonych elementów budowlanych. - wykonać konieczne próby ciśnieniowe instalacji przed wykonaniem izolacji antykorozyjnych. W TRAKCIE PRAC STOSOWAĆ m in: - Wymagania techniczne COBRTI INSTAL: zeszyt 11 zalecenia do projektowania instalacji ciepłej wody, wentylacji i klimatyzacji minimalizujące namnażanie się bakterii legionella. Warunki techniczne wykonania i odbioru robót budowlano montażowych - Instalacje sanitarne i przemysłowe, Budownictwo ogólne, instalacje elektryczne, obowiązujące polskie normy, normy branżowe oraz inne przepisy dotyczące rodzajów prowadzonych robót w tym instrukcje montażu producentów materiałów i urządzeń, DIN 1988: Instalacje wody pitnej. DIN 4708: Centralne instalacje podgrzewania ciepłej wody użytkowej. DIN 4753: Podgrzewacze i instalacje podgrzewania ciepłej wody pitnej i użytkowej. VDE 100: Wykonawstwo instalacji elektrycznych. DVGW ark. Roboczy W 551: Rozporządzenie w spawie legionelli. Utylizacja demontowanych elementów oraz powstałych zanieczyszczeń stałych. Wszystkie elementy, będące efektem demontażu instalacji podgrzewacza ciepłej wody użytkowej, które za zgodą Inwestora, mogą być sprzedane na złom, winny być tam przetransportowane, obowiązek ten spoczywa na Wykonawcy. Uzyskana wartość ze sprzedaży ma zostać przekazana na wskazane przez Zamawiającego konto. Pozostałe odpady stałe w tym gruz i i.t.p. Wykonawca zobowiązany jest wywieźć na wysypisko komunalne ponosząc konieczne opłaty lub dokonać utylizacji w inny sposób zgodny z obowiązującymi przepisami. Przygotowanie terenu budowy. Teren budowy, z uwagi na fakt, że prace budowlane mogą być prowadzone w okresie pracy strażnicy O.S.P. należy odgrodzić i zabezpieczyć przed dostępem osób postronnych. Ogólne warunki wykonania i odbioru robót remontowych

16 W ramach przekazania miejsca prowadzenia prac budowlanych Zamawiający przekaże Wykonawcy cały obiekt lub jego poszczególne elementy na podstawie wcześniej opracowanego harmonogramu realizacji inwestycji. Obowiązkiem Wykonawcy na podstawie umowy jest przyjęcie odpowiedzialności od następstw i wyników działalności w zakresie: organizacji robót, zabezpieczenia interesów osób trzecich, ochrony środowiska, warunków bezpieczeństwa pracy, zabezpieczenia miejsca prowadzenia prac przed dostępem osób trzecich, Materiały stosowane przez Wykonawcę w trakcie wykonywania robót, mają spełniać wymagania polskich przepisów, a Wykonawca będzie posiadał dokumenty potwierdzające, że zostały one wprowadzone do obrotu zgodnie z regulacjami ustawy o wyrobach budowlanych i posiadają wymagane parametry. Zamawiający uprawniony jest do kontroli: rozwiązań projektowych, wykonywanych robót, stosowanych gotowych wyrobów w odniesieniu do dokumentów potwierdzających ich dopuszczenie do obrotu, sposobu wykonania robót w aspekcie zgodności ich wykonania z projektami wykonawczymi, programem funkcjonalno użytkowym i umową. Dla potrzeb zapewnienia współpracy z Wykonawcą i prowadzenia kontroli wykonywanych robót oraz dokonywania odbiorów Zamawiający przewiduje ustanowienie osoby upoważnionej do zarządzania realizacją umowy oraz zespołu specjalistów pełniących funkcje inspektorów nadzoru w zakresie wynikającym z ustawy Prawo budowlane i postanowień umowy. Zamawiający winien ustalić rodzaje odbiorów robót w tym m in.: odbiory robót zanikających i ulegających zakryciu, odbiory częściowe, odbiór końcowy, odbiór ostateczny (po okresie rękojmi), Sprawdzeniu i kontroli będą podlegały: użyte wyroby budowlane i uzyskane w wyniku robót budowlanych elementy obiektu w odniesieniu do ich parametrów oraz ich zgodności z dokumentami budowy, jakość wykonania i dokładność prac wykończeniowych, prawidłowość funkcjonowania zamontowanych urządzeń i wyposażenia, poprawność połączeń i szczelność (próby ciśnieniowe) instalacji. Organizacja robót Wykonawca przed przystąpieniem do robót remontowych, przedstawi i uzgodni z Zamawiającym harmonogram prac. Zaleca się, aby roboty wykonywane wewnątrz obiektu, były poza godzinami funkcjonowania obiektu Roboty budowlane należy organizować w sposób ograniczający do minimum ich uciążliwość i powodowane utrudnienia

17 Ważnym jest rozwiązanie transportu materiałów, co winno być wynikiem ustaleń pomiędzy wykonawcą, a Zamawiającym. W trakcie wykonywania prac strefy zagrożone nie mogą w żaden sposób ograniczać funkcjonowania strażnicy OSP. Ponieważ prace mogą być prowadzone w czynnym obiekcie, obiekt jest istniejący stąd należy do minimum ograniczyć prace powodujące drgania i hałas, korzystając z właściwych technologii wykonywania robót z właściwymi służącymi do tego celu narzędziami. W czasie prac stosować zabezpieczenia miejsca robót przed rozprzestrzenianiem się kurzu, pyłu lub innych zanieczyszczeń powietrza, stosować zabezpieczenia przed rozprzestrzenianiem się zanieczyszczeń w wyniku ruchu pracowników, pojazdów i sprzętu budowlanego. Zasilanie placu budowy w wodę i prąd z miejsca wskazanego przez Zlecającego. Pobór mediów na koszt Wykonawcy przy zastosowaniu kwoty ryczałtowej lub na podstawie innych ustaleń. Tam, gdzie to konieczne Wykonawca uzyska pozytywną opinię właściwych rzeczoznawców np. z zakresu: BHP, P. poż. Wykonawca zobowiązany jest na własny koszt zapewnić Nadzór Autorski. Wykonawca zobowiązany jest na własny koszt zapewnić kierownika budowy i kierownika robót w odpowiednich specjalnościach. Wykonawca odpowiada za bezpieczeństwo na placu budowy. Wykonawca jest zobowiązany do opracowania i przedstawienia Zamawiającemu: harmonogramu realizacji inwestycji, musi być ściśle dostosowany do przedłożonego przez Inwestora harmonogramu rzeczowo finansowego, opracowania zestawień kosztowych w oparciu o przełożony przez Inwestora harmonogram rzeczowo finansowy, informacji dotyczącej bezpieczeństwa i ochrony zdrowia (informacja BIOZ), WYKAZ PRZEPISÓW I NORM ZWIĄZANYCH Z WYMIENIONYM ZAKRESEM PRAC Ustawa z dnia r. Prawo budowlane z wprowadzanymi zmianami na podstawie tj. Dz. U. z 2010 r. Nr 243,poz. 1623, z 2011 r. Nr 32, poz. 159, z2011 r. Nr 45, poz.235, Nr 94, poz. 551,Nr 135, poz. 789, Nr142, poz. 829, Nr185, poz. 1092, Nr 232, poz Ustawa z dnia r. o wyrobach budowlanych (Dz.U. Nr 92, poz. 881) Ustawa z dnia r. o ochronie przeciwpożarowej (Dz.U. z 2002 r. Nr 147, poz ze zm.) Ustawa z dnia r. o dozorze technicznym (Dz.U. Nr 122, poz ze zm.) Ustawa z dnia r. o systemie oceny zgodności (Dz.U. Nr 166, poz. 1360, ze zm.) Ustawa z dnia r. o normalizacji (Dz.U. Nr 169, poz. 1386) Rozporządzenie Ministra Pracy i Polityki Socjalnej z dnia r. w sprawie ogólnych przepisów bezpieczeństwa i higieny pracy (Dz. U. z 2003 r. Nr 169, poz. 1650) Rozporządzenie Ministra Infrastruktury z dnia r. w sprawie bezpieczeństwa i higieny pracy podczas wykonywania robót budowlanych (Dz. U. Nr 47, poz. 401)

18 Rozporządzenie Ministra Infrastruktury z dnia r. w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie (Dz. U. Nr 75, poz. 690 ze zm.) Rozporządzenie Ministra Infrastruktury z dnia r. w sprawie systemów oceny zgodności, wymagań, jakie powinny spełniać notyfikowane jednostki uczestniczące w ocenie zgodności, oraz sposobu oznaczania wyrobów budowlanych oznakowaniem CE (Dz. U. Nr 195, poz. 2011) Rozporządzenie Ministra Spraw Wewnętrznych i Administracji z dnia r. w sprawie ochrony przeciwpożarowej budynków, innych obiektów budowlanych i terenów (Dz. U. Nr 80, poz. 563). Rozporządzenie Ministra Infrastruktury z dnia r. w sprawie informacji dotyczącej bezpieczeństwa i ochrony zdrowia oraz planu bezpieczeństwa i ochrony zdrowia (Dz. U. Nr 120, poz. 1126). Wymagania techniczne COBRTI INSTAL Zeszyt 5. Warunki Techniczne wykonania i odbioru instalacji wentylacyjnych''. Wymagania techniczne COBRTI INSTAL Zeszyt 7. Warunki Techniczne wykonania i odbioru instalacji wodociągowych'' PN B 01027:2002 Rysunek budowlany. Oznaczenia graficzne stosowane w projektach zagospodarowania działki lub terenu. PN C 04750:2002 Paliwa gazowe. Klasyfikacja, oznaczenia i wymagania. PN EN 297:2002, PN-EN 297:2002/A6:2006, PN-EN 297:2002/Ap1:2006, PN-EN 297:2002/AC:2006, PN-EN 297:2002/A4:2007 Kotły centralnego ogrzewania opalane gazem. Kotły typu B11 i B11BS z palnikami atmosferycznymi o nominalnym obciążeniu cieplnym nie przekraczającym 70 kw. PN B 10425:1989 Przewody dymowe, spalinowe i wentylacyjne murowane z cegły. Wymagania techniczne i badania przy odbiorze. PN M 34503:1992 Gazociągi i instalacje gazownicze. Próby rurociągów. PN EN 1775:2009 Dostawa gazu - Przewody gazowe dla budynków - Maksymalne ciśnienie robocze równe 5 bar lub mniejsze - Zalecenia funkcjonalne. PN B 01706:1992 Instalacje wodociągowe - Wymagania w projektowaniu
