Technika połączeń Wersja: 01/2017
|
|
- Przybysław Zakrzewski
- 7 lat temu
- Przeglądów:
Transkrypt
1 Katalog 35 Szybkozłącza WEH Szczelne połączenia w kilka sekund do gwintów, karbów, rur itp. Technika połączeń Wersja: 01/2017 WEH - We Engineer Hightech
2 Wszelkie prawa zastrzeżone, WEH GmbH Wszelkie kopiowanie, rozpowszechnianie lub inne wykorzystanie bez pisemnej zgody firmy WEH jest zabronione. Niniejsze wydanie unieważnia wszystkie poprzednie prospekty. Obowiązuje najbardziej aktualna wersja prospektu. Można ją otrzymać w firmie WEH GmbH. Dostawę oraz inne świadczenia regulują ogólne warunki handlowe oraz umowa o ochronie know how i zapewnienia jakości ( o ile nie zostały zawarte inne umowy. Ogólne warunki handlowe zamawiającego na ogół nie są uznawane. WEH jest zarejestrowanym znakiem towarowym firmy WEH GmbH. 2 D-2011/09/
3 Spis treści 1 Rozwiązania dla połączeń Wprowadzenie Przegląd typów Szybkozłączki WEH do gwintów wewnętrznych TW TW TW TW TW Szybkozłączki WEH do gwintów zewnętrznych TW TW Złącza uniwersalne WEH TW TW TW TW TW TW TW TW TW TW TW TW D-2011/09/
4 Spis treści 5 Złącza Specjalne Złącza paliwowe Rozwiązania specjalne Informacje Dodatkowe Załącznik techniczny Dane dotyczące prospektu D-2011/09/
5 Prezentacja D-2011/09/
6 1 Rozwiązania dla połączeń 1.1 Wprowadzenie Wprowadzenie WEH GMBH - TECHNIK POŁĄCZEŃ Innowacja powstała z tradycji Firma WEH jest przodującym producentem szybkozłączek do kontroli szczelności oraz funkcjonalności. Od 1980 roku firma WEH GmbH oferuje szerokie spektrum innowacyjnych rozwiązań w dziedzinie złączek do testowania. Jako wieloletni partnerzy międzynarodowego przemysłu samochodowego oraz hydraulicznego, jak również całego przemysłu produkcyjnego, nasi eksperci pracują nad przyszłościowymi rozwiązaniami. Przez cały czas współpracujemy z naszymi klientami nad ambitnymi projektami. Indywidualne życzenia, które wymagają specyficznych rozwiązań, stawiają nas ciągle przed nowymi wyzwaniami. Firma WEH GmbH wskazała poprzez swoje złączki pokaźne rezerwy racjonalizacyjne oraz zapewniła więcej bezpieczeństwa w trakcie ważnych procesów badawczych. Jako przodujący w świecie producent oferujący szeroką gamę jedynych w swoim rodzaju produktów z dziedziny techniki połączeń, jesteśmy w stanie sprostać najtrudniejszym zadaniom. WEH GmbH jest globalnie myślącą oraz postępującą grupą przedsiębiorstw, której produkty są stosowane na wszystkich kontynentach świata. Firma WEH GmbH posiada dwie filie w Europie: w Wielkiej Brytanii i Francji, oraz filię w US. WEH - Sprytne połączenie Nowe doświadczenia, wynikające ze specyficznych potrzeb klientów, codziennie poszerzają nasze kompetencje w zakresie techniki połączeń. Nasi klienci mogą zatem oczekiwać od nas zawsze przemyślanych i dojrzałych rozwiązań. Firma WEH, jako specjalista w tej dziedzinie, oferuje oprócz bogatej palety urządzeń standardowych również liczne rozwiązania indywidualne. Zapytania prosimy przysyłać do nas łącznie z rysunkiem oraz podaniem warunków eksploatacji jak np. ciśnienie, medium itp. Nasi inżynierowie już dzisiaj znajdą pomysł na państwa potrzeby. Laboratorium badawcze Nowoczesne, jedyne w swoim rodzaju urządzenia badawcze, umożliwiają wszechstronne badania wszystkich naszych produktów od momentu wykonania projektu aż do produkcji seryjnej. Zarządzanie jakością Jakość należy w firmie WEH do najważniejszych zasad przedsiębiorstwa. Dzięki najnowocześniejszym zakładom produkcyjnym oraz ciągłym procesom udoskonalania naszych towarów, zapewniamy najwyższe standardy jakości. Firma WEH GmbH posiada certyfikat ISO Przedstawicielstwa Partnerzy handlowi firmy WEH GmbH służą na całym świecie osobistym doradztwem. Lista partnerów handlowych znajduje się na naszej stronie internetowej SZCZELNE POŁĄCZENI W KILK SEKUND W czasach zwiększonego nacisku na redukcję kosztów coraz więcej przedsiębiorstw zadaje sobie pytanie: Jak zorganizować produkcję, aby przy mniejszych nakładach pieniężnych przebiegała ona szybciej, a bezpieczeństwo oraz komfort obsługi wzrosły? Szybkozłącza firmy WEH stanowią optymalne rozwiązanie. W ciągu kilku sekund można uzyskać szczelne połączenia. Unikatowy system szczęk WEH Wszystkie szybkozłączki posiadają specjalnie skonstruowany system szczęk zaciskowych WEH. Są one odporne na zabrudzenia, i w przeciwieństwie do systemów łożyskowych minimalizują zniekształcenia na testowanych króćcach. Błyskawiczne podłączanie Szczelnie połączenia WEH można uzyskać bezpośrednio na / w króćcu, czy przyłączu danego elementu testowego. Zbyteczne stają się skomplikowane urządzenia testowe i żmudne przykręcanie lub odkręcanie. W zależności od typu urządzenia można uzyskać ciśnienia testów od próżni do nawet 1000 bar. Dzięki łatwości w użytkowaniu szybkozłączy WEH powstają wymierne oszczędności czasu oraz redukcja kosztów, w przeciwieństwie do stosowania połączeń skręcanych. 6 D-2011/09/

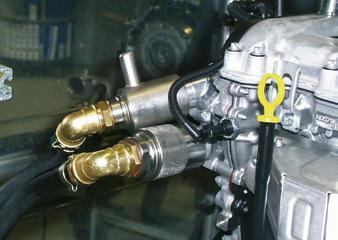

7 Wprowadzenie MOŻLIWOŚCI ZSTOSOWNI Szybkozłącza WEH stały się z czasem standardem w wielu zakładach przemysłowych. Innowacyjne szybkozłącza WEH zastąpiły stosowane dawniej na stanowiskach testowych żmudnie przykręcane przewody zasilające, i umożliwiły uzyskanie szczelnego połączenia w kilka sekund. daptery firmy WEH są przeznaczone do: Gwintów zewnętrznych Gwintów wewnętrznych Rur gładkich Otworów wierconych Zawinięć obwodowych, karbów, pierścieni oporowych,... jak również innych zastosowań! daptery firmy WEH odznaczają się: Prostą obsługą Wysoką niezawodnością Dużą wytrzymałością ścierną Prostą konserwacją TW723 Testowanie silnika TW800 Testowanie silnika TW17H Testowanie pomp wtryskowych TW17V 3 x podwójny adapter do testowania pomp hydraulicznych D-2011/09/
8 1 Rozwiązania dla połączeń 1.2 Przegląd typów Przegląd typów Czy to gwinty wewnętrzne czy zewnętrzne, karby czy rurki gładkie: szybkozłącza WEH rozwiązują prawie wszystkie problemy z podłączeniem. Oferujemy odpowiednie szybkozłącze do każdego rodzaju przyłącza. Dostępne są również propotypowe urządzenia do zastosowań specjalnych. Szybkozłączki WEH do gwintów wewnętrznych TW17 Str. 10 TW19 Str. 16 TW05 Str. 20 TW26 Str. 24 TW03 Str. 28 Szybkozłączki WEH do gwintów zewnętrznych TW18 Str. 32 TW04 Str. 38 TW800 Str. 42 TW850 Str. 46 Złącza uniwersalne WEH do gwintów, karbów, rur, itd. TW800 Str. 42 TW850 Str. 46 TW130 Str. 48 TW131 Str. 50 TW132 Str. 52 TW141 Str. 54 TW221 Str. 58 TW230 Str. 62 TW231 p. 66 TW241 Str. 70 TW01 Str. 76 TW02 Str. 82 Złącza specjalne ZŁĄCZ PLIWOWE ROZWIĄZNI SPECJLNE Str. 86 Str. 87 Jako długoletni partner międzynarodowych producentów przemysłu motoryzacyjnego i ogólnego, jak również ich dostawców, firma WEH oferuje optymalne rozwiązania, przyspieszające procesy produkcyjne, oraz wspomagające ich wydajność i redukcję kosztów. Jeżeli nie znajdują państwo w katalogu odpowiedniego adaptera, prosimy o kontakt z naszą firmą. Nasi specjaliści polecą odpowiedni produkt. 8 D-2011/09/
9 Możliwości przyłączeń Zakres ciśnień Gwint zewnętrzny Gwint wewnętrzny Rura gładka Otwory wiercone Zawinięcia obwodowe Karby Pierścień oporowy Przyłącze jodełkowe Typ bar maks. TW ü TW ü TW ü TW26 50 ü TW ü TW ü ü ü ü ü TW ü TW ü ü ü ü ü TW ü ü ü ü ü TW ü * ü * ü ü ü ü * TW ü * ü * ü ü ü ü * TW ü * ü * ü ü ü ü * TW ü TW221 3 ü ü ü ü ü ü TW ü ü ü ü TW ü ü ü ü ü ü TW ü TW01 9 ü ü ü ü ü ü ü TW02 35 (ü) ü ü ü ü ü * Należy zapewnić możliwość zapozycjonowania detalu w szybkozłączu! Wiele spośród naszych adapterów można zastosować na liniach w pełni zautomatyzowanych. Prosimy kierować do nas zapytania! Proszę zapoznać się ze wskazówkami na stronie 89, Wskazówki techniczne. ZMÓWIENIE Do każdego zamówienia potrzebujemy następujące dane: Zakres temperatur 2. Zakres ciśnień 6. Zapotrzebowanie na wolną przestrzeń (kontury przeszkadzające, przestrzeń wmontowania, itd.) 3. Medium / żądany poziom nieszczelności 7. Rysunki CD detalu łącznie z tolerancjami 4. Opis przypadku zastosowania 8. Wzorcowy króciec D-2011/09/
10 2 Szybkozłączki WEH do gwintów wewnętrznych 2.1 TW17 Szybkozłącze WEH TW17 OPIS Właściwości Błyskawiczne połączenie Bez konieczności przykręcania Szczęki WEH Zmodyfikowane szczęki dla większego przepływu Ergonomiczna budowa Najwyższej jakości materiały Różne sposoby sterowania Do procesów zautomatyzowanych Bez dodatkowych urządzeń testujących Szybkozłącze WEH TW17 uszczelnia wszystkie rodzaje znormalizowanych gwintów. Im wyższe ciśnienie próby, tym mocniej adapter WEH zaciska się w gwincie kontrolowanego elementu oraz błyskawicznie tworzy szczelne połączenie. Przedni o-ring pewnie uszczelnia połączenie. Dodatkowe przyrządy mocujące są niepotrzebne. Zbędne stają się skomplikowane i drogie urządzenia testujące. Szybkozłącza WEH TW17 w wielkościach 5-8 wyposażone są standardowo w dodatkowe otwory w szczękach, które zwiększają przepływ medium. Dla wielkości 1-4 zmodyfikowane szczęki są dostępne jako opcja. Prosimy kierować do nas zapytania! Szybkozłącze WEH TW17 dostępne jest w różnych wersjach sterowania: TW17H - Sterowanie ręczne za pomocą dźwigni TW17 z otworami zwiększającymi TW17V - Sterowanie pneumatyczne poprzez naciśnięcie przycisku zaworu przepływ TW17P - Sterowanie pneumatyczne, do sterowania ręcznego zewnętrznego, pół- lub automatycznego Sposób sterowania można w każdej chwili zamienić na inne, wystarczy w tym celu wymienić tylną część adaptera. Wykonania specjalne jak np. przedłużona lub skrócona wersja adaptera, wersja - zaślepka, sterowanie hydrauliczne, i inne (patrz rozwiązania specjalne). Możliwości zastosowania Szybkozłącze do pneumatycznych i hydraulicznych testów ciśnieniowych i szczelności urządzeń z gwintami wewnętrznymi, np. silników, cylindrów, zbiorników ciśnieniowych, węży i innej armatury. Uwaga: Przy zastosowaniu szybkozłączek WEH sterowanych pneumatycznie w instalacjach zautomatyzowanych należy zapoznać się ze wskazówkami technicznymi na stronie 89. DNE TECHNICZNE Parametry Wykonanie standardowe Przykład zastosowania: Ciśnienie robocze PS Od próżni do maks. 350 bar Ciśnienie sterowania 6-12 bar powietrze sprężone Przyłącze sterowania P1 G1/8 gwint wewnętrzny Przyłącze sterowania P2 G1/4 gwint wewnętrzny Zakres temperatur +5 C do +80 C Wskaźnik nieszczelności 1 x 10-3 mbar x l/s H = sterowanie ręczne za pomocą dźwigni Sterowanie V = sterowanie pneumatyczne poprzez naciśnięcie zaworu P = sterowanie pneumatyczne, do zewnętrznego sterowania ręcznego, pół- lub automatycznego Materiał wykonania Stal szlachetna nierdzewna, aluminium anodowane Uszczelnienie NBR Dopuszczenia PED 2014/68/EU Inne wykonania na zapytanie 10 D-2011/09/
11 Szybkozłącze WEH TW17 ZMÓWIENIE Szybkozłącze WEH TW17 ca. wymiary (mm) L3 L8 B1 L7 D2 D1 D3 H Manualne za pomocą dźwigni. Średni wysiłek. L1 L2 L4 1-4 L3 L8 B1 P1 V Pneumatyczne poprzez naciśnięcie przycisku zaworu. Niewielki wysiłek. L5 L7 D2 D1 L1 L2 D3 L6 P2 P Pneumatyczne, do zewnętrznego sterowania ręcznego, pół- lub automatycznego 5-8 Przewód zasilający B1 (gwint wewnętrzny) D1 D1* D2 D2* D3 L1 L2 L3 L4 L5 L6 L7 L8 L8* 1 G1/8" 15,0 15,0 25,0 25,0 25,0 8,0 75,0 8,0 33,5 24,0 18,0 44,0 2,5 2,5 2 G1/4" 19,0 20,5 27,0 27,0 27,0 9,0 75,0 9,0 32,0 18,0 18,0 40,0 2,5 5,0 3 G3/8" 23,0 26,0 32,0 32,0 32,0 12,0 88,0 9,5 35,0 18,0 18,0 50,0 2,0 4,0 4 G1/2" 27,0 29,0 37,0 37,0 37,0 12,0 88,0 8,0 35,0 18,0 18,0 55,0 3,0 4,0 5 G3/4" 33,0 40,5 40,0 45,0 32,0 14,0 145,0 8,0 35,0 18,0 18,0 68,5 3,0 8,0 6 G1" 40,0 46,5 49,0 49,0 32,0 14,0 168,0 18,0 35,0 18,0 18,0 77,0 3,0 5,0 7 G1" 52,0-59,0-32,0 11,0 185,5 18,0 35,0 18,0 18,0 84,0 3,0-8 G1" 58,0-65,0-32,0 9,0 148,5 13,5 35,0 18,0 18,0 90,5 4,0-8 G1" 70,0-77,0-32,0 10,5 148,5 13,5 35,0 18,0 18,0 102,0 4,0 - * według SE J D-2011/09/
12 2 Szybkozłączki WEH do gwintów wewnętrznych Szybkozłącze WEH TW17 Gwint metryczny według ISO DIN 13 - Otwory gwintowane według DIN 3852 część 1, forma X i Y Gwint (gwint wewnętrzny) TW17 -W M10x1,0 7,0 TW17 -W M12x1,0 9,5 TW17 -W M12x1,5 9,5 TW17 -W M14x1,5 9,5 * TW17 -W M16x1,5 10,5 TW17 -W M18x1,5 10,5 TW17 -W M20x1,5 10,5 TW17 -W M22x1,5 10,5 TW17 -W M24x1,5 11,0 TW17 -W M26x1,5 11,0 TW17 -W M27x2,0 11,0 TW17 -W M28x1,5 12,5 TW17 -W M30x1,5 12,5 TW17 -W M33x2,0 12,5 TW17 -W M36x2,0 12,5 * : minimalna długość gwintu Gwint metryczny według ISO DIN 13 - Otwory gwintowane według ISO Gwint (gwint wewnętrzny) TW17 -W M10x1,0 7,0 TW17 -W M12x1,5 9,5 TW17 -W M14x1,5 9,5 * TW17 -W M16x1,5 10,5 TW17 -W M18x1,5 10,5 TW17 -W M20x1,5 10,5 TW17 -W M22x1,5 10,5 TW17 -W M27x2,0 11,0 TW17 -W M30x2,0 12,5 * : minimalna długość gwintu 12 D-2011/09/
13 Szybkozłącze WEH TW17 Gwint rurowy Whitworth według DIN EN ISO Otwory gwintowane według DIN 3852 część 2, forma X i Y Gwint (gwint wewnętrzny) TW17 -W G1/8" 7,0 TW17 -W G1/4" 9,5 * TW17 -W G3/8" 10,5 TW17 -W G1/2" 10,5 TW17 -W G5/8" 10,5 TW17 -W G3/4" 11,0 TW17 -W G1" 12,5 TW17 -W G1 1/4" 11,0 TW17 -W G1 1/2" 11,0 TW17 -W G2" 11,0 * : minimalna długość gwintu BSPT (stożkowy gwint rurowy Whitworth) - Otwory gwintowane według DIN 3852 część 2, forma X i Y Gwint (gwint wewnętrzny) TW17 -W BSPT 1/8" 7,0 TW17 -W BSPT 1/4" 9,5 * TW17 -W BSPT 3/8" 10,5 TW17 -W BSPT 1/2" 10,5 TW17 -W BSPT 5/8" 10,5 TW17 -W BSPT 3/4" 11,0 TW17 -W BSPT 1" 12,5 * : minimalna długość gwintu Gwint NPT (NSI/SME B ) - według SE J476a Gwint (gwint wewnętrzny) TW17 -W NPT 1/8" 7,0 TW17 -W NPT 1/4" 9,5 * TW17 -W NPT 3/8" 10,5 TW17 -W NPT 1/2" 10,5 TW17 -W NPT 3/4" 11,0 TW17 -W NPT 1" 12,5 * : minimalna długość gwintu D-2011/09/
14 2 Szybkozłączki WEH do gwintów wewnętrznych Szybkozłącze WEH TW17 SE-O-Ring Boss - według SE J1926 / ISO Gwint (gwint wewnętrzny) * TW17 -W UNF 3/8"-24 7,0 TW17 -W UNF 7/16"-20 7,0 TW17 -W UNF 1/2"-20 9,5 TW17 -W UNF 9/16"-18 9,5 TW17 -W UNF 3/4"-16 10,5 TW17 -W UNF 7/8"-14 10,5 TW17 -W UN 1 1/16"-12 11,0 TW17 -W UN 1 3/16"-12 11,0 TW17 -W UN 1 5/16"-12 11,0 * : minimalna długość gwintu Inne rozmiary i rodzaje gwintów na zapytanie. Dane niezbędne przy składaniu zamówienia, patrz str. 9. Przy zamawianiu złącza WEH TW17 prosimy o uzupełnienie danych ze strony 9 o następujące informacje: 1. Prosimy wstawić zamiast (...) wybrany sposób sterowania (H, V lub P). Przykład: TW17H-W Zakres ciśnień Proszę wstawić na końcu numeru katalogowego LP = wersja do niskich ciśnień (do 50 bar) lub HP = wersja do wysokich ciśnień (do 350 bar). Przykład: TW17H-W /HP 14 D-2011/09/
15 Szybkozłącze WEH TW17 WYPOSŻENIE DODTKOWE Proponujemy następujące części dodatkowe do WEH TW17: Zaślepka Jeśli szybkozłącze WEH ma zostać użyte w funkcji zaślepiającej, należy zaślepić przyłącze pod medium B1 odpowiednim korkiem z mosiądzu (pierścień uszczelniający z PVC) dla zakresu niskich ciśnień lub stali (o-ring z NBR 70 Shore) dla zakresu wysokich ciśnień. Prosimy zweryfikować dobór uszczelnienia względem medium! Niskie ciśnienie Wysokie ciśnienie Opis Przyłącze (gwint zewnętrzny) Zakres ciśnień E Zaślepka - niskie ciśnienie G1/ bar E Zaślepka - niskie ciśnienie G1/ bar E Zaślepka - niskie ciśnienie G3/ bar E Zaślepka - niskie ciśnienie G1/ bar W9338 Zaślepka - niskie ciśnienie G3/ bar W9329 Zaślepka - wysokie ciśnienie G1/ bar W9330 Zaślepka - wysokie ciśnienie G1/ bar W9331 Zaślepka - wysokie ciśnienie G3/ bar W9332 Zaślepka - wysokie ciśnienie G1/ bar W9333 Zaślepka - wysokie ciśnienie G3/ bar W9334 Zaślepka - wysokie ciśnienie G bar W9335 Zaślepka - wysokie ciśnienie G1 1/ bar ROZWIĄZNI SPECJLNE Przykłady: TW17P z przedłużeniem TW17V adapter podwójny TW17V adapter potrójny D-2011/09/

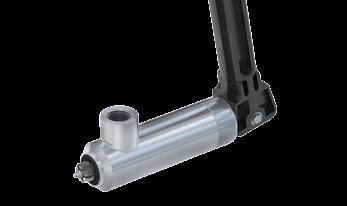

16 2 Szybkozłączki WEH do gwintów wewnętrznych 2.2 TW19 Szybkozłącze WEH TW19 OPIS Właściwości Błyskawiczne połączenie Bez konieczności przykręcania Szczęki WEH Najwyższej jakości materiały Szybkozłącze WEH TW19 zostało zaprojektowane specjalnie do uszczelnienia gwintów wewnętrznych w zakresie niskich i wysokich ciśnień. Dzięki użyciu dźwigni sterującej, nawet przy wysokiej sile bocznej spowodowanej np. ciężkimi lub sztywnymi wężami, adapter mimo wszystko pozostaje mocno połączony z elementem konstrukcyjnym. Im wyższe ciśnienie próby, tym mocniej adapter WEH zaciska się w gwincie kontrolowanego elementu oraz błyskawicznie tworzy szczelne połączenie. Przedni o-ring pewnie uszczelnia połączenie. Dodatkowe urządzenia mocujące są niepotrzebne. Poprzez zastosowanie tylko jednej uszczelki we wnętrzu urządzenia, adapter ten jest łatwy w eksploatacji. Możliwości zastosowania Szybkozłącze do pneumatycznych i hydraulicznych olejowych testów ciśnieniowych i szczelności urządzeń z gwintami wewnętrznymi, np. agregaty hydrauliczne. DNE TECHNICZNE Parametry Ciśnienie robocze PS Wykonanie standardowe Od próżni do maks. 350 bar Przykład zastosowania: Zakres temperatur +5 C do +80 C Wskaźnik nieszczelności Sterowanie Materiał wykonania Uszczelnienie 1 x 10-3 mbar x l/s Sterowanie ręczne za pomocą dźwigni Stal szlachetna nierdzewna NBR Dopuszczenia PED 2014/68/EU Inne wykonania na zapytanie Uwaga: W przypadku zastosowania agresywnego medium (również wody) prosimy o kontakt z producentem! 16 D-2011/09/
17 120 D2 D1 L6 Szybkozłącze WEH TW19 ZMÓWIENIE Szybkozłącze WEH TW19 ca. wymiary (mm) L1 L2 L1 L3 L4 B1 L2 L3 L4 B1 L6 D2 D1 L5 L Przewód zasilający B1 (gwint wewnętrzny) D1 D1* D2 D2* L1 L2 L3 L4 L5 L5* L6 2 G1/4" 19,0 20,5 27,0 27,0 118,0 88,5 13,0 9,0 2,5 5,0 40,0 3 G3/8 23,0 26,0 32,0 32,0 131,0 101,5 16,0 9,5 2,0 4,0 50,0 4 G1/2 27,0 29,0 37,0 37,0 131,0 101,5 17,0 8,0 3,0 4,0 55,0 5 G3/4 33,0 40,5 40,0 45,0 146,0 117,0 19,5 8,0 3,0 8,0 69,0 6 G1 40,0 46,5 49,0 49,0 170,0 140,0 17,0 18,0 3,0 8,0 74,0 * według SE J1926 Gwint metryczny według ISO DIN 13 - Otwory gwintowane według DIN 3852 część 1, forma X i Y Gwint (gwint wewnętrzny) C M12x1,5 9,5 C M14x1,5 9,5 * C M16x1,5 10,5 C M18x1,5 10,5 C M20x1,5 10,5 C M22x1,5 10,5 C M24x1,5 11,0 C M26x1,5 11,0 C M30x1,5 12,5 * : minimalna długość gwintu D-2011/09/
18 2 Szybkozłączki WEH do gwintów wewnętrznych Szybkozłącze WEH TW19 Gwint metryczny według ISO DIN 13 - Otwory gwintowane według ISO Gwint (gwint wewnętrzny) C M12x1,5 9,5 C M14x1,5 9,5 * C M16x1,5 10,5 C M18x1,5 10,5 C M20x1,5 10,5 C M22x1,5 10,5 C M27x2,0 11,0 C M30x1,5 12,5 * : minimalna długość gwintu Gwint rurowy Whitworth według DIN EN ISO Otwory gwintowane według DIN 3852 część 2, forma X i Y Gwint (gwint wewnętrzny) C G1/4" 9,5 * C G3/8" 10,5 C G1/2" 10,5 C G5/8" 10,5 C G3/4" 11,0 C G1" 12,5 * : minimalna długość gwintu BSPT (stożkowy gwint rurowy Whitworth) - Otwory gwintowane według DIN 3852 część 2, forma X i Y Gwint (gwint wewnętrzny) C BSPT 1/4" 9,5 * C BSPT 3/8" 10,5 C BSPT 1/2" 10,5 C BSPT 5/8" 10,5 C BSPT 3/4" 11,0 C BSPT 1" 12,5 * : minimalna długość gwintu 18 D-2011/09/
19 Szybkozłącze WEH TW19 Gwint NPT (NSI/SME B ) - według SE J476a Gwint (gwint wewnętrzny) C NPT 1/4" 9,5 * C NPT 3/8" 10,5 C NPT 1/2" 10,5 C NPT 5/8" 10,5 C NPT 3/4" 11,0 C NPT 1" 12,5 * : minimalna długość gwintu SE-O-Ring Boss - według SE J1926 / ISO Gwint (gwint wewnętrzny) * C UNF 1/2"-20 9,5 C UNF 9/16"-18 9,5 C UNF 3/4"-16 10,5 C UNF 7/8"-14 10,5 C UN 1 1/16"-12 11,0 C UN 1 3/16"-12 11,0 C UN 1 5/16"-12 11,0 * : minimalna długość gwintu Inne rozmiary i rodzaje gwintów na zapytanie. Dane niezbędne przy składaniu zamówienia, patrz str. 9. WYPOSŻENIE DODTKOWE Proponujemy następujące części dodatkowe do WEH TW19: Zaślepka (patrz str. 15) ROZWIĄZNI SPECJLNE Przykłady: TW19 z uchwytem równoległym TW19 w wersji skróconej, TW19 z przyłączem pod medium 45 ze sterowaniem pneumatycznym i zabezpieczeniem przed obróceniem D-2011/09/
20 2 Szybkozłączki WEH do gwintów wewnętrznych 2.3 TW05 Szybkozłącze WEH TW05 OPIS Właściwości Błyskawiczne połączenie Bez konieczności przykręcania Szczęki WEH Prosta wymiana uszczelek Ergonomiczna budowa Kompaktowa budowa Najwyższej jakości materiały Odpowiednie do procesów zautomatyzowanych Szybkozłącze WEH TW05 umożliwia szybkie testowanie części pneumatycznych. Połączenie oraz zasilenie ciśnieniem elementu kontrolowanego następują równocześnie przy użyciu przesuwanej tulei. Dzięki temu można skrócić kosztowny czas testu, i tym samym szybko zamortyzować zakup szybkozłącza. Możliwości zastosowania Szybkozłącze do pneumatycznych testów ciśnieniowych i szczelności urządzeń z gwintami wewnętrznymi, np. cylindry, zawory, armatura, napędy itp. Uwaga: Przy zastosowaniu szybkozłączek WEH sterowanych pneumatycznie w instalacjach zautomatyzowanych należy zapoznać się ze wskazówkami technicznymi na stronie 89. DNE TECHNICZNE Parametry Wykonanie standardowe Przykład zastosowania: Ciśnienie robocze PS 5-12 bar powietrze sprężone Zakres temperatur +5 C do +80 C Wskaźnik nieszczelności 1 x 10-3 mbar x l/s Materiał wykonania Segmenty mocujące: stal szlachetna nierdzewna Obudowa: aluminium anodowane Uszczelnienie NBR Dopuszczenia Inne wykonania na zapytanie PED 2014/68/EU 20 D-2011/09/
21 Szybkozłącze WEH TW05 ZMÓWIENIE Szybkozłącze WEH TW05 ca. wymiary (mm) D2 B1 D1 D3 D2 B1 D1 L2 L1 L2 L Przewód zasilający B1 (gwint wewnętrzny) D1 D2 D3 L1 L2 1 G1/4 38,0 15,0-78,5 6,0 2 G1/4 38,0 19,0-78,5 6,0 3 G1/2 48,0 23,5-82,5 6,5 4 G1/2 48,0 27,0-83,0 6,0 5 G1/2 48,0 32,0 54,0 115,0 9,0 6 G1/2 48,0 40,0 54,0 116,0 8,0 Gwint metryczny według ISO DIN 13 - Otwory gwintowane według DIN 3852 część 1, forma X i Y Gwint (gwint wewnętrzny) TW05-W M8x1,0 7,0 TW05-W M10x1,0 7,0 TW05-W M10x1,5 7,0 TW05-W M12x1,0 9,5 TW05-W M12x1,5 9,5 TW05-W M12x1,75 9,5 TW05-W M14x1,0 9,5 TW05-W M14x1,5 9,5 * TW05-W M16x1,5 10,5 TW05-W M18x1,5 10,5 TW05-W M20x1,5 10,5 TW05-W M22x1,5 10,5 TW05-W M24x1,5 11,0 TW05-W M30x1,5 12,5 * : minimalna długość gwintu D-2011/09/
22 2 Szybkozłączki WEH do gwintów wewnętrznych Szybkozłącze WEH TW05 Gwint rurowy Whitworth według DIN EN ISO Otwory gwintowane według DIN 3852 część 2, forma X i Y Gwint (gwint wewnętrzny) TW05-W G1/8" 7,0 TW05-W G1/4" 9,5 * TW05-W G3/8" 10,5 TW05-W G1/2" 10,5 TW05-W G3/4" 11,0 TW05-W G1" 12,5 * : minimalna długość gwintu BSPT (stożkowy gwint rurowy Whitworth) - Otwory gwintowane według DIN 3852 część 2, forma X i Y Gwint (gwint wewnętrzny) TW05-W BSPT 1/8" 7,0 TW05-W BSPT 1/4" 9,5 * TW05-W BSPT 3/8 10,5 TW05-W BSPT 1/2" 10,5 TW05-W BSPT 3/4" 11,0 TW05-W BSPT 1" 12,5 * : minimalna długość gwintu Gwint NPT (NSI/SME B ) - według SE J476a Gwint (gwint wewnętrzny) TW05-W NPT 1/8" 7,0 TW05-W NPT 1/4" 9,5 * TW05-W NPT 3/8" 10,5 TW05-W NPT 1/2" 10,5 TW05-W NPT 3/4" 11,0 TW05-W NPT 1" 12,5 * : minimalna długość gwintu 22 D-2011/09/
23 Szybkozłącze WEH TW05 SE-O-Ring Boss - według SE J1926 / ISO Gwint (gwint wewnętrzny) * TW05-W UNF 7/16"-20 7,0 TW05-W UNF 1/2"-20 9,5 TW05-W UNF 9/16"-18 9,5 TW05-W UNF 3/4"-16 10,5 TW05-W UNF 7/8"-14 10,5 TW05-W UN 1 1/16"-12 11,0 TW05-W UN 1 3/16"-12 11,0 TW05-W UN 1 5/16"-12 11,0 * : minimalna długość gwintu Inne rozmiary i rodzaje gwintów na zapytanie. Dane niezbędne przy składaniu zamówienia, patrz str. 9. WYPOSŻENIE DODTKOWE Proponujemy następujące części dodatkowe do WEH TW05: Obudowa sterownicza do automatyzacji Do zautomatyzowanych testów zamiast przesuwanej tulei dla TW05 dostępna jest również obudowa sterownicza. Opis E Obudowa sterownicza do automatyzacji (wielkość 1) ROZWIĄZNI SPECJLNE Przykłady: TW05 z przedłużeniem D-2011/09/
24 2 Szybkozłączki WEH do gwintów wewnętrznych 2.4 TW26 Szybkozłącze WEH TW26 OPIS Właściwości Błyskawiczne połączenie Bez konieczności przykręcania Szczęki WEH Prosta wymiana uszczelek Bez dodatkowych urządzeń testujących Kompaktowa budowa Najwyższej jakości materiały Wyjątkowo zwarta konstrukcja Przy pomocy szybkozłącza WEH TW26 można przeprowadzać pneumatyczne i hydrauliczne testy ciśnieniowe i szczelności urządzeń z gwintami wewnętrznymi. Im wyższe ciśnienie próby, tym mocniej adapter WEH zaciska się w gwincie kontrolowanego elementu oraz błyskawicznie tworzy szczelne połączenie. Przedni o-ring pewnie uszczelnia połączenie. Dodatkowe przyrządy mocujące są niepotrzebne. Zbędne stają się skomplikowanie i drogie urządzenia testujące. Szybkozłącze wyróżnia się przede wszystkim swoją kompaktową budową oraz poręcznym użytkowaniem. Można użyć je również w funkcji zaślepiającej, zamykając przyłącze pod medium B1. Możliwości zastosowania Szybkozłącze do pneumatycznych i hydraulicznych testów ciśnieniowych i szczelności urządzeń z gwintami wewnętrznymi, do mediów gazowych i cieczowych. Uwaga: Przy zastosowaniu szybkozłączek WEH sterowanych pneumatycznie w instalacjach zautomatyzowanych należy zapoznać się ze wskazówkami technicznymi na stronie 89. DNE TECHNICZNE Parametry Wykonanie standardowe Przykład zastosowania: Ciśnienie robocze PS Maks. 50 bar Ciśnienie sterowania 6-12 bar powietrze sprężone Przyłącze sterowania P1 G1/8 gwint wewnętrzny Zakres temperatur +5 C do +80 C Wskaźnik nieszczelności 1 x 10-3 mbar x l/s Sterowanie Pneumatyczne Materiał wykonania Nierdzewny Uszczelnienie NBR Wykonanie Bez dodatkowych złączek Dopuszczenia PED 2014/68/EU Inne wykonania na zapytanie 24 D-2011/09/
25 D2 D2 Szybkozłącze WEH TW26 ZMÓWIENIE Szybkozłącze WEH TW26 ca. wymiary (mm) L1 2,5 B1 P1 D1 1-4 L1 2,5 B1 P1 D1 5 Przewód zasilający B1 (gwint wewnętrzny) D1 D2 L1 1 G1/4 40,0 15,0 52,0 2 G1/4 40,0 19,0 52,0 3* G1/4 40,0 23,0 55,5 3** G3/8 40,0 23,0 55,5 4 G3/8 40,0 26,0 55,5 5 G3/8 60,0 33,0 58,0 * według gwint metryczny ** według gwint rurowy Whitworth D-2011/09/
26 2 Szybkozłączki WEH do gwintów wewnętrznych Szybkozłącze WEH TW26 Gwint metryczny według ISO DIN 13 - Otwory gwintowane według DIN 3852 część 1, forma X i Y Gwint (gwint wewnętrzny) C M10x1,0 7,0 * C M12x1,5 11,5 C M14x1,5 11,5 C M16x1,5 12,0 C M18x1,5 11,0 C M20x1,5 11,0 C M26x1,5 12,0 * : minimalna długość gwintu Gwint rurowy Whitworth według DIN EN ISO Otwory gwintowane według DIN 3852 część 2, forma X i Y Gwint (gwint wewnętrzny) C G1/8 7,0 * C G1/4 11,5 C G3/8 12,0 C G1/2 11,0 C G3/4 12,0 * : minimalna długość gwintu Inne rozmiary i rodzaje gwintów na zapytanie. Dane niezbędne przy składaniu zamówienia, patrz str D-2011/09/
27 Szybkozłącze WEH TW26 WYPOSŻENIE DODTKOWE Proponujemy następujące części dodatkowe do WEH TW26: Blok sterujący z zaworem V Do procesów zautomatyzowanych można użyć szybkozłącza TW26 sterowanego pneumatycznie. Proponujemy blok sterujący z zaworem V, z przyłączem sterującym i zasilającym. P1 B1 Opis Przyłącze B1 (gwint wewnętrzny) Przyłącze P1 (gwint wewnętrzny) W6441 Blok sterujący z zaworem V G1/4 G1/8 W56201 Blok sterujący z zaworem V G3/8 G1/8 D-2011/09/

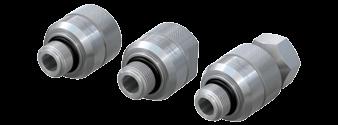

28 2 Szybkozłączki WEH do gwintów wewnętrznych 2.5 TW03 Szybkozłącze WEH TW03 OPIS Właściwości Szczelne połączenie skręcane ręcznie Prosta wymiana uszczelek Ergonomiczna budowa Najwyższej jakości materiały Szybkozłącze WEH TW03 dedykowane jest do testowania elementów z gwintami wewnętrznymi. dapter wkręcany jest ręcznie w gwint, aż uszczelka będzie przylegać do części testowanej. Przykręcanie narzędziami lub uszczelnianie taśmą uszczelniającą nie jest już konieczne. Odporne na ścieranie uszczelki NBR są wytrzymałe na warunki produkcji przemysłowej. Szybkozłącze WEH TW03 jest dostępny jako złącze z podłączeniem pod medium, z lub bez mechanizmu obrotowego, oraz jako zaślepka. Oprócz urządzeń standardowych oferujemy również na zapytanie rozwiązania specjalne, np. do uszczelnienia otworów nieliniowych lub na wyższe ciśnienia do 700 bar. Możliwości zastosowania Szybkozłącze do testów ciśnieniowych i próżniowych urządzeń z gwintami wewnętrznymi, np. złączki, armatura, rurki, zbiorniki, kaloryfery, itp. DNE TECHNICZNE Parametry Wykonanie standardowe Przykład zastosowania: Ciśnienie robocze PS Od próżni do maks. 345 bar Zakres temperatur +5 C do +80 C Wskaźnik nieszczelności 1 x 10-3 mbar x l/s Materiał wykonania Stal szlachetna nierdzewna Uszczelnienie NBR Dopuszczenia PED 2014/68/EU Inne wykonania na zapytanie Budowa TW03 (Zaślepka do gwintów wewnętrznych): Ruchomy tłok Element testowany Uszczelnienie tłoka Uszczelka główna Medium 28 D-2011/09/
29 Szybkozłącze WEH TW03 ZMÓWIENIE Szybkozłącze WEH TW03 ca. wymiary (mm) dapter z podłączeniem pod medium oraz mechanizmem obrotowym Zaślepka D2** B1 D1 Rozwartość klucza L2 L1 L3 dpater z podłączeniem pod medium D2** D1 D2** B1 D1 L2 L2 L1 L1 Przewód zasilający B1 (gwint wewnętrzny) D1 L1 L2 L3 Rozwartość klucza 1 G1/8" 20,5 33,0 10,5 47, G1/4 25,0 36,0 11,0 52, G3/8 30,0* 39,5 11,0 57, G1/2 35,0 47,5 14,5 71, G3/4 43,0 50,5 16,0 76, G1 50,0 60,0 18,0 92, G1 1/4 60,0 55,0 19,5 84, G1 1/2 70,0 62,0 19,5 94, G1 1/2 82,0 70,0 21,0 101,0 75 * wyjątek: dla M18x1,5 wymiar D1 = 33,0 ** Wymiar D2 prosimy pobrać z tabel zamówieniowych D-2011/09/
30 2 Szybkozłączki WEH do gwintów wewnętrznych Szybkozłącze WEH TW03 Gwint metryczny według ISO DIN 13 - Otwory gwintowane według DIN 3852 część 1, forma X i Y Szybkozłącze z mechanizmem obrotowym Szybkozłącze Zaślepka Gwint (gwint wewnętrzny) Ciśnienie robocze (PS) maks. C C C M10x1,0 345 bar 15,0 7,0 C C C M10x1,5 345 bar 15,0 7,0 C C C M12x1,0 345 bar 18,0 7,0 C C C M12x1,5 345 bar 18,0 9,5 C C C M14x1,5 345 bar 20,0 9,5 C C C M16x1,5 276 bar 22,0 10,5 C C C M18x1,5 276 bar 24,0 10,5 C C C M20x1,5 276 bar 28,0 10,5 C C C M22x1,5 276 bar 28,0 10,5 C C C M24x1,5 276 bar 38,0 11,0 C C C M26x1,5 276 bar 38,0 11,0 * : minimalna długość gwintu D2 * Gwint rurowy Whitworth według DIN EN ISO Otwory gwintowane według DIN 3852 część 2, forma X i Y Szybkozłącze z mechanizmem obrotowym Szybkozłącze Zaślepka Gwint (gwint wewnętrzny) Ciśnienie robocze (PS) maks. C C C G1/8" 345 bar 15,0 7,0 C C C G1/4" 345 bar 19,0 9,5 C C C G3/8" 276 bar 22,0 10,5 C C C G1/2" 276 bar 28,0 10,5 C C C G3/4" 276 bar 38,0 11,0 C C C G1" 276 bar 44,0 12,5 C C C G1 1/4" 276 bar 54,0 19,5 C C C G1 1/2" 210 bar 61,0 19,5 C C C G2" 172 bar 73,5 21,0 * : minimalna długość gwintu D2 * Gwint NPT (NSI/SME B ) - według SE J476a Szybkozłącze z mechanizmem obrotowym Szybkozłącze Zaślepka Gwint (gwint wewnętrzny) Ciśnienie robocze (PS) maks. C C C NPT 1/8" 345 bar 15,0 7,0 C C C NPT 1/4" 345 bar 19,0 9,5 C C C NPT 3/8" 276 bar 22,0 10,5 C C C NPT 1/2" 276 bar 28,0 10,5 C C C NPT 3/4" 276 bar 38,0 11,0 C C C NPT 1" 276 bar 44,0 12,5 * : minimalna długość gwintu D2 * 30 D-2011/09/
31 Szybkozłącze WEH TW03 BSPT (stożkowy gwint rurowy Whitworth) - Otwory gwintowane według DIN 3852 część 2, forma X i Y Szybkozłącze z Gwint (gwint Ciśnienie robocze (PS) D2 * mechanizmem Szybkozłącze Zaślepka wewnętrzny) maks. obrotowym C C C BSPT 1/8" 345 bar 15,0 7,0 C C C BSPT 1/4" 345 bar 19,0** 9,5 C C C BSPT 3/8" 276 bar 22,0 10,5 C C C BSPT 1/2" 276 bar 28,0 10,5 C C C BSPT 3/4" 276 bar 38,0 11,0 C C C BSPT 1" 276 bar 44,0 12,5 * : minimalna długość gwintu ** wyjątek: dla C wymiar D2 = 18,0 SE-O-Ring Boss - według SE J1926 / ISO Szybkozłącze z Gwint (gwint Ciśnienie robocze (PS) D2 * mechanizmem Szybkozłącze Zaślepka wewnętrzny) maks. obrotowym C C C UNF 3/8" bar 15,0 7,0 C C C UNF 7/16" bar 15,0 7,0 C C C UNF 1/2" bar 19,0 9,5 C C C UNF 9/16" bar 20,0 9,5 C C C UNF 3/4" bar 28,0 10,5 C C C UNF 7/8" bar 28,0 10,5 C C C UN 1 1/16" bar 38,0 11,0 C C C UN 1 5/16" bar 44,0 11,0 * : minimalna długość gwintu Inne rozmiary i rodzaje gwintów na zapytanie. Dane niezbędne przy składaniu zamówienia, patrz str. 9. ROZWIĄZNI SPECJLNE Przykłady: TW03 z przedłużeniem TW03 z przyłączem pod medium 90 TW03 dla otworów nieliniowych D-2011/09/
32 3 Szybkozłączki WEH do gwintów zewnętrznych 3.1 TW18 Szybkozłącze WEH TW18 OPIS Właściwości Błyskawiczne połączenie Bez konieczności przykręcania Szczęki WEH Ergonomiczna budowa Najwyższej jakości materiały Różne sposoby sterowania Do procesów zautomatyzowanych Bez dodatkowych urządzeń testujących Szybkozłącze WEH TW18 pozwala na uszczelnienie w ciągu kilku sekund króćców z gwintami zewnętrznymi. Szczęki urządzenia zaciskają się na gwincie zewnętrznym, tworząc szczelne połączenie. Szybkozłącze WEH TW18 dostępne jest w różnych wersjach sterowania: TW18H - Sterowanie ręczne za pomocą dźwigni TW18V - Sterowanie pneumatyczne poprzez naciśnięcie przycisku zaworu TW18P - Sterowanie pneumatyczne, do sterowania ręcznego zewnętrznego, pół- lub automatycznego Sposób sterowania można w każdej chwili zamienić na inne, wystarczy w tym celu wymienić tylną część adaptera. Możliwości zastosowania Szybkozłącze do pneumatycznych i hydraulicznych testów ciśnieniowych i szczelności urządzeń z gwintami zewnętrznymi, np. silników, cylindrów, zbiorników ciśnieniowych, węży i innej armatury itp. Uwaga: Przy zastosowaniu szybkozłączek WEH sterowanych pneumatycznie w instalacjach zautomatyzowanych należy zapoznać się ze wskazówkami technicznymi na stronie 89. DNE TECHNICZNE Parametry Wykonanie standardowe Przykład zastosowania: Ciśnienie robocze PS Od próżni do maks. 350 bar Ciśnienie sterowania 6-12 bar powietrze sprężone Przyłącze sterowania P1 G1/8 gwint wewnętrzny Przyłącze sterowania P2 G1/4 gwint wewnętrzny Zakres temperatur +5 C do +80 C Wskaźnik nieszczelności 1 x 10-3 mbar x l/s H = sterowanie ręczne za pomocą dźwigni Sterowanie V = sterowanie pneumatyczne poprzez naciśnięcie zaworu P = sterowanie pneumatyczne, do zewnętrznego sterowania ręcznego, pół- lub automatycznego Materiał wykonania Stal szlachetna nierdzewna, aluminium anodowane Uszczelnienie NBR Dopuszczenia PED 2014/68/EU Inne wykonania na zapytanie 32 D-2011/09/
33 Szybkozłącze WEH TW18 ZMÓWIENIE Szybkozłącze WEH TW18 ca. wymiary (mm) L2 B1 L3 D1 H Manualne za pomocą dźwigni. Średni wysiłek. L4 L1 1-2 L2 B1 P1 V Pneumatyczne poprzez naciśnięcie przycisku zaworu. Niewielki wysiłek. L5 L3 D1 L1 D2 L6 P2 P Pneumatyczne, do zewnętrznego sterowania ręcznego, pół- lub automatycznego 3 Przewód zasilający B1 (gwint wewnętrzny) D1 D2 L1 L2 L3 L4 L5 L6 1 G1/2" 32,0-134,0 65,0 57,5 25,0 18,0 18,0 2 G1/2 39,0-142,0 71,0 64,5 32,0 18,0 18,0 3 G1/2 52,0 39,0 142,0 70,5 64,5 32,0 18,0 18,0 D-2011/09/
34 3 Szybkozłączki WEH do gwintów zewnętrznych Szybkozłącze WEH TW18 Przyłącze rurowe według ISO DI 24 Gwint (gwint zewnętrzny) Ciśnienie robocze** maks. DI maks. TW18 -W M8x1,0 100 bar 4,0 LL 8,0 Rząd * TW18 -W M10x1,0 100 bar 6,0 LL 8,0 TW18 -W M12x1,0 100 bar 8,0 LL 9,0 TW18 -W M12x1,5 250 bar 6,0 L 10,0 TW18 -W M14x1,5 250 bar 8,0 L 10,0 TW18 -W M16x1,5 250 bar 10,0 L 11,0 TW18 -W M18x1,5 250 bar 12,0 L 11,0 TW18 -W M22x1,5 250 bar 15,0 L 12,0 TW18 -W M26x1,5 160 bar 18,0 L 12,0 TW18 -W M30x2,0 160 bar 22,0 L 14,0 * : minimalna długość gwintu ** według ISO Czop gwintowany według DIN 7631 / DIN Powierzchnia splanowana bez zadziorów DI 60 Gwint ** (gwint zewnętrzny) DI maks. * TW18 -W M10x1,0 3,0 8,0 TW18 -W M12x1,5 4,0 10,0 TW18 -W M14x1,5 6,0 10,0 TW18 -W M16x1,5 8,0 11,0 TW18 -W M18x1,5 10,0 11,0 TW18 -W M20x1,5 11,0 11,0 TW18 -W M22x1,5 12,0 12,0 TW18 -W M26x1,5 15,0 12,0 TW18 -W M30x1,5 19,0 14,0 * : minimalna długość gwintu ** według DIN D-2011/09/
35 Szybkozłącze WEH TW18 Gwint rurowy Whitworth według ISO 7/1 lub DIN EN ISO Powierzchnia splanowana gładka i bez zadziorów DI Gwint (gwint zewnętrzny) DI maks. TW18 -W G1/8" 5,0 12,0 TW18 -W G1/4" 6,0 12,0 TW18 -W G3/8" 9,0 12,0 TW18 -W G1/2" 14,5 12,0 TW18 -W G3/4" 18,0 12,0 TW18 -W G1" 18,0 12,0 * : minimalna długość gwintu * Gwint NPT (NSI/SME B ) - według SE J476a, powierzchnia splanowana gładka i bez zadziorów DI Gwint (gwint zewnętrzny) DI maks. TW18 -W NPT 1/8" 5,0 10,0 TW18 -W NPT 1/4" 7,0 14,0 TW18 -W NPT 3/8" 10,5 14,0 TW18 -W NPT 1/2" 14,0 19,0 TW18 -W NPT 3/4" 18,0 19,0 TW18 -W NPT 1" 18,0 20,5 * : minimalna długość gwintu * SE J512 (stożek 45 ), SE J Gwint (gwint zewnętrzny) * TW18 -W UNF 5/16"-24 11,0 TW18 -W UNF 3/8"-24 11,5 TW18 -W UNF 7/16"-20 13,0 TW18 -W UNF 1/2"-20 14,5 TW18 -W UNF 5/8"-18 16,0 TW18 -W UNF 11/16"-16 17,5 TW18 -W UNF 3/4"-16 19,0 TW18 -W UNF 7/8"-14 22,5 TW18 -W UN 1 1/16"-14 25,5 * : minimalna długość gwintu D-2011/09/
36 3 Szybkozłączki WEH do gwintów zewnętrznych Szybkozłącze WEH TW18 SE J514 JIC Gwint (gwint zewnętrzny) * TW18 -W UNF 5/16"-24 11,5 TW18 -W UNF 3/8"-24 12,5 TW18 -W UNF 7/16"-20 14,0 TW18 -W UNF 1/2"-20 14,0 TW18 -W UNF 9/16"-18 14,5 TW18 -W UNF 3/4"-16 17,0 TW18 -W UNF 7/8"-14 19,5 TW18 -W UN 1 1/16"-12 22,0 * : minimalna długość gwintu Inne rozmiary i rodzaje gwintów na zapytanie. Dane niezbędne przy składaniu zamówienia, patrz str. 9. Przy zamawianiu złącza WEH TW18 prosimy o uzupełnienie danych ze strony 9 o następujące informacje: 1. Prosimy wstawić zamiast (...) wybrany sposób sterowania (H, V lub P). Przykład: TW18H-W Zakres ciśnień Proszę wstawić na końcu numeru katalogowego LP = wersja do niskich ciśnień (do 50 bar) lub HP = wersja do wysokich ciśnień (do 350 bar). Przykład: TW18H-W /HP 36 D-2011/09/
37 Szybkozłącze WEH TW18 WYPOSŻENIE DODTKOWE Proponujemy następujące części dodatkowe do WEH TW18: Zaślepka (patrz str. 15) ROZWIĄZNI SPECJLNE Przykłady: TW18H z przedłużonymi szczękami do testowania zaworów kulowych TW18Z ze sterowaniem pneumatycznym, z pełnym przelotem i bocznym wsparciem ciśnienia D-2011/09/

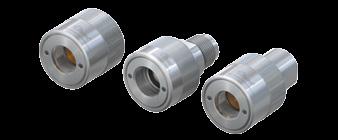

38 3 Szybkozłączki WEH do gwintów zewnętrznych 3.2 TW04 Szybkozłącze WEH TW04 OPIS Właściwości Szczelne połączenie skręcane ręcznie Prosta wymiana uszczelek Ergonomiczna budowa Najwyższej jakości materiały Szybkozłącze WEH TW04 umożliwia szybkie i szczelne połączenie, by testować, napełniać, zamykać czy odpowietrzać urządzenia z gwintem zewnętrznym. Szybkozłącze nakręcane jest ręcznie na gwint, aż uszczelka będzie przylegać do części testowanej. Przykręcanie narzędziami lub uszczelnianie taśmą uszczelniającą nie jest już konieczne. Odporne na ścieranie uszczelki NBR są wytrzymałe na warunki produkcji przemysłowej. Szybkozłącze WEH TW04 jest dostępny jako złącze z podłączeniem pod medium oraz jako zaślepka. Możliwości zastosowania Szybkozłącze do testów ciśnieniowych i próżniowych urządzeń z gwintami zewnętrznymi, np. złączki, armatura, rurki, zbiorniki, kaloryfery, itp. DNE TECHNICZNE Parametry Ciśnienie robocze PS Wykonanie standardowe Od próżni do maks. 345 bar Przykład zastosowania: Zakres temperatur +5 C do +80 C Wskaźnik nieszczelności Materiał wykonania Uszczelnienie Dopuszczenia 1 x 10-3 mbar x l/s Stal szlachetna nierdzewna NBR PED 2014/68/EU Inne wykonania na zapytanie Budowa TW04 (do gwintów zewnętrznych): Ruchomy tłok Uszczelnienie tłoka Medium Element testowany Uszczelka główna 38 D-2011/09/
39 Szybkozłącze WEH TW04 ZMÓWIENIE Szybkozłącze WEH TW04 ca. wymiary (mm) dapter z podłączeniem pod medium dapter z podłączeniem pod medium (SE J512, J513, J514) Zaślepka B1 D1 D2 B2 D1 L1 L2 L3 Przewód zasilający B1 (gwint wewnętrzny) Przewód zasilający B2 (gwint zewnętrzny) D1 D2 L1 L2 (SE J512 / SE J513) L2 (SE J514) 1 G1/8" - 22,0-35, ,5 2 G1/4 UNF 7/ ,0 25,0 40,5 45,0 46,5 26,5 3 G3/8 UNF 9/ ,0 30,0 38,0 48,0 48,0 28,0 4 G3/8 UNF 3/ ,0 35,0 38,0 55,5 53,5 28,0 5 G1/2 UNF 7/ ,0 38,0 51,0 63,0 59,5 33,0 6 G3/4 UNF 1 1/ ,0 44,0 52,0 66,5 63,5 34,0 7 G1-52,0-60, ,5 L3 D-2011/09/
40 3 Szybkozłączki WEH do gwintów zewnętrznych Szybkozłącze WEH TW04 Gwint metryczny według ISO DIN 13 - Powierzchnia splanowana gładka i bez zadziorów Szybkozłącze Zaślepka Gwint (gwint zewnętrzny) Przewód zasilający B1 (gwint wewnętrzny) Ciśnienie robocze (PS) maks. C C M10x1,0 G1/8" 50 bar 8,0 C C M12x1,5 G1/4 50 bar 10,0 C C M14x1,5 G1/4 50 bar 10,0 C C M16x1,5 G3/8 50 bar 11,0 C C M18x1,5 G3/8 50 bar 11,0 C C M20x1,5 G1/2 50 bar 11,0 C C M22x1,5 G1/2 50 bar 12,0 C C M24x1,5 G3/4 50 bar 14,0 C C M26x1,5 G3/4 50 bar 14,0 * : minimalna długość gwintu * Gwint rurowy Whitworth według ISO 7/1 lub DIN EN ISO Powierzchnia splanowana gładka i bez zadziorów Szybkozłącze Zaślepka Gwint (gwint zewnętrzny) Przewód zasilający B1 (gwint wewnętrzny) Ciśnienie robocze (PS) maks. C C G1/8" G1/8" 50 bar 12,0 C C G1/4" G1/4" 50 bar 12,0 C C G3/8" G3/8" 50 bar 12,0 C C G1/2" G1/2" 50 bar 12,0 C C G3/4" G3/4" 50 bar 12,0 C C G1" G1" 50 bar 12,0 * : minimalna długość gwintu * Gwint NPT (NSI/SME B ) - według SE J476a, powierzchnia splanowana gładka i bez zadziorów DI Szybkozłącze Zaślepka Gwint (gwint zewnętrzny) Przewód zasilający B1 (gwint wewnętrzny) Ciśnienie robocze (PS) maks. DI maks. C C NPT 1/8" G1/8" 50 bar 5,0 10,0 C C NPT 1/4" G1/4" 50 bar 7,0 14,0 C C NPT 3/8" G3/8" 50 bar 10,5 14,0 C C NPT 1/2" G1/2" 50 bar 14,0 19,0 C C NPT 3/4" G3/4" 50 bar 18,0 19,0 C C NPT 1" G1" 50 bar 24,0 20,5 * : minimalna długość gwintu * 40 D-2011/09/
41 Szybkozłącze WEH TW04 SE J512 (stożek 45 ), SE J Szybkozłącze Zaślepka Gwint (gwint zewnętrzny) Przewód zasilający B2 (gwint zewnętrzny) Ciśnienie robocze (PS) maks. C C UNF 7/16"-20 UNF 7/16" bar 13,0 C C UNF 3/4"-16 UNF 3/4" bar 19,0 C C UNF 7/8"-14 UNF 7/8" bar 22,5 C C UN 1 1/16"-14 UN 1 1/16" bar 25,5 * : minimalna długość gwintu * SE J514 JIC Szybkozłącze Zaślepka Gwint (gwint zewnętrzny) Przewód zasilający B2 (gwint zewnętrzny) Ciśnienie robocze (PS) maks. C C UNF 7/16"-20 UNF 7/16" bar 14,0 C C UNF 9/16"-18 UNF 9/16" bar 14,5 C C UNF 3/4"-16 UNF 3/4" bar 17,0 C C UNF 7/8"-14 UNF 7/8" bar 19,5 C C UN 1 1/16"-12 UN 1 1/16" bar 22,0 * : minimalna długość gwintu * Inne rozmiary i rodzaje gwintów na zapytanie. Dane niezbędne przy składaniu zamówienia, patrz str D-2011/09/
42 4 Złącza uniwersalne WEH 4.1 TW800 Szybkozłącze WEH TW800 OPIS Właściwości Błyskawiczne połączenie Bez konieczności przykręcania Szczęki WEH Najwyższej jakości materiały Dostępne rozwiązania prototypowe Szybkozłącze WEH TW800 usprawnia przebieg pracy, skraca czas kontroli i poprawia wydajność stanowiska testowego. Stąd też urządzenie to jest idealnym rozwiązaniem do kontroli funkcjonalności oraz szczelności części z karbem, pierścieniem oporowym, kołnierzem, króćcem lub gwintem zewnętrznym, w zakresie niskich ciśnień. Jest powszechnie stosowanym narzędziem w przemyśle motoryzacyjnym, używanym do testów przewodów paliwowych, chłodnicowych i wielu innych przewodów zasilających, jak również komponentów klimatyzacyjnych. Dzięki wykonaniu szybkozłącza ze stali nierdzewnej może on łatwo sprostać wysokim wymaganiom testów przemysłowych. Szybkozłącze TW800 przeznaczone jest dla zakresu ciśnień do maks. 50 bar. Możliwości zastosowania Szybkozłącze do testów ciśnieniowych i szczelności urządzeń z karbem, zawinięciem obwodowym, pierścieniem oporowym, kołnierzem, króćcem lub gwintem zewnętrznym, np. zbiorników, sprężarek, wymienników ciepła, urządzeń pomiarowych, przewodów, rur itp. Uwaga: Przy zastosowaniu szybkozłączek WEH sterowanych pneumatycznie w instalacjach zautomatyzowanych należy zapoznać się ze wskazówkami technicznymi na stronie 89. DNE TECHNICZNE Parametry Ciśnienie robocze PS* Wykonanie standardowe Od próżni do maks. 50 bar Przykład zastosowania: Zakres temperatur +5 C do +80 C Wskaźnik nieszczelności Materiał wykonania Uszczelnienie 1 x 10-3 mbar x l/s Stal szlachetna nierdzewna NBR Dopuszczenia PED 2014/68/EU * w zależności od przypadku zastosowania Inne wykonania na zapytanie 42 D-2011/09/
43 Szybkozłącze WEH TW800 ZMÓWIENIE Szybkozłącze WEH TW800 ca. wymiary (mm) D1 L1 - odpowiednio od dobranego adaptera L2 B1 D2 Rozwartość klucza Przewód zasilający B1 (gwint wewnętrzny) D1 D2 L2 Rozwartość klucza 1 G1/8" 22,0 14,0 74, G1/8 25,0 17,0 75, G1/4 30,0 22,0 74, G3/8 35,0 27,0 79, G1/2 40,0 30,0 79, G3/4 45,0 33,0 90, G3/4 50,0 37,0 90, G3/4 55,0 40,0 90, G1 60,0 46,0 90, G1 1/4 70,0 55,0 119,0 50 Inne wielkości na zapytanie Karby dla połączeń węży D Średnica zewnętrzna Ciśnienie robocze (PS) maks. D + 0,5 / - 0 TW800B-W ,0 10 bar 8,0 8,5 TW800B-W ,5 10 bar 8,5 8,5 TW800B-W ,0 10 bar 9,0 8,5 TW800B-W ,0 10 bar 11,0 8,5 TW800B-W ,0 10 bar 13,0 10,0 TW800B-W ,5 10 bar 13,5 10,0 TW800B-W ,0 10 bar 16,0 10,5 TW800B-W ,0 10 bar 17,0 10,5 TW800B-W ,0 10 bar 19,0 10,5 TW800B-W ,0 10 bar 21,0 14,5 TW800B-W ,0 10 bar 23,0 14,5 TW800B-W ,0 10 bar 26,0 14,5 TW800B-W ,0 10 bar 30,0 16,5 TW800B-W ,0 10 bar 32,0 16,5 TW800B-W ,0 10 bar 34,0 16,5 TW800B-W ,0 10 bar 37,0 16,0 TW800B-W ,0 10 bar 40,0 16,5 TW800B-W ,0 10 bar 42,0 16,5 TW800B-W ,0 10 bar 44,0 16,5 * : min. długość przewodu za karbem niezbędna do prawidłowego uszczelnienia * D-2011/09/
44 4 Złącza uniwersalne WEH Szybkozłącze WEH TW800 Gwint rurowy Whitworth według ISO 7/1 lub DIN EN ISO Powierzchnia splanowana gładka i bez zadziorów DI Gwint (gwint zewnętrzny) Ciśnienie robocze (PS) maks. DI maks. TW800G-W G1/8" 20 bar 5,0 12,0 TW800G-W G1/4" 20 bar 8,5 12,0 TW800G-W G3/8" 20 bar 10,5 12,0 TW800G-W G1/2" 20 bar 14,5 12,0 TW800G-W G3/4" 20 bar 20,0 12,0 TW800G-W G1" 20 bar 25,0 12,0 * : minimalna długość gwintu * Czop gwintowany według DIN 7631 / DIN Powierzchnia splanowana bez zadziorów DI 60 Gwint ** (gwint zewnętrzny) Ciśnienie robocze (PS) maks. DI maks. TW800G-W M10x1,0 50 bar 3,0 8,0 TW800G-W M12x1,5 50 bar 4,0 10,0 * TW800G-W M14x1,5 50 bar 6,0 10,0 TW800G-W M16x1,5 50 bar 8,0 11,0 TW800G-W M18x1,5 50 bar 10,0 11,0 TW800G-W M22x1,5 50 bar 12,0 12,0 TW800G-W M26x1,5 50 bar 15,0 12,0 TW800G-W M30x1,5 50 bar 19,0 14,0 TW800G-W M38x1,5 50 bar 25,0 14,0 TW800G-W M45x1,5 50 bar 32,0 16,0 * : minimalna długość gwintu ** według DIN 3853 SE J514 JIC Gwint (gwint zewnętrzny) Ciśnienie robocze (PS) maks. TW800G-W UNF 5/16" bar 11,5 TW800G-W UNF 3/8" bar 12,5 TW800G-W UNF 7/16" bar 14,0 TW800G-W UNF 1/2" bar 14,0 TW800G-W UNF 9/16" bar 14,5 TW800G-W UNF 3/4" bar 17,0 TW800G-W UNF 7/8" bar 19,5 TW800G-W UN 1 1/16" bar 22,0 TW800G-W UN 1 5/16" bar 23,5 * : minimalna długość gwintu * 44 D-2011/09/
45 Szybkozłącze WEH TW800 SE J512 (stożek 45 ), SE J Gwint (gwint zewnętrzny) Ciśnienie robocze (PS) maks. TW800G-W UNF 5/16" bar 11,0 TW800G-W UNF 3/8" bar 11,5 TW800G-W UNF 7/16" bar 13,0 TW800G-W UNF 1/2" bar 14,5 TW800G-W UNF 9/16" bar ** TW800G-W UNF 5/8" bar 16,0 TW800G-W UNF 11/16" bar 17,5 TW800G-W UNF 3/4" bar 19,0 TW800G-W UNF 7/8" bar 22,5 TW800G-W UN 1 1/16" bar 25,5 TW800G-W UN 1 1/4" bar 28,5 TW800G-W UN 1 3/8" bar ** * : minimalna długość gwintu ** na zapytanie * Inne rozmiary i rodzaje gwintów na zapytanie. Dane niezbędne przy składaniu zamówienia, patrz str. 9. WYPOSŻENIE DODTKOWE Proponujemy następujące części dodatkowe do WEH TW800: Zaślepka (patrz str. 15) ROZWIĄZNI SPECJLNE Przykłady: TW800 z przyłączem pod medium 90 TW800 z przesuwaną tuleją, sterowaną pneumatycznie TW800 adapter podwójny D-2011/09/
46 4 Złącza uniwersalne WEH 4.2 TW850 Szybkozłącze WEH TW850 OPIS Właściwości Błyskawiczne połączenie Bez konieczności przykręcania Szczęki WEH Najwyższej jakości materiały Dostępne rozwiązania prototypowe Szybkozłącze WEH TW850 usprawnia przebieg pracy, skraca czas kontroli i poprawia wydajność stanowiska testowego. Stąd też urządzenie to jest idealnym rozwiązaniem do kontroli funkcjonalności oraz szczelności części z karbem, pierścieniem oporowym, kołnierzem, króćcem lub gwintem zewnętrznym, w zakresie wysokich ciśnień. Dzięki wykonaniu szybkozłącza ze stali nierdzewnej może on łatwo sprostać wysokim wymaganiom testów przemysłowych. Szybkozłącze TW850 przeznaczone jest dla zakresu ciśnień do maks. 630 bar. Możliwości zastosowania Szybkozłącze do testów ciśnieniowych i szczelności urządzeń z karbem, zawinięciem obwodowym, pierścieniem oporowym, kołnierzem, króćcem lub gwintem zewnętrznym, np. zbiorników, sprężarek, wymienników ciepła, urządzeń pomiarowych, przewodów, rur itp. Uwaga: Przy zastosowaniu szybkozłączek WEH sterowanych pneumatycznie w instalacjach zautomatyzowanych należy zapoznać się ze wskazówkami technicznymi na stronie 89. DNE TECHNICZNE Parametry Ciśnienie robocze PS* Wykonanie standardowe Od próżni do maks. 630 bar Przykład zastosowania: Zakres temperatur +5 C do +80 C Wskaźnik nieszczelności Materiał wykonania Uszczelnienie 1 x 10-3 mbar x l/s Stal szlachetna nierdzewna NBR Dopuszczenia PED 2014/68/EU * w zależności od przypadku zastosowania Inne wykonania na zapytanie 46 D-2011/09/
47 Szybkozłącze WEH TW850 ZMÓWIENIE Szybkozłącze WEH TW850 ca. wymiary (mm) L1 Przewód zasilający B1 (gwint wewnętrzny) D1 D2 L1 Rozwartość klucza 1 G1/8" 36,0 22,0 75,0 19 D1 B1 D2 2 G3/8 41,0 27,0 80, G3/8 46,0 30,0 80,0 27 Rozwartość klucza 4 G1/2 52,0 33,0 120,0 30 Inne wielkości na zapytanie Przyłącze rurowe według ISO DI 24 Gwint (gwint zewnętrzny) Ciśnienie robocze** maks. DI maks. C M10x1,0 100 bar 6,0 LL 8,0 Rząd * C M12x1,0 100 bar 8,0 LL 9,0 C M12x1,5 250 bar 6,0 L 10,0 C M14x1,5 250 bar 8,0 L 10,0 C M16x1,5 250 bar 10,0 L 11,0 C M18x1,5 250 bar 12,0 L 11,0 C M22x1,5 250 bar 15,0 L 12,0 C M26x1,5 160 bar 18,0 L 12,0 C M30x2,0 160 bar 22,0 L 14,0 C M14x1,5 630 bar 6,0 S 12,0 C M16x1,5 630 bar 8,0 S 12,0 C M18x1,5 630 bar 10,0 S 12,0 C M20x1,5 630 bar 12,0 S 12,0 C M24x1,5 400 bar 16,0 S 14,0 C M30x2,0 400 bar 20,0 S 16,0 * : minimalna długość gwintu ** według ISO Inne rozmiary i rodzaje gwintów na zapytanie. Dane niezbędne przy składaniu zamówienia, patrz str. 9. WYPOSŻENIE DODTKOWE Proponujemy następujące części dodatkowe do WEH TW850: Zaślepka (patrz str. 15) D-2011/09/

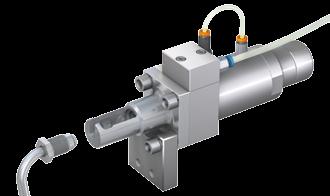

48 4 Złącza uniwersalne WEH 4.3 TW130 Szybkozłącze WEH TW130 OPIS Właściwości Błyskawiczne połączenie Bez konieczności przykręcania Do testów seryjnych Odpowiedni do procesów zautomatyzowanych Wytrzymała konstrukcja Szybkozłącze WEH TW130 zostało specjalnie skonstruowane do testów części konstrukcyjnych ze śrubami oczkowymi, króćcami rurowymi, przewodami z nakrętkami nasadowymi, złączkowymi itd. Dzięki bardzo wytrzymałej konstrukcji oraz prostej obsłudze można przeprowadzić wiele testów. dapter jest sterowany pneumatycznie, posiada indywidualnie dopasowane stalowe mocowanie elementu testowanego oraz w razie potrzeby płytę mocującą. WEH TW130 przeznaczone jest dla zakresu ciśnień do maks. 350 bar. Odpowiedni do procesów zautomatyzowanych. Inne wersje, jak np. adapter wielofunkcyjny itp., są dostępne na zapytanie. Możliwości zastosowania Szybkozłącze do testów ciśnieniowych i szczelności urządzeń ze śrubami oczkowymi, króćcami rurowymi, przewodami z nakrętkami, takimi jak wymienniki ciepła, przewody wysokociśnieniowe, itp. DNE TECHNICZNE Parametry Ciśnienie robocze PS Ciśnienie sterowania Przyłącze sterowania P1 Wykonanie standardowe Maks. 350 bar Maks. 6-8 bar G1/8 gwint wewnętrzny Przykład zastosowania: Zakres temperatur* -10 C do +80 C Medium Sterowanie Materiał wykonania Uszczelnienie Powietrze, woda, oleje mineralne, hel Sterowanie pneumatyczne poprzez naciśnięcie zaworu. Możliwość zastosowania do procesów zautomatyzowanych Obudowa: stal szlachetna nierdzewna, aluminium anodowane NBR Dopuszczenia PED 2014/68/EU * Zakresy temperatur obowiązują dla powszechnie stosowanych olejów hydraulicznych, inne media do uzgodnienia! Inne wykonania na zapytanie 48 D-2011/09/
49 Szybkozłącze WEH TW130 ZMÓWIENIE Szybkozłącze WEH TW130 ca. wymiary (mm) P1 Sterowanie zaworem Element testowany Mocowanie D1 L4 B1 L3 L5 L2 L1 - odpowiednio od dobranego adaptera Przewód zasilający B1 (gwint wewnętrzny) D1 L2 L3 L4 L5 Na zapytanie 1 G1/4" 48,0 137,5 130,0 70,0 50,0 Na zapytanie 2 G1/4" 62,0 137,5 140,0 84,0 64,0 Prosimy o przesłanie wzorcowych króćców! Inne rozmiary i rodzaje gwintów na zapytanie. Dane niezbędne przy składaniu zamówienia, patrz str. 9. WYPOSŻENIE DODTKOWE Proponujemy następujące części dodatkowe do WEH TW130: Części mocowania Do przymocowania szybkozłącza TW130 oferujemy również płytę mocującą. Prosimy kierować do nas zapytania. D-2011/09/

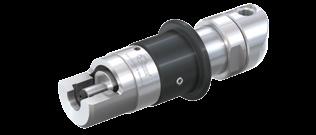

50 4 Złącza uniwersalne WEH 4.4 TW131 Szybkozłącze WEH TW131 OPIS Właściwości Błyskawiczne połączenie Bez konieczności przykręcania Do testów seryjnych Wytrzymała konstrukcja Ergonomiczna budowa Szybkozłącze WEH TW131 jest ręczną wersją szybkozłącza WEH TW130. Został specjalnie skonstruowany do testów części konstrukcyjnych ze śrubami oczkowymi, króćcami rurowymi, przewodami z nakrętkami nasadowymi, złączkowymi itd. Znajduje szerokie zastosowanie w testowaniu wymienników ciepła, w branży klimatyzacyjnej i chłodniczej, np. do króćców do wlutowania. Dzięki bardzo wytrzymałej konstrukcji oraz prostej obsłudze można przeprowadzić wiele testów. Proces testowania odbywa się poprzez ręczne przesuwanie tulei. Uchwyt testowanego elementu jest dopasowywany indywidualnie. WEH TW131 przeznaczone jest dla zakresu ciśnień do maks. 50 bar. Możliwości zastosowania Szybkozłącze do testów ciśnieniowych i szczelności urządzeń ze śrubami oczkowymi, króćcami rurowymi, takimi jak np. wymienniki ciepła. DNE TECHNICZNE Parametry Ciśnienie robocze PS Wykonanie standardowe Maks. 50 bar* Przykład zastosowania: Zakres temperatur** -10 C do +80 C Medium Sterowanie Materiał wykonania Uszczelnienie Powietrze, woda, oleje mineralne, hel Ręczne, za pomocą przesuwanej tulei Obudowa: stal szlachetna nierdzewna, aluminium anodowane NBR Dopuszczenia PED 2014/68/EU * Prosimy zwrócić uwagę na maksymalne ciśnienie robocze dla danego zastosowania, wygrawerowane na korpusie urządzenia ** Zakresy temperatur obowiązują dla powszechnie stosowanych olejów hydraulicznych, inne media do uzgodnienia! Inne wykonania na zapytanie 50 D-2011/09/
51 Szybkozłącze WEH TW131 ZMÓWIENIE Szybkozłącze WEH TW131 ca. wymiary (mm) L1 - odpowiednio do dobranego adaptera Element testowany L2 Tuleja 10 B1 Ø 52 D1 Mocowanie Przewód zasilający B1 (gwint wewnętrzny) Na zapytanie G1/8" 40,0 108,0 Prosimy o przesłanie wzorcowych króćców! D1 L2 Inne rozmiary i rodzaje gwintów na zapytanie. Dane niezbędne przy składaniu zamówienia, patrz str D-2011/09/
52 4 Złącza uniwersalne WEH 4.5 TW132 Szybkozłącze WEH TW132 OPIS Właściwości Błyskawiczne połączenie Bez konieczności przykręcania Do testów seryjnych Odpowiedni do procesów zautomatyzowanych Wytrzymała konstrukcja Ergonomiczna budowa Szybkozłącze WEH TW132 jest niskociśnieniową wersją szybkozłącza WEH TW130. Został specjalnie skonstruowany do testów części konstrukcyjnych ze śrubami oczkowymi, króćcami rurowymi, przewodami z nakrętkami nasadowymi, złączkowymi itd. Można stosować go również do prób wodnych. Dzięki bardzo wytrzymałej konstrukcji oraz prostej obsłudze można przeprowadzić wiele testów. Szybkozłącze sterowane jest pneumatycznie. Stelaż dla testowanego króćca może zostać zmontowany z podkładką kontrującą, indywidualnie do potrzeb. WEH TW132 przeznaczone jest dla zakresu ciśnień do maks. 50 bar. Nadaje się do procesów zautomatyzowanych. Możliwości zastosowania Szybkozłącze do testów ciśnieniowych i szczelności urządzeń ze śrubami oczkowymi, króćcami rurowymi, przewodami z nakrętkami, takimi jak wymienniki ciepła, przewody wysokociśnieniowe, itp. DNE TECHNICZNE Parametry Ciśnienie robocze PS Ciśnienie sterowania Przyłącze sterowania P1 Wykonanie standardowe Maks. 50 bar* Maks. 6-8 bar G1/8 gwint wewnętrzny Przykład zastosowania: Zakres temperatur** -10 C do +80 C Medium Sterowanie Materiał wykonania Uszczelnienie Powietrze, woda, oleje mineralne, hel Pneumatyczne, możliwość zastosowania do procesów zautomatyzowanych Obudowa: stal szlachetna nierdzewna, aluminium anodowane NBR Dopuszczenia PED 2014/68/EU * Prosimy zwrócić uwagę na maksymalne ciśnienie robocze dla danego zastosowania, wygrawerowane na korpusie urządzenia ** Zakresy temperatur obowiązują dla powszechnie stosowanych olejów hydraulicznych, inne media do uzgodnienia! Inne wykonania na zapytanie 52 D-2011/09/
53 D1 Szybkozłącze WEH TW132 ZMÓWIENIE Szybkozłącze WEH TW132 ca. wymiary (mm) L1 - odpowiednio do dobranego adaptera Element testowany L2 P1 L3 B1 Mocowanie M6 Ø Zakres uszczelnienia* Przewód zasilający B1 (gwint wewnętrzny) D1 L2 L3 Na zapytanie G1/4 50,0 96,0 36,0 Na zapytanie G1/2 64,0 96,0 45,0 * Miejsce doszczelnienia króćca wskazywane jest przez nasz dział konstrukcyjny. Prosimy o przesłanie wzorcowych króćców! Inne rozmiary i rodzaje gwintów na zapytanie. Dane niezbędne przy składaniu zamówienia, patrz str. 9. WYPOSŻENIE DODTKOWE Proponujemy następujące części dodatkowe do WEH TW132: Części mocowania Do przymocowania szybkozłącza TW132 oferujemy również płytę mocującą. Prosimy kierować do nas zapytania. Zawór ręczny suwakowy Do ręcznego sterowania ciśnieniem na przyłączu P1 adaptera TW132 oferujemy zawór ręczny suwakowy. P2 P1 Opis Gwint P1 (gwint wewnętrzny) Gwint P2 (gwint zewnętrzny) C Zawór ręczny suwakowy G1/8 G1/8 D-2011/09/
54 4 Złącza uniwersalne WEH 4.6 TW141 Szybkozłącze WEH TW141 OPIS Właściwości Błyskawiczne połączenie Bez konieczności przykręcania Podłączenie do rurek gładkich, uszczelnienie na średnicy zewnętrznej Wyeliminowanie sił bocznych Szczęki WEH Ergonomiczna budowa Najwyższej jakości materiały Szybkozłącze WEH TW141 umożliwia szczelne połączenie z rurkami gładkimi z miedzi, stali i aluminium. dapter wyróżnia się szczególnie przyjazną obsługą. Dzięki sterowaniu za pomocą dźwigni ręcznej nie występują siły poprzeczne, które podczas podłączania mogą prowadzić do zgięcia testowanej rury. dapter posiada wewnętrzne wsparcie ciśnienia, tzn., może zostać odłączony dopiero przy ciśnieniu poniżej 5 bar, co jest istotne dla bezpieczeństwa osoby obsługującej urządzenie. Szybkozłącze WEH TW141 posiada uszczelkę czołową z NBR. Inne materiały uszczelnienia dostępne są na zapytanie. Prawidłowy dobór uszczelnienia należy do zamawiającego. Możliwości zastosowania Szybkozłącze do testów ciśnieniowych i szczelności rurek gładkich (uszczelnienie na średnicy zewnętrznej rurki), np. wymienników ciepła, podzespołów instalacji klimatyzacyjnych i przewodów. Napełnianie zamkniętych systemów chłodniczych i klimatyzacyjnych. DNE TECHNICZNE Parametry Wykonanie standardowe Przykład zastosowania: Ciśnienie robocze PS Od próżni do maks. 100 bar Zakres temperatur -10 C do +80 C Wskaźnik nieszczelności Sterowanie Szorstkość powierzchni elementu testowanego Twardość materiału elementu testowanego Materiał wykonania Uszczelnienie Dopuszczenia Inne wykonania na zapytanie 1 x 10-3 mbar x l/s Sterowanie ręczne za pomocą dźwigni Szorstkość Rz8 μm Maks. twardość 28 HRC Segmenty mocujące: stal szlachetna nierdzewna Obudowa: aluminium anodowane na twardo Uszczelka czołowa z NBR PED 2014/68/EU 54 D-2011/09/
55 Szybkozłącze WEH TW141 ZMÓWIENIE Szybkozłącze WEH TW141 Ø 4,8 mm do Ø 8,0 mm ca. wymiary (mm) D1 B1 Ø Zakres uszczelnienia średnica zewnętrzna przewodu Tolerancja Przewód zasilający B1 (gwint zewnętrzny) D1 * C ,8 (3/16") ± 0,2 NPT 1/ C ,0 ± 0,2 NPT 1/ C ,0 ± 0,2 NPT 1/ C ,35 (1/4") ± 0,2 NPT 1/ C ,9 (5/16") ± 0,2 NPT 1/ C ,0 ± 0,2 NPT 1/ * : wymagana długość elementu testowanego Uwaga: wymagana kolistość średnicy zewnętrznej rury max. 0,25 mm D-2011/09/
56 4 Złącza uniwersalne WEH Szybkozłącze WEH TW141 ZMÓWIENIE Szybkozłącze WEH TW141 Ø 9,5 mm do Ø 22,2 mm ca. wymiary (mm) D2 D1 B1 Ø Zakres uszczelnienia średnica zewnętrzna przewodu Tolerancja Przewód zasilający B1 (gwint zewnętrzny) D1 D2 * C ,5 (3/8") ± 0,1 NPT 1/ C ,0 ± 0,1 NPT 1/ C ,0 ± 0,1 NPT 1/ C ,7 (1/2") ± 0,1 NPT 1/ C ,0 ± 0,1 NPT 1/ C ,9 (5/8") ± 0,1 NPT 1/ C ,0 ± 0,1 NPT 1/ C ,0 ± 0,1 NPT 1/ C ,05 (3/4") ± 0,1 NPT 1/ C ,0 ± 0,1 NPT 1/ C ,2 (7/8") ± 0,1 NPT 1/ * : wymagana długość elementu testowanego Uwaga: wymagana kolistość średnicy zewnętrznej rury max. 0,25 mm Inne rozmiary i rodzaje gwintów na zapytanie. Dane niezbędne przy składaniu zamówienia, patrz str D-2011/09/
57 Szybkozłącze WEH TW141 WYPOSŻENIE DODTKOWE Proponujemy następujące części dodatkowe do WEH TW141: dapter / zaślepka Do szybkozłącza TW141 oferujemy różne adaptery przejściowe. Jeśli urządzenie ma spełniać funkcję zaślepiającą, należy zamknąć przyłącze B1 korkiem zaślepiającym. dapter Zaślepka Opis Przyłącze E dapter NPT 1/4" gwint wewnętrzny - G1/4" gwint wewnętrzny E dapter NPT 1/4" gwint wewnętrzny - G1/4" gwint zewnętrzny E29-934P dapter NPT 1/4 gwint wewnętrzny - UNF 7/16 gwint zewnętrzny E29-900P Zaślepka NPT 1/4 gwint wewnętrzny Przyrząd mocujący W celu bezpiecznego zamocowania szybkozłącza TW141 oferujemy płytkę montażową. Pasuje ona do wszystkich urządzeń TW141, bez względu na zakres uszczelnienia. Otwór np. do zamocowania łańcucha Opis E Przyrząd mocujący do TW141 D-2011/09/
58 4 Złącza uniwersalne WEH 4.7 TW221 Szybkozłącze WEH TW221 OPIS Właściwości Błyskawiczne połączenie Bez konieczności przykręcania Podłączenie do rurek gładkich i otworów Brak konieczności regulacji uszczelek Pokonuje duże tolerancje rurek Najwyższej jakości materiały Przy pomocy szybkozłącza WEH TW221 można w kilka sekund ustanowić szczelne połączenie w rurkach gładkich i otworach w miedzi, stali i aluminium. dapter umożliwia zasilanie oraz opróżnianie, testy ciśnieniowe i próżniowe powietrzem bezolejowym lub mediami gazowymi. Sterowany ręcznie adapter uszczelnia się stabilnie w testowanym detalu. Bardzo ważne jest, by zarówno detal jak i uszczelki szybkozłącza pozostawały absolutnie suche podczas procesu testowania. Tylko to zagwarantuje pełną funkcjonalność i szczelność połączenia. Szybkozłącze WEH TW221 posiada uszczelkę czołową z SBR. Prawidłowy dobór uszczelnienia należy do zamawiającego. Możliwości zastosowania Szybkozłącze do testów ciśnieniowych i próżniowych rurek gładkich oraz otworów wierconych (uszczelnienie na średnicy wewnętrznej rurki), np. w zbiornikach ciśnieniowych, zaworach, przetwornikach, sprężarkach, systemach przewodów itp. DNE TECHNICZNE Parametry Wykonanie standardowe Przykład zastosowania: Ciśnienie robocze PS Maks. 3 bar Zakres temperatur +5 C do +80 C Wskaźnik nieszczelności Szorstkość powierzchni elementu testowanego Materiał wykonania Uszczelnienie Dopuszczenia Inne wykonania na zapytanie 1 x 10-3 mbar x l/s Szorstkość Rz8 μm 1 + 2: aluminium anodowane 3: stal szlachetna Uszczelka czołowa z SBR PED 2014/68/EU 58 D-2011/09/
59 Ø 22 Ø 16 Szybkozłącze WEH TW221 ZMÓWIENIE Szybkozłącze WEH TW221 wielkość ca. wymiary (mm) L1 L2 B1 Zakres uszczelnienia średnica wewnętrzna przewodu Przewód zasilający B1 (gwint wewnętrzny) L1 L2 * Zestaw uszczelek zapasowych** (zawiera 5 uszczelek czołowych + 5 o-ringów) C ,5-10,4 G1/ B200B C ,5-11,4 G1/ B200B C ,5-12,4 G1/ B200B C ,5-13,4 G1/ B200B C ,5-14,4 G1/ B200B C ,5-15,4 G1/ B200B C ,5-16,4 G1/ B200B C ,5-17,4 G1/ B200B C ,5-18,4 G1/ B200B C ,5-19,4 G1/ B200B C ,5-20,4 G1/ B200B C ,5-21,4 G1/ B200B C ,5-22,4 G1/ B200B C ,5-23,4 G1/ B200B C ,5-24,4 G1/ B200B * : wymagana długość elementu testowanego ** Zestawy uszczelek zapasowych dla wielkości 2 w zakresie uszczelnienia > 13,5 mm zawierają zawsze 10 uszczelek czołowych Uwaga: wymagana kolistość średnicy wewnętrznej rury max. 0,25 mm D-2011/09/
60 Ø Złącza uniwersalne WEH Szybkozłącze WEH TW221 ZMÓWIENIE Szybkozłącze WEH TW221 wielkość 3 ca. wymiary (mm) L1 L2 B1 Zakres uszczelnienia średnica wewnętrzna przewodu Przewód zasilający B1 (gwint wewnętrzny) L1 L2 * Zestaw uszczelek zapasowych (zawiera 10 uszczelek czołowych + 5 o-ringów) C ,5-25,4 G1/ B200B C ,5-26,4 G1/ B200B C ,5-27,4 G1/ B200B C ,5-28,4 G1/ B200B C ,5-29,4 G1/ B200B C ,5-30,4 G1/ B200B * : wymagana długość elementu testowanego Uwaga: wymagana kolistość średnicy wewnętrznej rury max. 0,25 mm Inne rozmiary i rodzaje gwintów na zapytanie. Dane niezbędne przy składaniu zamówienia, patrz str D-2011/09/
61 Szybkozłącze WEH TW221 WYPOSŻENIE DODTKOWE Proponujemy następujące części dodatkowe do WEH TW221: Zaślepka (patrz str. 15) D-2011/09/
62 4 Złącza uniwersalne WEH 4.8 TW230 Szybkozłącze WEH TW230 OPIS Właściwości Błyskawiczne połączenie Bez konieczności przykręcania Podłączenie do rurek gładkich i otworów Szczęki WEH Brak konieczności regulacji uszczelek Pokonuje duże tolerancje rurek do ± 0,25 mm Najwyższej jakości materiały Przy pomocy szybkozłącza WEH TW230 można w krótkim czasie sprawdzić szczelność rur gładkich z miedzi, stali i aluminium. Uszczelnienie radialne na wewnętrznej średnicy przewodu zapewnia szczelność połączeń w rurach i otworach o średnicach wewnętrznych 9,5-22,2 mm oraz pokonuje tolerancje rur do ± 0,25 mm (wymagana kolistość średnicy wewnętrznej rury max. 0,25 mm). Dzięki ręcznej dźwigni sterującej możliwe jest podłączenie adaptera do przewodu. Mechanizm szczękowy WEH skutecznie blokuje szybkozłącze w przewodzie i jednocześnie zmniejsza możliwość uszkodzenia jego powierzchni wewnętrznej dzięki minimalnemu dociskowi. Szybkozłącze TW230 nadaje się do testów podwodnych, spadku ciśnienia i helowych. dapter WEH TW230 wyposażony jest w uszczelkę czołową z NBR. Inne materiały uszczelnienia dostępne są na zapytanie. Prawidłowy dobór uszczelnienia należy do zamawiającego. Możliwości zastosowania Szybkozłącze do testów ciśnieniowych i próżniowych rurek gładkich oraz otworów wierconych (uszczelnienie na średnicy wewnętrznej rurki), np. podczas testów podwodnych, helowych, spadku ciśnienia, w wymiennikach ciepła, zbiornikach ciśnieniowych, zaworach, przetwornikach, sprężarkach, agregatach, systemach przewodów, instalacjach klimatyzacyjnych, systemach ogrzewania itp. DNE TECHNICZNE Parametry Wykonanie standardowe Przykład zastosowania: Ciśnienie robocze PS Od próżni do maks. 70 bar Zakres temperatur +5 C do +80 C Wskaźnik nieszczelności Szorstkość powierzchni elementu testowanego Twardość materiału elementu testowanego Materiał wykonania Uszczelnienie Dopuszczenia Inne wykonania na zapytanie 1 x 10-3 mbar x l/s Szorstkość Rz8 μm Maks. twardość 28 HRC Segmenty mocujące: stal szlachetna nierdzewna, hartowana Obudowa: aluminium anodowane Uszczelka czołowa z NBR PED 2014/68/EU 62 D-2011/09/
63 Ø 22 Ø 15,8 Szybkozłącze WEH TW230 ZMÓWIENIE Szybkozłącze WEH TW230 wielkość 1 ca. wymiary (mm) ,5 B1 Zakres uszczelnienia średnica wewnętrzna przewodu ± 0,25 Przewód zasilający B1 (gwint wewnętrzny) * Zestaw uszczelek zapasowych (zawiera 5 uszczelek czołowych + 1 o-ring zabezpieczający szczęki) C ,5 (3/8 ) G1/8 13,5 B200B C ,0 G1/8 13,5 B200B C ,5 G1/8 13,5 B200B C ,0 (7/16 ) G1/8 13,5 B200B C ,5 G1/8 13,5 B200B C ,0 G1/8 13,5 B200B C ,5 G1/8 13,5 B200B C ,7 (1/2 ) G1/8 13,5 B200B C ,0 G1/8 13,5 B200B C ,5 G1/8 13,5 B200B C ,0 G1/8 13,5 B200B * : wymagana długość elementu testowanego W przypadku, gdy elementy testowane wykonane są z tworzywa sztucznego wzmacnianego włóknem, prosimy o podanie tego przy zamówieniu. Uwaga: wymagana kolistość średnicy wewnętrznej rury max. 0,25 mm D-2011/09/
64 Ø 22 Ø 15,8 4 Złącza uniwersalne WEH Szybkozłącze WEH TW230 ZMÓWIENIE Szybkozłącze WEH TW230 wielkość 2 ca. wymiary (mm) 178,5 88 B1 Zakres uszczelnienia średnica wewnętrzna przewodu ± 0,25 Przewód zasilający B1 (gwint wewnętrzny) * Zestaw uszczelek zapasowych** (zawiera 5 uszczelek czołowych + 2 o-ringi zabezpieczające szczęki) C ,5 G1/8 16,0 B200B C ,0 G1/8 16,0 B200B C ,5 G1/8 16,0 B200B C ,9 (5/8 ) G1/8 16,0 B200B C ,0 G1/8 16,0 B200B C ,5 G1/8 16,0 B200B C ,0 G1/8 16,0 B200B C ,5 G1/8 16,0 B200B C ,0 G1/8 16,0 B200B C ,5 G1/8 16,0 B200B C ,05 (3/4 ) G1/8 16,0 B200B C ,5 G1/8 16,0 B200B C ,0 G1/8 16,0 B200B C ,5 G1/8 16,0 B200B C ,0 G1/8 16,0 B200B C ,5 G1/8 16,0 B200B C ,0 G1/8 16,0 B200B C ,2 (7/8 ) G1/8 16,0 B200B * : wymagana długość elementu testowanego ** Zestawy uszczelek zapasowych dla wielkości 2 w zakresie uszczelnienia < 15,9 mm zawierają tylko 1 o-ring zabezpieczający szczęki Dostępne są kolejne zakresy aż do 40,0 mm. W przypadku, gdy elementy testowane wykonane są z tworzywa sztucznego wzmacnianego włóknem, prosimy o podanie tego przy zamówieniu. Uwaga: wymagana kolistość średnicy wewnętrznej rury max. 0,25 mm Jako złączka standardowa TW230 dostępny jest dla kolejnych wymiarów co 0,5 mm, od 9,5-40 mm, jak również we wszystkich wymiarach calowych. Inne wymiary na zapytanie. Inne rozmiary i rodzaje gwintów na zapytanie. Dane niezbędne przy składaniu zamówienia, patrz str D-2011/09/
65 Szybkozłącze WEH TW230 WYPOSŻENIE DODTKOWE Proponujemy następujące części dodatkowe do WEH TW230: Zaślepka (patrz str. 15) D-2011/09/

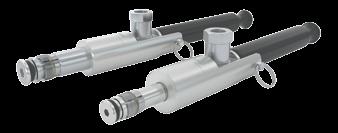

66 4 Złącza uniwersalne WEH 4.9 TW231 Szybkozłącze WEH TW231 OPIS Właściwości Uszczelnienie na powierzchni wewnętrznej rur kielichowych Pokonuje duże tolerancje rurek do ± 0,25 mm Selbsthaltend bis max. 70 bar Błyskawiczne połączenie Bez konieczności przykręcania Brak konieczności regulacji uszczelek Szczęki WEH Najwyższej jakości materiały Szybkozłącze WEH TW231 zostało zaprojektowane specjalnie do uszczelnienia się od wewnątrz w rurach kielichowych. Nadaje się idealnie do testów podwodnych, spadku ciśnienia i helowych w rurach z miedzi, stali i aluminium. Przedłużony trzpień pozwala pominąć kielich i uszczelnienie odbywa się dopiero za nim, niezależnie od kształtu kielicha. Szybkozłącze mocuje się w rurce za pomocą ręcznej dźwigni sterującej. Mechanizm szczękowy WEH blokuje adapter w gładkim przewodzie. Również w testach pod wodą zachowane zostaje szczelne połączenie. TW231 niezawodnie uszczelnia rury o średnicach wewnętrznych od 9,5 mm do 22,2 mm i pokonuje tolerancje do ± 0,25 mm (wymagana kolistość średnicy wewnętrznej rury max. 0,25 mm). Szybkozłącze WEH TW231 wyposażone zostało w uszczelkę czołową z NBR. Inne materiały uszczelnienia dostępne są na zapytanie. Prawidłowy dobór uszczelnienia należy do zamawiającego. Możliwości zastosowania Szybkozłącze do testów ciśnieniowych i próżniowych rur kielichowych (uszczelnienie na średnicy wewnętrznej rurki), np. rury miedziane w systemach instalacyjnych lub ogrzewania, wymienniki ciepła, urządzenia klimatyzacyjne, sprężarki i inne przyłącza rurowe. DNE TECHNICZNE Parametry Wykonanie standardowe Przykład zastosowania: Ciśnienie robocze PS Od próżni do maks. 70 bar Zakres temperatur +5 C do +80 C Wskaźnik nieszczelności Szorstkość powierzchni elementu testowanego Twardość materiału elementu testowanego Materiał wykonania Uszczelnienie Dopuszczenia Inne wykonania na zapytanie 1 x 10-3 mbar x l/s Szorstkość Rz8 μm Maks. twardość 28 HRC Segmenty mocujące: stal szlachetna nierdzewna, hartowana Obudowa: aluminium anodowane Uszczelka czołowa z NBR PED 2014/68/EU 66 D-2011/09/
67 Ø 22 Ø 15,8 Szybkozłącze WEH TW231 ZMÓWIENIE Szybkozłącze WEH TW231 Ø 9,5 mm do Ø 14,0 mm ca. wymiary (mm) ,5 B1 Lmax Zakres uszczelnienia średnica wewnętrzna przewodu ± 0,25 Przewód zasilający B1 (gwint wewnętrzny) Min. wymagana głębokość detalu za kielichem Max. dopuszczalna długość kielicha Lmax Zestaw uszczelek zapasowych* (zawiera 5 uszczelek czołowych + 1 o-ring zabezpieczający szczęki) C ,5 G1/8 13,5 18,5 B200B C ,0 G1/8 13,5 18,5 B200B C ,0 G1/8 13,5 18,5 B200B C ,5 G1/8 13,5 18,5 B200B C ,0 G1/8 13,5 18,5 B200B C ,7 G1/8 13,5 18,5 B200B C ,0 G1/8 13,5 18,5 B200B C ,0 G1/8 13,5 18,5 B200B Uwaga: wymagana kolistość średnicy wewnętrznej rury max. 0,25 mm D-2011/09/
68 Ø 22 Ø 15,8 4 Złącza uniwersalne WEH Szybkozłącze WEH TW231 ZMÓWIENIE Szybkozłącze WEH TW231 Ø 14,5 mm do Ø 22,2 mm ca. wymiary (mm) ,5 Lmax B1 Zakres uszczelnienia średnica wewnętrzna przewodu ± 0,25 Przewód zasilający B1 (gwint wewnętrzny) Min. wymagana głębokość detalu za kielichem Max. dopuszczalna długość kielicha Lmax Zestaw uszczelek zapasowych* (zawiera 5 uszczelek czołowych + 2 o-ringi zabezpieczające szczęki) C ,5 G1/8 13,5 26,5 B200B C ,0 G1/8 13,5 26,5 B200B C ,9 G1/8 15,5 24,5 B200B C ,0 G1/8 15,5 24,5 B200B C ,0 G1/8 15,5 29,5 B200B C ,05 G1/8 15,5 29,5 B200B C ,0 G1/8 15,5 29,5 B200B C ,2 G1/8 15,5 29,5 B200B * Zestawy uszczelek zapasowych zakresie uszczelnienia < 15,9 mm awierają tylko 1 o-ring zabezpieczający szczęki Uwaga: wymagana kolistość średnicy wewnętrznej rury max. 0,25 mm Inne rozmiary i rodzaje gwintów na zapytanie. Dane niezbędne przy składaniu zamówienia, patrz str D-2011/09/
69 Szybkozłącze WEH TW231 WYPOSŻENIE DODTKOWE Proponujemy następujące części dodatkowe do WEH TW231: Zaślepka (patrz str. 15) D-2011/09/

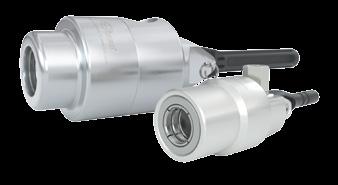

70 4 Złącza uniwersalne WEH 4.10 TW241 Szybkozłącze WEH TW241 OPIS Właściwości Podłączenie do rurek gładkich, uszczelnienie na średnicy zewnętrznej Do małych i dużych średnic przewodów Bardzo wysoka przepustowość złącza (wielkości 4-7) Samomocujący do max. 70 bar Błyskawiczne połączenie Bez konieczności przykręcania Szczęki WEH Brak konieczności regulacji uszczelek Pokonuje duże tolerancje rurek do ± 0,25 mm Najwyższej jakości materiały Przy pomocy szybkozłącza WEH TW241 można szybko i łatwo przetestować na szczelność przewody gładkie o średnicach od 6,0 mm do 44,0 mm wykonane z miedzi, stali lub aluminium. dapter dostępny jest w siedmiu rozmiarach i nadaje się do testów podwodnych, helowych i spadku ciśnienia. W ciągu kilku sekund szybkozłącze WEH TW241 uszczelnia powierzchnię zewnętrzną przewodu i może pokonać przy tym tolerancje do ± 0,25 mm (wymagana kolistość średnicy zewnętrznej rury max. 0,25 mm). Nie ma potrzeby regulacji uszczelek. Dzięki systemowi szczęk zminimalizowany jest docisk do testowanego detalu oraz deformacje. Nie są potrzebne żadne dodatkowe urządzenia mocujące. dapter WEH mocuje się na testowanym elemencie i blokuje uchwyt w górę lub dół. dapter może zostać odłączony dopiero przy ciśnieniu poniżej 5 bar, co jest istotne dla bezpieczeństwa pracy operatora urządzenia. Szybkozłącze WEH TW241 wyposażone zostało w uszczelkę czołową z chloroprenu. Inne materiały uszczelnienia dostępne są na zapytanie. Prawidłowy dobór uszczelnienia należy do zamawiającego. Możliwości zastosowania Szybkozłącze do testów ciśnieniowych i próżniowych rurek gładkich (uszczelnienie na średnicy zewnętrznej rurki), jak np. w wymiennikach ciepła, zbiornikach ciśnieniowych, zaworach, przetwornikach, sprężarkach, agregatach, systemach przewodów, instalacjach klimatyzacyjnych, systemach ogrzewania itp. DNE TECHNICZNE Parametry Wykonanie standardowe Przykład zastosowania: Średnica nominalna DN Ciśnienie robocze PS 4 do 19 mm Od próżni do maks. 70 bar Zakres temperatur +5 C do +80 C Wskaźnik nieszczelności Szorstkość powierzchni elementu testowanego Twardość materiału elementu testowanego Materiał wykonania Uszczelnienie Dopuszczenia Inne wykonania na zapytanie 1 x 10-3 mbar x l/s Szorstkość Rz8 μm Maks. twardość 28 HRC Segmenty mocujące: stal szlachetna nierdzewna, hartowana Obudowa: aluminium anodowane Uszczelka czołowa z chloroprenu PED 2014/68/EU 70 D-2011/09/
71 Ø 28,8 Ø Szybkozłącze WEH TW241 ZMÓWIENIE Szybkozłącze WEH TW241 wielkość 1 ca. wymiary (mm) 158,5 83,5 25 B1 90 Zakres uszczelnienia średnica zewnętrzna przewodu ± 0,25 Przewód zasilający B1 (gwint wewnętrzny) * Zestaw uszczelek zapasowych (zawiera 5 uszczelek czołowych) C ,0 G1/8 26,5 B202B C ,35 (1/4 ) G1/8 26,5 B202B C ,9 (5/16 ) G1/8 26,5 B202B C ,0 G1/8 26,5 B202B C ,5 (3/8 ) G1/8 26,5 B202B C ,0 G1/8 26,5 B202B * : wymagana długość elementu testowanego W przypadku, gdy elementy testowane wykonane są z tworzywa sztucznego wzmacnianego włóknem, prosimy o podanie tego przy zamówieniu. Uwaga: wymagana kolistość średnicy zewnętrznej rury max. 0,25 mm D-2011/09/
72 Ø 42 Ø 35 4 Złącza uniwersalne WEH Szybkozłącze WEH TW241 ZMÓWIENIE Szybkozłącze WEH TW241 wielkość 2 ca. wymiary (mm) B Zakres uszczelnienia średnica zewnętrzna przewodu ± 0,25 Przewód zasilający B1 (gwint wewnętrzny) * Zestaw uszczelek zapasowych (zawiera 5 uszczelek czołowych) C ,0 G1/4 26,5 B202B C ,7 (1/2 ) G1/4 26,5 B202B C ,9 (5/8 ) G1/4 26,5 B202B C ,0 G1/4 26,5 B202B * : wymagana długość elementu testowanego W przypadku, gdy elementy testowane wykonane są z tworzywa sztucznego wzmacnianego włóknem, prosimy o podanie tego przy zamówieniu. Uwaga: wymagana kolistość średnicy zewnętrznej rury max. 0,25 mm 72 D-2011/09/
73 Ø 53 Ø 46 Szybkozłącze WEH TW241 ZMÓWIENIE Szybkozłącze WEH TW241 wielkość 3 ca. wymiary (mm) 174,5 99,5 34 B Zakres uszczelnienia średnica zewnętrzna przewodu ± 0,25 Przewód zasilający B1 (gwint wewnętrzny) * Zestaw uszczelek zapasowych (zawiera 5 uszczelek czołowych) C ,05 (3/4 ) G1/4 26,5 B202B C ,0 G1/4 26,5 B202B C ,2 (7/8 ) G1/4 26,5 B202B * : wymagana długość elementu testowanego W przypadku, gdy elementy testowane wykonane są z tworzywa sztucznego wzmacnianego włóknem, prosimy o podanie tego przy zamówieniu. Uwaga: wymagana kolistość średnicy zewnętrznej rury max. 0,25 mm D-2011/09/
74 D2 D1 4 Złącza uniwersalne WEH Szybkozłącze WEH TW241 ZMÓWIENIE Szybkozłącze WEH TW241 wielkość 4-7 ca. wymiary (mm) L1 B Zakres uszczelnienia średnica zewnętrzna przewodu ± 0,2 Przewód zasilający B1 (gwint wewnętrzny) L1 D1 D2 * Zestaw uszczelek zapasowych (zawiera 5 uszczelek czołowych) C ,0 G3/ B202B C ,0 G3/ B202B C ,4 (1 ) G3/ B202B C ,0 G3/ B202B C ,0 G3/ B202B C ,5 (1 1/8 ) G3/ B202B C ,0 G3/ B202B C ,75 (1 1/4 ) G3/ B202B C ,0 G3/ B202B C ,0 G3/ B202B C ,9 (1 3/8 ) G3/ B202B C ,0 G3/ B202B C ,0 G3/ B202B C ,0 G3/ B202B C ,10 (1 1/2 ) G3/ B202B C ,0 G3/ B202B C ,0 G3/ B202B C ,0 G3/ B202B * : wymagana długość elementu testowanego Uwaga: wymagana kolistość średnicy zewnętrznej rury max. 0,25 mm Inne rozmiary i rodzaje gwintów na zapytanie. Dane niezbędne przy składaniu zamówienia, patrz str D-2011/09/
75 Szybkozłącze WEH TW241 WYPOSŻENIE DODTKOWE Proponujemy następujące części dodatkowe do WEH TW241: Zaślepka (patrz str. 15) Przedłużenie dźwigni Szybkozłącze TW241 dla wielkości korpusu 1-3 zostało standardowo wyposażone w krótką dźwignię sterującą, ułatwiającą wygodnie podłączenie do trudno dostępnych detali. Dla poręczniejszej obsługi tych trzech wielkości urządzeń możemy zaoferować przedłużenie dźwigni, szczególnie w przypadkach, gdy nie jesteśmy ograniczeni dostępną przestrzenią. Przedłużenie dźwigni Opis E Przedłużenie do TW241 (wielkość 1-3) Mocowanie Do mocowania zawiesi oferujemy blaszkę mocującą ze śrubunkiem (dotyczy wielkości korpusu 4-7). Otwór np. do zamocowania łańcucha Opis Przyłącze W Mocowanie do TW241 (wielkość 4-7) G3/4 gwint wewnętrzny / G3/4 gwint zewnętrzny D-2011/09/

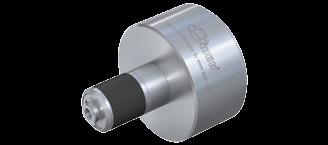

76 4 Złącza uniwersalne WEH 4.11 TW01 Szybkozłącze WEH TW01 OPIS Właściwości Błyskawiczne połączenie Bez konieczności przykręcania Uszczelnia nierówne i chropowate powierzchnie Ograniczenie skoku Prosta wymiana uszczelek Ergonomiczna budowa Najwyższej jakości materiały Szybkozłącze WEH TW01 niezawodnie uszczelnia otwory wiercone, rury i gwinty wewnętrzne testowanych detali. Elastyczne uszczelki dopasowują się znakomicie do szorstkich i nierównych powierzchni i wyrównują tolerancje na testowanym elemencie. Jedyną powierzchnią uszczelniającą króciec jest gumowa uszczelka, która nie ma funkcji mocowania całego adaptera. Dlatego też zawsze konieczny jest uchwyt. Szybkozłącze TW01 jest wyposażone standardowo w ogranicznik skoku i posiada dodatkowe uszczelnienie splanowane przy zastosowaniu go do uszczelnienia gwintów. Dzięki pneumatycznej obsłudze adapter nadaje się w szczególności do automatyzacji procesów kontrolnych. Oferujemy części dodatkowe do ręcznego podawania ciśnienia sterowania jak np. zawór ręczny suwakowy czy złącze pneumatyczne z wtykiem sterowania / odpowietrzania (patrz wyposażenie dodatkowe). TW01 z ręcznym zaworem suwakowym Istnieje możliwość zamówienia adapterów WEH TW01 z przedłużonym trzpieniem, o standardowych długościach 1 (25,4 mm) lub 2 (50,8 mm), do zastosowania w trudno dostępnych otworach. Na życzenie dostępny jest również adapter TW01 ze skróconym trzpieniem. Wykonania specjalne, jak np. adapter podwójny są dostępne na zapytanie (patrz rozwiązania specjalne). Możliwości zastosowania Szybkozłącze do testów ciśnieniowych i próżniowych rurek gładkich, otworów wierconych oraz urządzeń z gwintami wewnętrznymi. Testy szczelności: spadek ciśnienia, testy podwodne oraz helowe. Inne zastosowanie: napełnianie, testy funkcjonalności oraz ciśnienia, płukanie itd. Części konstrukcyjne: pojemniki, zawory, pojemniki plastikowe, pompy, komponenty medyczne, filtry, pojemniki ciśnieniowe, przyłącza rurowe itd. DNE TECHNICZNE Parametry Wykonanie standardowe Przykład zastosowania: Ciśnienie robocze PS Ciśnienie sterowania Od próżni do maks. 9 bar 4-12 bar powietrze sprężone Zakres temperatur +5 C do +80 C Wskaźnik nieszczelności Materiał wykonania Uszczelnienie Dopuszczenia Inne wykonania na zapytanie 1 x 10-3 mbar x l/s Obudowa, tłok oraz rozpórka: aluminium Uszczelka główna z chloroprenu / o-ring z NBR Opcjonalnie uszczelki uretanowe dla zastosowań, gdzie następuje zwiększone zużycie. Standardowo uszczelki uretanowe przy zastosowaniu adaptera do gwintów. PED 2014/68/EU 76 D-2011/09/
77 D1 D2 D1 Szybkozłącze WEH TW01 ZMÓWIENIE Szybkozłącze WEH TW01 ca. wymiary (mm) TW01 dla otworów wierconych B1 P1 G TW01 dla gwintów wewnętrznych Uszczelka płaska L2 L3 L1 D3 L1 Przewód zasilający B1 (gwint wewnętrzny) Przyłącze sterowania P1 (gwint wewnętrzny) Mocowanie G** D1 D2 D3 L1 L2 L3 01 M5 M5 M5 32,0 16,0 20,5 55,5 22,0 12,5 1 G1/8 G1/8 M6 40,0 19,0 26,0 70,5 28,0 14,5 2 G1/8 G1/8 M6 40,0 22,5 26,0 66,5 23,5 14,5 3 G1/8 G1/8 M6 60,0 31,5 41,0 74,5 40,0 18,5 4 G1/8 G1/8 M6 60,0 40,0 41,0 71,5 37,0 18,5 5 G1/2 G1/8 M6 89,0 48,0 60,0 106,5 59,5 31,5 6 G1/2 G1/8 M6 89,0 54,0 60,0 101,0 54,0 31,5 7 G3/4 G1/8 M6 107,0 * 76,5 94,0 57,5 * 8 G3/4 G1/8 M6 107,0 * 76,5 94,0 57,5 * * na zapytanie ** gwint pod uchwyt mocujący D-2011/09/
78 4 Złącza uniwersalne WEH Szybkozłącze WEH TW01 Rura gładka, średnica wewnętrzna dapter Główny zestaw uszczelek Uszczelki zapasowe Zakres uszczelnienia średnica wewnętrzna przewodu C B200B B200B ,7-8,3 13,5 C B200B B200B ,4-10,0 13,5 C B200B B200B ,0-12,0 15,0 C B200B B200B ,0-14,0 15,0 C B200B B200B ,0-16,0 15,0 C B200B B200B ,0-18,0 15,0 C B200B B200B ,0-20,0 15,0 C B200B B200B ,0-22,0 15,0 C B200B B200B ,0-24,0 28,0 C B200B B200B ,0-26,0 28,0 C B200B B200B ,0-28,0 28,0 C B200B B200B ,0-30,0 28,0 C B200B B200B ,0-32,0 28,0 C B200B B200B ,0-34,0 28,0 C B200B B200B ,0-37,0 41,0 C B200B B200B ,0-40,0 41,0 C B200B B200B ,0-43,0 41,0 C B200B B200B ,0-47,0 41,0 C B200B B200B ,0-51,0 41,0 C B200B B200B ,0-55,0 41,0 C B200B B200B ,0-58,5 41,5 C B200B B200B ,5-62,1 41,5 C B200B B200B ,1-65,6 41,5 C B200B B200B ,6-69,2 41,5 C B200B B200B ,2-72,7 41,5 C B200B B200B ,7-76,0 41,5 * : wymagana długość elementu testowanego * Gwint NPT (NSI/SME B ) - według SE J476a dapter Główny zestaw uszczelek Uszczelki zapasowe Gwint (gwint wewnętrzny) C B200B B200B NPT 1/8" 12,5 C B200B B200B NPT 1/4" 14,5 C B200B B200B NPT 3/8" 14,5 C B200B B200B NPT 1/2" 14,5 C B200B B200B NPT 3/4" 18,5 C B200B B200B NPT 1" 18,5 C B200B B200B NPT 1 1/4" 31,5 C B200B B200B NPT 1 1/2" 31,5 * : wymagana długość elementu testowanego * 78 D-2011/09/
79 Szybkozłącze WEH TW01 Gwint metryczny według ISO DIN 13 - Otwory gwintowane według ISO dapter Główny zestaw uszczelek Uszczelki zapasowe Gwint (gwint wewnętrzny) C B200B B200B M10x1,0 12,5 C B200B B200B M12x1,5 14,5 C B200B B200B M14x1,5 14,5 C B200B B200B M16x1,5 14,5 C B200B B200B M18x1,5 14,5 C B200B B200B M20x1,5 14,5 C B200B B200B M22x1,5 14,5 C B200B B200B M24x1,5 18,5 C B200B B200B M26x1,5 18,5 C B200B B200B M27x2,0 18,5 C B200B B200B M28x1,5 18,5 C B200B B200B M30x1,5 18,5 C B200B B200B M33x2,0 18,5 C B200B B200B M36x2,0 18,5 C B200B B200B M42x2,0 31,5 C B200B B200B M48x2,0 31,5 C B200B B200B M60x2,0 ** * : wymagana długość elementu testowanego ** na zapytanie * SE-O-Ring Boss - według SE J1926 / ISO dapter Główny zestaw uszczelek Uszczelki zapasowe Gwint (gwint wewnętrzny) C B200B B200B UNF 7/ ,5 C B200B B200B UNF 1/ ,5 C B200B B200B UNF 9/ ,5 C B200B B200B UNF 3/ ,5 C B200B B200B UNF 7/ ,5 C B200B B200B UN 1 1/ ,5 C B200B B200B UN 1 3/ ,5 C B200B B200B UN 1 5/ ,5 C B200B B200B UN 1 5/ ,5 C B200B B200B UN 1 7/ ,5 C B200B B200B UN 2 1/2-12 ** * : wymagana długość elementu testowanego ** na zapytanie * Inne rozmiary i rodzaje gwintów na zapytanie. Dane niezbędne przy składaniu zamówienia, patrz str D-2011/09/
80 4 Złącza uniwersalne WEH Szybkozłącze WEH TW01 ZMÓWIENIE Szybkozłącze WEH TW01 z przedłużonym trzpieniem ca. wymiary (mm) L1 Opis Przyłącze Przewód zasilający B1 Na zapytanie TW01 z przedłużeniem 1 Na zapytanie Na zapytanie 25,4 Na zapytanie TW01 z przedłużeniem 2 Na zapytanie Na zapytanie 50,8 Przedłużenia o innych długościach na zapytanie L1 WYPOSŻENIE DODTKOWE Proponujemy następujące części dodatkowe do WEH TW01: Zaślepka (patrz str. 15) Złączka kątowa 90 Jeśli z powodu niewystarczającego miejsca wskazane jest zastosowanie pod sterowanie złączki kątowej 90, oferujemy odpowiednie rozwiązanie. Przyłącze P2 złączki kątowej wkręcane jest w przyłącze sterowania P1 urządzenia, a przyłącze P1 złączki kątowej nakręcane jest na przewód ciśnienia sterowania, zawór ręczny suwakowy lub wtyk sterowania / odpowietrzania. P2 P1 Opis Przyłącze P1 Przyłącze P2 E Złączka kątowa 90 RP1/8 * R1/8 ** * cylindryczny gwint rurowy Whitworth według DIN EN ISO ** stożkowy gwint rurowy Whitworth według DIN EN Wyposażenie dodatkowe do ręcznego podawania ciśnienia sterowania: Złącze pneumatyczne i wtyk sterowania / odpowietrzania Do ręcznego podawania ciśnienia sterowania oferujemy złącze pneumatyczne z odpowiednim wtykiem sterowania / odpowietrzania. Obydwa posiadają zintegrowany zawór zwrotny. Przyłącze P2 nypla wkręcane jest w przyłącze sterowania P1, a przewód ciśnienia sterowania do przyłącza P1 złącza pneumatycznego. W celu podania ciśnienia sterowania należy nałożyć złącze pneumatyczne na wtyk i przytrzymać. Dzięki temu podany zostanie krótki impuls ciśnieniowy, uruchamiający szybkozłącze TW01. Można zdjąć złącze pneumatyczne z wtyku. dapter TW01 pozostanie zamocowany w detalu dzięki zaworowi zwrotnemu na wtyku. Natomiast zawór zwrotny na złączu pneumatycznym zapobiegnie wydostaniu się ciśnienia sterowania. by odpiąć adapter TW01 należy ręcznie uruchomić zawór zwrotny na wtyku i przez niego odprężyć pozostające w złączu ciśnienia sterowania. P2 P1 Wtyk sterowania / odpowietrzania Złącze pneumatyczne Opis Przyłącze P1 (gwint wewnętrzny) Przyłącze P2 (gwint zewnętrzny) W9325 Wtyk sterowania / odpowietrzania - G1/8 W9326 Złącze pneumatyczne G1/8-80 D-2011/09/
81 Szybkozłącze WEH TW01 Zawór ręczny suwakowy i przedłużka gwintu lternatywnie oferujemy również do ręcznego podawania ciśnienia sterowania ręczny zawór suwakowy. Przyłącze P2 zaworu ręcznego suwakowego wkręcane jest w przyłącze sterowania P1 szybkozłącza, a przewód ciśnienia sterowania do przyłącza P1 zaworu ręcznego suwakowego. Poprzez przesuwanie tulei suwakowej można ręcznie podać i odprowadzić ciśnienie sterowania. Dla mniejszych korpusów szybkozłącza, w których z uwagi na brak miejsca nie jest możliwe bezpośrednie podłączenie zaworu ręcznego suwakowego do przyłącza P1 na urządzeniu, proponujemy przedłużkę gwintu. P2 P1 P2 P1 Przedłużka gwintu Zawór suwakowy Opis Przyłącze P1 (gwint wewnętrzny) Przyłącze P2 (gwint zewnętrzny) C Zawór suwakowy G1/8 G1/8 E Przedłużka gwintu G1/8 G1/8 Zestaw uszczelek Główny zestaw uszczelek do zastosowań nie-gwintowanych zawiera uszczelkę główną/uszczelki główne z elastomerów, dwie podkładki oraz jedną spinkę zabezpieczającą do kompletnej wymiany uszczelki. Główny zestaw uszczelek do zastosowań gwintowanych zawiera uszczelkę główną/uszczelki główne z elastomerów, jedno mocowanie uszczelki, jedną uszczelkę czołową, dwie podkładki oraz jedną spinkę zabezpieczającą do kompletnej wymiany uszczelk. Zestaw zapasowych uszczelek głównych zawiera pięć uszczelek wraz ze spinkami zabezpieczającymi. ROZWIĄZNI SPECJLNE Przykłady: TW01 z rozpórką, do rurek gładkich TW01 adapter podwójny, sterowany ręcznie TW01 adapter potrójny D-2011/09/
82 4 Złącza uniwersalne WEH 4.12 TW02 Szybkozłącze WEH TW02 OPIS Właściwości Błyskawiczne połączenie Bez konieczności przykręcania Uszczelnia nierówne i chropowate powierzchnie Prosta wymiana uszczelek Ergonomiczna budowa Najwyższej jakości materiały Szybkozłącze WEH TW02 niezawodnie uszczelnia powierzchnie zewnętrzne testowanych detali. Elastyczne uszczelki dopasowują się znakomicie do szorstkich i nierównych powierzchni i wyrównują tolerancje na testowanym elemencie. Jedyną powierzchnią uszczelniającą króciec jest gumowa uszczelka, która nie ma funkcji mocowania całego adaptera. Dlatego też zawsze konieczny jest uchwyt. Szybkozłączki wykorzystywane do połączeń z wężami gumowymi wyposażone są w dodatkowy dociskacz. Dzięki pneumatycznej obsłudze adapter nadaje się w szczególności do automatyzacji procesów kontrolnych. Oferujemy części dodatkowe do ręcznego podawania ciśnienia sterowania jak np. zawór ręczny suwakowy czy złącze pneumatyczne z wtykiem sterowania / odpowietrzania (patrz wyposażenie dodatkowe). Wykonania specjalne, jak np. adapter podwójny są dostępne na zapytanie (patrz rozwiązania specjalne). TW02 z ręcznym zaworem suwakowym Możliwości zastosowania Szybkozłącze do testów ciśnieniowych i próżniowych rurek gładkich, węży lub urządzeń z karbem lub pierścieniem oporowym. DNE TECHNICZNE Parametry Wykonanie standardowe Przykład zastosowania: Ciśnienie robocze PS* Ciśnienie sterowania Od próżni do maks. 35 bar 4-12 bar powietrze sprężone Zakres temperatur +5 C do +80 C Wskaźnik nieszczelności 1 x 10-3 mbar x l/s Materiał wykonania Obudowa, tłok oraz obudowa uszczelki: aluminium Uszczelka główna z chloroprenu / o-ring z NBR Przy wielkości 001 uszczelka główna oraz o-ring z NBR. Uszczelnienie Opcjonalnie uszczelki uretanowe dla zastosowań, gdzie następuje zwiększone zużycie. Dopuszczenia PED 2014/68/EU Inne wykonania na zapytanie Uwaga: Do testów ciśnieniowych niezbędny jest przyrząd mocujący. Można z niego zrezygnować wyłącznie w przypadku próżni. Przy ciśnieniu roboczym powyżej 10 bar zalecamy uszczelki z uretanu. 82 D-2011/09/
83 Szybkozłącze WEH TW02 ZMÓWIENIE Szybkozłącze WEH TW02 ca. wymiary (mm) P1 B1 L1 G 001-3: 2 gwinty G pod mocowanie L1 D2 D1 D2 D1 D3 L3 L2 P1 B1 G D3 L3 4-6: 3 gwinty G pod mocowanie L2 Przewód zasilający B1 (gwint wewnętrzny) Przyłącze sterowania P1 (gwint wewnętrzny) Mocowanie G** D1 D2 D3 L1 L2 L3 001* G1/8" M5 M3 21,5 16,0 44,0 01 G1/8 M5 M5 38,0 32,5 28,0 52,5 10,0 9,0 1 G1/4 G1/8 M6 56,5 47,0 41,5 69,5 10,0 8,5 2 G1/2 G1/8 M6 79,0 69,0 63,5 89,0 23,0 14,5 3 G1 G1/8 M6 107,5 91,0 82,5 114,0 38,0 29,5 4 G1 1/2 G1/8 M6 139,5 122,0 108,0 117,0 38,0 28,0 5 G2 G1/8 M10 177,5 162,0 140,0 117,0 35,5 35,5 6 G2 1/2 G1/8 M10 190,0 174,5 155,5 126,5 35,5 35,5 * Dla wielkości 001 P znajduje się na średnicy zewnętrznej adaptera, zamiast na części czołowej ** gwint pod uchwyt mocujący D-2011/09/
84 4 Złącza uniwersalne WEH Szybkozłącze WEH TW02 Rura gładka, średnica zewnętrzna dapter Główny zestaw uszczelek Uszczelki zapasowe Zakres uszczelnienia średnica zewnętrzna przewodu C B200B B200B ,80-1,30 4,0 C B200B B200B ,30-2,00 4,0 C B200B B200B ,00-3,30 4,0 C B200B B200B ,50-4,60 15,0 C B200B B200B ,60-6,60 15,0 C B200B B200B ,60-8,60 15,0 C B200B B200B ,60-10,7 15,0 C B200B B200B ,7-13,0 15,0 C B200B B200B ,0-13,0 15,5 C B200B B200B ,0-15,0 15,5 C B200B B200B ,0-17,0 15,5 C B200B B200B ,0-19,0 15,5 C B200B B200B ,0-21,0 15,5 C B200B B200B ,0-22,0 27,0 C B200B B200B ,0-24,0 27,0 C B200B B200B ,0-26,0 27,0 C B200B B200B ,0-28,0 27,0 C B200B B200B ,0-30,0 27,0 C B200B B200B ,0-32,0 27,0 C B200B B200B ,0-34,0 27,0 C B200B B200B ,0-36,0 27,0 C B200B B200B ,0-38,0 27,0 C B200B B200B ,0-41,0 42,0 C B200B B200B ,0-44,0 42,0 C B200B B200B ,0-47,0 42,0 C B200B B200B ,0-49,8 42,0 C B200B B200B ,8-53,0 42,0 C B200B B200B ,0-56,0 42,0 C B200B B200B ,0-59,0 42,0 C B200B B200B ,0-62,0 42,0 C B200B B200B ,0-65,0 42,0 C B200B B200B ,0-68,0 42,0 C B200B B200B ,0-71,0 42,0 C B200B B200B ,0-74,0 42,0 C B200B B200B ,0-77,0 42,0 * : wymagana długość elementu testowanego * Inne rozmiary i rodzaje gwintów na zapytanie. Dane niezbędne przy składaniu zamówienia, patrz str D-2011/09/
85 Szybkozłącze WEH TW02 WYPOSŻENIE DODTKOWE Proponujemy następujące części dodatkowe do WEH TW02: Zaślepka (patrz str. 15) Złączka kątowa 90 (patrz str. 80) Wyposażenie dodatkowe do ręcznego podawania ciśnienia sterowania: Złącze pneumatyczne i wtyk sterowania / odpowietrzania (patrz str. 80) Zawór ręczny suwakowy i przedłużka gwintu (patrz str. 81) Zestaw uszczelek Główny zestaw uszczelek zawiera uszczelkę główną/uszczelki główne z elastomerów i dwie podkładki do jednej kompletnej wymiany uszczelki. Zestaw zapasowych uszczelek głównych zawiera pięć uszczelek. ROZWIĄZNI SPECJLNE Przykłady: TW02 do testowania węży gumowych TW02 z przedłużką do testowania króćców z tworzywa sztucznego TW02 adapter podwójny D-2011/09/
86 5 Złącza Specjalne 5.1 Złącza paliwowe Złącza paliwowe dla przemysłu samochodowego Szybkozłącza WEH są już od wielu lat obecne na liniach montażowych międzynarodowych producentów przemysłu samochodowego. Są one użytkowane na stanowiskach testowania silników i umożliwiają szybkie i wydajne przeprowadzenie testów ciśnieniowych i szczelności, nie zakłócając przebiegu produkcji. TW710 Szybkozłącze z bocznym przewodem doprowadzającym medium do rur z karbem lub pierścieniem oporowym (konstrukcja bardzo krótka) TW711 Szybkozłącze z centralnym przewodem doprowadzającym medium do rur z karbem lub pierścieniem oporowym TW712 Szybkozłącze z bocznym przewodem doprowadzającym medium do rur z karbem lub pierścieniem oporowym TW713 Szybkozłącze z centralnym przewodemdoprowadzającym medium do rur z karbem lub pierścieniem oporowym i obsługą pneumatyczną do zautomatyzowanego stosowania TW714 Szybkozłącze z centralnym przewodem doprowadzającym medium do złączy Johna Guesta TW723 Szybkozłącze z centralnym przewodem doprowadzającym medium do rur z karbem, pierścieniem oporowym lub gwintem zewnętrznym TW723 Szybkozłącze do testowania gumowych przewodów silnikowych TW850 Szybkozłącze do testowania pomp wtryskowych do 2600 bar Chętnie znajdziemy również dla Państwa odpowiednie rozwiązanie. Prosimy zwrócić się do nas z pytaniem! 86 D-2011/09/
87 5.2 Rozwiązania specjalne Rozwiązania prototypowe Jako specjaliści w technice połączeń, firma WEH oferuje również obok szerokiej gamy produktów standardowych liczne rozwiązania indywidualne, według życzenia klientów. Znajdujemy odpowiednie rozwiązania dla wszystkich połączeń, również w pełni zautomatyzowanych. W ścisłej współpracy z naszymi klientami wypracowujemy przyszłościowe rozwiązania. Ich techniczne dopracowanie i zaawansowanie świadczy o dużym potencjale know-how naszej firmy. Poniższe przykładowe zastosowania dają wgląd w nasze możliwości konstruowania protypów: TW17V adapter podwójny dapter podwójny do testów ciśnieniowych umiejscowionych obok siebie otworów wierconych / gwintów TW17P z przedłużeniem Szybkozłącze z przedłużeniem do testów ciśnieniowych urządzeń z gwintami wewnętrznymi TW01 adapter podwójny dapter podwójny do testów ciśnieniowych umiejscowionych obok siebie otworów wierconych TW02 adapter podwójny dapter podwójny do testów ciśnieniowych umiejscowionych obok siebie rur gładkich TW03 z przedłużeniem Szybkozłącze z przedłużeniem do testów ciśnieniowych urządzeń z gwintami wewnętrznymi TW751 Testy manometrów do 1000 bar Chętnie znajdziemy również dla Państwa odpowiednie rozwiązanie. Prosimy zwrócić się do nas z pytaniem! D-2011/09/
88 6 Informacje Dodatkowe 6.1 Załącznik techniczny Załącznik techniczny Definicje pojęć Skrót Objaśnienie Ciśnienie PN Ciśnienie nominalne Ciśnienie nominalne z kompensacją temperaturową 15 C Maksymalne dopuszczalne ciśnienie robocze przy 15 C i normalnym obciążeniu. PS Maks. dopuszczalne ciśnienie robocze Przedstawione w niniejszym katalogu wartości zostały wyliczone dla temperatury 15 C. Uwaga: Przy wyższych temperaturach użytkowania należy odpowiedno zredukować maksymalne dopuszczalne ciśnienie robocze ze względu na zmniejszoną wytrzymałość wielu materiałów. Przykładowe wartości wybranych materiałów znajdą Państwo w tabeli: Wskazówki techniczne Ciśnienie - kompensacja temperaturowa Dopuszczalne ciśnienie, o ile nie podano inaczej, zostało określone w następujący sposób: x zasilenie części konstrukcyjnej 125 % ciśnienia nominalnego. Zasilanie następuje w szybko rosnących wartościach. Próba zostaje przeprowadzona przy temperaturze pokojowej około 20 ºC. PT Ciśnienie próby Ciśnienie, którym testowane jest urządzenie podczas odbioru (z reguły PS x 1,43 do 1,5) Wymiary L1, L2, L3... Dane dt. długości D1, D2, D3... Dane dt. średnicy Przyłącza Testowany detal B1, B2, B3... Przyłącze pod medium P1, P2, P3... Przyłącze pod sterowanie G Przyłącze pod mocowanie Inne DN Średnica nominalna 88 D-2011/09/
89 Załącznik techniczny Wskazówki techniczne Pojęcie Zakres temperatur Wskaźnik nieszczelności Maks. obciążenie składowe Ciśnienie - kompensacja temperaturowa Dobór urządzenia Szybkozłącza sterowane pneumatycznie Objaśnienie Zakres temperatur jest wystarczający dla większości zastosowań. Zastosowane materiały uszczelniające posiadają w zależności od materiału znacznie wyższe lub niższe zakresy temperatur (np. NBR -30 C do +100 C, FKM -20 C do +200 C, EPDM -40 C do +150 C). Podczas ekstremalnych warunków temperaturowych przydatność produktu firmy WEH należy sprawdzić dla danego, indywidualnego przypadku. W razie potrzeby również w tym przypadku znajdziemy odpowiednie rozwiązanie. Wskaźnik nieszczelności: 1 x 10-3 mbar x l/s Na zapytanie jesteśmy w stanie zaoferować urządzenia ze znacznie mniejszym wskaźnikiem nieszczelności. Zależy to od zapotrzebowania ze strony klienta (rodzaj kontroli, temperatura kontroli, ciśnienie kontroli itd.) oraz jakości wzorcowego króćca (np. właściwości powierzchni oraz tolerancji wymiarowych). Siły zewnętrzne mogą znacznie skrócić żywotność szybkozłączy oraz spowodować ich uszkodzenia. Należy uwzględnić obciążenia rozciągające i poprzeczne oraz drgania i uderzenia ciśnienia, i je zminimalizować, np. poprzez rozwiązania konstrukcyjne jak mocowania. Dlatego też podczas stosowania szybkozłączy należy unikać działania sił składowych (np. wiszące węże lub inne). daptery firmy WEH powinny zostać tak zainstalowane, aby nie występowały siły składowe, gdyż mogłoby to prowadzić do powstania nieszczelności. Zastosowanie specjalne wymaga indywidualnego doradztwa oraz wyboru adaptera. Przy wyższych temperaturach należy zredukować maksymalne ciśnienie pracy odpowiednio do danego przypadku zastosowania. Wskaźniki do przyjęcia to: 50 C - 5 %, 100 C - 10 %, 150 C - 20 %. W przypadku jakichkolwiek wątpliwości prosimy o kontakt, gdyż przy niektórych materiałach, jak np. tworzywach sztucznych, parametry użytkowania muszą zostać jeszcze bardziej zmniejszone. Przy doborze urządzenia należy uwzględnić całość instalacji, aby zapewnić jej poprawne i bezproblemowe działanie. Za właściwy wybór urządzenia, jego materiału, parametrów temperatury i ciśnienia jak również za jego prawidłowy montaż, eksploatację i serwisowanie odpowiedzialny jest klient. Użytkując sterowane pneumatycznie szybkozłącza WEH w instalacjach zautomatyzowanych, po stronie klienta leży zapewnienie osiowego zapozycjonowania szybkozłącza. dapter powinien być wprowadzany płynnie, tak, by uniknąć zablokowania się szczęk w/na gwincie testowanego króćca. USZCZELNIENI Szybkozłącza WEH można dopasować indywidualnie do potrzeb klienta. Oferujemy szeroki wybór uszczelnień elastomerowych. W przypadku ekstremalnie wysokich temperatur stosujemy również uszczelnienie metaliczne. Prawidłowy dobór uszczelnienia należy do zamawiającego. Na uszczelnienia, które nie mają bezpośredniego kontaktu z mediami, zostanie o ile nie ustalono inaczej użyty NBR. D-2011/09/
90 6 Informacje Dodatkowe 6.2 Dane dotyczące prospektu Dane dotyczące prospektu Niniejszy katalog sporządzono z największą starannością w oparciu o wieloletnie doświadczenie. Pragniemy jednak zwrócić uwagę, że wszelkie dane zamieszczone w prospekcie są wiążące tylko wtedy, gdy zostaną wyraźnie potwierdzone w konkretnym zleceniu. Ze względu na dużą ilość możliwości użytkowania produktów WEH oraz związane z tym nieznane parametry i warunki eksploatacji, nie jest możliwe zagwarantowanie prawidłowości podanych informacji i zaleceń w pojedynczym przypadku. Również tutaj wskazujemy na konieczność ich potwierdzenia w zamówieniu indywidualnym. Podane tutaj wartości graniczne zastosowania ciśnienia, temperatury itd., są wartościami ustalonymi na podstawie prób. Ze względu na różnorodne warunki eksploatacji, nie możemy zagwarantować, że wartości te sprawdzą się również u danego klienta. Należy wziąć pod uwagę, iż zmienne parametry eksploatacji mogą wpłynąć na zmianę podanych tu maksymalnych wartości. Szczególnie wyjątkowe warunki eksploatacji powinny zostać skonsultowane z firmą WEH. Dlatego też prosimy, by w takich wyjątkowych przypadkach zawsze przed złożeniem zamówienia dokonać szczegółowych ustaleń z producentem. Ponadto informujemy, iż nie ponosimy odpowiedzialności za błędy w druku, niepełne dane lub błędną interpretację. Ilustracje produktów są wyłącznie materiałem poglądowym. Ostateczna forma i kształt adaptera zostaje określona tylko i wyłącznie na podstawie konkretnego zlecenia. Katalog tylko wtedy jest wiążący, jeśli zostanie to wyraźnie określone w umowie handlowej. Zarówno wymiary jak i inne dane techniczne nie są wiążące. Niniejsze wydanie unieważnia wszystkie poprzednie prospekty. Obowiązuje najbardziej aktualna wersja katalogu. Można ją otrzymać w firmie WEH GmbH. Dostawę oraz inne świadczenia regulują ogólne warunki handlowe oraz umowa o ochronie know how i zapewnienia jakości, o ile nie zostały zawarte inne umowy. Ogólne warunki handlowe zamawiającego na ogół nie są uznawane. 90 D-2011/09/
91 Pozostałe produkty POZOSTŁE PRODUKTY WEH TECHNIK POŁĄCZEŃ Katalog nr 20 - Szybkozłącza dla branży gazów technicznych: Szybkozłącza WEH do szczelnych połączeń w branży gazów technicznych. Katalog nr 40 - Technika chłodnicza i klimatyzacyjna: Szybkozłącza WEH do napełniania, opróżniania i testowania instalacji chłodniczoklimatyzacyjnych. Katalog nr 45 - Zawory zwrotne: Wytrzymałe zawory zwrotne do użytku z mediami gazowymi i ciekłymi. D-2011/09/
