1 EcoCondens BBS serii E Gazowa, kondensacyjna centrala grzewcza

2 BRÖTJE Pewność jest naszą mocną stroną 02 Dlaczego? Ponieważ stawiamy na rozwój i indywidualne podejście do klienta. Do każdego rodzaju energii dysponujemy odpowiednimi rozwiązaniami w zakresie techniki grzewczej. W każdym naszym systemie grzewczym zawarty jest element rozwojowy ukierunkowany na przyszłość, na przykład w oszczędnych, gazowych i olejowych kotłach grzewczych firmy BRÖTJE, w inteligentnej technice pomp ciepła, przyjaznych dla środowiska urządzeniach grzewczych na pelety lub przyszłościowych systemach solarnych. Innowacyjne rozwiązania techniczne, które łączą zapewnienie indywidualnego komfortu cieplnego z odpowiednim traktowaniem środowiska naturalnego oprócz tego, że dają pewność komfortu użytkowania są również perfekcyjnie dopasowane do Państwa domu, mieszkania i indywidualnego stylu życia oraz do potrzeb następnych pokoleń. Wszystko jedno, czy jest to olej, gaz, energie odnawialne lub energia słoneczna: dzięki naszemu, długoletniemu doświadczeniu potrafimy efektywnie wykorzystać poszczególne rodzaje energii, łącząc je z wysokorozwiniętą techniką firmy BRÖTJE. Tak powstają systemy grzewcze zorientowane na przyszłość, które zapewnią Państwu każdego dnia poczucie bezpieczeństwa i brak problemów oraz najwyższy poziom oszczędności energii i ekonomiczności. Odkryjcie Państwo wielość możliwości, które możecie zrealizować w partnerstwie z firmą BRÖTJE. Lepiej mieć pewność.

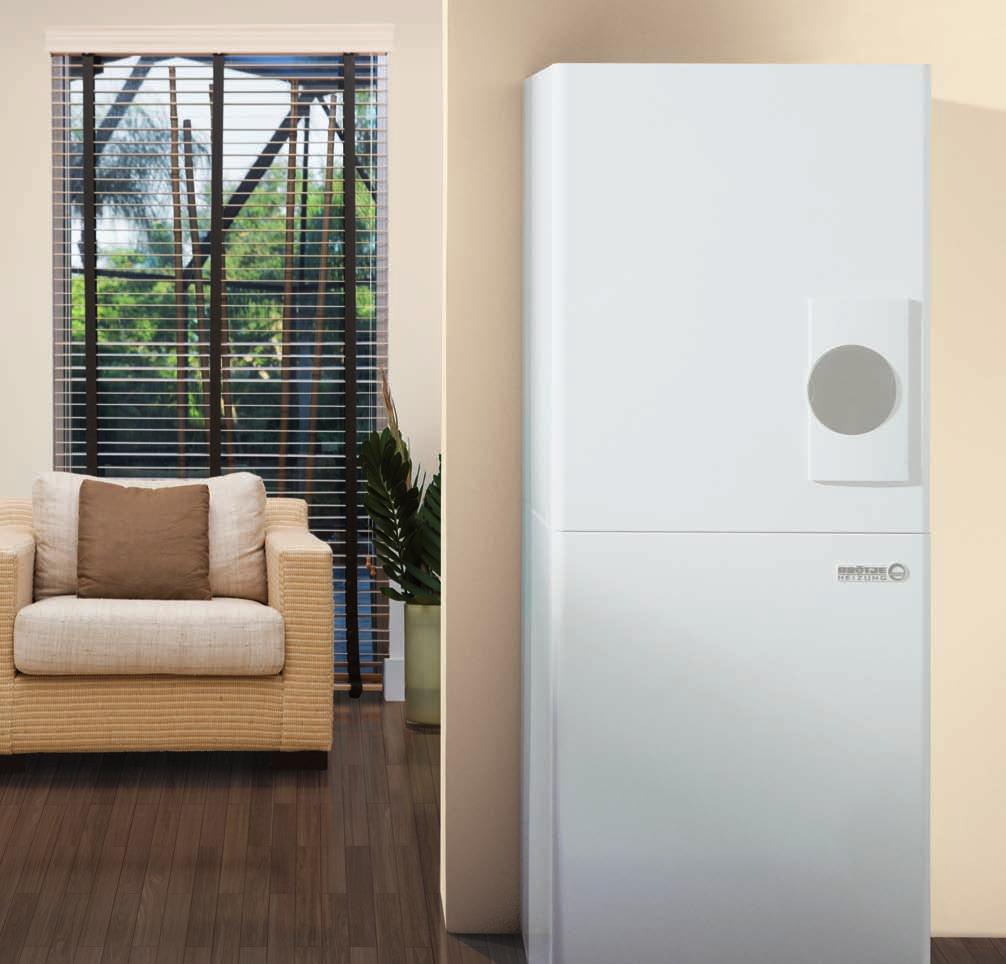

3 EcoCondens BBS Człowiek potrzebuje czegoś ciepłego 03 I czegoś niezawodnego, oszczędnego i komfortowego Czegoś, co z własnych czterech ścian uczyni prawdziwy dom. Zapewni przytulne ciepło zawsze wtedy, kiedy go się pragnie i ciepłą wodę zawsze wtedy, kiedy jest ona potrzebna. Czegoś, co po prostu jest i działa. Pewnie, niezawodnie, oszczędnie i w sposób przyjazny dla środowiska. Niezauważalnie i wygodnie, jak np. gazowy kocioł kondensacyjny EcoCondens BBS. Niezależnie od tego, czy zależy Państwu na oszczędności miejsca czy pieniędzy, ochronie środowiska czy wysokiej jakości: dzięki kotłowi EcoCondens BBS przez cały czas możecie Państwo rozkoszować się najwyższym komfortem w zakresie ciepła jak i wody pitnej. Jak Państwo chcecie, gdzie chcecie i kiedy chcecie, ponieważ na to kompaktowe urządzenie w każdej niszy znajdzie się miejsce. Poza tym zachowuje się cicho, więc nie zauważycie nawet, że macie nowego współlokatora. Poza przyjemnym ciepłem.

4 Gazowa technika kondensacyjna Oszczędna i ekologiczna możliwość wytwarzania ciepła 04 Sprawne ogrzewanie dzięki gazowej technice kondensacyjnej Podczas gdy w zwykłych instalacjach energia ucieka poprzez komin, urządzenia kondensacyjne wykorzystują prawie całe ciepło zawarte w spalinach. To oznacza, e: powstające podczas spalania gazy spalinowe schładzają się, a zawarta w nich para wodna ulega kondensacji. W wyniku kondensacji odzyskiwana jest energia cieplna z pary wodnej, która następnie przekazywana jest do obiegu grzewczego. W ten sposób osiąga się normatywną sprawność rzędu 109%. Jednocześnie do minimum redukowany jest poziom emisji substancji szkodliwych w spalinach oraz uzyskuje się oszczędności kosztów ogrzewania w porównaniu do starych instalacji nawet do 30%. Miejsce w najmniejszej niszy Od piwnicy aż po dach, nie ma w domu, czy w mieszkaniu miejsca, w którym nie można byłoby zamontować kotła EcoCondens BBS. Z jednej strony dlatego, że może on pracować zarówno wykorzystując powietrze do spalania zasysane z pomieszczenia, jak i doprowadzane z zewnątrz, co w połączeniu z oferowanym przez firmę BRÖTJE systemem odprowadzenia spalin stwarza Państwu niezliczone możliwości wyboru miejsca zamontowania urządzenia. Z drugiej strony dlatego, że kocioł nigdzie nie będzie przeszkadzał. Ma zwartą konstrukcję, dobrze wygląda i jest bardzo cichy. Nie należy zapomnieć o pięknym wyglądzie, dzięki któremu wszędzie wygląda estetycznie. Najlepsze wyposażenie na przyszłość Kocioł EcoCondens BBS firmy BRÖTJE spełni nawet te Państwa życzenia, których dziś prawdopodobnie Państwo jeszcze nie znają. Na przykład w przyszłości możecie Państwo rozbudować swój system grzewczy o komfortowe ogrzewanie podłogowe bądź o innowacyjny system solarny, który w połączeniu z gazową techniką kondensacyjną pozwala na ekologiczny i oszczędny komfort ogrzewania. EcoCondens BBS najgoręcej polecany moce grzewcze od 2,9 do 28 kw wyjątkowo ekonomiczny dzięki dużemu zakresowi modulacji palnika oraz efektywnemu wykorzystaniu energii: 109% sprawności normatywnej ogrzewanie i podgrzanie wody pitnej całkowicie zgodne z Państwa oczekiwaniami: do dyspozycji są trzy stopnie mocy i dwa podgrzewacze ciepłej wody użytkowej ulepszone wykorzystanie ciepła kondensacji dzięki zastosowaniu warstwowego podgrzewacza o pojemności 135 l przyjazne dla środowiska ze względu na niewielki poziom emisji dużo poniżej wartości granicznych. Energooszczędna, komfortowa praca dzięki zintegrowanej regulacji pogodowej. Zwarta budowa, piękno formy i bardzo cicha praca. mg/kwh mg/kwh 200 Porównanie wielkości emisji Wartości emisji oszczędnego EcoCondens BBS spełniają wszystkie wymogi znaku ekologicznego Niebieski Anioł także dla Państwa osobistej korzyści. Poza oszczędnością energii nasze ekologiczne systemy grzewcze wspiera w wielu krajach państwo < <5 Wartości graniczne zgodnie z normą DIN 4702 EN Wartości graniczne wymagane do uzyskania znaku Błękitnego Anioła RAL-UZ 61 Wartości graniczne zgodnie z przepisami LRV obowiązującymi w Szwajcarii Znormalizowane wskaźniki emisji kotła EcoTherm Plus WGB 15 C TLENKI AZOTU (NOX) TLENKI WĘGLA (CO)

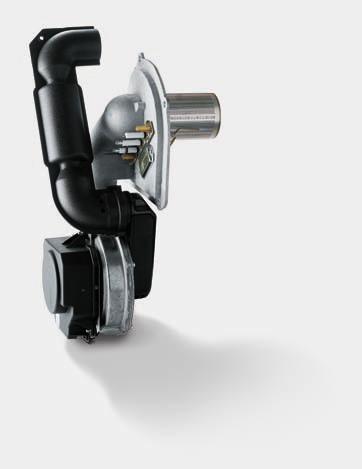

5 Budowa systemowa Zalety, które można zobaczyć EcoCondens BBS z technologią Multilevel Podobnie jak wszystkie nasze produkty także seria EcoCondens BBS wyposażona jest w technologię Multilevel. Oznacza to, że wszystkie urządzenia wyposażone w technologię Multilevel zbudowane są według tej samej zasady, co maksymalnie ułatwia instalację i przegląd, jak nigdy dotąd. Ale EcoCondens BBS oferuje jeszcze coś więcej: jak np. wymiennik ciepła wykonany ze stopu aluminiowo-krzemowego, odpornego na korozję który posiada wspaniałe właściwości przewodzenia ciepła. Dzięki temu zwiększa się stopień skuteczności i zmniejsza zużycie energii. Poza tym dzięki ochronie przeciwkorozyjnej żywotność urządzenia zostaje znacząco przedłużona Bardzo cicha praca: zoptymalizowany sposób spalania i tłumik zasysania powietrza redukują poziom szumów do minimum Wszystkie elementy kotła ważne pod względem konserwacji urządzenia, jak np. palnik, są efektem starannie przemyślanej koncepcji konserwacji i są łatwo dostępne od przodu urządzenia EcoCondens BBS 01 aluminiowo-krzemowy wymiennik ciepła 02 wydajny palnik 03 przeponowe naczynie wzbiorcze (wyposażenie dodatkowe) 04 system regulacji ISR-Plus 05 zintegrowany podgrzewacz 06 pompa elektroniczna

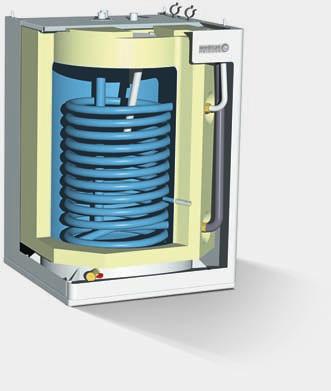

6 Technika systemowa wzajemne dopasowanie Technika, która gwarantuje ciepło 06 Komfort ciepłej wody na każdą potrzebę: podgrzewacz c.w.u. Aby dostosować instalację ogrzewania do Państwa osobistych życzeń, gazowa kondensacyjna centrala grzewcza BBS ma konstrukcję modułową. W zależności od wymaganej mocy grzewczej i oczekiwanego komfortu korzystania z c.w.u. moduł kondensacyjnego kotła grzewczego o jednej z trzech dostępnych mocy może współpracować albo z podgrzewaczem c.w.u. o pojemności 130 l ze spiralną wężownicą grzejną jako wymiennikiem ciepła albo z warstwowym podgrzewaczem c.w.u o pojemności 135l, którego zaletą jest możliwość wykorzystania zalet techniki kondensacyjnej oferując wyższą sprawność i moc przygotowania c.w.u. Dzięki temu już na początku ładowania mamy natychmiast do dyspozycji ciepłą wodę użytkową, a dodatkowo również po pobraniu dużych ilości podgrzewacz warstwowy można szybciej ponownie doładować. Komfortowe podgrzewanie ciepłej wody z lepszym wykorzystaniem możliwości techniki kondensacyjnej: warstwowy podgrzewacz c.w.u. o pojemności 135 l. Podgrzewacz c.w.u. o pojemności 130 l ze spiralną wężownicą grzejną. System montażowy opracowany przez firmę BRÖTJE oszczędza podczas instalacji urządzenia czas i pieniądze. Kocioł EcoCondens BBS po prostu ustawia się na wybranym podgrzewaczu c.w.u. Wszystkie przyłącza od razu perfekcyjnie pasują do siebie i wystarczy je tylko ze sobą skręcić. Sprawa regulacji: system regulacji Niezależnie od tego, czy mamy do czynienia ze sterowaniem jednego, dwóch bądź 12 obiegów grzewczych: zintegrowany system regulacji ISR-Plus umożliwia sterowanie jak i kontrolowanie pracy grzewczej w zależności od potrzeb i to w sposób całkowicie nieskomplikowany dzięki dużemu i oświetlonemu od tyłu wyświatlaczowi tekstów. Wystarczy po prostu obrócić i nacisnąć, a wszystko jest już nastawione. Wszystko pod kontrolą: z pomocą regulatora pomieszczeniowego RGT Za pomocą dostępnego w ramach wyposażenia dodatkowego regulatora pomieszczeniowego RGT będziecie mogli Państwo bardzo wygodnie sterować zdalnie wszystkimi funkcjami Waszego zespołu EcoCondens BBS. Będziecie mieli Państwo pod kontrolą w każdej chwili nie tylko temperaturę w pomieszczeniu, ale także będziecie mogli wykonać nastawy programów czasowych, tygodniowych i urlopowych z wykorzystaniem do trzech faz grzewczych dziennie. Wszystkie nastawy będą jasno i wyraźnie pokazane na wyświetlaczu. System regulacji ISR-Plus z dużym podświetlanym wyświetlaczem komunikatów tekstowych, indywidualnymi programami czasowymi i funkcjami serwisowymi. Dzięki regulatorowi pokojowemu RGT będziecie Państwo mogli sterować swoją instalację grzewczą wygodnie w całej powierzchni mieszkalnej.

7 Dane techniczne Przegląd urządzeń EcoCondens BBS 15 E 20 E 28 E Numer identyfikacyjny urządzenia CE-0085 BN 0178 Nominalny zakres obciążenia cieplnego (kw) Nominalny zakres mocy cieplnej 50/30 C (kw) Nominalny zakres mocy cieplnej 80/60 C (kw) Nominalna sprawność użytkowa (%) Znormalizowana wartość emisji NO x (mg/kwh) Znormalizowana wartość emisji CO (mg/kwh) Wymiary (mm) Wysokość Szerokość Głębokość Masa całkowita (kg) BBS z podgrzewaczem c.w.u. warstwowym BBS z podgrzewaczem c.w.u. z wężownicą Kolor Pojemność podgrzewacza (l) Podgrzewacz c.w.u. warstwowy Podgrzewacz c.w.u. z wężownicą Wskaźnik mocy (N L) 2,9 do 15 3,1 do 15,6 2,8 do 14,6 109 <15 < biały ,5 do 20 3,7 do 20,8 3,4 do 19,4 109 <20 < biały ,6 do 28 6 do 29,1 5,4 do 27,1 109 <20 < biały Podgrzewacz c.w.u. warstwowy Podgrzewacz c.w.u. z wężownicą 1,8 1,4 2,3 1,8 2,8 2,1 07 Kotły dostosowane są fabrycznie do pracy na gaz ziemny E (GZ50). Praca na gaz ziemny Lw (GZ41,5), Ls (GZ35) oraz płynny propan możliwa po zastosowaniu zestawu przezbrojeniowego (wyposażenie dodatkowe). Zastrzega się pojawienie zmian technicznych oraz wystąpienia błędów.

8 Silna marka mocny cel Jeżeli chodzi o rozwój innowacyjnej techniki grzewczej, to w głowach mamy tylko jedno: najlepsze rozwiązanie. Od ponad 90 lat stawiamy w naszych systemach na technikę zorientowaną w przyszłość, efektywne wykorzystanie wszystkich rodzajów energii oraz konsekwentne orientowanie się na indywidualne potrzeby klientów. I to z sukcesem. W ten sposób firma BRÖTJE wyrosła z biegiem lat na kompetentnego dostawcę systemów techniki grzewczej w zakresie gazowych i olejowych urządzeń kondensacyjnych, kotłów na pelety, pomp ciepła, kolektorów słonecznych i grzejników. Firma BRÖTJE jest członkiem grupy przedsiębiorstw BDR Thermea jednej z grup wiodących na świecie producentów techniki grzewczej. Dzięki ścisłej współpracy w ramach grupy BDR Thermea w całej Europie firma BRÖTJE może także w przyszłości oferować innowacyjne rozwiązania w zakresie techniki grzewczej. Jakość produktu Urządzenia firmy BRÖTJE są kontrolowane zgodnie z surową normą zakładową i zgodnie z surowymi wymaganiami jakościowymi, znacznie wykraczającymi poza powszechnie obowiązujące normy. Już na etapie projektowania urządzeń stawia się na najwyższą jakość poszczególnych elementów składowych, którą się stale nadzoruje podczas ich powstawania i w procesie produkcyjnym, aż po kontrolę produktu finalnego. Gwarancja W okresie gwarancji, wynoszącym 5 lat od daty pierwszego uruchomienia, lecz nie później niż 6 miesięcy od daty zakupu urządzenia, firma BRÖTJE usunie w drodze bezpłatnej naprawy lub wymiany wadliwych elementów wszelkie usterki, które wystąpią w wyprodukowanych przez nią korpusach kotłów, podgrzewaczach c.w.u., grzejnikach, kolektorach słonecznych i wymiennikach ciepła wszystkich stojących i kondensacyjnych wiszących kotłów gazowych. Na wszystkie pozostałe wyprodukowane przez firmę BRÖTJE urządzenia i elementy wyposażenia dodatkowego firma BRÖTJE udziela gwarancji na okres dwóch lat od daty pierwszego uruchomienia, lecz nie później niż 6 miesięcy od daty zakupu urządzenia. Części wymieniane w ramach prac konserwacyjnych i części ulegające naturalnemu zużyciu objęte są 6 miesięcznym okresem gwarancyjnym. August Brötje GmbH Postfach Rastede Telefon Telefax Dystrybutor Hurtownia Instalacyjna Rejestr 5 wersja Możliwość wprowadzania zmian technicznych i występowania błędów zastrzeżona. Dane wymiarowe nie są wiążące. EcoCondens BBS/Z 10/12/11/10/9/8/7/6/5/4/3/2
