1 Przy wsparciu: Wyłączną odpowiedzialność za zawartość tej prezentacji ponoszą jej autorzy. Niekoniecznie odzwierciedla ona opinię Wspólnot Europejskich. Komisja Europejska nie jest odpowiedzialna za jakikolwiek uŝytek poczyniony z jej zawartości. 1

Niekoniecznie odzwierciedla ona opinię Wspólnot Europejskich.

2 Najpierw architektura potem efektywność energetyczna Bild Lucent 2

3 Typy budynków przemysłowych 3

4 Rozwiązania dla Inteligentnego Budynku a, dobra izolacja c, zielony dach f, chłodzenie w nocy g, regulowana wentylacja b, odpowiednie okna e, ochrona przed słońcem d, konstrukcja budynku 4

5 Dach z oknami Słoneczna strona dachu akumuluje energię promieniowania słonecznego Zacieniona strona dostarcza chłodne powietrze do wentylacji Okna z zacienionej strony dostarczają naturalne oświetlenie nawet w przypadku braku bezpośredniego promieniowania słonecznego 5

powietrze do wentylacji Okna z zacienionej strony dostarczają

6 Przykład budynku przemysłowego dach z oknami Hosokawa Alpine Moc zainstalowana w pierwszej fazie konstrukcji: 285 kw W przyszłości, w drugiej fazie konstrukcji planowana dodatkowa instalacja mocy: kw Maj 2008: 40,000 kwh oszczędności 6

2008 Moc zainstalowana w pierwszej fazie konstrukcji: 285 kw W

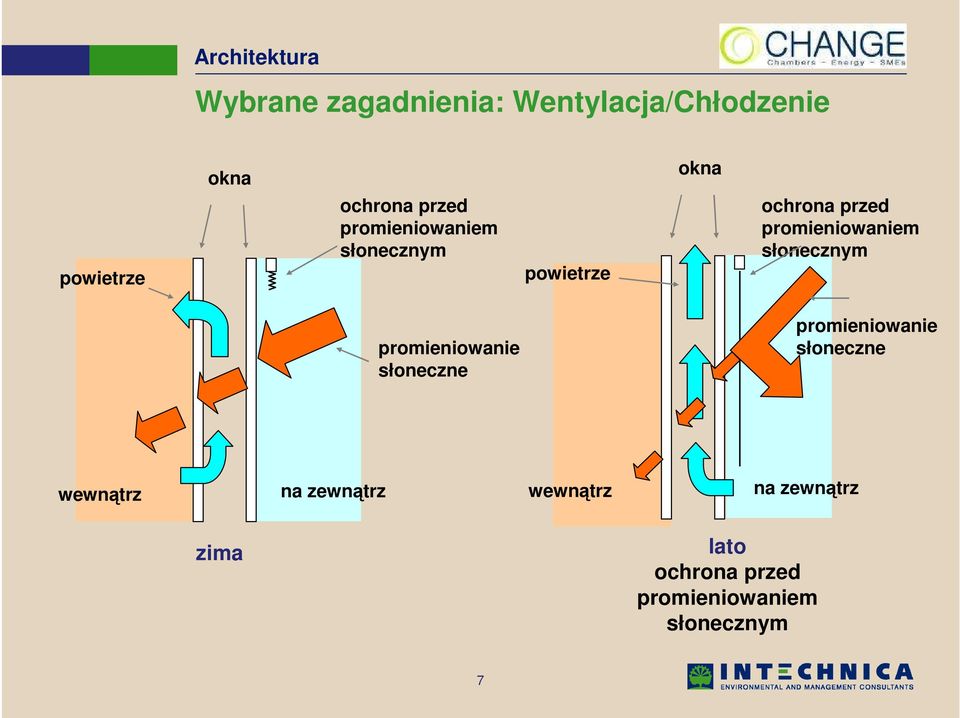

7 Wybrane zagadnienia: Wentylacja/Chłodzenie okna okna powietrze ochrona przed promieniowaniem słonecznym powietrze ochrona przed promieniowaniem słonecznym promieniowanie słoneczne promieniowanie słoneczne wewnątrz na zewnątrz wewnątrz na zewnątrz zima lato ochrona przed promieniowaniem słonecznym 7

słonecznym promieniowanie słoneczne promieniowanie słoneczne wewnątrz na

8 Energooszczędne okna strata ciepła w okresie grzewczym ,41 Btu/m² Oszklenie w technologii termopan (materiał złoŝony z 2 połączonych płyt szkła okiennego) U = 3 W/m²K Przepuszczalność światła 81% Oszklenie zgodnie z niemieckimi wymogami dot. zachowania ciepła U = 1,3 W/m²K argon warstwa metalowa Przepuszczalność światła 76% strata ciepła w okresie grzewczym ,58 Btu/m² Temperatura na zewnątrz budynku = 10 C Temperatura na zewnątrz budynku = 10 C U współczynnik przenikania ciepła. Charakteryzuje on wielkość strat ciepła z wnętrza pomieszczenia na zewnątrz na powierzchni 1m², przy róŝnicy temperatur = 1 K 8

zachowania ciepła U = 1,3 W/m²K argon warstwa metalowa Przepuszczalność światła 76% strata ciepła w okresie grzewczym 375335,58 Btu/m² Temperatura na

9 Typowe mostki cieplne ściana zewnętrzna przecięta przez betonowy strop ze wspornikiem (balkony) wszelkiego rodzaju elementy dołączone nieizolowane zwieńczenia ścian na dachu przesunięcia warstw izolacyjnych, uszkodzenia izolacji prześwity okienne i połączenia okien, skrzynki Ŝaluzji okiennych instalacje, przewody rurowe i elektryczne, zintegrowane puszki przełącznikowe. 9

przesunięcia warstw izolacyjnych, uszkodzenia izolacji prześwity okienne i połączenia okien,

10 Energia geotermalna Po zacienionej stronie budynku powietrze o temperaturze średniej wysokości jest absorbowane przez system Wentylator wdmuchuje ochłodzone powietrze do budynku Powietrze jest chłodzone dzięki wymianie energii z zimnym gruntem Betonowe tuby jako wymienniki ciepła 10

Wentylator wdmuchuje ochłodzone powietrze do budynku Powietrze jest

11 Geotermalny wymiennik ciepła Powietrze wejściowe Wymiennik ciepła Powietrze wydalane Geotermalny wymiennik ciepła Betonowe rury jako wymiennik ciepła Ciepło wejściowe jest chłodzone przez wymianę ciepła z chłodniejszym gruntem 11

ciepła Betonowe rury jako wymiennik ciepła Ciepło

12 Innowacyjne rozwiązania konstrukcyjne Zalety w porównaniu z klimatyzacją: -łagodne chłodzenie -bez podmuchów -wyŝsza efektywność ekonomiczna Okna, część ściany i sufit Szklana fasada, część podłogi i sufit Zwoje rur chłodniczych Kombinacja powierzchni aktywnych termicznie 1, z sieci chłodniczej (dzień) 2, z naturalnego obiegu chłodniczego (noc) 12

Szklana fasada, część podłogi i sufit Zwoje rur chłodniczych Kombinacja powierzchni

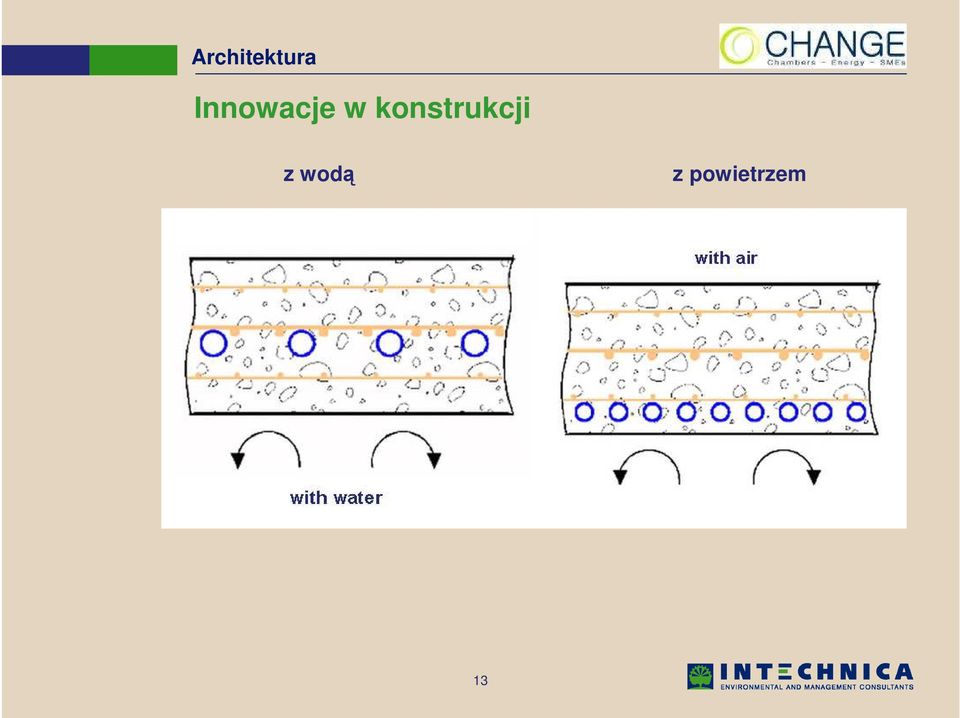

13 Innowacje w konstrukcji z wodą z powietrzem 13

14 System chłodzenia w powłoce budynku 14

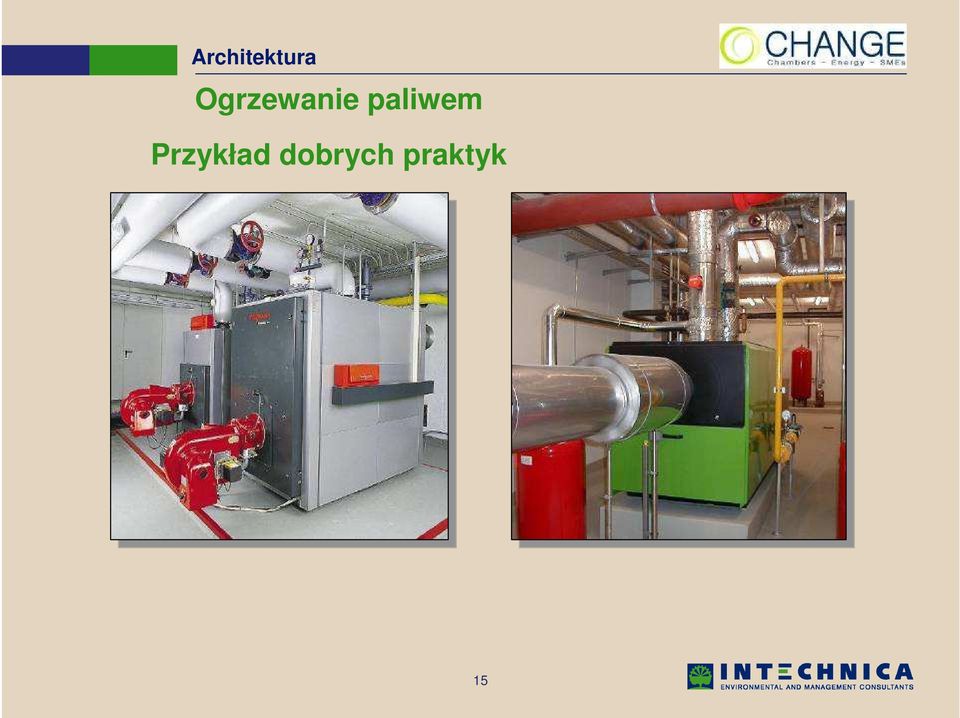

15 Ogrzewanie paliwem Przykład dobrych praktyk 15

16 Ogrzewanie paliwem Przykład złych praktyk 16

17 Wartość kaloryczna Porównanie wykorzystania energii entalpia kondensacji Nowoczesny konwencjonalny kocioł (gaz naturalny) Gross Net Kondensacyjny kocioł (gaz naturalny) Gross Net straty w przewodzie kominowym straty ciepła rozproszonego moŝliwa do wykorzystania energia 17

Net Kondensacyjny kocioł (gaz naturalny) Gross Net straty w

18 Pompy ciepła Zasilanie geotermalne Pompa ciepła i zbiornik magazynujący 18

19 Rurowe kolektory próŝniowe o wysokiej sprawności 19

20 Cieplne kolektory słoneczne zainstalowane na dachu 20

21 Projekt budynku słonecznego 21

22 System klimatyzacji Niskie ciśnienie Wysokie ciśnienie Źródło ciepła Wykorzystanie ciepła Podgrzewacz Skraplacz Zawór rozpręŝania 22

23 Chłodzony powietrzem ochładzacz wody dla klimatyzacji Pompa ciepła z wentylatorem osiowym, spręŝarki spiralne 23

24 Mercedes Benz, Monachium 24

25 Mercedes Benz, Monachium 25

26 Mercedes Benz, Monachium Architektura przyjazna środowisku Maksymalne wykorzystanie światła dziennego 2. Czujniki ruchu 3. Ogrzewanie wody energią słoneczną 4. Wentylacja przy wykorzystaniu ciepła produkcyjnego 5. Podwójne szyby dla izolacji przed hałasem i ciepłem/zimnem 6 Wykorzystanie deszczówki w toaletach itp.

27 Mercedes Benz, Monachium Całkowite zuŝycie energii, rok 2005 Średnia wartość dla niemieckich fabryk koncernu: 176 kwh/m²a Wartość dla fabryki w Monachium: ok. 60 kwh/m² Potencjalne oszczędności: 66 % 27

28 Fabryka w Wietnamie Naturalna wentylacja 28

29 Kluczowe elementy Pasywnego Energetycznie Budynku Efektywna izolacja ścian zewnętrznych Orientacja na północ/ południe, w miejscu nieocienionym Dobra izolacja okien (rodzaj oszklenia + ramy) Budynek hermetyczny (o szczelnej konwekcyjnie powłoce) Kontrolowana wentylacja z rekuperacją (odzyskiwaniem ciepła/ zimna z wentylowanego powietrza) Wydajny sprzęt gospodarstwa domowego Domowy system ogrzewania wody przy wykorzystaniu OZE Pasywne ogrzewanie powietrza Fasada bez mostków cieplnych U 0,15 W/(m²K) Wykorzystanie pasywnej energii słonecznej U 0,8 W/(m²K) n 0,6 h Odzyskiwanie min. 75% ciepła Efektywne oszczędzanie energii Kolektor słoneczny lub pompa ciepła Podziemny wymiennik ciepła R-factor 29

30 Fabryczny budynek pasywny Zdjęcie. SurTec Deutschland GmbH, Zwingenberg 30

31 Fabryka o zerowej emisji Ściany i stropy o konstrukcji drewnianej 70% oszczędności energii przy zastosowaniu odpowiedniej izolacji cieplnej i wykorzystaniu rekuperacji powietrza Kolektory słoneczne i ogniwa fotowoltaiczne dostarczają 30% energii cieplnej i elektrycznej Fa. Solvis GmbH Urządzenie kogeneracyjne wykorzystujące olej rzepakowy zapewniają pozostałą część energii 70% oszczędności zuŝycia wody przez zastosowanie kanalizacji podciśnieniowej Pasywne chłodzenie 50 % oszczędności energii dzięki optymalnemu wykorzystaniu światła dziennego i zastosowaniu urządzeń energooszczędnych 20% zmniejszenie zapasów dzięki zastosowaniu strategii logistycznej zorientowanej na bieŝącą realizację zamówień 31

32 Podsumowanie ZuŜycie energii kwh/(m2a Energia elektryczna Wentylacja Ciepła woda Ogrzewanie Typowy dom starej konstrukcji Dom energooszczędny Dom pasywny Dom zeroenergetyczny 32

33 Podstawy konstrukcji energooszczędnej Projektowanie zorientowane celowo i kompleksowe Zdefiniowanie potrzeb energetycznych i określenie podstawowych wartości zapotrzebowania na energię w odniesieniu do uŝytkownika Udział inŝynierów we wczesnym na wczesnym etapie projektowania Optymalizacja poszczególnych faz procesu projektowania Ciągła kontrola rezultatów w kaŝdej fazie planowania Koncepcja budynku zoptymalizowanego energetycznie Zwarta konstrukcja budynku w celu osiągnięcia najmniejszego współczynnika powierzchni do objętości Przestrzenie robocze z duŝymi oknami zorientowanymi na południe (ochrona przed promieniowaniem słonecznym) Redukcja mostków cieplnych = ciągła izolacja MoŜliwie hermetyczna konstrukcja skorupy budynku (test wentylacji) Wentylacja z rekuperacją 33
