DYSTRYBUTOR SYGNAŁU WIDEO DM2444

Transkrypt

1 DYSTRYBUTOR SYGNAŁU WIDEO DM2444 W instalacjach cyfrowych DUO, dystrybutor DM2444, pozwala na przesyłanie sygnału wideo pochodzącego z kilku kaset do urządzeń wewnętrznych zgodnie z adresami zaprogramowanymi w przedziałach numerycznych na liniach wyjścia. Samo wywołanie jak i połączenie audio przesyłane jest do wszystkich urządzeń w instalacji bez względu na ich adres. Uwaga! Urządzenie nie pozwala na jednoczesne połączenia i rozmowy z różnych kaset. Podczas jednego połączenia, wszystkie inne linie wyjścia jak i wejścia są zajęte, aż do momentu zakończenia trwającego połączenia. Dane techniczne: Zasilanie z linii Pobór prądu w spoczynku: 15mA Prąd pracy: 40mA Temperatura pracy: 0 C + 50 C Maksymalna dopuszczalna wilgotność: 90% RH

2 PROGRAMOWANIE Funkcje diod LED przycisków i mikroprzełączników podczas programowania Diody LI2-LI3-LI4. Pokazują, które wejście liniowe będzie programowane. Diody LO2-LO3-LO4. Pokazują, które wyjście liniowe będzie programowane. J1. Wejście dla programatora systemu J2-J3-J4-J5. Zworki używane tylko jeśli w instalacji występuje drugi lub więcej dodatkowych dystrybutorów DM2444. SW1 - SW2. Mikroprzełączniki pozwalające na ustawienie pierwszego i ostatniego adresu każdego przedziału numerycznego. Cztery diody LED. Dana dioda pokazuje, który spośród czterech przedziałów numerycznych dostępnych dla każdej linii, będzie programowany. Przycisk SKIP. Służy do: - wejścia w tryb programowania; - wyboru rodzaju programowania; - wyjścia z trybu programowania. Przycisk OK. Pozwala na zatwierdzenie i zapis zaprogramowanych ustawień. UWAGI WSTĘPNE - Jeżeli wejścia liniowe LI2, LI3, LI4 oraz wyjścia liniowe LO2, LO3, LO4 są podłączone do instalacji, muszą zostać zaprogramowane, aby umożliwić zarządzanie adresami - Nie wolno programować linii LI1 i LO1; dystrybutor 2444 automatycznie przekieruje na linie LI1 I LO1 wszystkie adresy, które nie zostały zaprogramowane w żadnym z przedziałów numerowych pozostałych linii - Aby zarządzać adresami urządzeń podłączonych do linii LI2, LI3,LI4, LO2, LO3 i LO4, są dostępne 4 przedziały numerowe (RG1 RG4) dla każdej linii. W każdym przedziale linii wejścia lub wyjścia może być zapisany adres pojedynczego urządzenia albo pierwszy i ostatni adres grupy urządzeń.(patrz przykład 1b). Adresy, które maja być zapisane w przedziałach numerycznych linii LI2, LI3, LI4, zaczynają się od nr 231 do 250 i muszą być takie same, jak wcześniej zaprogramowane adresy urządzeń (kasety zewnętrzne) podłączone do tych linii. Adresy, które maja być zapisane w przedziałach numerowych linii LO2, LO3,LO4 zaczynają się od 001do 200 i muszą być takie same, jak wcześniej zaprogramowane adresy urządzeń (urządzenia wewnętrzne) podłączone do tych linii. Przykłady. 1a Jeżeli w przedziale numerycznym RG1 linii LO2, zapisany jest adres 100, na linii LO2, podczas połączenia będzie przesyłany sygnał wideo tylko do monitora o numerze b Jeżeli w tym samym przedziale RG1, zapiszemy najniższy adres (100) i najwyższy (120), wtedy na linii LO2, będzie przesyłany sygnał wideo do każdego monitora z adresem pomiędzy 100 a Jeżeli w przedziale numerycznym RG1 linii LI2, zapisany jest adres 232, kaseta zewnętrzna podłączona do linii LI2, musi być zaprogramowana adresem Uwaga: Jeżeli podczas programowania wystąpi błąd, lub jeśli po jakimś czasie będzie konieczna zmiana zaprogramowanych już adresów na dystrybutorze DM2444, należy usunąć całą pamięć urządzenia wykonując procedurę "kasowania pamięci", a następnie zaprogramować urządzenie na nowo.

3 Wejście w tryb programowania - Odkręć pokrywę DM2444, aby uzyskać dostęp do przycisków programowania - Przytrzymaj przycisk SKIP, tak długo, aż dioda led LI2 zaświeci się, a dioda led RG1 zacznie mrugać. Wyjście z trybu programowania Aby wyjść z trybu programowania należy wykonać jeden z podanych sposobów: - przytrzymać wciśnięty przycisk SKIP tak długo, dopóki wszystkie diody Led RG1, RG2, RG3 i RG4 nie zaczną sekwencyjnie mrugać - odłącz i włącz zasilanie urządzenia Uwaga. Po pięciu minutach bezczynności, dystrybutor automatycznie wyjdzie z trybu programowania, a wszystkie dotychczas wprowadzone dane zostaną utracone. Programowanie przedziałów numerycznych Aby zaprogramować przedziały numeryczne linii LI2 LI4 i LO2 LO4, należy: 1) przytrzymać wciśnięty przycisk SKIP tak długo, aż nie zaświeci się dioda LI2, a dioda RG1 nie zacznie mrugać; 2) wprowadzić adres pierwszego urządzenia (najniższy adres), który chcemy zapisać w przedziale numerycznym RG1 linii LI2. Wprowadzenie adresu można wykonać na dwa sposoby, należy wykonać jedną z podanych procedur opisanych w punktach a i b: a)- z urządzenia o najniższym adresie, podłączonego do linii LI2 (na przykład kaseta zewnętrzna) wykonać połączenie do dowolnego urządzenia wewnętrznego (system automatycznie zarejestruje adres kasety, a nie urządzenia do którego zostało wykonane połączenie); prawidłowe przyjęcie operacji potwierdzone jest jednoczesnym zaświeceniem się wszystkich czterech diód RG; b)- przy użyciu mikroprzełączników SW1 i SW2, ustaw adres, który chcesz zapisać w przedziale numerycznym RG1 (patrz tabela strona 5-7); - Wciśnij przycisk OK; przyjęcie operacji potwierdzone jest jednoczesnym zaświeceniem się wszystkich czterech diod RG; Jeżeli w tym zakresie numerycznym, ma być zapisany tylko jeden adres przejdź do punktu 4. 3) wprowadź adres ostatniego urządzenia (urządzenie z najwyższym numerem), które chcesz przypisać do przedziału numerycznego RG1 linii LI2. Wprowadzenie adresu można wykonać na dwa sposoby, należy wykonać jedną z podanych procedur opisanych w punktach a i b 4) wciśnij przycisk SKIP, aby przejść do programowania zakresu numerycznego RG2 linii LI2; dioda Led LI2 pozostaje zapalona, dioda Led RG1 gaśnie, a dioda RG2 zaczyna migać; - aby zaprogramować kolejny zakres numeryczny np. RG2 postępuj, jak opisano w punktach 2 i 3 ; - jeżeli programowanie zakresów numerycznych RG2, RG3 i RG4, nie jest konieczne, wciśnij kilka razy przycisk SKIP, aż dioda Led LI3 zaświeci się, a dioda RG1 zacznie mrugać 5) postępuj analogicznie, jak zostało opisane w punktach 2, 3 i 4, aby zaprogramować zakresy numeryczne RG1, RG2, RG3 i RG4 linii LI3 i LI4; - jeżeli programowanie przedziałów numerycznych wyżej wymienionych linii nie jest konieczne, wciśnij kilkakrotnie przycisk SKIP, dopóki dioda led LO2 nie zapali się, a dioda led RG1 nie zacznie mrugać;

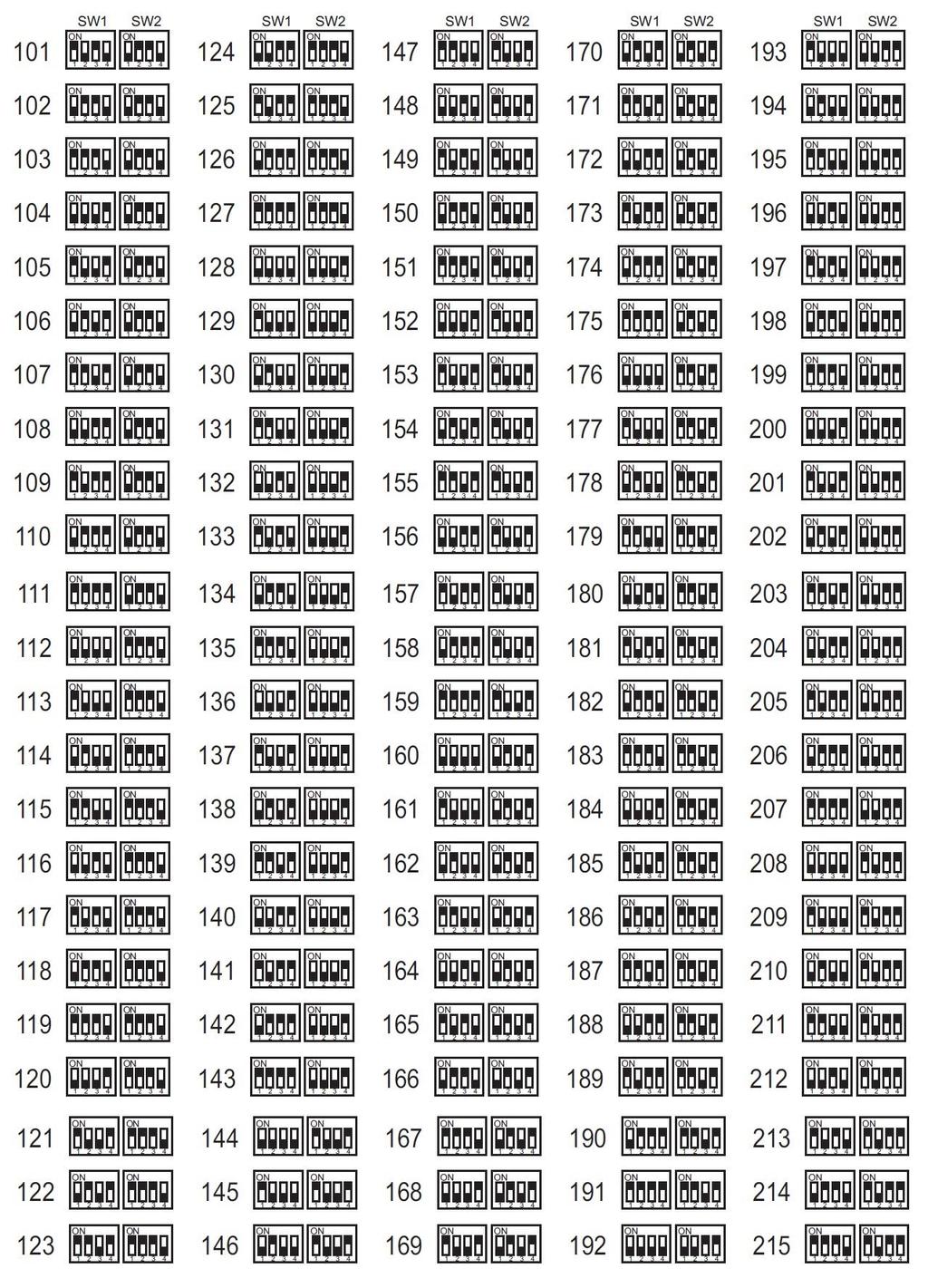

4 6) - postępuj analogicznie, jak zostało opisane w punktach 2, 3 i 4, aby zaprogramować zakresy numeryczne linii wyjścia LO2, LO3 i LO4. Jedna różnica to punkt 2a. W tym przypadku zapisywanie pierwszego (o najniższym numerze) i ostatniego (o najwyższym numerze) adresu, potwierdzane jest wciśnięciem przycisku podglądu, dla monitorów serii Echos, Exhito i Compact, lub przycisku głośnika dla monitorów serii mylogic; 7) wyjdź z trybu programowanie jak zostało opisane w sekcji wyjście z trybu programowania i przesuń wszystkie mikroprzełączniki SW1 i SW2 do pozycji OFF, jeżeli były wcześniej zmieniane 8) sprawdź czy wszystkie operacje zostały prawidłowo wykonane. Kasowanie pamięci urządzenia Aby całkowicie usunąć pamięć urządzenia, należy: a- wejść w tryb programowania wciskając przycisk SKIP ; dioda Led LI2 zaświeca się, a dioda Led RG1 zaczyna mrugać; - ustaw mikroprzełączniki SW1 i SW2 tak, aby ich wartość wynosiła 85 przesuwając mikroprzełączniki 1 i 3 SW1 i 1 i 3 SW2 do pozycji ON (patrz tabela str. 5); - przytrzymaj przycisk OK, tak długo, aż wszystkie 6 diód LI2, LI3, LI4, LO2, LO3 i LO4, na chwile się zapalą; pamięć urządzenia została skasowana. - przytrzymaj przycisk SKIP, aby wyjść z trybu programowania.

5

6

7 Programowanie dystrybutora DV2422A, według połączenia jak na schemacie (patrz strona kolejna) Aby przesyłać sygnał wideo pochodzący z wejścia głównego lub podrzędnego, dystrybutor wideo DV2422A, musi być zaprogramowany jako przekaźnik. W tym celu należy: - Wejść w tryb programowania przekładając zworkę J2 z pozycji 1-2 do pozycji 2-3. Czerwona dioda zaczyna mrugać Zaprogramować przedziały numeryczne należące do linii L2, jak zostało opisane w instrukcji urządzenia (zaprogramuj taki sam adres, jaki został przypisany wcześniej kasecie dodatkowej patrz schemat kaseta adres 235); - Aby wyjść z trybu programowania przestaw z powrotem zworkę J2 z pozycji 2-3 do pozycji 1-2; dioda Led znów mruga powoli; Ustaw mikroprzełącznik 1 SW1 w pozycji ON, a pozostałe 2,3 i 4 pozostaw w pozycji OFF, po tej operacji urządzenie zostało zaprogramowane jako przekaźnik; dioda zaczyna dwukrotnie mrugać; Ten tryb programowania jest dostępny w dystrybutorze DV2422A od wersji oprogramowania 400 lub wyższej. Zaciski: LM-LM Wejście zasilania LI1-LI4 Wejścia liniowe LO1-LO4 Wyjścia liniowe LOX (*) Podłączenie do linii wyjścia (LO1) kolejnego dystrybutora DM2444 LIX (*) Podłączenie do linie wejścia (LI1) kolejnego dystrybutora DM2444 (*) Podłączenie występuje tylko wtedy, jeżeli w instalacji potrzebny jest więcej niż jeden dystrybutor DM2444 (patrz przykład strona kolejna )

8

9 OKABLOWANIE Kabel 2302 Kabel 2302 to idealne zastosowanie okablowanie dla cyfrowych systemów DUO. Użycie nieodpowiedniego okablowania może skutkować nieprawidłowym działaniem systemu. Cechy charakterystyczne Liczba przewodów 2 (czerwony/czarny) skrętka 2x1mm² Materiał wykonania miedź cynowana Parowany 40mm Impedancja nominalna 100 OHM Opis * Litery odwołują się do dystansów podanych na schemacie. (1) Maksymalny dystans (od kasety zewnętrznej do najdalszego urządzenia wewnętrznego) (2) Całkowita długość przewodów od dystrybutorów do urządzeń wewnętrznych nie powinna przekraczać 300 metrów (sumując wszystkie sekcje "E"). (3) Maksymalna odległość w pionie (od dystrybutora DM2444 do wideomonitora).

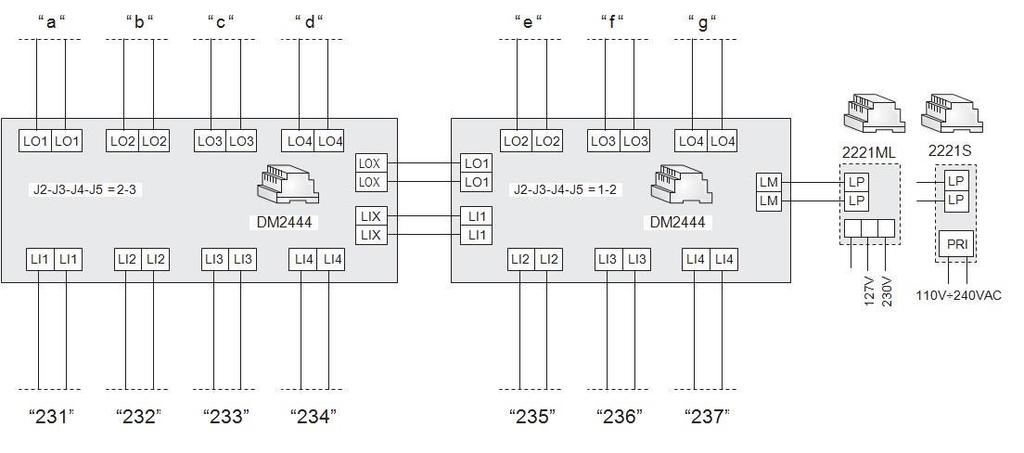

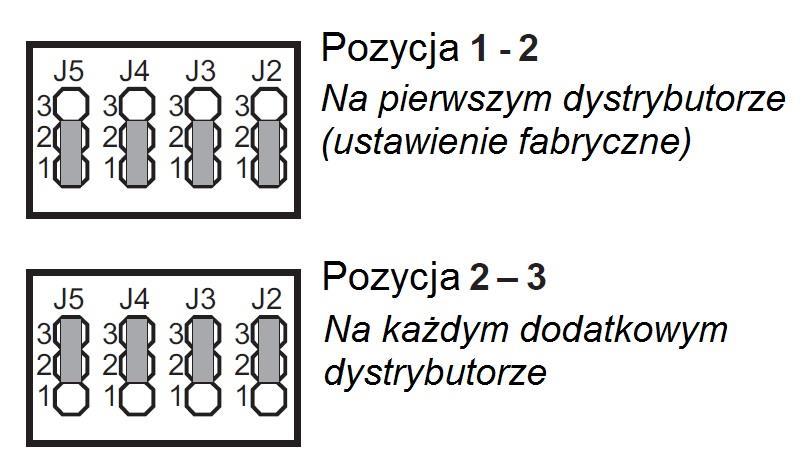

10 Zastosowanie dodatkowych dystrybutorów DM2444 Jeżeli istnieje potrzeba użycia więcej niż 4 linii wejścia/wyjścia, konieczne jest użycie dodatkowego lub dodatkowych dystrybutorów DM2444. Dla prawidłowego funkcjonowania dystrybutorów ustaw zworki J2, J3, J4 i J5 w następujący sposób: Podłączenie dwóch dystrybutorów linii, umożliwiających wykorzystanie maksymalnie 7 rozgałęzień instalacji i 7 kaset zewnętrznych. Adresy urządzeń wewnętrznych podłączonych do rozgałęzień, muszą zostać zaprogramowane na liniach wyjścia dystrybutora DM2444 (z wyjątkiem wyjścia LO1). Adresy podłączone bezpośrednio do każdego wejścia liniowego na dystrybutorze muszą zostać zaprogramowane każdej linii wejścia dystrybutora (z wyjątkiem wejścia LI1), uprzednio jednak, każda kaseta zewnętrzna musi mieć zaprogramowany swój adres.

11 Podłączenie trzech dystrybutorów linii, umożliwiających wykorzystanie maksymalnie 10 rozgałęzień instalacji i 10 kaset zewnętrznych. Adresy urządzeń wewnętrznych podłączonych do rozgałęzień LO (line output), muszą zostać zaprogramowane na liniach wyjścia dystrybutora DM2444 (z wyjątkiem wyjścia LO1). Adresy podłączone bezpośrednio do każdego wejścia liniowego LI (line input) na dystrybutorze muszą zostać zaprogramowane na każdej linii wejścia dystrybutora (z wyjątkiem wejścia LI1), uprzednio jednak, każda kaseta zewnętrzna musi mieć zaprogramowany swój adres.
