1 profesjonalna kontrola systemów grzewczych PODNIESIENIE WYDAJNOŚCI KAŻDEGO SYSTEMU FLOOR HEATING HYDRONIC FLOOR HEATING ELECTRIC HVAC CONTROLS & POWER OJ Waterline TRZECIA GENERACJA SYSTEMU KONTROLI OGRZEWANIA PODŁOGOWEGO

2 mózg systemu SYSTEMY GRZEWCZE Z INTELIGENCJĄ I SIŁĄ System sterowania OJ Waterline wyznacza standardy w inteligentnej kontroli układów grzewczych. Stworzony po to, aby dostarczyć Państwu najbardziej zaawansowanej automatyki, maksymalizującej wydajność systemu, łatwość obsługi i kontroli, dostarczając prostych w instalacji termostatów, optymalizujących kontrolę temperatury w pomieszczeniach. Nasze moduły główne i termostaty zostały zaprojektowane w oparciu o wieloletnie doświadczenie i wiedzę techniczną tak, aby pomóc w stworzeniu systemu kontroli, który działa niemal bezobsługowo, zarówno podczas grzania, jak i chłodzenia. Jest to pomocne w budowaniu inteligentnych i funkcjonalnych rozwiązań dla obiektów o różnorodnej wielkości. Dzięki wielu dodatkowym funkcjom, takim jak kontrola produkcji ciepłej wody użytkowej, zaworu mieszającego, grzejników, samoczynnej kontroli prawidłowości działania i możliwością rozbudowy sieciowej, możemy teraz zbudować system, który będzie działał nie tylko wydajnie, ale także inteligentnie. OJ Waterline dostarcza Państwu najnowocześniejsze rozwiązania na rynku.

3

4 Pracując w sercu Twojego systemu Moduł główny systemu kontroli OJ Waterline zapewnia inteligentną pracę układu grzewczego wraz z jego wszystkimi komponentami. Oferuje także standardowy protokół komunikacji MODBUS, umożliwiający połączenie się z systemami inteligentnych budynków (BMS). Dodatkowo - istnieje możliwość rozbudowy systemu o OJ Floor Management System (FMS ) zapewniający kompletny interfejs użytkownika dla lokalnej i zdalnej kontroli systemu grzewczego. ŁĄCZĄC RÓŻNE SYSTEMY Istnieje coraz większe zapotrzebowanie, szczególnie w aplikacjach komercyjnych, na inteligentne i kompleksowe zarządzanie budynkami. System sterowania OJ Waterline oferuje interfejs MODBUS zapewniający naszym klientom łatwy i zdalny dostęp do urządzeń kontrolnych w budynku. System kontroli OJ Waterline BMS i FMS oferuje: Centralny dostęp do systemu sterowania w budynku. Łatwość programowania, ograniczania i aktywowania dla poszczególnych pomieszczeń lub pięter. Zbalansowanie układu, zapewniające wspólną prace wielu systemów i odczyt stanu bieżącego. Testowanie układu podczas serwisu. Komunikację ze wszystkimi modułami w sieci OJ Waterline, poprzez pojedynczy punkt dostępu sieciowy moduł FS OJ Waterline

5 OJ WATERLINE TM MODUŁ GŁÓWNY OPCJE POŁĄCZEŃ FMS (ANDROID, IOS, WINDOWS) PODLEGŁY MODUŁ BRAMKA FMS OJ WATERLINE MODUŁ (WERSJA Z BMS) KOCIOŁ Sieciowy moduł główny FS ma możliwość kontroli wielu pomieszczeń w dużych obiektach dzięki prostej, efektywnej komunikacji i przesyłowi informacji do wszystkich pozostałych modułów. Moduł sieciowy kontroluje temperaturę wody zasilającej poprzez sterowanie zaworem mieszającym. Kolejne moduły mogą być dodawane do systemu, rozbudowując układ o dodatkowe strefy. Moduły w sieci mają możliwość kontroli lokalnych pomp i zaworów mieszających, zainstalowanych w odrębnych częściach budynku Istnieje możliwość rozbudowy do 15 gałęzi, każda składająca się z 9 modułów, zapewniając zintegrowaną kontrolę nawet nad bardzo dużymi obiektami

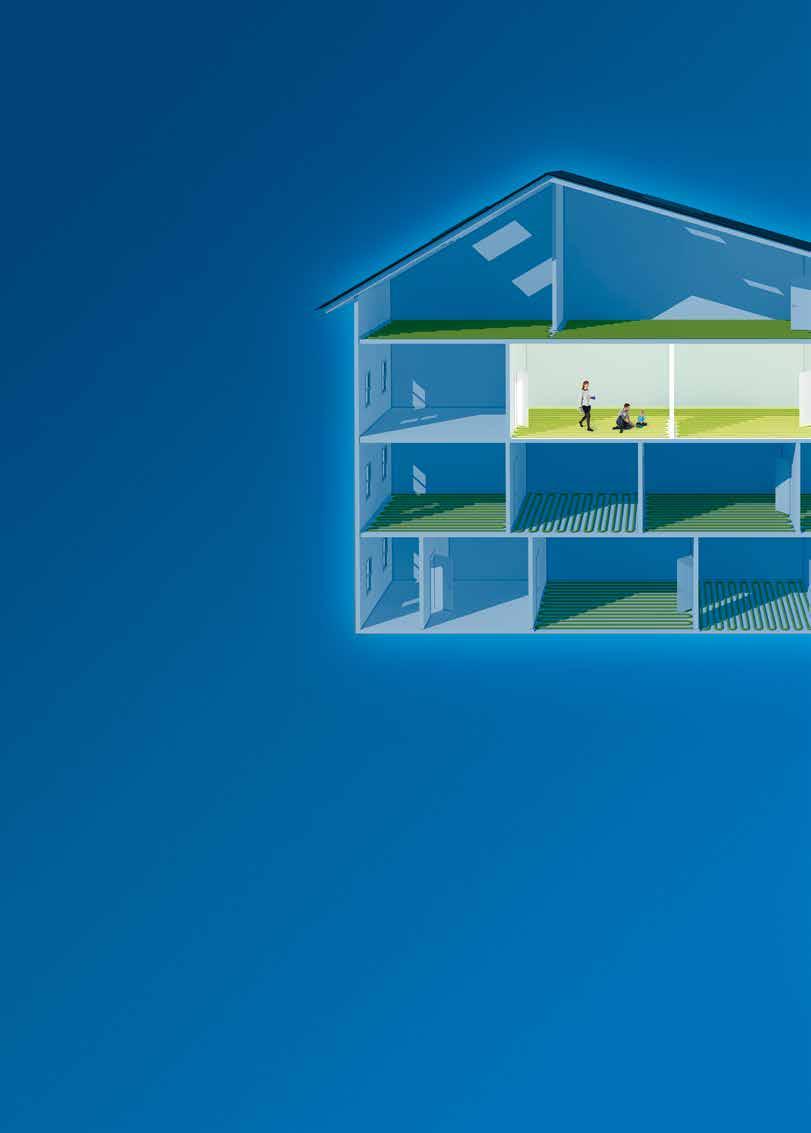

6 Zasilany mocą przewodów Moduł główny OJ Waterline to uniwersalny kontroler, który może być używany zarówno do komunikacji przewodowej, jak i bezprzewodowej, w zależności od Państwa potrzeb. OJ WATERLINE TM MODUŁ GŁÓWNY KONTROLER KOMUNIKACJA PRZEWODOWA System kontroli OJ Waterline daje Państwu możliwość instalacji modułów głównych zapewniających prawidłową kontrolę stref grzewczych poprzez standardowy, 2-żyłowy przewód podłączony do niskonapięciowych termostatów (zaledwie 5V), -zapewniając całkowite bezpieczeństwo użytkowników. Maksymalna długość przewodów w układzie nie może przekroczyć 300 metrów, a maksymalna odległość pomiędzy urządzeniami wynosi 100 metrów. KONTROLA STREFOWA DLA ZWIĘKSZENIA KOMFORTU Budynki mogą zostać podzielone na strefy, każda z odpowiednią dla siebie charakterystyką grzewczą. Termostaty programowalne mogą kontrolować pracę innych termostatów pokojowych, zapewniając ich łatwą konfigurację, duże poczucie komfortu i wysoką energooszczędność. Pojedynczy system może połączyć 24 termostaty i oferuje inteligentną kontrolę aż do 14 stref grzewczych. Dzięki rozbudowie sieciowej istnieje możliwość kontroli ponad 1800 stref grzewczych.

7 ... lub swobodą fal radiowych ODBIORNIK OJ WATERLINE TM MODUŁ GŁÓWNY KOMUNIKACJA BEZPRZEWODOWA Bezprzewodowe połączenie termostatów pokojowych jest dostępne dla tych samych, standardowych modułów głównych, jedynie poprzez dodanie odbiornika sygnału. Połączenie bezprzewodowe zapewnia wysoką dowolność aranżacji zarówno w nowych aplikacjach, jak i przy unowocześnianiu i rozbudowie istniejących systemów.

8 idealna temperatura OGRZEWAMY TAK, JAK TEGO CHCECIE Ogrzewanie podłogowe wymaga specjalnej kontroli i nadzoru, ponieważ użytkownicy mają bezpośredni kontakt z powierzchnią grzewczą. Jeśli podłoga zostanie przegrzana lub jej temperatura spadnie zbyt nisko, może to wiązać się z dużym poczuciem dyskomfortu. Ponadto niedoskonała kontrola lub jej brak może doprowadzić do uszkodzenia okładziny podłogowej. System OJ Waterline zapewnia prawdziwy komfort poprzez precyzyjną kontrolę temperatury podłogi. OJ Waterline optymalizuje zużycie energii dzięki zintegrowanej kontroli pracy kotła, pomp i termostatów w jednym, inteligentnym układzie. I SCHŁADZAMY, KIEDY POTRZEBUJECIE Poza standardową kontrolą ogrzewania moduły z serii OJ Waterline mają także możliwość kontroli układu chłodzenia. Nasz system pracuje na bazie badania temperatury w pomieszczeniach, a następnie schładzania powierzchni do temperatury niższej niż temperatura powietrza. Opcjonalnie system może także, dzięki kontroli wilgotności, zapewnić ochronę przed kondensacją, odpowiednio kalkulując tzw. punkt rosy. Takie rozwiązanie zapewnia energooszczędność, jednocześnie dając użytkownikom wymagany komfort.

9 Optymalne grzanie. Optymalne chłodzenie. Optymalny komfort. System OJ Waterline daje Państwu możliwość kontroli ogrzewania i schładzania dowolnego typu pomieszczeń. Czynnik grzewczy i chłodzący może być dostarczany poprzez ten sam system rur lub z dwóch, odrębnych rozdzielaczy (np. ogrzewanie podłogowe i ochładzanie sufitowe). Zapewnia to użytkownikowi optymalne poczucie komfortu. Czujniki temperatury podłogi zapewniają dodatkowy komfort w przypadku terakoty i ochronę podłóg drewnianych.

10 Zaawansowana kontrola to więcej niż stopnie Celsjusza to także oszczędność Wszystkie nasze systemy wyposażone są w szerokie spektrum funkcji zapewniających oszczędzanie energii. Układy grzewcze wykorzystujące nowoczesne rury, izolacje, konstrukcje budowlane i sterowanie, dają użytkownikom znaczne oszczędności energetyczne i środowiskowe. *Oszczędności energetyczne porównywane do centralnie sterowanych systemów grzewczych, bez indywidualnej kontroli temperatury w pomieszczeniach. Bazują one na powszechnie obowiązującym założeniu, że przegrzanie pomieszczenia o dodatkowy stopień C zwiększa zużycie energii o 5-10%, w zależności od obiektu.

11 OSZCZĘDZAJ DO 30% DZIĘKI INDYWIDUALNEJ KONTROLI TEMPERATURY W POMIESZCZENIACH Bez odpowiedniej kontroli w każdym pomieszczeniu faktyczna temperatura może być zdecydowanie wyższa niż wymagana. Dzięki dostosowaniu ilości energii potrzebnej do utrzymywania temperatury w poszczególnych pomieszczeniach, oszczędności energetyczne mogą sięgać nawet 30%. KONTROLA TYPU PI OSZCZĘDZAJ DO 20% ENERGII Zwykłe termostaty typu włącz / wyłącz mają tendencję do przegrzewania i niedogrzewania pomieszczeń nawet o 1-2 C, szczególnie w przypadku ogrzewania podłogowego, charakteryzującego się dużą bezwładnością. Może to doprowadzić do dużych strat energetycznych. Termostaty typu PI (czasowo proporcjonalne), dostosowują ilość energii do aktualnej różnicy temperatur i dzięki temu dają oszczędności sięgające nawet 20%. KOMPENSACJA POGODOWA DO 10% OSZCZĘDNOŚCI Systemy ogrzewania podłogowego mają tendencje do utraty energii podczas procesu dostarczania jej do pomieszczeń. Im wyższa temperatura wody zasilającej, tym wyższe straty energetyczne. Dostosowanie wody zasilającej do warunków panujących na zewnątrz zapewnia redukcję tych strat do minimum, jednocześnie nadal utrzymując wymaganą temperaturę w pomieszczeniu. Proces ten zapewnia do 10% oszczędności. 10% DZIĘKI OBNIŻENIU TEMPERATURY Obniżenie temperatury w pomieszczeniach w nocy lub w czasie, kiedy nie są one używane, znacznie poprawia efektywność energetyczną. Nasz system oferuje możliwość zaprogramowania zmian temperatury w czasie doby opartych na oczekiwaniach i potrzebach użytkowania. Zwiększa to oszczędności energetyczne średnio o kolejne 10%. W sumie system generuje do 55% oszczędności, w porównaniu do aplikacji, które nie posiadają wyżej wymienionych funkcji. Połączenie ich wszystkich w systemie OJ Waterline może pomóc użytkownikom w osiągnięciu oszczędności sięgających do 55% energii i zwiazanych z tym kosztów.

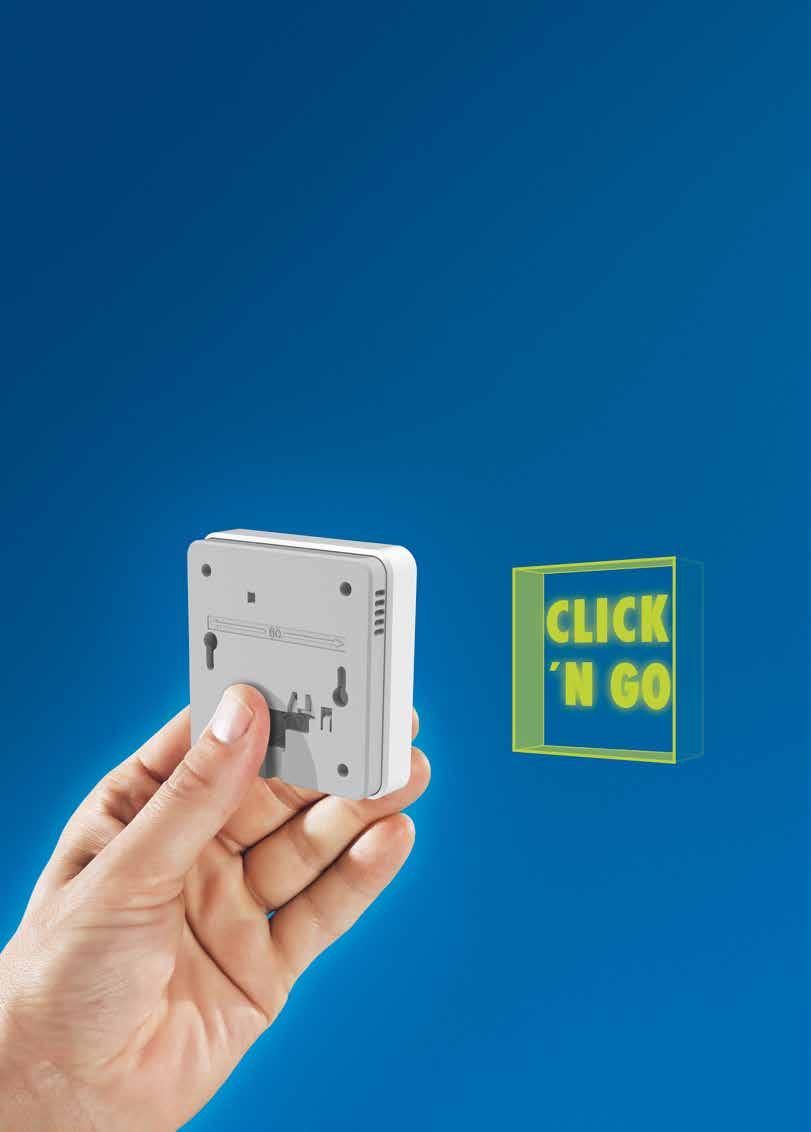

12 Inteligencja... PRZEMYŚLANY DESIGN DLA ŁATWIEJSZEJ INSTALACJI Projektujemy nasze produkty z myślą o tych, którzy będą je instalować i serwisować. Nasz intuicyjny design wspiera instalatorów wieloma udogodnieniami, umożliwiając pracę tak prostą i łatwą, jak to tylko możliwe: łatwa instalacja Precyzyjne instrukcje dla łatwiejszej instalacji Łatwość obsługi dla sprawniejszej integracji systemu Niezawodne i bezproblemowe działanie SYMBOL CZAS TEMP. WYJAŚNIENIE 06:00 21 O C PORANEK: początek dnia 08:00 19 O C POZA: w pracy, szkole, itd. 16:00 22 O C W DOMU: rodzina wraca do domu 23:00 17 O C NOC: czas snu

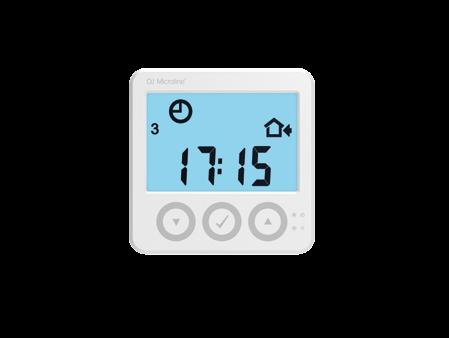

13 i piękno intuicyjna obsługa ZAPROJEKTOWANE DLA ZAPEWNIENIA KOMFORTU ŻYCIA Nowoczesne termostaty zapewniają zdecydowanie więcej, niż tylko zwykłą kontrolę temperatury są zindywidualizowanymi urządzeniami, dającymi użytkownikowi szerokie spektrum wyboru. Łatwość dopasowania temperatury Możliwość 4 zmian temperatury na dobę Intuicyjny interfejs użytkownika z dużym, podświetlanym wyświetlaczem i wygodnym pokrętłem DOPASOWANY DO RYTMU DNIA Termostat programowalny posiada wiele funkcji pomagających oszczędzać energię. Przykładowo, może automatycznie obniżać temperaturę w nocy i w okresach, kiedy żadnego z użytkowników nie ma w domu. Termostat jest fabrycznie zaprogramowany z okresami komfortowej i obniżonej temperatury. Istnieje jednak możliwość łatwego ich dostosowania do indywidualnych wymagań klienta. Wszystkie okresy opisane są prostymi i logicznymi symbolami graficznymi.

14 PEŁNE WSPARCIE I DODATKOWE FUNKCJE, ZAPEWNIAJĄCE OSZCZĘDNOŚCI ENERGETYCZ- NE I WYDŁUŻENIE PRAWIDŁOWEGO DZIAŁANIA SYSTEMU Termostat programowalny wszystko w jednym obsługuje również następujące aplikacje: Produkcję ciepłej wody użytkowej poprzez czujnik umieszczony w zasobniku CWU Kontrolę stref grzejnikowych Ogrzewanie dwustopniowe zintegrowanie dwóch źródeł ciepła (np. ogrzewania podłogowego i grzejnikowego. 5 4 Źródło ciepła 1 Sprawdzanie systemu Prawidłowość działania systemu może zostać sprawdzona poprzez uruchomienie specjalnego trybu instalacyjnego. Daje on możliwość szybkiego przetestowania i weryfikacji pracy systemu grzewczego. 3 Kompensacja temperatury zewnętrznej Moduł typu FS ma możliwość dostosowania temperatury wody zasilającej do warunków pogodowych występujących na zewnątrz. Wszystko, czego potrzebuje, to podłączenie zewnętrznego modułu pogodowego i czujnika temperatury wody. 2 Kontrola wilgotności Moduły główne mogą kontrolować jeden lub kilka osuszaczy umożliwiających wydajne chłodzenie, także w przypadku wystąpienia wysokiej wilgotności. 4 Kontrola źródła ciepła Moduły OJ Waterline posiadają wyjście uruchamiania źródeł ciepła, takich jak: kocioł, pompa ciepła itd.

15 Kontrola pomp Wszystkie moduły główne OJ Waterline posiadają wyjścia pompowe, które współpracują z systemami wyposażonymi zarówno w jedną, jak i kilka pomp, oraz obsługującymi kilka źródeł ciepła. 7 6 Kontrola punktu rosy W trybie ochładzania czujniki wilgotności w pomieszczeniach pomagają modułowi głównemu sterować zaworem mieszającym i/lub ograniczać wyjścia na siłowniki termiczne. Ma to na celu zapobieganie powstawaniu kondensacji na podłodze, szczególnie w warunkach wystąpienia wysokiej wilgotności. 8 Kontrola zaworu mieszającego W celu kontroli temperatury wody zasilającej moduł typu FS wyposażony jest w wyjście sterujące zaworem mieszającym 24V AC, 0-10V. Sterowanie przebiega w trybie P+I (czasowo proporcjonalnym), z możliwością dostosowania parametrów z poziomu modułu głównego. Wygrzewanie wylewki Moduł typu FS posiada specjalny tryb wygrzewania wylewki, umożliwiający optymalne wysuszenie i wygrzanie nowo wylanego jastrychu.

16 Od ponad pół wieku OJ Electronics specjalizuje się w projektowaniu i produkcji elektronicznych systemów sterowania, zarówno dla HVAC, jak i podłogowych systemów grzewczych. Poprzez współpracę z zaufanymi dostawcami, możemy poszczycić się doskonałą jakością i trwałością wszystkich naszych produktów. Rozumiemy wyzwania, przed którymi stają nasi klienci i blisko z nimi współpracujemy, w celu znalezienia odpowiednich, indywidualnych rozwiązań. Dzięki naszemu doświadczeniu i wiedzy technicznej kreujemy nowe możliwości dla profesjonalistów działających w branży instalacyjnej OJ.I.WLM3.PL.15- The trademark is registered and belongs to OJ Electronics A/S 2015 OJ Electronics A/S OJ ELECTRONICS A/S HEADQUARTERS Stenager 13 B 6400 Sønderborg Denmark T oj@ojelectronics.com OJ ELECTRONICS PL Ul. Wałbrzyska Swiebodzice Polska T pl@oj.dk
