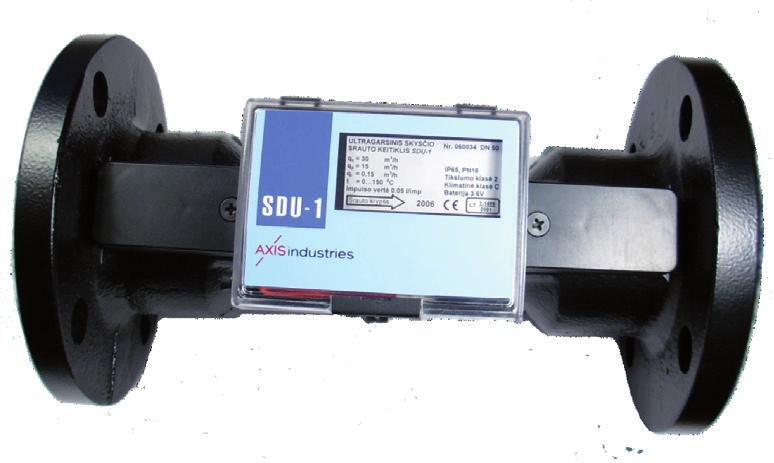

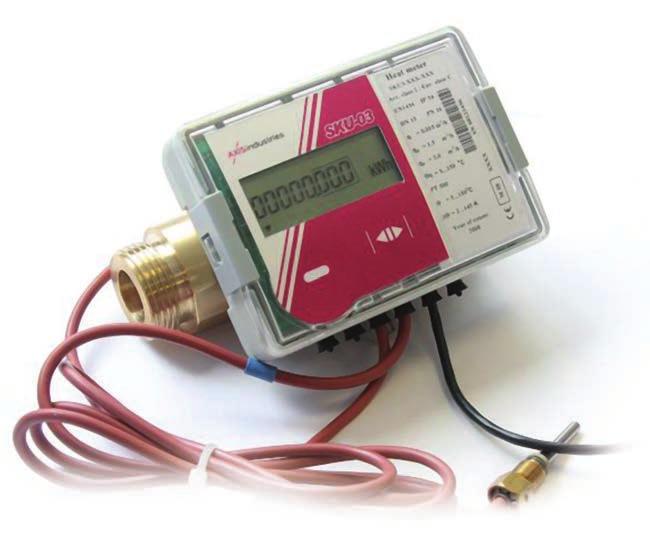

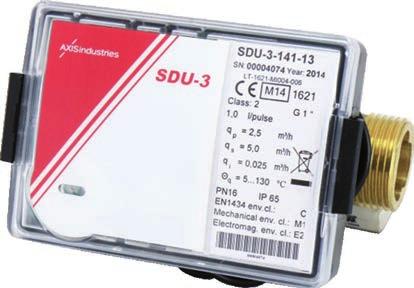

2 Spis treści ENBRA SKU-03 Ultradźwiękowy ciepłomierz kompaktowy CIEPŁOMIERZE I PRZETWORNIKI: ENBRA SKU-03 ENBRA SUPERCAL 739 ENBRA SUPERCAL 531 SDU-1 i SDU-3 GWF PoWoGaz ENBRA Superstatic 440 ENBRA F3 Qundis heat 5 KAMSTRUP MULTICAL 302 KAMSTRUP MULTICAL 402 KAMSTRUP MULTICAL 602 KAMSTRUP MULTICAL 801 SYSTEMY ZDALNEGO ODCZYTU: WODOMIERZE MIESZKANIOWE: ENBRA ER-AM GIOANOLA SISMA Wehrle MODULARIS SENSUS 120 WODOMIERZE DOMOWE I PRZEMYSŁOWE: SENSUS 420 SENSUS MeiTwin SENSUS MeiStream PoWoGaz AKCESORIA DO WODOMIERZY PODZIELNIKI KOSZTÓW: QUINDIS CALORIC 5 BASIC QUINDIS CALORIC 5 WALK-BY TELEMETRIA Specyfikacja techniczna: Pomiar temperatury Liczba kanałów pomiaru 2 Zakres temperatur Różnica temperatur Przedział temperatur pomiaru dla czujników temperatury: qp 2,5 m 3 /h 5 o C o C qp 3,5 m 3 /h 10 o C o C dla przelicznika: 0 o C o C 2 K 150 K 10 s Czujniki temperatury Pt500, (Pt1000 na specjalne zamówienie) zgodne z MID Błąd dopuszczalny, dt= 2K ± 1,5 % Długość kabla Warunki środowiskowe 1,5; 2,5 i 5 m Elastyczne menu kolejność wyświetlania oraz jednostki mogą zostać ustawione zgodnie z preferencjami użytkownika Pomiar ciepła i chłodu 2 wyjścia lub wejścia impulsowe mogą zostać ustawione dla danej wielkości energii/taryfy/ przepływu lub jako wejście dla mechanicznych wodomierzy Opcjonalnie moduł M-Bus, moduł RF Funkcje taryfowe Programowalna data zapisu danych z miesiąca/roku Wskaźnik kierunku przepływu Możliwość montażu na ścianie lub konsoli Błąd dopuszczalny: zgodnie z przepisami MID Klasa 2, dtmin=2k Pomiar przepływu co 1 lub co 4 sekundy. Ciśnienie nominalne 16 bar. Spełnia wymagania norm EN1434 i OIML R75. qp (m3/h) qs (m3/h) qi (m3/h) próg rozruchu (m3/h) długość (mm) Przyłącze 0,6 1,2 0,006 0, G3/4 1,0 2,0 0,01 0, G3/4 1,5 3,0 0,015 0, G3/4 1,5 3,0 0,006 0, G3/4 2,5 5,0 0,025 0, G1 2,5 5,0 0,01 0, G1 3,5 7,0 0,035 0, G1 1/4 6,0 12,0 0,06 0, G1 1/4 6,0 12,0 0,024 0, G1 1/4 10,0 20,0 0,04 0, G2 10,0 20,0 0,100 0, G2 15,0 30,0 0,150 0, DN50 15,0 30,0 0,06 0, DN50 LEGALIZACJA Klasa otoczenia Klasa C zgodnie z EN 1434 Klasa ochrony IP54 dla przelicznika IP56 (IP67) dla przetwornika Wymiary ciepłomierza: 113 x 89 mm Zgodność z CE: Spełnia wymogi EMC 89/336/EEC Odporność elektromagnetyczna zgodnie z EN Emisja elektromagnetyczna zgodnie z EN Zasilanie Rodzaj baterii Żywotność baterii Litowa AA-cell 1 lub 2 szt. 10 lat + 15 miesięcy w standardzie 2 3

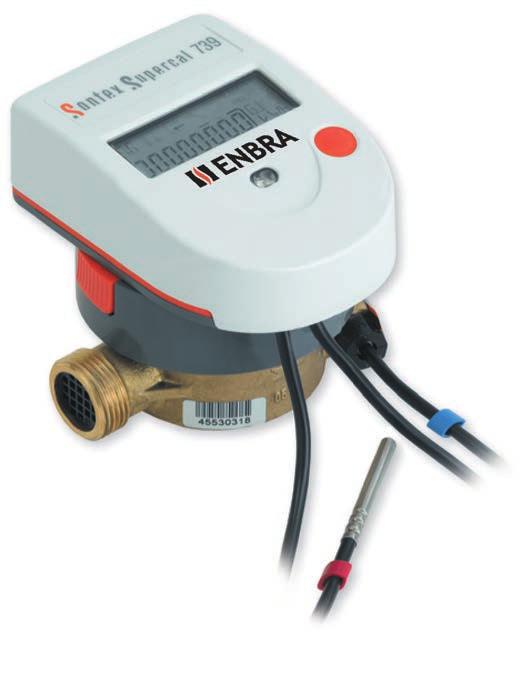

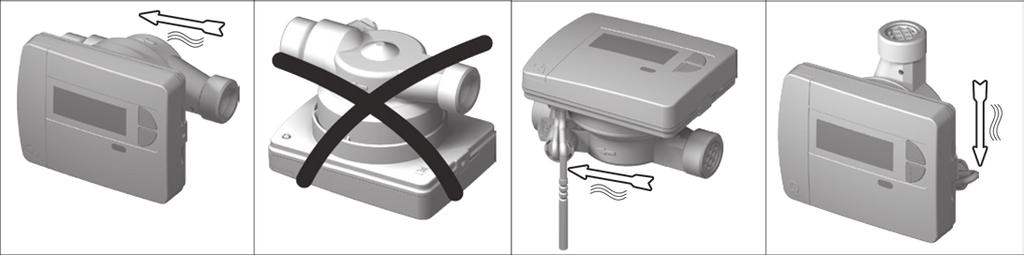

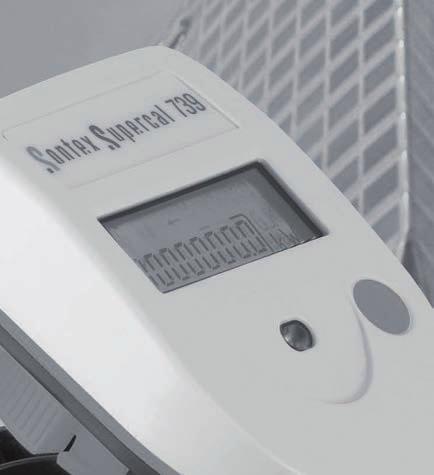

3 Supercal Supercal Supercal ENBRA SUPERCAL 739 Ciepłomierz kompaktowy Specyfikacja techniczna: Rysunek wymiarowy: przepływ nominalny : 0,6-1,5-2,5 m3/godz. ciśnienie nominalne PN16, temp. medium 5 do 90 0 C jednostrumieniowy mechaniczny przetwornik przepływu wykonanie kompaktowe z jednym z czujników temperatury zamocowanym w korpusie odpinany przelicznik kalorymetryczny pomiar ciepła lub ciepła/chłodu możliwość przyłączenia wodomierzy komunikacja: wyjścia impulsowe, M-Bus, radio 433/868 MHz, IrDA zatwierdzenie typu MID długość kabli - 1,5 m żywotność baterii rok archiwum: 18 miesięcznych wartości klasa metrologiczna wg EN Pomiar temperatury Termometry 2 przewodowe - Pt 1000 Średnica 5,2 mm (alternatywnie 5 mm do 6 mm) Długość kabli 150 cm Zakres temperatur C Rozdział temperatur K Próg reakcji dla temperatury 0,5 K Podziałka przedstawienia 0,1 K temperatury Podziałka przedstawienia 0,01 K rozdziału temperatur Cykl pomiarowy od 10 sek. Środowisko pracy Klasa otoczenia Klasa elektromagnetyczna Klasa mechaniczna C E1 M1 Jednostki Energia GJ (alternatywnie kwh, MWh, MJ) Objętość m 3 Temperatura 0 C Rozdział temperatur K Zasilanie Bateria litowa 3V Wyjście impulsowe Otwarty kolektor (MOS tranzystor) żywotność 6+1 rok (alternatywnie 12+1 rok) 1 Hz, 500 ms max. 35 V/25 ma Komunikacja radiowa 433 MHz System Sontex Supercom 868 MHz Wireless M-Bus (OMS) Konstrukcja tego ciepłomierza kompaktowego jest rozwinięciem znanego i cenionego miernika Supercal 539. Całkowicie nowo opracowany przelicznik kalorymetryczny ma rozszerzone możliwości komunikacyjne. Konstrukcja pozwala na odpięcie przelicznika od przetwornika i umieszczenie go w dogodnym miejscu w zakresie długości 0,6 metrowego kabla. Wszystkie warianty wyposażone w M-Bus pozwalają na zasilanie po magistrali. Ciepłomierz może być wyposażony w radio Wireless M-Bus w paśmie 868MHz. Klasa ochrony baterii III Długość kabla 60 cm przetwornik-przelicznik Klasa ochrony IP 65 Parametry wytrzymałości temperaturowej Temperatura eksploatacyjna C (bez radia) Temperatura eksploatacyjna C (z radiem) Przechowywanie i transport C Wyświetlacz Typ wyświetlacza LCD, 8 znaków + symbole Część hydrauliczna DN (mm) Qp (m3/h) 0,6 1,5 2,5 Qs (m3/h) 1,2 3 5 Qi (m3/h) montaż poziomy 0,012 0,015 0,025 Qi (m3/h) montaż pionowy 0,024 0,03 0,05 Granica rozruchu (l/h) Długość zabudowy (mm) Masa (kg) 0,8 0,9 1,1 Średnica D 3/4 3/4 1 Kvs (20 0 C) 1,2 3,1 5,2 Strata ciśnienia przy Qp (bar) 0,25 0,23 0,23 Wykres straty ciśnienia: Pozycje montażowe: Wyświetlacz: Transmisja danych Temp. powrotu Temp. zasilania Tryb serwisowy Chłodzenie Wejścia impulsowe Index miesiąca Sygnalizacja przepływu Jednostki 4 5

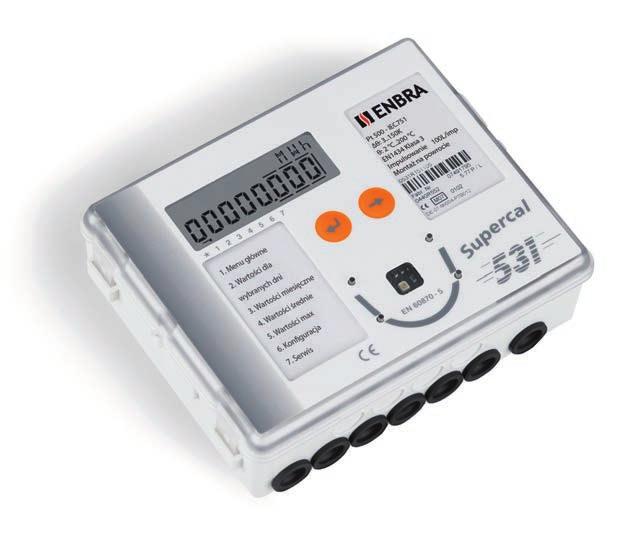

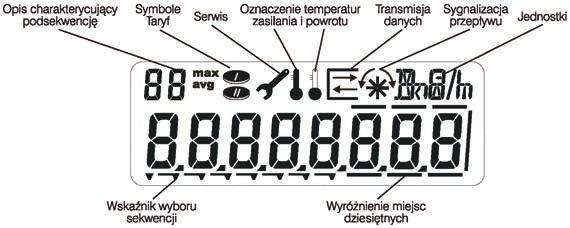

4 ENBRA SUPERCAL 531 Ciepłomierz uniwersalny, rozdzielny Supercal 531 to doskonała szwajcarska konstrukcja, w której zastosowano zaawansowaną technologię i nowatorską modułową budowę. Zadowoli najbardziej wymagającego użytkownika dzięki: prostemu systemowi integracji, funkcjom taryfowym, uniwersalnemu systemowi przesyłu danych. Supercal 531 przeznaczony jest do pomiaru ciepła, chłodu oraz przepływu. Dzięki wysokiej dokładności pomiarów, szerokiemu spektrum zdolności komunikacyjnych oraz elastyczności w zbieraniu i przechowywaniu danych Supercal 531 jest doskonałym miernikiem do aplikacji w sieciach cieplnych i w źródłach ciepła. Jest również dedykowany do zastosowania w przemyśle w procesach technologicznych. Konstrukcja modułowa Zasilanie bateryjne lub sieciowe Możliwość wyposażenia w dowolny przetwornik przepływu z wyjściem impulsowym Cztery wyjścia analogowe M-Bus zgodny z normą EN 1434 Funkcja taryfowania Dwie pamięci EPROM Zakres temperatur t: C Zakres różnicy temperatur Δt: K Impulsowanie w l/imp. 1, 10, 100, 1000 lub 2.5, 25, 250, 2500 Impulsowanie w zakresie od do Komunikacja: M-Bus GSM Złącze RS 232 i RS 485 Radio w paśmie 433 MHz Wyjścia impulsowe z przekaźnikiem Wyświetlenia przelicznika: menu główne wartości dla wybranych dni (możliwe jest wybranie dwu dowolnych dni w roku) wartości miesięczne (pozwalają na przegląd ostatnich 15 miesięcy) wartości średnie (ostatnie 32 wartości z okresu uśredniania) wartości maksymalne (ostatnie 32 wartości z zaprogramowanych okresów obliczania) ustawienia konfiguracyjne sekwencja serwisowa SDU-1 i SDU-3 Ultradźwiękowe przetworniki przepływu Klasa dokładności: 2 zgodnie z EN1434 Klasa środowiskowa: C zgodnie z EN1434 Klasa mechaniczna: M1 Klasa elektromagnetyczna: E2 Klasa ochrony: IP65 Temperatura otoczenia: C Wilgotności otoczenia: < 93 % Temperatura cieczy: 10 0 C do C SKU-3 do 2,5m 3 /h: 5 0 C do C Ciśnienie cieczy: <1,6 MPa Opis urządzeń: Ultradźwiękowe przetworniki przepływu SDU-1 i SDU-3 przeznaczone są do współpracy z przelicznikami wskazującymi ciepłomierzy. Pomiar natężenia przepływu cieczy oparty jest na metodzie ultradźwiękowej. Ciepłomierze wyposażone w przetworniki SDU są przeznaczone do pomiarów w instalacjach grzewczych i chłodzących w budownictwie mieszkaniowym i przemyśle. Przetwornik ultradźwiękowy SDU-1 DN (mm) Qp (m3/h) 3,5 6,0 10,0 15,0 25,0 40,0 60,0 Qs (m3/h) 7,0 12,0 20,0 30,0 50,0 80,0 120,0 Qi (m3/h) 0,035 0,06 0,1 0,15 0,25 0,4 0,6 długość zabudowy (mm) Średnica przyłącza G-gwint, DN-kołnierz G1 1/4 G1 1/4 G2 DN50 DN65 DN80 DN100 impulsowanie l/imp 0,02 0,02 0,05 0,05 0,2 0,2 0,5 Jednostka elektroniczna przetwornika SDU-3 może być zamontowana na korpusie przetwornika, bezpośrednio na ścianie lub na standardowej szynie montażowej DIN o szerokości 35mm Czujniki temperatury ENBRA Pt 500: typ czujników Pt 500 (platynowe) komputerowo dobierane w pary zakres pomiaru temperatur: C elementy przyłączeniowe: osłony do zamontowania w rurociągu długość czujników: 34, 84, 134, 174 mm przewód podłączeniowy w osłonie silikonowej o długości 2m, opcjonalnie: 3m, 6m, lub 10m przetwornik ultradźwiękowy SDU-3 DN (mm) Qp (m3/h) 0,6 1 1,5 1,5 2,5 2,5 3, Qs (m3/h) 1, Qi (m3/h) 0,006 0,01 0,006 0,015 0,01 0,025 0,035 0,24 0,06 0,1 0,06 0,15 długość zabudowy (mm) Średnica przyłącza G -gwint, DN - kołnierz G3/4 G3/4 G3/4 G3/4 G1 G1 min. wartość impulsu l/imp. 0,01 0,01 0,01 0,01 0,02 0,02 0,05 0,1 0,1 0,2 0,5 0,5 wartość impulsu l/imp. * 0,2 0,5 0, * wartość impulsu rekomendowana dla współpracy z przelicznikami zasilanymi bateryjnie G1 1/4 G1 1/4 G1 1/4 G2 / DN40 DN50 DN50 6 7

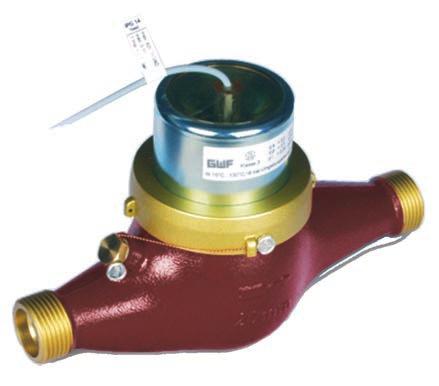

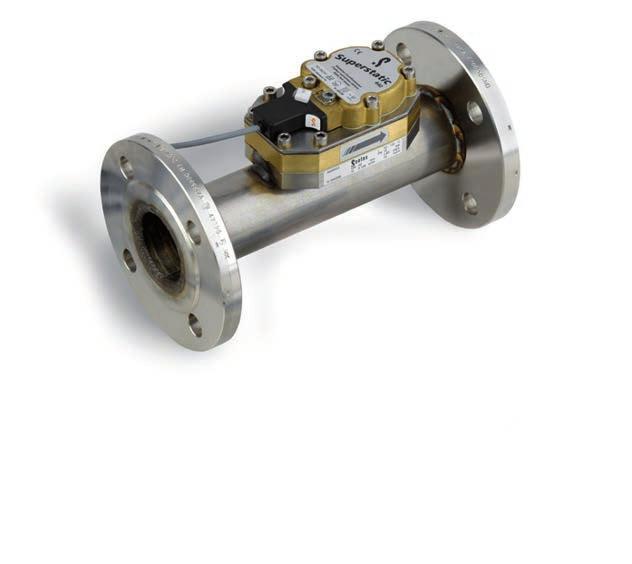

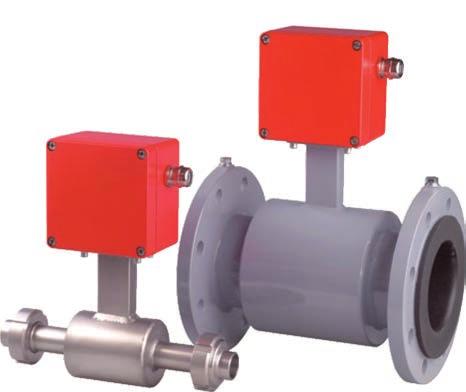

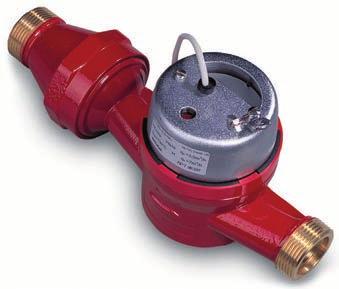

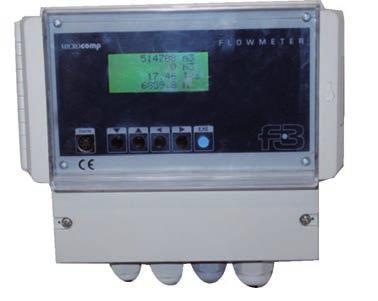

5 GWF Mechaniczny przetwornik przepływu ENBRA Superstatic 440 Rezonansowy przetwornik przepływu Przepływomierz wielostrumieniowy suchobieżny Max. stała temp. pracy do C Łożyskowanie odporne na ścieranie PoWoGaz Mechaniczny przetwornik przepływu Max. stała temperatura pracy do C Średnica nominalna od DN 15 do DN 300 Przepływ nominalny qp od 0.6 m 3 /h do 600 m 3 /h Pełna oferta konstrukcji: - jednostrumieniowe - wielostrumieniowe - śrubowe typ MTH-VF/V5 (zabudowa pionowa - przepływ w górę, przepływ w dół) Przepływ nominalny m 3 /h Qn 2,5 Qn 3,5 Qn 6 Qn 10 Średnica nominalna mm DN 20 DN 25 DN 32 DN 40 Średnica przyłącza cal G 1 G 1 1/4 G 1 1/2 G 2 Długość zabudowy mm MTH (zabudowa pozioma) Przepływ nominalny m 3 /h Qn 1,5 Qn 1,5 Qn 2,5 Qn 3,5 Średnica nominalna mm DN 15 DN 20 DN 20 DN 25 Średnica przyłącza cal G 3/4 G 1 G 1 G 1 1/2 Długość zabudowy mm Przepływ nominalny m 3 /h Qn 6 Qn 6 Qn 10 Qn 1,5 Średnica nominalna mm DN 25 DN 32 DN 40 DN 50 Średnica przyłącza cal G 1 1/4 G 1 1/2 G 2 G 2 3/8 Długość zabudowy mm qp (m 3 /h) DN (mm) Liczydło montowane próżniowo z możliwością ustawienia w żądanej pozycji do odczytu Stabilna, długotrwała praca dzięki unikalnej konstrukcji pomiarowej dł (mm) gwint masa (kg) J NC G 3/4 0,6 JS90-1-NC G 3/4 0,6 J NC 1, G 3/4 0,6 J G1-NC G1 0,65 J NC G1 0,7 typ qp (m 3 /h) DN (mm) dł (mm) gwint JS NC G 1/4, 260- G1 1/4 masa (kg) 2,2 JS130-6-G1 1/ G1 1/4 2,5 J NC G1 1/2 2,6 JS NC G2 2,9 typ qp (m 3 /h) DN (mm) dł (mm) masa (kg) MWN130-NC , , ,6 40 SO (200)225 13, , , , , , ,1 typ qp (m 3 /h) DN (mm) dł (mm) MP130-NC typ (200) masa (kg) , (350) 21, (350) 30 qp (m 3 /h) DN (mm) dł (mm) gwint masa (kg) WS120-1-NC G 3/4 1,9 W5120-1,5-NC G3 /4 1,9 W5120-1,5-G1-NC G1 2,1 WS NC G1 1/4 2,1 WS NC 3, G1 1/4 2,9 W G1 1/4-NC G1 1/4 2,9 W NC G11/2 3,5 WS NC G2 5,1 Rezonansowy (superstatyczny) przetwornik przepływu SUPERSTATIC 440 działa na zasadzie piezoelektrycznego pomiaru częstotliwości przerzutów strugi wody wytwarzanych wewnątrz przetwornika. Częstotliwość tych drgań jest proporcjonalna do przepływu wody przez przetwornik. Wyjściowy sygnał impulsowy pozwala na współpracę urządzenia z przelicznikiem wskazującym ciepłomierzy. Specyfikacja techniczna: Nominalny strumień objętości: qp = 1;...; 1500 m 3 /h Średnica nominalna: DN 15; Temperatura robocza: o C. Ciśnienie robocze: 16 / 25 bar Możliwość zabudowy w przewodach: poziomych lub pionowych Materiały odporne na korozję Wysoka stabilność pomiaru Modułowa i zwarta budowa Całkowity brak części ruchomych (budowa taka ogranicza do minimum możliwość wystąpienia uszkodzeń) Bezpośrednie oddziaływanie oscylującego strumienia wody na czujnik PIEZO Wyjściowy sygnał impulsowy Długosc przewodu 2m Odcinki proste: dla DN nie wymagane, dla DN przed i za 3xDN Zgodność z normą EN 1434 Zasilanie z przelicznika Superstatic 440: Przepływ nominalny qp m3/h Przepływ maksymalny qs m3/h Przepływ minimalny qi m3/h Próg rozruchu (50 0 C) l/h Wartośc impulsu imp./l 49,0 27,0 27,0 15,5 8,8 5,8 3,8 2,3 0,84 0,56 0,34 0,23 0,14 0,09 Ciśnienie nominalne bar 16/25 10/16/25 Strata ciśnienia przy qp bar ENBRA F3 Indukcyjny przetwornik przepływu Przepływomierz indukcyjny ENBRA F3 jest przeznaczony do pomiaru przepływu wszelkich cieczy niezależnie od ich gęstości z błędem mniejszym niż 0,5% w szerokim zakresie przepływów. Szczególnie przeznaczony do pomiaru przepływu cieczy zanieczyszczonych. Wyświetlacz 4-pozycyjny, dwa niezależne wyjścia impulsowe. 8 9

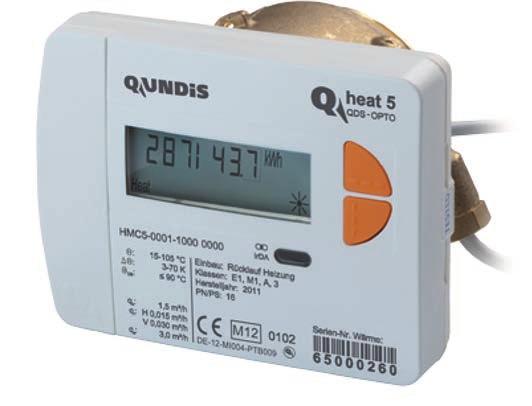

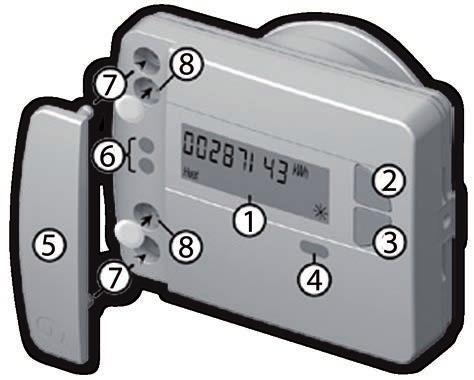

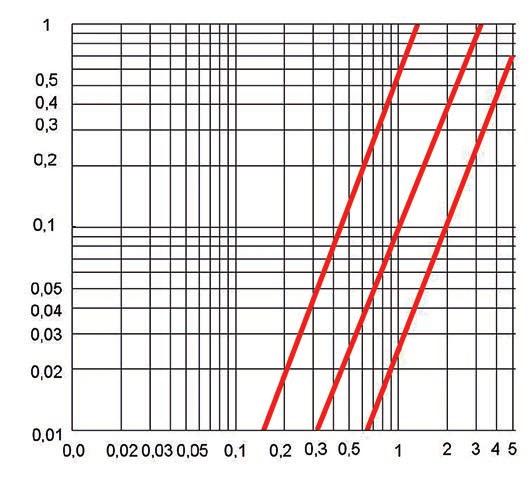

6 Qundis heat 5 Ciepłomierz kompaktowy Elektroniczne ciepłomierze Q heat 5 są wykorzystywane do rejestrowania zużycia ciepła w systemach centralnego ogrzewania. Wykres straty ciśnienia: Q n 0,6 Q n 1,5 Q n 2,5 Dokładny pomiar ciepła i chłodu Wysokiej klasy 8 - cyfrowy wyświetlacz LCD Nominalny przepływ 0,6-2,5 m3 /h Zakres temperatur jako miernik ciepła ºC Zakres temperatur jako miernik ciepła/chłodu 5 90 ºC Zakres różnicy temperatur Δt: 3-70 K Zasilanie sieciowe lub bateryjne Żywotność baterii 6 lub 10 lat Czujniki temperatury PT 1000 Komunikacja: Wyjścia impulsowe, Radio (AMR, walk-by) lub M-Bus, RS 232, Interfejs IrDA Dodatkowe wejścia impulsowe dla dwóch wodomierzy Zalety: Dodatkowe wejścia impulsowe: Q heat 5 pozwala dodać nawet dwa wodomierze z wyjściem impulsowym. Urządzenie to przechowuje wartości roczne oraz 15 miesięczne wartości zużycia wody dla każdego wodomierza. Jeżeli ciepłomierz jest wyposażony w zintegrowany moduł komunikacyjny (walk by, AMR, M-Bus) dane z wodomierza są przekazywane na podstawie numeru lub adresu urządzenia. Parametry techniczne: Parametry techniczne Nominalny strumień objętości qp 0,6 m3/h 1,5 m3/h 1,5 m3/h 2,5 m3/h Długość H 110 mm 80 mm 110 mm 130 mm Przyłącze G G 3/4 B G 3/4 B G 3/4 B G 1 B Masa m 668 g 575 g 650 g 743 g Pozycja montażu - poziom / pion Min. przepływ poziom 12 l/h 30 l/h 50 l/h qi pion 24 l/h 30 l/h 50 l/h Stosunek poziom 50:1 50:1 50:1 qp/qi pion 25:1 50:1 50:1 Stosunek qs/qp 2:1 Próg rozruchu l/h 4-5 l/h 6-7 l/h Max. dopuszczalne ciśnienie robocze 1,6 MPa (16 bar) Min. ciśnienie w instalacji 0,1 MPa (1 bar) Zakres temp. t ºC Pozycje montażowe: Strata ciśnienia (bar) Elektroniczny wyświetlacz i kontrola funkcji: Q heat 5 automatycznie wyświetla najważniejsze wartości bez dokonania jakichkolwiek operacji. Wyświetlacz odświeża się co 36 sekund pokazując bieżący stan licznika, stan licznika w wymaganym terminie, działania oraz błędy, które mogły wystąpić. Wszystkie inne wartości można kontrolować za pomocą klawiatury. Wymiary: 80 mm 130 mm 1 Wyświetlacz LCD 110 mm 2 Przycisk do poruszania się w menu poziomo 3 Przycisk do poruszania się w menu pionowo 4 Interfejs IrDA 5 Osłona pokrywy 6 Moduł interfejsu 7 Otwory do mocowania zewnętrznych modułów optycznych 8 Gniazdo dla zewnętrznych połączeń kablowych 10 11

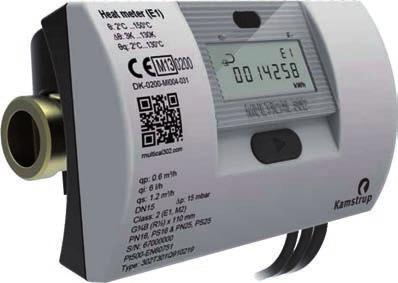

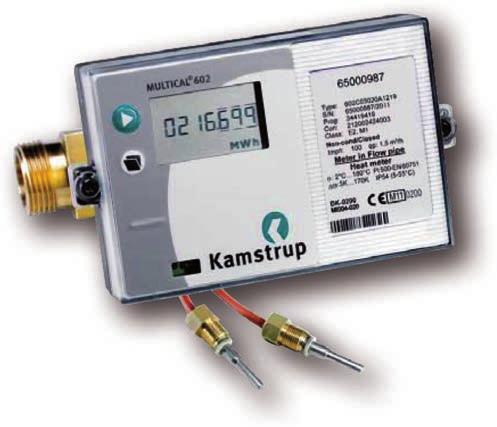

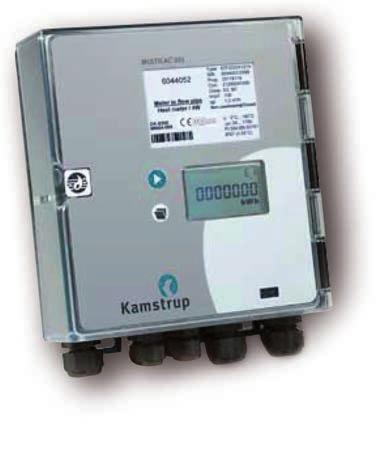

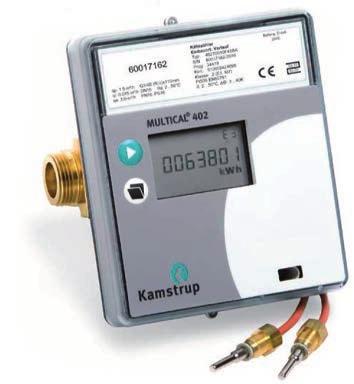

7 KAMSTRUP MULTICAL 302 MULTICAL 602 MULTICAL 302 to wszechstronny licznik ciepła i chłodu, a jego niewielkie wymiary sprawiają, że można go zainstalować w dowolnym miejscu. Obrotowa konstrukcja licznika umożliwia wygodny odczyt nawet przy ograniczonym dostępie. Solidnie wykonany metalowy przetwornik przepływu wytrzymuje temperatury do 130 C, jest skutecznie zabezpieczony przeciwko zjawisku kondensacji i może być stosowany w systemach PN16 i PN25. MULTICAL 602 Klasa środowiskowa Temperatura otoczenia Klasa ochrony Napięcie zasilania Bateria Zgodnie z EN 1434 Klasa A i C 5 55 C IP54 3,6 VDC ± 0,1 VDC 3,65 VDC, D-cell litowa Numer katalogowy Przepływ nom. qp (m 3 /h) Przepływ max. gs (m 3 /h) Próg rozruchu (l/h) Max. pomiar (m 3 /h) Strata ciśnienia p dla qp (bar) Podłączenie gwintowane licznika 302Txxxxx10xxx 0,6 1,2 3 3,0 0,02 G3/4B Txxxxx11xxx 0,6 1,2 3 3,0 0,02 G3/4B Txxxxx12xxx 0,6 1,2 3 3,0 0,02 G3/4B Txxxxx40xxx 1,5 3,0 3 5,0 0,09 G3/4B Txxxxx41xxx 1,5 3,0 3 5,0 0,09 G3/4B Txxxxx42xxx 1,5 3,0 3 5,0 0,09 G3/4B Txxxxx70xxx 1,5 3,0 3 5,0 0,07 G1B Txxxxx71xxx 1,5 3,0 3 5,0 0,07 G1B Txxxxx72xxx 1,5 3,0 3 5,0 0,07 G1B TxxxxxA0xxx 2,5 5,0 5 7,0 0,09 G1B TxxxxxA1xxx 2,5 5,0 5 7,0 0,09 G1B TxxxxxA2xxx 2,5 5,0 5 7,0 0,09 G1B 220 Długość (mm) MULTICAL 602 jest uniwersalnym licznikiem energii cieplnej i chłodniczej współpracującym z niemal każdym rodzajem przepływomierzy impulsowych oraz z parą 2- lub 4-ro przewodowych czujników temperatury. Stosowany razem z przetwornikami Kamstrup ULTRAFLOW udostępnia jeszcze bardziej zaawansowane funkcje. Dzięki swojej dokładności licznik rejestruje dokładne zużycie energii przez cały okres jego użytkowania. Licznik jest urządzeniem bezobsługowym i charakteryzuje się długą żywotnością oraz gwarantuje minimalne roczne koszty operacyjne. Żywotność baterii Montaż naścienny Montaż na przepływomierzu Zasilanie sieciowe Wejścia czujników T1, T2, T3 Zakres pomiarowy Temperatura T3, T4 Zakres programowania rok 10 lat 230 VAC +15/-30%, 50/60 Hz 24 VAC ±50%, 50/60 Hz 0,00 185,00 C 0,01 180,00 C Rejestr pamięci (Eeprom) 1392 godz., 460 dni, 36 miesięcy, 15 lat, 50 kodów błędów Moc czujników temperatury < 10 μw RMS MULTICAL 402 MULTICAL 402 jest kompaktowym licznikiem wyróżniającym się najwyższą dokładnością pomiaru. Licznik cechuje się długą żywotnością i nie wymaga konserwacji, co gwarantuje minimalne roczne koszty eksploatacyjne. MULTICAL 801 MULTICAL 801 Numer katalogowy Przepływ nom. qp (m 3 /h) Przepływ min. qi (m 3 /h) Przepływ max. gs (m 3 /h) MULTICAL 402 jest stosowany do pomiaru ciepła, chłodu oraz ciepła i chłodu we wszystkich typach instalacji, w których czynnikiem jest woda o temperaturze od 2 do 160 C. Licznik jest stosowany do opomiarowania zużycia energii dostarczanej do mieszkań, jedno- lub wielorodzinnych domów, bloków i niewielkich budynków przemysłowych. Próg rozruchu (l/h) Strata ciśnienia p dla qp (bar) Podłączenie 402xxxxxx1xxx 0,6 0,006 1,2 3 0,04 G3/4B xxxxxx3xxx 0,6 0,006 1,2 3 0,04 G1B xxxxxx4xxx 1,5 0,015 3,0 3 0,22 G3/4B xxxxxx5xxx 1,5 0,015 3,0 3 0,22 G3/4B xxxxxx7xxx 1,5 0,015 3,0 3 0,22 G1B xxxxxx9xxx 1,5 0,015 3,0 3 0,22 G1B xxxxxxAxxx 2,5 0,025 5,0 5 0,03 G1B xxxxxxBxxx 2,5 0,025 5,0 5 0,03 G1B xxxxxxDxxx 3,5 0,035 7,0 7 0,07 G5/4B xxxxxxFxxx 6,0 0, ,20 G5/4B xxxxxxGxxx 6,0 0, ,20 DN xxxxxxHxxx 10 0, ,06 G2B xxxxxxJxxx 10 0, ,06 DN xxxxxxKxxx 15 0, ,14 DN Długość (mm) MULTICAL 801 jest solidnym i odpornym przelicznikiem. Ze względu na IP67 MULTICAL801 może działać w zapylonym i wilgotnym otoczeniu. Wysoka sprawność, szeroki zakres temperatur, możliwość zastosowania modułów komunikacyjnych oraz dodatkowe programowalne funkcje czynią go idealnym licznikiem ciepła do zastosowań w segmencie handlowym i przemysłowym. MULTICAL 801 jest używany do pomiaru zarówno energii cieplnej, jak i chłodniczej, we wszystkich typach instalacji wodnych w zakresach temperatur od 2 do 180 C do przetworników przepływu o qp od 0,6m³/h do m³/h. Licznik jest łatwy w montażu, odczycie i podczas weryfikacji. Klasa środowiskowa Temperatura otoczenia Klasa ochrony Napięcie zasilania Jednostki energii Zgodnie z EN 1434 Klasa A i C 5 55 C IP67 3,6 VDC ± 0,1 VDC MWh kwh GJ Gcal Wyświetlacz LCD 7 (8) cyfr o wysokości 7,6 mm z podświetleniem Zasilanie sieciowe 230 VAC 24 VAC 24 VAC Okres wymiany Zasilanie awaryjne Rejestr pamięci (Eeprom) Moc czujników temperatury +15/-30%, 50/60 Hz ±50%, 50/60 Hz ±25%, 50/60 Hz 10 lat przy normalnym użytkowaniu (z zasilaniem) 1 rok (bez zasilania) 460 dni, 36 miesięcy, 15 lat, 50 zdarzeń info, Programowalny rejestr zawierający 1080 wpisów < 10 μw RMS 13

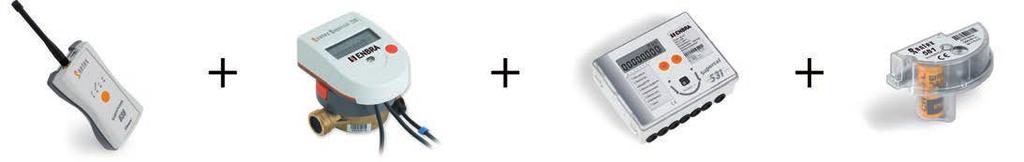

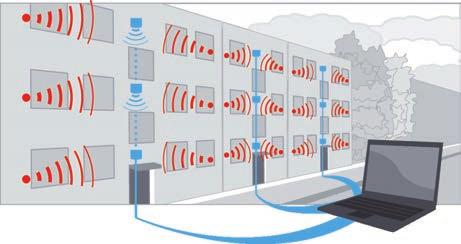

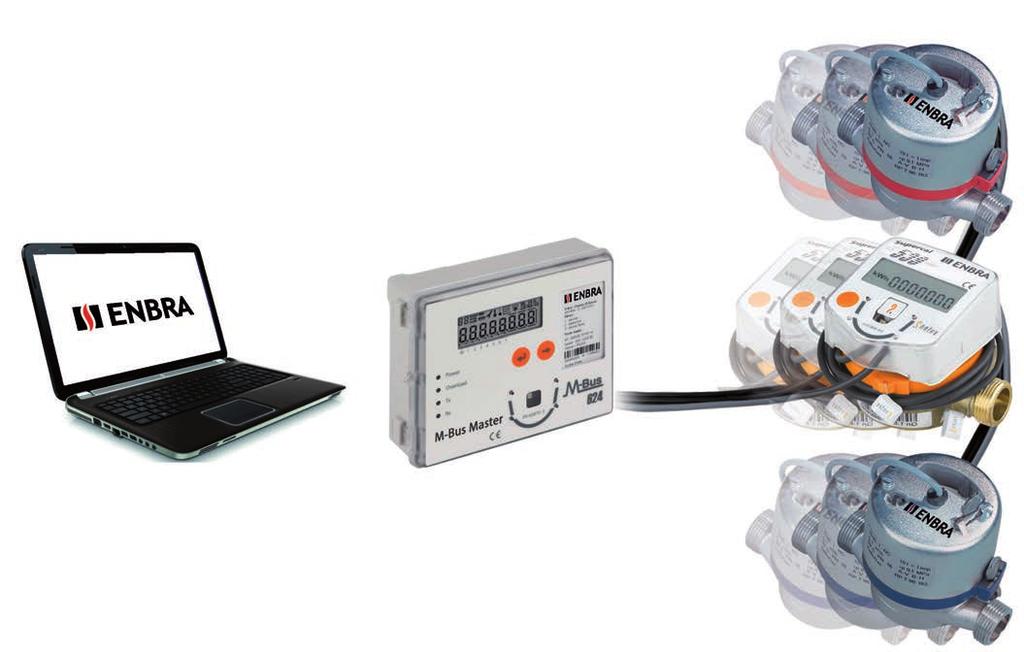

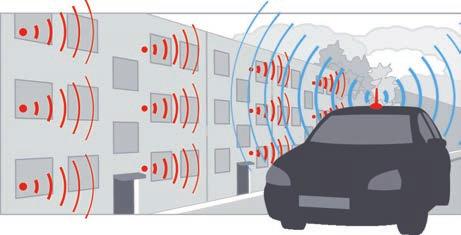

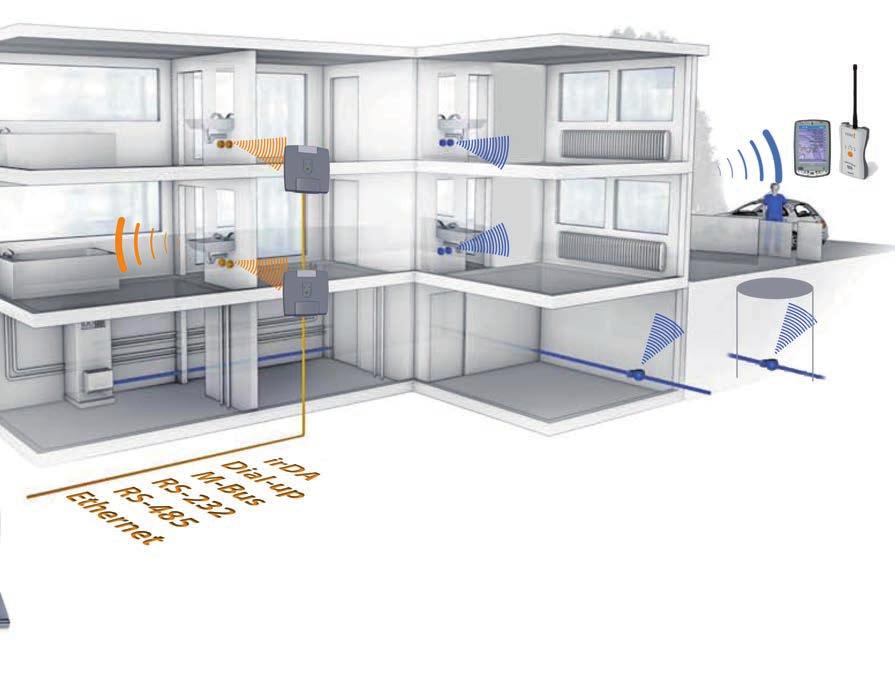

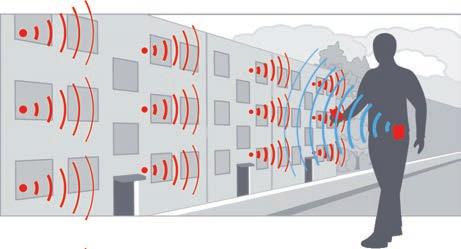

8 SYSTEMY ZDALNEGO ODCZYTU ODCZYT RADIOWY Odczyt radiowy liczników możliwy jest dzięki wyposażeniu ich w nadajniki w postaci wewnętrznego modułu lub nakładki. Odczyt drogą radiową obejmuje dwie metody zbioru danych: ODCZYT M-BUS M-Bus to międzynarodowy standard przesyłania danych system, w którym dane z miernika (wodomierza, ciepłomierza, licznika energii lub gazu) w specjalnej przystawce są przetwarzane na sygnał cyfrowy. Ten możemy przesłać dalej po zwykłej dwużyłowej instalacji kablowej na znaczne odległości. Do jednego przewodu podłącza się równolegle do 250 liczników. Ze względu na konieczność istnienia instalacji przewodowej jest więc najbardziej przydatny w nowych budynkach. Tam wodomierze i ciepłomierze montowane są w szachtach czy szafach na korytarzach lub klatkach schodowych. 1) Metoda odczytu stacjonarnego: Metoda ta wymaga zamontowania w budynku urządzeń komunikacyjnych, centrali - koncentratora z modemami komunikacyjnymi i retransmiterów. Przeznaczona jest do obiektów z dużą liczbą mierników i zapewnia możliwość przesłania odczytanych danych bezpośrednio do siedziby administratora. Umożliwia przesył danych za pomocą: IrDA, GSM, Dial-up, M-Bus, RS-232, RS-485 i Ethernet oraz ciągły monitoring pracy urządzeń. Centrala radiowa Sontex 646 2) Metoda odczytu obchodowa: Metoda obchodowa zbioru danych jest doskonała do zastosowania w obiektach, w których aplikacja systemu sieciowego jest nieopłacalna. Dane zbierane są za pośrednictwem modułu odczytowego do komputera zawierającego katalog przeznaczonych do odczytania mierników. 1 System ENBRA SUPERCOM Dane mogą być przekazywane bezpośrednio na komputer przenośny lub przez profesjonalne kolektory danych Odczyt ciepłomierzy i wodomierzy w paśmie 433,82 MHz. Obustronna komunikacja pomiędzy urządzeniami (pytanie-odpowiedź) M-Bus Centrala M-Bus Master Magistrala M-BUS zapewnia nieprzerwany dostęp do danych naliczonych przez ciepłomierz lub wodomierz. Nie wyczerpuje baterii miernika. Nie ulega zakłóceniom. Przesyła dane na odległość nawet kilku kilometrów. Magistrala M-Bus jest zasilana z sieci 230V, więc transmisja nie obciąża głównego modułu zliczającego, który najczęściej jest zasilany bateryjnie. Wodomierz z wyjściem impulsowym do wody ciepłej Ciepłomierz kompaktowy z komunikacją M-bus Wodomierz z wyjściem impulsowym do wody zimnej Urządzenie Sontex M-Bus 624 do odczytu do 30 liczników M-Bus 2 System AMR APATOR POWOGAZ Odczyt wodomierzy mieszkaniowych, domowych i przemysłowych w paśmie 868 MHz (wireless M-Bus) Dwukierunkowy do odbioru i konfiguracji modułu radiowego. Dane z odczytu zbierane są na terminal przenośny np. smartfon 3 System ENBRA EWM Radiowy moduł odczytowy z oprogramowanie EWM pozwala na łatwy odczyt wodomierzy i ciepłomierzy wyposażonych w odpowiedni moduł radiowy. Zestaw łączy wygodę zdalnego odczytu z bardzo niskimi kosztami. M-Bus to system jakby stworzony do układów automatyki inteligentnych budynków, czyli takich, które dają użytkownikom możliwość komfortowej i racjonalnej eksploatacji, niezależnie od zmieniających się warunków zewnętrznych, zapewniając im bezpieczeństwo oraz optymalizację kosztów. Obserwując parametry pracy instalacji, można zdalnie optymalizować nastawy urządzeń, co przy stale rosnących kosztach energii pozwala na szybki zwrot z inwestycji. Poprzez szynę M-Bus komunikować się mogą różne urządzenia, jak np. regulatory automatyki, dzięki czemu sterują one pracą kotłowni, węzłów cieplnych czy central wentylacyjnych. Na końcu linii kablowej znajduje się centrala, która zbiera dane z wszystkich podłączonych liczników i przekazuje je do podłączonego komputera. Do systemu możemy włączyć bezpośrednio dowolny licznik wyposażony w moduł M-Bus lub licznik z wyjściem impulsowym za pośrednictwem konwertera M-Bus. M-Bus Master IMP5001 do podłączenia do 250 urzadzeń Konwerter impulsów na M-Bus System zapewnia nieprzerwany dostęp do danych, w dowolnej chwili i bez ograniczenia czasowego. Dane te można następnie przesyłać bez większych kosztów w dowolne miejsce, przez sieć komórkową lub www

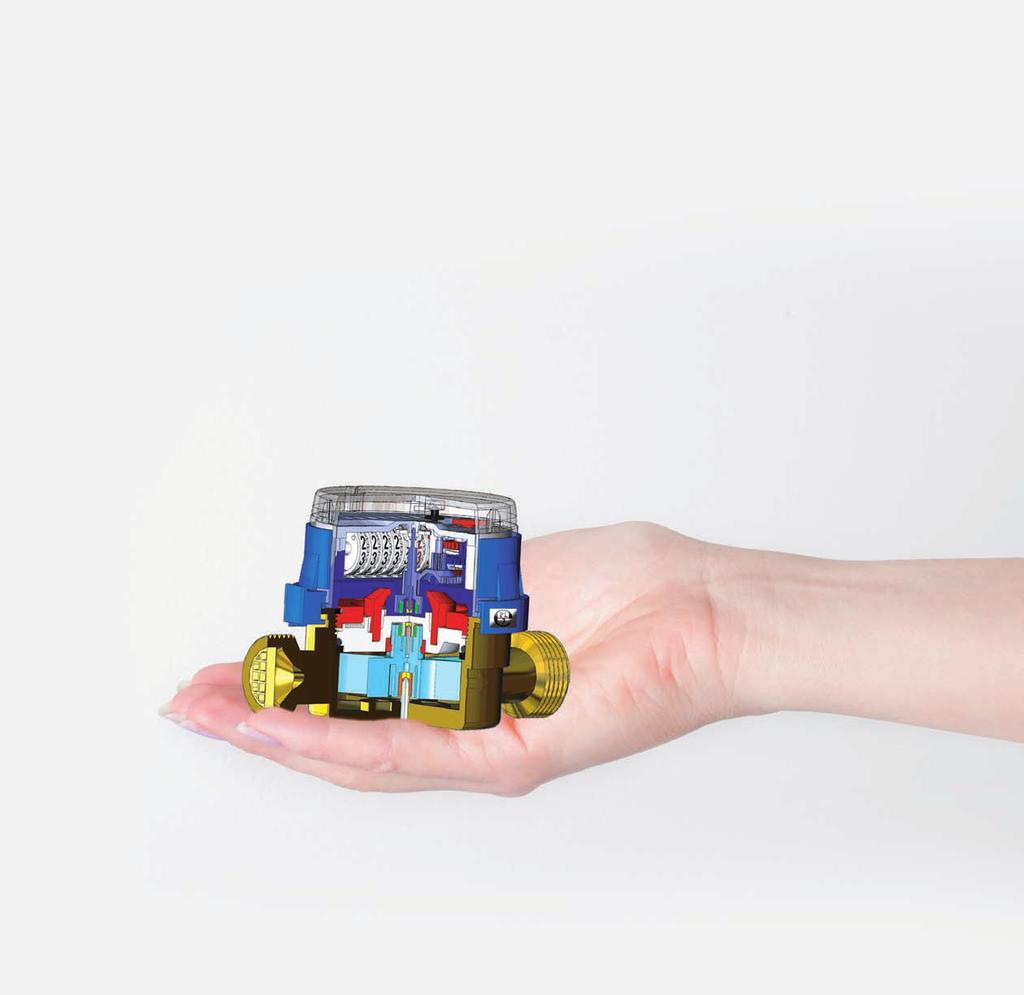

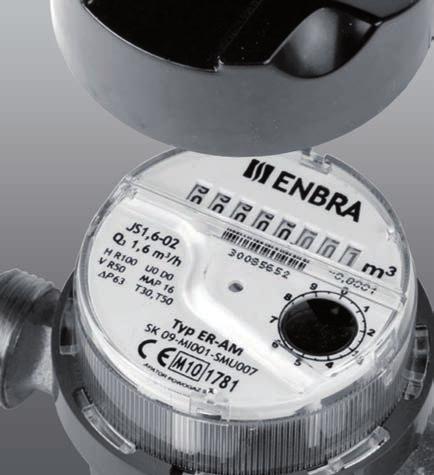

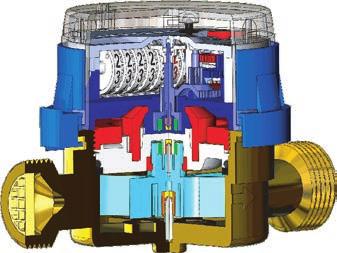

9 WODOMIERZE MIESZKANIOWE ENBRA ER-AM: Do ciepłej i zimnej wody Kluczowe zalety wodomierza ENBRA ER-AM: 1. Odporność na silne, zewnętrzne pole magnetyczne - aktualnie najlepiej zabezpieczony na rynku wodomierz suchobieżny przed działaniem zewnętrznego pola magnetycznego. Odporność na działanie zewnętrznego pola magnetycznego kilkakrotnie przewyższa wymagania określone w normie PN-EN Zdalny odczyt wodomierz przystosowany do montażu nakładki radiowej do komunikacji w standardzie Wireless M-Bus lub impulsowej, bez ingerencji w wodomierz zarówno podczas pierwszej instalacji, jak i w trakcie eksploatacji. 3. Możliwość sygnalizacji alarmów wodomierz wyposażony w nakładkę radiową ma możliwość sygnalizacji np. demontażu lub zerwania nakładki, zakłócenia pracy nakładki, wstecznego przepływu, wycieków itp. 4. Właściwości metrologiczne spełnienie najnowszych wymagań metrologicznych MID. Rysunek wymiarowy: KPa ,5 0,1 Wodomierz mieszkaniowy o średnicach DN 15 (Q 3 =1,6; 2,5) i DN 20 (Q 3 =2,5; 4,0) Temperatura pracy: woda zimna 30 0 C; woda ciepła 90 0 C Wodomierz przystosowany do montażu nakładki radiowej Wodomierz jednostrumieniowy, łopatkowy, suchobieżny Montaż poziomy i pionowy Niezwykle wysoka odporność na działanie zewnętrznego pola magnetycznego Liczydło ośmiobębenkowe Wodomierz certyfikowany według dyrektywy Unii Europejskiej MID 2004/22/EC Zatwierdzenie według OIML R49: 2004 i 2006 Gwarancja 3 lata Pełny serwis gwarancyjny i pogwarancyjny 5. Wiarygodność wskazań poprzez: podział wodomierza na część mokrą z organem pomiarowym i część suchą z mechanizmem zliczającym, sprawdzoną i solidną, a jednocześnie stale udoskonalaną konstrukcję, wysoką trwałość eksploatacyjną. 6. Łatwość odczytu poprzez: hermetyczne liczydło odporne na zaparowanie, czytelne cyfry na bębenkach w dwóch kolorach, pozwalające na bezbłędny odczyt, obrót liczydła w granicach Zabezpieczenie przed mechaniczną ingerencją zewnętrzną poprzez wzmocnioną konstrukcję osłony mechanizmu zliczającego. Wykres straty ciśnienia: JS 1,6 JS 2,5 JS 2,5-G1 JS 4 0,1 m 3 /h 1 10 Zabezpieczenie przed zewnętrzną ingerencją mechaniczną w mechanizm zliczający, uzyskane poprzez zastosowanie plomby na opasce zaciskowej oraz specjalnej, wzmocnionej konstrukcji osłony liczydła. Blokada obrotu mechanizmu zliczającego, przy obrocie o kąt większy niż 360. Sitko na wlocie wodomierza stanowiące zabezpieczenie przed przedostaniem się zanieczysz - czeń do organu pomiarowego. Obustronnie łożyskowany wirnik (przy zastosowaniu wysokiej jakości czopów i kamieni łoży - skowych) zapewnia eksploatację w okresie między legalizacyjnym przy zachowaniu normatywnych parametrów legalizacyjnych. Parametry techniczne Liczydło hermetyczne (o podwyższonej szczelności) odporne na zaparowanie. B ardzo wysoka odporność na zerwanie sprzęgła magnetycznego, uzyskana poprzez odpowiedni dystans pomiędzy powierzchniami czołowymi sprzęgła magnetycznego. JS 1,6 JS90 1,6 JS 2,5-G1 JS90 2,5-G1 JS 4 JS90 4 Średnica nominalna DN mm 15 15/20 20 Ciągły strumień objętości Q 3 m 3 /h 1,6 2,5 4 Maksymalny strumień objętości Q 4 m 3 /h 2 3,125 5 Pośredni strumień objętości Minimalny strumień objętości dla wody zimnej dla wody ciepłej dla wody zimnej dla wody ciepłej H R , V R 50 51, Q 2 H R 80 dm 3 /h V R H R V R Q H R 80 1 dm 3 /h 20 31,25 50 V R ,5 100 Próg rozruchu dm 3 /h Stosunek Q 2 / Q 1 1,6 Klasa temperaturowa (nominalna temperatura pracy) T30, T50, T30/90 Klasy dokładności na profil przepływu U0, D0 Zakres wskazań m Dokładność wskazań m 3 0,00005 Ciśnienie maksymalne Pmax MPa 1,6 Maksymalna strata ciśnienia p kpa 100 Dopuszczalny błąd graniczny w zakresie: Q 2 Q Q 4 ε % ± 2 dla wody zimnej ± 3 dla wody ciepłej Dopuszczalny błąd graniczny w zakresie: Q 3 Q Q 2 ε % ± 5 Gwint króćca G cal G3/4 G1 Wysokość H mm 68,5 Długość L mm Średnica D mm 72 Masa (bez elementów przyłączeniowych) kg 0,5 0,6 0,6 Całkowita odporność układu transmisji danych na działanie zewnętrznego pola magnetycznego uzyskana poprzez zastosowanie wskazówki z odblaskiem jako elementu optycznego przekazu danych z wodomierza do nakładki radiowej. B ardzo wysoką odporność wodomierza Smart na działanie zewnętrznego pola magnetycznego SN+ wynikająca z zastosowania specjalnego ekranu magnetycznego i dwóch czteropolowych magnesów sprzęgła magnetycznego. Zabezpieczenie ograniczające skutki zamarzania wody w postaci specjalnie ukształtowanej płyty uszczelniającej. Nakładka radiowa: Transmisja do 300m, pasmo MHz Trwałość baterii - 12 lat System - WMBUS według PN-EN Układ sensorów optycznych rozpoznający kierunek przepływu wody Rozpoznanie przepływu wstecznego Odczyt danych pomiarowych całkowicie odporny na działanie pola magnetycznego Możliwość odczytu ręcznego z pomocą przenośnego terminalu Stacjonarny system automatycznego odczytu danych Możliwość sygnalizacji następujących alarmów: - alarm zdjęcia nakładki - alarm przepływu wstecznego - alarm przyłożenia magnesu Możliwość przekazu następujących informacji: - sygnalizacja przepływu maksymalnego - sygnalizacja wycieku - sygnalizacja pominięcia stanu - sygnalizacja wyczerpanej baterii - sygnalizacja wykrycia silnego oświetlenia - sygnalizacja przepływu minimalnego 17

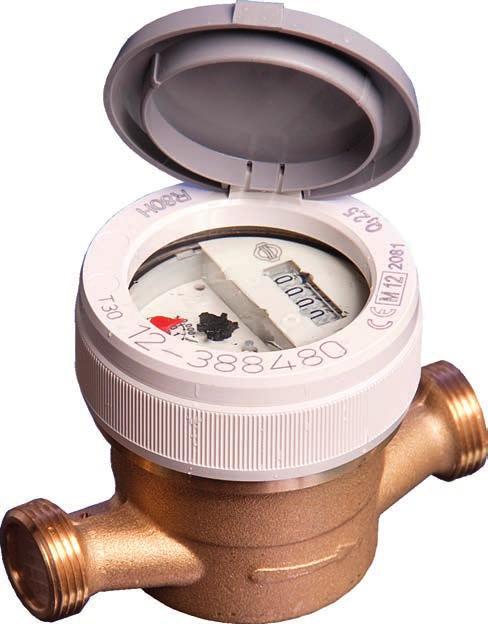

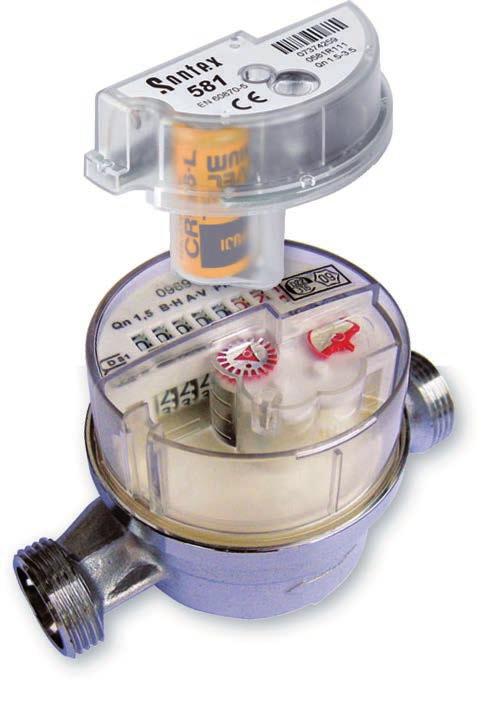

10 GIOANOLA SISMA typu DPRC i DPRF Wodomierze mokrobieżne do ciepłej i zimnej wody Wehrle MODULARIS Do ciepłej i zimnej wody Jednostrumieniowy mokrobieżny wodomierz mieszkaniowy włoskiej produkcji Całkowita odporność na pole magnetyczne Temperatura pracy: woda zimna 30 0 C; woda ciepła 90 0 C Montaż poziomy i pionowy Zatwierdzenie MID Zakres pomiarowy R160(H)/R63(V ) Możliwość wyposażenia modeli DN15 i DN20 w zawór zwrotny Wykres straty ciśnienia: Jednostrumieniowy wodomierz mieszkaniowy niemieckiej produkcji o budowie modułowej Doskonałe własności antymagnetyczne Możliwość wyposażenia w moduły: radiowy, M-Bus temperatura pracy: woda zimna 30 0 C; woda ciepła 90 0 C dwa łożyska obrotowe liczydło montaż poziomy i pionowy Zatwierdzenie MID Klasa pomiarowa C dla wody zimnej Wysoka trwałość i stabilność metrologiczna Rysunek wymiarowy: Średnica nominalna DN mm Długość montażowa A mm Ciągły strumień objętości Q3 m3/h 2,5 4,0 6, Pośredni strumień objętości R80 Q2 dm3/h Minimalny strumień objętości R80 Q1 dm3/h 31, , Pośredni strumień objętości R160 Q2 dm3/h Minimalny strumień objętości R160 Q1 dm3/h 15, ,38 62,5 100 Maksymalny strumień objętości Q4 m3/h 3,125 5,0 7,875 12,5 20 Próg rozruchu R80 dm3/h Próg rozruchu R160 dm3/h Max ciśnienie robocze MAP MPa 1,6 1,6 1,6 1,6 1,6 Zakres wskazań od/do m3 0,0001/100,00 Masa bez łączników kg 0,690 0,860 1,280 1,330 2,420 Obc. Styków nadajnika impulsów max. U/I 24V/0,2 A Dostępne wartości impulsów dm3/imp Wysokość D mm ISO 4064 qp =1,5 qp = 2,5 Klasa metrologiczna q min q t q p q s g min q t q p q s A 0,06 0,15 1,5 3 0,1 0,25 2,5 5 B 0,03 0,12 1,5 3 0,05 0,2 2,5 5 C tylko zimna woda 0,015 0,022 1,5 3 EN (MID) qp = 1,5 qp = 2,5 Zakres pomiarowy Q 1 Q 2 Q 3 Q 4 Q 1 Q 2 Q 3 Q 4 T 30/90 R 80 H 0,03 0,05 2,5 3,1 R 50 V 0,05 0,08 2,5 3,1 T 30 R 160 H 0,015 0,025 2,5 3,1 0,03 0, R63V 0,039 0,063 2,5 3,1 0,06 0, kpa Wykres straty ciśnienia: 1 0,1 x Q' 0,2x Q' 0,3x Q' 0,5x Q' Q' Q' m 3 /h Średnica nominalna DN mm Gwint (ISO228/1) AGZ G 3/4" G 3/4" G 1" G 1" Długość montażowa L mm Przepływ nominalny ISO4064 q p m 3 /h 1,5 1,5 1,5 2,5 Ciągły strumień objętości EN14154 Q 3 m 3 /h 2,5 2,5 2,5 4 Przepływ rozruchowy (ok.) l/h < 8 < 8 < 8 < 15 Max ciśnienie robocze MAP Mpa Max robocza temperatura z.w./c.w 0 C 30/90 30/90 Zalecany odcinek uspokajający - przed/za *x DN mm * 3/2 * 3/2 Masa bez łączników kg 0,4 0,43 0,5 0,64 Obc. styków nadajnika impulsów max. U/I 24 V / 0,1 A DC Wysokość H mm

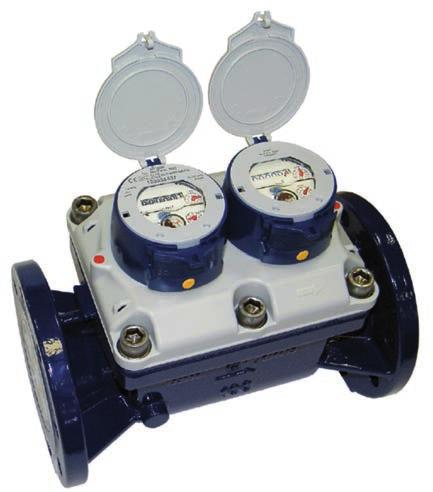

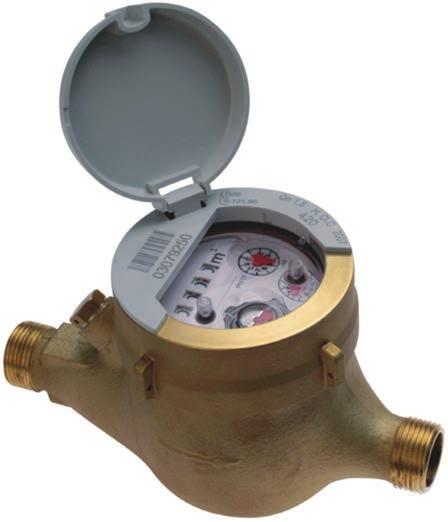

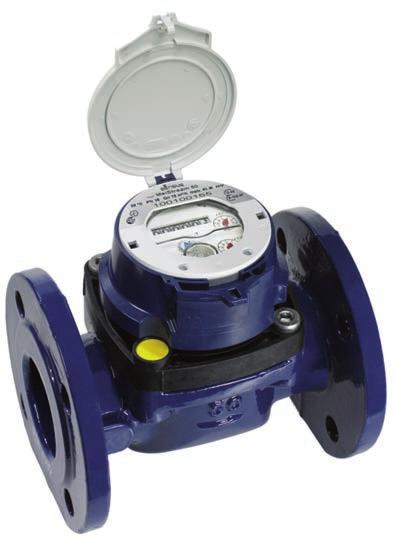

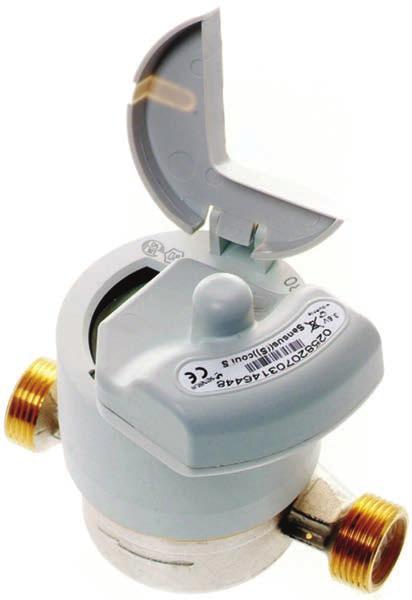

11 WODOMIERZE MIESZKANIOWE SENSUS 120 Wodomierz jednostrumieniowy, suchobieżny WODOMIERZE DOMOWE SENSUS 420 Wodomierz wielostrumieniowy, mokrobieżny Wysoka trwałość eksploatacyjna R160 w pozycji poziomej wg MID 2004/22/EC 20 Do wody zimnej i ciepłej Konstrukcja modułowa Dowolna pozycja zabudowy Parametry techniczne Nominalny strumień objętości Qn m 3 /h 1,0 1,5 2,5 Maksymalny strumień objętości Q max m 3 /h Klasa B Q t l/h Pośredni strumień objętości Klasa A Q t l/h Klasa B Q min l/h Minimalny strumień objętości Klasa A Q min l/h Próg rozruchu l/h Dopuszczalny błąd w zakresie (Q t «Q max ) % ± 2 Dopuszczalny błąd w zakresie (Q min «Q t ) % ± 5 Zakres wskazań liczydła m Wartość działki elementarnej l 0,05 Strata ciśnienia przy Q max bar 0,9 Maksymalne ciśnienie robocze P bar 16 Ciśnienie nominalne PN bar 10 Parametry techniczne Ciągły strum. obj. Q 3 m 3 /h 2,5 4 6, , 20 25, 25, 15, 20 Średnica nominalna DN mm Typ liczydła - całkowicie mokrobieżne Zakres wskazań liczydła m Działka elementarna dm 3 0,05 Maksymalne dopuszczalne ciśnienie robocze [MAP] bar 16 Roboczy zakres ciśnień bar 0,3 do 16 Strata ciśnienia Δp bar 0,63 Klasa temperaturowa [MAT ] O C Klasa odporności na zaburzenia przepływu - T 50 U0, D0 Pozycja zbudowy - pozioma (H) Klimatyczne i mechaniczne warunki otoczenia C do 55 0 C, klasa M2 Otoczenie elektromagnetyczne - klasa E1 Zakres pomiarowy R Q 3 /Q 1-80 Przeciąż. strum. obj. Q 4 m 3 /h 3, ,875 12,5 20 Minimalny strum. obj. (błąd w zakresie ±5) Pośredni strum. obj. (błąd w zakresie ±2) Q 1 l/h 31, Q 2 Łatwy i czytelny odczyt Klasa B w pozycji poziomej Klasa A w pozycji pionowej wg EEC 75/33 78, , l/h Współczynnik Q 2 /Q 1-1,6 WODOMIERZE PRZEMYSŁOWE SENSUS MeiTwin Wodomierz sprzężony WODOMIERZE PRZEMYSŁOWE SENSUS MeiStream Enbra Polska jest przedstawicielem handlowym firmy Sensus. OFERUJEMY PEŁNĄ GAMĘ PRODUKTÓW SENSUS. Prowadzimy dla tych wyrobów serwis i doradztwo techniczne. Zespolona, wymienna wstawa pomiarowa Wodomierz szeregowy objętościowy Duży zakres pomiarowy Uniwersalna wersja zabudowy: lewa lub prawa Mała strata ciśnienia Wykrywanie przecieków R 1600 wg MID 2004/22/EC Parametry techniczne Wielkość DN mm Maksymalne ciśnienie robocze PN bar 16 Max. strumień objętości Q S m 3 /h Ciągły strumień objętości Q 3 ' m 3 /h Przeł. str. obj. - przepływ wzrastający Q x2 m 3 /h 2,0-2,6 Przeł. str. obj. - przepływ malejący Q x1 m 3 /h 1,1-1,7 Pośredni strumień objętości Q 2' m 3 /h 0,012 Minimalny strumień objętości Q 1' m 3 /h 0,006 Wymienna wstawa pomiarowa Niewymagalny odcinek prosty przed wodomierzem Wysoka odporność na przeciążenia Możliwość pracy w dowolnej pozycji zabudowy W pełni hermetyczne, bardzo czytelne liczydło (IP68) R100 wg MID 2004/22/EC Parametry techniczne Średnica nominalna DN Q S Szczytowy strumień objętości (w krótkim czasie) m 3 /h Q max Max. strumień objętości (100 h ciągłej pracy) m 3 /h Q n Nominalny strumień objętości m 3 /h Q th Q tv Q min h Q min v Δp Pośredni strumień objętości dla zabudowy poziomej m 3 /h 0,32 0,32 0,36 0,5 0,6 0,8 1,4 Pośredni strumień objętości dla zabudowy pionowej m 3 /h 0,4 0,4 0,65 0,65 1,1 1,6 2,6 Minimalny strumień objętości dla zabudowy poziomej m 3 /h 0,2 0,2 0,24 0,3 0,3 0,5 0,8 Minimalny strumień objętości dla zabudowy pionowej m 3 /h 0,28 0,28 0,4 0,5 0,5 1,0 1,6 Rozruch (wartość średnia) m 3 /h 0,05 0,05 0,07 0,1 0,11 0,15 0,3 Strata ciśnienia przy Q max zgodnie z 75/33/EEC m 3 /h 0,13 0,08 0,21 0,09 0,2 0,36 0,14 21

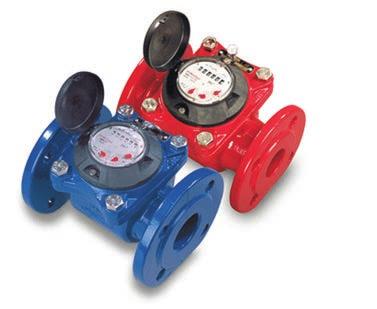

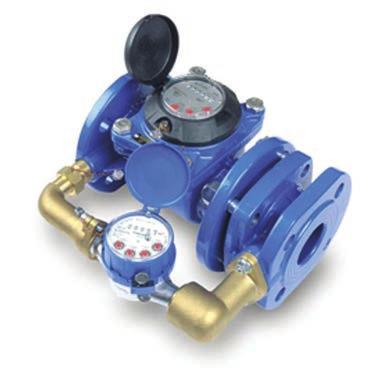

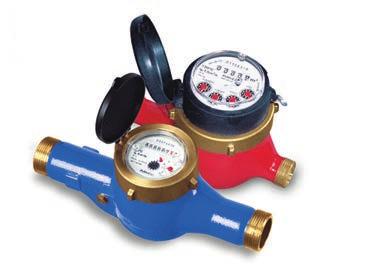

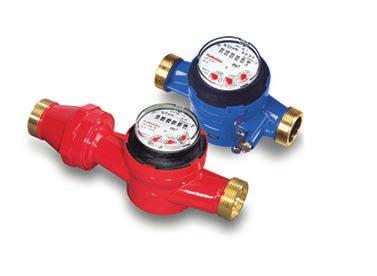

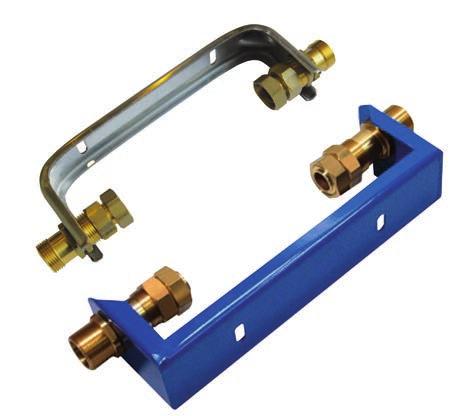

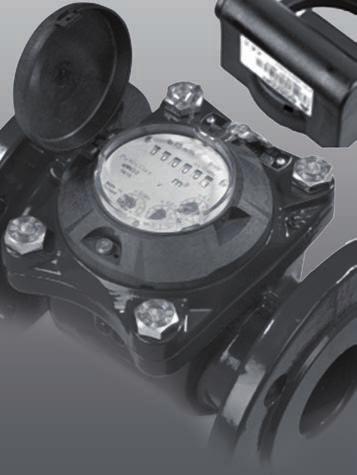

12 WODOMIERZE DOMOWE I PRZEMYSŁOWE PoWoGaz Oferujemy pełną gamę wodomierzy marki PoWoGaz w cenach fabrycznych oraz prowadzimy autoryzowany punkt serwisowy i legalizacyjny. Wodomierze jednostrumieniowe - JS 50 0 C - H V, C - H typ qp (m 3 /h) DN (mm) dł. (mm) - gwint masa (kg) JS-3,5 3, G1 1/4, 260-G1 1/4 2.2 JS-6-G1 1/ G1 1/4 2.5 JS G1 1/2 2.6 JS G2 2.8 JS130-3,5 3, G1 1/4 2.2 JS130-6-G1 1/ G1 1/4 2.5 JS G1 1/2 2.6 JS G2 2.8 Wodomierze wielostrumieniowe - WS-NKP, WS 120 WS 2,5-NKP 1, G 3/4 1,5 WS 2,5-G1-NKP 1, G1 1,7 WS 4-NKP 2, G1 1,7 WS 6,3-NKP 3, G1 1/4, 260G1 1/4 2,5 WS 10-NKP G1 1/2 3,1 WS 16-NKP G2 4,7 WS 25-NKP (kołn.) 9,9 WS120-1,5 1, G 3/4 1,5 WS120-1,5-G1 1, G1 1,7 WS120-2,5 2, G1 1,7 WS120-3,5 3, G1 1/4 2,5 WS120-6-G1 1/ G1 1/4 2,5 WS G1 1/2 3,1 WS G2 4,7 Wodomierze sprężone z zaworem sprężynowym - MWN/JS-S, MWN/WS-S 50 0 C, C (30 0 C, 90 0 C) - H V MWN/JS 50/2,5-S (300) 17,6 MWN/JS 65/2,5-S ,1 MWN/JS 80/2,5-S (350) 25,1 MWN/JS 100/2,5-S (350) 30,1 MWN/JS 150/10-S ,6 MWN/WS 50/2, (300) 18,7 MWN/WS 65/2,5-S ,2 MWN/WS 80/2,5-S (350) 26,2 MWN/WS 100/2,5-S (350) 31,2 MWN/WS 150/10-S ,9 Wodomierze śrubowe - MWN MWN/MWN , , , C, C , , (200) 13, , AKCESORIA DO WODOMIERZY Konsole do wodomierzy: Plomby: Konsola nierdzewna Zawór antyskażeniowy z możliwością nadzoru: Przedłużki: Półśrubunki: 1. Nakrętka 2. Tuleja niegwintowana 3. Tuleja gwintowana 4. Pierścień do konsoli 5. Oring 6. Wspornik Wykonanie: Przyłącza konsoli wykonane z mosiądzu MO58, mocowanie z blachy stalowej malowanej proszkowo. W komplecie kołki rozporowe. Rysunek wymiarowy: Parametry techniczne konsoli: średnica nominalna DN (mm) gwint na wodomierzu G 3/4 G1 G1 1/4 G1 1/2 G2 długość wodomierza (mm) długość całkowita konsoli (A w mm) długość konsoli (B w mm) szerokość konsoli (mm) Śrubunek kompensacyjny L (mm) G1 G2 1/2 " (DN 15) /2" 3/4" 3/4" (DN 20) /4" 1" Śrubunki kompensacyjne: Zawór antyskażeniowy: Redukcje: 22 23

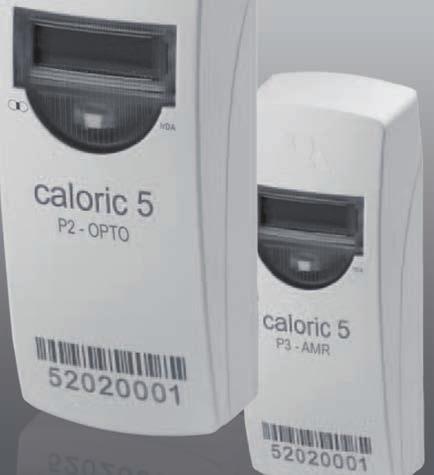

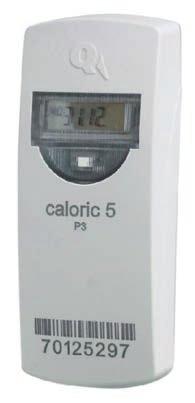

13 QUINDIS CALORIC 5 BASIC podzielnik kosztów Markowy, dwu czujnikowy podzielnik kosztów centralnego ogrzewania wykorzystujący najnowocześniejszą technologię koncernu Qundis. Zwarta konstrukcja umożliwiająca dołączenie dodatkowego czujnika temperatury. Podzielnik posiada wyświetlacz LCD do odczytu danych. Wyświetlacz posiada kontrolny numer zabezpieczający przed wykorzystaniem w rozliczeniu błędnej wartości odczytanego zużycia. Zalety podzielnika to wysoka jakość, nowoczesna konstrukcja, solidne wykonanie. Podwójne plombowanie zapewnia wysoki poziom zabezpieczenia. Urządzenie zapamiętuje najwyższą temperaturę grzejnika oraz czas, w jakim temperatura ta przekraczała 41 C. Podzielnik jest całkowicie kompatybilny z wcześniejszymi modelami WHE30Z i WHE0Z.FR. doskonały stosunek ceny do jakości wysoka dokładność i niezawodność wysoki poziom zabezpieczenia ochrona przed zewnętrznym wpływem roczny odczyt w zaprogramowanym dniu cykliczne wyświetlanie danych na czytelnym wyświetlaczu zabezpieczenie odczytu liczbą kontrolną programowalność QUINDIS CALORIC 5 WALK-BY podzielnik kosztów TYP Qundis Caloric 5 Basic Qundis Caloric 5 Walk-By Liczba czujników temperatury 2 Wykonanie Kompakt Zakres temperatur C Początek pomiaru przy różnicy temperatur 5K Żywotność baterii 10 lat Warunki termiczne składowania -25 C do 60 C Rozmiary mm 102x40x30 24 NOWOŚĆ Qundis Caloric 5 BASIC zastępuje Qundis WHE30Z NOWOŚĆ Qundis Caloric 5 WALK-BY zastępuje Qundis WHE465Z Nowoczesny podzielnik umożliwiający radiowy odczyt danych z jednokierunkową komunikacją, bez potrzeby naruszania prywatności mieszkańców. Transmisja danych jest stała w określonych okresach dnia i roku. Takie rozwiązanie wprawdzie ogranicza możliwości odczytów pośrednich np. przy zmianie lokatora, jednak zasadniczo oszczędza baterię i obniża poziom zakłóceń. Zwarta konstrukcja umożliwiająca dołączenie dodatkowego czujnika temperatury. Podzielnik posiada wyświetlacz LCD do odczytu danych. Podzielnik jest przeznaczony do aplikacji w systemach Walk-by oraz Drive-by, może też być przeprogramowany do wykorzystania w systemie przekaźnikowym (stacjonarnym). Podzielnik wyposażono w dwa czujniki temperatury. Urządzenie zapamiętuje najwyższą temperaturę grzejnika oraz czas, w jakim temperatura ta przekraczała 41 C. doskonały stosunek ceny do jakości wysoka dokładność i niezawodność wysoki poziom zabezpieczenia ochrona przed zewnętrznym wpływem odczyt radiowy w paśmie 868 MHz - transmisja jednokierunkowa przeznaczony do systemów obchodowych i węzłowych roczny odczyt w zaprogramowanym dniu cykliczne wyświetlanie danych na czytelnym wyświetlaczu zabezpieczenie odczytu liczbą kontrolną programowalność TELEMETRIA System monitoringu pozwala na bieżąco śledzić, analizować i archiwizować parametry pracy urządzeń. Umożliwia też zdalny odczyt liczników ciepła. System nadzoru tj. monitorowania pracy kotłowni i węzłów cieplnych. Dzięki temu systemowi praca większości kotłowni i znacznej części węzłów cieplnych może być obserwowana ze stanowiska dyspozytora. Dyspozytor może również sterować zdalnie i ingerować w pracę urządzeń, co przekłada się na zminimalizowanie czasu reakcji na zauważone nieprawidłowe działanie urządzeń. Przykładowe możliwości zdalnego stertowania: sterowanie automatycznym dozowaniem paliwa, sterowanie regulatorem kotła, który dostosowuje wydajność kotła do rzeczywistego zapotrzebowania na ciepło, sterowanie uchyłem klapy dostępu powietrza do kotła, sterowanie układem wentylacyjnym w pomieszczeniu, sterowanie układem pomp obiegowych, sterowanie poszczególnymi elektrozaworami. Pozwala to na zredukowanie kosztów ogrzewania oraz zoptymalizowanie parametrów pracy kotłowni w zależności od warunków pogodowych panujących na zewnątrz. Podstawowe funkcje: przekazywanie danych przez GSM/GPRS i Internet; przekazywane odczytów czujników ciśnienia i temperatury; Zautomatyzowany punkt cieplny RF 868MHz M-Bus Zarządzanie M-Bus M-Bus/impulsy M-Bus RS232/RS485 Internet/ GSM zarządzanie krzywymi grzewczymi, przygotowaniem gorącej wody, wentylacją; przeglądanie i analiza archiwum obliczeń przy użyciu tabel i grafiki; generowanie sprawozdań według schematu użytkownika Poszerzone możliwości funkcjonalne: zróżnicowanie praw dostępu i procedur autoryzacji użytkownika; funkcja ochrony, rejestracja uprawnionych i nie uprawnionych wejść do obiektu; płynne odzwierciedlenie stanu procesów i działania urządzeń technicznych na wykresach, możliwość kontrolowania i zmiany parametrów procesów automatycznych w obiekcie, przesyłanie wiadomości o zdarzeniach po WEB, SMS lub poczcie elektronicznej. INNE PRZYKŁADY ZASTOSOWAŃ Monitoring temperatury i klimatyzacji w serwerowni Monitoring linii produkcyjnych i hal przemysłowych Monitoring i rejestracja temperatury w chłodziarkach i zamrażarkach Monitoring zaniku zasilania sieciowego (zanik fazy) lub niewłaściwej wilgotności Nadzór agregatów prądotwórczych Kontrola temperatury chłodni, magazynu, suszarni, itp. Zdalne włączanie ogrzewania przez SMS Monitoring kotłowni, przepompowni, oczyszczalni Monitoring przecieków w oczyszczalniach Nadzór i lokalizacja urządzeń na wynajem PODSTAWOWE ELEMENTY SYSTEMU Uniwersalny koncentrator danych ENCO CONTROL przeznaczony jest do zdalnego odczytu danych, przechowywania w wewnętrznej pamięci i przekazywania do centralnego systemu zbioru danych. Przyrząd zaprojektowany jak blok wszystko w jednym miejscu, tzn. w jednym korpusie znajduje się wszystko, co konieczne dla kontroli urządzeń i współpracy z systemem informatycznym RIS. System informatyczny RIS stworzony został do zdalnej obserwacji i sterowania urządzeniami technicznymi w obiektach wytwarzania, przesyłu lub rozdziału ciepła, gazu, energii elektrycznej wody pitnej i użytkowej itp. 25

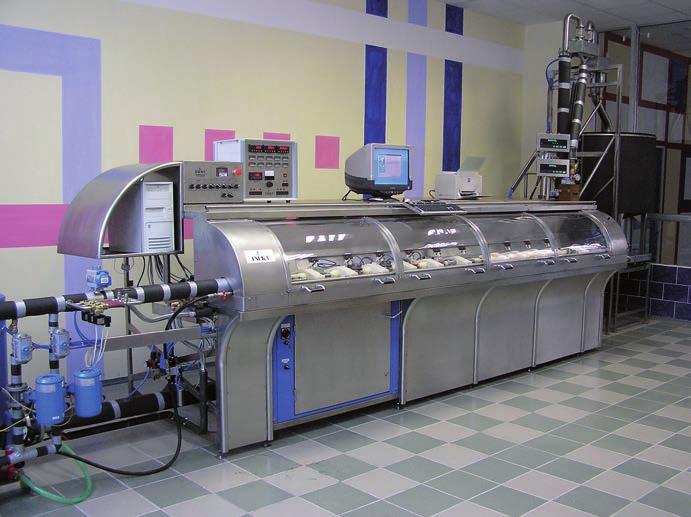

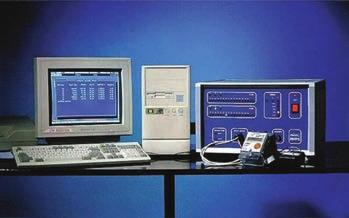

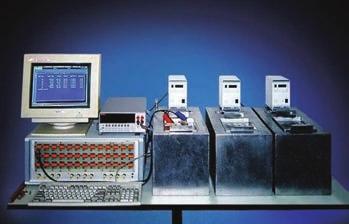

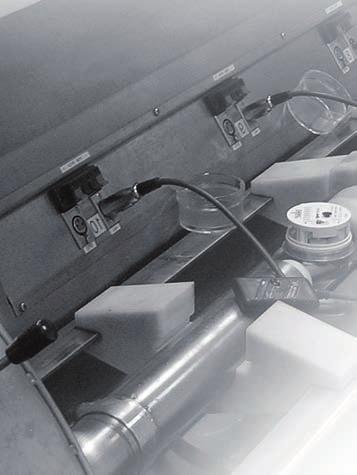

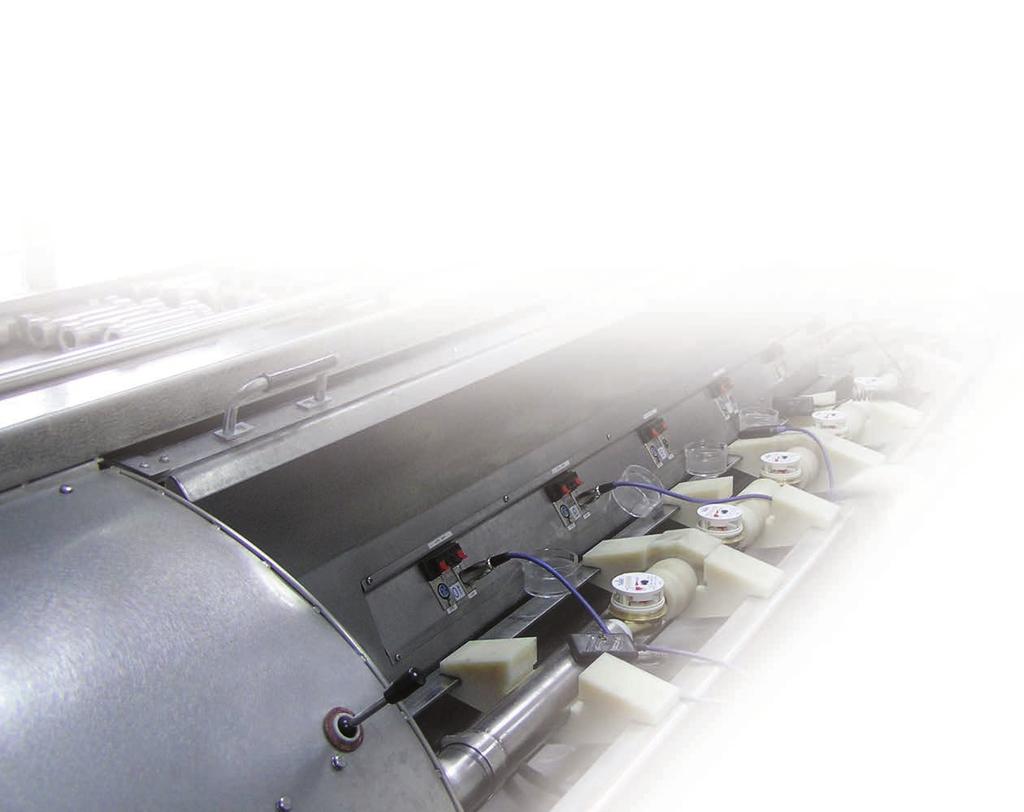

14 LEGALIZACJA Wodomierzy, ciepłomierzy i czujników Czym jest legalizacja *Prawna kontrola metrologiczna jest zespołem działań metrologii obejmującym czynności odpowiednich organów zmierzające do wykazania, że przyrząd pomiarowy spełnia wymagania określone w przepisach prawa. Podstawowym celem prawnej kontroli metrologicznej jest ochrona określonych w ustawie z dnia 11 maja 2001 r. Prawo o miarach (Dz. U. z 2013 r. poz. 1069) interesów Państwa, społeczeństwa i osób indywidualnych. Jak przebiega proces legalizacji Prawna kontrola metrologiczna przyrządów pomiarowych jest wykonywana przez między innymi legalizację ponowną w stosunku do przyrządów pomiarowych wprowadzonych do obrotu lub użytkowania. Prawna kontrola metrologiczna przyrządów pomiarowych jest wykonywana przez organy administracji miar. W prawnej kontroli metrologicznej wykorzystuje się instytucję punktów legalizacyjnych, które są miejscami wykonywania przez organy administracji miar czynności związanych z legalizacją dużej ilości określonych rodzajów przyrządów pomiarowych. Poza organami administracji miar określone działania w zakresie prawnej kontroli metrologicznej wykonywane są przez podmioty, którym Prezes Głównego Urzędu Miar udzielił upoważnienia do wykonywania legalizacji pierwotnej lub legalizacji ponownej określonych rodzajów przyrządów pomiarowych. Nasza oferta: ENBRA Polska Sp. z o.o. przedstawia Państwu ofertę na świadczenie usług w zakresie legalizacji, wymiany lub montażu nowych wodomierzy i ciepłomierzy. Zgodnie z Ustawą Prawo o miarach urządzenia te muszą być poddawane kontroli Urzędów Miar co 5 lat. Dla realizacji zleceń posiadamy nowoczesny punkt legalizacyjny zatwierdzony przez Prezesa Głównego Urzędu Miar, w którym wykonujemy ekspertyzy, sprawdzania i legalizację powierzonych nam przyrządów - wodomierzy i ciepłomierzy. Nasze usługi: legalizacja wodomierzy legalizacja przetworników przepływu legalizacja ciepłomierzy kompaktowych legalizacja par czujników temperatury legalizacja przeliczników kalorymetrycznych czyszczenie wymiana baterii remonty ekspertyzy doradztwo * Wykorzystano materiały GUM Stanowisko do legalizacji wodomierzy i przetworników: Regeneracja i legalizacja obejmuje: Stanowisko do legalizacji przeliczników: Stanowisko do legalizacji par czujników: wyzerowanie liczydła wymianę zużytych części założenie nowych uszczelnień zaplombowanie przez urzędnika z Urzędu Miar wyczyszczenie i usunięcie kamienia 26 27
