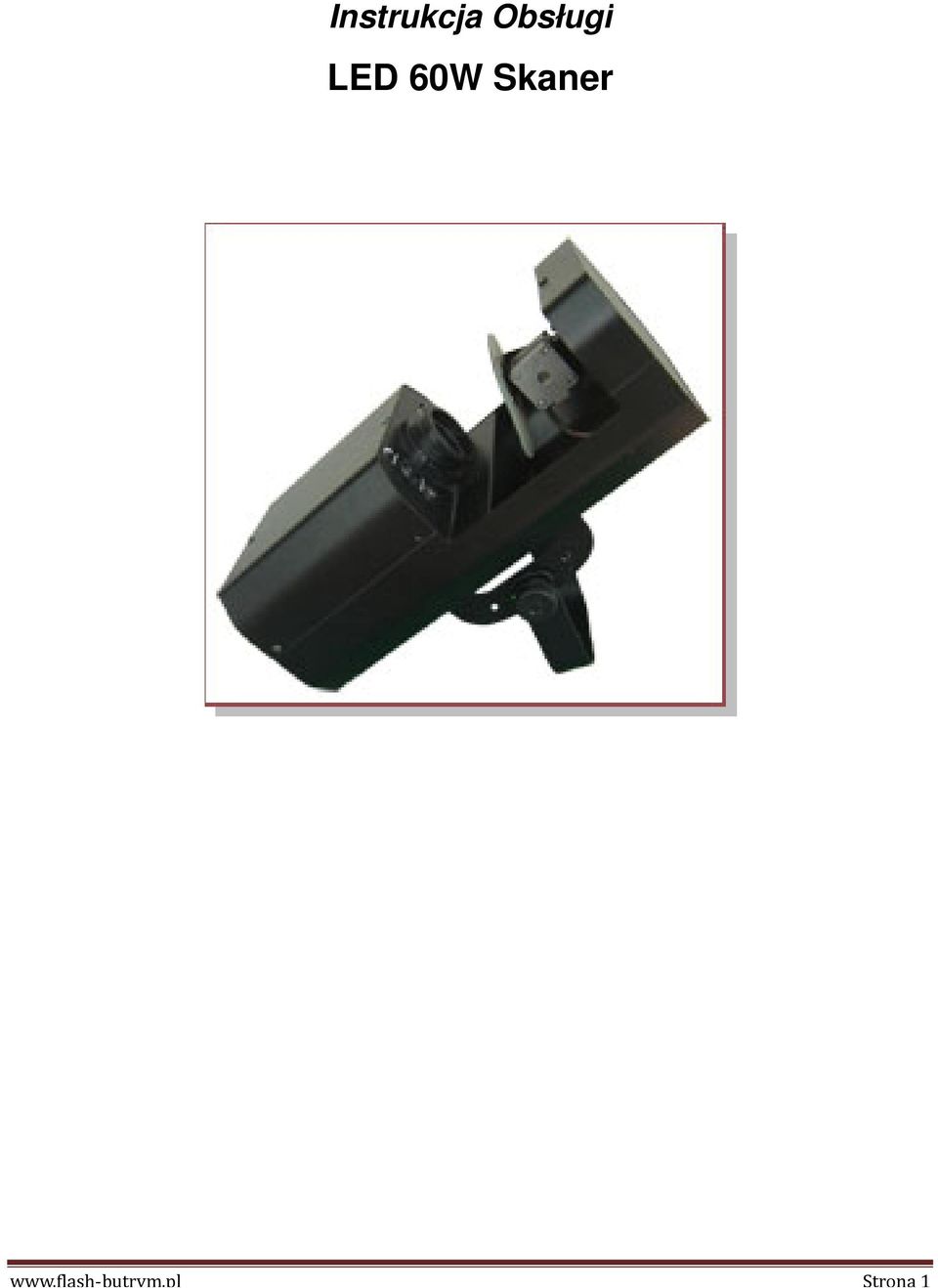

1 Instrukcja Obsługi LED 60W Skaner Strona 1

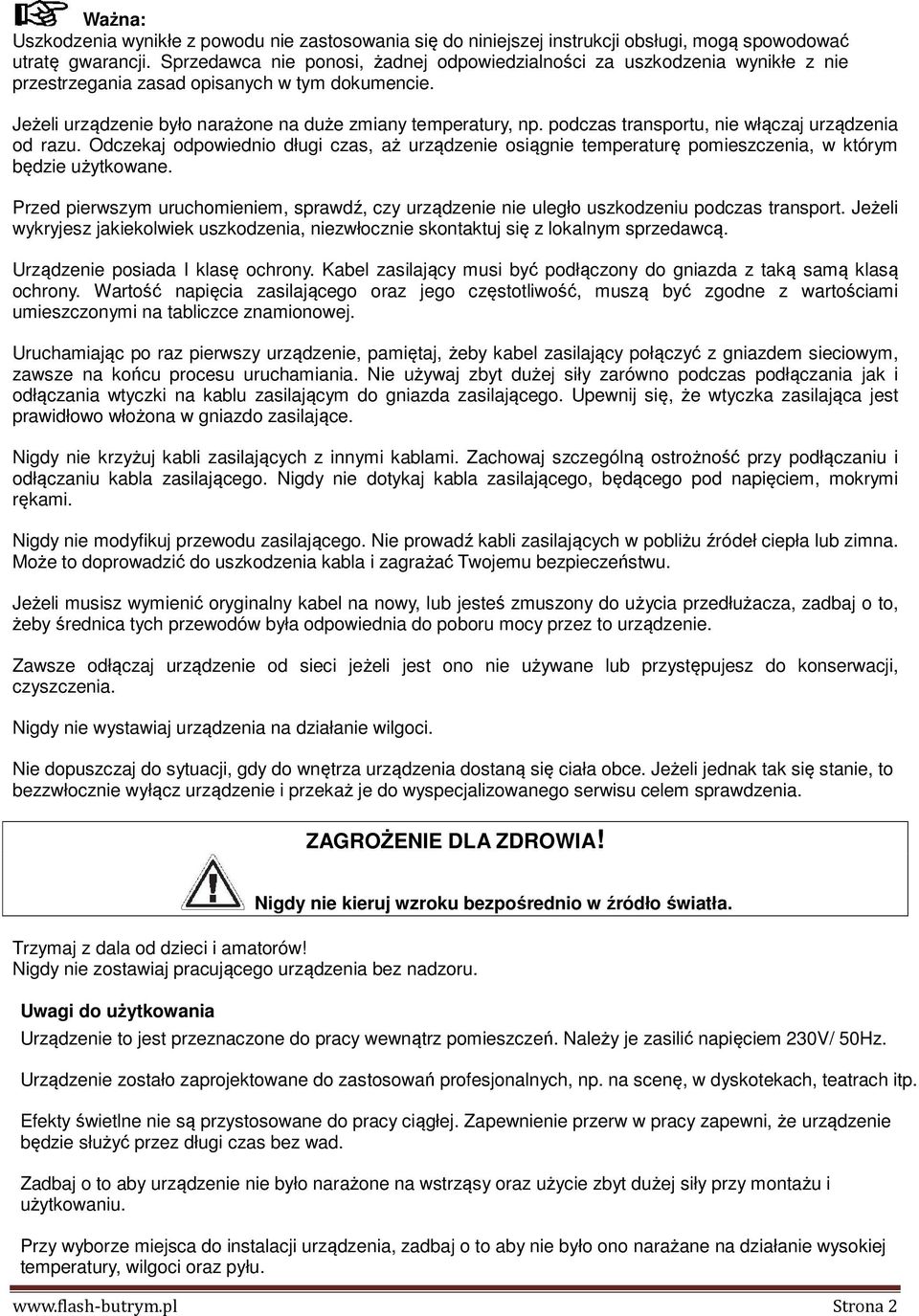

2 Ważna: Uszkodzenia wynikłe z powodu nie zastosowania się do niniejszej instrukcji obsługi, mogą spowodować utratę gwarancji. Sprzedawca nie ponosi, żadnej odpowiedzialności za uszkodzenia wynikłe z nie przestrzegania zasad opisanych w tym dokumencie. Jeżeli urządzenie było narażone na duże zmiany temperatury, np. podczas transportu, nie włączaj urządzenia od razu. Odczekaj odpowiednio długi czas, aż urządzenie osiągnie temperaturę pomieszczenia, w którym będzie użytkowane. Przed pierwszym uruchomieniem, sprawdź, czy urządzenie nie uległo uszkodzeniu podczas transport. Jeżeli wykryjesz jakiekolwiek uszkodzenia, niezwłocznie skontaktuj się z lokalnym sprzedawcą. Urządzenie posiada I klasę ochrony. Kabel zasilający musi być podłączony do gniazda z taką samą klasą ochrony. Wartość napięcia zasilającego oraz jego częstotliwość, muszą być zgodne z wartościami umieszczonymi na tabliczce znamionowej. Uruchamiając po raz pierwszy urządzenie, pamiętaj, żeby kabel zasilający połączyć z gniazdem sieciowym, zawsze na końcu procesu uruchamiania. Nie używaj zbyt dużej siły zarówno podczas podłączania jak i odłączania wtyczki na kablu zasilającym do gniazda zasilającego. Upewnij się, że wtyczka zasilająca jest prawidłowo włożona w gniazdo zasilające. Nigdy nie krzyżuj kabli zasilających z innymi kablami. Zachowaj szczególną ostrożność przy podłączaniu i odłączaniu kabla zasilającego. Nigdy nie dotykaj kabla zasilającego, będącego pod napięciem, mokrymi rękami. Nigdy nie modyfikuj przewodu zasilającego. Nie prowadź kabli zasilających w pobliżu źródeł ciepła lub zimna. Może to doprowadzić do uszkodzenia kabla i zagrażać Twojemu bezpieczeństwu. Jeżeli musisz wymienić oryginalny kabel na nowy, lub jesteś zmuszony do użycia przedłużacza, zadbaj o to, żeby średnica tych przewodów była odpowiednia do poboru mocy przez to urządzenie. Zawsze odłączaj urządzenie od sieci jeżeli jest ono nie używane lub przystępujesz do konserwacji, czyszczenia. Nigdy nie wystawiaj urządzenia na działanie wilgoci. Nie dopuszczaj do sytuacji, gdy do wnętrza urządzenia dostaną się ciała obce. Jeżeli jednak tak się stanie, to bezzwłocznie wyłącz urządzenie i przekaż je do wyspecjalizowanego serwisu celem sprawdzenia. ZAGROŻENIE DLA ZDROWIA! Trzymaj z dala od dzieci i amatorów! Nigdy nie zostawiaj pracującego urządzenia bez nadzoru. Uwagi do użytkowania Nigdy nie kieruj wzroku bezpośrednio w źródło światła. Urządzenie to jest przeznaczone do pracy wewnątrz pomieszczeń. Należy je zasilić napięciem 230V/ 50Hz. Urządzenie zostało zaprojektowane do zastosowań profesjonalnych, np. na scenę, w dyskotekach, teatrach itp. Efekty świetlne nie są przystosowane do pracy ciągłej. Zapewnienie przerw w pracy zapewni, że urządzenie będzie służyć przez długi czas bez wad. Zadbaj o to aby urządzenie nie było narażone na wstrząsy oraz użycie zbyt dużej siły przy montażu i użytkowaniu. Przy wyborze miejsca do instalacji urządzenia, zadbaj o to aby nie było ono narażane na działanie wysokiej temperatury, wilgoci oraz pyłu. Strona 2

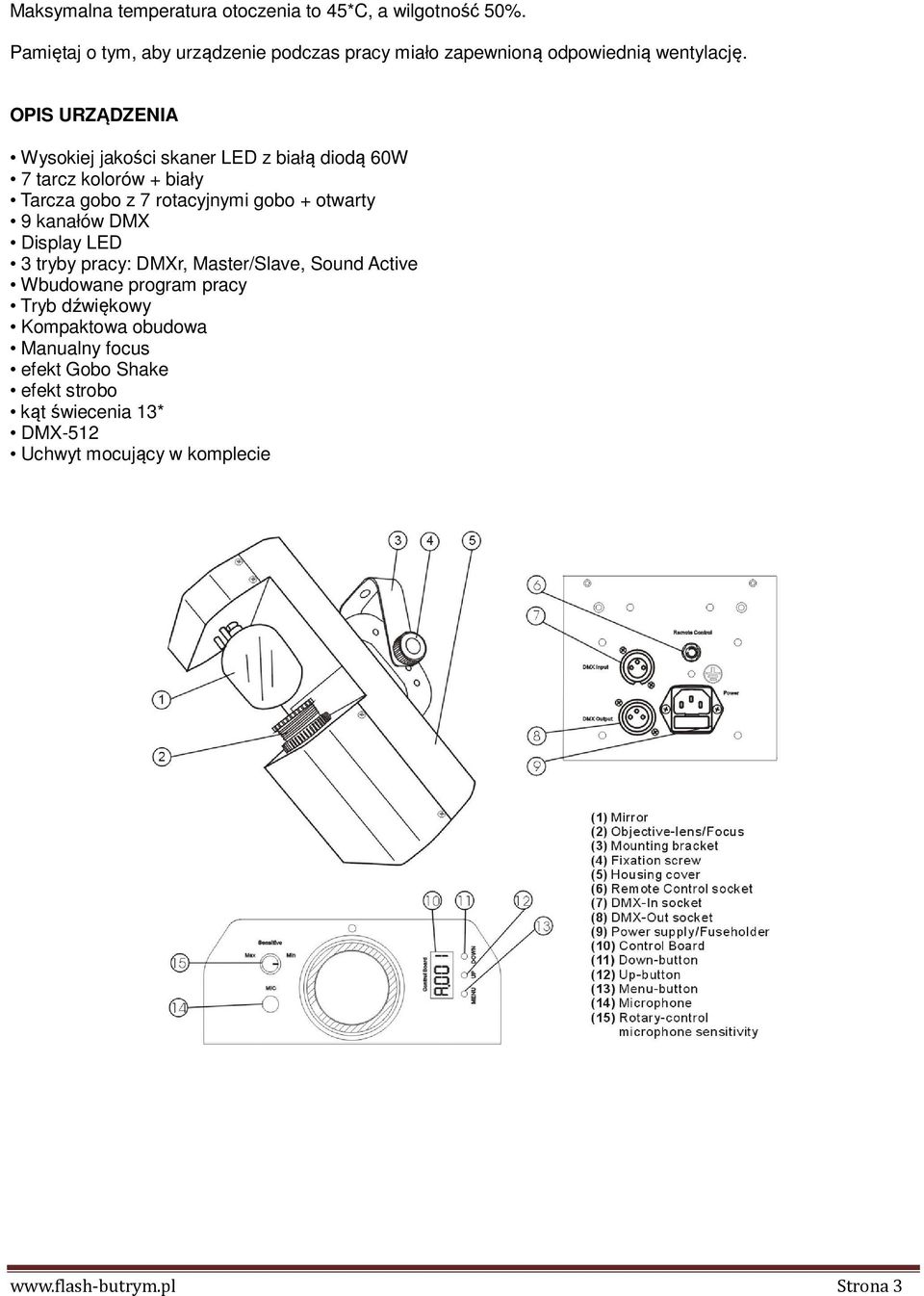

3 Maksymalna temperatura otoczenia to 45*C, a wilgotność 50%. Pamiętaj o tym, aby urządzenie podczas pracy miało zapewnioną odpowiednią wentylację. OPIS URZĄDZENIA Wysokiej jakości skaner LED z białą diodą 60W 7 tarcz kolorów + biały Tarcza gobo z 7 rotacyjnymi gobo + otwarty 9 kanałów DMX Display LED 3 tryby pracy: DMXr, Master/Slave, Sound Active Wbudowane program pracy Tryb dźwiękowy Kompaktowa obudowa Manualny focus efekt Gobo Shake efekt strobo kąt świecenia 13* DMX-512 Uchwyt mocujący w komplecie Strona 3

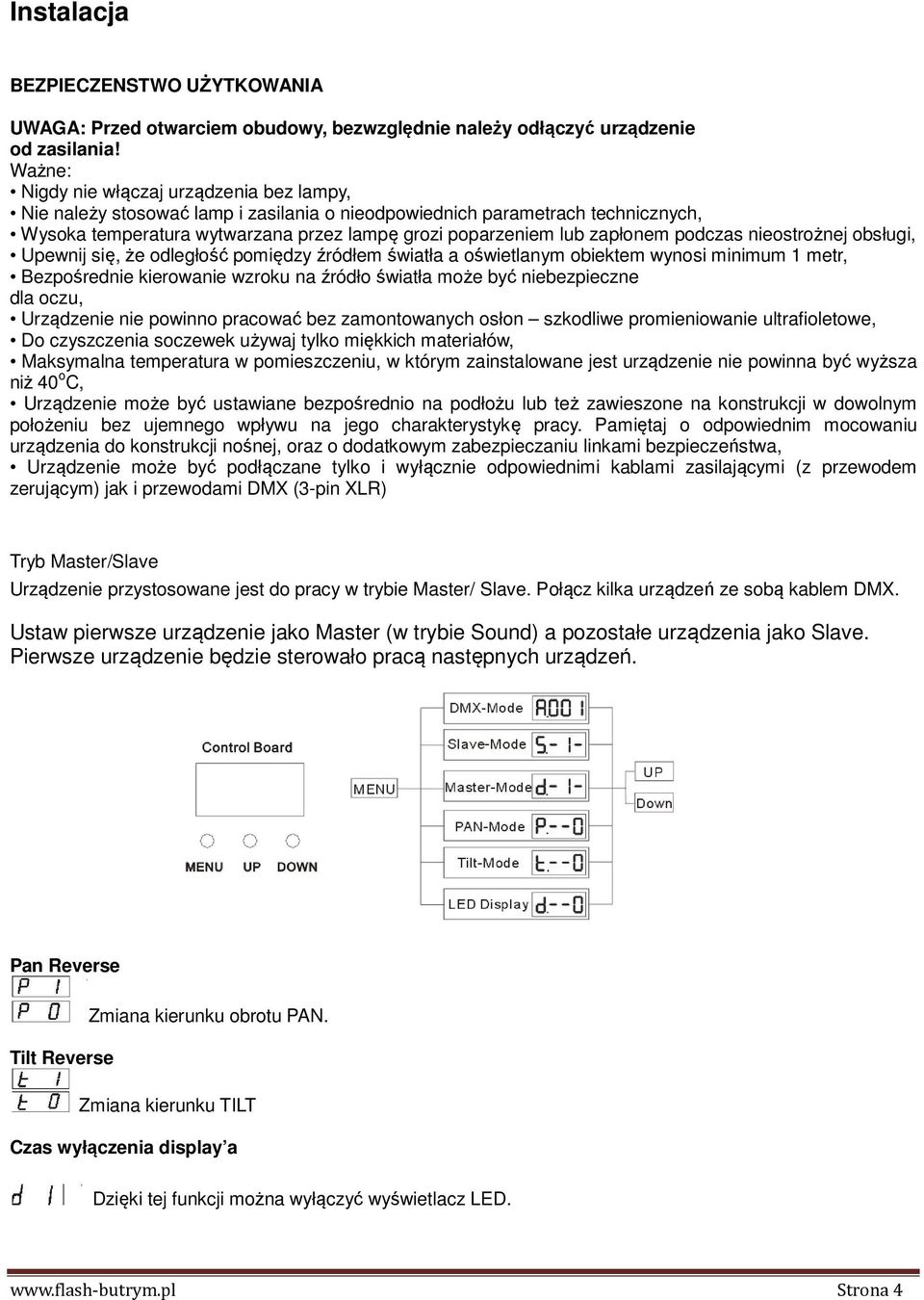

4 Instalacja BEZPIECZENSTWO UŻYTKOWANIA UWAGA: Przed otwarciem obudowy, bezwzględnie należy odłączyć urządzenie od zasilania! Ważne: Nigdy nie włączaj urządzenia bez lampy, Nie należy stosować lamp i zasilania o nieodpowiednich parametrach technicznych, Wysoka temperatura wytwarzana przez lampę grozi poparzeniem lub zapłonem podczas nieostrożnej obsługi, Upewnij się, że odległość pomiędzy źródłem światła a oświetlanym obiektem wynosi minimum 1 metr, Bezpośrednie kierowanie wzroku na źródło światła może być niebezpieczne dla oczu, Urządzenie nie powinno pracować bez zamontowanych osłon szkodliwe promieniowanie ultrafioletowe, Do czyszczenia soczewek używaj tylko miękkich materiałów, Maksymalna temperatura w pomieszczeniu, w którym zainstalowane jest urządzenie nie powinna być wyższa niż 40 o C, Urządzenie może być ustawiane bezpośrednio na podłożu lub też zawieszone na konstrukcji w dowolnym położeniu bez ujemnego wpływu na jego charakterystykę pracy. Pamiętaj o odpowiednim mocowaniu urządzenia do konstrukcji nośnej, oraz o dodatkowym zabezpieczaniu linkami bezpieczeństwa, Urządzenie może być podłączane tylko i wyłącznie odpowiednimi kablami zasilającymi (z przewodem zerującym) jak i przewodami DMX (3-pin XLR) Tryb Master/Slave Urządzenie przystosowane jest do pracy w trybie Master/ Slave. Połącz kilka urządzeń ze sobą kablem DMX. Ustaw pierwsze urządzenie jako Master (w trybie Sound) a pozostałe urządzenia jako Slave. Pierwsze urządzenie będzie sterowało pracą następnych urządzeń. Pan Reverse Zmiana kierunku obrotu PAN. Tilt Reverse Zmiana kierunku TILT Czas wyłączenia display a Dzięki tej funkcji można wyłączyć wyświetlacz LED. Strona 4

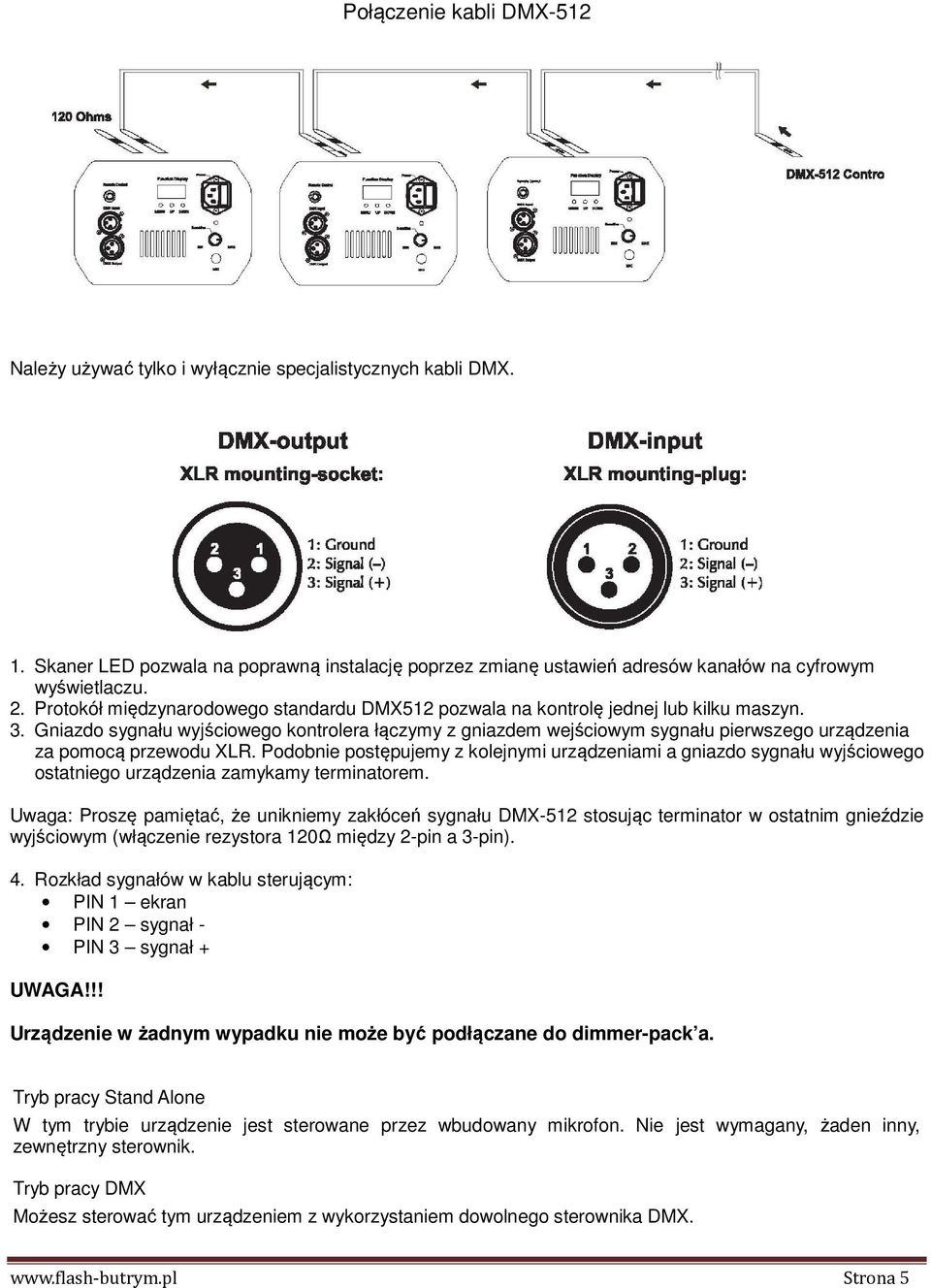

5 Połączenie kabli DMX-512 Należy używać tylko i wyłącznie specjalistycznych kabli DMX. 1. Skaner LED pozwala na poprawną instalację poprzez zmianę ustawień adresów kanałów na cyfrowym wyświetlaczu. 2. Protokół międzynarodowego standardu DMX512 pozwala na kontrolę jednej lub kilku maszyn. 3. Gniazdo sygnału wyjściowego kontrolera łączymy z gniazdem wejściowym sygnału pierwszego urządzenia za pomocą przewodu XLR. Podobnie postępujemy z kolejnymi urządzeniami a gniazdo sygnału wyjściowego ostatniego urządzenia zamykamy terminatorem. Uwaga: Proszę pamiętać, że unikniemy zakłóceń sygnału DMX-512 stosując terminator w ostatnim gnieździe wyjściowym (włączenie rezystora 120Ω między 2-pin a 3-pin). 4. Rozkład sygnałów w kablu sterującym: PIN 1 ekran PIN 2 sygnał - PIN 3 sygnał + UWAGA!!! Urządzenie w żadnym wypadku nie może być podłączane do dimmer-pack a. Tryb pracy Stand Alone W tym trybie urządzenie jest sterowane przez wbudowany mikrofon. Nie jest wymagany, żaden inny, zewnętrzny sterownik. Tryb pracy DMX Możesz sterować tym urządzeniem z wykorzystaniem dowolnego sterownika DMX. Strona 5

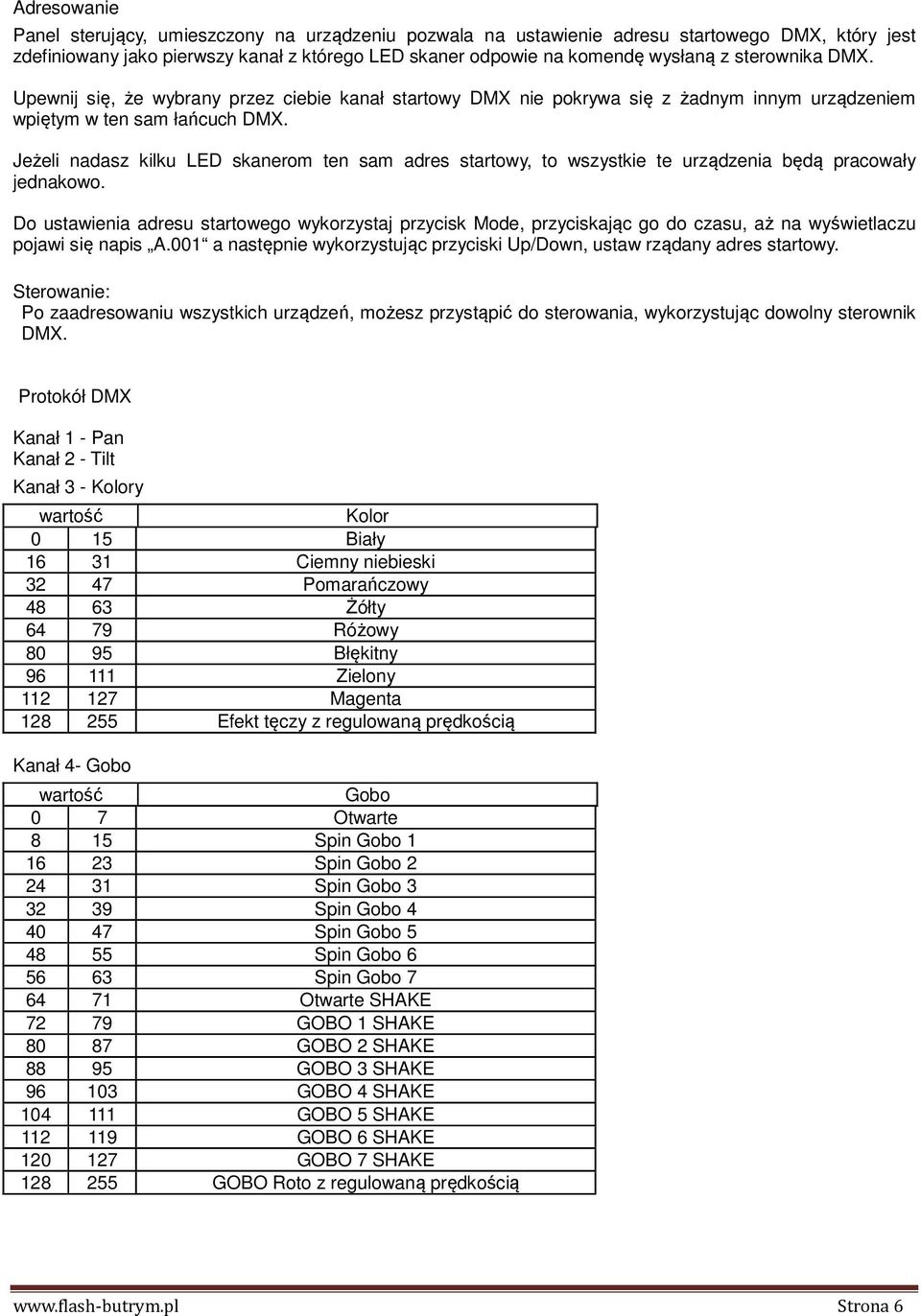

6 Adresowanie Panel sterujący, umieszczony na urządzeniu pozwala na ustawienie adresu startowego DMX, który jest zdefiniowany jako pierwszy kanał z którego LED skaner odpowie na komendę wysłaną z sterownika DMX. Upewnij się, że wybrany przez ciebie kanał startowy DMX nie pokrywa się z żadnym innym urządzeniem wpiętym w ten sam łańcuch DMX. Jeżeli nadasz kilku LED skanerom ten sam adres startowy, to wszystkie te urządzenia będą pracowały jednakowo. Do ustawienia adresu startowego wykorzystaj przycisk Mode, przyciskając go do czasu, aż na wyświetlaczu pojawi się napis A.001 a następnie wykorzystując przyciski Up/Down, ustaw rządany adres startowy. Sterowanie: Po zaadresowaniu wszystkich urządzeń, możesz przystąpić do sterowania, wykorzystując dowolny sterownik DMX. Protokół DMX Kanał 1 - Pan Kanał 2 - Tilt Kanał 3 - Kolory Kolor 0 15 Biały Ciemny niebieski Pomarańczowy Żółty Różowy Błękitny Zielony Magenta Efekt tęczy z regulowaną prędkością Kanał 4- Gobo Gobo 0 7 Otwarte 8 15 Spin Gobo Spin Gobo Spin Gobo Spin Gobo Spin Gobo Spin Gobo Spin Gobo Otwarte SHAKE GOBO 1 SHAKE GOBO 2 SHAKE GOBO 3 SHAKE GOBO 4 SHAKE GOBO 5 SHAKE GOBO 6 SHAKE GOBO 7 SHAKE GOBO Roto z regulowaną prędkością Strona 6

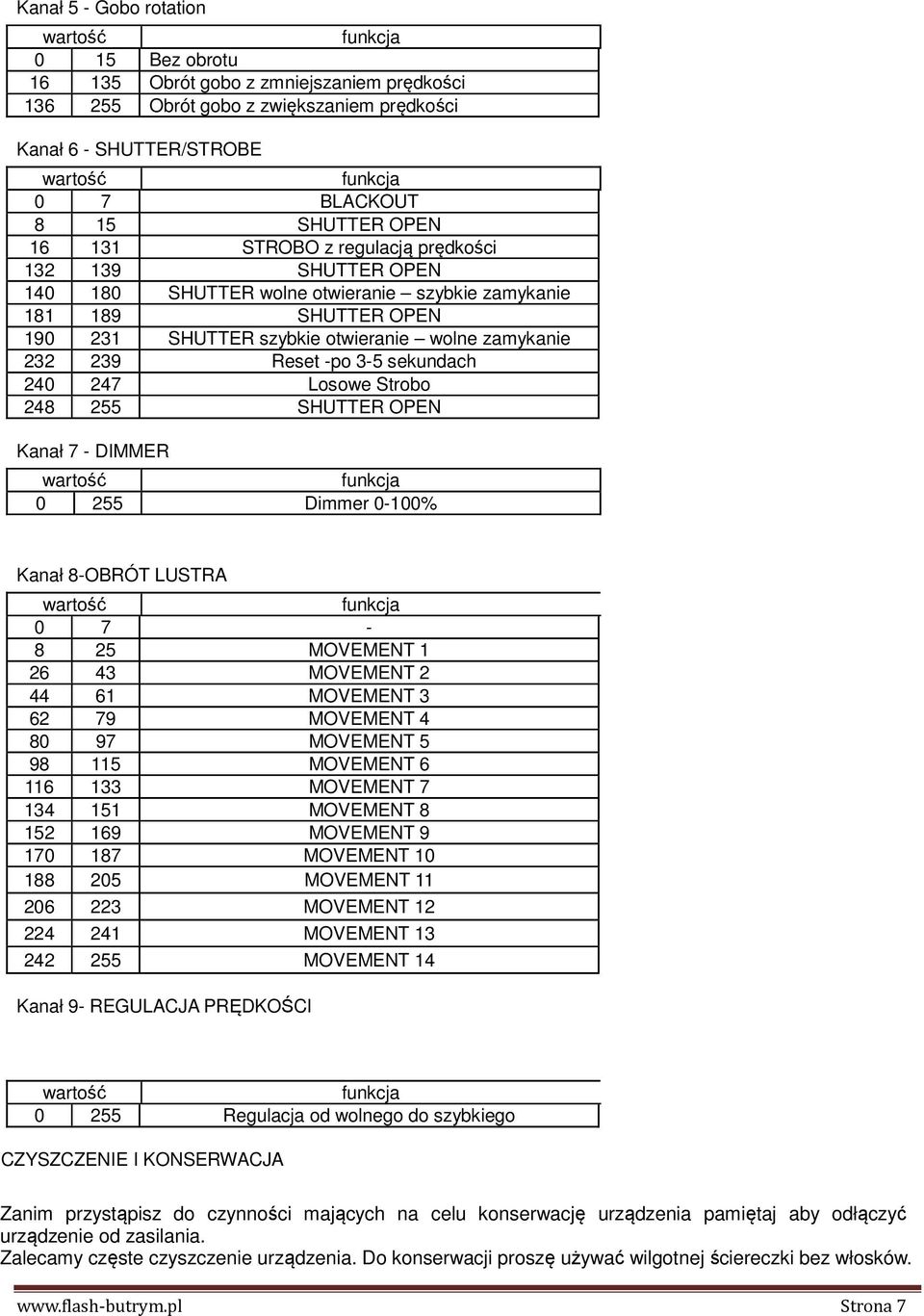

7 Kanał 5 - Gobo rotation 0 15 Bez obrotu Obrót gobo z zmniejszaniem prędkości Obrót gobo z zwiększaniem prędkości Kanał 6 - SHUTTER/STROBE 0 7 BLACKOUT 8 15 SHUTTER OPEN STROBO z regulacją prędkości SHUTTER OPEN SHUTTER wolne otwieranie szybkie zamykanie SHUTTER OPEN SHUTTER szybkie otwieranie wolne zamykanie Reset -po 3-5 sekundach Losowe Strobo SHUTTER OPEN Kanał 7 - DIMMER Dimmer 0-100% Kanał 8-OBRÓT LUSTRA MOVEMENT MOVEMENT MOVEMENT MOVEMENT MOVEMENT MOVEMENT MOVEMENT MOVEMENT MOVEMENT MOVEMENT MOVEMENT MOVEMENT MOVEMENT MOVEMENT 14 Kanał 9- REGULACJA PRĘDKOŚCI Regulacja od wolnego do szybkiego CZYSZCZENIE I KONSERWACJA Zanim przystąpisz do czynności mających na celu konserwację urządzenia pamiętaj aby odłączyć urządzenie od zasilania. Zalecamy częste czyszczenie urządzenia. Do konserwacji proszę używać wilgotnej ściereczki bez włosków. Strona 7

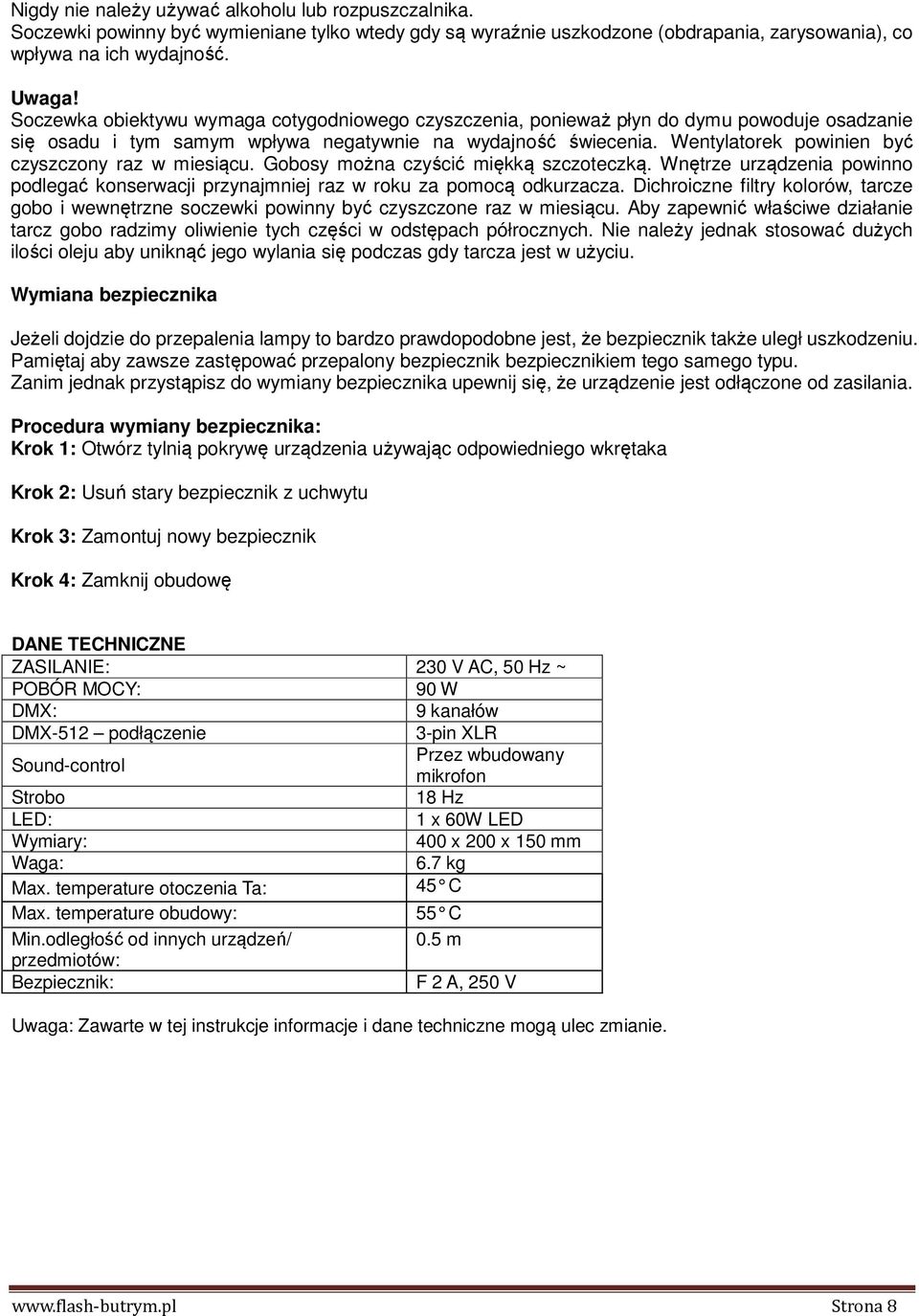

8 Nigdy nie należy używać alkoholu lub rozpuszczalnika. Soczewki powinny być wymieniane tylko wtedy gdy są wyraźnie uszkodzone (obdrapania, zarysowania), co wpływa na ich wydajność. Uwaga! Soczewka obiektywu wymaga cotygodniowego czyszczenia, ponieważ płyn do dymu powoduje osadzanie się osadu i tym samym wpływa negatywnie na wydajność świecenia. Wentylatorek powinien być czyszczony raz w miesiącu. Gobosy można czyścić miękką szczoteczką. Wnętrze urządzenia powinno podlegać konserwacji przynajmniej raz w roku za pomocą odkurzacza. Dichroiczne filtry kolorów, tarcze gobo i wewnętrzne soczewki powinny być czyszczone raz w miesiącu. Aby zapewnić właściwe działanie tarcz gobo radzimy oliwienie tych części w odstępach półrocznych. Nie należy jednak stosować dużych ilości oleju aby uniknąć jego wylania się podczas gdy tarcza jest w użyciu. Wymiana bezpiecznika Jeżeli dojdzie do przepalenia lampy to bardzo prawdopodobne jest, że bezpiecznik także uległ uszkodzeniu. Pamiętaj aby zawsze zastępować przepalony bezpiecznik bezpiecznikiem tego samego typu. Zanim jednak przystąpisz do wymiany bezpiecznika upewnij się, że urządzenie jest odłączone od zasilania. Procedura wymiany bezpiecznika: Krok 1: Otwórz tylnią pokrywę urządzenia używając odpowiedniego wkrętaka Krok 2: Usuń stary bezpiecznik z uchwytu Krok 3: Zamontuj nowy bezpiecznik Krok 4: Zamknij obudowę DANE TECHNICZNE ZASILANIE: 230 V AC, 50 Hz ~ POBÓR MOCY: 90 W DMX: 9 kanałów DMX-512 podłączenie 3-pin XLR Sound-control Przez wbudowany mikrofon Strobo 18 Hz LED: 1 x 60W LED Wymiary: 400 x 200 x 150 mm Waga: 6.7 kg Max. temperature otoczenia Ta: 45 C Max. temperature obudowy: 55 C Min.odległość od innych urządzeń/ 0.5 m przedmiotów: Bezpiecznik: F 2 A, 250 V Uwaga: Zawarte w tej instrukcje informacje i dane techniczne mogą ulec zmianie. Strona 8
