1 Sterownik DMX tuby świetlnej lub panelu ściennego 1

2 Dziękujemy za zakup naszego produktu. Nabyty przez państwa produkt - sterownik LED może być sterowany za pomocą konsoli DMX 512. Nasza zmieniająca kolory tuba LED w połączeniu ze sterownikiem jest w stanie wygenerować szeroką gamę wielokolorowych, dynamicznych efektów świetlnych. Urządzenie to posiada szeroką gamę zastosowań, np.: jak dekoracja scen, holów, klubów i jako zewnętrzna dekoracja budynków i nie tylko. A. Dane techniczne: 1. Waga: 1.14kg 2. Rozmiar: (mm) 3. Tryb komunikacji: zastrzeżony protokół DMX 4. Wejście zasilania: DC9V-12V/500 ma 4. 4 pinowa żeńska wtyczka sygnału wychodzącego 5. 3 pionowa wtyczka dla DMX512 B. Tryb/Ustawienia/Dół/Góra 1. Naciśnij przycisk mode ażeby wybrać żądane ustawienie: czarny, nieruchomy czerwony, nieruchomy zielony, nieruchomy żółty, nieruchomy niebieski, nieruchomy purpurowy, nieruchomy turkusowy, nieruchomy biały, zmiana koloru, slow flow 1(efekt powolnej dyfuzji koloru), slow flow 2, roll chase, roll chase 2, multi color, fast flow 1(efekt szybkiej zmiany koloru), fast flow 2, 2 color chase, 2 color flow, color fade (opcja blednięcia koloru), opcja auto run, system mode. 2. Naciśnij przycisk setup ażeby wybrać żądane ustawienie: R G B Wybierz opcję ściemniania R G B poprzez naciśnięcie przycisków UP lub DOWN. Szybkość wyświetlania: Częstotliwość błysków: 1-100Hz Rodzaj koloru: wybierz 2 COLOR FLOW lub 2 COLOR CHASE (zasięg:0-20) Czas jednostki: czas wyświetlania dla każdego typu wyświetlacza w trybie auto run Ustawianie adresu: [Yes]: Proszę ustawić sekwencyjne adresowanie dla wszystkich tub LED/paneli ściennych (resetowanie adresu podczas pierwszego uruchamiania, korekcja ustawień wartości ujemnych lub dodatnich wyświetlania) Adresowanie zostanie zapamiętane przez urządzenie. metoda ustawień adresowych dla podłączenia w kolejności pierwszy start - ustaw adres jako 1, następnie ustaw adres tuby LED/panelu ściennego metoda ustawień adresowych dla podłączenia grupowego Każdej grupie tub powinien być przydzielony osobny adres. Np.: 1 grupa: Ustaw adres startowy na 1 2 grupa: Ustaw wartość adresu startowego zgodnie z liczbą tub/paneli ściennych w pierwszej grupie 3 grupa: Ustaw wartość adresu startowego zgodnie z liczbą tub/paneli ściennych w pierwszej i drugiej grupie [No]: brak adresu Kanał DMX: [0]: brak kontroli DMX, kontrolowane za pomocą panelu [1-512]: kontrolowane za pomocą DMX, kanał startowy zgodnie z wartością 2

Urządzenie to posiada szeroką gamę zastosowań, np.: jak dekoracja scen, holów, klubów i jako zewnętrzna dekoracja budynków i nie tylko. A. Dane techniczne: 1. Waga: 1.14kg 2. Rozmiar: 210 125.2 44.

3 Liczba tub: ustawienie liczby tub/paneli ściennych obsługiwanych przez sterownik (1-1000szt., 1M/1szt.) Np.: Ustaw wartość adresu pierwszego sterownika jako 1 - zostaną dla niej zarezerwowane kanały od 1 do 4, następną wartość ustaw jako 2 - zostaną dla niej zarezerwowane kanały od 5 do Up: parametr dodatni 4. Down: parametr ujemny 5. Tryb RF/DMX a) Wprowadzanie trybu RF/DMX z sygnałem DMX i odbieranie sygnału DMX 4 kanałów. Dostosuj adres początkowy (1-512) poprzez naciśnięcie przycisków Up i Down. Kanał pierwszy (0~11) może kontrolować wyjście dla czerwonego, zielonego bądź niebieskiego koloru Następny kanał DMX kontroluje wyjście czerwonego koloru; Trzeci kanał DMX kontroluje wyjście zielonego koloru; Czwarty kanał DMX kontroluje wyjście niebieskiego koloru; 3

Up: parametr dodatni 4. Down: parametr ujemny 5. Tryb RF/DMX a) Wprowadzanie trybu RF/DMX z sygnałem DMX i odbieranie sygnału DMX 4 kanałów.

4 Pierwszy kanał (12-255) może kontrolować 20 pozycji tak jak zostało to przedstawione poniżej : czarny : SLOW FLOW 2 (efekt powolnej dyfuzji koloru) 24-35: czerwony : ROLL CHASE : zielony : ROLL CHASE : żółty : MULTI COLOR 60-71: niebieski : FAST FLOW 1 (efekt szybkiej dyfuzji koloru) 72-83: purpurowy : FAST FLOW : turkusowy : 2 COLOR CHASE : biały : 2 COLOR FLOW : zmiana koloru : COLOR FADE (opcja blednięcia koloru) : SLOW FLOW : AUTO RUN (powolna zmiana koloru) Drugi kanał DMX (0-255) kontroluje szybkość 0: 1 krok/min. 255: 100 kroków/sec. Trzeci kanał DMX (0-255) kontroluje częstotliwość błysków 0: 1 Hz 255: 20 Hz Czwarty kanał DMX (0-255) odpowiada za konfiguracje 2 color flow (efekt dyfuzji dwóch kolorów) lub 2 color chase (efekt zmiany dwóch kolorów następujących po sobie) 0-11: czerwony + zielony : żółty + niebieski 12-23: czerwony + żółty : żółty + purpurowy 24-35: czerwony + niebieski : żółty + turkusowy 36-47: czerwony + purpurowy : żółty + biały 48-59: czerwony + turkusowy : niebieski + purpurowy 60-71: czerwony + biały : niebieski + turkusowy 72-83: zielony + żółty : niebieski + biały 84-95: zielony + niebieski : purpurowy + turkusowy : zielony + purpurowy : purpurowy + biały : zielony + turkusowy : turkusowy + biały 4

180-191: FAST FLOW 1 (efekt szybkiej dyfuzji koloru) 72-83: purpurowy 192-203: FAST FLOW 2 84-95: turkusowy 204-215: 2 COLOR CHASE 96-107: biały 216-227: 2 COLOR FLOW 108-119: zmiana koloru 228-239:

5 : zielony + biały Sterownik DMX Tuby świetlnej b) Wprowadzanie trybu DMX bez sygnału DMX. Sterowanie w trybie bezprzewodowym. Funkcje klawiszy opisane są poniżej: A: 20 typów wyświetlacza 1: czarny 11: SLOW FLOW (powolna zmiana koloru) 2: czerwony 12: ROLL CHASE 1 3: zielony 13: ROLL CHASE 2 4: żółty 14: MULTI COLOR 5: niebieski 15: FAST FLOW (efekt szybkiej dyfuzji koloru) 6: purpurowy 16: FAST FLOW 2 7: turkusowy 17: 2 COLOR CHASE(efekt zmiany dwóch kolorów następujących po sobie) 8: biały 18: 2 COLOR FLOW 9: Zmiana koloru 19: COLOR FADE (opcja blednięcia koloru) 10: SLOW FLOW 20: AUTO RUN B: Kontrolowanie szybkości 5 różnych ustawień C: Kontrolowanie częstotliwości błysków 5 różnych ustawień szybkości błysków D: Wybierz 2 color flow lub 2 color chase 1: czerwony + zielony 12: żółty + niebieski 2: czerwony + żółty 13: żółty + purpurowy 3: czerwony + niebieski 14: żółty + turkusowy 4: czerwony + purpurowy 15: żółty + biały 5: czerwony + turkusowy 16: niebieski + purpurowy 6: czerwony + biały 17: niebieski + turkusowy 7: zielony + żółty 18: niebieski + biały 8: zielony + niebieski 19: purpurowy + turkusowy 9: zielony + purpurowy 20: purpurowy + biały 10: zielony + turkusowy 21: turkusowy + biały 11: zielony + biały B. Przyciski sterujące widok konsoli sterującej z przodu 5

niebieski 15: FAST FLOW (efekt szybkiej dyfuzji koloru) 6: purpurowy 16: FAST FLOW 2 7: turkusowy 17: 2 COLOR CHASE(efekt zmiany dwóch kolorów następujących po sobie) 8: biały 18: 2 COLOR FLOW 9:

6 Widok konsoli sterującej z tyłu A) włącznik zasilania B) - Minus C) + Plus D) ustawianie funkcji 6

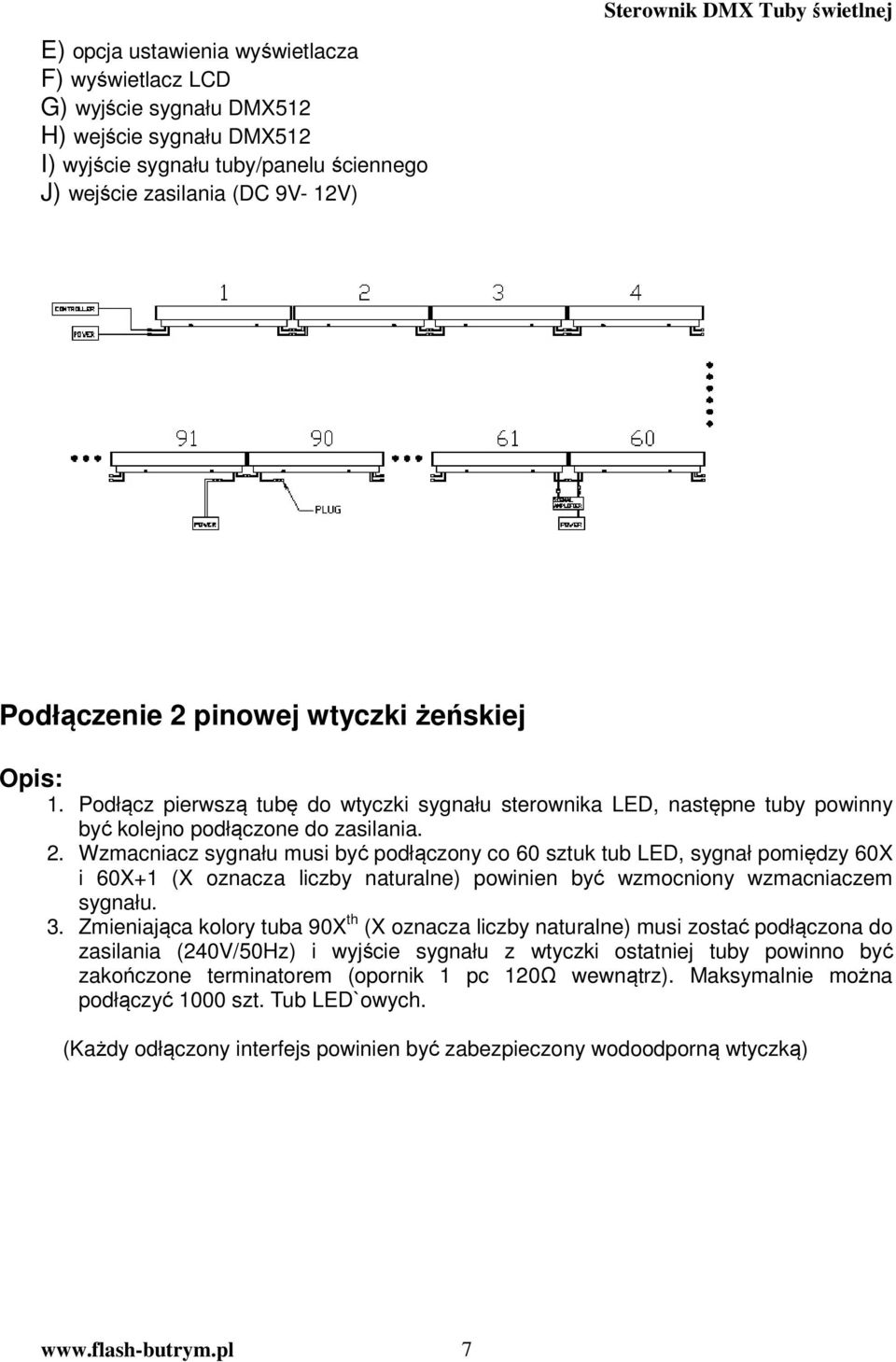

7 E) opcja ustawienia wyświetlacza F) wyświetlacz LCD G) wyjście sygnału DMX512 H) wejście sygnału DMX512 I) wyjście sygnału tuby/panelu ściennego J) wejście zasilania (DC 9V- 12V) Podłączenie 2 pinowej wtyczki żeńskiej Opis: 1. Podłącz pierwszą tubę do wtyczki sygnału sterownika LED, następne tuby powinny być kolejno podłączone do zasilania. 2. Wzmacniacz sygnału musi być podłączony co 60 sztuk tub LED, sygnał pomiędzy 60X i 60X+1 (X oznacza liczby naturalne) powinien być wzmocniony wzmacniaczem sygnału. 3. Zmieniająca kolory tuba 90X th (X oznacza liczby naturalne) musi zostać podłączona do zasilania (240V/50Hz) i wyjście sygnału z wtyczki ostatniej tuby powinno być zakończone terminatorem (opornik 1 pc 120Ω wewnątrz). Maksymalnie można podłączyć 1000 szt. Tub LED`owych. (Każdy odłączony interfejs powinien być zabezpieczony wodoodporną wtyczką) 7

Wzmacniacz sygnału musi być podłączony co 60 sztuk tub LED, sygnał pomiędzy 60X i 60X+1 (X oznacza liczby naturalne) powinien być wzmocniony wzmacniaczem sygnału. 3.
