NOWA OPRAWA OŚWIETLENIOWA LED TYPU HIGHBAY I-VALO XENRE

Transkrypt

1 NOWA OPRAWA OŚWIETLENIOWA LED TYPU HIGHBAY I-VALO XENRE

2 I-VALO XENRE Źródło światła Klasa Ta Moc pobierana Strumień świetlny Temperatura barwowa Elipsa MacAdama Sprawność oprawy oświetleniowej Stopień ochrony Rozsył światła Materiał osłony Materiał korpusu Podłączenie Sterowanie Częstotliwość Napięcie Współczynnik sprawności Masa LED, COB firmy CREE Od -40 C do +60 C (zależy od modelu) 118 W, 143 W, 175 W, 205 W lub 243 W lm (zależy od modelu) 4000 K 3 SDCM Maks. 145 lm/w I-VALO GWARANTUJE PARAMETRY DZIAŁANIA W PODANYM ZAKRESIE TEMPERATURY OTOCZENIA! IP66 (z filtrem PTFE), IP64 (z innymi filtrami I-Valo) Średnio szeroki, szeroki Bezpieczne szkło hartowane lub poliwęglan (PC) Odlewane aluminium powlekane poliestrem, ożebrowana rama wykonana z powlekanej blachy Kabel 1,5 m z wtyczką lub kabel 4,0 m DALI lub WŁ./WYŁ. 0/50/60 Hz V 0,88/0,95/0,96/0,935/0.97 (zależy od modelu) ~ 8 kg L70/B50 Ta 60 C IP K D RAL IK08 Ra80 3 SDCM 7047 godzin 2 Oprawy oświetleniowe XENRE

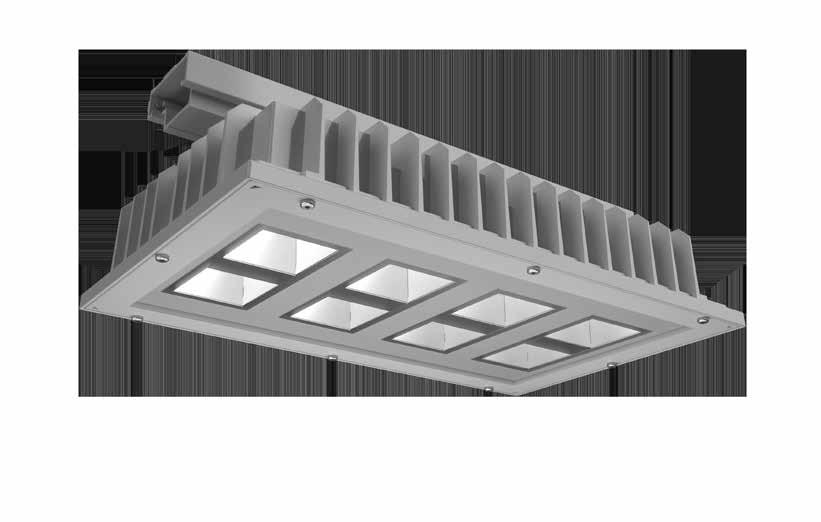

3 Wytrzymała, najwyższej jakości oprawa oświetleniowa LED do montażu na dużej wysokości I-Valo specjalizuje się w projektowaniu i produkcji opraw oświetleniowych odpornych na wymagające warunki przemysłowe. Oprawa oświetleniowa typu highbay XENRE LED nadaje się do wysokich przestrzeni przemysłowych, w których wymaga się szczególnie dużej trwałości opraw. Typowe miejsca instalacji opraw XENRE to warsztaty, papiernie i celulozownie, tartaki, zakłady przetwórstwa drewna, magazyny itp. Dzięki poliwęglanowej pokrywie oprawy XENRE można także stosować np. w zakładach spożywczych. Oprawa oświetleniowa LED do montażu na dużej wysokości 3

4 Opcjonalne wyposażenie produktu Oprawa oświetleniowa XENRE jest dostępna z różnymi pokrywami, różnymi wspornikami montażowymi oraz z kilkoma różnymi filtrami. Swobodny dobór wykonań z tej rodziny opraw oświetleniowych umożliwia stworzenie rozwiązania dla różnych warunków otoczenia. Pokrywa: szkło, poliwęglan, akryl. Wsporniki montażowe: szyna montażowa do jednej oprawy, szyna montażowa do dwóch opraw, wspornik ścienny. Filtry: filtr PTFE, filtr przeciwpyłowy, filtr podwójny z tworzywa sztucznego, filtr podwójny metalowy, filtr amoniaku. Rozsył światła: średnio szeroki, szeroki. Oprawa oświetleniowa LED do montażu na dużej wysokości 4

5 Rozsył światła ŚREDNIO SZEROKI (OSŁONA ZE SZKŁA) SZEROKI (OSŁONA ZE SZKŁA) Oprawa oświetleniowa LED do montażu na dużej wysokości 5

6 Technika filtrowania I-VALO Podobnie jak wszystkie oprawy oświetleniowe I-Valo modele XENRE także wykorzystują technikę filtrowania I-VALO, gwarantującą długi czas działania produktu przez oczyszczanie powietrza wpływającego do wnętrza oprawy w celu wyrównania ciśnienia. Dzięki temu wewnętrzne części opraw są stale czyste, a oprawa oświetleniowa zachowuje jasność nawet w trudnych warunkach. Oprócz małego filtra PTFE oprawa XENRE może być także wyposażona w większe filtry z większymi powierzchniami filtrowania. Filtry podwójne I-VALO (filtr przeciwpyłowy + filtr węglowy) skutecznie odfiltrowują z powietrza groźne pary i korozyjne gazy. Dostępny jest także specjalny filtr amoniaku, używany np. w schroniskach dla zwierząt i oczyszczalniach ścieków. IP66 z filtrem PTFE Oprawa oświetleniowa nadaje się do montażu wewnątrz i na zewnątrz budynków. Możliwa jest wymiana większych filtrów (IP64), używanych w bardziej wymagającym otoczeniu z większą ilością zanieczyszczeń w powietrzu. Filtry te można zmieniać zależnie od zaleceń dotyczących konserwacji, dzięki czemu oprawy zachowują sprawność i jasność w długim okresie użytkowania. 6 Oprawy oświetleniowe XENRE

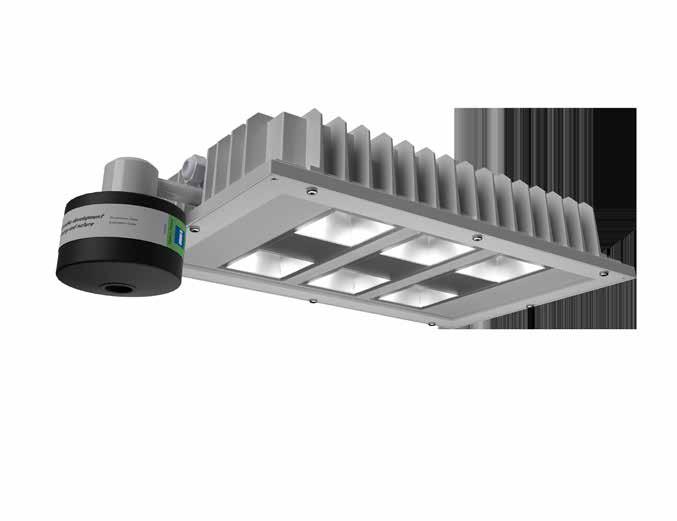

7 Filtr dwufunkcyjny z tworzywa sztucznego, IP64 Metalowy filtr dwufunkcyjny, IP64 Filtr przeciwpyłowy, IP64 Uwaga: Dostępne również z filtrem do amoniaku Oprawa oświetleniowa LED do montażu na dużej wysokości 7

8 Numery produktów ROZSYŁ ŚWIATŁA ŚREDNIO SZEROKI Nr produktu Podłączenie Moc pobierana Numery artykułów z filtrem PTFE i bezpiecznym szkłem hartowanym Klasa Ta Strumień świetlny Sterowanie Rozsył światła XE80-M000-CB Kabel 1,5 m z wtyczką 243W -40ºC...+40ºC lm WŁ./WYŁ. Średnio szeroki XE80-M000-DJ4 Kabel 4,0 m 243W -40ºC...+40ºC 31,400 lm DALI Średnio szeroki XE82-M000-CB Kabel 1,5 m z wtyczką 175W -40ºC...+50ºC 24,200 lm WŁ./WYŁ. Średnio szeroki XE82-M000-DJ4 Kabel 4,0 m 175W -40ºC...+50ºC 24,200 lm DALI Średnio szeroki XE84-M000-CB Kabel 1,5 m z wtyczką 118W -40ºC...+60ºC 17,100 lm WŁ./WYŁ. Średnio szeroki XE84-M000-DJ4 Kabel 4,0 m 118W -40ºC...+60ºC 17,100 lm DALI Średnio szeroki Numery artykułów z filtrem podwójnego efektu z plastikową obudową i hartowanego szkła bezpiecznego XE80-M001-CB Kabel 1,5 m z wtyczką 243W -40ºC...+40ºC 31,400 lm WŁ./WYŁ. Średnio szeroki XE80-M001-DJ4 Kabel 4,0 m 243W -40ºC...+40ºC 31,400 lm DALI Średnio szeroki XE82-M001-CB Kabel 1,5 m z wtyczką 175W -40ºC...+50ºC 24,200 lm WŁ./WYŁ. Średnio szeroki XE82-M001-DJ4 Kabel 4,0 m 175W -40ºC...+50ºC 24,200 lm DALI Średnio szeroki XE84-M001-CB Kabel 1,5 m z wtyczką 118W -40ºC...+60ºC 17,100 lm WŁ./WYŁ. Średnio szeroki XE84-M001-DJ4 Kabel 4,0 m 118W -40ºC...+60ºC 17,100 lm DALI Średnio szeroki Numery artykułów z filtrem podwójnego efektu z obudową metalową i hartowanym szkłem bezpiecznym XE80-M002-CB Kabel 1,5 m z wtyczką 243W -40ºC...+40ºC 31,400 lm WŁ./WYŁ. Średnio szeroki XE80-M002-DJ4 Kabel 4,0 m 243W -40ºC...+40ºC 31,400 lm DALI Średnio szeroki XE82-M002-CB Kabel 1,5 m z wtyczką 175W -40ºC...+50ºC 24,200 lm WŁ./WYŁ. Średnio szeroki XE82-M002-DJ4 Kabel 4,0 m 175W -40ºC...+50ºC 24,200 lm DALI Średnio szeroki XE84-M002-CB Kabel 1,5 m z wtyczką 118W -40ºC...+60ºC 17,100 lm WŁ./WYŁ. Średnio szeroki XE84-M002-DJ4 Kabel 4,0 m 118W -40ºC...+60ºC 17,100 lm DALI Średnio szeroki Numery artykułów z filtrem przeciwpyłowym i bezpiecznym szkłem hartowanym XE80-M003-CB Kabel 1,5 m z wtyczką 243W -40ºC...+40ºC 31,400 lm WŁ./WYŁ. Średnio szeroki XE80-M003-DJ4 Kabel 4,0 m 243W -40ºC...+40ºC 31,400 lm DALI Średnio szeroki XE82-M003-CB Kabel 1,5 m z wtyczką 175W -40ºC...+50ºC 24,200 lm WŁ./WYŁ. Średnio szeroki XE82-M003-DJ4 Kabel 4,0 m 175W -40ºC...+50ºC 24,200 lm DALI Średnio szeroki XE84-M003-CB Kabel 1,5 m z wtyczką 118W -40ºC...+60ºC 17,100 lm WŁ./WYŁ. Średnio szeroki XE84-M003-DJ4 Kabel 4,0 m 118W -40ºC...+60ºC 17,100 lm DALI Średnio szeroki Oprawa oświetleniowa LED do montażu na dużej wysokości 8

9 Numery produktów Nr produktu Podłączenie Moc pobierana Numery artykułów z filtrem PTFE i bezpiecznym szkłem hartowanym Klasa Ta Strumień świetlny SZEROKI ROZSYŁ ŚWIATŁA Sterowanie XE60-X000-CB Kabel 1,5 m z wtyczką 205W -40ºC...+40ºC 26,700 lm WŁ./WYŁ. Szeroki XE60-X000-DJ4 Kabel 4,0 m 205W -40ºC...+40ºC 26,700 lm DALI Szeroki XE62-X000-CB Kabel 1,5 m z wtyczką 143W -40ºC...+50ºC 19,200 lm WŁ./WYŁ. Szeroki XE62-X000-DJ4 Kabel 4,0 m 143W -40ºC...+50ºC 19,200 lm DALI Szeroki Numery artykułów z filtrem podwójnego efektu z plastikową obudową i hartowanego szkła bezpiecznego XE60-X001-CB Kabel 1,5 m z wtyczką 205W -40ºC...+40ºC 26,700 lm WŁ./WYŁ. Szeroki XE60-X001-DJ4 Kabel 4,0 m 205W -40ºC...+40ºC 26,700 lm DALI Szeroki XE62-X001-CB Kabel 1,5 m z wtyczką 143W -40ºC...+50ºC 19,200 lm WŁ./WYŁ. Szeroki XE62-X001-DJ4 Kabel 4,0 m 143W -40ºC...+50ºC 19,200 lm DALI Szeroki Numery artykułów z filtrem podwójnego efektu z obudową metalową i hartowanym szkłem bezpiecznym XE60X002CB Kabel 1,5 m z wtyczką 205W -40ºC...+40ºC 26,700 lm WŁ./WYŁ. Szeroki XE60X002DJ4 Kabel 4,0 m 205W -40ºC...+40ºC 26,700 lm DALI Szeroki XE62X002CB Kabel 1,5 m z wtyczką 143W -40ºC...+50ºC 19,200 lm WŁ./WYŁ. Szeroki XE62X002DJ4 Kabel 4,0 m 143W -40ºC...+50ºC 19,200 lm DALI Szeroki Numery artykułów z filtrem przeciwpyłowym i bezpiecznym szkłem hartowanym XE60X003CB Kabel 1,5 m z wtyczką 205W -40ºC...+40ºC 26,700 lm WŁ./WYŁ. Szeroki XE60X003DJ4 Kabel 4,0 m 205W -40ºC...+40ºC 26,700 lm DALI Szeroki XE62X003CB Kabel 1,5 m z wtyczką 143W -40ºC...+50ºC 19,200 lm WŁ./WYŁ. Szeroki XE62X003DJ4 Kabel 4,0 m 143W -40ºC...+50ºC 19,200 lm DALI Szeroki Rozsył światła OPRAWA OŚWIETLENIOWA LICZBA OPRAW NA WYŁĄCZNIK B10 A B16 A C10 A C16 A XE80,82,84,60* XE62** Prąd rozruchu Iszczyt (A) Δt przy Iszczyt = 50% (s): *2x (60 A 200 μs) ** 60 A 200 μs Oprawa oświetleniowa LED do montażu na dużej wysokości 9

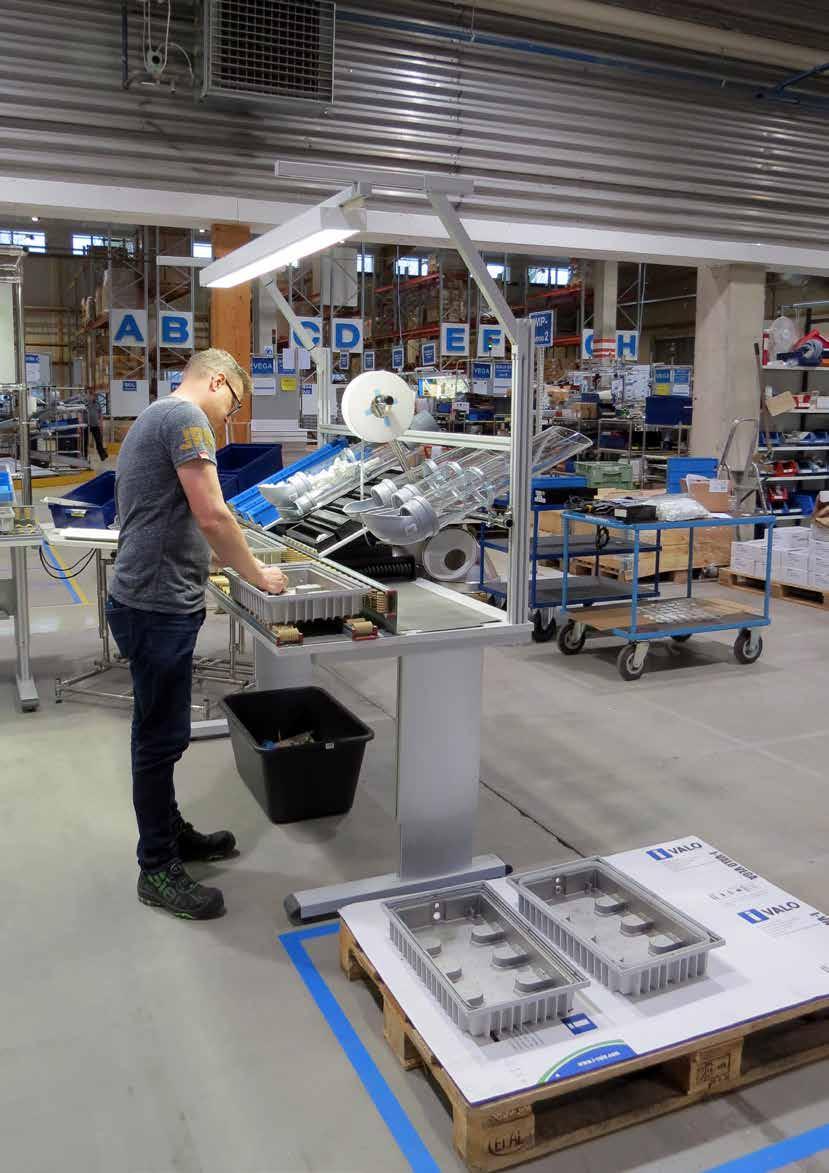

10 JAKOŚĆ I-VALO NAJLEPSZE ROZWIĄZANIE NA RYNKU Produkty wykonane z najwyższej jakości elementów. Wysokiej klasy wykończenie montaż w Finlandii zgodnie z najlepszymi standardami. Długi czas działania produktu uznana technika FILTROWANIA I-VALO zapewnia, że jasność nie zmienia się mimo upływu czasu. Długi okres użytkowania, efektywność energetyczna oraz wytrzymałość mechaniczna oprawy przekładają się na niskie koszty eksploatacji. Różne sposoby montażu dzięki szerokiej gamie wsporników montażowych 10 Oprawy oświetleniowe XENRE

11 XENRE WSPORNIKI INSTALACYJNE (ZAMAWIANE OSOBNO) Nr produktu Wspornik X100 Szyna montażowa do jednej oprawy oświetleniowej XENRE X101 Adapter do szyny montażowej oprawy Horizonatal / Regular (krótki) X110 Wspornik ścienny X111 Uchwyt rurowy X Zawieszenie 1000mm X113 Wspornik zawieszenia X120 Wspornik naświetlaczowy bez płyty podstawy X121 Wspornik naświetlaczowy z podstawą X122 Wspornik naświetlaczowy z podstawą i tłumikiem drgań X123 Wspornik naświetlaczowy z mocowaniem do rury X200 Szyna montażowa do dwóch opraw oświetleniowych XENRE X201 Adapter do szyny montażowej oprawy Horizonatal / Regular (długi) Do wymienionych poniżej wsporników wymagana jest też szyna X100 albo X Łańcuchy do podwieszania 6060 Wspornik ścienny 6079 Zacisk linowy Oprawa oświetleniowa LED do montażu na dużej wysokości 11

12 Wykonanie NAJWYŻSZY POZIOM OPTYKI I DOSKONAŁE ZAPOBIEGANIE OLŚNIENIU > Równomierny rozsył światła dzięki symetrycznym odbłyśnikom wykonanym z półmatowego metalizowanego aluminium. > Optymalna lokalizacja układów COB ogranicza do minimum olśnienie. > Doskonałe rozwiązanie do montażu na dużej wysokości. WYSOKIEJ JAKOŚCI USZCZELKI Z TPE > Materiał uszczelniający o dobrej odporności chemicznej. > Szczelna oprawa oświetleniowa ze skutecznym filtrowaniem (IP66 z filtrem PTFE). > Wewnętrzne części oprawy są stale czyste, a delikatne układy LED pozostają nienaruszone. DOSKONAŁE, WYSOKIEJ JAKOŚCI DIODY LED TYPU COB > Używane są diody LED dobrego sortu. > Stabilne i jednorodne światło z układów LED tylko minimalne odchylenia parametrów między układami. RÓŻNE POKRYWY DO WYBORU > Dostępna pokrywa z bezpiecznego szkła hartowanego lub poliwęglanu (PC). > Możliwość doboru zależnie od warunków otoczenia. 12 Oprawy oświetleniowe XENRE

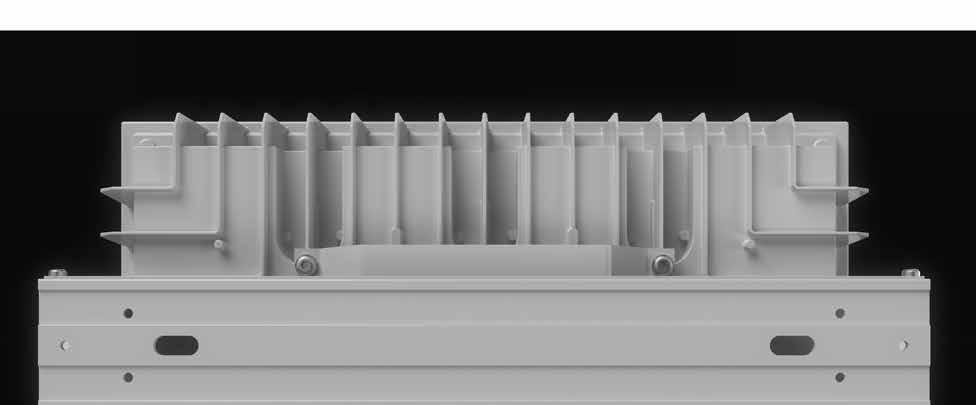

13 Najwyższa fińska jakość WYTRZYMAŁA KONSTRUKCJA > Korpus oprawy oświetleniowej z aluminium odlewanego ciśnieniowo. > Śruby ze stali nierdzewnej. > Doskonała wytrzymałość mechaniczna. POLIESTROWE WYKOŃCZENIE > Skutecznie zabezpiecza oprawę przed korozją. > System powłoki malarskiej firmy I-Valo ma kategorię korozyjności C4 (według normy ISO ). > Gładką powierzchnię łatwiej się czyści. > Większa odporność na promieniowanie UV. EFEKTYWNE CHŁODZENIE > Przemyślana konstrukcja bez szczelin, w których gromadzi się kurz. > Dobry przepływ powietrza między oprawą a wspornikiem. WYTRZYMAŁY I STABILNY WSPORNIK MONTAŻOWY (zamawiane osobno) > Taki sam typ wspornika, jaki jest używany z tradycyjnymi oprawami oświetleniowymi typu highbay I-VALO REGULAR oraz HORIZONTAL/SUPER, czego zalety ujawniają się, gdy po remoncie mają zostać zachowane punkty mocowania istniejących opraw. > Wysokiej jakości materiał i wykończenie takie same jak oprawy oświetleniowej. TECHNIKA FILTROWANIA I-VALO > Możliwość doboru zależnie od wymagań w konkretnym zastosowaniu. > Równoważy ciśnienie i przepływ powietrza. > Utrzymuje w czystości wnętrze oprawy oświetleniowej. > ZAPEWNIA DŁUGI CZAS DZIAŁANIA PRODUKTU. Oprawa oświetleniowa LED do montażu na dużej wysokości 13

14 Wymiary I-VALO XENRE + SZYNA MONTAŻOWA X I-VALO XENRE + WSPORNIK ŚCIENNY X110 Kąty nachylenia 0 /25 / Oprawy oświetleniowe XENRE

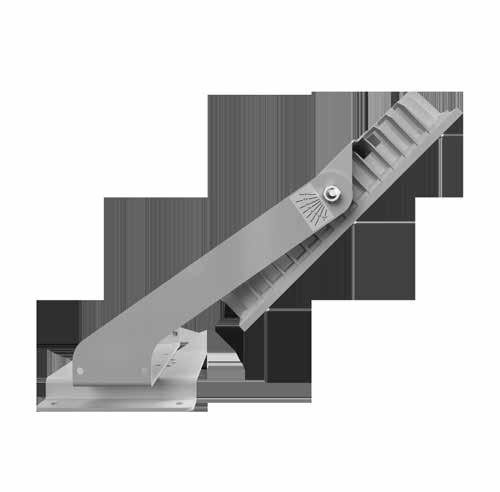

15 I-VALO XENRE + X121 UCHWYT NAŚWIETLACZOWY Bezstopniowa regulacja kąta Patrz strona 11 dla innych wersji I-VALO XENRE + FILTR Z PODWÓJNYM EFEKTEM max max. 165 Oprawa oświetleniowa LED do montażu na dużej wysokości 15

16 14500 Iittala, FINLANDIA Puh (0)
