1 WKRĘTY I ŁĄCZNIKI DO STOLARKI OTWOROWEJ 2017

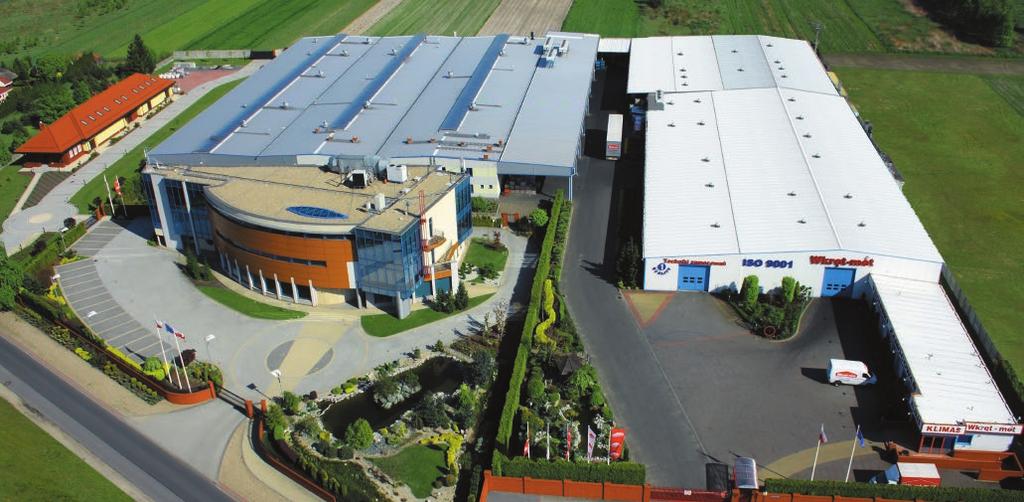

2 Zakład produkcyjny nr 1 - powierzchnia m 2 Największy polski producent technik zamocowań Klimas Wkręt-met to największy producent wysokiej jakości technik zamocowań w Polsce i w Europie Środkowo Wschodniej. Od wielu lat wyznacza standardy w dziedzinie technik zamocowań. Firma ma w swojej ofercie m.in. wkręty do mocowania w elementach PCV, łączniki do montażu okien i drzwi, kołki ramowe i rozporowe, łączniki do izolacji termicznych będące istotnym elementem domów pasywnych, wkręty hartowane i ciesielskie do drewna, wkręty samowiercące i samogwintujące do blach i pokryć dachowych, kotwy mechaniczne i chemiczne, śruby i wkręty metryczne, zamocowania do technologii gipsowo-kartonowych. Klimas Wkręt-met dostarcza swoje produkty do ponad 50 krajów. Rozpoczęcie działalności firmy Wkręt-met datuje się na rok Powstała ona jako kontynuacja działań rodzinnej firmy, zajmującej się produkcją elementów z tworzyw sztucznych. Początkowo był to zakład mieszczący się na 300 m 2, z kilkoma maszynami produkcyjnymi oraz niewielkim zapleczem magazynowym. Od tego czasu wiele się zmieniło. W sumie, na dzień dzisiejszy, powierzchnia produkcyjna Wkręt-met to ponad m 2 w tym kilka hal produkcyjnych i magazyn centralny wysokiego składowania z ponad miejscami paletowymi. Powierzchnie przeznaczone pod kolejne inwestycje to aż m 2! Jako pierwsza polska firma otrzymała w 2005 roku europejską aprobatę techniczną na wyroby budowlane. Dzisiaj może się poszczycić ponad 20 takimi aprobatami. Pozostałe produkty posiadają aprobaty krajowe. Certyfikaty te, potwierdzone badaniami przez polskie i niemieckie instytuty, dowodzą najwyższej jakości oferowanych produktów. Zakład produkcyjny nr 2 oraz magazyn centralny - powierzchnia m 2

3 Własne zaplecze produkcyjne duże moce przerobowe Niezależna produkcja to ciągły rozwój i rozbudowa parku technologicznego. Obecnie Wkręt-met wyposażony jest miedzy innymi: w ponad 100 wtryskarek, 200 pras i walcarek (także z możliwością produkcji śrub metrycznych nawet w klasie 10.9 i 12.9 a także wkręty ze stali A2 i A4) nowoczesną narzędziownię z zaawansowanymi centrami obróbczymi, nowoczesny dział kontroli jakości, Zaplecze produkcyjne sprawia, że jesteśmy niezależni na każdym etapie produkcyjnym. Własna produkcja połączona z mocami przerobowymi i kontrolą jakości daje produkty jakich wymaga rynek. Własna kontrola jakości sprawia, że produkt jest powtarzalny i spełnia krytyczne wymogi podczas jego stosowania Hala produkcyjna - ponad 200 pras i walcarek. Produkty na zamówienie Jako firma produkcyjna posiadająca bogate doświadczenie i własne zaplecze produkcyjne Wkręt-met dostarcza produkty na indywidualne zamówienia i potrzeby Klientów. Nasza usługa jest kompleksowa począwszy od projektu, poprzez produkcję, kontrolę jakości oraz pakowanie pod indywidualne potrzeby klientów. Hala produkcyjna - prasy wielooperacyjne. Hala produkcyjna - dział wtryskarek. Hala produkcyjna - dział wtryskarek, ponad 100 nowoczesnych maszyn

4 PRODUKUJEMY Proces produkcyjny wyrobów metalowych 1300 TON WYROBÓW METALOWYCH najwyższej jakości materiał z hut europejskich, różne rodzaje stali (niskowęglowa, nierdzewna A2 AISI 304, kwasodoporna A4 AISI 316, stal do obróbki cieplnej), własny wydział badań i rozwoju produktu, rozbudowany park maszynowy, hartowanie (obróbka cieplna), nakładanie powłok ochronnych zabezpieczających przed korozją - ocynk galwaniczny lub powłoka ceramiczna możliwość malowania łbów i podkładek wg palety RAL, różnorodność rozwiązań - dopasowanie do materiału montowanego i podkładu, możliwość produkcji śrub w klasie 10.9 i 12.9, kontrola jakości na każdym etapie produkcji, aprobaty techniczne polskie i europejskie PRZETWARZANYCH MIESIĘCZNIE PROJEKTOWANIE PROCES PRODUKCYJNY WYROBÓW METALOWYCH GALWANIZERNIA I LAKIERNIA PRASY I WALCARKI HARTOWNIA

5 OD POCZĄTKU DO KOŃCA EKSPORTUJEMY DO PONAD 50 KRAJÓW PAKOWANIE MAGAZYNOWANIE MIEJSC PALETOWYCH SPEDYCJA 100-procentowa kontrola wkrętów Spektrometr fluorescencji rentgenowskiej X-RAY Kontrola charakterystyk pomiarowych Badanie twardości mikrotwardościomierz Vickersa KONTROLA JAKOŚCI NA KAŻDYM ETAPIE PRODUKCJI

6 PRODUKUJEMY Proces produkcyjny wyrobów z tworzywa najwyższej jakości materiał produkcyjny, poliamid, polietylen, polipropylen, kondycjonowanie wyrobów z poliamidów - gwarantuje odpowiednią jego elastyczność, szeroki wachlarz produktów z uniwersalnym lub specjalistycznym zastosowaniem, własna produkcja na najwyższej jakości wtryskarkach hybrydowych z robotami, proces automatycznego pakowania: od kartonu/blistra do zafoliowania palety, 700 TON TWORZYWA PRZETWARZANEGO MIESIĘCZNIE PROJEKTOWANIE PROCES PRODUKCYJNY WYROBÓW Z TWORZYWA WTRYSKARKI OBRABIARKI CNC WTRYSKARKI

7 OD POCZĄTKU DO KOŃCA EKSPORTUJEMY DO PONAD 50 KRAJÓW PAKOWANIE MAGAZYNOWANIE MIEJSC PALETOWYCH SPEDYCJA Badanie na obciążenie osiowe Badanie nośności łącznika - maszyna wytrzymałościowa Badanie nośności łącznika - tester zamocowań Kontrola charakterystyk pomiarowych KONTROLA JAKOŚCI NA KAŻDYM ETAPIE PRODUKCJI

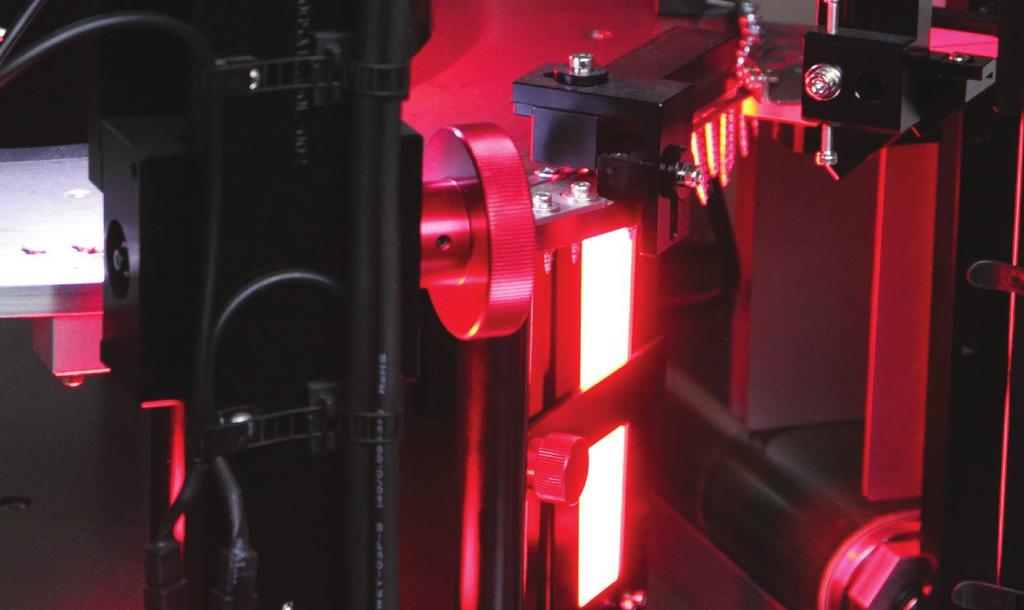

8 KONTROLUJEMY procentowa kontrola wkrętów! MIKROSKOP POMIAROWY SPEKTROMETR X-RAY KOMORA SOLNA Park maszynowy firmy Klimas Wkręt-met poszerzył się również o urządzenia do 100-procentowej kontroli (selekcji) wkrętów. Nowe urządzenie optyczne umożliwia sprawdzenie całej partii produktu po jego wyprodukowaniu a jeszcze przed spakowaniem. Sprawdzane są takie parametry jak m.in.: długość, średnica rdzenia, średnica gwintu, rozmiar łba, wykonanie gniazda, skok i długość gwintu, wiertło i inne. Wkręty, które pomyślnie przejdą kontrolę, wysyłane są do spakowania, natomiast te, w których wykryto niezgodności z normą odrzucane. Firma Klimas Wkręt-met jest ukierunkowana na ciągłe doskonalenie swoich procesów kontroli produktu na każdym etapie produkcji. Chcemy zapewnić naszym Klientom obsługę najwyższej jakości. Aby ten kierunek trwale utrzymać firma wprowadziła System Zarządzania Jakością, uzyskała i od lat utrzymuje certyfikat normy ISO 9001:2008. Wypełnianie wymogów normy jest nieustannie weryfikowane kontrolami wewnętrznymi i zewnętrznymi. Potwierdzają one wysoki poziom funkcjonowania firmy na wszystkich etapach jej działania. WZORCOWANIE SPRZĘTU KONTROLNO POMIAROWEGO

9 OD POCZĄTKU DO KOŃCA WYRYWANIE Z PODŁOŻA TESTOWANIE CZASU WKRĘCANIA BADANIE WYTRZYMAŁOŚCI Dbając o najwyższą jakość oferowanych produktów, uruchomiliśmy nowoczesne laboratorium kontroli jakości. Dzięki wyposażeniu w takie przyrządy jak spektrometr fluorescencji rentgenowskiej X-RAY, mikroskop pomiarowy, komora solna, maszyna wytrzymałościowa, mikrotwardościomierz Vickersa, twardościomierz Rockwella, przetworniki momentu obrotowego, permascope i wiele innych możemy sprawdzić m.in.: grubości powłoki cynkowej i lakierniczej, zbadać odporność powłoki ochronnej na warunki silnie korozyjne, zbadać twardość powierzchni i rdzenia wkręta, głębokość nawęglenia, obliczyć moment obrotowy potrzebny na wkręcenie wkręta, sprawdzić nośność charakterystyczną na wyrywanie, obliczyć sztywność talerzyka dociskowego, obliczyć czas potrzebny na wkręcenie wkręta samowiercącego i wiele innych. Czy jakość jest dla Ciebie ważna?...dla nas najważniejsza!

10 Spis treści Indeks produktów strona 10 PROGRAM PRODUKCJI Wkręty do produkcji stolarki otworowej Wkręty i łączniki do montażu stolarki otworowej 13 39

11 INDEKS PRODUKTÓW Nazwa produktu Typ Zdjęcie Str. 1 Wkręty z ryflami do okuć obwiedniowych, gniazdo PH WPCV-R 14 2 Wkręty bez ryfli do okuć obwiedniowych, gniazdo PH WPCV Wkręty samowiercące z ryflami do zawiasów i wzmocnień stalowych, gniazdo PH Wkręty samowiercące bez ryfli do zawiasów i wzmocnień stalowych, gniazdo PH WSPCV-R 18 WSPCV 20 5 Wkręty samowiercące z łbem walcowym, gniazdo PH WSWL Blachowkręty samogwintujące z łbem walcowym, gniazdo PH Blachowkręty samogwintujące z łbem walcowym, gniazdo TX BWL 23 WBWT 24 8 Wkręty podkładkowe samowiercące, gniazdo PH WSPC 25 9 Wkręty podkładkowe samogwintujące, gniazdo PH WPC Wkręty do prowadnic rolety-samogwintujący, gniazdo PH WRZP Wkręty do stolarki drewnianej z łbem stożkowym płaskim, gniazdo TX Wkręty hartowane do drewna z niepełnym gwintem i łbem stożkowym płaskim, gniazdo PZ Wkręty hartowane do drewna z niepełnym gwintem i łbem stożkowym płaskim, gniazdo TX Wkręty hartowane do drewna z pełnym gwintem i łbem stożkowym płaskim, gniazdo PZ Wkręty hartowane do drewna z pełnym gwintem i łbem stożkowym płaskim, gniazdo TX KMWHT 28 KDH/KMH 30 KDHT/KMHT 32 KDH/KMH 34 KDHT/KMHT 36 WKRĘTY I ŁĄCZNIKI DO MONTAŻU STOLARKI OTWOROWEJ - PROGRAM PRODUKCJI Nazwa produktu Typ Zdjęcie Str. 1 2 Wkręty hartowane samogwintujące z łbem stożkowym płaskim z gniazdem TX do montażu stolarki PCV Wkręty hartowane samogwintujące z łbem walcowym z gniazdem TX do montażu drewnianej stolarki budowlanej WHO 40 WHOW 42 3 Łączniki do montażu ościeżnic, gniazdo PZ LO 44 11

12

13 WKRĘTY I ŁĄCZNIKI DO STOLARKI OTWOROWEJ WKRĘTY DO PRODUKCJI STOLARKI OTWOROWEJ PROGRAM PRODUKCJI

14 WPCV-R Wkręty z ryflami do okuć obwiedniowych, gniazdo PH Opis Zastosowanie Rodzaj montażu Materiał Wkręt do mocowania okuć stalowych do kształtowników z PCV Wkręt nie wymaga wcześniejszego nawiercania. Stal węglowa ocynkowana galwanicznie Cechy i korzyści Cechowany łeb z gniazdem PH Idealny rozmiar łba oraz jakość wykonania gniazda gwarantują prawidłową współpracę z automatami do montażu wkrętów. Cechowanie literą "K" identyfikuje naszą firmę jako producenta wkrętów. BIAŁY Łeb stożkowy z ryflami hamującymi Wkręty posiadają żeberka do hamowania wkręta podczas ostatniej fazy montażu. ŻÓŁTY na zamówienie Prawidłowy skok i długość gwintu Odpowiednie wykonanie gwintu zapewnia prawidłowy montaż w ramach okiennych wykonanych z PCV. Ostry szpic Ostre zakończenie szpica ułatwia i przyspiesza montaż wkręta. Wkręty sprawdzone w 100%. Sprawdzane parametry to m.in.: długość, średnica rdzenia, średnica gwintu, rozmiar łba, wykonanie gniazda, skok i długość gwintu, wiertło i inne 14

15 WPCV-R Wkręty z ryflami do okuć obwiedniowych, gniazdo PH Jak czytać kod produktu? WPCV B R Typ wkręta Ocynk biały Ryfle pod łbem Średnica wkręta Długość wkręta Przykład montażu Ø4,0 Kod d w x L w [mm] D [mm] k [mm] PH Szt. WPCV-B-R ,0 x 16 7,3 2,4 PH WPCV-B-R ,0 x 20 7,3 2,4 PH WPCV-B-R ,0 x 25 7,3 2,4 PH WPCV-B-R ,0 x 30 7,3 2,4 PH WPCV-B-R ,0 x 35 7,3 2,4 PH WPCV-B-R ,0 x 40 7,3 2,4 PH WPCV-B-R ,0 x 45 7,3 2,4 PH WPCV-B-R ,0 x 50 7,3 2,4 PH WPCV-B-R ,0 x 55 7,3 2,4 PH

16 WPCV Wkręty bez ryfli do okuć obwiedniowych, gniazdo PH Opis Zastosowanie Wkręt do mocowania okuć stalowych do kształtowników z PCV Rodzaj montażu Wkręt nie wymaga wcześniejszego nawiercania. Materiał Stal węglowa ocynkowana galwanicznie Produkt na zamówienie. Cechy i korzyści BIAŁY ŻÓŁTY na zamówienie Cechowany łeb stożkowy z gniazdem PH Łeb stożkowy Prawidłowy skok i długość gwintu Idealny rozmiar łba oraz jakość wykonania gniazda gwarantują prawidłową współpracę z automatami do montażu wkrętów. Cechowanie literą "K" identyfikuje naszą firmę jako producenta wkrętów. Łeb stożkowy zapewnia odpowiednie zagłębienie się w mocowanym elemencie Odpowiednie wykonanie gwintu zapewnia prawidłowy montaż w ramach okiennych wykonanych z PCV. Ostry szpic Ostre zakończenie szpica ułatwia i przyspiesza montaż wkręta. Wkręty sprawdzone w 100%. Sprawdzane parametry to m.in.: długość, średnica rdzenia, średnica gwintu, rozmiar łba, wykonanie gniazda, skok i długość gwintu, wiertło i inne 16

17 WPCV Wkręty bez ryfli do okuć obwiedniowych, gniazdo PH Jak czytać kod produktu? WPCV B Typ wkręta Ocynk biały Średnica wkręta Długość wkręta Przykład montażu Ø4,0 Kod d w x L w [mm] D [mm] k [mm] PH Szt. WPCV-B ,0 x 16 7,3 2,4 PH WPCV-B ,0 x 20 7,3 2,4 PH WPCV-B ,0 x 25 7,3 2,4 PH WPCV-B ,0 x 30 7,3 2,4 PH WPCV-B ,0 x 35 7,3 2,4 PH WPCV-B ,0 x 40 7,3 2,4 PH WPCV-B ,0 x 45 7,3 2,4 PH WPCV-B ,0 x 50 7,3 2,4 PH WPCV-B ,0 x 55 7,3 2,4 PH Wszystkie pozycje na zamówienie 17

18 WSPCV-R Wkręty samowiercące z ryflami do zawiasów i wzmocnień stalowych, gniazdo PH Opis Zastosowanie Wkręt do łączenia kształtowników okiennych tworzywowych ze stalowymi elementami wzmacniającymi o gr. do 2mm. Rodzaj montażu Wkręt nie wymaga wcześniejszego nawiercania. Materiał Stal węglowa ocynkowana galwanicznie Produkt na zamówienie. Cechy i korzyści AT /2013 BIAŁY Cechowany łeb z gniazdem PH Łeb stożkowy z ryflami hamującymi Idealny rozmiar łba oraz jakość wykonania gniazda gwarantują prawidłową współpracę z automatami do montażu wkrętów. Cechowanie literą "K" identyfikuje naszą firmę jako producenta wkrętów. Wkręty posiadają żeberka do hamowania wkręta podczas ostatniej fazy montażu. ŻÓŁTY na zamówienie Prawidłowy skok i długość gwintu Ostra końcówka samowiercąca Odpowiednie wykonanie gwintu zapewnia prawidłowe połączenie elementów PCV z el. stalowymi. Specjalna końcówka samowiercąca ułatwia i znacząco przyspiesza montaż w elementach stalowych. Wkręty sprawdzone w 100%. Sprawdzane parametry to m.in.: długość, średnica rdzenia, średnica gwintu, rozmiar łba, wykonanie gniazda, skok i długość gwintu, wiertło i inne 18

19 WSPCV-R Wkręty samowiercące z ryflami do zawiasów i wzmocnień stalowych, gniazdo PH Jak czytać kod produktu? WSPCV B R Typ wkręta Ocynk biały Ryfle pod łbem Średnica wkręta Długość wkręta Przykład montażu Ø3,9 Kod d w x L w [mm] D [mm] k [mm] PH Szt. WSPCV-B-R ,9 x 16 7,5 3 PH WSPCV-B-R ,9 x 19 7,5 3 PH WSPCV-B-R ,9 x 25 7,5 3 PH WSPCV-B-R ,9 x 32 7,5 3 PH WSPCV-B-R ,9 x 40 7,5 3 PH Wszystkie pozycje na zamówienie 19

20 WSPCV Wkręty samowiercące bez ryfli do zawiasów i wzmocnień stalowych, gniazdo PH Opis Zastosowanie Rodzaj montażu Materiał Wkręt do łączenia kształtowników okiennych tworzywowych ze stalowymi elementami wzmacniającymi o gr. do 2mm. Wkręt nie wymaga wcześniejszego nawiercania. Stal węglowa ocynkowana galwanicznie Cechy i korzyści Cechowany łeb z gniazdem PH Idealny rozmiar łba oraz jakość wykonania gniazda gwarantują prawidłową współpracę z automatami do montażu wkrętów. Cechowanie literą "K" identyfikuje naszą firmę jako producenta wkrętów. AT /2013 BIAŁY ŻÓŁTY na zamówienie Łeb stożkowy Prawidłowy skok i długość gwintu Ostra końcówka samowiercąca Łeb stożkowy zapewnia odpowiednie zagłębienie się w mocowanym elemencie. Odpowiednie wykonanie gwintu zapewnia prawidłowe połączenie elementów PCV z el. stalowymi. Specjalna końcówka samowiercąca ułatwia i znacząco przyspiesza montaż w elementach stalowych. Wkręty sprawdzone w 100%. Sprawdzane parametry to m.in.: długość, średnica rdzenia, średnica gwintu, rozmiar łba, wykonanie gniazda, skok i długość gwintu, wiertło i inne 20

21 WSPCV Wkręty samowiercące bez ryfli do zawiasów i wzmocnień stalowych, gniazdo PH Jak czytać kod produktu? WSPCV B Typ wkręta Ocynk biały Średnica wkręta Długość wkręta Przykład montażu Ø3,9 Kod d w x L w [mm] D [mm] k [mm] PH Szt. WSPCV-B ,9 x 16 7,5 3 PH WSPCV-B ,9 x 19 7,5 3 PH WSPCV-B ,9 x 25 7,5 3 PH WSPCV-B ,9 x 32 7,5 3 PH WSPCV-B ,9 x 40 7,5 3 PH

22 WSWL Wkręty samowiercące z łbem walcowym, gniazdo PH Opis Rodzaj montażu Wkręt nie wymaga wcześniejszego nawiercania. Materiał Stal węglowa ocynkowana galwanicznie Produkt na zamówienie. Cechy i korzyści BIAŁY Łeb walcowy z gniazdem PH Prawidłowy skok i długość gwintu Łeb walcowy zapewnia odpowiedni docisk elementu mocowanego. Ułatwieniem przy montażu jest najbardziej powszechne gniazdo typu PH. Odpowiednie wykonanie gwintu zapewnia prawidłowe połączenie elementów PCV z el. stalowymi. Ostra końcówka samowiercąca Specjalna końcówka samowiercąca ułatwia i znacząco przyspiesza montaż w elementach stalowych. Ø4,8 Kod d w x L w [mm] D [mm] k [mm] PH Szt. WSWL ,8 x 80 9,4 3,2 PH WSWL ,8 x 120 9,4 3,2 PH Wszystkie pozycje na zamówienie 22

23 BWL Blachowkręty samogwintujące z łbem walcowym, gniazdo PH Opis Rodzaj montażu Wkręt nie wymaga wcześniejszego nawiercania. Materiał Stal węglowa ocynkowana galwanicznie Produkt na zamówienie. Cechy i korzyści BIAŁY Łeb walcowy z gniazdem PH Prawidłowy skok i długość gwintu Łeb walcowy zapewnia odpowiedni docisk elementu mocowanego. Ułatwieniem przy montażu jest najbardziej powszechne gniazdo typu PH. Odpowiednie wykonanie gwintu zapewnia prawidłowe połączenie elementów PCV z el. stalowymi. Ostry szpic Ostre zakończenie szpica ułatwia i przyspiesza montaż wkręta. Ø4,2 Ø6,3 Kod d w x L w [mm] D [mm] k [mm] PH Szt. BWL ,2 x ,2 PH BWL ,3 x ,5 PH BWL ,3 x ,5 PH BWL ,3 x ,5 PH Wszystkie pozycje na zamówienie 23

24 WBWT Blachowkręty samogwintujące z łbem walcowym, gniazdo TX Opis Rodzaj montażu Wkręt nie wymaga wcześniejszego nawiercania. Materiał Stal węglowa ocynkowana galwanicznie Produkt na zamówienie. Cechy i korzyści BIAŁY Łeb walcowy z gniazdem TX Prawidłowy skok i długość gwintu Łeb walcowy zapewnia odpowiedni docisk elementu mocowanego. Gniazdo TX gwarantuje optymalne przeniesienie momentu obrotowego. Odpowiednie wykonanie gwintu zapewnia prawidłowe połączenie elementów PCV Ostry szpic Ostre zakończenie szpica ułatwia i przyspiesza montaż wkręta. Ø5,0 Kod d w x L w [mm] D [mm] k [mm] TX Szt. WBWT ,0 x 90 9,5 3,2 TX Wszystkie pozycje na zamówienie 24

25 WSPC Wkręty podkładkowe samowiercące, gniazdo PH Opis Zastosowanie Rodzaj montażu Materiał Wkręt podkładkowy, samowiercący do mocowania na zakład cienkich blach stalowych o grubości do 2mm Wkręt nie wymaga wcześniejszego nawiercania. Stal węglowa ocynkowana galwanicznie Cechy i korzyści Łeb podkładkowy z gniazdem PH Łeb podkładkowy zapewnia odpowiedni docisk elementu mocowanego. Ułatwieniem przy montażu jest najbardziej powszechne gniazdo typu PH. PN-EN A1:2010 BIAŁY Prawidłowy skok i długość gwintu Ostra końcówka samowiercąca Odpowiednie wykonanie gwintu zapewnia prawidłowe połączenie elementów Specjalna końcówka samowiercąca ułatwia i znacząco przyspiesza montaż w elementach stalowych. Ø4,2 Kod d w x L w [mm] D [mm] k [mm] PH Szt. WSPC ,2 x 13 11,5 2 PH WSPC ,2 x 16 11,5 2 PH WSPC ,2 x 19 11,5 2 PH WSPC ,2 x 25 11,5 2 PH WSPC ,2 x 32 11,5 2 PH WSPC ,2 x 45 11,5 2 PH WSPC ,2 x 55 11,5 2 PH

26 WPC Wkręty podkładkowe samogwintujące, gniazdo PH Opis Zastosowanie Rodzaj montażu Materiał Wkręt podkładkowy, samogwintujący do cienkich blach 1,0mm a także do podłoży drewnianych. Wkręt nie wymaga wcześniejszego nawiercania. Stal węglowa ocynkowana galwanicznie Cechy i korzyści Łeb podkładkowy z gniazdem PH Łeb podkładkowy zapewnia odpowiedni docisk elementu mocowanego. Ułatwieniem przy montażu jest najbardziej powszechne gniazdo typu PH. PN-EN A1:2010 BIAŁY Prawidłowy skok i długość gwintu Ostry szpic Odpowiednie wykonanie gwintu zapewnia prawidłowe połączenie elementów Ostre zakończenie szpica ułatwia i przyspiesza montaż wkręta. Ø4,2 Kod d w x L w [mm] D [mm] k [mm] PH Szt. WPC ,2 x 13 11,5 2 PH WPC ,2 x 16 11,5 2 PH WPC ,2 x 19 11,5 2 PH WPC ,2 x 25 11,5 2 PH WPC ,2 x 32 11,5 2 PH WPC ,2 x 40 11,5 2 PH WPC ,2 x 50 11,5 2 PH WPC ,2 x 65 11,5 2 PH

27 WRZP Wkręty do prowadnic rolet - samogwintujący Opis Materiał Stal węglowa ocynkowana galwanicznie Produkt na zamówienie. Cechy i korzyści BIAŁY Łeb walcowy z gniazdem PH Ostry szpic Łeb walcowy zapewnia odpowiedni docisk elementu mocowanego. Ułatwieniem przy montażu jest najbardziej powszechne gniazdo typu PH. Ostre zakończenie szpica ułatwia i przyspiesza montaż wkręta. Ø4,5 Pozycja na zamówienie Kod d w x L w [mm] D [mm] k [mm] PH Szt. WRZP ,5 x PH

28 KMWHT Wkręty do konstrukcji drewnianych z łbem stożkowym płaskim, gniazdo TX Opis Zastosowanie Rodzaj montażu Podłoże Materiał Wkręt do połączeń elementów drewnianych i drewnopochodnych w konstrukcjach drewnianych. Wkręt nie wymaga wcześniejszego nawiercania. Płyta wiórowa, sklejka, drewno, płyta OSB, płyta MDF Stal niskowęglowa ocynkowana galwanicznie Cechy i korzyści PN-EN 14592:2008 +A1: mm Powłoka woskowa Długość wkrętów Dzięki specjalnej powłoce woskowej nanoszonej podczas procesu produkcji, znacząco zmniejszyliśmy moment wkręcania. Dzięki temu montaż jest szybszy, łatwiejszy i ogranicza zużycie energii co jest szczególnie istotne w narzędziach zasilanych akumulatorem. Produkujemy wkręty o długości do 200mm, dzięki temu możesz mocować elementy o gr. do 130mm ŻÓŁTY Łeb stożkowy z gniazdem TX Łeb stożkowy zapewnia odpowiednie jego zagłębienie w mocowanym elemencie. Gniazdo TX gwarantuje optymalne przeniesienie momentu obrotowego. Wypustki nacinające Pełne zagłębienie się łba w mocowanym elemencie, zapewniające estetyczne wykończenie powierzchniowe. Frez rozwiercający Frez rozwiercający zmniejsza moment siły niezbędnej do wkręcania poprzez poszerzenie otworu Karby tnące Specjalne ostrze Specjalne karby tnące na gwincie przecinają włókna struktury drewna podczas wkręcania. Nacięcie na początku gwintu ułatwia rozpoczęcia wkręcania oraz zapobiega pękaniu drewna. 28

29 KMWHT Wkręty do konstrukcji drewnianych z łbem stożkowym płaskim, gniazdo TX Ø3,0 Ø3,5 Ø4,0 Ø4,5 Ø5,0 Ø6,0 Kod d w x L w [mm] L g [mm] t fix [mm] TX Szt. KMWHT ,0 x TX KMWHT ,0 x TX KMWHT ,0 x TX KMWHT ,5 x TX KMWHT ,5 x TX KMWHT ,5 x TX KMWHT ,5 x TX KMWHT ,0 x TX KMWHT ,0 x TX KMWHT ,0 x TX KMWHT ,0 x TX KMWHT ,0 x TX KMWHT ,0 x TX KMWHT ,0 x TX KMWHT ,5 x TX KMWHT ,5 x TX KMWHT ,5 x TX KMWHT ,5 x TX KMWHT ,5 x TX KMWHT ,0 x TX KMWHT ,0 x TX KMWHT ,0 x TX KMWHT ,0 x TX KMWHT ,0 x TX KMWHT ,0 x TX KMWHT ,0 x TX KMWHT ,0 x TX KMWHT ,0 x TX KMWHT ,0 x TX KMWHT ,0 x TX KMWHT ,0 x TX KMWHT ,0 x TX KMWHT ,0 x TX KMWHT ,0 x TX KMWHT ,0 x TX KMWHT ,0 x TX KMWHT ,0 x TX KMWHT ,0 x TX

30 KDH / KMH Wkręty hartowane do drewna z niepełnym gwintem i łbem stożkowym płaskim, gniazdo PZ Opis Zastosowanie Rodzaj montażu Podłoże Materiał Wkręt hartowany do połączeń elementów drewnianych i drewnopochodnych. Wkręt nie wymaga wcześniejszego nawiercania. Płyta wiórowa, sklejka, drewno, płyta OSB, płyta MDF Stal niskowęglowa ocynkowana galwanicznie Cechy i korzyści Łeb stożkowy Łeb stożkowy zapewnia odpowiednie jego zagłębienie w mocowanym elemencie. Gniazdo PZ Najbardziej powszechne gniazdo montażowe PZ ułatwia szybki i pewny montaż elementów. Profil gwintu Specjalnie zaprojektowany profil wkręta powoduje, że montaż jest szybki, a połączenie elementów jest trwałe Niepełny gwint Niepełny gwint zapobiega powstawaniu pęknięć w elemencie montowanym oraz gwarantuje jego poprawne dociśnięcie. ŻÓŁTY BIAŁY PN-EN 14592:2008 +A1:2012 Jak czytać kod produktu KDH B(X5)? KDH B (X5) Typ wkręta Średnica wkręta 5,0mm Długość wkręta 100mm Kolor ocynku - biały Pakowanie - po 5 kg 30

31 KDH / KMH Wkręty hartowane do drewna z niepełnym gwintem i łbem stożkowym płaskim, gniazdo PZ Ø3,5 Ø4,0 ŻÓŁTY Kod BIAŁY Kod ŻÓŁTY Szt. d w x L w [mm] KDH (X5)* KDH B(X5)* ,5 x PZ 2 KDH (X5)* KDH B(X5)* ,5 x PZ 2 KDH (X5)* KDH B(X5)* ,5 x PZ 2 KDH (X5)* KDH B(X5)* ,5 x PZ 2 KDH (X5)* KDH B(X5)* ,5 x PZ 2 KDH (X5)* KDH B(X5)* ,5 x PZ 2 KDH (X5)* KDH B(X5)* ,0 x PZ 2 KDH (X5)* KDH B(X5)* ,0 x PZ 2 KDH (X5)* KDH B(X5)* ,0 x PZ 2 KDH (X5)* KDH B(X5)* ,0 x PZ 2 KDH (X5)* KDH B(X5)* ,0 x PZ 2 KDH (X5)* KDH B(X5)* ,0 x PZ 2 KDH-40070(X5) KDH B(X5) 5 KMH ,0 x PZ 2 KDH (X5)* KDH B(X5)* ,0 x PZ 2 KDH (X5)* KDH B(X5)* ,0 x PZ 2 KDH-40080(X5) KDH B(X5) ,0 x PZ 2 Ø4,5 KDH (X5)* KDH B(X5)* ,5 x PZ 2 KDH-45070(X5) KDH B(X5) 5 KMH ,5 x PZ 2 Ø5,0 Ø6,0 KDH-45080(X5) KDH B(X5) 5 KMH ,5 x PZ 2 KDH (X5)* KDH B(X5)* ,0 x PZ 2 KDH (X5)* KDH B(X5)* ,0 x PZ 2 KDH-50070(X5) KDH B(X5) 5 KMH ,0 x PZ 2 KDH (X5)* KDH B(X5)* ,0 x PZ 2 KDH-50080(X5) KDH B(X5) 5 KMH ,0 x PZ 2 KDH-50090(X5) KDH B(X5) 5 KMH ,0 x PZ 2 KDH-50100(X5) KDH B(X5) 5 KMH ,0 x PZ 2 KDH (X5)* KDH B(X5)* ,0 x PZ 2 KDH-50120(X5) KDH B(X5) 5 KMH ,0 x PZ 2 KDH-60070(X5) KDH B(X5) 5 KMH ,0 x PZ 3 KDH-60080(X5) KDH B(X5) 5 KMH ,0 x PZ 3 KDH (X5)* KDH B(X5)* ,0 x PZ 3 KDH-60090(X5) KDH B(X5) 5 KMH ,0 x PZ 3 KDH-60100(X5) KDH B(X5) 5 KMH ,0 x PZ 3 KDH (X5)* KDH B(X5)* ,0 x PZ 3 KDH-60110(X5) KDH B(X5) 5 KMH ,0 x PZ 3 KDH-60120(X5) KDH B(X5) 5 KMH ,0 x PZ 3 KDH-60140(X5) KDH B(X5) 5 KMH ,0 x PZ 3 KDH-60160(X5) KDH B(X5) 5 KMH ,0 x PZ 3 KDH-60180(X5) KDH B(X5) 5 KMH ,0 x PZ 3 KDH-60200(X5) KDH B(X5) 5 KMH ,0 x PZ 3 * Pozycje na zamówienie ** Uwaga! Istnieje możliwość zamówienia wkrętów z inną długością gwintu. Minimalna ilość zamówienia kg. L g ** [mm] 31

32 KDHT/KMHT Wkręty hartowane do drewna z niepełnym gwintem i łbem stożkowym płaskim, gniazdo TX Opis Zastosowanie Rodzaj montażu Podłoże Materiał Wkręt hartowany do połączeń elementów drewnianych i drewnopochodnych. Wkręt nie wymaga wcześniejszego nawiercania. Płyta wiórowa, sklejka, drewno, płyta OSB, płyta MDF Stal niskowęglowa ocynkowana galwanicznie Cechy i korzyści Łeb stożkowy Łeb stożkowy zapewnia odpowiednie jego zagłębienie w mocowanym elemencie. Gniazdo TX Gniazdo TX gwarantuje optymalne przeniesienie momentu obrotowego. Profil gwintu Specjalnie zaprojektowany profil wkręta powoduje, że montaż jest szybki, a połączenie elementów jest trwałe Niepełny gwint Niepełny gwint zapobiega powstawaniu pęknięć w elemencie montowanym oraz gwarantuje jego poprawne dociśnięcie. ŻÓŁTY PN-EN 14592:2008 +A1:2012 Jak czytać kod produktu KDHT B(X5)? KDHT Typ wkręta Średnica wkręta 5,0mm Długość wkręta 100mm 32

33 KDHT/KMHT Wkręty hartowane do drewna z niepełnym gwintem i łbem stożkowym płaskim, gniazdo TX Ø3,5 Ø4,0 Ø4,5 Ø5,0 Ø6,0 Kod ŻÓŁTY Kod ŻÓŁTY Szt. d w x L w [mm] L g [mm] KDHT ,5 x TX 15 KDHT ,5 x TX 15 KDHT ,5 x TX 15 KDHT ,5 x TX 15 KDHT ,5 x TX 15 KDHT ,5 x TX 15 KDHT ,0 x TX 20 KDHT ,0 x TX 20 KDHT ,0 x TX 20 KDHT ,0 x TX 20 KDHT ,0 x TX 20 KDHT ,0 x TX 20 KDHT KMH ,0 x TX 20 KDHT ,0 x TX 20 KDHT ,0 x TX 20 KDHT ,0 x TX 20 KDHT ,5 x TX 20 KDHT KMH ,5 x TX 20 KDHT KMH ,5 x TX 20 KDHT ,0 x TX 25 KDHT ,0 x TX 25 KDHT KMH ,0 x TX 25 KDHT ,0 x TX 25 KDHT KMH ,0 x TX 25 KDHT KMH ,0 x TX 25 KDHT KMH ,0 x TX 25 KDHT ,0 x TX 25 KDHT KMH ,0 x TX 25 KDHT KMH ,0 x TX 30 KDHT KMH ,0 x TX 30 KDHT ,0 x TX 30 KDHT KMH ,0 x TX 30 KDHT KMH ,0 x TX 30 KDHT ,0 x TX 30 KDHT KMH ,0 x TX 30 KDHT KMH ,0 x TX 30 KDHT KMH ,0 x TX 30 KDHT KMH ,0 x TX 30 KDHT KMH ,0 x TX 30 KDHT KMH ,0 x TX 30 Pozycje na zamówienie. Uwaga! Istnieje możliwość zamówienia wkrętów z inną długością gwintu. Minimalna ilość zamówienia kg. 33

34 KDH / KMH Wkręty hartowane do drewna z pełnym gwintem i łbem stożkowym płaskim, gniazdo PZ Opis Zastosowanie Rodzaj montażu Podłoże Materiał Wkręt hartowany do połączeń elementów drewnianych i drewnopochodnych. Wkręt nie wymaga wcześniejszego nawiercania. Płyta wiórowa, sklejka, drewno, płyta OSB, płyta MDF Stal niskowęglowa ocynkowana galwanicznie Cechy i korzyści Łeb stożkowy Łeb stożkowy zapewnia odpowiednie jego zagłębienie w mocowanym elemencie. Gniazdo PZ Najbardziej powszechne gniazdo montażowe PZ ułatwia szybki i pewny montaż elementów. Profil gwintu Specjalnie zaprojektowany profil wkręta powoduje, że montaż jest szybki, a połączenie elementów jest trwałe BIAŁY ŻÓŁTY Pełny gwint Pełny gwint zapewnia maksymalną efektywność połączenia przy montażu cienkich elementów. PN-EN 14592:2008 +A1:2012 Jak czytać kod produktu KDH B(X5)? KDH B (X5) Typ wkręta Średnica wkręta 5,0mm Długość wkręta 30mm Kolor ocynku - biały Pakowanie - po 5 kg 34

35 Ø3,0 Ø3,5 Ø4,0 Ø4,5 Ø5,0 Ø6,0 ŻÓŁTY Kod BIAŁY Kod ŻÓŁTY Szt. d w x L w [mm] KDH-30012(X5) KDH B(X5) 5 KMH ,0 x 12 PZ 1 KDH-30013(X5) KDH B(X5) 5 KMH ,0 x 13 PZ 1 KDH-30016(X5) KDH B(X5) 5 KMH ,0 x 16 PZ 1 KDH-30020(X5) KDH B(X5) 5 KMH ,0 x 20 PZ 1 KDH-30025(X5) KDH B(X5) 5 KMH ,0 x 25 PZ 1 KDH-30030(X5) KDH B(X5) 5 KMH ,0 x 30 PZ 1 KDH-30035(X5) KDH B(X5) 5 KMH ,0 x 35 PZ 1 KDH-30040(X5) KDH B(X5) 5 KMH ,0 x 40 PZ 1 KDH-35013(X5) KDH B(X5) 5 KMH ,5 x 13 PZ 2 KDH-35016(X5) KDH B(X5) 5 KMH ,5 x 16 PZ 2 KDH-35020(X5) KDH B(X5) 5 KMH ,5 x 20 PZ 2 KDH-35025(X5) KDH B(X5) 5 KMH ,5 x 25 PZ 2 KDH-35030(X5) KDH B(X5) 5 KMH ,5 x 30 PZ 2 KDH-35035(X5) KDH B(X5) 5 KMH ,5 x 35 PZ 2 KDH-35040(X5) KDH B(X5) 5 KMH ,5 x 40 PZ 2 KDH-35045(X5) KDH B(X5) 5 KMH ,5 x 45 PZ 2 KDH-35050(X5) KDH B(X5) 5 KMH ,5 x 50 PZ 2 KDH-35060(X5) KDH B(X5) 5 KMH ,5 x 60 PZ 2 KDH-40013(X5) KDH B(X5) 5 KMH ,0 x 13 PZ 2 KDH-40016(X5) KDH B(X5) 5 KMH ,0 x 16 PZ 2 KDH-40020(X5) KDH B(X5) 5 KMH ,0 x 20 PZ 2 KDH-40025(X5) KDH B(X5) 5 KMH ,0 x 25 PZ 2 KDH (X5) KDH B(X5) 5 KMH ,0 x 30 PZ 2 KDH-40035(X5) KDH B(X5) 5 KMH ,0 x 35 PZ 2 KDH-40040(X5) KDH B(X5) 5 KMH ,0 x 40 PZ 2 KDH-40045(X5) KDH B(X5) 5 KMH ,0 x 45 PZ 2 KDH-40050(X5) KDH B(X5) 5 KMH ,0 x 50 PZ 2 KDH-40055(X5) KDH B(X5) 5 KMH ,0 x 55 PZ 2 KDH-40060(X5) KDH B(X5) 5 KMH ,0 x 60 PZ 2 KDH-45016(X5) KDH B(X5) 5 KMH ,5 x 16 PZ 2 KDH-45020(X5) KDH B(X5) 5 KMH ,5 x 20 PZ 2 KDH-45025(X5) KDH B(X5) 5 KMH ,5 x 25 PZ 2 KDH-45030(X5) KDH B(X5) 5 KMH ,5 x 30 PZ 2 KDH-45035(X5) KDH B(X5) 5 KMH ,5 x 35 PZ 2 KDH-45040(X5) KDH B(X5) 5 KMH ,5 x 40 PZ 2 KDH-45045(X5) KDH B(X5) 5 KMH ,5 x 45 PZ 2 KDH-45050(X5) KDH B(X5) 5 KMH ,5 x 50 PZ 2 KDH-45060(X5) KDH B(X5) 5 KMH ,5 x 60 PZ 2 KDH-50025(X5) KDH B(X5) 5 KMH ,0 x 25 PZ 2 KDH-50030(X5) KDH B(X5) 5 KMH ,0 x 30 PZ 2 KDH-50035(X5) KDH B(X5) 5 KMH ,0 x 35 PZ 2 KDH-50040(X5) KDH B(X5) 5 KMH ,0 x 40 PZ 2 KDH-50045(X5) KDH B(X5) 5 KMH ,0 x 45 PZ 2 KDH-50050(X5) KDH B(X5) 5 KMH ,0 x 50 PZ 2 KDH-50060(X5) KDH B(X5) 5 KMH ,0 x 60 PZ 2 KDH-60040(X5) KDH B(X5) 5 KMH ,0 x 40 PZ 3 KDH-60050(X5) KDH B(X5) 5 KMH ,0 x 50 PZ 3 KDH-60060(X5) KDH B(X5) 5 KMH ,0 x 60 PZ 3 Uwaga! Istnieje możliwość zamówienia wkrętów z inną długością gwintu. Minimalna ilość zamówienia kg. 35

36 KDHT/KMHT WKRĘTY I ŁĄCZNIKI DO STOLARKI OTWOROWEJ Wkręty hartowane do drewna z pełnym gwintem i łbem stożkowym płaskim, gniazdo TX Opis Zastosowanie Rodzaj montażu Podłoże Materiał Wkręt hartowany do połączeń elementów drewnianych i drewnopochodnych. Wkręt nie wymaga wcześniejszego nawiercania. Płyta wiórowa, sklejka, drewno, płyta OSB, płyta MDF Stal niskowęglowa ocynkowana galwanicznie Cechy i korzyści Łeb stożkowy Łeb stożkowy zapewnia odpowiednie jego zagłębienie w mocowanym elemencie. Gniazdo TX Gniazdo TX gwarantuje optymalne przeniesienie momentu obrotowego. Profil gwintu Specjalnie zaprojektowany profil wkręta powoduje, że montaż jest szybki, a połączenie elementów jest trwałe ŻÓŁTY Pełny gwint Pełny gwint zapewnia maksymalną efektywność połączenia przy montażu cienkich elementów. PN-EN 14592:2008 +A1:2012 Jak czytać kod produktu KDHT-50030? KDHT Typ wkręta Średnica wkręta 5,0mm Długość wkręta 30mm 36

37 Ø3,0 Ø3,5 Ø4,0 Ø4,5 Ø5,0 Ø6,0 Kod ŻÓŁTY Kod ŻÓŁTY Szt. d w x L w [mm] KDHT KMHT ,0 x 12 TX 10 KDHT KMHT ,0 x 13 TX 10 KDHT KMHT ,0 x 16 TX 10 KDHT KMHT ,0 x 20 TX 10 KDHT KMHT ,0 x 25 TX 10 KDHT KMHT ,0 x 30 TX 10 KDHT KMHT ,0 x 35 TX 10 KDHT KMHT ,0 x 40 TX 10 KDHT KMHT ,5 x 13 TX 15 KDHT KMHT ,5 x 16 TX 15 KDHT KMHT ,5 x 20 TX 15 KDHT KMHT ,5 x 25 TX 15 KDHT KMHT ,5 x 30 TX 15 KDHT KMHT ,5 x 35 TX 15 KDHT KMHT ,5 x 40 TX 15 KDHT KMHT ,5 x 45 TX 15 KDHT KMHT ,5 x 50 TX 15 KDHT KMHT ,5 x 60 TX 15 KDHT KMHT ,0 x 13 TX 20 KDHT KMHT ,0 x 16 TX 20 KDHT KMHT ,0 x 20 TX 20 KDHT KMHT ,0 x 25 TX 20 KDHT KMHT ,0 x 30 TX 20 KDHT KMHT ,0 x 35 TX 20 KDHT KMHT ,0 x 40 TX 20 KDHT KMHT ,0 x 45 TX 20 KDHT KMHT ,0 x 50 TX 20 KDHT KMHT ,0 x 55 TX 20 KDHT KMHT ,0 x 60 TX 20 KDHT KMHT ,5 x 16 TX 20 KDHT KMHT ,5 x 20 TX 20 KDHT KMHT ,5 x 25 TX 20 KDHT KMHT ,5 x 30 TX 20 KDHT KMHT ,5 x 35 TX 20 KDHT KMHT ,5 x 40 TX 20 KDHT KMHT ,5 x 45 TX 20 KDHT KMHT ,5 x 50 TX 20 KDHT KMHT ,5 x 60 TX 20 KDHT KMHT ,0 x 25 TX 25 KDHT KMHT ,0 x 30 TX 25 KDHT KMHT ,0 x 35 TX 25 KDHT KMHT ,0 x 40 TX 25 KDHT KMHT ,0 x 45 TX 25 KDHT KMHT ,0 x 50 TX 25 KDHT KMHT ,0 x 60 TX 25 KDHT KMHT ,0 x 40 TX 30 KDHT KMHT ,0 x 50 TX 30 KDHT KMHT ,0 x 60 TX 30 Pozycje na zamówienie. Uwaga! Istnieje możliwość zamówienia wkrętów z inną długością gwintu. Minimalna ilość zamówienia kg. 37

38

39 WKRĘTY I ŁĄCZNIKI DO STOLARKI OTWOROWEJ WKRĘTY I ŁĄCZNIKI DO MONTAŻU STOLARKI OTWOROWEJ PROGRAM PRODUKCJI

40 WKRĘTY I ŁĄCZNIKI DO MONTAŻU STOLARKI OTWOROWEJ - PROGRAM PRODUKCJI WHO Wkręty hartowane samogwintujące z łbem stożkowym płaskim z gniazdem TX do montażu stolarki PCV Opis Zastosowanie Rodzaj montażu Podłoże Materiał Wkręt do mocowania ościeżnic okiennych i drzwiowych jak również wielu innych zastosowań Wkręt wymaga wcześniejszego nawiercania. Beton, elementy murowe, drewno Stal niskowęglowa ocynkowana galwanicznie Cechy i korzyści 212 mm Długość wkrętów Dostępne wkręty o długości do 212mm. AT /2012 Gniazdo TX Gniazdo TX gwarantuje optymalne przeniesienie momentu obrotowego. BIAŁY Łeb stożkowy z wypustkami Specjalne ryfle zapewniają odpowiednie zagłębienie łba w mocowanym elemencie bez konieczności nawiercania. Gwint z nacięciem Konstrukcja gwintu gwarantuje pewne i trwałe mocowanie - w wielu rodzajach podłoży. Podłoża Przykład montażu TABELA NOŚNOŚCI OBLICZENIOWYCH Nośności Głębokość osadzenia h eff [mm] Wartość [kn] Nośność obliczeniowa w betonie C 20/25* 30 1,68 Nośność obliczeniowa w cegle pełnej** 40 0,95 Nośność obliczeniowa w cegle pełnej silikatowej *** 40 0,97 *Beton zwykły klasy C20/25 wg PN-EN 206-1:2003 w strefie ściskanej (niezarysowanej) **Cegła ceramiczna pełna klasy minimum 10 wg PN-EN 771-1:2011 ***Cegła silikatowa pełna klasy min. 20 wg PN-EN 771-2:

41 WKRĘTY I ŁĄCZNIKI DO MONTAŻU STOLARKI OTWOROWEJ - PROGRAM PRODUKCJI WHO Wkręty hartowane samogwintujące z łbem stożkowym płaskim z gniazdem TX do montażu stolarki PCV Ø7,5 Kod d w x L w [mm] D W [mm] Otwór wstępny d 0 [mm] WHO ,5 x TX WHO ,5 x TX WHO ,5 x TX WHO ,5 x TX WHO ,5 x TX WHO ,5 x TX WHO ,5 x TX WHO ,5 x TX WHO ,5 x TX TX Szt. 41

42 WKRĘTY I ŁĄCZNIKI DO MONTAŻU STOLARKI OTWOROWEJ - PROGRAM PRODUKCJI WHOW Wkręty hartowane samogwintujące z łbem walcowym z gniazdem TX do montażu drewnianej stolarki budowlanej Opis Zastosowanie Rodzaj montażu Podłoże Materiał Wkręt do mocowania stolarki drewnianej jak również wielu innych zastosowań Wkręt wymaga wcześniejszego nawiercania. Beton, elementy murowe, drewno Stal niskowęglowa ocynkowana galwanicznie Cechy i korzyści 212 mm Długość wkrętów Dostępne wkręty o długości do 212mm. AT /2012 Gniazdo TX Gniazdo TX gwarantuje optymalne przeniesienie momentu obrotowego. BIAŁY Łeb walcowy Kształt łba zapewnia odpowiednie jego zagłębienie w drewnianym materiale mocowanym. Gwint z nacięciem Konstrukcja gwintu gwarantuje pewne i trwałe mocowanie - w wielu rodzajach podłoży. Podłoża Przykład montażu TABELA NOŚNOŚCI OBLICZENIOWYCH Nośności Głębokość osadzenia h eff [mm] Wartość [kn] Nośność obliczeniowa w betonie C 20/25* 30 1,68 Nośność obliczeniowa w cegle pełnej** 40 0,95 Nośność obliczeniowa w cegle pełnej silikatowej *** 40 0,97 *Beton zwykły klasy C20/25 wg PN-EN 206-1:2003 w strefie ściskanej (niezarysowanej) **Cegła ceramiczna pełna klasy minimum 10 wg PN-EN 771-1:2011 ***Cegła silikatowa pełna klasy min. 20 wg PN-EN 771-2:

43 WKRĘTY I ŁĄCZNIKI DO MONTAŻU STOLARKI OTWOROWEJ - PROGRAM PRODUKCJI WHOW Wkręty hartowane samogwintujące z łbem walcowym z gniazdem TX do montażu drewnianej stolarki budowlanej Ø7,5 Kod d w x L w [mm] D W [mm] Otwór wstępny d 0 [mm] WHOW ,5 x 42 7,8 6 TX WHOW ,5 x 62 7,8 6 TX WHOW ,5 x 82 7,8 6 TX WHOW ,5 x 102 7,8 6 TX WHOW ,5 x 112 7,8 6 TX WHOW ,5 x 132 7,8 6 TX WHOW ,5 x 152 7,8 6 TX WHOW ,5 x 182 7,8 6 TX WHOW ,5 x 212 7,8 6 TX TX Szt. 43

44 WKRĘTY I ŁĄCZNIKI DO MONTAŻU STOLARKI OTWOROWEJ - PROGRAM PRODUKCJI LO Łącznik do montażu ościeżnic Opis Zastosowanie Rodzaj montażu Podłoże Materiał Wkręt m.in. do mocowania ram okiennych z PCV i drewna, ościeżnic drzwiowych, uchwytów metalowych mocujących. Wkręt wymaga wcześniejszego nawiercania. Betonowe i murowe Stal niskowęglowa ocynkowana galwanicznie AT /2012 Cechy i korzyści /Al Łeb stożkowy z gniazdem PZ Łeb stożkowy zapewnia odpowiednie jego zagłębienie w mocowanym elemencie. Ułatwieniem przy montażu jest jedno z najbardziej powszechnych gniazd typu PZ. Rozpór w elemencie mocowanym Rozpór koszulki w elemencie mocowanym gwarantuje jego odpowiedni docisk do podłoża Rozpór w podłożu Specjalna konstrukcja strefy rozporowej zapewnia odpowiednie mocowanie w podłożu zarówno pełnym (beton, cegła ceramiczna, gazobeton, cegła silikatowa) jak i w pustaku ceramicznym Podłoża TABELA NOŚNOŚCI CHARAKTERYSTYCZNYCH Nośności Jednostka Wartość Nośność obliczeniowa w betonie C 20/25 [kn] 1,70 Nośność obliczeniowa w cegle pełnej [kn] 1,11 Nośność obliczeniowa w cegle pełnej silikatowej [kn] 1,14 Nośność obliczeniowa w pustaku ceramicznym [kn] 0,29 Nośność obliczeniowa w gazobetonie [kn] 0,29 Przykład montażu Beton zwykły klasy nie niższej niż C20/25 wg normy PN-EN 206/1:2003 w strefie ściskanej Cegła ceramiczna pełna klasy nie niższej niż 15 wg normy PN-EN 771-1:2011 Cegła silikatowa klasy nie niższej niż 20 wg normy PN-EN 771-2:2011 Gazobeton odmiany 600 klasy 5 wg normy PN-EN 771-4:2011 Pustaki ceramiczne klasy 15 wg normy PN-EN 771-1:

45 WKRĘTY I ŁĄCZNIKI DO MONTAŻU STOLARKI OTWOROWEJ - PROGRAM PRODUKCJI LO Łącznik do montażu ościeżnic Ø10 Kod d w x L w [mm] D [mm] t fix [mm] PZ Szt. LO x PZ LO x PZ LO x PZ LO x PZ LO x PZ LO x PZ 3 50 LO x PZ 3 50 Z Zaślepka tworzywowa do łącznika ościeżnicy - LO Kod Kolor Średnica [mm] Szt. ZB Biały ZBR Brązowy ZCZ Czarny ZSZ Szary

46

47 47
