WKRĘTY I ŁĄCZNIKI DO KONSTRUKCJI DREWNIANYCH

Transkrypt

1 WKRĘTY I ŁĄCZNIKI DO KONSTRUKCJI DREWNIANYCH 2017

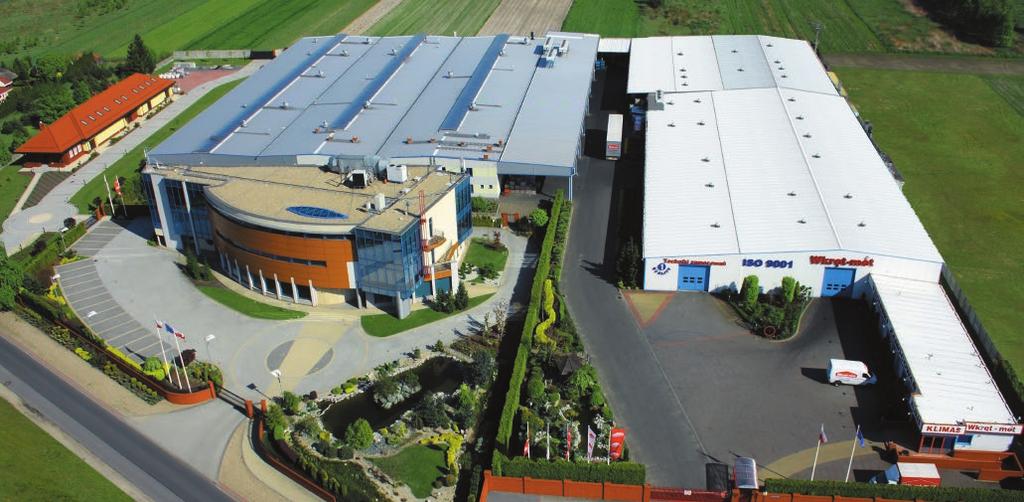

2 Zakład produkcyjny nr 1 - powierzchnia m 2 Największy polski producent technik zamocowań Klimas Wkręt-met to największy producent wysokiej jakości technik zamocowań w Polsce i w Europie Środkowo Wschodniej. Od wielu lat wyznacza standardy w dziedzinie technik zamocowań. Firma ma w swojej ofercie m.in. wkręty do mocowania w elementach PCV, łączniki do montażu okien i drzwi, kołki ramowe i rozporowe, łączniki do izolacji termicznych będące istotnym elementem domów pasywnych, wkręty hartowane i ciesielskie do drewna, wkręty samowiercące i samogwintujące do blach i pokryć dachowych, kotwy mechaniczne i chemiczne, śruby i wkręty metryczne, zamocowania do technologii gipsowo-kartonowych. Klimas Wkręt-met dostarcza swoje produkty do ponad 50 krajów. Rozpoczęcie działalności firmy Wkręt-met datuje się na rok Powstała ona jako kontynuacja działań rodzinnej firmy, zajmującej się produkcją elementów z tworzyw sztucznych. Początkowo był to zakład mieszczący się na 300 m 2, z kilkoma maszynami produkcyjnymi oraz niewielkim zapleczem magazynowym. Od tego czasu wiele się zmieniło. W sumie, na dzień dzisiejszy, powierzchnia produkcyjna Wkręt-met to ponad m 2 w tym kilka hal produkcyjnych i magazyn centralny wysokiego składowania z ponad miejscami paletowymi. Powierzchnie przeznaczone pod kolejne inwestycje to aż m 2! Jako pierwsza polska firma otrzymała w 2005 roku europejską aprobatę techniczną na wyroby budowlane. Dzisiaj może się poszczycić ponad 20 takimi aprobatami. Pozostałe produkty posiadają aprobaty krajowe. Certyfikaty te, potwierdzone badaniami przez polskie i niemieckie instytuty, dowodzą najwyższej jakości oferowanych produktów. Zakład produkcyjny nr 2 oraz magazyn centralny - powierzchnia m 2

3 Własne zaplecze produkcyjne duże moce przerobowe Niezależna produkcja to ciągły rozwój i rozbudowa parku technologicznego. Obecnie Wkręt-met wyposażony jest miedzy innymi: w ponad 100 wtryskarek, 200 pras i walcarek (także z możliwością produkcji śrub metrycznych nawet w klasie 10.9 i 12.9 a także wkręty ze stali A2 i A4) nowoczesną narzędziownię z zaawansowanymi centrami obróbczymi, nowoczesny dział kontroli jakości, Zaplecze produkcyjne sprawia, że jesteśmy niezależni na każdym etapie produkcyjnym. Własna produkcja połączona z mocami przerobowymi i kontrolą jakości daje produkty jakich wymaga rynek. Własna kontrola jakości sprawia, że produkt jest powtarzalny i spełnia krytyczne wymogi podczas jego stosowania Hala produkcyjna - ponad 200 pras i walcarek. Produkty na zamówienie Jako firma produkcyjna posiadająca bogate doświadczenie i własne zaplecze produkcyjne Wkręt-met dostarcza produkty na indywidualne zamówienia i potrzeby Klientów. Nasza usługa jest kompleksowa począwszy od projektu, poprzez produkcję, kontrolę jakości oraz pakowanie pod indywidualne potrzeby klientów. Hala produkcyjna - prasy wielooperacyjne. Hala produkcyjna - dział wtryskarek. Hala produkcyjna - dział wtryskarek, ponad 100 nowoczesnych maszyn

4 PRODUKUJEMY 1300 TON WYROBÓW METALOWYCH PRZETWARZANYCH MIESIĘCZNIE Proces produkcyjny wyrobów metalowych najwyższej jakości materiał z hut europejskich, różne rodzaje stali (niskowęglowa, nierdzewna A2 AISI 304, kwasodoporna A4 AISI 316, stal do obróbki cieplnej), własny wydział badań i rozwoju produktu, rozbudowany park maszynowy, hartowanie (obróbka cieplna), nakładanie powłok ochronnych zabezpieczających przed korozją - ocynk galwaniczny lub powłoka ceramiczna możliwość malowania łbów i podkładek wg palety RAL, różnorodność rozwiązań - dopasowanie do materiału montowanego i podkładu, możliwość produkcji śrub w klasie 10.9 i 12.9, kontrola jakości na każdym etapie produkcji, aprobaty techniczne polskie i europejskie PROJEKTOWANIE PROCES PRODUKCYJNY WYROBÓW METALOWYCH GALWANIZERNIA I LAKIERNIA PRASY I WALCARKI HARTOWNIA

5 OD POCZĄTKU DO KOŃCA EKSPORTUJEMY DO PONAD 50 KRAJÓW PAKOWANIE MAGAZYNOWANIE MIEJSC PALETOWYCH SPEDYCJA 100-procentowa kontrola wkrętów Spektrometr fluorescencji rentgenowskiej X-RAY Kontrola charakterystyk pomiarowych Badanie twardości mikrotwardościomierz Vickersa KONTROLA JAKOŚCI NA KAŻDYM ETAPIE PRODUKCJI

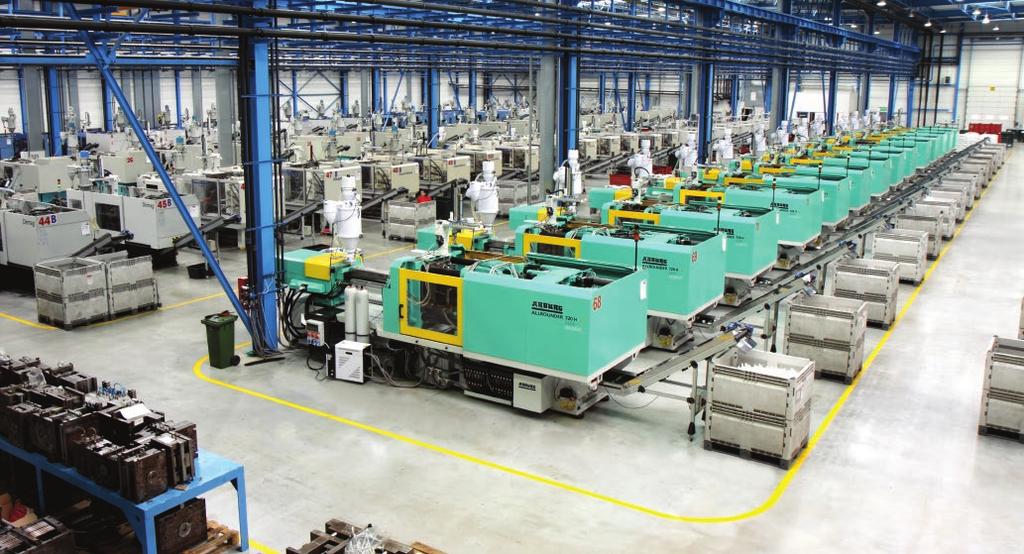

6 PRODUKUJEMY Proces produkcyjny wyrobów z tworzywa najwyższej jakości materiał produkcyjny, poliamid, polietylen, polipropylen, kondycjonowanie wyrobów z poliamidów - gwarantuje odpowiednią jego elastyczność, szeroki wachlarz produktów z uniwersalnym lub specjalistycznym zastosowaniem, własna produkcja na najwyższej jakości wtryskarkach hybrydowych z robotami, proces automatycznego pakowania: od kartonu/blistra do zafoliowania palety, 700 TON TWORZYWA PRZETWARZANEGO MIESIĘCZNIE PROJEKTOWANIE PROCES PRODUKCYJNY WYROBÓW Z TWORZYWA WTRYSKARKI OBRABIARKI CNC WTRYSKARKI

7 OD POCZĄTKU DO KOŃCA EKSPORTUJEMY DO PONAD 50 KRAJÓW PAKOWANIE MAGAZYNOWANIE MIEJSC PALETOWYCH SPEDYCJA Badanie na obciążenie osiowe Badanie nośności łącznika - maszyna wytrzymałościowa Badanie nośności łącznika - tester zamocowań Kontrola charakterystyk pomiarowych KONTROLA JAKOŚCI NA KAŻDYM ETAPIE PRODUKCJI

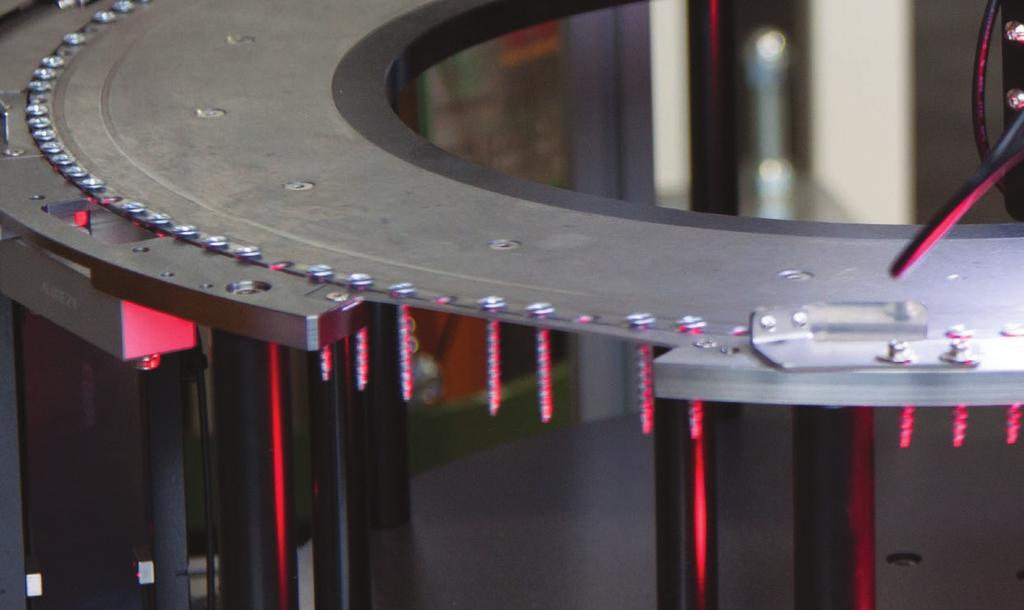

8 KONTROLUJEMY procentowa kontrola wkrętów! MIKROSKOP POMIAROWY SPEKTROMETR X-RAY KOMORA SOLNA Park maszynowy firmy Klimas Wkręt-met poszerzył się również o urządzenia do 100-procentowej kontroli (selekcji) wkrętów. Nowe urządzenie optyczne umożliwia sprawdzenie całej partii produktu po jego wyprodukowaniu a jeszcze przed spakowaniem. Sprawdzane są takie parametry jak m.in.: długość, średnica rdzenia, średnica gwintu, rozmiar łba, wykonanie gniazda, skok i długość gwintu, wiertło i inne. Wkręty, które pomyślnie przejdą kontrolę, wysyłane są do spakowania, natomiast te, w których wykryto niezgodności z normą odrzucane. Firma Klimas Wkręt-met jest ukierunkowana na ciągłe doskonalenie swoich procesów kontroli produktu na każdym etapie produkcji. Chcemy zapewnić naszym Klientom obsługę najwyższej jakości. Aby ten kierunek trwale utrzymać firma wprowadziła System Zarządzania Jakością, uzyskała i od lat utrzymuje certyfikat normy ISO 9001:2008. Wypełnianie wymogów normy jest nieustannie weryfikowane kontrolami wewnętrznymi i zewnętrznymi. Potwierdzają one wysoki poziom funkcjonowania firmy na wszystkich etapach jej działania. WZORCOWANIE SPRZĘTU KONTROLNO POMIAROWEGO

9 OD POCZĄTKU DO KOŃCA WYRYWANIE Z PODŁOŻA TESTOWANIE CZASU WKRĘCANIA BADANIE WYTRZYMAŁOŚCI Dbając o najwyższą jakość oferowanych produktów, uruchomiliśmy nowoczesne laboratorium kontroli jakości. Dzięki wyposażeniu w takie przyrządy jak spektrometr fluorescencji rentgenowskiej X-RAY, mikroskop pomiarowy, komora solna, maszyna wytrzymałościowa, mikrotwardościomierz Vickersa, twardościomierz Rockwella, przetworniki momentu obrotowego, permascope i wiele innych możemy sprawdzić m.in.: grubości powłoki cynkowej i lakierniczej, zbadać odporność powłoki ochronnej na warunki silnie korozyjne, zbadać twardość powierzchni i rdzenia wkręta, głębokość nawęglenia, obliczyć moment obrotowy potrzebny na wkręcenie wkręta, sprawdzić nośność charakterystyczną na wyrywanie, obliczyć sztywność talerzyka dociskowego, obliczyć czas potrzebny na wkręcenie wkręta samowiercącego i wiele innych. Czy jakość jest dla Ciebie ważna?...dla nas najważniejsza!

10 Spis treści Indeks produktów strona 11 PROGRAM PRODUKCJI Wkręty konstrukcyjne Mocowanie pokryć dachowych do podłoży drewnianych Mocowanie termoizolacji ścian do podłoży drewnianych Wkręty do podłóg i tarasów Pozostałe wkręty do drewna Ciesielskie łączniki trójwymiarowe Gwoździe Zaślepki i rozety ozdobne

11 INDEKS PRODUKTÓW WKRĘTY KONSTRUKCYJNE - PROGRAM PRODUKCJI Nazwa produktu Typ Zdjęcie Str Wkręty konstrukcyjne ø6, ø8, ø10 z łbem podkładkowym, gniazdo TX Wkręty konstrukcyjne ø8, ø10 z łbem stożkowym płaskim, gniazdo TX Podkładki dociskowe do wkrętów konstrukcyjnych z łbem stożkowym Wkręty do konstrukcji drewnianych z łbem stożkowym płaskim, gniazdo TX Wkręty hartowane do drewna z niepełnym gwintem i łbem stożkowym płaskim, gniazdo PZ Wkręty hartowane do drewna z niepełnym gwintem i łbem stożkowym płaskim, gniazdo TX Wkręty hartowane do drewna z pełnym gwintem i łbem stożkowym płaskim, gniazdo PZ Wkręty hartowane do drewna z pełnym gwintem i łbem stożkowym płaskim, gniazdo TX WKCP 16 WKCS 20 PWKCS 23 KMWHT 24 KDH/KMH 26 KDHT/KMHT 28 KDH/KMH 30 KDHT/KMHT 32 9 Wkręty do drewna z łbem sześciokątnym, DIN 571 K Wkręty hartowane samogwintujące z łbem stożkowym płaskim z gniazdem TX do montażu stolarki PCV i łączenia konstrukcji drewnianych Wkręty hartowane samogwintujące z łbem walcowym z gniazdem TX do montażu drewnianej stolarki budowlanej i łączenia konstrukcji drewnianych, WHO 36 WHOW Wkręty do mocowania płyt G-K do podłoży drewnianych, gniazdo PH KGD/KSGD KMGD 38 MOCOWANIE POKRYĆ DACHOWYCH DO PODŁOŻY DREWNIANYCH - PROGRAM PRODUKCJI Nazwa produktu Typ Zdjęcie Str. 1 2 Wkręt samowiercący do mocowania blach do podłoża drewnianego Wkręt samowiercący do mocowania blach do podłoża drewnianego WFD/WFDOC 42 WDD 44 11

12 INDEKS PRODUKTÓW MOCOWANIE TERMOIZOLACJI ŚCIAN DO PODŁOŻY DREWNIANYCH - PROGRAM PRODUKCJI Nazwa produktu Typ Zdjęcie Str Łączniki wkręcane do mocowania wełny mineralnej do podłoża drewnianego z samo-frezującym talerzykiem dociskowym Łączniki wkręcane do mocowania styropianu do podłoża drewnianego z samo-frezującym talerzykiem dociskowym Łącznik do stosowania z wkrętami do mocowania wełny mineralnej i styropianu DRIVE W 48 NYLON DRIVE S 49 NYLON TD060/TDP NYLON / POLIETYLEN WKRĘTY DO PODŁÓG I TARASÓW - PROGRAM PRODUKCJI Nazwa produktu Typ Zdjęcie Str. 1 Wkręty do cienkich listew i podłóg drewnianych HL 52 2 Wkręty do drewna egzotycznego WN 54 STAL A2 3 Wkręty z gwintem podporowym do tarasów i innych konstrukcji drewnianych HNT 55 STAL A2 4 Wkręty do klipsów desek tarasowych WT 56 STAL A2 POZOSTAŁE WKRĘTY DO DREWNA - PROGRAM PRODUKCJI Nazwa produktu Typ Zdjęcie Str. 1 Wkręty hartowane z łbem soczewkowym z kołnierzem dociskowym WHPS 58 2 Wkręty hartowane z łbem walcowym WHWS Wkręt samowiercący do mocowania elementów drewnianych do podłoży stalowych gr. 0,75 5,0mm, gniazdo PH Wkręt samowiercący do mocowania elementów drewnianych do podłoży stalowych gr. 0,75 6,0mm, gniazdo TX Wkręty konfirmatowe do płyt wiórowych i drewnianych WSDSK 60 WSDST 60 WKOD/WKOS 61 12

13 INDEKS PRODUKTÓW CIESIELSKIE ŁĄCZNIKI TRÓJWYMIAROWE Nazwa produktu Typ Zdjęcie Str. Nazwa produktu Typ Zdjęcie Str. 1 Kątownik wąski KW Wieszak belki, wzmocniony CP 71 2 Kątownik szeroki KS Łącznik gięty 135 CLG 71 3 Kątownik belki KB Kotwa fundamentowa LB 72 4 Kątownik łącznikowy KL Kotwa fundamentowa - nastawna LB Kątownik przetłaczany wzmocniony KPW Łącznik płaski LP 73 6 Kątownik płytowy KP Taśma montażowa TM 74 7 Kątownik kotwowy KK Łącznik specjalny LPS 74 8 Łącznik krokwiowy LK Łącznik gruby LG 75 9 Łącznik uniwersalny LU Łącznik teowy LT Kątownik gięty KG Kotwa ogrodowa wbijana KOW Kątownik nastawny KN Kotwa ogrodowa płaska KOP Wieszak belki wewnętrzny WBW Okucie do płyt z wkrętem OP1W Wieszak belki WB Wspornik półki WP 77 13

14 INDEKS PRODUKTÓW GWOŹDZIE Nazwa produktu Typ Zdjęcie Str. 1 Gwoździe budowlane GBCZ/GBOC 80 2 Gwoździe druciaki GDCZ/GDOC 80 3 Gwoździe stolarskie GSCZ/GSOC 81 4 Gwoździe skrętne GSKCZ/GSKOC 81 5 Gwoździe ciesielskie GCOC 82 6 Gwoździe papowe GPCZ/GPOC 82 7 Podkładki papowe dociskowe PGP 82 8 Gwoździe papowe z podkładką GPP 83 9 Gwoździe papowe skrętne GPSOC Gwoździe hartowane walcowane ryflowane GHWOC Gwoździe walcowane pierścieniowe GWCZ/GWOC Gwoździe tapicerskie GT 84 ZAŚLEPKI I ROZETY OZDOBNE Nazwa produktu Typ Zdjęcie Str. 1 Zaślepki maskujące do wkrętów konfirmatowych RKO 86 2 Zaślepki ozdobne do wkrętów hartowanych z łbem stożkowym ZW 86 3 Rozety ozdobne do maskowania głów wkrętów RO 86 4 Rozety ozdobne do maskowania głów wkrętów i gwoździ RG 87 14

15 WKRĘTY I ŁĄCZNIKI DO KONSTRUKCJI DREWNIANYCH WKRĘTY KONSTRUKCYJNE PROGRAM PRODUKCJI

16 WKRĘTY KONSTRUKCYJNE - PROGRAM PRODUKCJI WKCP Wkręty konstrukcyjne z łbem podkładkowym, gniazdo TX Zastosowanie Rodzaj montażu Podłoże Materiał Wkręt do połączeń konstrukcyjnych elementów drewnianych m.in. litych, klejonych, X-LAM, LVL i płyt drewnopochodnych. Wkręt nie wymaga wcześniejszego nawiercania. Drewno lite i klejone Stal niskowęglowa ocynkowana galwanicznie Cechy i korzyści PN-EN 14592:2008 +A1:2012 ŻÓŁTY na zamówienie 340 mm Powłoka woskowa Długość wkrętów Łeb podkładkowy z gniazdem TX Frez rozwiercający Dzięki specjalnej powłoce woskowej nanoszonej podczas procesu produkcji, znacząco zmniejszyliśmy moment wkręcania. Dzięki temu montaż jest szybszy, łatwiejszy i ogranicza zużycie energii co jest szczególnie istotne w narzędziach zasilanych akumulatorem. Produkujemy wkręty o długości do 340mm, dzięki temu możesz mocować elementy o gr. do 260mm Łeb podkładkowy zwiększa powierzchnię docisku zapewniając wysoką wytrzymałość na przeciąganie oraz zamyka połączenie. Gniazdo TX gwarantuje optymalne przeniesienie momentu obrotowego. Frez rozwiercający zmniejsza moment siły niezbędnej do wkręcania poprzez poszerzenie otworu Karby tnące Specjalne karby tnące na gwincie przecinają włókna struktury drewna podczas wkręcania. Specjalne ostrze Nacięcie na początku gwintu ułatwia rozpoczęcia wkręcania oraz zapobiega pękaniu drewna. 16

17 WKRĘTY KONSTRUKCYJNE - PROGRAM PRODUKCJI WKCP Wkręty konstrukcyjne z łbem podkładkowym, gniazdo TX Ø6,0 Ø8,0 Ø10 d w x L w L g t fix D w TX Szt. WKCP ,0 x TX WKCP ,0 x TX WKCP ,0 x TX WKCP ,0 x TX WKCP ,0 x TX WKCP ,0 x TX WKCP ,0 x TX WKCP ,0 x TX WKCP ,0 x TX WKCP ,0 x TX WKCP ,0 x TX WKCP ,0 x TX WKCP ,0 x TX WKCP ,0 x TX WKCP ,0 x TX WKCP ,0 x TX WKCP ,0 x TX WKCP ,0 x TX WKCP ,0 x TX WKCP ,0 x TX WKCP ,0 x TX WKCP ,0 x TX WKCP ,0 x TX WKCP x TX WKCP x TX WKCP x TX WKCP x TX WKCP x TX WKCP x TX WKCP x TX WKCP x TX WKCP x TX WKCP x TX WKCP x TX WKCP x TX

18 WKRĘTY KONSTRUKCYJNE - PROGRAM PRODUKCJI WKCP Wkręty konstrukcyjne z łbem podkładkowym, gniazdo TX TABELA NOŚNOŚCI CHARAKTERYSTYCZNYCH Nośności Jednostka WKCP ø6 WKCP ø8 WKCP ø10 Drewno klasy C24 Nośność charakterystyczna wyciąganie (prostopadle do włókien) f ax,k [N/mm 2 ] 12,54 17,07 14,17 Nośność charakterystyczna na wyciąganie (równolegle do włókien) f ax,k [N/mm 2 ] 7,76 10,14 8,76 Wytrzymałóść charakt. na przeciąganie główki f head,k [N/mm 2 ] 21,06 24,36 21,33 Wytrzymałość charakterystyczna na rozciąganie f tens,k [kn] 10,12 19,78 34,83 Wytrzymałość charakterystyczna na skręcanie f tor,k [Nm] 9,57 28,68 32,72 Opór charakterystyczny przy wkręcaniu R tor,k [Nm] 2,33 7,81 16,21 Charakterystyczny moment uplastycznienia M y,k [Nmm] Przykładowe zastosowanie wkręta WKCP z łbem podkładkowym 18

19

20 WKRĘTY KONSTRUKCYJNE - PROGRAM PRODUKCJI WKCS Wkręty konstrukcyjne z łbem stożkowym płaskim, gniazdo TX Zastosowanie Rodzaj montażu Podłoże Materiał Wkręt do połączeń konstrukcyjnych elementów drewnianych m.in. litych, klejonych, X-LAM, LVL i płyt drewnopochodnych. Wkręt nie wymaga wcześniejszego nawiercania. Drewno lite i klejone Stal niskowęglowa ocynkowana galwanicznie Cechy i korzyści PN-EN 14592:2008 +A1:2012 ŻÓŁTY 320 mm Powłoka woskowa Długość wkrętów Łeb stożkowy z gniazdem TX Dzięki specjalnej powłoce woskowej nanoszonej podczas procesu produkcji, znacząco zmniejszyliśmy moment wkręcania. Dzięki temu montaż jest szybszy, łatwiejszy i ogranicza zużycie energii co jest szczególnie istotne w narzędziach zasilanych akumulatorem. Produkujemy wkręty o długości do 320mm, dzięki temu możesz mocować elementy o gr. do 240mm Łeb stożkowy zapewnia odpowiednie jego zagłębienie w mocowanym elemencie. Gniazdo TX gwarantuje optymalne przeniesienie momentu obrotowego. na zamówienie Wypustki nacinające Pełne zagłębienie się łba w mocowanym elemencie, zapewniające estetyczne wykończenie powierzchniowe. Frez rozwiercający Frez rozwiercający zmniejsza moment siły niezbędnej do wkręcania poprzez poszerzenie otworu Karby tnące Specjalne karby tnące na gwincie przecinają włókna struktury drewna podczas wkręcania. Specjalne ostrze Nacięcie na początku gwintu ułatwia rozpoczęcia wkręcania oraz zapobiega pękaniu drewna. 20

21 WKRĘTY KONSTRUKCYJNE - PROGRAM PRODUKCJI WKCS Wkręty konstrukcyjne z łbem stożkowym płaskim, gniazdo TX Ø8,0 Ø10 d w x L w L g t fix D w TX Szt. WKCS ,0 x TX WKCS ,0 x TX WKCS ,0 x TX WKCS ,0 x TX WKCS ,0 x TX WKCS ,0 x TX WKCS ,0 x TX WKCS ,0 x TX WKCS ,0 x TX WKCS ,0 x TX WKCS ,0 x TX WKCS ,0 x TX WKCS x TX WKCS x TX WKCS x TX WKCS x TX WKCS x TX WKCS x TX WKCS x TX WKCS x TX WKCS x TX WKCS x TX WKCS x TX

22 WKRĘTY KONSTRUKCYJNE - PROGRAM PRODUKCJI WKCS Wkręty konstrukcyjne z łbem stożkowym płaskim, gniazdo TX TABELA NOŚNOŚCI CHARAKTERYSTYCZNYCH Nośności Jednostka WKCS ø8 WKCS ø10 Drewno klasy C24 Nośność charakterystyczna wyciąganie (prostopadle do włókien) f ax,k [N/mm 2 ] 17,07 14,17 Nośność charakterystyczna na wyciąganie (równolegle do włókien) f ax,k [N/mm 2 ] 10,14 8,76 Wytrzymałóść charakt. na przeciąganie główki f head,k [N/mm 2 ] 20,81 20,04 Wytrzymałość charakterystyczna na rozciąganie f tens,k [kn] 19,78 34,83 Wytrzymałość charakterystyczna na skręcanie f tor,k [Nm] 28,68 32,72 Opór charakterystyczny przy wkręcaniu R tor,k [Nm] 7,81 16,21 Charakterystyczny moment uplastycznienia M y,k [Nmm] Przykładowe zastosowanie wkręta WKCS z łbem stożkowym - montaż zagłębiony 22

23 WKRĘTY KONSTRUKCYJNE - PROGRAM PRODUKCJI PWKCS Podkładki dociskowe do wkrętów konstrukcyjnych z łbem stożkowym Zastosowanie Materiał Podkładka dociskowa do wkrętów konstrukcyjnych WKCS ø8, ø10. Jej zastosowanie zwiększa wytrzymałość połączenia na przeciąganie główki przez element konstrukcji drewnianej. Stal niskowęglowa ocynkowana galwanicznie Cechy i korzyści ŻÓŁTY Podkładka dociskowa Stalowa podkładka do wkrętów z łbem stożkowym zwiększa wytrzymałość połączeń oraz umożliwia montaż płytek metalowych d D x h Szt. p p p PWKCS-8 8,5 25 x 5 50 PWKCS x 6 50 widok podkładki dociskowej w połączeniu z wkrętem WKCS 23

24 WKRĘTY KONSTRUKCYJNE - PROGRAM PRODUKCJI KMWHT Wkręty do konstrukcji drewnianych z łbem stożkowym płaskim, gniazdo TX Zastosowanie Rodzaj montażu Podłoże Materiał Wkręt do połączeń elementów drewnianych i drewnopochodnych w konstrukcjach drewnianych. Wkręt nie wymaga wcześniejszego nawiercania. Płyta wiórowa, sklejka, drewno, płyta OSB, płyta MDF Stal niskowęglowa ocynkowana galwanicznie Cechy i korzyści PN-EN 14592:2008 +A1: mm Powłoka woskowa Długość wkrętów Dzięki specjalnej powłoce woskowej nanoszonej podczas procesu produkcji, znacząco zmniejszyliśmy moment wkręcania. Dzięki temu montaż jest szybszy, łatwiejszy i ogranicza zużycie energii co jest szczególnie istotne w narzędziach zasilanych akumulatorem. Produkujemy wkręty o długości do 200mm, dzięki temu możesz mocować elementy o gr. do 130mm ŻÓŁTY Łeb stożkowy z gniazdem TX Łeb stożkowy zapewnia odpowiednie jego zagłębienie w mocowanym elemencie. Gniazdo TX gwarantuje optymalne przeniesienie momentu obrotowego. Wypustki nacinające Pełne zagłębienie się łba w mocowanym elemencie, zapewniające estetyczne wykończenie powierzchniowe. Frez rozwiercający Frez rozwiercający zmniejsza moment siły niezbędnej do wkręcania poprzez poszerzenie otworu Karby tnące Specjalne ostrze Specjalne karby tnące na gwincie przecinają włókna struktury drewna podczas wkręcania. Nacięcie na początku gwintu ułatwia rozpoczęcia wkręcania oraz zapobiega pękaniu drewna. 24

25 WKRĘTY KONSTRUKCYJNE - PROGRAM PRODUKCJI KMWHT Wkręty do konstrukcji drewnianych z łbem stożkowym płaskim, gniazdo TX Ø3,0 Ø3,5 Ø4,0 Ø4,5 Ø5,0 Ø6,0 d w x L w L g t fix TX Szt. KMWHT ,0 x TX KMWHT ,0 x TX KMWHT ,0 x TX KMWHT ,5 x TX KMWHT ,5 x TX KMWHT ,5 x TX KMWHT ,5 x TX KMWHT ,0 x TX KMWHT ,0 x TX KMWHT ,0 x TX KMWHT ,0 x TX KMWHT ,0 x TX KMWHT ,0 x TX KMWHT ,0 x TX KMWHT ,5 x TX KMWHT ,5 x TX KMWHT ,5 x TX KMWHT ,5 x TX KMWHT ,5 x TX KMWHT ,0 x TX KMWHT ,0 x TX KMWHT ,0 x TX KMWHT ,0 x TX KMWHT ,0 x TX KMWHT ,0 x TX KMWHT ,0 x TX KMWHT ,0 x TX KMWHT ,0 x TX KMWHT ,0 x TX KMWHT ,0 x TX KMWHT ,0 x TX KMWHT ,0 x TX KMWHT ,0 x TX KMWHT ,0 x TX KMWHT ,0 x TX KMWHT ,0 x TX KMWHT ,0 x TX KMWHT ,0 x TX

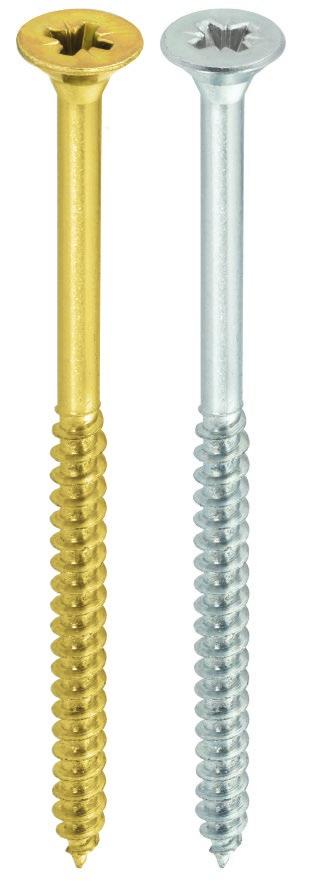

26 WKRĘTY KONSTRUKCYJNE - PROGRAM PRODUKCJI KDH / KMH Wkręty hartowane do drewna z niepełnym gwintem i łbem stożkowym płaskim, gniazdo PZ Zastosowanie Rodzaj montażu Podłoże Materiał Wkręt hartowany do połączeń elementów drewnianych i drewnopochodnych. Wkręt nie wymaga wcześniejszego nawiercania. Płyta wiórowa, sklejka, drewno, płyta OSB, płyta MDF Stal niskowęglowa ocynkowana galwanicznie Cechy i korzyści Łeb stożkowy Łeb stożkowy zapewnia odpowiednie jego zagłębienie w mocowanym elemencie. Gniazdo PZ Najbardziej powszechne gniazdo montażowe PZ ułatwia szybki i pewny montaż elementów. Profil gwintu Specjalnie zaprojektowany profil wkręta powoduje, że montaż jest szybki, a połączenie elementów jest trwałe Niepełny gwint Niepełny gwint zapobiega powstawaniu pęknięć w elemencie montowanym oraz gwarantuje jego poprawne dociśnięcie. ŻÓŁTY PN-EN 14592:2008 +A1:2012 Jak czytać kod produktu KDH B(X5)? KDH B (X5) Typ wkręta Średnica wkręta 5,0mm Długość wkręta 100mm Kolor ocynku - biały Pakowanie - po 5 kg 26

27 WKRĘTY KONSTRUKCYJNE - PROGRAM PRODUKCJI KDH / KMH Wkręty hartowane do drewna z niepełnym gwintem i łbem stożkowym płaskim, gniazdo PZ Ø3,5 Ø4,0 ŻÓŁTY ŻÓŁTY Szt. d w x L w KDH (X5)* KDH B(X5)* ,5 x PZ 2 KDH (X5)* KDH B(X5)* ,5 x PZ 2 KDH (X5)* KDH B(X5)* ,5 x PZ 2 KDH (X5)* KDH B(X5)* ,5 x PZ 2 KDH (X5)* KDH B(X5)* ,5 x PZ 2 KDH (X5)* KDH B(X5)* ,5 x PZ 2 KDH (X5)* KDH B(X5)* ,0 x PZ 2 KDH (X5)* KDH B(X5)* ,0 x PZ 2 KDH (X5)* KDH B(X5)* ,0 x PZ 2 KDH (X5)* KDH B(X5)* ,0 x PZ 2 KDH (X5)* KDH B(X5)* ,0 x PZ 2 KDH (X5)* KDH B(X5)* ,0 x PZ 2 KDH-40070(X5) KDH B(X5) 5 KMH ,0 x PZ 2 KDH (X5)* KDH B(X5)* ,0 x PZ 2 KDH (X5)* KDH B(X5)* ,0 x PZ 2 KDH-40080(X5) KDH B(X5) ,0 x PZ 2 Ø4,5 KDH (X5)* KDH B(X5)* ,5 x PZ 2 KDH-45070(X5) KDH B(X5) 5 KMH ,5 x PZ 2 Ø5,0 Ø6,0 KDH-45080(X5) KDH B(X5) 5 KMH ,5 x PZ 2 KDH (X5)* KDH B(X5)* ,0 x PZ 2 KDH (X5)* KDH B(X5)* ,0 x PZ 2 KDH-50070(X5) KDH B(X5) 5 KMH ,0 x PZ 2 KDH (X5)* KDH B(X5)* ,0 x PZ 2 KDH-50080(X5) KDH B(X5) 5 KMH ,0 x PZ 2 KDH-50090(X5) KDH B(X5) 5 KMH ,0 x PZ 2 KDH-50100(X5) KDH B(X5) 5 KMH ,0 x PZ 2 KDH (X5)* KDH B(X5)* ,0 x PZ 2 KDH-50120(X5) KDH B(X5) 5 KMH ,0 x PZ 2 KDH-60070(X5) KDH B(X5) 5 KMH ,0 x PZ 3 KDH-60080(X5) KDH B(X5) 5 KMH ,0 x PZ 3 KDH (X5)* KDH B(X5)* ,0 x PZ 3 KDH-60090(X5) KDH B(X5) 5 KMH ,0 x PZ 3 KDH-60100(X5) KDH B(X5) 5 KMH ,0 x PZ 3 KDH (X5)* KDH B(X5)* ,0 x PZ 3 KDH-60110(X5) KDH B(X5) 5 KMH ,0 x PZ 3 KDH-60120(X5) KDH B(X5) 5 KMH ,0 x PZ 3 KDH-60140(X5) KDH B(X5) 5 KMH ,0 x PZ 3 KDH-60160(X5) KDH B(X5) 5 KMH ,0 x PZ 3 KDH-60180(X5) KDH B(X5) 5 KMH ,0 x PZ 3 KDH-60200(X5) KDH B(X5) 5 KMH ,0 x PZ 3 * Pozycje na zamówienie ** Uwaga! Istnieje możliwość zamówienia wkrętów z inną długością gwintu. Minimalna ilość zamówienia kg. L g ** 27

28 WKRĘTY KONSTRUKCYJNE - PROGRAM PRODUKCJI KDHT/KMHT Wkręty hartowane do drewna z niepełnym gwintem i łbem stożkowym płaskim, gniazdo TX Zastosowanie Rodzaj montażu Podłoże Materiał Wkręt hartowany do połączeń elementów drewnianych i drewnopochodnych. Wkręt nie wymaga wcześniejszego nawiercania. Płyta wiórowa, sklejka, drewno, płyta OSB, płyta MDF Stal niskowęglowa ocynkowana galwanicznie Cechy i korzyści Łeb stożkowy Łeb stożkowy zapewnia odpowiednie jego zagłębienie w mocowanym elemencie. Gniazdo TX Gniazdo TX gwarantuje optymalne przeniesienie momentu obrotowego. Profil gwintu Specjalnie zaprojektowany profil wkręta powoduje, że montaż jest szybki, a połączenie elementów jest trwałe Niepełny gwint Niepełny gwint zapobiega powstawaniu pęknięć w elemencie montowanym oraz gwarantuje jego poprawne dociśnięcie. ŻÓŁTY PN-EN 14592:2008 +A1:2012 Jak czytać kod produktu KDHT B(X5)? KDHT Typ wkręta Średnica wkręta 5,0mm Długość wkręta 100mm 28

29 WKRĘTY KONSTRUKCYJNE - PROGRAM PRODUKCJI KDHT/KMHT Wkręty hartowane do drewna z niepełnym gwintem i łbem stożkowym płaskim, gniazdo TX Ø3,5 Ø4,0 Ø4,5 Ø5,0 Ø6,0 ŻÓŁTY ŻÓŁTY Szt. d w x L w L g KDHT ,5 x TX 15 KDHT ,5 x TX 15 KDHT ,5 x TX 15 KDHT ,5 x TX 15 KDHT ,5 x TX 15 KDHT ,5 x TX 15 KDHT ,0 x TX 20 KDHT ,0 x TX 20 KDHT ,0 x TX 20 KDHT ,0 x TX 20 KDHT ,0 x TX 20 KDHT ,0 x TX 20 KDHT KMH ,0 x TX 20 KDHT ,0 x TX 20 KDHT ,0 x TX 20 KDHT ,0 x TX 20 KDHT ,5 x TX 20 KDHT KMH ,5 x TX 20 KDHT KMH ,5 x TX 20 KDHT ,0 x TX 25 KDHT ,0 x TX 25 KDHT KMH ,0 x TX 25 KDHT ,0 x TX 25 KDHT KMH ,0 x TX 25 KDHT KMH ,0 x TX 25 KDHT KMH ,0 x TX 25 KDHT ,0 x TX 25 KDHT KMH ,0 x TX 25 KDHT KMH ,0 x TX 30 KDHT KMH ,0 x TX 30 KDHT ,0 x TX 30 KDHT KMH ,0 x TX 30 KDHT KMH ,0 x TX 30 KDHT ,0 x TX 30 KDHT KMH ,0 x TX 30 KDHT KMH ,0 x TX 30 KDHT KMH ,0 x TX 30 KDHT KMH ,0 x TX 30 KDHT KMH ,0 x TX 30 KDHT KMH ,0 x TX 30 Pozycje na zamówienie. Uwaga! Istnieje możliwość zamówienia wkrętów z inną długością gwintu. Minimalna ilość zamówienia kg. 29

30 WKRĘTY KONSTRUKCYJNE - PROGRAM PRODUKCJI KDH / KMH Wkręty hartowane do drewna z pełnym gwintem i łbem stożkowym płaskim, gniazdo PZ Zastosowanie Rodzaj montażu Podłoże Materiał Wkręt hartowany do połączeń elementów drewnianych i drewnopochodnych. Wkręt nie wymaga wcześniejszego nawiercania. Płyta wiórowa, sklejka, drewno, płyta OSB, płyta MDF Stal niskowęglowa ocynkowana galwanicznie Cechy i korzyści Łeb stożkowy Łeb stożkowy zapewnia odpowiednie jego zagłębienie w mocowanym elemencie. Gniazdo PZ Najbardziej powszechne gniazdo montażowe PZ ułatwia szybki i pewny montaż elementów. Profil gwintu Specjalnie zaprojektowany profil wkręta powoduje, że montaż jest szybki, a połączenie elementów jest trwałe ŻÓŁTY Pełny gwint Pełny gwint zapewnia maksymalną efektywność połączenia przy montażu cienkich elementów. PN-EN 14592:2008 +A1:2012 Jak czytać kod produktu KDH B(X5)? KDH B (X5) Typ wkręta Średnica wkręta 5,0mm Długość wkręta 30mm Kolor ocynku - biały Pakowanie - po 5 kg 30

31 WKRĘTY KONSTRUKCYJNE - PROGRAM PRODUKCJI Ø3,0 Ø3,5 Ø4,0 Ø4,5 Ø5,0 Ø6,0 ŻÓŁTY ŻÓŁTY Szt. d w x L w KDH-30012(X5) KDH B(X5) 5 KMH ,0 x 12 PZ 1 KDH-30013(X5) KDH B(X5) 5 KMH ,0 x 13 PZ 1 KDH-30016(X5) KDH B(X5) 5 KMH ,0 x 16 PZ 1 KDH-30020(X5) KDH B(X5) 5 KMH ,0 x 20 PZ 1 KDH-30025(X5) KDH B(X5) 5 KMH ,0 x 25 PZ 1 KDH-30030(X5) KDH B(X5) 5 KMH ,0 x 30 PZ 1 KDH-30035(X5) KDH B(X5) 5 KMH ,0 x 35 PZ 1 KDH-30040(X5) KDH B(X5) 5 KMH ,0 x 40 PZ 1 KDH-35013(X5) KDH B(X5) 5 KMH ,5 x 13 PZ 2 KDH-35016(X5) KDH B(X5) 5 KMH ,5 x 16 PZ 2 KDH-35020(X5) KDH B(X5) 5 KMH ,5 x 20 PZ 2 KDH-35025(X5) KDH B(X5) 5 KMH ,5 x 25 PZ 2 KDH-35030(X5) KDH B(X5) 5 KMH ,5 x 30 PZ 2 KDH-35035(X5) KDH B(X5) 5 KMH ,5 x 35 PZ 2 KDH-35040(X5) KDH B(X5) 5 KMH ,5 x 40 PZ 2 KDH-35045(X5) KDH B(X5) 5 KMH ,5 x 45 PZ 2 KDH-35050(X5) KDH B(X5) 5 KMH ,5 x 50 PZ 2 KDH-35060(X5) KDH B(X5) 5 KMH ,5 x 60 PZ 2 KDH-40013(X5) KDH B(X5) 5 KMH ,0 x 13 PZ 2 KDH-40016(X5) KDH B(X5) 5 KMH ,0 x 16 PZ 2 KDH-40020(X5) KDH B(X5) 5 KMH ,0 x 20 PZ 2 KDH-40025(X5) KDH B(X5) 5 KMH ,0 x 25 PZ 2 KDH (X5) KDH B(X5) 5 KMH ,0 x 30 PZ 2 KDH-40035(X5) KDH B(X5) 5 KMH ,0 x 35 PZ 2 KDH-40040(X5) KDH B(X5) 5 KMH ,0 x 40 PZ 2 KDH-40045(X5) KDH B(X5) 5 KMH ,0 x 45 PZ 2 KDH-40050(X5) KDH B(X5) 5 KMH ,0 x 50 PZ 2 KDH-40055(X5) KDH B(X5) 5 KMH ,0 x 55 PZ 2 KDH-40060(X5) KDH B(X5) 5 KMH ,0 x 60 PZ 2 KDH-45016(X5) KDH B(X5) 5 KMH ,5 x 16 PZ 2 KDH-45020(X5) KDH B(X5) 5 KMH ,5 x 20 PZ 2 KDH-45025(X5) KDH B(X5) 5 KMH ,5 x 25 PZ 2 KDH-45030(X5) KDH B(X5) 5 KMH ,5 x 30 PZ 2 KDH-45035(X5) KDH B(X5) 5 KMH ,5 x 35 PZ 2 KDH-45040(X5) KDH B(X5) 5 KMH ,5 x 40 PZ 2 KDH-45045(X5) KDH B(X5) 5 KMH ,5 x 45 PZ 2 KDH-45050(X5) KDH B(X5) 5 KMH ,5 x 50 PZ 2 KDH-45060(X5) KDH B(X5) 5 KMH ,5 x 60 PZ 2 KDH-50025(X5) KDH B(X5) 5 KMH ,0 x 25 PZ 2 KDH-50030(X5) KDH B(X5) 5 KMH ,0 x 30 PZ 2 KDH-50035(X5) KDH B(X5) 5 KMH ,0 x 35 PZ 2 KDH-50040(X5) KDH B(X5) 5 KMH ,0 x 40 PZ 2 KDH-50045(X5) KDH B(X5) 5 KMH ,0 x 45 PZ 2 KDH-50050(X5) KDH B(X5) 5 KMH ,0 x 50 PZ 2 KDH-50060(X5) KDH B(X5) 5 KMH ,0 x 60 PZ 2 KDH-60040(X5) KDH B(X5) 5 KMH ,0 x 40 PZ 3 KDH-60050(X5) KDH B(X5) 5 KMH ,0 x 50 PZ 3 KDH-60060(X5) KDH B(X5) 5 KMH ,0 x 60 PZ 3 Uwaga! Istnieje możliwość zamówienia wkrętów z inną długością gwintu. Minimalna ilość zamówienia kg. 31

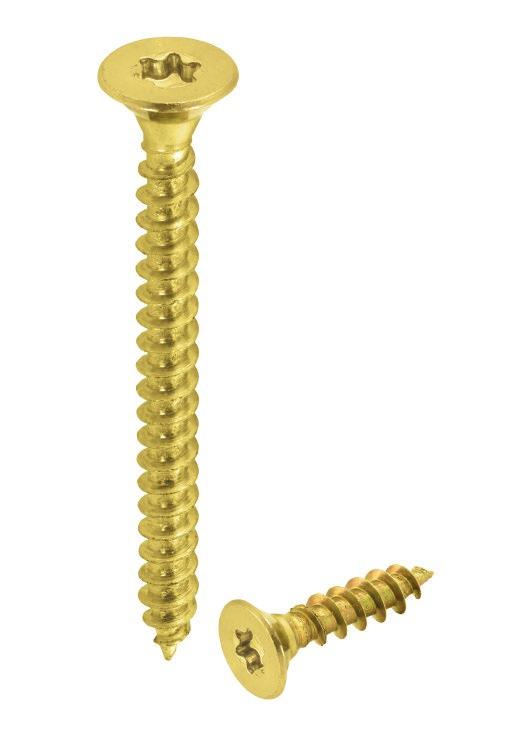

32 KDHT/KMHT WKRĘTY I ŁĄCZNIKI DO KONSTRUKCJI DREWNIANYCH WKRĘTY KONSTRUKCYJNE - PROGRAM PRODUKCJI Wkręty hartowane do drewna z pełnym gwintem i łbem stożkowym płaskim, gniazdo TX Zastosowanie Rodzaj montażu Podłoże Materiał Wkręt hartowany do połączeń elementów drewnianych i drewnopochodnych. Wkręt nie wymaga wcześniejszego nawiercania. Płyta wiórowa, sklejka, drewno, płyta OSB, płyta MDF Stal niskowęglowa ocynkowana galwanicznie Cechy i korzyści Łeb stożkowy Łeb stożkowy zapewnia odpowiednie jego zagłębienie w mocowanym elemencie. Gniazdo TX Gniazdo TX gwarantuje optymalne przeniesienie momentu obrotowego. Profil gwintu Specjalnie zaprojektowany profil wkręta powoduje, że montaż jest szybki, a połączenie elementów jest trwałe ŻÓŁTY Pełny gwint Pełny gwint zapewnia maksymalną efektywność połączenia przy montażu cienkich elementów. PN-EN 14592:2008 +A1:2012 Jak czytać kod produktu KDHT-50030? KDHT Typ wkręta Średnica wkręta 5,0mm Długość wkręta 30mm 32

33 WKRĘTY KONSTRUKCYJNE - PROGRAM PRODUKCJI Ø3,0 Ø3,5 Ø4,0 Ø4,5 Ø5,0 Ø6,0 ŻÓŁTY ŻÓŁTY Szt. d w x L w KDHT KMHT ,0 x 12 TX 10 KDHT KMHT ,0 x 13 TX 10 KDHT KMHT ,0 x 16 TX 10 KDHT KMHT ,0 x 20 TX 10 KDHT KMHT ,0 x 25 TX 10 KDHT KMHT ,0 x 30 TX 10 KDHT KMHT ,0 x 35 TX 10 KDHT KMHT ,0 x 40 TX 10 KDHT KMHT ,5 x 13 TX 15 KDHT KMHT ,5 x 16 TX 15 KDHT KMHT ,5 x 20 TX 15 KDHT KMHT ,5 x 25 TX 15 KDHT KMHT ,5 x 30 TX 15 KDHT KMHT ,5 x 35 TX 15 KDHT KMHT ,5 x 40 TX 15 KDHT KMHT ,5 x 45 TX 15 KDHT KMHT ,5 x 50 TX 15 KDHT KMHT ,5 x 60 TX 15 KDHT KMHT ,0 x 13 TX 20 KDHT KMHT ,0 x 16 TX 20 KDHT KMHT ,0 x 20 TX 20 KDHT KMHT ,0 x 25 TX 20 KDHT KMHT ,0 x 30 TX 20 KDHT KMHT ,0 x 35 TX 20 KDHT KMHT ,0 x 40 TX 20 KDHT KMHT ,0 x 45 TX 20 KDHT KMHT ,0 x 50 TX 20 KDHT KMHT ,0 x 55 TX 20 KDHT KMHT ,0 x 60 TX 20 KDHT KMHT ,5 x 16 TX 20 KDHT KMHT ,5 x 20 TX 20 KDHT KMHT ,5 x 25 TX 20 KDHT KMHT ,5 x 30 TX 20 KDHT KMHT ,5 x 35 TX 20 KDHT KMHT ,5 x 40 TX 20 KDHT KMHT ,5 x 45 TX 20 KDHT KMHT ,5 x 50 TX 20 KDHT KMHT ,5 x 60 TX 20 KDHT KMHT ,0 x 25 TX 25 KDHT KMHT ,0 x 30 TX 25 KDHT KMHT ,0 x 35 TX 25 KDHT KMHT ,0 x 40 TX 25 KDHT KMHT ,0 x 45 TX 25 KDHT KMHT ,0 x 50 TX 25 KDHT KMHT ,0 x 60 TX 25 KDHT KMHT ,0 x 40 TX 30 KDHT KMHT ,0 x 50 TX 30 KDHT KMHT ,0 x 60 TX 30 Pozycje na zamówienie. Uwaga! Istnieje możliwość zamówienia wkrętów z inną długością gwintu. Minimalna ilość zamówienia kg. 33

34 WKRĘTY KONSTRUKCYJNE - PROGRAM PRODUKCJI K (DIN 571) Wkręty do drewna z łbem sześciokątnym Zastosowanie Rodzaj montażu Podłoże Materiał Wkręt do mocowania elementów drewnianych, stalowych, a także PCV do podłoży drewnianych. Wkręt wymaga wcześniejszego nawiercania. Płyta wiórowa, sklejka, drewno, płyta OSB, płyta MDF Stal niskowęglowa ocynkowana galwanicznie Cechy i korzyści 260 mm Długość wkrętów Łeb sześciokątny SW Produkujemy wkręty o długości do 260mm, dzięki temu możesz mocować elementy o gr. do 90mm Łeb sześciokątny zapewnia odpowiedni docisk mocowanego elementu. Niepełny gwint Niepełny gwint zapobiega powstawaniu pęknięć w elemencie montowanym oraz gwarantuje jego poprawne dociśnięcie. PN-EN 14592:2008 +A1:2012 Przykład montażu drewno-drewno Przykład montażu metal-drewno 34

35 WKRĘTY KONSTRUKCYJNE - PROGRAM PRODUKCJI K (DIN 571) Wkręty do drewna z łbem sześciokątnym Ø6,0 Ø8,0 Ø10 Ø12 d w x L w L g SW K-06060(X5) 6,0 x 60 SW 10 5 K-06070(X5) 6,0 x 70 SW 10 5 K-06080(X5) 6,0 x 80 SW 10 5 K-06090(X5) 6,0 x 90 0,6 x L W SW 10 5 K-06100(X5) 6,0 x 100 SW 10 5 K-06120(X5) 6,0 x 120 SW 10 5 K-06140(X5) 6,0 x 140 SW 10 5 K-08060(X5) 8,0 x 60 SW 13 5 K-08070(X5) 8,0 x 70 SW 13 5 K-08080(X5) 8,0 x 80 SW 13 5 K-08090(X5) 8,0 x 90 SW 13 5 K-08100(X5) 8,0 x 100 SW ,6 x L W K-08120(X5) 8,0 x 120 SW 13 5 K-08140(X5) 8,0 x 140 SW 13 5 K-08160(X5) 8,0 x 160 SW 13 5 K-08180(X5) 8,0 x 180 SW 13 5 K-08200(X5) 8,0 x 200 SW 13 5 K-10080(X5) 10 x 80 SW 17 5 K-10100(X5) 10 x 100 SW 17 5 K-10120(X5) 10 x 120 SW 17 5 K-10140(X5) 10 x 140 0,6 x L W SW 17 5 K-10160(X5) 10 x 160 SW 17 5 K-10180(X5) 10 x 180 SW 17 5 K-10200(X5) 10 x 200 SW 17 5 K-12120(X5) 12 x 120 SW 19 5 K-12140(X5) 12 x 140 SW 19 5 K-12160(X5) 12 x 160 SW 19 5 K-12180(X5) 12 x 180 SW ,6 x L W K-12200(X5) 12 x 200 SW 19 5 K-12220(X5) 12 x 220 SW 19 5 K-12240(X5) 12 x 240 SW 19 5 K-12260(X5) 12 x 260 SW 19 5 Jak czytać kod produktu K-10080(X5)? K (X5) Typ wkręta Średnica wkręta 10mm Długość wkręta 80mm Pakowanie - po 5 kg 35

36 WKRĘTY KONSTRUKCYJNE - PROGRAM PRODUKCJI WHO Wkręty hartowane samogwintujące z łbem stożkowym płaskim z gniazdem TX do montażu stolarki PCV i łączenia konstrukcji drewnianych Zastosowanie Rodzaj montażu Podłoże Materiał Wkręt do mocowania ościeżnic okiennych i drzwiowych jak również wielu innych zastosowań Wkręt wymaga wcześniejszego nawiercania. Beton, elementy murowe, drewno Stal niskowęglowa ocynkowana galwanicznie Cechy i korzyści 212 mm Długość wkrętów Dostępne wkręty o długości do 212mm. AT /2012 Gniazdo TX Gniazdo TX gwarantuje optymalne przeniesienie momentu obrotowego. Łeb stożkowy z wypustkami Specjalne ryfle zapewniają odpowiednie zagłębienie łba w mocowanym elemencie bez konieczności nawiercania. Gwint z nacięciem Konstrukcja gwintu gwarantuje pewne i trwałe mocowanie - w wielu rodzajach podłoży. Przykład montażu 36 TABELA NOŚNOŚCI OBLICZENIOWYCH Nośności Głębokość osadzenia h eff Wartość [kn] Nośność obliczeniowa w betonie C 20/25* 30 1,68 Nośność obliczeniowa w cegle pełnej** 40 0,95 Nośność obliczeniowa w cegle pełnej silikatowej *** 40 0,97 *Beton zwykły klasy C20/25 wg PN-EN 206-1:2003 w strefie ściskanej (niezarysowanej) **Cegła ceramiczna pełna klasy minimum 10 wg PN-EN 771-1:2011 ***Cegła silikatowa pełna klasy min. 20 wg PN-EN 771-2:2011 Ø7,5 d w x L w D w Otwór wstępny d 0 TX Szt. WHO ,5 x TX WHO ,5 x TX WHO ,5 x TX WHO ,5 x TX WHO ,5 x TX WHO ,5 x TX WHO ,5 x TX WHO ,5 x TX WHO ,5 x TX

37 WKRĘTY KONSTRUKCYJNE - PROGRAM PRODUKCJI WHOW Wkręty hartowane samogwintujące z łbem walcowym z gniazdem TX do montażu drewnianej stolarki budowlanej i łączenia konstrukcji drewnianych Zastosowanie Rodzaj montażu Podłoże Materiał Wkręt do mocowania stolarki drewnianej jak również wielu innych zastosowań Wkręt wymaga wcześniejszego nawiercania. Beton, elementy murowe, drewno Stal niskowęglowa ocynkowana galwanicznie Cechy i korzyści 212 mm Długość wkrętów Dostępne wkręty o długości do 212mm. AT /2012 Gniazdo TX Gniazdo TX gwarantuje optymalne przeniesienie momentu obrotowego. Łeb walcowy Kształt łba zapewnia odpowiednie jego zagłębienie w drewnianym materiale mocowanym. Gwint z nacięciem Konstrukcja gwintu gwarantuje pewne i trwałe mocowanie - w wielu rodzajach podłoży. Przykład montażu TABELA NOŚNOŚCI OBLICZENIOWYCH Nośności Głębokość osadzenia h eff Wartość [kn] Ø7,5 d w x L w D w Otwór wstępny d 0 TX Szt. WHOW ,5 x 42 7,8 6 TX WHOW ,5 x 62 7,8 6 TX WHOW ,5 x 82 7,8 6 TX WHOW ,5 x 102 7,8 6 TX Nośność obliczeniowa w betonie C 20/25* 30 1,68 WHOW ,5 x 112 7,8 6 TX Nośność obliczeniowa w cegle pełnej** 40 0,95 WHOW ,5 x 132 7,8 6 TX Nośność obliczeniowa w cegle pełnej silikatowej *** 40 0,97 WHOW ,5 x 152 7,8 6 TX *Beton zwykły klasy C20/25 wg PN-EN 206-1:2003 w strefie ściskanej (niezarysowanej) **Cegła ceramiczna pełna klasy minimum 10 wg PN-EN 771-1:2011 ***Cegła silikatowa pełna klasy min. 20 wg PN-EN 771-2:2011 WHOW ,5 x 182 7,8 6 TX WHOW ,5 x 212 7,8 6 TX

38 WKRĘTY KONSTRUKCYJNE - PROGRAM PRODUKCJI KGD/KSGD/KMGD Wkręty do mocowania płyt G-K do podłoży drewnianych Zastosowanie Rodzaj montażu Podłoże Materiał Wkręt do mocowania płyt gipsowo - kartonowych do podłoży drewnianych wewnątrz budynków. Montaż nie wymaga wcześniejszego nawiercania. Płyta wiórowa, sklejka, drewno, płyta OSB, płyta MDF Stal niskowęglowa fosfatowana Cechy i korzyści FS FOSFATOWANY Gniazdo PH 2 Jedno z najbardziej powszechnych gniazd, umożliwia montaż przy użyciu końcówek z ogranicznikiem. PN-EN Łeb stożkowy Łeb stożkowy zapewnia odpowiednie jego zagłębienie w mocowanym elemencie. Przykład montażu Gwint do drewna i ostra końcówka Konstrukcja gwintu gwarantuje pewne i trwałe mocowanie - zarówno w podłożu drewnianym jak i drewnopochodnym. Ostra końcówka ułatwia rozpoczęcie montażu. Ø3,5 Ø4,2 Ø4,8 Szt./kg Szt. Szt. d w x L w KGD KSGD KMGD ,5 x 25 KGD KSGD KMGD ,5 x 35 KGD KSGD KMGD ,5 x 45 KGD KSGD KMGD ,5 x 55 KGD KSGD KMGD ,2 x 70 KGD KSGD KMGD ,2 x 90 KGD KSGD KMGD ,8 x 100 KGD KSGD KMGD ,8 x

39 WKRĘTY I ŁĄCZNIKI DO KONSTRUKCJI DREWNIANYCH MOCOWANIE POKRYĆ DACHOWYCH DO KONSTRUKCJI DREWNIANYCH PROGRAM PRODUKCJI

40 WKRĘTY I ŁĄCZNIKI DO KONSTRUKCJI DREWNIANYCH MOCOWANIE POKRYĆ DACHOWYCH - PROGRAM PRODUKCJI WKRĘT SAMOWIERCĄCY DO MOCOWANIA BLACHODACHÓWKI DO PODŁOŻA DREWNIANEGO 1. NAJWYŻSZEJ JAKOŚCI POWŁOKA LAKIERNICZA Specjalny proces nanoszenia i utwardzania lakieru w podczerwieni gwarantuje wysoką odporność na uszkodzenia mechaniczne powłoki podczas montażu. Grubość powłoki 60-80µm i jej niewrażliwość na promienie UV zapewniają trwały kolor, dopasowany do pokrycia dachowego. Powłoka stanowi jednocześnie dodatkowe zabezpieczenie przed korozją. 2. POWŁOKA CYNKOWA - min. 12µm Warstwa ocynku galwanicznego gwarantuje wysoką ochronę antykorozyjną i nie ulega uszkodzeniu podczas montażu (wkręcania). 3. PODKŁADKI EPDM Doskonale wulkanizują się, tworząc szczelne połączenie. Dzięki odporności na warunki atmosferyczne, są trwale elastyczne i niwelują skutki ruchów termicznych. Zastosowanie podkładek EPDM zwiększa odporność połączenia na korozje. 4. HARTOWANIE Wkręty naszej produkcji poddawane są procesowi obróbki cieplnej, który zapewnia im odpowiednią twardość. 5. KOŃCÓWKA SAMOWIERCĄCA z ostrym wiertłem, redukująca moment wkręcający, zapewnia przewiercanie blach w bardzo krótkim czasie. 40

41 WKRĘTY I ŁĄCZNIKI DO KONSTRUKCJI DREWNIANYCH MOCOWANIE POKRYĆ DACHOWYCH - PROGRAM PRODUKCJI Test trwałości powłoki lakierniczej odporność na uszkodzenia mechaniczne i elastyczność POWŁOKA LAKIERNICZA WKRĘT-MET PRODUKTY FIRM KONKURENCYJNYCH POWŁOKA LAKIERNICZA WKRĘT-MET PRODUKTY FIRM KONKURENCYJNYCH NAJWYŻSZA OCHRONA ANTYKOROZYJNA TRWAŁY KOLOR LAKIERU ODPORNY NA UV POWŁOKA LAKIERNICZA WKRĘT-MET PRODUKTY FIRM KONKURENCYJNYCH GWARANCJA TRWAŁOŚCI! Wkręty samowiercące do mocowania blach profilowanych, pokryte są specjalną powłoką lakierniczą. Nowoczesny sposób jej nakładania sprawia, że jest niezwykle trwała i odporna na uszkodzenia mechaniczne, co jest szczególnie ważne przy montażu, a wkręty spełniają swoją rolę przez bardzo wiele lat. Odporność na promieniowanie UV gwarantuje również niezmienność koloru. Do lakierowania wkrętów firma Wkręt-met stosuje, wyłącznie najwyższej jakości, sprawdzone komponenty. 41

42 MOCOWANIE POKRYĆ DACHOWYCH - PROGRAM PRODUKCJI WFDOC/WFD Wkręt samowiercący z podkładką EPDM do mocowania blach do podłoża drewnianego, łeb sześciokątny ETA-16/ Wkręt wiercący ze stali niskowęglowej lub nierdzewnej z podkładką z EPDM, do mocowania blach, blachodachówki i obróbek blacharskich do podłoża drewnianego Powłoki ochronne / Materiał Dane techniczne SUPER A2 QUALITY SQ CERAMIC * bi-metal Średnica wkręta d w 4,8 Zdolność przewiercania t max 2x1,25 Rozmiar klucza (S) - SW 8 Wysokość łba k 4,5 Średnica łba F 10,0 Długość piórka 5,0 WFD/WFDOC stalowa z EPDM (Z14) aluminiowa z EPDM (A14)* Podkładka (D) aluminiowa z EPDM (A14) WFD-D nierdzewna z EPDM (S14)* aluminiowa z EPDM (A14) A2-WFD nierdzewna z EPDM (S14)* Materiał wkręta WFD/WFDOC/WFD-D stal węglowa utwardz. cieplnie A2-WFD stal nierdzewna A2/bimetal Powłoka ochronna WFD/WFDOC ocynk galwaniczny min. 12 μm WFD-D/A2-WFD powłoka ceramiczna SQ Lakier wg Palety RAL proszkowy min. 60 μm Materiał podłoża drewno min. C24 Aprobata [-] ETA-16/0443 * - na zamówienie * RAL Cechy i korzyści Końcówka samowiercąca Podkładka uszczelniająca z EPDM Możliwość malowania wg Palety RAL Cechowany łeb wkręta Powłoka antykorozyjna - ocynk galwaniczny (WFDOC/WFD) Powłoka antykorozyjna - powłoka ceramiczna (WFD-D) Wkręty ze stali nierdzewnej A2 (A2-WFD) Parametry montażowe Zdolność przewiercania blach o grubości do 2,5 mm, krótki czas montażu Uszczelnia i zabezpiecza połączenie przed korozją Trwały kolor dopasowany do pokrycia dachowego, odporny na promieniowanie UV oraz warunki atmosferyczne Cecha WK na łbie wkręta pozwala na identyfikacje naszej firmy jako producenta oraz łatwe rozpoznanie produktu Grubość powłoki cynku min. 12 μm, gwarancja jakości i wysoka ochrona antykorozyjna Bardzo wysoka ochrona antykorozyjna (kilkukrotnie wyższa od tradycyjnego ocynku) Najwyższa ochrona antykorozyjna - możliwość stosowania wkrętów nawet do kategorii korozyjności C4 Średnica wkręta d w 4,8 Min. grubość podłoża h min 20 / 30 Głębokość zakotwienia łącznika h eff 20 / 30 Min. rozstaw łączników S min 50 Min. odległość od krawędzi C min 25

43 MOCOWANIE POKRYĆ DACHOWYCH - PROGRAM PRODUKCJI WFDOC/WFD Wkręt samowiercący z podkładką EPDM do mocowania blach do podłoża drewnianego, łeb sześciokątny ø4,8 RAL SUPER QUALITY SQ CERAMIC SUPER QUALITY SQ CERAMIC RAL 2 Min. ilości zam. WFD-D d w x L w Maks. długość użytkowa t fix WFDOC WFD RAL WFD-D WFD-D RAL A2-WFD ,8 x 25 1, WFDOC WFD RAL WFD-D WFD-D RAL A2-WFD ,8 x WFDOC WFD RAL WFD-D WFD-D RAL A2-WFD ,8 x WFDOC WFD RAL WFD-D WFD-D RAL A2-WFD ,8 x WFDOC WFD RAL WFD-D WFD-D RAL A2-WFD ,8 x WFDOC WFD RAL WFD-D WFD-D RAL A2-WFD ,8 x WFDOC WFD RAL WFD-D WFD-D RAL A2-WFD ,8 x A2 bi-metal standard / na zamówienie 1 na zamówienie 2 na zamówienie 3 1 Kolory wg tabeli RAL inne niż ujęte tabeli standardowych kolorów RAL wymagają minimalnego zamówienia w ilości szt. z rozmiaru i koloru 2 Minimalne ilości zamówienia dla rozmiaru i koloru- podane w tabeli 3 Minimalna ilość zamówienia szt z rozmiaru Jak czytać kod produktu, np.: WFDOC-48035? WFDOC Typ Średnica 4,8mm Długość 35mm Jak czytać kod produktu, np.: WFD-D ? WFD D Typ Powłoka ceramiczna Średnica 4,8mm Długość 35mm RAL 3011 Tabela standardowych kolorów RAL Nr RAL Kolor Nr RAL Kolor 3005 CZERWONY 3009 WIŚNIOWY CIEMNY 3011 WIŚNIOWY 5005 NIEBIESKI 5010 NIEBIESKI CIEMNY 6005 ZIELONY JASNY 6020 ZIELONY 7016 GRAFITOWY CIEMNY 7024 GRAFITOWY 8004 CEGLASTY 8017 BRĄZOWY 8019 BRĄZOWO-SZARY CZARNY 9006 SREBRNY ALUMINIOWY 9010 ECRU Uwaga! Kolory przedstawione na wydruku są użyte tylko jako poglądowe i w efekcie mogą różnić się od oryginalnych. Wytrzymałość charakterystyczna na wyrywanie/ścinanie [kn] Podłoże Głębokość zakotwienia h eff Grubość mocowanej blachy 0,50 0,63 0,75 0,88 1,00 1,25 Drewno C ,24 / 1,10 1,24 / 1,50 1,24 / 1,74 1,24 / 1,74 1,24 / 1,74 1,24 / 1, ,73 / 1,10 1,73 / 1,50 1,73 / 1,74 1,73 / 1,74 1,73 / 1,74 1,73 / 1,74 Zaleca się częściowy współczynnik bezpieczeństwa 1,33 43

44 MOCOWANIE POKRYĆ DACHOWYCH - PROGRAM PRODUKCJI WDD Wkręt samowiercący z podkładką EPDM do mocowania blach do podłoża drewnianego, gniazdo TX ETA-16/0443 Wkręt wiercący ze stali niskowęglowej z podkładką z EPDM, do mocowania blach, blachodachówki i obróbek blacharskich do podłoża drewnianego. Zastosowanie w przypadku mocowania bocznego blach i blachodachówki modułowej. Powłoki ochronne / Materiał Dane techniczne SUPER QUALITY SQ CERAMIC * RAL Cechy i korzyści Końcówka samowiercąca Podkładka uszczelniająca z EPDM Możliwość malowania wg Palety RAL Płaski łeb wkręta z gniazdem TORX-20 Powłoka antykorozyjna - ocynk galwaniczny (WDD) Powłoka antykorozyjna - powłoka ceramiczna (WDD-D) Zdolność przewiercania blach o grubości do 2,5 mm, krótki czas montażu Uszczelnia i zabezpiecza połączenie przed korozją Trwały kolor dopasowany do pokrycia dachowego, odporny na promieniowanie UV oraz warunki atmosferyczne Nowoczesny kształt łba nadaje estetyczny wygląd połączeniu, łeb dopasowuję się do powierzchni mocowanej blachy Grubość powłoki cynku min. 12 μm, gwarancja jakości i wysoka ochrona antykorozyjna Bardzo wysoka ochrona antykorozyjna (kilkukrotnie wyższa od tradycyjnego ocynku) Średnica wkręta d w 4,8 Zdolność przewiercania t max 2x1,25 Typ gniazda - TX 20 Wysokość łba k 2,0 Średnica łba F 9,0 Długość piórka 5,0 Podkładka (D) WDD/WDD-D aluminiowa z EPDM (A14) Materiał wkręta WDD/WDD-D stal węglowa utwardz. cieplnie Powłoka ochronna WDD ocynk galwaniczny min. 12 μm WDD-D powłoka ceramiczna SQ Lakier wg Palety RAL proszkowy min. 60 μm Materiał podłoża drewno min. C24 Aprobata [-] ETA-16/0443 Parametry montażowe Średnica wkręta d w 4,8 Min. grubość podłoża h min 20 / 30 Głębokość zakotwienia łącznika h eff 20 / 30 Min. rozstaw łączników S min 50 Min. odległość od krawędzi C min 25 TX * - na zamówienie 44

45 MOCOWANIE POKRYĆ DACHOWYCH - PROGRAM PRODUKCJI WDD Wkręt samowiercący z podkładką EPDM do mocowania blach do podłoża drewnianego, gniazdo TX RAL ø4,8 WDD WDD RAL WDD-D WDD-D RAL 4,8 x SUPER QUALITY SQ CERAMIC SUPER QUALITY SQ CERAMIC RAL d w x L w Maks. długość użytkowa t fix standard / na zamówienie 1 na zamówienie 2 na zamówienie 2 1 Kolory wg tabeli RAL inne niż ujęte tabeli standardowych kolorów RAL wymagają minimalnego zamówienia w ilości szt. z rozmiaru i koloru 2 Minimalna ilość zamówienia szt z rozmiaru i koloru Jak czytać kod produktu, np.: WDD-D ? WDD D Typ Powłoka SQ Ceramic Średnica 4,8mm Długość 35mm RAL 3011 Tabela standardowych kolorów RAL Nr RAL Kolor Nr RAL Kolor 3005 CZERWONY 3009 WIŚNIOWY CIEMNY 3011 WIŚNIOWY 5005 NIEBIESKI 5010 NIEBIESKI CIEMNY 6005 ZIELONY JASNY 6020 ZIELONY 7016 GRAFITOWY CIEMNY 7024 GRAFITOWY 8004 CEGLASTY 8017 BRĄZOWY 8019 BRĄZOWO-SZARY CZARNY 9006 SREBRNY ALUMINIOWY 9010 ECRU Uwaga! Kolory przedstawione na wydruku są użyte tylko jako poglądowe i w efekcie mogą różnić się od oryginalnych. Wytrzymałość charakterystyczna na wyrywanie/ścinanie [kn] Podłoże Głębokość zakotwienia h eff Grubość mocowanej blachy 0,50 0,63 0,75 0,88 1,00 1,25 Drewno C ,24 / 1,10 1,24 / 1,50 1,24 / 1,74 1,24 / 1,74 1,24 / 1,74 1,24 / 1, ,73 / 1,10 1,73 / 1,50 1,73 / 1,74 1,73 / 1,74 1,73 / 1,74 1,73 / 1,74 Zaleca się częściowy współczynnik bezpieczeństwa 1,33 45

46

47 WKRĘTY I ŁĄCZNIKI DO KONSTRUKCJI DREWNIANYCH MOCOWANIE TERMOIZOLACJI ŚCIAN DO PODŁOŻY DREWNIANYCH PROGRAM PRODUKCJI

48 MOCOWANIE TERMOIZOLACJI ŚCIAN DO PODŁ. DREWNIANYCH - PROGRAM PRODUKCJI DRIVE W Łączniki wkręcane do mocowania wełny mineralnej do podłoża drewnianego z samo-frezującym talerzykiem dociskowym AT /13 PA 100% NYLON EDKW KRĄŻEK Z WEŁNY MINERALNEJ Jedyny na rynku łącznik ze zintegrowanym samo-frezującym kołnierzem dociskowym do mocowania wełny do podłoża drewnianego. Punktowy współczynnik przenikania ciepła tylko 0,002 [W/K]. Specjalne łukowe kieszenie na kołnierzu dociskowym zapewniają dużą przyczepność zaprawy klejowej. Montaż tylko w dwóch krokach - bardzo krótki czas montażu i komfortowa bezproblemowa praca. Krążek z twardej wełny mineralnej dostarczany w komplecie razem z łącznikami. RODZAJ MONTAŻU - POWIERZCHNIOWY Dane techniczne Sztywność talerzyka S [kn/mm] 0,6 Min. głębokość osadzenia w drewnie h ef 25 Materiał trzpienia - Stal ocynk.; PA + GF 30% Punktowy współczynnik przenikania ciepła [W/K] 0,002 TABELA NOŚNOŚCI OBLICZENIOWYCH Rodzaj podłoża EDST-W d w x L w Głębokość osadzenia Grubość materiału izol. D Jednostka Wartość Drewno C22 25 [kn] 1,62 Drewno C22 40 [kn] 1,62 PRZYRZĄD DO MONTAŻU ŁĄCZNIKÓW DRIVE W h k x D k DRIVE-W-06120(50) 6 x ,5 x DRIVE-W-06140(50) 6 x ,5 x DRIVE-W-06160(50) 6 x ,5 x DRIVE-W-06180(50) 6 x ,5 x DRIVE-W-06200(50) 6 x ,5 x DRIVE-W-06220(50) 6 x ,5 x DRIVE-W-06240(50) 6 x ,5 x DRIVE-W-06260(50) 6 x ,5 x DRIVE-W-06280(50) 6 x ,5 x DRIVE-W-06300(50) 6 x ,5 x DRIVE-W-06320(50) 6 x ,5 x Szt. 48

49 MOCOWANIE TERMOIZOLACJI ŚCIAN DO PODŁ. DREWNIANYCH - PROGRAM PRODUKCJI DRIVE S Łączniki wkręcane do mocowania styropianu do podłoża drewnianego z samo-frezującym talerzykiem dociskowym EDKS KRĄŻEK STYROPIANOWY - * AT /13 PA 100% NYLON EDKSG KRĄŻEK STYROPIANOWY -GRAFITOWY** * dostarczany w komplecie z łącznikiem ** na zamówienie Jedyny na rynku łącznik ze zintegrowanym samo-frezującym kołnierzem dociskowym do mocowania styropianu do podłoża drewnianego. Punktowy współczynnik przenikania ciepła tylko 0,002 [W/K]. Montaż tylko w dwóch krokach - bardzo krótki czas montażu i komfortowa bezproblemowa praca. Krążek styropianowy biały dostarczany w komplecie razem z łącznikami. RODZAJ MONTAŻU - ZAGŁĘBIONY Dane techniczne Sztywność talerzyka S [kn/mm] 0,6 Min. głębokość osadzenia w drewnie h ef 25 Materiał trzpienia - Stal ocynk.; PA + GF 30% Punktowy współczynnik przenikania ciepła [W/K] 0,002 TABELA NOŚNOŚCI OBLICZENIOWYCH Rodzaj podłoża EDST d w x L w Głębokość osadzenia Grubość materiału izol. Jednostka Wartość Drewno C22 25 [kn] 1,62 Drewno C22 40 [kn] 1,62 PRZYRZĄD DO MONTAŻU ŁĄCZNIKÓW DRIVE S D h k x D k DRIVE-S-06120(100) 6 x x DRIVE-S-06140(100) 6 x x DRIVE-S-06160(100) 6 x x DRIVE-S-06180(100) 6 x x DRIVE-S-06200(100) 6 x x DRIVE-S-06220(100) 6 x x DRIVE-S-06240(100) 6 x x DRIVE-S-06260(100) 6 x x DRIVE-S-06280(100) 6 x x DRIVE-S-06300(100) 6 x x DRIVE-S-06320(100) 6 x x Szt. 49

50 MOCOWANIE TERMOIZOLACJI ŚCIAN DO PODŁ. DREWNIANYCH - PROGRAM PRODUKCJI TD060/TDP060 Łącznik do stosowania z wkrętami do mocowania wełny mineralnej i styropianu AT /13 PA 100% NYLON TD060 PE POLYETHYLENE TDP060 Łącznik do mocowania wełny mineralnej i styropianu do podłoży drewnianych. Duży zakres i rodzaj stosowanych wkrętów do wielu podłoży. Niski współczynnik przenikania ciepła i zintegrowana zatyczka na kołnierzu dociskowym. RODZAJ MONTAŻU - POWIERZCHNIOWY Dane techniczne Wkręty współpracujące - KDH, KMH, KDHT, KMHT Min. głębokość osadzenia h ef 25* 18** 12,5*** *Drewno C22, ** OSB, ***Płyta cemenetowo-włóknista TABELA NOŚNOŚCI OBLICZENIOWYCH Rodzaj podłoża Głębokość osadzenia Średnica łącznika Wartość [kn] Drewno C22 25,0 Ø5,0 1,19 Drewno C22 40,0 Ø5,0 2,12 OSB 12,5 Ø5,0 0,31 OSB 18,0 Ø5,0 0,47 Płyta cementowo- -włóknista 12,5 Ø5,0 0,32 Drewno C22 25,0 Ø6,0 1,55 Drewno C22 40,0 Ø6,0 2,77 OSB 12,5 Ø6,0 0,35 OSB 18,0 Ø6,0 0,51 Płyta cementowo- -włóknista 12,5 Ø6,0 0,22 Materiał D Szt. TD060 Nylon TDP060 Polipropylen Grubość materiału izolacyjnego Wkręt do drewna TD060, TDP KDH TD060, TDP KDH TD060, TDP KDH TD060, TDP KDH TD060, TDP KDH TD060, TDP KDH TD060, TDP KDH TD060, TDP KDH TD060, TDP KDH TD060, TDP KDH TD060, TDP KDH TD060, TDP KDH TD060, TDP KDH TD060, TDP KDH TD060, TDP KDH TD060, TDP KDH

51 WKRĘTY I ŁĄCZNIKI DO KONSTRUKCJI DREWNIANYCH WKRĘTY DO PODŁÓG I TARASÓW PROGRAM PRODUKCJI

52 WKRĘTY DO PODŁÓG I TARASÓW - PROGRAM PRODUKCJI HL Wkręty do cienkich listew i podłóg drewnianych, gniazdo TX Zastosowanie Rodzaj montażu Podłoże Materiał Wkręt do montażu cienkich listew i podłóg drewnianych. Specjalna konstrukcja zapobiega pękaniu drewna. Główka pod kątem 60 wraz z karbami zapewnia prawidłowe jej osadzenie w materiale. Wkręt nie wymaga wcześniejszego nawiercania. Płyta wiórowa, sklejka, drewno, płyta OSB, płyta MDF Stal niskowęglowa ocynkowana galwanicznie Materiał: stal niskowęglowa ocynkowana galwanicznie ŻÓŁTY Cechy i korzyści Łeb stożkowy z gniazdem TX Łeb stożkowy zapewnia pełne jego zagłębienie w mocowanym elemencie. Gniazdo TX gwarantuje optymalne przeniesienie momentu obrotowego. Wypustki nacinające i główka 60 Pełne zagłębienie się łba w mocowanym elemencie, zapewniające estetyczne wykończenie. Frez rozwiercający Frez rozwiercający zmniejsza moment siły niezbędnej do wkręcania poprzez poszerzenie otworu Karby tnące Specjalne karby tnące na gwincie przecinają włókna struktury drewna podczas wkręcania. Specjalne ostrze Nacięcie na początku gwintu ułatwia rozpoczęcia wkręcania oraz zapobiega pękaniu drewna. Montaż prawidłowy - bez pękania drewna Montaż nieprawidłowy, źle dobrany wkręt - pękanie drewna 52

53 WKRĘTY DO PODŁÓG I TARASÓW - PROGRAM PRODUKCJI Ø3,5 d w x L w L g t fix HL ,5 x TX HL ,5 x TX HL ,5 x TX Produkt na zamówienie. Minimalna ilość zamówienia szt TX Szt. Wkręty zalecane do podłóg z litego drewna - montaż ukryty 53

54 WKRĘTY DO PODŁÓG I TARASÓW - PROGRAM PRODUKCJI WN Wkręty do drewna egzotycznego wykonane ze stali nierdzewnej A2, gniazdo TX Zastosowanie Rodzaj montażu Podłoże Materiał Cechy i korzyści Wkręt do drewna egzotycznego. Specjalna konstrukcja zapobiega pękaniu drewna. Główka pod kątem 60 wraz z karbami zapewnia prawidłowe jej osadzenie w materiale. W przypadku drewna egzotycznego - sugerowane wstępne nawiercanie Drewno egzotyczne, płyta wiórowa, sklejka, drewno, płyta OSB, płyta MDF Stal nierdzewna A2 A2 INOX Łeb stożkowy z gniazdem TX Łeb stożkowy zapewnia pełne jego zagłębienie w mocowanym elemencie. Gniazdo TX gwarantuje optymalne przeniesienie momentu obrotowego. Wypustki nacinające i główka 60 Pełne zagłębienie się łba w mocowanym elemencie, zapewniające estetyczne wykończenie. Frez rozwiercający Frez rozwiercający zmniejsza moment siły niezbędnej do wkręcania poprzez poszerzenie otworu Karby tnące Specjalny szpic Specjalne karby tnące na gwincie przecinają włókna struktury drewna podczas wkręcania. Specjalny szpic ułatwia rozpoczęcia wkręcania oraz zapobiega rozwarstwianiu drewna. Wkręty zalecane do podłóg z twardego drewna egzotycznego - montaż ukryty Ø4,0 Ø5,0 d w x L w L g t fix TX Szt. WN A2 4,0 x TX WN A2 4,0 x TX WN A2 4,0 x TX WN A2 4,0 x TX WN A2 5,0 x TX WN A2 5,0 x TX WN A2 5,0 x TX WN A2 5,0 x TX

55 WKRĘTY DO PODŁÓG I TARASÓW - PROGRAM PRODUKCJI HNT Wkręty z gwintem podporowym do tarasów i innych konstrukcji drewnianych, gniazdo TX Zastosowanie Rodzaj montażu Podłoże Materiał Wkręt przeznaczony do budowy tarasów. Specjalna konstrukcja zapewnia stały, prawidłowy docisk elementów drewnianych. Łatwy montaż i demontaż w porównaniu do technologii z klamrami - bez konieczności usuwania sąsiadujących desek. W przypadku drewna egzotycznego - sugerowane wstępne nawiercanie Drewno egzotyczne, płyta wiórowa, sklejka, drewno, płyta OSB, płyta MDF Stal nierdzewna A2 Cechy i korzyści A2 INOX Gniazdo TX Gniazdo TX gwarantuje optymalne przeniesienie momentu obrotowego. Wąski łeb walcowy i gwint podporowy Szerokość i kształt łba dopasowany jest do ryfli w deskach tarasowych, co w połączeniu z gwintem podporowym gwarantuje pewny i estetyczny montaż. Specjalne ostrze Nacięcie na początku gwintu ułatwia rozpoczęcia wkręcania oraz zapobiega pękaniu drewna. Wkręty zalecane do ryflowanych desek tarasowych z drewna egzotycznego - montaż ukryty Ø5,0 d w x L w L g D w TX Szt. HNT A2 5,0 x 50 22,5 7 TX HNT A2 5,0 x 60 27,5 7 TX HNT A2 5,0 x 70 32,5 7 TX HNT A2 5,0 x 80 37,5 7 TX

56 WKRĘTY DO PODŁÓG I TARASÓW - PROGRAM PRODUKCJI WT Wkręty do klipsów desek tarasowych, gniazdo TX Zastosowanie Podłoże Materiał Wkręty do niewidocznego połączenia desek tarasowych w piórowpuście za pomocą klipsów. Drewno egzotyczne, płyta wiórowa, sklejka, drewno, płyta OSB, płyta MDF Stal nierdzewna A2 Cechy i korzyści Łeb stożkowy z gniazdem TX Łeb stożkowy zapewnia pełne jego zagłębienie w mocowanym elemencie. Gniazdo TX gwarantuje optymalne przeniesienie momentu obrotowego. Wypustki nacinające i specjalny kształt łba 6mm Wkręt w połączeniu z odpowiednim klipem do piórowpustu, gwarantują pewny i bezpieczny dla użytkowników montaż desek tarasowych. Karby tnące Specjalne karby tnące na gwincie przecinają włókna struktury drewna podczas wkręcania. Specjalny szpic Specjalny szpic ułatwia rozpoczęcia wkręcania oraz zapobiega rozwarstwianiu drewna. Wkręty zalecane do klipsów desek tarasowych - montaż ukryty d w x L w L g t fix TX Szt. Ø4,0 WT A2 4,0 x TX

57 WKRĘTY I ŁĄCZNIKI DO KONSTRUKCJI DREWNIANYCH POZOSTAŁE WKRĘTY DO DREWNA PROGRAM PRODUKCJI

58 POZOSTAŁE WKRĘTY DO DREWNA - PROGRAM PRODUKCJI WHPS Wkręty hartowane z łbem soczewkowym z kołnierzem dociskowym, gniazdo PZ Zastosowanie Rodzaj montażu Podłoże Materiał Wkręt hartowany do połączeń elementów drewnianych, drewnopodobnych oraz wykonanych z tworzywa. Często stosowany do mocowania akcesoriów meblowych np. uchwytów. Wkręt nie wymaga wcześniejszego nawiercania. Płyta wiórowa, sklejka, drewno, płyta OSB, płyta MDF Stal niskowęglowa ocynkowana galwanicznie Cechy i korzyści Łeb soczewkowy z kołnierzem. Gniazdo PZ. Zapewnia zwiększony docisk mocowanych elementów poprzez zwiększona powierzchnie łba. Najbardziej powszechne gniazdo montażowe ułatwia szybki i pewny montaż elementów. Ostra końcówka Ostra końcówka ułatwia rozpoczęcie montażu. Profil gwintu Specjalnie zaprojektowany profil wkręta powoduje, że montaż jest szybki, a połaczenie elementów jest trwałe. Ø3,0 Ø3,5 Ø4,0 Jak czytać kod produktu WHWS-35016? d w x L w Szt. WHPS ,0 x 16 PZ WHPS ,0 x 20 PZ WHPS ,0 x 25 PZ WHPS ,0 x 30 PZ WHPS ,5 x 13 PZ WHPS ,5 x 16 PZ WHPS ,5 x 20 PZ WHPS ,5 x 25 PZ WHPS ,5 x 30 PZ WHPS ,5 x 35 PZ WHPS ,5 x 40 PZ WHPS ,0 x 13 PZ WHPS ,0 x 16 PZ WHPS ,0 x 20 PZ WHPS ,0 x 25 PZ WHPS ,0 x 30 PZ WHPS ,0 x 35 PZ WHPS ,0 x 40 PZ WHPS ,0 x 45 PZ WHPS Typ wkręta Średnica wkręta 3,5mm Długość wkręta 16mm 58

59 POZOSTAŁE WKRĘTY DO DREWNA - PROGRAM PRODUKCJI WHWS Wkręty hartowane z łbem walcowym, gniazdo PZ Zastosowanie Rodzaj montażu Podłoże Materiał Wkręt hartowany do połączeń elementów drewnianych, drewnopodobnych oraz wykonanych z tworzywa. Często stosowany do mocowania akcesoriów meblowych np. uchwytów. Wkręt nie wymaga wcześniejszego nawiercania. Płyta wiórowa, sklejka, drewno, płyta OSB, płyta MDF Stal niskowęglowa ocynkowana galwanicznie Cechy i korzyści Łeb walcowy. Gniazdo PZ. Zapewnia odpowiedni docisk mocowanego elementu. Najbardziej powszechne gniazdo montażowe ułatwia szybki i pewny montaż elementów. Ostra końcówka Ostra końcówka ułatwia rozpoczęcie montażu. Profil gwintu Specjalnie zaprojektowany profil wkręta powoduje, że montaż jest szybki, a połaczenie elementów jest trwałe. Ø3,0 Ø3,5 Ø4,0 Jak czytać kod produktu WHWS-35016? d w x L w Szt. WHWS ,0 x 16 PZ WHWS ,0 x 20 PZ WHWS ,0 x 25 PZ WHWS ,0 x 30 PZ WHWS ,5 x 13 PZ WHWS ,5 x 16 PZ WHWS ,5 x 20 PZ WHWS ,5 x 25 PZ WHWS ,5 x 30 PZ WHWS ,5 x 35 PZ WHWS ,5 x 40 PZ WHWS ,0 x 16 PZ WHWS ,0 x 20 PZ WHWS ,0 x 25 PZ WHWS ,0 x 30 PZ WHWS ,0 x 35 PZ WHWS ,0 x 40 PZ WHWS ,0 x 45 PZ WHWS Typ wkręta Średnica wkręta 3,5mm Długość wkręta 16mm 59

60 POZOSTAŁE WKRĘTY DO DREWNA - PROGRAM PRODUKCJI WSDSK / WSDST Wkręt samowiercący do mocowania elementów drewnianych do podłoża stalowego WSDSK Cechy i korzyści AT /2013 Zastosowanie Montaż Podłoże Materiał Dane techniczne Bezpośrednie mocowanie drewna do metalu. Wkręt nie wymaga wcześniejszego nawierc. w podłożu. Stalowe Stal niskowęglowa ocynkowana galwanicznie Średnica wkręta d w 4,8 5,5 6,3 Zdolność przewiercania t max 3,0 5,0 7,0 Typ gniazda - PH-2 PH-3 TX-30 Wysokość łba k 3,0 4,8 5,2 Średnica łba F 9,5 10,5 12,0 Długość piórka 15,0 20,0 22,0 Materiał wkręta [-] stal węglowa utwardzana cieplnie Powłoka ochronna [-] ocynk galwaniczny min. 12 μm Materiał podłoża stal min. S280GD Aprobata [-] AT /2013 WSDST WSDSK-4,8 WSDSK-5,5 WSDST-6,3 Końcówka samowiercąca Stalowe wypusty Gniazdo PH-2 (WSDSK) Gniazdo TX-30 (WSDST) Łeb stożkowy Powłoka antykorozyjna - ocynk galwaniczny Parametry montażowe Możliwość przewiercenia zarówno elementu drewnianego jak i metalowego Poszerzają otwór w elemencie drewnianym, uniemożliwiając jego uszkodzenie podczas przewiercania wkręta przez podłoże stalowe Ułatwienie montażu, najbardziej powszechne gniazdu typu PH Gwarantuje optymalne przeniesienie momentu obrotowego Pozwala na zlicowanie wkręta z płaszczyzną mocowanego elementu drewnianego Grubość powłoki cynku min. 12 μm, gwarancja jakości i wysoka ochrona antykorozyjna Średnica wkręta d w 4,8 5,5 6,3 Min. grubość podłoża h min 0,75 0,75 1,0 Głębokość zakotwienia h eff przelotowo Min. rozstaw łączników s min 50 Min. odległość od krawędzi c min 25 ø4,8 ø5,5 ø6,3 d w x L w Maks. długość użytkowa t fix Zdolność przewiercania t max Typ wgłębienia WSDSK ,8x PH WSDSK ,8x PH WSDSK ,8x PH WSDSK ,8x PH WSDSK ,5x PH WSDSK ,5x PH WSDSK ,5x PH WSDST ,3x TX WSDST ,3x TX WSDST ,3x TX

61 POZOSTAŁE WKRĘTY DO DREWNA - PROGRAM PRODUKCJI WKOS / WKOD Wkręty konfirmatowe do płyt wiórowych i drewnianych Zastosowanie Rodzaj montażu Podłoże Materiał Cechy i korzyści Wkręt stosowany głównie do wykonywania połączeń płyt wiórowych, sklejek, płyt typu OSB, elementów drewnianych. Przed montażem wkręta wymagane jest wcześniejsze nawiercenie otworu najlepiej specjalnym wiertłem do konfirmatu. Płyta wiórowa, sklejka, drewno, płyta OSB, płyta MDF Stal niskowęglowa ocynkowana galwanicznie Płaski łeb Konstrukcja łba pozwala na estetyczne i trwałe łączenie oraz na idealne zlicowanie wkręta z płytą meblową Gniazdo imbusowe Pewne dopasowanie klucza ułatwia szybki montaż elementów Profil gwintu Specjalnie zaprojektowany profil gwintu powoduje, że montaż jest szybki, a połączenie elementów jest trwałe Tępe zakończenie gwintu z prowadzeniem Tępe zakończenie gwintu ułatwia jego osiowe prowadzenie w otworze montażowym oraz pozwala na pełne wykorzystanie jego długości do wzmocnienia połączenia Ø6,3 Ø7,0 d w x L w D / k Otwór wstepny do Rozmiar wgłębienia imbusowego Szt. WKOD ,3 x / 10 4,3 4, WKOS ,3 x / 10 4,3 4,0 200 WKOD ,0 x / 12 4,7 4, WKOS ,0 x / 12 4,7 4,0 200 WKOD ,0 x / 12 4,7 4, WKOS ,0 x / 12 4,7 4,

62

63 WKRĘTY I ŁĄCZNIKI DO KONSTRUKCJI DREWNIANYCH CIESIELSKIE ŁĄCZNIKI TRÓJWYMIAROWE PROGRAM PRODUKCJI

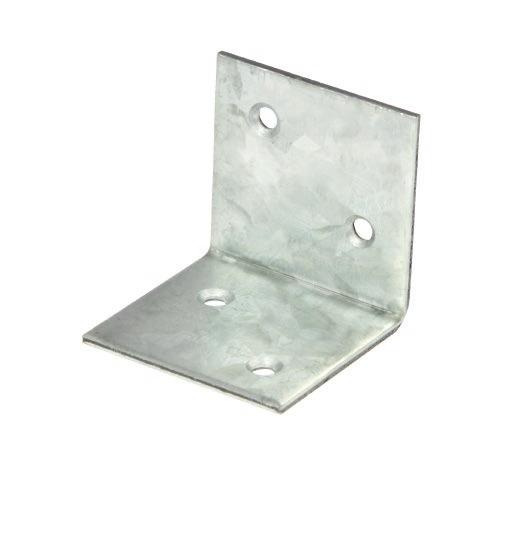

64 CIESIELSKIE ŁĄCZNIKI TRÓJWYMIAROWE - PROGRAM PRODUKCJI KW Kątownik wąski AT /2012 Trójwymiarowe płytki do gwoździowania przeznaczone są do wykonywania złączy ciesielskich. Do połączeń można stosować łączniki trzpieniowe takie jak gwoździe, wkręty, gwoździe karbowane, gwoździe krokwiowe oraz śruby. Materiał: blacha stalowa. Ochrona antykorozyjna: ocynk galwaniczny. Klasa odporności na ogień: klasa A1 w zakresie reakcji na ogień KS Kątownik szeroki TABELA DOBORU Wymiary Ilość otworów A B C D Ø4,5 Ø6 Nośność oblicz. połączenia [kn] KW-01(X100) , KW-02(X100) , KW-03(X100) , KW-04(X100) , KW-05(X100) , KW-06(X100) , KW-07(X100) , KW-08(X50) ,73 50 KW-09(X50) ,73 50 KW-10(X50) ,73 50 KW-11(X50) ,73 50 KW-12(X50) ,73 50 Szt. AT /2012 Trójwymiarowe płytki do gwoździowania przeznaczone są do wykonywania złączy ciesielskich. Do połączeń można stosować łączniki trzpieniowe takie jak gwoździe, wkręty, gwoździe karbowane, gwoździe krokwiowe oraz śruby. Materiał: blacha stalowa. Ochrona antykorozyjna: ocynk galwaniczny. Klasa odporności na ogień: klasa A1 w zakresie reakcji na ogień Wymiary Ilość otworów A B C D Ø4,5 Ø6 Nośność oblicz. połączenia [kn] KS-01(X100) , KS-02(X100) , KS-03(X50) ,14 50 KS-04(X50) ,14 50 Szt. 64

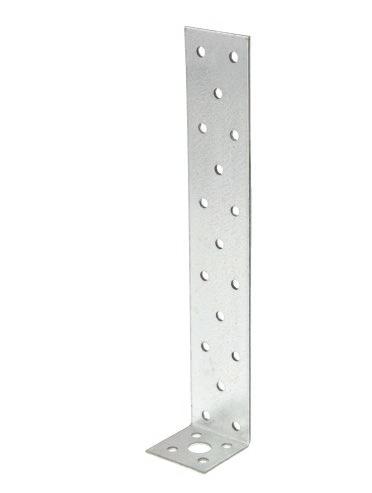

65 CIESIELSKIE ŁĄCZNIKI TRÓJWYMIAROWE - PROGRAM PRODUKCJI KB Kątownik belki AT /2012 Trójwymiarowe płytki do gwoździowania przeznaczone są do wykonywania złączy ciesielskich. Do połączeń można stosować łączniki trzpieniowe takie jak gwoździe, wkręty, gwoździe karbowane, gwoździe krokwiowe oraz śruby. Materiał: blacha stalowa. Ochrona antykorozyjna: ocynk galwaniczny. Klasa odporności na ogień: klasa A1 w zakresie reakcji na ogień Wymiary Ilość otworów Nośność oblicz. połączenia [kn] A B C D Ø5 Ø6 Ø7 KB-01(X50) , ,5 50 KB-02(X40) ,5 40 KB-03(X20) ,5 20 KB-04(X25) ,5 25 Szt. KL Kątownik łącznikowy AT /2012 Trójwymiarowe płytki do gwoździowania przeznaczone są do wykonywania złączy ciesielskich. Do połączeń można stosować łączniki trzpieniowe takie jak gwoździe, wkręty, gwoździe karbowane, gwoździe krokwiowe oraz śruby. Materiał: blacha stalowa. Ochrona antykorozyjna: ocynk galwaniczny. Klasa odporności na ogień: klasa A1 w zakresie reakcji na ogień Wymiary Ilość otworów A B C D Ø4, Nośność oblicz. połączenia [kn] KL-01(X100) , , KL-02(X50) , ,83 50 KL-03(X50) , ,83 50 KL-04(X50) , ,5 50 KL-05(X50) , ,83 50 Szt. 65

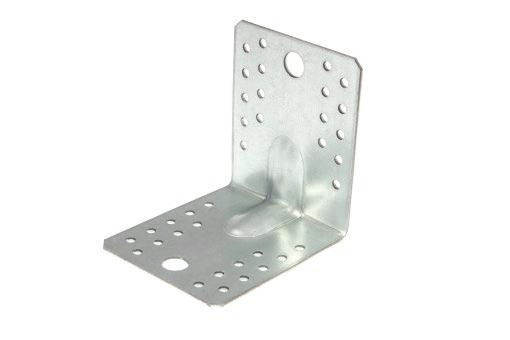

66 CIESIELSKIE ŁĄCZNIKI TRÓJWYMIAROWE - PROGRAM PRODUKCJI KPW Kątownik przetłaczany wzmocniony AT /2012 Trójwymiarowe płytki do gwoździowania przeznaczone są do wykonywania złączy ciesielskich. Do połączeń można stosować łączniki trzpieniowe takie jak gwoździe, wkręty, gwoździe karbowane, gwoździe krokwiowe oraz śruby. Materiał: blacha stalowa. Ochrona antykorozyjna: ocynk galwaniczny. Klasa odporności na ogień: klasa A1 w zakresie reakcji na ogień Wymiary Ilość otworów Nośność oblicz. połączenia [kn] A B C D Ø4, KPW-01(X50) , ,79 50 KPW-02(X50) , ,79 50 KPW-03(X50) , ,79 50 KPW-04(X25) , ,79 25 KPW-05(X50) , ,79 50 KPW-06(X50) , ,79 50 KPW-07(X50) , ,79 50 KPW-08(X50) , ,79 50 KPW-09(X25) , ,79 25 KPW-10(X50) , ,79 50 Szt. KP Kątownik płytowy AT /2012 Trójwymiarowe płytki do gwoździowania przeznaczone są do wykonywania złączy ciesielskich. Do połączeń można stosować łączniki trzpieniowe takie jak gwoździe, wkręty, gwoździe karbowane, gwoździe krokwiowe oraz śruby. Materiał: blacha stalowa. Ochrona antykorozyjna: ocynk galwaniczny. Klasa odporności na ogień: klasa A1 w zakresie reakcji na ogień Wymiary Ilość otworów A B C D Ø4,5 Ø5 Nośność oblicz. połączenia [kn] KP-01(X100) , KP-02(X50) ,23 50 KP-03(X50) ,23 50 KP-04(X50) ,83 50 KP-05(X50) ,04 50 KP-06(X50) ,23 50 KP-07(X50) ,23 50 KP-08(X50) ,81 50 KP-09(X50) ,81 50 Szt. Wymiary Ilość otworów A B C D Ø4,5 Ø5 Nośność oblicz. połączenia [kn] KP-10(X50) ,81 50 KP-11(X50) ,83 50 KP-12(X50) ,04 50 KP-13(X25) ,04 25 KP-14(X25) ,04 25 KP-15(X25) ,51 25 KP-16(X25) ,51 25 KP-17(X40) ,51 40 KP-18(X40) ,51 40 Szt. 66

67 CIESIELSKIE ŁĄCZNIKI TRÓJWYMIAROWE - PROGRAM PRODUKCJI KK Kątownik kotwowy AT /2012 Trójwymiarowe płytki do gwoździowania przeznaczone są do wykonywania złączy ciesielskich. Do połączeń można stosować łączniki trzpieniowe takie jak gwoździe, wkręty, gwoździe karbowane, gwoździe krokwiowe oraz śruby. Materiał: blacha stalowa. Ochrona antykorozyjna: ocynk galwaniczny. Klasa odporności na ogień: klasa A1 w zakresie reakcji na ogień Wymiary Ilość otworów A B C D Ø4,5 Nośność oblicz. połączenia [kn] KK-01(X25) ,5 25 KK-02(X25) ,68 25 KK-03(X25) ,68 25 KK-04(X50) ,5 50 KK-05(X50) ,5 50 Szt. LK Łącznik krokwiowy AT /2012 Trójwymiarowe płytki do gwoździowania przeznaczone są do wykonywania złączy ciesielskich. Do połączeń można stosować łączniki trzpieniowe takie jak gwoździe, wkręty, gwoździe karbowane, gwoździe krokwiowe oraz śruby. Materiał: blacha stalowa. Ochrona antykorozyjna: ocynk galwaniczny. Klasa odporności na ogień: klasa A1 w zakresie reakcji na ogień Wymiary Ilość otw. A B C D Ø4,5 Nośność oblicz. połączenia [kn] LK-01-L(X25)* ,66 25 LK-02-P(X25)** ,66 25 LK-03-L(X25)* ,66 25 LK-04-P(X25)** ,66 25 LK-05-L(X25)* ,66 25 LK-06-P(X25)** ,66 25 *L - lewy; **P - prawy Szt. 67

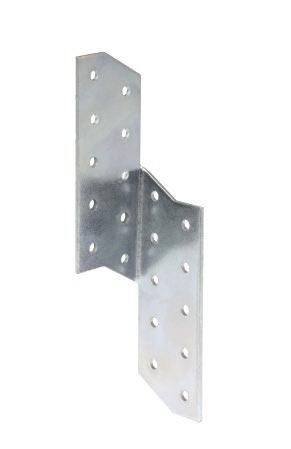

68 CIESIELSKIE ŁĄCZNIKI TRÓJWYMIAROWE - PROGRAM PRODUKCJI LU Łącznik uniwersalny AT /2012 Trójwymiarowe płytki do gwoździowania przeznaczone są do wykonywania złączy ciesielskich. Do połączeń można stosować łączniki trzpieniowe takie jak gwoździe, wkręty, gwoździe karbowane, gwoździe krokwiowe oraz śruby. Materiał: blacha stalowa. Ochrona antykorozyjna: ocynk galwaniczny. Klasa odporności na ogień: klasa A1 w zakresie reakcji na ogień Wymiary Ilość otworów A B C D Ø4,5 Nośność oblicz. połączenia [kn] LU-01-L(X20)* ,5 16 1,83 20 LU-02-P(X20)** ,5 16 1,83 20 *L - lewy; **P - prawy Szt. KG Kątownik gięty AT /2012 Trójwymiarowe płytki do gwoździowania przeznaczone są do wykonywania złączy ciesielskich. Do połączeń można stosować łączniki trzpieniowe takie jak gwoździe, wkręty, gwoździe karbowane, gwoździe krokwiowe oraz śruby. Materiał: blacha stalowa. Ochrona antykorozyjna: ocynk galwaniczny. Klasa odporności na ogień: klasa A1 w zakresie reakcji na ogień Wymiary Ilość otworów A B C D Ø3,5 Ø4 Nośność oblicz. połączenia [kn] KG-01(X50) , ,13 50 Szt. 68

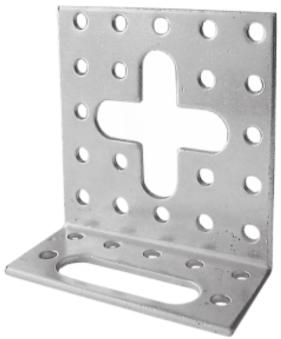

69 CIESIELSKIE ŁĄCZNIKI TRÓJWYMIAROWE - PROGRAM PRODUKCJI KN Kątownik nastawny AT /2012 Trójwymiarowe płytki do gwoździowania przeznaczone są do wykonywania złączy ciesielskich. Do połączeń można stosować łączniki trzpieniowe takie jak gwoździe, wkręty, gwoździe karbowane, gwoździe krokwiowe oraz śruby. Materiał: blacha stalowa. Ochrona antykorozyjna: ocynk galwaniczny. Klasa odporności na ogień: klasa A1 w zakresie reakcji na ogień Wymiary Ilość otworów Nośność oblicz. połączenia [kn] A B C D Ø4, KN-01(X50) ,23 50 KN-02(X50) , ,23 50 KN-03(X50) ,23 50 Szt. WBW Wieszak belki wewnętrzny AT /2012 Trójwymiarowe płytki do gwoździowania przeznaczone są do wykonywania złączy ciesielskich. Do połączeń można stosować łączniki trzpieniowe takie jak gwoździe, wkręty, gwoździe karbowane, gwoździe krokwiowe oraz śruby. Materiał: blacha stalowa. Ochrona antykorozyjna: ocynk galwaniczny. Klasa odporności na ogień: klasa A1 w zakresie reakcji na ogień Wymiary Ilość otworów A B C D Ø4,5 Nośność oblicz. połączenia [kn] WBW-01(X20) ,0 14 5,53 20 WBW-02(X20) ,0 18 5,53 20 WBW-03(X10) ,0 22 6,98 10 WBW-04(X10) ,0 26 9,69 10 WBW-05(X10) ,0 30 9,69 10 Szt. 69

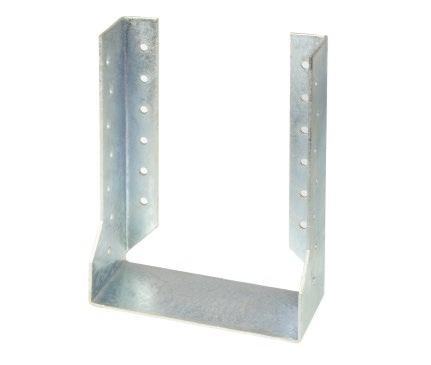

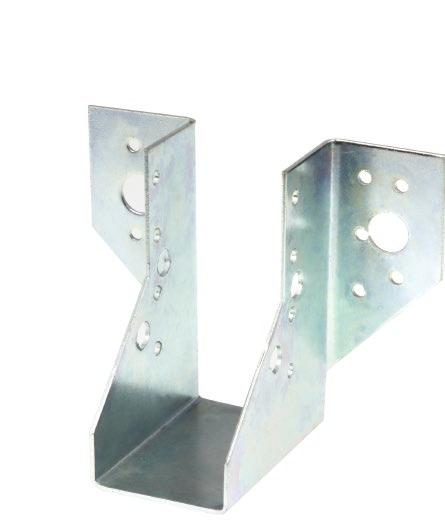

70 CIESIELSKIE ŁĄCZNIKI TRÓJWYMIAROWE - PROGRAM PRODUKCJI WB Wieszak belki AT /2012 Wymiary Ilość otworów Nośność oblicz. połączenia [kn] A B C D Ø4,5 Ø9 Ø14 Szt. Trójwymiarowe płytki do gwoździowania przeznaczone są do wykonywania złączy ciesielskich. Do połączeń można stosować łączniki trzpieniowe takie jak gwoździe, wkręty, gwoździe karbowane, gwoździe krokwiowe oraz śruby. Materiał: blacha stalowa. Ochrona antykorozyjna: ocynk galwaniczny. Klasa odporności na ogień: klasa A1 (niepalne) WB-01(X20) ,53 20 WB-02(X20) ,53 20 WB-03(X20) ,98 20 WB-04(X20) ,98 20 WB-05(X20) ,69 20 WB-06(X20) ,98 20 WB-07(X20) ,69 20 WB-08(X20) ,98 20 WB-09(X20) ,98 20 WB-10(X20) ,98 20 WB-11(X20) ,98 20 WB-12(X20) ,53 20 WB-13(X20) ,98 20 WB-14(X20) ,98 20 WB-15(X20) ,98 20 WB-16(X20) ,75 20 WB-17(X20) ,75 20 WB-18(X20) ,53 20 WB-19(X20) ,75 20 WB-20(X20) ,69 20 WB-21(X20) ,98 20 WB-22(X20) ,75 20 WB-23(X20) ,75 20 WB-24(X20) ,75 10 WB-25(X10) ,75 10 WB-26(X10) ,

71 CIESIELSKIE ŁĄCZNIKI TRÓJWYMIAROWE - PROGRAM PRODUKCJI CP Wieszak belki, wąski AT /2012 Trójwymiarowe płytki do gwoździowania przeznaczone są do wykonywania złączy ciesielskich. Do połączeń można stosować łączniki trzpieniowe takie jak gwoździe, wkręty, gwoździe karbowane, gwoździe krokwiowe oraz śruby. Materiał: blacha stalowa. Ochrona antykorozyjna: ocynk galwaniczny. Klasa odporności na ogień: klasa A1 w zakresie reakcji na ogień CLG Łącznik gięty 135 Wymiary Ilość otworów A B C D Ø4 Ø7 Nośność oblicz. połączenia [kn] CP-01(X25) ,13 25 CP-02(X25) ,13 25 CP-03(X25) ,13 25 CP-04(X25) ,13 25 Produkt na zamówienie. Szt. AT /2012 Trójwymiarowe płytki do gwoździowania przeznaczone są do wykonywania złączy ciesielskich. Do połączeń można stosować łączniki trzpieniowe takie jak gwoździe, wkręty, gwoździe karbowane, gwoździe krokwiowe oraz śruby. Materiał: blacha stalowa. Ochrona antykorozyjna: ocynk galwaniczny. Klasa odporności na ogień: klasa A1 w zakresie reakcji na ogień Wymiary A B C D Nośność oblicz. połączenia [kn] CLG ,5 1,23 25 CLG ,5 1,83 25 CLG ,5 1,83 25 CLG ,5 2,5 25 Szt. 71

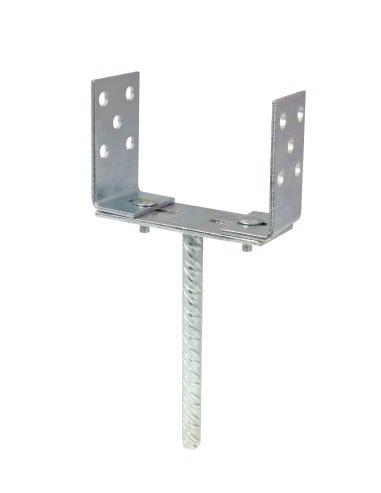

72 CIESIELSKIE ŁĄCZNIKI TRÓJWYMIAROWE - PROGRAM PRODUKCJI LB Kotwa fundamentowa AT /2012 Łącznik elementów drewnianych z elementami betonowymi Materiał: blacha stalowa. Ochrona antykorozyjna: ocynk galwaniczny. Klasa odporności na ogień: klasa A1 w zakresie reakcji na ogień Wymiary Ilość otworów A B C D Ø10,5 Nośność oblicz. połączenia [kn] LB-01(X10) ,86 10 LB-02(X10) ,86 10 LB-03(X10) ,86 10 LB-04(X10) ,86 10 LB-05(X10) ,86 10 LB-07(X10) ,86 10 LB-08(X10) ,86 10 LB-06-OT(X10) ,86 10 Szt. LB-9 Kotwa fundamentowa nastawna AT /2012 Łącznik elementów drewnianych z elementami betonowymi Materiał: blacha stalowa. Ochrona antykorozyjna: ocynk galwaniczny. Klasa odporności na ogień: klasa A1 w zakresie reakcji na ogień Wymiary Ilość otworów A B C D Ø10,5 LB-9(X10) Szt. 72

73 CIESIELSKIE ŁĄCZNIKI TRÓJWYMIAROWE - PROGRAM PRODUKCJI LP Łącznik płaski DIN-EN 14545:2009 Płaskie płytki do gwoździowania przeznaczone są do wykonywania złączy ciesielskich. Do połączeń można stosować łączniki trzpieniowe takie jak gwoździe, wkręty, gwoździe karbowane, gwoździe krokwiowe oraz śruby. Materiał: blacha stalowa. Ochrona antykorozyjna: ocynk galwaniczny. Klasa odporności na ogień: klasa A1 w zakresie reakcji na ogień Wymiary Ilość otworów A B D Ø4,5 Ø5 Nośność oblicz. połączenia [kn] LP-01(X50) ,1 50 LP-02(X50) ,1 50 LP-03(X50) ,1 50 Szt. LP-04(X100) ,1 100 LP-05(X50) ,1 50 LP-06(X50) ,1 50 LP-07(X50) ,1 50 LP-08(X50) ,1 50 LP-09(X50) ,48 50 LP-10(X50) ,48 50 LP-11(X50) ,48 50 LP-12(X50) ,48 50 LP-13(X50) ,48 50 LP-14(X50) ,46 50 LP-15(X50) ,46 50 LP-16(X50) ,46 50 LP-17(X25) ,46 25 LP-18(X50) ,46 50 LP-19(X25) ,46 25 LP-20(X25) ,46 25 LP-21(X25) ,46 25 LP-22(X25) ,46 25 LP-23(X25) ,46 25 LP-24(X25) ,46 25 LP-25(X20) ,46 20 LP-26(X25) ,46 25 LP-27(X25) ,46 25 LP-28(X20) ,46 20 LP-29(X20) ,46 20 LP-30(X20) ,

74 CIESIELSKIE ŁĄCZNIKI TRÓJWYMIAROWE - PROGRAM PRODUKCJI TM Taśma montażowa Płaska taśma do gwoździowania przeznaczona do wykonywania złączy ciesielskich - stężeń krokwi. Do połączeń można stosować łączniki trzpieniowe takie jak gwoździe, wkręty, gwoździe karbowane, gwoździe krokwiowe oraz śruby. Materiał: blacha stalowa. Ochrona antykorozyjna: ocynk galwaniczny. Klasa odporności na ogień: klasa A1 w zakresie reakcji na ogień LPS Łącznik specjalny Wymiary Ilość otworów A B D Ø4,5 Nośność oblicz. połączenia [kn] TM mb ,1 10 TM mb ,1 10 TM mb ,1 10 TM mb ,1 25 TM mb ,1 25 TM mb ,1 25 mb. DIN-EN 14545:2009 Płaskie płytki do gwoździowania przeznaczone są do wykonywania złączy ciesielskich. Do połączeń można stosować łączniki trzpieniowe takie jak gwoździe, wkręty, gwoździe karbowane, gwoździe krokwiowe oraz śruby. Materiał: blacha stalowa. Ochrona antykorozyjna: ocynk galwaniczny. Klasa odporności na ogień: klasa A1 w zakresie reakcji na ogień Wymiary Ilość otworów Nośność oblicz. połączenia [kn] A B D Ø4, LPS-01(X50) , ,08 50 LPS-02(X50) , ,08 50 LPS-03(X50) , ,08 50 LPS-04(X50) , ,08 50 LPS-05(X50) , ,08 50 Szt. 74

75 CIESIELSKIE ŁĄCZNIKI TRÓJWYMIAROWE - PROGRAM PRODUKCJI LG Łącznik gruby DIN-EN 14545:2009 Płaskie płytki do gwoździowania przeznaczone są do wykonywania złączy ciesielskich. Do połączeń można stosować łączniki trzpieniowe takie jak gwoździe, wkręty, gwoździe karbowane, gwoździe krokwiowe oraz śruby. Materiał: blacha stalowa. Ochrona antykorozyjna: ocynk galwaniczny. Klasa odporności na ogień: klasa A1 w zakresie reakcji na ogień Wymiary Ilość otworów Szt. A B D Ø5 Ø7 LG-01(X50) , LG-02(X50) LT Łącznik teowy DIN-EN 14545:2009 Płaskie płytki do gwoździowania przeznaczone są do wykonywania złączy ciesielskich. Do połączeń można stosować łączniki trzpieniowe takie jak gwoździe, wkręty, gwoździe karbowane, gwoździe krokwiowe oraz śruby. Materiał: blacha stalowa. Ochrona antykorozyjna: ocynk galwaniczny. Klasa odporności na ogień: klasa A1 w zakresie reakcji na ogień Wymiary Ilość otworów A B C D Ø8 LT-01(X50) Szt. 75

76 KOW WKRĘTY I ŁĄCZNIKI DO KONSTRUKCJI DREWNIANYCH CIESIELSKIE ŁĄCZNIKI TRÓJWYMIAROWE - PROGRAM PRODUKCJI Kotwa ogrodowa wbijana Stablilizator słupów drewnianych bezpośrednio w gruncie. Materiał: blacha stalowa. Ochrona antykorozyjna: ocynk galwaniczny. Klasa odporności na ogień: klasa A1 w zakresie reakcji na ogień Wymiary Ilość otworów A B C D Ø10,5 KOW KOW Szt. KOP Kotwa ogrodowa płaska Łącznik z podstawą elementów drewnianych z elementami betonowymi. Materiał: blacha stalowa. Ochrona antykorozyjna: ocynk galwaniczny. Klasa odporności na ogień: klasa A1 w zakresie reakcji na ogień Wymiary Ilość otworów A B C D Ø10,5 KOP KOP Szt. 76

77 CIESIELSKIE ŁĄCZNIKI TRÓJWYMIAROWE - PROGRAM PRODUKCJI OP1W Okucie do płyt z wkrętem AT /2012 ŻÓŁTY Materiał: blacha stalowa. Ochrona antykorozyjna: ocynk galwaniczny. Klasa odporności na ogień: klasa A1 w zakresie reakcji na ogień Wymiary Ilość otworów A B C D Ø4 Ø7 Nośność oblicz.połączenia [kn] OP-01-W(X50) ,13 50 Szt. WP Wspornik półki Wymiary Szt. Kolor A B WP-01BI(X20) biały 20 WP-02BI(X20) biały 20 WP-03BI(X20) biały 20 WP-04BI(X20) biały 20 WP-05BI(X20) biały 20 WP-06BI(X20) biały 20 WP-07BI(X20) biały 20 WP-08BI(X20) biały 20 WP-09BI(X20) biały 20 WP-01BR(X20) brązowy 20 WP-02BR(X20) brązowy 20 WP-03BR(X20) brązowy 20 WP-04BR(X20) brązowy 20 WP-05BR(X20) brązowy 20 WP-06BR(X20) brązowy 20 WP-07BR(X20) brązowy 20 WP-08BR(X20) brązowy 20 WP-09BR(X20) brązowy 20 Materiał: blacha stalowa malowana proszkowo 77

78

79 WKRĘTY I ŁĄCZNIKI DO KONSTRUKCJI DREWNIANYCH GWOŹDZIE PROGRAM PRODUKCJI

80 GWOŹDZIE - PROGRAM PRODUKCJI GBCZ / GBOC (PN-EN ) Gwoździe budowlane CZ CZERNIONE Zastosowanie Rodzaj montażu Podłoże Materiał Gwoździe do wykonywania połączeń zakładkowych elementów drewnianych. Posiadają stożkowy łeb z szeroką chropowatą powierzchnią umożliwiającą uderzenie młotkiem i zabezpieczającą przed jego ześlizgnięciem. Średnica trzpienia uzależniona jest od jego długości. Montaż nie wymaga wcześniejszego nawiercania. Płyta wiórowa, sklejka, drewno, płyta OSB, płyta MDF Stal niskowęglowa czerniona lub ocynkowana galwanicznie CZ CZERNIONE d w x L w Wymiar w calach GBCZ GBOC ,0 x 40 1,5 5 GBCZ GBOC ,2 x GBCZ GBOC ,5 x 60-5 GBCZ GBOC ,8 x 65 2,5 5 GBCZ GBOC ,0 x 70-5 GBCZ GBOC ,0 x GBCZ GBOC ,5 x 90 3,5 5 GBCZ GBOC ,0 x GBCZ GBOC ,2 x GBCZ GBOC ,0 x GBCZ GBOC ,3 x GBCZ GBOC ,1 x GBCZ GBOC ,6 x GBCZ GBOC ,6 x GBCZ GBOC ,6 x GBCZ GBOC ,0 x GDCZ / GDOC (PN-EN ) Gwoździe druciaki CZ CZERNIONE Zastosowanie Rodzaj montażu Podłoże Materiał Gwoździe do wykonywania połączeń zakładkowych elementów drewnianych. Posiadają trzpienie o małych średnicach oraz płaskie łby. Gwoździe do wykonywania połączeń drugorzędnych, pojedynczych zamocowań do podłoży drewnianych. Montaż nie wymaga wcześniejszego nawiercania. Płyta wiórowa, sklejka, drewno, płyta OSB, płyta MDF Stal niskowęglowa czerniona lub ocynkowana galwanicznie CZ CZERNIONE d w x L w Wymiar w calach GDCZ GDOC ,2 x GDCZ GDOC ,4 x GDCZ GDOC ,4 x 30-5 GDCZ GDOC ,6 x 35-5 GDCZ GDOC ,6 x 40 1,5 5 80

81 GWOŹDZIE - PROGRAM PRODUKCJI GSCZ / GSOC (PN-EN ) Gwoździe stolarskie CZ CZERNIONE Zastosowanie Rodzaj montażu Podłoże Materiał Gwoździe do wykonywania połączeń wbijanych zakładkowych elementów drewnianych oraz drewnopodobnych. Posiadają wąski owalny łeb oraz małe średnice zależne od długości trzpienia. Wykorzystywane w przemyśle stolarskim. Montaż nie wymaga wcześniejszego nawiercania. Płyta wiórowa, sklejka, drewno, płyta OSB, płyta MDF Stal niskowęglowa czerniona lub ocynkowana galwanicznie CZ CZERNIONE d w x L w Wymiar w calach GSCZ GSOC ,2 x 20-5 GSCZ GSOC ,2 x GSCZ GSOC ,4 x GSCZ GSOC ,4 x 30-5 GSCZ GSOC ,6 x 35-5 GSCZ GSOC ,8 x 40 1,5 5 GSCZ GSOC ,0 x 40 1,5 5 GSKCZ / GSKOC (PN-EN ) Gwoździe skrętne CZ CZERNIONE Zastosowanie Rodzaj montażu Podłoże Materiał Gwoździe do wykonywania połączeń zakładkowych elementów drewnianych. Posiadają płaski łeb z szeroką chropowatą powierzchnią umożliwiającą uderzenie młotkiem i zabezpieczającą przed jego ześlizgnięciem oraz trzpień posiadający płaski skręcony fragment. Skręcenie trzpienia poprawia siłę zamocowania w podłożu. Zamocowanie w większym stopniu przeciwdziała sile wyrywającej. Gwoździe te można wykorzystywać do wykonywania połączeń konstrukcyjnych wszędzie tam, gdzie możliwe jest występowanie w połączeniu momentów skręcających lub zginających. Montaż nie wymaga wcześniejszego nawiercania. Płyta wiórowa, sklejka, drewno, płyta OSB, płyta MDF Stal niskowęglowa czerniona lub ocynkowana galwanicznie CZ CZERNIONE d w x L w Wymiar w calach GSKCZ GSKOC ,1 x GSKCZ GSKOC ,1 x 60-5 GSKCZ GSKOC ,5 x 70-5 GSKCZ GSKOC ,5 x GSKCZ GSKOC ,2 x 90 3,5 5 GSKCZ GSKOC ,2 x

82 GWOŹDZIE - PROGRAM PRODUKCJI GCOC (PN-EN ) Gwoździe ciesielskie d w x L w Wymiar w calach GCOC ,0 x 40 1,5 5 GCOC ,0 x GCOC ,0 x 60-5 GCOC ,0 x 70-5 GCOC ,0 x Zastosowanie Rodzaj montażu Podłoże Materiał Gwoździe do wykonywania połączeń zakładkowych elementów drewnianych. Używane głównie do robót ciesielskich. Gwoździe posiadają płaski łeb z zewnętrzną chropowatą powierzchnią zabezpieczającą przed ześlizgnięciem młotka podczas wbijania oraz wzmocnienie u nasady. Trzpień posiada zębate karby, które przeciwdziałają wyrywaniu z podłoża. Montaż nie wymaga wcześniejszego nawiercania. Płyta wiórowa, sklejka, drewno, płyta OSB, płyta MDF Stal niskowęglowa ocynkowana galwanicznie GPCZ / GPOC (PN-EN ) Gwoździe papowe CZ CZERNIONE Zastosowanie Rodzaj montażu Podłoże Materiał Gwoździe do zamocowań pap izolacyjnych, cienkich blach oraz elementów obróbek blacharskich do drewnianych konstrukcji nośnych. Gwoździe posiadają płaski poszerzony łeb z gładką powierzchnią oraz trzpień o różnej długości. Montaż nie wymaga wcześniejszego nawiercania. Płyta wiórowa, sklejka, drewno, płyta OSB, płyta MDF Stal niskowęglowa czerniona lub ocynkowana galwanicznie CZ CZERNIONE d w x L w Wymiar w calach GPCZ GPOC ,5 x GPCZ GPOC ,5 x 30-5 GPCZ GPOC ,0 x GPCZ GPOC ,0 x 30-5 GPCZ GPOC ,0 x 35-5 GPCZ GPOC ,0 x 40 1,5 5 PGP Podkładki papowe dociskowe Zastosowanie Materiał Podkładki papowe wraz z gwoździami papowymi zwiększają powierzchnię docisku podczas zamocowań pap izolacyjnych. Stal niskowęglowa ocynkowana galwanicznie D d Grubość PGP ,5 0,8 1 82

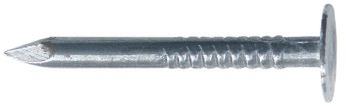

83 GWOŹDZIE - PROGRAM PRODUKCJI GPPOC (PN-EN ) Gwoździe papowe z podkładką Zastosowanie Rodzaj montażu Podłoże Materiał Gwoździe do zamocowań pap izolacyjnych, cienkich blach oraz elementów obróbek blacharskich do drewnianych konstrukcji nośnych. Montaż nie wymaga wcześniejszego nawiercania. Płyta wiórowa, sklejka, drewno, płyta OSB, płyta MDF Stal niskowęglowa ocynkowana galwanicznie d w x L w D GPPOC ,8 x GPPOC ,8 x GPPOC ,8 x GPSOC (PN-EN ) Gwoździe papowe skrętne d w x L w GPSOC ,0 x 25 5 GPSOC ,0 x 30 5 GPSOC ,0 x 35 5 Zastosowanie Rodzaj montażu Podłoże Materiał Gwoździe do zamocowań pap izolacyjnych, cienkich blach oraz elementów obróbek blacharskich do drewnianych konstrukcji nośnych. Gwoździe posiadają płaski poszerzany łeb oraz skręcony trzpień, który poprawia siłę zamocowania w podłożu. Takie zamocowanie w większym stopniu przeciwdziała sile wyrywającej. Montaż nie wymaga wcześniejszego nawiercania. Płyta wiórowa, sklejka, drewno, płyta OSB, płyta MDF Stal niskowęglowa cynkowana galwanicznie GHWOC Gwoździe hartowane walcowane ryflowane Zastosowanie Rodzaj montażu Podłoże Materiał Gwoździe do wykonywania połączeń zakładkowych elementów drewnianych oraz do zamocowań elementów drewnianych w podłożach typu: beton, cegła, gazobeton, beton komórkowy. Montaż nie wymaga wcześniejszego nawiercania. Płyta wiórowa, sklejka, drewno, płyta OSB, płyta MDF Stal niskowęglowa czerniona lub ocynkowana galwanicznie d w x L w Wymiar w calach GHWOC ,7 x GHWOC ,7 x 30-3 GHWOC ,7 x 35-3 GHWOC ,7 x 40 1,5 3 GHWOC ,5 x 45-3 GHWOC ,5 x GHWOC ,5 x 60-3 GHWOC ,5 x 65 2,5 3 GHWOC ,5 x 70-3 GHWOC ,5 x

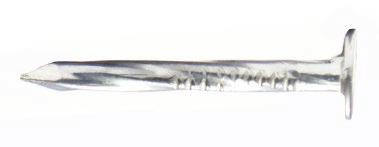

84 GWOŹDZIE - PROGRAM PRODUKCJI GWCZ / GWOC (PN-EN ) Gwoździe walcowane pierścieniowe CZ CZERNIONE Zastosowanie Rodzaj montażu Podłoże Materiał Gwoździe do wykonywania połączeń zakładkowych elementów drewnianych. Używane głównie do robót ciesielskich. Gwoździe posiadają płaski łeb ze wzmocnieniem u nasady, z zewnętrzną chropowatą powierzchnią zabezpieczającą przed ześlizgnięciem młotka podczas wbijania. Trzpień gwoździa posiada pierścieniowe karby, które przeciwdziałają wyrywaniu z podłoża. Montaż nie wymaga wcześniejszego nawiercania. Płyta wiórowa, sklejka, drewno, płyta OSB, płyta MDF Stal niskowęglowa czerniona lub ocynkowana galwanicznie CZ CZERNIONE d w x L w Wymiar w calach GWCZ GWOC ,1 x GWCZ GWOC ,5 x 60-5 GWCZ GWOC ,5 x 70-5 GWCZ GWOC ,5 x GWCZ GWOC ,2 x 90-5 GWCZ GWOC ,2 x GTCZ / GTOC Gwoździe tapicerskie CZ CZERNIONE Zastosowanie Rodzaj montażu Podłoże Materiał Gwoździe do wykonywania połączeń materiałów wykończeniowych i obiciowych z elementami drewnianymi. Gwoździe posiadają szeroki łeb z łukowatą powierzchnią zewnętrzną oraz trzpień w długości do 20mm. Montaż nie wymaga wcześniejszego nawiercania. Płyta wiórowa, sklejka, drewno, płyta OSB, płyta MDF Stal niskowęglowa czerniona lub ocynkowana galwanicznie CZ CZERNIONE d w x L w GTCZ GTOC ,8 x 18 5 GTCZ GTOC ,0 x

85 WKRĘTY I ŁĄCZNIKI DO KONSTRUKCJI DREWNIANYCH ZAŚLEPKI I ROZETY OZDOBNE PROGRAM PRODUKCJI

86 ZAŚLEPKI I ROZETY OZDOBNE - PROGRAM PRODUKCJI RKO Zaślepki maskujące do wkrętów konfirmatowych WKOD/WKOS Zastosowanie Rodzaj montażu Materiał Zaślepka ozdobna do konfirmatów - estetyczne wykończenie montażu. Na wcisk Polietylen Kolor Szt. RKO-BE Beżowy 100 RKO-BI Biały 100 RKO-BR Brązowy 100 RKO-CZ Czarny 100 ZW Zaślepki ozdobne do wkrętów hartowanych z łbem stożkowym Zastosowanie Zaślepka ozdobna do wkrętów z łbem stożkowym - estetyczne wykończenie montażu. Rodzaj montażu Na wcisk Materiał Polietylen Kolor Szt. ZW-BE Beżowy 100 ZW-BI Biały 100 ZW-BR Brązowy 100 ZW-CZ Czarny 100 RO Rozety ozdobne do maskowania głów wkrętów Zastosowanie Rodzaj montażu Materiał Uniwersalna zaślepka ozdobna do wkrętów - estetyczne zamaskowanie montażu. Przetykowy + zaślepka Polietylen Kolor Szt. RO-BI Biały 100 RO-BR Brązowy 100 RO-CZ Czarny 100 RO-WI Wiśniowy

87 ZAŚLEPKI I ROZETY OZDOBNE - PROGRAM PRODUKCJI RG Rozety ozdobne do maskowania głów wkrętów i gwoździ Zastosowanie Rodzaj montażu Materiał Uniwersalna zaślepka ozdobna do wkrętów i gwoździ - estetyczne zamaskowanie montażu. Przetykowy + zaślepka Polietylen Kolor Szt. RG-BI Biały 200 RG-BR Brązowy 200 RG-SZ Szary 200 RG-WI Wiśniowy

88 SYSTEMY WKRĘTY ZAMOCOWAŃ I ŁĄCZNIKI TERMOIZOLACJI DO KONSTRUKCJI ŚCIAN DREWNIANYCH SYSTEMY ZAMOCOWAŃ TERMO- I HYDROIZOLACJI DACHÓW PŁASKICH SYSTEMY ZAMOCOWAŃ TERMOIZOLACJI ŚCIAN WKRĘTY I ŁĄCZNIKI DO KONSTRUKCJI DREWNIANYCH ZAMOCOWANIA RAMOWE I OGÓLNE SYSTEMY MOCOWAŃ LEKKIEJ OBUDOWY SYSTEMY ZAMOCOWAŃ DLA BRANŻY MEBLARSKIEJ ZAMOCOWANIA W TECHNOLOGII SUCHEJ ZABUDOWY SYSTEMY KOTWIENIA CHEMICZNEGO SYSTEMY ZAMOCOWAŃ TERMO- I HYDROIZOLACJI DACHÓW PŁASKICH WKRĘTY I ŁĄCZNIKI DO STOLARKI OTWOROWEJ SYSTEMY WKRĘTY ZAMOCOWAŃ I ŁĄCZNIKI TERMOIZOLACJI DO KONSTRUKCJI ŚCIAN DREWNIANYCH SYSTEMY ZAMOCOWAŃ TERMO- I HYDROIZOLACJI DACHÓW PŁASKICH WKRĘTY I ŁĄCZNIKI DO KONSTRUKCJI DREWNIANYCH WKRĘTY I ŁĄCZNIKI DO KONSTRUKCJI DREWNIANYCH SYSTEMY WKRĘTY ZAMOCOWAŃ I ŁĄCZNIKI TERMOIZOLACJI DO KONSTRUKCJI ŚCIAN DREWNIANYCH WKRĘTY I ŁĄCZNIKI DO STOLARKI OTWOROWEJ SYSTEMY WKRĘTY ZAMOCOWAŃ I ŁĄCZNIKI TERMOIZOLACJI DO KONSTRUKCJI ŚCIAN DREWNIANYCH ZAMOCOWANIA RAMOWE I OGÓLNE SYSTEMY MOCOWAŃ LEKKIEJ OBUDOWY SYSTEMY ZAMOCOWAŃ TERMO- I HYDROIZOLACJI DACHÓW PŁASKICH WKRĘTY I ŁĄCZNIKI DO KONSTRUKCJI DREWNIANYCH WKRĘTY I ŁĄCZNIKI DO STOLARKI OTWOROWEJ WKRĘTY I ŁĄCZNIKI DO STOLARKI OTWOROWEJ SYSTEMY KOTWIENIA CHEMICZNEGO SYSTEMY WKRĘTY ZAMOCOWAŃ I ŁĄCZNIKI TERMOIZOLACJI DO KONSTRUKCJI ŚCIAN DREWNIANYCH SYSTEMY ZAMOCOWAŃ TERMO- I HYDROIZOLACJI DACHÓW PŁASKICH SYSTEMY WKRĘTY ZAMOCOWAŃ I ŁĄCZNIKI TERMOIZOLACJI DO KONSTRUKCJI ŚCIAN DREWNIANYCH WKRĘTY I ŁĄCZNIKI DO KONSTRUKCJI DREWNIANYCH SYSTEMY ZAMOCOWAŃ TERMO- I HYDROIZOLACJI DACHÓW PŁASKICH WKRĘTY I ŁĄCZNIKI DO STOLARKI OTWOROWEJ ZAMOCOWANIA RAMOWE I OGÓLNE WKRĘTY I ŁĄCZNIKI DO KONSTRUKCJI DREWNIANYCH STE MY ZAMOCOWAŃ SYSTEMY WKRĘTY ZAMOCOWAŃ I ŁĄCZNIKI WKRĘTY I ŁĄCZNIKI TERMOIZOLACJI DO KONSTRUKCJI ŚCIAN DO KONSTRUKCJI TESY RMOIHY DROI ZOLACJI DREWNIANYCH DREWNIANYCH DACHÓW PŁASKICH WKRĘTY I ŁĄCZNIKI DO KONSTRUKCJI DREWNIANYCH WKRĘTY I ŁĄCZNIKI SYSTEMY WKRĘTY ZAMOCOWAŃ I ŁĄCZNIKI DO KONSTRUKCJI TERMOIZOLACJI DO KONSTRUKCJI ŚCIAN DREWNIANYCH DREWNIANYCH I ŁĄCZNIKI DOWKRĘTY STOLARKI OTWOROWEJ SYSTEMY WKRĘTY ZAMOCOWAŃ I ŁĄCZNIKI SYSTEMY WKRĘTY ZAMOCOWAŃ I ŁĄCZNIKI TERMOIZOLACJI DO KONSTRUKCJI ŚCIAN DREWNIANYCH ZAMOCOWANIA RAMOWE I OGÓLNE TERMOIZOLACJI DO KONSTRUKCJI ŚCIAN DREWNIANYCH SYSTEMY MOCOWAŃ LEKKIEJ OBUDOWY SYSTEMY ZAMOCOWAŃ TERMO- I HYDROIZOLACJI DACHÓW PŁASKICH SYSTEMY MOCOWAŃ LEKKIEJ OBUDOWY WKRĘTY I ŁĄCZNIKI DO STOLARKI OTWOROWEJ CHEMIA BUDOWLANA SYSTEMY KOTWIENIA CHEMICZNEGO WKRĘTY I ŁĄCZNIKI DO STOLARKI OTWOROWEJ ZAMOCOWANIA W TECHNOLOGII SUCHEJ ZABUDOWY SYSTEMY KOTWIENIA CHEMICZNEGO TARCZE DIAMENTOWE, KORUNDOWE, WIERTŁA, BITY ed. I/ WKRĘTY I ŁĄCZNIKI DO KONSTRUKCJI DREWNIANYCH
