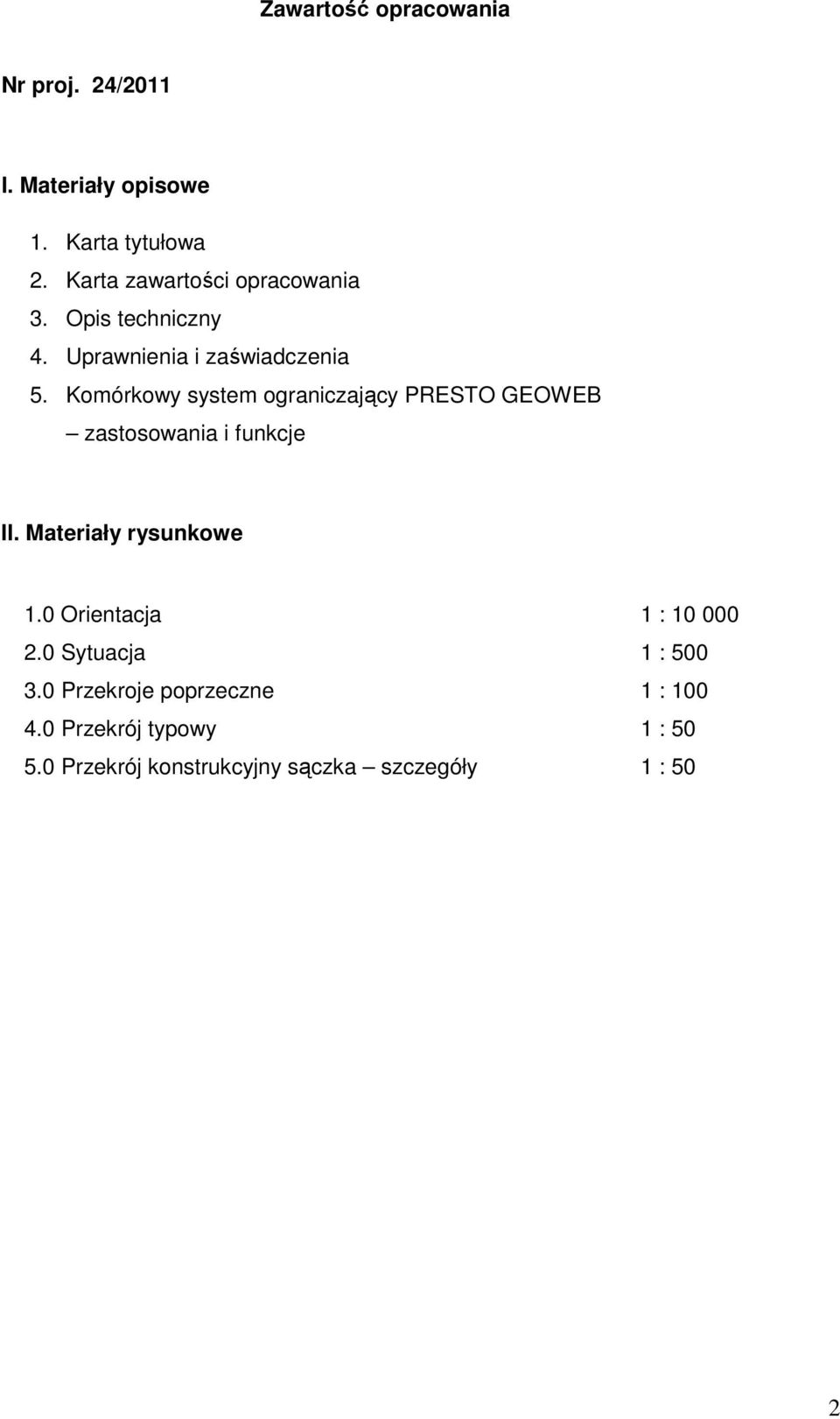

2 Zawartość opracowania Nr proj. 24/2011 I. Materiały opisowe 1. Karta tytułowa 2. Karta zawartości opracowania 3. Opis techniczny 4. Uprawnienia i zaświadczenia 5. Komórkowy system ograniczający PRESTO GEOWEB zastosowania i funkcje II. Materiały rysunkowe 1.0 Orientacja 1 : Sytuacja 1 : Przekroje poprzeczne 1 : Przekrój typowy 1 : Przekrój konstrukcyjny sączka szczegóły 1 : 50 2

3 Opis techniczny do projektu wykonawczego odbudowy korpusu ulicy Zagórzańskiej w Gorlicach w km km PODSTAWA OPRACOWANIA 1.1. Zlecenie Urzędu Miejskiego w Gorlicach Mapa sytuacyjno-wysokościowa w skali 1: Rozporządzenia Ministra Transportu i Gospodarki Morskiej z dnia 2 marca 1999r. w sprawie warunków technicznych, jakim powinny odpowiadać drogi publiczne i ich usytuowanie Rozporządzenie Ministra Transportu i Gospodarki Morskiej z dnia 30 maja 2000r. w sprawie warunków technicznych, jakim powinny odpowiadać drogowe obiekty inŝynierskie i ich usytuowanie (Dz. U. Nr 63 poz. 735) Warunki techniczne wykonania i odbioru robót ziemnych Ministerstwo Ochrony Środowiska i Zasobów Naturalnych, znak Gwop-002/94 z r Wytyczne stosowania geokomórkowego systemu ograniczającego Obowiązujące normy, przepisy i instrukcje Uzgodnienia z Inwestorem. 2. ZAKRES OPRACOWANIA Opracowanie obejmuje odbudowę korpusu ulicy Zagórzańskiej w Gorlicach, zabezpieczenie stateczności lewej skarpy oraz odbudowę nawierzchni jezdni w km km OPIS STANU ISTNIEJĄCEGO Ciągłe opady atmosferyczne pojawiające się co pewien czas na tym terenie powodują szkody powodziowe między innymi w korpusach dróg. Stwierdzono wymycie nasypu istniejącego odcinka drogi. Miejscowo widoczne są pęknięcia pobocza oraz jezdni. Szerokość pęknięć waha się w granicach od kilku do kilkunastu centymetrów. Woda wpływająca w pęknięcia gruntu spowodowała obsunięcia skarpy oraz korpusu ulicy. 4. OPIS STANU PROJEKTOWANEGO Odbudowa korpusu ulicy Zagórzańskiej w Gorlicach polegać będzie na: 4.1 Wykonaniu robót przygotowawczych i ziemnych z umocnieniem ścian wykopów: wykonaniu konstrukcji z betonu niezbrojonego w deskowaniu tradycyjnym, wykonaniu budowli siatkowo - kamiennych - kosze z drutu stalowego ø 4,5 mm o wymiarach 300x50x100 cm na długości 10 m odbudowa zniszczonych gabionów formowaniu i zagęszczeniu nasypów, 3

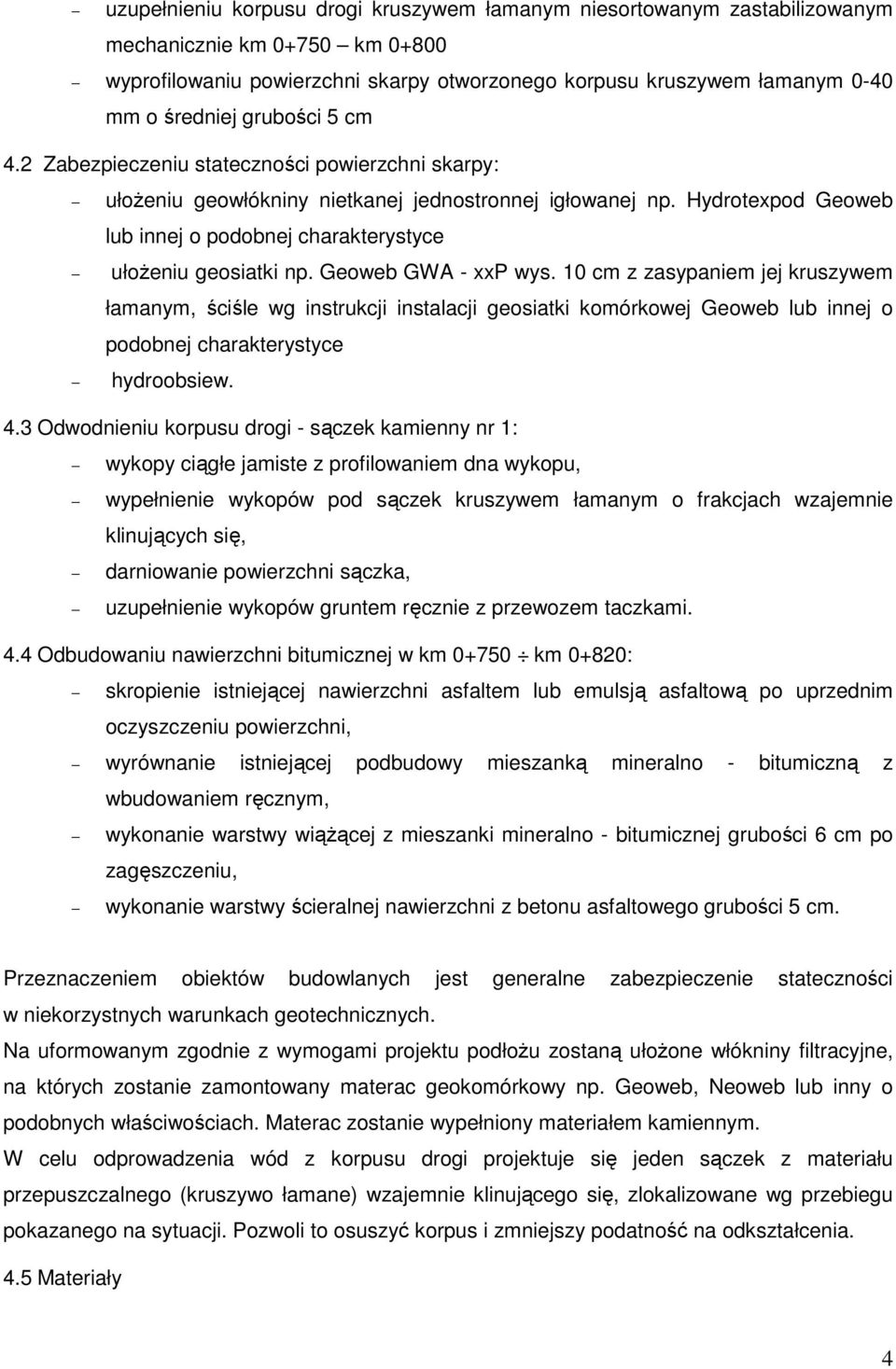

4 uzupełnieniu korpusu drogi kruszywem łamanym niesortowanym zastabilizowanym mechanicznie km km wyprofilowaniu powierzchni skarpy otworzonego korpusu kruszywem łamanym 0-40 mm o średniej grubości 5 cm 4.2 Zabezpieczeniu stateczności powierzchni skarpy: ułoŝeniu geowłókniny nietkanej jednostronnej igłowanej np. Hydrotexpod Geoweb lub innej o podobnej charakterystyce ułoŝeniu geosiatki np. Geoweb GWA - xxp wys. 10 cm z zasypaniem jej kruszywem łamanym, ściśle wg instrukcji instalacji geosiatki komórkowej Geoweb lub innej o podobnej charakterystyce hydroobsiew. 4.3 Odwodnieniu korpusu drogi - sączek kamienny nr 1: wykopy ciągłe jamiste z profilowaniem dna wykopu, wypełnienie wykopów pod sączek kruszywem łamanym o frakcjach wzajemnie klinujących się, darniowanie powierzchni sączka, uzupełnienie wykopów gruntem ręcznie z przewozem taczkami. 4.4 Odbudowaniu nawierzchni bitumicznej w km km 0+820: skropienie istniejącej nawierzchni asfaltem lub emulsją asfaltową po uprzednim oczyszczeniu powierzchni, wyrównanie istniejącej podbudowy mieszanką mineralno - bitumiczną z wbudowaniem ręcznym, wykonanie warstwy wiąŝącej z mieszanki mineralno - bitumicznej grubości 6 cm po zagęszczeniu, wykonanie warstwy ścieralnej nawierzchni z betonu asfaltowego grubości 5 cm. Przeznaczeniem obiektów budowlanych jest generalne zabezpieczenie stateczności w niekorzystnych warunkach geotechnicznych. Na uformowanym zgodnie z wymogami projektu podłoŝu zostaną ułoŝone włókniny filtracyjne, na których zostanie zamontowany materac geokomórkowy np. Geoweb, Neoweb lub inny o podobnych właściwościach. Materac zostanie wypełniony materiałem kamiennym. W celu odprowadzenia wód z korpusu drogi projektuje się jeden sączek z materiału przepuszczalnego (kruszywo łamane) wzajemnie klinującego się, zlokalizowane wg przebiegu pokazanego na sytuacji. Pozwoli to osuszyć korpus i zmniejszy podatność na odkształcenia. 4.5 Materiały 4

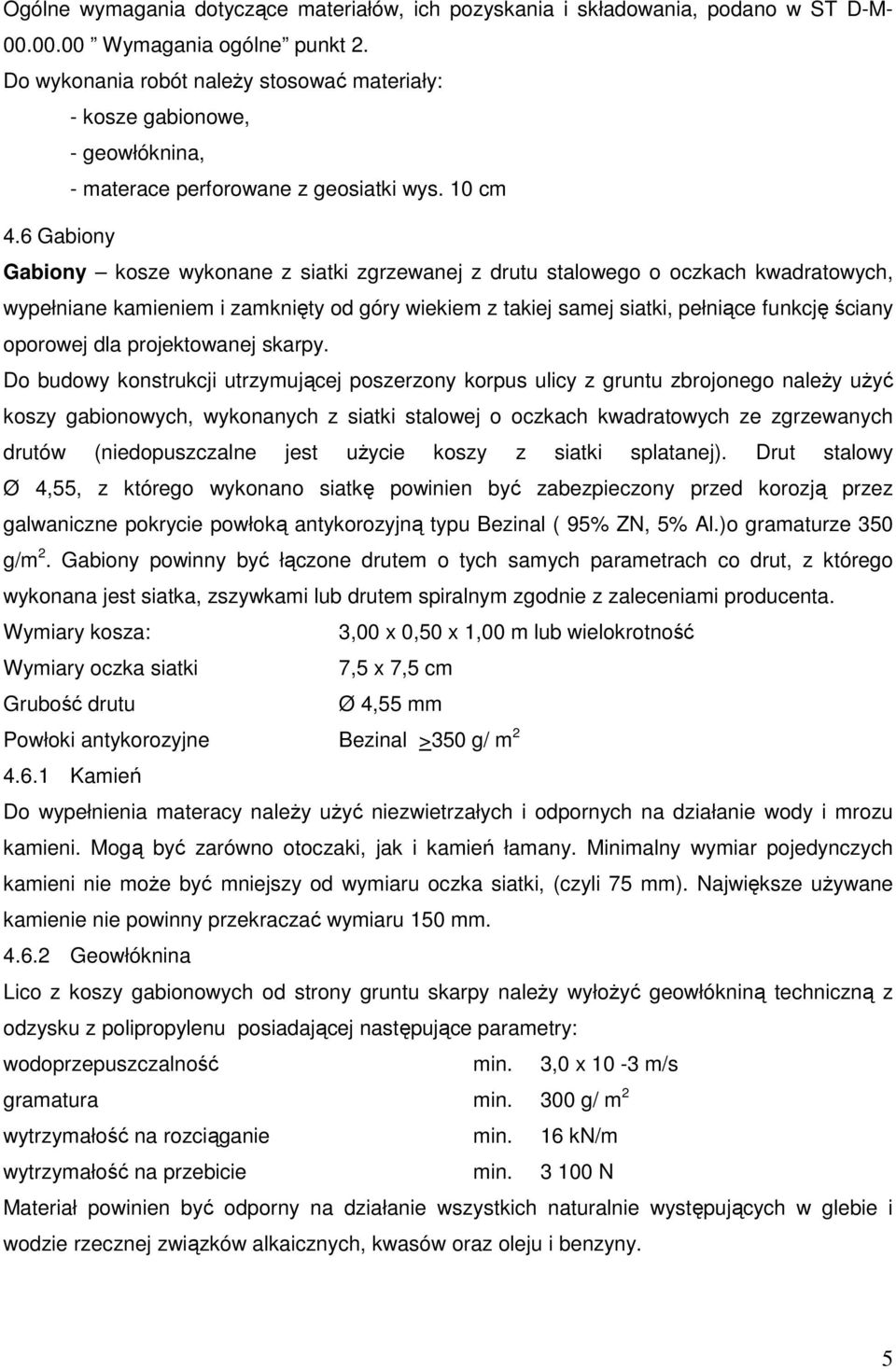

5 Ogólne wymagania dotyczące materiałów, ich pozyskania i składowania, podano w ST D-M Wymagania ogólne punkt 2. Do wykonania robót naleŝy stosować materiały: - kosze gabionowe, - geowłóknina, - materace perforowane z geosiatki wys. 10 cm 4.6 Gabiony Gabiony kosze wykonane z siatki zgrzewanej z drutu stalowego o oczkach kwadratowych, wypełniane kamieniem i zamknięty od góry wiekiem z takiej samej siatki, pełniące funkcję ściany oporowej dla projektowanej skarpy. Do budowy konstrukcji utrzymującej poszerzony korpus ulicy z gruntu zbrojonego naleŝy uŝyć koszy gabionowych, wykonanych z siatki stalowej o oczkach kwadratowych ze zgrzewanych drutów (niedopuszczalne jest uŝycie koszy z siatki splatanej). Drut stalowy Ø 4,55, z którego wykonano siatkę powinien być zabezpieczony przed korozją przez galwaniczne pokrycie powłoką antykorozyjną typu Bezinal ( 95% ZN, 5% Al.)o gramaturze 350 g/m 2. Gabiony powinny być łączone drutem o tych samych parametrach co drut, z którego wykonana jest siatka, zszywkami lub drutem spiralnym zgodnie z zaleceniami producenta. Wymiary kosza: 3,00 x 0,50 x 1,00 m lub wielokrotność Wymiary oczka siatki 7,5 x 7,5 cm Grubość drutu Ø 4,55 mm Powłoki antykorozyjne Bezinal >350 g/ m Kamień Do wypełnienia materacy naleŝy uŝyć niezwietrzałych i odpornych na działanie wody i mrozu kamieni. Mogą być zarówno otoczaki, jak i kamień łamany. Minimalny wymiar pojedynczych kamieni nie moŝe być mniejszy od wymiaru oczka siatki, (czyli 75 mm). Największe uŝywane kamienie nie powinny przekraczać wymiaru 150 mm Geowłóknina Lico z koszy gabionowych od strony gruntu skarpy naleŝy wyłoŝyć geowłókniną techniczną z odzysku z polipropylenu posiadającej następujące parametry: wodoprzepuszczalność min. 3,0 x 10-3 m/s gramatura min. 300 g/ m 2 wytrzymałość na rozciąganie min. 16 kn/m wytrzymałość na przebicie min N Materiał powinien być odporny na działanie wszystkich naturalnie występujących w glebie i wodzie rzecznej związków alkaicznych, kwasów oraz oleju i benzyny. 5

6 WyłoŜenie geowłókniną zabezpieczy przed migracją drobnych cząstek gruntu do wnętrza kosza. WyłoŜenie naleŝy wykonać z geowłókniny pomiędzy pasami zbrojenia wywijając końce po 40 cm w głąb bloku gruntu zbrojonego. 4.7 Sprzęt Ogólne wymagania odnośnie sprzętu Do wykonania robót związanych z układanie i zagęszczaniem gruntu nasypowego powinien być stosowany sprzęt zgodnie ze specyfikacją ST D-M Wymagania ogólne punkt 3. Układanie kamieni stanowiących wypełnienie gabionów wykonane jest ręcznie. Przy składaniu gabionów niezbędne są narzędzia ręczne pozwalające na docinanie i doginanie drutu, np. obcęgi, kombinerki itp. Sprzęt i sposób wykonania robót powinien być zaakceptowany przez InŜyniera. 4.8 Wykonanie robót Ogólne wymagania dotyczące wykonania robót Ogólne wymagania dotyczące wykonania robót podano w ST D-M Wymagania ogólne punkt 5. Uwagi końcowe Przed przystąpieniem do zagęszczania podłoŝa naleŝy wyprofilować do wymaganych rzędnych, spadków i pochyleń, np. z zastosowaniem równiarki lub spycharki. Składanie i wypełnianie koszy gabionowych. Kolejność czynności przy budowie ściany oporowej z gruntu zbrojonego. Przygotowanie podłoŝa pod warstwę chudego betonu gr. 20 cm pod gabionami. PodłoŜe naleŝy wykorygować do odpowiednich rzędnych i zagęścić do wskaźnika zagęszczania Is > 1,0. Ustawienie rzędu gabionów wzdłuŝ podnóŝa projektowej skarpy. Wypełnienie pierwszego rzędu gabionów kamieniami Umieszczenie belki naciągającej na swobodnym końcu siatki i przyłoŝenie obciąŝenia wystarczającego do usunięcia wszelkich luzów i sfalowań. Wykonać wywinięcie pasma geowłókniny (40 cm na siatce, na wysokość gabionu od strony lica oraz zakład od góry 40 cm) Utrzymując naciągniecie geosiatki naleŝy umieścić na niej warstwę gruntu wystarczającą do utrzymania siatki niezmiennym połoŝeniu po zdjęciu obciąŝenia. Następnie naleŝy zdjąć obciąŝenie i zdemontować belkę. UłoŜenie i zagęszczenie gruntu zasypowego do wysokości 50 cm. Zasyp naleŝy zagęszczać płytą wibracyjną lub lekkim walcem wibracyjnym. W odległości do 2 m od lica ściany naleŝy uŝyć sprzętu o nacisku na metr długości bębna poniŝej 1300 kg i całkowitej 6

7 masie poniŝej 1000 kg. NaleŜ zwrócić uwagę, aby rzędna warstwy gruntu po zagęszczeniu dokładnie odpowiadała rzędnej układania geosiatki. Grunt nasypowy naleŝy zagęścić do wskaźnika zagęszczania ls > 1,00. Zasyp powinien być układany z zastosowaniem ładowarki lub koparki, tak, aby opadał z niewielkiej odległości na geosiatkę. Maszyny układające grunt nie powinny pracować w odległości mniejszej niŝ 2 m od lica ściany. NaleŜy powtarzać te kroki aŝ do wzniesienia korpusu o wymaganej wysokości i pochyleniu. 4.9 Wytyczne montaŝu geokomórkowego systemu ograniczającego, podane są przez dostawcę systemu. Dostawca jednego z systemów zabezpieczających typu Geoweb udostępnił szeroką informację o realizacji prac w tym systemie. Informacje te zamieszczono w załącznikach poniŝej. 5. SPRAWY OGÓLNE 5.1. Punkty główne trasy wyznaczono przez określenie współrzędnych geodezyjnych Warunkiem rozpoczęcia prac budowlanych po zgłoszeniu jest wytyczenie w terenie projektowanej budowli przez jednostkę uprawnioną do wykonania prac geodezyjnych, zgodnie z Prawem geodezyjnym i kartograficznym (Dz. U. nr 30 poz. 163 z dnia ze zmianami) W trakcie realizacji zadania powinien być zapewniony nadzór inwestorski a w przypadku konieczności autorski Po zakończeniu budowy Inwestor zobowiązany jest zlecić inwentaryzację powykonawczą jednostce uprawnionej do wykonywania prac geodezyjnych. Opracował inŝ. Stanisław Chumikowski 7

8 8

9 9

10 10

11 11

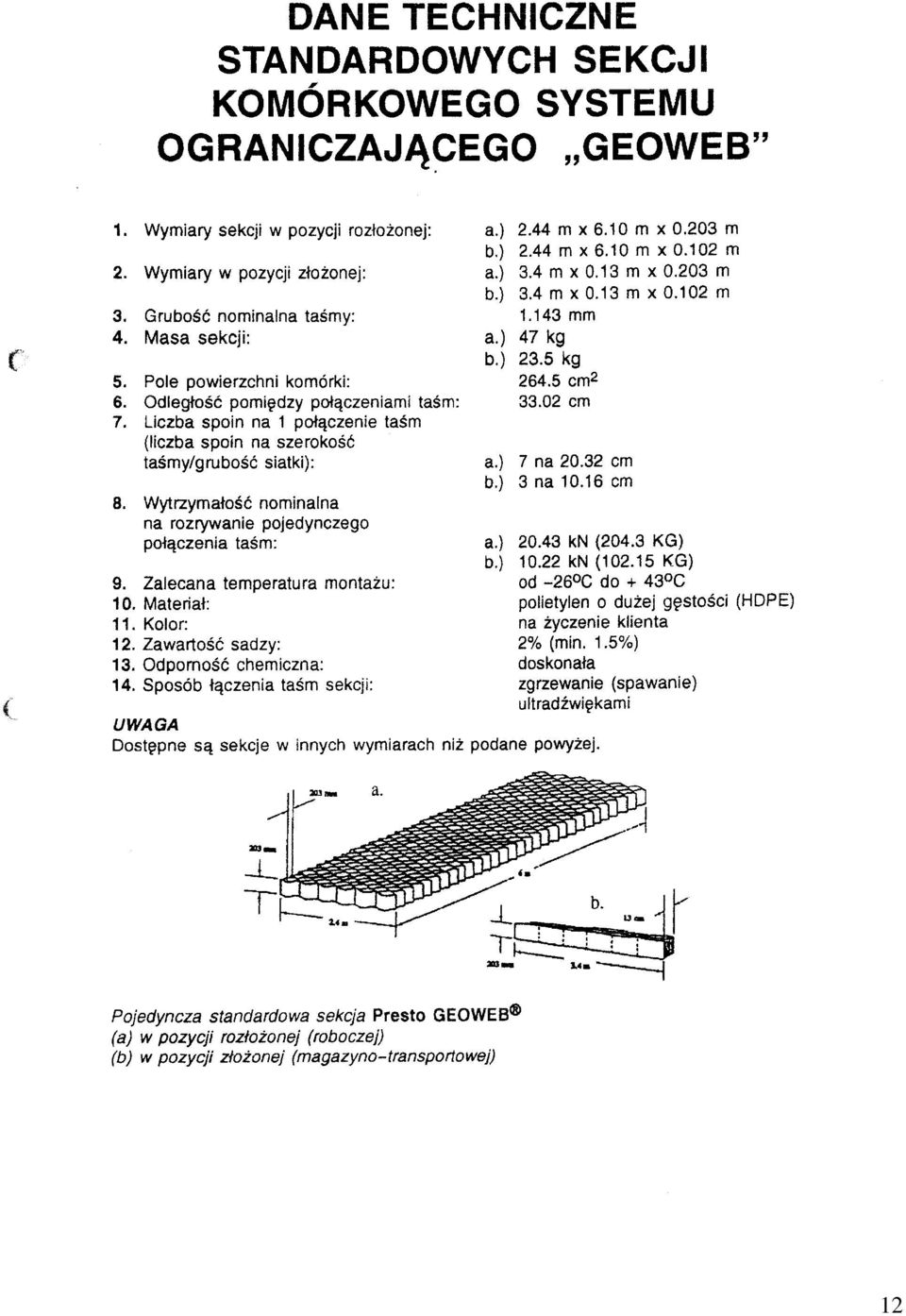

12 12

13 13

14 14

15 15

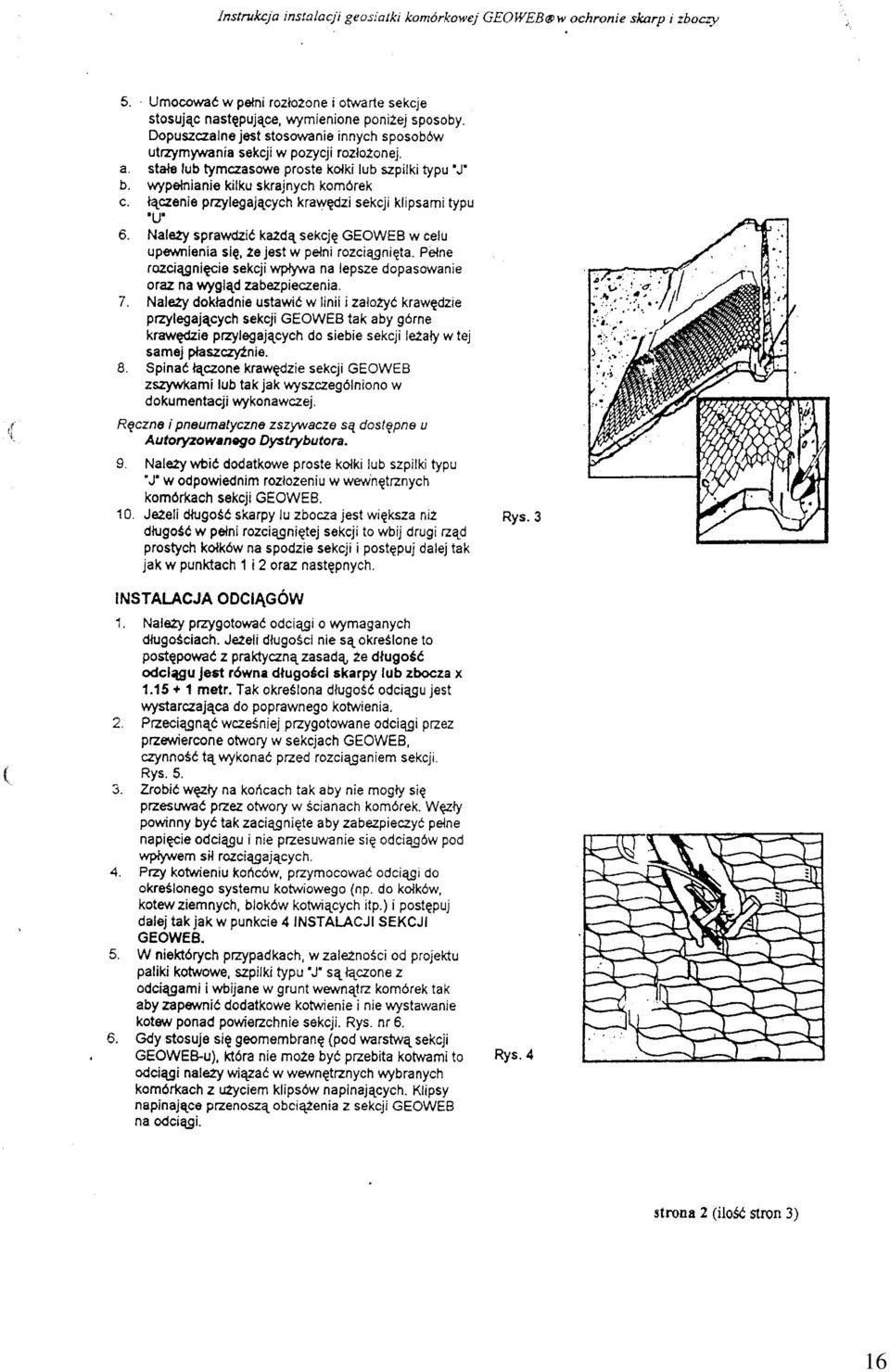

16 16

17 17

18 18

19 19

20 20

21 21

22 22

23 23

24 24

25 25

26 26

27

28

29

30

31
