1 CLIMATE 5000 VRF Karta bramki systemu zarządzania budynkiem (Lonworks) BMS-LON Instrukcja montażu i obsługi (2017/05) PL Dziękujemy za zakup naszego klimatyzatora. Przed użyciem klimatyzatora należy uważnie przeczytać niniejszy podręcznik i zachować go do wykorzystania w przyszłości.

2 2 Spis treści Spis treści INSTRUKCJA MONTAŻU I OBSŁUGI BRAMKA SYSTEMU BMS-LON 1. WPROWADZENIE MONTAŻ INSTRUKCJE ARKUSZE ZMIENNYCH SIECIOWYCH... 6 ŚRODKI BEZPIECZEŃSTWA Przed przystąpieniem do montażu urządzenia należy uważnie zapoznać się z opisem środków bezpieczeństwa. Poniższe zalecenia, o których należy pamiętać, mają na celu zapobieganie sytuacjom niebezpiecznym. OSTRZEŻENIE Ten symbol oznacza, że nieprawidłowe postępowanie może doprowadzić do obrażeń ciała lub uszkodzenia mienia. PRZESTROGA Ten symbol oznacza, że nieprawidłowe postępowanie może doprowadzić do śmierci lub poważnych obrażeń. OSTRZEŻENIE Montaż urządzenia należy powierzyć dystrybutorowi lub specjalistom z tego zakresu. Montaż wykonany przez inne osoby może być wadliwy oraz doprowadzić do porażenia elektrycznego lub pożaru. Montaż należy wykonywać zgodnie z niniejszą instrukcją. Nieprawidłowy montaż może doprowadzić do porażenia elektrycznego lub pożaru. Ponowny montaż powinien być wykonywany przez specjalistów z tego zakresu. Nieprawidłowy montaż może doprowadzić do porażenia elektrycznego lub pożaru. Nie należy dokonywać demontażu urządzenia w sposób niedbały. Źle przeprowadzony demontaż może doprowadzić do nieprawidłowej pracy, nagrzewania się lub pożaru jednostki centralnej ogrzewania wodnego. UWAGA Nie montować urządzenia w środowisku zagrożonym wyciekiem gazów palnych. Jeżeli w środowisku sterownika przewodowego dojdzie do wycieku i koncentracji gazów palnych, może wybuchnąć pożar. Nie montować urządzenia w środowisku zagrożonym wysoką temperaturą i wilgotnością. W przeciwnym razie może dojść do zwarć lub nagrzewania urządzenia, co może spowodować pożar. Okablowanie powinno być dostosowane do prądu sterownika przewodowego. W przeciwnym przypadku może dojść do upływów elektrycznych lub nagrzewania, co może spowodować pożar. Układ kabli powinien składać się ze wskazanych przewodów. Na miejsce styku przewodów nie powinna działać żadna siła zewnętrzna. W przeciwnym razie może dojść do przerwania przewodów lub nagrzewania, co może spowodować pożar (2017/05) CLIMATE 5000 VRF

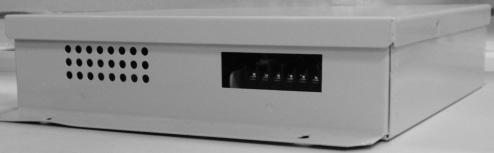

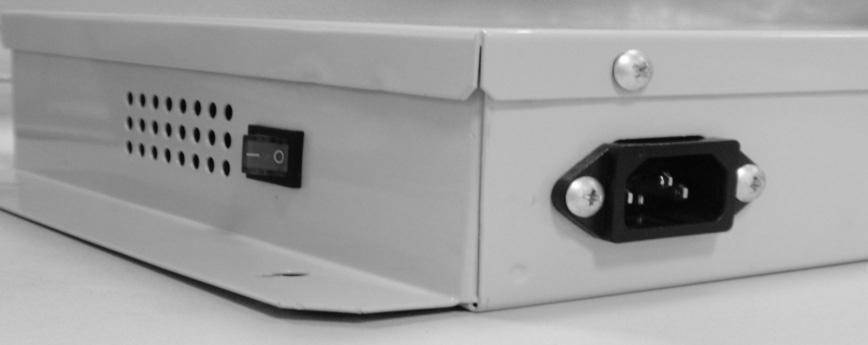

3 WPROWADZENIE 3 1. WPROWADZENIE 1.1. ZASTOSOWANIA Jednostka służy do zintegrowania za pośrednictwem interfejsu LonWorks systemu zarządzania budynkiem (Building Management System BMS, a konkretnie Automated Building System ABS) z centralnym układem klimatyzacji NAJWAŻNIEJSZE CECHY Możliwość zintegrowania centralnego układu klimatyzacji z siecią LonWorks. Zgodność z normą LonMark : bramki są wykorzystywane jako inteligentne węzły, bazujące na technologii LonWorks. Główny moduł węzła wykorzystuje pamięć Flash z zapisaną aplikacją sterującą, której najnowszą wersję można pobrać online. Łączenie z siecią LonWorks za pośrednictwem skrętki komputerowej. Tryb komunikacji: niespolaryzowany. Interfejs sterowania LonWorks łączący się z systemem BMS za pośrednictwem sieci zgodnej ze standardem LonMark. Zgodność z wytycznymi w zakresie interoperacyjności (LonWorks, wersja 3.4). Bramka LonWorks zapewniająca komunikację między protokołami LonMark /LonTalk a MDPP (protokół prywatny). Bramka może konwertować protokół LonTalk na protokół MDPP. Podłączenie do maks. 64 urządzeń wewnętrznych. Odrębny adres dla każdego urządzenia: 0x00 0x3F. Specyfikacja techniczna NR FUNKCJA OPIS 1 Procesor zapisywania w pamięci 2 Funkcje 3 Nadajnikodbiornik 4 Moc wejściowa 5 Warunki pracy 6 Oprogramowanie 7 Port komunikacyjny Chip Neure, 10 MHz, 64 K, zapisujący w pamięci Flash Ukryty przełącznik operacyjny Wskaźnik działania LED (czerwony) Wskaźnik zasilania LED (zielony) Transformator separujący FTT-10A+ 8 Wymiary 31,9 x 25,1 x 6,1 cm Zakres napięcia: V AC Maks. prąd: 200 ma Temperatura: 0 50 C Wilgotność względna: 25 90% Standardowy atrybut alokacyjny LonMark Obsługa operacji bezpośredniego zapisu i odczytu pamięci przez narzędzie zarządzania siecią systemu LNS Złącze RS 485 do łączenia z siecią MD-Net Złącze LonWorks FT-10 do łączenia z systemem LNS * Linia FT-10 służy do połączenia systemu LNS i bramki BMS-LON w ramach systemu LonWorks 2. MONTAŻ 2.1. WIDOK ZEWNĘTRZNY 1.3. DANE TECHNICZNE Jednostka podłączana do urządzeń wewnętrznych i wentylatorów Monitorowanie Wł./wył. raport o stanie Sterowanie Tryb (dla jednego urządzenia) Do LonWorks Do systemu sterowania urządzeniami wewnętrznymi Tryb pracy raport o stanie Tryb (dla wszystkich urządzeń) Prędkość wentylatora raport o stanie Stop (dla jednego urządzenia) Ustawienie wartości temp. raport o stanie Zatrzymanie awaryjne (dla wszystkich urządzeń) Wartość temp. wewnątrz raport Prędkość wentylatora (dla jednego urządzenia) Błąd raport o stanie Prędkość wentylatora (dla wszystkich urządzeń) Online/offline raport o stanie Temperatura (dla jednego urządzenia) Jakość połączenia raport o stanie Temperatura (dla wszystkich urządzeń) PRZEŁĄCZNIK ZASILANIA GNIAZDO ZASILANIA 220 V AC CLIMATE 5000 VRF (2017/05)

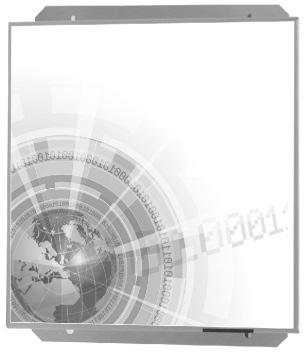

4 4 INSTRUKCJE 2.2. WYMIARY INSTRUKCJE 3.1. GROMADZENIE INFORMACJI Urządzenie jest wyposażone w funkcję gromadzenia danych o stanach jednostek centralnego układu klimatyzacji za pośrednictwem systemu BMS. Parametry pobieranych informacji zależą od ustawień interfejsu LonWorks FUNKCJE STEROWANIA ,8 Jednostka umożliwia sterowanie centralnym układem klimatyzacji za pośrednictwem systemu BMS dzięki trzem funkcjom ustawień klimatyzatorów wewnętrznych. Funkcje te to: Operation mode setting (Tryb pracy), Fan speed setting (Prędkość wentylatora) i Temperature setting (Temperatura). 319 PRZESTROGA UWAGA Istnieje jedna metoda instalacji, zgodnie z poniższym rysunkiem. 1. Zakres ustawień parametrów niektórych klimatyzatorów jest mniejszy niż ten, który jest dostępny w ramach systemu LNS. Poszczególne wartości można znaleźć w instrukcji obsługi. 2. W przypadku obsługi klimatyzatorów za pośrednictwem systemu LNS należy ustawić takie parametry trybu, prędkości wentylatora i temperatury, które mieszczą się w dopuszczalnych zakresach. 3. Nie należy w krótkim czasie zmieniać parametrów pracy klimatyzatorów za pośrednictwem sterowników wyższego rzędu, na przykład systemu LNS. W przeciwnym razie może się okazać, że urządzenia nie pracują zgodnie z oczekiwaniami. Zaleca się, aby w celu uzyskania spójnej pracy urządzeń, czas między kolejnymi zmianami parametrów pracy był dłuższy niż 10 sekund. 4. W przypadku montażu zawieszenia listwę zaciskową zasilania należy umieścić na górnej części ILUSTRACJA POŁĄCZEŃ Sposób podłączania 1 BMS-LON Urządzenia wewnętrzne: maks. 64 klimatyzatory RS 485 (X Y E) SIEĆ LONWORKS SYSTEM BMS (odpowiedni dla wszystkich układów klimatyzacji) (2017/05) CLIMATE 5000 VRF

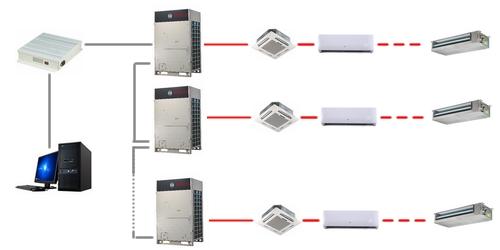

5 INSTRUKCJE 5 Sposób podłączania 2 Urządzenia wewnętrzne: maks. 64 urządzenia (każde z unikatowym adresem sieciowym) BMS-LON SYSTEM 1 RS 485 (X Y E) SYSTEM 2 SIEĆ LONWORKS SYSTEM N SYSTEM BMS CLIMATE 5000 VRF (2017/05)

6 6 ARKUSZE ZMIENNYCH SIECIOWYCH 4. ARKUSZE ZMIENNYCH SIECIOWYCH PRZESTROGA Do zarządzania układem klimatyzacji system wykorzystuje współdzielone zmienne sieciowe. Uzyskanie dostępu do poszczególnych klimatyzatorów należących do jednej sieci jest możliwe dopiero po zmodyfikowaniu powiązanej zmiennej sieciowej. Urządzenie jest wyposażone w dwa zespoły nadajnik-odbiornik, nazywane sterownikami głównym i pomocniczym. Sterownik główny odpowiada za obsługę komunikacyjną i konfigurację 32 klimatyzatorów o adresach 0 31 oraz ustawianie ogólnych parametrów wszystkich klimatyzatorów (maks. 64). Natomiast sterownik pomocniczy odpowiada za obsługę komunikacyjną i konfigurację pozostałych 32 klimatyzatorów o adresach ZMIENNE SIECIOWE STEROWNIKA GŁÓWNEGO Sterownik główny wykorzystuje 4 zmienne sieciowe: Zmienne sieciowe sterownika głównego 1 Szybkość transmisji nciuartbaud SNVT_count 0: 1200 b/s 1: 2400b/s 2:4800 b/s Wartość początkowa = 2 Służy do ustawiania prędkości transmisji portu RS 485. (Domyślna wartość to 2). 2 Czas oczekiwania nciwaitresptime SNVT_count Wartość początkowa = 100 ms Służy do ustawienia czasu oczekiwania na odpowiedź. Komunikat o upływie limitu czasu na odpowiedź oznacza, że urządzenie nie otrzymało odpowiedzi na przesłane zapytanie. Wartość tę należy zmienić przed inicjalizacją. (Zalecana wartość: nie mniej niż 100 ms). 3 Cykl nciwaittime SNVT_count Wartość początkowa = 300 ms Służy do ustawiania czasu cyklu skanowania i aktualizowania zmiennych sieciowych. Wartość tę należy zmienić przed inicjalizacją. (Zalecana wartość: nie mniej niż 100 ms). Zmienne sieciowe przypisane do klimatyzatorów (adresy 0 31) Do każdego klimatyzatora przypisano trzy wejściowe zmienne sieciowe, służące do ustawiania parametrów, i 4 wyjściowe zmienne sieciowe, służące do obsługi zapytań. Patrz poniższy rysunek: Klimatyzator o adresie (n-1) nvoworkmodefan [n] WEJŚCIE nvisetworkmode [n] nvisetfanspeed [n] nvisettemp [n] nvosettemp [n] nvoindoortemp [n] WYJŚCIE nvoworkstate [n] (2017/05) CLIMATE 5000 VRF

7 ARKUSZE ZMIENNYCH SIECIOWYCH 7 Wejściowe zmienne sieciowe (n:1 32; adres klimatyzatora:0 31) 1 Tryb pracy 2 Prędkość wentylatora nvisetwork Mode[n] nvisetfan Speed[n] SNVT_hvac_mode SNVT_switch 3 Temperatura nvisettemp[n] SNVT_temp_p HVAC_AUTO = 0 Wartość początkowa HVAC_HEAT = 1 Tryb grzania HVAC_COOL = 3 Tryb chłodzenia HVAC_FAN ONLY = 9 Tryb wentylatora HVAC_OFF = 6 Wyłączony * Podstawowe ustawienia klimatyzatora: tryb chłodzenia, niska prędkość wentylatora, temperatura 24 C LonMarker System dziesiętny LOW (niska) MED (średnia) HIGH (wysoka) AUTO Narzędzie NLUtil System szesnastkowy LOW (niska) MED (średnia) HIGH (wysoka) C8 01 AUTO * Nie należy wprowadzać innych wartości niż podane powyżej LonMarker Narzędzie NLUtil System dziesiętny 17.00=17 C 18.00=18 C 19.00=19 C 20.00=20 C 21.00=21 C 22.00=22 C 23.00=23 C 24.00=24 C 25.00=25 С 26.00=26 C 27.00=27 C 28.00=28 C 29.00=29 C 30.00=30 С System szesnastkowy 06 A C 07 D FC C4 0A 28 0A 8C 0A F0 0B 54 0B B8 W przypadku ustawienia dla temperatury wartości niższej niż 17 albo wyższej niż 30 klimatyzator będzie chłodził bądź ogrzewał powietrze odpowiednio do 17 albo 30 C. Wartości ułamkowe są zaokrąglane do całkowitych, oznacza to, że ustawienie 24.5 jest zaokrąglane do 24 Urządzenia zaawansowane: wartości zaokrąglane do 2 miejsc po przecinku Ustawienia trybu pracy Ustawienia prędkości wentylatora Ustawienia temperatury Wartość początkowa = 24 C * Jeśli przed uruchomieniem nie ustawiono trybu pracy ani prędkości wentylatora tylko temperaturę, urządzenie będzie pracować w trybie chłodzenia i przy wolnej prędkości wentylatora. * Jeśli przed uruchomieniem nie ustawiono trybu pracy ani temperatury tylko prędkość wentylatora, urządzenie będzie pracować w trybie chłodzenia i ustawieniu temperatury na 24 C. * Jeśli nie ustawiono temperatury ani prędkości wentylatora tylko tryb chłodzenia, wtedy wszystkie klimatyzatory będą pracować w trybie chłodzenia, ustawieniu temperatury na 24 C i przy wolnych obrotach wentylatora. * Jeśli nie ustawiono temperatury ani prędkości wentylatora tylko tryb grzania, wtedy wszystkie klimatyzatory będą pracować w trybie grzania, ustawieniu temperatury na 24 C i przy wolnych obrotach wentylatora (jako pompa ciepła). * Za jednym razem można zmienić tylko jedno ustawienie. Zmiany kilku parametrów, takich jak tryb pracy, prędkość wentylatora i temperatura, należy dokonywać po kolei. CLIMATE 5000 VRF (2017/05)

8 8 ARKUSZE ZMIENNYCH SIECIOWYCH Wyjściowe zmienne sieciowe (n: 1 32, adres klimatyzatora: 0~31) 1 Temperatura nvosettemp[n] SNVT_temp_p 2 Temperatura wewnątrz nvoindoortemp[n] SNVT_temp_p 17.00= = = = = = = = = = = = = = = = = = = = = = = = = = = =30 Wyświetla ustawienie temperatury Wyświetla temperaturę w pomieszczeniu 3 Stany błędu i zabezpieczenia nvoworkstate[n] SNVT_state_64 Bit 0 Bit 1 Bit 2 Bit 3 Bit 4 Bit 5 Bit 6 Bit 7 Bit 8 Bit 9 Bit 10 Bit 11 Bit 12 Bit 13 Bit 14 Bit 15 Błąd fazy lub jej brak Błąd komunikacji Błąd czujnika T1 Błąd czujnika T2 Błąd czujnika T2B Błąd czujnika temperatury na wyjściu sprężarki (T3, T4, cyfrowe) Błąd wykrywania zerowego przepływu Błąd EEPROM Błąd wykrywania prędkości wentylatora Błąd komunikacji (panele główny i wyświetlacza) Prąd przetężeniowy sprężarki (4-krotny) Zabezpieczenie modułu przetwornicy Błąd pamięci Flash Błąd urządzenia zewnętrznego Błąd wykrywania poziomu wody Inny błąd... Bit 48 Zabezpieczenie temperaturowe parownika Bit 49 Zabezpieczenie pompy ciepła lub układu rozmrażania Bit 50 Zabezpieczenie przed wysoką temperaturą skraplacza Bit 51 Zabezpieczenie temperaturowe sprężarki Bit 52 Zabezpieczenie temperaturowe rurki odprowadzającej Bit 53 Zabezpieczenie przed wysoką temperaturą na wyjściu Bit 54 Zabezpieczenie przed niskim ciśnieniem na wyjściu Bit 55 Zabezpieczenie przed zbyt wysokim napięciem zasilania Bit 56 Przetężenie sprężarki Bit 57 Rezerwa, reszta 0 Bit 58 Rezerwa, reszta 0 Bit 59 Rezerwa, reszta 0 Bit 60 Rezerwa, reszta 0 Bit 61 Rezerwa, reszta 0 Bit 62 Rezerwa, reszta 0 Bit 63 Inny błąd * Domyślne wartości pozostałych pozycji to 0 Pozycje 0 15 oznaczają występowanie stanu błędu Pozycje oznaczają występowanie stanu zabezpieczenia MODE HVAC_AUTO HVAC_HEAT HVAC_COOL HVAC_FAN ONLY HVAC_OFF Wartość początkowa Tryb grzania Tryb chłodzenia Tryb wentylatora Wyłączony 4 Stan pracy NvoWork ModeFan[n] SNVT_hvac_ status Fan_output In_alarm HIGH (wysoka) MED (średnia) LOW (niska) AUTO 0 Nawiązano łączność 1 Niepowodzenie nawiązywania łączności, 1 raz 2 Niepowodzenie nawiązywania łączności, 2 razy 3 Niepowodzenie nawiązywania łączności, 3 razy 4 Niepowodzenie nawiązywania łączności, 4 razy 5 Niepowodzenie nawiązywania łączności, 5 razy 6 Niepowodzenie nawiązywania łączności, 6 razy 7 Niepowodzenie nawiązywania łączności, 7 razy Wyświetla informacje o trybie pracy, działaniu wentylatorów i jakości łączności. Ustawienie MODE obejmuje tryb pracy urządzeń, fan_output prędkość wentylatora, a in_ alarm jakość łączności. Jeśli nie uda się nawiązać łączności 7 razy, liczba niepowodzeń zostanie zresetowana do wartości 1 i będzie odliczana ponownie aż do momentu nawiązania łączności (wtedy jako wartość pojawi się 0) (2017/05) CLIMATE 5000 VRF

9 ARKUSZE ZMIENNYCH SIECIOWYCH 9 Zmienne sieciowe przypisane do wszystkich klimatyzatorów 3 wejściowe zmienne sieciowe używane do konfigurowania ustawień klimatyzatorów HVAC_AUTO 0 Wartość początkowa HVAC_HEAT =1 Tryb grzania HVAC_COOL=3 Tryb chłodzenia HVAC_FAN ONLY=9 Tryb wentylatora 1 Tryb pracy nvisetwork HVAC_OFF=6 Wyłączony Mode_33 SNVT_hvac_mode * Podstawowe ustawienia klimatyzatora: tryb chłodzenia, niska prędkość wentylatora, temperatura 24 Ustawienia trybu pracy 2 Prędkość wentylatora nvisetfan Speed_33 SNVT_switch 3 Temperatura NviSetTemp_33 SNVT_temp_p LonMarker System dziesiętny LOW (niska) MED (średnia) HIGH (wysoka) AUTO Narzędzie NLUtil System szesnastkowy LOW (niska) MED (średnia) HIGH (wysoka) C8 01 AUTO * Nie należy wprowadzać innych wartości niż podane powyżej LonMarker Narzędzie NLUtil System dziesiętny 17.00= = = = = = = = = = = = = =30 System szesnastkowy 06 A C 07 D FC C4 0A 28 0A 8C 0A F0 0B 54 0B B8 W przypadku ustawienia dla temperatury wartości niższej niż 17 albo wyższej niż 30 klimatyzator będzie chłodził bądź ogrzewał powietrze odpowiednio do 17 albo 30 C. Wartości ułamkowe są zaokrąglane do całkowitych, oznacza to, że ustawienie 24.5 jest zaokrąglane do 24 Urządzenia zaawansowane: wartości zaokrąglane do 2 miejsc po przecinku Ustawienia prędkości wentylatora Ustawienia temperatury Wartość początkowa = 24 Wyświetlanie stanów online i wł./wył. 2 wyjściowe zmienne sieciowe 1 Stan online nvoonstate SNVT_state_64 2 Stan wł./wył. nvorunstate SNVT_state_64 0 : Offline 1 : Online 0 : Wyłączony 1 : Włączony Pierwsze 32 zbiory informują o stanie online klimatyzatorów o adresach Pierwsze 32 zbiory informują o stanie wł./ wył. klimatyzatorów o adresach CLIMATE 5000 VRF (2017/05)

10 10 ARKUSZE ZMIENNYCH SIECIOWYCH 4.2. ZMIENNE SIECIOWE STEROWNIKA POMOCNICZEGO Sterownik pomocniczy wykorzystuje 3 zmienne sieciowe: Zmienne sieciowe sterownika pomocniczego 1 2 Szybkość transmisji Czas oczekiwania nciuartbaud nciwaitresptime SNVT_count SNVT_count 3 Cykl nciwaittime SNVT_count 0 : 1200 b/s 1 : 2400b/s 2 : 4800 b/s Wartość początkowa = 2 Wartość początkowa = 100 ms Wartość początkowa = 300 ms Służy do ustawiania prędkości transmisji portu RS 485 Służy do ustawienia czasu oczekiwania na odpowiedź. Komunikat o upływie limitu czasu na odpowiedź oznacza, że urządzenie nie otrzymało odpowiedzi na przesłane zapytanie. Wartość tę należy zmienić przed inicjalizacją. (Zalecana wartość: nie mniej niż 100 ms). Służy do ustawiania czasu cyklu skanowania i aktualizowania zmiennych sieciowych. Wartość tę należy zmienić przed inicjalizacją. (Zalecana wartość: nie mniej niż 100 ms). Zmienne sieciowe przypisane do klimatyzatorów (adresy 32 63) Do każdego klimatyzatora przypisano trzy wejściowe zmienne sieciowe, służące do ustawiania parametrów, i 4 wyjściowe zmienne sieciowe, służące do obsługi zapytań. Patrz poniższy rysunek: Klimatyzator o adresie (n+31) nvoworkmodefan[n] WEJŚCIE nvisetworkmode[n] nvisetfanspeed[n] nvosettemp[n] nvoindoortemp[n] WYJŚCIE nvisettemp[n] nvoworkstate[n] (2017/05) CLIMATE 5000 VRF

11 ARKUSZE ZMIENNYCH SIECIOWYCH 11 Wejściowe zmienne sieciowe (n: 1 32, adres klimatyzatora: 32~63) 1 Tryb pracy nvisetwork Mode[n] SNVT_hvac_mode HVAC_AUTO 0 HVAC_HEAT =1 HVAC_COOL=3 HVAC_FAN ONLY=9 HVAC_OFF=6 Wartość początkowa Tryb grzania Tryb chłodzenia Tryb wentylatora Wyłączony * Podstawowe ustawienia klimatyzatora: tryb chłodzenia, niska prędkość wentylatora, temperatura 24 Ustawienia trybu pracy 2 Prędkość wentylatora nvisetfan Speed[n] SNVT_switch 3 Temperatura nvisettemp[n] SNVT_temp_p LonMarker System dziesiętny LOW (niska) MED (średnia) HIGH (wysoka) AUTO Narzędzie NLUtil System szesnastkowy LOW (niska) MED (średnia) HIGH (wysoka) C8 01 AUTO * Nie należy wprowadzać innych wartości niż podane powyżej LonMarker System dziesiętny 17.00= = = = = = = = = = = = = =30 Narzędzie NLUtil System szesnastkowy 06 A C 07 D FC C4 0A 28 0A 8C 0A F0 0B 54 0B B8 W przypadku ustawienia dla temperatury wartości niższej niż 17 albo wyższej niż 30 klimatyzator będzie chłodził bądź ogrzewał powietrze odpowiednio do 17 albo 30 C. Wartości ułamkowe są zaokrąglane do całkowitych, oznacza to, że ustawienie 24.5 jest zaokrąglane do 24 Urządzenia zaawansowane: wartości zaokrąglane do 2 miejsc po przecinku Ustawienia prędkości wentylatora Ustawienia temperatury Wartość początkowa = 24 * Jeśli przed uruchomieniem nie ustawiono trybu pracy ani prędkości wentylatora tylko temperaturę, urządzenie będzie pracować w trybie chłodzenia i przy wolnej prędkości wentylatora. * Jeśli przed uruchomieniem nie ustawiono trybu pracy ani temperatury tylko prędkość wentylatora, urządzenie będzie pracować w trybie chłodzenia i ustawieniu temperatury na 24 C. * Jeśli nie ustawiono temperatury ani prędkości wentylatora tylko tryb chłodzenia, wtedy wszystkie klimatyzatory będą pracować w trybie chłodzenia, ustawieniu temperatury na 24 C i przy wolnych obrotach wentylatora. * Jeśli nie ustawiono temperatury ani prędkości wentylatora tylko tryb grzania, wtedy wszystkie klimatyzatory będą pracować w trybie grzania, ustawieniu temperatury na 24 C i przy wolnych obrotach wentylatora (jako pompa ciepła). * Za jednym razem można zmienić tylko jedno ustawienie. Zmiany kilku parametrów, takich jak tryb pracy, prędkość wentylatora i temperatura, należy dokonywać jeden po drugim. CLIMATE 5000 VRF (2017/05)

12 12 ARKUSZE ZMIENNYCH SIECIOWYCH Wyjściowe zmienne sieciowe (n:1 32, adres klimatyzatora:32 63) 1 Temperatura nvosettemp[n] SNVT_temp_p 2 3 Temperatura wewnątrz Stany błędu i zabezpieczenia 4 Stan pracy nvoindoortemp[n] nvoworkstate[n] NvoWork ModeFan[n] SNVT_temp_p SNVT_state_64 SNVT_hvac_ status 17.00= = = = = = = = = = = = = = = = = = = = = = = = = = = =30 Bit 0 Błąd fazy lub jej brak Bit 1 Błąd komunikacji Bit 2 Błąd czujnika T1 Bit 3 Błąd czujnika T2 Bit 4 Błąd czujnika T2B Bit 5 Błąd czujnika temperatury na wyjściu sprężarki (T3, T4, cyfrowe) Bit 6 Błąd wykrywania zerowego przepływu Bit 7 Błąd EEPROM Bit 8 Błąd wykrywania prędkości wentylatora Bit 9 Błąd komunikacji (panele główny i wyświetlacza) Bit 10 Prąd przetężeniowy sprężarki (4-krotny) Bit 11 Zabezpieczenie modułu przetwornicy Bit 12 Błąd pamięci Flash Bit 13 Błąd urządzenia zewnętrznego Bit 14 Błąd wykrywania poziomu wody Bit 15 Inny błąd... Bit 48 Zabezpieczenie temperaturowe parownika Bit 49 Zabezpieczenie pompy ciepła lub układu rozmrażania Bit 50 Zabezpieczenie przed wysoką temperaturą skraplacza Bit 51 Zabezpieczenie temperaturowe sprężarki Bit 52 Zabezpieczenie temperaturowe rurki odprowadzającej Bit 53 Zabezpieczenie przed wysoką temperaturą na wyjściu Bit 54 Zabezpieczenie przed niskim ciśnieniem na wyjściu Bit 55 Zabezpieczenie przed zbyt wysokim napięciem zasilania Bit 56 Przetężenie sprężarki Bit 57 Rezerwa, reszta 0 Bit 58 Rezerwa, reszta 0 Bit 59 Rezerwa, reszta 0 Bit 60 Rezerwa, reszta 0 Bit 61 Rezerwa, reszta 0 Bit 62 Rezerwa, reszta 0 Bit 63 Inny błąd * Domyślne wartości pozostałych pozycji to 0 HVAC_AUTO Wartość początkowa HVAC_HEAT Tryb grzania MODE HVAC_COOL Tryb chłodzenia HVAC_FAN ONLY Tryb wentylatora HVAC_OFF Wyłączony HIGH (wysoka) Fan_output MED (średnia) LOW (niska) AUTO In_alarm 0 Nawiązano łączność 1 Niepowodzenie nawiązywania łączności, 1 raz 2 Niepowodzenie nawiązywania łączności, 2 razy 3 Niepowodzenie nawiązywania łączności, 3 razy 4 Niepowodzenie nawiązywania łączności, 4 razy 5 Niepowodzenie nawiązywania łączności, 5 razy 6 Niepowodzenie nawiązywania łączności, 6 razy 7 Niepowodzenie nawiązywania łączności, 7 razy Jeśli nie uda się nawiązać łączności 7 razy, liczba niepowodzeń zostanie zresetowana do wartości 1 i będzie odliczana ponownie aż do momentu nawiązania łączności (wtedy jako wartość pojawi się 0) Wyświetla ustawienie temperatury Wyświetla temperaturę w pomieszczeniu Pozycje 0 15 oznaczają występowanie stanu błędu Pozycje oznaczają występowanie stanu zabezpieczenia Wyświetla informacje o trybie pracy, działaniu wentylatorów i jakości łączności. Ustawienie MODE obejmuje tryb pracy urządzeń, fan_output prędkość wentylatora, a in_alarm jakość łączności (2017/05) CLIMATE 5000 VRF

13 ARKUSZE ZMIENNYCH SIECIOWYCH 13 Wyświetlanie stanów online i wł./wył. 2 wyjściowe zmienne sieciowe 1 Stan online nvoonstate SNVT_state_64 2 Stan wł./wył. nvorunstate SNVT_state_64 0 : Offline 1 : Online 0 : Wyłączony 1 : Włączony Pierwsze 32 zbiory informują o stanie online klimatyzatorów o adresach Pierwsze 32 zbiory informują o stanie wł./ wył. klimatyzatorów o adresach CLIMATE 5000 VRF (2017/05)
