Rys. O WYMIANA BATERII

Transkrypt

1 Nieprzestrzeganie tych zaleceń zwalnia firmę SOMFY z wszelkiej odpowiedzialności i gwarancji. SOMFY nie może przyjąć odpowiedzialności z tytułu zmian norm i przepisów zaistniałych po opublikowaniu niniejszej instrukcji. Niniejszym SOMFY deklaruje, że urządzenie (Telis Composio io) spełnia zasadnicze wymagania oraz inne związane dyspozycje dyrektywy 1999/5/CE. Deklaracja zgodności została udostępniona na stronie internetowej pole CE. Do stosowania w UE, Szwajcarii. Rys. O WYMIANA BATERII Gdy zapala się kontrolka stanu baterii, pilot zdalnego sterowania może być jeszcze używany przez co najmniej 15 dni zanim bateria nie wyczerpie się całkowicie. Sterowanie io-homecontrol bazuje na nowoczesnej technologii, zabezpieczonej i bezprzewodowej, łatwej w montażu. Urządzenia io-homecontrol komunikują się ze sobą tak, aby zapewnić więcej wygody, bezpieczeństwa i oszczędności energii.

2

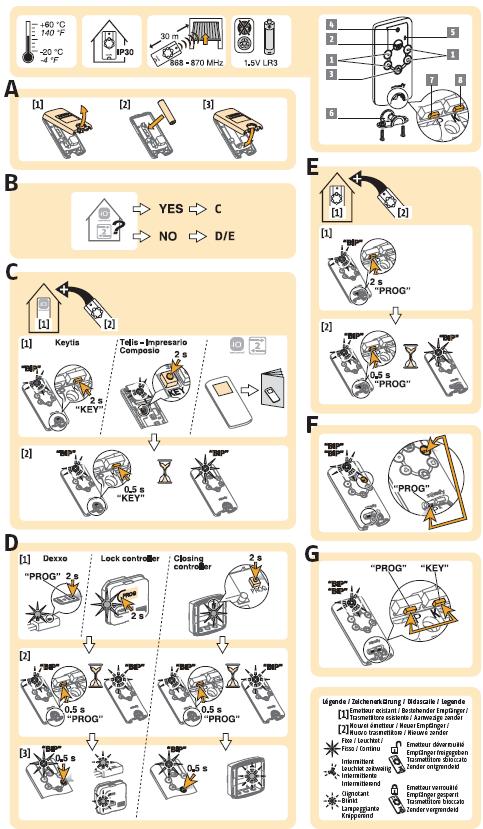

3 1 Klawisze sterujące 2 Klawisz STOP ogólny 3 Klawisz ZAMYKANIE ogólne 4 Kontrolka działania 5 Kontrolka wyczerpania baterii 6 Zatrzask 7 Przycisk PROG: programowanie pilota 8 Przycisk KEY: zapamiętywanie klucza systemowego A WKŁADANIE BATERII B PROGRAMOWANIE I ZAPAMIĘTYWANIE KLUCZA SYSTEMOWEGO Czy w systemie istnieje już pilot zdalnego sterowania io-homecontrol? OUI przejść do etapu C: Zapamiętywanie klucza systemowego. NON - przejść do etapu D lub E: Programowanie pilota zdalnego sterowania. C ZAPAMIĘTYWANIE KLUCZA SYSTEMOWEGO [1]. Istniejący pilot zdalnego sterowania: Keytis, Telis, Impresario, Composio: Naciskać (2 s) przycisk KEY. - Inne: patrz instrukcja obsługi danego pilota. [2]. Nacisnąć krótko przycisk KEY nowego pilota zdalnego sterowania. Zaczekać na drugi dźwięk BIP stanowiący potwierdzenie. D PROGRAMOWANIE PILOTA ZDALNEGO STEROWANIA Z POZIOMU ODBIORNIKA [1]. Naciskać (2 s) przycisk PROG odbiornika. [2]. Nacisnąć krótko przycisk PROG pilota. Zaczekać na drugi dźwięk BIP i szybkie miganie zielonej kontrolki (1 s do 1 min.). [3]. Nacisnąć wybrany klawisz w celu sterowania odbiornikiem. Jeżeli moduł zamykania, użyć obowiązkowo klawisza. E PROGRAMOWANIE PILOTA ZDALNEGO STEROWANIA NA ZASADZIE KOPIOWANIE JUŻ ZAPROGRAMOWANEGO PILOTA ZDALNEGO STEROWANIA KEYTIS [1]. Naciskać (2 s) przycisk PROG istniejącego pilota. [2]. Nacisnąć krótko przycisk PROG nowego pilota zdalnego sterowania. Zaczekać na drugi dźwięk BIP potwierdzenia (kilka sekund). Uwagi odnośnie do operacji c, d, e - etapy d i e: klawisz sterujący można zaprogramować tylko w jednym odbiorniku. - etapy c i e: należy wykonać w miejscu zainstalowania. Istniejący pilot zdalnego sterowania musi być w stanie nawiązać łączność radiową z odbiornikiem, na którym jest programowany. F KASOWANIE ZAPROGRAMOWANIA KLAWISZA Nacisnąć równocześnie przycisk PROG i KLAWISZ do skasowania. G OGÓLNE KASOWANIE ZAPROGRAMOWANIA Nacisnąć równocześnie przyciski PROG et KEY. Powoduje to powrót do domyślnej konfiguracji pilota zdalnego sterowania i zmianę klucza systemowego zapamiętanego przez pilota zdalnego sterowania. ZAŁOŻYĆ KLIPS ZATRZASKU Legenda [ 1 ] istniejący nadajnik [ 2 ] Nowy nadajnik Symbole kontrolki: światło ciągłe, przerywane, miga Stan nadajnika: odblokowany, zablokowany

4

5 PARAMETRYZACJA ZAMYKANIA OGÓLNEGO (TYLKO KEYTIS HOME) Konfiguracja domyślna: wszystkie zaprogramowane odbiorniki sterowane podczas zamykania ogólnego. [2]. Nacisnąć przycisk. [3]. Naciskać przyciski odpowiadające odbiornikom wybranym do zamykania ogólnego. Uwaga: parametryzacja jest nieskuteczna jeżeli klawisz został zaprogramowany na sterowniku zamykania. F WYŁĄCZENIE SYGNAŁÓW DŹWIĘKOWYCH BIP Konfiguracja domyślna: sygnały dźwiękowe BIP włączone. [2]. Nacisnąć przycisk STOP-CODE. [3]. Nacisnąć przycisk. J WŁĄCZENIE SYGNAŁÓW DŹWIĘKOWYCH BIP [2]. Nacisnąć przycisk STOP-CODE. [3]. Nacisnąć przycisk. K KOD DOSTĘPU 4 KLAWISZOWY Konfiguracja domyślna: bez kodu dostępu. Parametryzacja 4-klawiszowego kodu dostępu. Pilot zdalnego sterowania blokuje się automatycznie po 2-ch minutach. [2]. Skomponować kod dostępu czterema klawiszami. [3]. Nacisnąć przycisk STOP-CODE. [4]. Skomponować ponownie kod dostępu czterema klawiszami [5]. Nacisnąć przycisk STOP-CODE zielona kontrolka gaśnie. Używanie kodu dostępu. [1]. Wprowadzić kod dostępu 4-ma klawiszami i zatwierdzić przyciskiem STOP-CODE. [2]. Nacisnąć klawisz sterujący odbiornika. Po wprowadzeniu 5-ciu błędnych kodów pilot zdalnego sterowania całkowicie się blokuje. Ogólne kasowanie programowania umożliwia odblokowanie pilota. L KLAWISZ BLOKOWANIA Konfiguracja domyślna: bez klawisza blokowania. Parametryzacja i używanie klawisza blokowania. Postępować jak na etapie K ale komponując kod tylko jednym klawiszem. Po odblokowaniu, pilot zdalnego sterowania blokuje się automatycznie po upływie 30s. M KASOWANIE KODU DOSTĘPU I KLAWISZA BLOKOWANIA [1]. Wprowadzić kod dostępu i zatwierdzić przyciskiem STOP-CODE. [2]. Naciskać przycisk STOP-CODE aż do zapalenia zielonej kontrolki w sposób ciągły [3] [4] [5] [6] [7]. Nacisnąć 5 razy przycisk STOP-CODE zielona kontrolka gaśnie. N BŁĄD PROGRAMOWANIA ALBO PARAMETRYZACJI Każdy błąd podczas programowania, parametryzacji albo wprowadzania kodu dostępu powoduje serię szybkich dźwięków BIP, którym towarzyszy miganie pomarańczowej kontrolki.
