5.3 Armatura podłączeniowa do grzejników kompaktowych

Transkrypt

1 5.1 Zawory powrotne Zawory i głowice termostatyczne Armatura podłączeniowa do grzejników kompaktowych Złączki zaciskowe i gwintowane z uszczelnieniem Podtynkowe moduły grzewcze Zawory czerpalne, zawory spustowe, odpowietrzniki, korki System listew osłonowych Rozdzielacze obwodów grzewczych

2 Zawory powrotne

3 Zawory powrotne do lutowania Typ L funkcje: odcinanie i regulacja, samouszczelniający, z uszczelnieniem profilowanym GZ 3/4 (konus) GW kątowy przelotowy kątowy przelotowy kątowy kątowy przelotowy 50 1/2 x niklowany 4,9 50 1/2 x niklowany 4,9 50 1/2 x 3/ niklowany 6,9 50 1/2 x 3/ niklowany 6,4 10 3/8 x 3/ niklowany 6,9 50 1/2 x 1/ niklowany 5,9 10 3/8 x 3/ niklowany 6,4 50 1/2 x 1/ niklowany 5,9 10 3/4 x 3/ niklowany 13, /2 x 1/ niklowany 4, /2 x 1/ niklowany 4,3 Zawór powrotny Typ L do lutowania Typ N funkcje: odcinanie i regulacja, samouszczelniający, z uszczelnieniem profilowanym Zawór powrotny Typ GZ/N do rur z miedzi, miękkiej stali, tworzywa i rur z przekładkami metalowymi, podłączenie złączkami zaciskowymi. Zawór powrotny Typ GW/N Seria Exclusive do rur gwintowanych z miedzi, miękkiej stali, w połączeniu z pierścieniem zaciskowym i tulejką oporową. Zawór powrotny Typ GW/N Seria Standard do rur gwintowanych z miedzi, miękkiej stali, w połączeniu z pierścieniem zaciskowym i tulejką oporową. 5.1 Produkty zaznaczone wytłuszczoną czcionką (numer katalogowy, cena) dostępne są w magazynach w Polsce. 137

4 Zawory i głowice termostatyczne

5 Zawory i głowice termostatyczne SiRo Zawór termostatyczny + wyposażenie CEN posiada certyfikat zgodny z niemiecką normą DIN EN 215 samouszczelniające, z uszczelnieniem profilowanym bezstopniowa nastawa wstępna stożek elastycznie uszczelniony przyłącze głowicy termostatycznej M 30 x 1,5 kątowy prosty 20 1/2 x 3/ niklowany 13,2 20 1/2 x 1/ niklowany 9,5 20 3/4 x 3/ niklowany 17,2 20 1/2 x 3/ niklowany 13,2 20 1/2 x 1/ niklowany 9,5 20 3/4 x 3/ niklowany 17,2 Zawór do głowicy termostatycznej D/GW z bezstopniową nastawą wstępną, samouszczelniający, z uszczelnieniem profilowanym z zatyczką ochronną, do rur gwintowanych z miedzi i miękkiej stali, w połączeniu ze złączką zaciskową, przyłącze głowicy termostatycznej M 30 x 1,5. Zawór do głowicy termostatyczej E/GW z bezstopniową nastawą wstępną, samouszczelniający, z uszczelnieniem profilowanym z zatyczką ochronną, do rur gwintowanych z miedzi i miękkiej stali, w połączeniu ze złączką zaciskową, przyłącze głowicy termostatyczej M 30 x 1,5. kątowy prosty 15 1/ niklowany 11,1 15 1/ niklowany 11,1 Zawór do ręcznej regulacji odmiana prosta D/GW do odcięcia, regulacji i nastawy wstępnej. Zawór do ręcznej regulacji odmiana kątowa E/GW do odcięcia, regulacji i nastawy wstępnej. 5.2 Produkty zaznaczone wytłuszczoną czcionką (numer katalogowy, cena) dostępne są w magazynach w Polsce. 139

6 Zawory i głowice termostatyczne kątowy prosty 20 1/2 x 3/ niklowany 14,2 20 1/2 x 3/ niklowany 14,2 Zawór do głowicy termostatycznej D/GZ z bezstopniową nastawą wstępną, samouszczelniający, z uszczelnieniem profilowanym, z zatyczką ochronną i GZ 3/4 (konus), do rur z miedzi, miękkiej stali, tworzywowych i rur z przekładkami meta lowymi, w połączeniu ze złączką zaciskową przyłącze głowicy termostatycznej M 30 x 1,5. Zawór do głowicy termostatycznej E/GZ z bezstopniową nastawą wstępną, samouszczelniający, z uszczelnieniem profilowanym, z zatyczką ochronną i GZ 3/4 (konus), do rur z miedzi, miękkiej stali, tworzywowych i rur z przekładkami meta lowymi, w połączeniu ze złączką zaciskową przyłącze głowicy termostatycznej M 30 x 1, /2 x 1/ niklowany 13,4 Zawór do głowicy termostatycznej, axialny GW z bezstopniową nastawą wstępną, samouszczelniający, z uszczelnieniem profilowanym z zatyczką ochronną do rur gwintowanych z miedzi i miękkiej stali, w połączeniu ze złączką zaciskową, przyłącze głowicy termostatycznej M 30 x 1,5. lewy prawy DN niklowany 15,8 DN niklowany 15,8 Zawór do głowicy termostatycznej odmiana kątowa z bezstopniową nastawą wstępną. Gwint przyłącza do głowicy termostatycznej M 30 x 1, mm niklowane 28, mm niklowane 26,8 Podejście grzejnikowe VarioCon praca na dwóch rurach, ze zintegrowanym wkładem zaworowym, posiadającym możliwość wstępnej nastawy, przyłącze głowicy termostatycznej M 30 x 1,5 podłączenie od strony rozprowadzającej GZ 3/4, armatura obrotowa z możliwością podłączenia przelotowego lub kątowego, bez głowicy termostatycznej, z kluczem do nastawy wstępnej. do grzejnika z GW 1/2 do grzejnika z GZ 3/4 Produkty zaznaczone wytłuszczoną czcionką (numer katalogowy, cena) dostępne są w magazynach w Polsce. 140

7 Zawory i głowice termostatyczne ,5 Wkładka zaworu do podejść grzejnikowych nr : 12019, 12020, 12021, chromowany 42,7 VarioCon Design chromowany z kapą x chromowany 9,0 Zestaw podłączeniowy F11 chromowany (do art i 12017). 50 1/2 x 3/ chromowany 1,6 Nypel podłączeniowy chromowana 2, chromowana 1,7 10 3/ chromowana 1,8 10 1/ chromowana 2,0 10 3/ chromowana 2, chromowana 3,1 Rozeta ścienna pojedyncza, z tworzywa sztucznego, z zamknięciem, chromowana chromowana 6,1 Rozeta podwójna chromowana w wykonaniu wysokim, z tworzywa sztucznego, dla rur od 10 do 22 mm chromowana 5,7 Rozeta podwójna w płaskim wykonaniu, z tworzywa sztucznego, dla rur od 10 do 22 mm

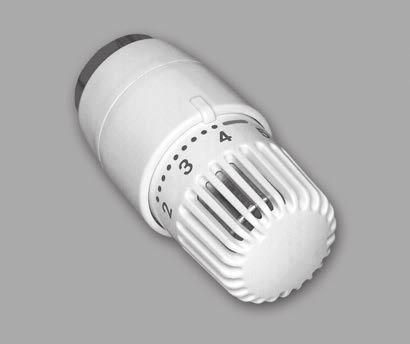

8 Zawory i głowice termostatyczne StarTec głowica termostatyczna Dane techniczne: Zakres wartości zadanej 7-28 C Każdy punkt między cyframi odpowiada temp. ok. 1 C Pozycja 0 zamknięcie do 0 C Histereza 0,2 K * 7 C Wpływ średniej temp. 0,8 K 1 12 C ze zdalną nastawą 0,2 K/30 K 2 16 C ze zdalnym czujnikiem 0,2 K/30 K 3 20 C Wpływ różnicy ciśnień 0,4 K 4 24 C Czas zamknięcia 19 min 5 28 C Indywidualny dobór kolorów Głowica termostatyczna StarTec jest idealnym uzupełnieniem grzejników zarówno z nowoczesnym wyglądem, jak i w wersji ekskluzywnej. Istnieje możliwość zamówienia jej w czterech kolorach: biały, tytan, chrom i złoty. 5.2 Możliwość zamówienia indywidualnego Logo Logo umieszczane jest na pokrywie zaworu termostatycznego i może służyć jako wieloletnia reklama klienta. Nadruki na głowicy w jednym kolorze są bezpłatne przy ilości powyżej 300. Mniejsza ilość lub więcej kolorów za dodatkową opłatą. 142

9 Zawory i głowice termostatyczne StarTec 4 termostatyczna armatura regulacyjna 10 M 30 x 1, biała 9,4 10 M 30 x 1, biała 9,4 Star Tec 4 Głowica termostatyczna SRH z czujnikiem cieczowym przyłącze gwintowane M 30 x 1,5 wartość zadana 7-28 C nastawienie: 3:20 C zabezpieczenie przed mrozem: 7 C z nastawą zera, bez nastawy zera. 10 zacisk biała 9,6 10 zacisk biała 9,6 Star Tec 4 Głowica termostatyczna SRH z czujnikiem cieczowym przyłącze zaciskowe wartość zadana 7-28 C nastawienie: 3:20 C zabezpieczenie przed mrozem: 7 C z nastawą zera, bez nastawy zera. 10 M 33 x 2, biała 9,4 10 M 33 x 2, biała 9,4 Star Tec 4 Głowica termostatyczna SRH z czujnikiem cieczowym przyłącze gwintowane M 33 x 2,0 wartość zadana 7-28 C nastawienie: 3:20 C zabezpieczenie przed mrozem: 7 C z nastawą zera, bez nastawy zera. 5.2 Produkty zaznaczone wytłuszczoną czcionką (numer katalogowy, cena) dostępne są w magazynach w Polsce. 143

10 Zawory i głowice termostatyczne Części zamienne i wyposażenie szt. 20 DN 10/ ,5 20 DN ,7 20 DN 10/ ,0 20 DN ,3 20 DN ,3 luzem , ,1 Wkład zaworu kompletny, dla zaworów termostatycznych, z gwintem przyłączeniowym M 33 x 2 typ przelotowy i kątowy (DIN-EN 215), z nastawą wstępną, DN 10 = DN 15, (dostosowany również do zaworu bez nastawy wstępnej), przystosowany do zaworów produkowanych w okresie: Wkład zaworu kompletny, dla zaworów termostatycznych, z gwintem przyłączeniowym M 30 x 1,5, typ przelotowy i kątowy (DIN-EN 215), z nastawą wstępną, DN 10 = DN 15, przystosowany do zaworów produkowanych w okresie Wkład zaworu kompletny, dla zaworów termostatycznych, z gwintem przyłączeniowym M 30 x 1,5, typ przelotowy i kątowy, z nastawą wstępną, DN 20, przystosowany do zaworów produkowanych w okresie: typ osiowy z nastawianiem wstępnym DN 15, przystosowany do zaworów produkowanych w okresie: Klucz do nastawy wstępnej przy zaworach termostatycznych z gwintem przyłączeniowym M 33 x 2. Klucz H do nastawy wstępnej przy zaworach termostatycznych z gwintem przyłączeniowym M 30 x 1,5 klucz do nastawy wstępnej H jest dołączony do każdej jednostki opakowaniowej dolnych części zaworów termostatycznych (20 szt.) DN ,8 25 DN ,8 15 DN ,9 Adapter zaworu termostatycznego wykonanie: mosiądz zawierający 58% Cu i 3% Pb, niklowany dopuszczalne ciśnienie pracy: PB 10 bar, dopuszczalna temperatura pracy: TB 120 o C. Adapter zaworu termostatycznego do przezbrojenia ręcznych zaworów regulacyjnych wg TGL na regulację termostatyczną (przyłącze głowicy termostatycznej z gwintem M 33 x 2). 144

11 Zawory i głowice termostatyczne Głowice termostatyczne SRH z przyłączem gwintowanym M 30 x 1,5 montowane bez adaptera na zaworach grzejnikowych następujących producentów: Concept Purmo Dia Norm Radson Dia-therm Rettig Ferroli Stalrad Henrad Starpan HIM-Heizköiper Superia Kermi Korado Głowice termostatyczne SRD z przyłączem zaciskowym, montowane bez adaptera na zaworach grzejnikowych następujących producentów: Brötje Ribe Brugmann Schäfer Buderus Vogel & Noot 10 M 30 x 1, biała 8,4 10 M 30 x 1, biała 8,4 10 M 30 x 1, tytan 19,1 10 M 30 x 1, chrom 19,5 10 M 30 x 1, złota 19,1 StarTec Głowica termostatyczna SRH z czujnikiem cieczowym przyłącze gwintowane M 30 x 1,5, z ogranicznikiem nastawy, bez nastawy zera, z nastawą zera. 10 zacisk biała 8,7 10 zacisk biała 8,7 10 zacisk tytan 20,2 10 zacisk chrom 20,2 10 zacisk złota 20,2 StarTec Głowica termostatyczna SRD z czujnikiem cieczowym przyłącze zaciskowe, z ogranicznikiem nastawy, bez nastawy zera, z nastawą zera. 1 2,0 m biała 31,5 StarTec Głowica termostatyczna SRH z czujnikiem cieczowym z czujnikiem zdalnym, przyłącze gwintowane M 30 x 1,5, z ogranicznikiem nastawy, z nastawą zera. 1 2,0 m biała 31,9 1 2,0 m biała 67,0 StarTec Głowica termostatyczna SRD z czujnikiem cieczowym z czujnikiem zdalnym, przyłącze zaciskowe, z ogranicznikiem nastawy, z nastawą zera. Termostat ze zdalną nastawą przyłącze gwintowane M 30 x 1,5, z czujnikiem cieczowym

12 Zawory i głowice termostatyczne Ro Therm II głowica termostatyczna Ro Therm II z przyłączem gwintowanym M 30 x 1,5 Ro Therm II z przyłączem zaciskowym Dane techniczne: Zakres wartości zadanej 7-28 C Każdy punkt między cyframi odpowiada temp. ok. 1 C Pozycja 0 zamknięcie do 0 C * 7 C Histereza 0,2 K 1 12 C Wpływ średniej temp. 0,8 K 2 16 C Ze zdalnym czujnikiem 0,2 K/30 K 3 20 C Wpływ różnicy ciśnień 0,4 K 4 24 C Czas zamknięcia 19 min. 5 > 24 C Indywidualny dobór kolorów Głowica termostatyczna Ro Therm II jest idealnym uzupełnieniem grzejników zarówno z nowoczesnym wyglądem, jak i w wersji ekskluzywnej. Istnieje możliwość zamówienia jej w czterech kolorach: biały, tytan, chrom i złoty. 5.2 Możliwość zamówienia indywidualnego Logo Logo umieszczane jest na pokrywie zaworu termostatycznego i może służyć jako wieloletnia reklama klienta. Nadruki na głowicy w jednym kolorze są bezpłatne przy ilości powyżej 300. Mniejsza ilość lub więcej kolorów za dodatkową opłatą. 146 PUZ MEIBES Sp. z o.o., ul. Gronowska 8, Leszno, tel , fax ,

13 Zawory i głowice termostatyczne Głowice termostatyczne SRH z przyłączem gwintowanym M 30 x 1,5 montowane bez adaptera na zaworach grzejnikowych następujących producentów: ARA Ferro- Rettig VSZ-Korado Arbonia -Wärmetechnik Stalrad Zehneder BEMM Ferroli Starpan Zehneder-Runtal Bremo Hagetec Superia Zenith Caradon- Henrad VEHA -Stelrad HIM-Heizköiper Cetra Hoval Concept Itemar/Biasi Dekatherm Kaitherm Delta Kermi Demrad Korado Dia Norm Manaut Dia-therm Neria Dunaferr Purmo DURA Radson Głowice termostatyczne SRD z przyłączem zaciskowym, montowane bez adaptera na zaworach grzejnikowych następujących producentów: Baufa CICH Reusch BEMM De Longhi Rettig SF Brötje Finimetal Rettig UK Brugmann Küpper Rettig Oy Buderus Myson Ribe Northor Rio Ocean Schäfer Vogel & Noot Ro Therm II Głowica termostatyczna SRH z czujnikiem cieczowym wartość zadana: 7-28 C nastawienie: 3:20 C zabezpieczenie przed mrozem: 7 C 10 M 30 x 1, biała 8,5 10 M 30 x 1, tytan 15,6 10 M 30 x 1, chrom 16,2 10 M 30 x 1, złota 15,6 z nastawą zera. Ro Therm II Głowica termostatyczna SRD z czujnikiem cieczowym wartość zadana: 7-28 C nastawienie: 3:20 C zabezpieczenie przed mrozem: 7 C 10 zacisk biała 8,5 10 zacisk tytan 16,5 10 zacisk chrom 16,5 10 zacisk złota 16,5 z nastawą zera. 10 StarTec białe 3,3 10 Ro Therm białe 3,3 Zabezpieczenie przed kradzieżą do głowic termostatycznych SRH i SRD z przyłączem gwintowanym i zaciskowym. 5.2 Produkty zaznaczone wytłuszczoną czcionką (numer katalogowy, cena) dostępne są w magazynach w Polsce. 147

14 Kombibox termostatyczna regulacja ogrzewania podłogowego regulacja temperatury powietrza w pomieszczeniu ograniczanie temperatury wody w rurach ogrzewania podłogowego osłony w kolorze białym lub chromowane Łatwość montażu Niewielkie wymiary oraz ciekawy wygląd sprawiają, iż możliwy jest bezproblemowy montaż w pomieszczeniach o różnym standardzie. 5.2 Dwa rodzaje regulacji Zawór pozwala regulować temperaturę powietrza w pomieszczeniu lub ograniczyć temperaturę wody w rurach ogrzewania podłogowego. 148

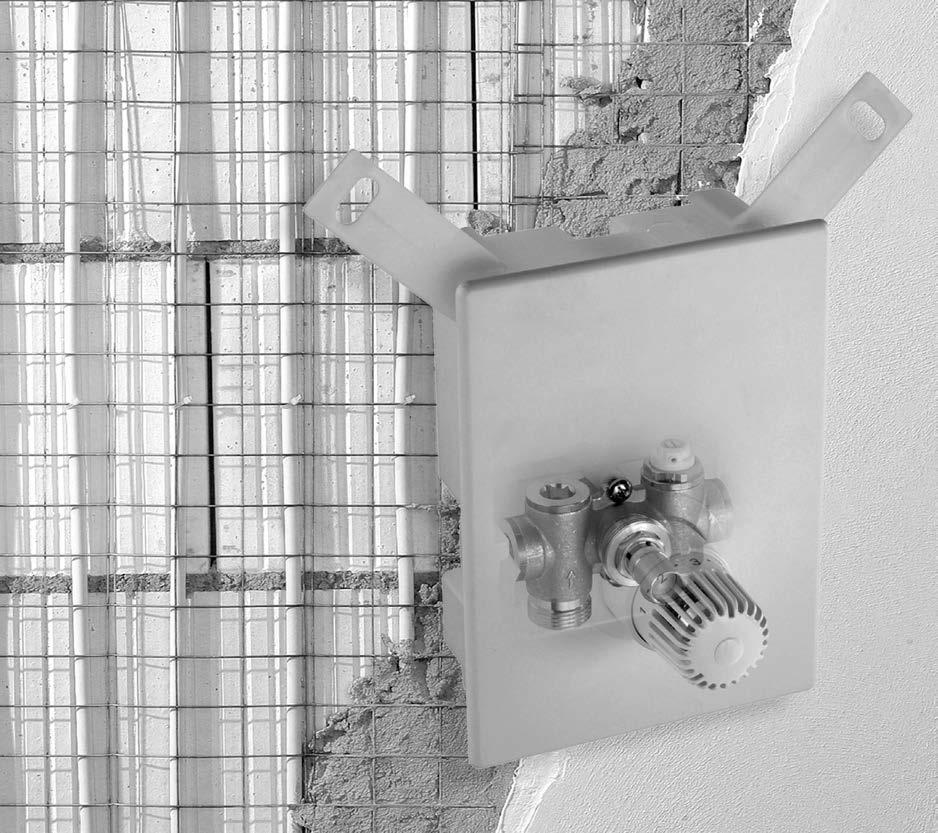

15 Zawory i głowice termostatyczne Zawór regulacyjny termostatyczny ER-RTL do regulacji ogrzewania podłogowego w funkcji temperatury powrotu. Składa się z: puszki przyściennej, RTL kompletu zaworów z odpowietrznikiem i gwintem stożkowym 3/4 GZ, głowicy RTL Ro Therm I biały 70, chromowany 94,0 Pokrywa biała (RAL 9016) Pokrywa i głowica chromowana ,7 Zestaw przedłużający wkład zaworowy dla zaworu regulacyjnego ER-RTL, 13 mm Zawór regulacyjny termostatyczny ER-TH do regulacji ogrzewania podłogowego w funkcji temperatury pomieszczenia. Składa się z: puszki przyściennej, kompletu zaworów z odpowietrznikiem i gwintem stożkowym w3/4 GZ, głowicy termostatycznej Ro Therm I biały 64, chromowany 101,0 Pokrywa biała (RAL 9016) Pokrywa i głowica chromowana ,7 Zestaw przedłużający wkład zaworowy dla zaworu regulacyjnego ER-TH, 13 mm ER-RTL do regulacji ogrzewania podłogowego 5.2 Produkty zaznaczone wytłuszczoną czcionką (numer katalogowy, cena) dostępne są w magazynach w Polsce. 149

16 Zawory i głowice termostatyczne Kombibox RTL do regulacji ogrzewania podłogowego w funkcji temperatury powrotu. Składa się z: puszki przyściennej, kompletu zaworów z odpowietrznikiem i gwintem stożkowym 3/4 GZ, głowicy RTL Ro Therm I biały 79, chromowany 115,0 Pokrywa biała (RAL 9016) Pokrywa i głowica chromowana Kombibox RTL-TH do regulacji ogrzewania podłogowego w funkcji temperatury powrotu i temperatury pomieszczenia. Składa się z: puszki przyściennej, kompletu zaworów 3/4 (konus) i odpowietrznika, głowicy RTL Ro Therm I i głowicy termostatycznej Ro Therm I biały 127,0 Pokrywa biała (RAL 9016) 5.2 RTL do regulacji ogrzewania podłogowego Produkty zaznaczone wytłuszczoną czcionką (numer katalogowy, cena) dostępne są w magazynach w Polsce. 150

17 Zawory i głowice termostatyczne 1 M 30 x 1, biała 16,7 Głowica RTL Ro Therm I krótka obudowa z gwintem M 30 x 1,5; ograniczenie nastawy. 1 M 30 x 1, biała 18,1 Głowica RTL-Star Tec gwint przyłącza: M 30 x 1,5; nie stosować do montażu z Kombibox. prosty 5 1/ chromowany 15,5 RTL Zawór regulacyjny prosty (GZ) Składa się z: 1/2 GZ samouszczelniającego, 3/4 (konus) do złączki gwintowanej. 5.2 Produkty zaznaczone wytłuszczoną czcionką (numer katalogowy, cena) dostępne są w magazynach w Polsce. 151

18 Zawory i głowice termostatyczne kątowy prosty kątowy 5 1/ chromowany 15,5 2 1/ chromowany 31,9 2 1/ niklowany 31,9 RTL Zawór regulacyjny kątowy (GZ) Składa się z: 1/2 GZ samouszczelniającego, 3/4 (konus) do złączki gwintowanej. RTL Zawór regulacyjny z głowicą, prosty (GZ) Składa się z: zaworu prostego i głowicy RTL. RTL Zawór regulacyjny z głowicą, kątowy (GZ) Składa się z: zaworu kątowego i głowicy RTL. 5.2 Zawór RTL przykład zastosowania Produkty zaznaczone wytłuszczoną czcionką (numer katalogowy, cena) dostępne są w magazynach w Polsce. 152

19 Armatura podłączeniowa do grzejników kompaktowych ZŁOTY INSTALATOR INSTAL EXPO VarioCon

20 Armatura podłączeniowa do grzejników kompaktowych Koncepcja armatury podłączeniowej nowej generacji uproszczony stan magazynowy przez bezstopniowy obrót korpusu do podłączenia kątowego i przelotowego do wbudowania lewo- i prawostronnego spust bez adaptera tylko poprzez nakręcanie typowych końcówek do węży samouszczelnienie z uszczelnieniem profilowanym tolerancja montażowa możliwość zmian położenia nakrętek gwarantuje bezproblemowe podłączenie ciekawy wygląd armatura podłączeniowa poprzez swój smukły wygląd jest prawie niewidoczna pod grzejnikami podłączenie kątowe podłączenie przelotowe system dwururowy podłączenie lewoi prawostronne możliwość odcięcia mm niklowany 19,7 VarioCon blok kurków N1 do grzejników z GW 1/2 podłączenie nyplowe, samouszczelniające mm niklowany 18,5 VarioCon blok kurków N2 do grzejników z GZ 3/4. Produkty zaznaczone wytłuszczoną czcionką (numer katalogowy, cena) dostępne są w magazynach w Polsce. 154

21 Armatura podłączeniowa do grzejników kompaktowych Dla grzejników kompaktowych z GW 1/2, odstęp przyłączy 50 mm, samouszczelniające, uszczelnienie typu O-ring 25 przelotowy niklowany 9,4 Dwururowy blok kurków MD1/50, Seria Exclusive odmiana prosta, GZ 3/4 (konus) połączenie z rurą zacisk. 25 kątowy niklowany 9,4 Dwururowy blok kurków ME1/50, Seria Exclusive odmiana kątowa, GZ 3/4 (konus) połączenie z rurą zacisk. Dla grzejników kompaktowych z GZ 3/4, odstęp przyłączy 50 mm 25 przelotowy niklowany 8,0 Dwururowy blok kurków Seria Exclusive odmiana prosta, GZ 3/4 (konus), połączenie z rurą zacisk. 25 kątowy niklowany 8,0 Dwururowy blok kurków Seria Exclusive odmiana kątowa, GZ 3/4 (konus), połączenie z rurą zacisk. 5.3 Produkty zaznaczone wytłuszczoną czcionką (numer katalogowy, cena) dostępne są w magazynach w Polsce. 155

22 Armatura podłączeniowa do grzejników kompaktowych Dla grzejników kompaktowych z GW 1/2, odstęp przyłączy 50 mm, samouszczelniające, uszczelnienie typu O-ring 50 przelotowy niklowany 7,7 Dwururowy blok kurków MD1/50, Seria Standard odmiana prosta, GZ 3/4 (konus) połączenie z rurą zacisk. 50 kątowy niklowany 7,7 Dwururowy blok kurków ME1/50, Seria Standard odmiana kątowa, GZ 3/4 (konus) połączenie z rurą zacisk. Dla grzejników kompaktowych z GZ 3/4, odstęp przyłączy 50 mm 50 przelotowy niklowany 6,3 Dwururowy blok kurków Seria Standard odmiana prosta, GZ 3/4 (konus), połączenie z rurą zacisk. 50 kątowy niklowany 6,3 Dwururowy blok kurków Seria Standard odmiana kątowa, GZ 3/4 (konus), połączenie z rurą zacisk. 5.3 Produkty zaznaczone wytłuszczoną czcionką (numer katalogowy, cena) dostępne są w magazynach w Polsce. 156

23 Armatura podłączeniowa do grzejników kompaktowych Dla grzejników kompaktowych z GW 1/2, odstęp przyłączy 50 mm, samouszczelniające, z uszczelnieniem profilowanym 25 przelotowy niklowana 23,9 Armatura jednorurowa D1/50 odmiana prosta, z możliwością odcinania, z przegrodą cieplną, GZ 3/4 (konus), połączenie z rurą zacisk. 25 kątowy niklowana 23,9 Armatura jednorurowa E1/50 odmiana kątowa, z możliwością odcinania, z przegrodą cieplną, GZ 3/4 (konus), połączenie z rurą zacisk. Dla grzejników kompaktowych z GZ 3/4, odstęp przyłączy 50 mm 25 przelotowy niklowana 22,5 Armatura jednorurowa D2/50 odmiana prosta, z możliwością odcinania, z przegrodą cieplną, GZ 3/4 (konus), połączenie z rurą zacisk. 25 kątowy niklowana 22,5 Armatura jednorurowa E2/50 odmiana kątowa, z możliwością odcinania, z przegrodą cieplną, GZ 3/4 (konus), połączenie z rurą zacisk

24 Armatura podłączeniowa do grzejników Krzyżujący przepływ blok kurków zmieniają kierunek przepływu czynnika przy błędnym podłączeniu eliminują problem krzyżowania się przewodów z możliwością odcięcia grzejnika rozstaw 50 mm Złączka krzyżująca prosta (zamieniająca przepływ) dla krzyżującego się podłączenia przy zmianie prowadzenia przewodów zasilania i powrotu mm niklowana 36,0 D1/50 podłączenie GW 1/ mm niklowana 35,5 D2/50 podłączenie konus 3/ mm niklowana 39,0 Złączka krzyżująca kątowa (zamieniająca przepływ) dla krzyżującego się podłączenia przy zmianie prowadzenia przewodów zasilania i powrotu. E1/50 podłączenie GW 1/ mm niklowana 38,5 E2/50 podłączenie konus 3/4. Produkty zaznaczone wytłuszczoną czcionką (numer katalogowy, cena) dostępne są w magazynach w Polsce. 158

25 Armatura podłączeniowa do grzejników kompaktowych 1 50 mm niklowany 26,7 Szablon montażowy ze skalą metryczną do wstępnego montażu. 50 1/2 x 3/ surowy 1,4 Nypel podłączeniowy 1/2 x 3/4 płasko uszczelniony, pasujący do armatury przyłączeniowej Simplex tworzywo 0,6 Nypel podłączeniowy 3/8 x 3/4 płasko uszczelniony, pasujący do armatury przyłączeniowej Simplex biała 0, biała 0,4 10 3/ biała 0,4 10 1/ biała 0,4 10 3/ biała 0, biała 0,5 Rozeta ścienna pojedyncza, z tworzywa sztucznego z zamknięciem, biała RAL biała 1, biała 1, biała 1, biała 1,0 Rozeta podwójna w wykonaniu wysokim, z tworzywa sztucznego, dla rur od 10 do 22 mm, biała RAL biała 0,8 Rozeta podwójna w płaskim wykonaniu, z tworzywa sztucznego, dla rur od 10 do 22 mm, biała RAL Produkty zaznaczone wytłuszczoną czcionką (numer katalogowy, cena) dostępne są w magazynach w Polsce. 159

26 Złączki zaciskowe i gwintowane z uszczelnieniem PUZ MEIBES Sp. z o.o., ul. Gronowska 8, Leszno, tel , fax ,

27 Złączki zaciskowe i gwintowane z uszczelnieniem Simplex złączki zaciskowe elastyczne uszczelnienie kompletny asortyment optymalna pewność uszczelnienia ochronne połączenie rur dla wielokrotnego zastosowania dla każdej rury i każdej średnicy Simplex złączki zaciskowe wielokrotnie wypróbowane i sprawdzone w praktyce 50 3/8 x niklowana 1, /2 x niklowana 1,8 50 1/2 x niklowana 1,1 Złączka z pierścieniem zaciskowym pasująca do złączek powrotnych z gwintem wewnętrznym. Przy rurach miedzianych i z miękkiej stali konieczne są tuleje oporowe. 5.4 Produkty zaznaczone wytłuszczoną czcionką (numer katalogowy, cena) dostępne są w magazynach w Polsce. 161

28 Złączki zaciskowe i gwintowane z uszczelnieniem mm niklowane 7, mm niklowane 7,2 Komplet złącza A1 2 i złączek zaciskowych dla gołych rur miedzianych i z miękkiej stali, elastycznie uszczelnione, nie potrzeba żadnych tulejek oporowych, nakrętkę oporową należy dokręcić kluczem SW 30, pasujące do konusa 3/ mm x niklowane 4, mm x niklowane 8, mm x niklowane 7, mm x niklowane 7,4 Komplet złącza A11 2 i złączek zaciskowych dla gołych rur miedzianych, ze stali miękkiej i twardej, elastycznie uszczelnione mosiężne tuleje zaciskowe do wysokich sił dokręcania, nie potrzeba żadnych tulejek oporowych, nakrętkę oporową należy dokręcić kluczem SW 30, pasujące do konusa 3/ x 2, niklowane 8, x 2, niklowane 7, x 1, niklowane 8, x 2, niklowane 4, x 2, niklowane 7, x 2, niklowane 7, x 2, niklowane 8, x 2, niklowane 7, x 2, niklowane 7, x 2, niklowane 8, x 2, niklowane 8, x 2, niklowane 8,2 Komplet złącza A3 2 i złączek zaciskowych dla rur plastikowych i z przekładką metalową, z dodatkową uszczelką kształtową i pierścieniem zaciskowym z rowkiem, nakrętkę okrągłą należy dokręcić kluczem SW 30, pasujące do konusa 3/4. Produkty zaznaczone wytłuszczoną czcionką (numer katalogowy, cena) dostępne są w magazynach w Polsce. 162

29 Złączki zaciskowe i gwintowane z uszczelnieniem tworzywo 4,1 Trzpień kalibrujący do kalibrowania rur plastikowych i z przekładkami metalowymi w połączeniu ze złączkami zaciskowymi. Rury powinny być kalibrowane przed montażem złączek zaciskowych. 50 1/2 x 3/ surowy 1, /2 x 3/ niklowany 1,9 Nypel podłączeniowy 1/2 x 3/4 samouszczelniający, z uszczelnieniem profilowanym, konus 3/4 do podłączenia złączek zaciskowych /2 x 3/ niklowane 4,7 Komplet złączek D5 2 złączki 1/2 x 3/4 zapakowane w komplecie. 10 1/2 x 3/ niklowane 6,4 Kolanko 1/2 x 3/4 samouszczelniające z obrotową nakrętką, do podłączenia złączek zaciskowych. 50 3/ surowy 1,9 50 3/ niklowany 2,2 Nypel przyłączeniowy 3/4 konus 3/4 obustronny, do podłączenia złączek zaciskowych. 10 3/ niklowane 4,1 Kolanko połączeniowe 3/4 konus 3/4 obustronny, do podłączenia złączek zaciskowych. 10 3/ niklowany 6,8 Trójnik 3/4 ze wszystkich stron konus 3/4, do podłączenia złączek zaciskowych. 5.4 Produkty zaznaczone wytłuszczoną czcionką (numer katalogowy, cena) dostępne są w magazynach w Polsce. 163

30 Podtynkowe moduły grzewcze PUZ MEIBES Sp. z o.o., ul. Gronowska 8, Leszno, tel , fax ,

31 Podtynkowe moduły grzewcze Podtynkowe moduły grzewcze Wydajność ogrzewania ściennego Standard Zasilanie [ C] Powrót [ C] Temp. wew. [ C] Moduł 1-częściowy [W] Moduł 2-częściowy [W] Moduł 3-częściowy [W] Moduł 4-częściowy [W] Moduł okienny [W] Przekrój poziomy, montaż ogrzewania ściennego do muru. ściana 25 mm rura grzejna lub chłodząca siatka, element nośny rury kołek rozporowy tynk Przykład montażu Kombibox RTL przy ogrzewaniu grzejnikowym i płaszczyznowym

32 Podtynkowe moduły grzewcze Podtynkowy moduł grzewczy do grzania i chłodzenia składa się z: rury PEX-AL-PEX 11,6 x 1,5 przymocowanej do powlekanej siatki drucianej. Siatka druciana służy równocześnie jako uzbrojenie tynku. 1 1-częściowy ,9 Moduł ścienny 1-częściowy wysokość: 2400 mm szerokość: 700 mm powierzchnia grzewcza: 1,68 m częściowy ,1 Moduł ścienny 2-częściowy wysokość: 2400 mm szerokość: 1400 mm powierzchnia grzewcza: 3,36 m częściowy ,3 Moduł ścienny 3-częściowy wysokość: 2400 mm szerokość: 2100 mm powierzchnia grzewcza: 5,04 m częściowy ,2 Moduł ścienny 4-częściowy wysokość: 2400 mm szerokość: 2800 mm powierzchnia grzewcza: 6,72 m ,0 Moduł okienny wysokość: 700 mm szerokość: 1200 mm powierzchnia grzewcza: 0,84 m 2. Wymiary specjalne na zapytanie! 166

33 Podtynkowe moduły grzewcze folia 70,9 Folia termiczna (35 cm x 11,5 cm) do zlokalizowania rur w otynkowanej ścianie ,6 x 1, PPSU 4,3 Złączka równoprzelotowa o profilu H z PPSU z tulejką zaciskową ze stali nierdzewnej , PPSU 5,4 Złączka redukcyjna o profilu H z PPSU z tulejką zaciskową ze stali nierdzewnej. 11,6 x 1/ ,9 Złączka redukcyjna o profilu H tulejka zaciskowa GZ. 11,6 x 1/ ,9 tulejka zaciskowa GW

34 Podtynkowe moduły grzewcze ,0 Ręczna zaciskarka do zaciskowych złączek rurowych, dla rur o średnicach do 20 mm, łącznie z metalową skrzynką. 1 11, ,0 Kamienie wymienne do ręcz nych zaciskarek dla rur tworzywowych PEX i PEX-AL-PEX ,6 x 1, niklowane 8, x niklowane 4, x niklowane 7,6 Komplet złącza A3 2 i złączek zaciskowych dla rur tworzywowych PEX i PEX-AL-PEX z dodatkową uszczelką i pierścieniem zaciskowym z rowkiem. Nakrętkę okrągłą należy dokręcić kluczem SW 30, pasujące do konus 3/ Produkty zaznaczone wytłuszczoną czcionką (numer katalogowy, cena) dostępne są w magazynach w Polsce. 168

35 Zawory czerpalne, zawory spustowe, odpowietrzniki, korki PUZ MEIBES Sp. z o.o., ul. Gronowska 8, Leszno, tel , fax ,

36 Zawory czerpalne Zawory czerpalne Wykonanie: mosiądz chromowany dopuszczalne ciśnienie pracy: PB 10 bar, dopuszczalna temperatura: TB 90 o C. 20 DN 15 chrom-mat ,5 20 DN 15 chrom ,0 20 DN 20 chrom-mat ,6 20 DN 20 chrom ,4 Zawór czerpalny z pokrętłem i złączką do węża DIN DN 15 chrom-mat ,6 20 DN 15 chrom ,4 20 DN 20 chrom-mat ,4 20 DN 20 chrom ,8 Zawór czerpalny część górna z końcówką na klucz nasadowy i ze złączką do węża (bez klucza nasadowego) DIN DN 15 chrom ,7 Zawór czerpalny z pokrętłem koronowym i złączką do węża DIN DN 15 chrom ,9 Zawór czerpalny z pokrętłem gwiaździstym i złączką do węża DIN

37 Zawory czerpalne 20 DN 15 chrom-mat ,4 20 DN 15 chrom ,5 20 DN 20 chrom-mat ,2 20 DN 20 chrom ,7 Zawory czerpalne z zaworem antyskażeniowym i zaworem zwrotnym Wykonanie: mosiądz chromowany dopuszczalne ciśnienie pracy: PB 10 bar, dopuszczalna temperatura pracy: TB 90 o C. Zawór czerpalny z pokrętłem i złączką do węża, DIN 3509, DIN-DVGW. 20 DN 15 chrom-mat ,6 20 DN 15 chrom ,1 20 DN 20 chrom-mat ,5 20 DN 20 chrom ,4 Zawór czerpalny z gniazdem na klucz nasadowy i złączką do węża (bez klucza nasadowego) DIN 3509, DIN-DVGW. 20 DN 15 chrom ,0 20 DN 15 chrom-mat ,0 Zawór czerpalny z pokrętłem koronowym i złączką do węża, DIN 3509, DIN-DVGW. 20 DN 15 chrom ,1 Zawór czerpalny z pokrętłem gwiaździstym i złączką do węża, DIN 3509, DIN-DVGW. 20 DN 15 chrom ,4 20 DN 15 chrom-mat ,2 Zawór czerpalny typ krótki, z pokrętłem koronowym i złączką do węża, DIN-DVGW DN 15 chrom-mat ,6 10 DN 15 chrom ,7 Zawór czerpalny z zamknięciem na klucz patentowy, DIN 3509, DIN-DVGW. 171

38 Odpowietrzniki, korki, zawory spustowe Ciągłe doskonalenie dobrze znanych kurków kulowych zapomnij o zerwanych i pozwijanych łańcuszkach utrzymujących zaślepkę zaślepka jest przytwierdzona na stałe stalową obejmą wybór należy do Ciebie w zależności od chwilowych wymagań mogą być użyte jako regulujące lub odcinające łatwy do zamocowania uchwyt motylkowy montaż w zależności od potrzeby 50 1/ niklowany 6,8 50 1/ niklowany 7,8 KFE Kurek kulowy PN 16 z uchwytem motylkowym przelotowy ze złączką do węża kątowy ze złączką do węża 5.6 Produkty zaznaczone wytłuszczoną czcionką (numer katalogowy, cena) dostępne są w magazynach w Polsce. 172

39 Odpowietrzniki, korki, zawory spustowe Seria STANDARD korzystna oferta cenowa z odpornym na ciepło specjalnym O-ringiem warstwowe niklowanie wytrzymałość temperaturowa: do 130 C przy max. ciśnieniu 10 bar 250 3/ niklowany 1, / niklowany 0,7 Korek 250 1/2 x 3/ niklowany 1,0 Korek uniwersalny GW/GZ 250 3/ niklowany 1, / niklowany 1,5 Odpowietrznik A wbudowany zawór Klucz odpowietrzający mm niklowany 0,4 metalowy 5.6 Produkty zaznaczone wytłuszczoną czcionką (numer katalogowy, cena) dostępne są w magazynach w Polsce. 173

40 Odpowietrzniki, korki, zawory spustowe Wykonanie 100 5/4 R lekkie 1, /4 L lekkie 1,9 Korek wykonanie lekkie, wytłaczane ze specjalnym płasko uszczelnieniem EPDM 2,5 mm /4 R masywne 2, /4 L masywne 2, /4 R białe 3, /4 L białe 3,0 wykonanie masywne sprasowane na zimno, z twardym uszczelnieniem, 1,5 mm, z nadrukiem, luzem. 50 5/4 R wytłaczane 3,6 50 5/4 L wytłaczane 3,6 50 5/4 R białe 5,3 50 5/4 L białe 5,3 Zawór odpowietrzający wytłaczany zawór niklowany z zaślepką ochronną, i specjalnym płasko uszczelnieniem EPDM 4,2 mm. Korek uniwersalny GW/GZ /4 x 3/8 R lekkie 2, /4 x 1/2 R lekkie 1, /4 x 3/4 R lekkie 2, /4 x 3/8 L lekkie 2, /4 x 1/2 L lekkie 1, /4 x 3/4 L lekkie 2, /4 x 3/8 R masywne 2, /4 x 1/2 R masywne 2, /4 x 3/4 R masywne 2, /4 x 1 R masywne 2, /4 x 3/8 L masywne 2, /4 x 1/2 L masywne 2, /4 x 3/4 L masywne 2, /4 x 1 L masywne 2, /4 x 3/8 R białe 3, /4 x 1/2 R białe 3, /4 x 3/4 R białe 3, /4 x 3/8 L białe 3, /4 x 1/2 L białe 3, /4 x 3/4 L białe 3,2 wykonanie lekkie, wytłaczane ze specjalnym płasko uszczelnieniem EPDM 2,5 mm. wykonanie masywne sprasowane na zimno, z twardym uszczelnieniem 1,5 mm, z nadrukiem, luzem. 174

41 System listew osłonowych PUZ MEIBES Sp. z o.o., ul. Gronowska 8, Leszno, tel , fax ,

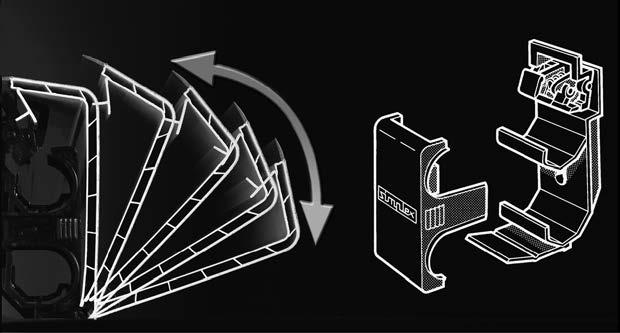

42 System listew osłonowych SIMPLEX System listew osłonowych trwałe profile plastikowe z pustą przestrzenią elastyczne uszczelnienie piórami do zamocowania przy ścianie prosty i szybki montaż armatura podłączeniowa dla wszystkich możliwych przypadków zróżnicowanie możliwości dekoracji kompleksowa oferta Uchwyt mocujący SL 5.7 Możliwość zaoszczędzenia miejsca w narożnikach dla dodatkowej wiązki kabli elektrycznych lub telefonicznych tworzywo 1, tworzywo 0,6 jako mocowanie dla rur i listew cokolikowych, dla rur o średnicy zewnętrznej mm, z klamrą zaciskową, zabezpieczeniem prowadzenia rur, bez śrub mocujących. Uchwyt mocujący listwę przypodłogową dla istniejących instalacji z tworzywa sztucznego, uchwyt do montażu listwy przypodłogowej w instalacjach, w których rury zamontowane są na standardowych uchwytach, dla rur o średnicy zewnętrznej do 22 mm, bez śrub mocujących. Produkty zaznaczone wytłuszczoną czcionką (numer katalogowy, cena) dostępne są w magazynach w Polsce. 176

43 System listew osłonowych 40 m biała 5,2/m 40 m szara 5,6/m 40 m dąb jasny 6,0/m 40 m buk 7,0/m 40 m klon 7,9/m 24 m biała 5,2/m 24 m szara 5,6/m 24 m dąb jasny 6,0/m 24 m buk 7,0/m 24 m klon 7,9/m Listwa osłonowa N trwałe profile z tworzywa sztucznego z pustą przestrzenią z giętkim piórem przyściennym. Listwy: biała i szara z ochronną folią antystatyczną. Listwy imitujące drewno z naklejoną folią dekoracyjną, długość profili: 4 m. jednostkowa za metr biały 1, szary 2, dąb jasny 4, buk 4, klon 4,0 Narożnik zewnętrzny N biały 1, szary 2, dąb jasny 4, buk 4, klon 4,0 Narożnik wewnętrzny N białe 1, szare 1, dąb jasny 2, buk 2, klon 2,6 Zakończenie lewe N białe 1, szare 1, dąb jasny 2, buk 2, klon 2,7 Zakończenie prawe N biały 1, szary 1, dąb jasny 2, buk 2, klon 2,2 Łącznik N 5.7 Produkty zaznaczone wytłuszczoną czcionką (numer katalogowy, cena) dostępne są w magazynach w Polsce. 177

44 System listew osłonowych 40 m biała 7,0/m 40 m dąb jasny 7,8/m 24 m biała 7,0/m 24 m dąb jasny 7,8/m Listwa osłonowa dywanowa T trwałe profile z tworzywa sztucznego z pustą przestrzenią, z giętkim piórem przyściennym. Do zamocowania wkładki dywanowej z taśmą samoprzylepną. Listwa biała z ochronną folią antystatyczną. Listwy imitujące drewno z naklejoną folią dekoracyjną. Długość profili: 4 m. jednostkowa za metr biały 2, dąb jasny 4,1 Narożnik zewnętrzny T biały 2, dąb jasny 4,4 Narożnik wewnętrzny T białe 1, dąb jasny 2,8 Zakończenie lewe T białe 1, dąb jasny 2,8 Zakończenie prawe T biały 1, dąb jasny 2,3 Łącznik T 178

45 System listew osłonowych 24 m 50/100/ biały 12,2/m 24 m 75/150/ biały 16,9/m 24 m 100/200/ biały 23,8/m Profil pionu instalacyjnego profil z tworzywa sztucznego z pustą przestrzenią, długość 3 m (cena jednostkowa za metr). 24 m 100 x biały 17,4/m Profil pionu instalacyjnego profil z tworzywa sztucznego z pustą przestrzenią, 2-stronny, długość: 3 m (cena jednostkowa za metr) , , ,6 Uchwyt klamrowy do profili pionów instalacyjnych dla profili 3-stronnych ,2 dla profili 2-stronnych białe 3,4 Pióro elastyczne z taśmą klejącą do sklejania profili pionu ze ścianą lub podłogą białe 70,8 Drzwi rewizyjne z zamkiem, powlekane proszkowo, do zabudowy w osłonie pionu instalacji, wym. wewn.: 110 x 160, wym. zewn.: 150 x

46 System listew osłonowych Listwy osłonowe podłączenia zaciskowe do grzejników kompaktowych przyłącze obrotowe do podłączenia lewo- i prawostronnego zintegrowane odcięcie z dostępem pod osłoną listwy podłogowej uniwersalna możliwość podłączenia dla rur miedzianych, z miękkiej stali, plastikowych i z przekładkami metalowymi w połączeniu ze złączkami zaciskowymi surowy 62,2 Komplet przyłączeniowy dla grzejników kompaktowych z gwintem wewn. 1/2. Obrotowe przyłącza dla podłączenia lewo- i prawostronnego, ze zintegrowanymi zaworami odcinającymi, 2 szt. złącz kolankowych, Cu niklowanych 15 x 14 i 2 szt. złączek zaciskowych dla złącz kolankowych oraz 2 szt. złączek 1/2 x 3/4 i kołki do mocowania w ścianie. Od strony instalacyjnej gwint 3/4 (konus) surowy 61,0 Komplet przyłączeniowy SL/VK2 bez złączki do grzejnika, z gwintem zewnętrznym 3/ biała 2, szara 2, dąb jasny 10, buk 10, klon 2,8 Osłona N do podłączenia grzejnika kompaktowego z zaworem, pasująca do listwy osłonowej typ N. 180

47 System listew osłonowych Złączki zaciskowe z nakrętkami SW 27 do zastosowania z listwą osłonową SIMPLEX mm niklowane 7,2 Zestaw podłączeniowy F1 2 i złączek zaciskowych do rur surowych, miedzianych i ze stali miękkiej z nakrętką SW 27, uszczelnienie elastyczne bez wsporników tulejowych x 2, niklowane 9, x 2, niklowane 8, x 2, niklowane 4, x 2, niklowane 8, x 2, niklowane 8, x 2, niklowane 8,8 Zestaw podłączeniowy F3 2 i złączek zaciskowych do rur tworzywowych i rur z przekładkami metalowymi z nakrętką SW 27, O-ringiem, pierścieniem zaciskowym i uszczelnieniem separującym x niklowane 8, x niklowane 7, x niklowane 7, x niklowane 7,4 Zestaw podłączeniowy F11 2 i złączek do rur miedzianych, stalowych i ze stali nierdzewnej z nakrętką SW 30, uszczelnienie elastyczne tworzywo 4,1 Trzpień kalibrujący do kalibrowania rur tworzywowych i rur z przekładkami metalowymi. Rura powinna być kalibrowana przed montażem złączek zaciskowych. 25 3/ surowa 1,7 Zaślepka 3/4 5.7 Produkty zaznaczone wytłuszczoną czcionką (numer katalogowy, cena) dostępne są w magazynach w Polsce. 181

48 Rozdzielacze obwodów grzewczych Liczba obwodów Długość konstr. [mm] Jednostka opakowaniowa , , , , , , , , , , ,0 Rozdzielacz obwodu grzewczego ze stali nierdzewnej Universal Rozdzielacz ze stali nierdzewnej (CrNi 1.U301) z uchwytem ze stali galwanizowanej, odgięty. Belka zasilająca: z gwintem wewnętrznym 1 i jednym korkiem zaślepiającym 1, wyjścia ¾ z gwintem zewnętrznym, konus, wraz z korkiem odpowietrzającym i zaślepiającym ½. Belka powrotna: z gwintem wewnętrznym 1 i jednym korkiem zaślepiającym 1, wyjścia ¾ z gwintem zewnętrznym, konus, korek zaślepiający ½ , , , , , , , , , , ,0 Rozdzielacz obwodu grzewczego ze stali nierdzewnej dla ogrzewania podłogowego Rozdzielacz ze stali nierdzewnej (CrNi 1.U301) wraz z uchwytem ze stali galwanizowanej, odgięty. Belka zasilająca: z gwintem wewnętrznym 1 i jednym korkiem zaślepiającym 1, wyjścia ¾ z gwintem zewnętrznym, konus, z korkiem odpowietrzającym, obrotowym zaworem do napełniania i opróżniania, z wkładkami termostatycznymi do zaworów M 30 x 1,5, wraz z nasadką do ręcznej regulacji. Belka powrotna: z gwintem wewnętrznym 1 i jednym korkiem zaślepiającym 1, wyjścia ¾ z gwintem zewnętrznym, konus, z korkiem odpowietrzającym, obrotowym zaworem do napełniania i opróżniania, z funkcją odcinania i regulacji , , , , , , , , , , ,0 Rozdzielacz obwodu grzewczego ze stali nierdzewnej do ogrzewania podłogowego i ściennego z Rotametrem Rozdzielacz ze stali nierdzewnej (CrNi 1.U301) wraz z uchwytem, ze stali galwanizowanej, odgięty. Belka zasilania: z gwintem wewnętrznym 1 i jednym korkiem zaślepiającym 1, wyjścia ¾ z gwintem zewnętrznym, konus, korek odpowietrzający, obrotowy zawór do napełniania i opróżniania, Rotametr 0-5 l/min. Belka powrotu: z gwintem wewnętrznym 1 i jednym korkiem zaślepiającym 1, wyjścia ¾ z gwintem zewnętrznym, konus, wraz z korkiem odpowietrzającym, obrotowym zaworem do napełniania i opróżniania, z wkładkami termostatycznymi zaworów M 30 x 1,5 z nasadką do ręcznej regulacji. 182

49 Rozdzielacze obwodów grzewczych LxHxT Rozdzielający zespół mieszający do ogrzewania podłogowego z pompą Wilo RS15/4 Kompletny zespół mieszający do ogrzewania podłogowego z pompą, składa się z: zaworu termostatycznego ¾, kvs = 3,5; zaworu regulacyjnego, skok zaworu 3,94 mm; zaworu regulacyjnego ¾ ; zaworu odpowietrzającego ½ ; specjalnego śrubunku 1 ; niklowany, uszczelnienie strożkowe; specjalnego śrubunku 1, niklowany, uszczelnienie płaskie; specjalnego śrubunku ½, niklowany, uszczelnienie płaskie; rozdzielacz ze specjalnego profilu ze stali nierdzewnej, rury Ø 18 mm ze stali nierdzewnej x271x stal nierdzewna 339,5 z czujnikiem przylgowym montowanym do zewnętrznej części rozdzielacza 1 268x271x stal nierdzewna 383,6 z czujnikiem montowanym w przepływie Diagramy przepływu Diagram przepływu dla zaworu powrotnego (mbar) kv (m 3 /h) 2,5 2, Diagram przepływu dla zaworu termostatycznego DN kvs 1 0,8 0,7 0,6 0,5 0,4 0,3 Skala ciśnienia [mbar] ,0 3,5 4,0 5,0 Skala ciśnienia [mbar] 2 1 0,8 0,7 0,6 0,5 0,4 0,2 0,1 0,08 0,07 0,06 0,05 0,04 Skala ciśnienia [kpa] ,3 0,03 3 0,2 0, ,3 0,5 0,3 1,6 2,5 5,0 10,0 20,0 50,0 85,0 Przepływ (l/min) 0,1 0, Przepływ 183

50 Rozdzielacze obwodów grzewczych ze stali nierdzewnej wyposażenie Wykonanie Wielkość [mm] Jednostka opakowaniowa ,7 Nasadka do ręcznej regulacji rozdzielacza dostosowana do przyłącza termostatowego M 30 x 1, ,7 Korek zaślepiający 1 do rozdzielacza niklowany, samoczynnie uszczelniający się. 1/ ,2 Wkładka regulacyjna i odcinająca dla przewodu powrotnego z funkcją odcinania. Wykonanie: mosiądz niklowany, samoczynnie uszczelniający się, z pierścieniem uszczelniającym o przekroju okrągłym ,2 Wkładka termostatyczna zaworu z przyłączem M 30 x 1,5, do rozdzielaczy z termostatycznymi wkładkami zaworów, mosiądz bez powłoki, samoczynnie uszczelniająca się, z pierścieniem uszczelniającym o przekroju okrągłym. 1/ ,1 Rotametr, przepływomierz i urządzenie regulacyjne samoczynnie uszczelniające się, z pierścieniem uszczelniającym o przekroju okrągłym 0 5 l/min. 230 V ,1 24 V ,1 Elektrotermiczny siłownik M 30 x 1,5 zwłaszcza do zastosowania w rozdzielaczach obwodów grzewczych ze specjalnym adapterem 80 H, do łatwego montażu, siłownik ze wskazaniami położenia, bezprądowo zamknięty ,7 Nypel samoczynnie uszczelniający się dla rozdzielacza z 2 gwintami zewnętrznymi 1, wykonanie: mosiądz. Złączki do podłączenia obwodów grzewczych str

51 Wyposażenie Typ Wymiary [mm] gł. szer. wys. obwodów szt. rozdzielacza A n=2 1 61,0 B n= ,0 C n= ,0 D n= ,0 E n= ,0 F n= ,0 G ,0 Szafka do rozdzielaczy podtynkowa wykonana ze stali, ocynkowana, rama i drzwiczki białe RAL 9010, z regulacją wysokości montażu. A n= ,0 B n= ,0 C n= ,0 D n= ,0 E n= ,0 F ,0 Szafka do rozdzielaczy natynkowa wykonana ze stali, ocynkowana, rama i drzwiczki białe RAL 9010, z regulacją wysokości montażu

52 Notatki 5 186
