2014 SEPP-Eis ARMATURA DESIGN Zawór czerpalny z pokrętłem do montażu w ścianie budynku z zabezpieczeniem przeciw zamarzaniu PN 10.

Transkrypt

1 2014 ARMATURA DESIGN

2 Głowice termostatyczne z czujnikiem cieczowym Zalety: ARMATURA DESIGN nowoczesny design nienaganna niemiecka jakość certyfikat DIN-EN 215 najwyższa ocena jakości TELL (Thermostatic Efficiency Label) klasa efektywności energetycznej A Głowice termostatyczne razem z zaworami termostatycznymi są samodzielnie pracującymi regulatorami temperatury. Zwiększają ilość doprowadzanego ciepła, jeśli temperatura w pokoju spada, i odpowiednio ograniczają gdy temperatura w pokoju rośnie. Przy czym nie ma znaczenia, co spowodowało wzrost temperatury w pomieszczeniu (promienie słoneczne, urządzenia elektryczne, duża liczba osób). W przypadku, gdy zadana temperatura zostanie osiągnięta, urządzenia grzewcze zostaną wyłączone. Seria SRH montaż za pomocą nakrętki z gwintem M 30 x 1,5. Pasuje do wszystkich zaworów termostatycznych Simplex-SiRo i Heimeier oraz kompatybilnych zaworów innych dostawców. Możliwość zamówienia indywidualnego Logo Logo umieszczane jest na pokrywie głowicy termostatycznej i może służyć jako wieloletnia reklama klienta. Nadruki na głowicy w jednym kolorze są bezpłatne przy ilości powyżej 300 sztuk. Mniejsza ilość lub więcej kolorów za dodatkową opłatą. 2

3 Zawory VARIOCON armatura podłączeniowa Zalety: Bezstopniowy obrotowy element przyłączeniowy umożliwia 4 różne warianty montażu optymalne rozwiązanie dla podłączenia grzejników łazienkowych i designerskich bezstopniowy obrót korpusu do podłączenia prostego oraz kątowego możliwość podłączenia prawooraz lewostronnego ułatwiony montaż dzięki wydłużonej nakrętce bezproblemowy montaż - brak napięć montażowych dzięki nakrętkom z tolerancją osiową nowoczesny design Zawór Variocon znajduje zastosowanie w instalacjach grzewczych. Max ciśnienie: Max temp.: 10 bar 110 C stała 130 C krótkotrwale Zastosowanie Wykonanie regulowane przyłącza do uniwersalnego użytku jako proste lub kątowe możliwość ustawienia nastawy wstępnej za pomocą odpowiedniego klucza wartość Kv 0,05-0,63 płaskie uszczelnienie (Eurokonus) podłączenie M 30 x 1,5 do głowicy termostatycznej podłączenie ¾ Eurokonus do złączek zaciskowych od strony instalacji dostępna designerska obudowa rozstaw osi 50 mm Obudowa: Nakrętki: Nypel: Części stożka: Kula: mosiądz Uszczelnienie kuli: Odcięcie: mosiądz prasowany niklowany mosiądz prasowany niklowany mosiądz poliamid odporny na hydrolizę chromowany PTFE mosiądz 3

4 Zawory VARIOCON mosiądz niklowany Dwururowy system ze zintegrowanym zaworem termostatycznym z nastawą wstępną, ruchomą armaturą umożliwiającą podłączenie proste oraz kątowe, wartości KV-0,05-0,63, ¾ Eurokonus do podłączenia złączek zaciskowych, rozstaw osi 50 mm, z kluczem do nastaw, bez głowicy termostatycznej. Dla grzejników łazienkowych z ½ gwintem wewnętrznym, nypel podłączeniowy samouszczelniający. ARMATURA DESIGN M 30 x 1,5 1 Dla grzejników łazienkowych z ¾ gwintem zewnętrznym Eurokonus oraz elementem uszczelnienia Eurokonus M 30 x 1,5 1 Zawory VARIOCON z siłownikiem elektrotermicznym mosiądz niklowany Dwururowy system ze zintegrowanym zaworem termostatycznym z nastawą wstępną, ruchomą armaturą umożliwiającą podłączenie proste oraz kątowe, wartości KV-0,05-0,63, ¾ Eurokonus do podłączenia złączek zaciskowych, rozstaw osi 50 mm, z kluczem do nastaw, z siłownikiem bezprądowo zamkniętym 230V, czas otwarcia/zamknięcia 3-4 min., długość kabla 1 metr. Dla grzejników łazienkowych z ½ gwintem wewnętrznym lub z ¾ gwintem zewnętrznym, w cenie element uszczelnienia Eurokonus oraz nypel podłączeniowy samouszczelniający M 30 x 1,5 1 Obudowa Design armatury zaworowej VARIOCON Z tworzywa sztucznego o wysokim połysku, dla wersji kątowej. Przeznaczona dla 12020, i przy instalowaniu grzejników łazienkowych. Wykonanie Podłączenie biała przyłącze z prawej strony biała przyłącze z lewej strony 1 Komplet armatury variocon design mosiadz niklowany, Zestaw składa się z: 1 szt: VARIOCON Dwururowy blok kurków z zaworem termostatycznym z nastawą wstępną, ruchomym elementem umożliwiającym podłączenie proste oraz kątowe, wartości KV-0,05-0,63, ¾ Eurokonus do podłączenia złączek zaciskowych, rozstaw osi 50, z kluczem do nastaw dla grzejników łazienkowych z ½ gwintem wewnętrznym lub z ¾ gwintem zewnętrznym, w cenie element uszczelnienia Eurokonus oraz nypel podłączeniowy samouszczelniający. 1 szt. designerska obudowa z tworzywa sztucznego, biała, wysoki połysk. 1 szt. designerska głowica termostatyczna: biała. Wykonanie Podłączenie biały lewostronne biały prawostronne 1 StarTec 2 Głowica termostatyczna SRH z czujnikiem cieczowym Przyłącze gwintowane M 30 x 1,5 z ogranicznikiem nastawy. Wykonanie Cechy M 30 x 1,5 biały z nastawą zera 1 StarTec 4 Głowica termostatyczna SRH z czujnikiem cieczowym Przyłącze gwintowane M 30 x 1,5 z ogranicznikiem nastawy. Wartość zadana: 7-28 C; nastawienie: 3 20 C; zabezpieczenie przed mrozem: 7 C. Wykonanie Cechy M 30 x 1,5 biały z nastawą zera M 30 x 1,5 biały bez nastawy zera 1 4

5 VARIOCON DESIGN mosiądz chromowany, wysoki połysk Dwururowy system ze zintegrowanym zaworem termostatycznym z nastawą wstępną z ruchomym elementem umożliwiającym podłączenie proste oraz kątowe, wartości KV-0,05-0,63, ¾ Eurokonus do podłączenia złączek zaciskowych, rozstaw osi 50 mm, z kluczem do nastaw, bez głowicy termostatycznej. Dla grzejników łazienkowych z ½ gwintem wewnętrznym lub z ¾ gwintem zewnętrznym, w cenie element uszczelnienia Eurokonus oraz nypel podłączeniowy samouszczelniający M 30 x 1,5 1 Zestaw zaworów VARIOCON DESIGN mosiądz chromowany, wysoki połysk Dwururowy system ze zintegrowanym zaworem termostatycznym z nastawą wstępną, z ruchomym elementem umożliwiającym podłączenie proste oraz kątowe, wartości KV-0,05-0,63, ¾ Eurokonus do podłączenia złączek zaciskowych, rozstaw 25 mm, z kluczem do nastaw, bez głowicy termostatycznej. Dla grzejników łazienkowych z ½ gwintem wewnętrznym lub z ¾ gwintem zewnętrznym, w cenie element uszczelnienia Eurokonus oraz nypel podłączeniowy samouszczelniający M 30 x 1,5 1 Obudowa Design dla armatury zaworowej VARIOCON Z tworzywa sztucznego o wysokim połysku, dla wersji kątowej. Przeznaczona dla: 12020, 12021, Wykonanie Podłaczenie chromowana przyłącze z prawej strony chromowana przyłącze z lewej strony 1 Komplet armatury variocon design mosiadz niklowany, Zestaw składa sie z: 1 szt: VARIOCON Dwururowy blok kurków z zaworem termostatycznym z nastawą wstępna, ruchomym elementem umożliwiającym podłączenie proste oraz kątowe, wartości KV-0,05-0,63, ¾ Eurokonus do podłączenia złączek zaciskowych, rozstaw osi 50, z kluczem do nastaw dla grzejników łazienkowych z ½ gwintem wewnętrznym lub z ¾ gwintem zewnętrznym, w cenie element uszczelnienia Eurokonus oraz nypel podłączeniowy samouszczelniający. 1 szt. designerska obudowa z tworzywa sztucznego, chromowana, wysoki połysk. 1 szt. designerska głowica termostatyczna: chromowana. Wykonanie Podłączenie chromowany lewostronne chromowany prawostronne 1 Ro Therm II Głowica termostatyczna SRH z czujnikiem cieczowym Przyłącze gwintowane M 30 x 1,5 z ogranicznikiem nastawy. Wartość zadana: 7-28 C; nastawienie: 3 20 C; zabezpieczenie przed mrozem: 7 C Wykonanie Cechy M 30 x 1,5 chormowana z nastawą zera 1 5

6 Rozeta ścienna Jednoczęściowa, z tworzywa sztucznego z zamknięciem. ARMATURA DESIGN Wykonanie biała biała biała biała ½ biała ¾ biała 1 10 Rozeta podwójna Wykonanie wysokie, dwuczęściowa, dla rur mm. Wykonanie biała biała biała biała Rozeta podwójna Wykonanie niskie, dwuczęściowa, dla rur mm. Wykonanie biała

7 Rozeta ścienna Design Pojedyncza, z tworzywa sztucznego, z zamknięciem, chromowana. Wykonanie chromowana chromowana chromowana 3/ chromowana ½ chromowana ¾ chromowana 1 10 Rozeta podwójna Design Wykonanie wysokie, dwuczęściowa, dla rur mm. Wykonanie chromowana Rozeta podwójna Design Wykonanie niskie, dwuczęściowa, dla rur mm. Wykonanie chromowana

8 Komplet złącza F11 Design mosiądz chromowany, wysoki połysk 2 złączki zaciskowe do podłączenia armatury łazienkowej, odpowiednie dla rur miedzianych, niklowanych, chromowanych, gołych i ocynkowanych rur stalowych oraz rur ze stali nierdzewnej z ¾ Eurokonus, elastyczne uszczelnienie, nie wymagane dodatkowe obudowy, nakrętka SW 27. ARMATURA DESIGN x 1 1 Komplet złącza F3 Design mosiądz chromowany, wysoki połysk 2 złączki zaciskowe do podłączenia armatury łazienkowej, odpowiednie dla rur plastikowych i z przekładką metalową, z ¾ Eurokonus, składa się z nakrętki SW 27 z dodatkową uszczelką kształtową i pierścieniem zaciskowym z rowkiem x x 2 1 Nypel Design mosiądz chromowany, wysoki połysk Do podłączenia armatury łazienkowej, płasko-uszczelniony, samouszczelniający ½ x ¾ 10 8

9 Kombibox 9

10 Kombibox Termostatyczna regulacja ogrzewania podłogowego Kombibox RTL ARMATURA DESIGN Służy do regulacji ogrzewania podłogowego w funkcji powrotu czynnika grzewczego. Znajduje zastosowanie w instalacjach wysokotemperaturowych w których zachodzi konieczność ograniczenia temperatury czynnika grzewczego dla ogrzewania podłogowego. Przeznaczony zarówno dla obiektów remontowanych jak i nowowybudowanych. Nie wymaga dodatkowego zasilania energią elektryczną. Skrzynka regulacyjna składa się z puszki do zabudowania w ścianie z zamontowanym wcześniej blokiem zaworowym RTL, ze styropianowej pokrywy ochronnej, zaworu odpowietrzającego, głowicy RTL i ściennej zaślepki zamykającej. Blok zaworowy ma ¾ GZ (Eurokonus) do podłączenia rury za pomocą śrubunku zaciskowego. Kombibox RTL: Regulacja temperatury ogrzewania podłogowego przy wysokich temperaturach zasilania w funkcji temperatury powrotu. Kombibox RTL Do regulacji ogrzewania podłogowego w funkcji temperatury powrotu. Składa się z: puszki przyściennej, kompletu zaworów z odpowietrznikiem i gwintem stożkowym ¾ GZ, głowicy RTL Ro Therm I. Wykonanie biały Pokrywa i głowica biała chromowany Pokrywa i głowica chromowana 1 10

11 Przykład wbudowanej maskownicy wykonanej ze szkła na ścianie z mozaiką. Przykład puszki przyściennej z ramką montażową oraz pokrywą, na której można umocować płytki Maskownica Design szkło Szkło szlifowane, druk ceramiczny biały, z uchwytami mocującymi do zamaskowania puszki przyściennej z głowicą umieszczoną wewnątrz. Wykonanie Kształt biała połysk owalna biała połysk kwadratowa 1 Maskownica Design Tworzywo sztuczne, wysoki połysk, chromowane, z uchwytami mocującymi do zamaskowania puszki przyściennej z głowicą umieszczoną wewnątrz. Wykonanie Kształt chromowana kwadratowa 1 Uniwersalna maskownica ścienna do płytek ceramicznych, stal ocynkowana Składa się z ramki montażowej z uchwytami magnetycznymi oraz pokrywy uniwersalnej ocynkowanej. Wykonanie Kształt cynkowana kwadratowa 1 11

12 ARMATURA DESIGN SYSTEM LISTEW OSŁONOWYCH Kompleksowy i nieskomplikowany w montażu system listew osłonowych, za pomocą którego mogą Państwo spełniać indywidualne życzenie klienta. KORZYŚĆ! możliwość montażu długich odcinków przez jedną osobę szeroka paleta kolorów wielostronny, elastyczny asortyment przyłączy rozwiązania specjalne z kanałem do kabli elektrycznych zgodnie z VDI [Stowarzyszenie Inżynierów Niemieckich] 12

13 Listwy osłonowe i elementy wyposażenia Zalety naszego systemu to prosto, szybko i porządnie. Dzięki opatentowanemu uchwytowi montażowemu listwa zostaje dokładnie dociśnięta do ściany i przytrzymana. Szeroka oferta elementów wyposażenia nie pozostawia nic do życzenia. Różnorodność kolorystyczna jest zawsze dostosowana do najnowszych trendów dekoracji mieszkań. Profile pionowe utrzymane w kolorze czystej bieli dopełniają kompleksowość oferty. Armatura przyłączeniowa do listew osłonowych Szeroka oferta armatury podłączeniowej pozwala na przyłączenie grzejnika do instalacji niezależnie od metody łączenia rur. Oferta zawiera armaturę przyłączeniową do połączeń gwintowanych, lutowanych i wciskanych. Przyłącza grzejnikowe pasują do grzejników 1, 2 i 3 płytowych i są zaprojektowane w sposób pozwalający na bardzo szybki montaż i demontaż. 13

14 Listwy osłonowe i elementy wyposażenia System spełniający wysokie wymagania Uchwyt mocujący KOMFORT uchwyt do rur i listew osłonowych dla rur do średnicy zewnętrznej do 22 mm z klamrą sprężynową i zabezpieczeniem rury ARMATURA DESIGN z regulacją wysokości do 20 mm klamra sprężynowa otwarta klamra sprężynowa zamknięta regulacja wysokości do 20 mm Kolorystyka z rysunkiem z rysunkiem buk z rysunkiem klon z rysunkiem rysunku szary bez rysunku Elementy wyposażenia Z narożnikiem zewnętrznym i wewnętrznym dostarczane są dwa klipsy mocujące. 14

15 Listwy osłonowe i elementy wyposażenia Prosto, szybko i solidnie Uchwyt mocujący KOMFORT Zalety prosty, szybki montaż zintegrowana klamra sprężynowa gwarantuje równomierne dociskanie listwy osłonowej do ściany nie jest konieczne kucie ściany również duże długości mogą być montowane przez jedną osobę nie są wymagane zaciski narożnikowe 3 Montaż Komfortowy montaż odchylić ku górze i zamocować na zatrzask: 1 Osłonę położyć płasko na podłodze i wcisnąć Osłonę odchylić ku górze 3 Osłona zostaje zamocowana na zatrzask u góry krawędź uszczelki przylega dokładnie do ściany 4 Zacisk z regulacją wysokości 15

16 Uchwyt mocujący KOMFORT Jako uchwyt do rur i listew osłonowych, do średnicy zewnętrznej rury do 22 mm, z klamrą sprężynowa i zabezpieczeniem rury, bez śruby mocującej, bez wkładek. Zagłębienie narożne umożliwia późniejsze położenie przewodów niskiego napięcia (np. instalacja telefoniczna bądź komputerowa). lość sztuk Uchwyt mocujący KOMFORT do późniejszego montażu ARMATURA DESIGN Uchwyt do listew osłonowych do późniejszego obudowania rur i kanałów kablowych położonych na tynku, bez śruby mocującej Uchwyt mocujący BASIC Uchwyt do rur i listew osłonowych, do średnicy zewnętrznej rury do 22 mm, prosta wersja, bez śruby mocującej. Zagłębienie umożliwia późniejsze położenie przewodów niskiego napięcia (np. instalacja telefoniczna bądź komputerowa) Uchwyt mocujący BASIC do późniejszego montażu Do stałego odstępu rur wynoszącego 35 mm, uchwyt do listew osłonowych, w celu późniejszego obudowania rur i kanałów kablowych i położonych na tynku, bez śruby mocującej

17 System listew osłonowych spełniający wysokie wymagania stabilny profil z tworzywa sztucznego z pustymi komorami elastyczna uszczelka zapewniajca kompensację nierówności ściany prosty i szybki montaż armatura przyłączeniowa do wszystkich rodzajów grzejników i przyłączeń szeroka paleta kolorów kompletny program możliwy montaż również większych długości przez jedną osobę Listwa osłonowa N Stabilny profil z tworzywa sztucznego z pustymi komorami i z miękką krawędzią uszczelki przy ścianie, listwa osłonowa biała i szara pokryta folią ochronną zabezpieczającą przed zabrudzeniem (usunąć po montażu!), listwy dekoracyjne z PVC z naklejoną folią dekoracyjną. Długość profilu: 4 m Wykonanie Opakowanie biała 24 m szara 24 m dąb jasny 24 m dąb ciemny 24 m buk 24 m klon 24 m Długość profilu: 2 m Wykonanie Opakowanie biała 20 m Narożnik wewnętrzny N Wykonanie biały szary dąb jasny dąb ciemny buk klon 10 17

18 Narożnik wewnętrzny N Wykonanie biały szary dąb jasny dąb ciemny buk klon 10 Zakończenie listwy lewe N ARMATURA DESIGN Wykonanie biały szary dąb jasny dąb ciemny buk klon 10 Zakończenie listwy prawe N Wykonanie biały szary dąb jasny dąb ciemny buk klon 10 Łącznik N Wykonanie biały szary dąb jasny dąb ciemny buk klon 10 18

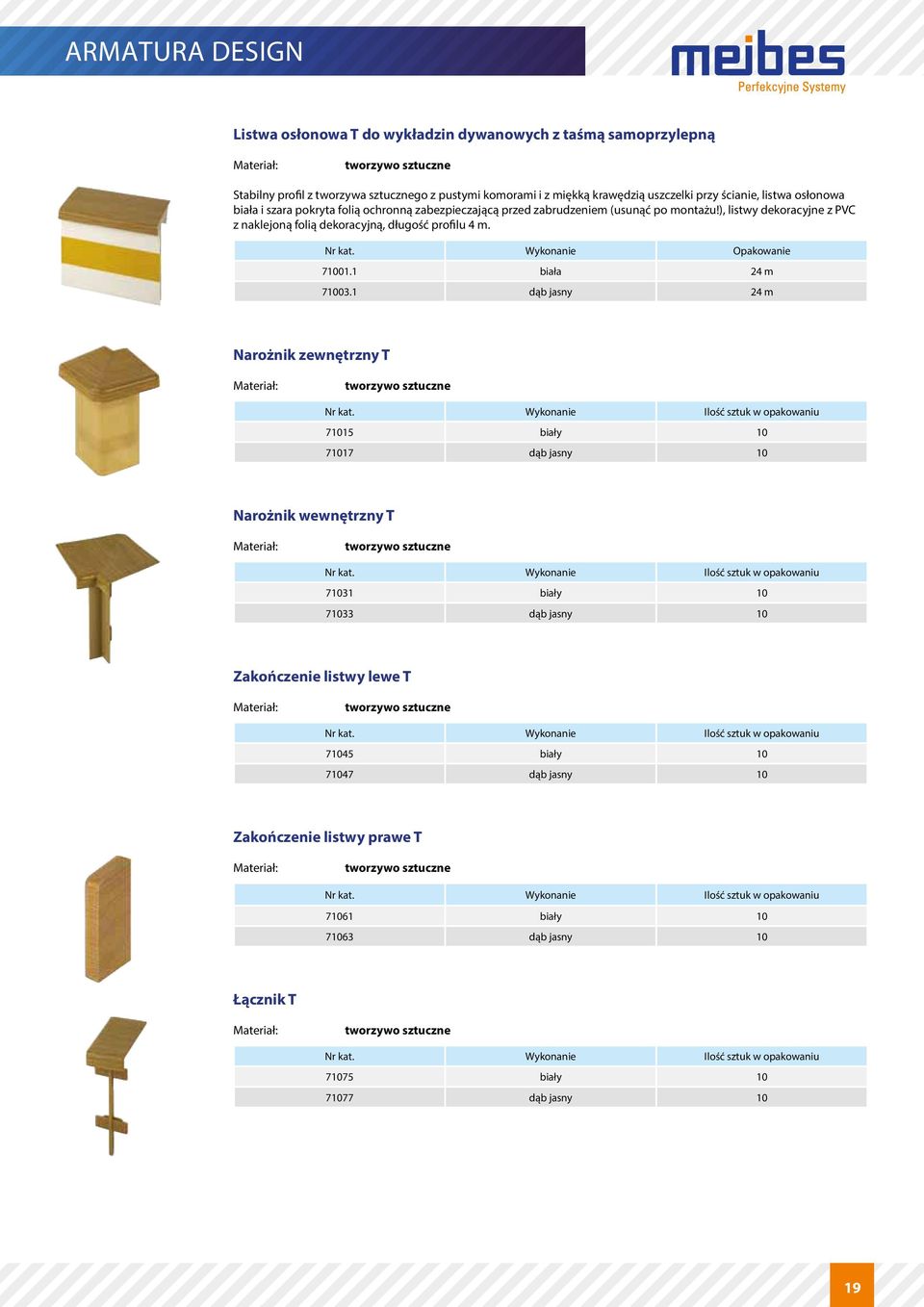

19 Listwa osłonowa T do wykładzin dywanowych z taśmą samoprzylepną Stabilny profil z tworzywa sztucznego z pustymi komorami i z miękką krawędzią uszczelki przy ścianie, listwa osłonowa biała i szara pokryta folią ochronną zabezpieczającą przed zabrudzeniem (usunąć po montażu!), listwy dekoracyjne z PVC z naklejoną folią dekoracyjną, długość profilu 4 m. Wykonanie Opakowanie biała 24 m dąb jasny 24 m Narożnik zewnętrzny T Wykonanie biały dąb jasny 10 Narożnik wewnętrzny T Wykonanie biały dąb jasny 10 Zakończenie listwy lewe T Wykonanie biały dąb jasny 10 Zakończenie listwy prawe T Wykonanie biały dąb jasny 10 Łącznik T Wykonanie biały dąb jasny 10 19

20 Profil pionowy K Do obudowy przewodów pionowych, profil z tworzywa sztucznego z pustymi komorami, długość profilu 3 m. 3-ścienny Wykonanie Wymiary Opakowanie biały 50 x 100 x m biały 75 x 150 x m biały 100 x 200 x m 2-ścienny ARMATURA DESIGN Wykonanie Wymiary Opakowanie biały 100 x m Osłona profilu pionowego Wykonanie Wymiary biały 50 x 100 x biały 75 x 150 x biały 100 x 200 x Uszczelka miękka Do naklejania na profilu pionowym w celu kompensacji nierówności ściany lub posadzki. Wykonanie Długość Opakowanie biały 3 m 3 m Drzwiczki rewizyjne stal Z zamkiem, lakierowane proszkowo, do wmontowania w profil pionowy. Kolor Wymiary biały 150 x Uchwyty mocujące Do profili pionowych z tworzywa sztucznego. Do 3-ściennego profilu pionowego Do 2-ściennego profilu pionowego

21 Armatura przyłączeniowa do listew osłonowych 21

22 Armatura przyłączeniowa listew osłonowych Zestawy przyłączeniowe VK 31 do listew osłonowych Właściwości ARMATURA DESIGN Do grzejników kompaktowych z zaworami (system dwururowy) Jeden zestaw armatury dla grzejników VK 1, 2, 3-płytowych z gwintem wewnętrznym ½ lub gwintem zewnętrznym ¾ Dostępne w 4 wariantach: z Eurokonusem do zaciskania (profil M i V) do połączenia zaciskowego przy użyciu technologii zaciskowej Tectite SIROCON (w połączeniu z adapterem systemowym dla różnych systemów) Teleskopowa złączka przyłączeniowa regulacja wysokości do 25 mm regulacja głębokości do 13 mm Teleskopowa złączka przyłączeniowa: Rury wprowadza się bezpośrednio w armaturę i blokuje kluczem płaskim 13 mm Z regulacją wysokości i głębokości Samouszczelniający nypel przyłączeniowy ½ x ¾ z uszczelką płaską nacinającą gwint, dla grzejników z gwintem uszczelniającym ½ i z stożkiem uszczelniającym dla grzejników z gwintem zewnętrznym ¾ Nakrętki przyłączeniowe z osiową kompensacją tolerancji dla montażu beznaprężeniowego Łatwy montaż bez kucia w ścianach Połączenie można w każdej chwili łatwo rozłączyć Z nasadką ochronną w kolorze niklu Rozety stanowią eleganckie wykończenie optyczne listwy osłonowej Korpus Nakrętki złączne Nypel przyłączeniowy lub Części stożka Wrzeciono Uszczelka Mosiądz prasowany, niklowany Mosiądz prasowany, niklowany Mosiądz Poliamid odporny na hydrolizę Mosiądz Instalacje grzewcze wodne Maks. ciśnienie: 10 bar Maks. temperatura: temperatura ciągła 110 C temperatura krótkotrwała 130 C 22

23 Zestaw przyłączeniowy VK 31 z Eurokonusem mosiądz niklowany Zestaw przyłączeniowy listew osłonowych z gwintem zewnętrznym ¾ (Eurokonus) do podłączania rur miedzianych, ze stali węglowej, niedzewnej, tworzywa sztucznego i rur wielowarstwowych, w połączeniu ze złączkami zaciskowymi (seria F), dla grzejników kompaktowych z zaworami, z gwintem wewnętrznym ½ lub gwintem zewnętrznym ¾ Gwint zewnętrzny ¾ 1 Zaślepka ¾ mosiądz SBR Do zaślepienia zestawu przyłączeniowego VK 31 z Eurokonusem na końcu pionu ¾ 2 Zestaw przyłączeniowy VK 31 PRESS (profil M i V) mosiądz niklowany Zestaw przyłączeniowy listew osłonowych z przyłączem typu Press, stosowany dla rur miedzianych, ze stali węglowej i nierdzewnej, łączony przez zaprasowanie z profilem M i V, dla grzejników kompaktowych z zaworami, z gwintem wewnętrznym ½ lub gwintem zewnętrznym ¾ Korek dla zestawów przyłączeniowych VK 31 PRESS (M i V) / TECTITE mosiądz niklowany Do zaślepienia ostatniego przyłącza grzejnikowego

24 Zestaw przyłączeniowy VK 31 TECTITE Bezpośrednie łączenie rury za pomocą połączenia na wcisku typu Tectite, bez użycia narzędzi Połączenie zachowujące możliwość obrotu demontażu za pomocą odpowiedniego klipsa Technika sprawdzona w praktyce KLICK! Zestaw przyłączeniowy VK 31 TECTITE ARMATURA DESIGN mosiądz niklowany Przyłącze na wcisk typu Tectite, do rur miedzianych, ze stali węglowej i nierdzewnej, do grzejników kompaktowych z zaworami i gwintem wewnętrznym ½ lub gwintem zewnętrznym ¾, z narzędziem demontażowym TECTITE Przyłącze listwy osłonowej TECTITE mosiądz niklowany Z przyłączem na wcisk typu Tectite, stosowane do rur miedzianych, ze stali węglowej i nierdzewnej, do grzejników kompaktowych z zaworami, składające się z: 1 szt. przyłącze VL z wlutowanym łukiem miedzianym (niklowany) 12 mm 1 szt. przyłącze RL z wlutowanym łukiem miedzianym (niklowany) 12 mm po 2 szt. rozety osłonowe białe, buk i dąb ciemny i 1 szt. narzędzia demontażowego TECTITE Korek zaślepiający do zestawów przyłączeniowych VK 31 TECTITE / PRESS (M i V) mosiądz niklowany Do zaślepiania ostatniego przyłącza grzejnikowego

25 Zestaw przyłączeniowy VK 31 SIROCON Złączka zaciskowa bezwymiarowa Łatwy montaż dzięki przyłączom typu Press lub lutowanym Możliwość podłączania rur z różnych materiałów i o różnych średnicach Zestaw przyłączeniowy VK 31 SIROCON mosiądz niklowany Do grzejników kompaktowych z zaworami i z gwintem wewnętrznym ½ lub gwintem zewnętrznym ¾ Przyłącze listwy osłonowej SIROCON mosiądz niklowany Dla grzejników kompaktowych z zaworami, składających się z: 1 szt. przyłącze VL z wlutowanym łukiem miedzianym (niklowany) 12 mm 1 szt. przyłącze RL z wlutowanym łukiem miedzianym (niklowany) 12 mm po 2 szt. rozety osłonowe białe, buk i dąb ciemny Adapter zaślepiający SIROCON mosiądz Do zaślepienia ostatniego przyłącza typu SIROCON

26 Przyłącze zaciskowe listew osłonowych dla grzejników kompaktowych z zaworami (system dwururowy) Przyłącze np. z dwururowym blokiem kurków i zzłączkami zaciskowymi (F1, F11 lub F3) Szybki i łatwy montaż naścienny Brak konieczności kucia w ścianie Uniwersalna możliwość podłączania rur miedzianych, ze stali węglowej, tworzywa sztucznego i wielowarstwowych, w połączeniu ze złączkami zaciskowymi ARMATURA DESIGN Zestaw przyłączeniowy SL-MULTI F11 F3 Stal węglowa Stal nierdzewna Miedź Rura metalowa wielowarstwowa Rura z tworzywa sztucznego mosiądz niklowany Z łukiem przyłączeniowym ze stali węglowej ocynkowanej, dostosowany do wszystkich przyłączy grzejnikowych w wykonaniu kątowym, poza armaturą jednorurową Łuk 15 1 Rozeta osłonowa dla SL-MULTI Do osłony otworów wykonanych na rury. Wykonanie biała szara jasnobrązowa 10 Zaślepka ¾ mosiądz SBR Do zaślepienia ostatniego przyłącza SL-MULTI ¾ 2 26

27 Zestaw złączek zaciskowych F11 mosiądz niklowany 2 szt. złączek zaciskowych do zastosowania w instalacjach za listwami osłonowymi, do rur miedzianych (gołych, niklowanych, chromowanych), rur ze stali węglowej (gołych, ocynkowanych) i rur ze stali nierdzewnej, dostosowane do Eurokonusa ¾, z elastycznym uszczelnieniem, przedłużony pierścień zaciskowy, tuleje oporowe zbędne, nakrętka o wymiarze pod klucz 27, z ogranicznikiem stałym x x x x * 18 x 1 1 * Z ogranicznikiem stałym, nie są wykonane w technologii 2-stopniowej. Zestaw złączek zaciskowych F1 mosiądz niklowany 2 szt. złączek zaciskowych do zastosowania w instalacjach za listwami osłonowymi, dla rur miedzianych (gołych) i rur ze stali węglowej (gołych ocynkowanych), dostosowanych do Eurokonusa ¾ z elastycznym uszczelnieniem, nie wymagają tulei oporowej, nakrętka dokręcana kluczem 27, dokręcać z momentem obrotowym 40 Nm x 1 1 Zestaw złączek zaciskowych F3 mosiądz niklowany 2 szt. złączek zaciskowych do zastosowania w instalacjach za listwami osłonowymi, do rur z tworzywa sztucznego i metalowych rur wielowarstwowych, dostosowanych do Eurokonusa ¾, składające się z nakrętki o wymiarze pod klucz 27, pierścienia zaciskowego z tworzywa sztucznego, pierścienia uszczelniającego o przekroju okrągłym, z ogranicznikiem stałym x 2, x 2, x 1, x 2, x 2, x 2, x 2, x 2, x 2, x 2, x 2, x 2,8 1 27

28 SEPP-Eis Zawór czerpalny z pokrętłem do montażu w ścianie budynku z zabezpieczeniem przeciw zamarzaniu PN 10. Zawór przeznaczony do wody pitnej (dopuszczenie DVGW), maksymalna temperatura pracy 90 C, wyposażonyw w zawór zwrotny oraz zawór napowietrzający. Przeznaczony do montażu w ścianie o grubości mm. W przypadku zamarzania woda zwiększa swoją objętość o około 10%. Przyrost objętości zostaje przejęty przez kompensator objętościowy zamontowany w ścianie budynku. Kompensator musi się znajdować w obszarze wolnym od zamarzania. Zamarznięciewody w zaworze SEPP-Eis nie powoduje jego uszkodzenia, gdyż przyrost objętości jest przejmowany przez kompensator znajdujący się w dołączonej rurze. Technika montażu: zamontować rurę z izolacją w murze, nałożyć kapę ochronną TECTITE na czas trwania prac budowlanych, po wykonaniu prac budowlanych obciąć rurę do wymaganej długości (pozostawić 27 mm wystającej rury poza krawędź muru), nałożyć uszczelkę wraz z zaworem czerpalnym na rurę a następnie przytwierdzić do muru za pomocą śrub i kołków rozporowych. Materiał Materiał Cena Euro / szt DN15 DN15 chrom-mat chrom-mat 39,2* * Ceny oznaczone gwiazdką są promocyjnymi cenami sprzedaży. Pozostałe ceny są cenami katalogowymi, dla których obowiazują standardowe warunki handlowe. PUZ Meibes Sp. z o.o., ul. Gronowska 8, Leszno PUZ Meibes Sp. z o.o., ul. Gronowska info@meibes.pl 8, Leszno info@meibes.pl Katalog obowiązuje do Obowiązuje do Podane ceny sprzedaży są cenami netto.
