Zawory czerpalne, zawory spustowe odpowietrzniki, korki

Transkrypt

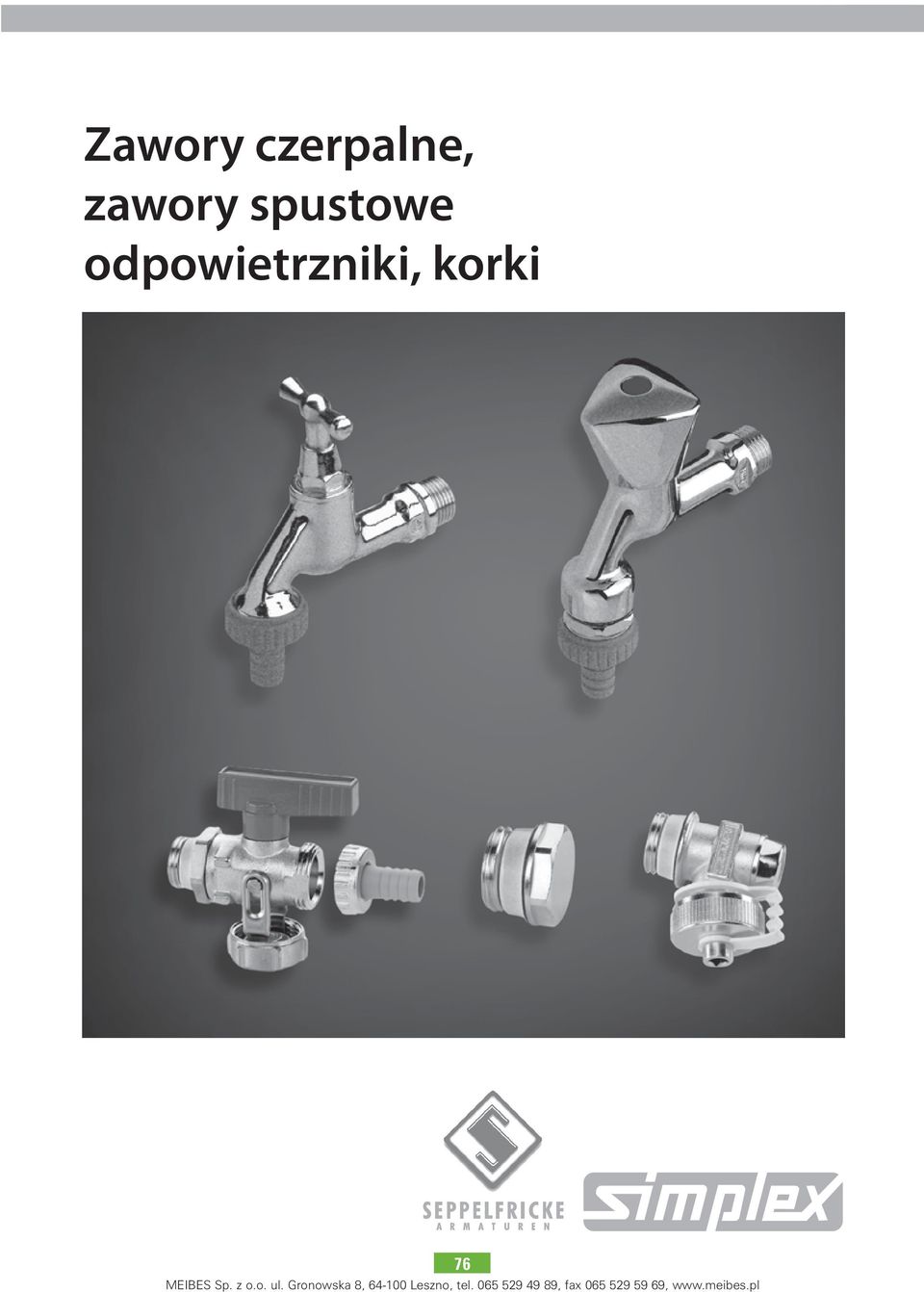

1 Zawory czerpalne, zawory spustowe odpowietrzniki, korki 76

2 Zawory czerpalne SEPP-Eis zawór czerpalny do montażu w ścianie budynku z zabezpieczeniem przeciw uszkodzeniu w przypadku zamarznięcia wody. Zawór przeznaczony do wody pitnej (dopuszczenie DVGW), maksymalna temperatura pracy 90 C, wyposażony w zawór zwrotny oraz zawór napowietrzający. Przeznaczony do montażu w ścianie o grubości mm. Zestaw montażowy składa się z: - rury do montażu w murze z izolacją termiczną, - zaworu czerpalnego (do montażu w ścianie zewnętrznej budynku) wyposażonego w zawór zwrotny, zawór napowietrzający i złączkę do węża, - kapy ochronnej TECTITE, - klucza (narzędzia) wielofunkcyjnego, - kompletu śrub i kołków rozporowych, - uszczelki do zaworu czerpalnego. z pokrętłem z gniazdem na klucz nasadowy 4-kątny 6,5 mm z zamknięciem na klucz patentowy W przypadku zamarzania woda zwiększa swoją objętość o około 10%. Przyrost objętości zostaje przejęty przez kompensator objętościowy zamontowany w ścianie budynku. Kompensator musi się znajdować w obszarze wolnym od zamarzania. Zamarznięcie wody w zaworze SEPP-Eis nie powoduje jego uszkodzenia, gdyż przyrost objętości jest przejmowany przez kompensator znajdujący się w dołączonej rurze. Technika montażu: - zamontować rurę z izolacją w murze, - nałożyć kapę ochronną TECTITE na czas trwania prac budowlanych, - po wykonaniu prac budowlanych obciąć rurę do wymaganej długości (pozostawić 27 mm wystającej rury poza krawędź muru), - nałożyć uszczelkę wraz z zaworem czerpalnym na rurę a następnie przytwierdzić do muru za pomocą śrub i kołków rozporowych. 77

3 Odpowietrzniki, korki, zawory spustowe Zakres zastosowania: Wodne instalacje grzewcze maks. ciśnienie 10 bar maks. temp. 110 C 130 C krótkotrwale Opis: Seria Standard wykonane z mosiądzu, uszczelnienie typu O-ring do uszczelnienia wielokrotnego. Seria Exclusive wykonane z mosiądzu, ze specjalnym opatentowanym uszczelnieniem gwintu do uszczelnienia wielokrotnego. Materiał: Obudowa Trzpień O-ring EPDM Opatentowane uszczelnienie EPDM Nasze doświadczenie potwierdziło że wszystko zależy od dobrego uszczelnienia. Skład materiału wysoka temperatura i długotrwała wytrzymałość są najważniejszymi elementami uszczelnień w systemach grzewczych. Uszczel nie nia SIM PLEX speł niają powyższe wymagania dzięki własnej specjalnej recepturze materiału. Ochrona uszczelnienia zwykłe uszczelnienia EPDM zmieniają swoje właściwości przy zwiększonych temperaturach i dlatego nie gwarantują dłu go trwa łej szczel no ści. Uszczel nie nia SIMPEX są odporne na wysokie temperatury dzięki peroxydacji mieszanki ma teria ło wej. Wulkanizacja uszczelnienia podczas procesu produkcji muszą zostać dokładnie zwulkanizowane. Dlatego też nasze uszczelnienia pro du ku je my sa mo dziel nie na no wo cze snych w pełni zautomatyzowanych maszynach. Twardość uszczelnienia twardość uszczelnienia SIMPLEX znajduje się w granicach 85 SHORE co sprawia, że jest ono twardsze od dostępnych na rynku uszczel nień pro du ko wa nych z ela stycz nych materiałów. Ochrona uszczelnienia specjalna biała powłoka ochraniająca powoduje, że uszczelnienia SIMPLEX są odporne na wszystkie mechaniczne uszko dze nia pod czas pracy. 78

4 Zawory spustowe KFE Zakres zastosowania: wodne instalacje grzew cze maks. ciśnienie 16 bar maks. temperatura 130 C Opis: Zawór kulowy KFE ze specjalnym opatentowanym uszczelnieniem gwintu. Masywne wykonanie. Me ta lo wa rączka z możliwo ścią zdemontowania. Chromowanakula o pełnym prze lo cie i uszczelnieniu te flo no wym. Kapa z uchwy tem mocującym wykonanym ze stali nie rdzew nej. Wykorzystywana również do za my ka nia i otwieraniazaworu. Nakrętka kontrująca pomocna przy ustalaniu pozycji zaworu. Trzpień zaworu z podwójnym uszczel nie niem O-ring. Materiał: Obudowa Kapa Mocowanie kapy stal nierdzewna Nypel Kula chromowany Trzpień Nakrętka kontrująca Nakrętka Rączka aluminium O-ring EPDM Opatentowane uszczelnienie EPDM Uszczelnienie kuli PTFE Wymiary: Zawór przelotowy Zawór długi przelotowy Zawór przedłużony kątowy Zawór kątowy 79

5 Rozety Rozeta ścienna Pojedyncza z tworzywa sztucznego z zamknięciem, biała RAL 9016 Rozmiar D H 12 mm mm /8-18 mm /2-22 mm /4-28 mm " Rozeta podwójna W wykonaniu wysokim, podwójna z tworzywa sztucznego, biała RAL 9016 x Rozstaw H L x B 72x37 77x37 82x37 87x37 Detal x Rozeta podwójna W wykonaniu płaskim, podwójna z two rzy wa sztucznego, biała RAL 9016 x Dzięki specjalnemu rozwiązaniu konstrukcyjnemu (poprzez odpowiednie docięcie patrz szcze gół x) rozeta może zostać zastosowana do rur o średnicy 10-20mm. 80
