1 Program funkcjonalno-użytkowy Nazwa zamówienia: Opracowanie koncepcji budowy/wykonania rozproszonej prosumenckiej instalacji elektryczno-energetycznej instalacji kolektorów słonecznych i paneli fotowoltaicznych na obiektach użyteczności publicznej na terenie miasta Ustroń. Adres inwestycji: Pijalnia Wód w Parku Zdrojowym ul. Sanatoryjna Ustroń Inwestor: Miasto Ustroń, ul. Rynek 1, Ustroń Wg Wspólnego Słownika Zamówień CPV: Usługi inżynierskie w zakresie projektowania Słoneczne moduły fotoelektryczne Zbiorniki, rezerwuary, pojemniki i zbiorniki ciśnieniowe Opracował: POLITECHNIKA ŚLĄSKA ul. Akademicka 2A, Gliwice SOLARPOL POLSKIE CENTRUM ENERGII ODNAWIALNEJ SUŁKOWICE, UL. 1 MAJA 138 EUROKON Sp. z o.o Warszawa, ul. Płowieckiej 105/107 Spis treści 1

2 I. OGÓLNY OPIS PRZEDMIOTU ZAMÓWIENIA Charakterystyczne parametry określające wielkość obiektu i zakres zamówienia Lokalizacja inwestycji Przedmiot opracowania Cel opracowania Zakres zamówienia Uwarunkowania wykonania przedmiotu zamówienia Szczegółowy zakres dokumentacji projektowej wymaganej od wykonawcy w ramach umowy 4 3. Właściwości funkcjonalno-użytkowe Opis stanu istniejącego Wskaźniki powierzchniowe i kubaturowe Opis stanu docelowego:... 7 II. OPIS WYMAGAŃ ZAMAWIAJĄCEGO W STOSUNKU DO PRZEDMIOTU ZAMÓWIENIA Uzyskanie niezbędnych ekspertyz, uzgodnień, warunków i map Wykonanie dokumentacji projektowej Wymagania dotyczące materiałów budowlanych i urządzeń III. CZĘŚĆ INFORMACYJNA Przepisy prawne i normy związane z projektem i wykonaniem robót budowlanych

3 I. OGÓLNY OPIS PRZEDMIOTU ZAMÓWIENIA 1. Charakterystyczne parametry określające wielkość obiektu i zakres zamówienia 1.1 Lokalizacja inwestycji Inwestycja zlokalizowana będzie w mieście Ustroń, Gminie Ustroń, powiecie cieszyńskim, województwo śląskie. Adres inwestycji: Pijalnia Wód w Parku Zdrojowym ul. Sanatoryjna Ustroń Przedmiotowy obiekt wybudowany w roku 2011, jest obiektem usługowym o powierzchni użytkowej 206,3 m 2, kubaturze 1455 m 3. Stałych użytkowników/pracowników obiektu jest 2 osoby. Budynek pijalni to obiekt wolnostojący, przykrycie dachem jednospadowym o kątach nachylenia 7 oraz 14,6. Dach pokryty blachą płaską tytanowo-cynkową, w części dach przeszklony na konstrukcji aluminiowej. 1.2 Przedmiot opracowania Przedmiotem opracowania jest Program Funkcjonalno-Użytkowy dla prac projektowych polegających na montażu urządzeń i instalacji fotowoltaicznych w terenie na działce przynależącej do obiektu. Instalacja solarnych obejmuje: - panele fotowoltaiczne montowane w terenie szt., 225,4 m 2 W poniższej tabeli został przedstawiony zakres oraz rozmiar przewidzianych instalacji na poszczególnych obiektach. INSTALACJA KOLEKTORÓW SŁONECZNYCH INSTALACJA FOTOWOLTAICZNA Obiekt Pijalnia Wód Ilość kol. [szt.] Powierzchnia kolektorów [m2] miejsce montażu instalacja scentralizowana c.w.u Ilość paneli [szt] powierzchnia paneli [m2] Moc [kwp] miejsce montażu Ze względów ekonomicznych oraz zbyt niskiego zużycia ciepłej wody użytkowej, instalacja solarna nie ma zastosowania ,4 35 teren 1.3 Cel opracowania Program funkcjonalno-użytkowy został sporządzony zgodnie z rozporządzeniem Ministra Infrastruktury z dnia 2 września 2004 r. W sprawie szczegółowego zakresu i formy dokumentacji 3

4 przetargowej, specyfikacji technicznych wykonania i odbioru robót oraz programu funkcjonalnoużytkowego" Dz. U. nr 202 /2004 r. poz Program służy ustaleniu planowanych kosztów prac projektowych i robót budowlanych, daje wytyczne do sporządzenia dokumentacji projektowej oraz stanowi podstawę do sporządzenia ofert przez Wykonawców. 1.4 Zakres zamówienia Przedmiot zamówienia obejmuje Wykonanie kompletnej dokumentacji technicznej instalacji fotowoltaicznej na podstawie koncepcji uzgodnionej z Zamawiającym pn. Opracowanie koncepcji budowy/wykonania rozproszonej prosumenckiej instalacji elektryczno-energetycznej instalacji kolektorów słonecznych i paneli fotowoltaicznych na obiektach użyteczności publicznej na terenie miasta Ustroń. 2. Uwarunkowania wykonania przedmiotu zamówienia 2.1 Szczegółowy zakres dokumentacji projektowej wymaganej od wykonawcy w ramach umowy Projekt Budowlano-wykonawczy w zakresie niezbędnym do uzyskania Pozwolenia na budowę" Dokumentacja techniczna winna zawierać: sporządzenie niezbędnych inwentaryzacji sporządzenie ekspertyz opinii geologicznej, uzyskanie map, warunków przyłączenia uzgodnień ZUDP itp. w przypadku konieczności ich uzyskania wykonanie projektu budowlano-wykonawczego instalacji fotowoltaicznej do celów zmniejszenia zapotrzebowania obiektu na energię elektryczną. W dokumentacji technicznej należy uwzględnić projekt rozproszonego systemu monitorowania źródeł energii wykonanie projektu konstrukcji wsporczej w terenie dla modułów fotowoltaicznych, w tym: detale i szczegóły konstrukcyjne wykonanie projektu elektrycznego oraz AKPiA zapewniającego prawidłowe działanie układu oraz monitorowanie i archiwizację danych wraz z ewentualną zmianą istniejącego układu pomiarowo rozliczeniowego i korektę przyłącza. wykonanie Specyfikacji Technicznej Wykonania i Odbioru Robót dla wszystkich opracowań projektowych, w układzie poszczególnych robót branżowych. uzyskanie wszelkich niezbędnych uzgodnień i pozwoleń. opracowanie przedmiarów robót opracowanie kosztorysu inwestorskiego określenie wartości kosztorysowej inwestycji 4

5 Ogólne wytyczne dla dokumentacji projektowej: Dokumentacja projektowa powinna być opracowana zgodnie z obowiązującymi normami i przepisami techniczno - budowlanymi oraz obowiązującym prawem, Dokumentacja projektowa winna zawierać wszelkie wymagane uzgodnienia wymagane przepisami obowiązującego prawa. Skala dokumentacji powinna umożliwiać jednoznaczne odczytanie dyspozycji graficznych i opisowych na rysunku. Całość dokumentacji technicznej należy przekazać w formie elektronicznej i graficznej. Całość uzgodnień związanych z zatwierdzeniem projektu, uzyskaniem pozwolenia na budowę i pozwolenia na użytkowanie obiektu jest po stronie Wykonawcy Rozwiązania techniczno - materiałowe w dokumentacji projektowej winny być uzgodnione i zaakceptowane przez upoważnionych przedstawicieli wyznaczonych przez Zamawiającego na etapie projektowania. Dokumentacja projektowa winna uwzględnić wymagania Prawa zamówień publicznych odnośnie zakazu opisywania przedmiotu zamówienia z podaniem nazw własnych czy wskazaniem konkretnych produktów, 3. Właściwości funkcjonalno-użytkowe 3.1 Opis stanu istniejącego Przedmiotowy obiekt wybudowany w roku 2011, jest obiektem usługowym o powierzchni użytkowej 206,3 m 2, kubaturze 1455 m 3. Stałych użytkowników/pracowników obiektu jest 2 osoby. Budynek pijalni to obiekt wolnostojący, przykrycie dachem jednospadowym o kątach nachylenia 7 oraz 14,6. Dach pokryty blachą płaską tytanowo-cynkową, w części dach przeszklony na konstrukcji aluminiowej. Instalacja elektryczna Obiekt zasilany z istniejącej sieci napowietrznej niskiego napięcia. Na terenie obiektu znajdują się trzy rozdzielnice: rozdzielnica główna RG wraz z włącznikiem głównym pożarowym, tablica sterowania oświetleniem wewnętrznym TO-3, rozdzielnica R1, tablica sterowania oświetleniem zewnętrznym T02 (sterowanie zegarem astronomicznym). Obiekt rozliczany jest zgodnie z taryfą C21, moc umowa 87 kw. Instalacja cieplna Pomieszczenia budynku pijalni ogrzewane są poprzez instalację wentylacji mechanicznej, ogrzewanie nawiewowe. Instalacja zasilana jest z centrali klimatyzacyjnych z nagrzewnicami elektrycznymi. Centrala wentylacyjna wyposażona jest w agregat klimatyzacyjny (pompa ciepła typu powietrze-powietrze). Ciepła woda użytkowa w obiekcie przygotowywana jest przez 5 term elektrycznych zlokalizowanych przy punktach poboru ciepłej wody. 5

6 3.2 Wskaźniki powierzchniowe i kubaturowe Wskaźniki powierzchniowe i kubaturowe w projektowaniu odzwierciedlają zużycie materiałów budowlanych dla projektowanych konstrukcji. Odniesienie się do wskaźników powierzchniowych i kubaturowych stanowi pośrednią ocenę ekonomiczną istniejących lub projektowanych budynków. Analiza tych wskaźników pozwala stwierdzić: Czy zużyte materiały w celach projektowych są wykorzystane w ilościach odpowiednich. Czy nakłady na roboty budowlane i materiały zostały właściwie wykorzystane. nakładach na obudowę i eksploatację systemów grzewczych i klimatyzacyjnych. Powierzchnie użytkowe poszczególnych pomieszczeń wraz z określeniem ich funkcji Powierzchnia użytkowa jest to część powierzchni kondygnacji netto, która odpowiada celom i przeznaczeniu budynku. Powierzchnia użytkowa określana jest oddzielnie dla każdej kondygnacji. Rozróżnia się powierzchnie: Kondygnacji, które są zamknięte i przykryte ze wszystkich stron. Kondygnacji, które nie są zamknięte ze wszystkich stron do ich pełnej wysokości i które są przykryte, na przykład loggie. Kondygnacji, które są ograniczone elementami budowlanymi (np. balustradami, osłonami zabezpieczającymi, poręczami) lecz nie są przykryte, na przykład balkony. Powierzchnie użytkowe klasyfikowane są zgodnie z celem i przeznaczeniem budynków, dla których są one wznoszone. Dzieli się je zwykle na powierzchnie użytkowe podstawowe i powierzchnie użytkowe pomocnicze. Klasyfikacja podstawowych i pomocniczych powierzchni użytkowych jest zależna od przeznaczenia budynku. W opisywanym programie funkcjonalno-użytkowym wskaźnik ten do określania jest nie istotny, bowiem realizacja inwestycji nie przyczynia się do zmiany tego wskaźnika w istniejących budynkach. Wskaźniki powierzchniowo-kubaturowe, w tym wskaźnik określający udział powierzchni ruchu w powierzchni netto Dla istniejących budynków przyjmuje się następujące wskaźniki powierzchniowokubaturowe: Wskaźniki powierzchniowe (pomiary i obliczenia): Powierzchnia zabudowy. Powierzchnia całkowita kondygnacji. Powierzchnia wewnętrzna kondygnacji. Powierzchnia kondygnacji netto. Powierzchnia konstrukcji. Powierzchnia użytkowa. 6

7 a) Powierzchnia użytkowa podstawowa. b) Powierzchnia użytkowa pomocnicza. Powierzchnia obudowy budynku. a) Powierzchnia posadowienia budynku (powierzchnia fundamentów). b) Powierzchnia ścian zewnętrznych poniżej poziomu terenu. c) Powierzchnia ścian zewnętrznych powyżej poziomu terenu. d) Powierzchnia dachu. Wskaźniki kubaturowe (pomiary i obliczenia): Kubatura brutto. a) Kubatura brutto budynków lub części budynków zamkniętych i przykrytych ze wszystkich stron. b) Kubatura brutto budynków lub części budynków, które nie są zamknięte ze wszystkich stron na całej wysokości, lecz są przykryte. c) Kubatura brutto budynków lub części budynków, które są ograniczone elementami budowli, lecz które nie są przykryte. Kubatura netto. d) Kubatura netto kondygnacji pełnych. e) Kubatura netto kondygnacji poniżej poziomu terenu. f) Kubatura netto kondygnacji niepełnych. Kubatura netto nad powierzchnią wewnętrzną kondygnacji. Kubatura netto nad powierzchnią użytkową. Kubatura netto nad powierzchnią usługową. Kubatura netto nad powierzchnią ruchu. W opisywanym programie funkcjonalno-użytkowym wskazane powyżej powierzchnie i wskaźniki powierzchniowo-kubaturowe nie są istotne, bowiem realizacja inwestycji nie przyczynia się do zmiany tych wskaźników w istniejących budynkach lub zmiana nie powinna przekroczyć 10%. Inne powierzchnie, jeśli nie są pochodną powierzchni użytkowej opisanych wcześniej wskaźników W opisywanym programie funkcjonalno-użytkowym inne powierzchnie i wskaźniki nie są istotne. 3.3 Opis stanu docelowego: Przewiduje się wykonanie instalacji modułów fotowoltaicznych wraz z konstrukcją wsporczą oraz osprzętem na działce przynależącej do obiektu Pijalni Wód. Nominalna moc elektryczna instalacji fotowoltaicznej winna być nie mniejsza niż 35 kwpeak. System fotowoltaiczny będzie wspomagał wewnętrzną instalację elektryczną obiektu, będzie to system typu on grid, system będzie wyposażony w automatykę odcinającą zabezpieczającą przed oddawaniem energii do sieci. 7

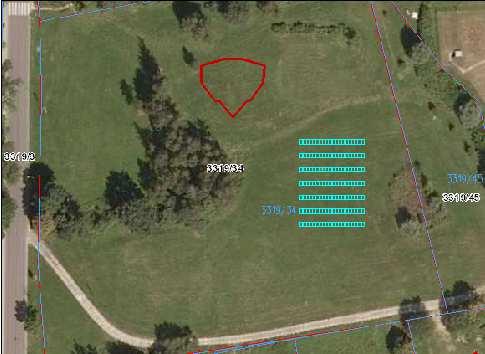

8 Poniższy rysunek przedstawia wstępny dobór ilości modułów fotowoltaicznych wraz z wstępnym rozmieszczeniem. Rysunek 1 Rozmieszczenie modułów fotowoltaicznych 8

9 II. OPIS WYMAGAŃ ZAMAWIAJĄCEGO W STOSUNKU DO PRZEDMIOTU ZAMÓWIENIA 4. Uzyskanie niezbędnych ekspertyz, uzgodnień, warunków i map. W celu prawidłowego wykonania dokumentacji projektowej instalacji fotowoltaicznej i solarnej, oraz uzyskania niezbędnych pozwoleń na wykonanie w.w. instalacji, należy sporządzić wszelkie niezbędne i wymagane prawem mapy, inwentaryzacje, ekspertyzy oraz uzyskać wymagane prawem warunki i uzgodnienia. 5. Wykonanie dokumentacji projektowej Dokumentacja powinna zawierać: Projekt technologiczny instalacji stałoprądowej modułów PV o mocy nominalnej 35 kw. Uzysk energii z instalacji na wykorzystanie własne, bez możliwości oddawania do sieci. Ponadto dokumentacja ta powinna zawierać dobór odpowiednich zabezpieczeń i przekrojów przewodów oraz przetwornic / inwerterów w celu zapewnienia maksymalnej sprawności i niezawodności całego układu. Przy założeniu symulacyjnego umiejscowienia inwestycji z zestawieniem konkretnych urządzeń instalacja powinna wykazywać się roczną generacją energii nie mniejszą niż: kwh Projekt technologiczny instalacji zmienno-prądowej. Projekt ten winien zawierać trasy kablowe, odpowiednie zabezpieczenia, sposób wpięcia w lokalną instalację elektryczną oraz opomiarowanie niezbędne do monitorowania i archiwizowania parametrów działania poszczególnych sekcji instalacji. W tym zakresie należy uwzględnić również wszelkie przeróbki oraz modernizację istniejącej instalacji oraz ewentualne wymagania Zakładu Energetycznego. Podstawowym założeniem jest produkcja energii na potrzeby własne obiektu. Wykonanie projektu monitoring zużycia energii Do monitoringu zużycia energii elektrycznej czy cieplnej (w zależności od przyjętego rozwiązania) należy przewidzieć komputerowy system monitorowania zużycia energii. Zadaniem systemu monitorowania zużycia energii będzie zbieranie informacji o parametrach energii wyprodukowanej oraz zbieranie informacji o parametrach energii zużywanej. System powinien umożliwiać zobrazowanie monitorowanych parametrów. System powinien posiadać możliwość tworzenie i generacji rożnego typu wykresów, raportów i tabel z wszystkich danych zapisanych do bazy danych. Zestaw tych narzędzi ma posłużyć w analizie energooszczędności i zużycia mediów. W zależności od przyjętego rozwiązania opartego na Systemie fotowoltaicznym lub Systemie grzewczym kolektorów słonecznych, należy instalacje wewnątrz budynkowe uzupełnić o stosowne liczniki energii elektrycznej czy energii cieplnej. Liczniki powinny być wyposażone w interfejs komunikacyjny ModBus. Liczniki powinny być wpięte do istniejącej sieli LAN. Przy braku możliwości należy przewidzieć wykonanie okablowania LAN, ewentualnie należy przewidzieć komunikacje po GPRS-ie. Projekt rozproszonego systemu monitorowania źródeł energii Centralny System Telemetryczny instalacji kolektorów słonecznych i paneli fotowoltaicznych 9

10 (CST) powinien realizować koncepcję systemu rozproszonego składającego się z modułów komunikacyjnych oraz serwera centralnego, na którym rezydować będzie wspólna baza danych zwana Centralną Bazą Danych (CBD). Architektura CST powinna być zrealizowana w trybie Klient - Serwer - Baza danych. CST powinien umożliwiać współpracę z następującymi bazami danych: Oracle, MS SQL oraz PostreSQL. System Telemetryczny powinien posiadać graficzny interfejs użytkownika umożliwiający wielopoziomową (wielowarstwową) prezentację monitorowanych parametrów w strukturze drzewiastej, z możliwością łatwego dostępu do różnych poziomów (warstw) na jednym schemacie. Minimalna ilość warstw schematu powinna wynosić minimum 10. W zależności od użytego powiększenia/pomniejszenia kolejne warstwy powinny pojawiać się dynamicznie. Wykonanie funkcji zoom powinno odbywać się poprzez zaznaczenie interesującego fragmentu wizualizowanego schematu lub użycie kółka (scroll) myszy lub użycie dedykowanych elementów w aplikacji. System powinien umożliwiać tworzenie nowych schematów graficznych, a na nich, wartości liczbowych w postaci wektorowej z możliwością ich skalowania oraz reprezentowane poprzez: znaki alfanumeryczne, wskaźniki graficzne (np. bargraf, wskaźnik kołowy), wykresy graficzne (w takich konfiguracjach jak: liniowe, punktowe, słupkowe), animacje elementów graficznych ( w zależności od stanu), dynamiczne tabele danych. System Telemetryczny powinien posiadać możliwość równoczesnego otwarcia co najmniej 4 schematów (ekranów graficznych) z możliwością ich podziału w pionie lub w poziomie w celu poprawnego wyświetlenia w układzie dwumonitorowym. Graficzny interfejs użytkownika powinien pozwalać na konfigurowanie i monitorowanie pracy modułów aplikacji (takich jak: moduł komunikacyjny, serwer aplikacji, konsole wizualizacyjne) i komponentów wchodzących w skład dostarczanego modułu (np. powiadomienia SMS/ ). Wszystkie alarmy i zdarzenia przychodzące z monitorowanych obiektów powinny być wizualizowane w dedykowanym module w postaci listy rekordów. Moduł powinien zapewniać funkcjonalny podział alarmów i zdarzeń na: pochodzące z przekroczeń progów ustawionych na poszczególnych parametrach, pochodzące z awarii. Pojedynczy rekord alarmu/zdarzenia powinien składać się minimum z następujących atrybutów: identyfikator obiektu, z którego pochodzi alarm/zdarzenie Stempel czasowy alarmu/zdarzenia (rok-miesiąc-dzień) Opis słowny alarmu/zdarzenia Status alarmu/zdarzenia odpowiadający jego priorytetowi, np.: zielony alarm, zdarzenie normalne System Telemetryczny powinien w prosty sposób (na zasadzie profili tudzież typów urządzeń) 10

11 umożliwić rozbudowę systemu o nowe obiekty pomiarowe. System Telemetryczny powinien zapewniać możliwość komunikacji z obiektami technologicznymi wykorzystując następujące łącza transmisyjne: TCP IP UDP PSTN (modem PSTN), łącze GSM, transmisję GPRS, komunikaty SMS, łącze radiowe, LAN/WAN, łącze szeregowe: RS232, RS485; oraz obsługiwać następujące protokoły komunikacyjne: Modbus TCP/RTU/ASCII, M-BUS, SNMP. W Systemie Telemetrycznym powinna istnieć możliwość wyliczeń tj. wykonania wszystkich podstawowych operacji arytmetycznych na wartościach odczytywanych z mierników (w tym wyliczanie wskaźników i skuteczności) oraz możliwość tworzenia raportów i analiz (możliwość obliczania minimów, średnich, maksimów godzinowych, dobowych i miesięcznych z zadanego okresu). Raporty muszą posiadać możliwość wydruku oraz eksportu danych do pliku XLS lub ODS. Dostęp do danych pomiarowych oraz alarmów powinien być również (poza dedykowaną aplikacją kliencką) dostępny przez przeglądarkę WWW. Projekt konstrukcji nośnej modułów PV Opracowanie to winno zostać poprzedzone opinią geotechniczną wykonaną dla terenu na którym projektuje się rozmieszczenie modułów. Konstrukcja powinna być wykonana z niekorodujących materiałów i umożliwiać pracę modułów w optymalnym położeniu względem kierunków świata i kątem pochylenia. Poszczególne szeregi nie mogą się wzajemnie zacieniać. Wraz z projektem konstrukcji należy zaprojektować instalację odgromowo uziemiającą. Specyfikacje Techniczne Wykonania i Odbioru Robót Dla każdej z branż należy sporządzić Specyfikację Techniczną Wykonania i Odbioru Robót. Uzyskanie niezbędnych uzgodnień i pozwoleń Na podstawie opracowanej dokumentacji projektowej, po wykonaniu niezbędnych ekspertyz oraz zatwierdzeniu projektu przez Inwestora należy uzyskać wszelkie opisane prawem pozwolenia w celu przeprowadzenia prac montażowych instalacji modułów PV w zakresie zgodnym z dokumentacją. Projekt w wersji papierowej 5 egzemplarzy, w wersji elektronicznej w formacie PDF 1 egzemplarz 11

12 6. Wymagania dotyczące materiałów budowlanych i urządzeń Wszystkie materiały, wyroby i urządzenia przeznaczone do wykorzystania w ramach prowadzonej inwestycji będą fabrycznie nowe, wolne od wad fabrycznych, posiadające odpowiednie atesty, deklaracje zgodności. Uwzględnia się możliwość zastosowania urządzeń równoważnych. Ponadto w stosunku do kluczowych materiałów wprowadza się następujące wymagania minimalne: Generator, moduł PV Instalacja składać się będzie z modułów fotowoltaicznych mono lub polikrystalicznych o mocy szczytowej 250 Wp. Parametry pojedynczego modułu w warunkach STC (standardowe warunki testu: natężenie nasłonecznienia 1000W/m2, temperatura ogniwa 25st C i liczba masowa atmosfery AM 1,5) potwierdzone w sprawozdaniu z badań wykonanym przez niezależną od Producenta jednostkę. Minimalne parametry generatora w warunkach STC przedstawia poniższa tabela: Parametr Moc znamionowa Pmax Vmp Imp Voc min. 150 Wp/m2 30,31 V 8,25 A 37,50 V Isc 8,75A sprawność Min. 15,3 % Temperaturowy współczynnik mocy nie mniejszy niż -0,41%/ C- moduły pv o temperaturowym współczynniku mocy z przedziału od (-0,41 do 0)%/C Tolerancja mocy: 0/+3%- wartość minimalna, dopuszcza się moduły pv o tolerancji mocy dodatniej +3% i więcej. Stopień obciążalności mechanicznej: śniegiem min 5400 Pa, wiatrem/zasysania wiatru min 2400 Pa. Odporność na gradobicie nie mniejsza niż: gradziny o średnicy 55 mm z prędkością 32 m/s - warunek uważa się za spełniony jeśli potwierdzony zostanie dla co najmniej jednego panelu z typoszeregu. W tym zakresie wystarczające będzie potwierdzenie przez Producenta paneli PV ww. odporności oświadczeniem. Certyfikat zgodności z IEC i IEC lub normami równoważnymi Gwarancja wydajności producenta nie mniej niż: -10 lat: 90%; -25 lat: 80%. Dodatkowe wymagania: moduły muszą posiadać zabudowane minimum 3 diody obejściowe gwarantujące wysoką efektywność również przy częściowym zacienieniu. Przetwornice Urządzeniem odpowiedzialnym za współpracę z generatorami będzie beztransformatorowy falownik trójfazowy o mocy dobranej do mocy instalacji, który wyposażony zostanie w wyłączniki 12

13 mocy DC oraz wbudowane zabezpieczenie przeciwprzepięciowe DC typu II. Inwerter powinien umożliwiać komunikację w celu centralnego monitoringu pracy wszystkich przetwornic. III. CZĘŚĆ INFORMACYJNA 7. Przepisy prawne i normy związane z projektem i wykonaniem robót budowlanych Całość robót powinna być wykonana zgodnie z Polskimi Normami lub odpowiadającymi im normami europejskimi i zgodnie z polskimi warunkami technicznymi wykonania i odbioru robót. Jeśli dla określonych robót nie istnieją odpowiednie Polskie Normy, zastosowanie będą miały uznane i będące w użyciu normy i standardy europejskie (EN). Przepisy prawne: Ustawa z dnia 7 lipca 1994 r. Prawo budowlane (Dz.U z 2003 r. nr 207 poz z późn. zm.) Rozporządzenie Ministra Infrastruktury z dnia 12 kwietnia 2002 r. w sprawie warunków technicznych jakim powinny odpowiadać budynki i ich usytuowanie (Dz. U. z 2002 r. nr 75, poz. 690 z późn. zm.) Ustawa z dnia 10 kwietnia 1997 r. Prawo energetyczne (Dz. U 2003 nr 153 poz z późn. zm.) Rozporządzenia Ministra Infrastruktury z dnia 3 lipca 2003 r. w sprawie szczegółowego zakresu i formy projektu budowlanego (Dz. U. z 2003 r. nr 120, poz. 1133) Rozporządzenia Ministra Infrastruktury z dnia 2 września 2004 r. w sprawie szczegółowego zakresu i formy dokumentacji projektowej, specyfikacji technicznych wykonania i odbioru robót budowlanych oraz programu funkcjonalno - użytkowego. (Dz. U. z 2004 r. nr 202, poz z późn. zm.) 13
