1 The reliable brand! KLASA Jednowałowy rozdrabniacz do surowców wtórnych 2 LETNIA GWARANCJA NIEZAWODNOŚCI QR800 QR1000 QR1200 QR1400 QR1700 QR2100 1

2 BEZPROBLEMOWE ROZDRABNIANIE SUROWCÓW WTÓRNYCH QR to nowa generacja niezawodnych, uniwersalnych i wydajnych rozdrabniaczy jednowałowych z 2 letnią gwarancją niezawodności*. Produkty z tej serii przeznaczone są głównie do bezproblemowego rozdrabniania surowców wtórnych. Użytkownicy urządzeń serii QR z pewnością unikną nieplanowanych przestojów, gdyż maszyny te wykonują pracę do której zostały stworzone niezawodnie rozdrabniają. Seria QR powstawała na przestrzeni dwóch lat przy współpracy z użytkownikami z sektora przemysłowego i handlowego. Współpraca ta zaowocowała stworzeniem nowej serii rozdrabniaczy jednowałowych spełniających wszelkie oczekiwania. Oprócz solidnego, uniwersalnego mechanizmu tnącego, niezniszczalnej konstrukcji i zastosowania niezawodnej, całkowicie bezobsługowej technologii docisku, najważniejszą zaletą technologiczną tego produktu jest wytrzymały układ napędowy wyposażony w sprzęgło bezpieczeństwa. W odróżnieniu od standardowych urządzeń, maszyny serii QR nie wymagają zastosowania czopu wału, ponieważ przekładnie są zintegrowane z rotorem, efektem czego jest znaczące zmniejszenie liczby napraw. Kolejną wyróżniającą się cechą technologiczną jest wielofunkcyjna klapa umożliwiająca szybki i łatwy dostęp do komory tnącej w celu efektywnego opróżniania leja i usuwania ciał obcych. Ponadto, docisk może być czyszczony w ergonomicznej i bezpiecznej pozycji. Prosta obsługa jest możliwa dzięki dotykowemu ekranowi o wysokiej rozdzielczości, inteligentnemu systemowi sterowania dociskiem, długim okresom między przeglądami, a także szybkiemu i bezpiecznemu dostępowi do wszystkich podzespołów maszyny. Wszystkie te czynniki razem sprawiają, że eksploatacja i konserwacja tych urządzeń jest prostsza niż kiedykolwiek. UNTHA GWARANCJA NIEZAWODNOŚCI UNTHA jest pewna niezawodności klasy QR i udziela, dla wszystkich maszyn, 24 miesięcznej gwarancji lub motogodzin (licząc od dnia dostawy), w zależności od tego co nastąpi pierwsze. OBSZARY ZASTOSOWANIA Seria QR jest szczególnie zalecana do przetwarzania wszystkich rodzajów tworzyw sztucznych, niezależnie od ich kształtu, stanu czy właściwości materiału, w tym folii, zlepów, profili, włókien, taśm, elementów wydrążonych, odpadów poużytkowych i poprodukcyjnych, materiałów kompozytowych, dokumentów i danych, papieru i tektury, drewna odpadowego, palet i wielu innych. *) Lub 4000 h, w zależności od tego co nastąpi pierwsze 2

3 KORZYŚCI DLA KLIENTA: Wyjątkowa niezawodność Maksymalna dostępność Wysoka wydajność Wyjątkowa uniwersalność Łatwa konserwacja Wysokiej jakości frakcja końcowa 3

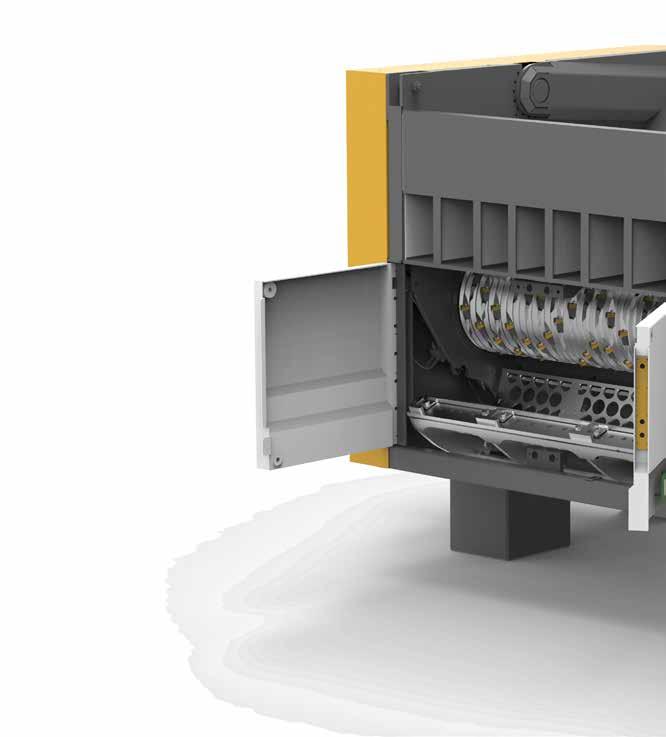

4 CECHY JAKOŚCI Efektywny system tnący Różnorodne rotory (gładkie, profilowane) mają dużą średnicę i są wyposażone w przykręcane uchwyty noży. Regulowane noże kontrujące główne oraz pomocnicze mogą być obrócone do 4 razy. Wymienne segmenty sita Hydraulicznie opuszczane sito gwarantuje doskonały dostęp do czyszczenia oraz wymiany poszczególnych jego segmentów. Ten wygodny układ sita zapewnia łatwą i szybką wymianę elementów. Ponadto, każdy z segmentów jest dwukierunkowo wymienny. Wytrzymały korpus maszyny Kompaktowa budowa pozwala na oszczędność miejsca i łątwą integrację z resztą instalacji. Ergonomiczny zasyp zapewnia maksymalną elastyczność ładowania. Duża komora tnąca zwiększa bezpieczeństwo procesu rozdrabniania i minimalizuje ryzyko zawieszania sie materiału. Symbolobraz QR1700: Poszczególne typy maszyn mogą różnić się pod względem wzornictwa i wykończenia 4

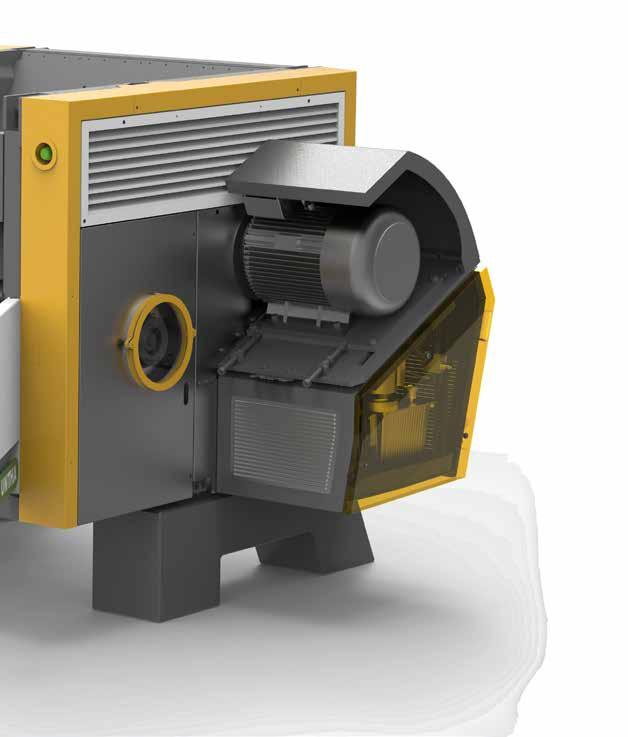

5 Bezobsługowy system docisku Precyzyjnie dopasowany wewnętrzny system docisku nie wymaga konserwacji i zapobiega wydostawaniu się materiału spod rotora. Profilowana podłoga uniemożliwia blokowanie się docisku i ułatwia przetwarzanie materiałów cienkościennych. Elektryczny układ napędowy z zabezpieczeniem Niezawodne sprzęgło bezpieczeństwa chroni układ tnący i napędowy. Dzięki zintegrowanej przekładni planetarnej, nie ma konieczności zastosowania czopu wału. Okno serwisowe umożliwia bezpośredni i szybki dostęp do sprzęgła bezpieczeństwa. Wyjątkowa łatwość eksploatacji i konserwacji Wielofunkcyjna klapa hydrauliczna zapewnia łatwy i szybki dostęp do komory tnącej (więcej informacji na stronie 6). Zintegrowany panel sterowania do wielofunkcyjnej klapy i korpusu sita zapewnia dobrą widoczność obszaru zagrożenia i ułatwia pracę. Do wszystkich elementów ruchomych oraz części zużywalnych umożliwiono szybki i bezpieczny dostęp, zapewniając długie okresy między przeglądami. 5

6 OPCJE INDYWIDUALNE UNTHA Lifetime Support: gwarantuje maksymalną dostępność przez cały okres użytkowania maszyny. WIELOFUNKCYJNA KLAPA HYDRAULICZNA Sterowana hydraulicznie innowacyjna klapa serwisowa zapewnia łatwy i szybki dostęp do układu tnącego. Przetwornica częstotliwości: zapewnia optymalną wydajność maszyny i krótkie szczyty prądu podczas rozruchu i rewersów. Wskaźnik statusu pracy: dla szybkiej prezentacji i kontroli stanu pracy urządzenia. Elastyczne aktualizacje sterownika: możliwość modyfikacji systemu sterowania zgodnie z wymaganiami klienta. Różnorodne sita: dostosowane do specyfiki rozdrabniania konkretnego materiału. Dwa rodzaje rotorów (gładki i profilowany): skuteczne rozdrabnianie różnych materiałów. POZYCJA KONTROLI I KONSERWACJI POZYCJA CZYSZCZENIA Chłodzenie rotora: zapewnia niezawodne rozdrabnianie materiałów o wyjątkowo niskiej temperaturze topnienia. Zdalna pomoc: szybka diagnostyka usterek, rozwiązywanie problemów i optymalizacja urządzenia. Pakiety UNTHA Carefree (złoty, srebrny, brązowy): pewność, że maszyny są sprawne technicznie i gotowe do pracy w każdej chwili. Automatyczny system centralnego smarowania: smar stale dociera do wszystkich istotnych punktów smarowania, dzięki temu są one mniej podatne na zużycie. Pozycja kontroli i konserwacji umożliwia łatwą, jak również efektywną wymianę obracalnych noży i listew tnących oraz usuwania ciał obcych. Pozycja czyszczenia gwarantuje szybkość. Ponadto wielofunkcyjna klapa umożliwia skuteczne opróżnianie leja zasypowego oraz czyszczenie docisku w wygodnej i bezpiecznej pozycji ciała. 6

7 KLASA Jednowałowy system rozdrabniający DANE TECHNICZNE QR800 QR1000 QR1200 QR1400 QR1700 QR2100 Moc napędu kw 22/30 22/30/37/45 37/45/55 45/55 55/75/90/110*/150* 90/110*/150*/180* Długość rotora Ø rotora Prędkość obrotowa rotora obr./min Standard = 97 (opcjonalnie ) Otwór załadowczy 800 x x x x x x 2100 Moc hydrauliczna kw 1,1 2,2 2,2 2,2 4 4 Ø sita Wymiary noży (opcjonalnie 60) 40 (opcjonalnie 60) Waga** kg WYMIARY A B C QR800 - QR1400 QR QR2100 QR QR1000 QR1200 QR Wysokość (C) Wysokość (C) QR QR1700 (napęd po obu stronach) QR Długość (A) Szerokość (B) Długość (A) Szerokość (B) QR2100 (napęd po obu stronach) Wymiary w. *) Napęd dwustronny **) Przy najniższej mocy napędu 7
