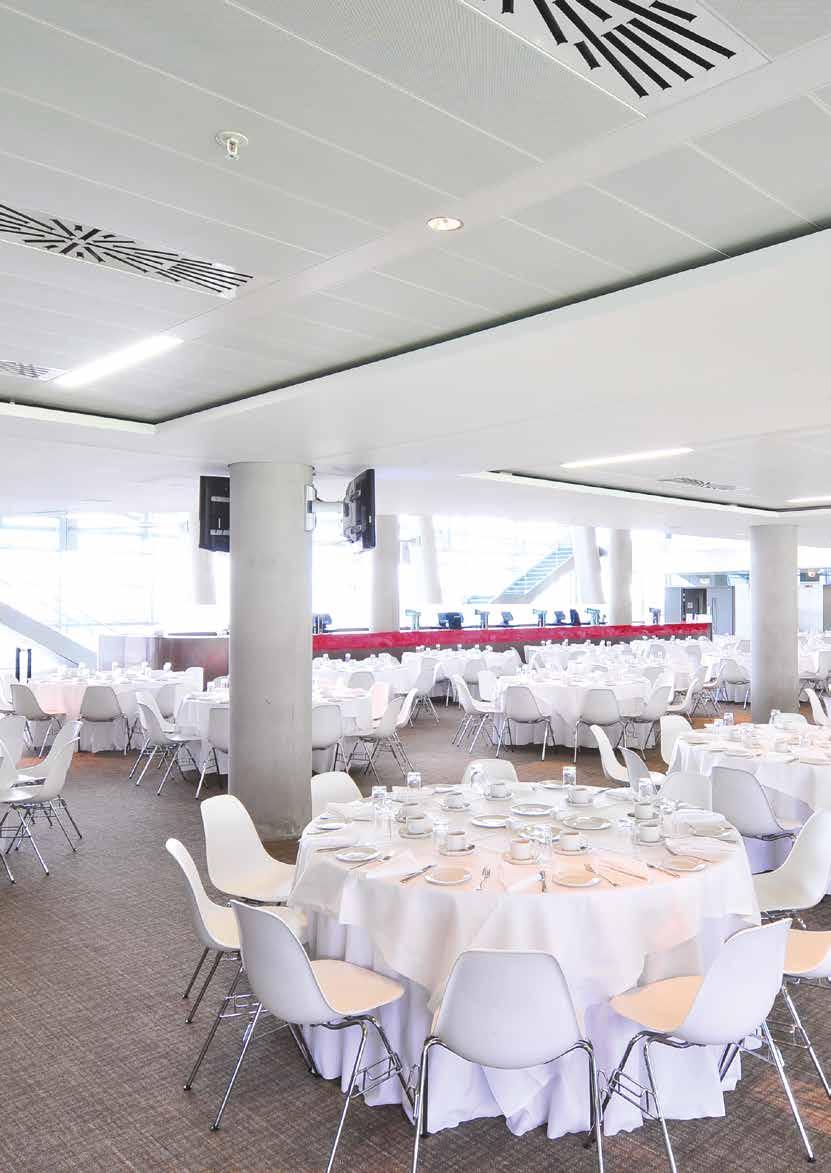

1 SYSTEM T-CLIP F Płyty kwadratowe i prostokątne Sufit metalowy

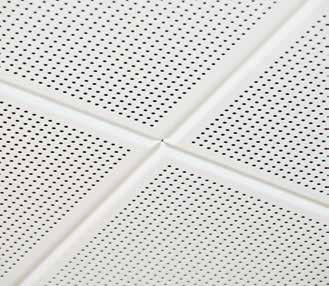

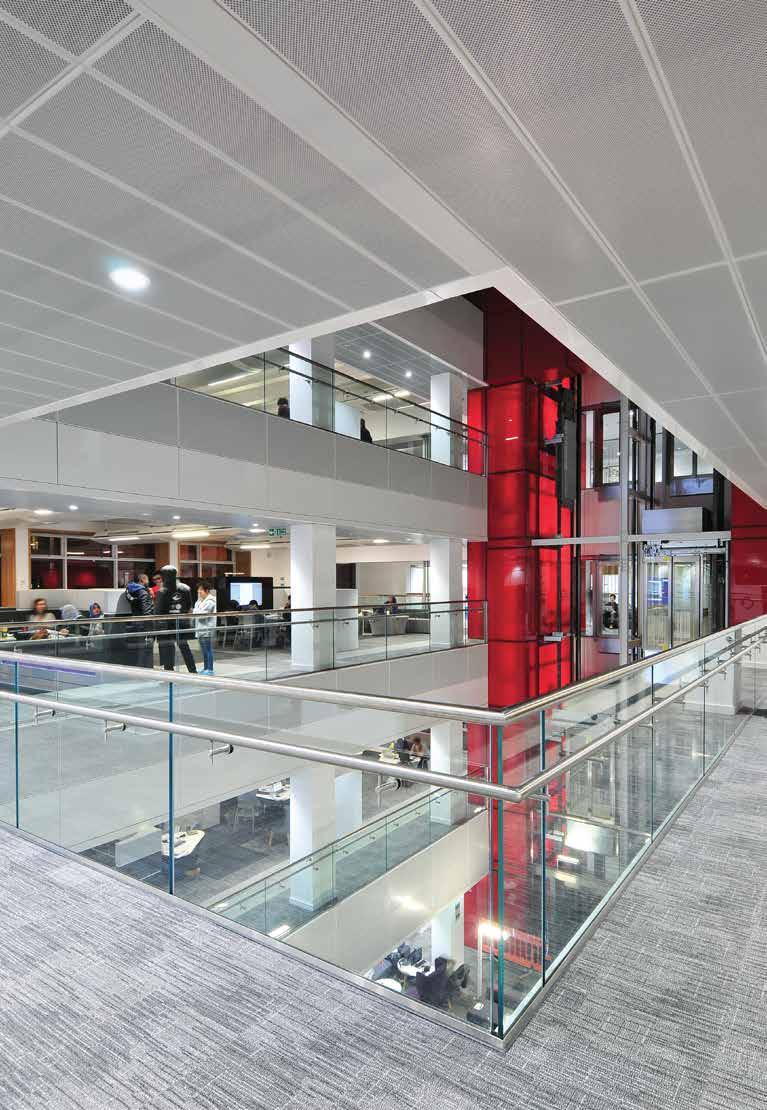

2 SYSTEM T-CLIP F PŁYTY KWADRATOWE I PROSTOKĄTNE :::: 32 OPIS System System sufitów Armstrong T-Clip F, rozwiązanie typu Clip-In z ukrytym rusztem, wysokość systemu min. 83mm. Materiał płyt Galwanizowana stal w arkuszach grubości 0,5-0,6 mm. Powłoka zewnętrzna Widoczna strona płyt malowana proszkowo po uformowaniu płyt farbą w kolorze RAL czysta biel. Inne kolory RAL lub NCS dostępne na zamówienie. Wykonanie Płyta z frezowaną lub prostokątną krawędzią, frez 5mm, opcja prostokątnych płyt T-Clip z krawędzią prostokątną. System rusztu Rozwiązania przyścienne Integracja urządzeń System C-Channel z profilami zaciskowymi T (Spring-T), alternatywnie system U-Profile z profilami zaciskowymi T (Spring-T). Oferta standardowych profili aluminiowych lub stalowych dostosowanych do docinanych płyt metalowych, profile Axiom oraz zindywidualizowane wykończenia. Standardowa oferta wycięć okrągłych i prostokątnych oraz opcje zindywidualizowane. Rozwiązanie szczeliny Wkłady akustyczne Szczelina nie występuje, system bez uszczelek. Czarna nietkana flizelina jako opcja standardowa. Inne opcje na zamówienie. Typowe moduły T-Clip F: 500 x 500 mm 600 x 600 mm 675 x 675 mm 750 x 750 mm Dodatkowo dostępne moduły prostokątne 600 x 1200 mm 300 x 1200 mm 600 x 1200 mm 300 x 1500 mm Moduły do zamówień Długość panelu (A) mm. specjalnych Szerokość panelu (B) 300 / 400 / 500 / 600 mm. WZORY PERFORACJI STANDARDOWYCH ZALETY n Efekt monolitycznego sufitu dzięki systemowi z rusztem ukrytym n Demontaż od dołu przy użyciu przyrządu do wyjmowania płyt w celu uzyskania dostępu do przestrzeni powyżej sufitu n Ekonomiczne rozwiązanie sufitowe n Doskonałe właściwości akustyczne ZASTOSOWANIE n Różnorodne zastosowania, od małych pomieszczeń serwisowych do dużych sal w biurowcach oraz terminali lotnisk i dworców. PROJEKT: Uniwersytet Learning Commons Building - Manchester (UK) :::::::: ARCHITEKT: Sheppard Robson Ekstra mikroperforacja Rg 0701 Średnica otworu: 0.7 mm Powierzchnia otwarta: 1.5 % Mikroperforacja Rd 1522 Średnica otworu: 1.5 mm Powierzchnia otwarta: 22% Standardowa perforacja Rg 2516 Średnica otworu: 2.5 mm Powierzchnia otwarta: 16% Inne perforacje dostępne na zamówienie.

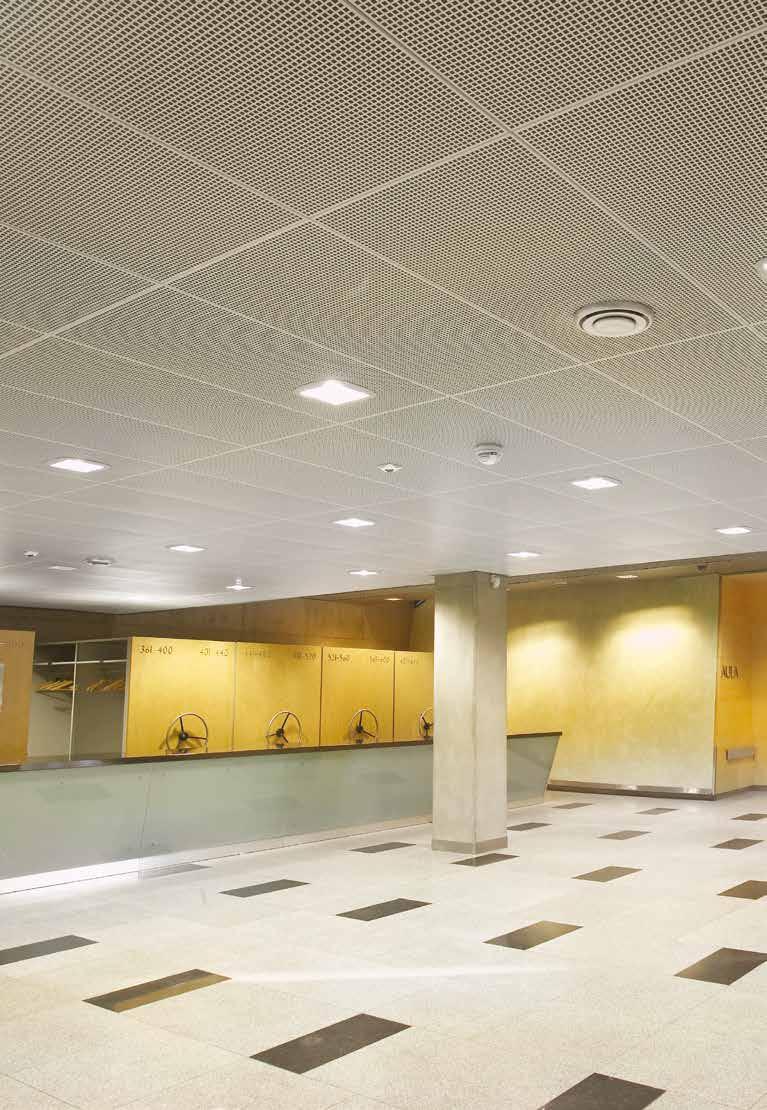

3 33 :::: WŁAŚCIWOŚCI AKUSTYCZNE Systemy metalowych sufitów zostały poddane badaniom ich właściwości akustycznych. Wszystkie perforowane płyty mogą być dostarczane z różnorodnymi opcjami wkładów akustycznych. Szczegółowe informacje dostępne na życzenie. KOLORY Standardowe kolory RAL % połysku Global White 12% połysku RAL % połysku RAL % połysku PRZEWODNOŚĆ CIEPLNA (λ) W/mK 50.0: Stal 0.04: Flizelina akustyczna RAL 9010 Global White RAL 9006 RAL 9007 ODPORNOŚĆ NA PODWYŻSZONĄ WILGOTNOŚĆ WZGLĘDNĄ POWIETRZA Do 95% RH przy założeniu krótkotrwałej ekspozycji. INTEGRACJA URZĄDZEŃ SERWISOWYCH Płyty metalowe mogą być dostarczone z przygotowanymi wycięciami dla sprawnej integracji podwieszanych niezależnie urządzeń. CZYSZCZENIE Kurz należy usunąć z powierzchni płyty za pomocą czystej suchej szmatki. Uporczywe zabrudzenia można usunąć ciepłą wodą z delikatnym detergentem. Należy unikać zamoczenia płyty. Odradza się stosowanie ściernych środków i narzędzi. Kolory specjalne Inne kolory RAL czy NCS dostępne na zamówienie. STANDARDY KONTROLI JAKOŚCI Armstrong posiada certyfikat producenta stosującego systemy zarządzania jakością EN ISO 9001:2008. Wszystkie systemy sufitowe produkowane są w oparciu o zakresy tolerancji i standardy jakościowe określone dla typu materiału. Specyfikacja techniczna produkcji jest dokumentem nadrzędnym. ODPOWIEDZIALNOŚĆ ŚRODOWISKOWA Płyty metalowe Armstrong mogą zawierać do 30% materiałów pochodzących z odzysku. Europejskie zakłady produkcyjne naszej firmy posiadają certyfikat ISO 14001: Cor. 1:2009. Firma Armstrong jest członkiem stowarzyszenia TAIM (Technical Association of Industrial Metal Ceilings). Zrównoważony rozwój Środowisko akustyczne Bezpieczeństwo i zdrowie % ISO Zawartość mat. z odzysku (%) Odbicie światła (%) aw Klasa pochłaniania dźwięku NRC Dncw / Dnfw (db) Rw (db) Klasa reakcji na ogień Odporność na wilgoć (%) Czyszczenie Opcja powłoki BioGuard Odporność na zadrapania Ekstra mikroperforacja Rg 0701 (2) (L) D A2-s2, d0 95 ściereczką (3) Mikroperforacja Rd 1522 (2) C A2-s2, d0 95 ściereczką (3) Standardowa perforacja Rg 2516 (2) (L) C A2-s2, d0 95 ściereczką (3) Plain / bez perforacji (1) (L) nie klasyfikowane A1 95 możliwość szorowania Premium B15 30 Premium OP19 30 w zależności od perforacji w zależności od perforacji 0.65 C A2-s1, d A A2-s2, d0 95 ściereczką ściereczką (1) Kolor RAL 9010, płyta bez wkładu akustycznego. (2) Kolor RAL 9010, płyta z flizeliną akustyczną. (3) Wilgotna szmatka dla płyt perforowanych z flizeliną, szorowanie płyt gładkich bez flizeliny. PROJEKT: Wydział Teologii Uniwersytetu Śląskiego :::::::: ARCHITEKT: STABIL sp. z o.o.

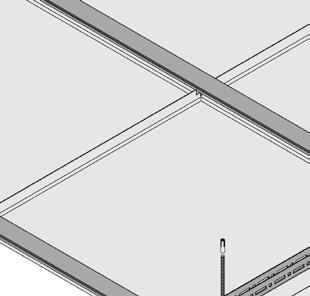

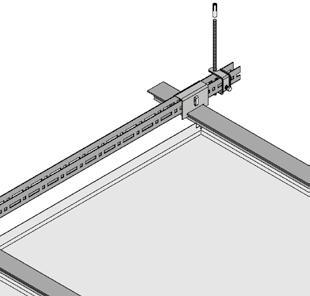

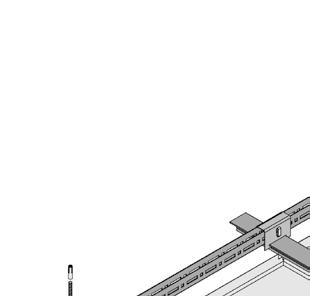

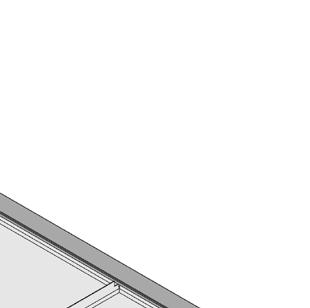

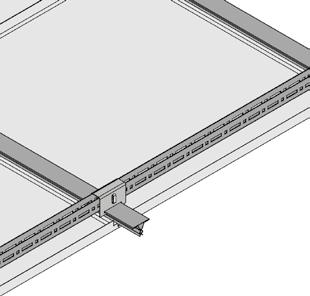

4 6 :::: :::: 36 PRZEKRÓJ POPRZECZNY DO PROFILI ZACISKOWYCH T, SYSTEM T-CLIP F z profilem U Detal A T-Clip F płyta kwadratowa Detal B T-Clip płyta prostokątna Klamra przyścienna Śruba rozszerzająca M6 Pręt gwintowany M6 Detal C Profil zaciskowy T Profil przyścienny T-Clip F płyta kwadratowa lub prostokątna Przyrząd do wyjmowania płyt Strona widoczna płyty około 52 Detal C Krawędź prostokątna płyty T-Clip Detal D Opcja z klipsem zabezpieczajacym PRZEKRÓJ WZDŁUŻNY DO PROFILI ZACISKOWYCH T, SYSTEM T-CLIP F z profilem U Śruba rozszerzająca M6 Pręt gwintowany M6 Detal E System rusztu Śruba sześciokątna M6 Nakrętka sześciokątna M6 Podkładka śruby M6 Śruba rozszerzająca M6 Profil przyścienny T-Clip F płyta kwadratowa lub prostokątna Strona widoczna płyty około 52 Pręt gwintowany M6 Klamra przyścienna M = wymiar modułowy / A = długość panelu / B = szerokość panelu Łącznik do profilu U Łącznik do profilu zaciskowego T Nr ref. BPM Opis Nr ref. BPM Opis Pręt gwintowany M6 x 1000 mm BPM BPM Łącznik do profilu U BPM BPC 1801G BPM Klamra przyścienna BPC 1775A BPM BPM Przyrząd do wyjmowania płyt BPM Śruba rozszerzająca M6 x 30 mm* BP C1805G Łącznik wzdłużny do profilu zaciskowego T *Wybór mocowania górnego należy do projektanta / wykonawcy w oparciu o znajomość materiału nośnego i jego dopuszczalnych obciążeń.

5 37 :::: :::: 38 Detal F Sposoby podwieszania profilu U PRZEKRÓJ POPRZECZNY DO PROFILI ZACISKOWYCH T, SYSTEM T-CLIP F z profilem kanałowym C Detal C Kątownik przyścienny T-Clip F płyta kwadratowa lub prostokątna Przyrząd do wymowania płyt Strona widoczna płyty Klamra obejmująca wraz z prętem gwintowanym U wraz z prętem gwintowanym Wieszak typu Combi Nonius wraz z górną częścią zawiesia typu Noniusz Wieszak typu Combi Nonius wraz z drutem z oczkiem PRZEKRÓJ WZDŁUŻNY DO PROFILI ZACISKOWYCH T, SYSTEM T-CLIP F z profilem kanałowym C Kątownik przyścienny T-Clip F płyta kwadratowa lub prostokątna Strona widoczna płyty M = wymiar modułowy / A = długość panelu / B = szerokość panelu Nr ref. BPC 3000G BPC 7140 BPA 952G BPM BPC 1801G BPC 1775A BPM BP C1805G Opis Łącznik wzdłużny profili kanałowych C Przyrząd do wymowania płyt Łącznik wzdłużny do profilu zaciskowego T

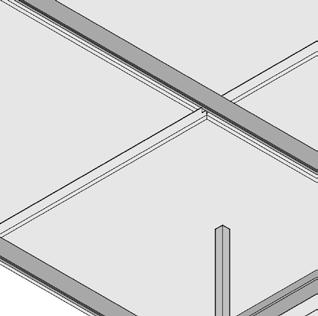

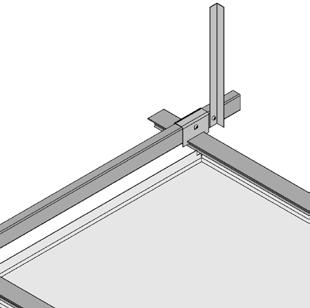

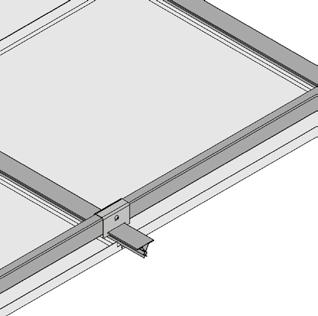

6 39 :::: :::: 40 Detal A T-Clip F płyta kwadratowa Detal B T-Clip płyta prostokątna Detal F Sposoby podwieszania profilu kanałowego C Detal C Krawędź prostokątna płyty T-Clip Detal D Opcja z klipsem zabezpieczjącym Kątownik montażowy Klamra do profilu kanałowego C Detal E Rozwiązanie z profilem kanałowym C Łącznik wzdłużny profili kanałowych C Łącznik do profili Profili zaciskowy T
