Instrukcja uniwersalnego pilota samochodowego CAR CLONER. Pilot CAR CLONER. Instrukcja programowania

Transkrypt

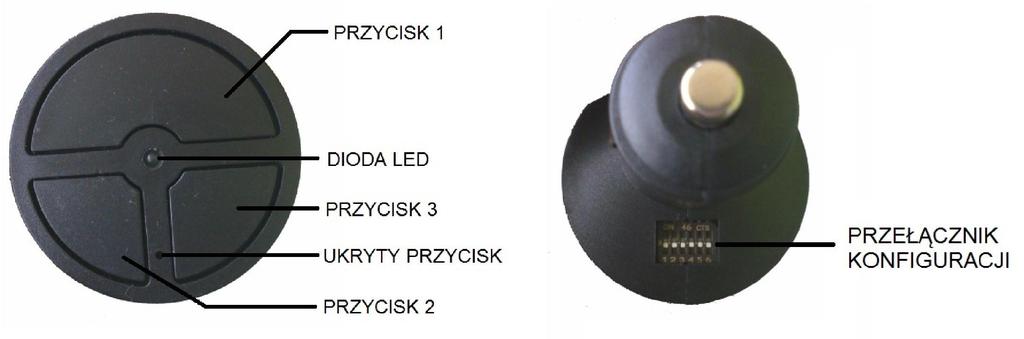

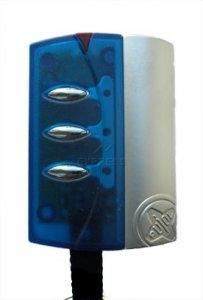

1 Pilot CAR CLONER Instrukcja programowania Pilot CAR CLONER jest zaprojektowany jako uniwersalny pilot samochodowy (z kodem m lub m), który jest w pełni kompatybilny z kilkudziesięcioma odbiornikami różnych producentów automatyki bramowej. UWAGA: Ten pilot może działać w dwóch różnych trybach: 1. Przypisania bezpośrednio do odbiornika. 2. Klonowania innego pilota. Tylko w tym trybie istnieje możliwość przypisania różnych marek producentów do różnych przycisków tego samego pilota CAR CLONER. Definiowanie przycisków: Z przodu pilota mamy 3 przyciski sterujące i 1 diodę LED oraz przycisk ukryty w otworze. Z tyłu pilota dostępny jest 6-cio pozycyjny przełącznik konfiguracji pilota. Dane techniczne Model: Zasilanie: Częstotliwość: Ilość kanałów: 3 CAR CLONER 12 VDC z gniazda zapalniczki samochodu od 433,92 do 900 MHZ OPATENTOWANY SOFTWARE CAR CLONER Zgodny z DYREKTYWĄ 1999/05/CE Montaż Umieścić pilot w gnieździe zapalniczki samochodu. Po naciśnięciu 1-3 powinna zaświecić się niebieska dioda LED. W przypadku braku sygnału LED sprawdzić zasilanie gniazda zapalniczki. Uwaga: Niektóre modele samochodów załączają zasilanie gniazda zapalniczki dopiero po zapłonie. TRYB 1. Konfiguracja pilota przypisanie bezpośrednie do odbiornika 1 Zlokalizuj przełącznik konfiguracji z tyłu pilota. 2 Przy pomocy rozgiętego spinacza do papieru lub małego wkrętaka ustaw przełącznik na wybraną markę wg tabeli poniżej. 3 Pilot jest przygotowany do użycia. Zaprogramuj go wg instrukcji posiadanego odbiornika. Niektóre odbiorniki np. APRIMATIC, BFT, MUTANCODE, ERREKA, wymagają użycia (umieszczony z przodu między przyciskami 2 i 3) aby umożliwić przypisanie do nich nowego pilota. Ukryty przycisk najlepiej aktywować szpilką wkładając ją w mały otwór i naciskając.

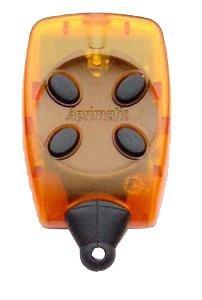

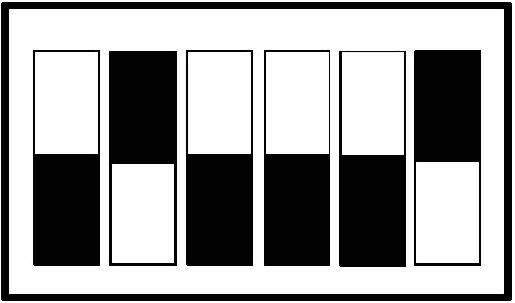

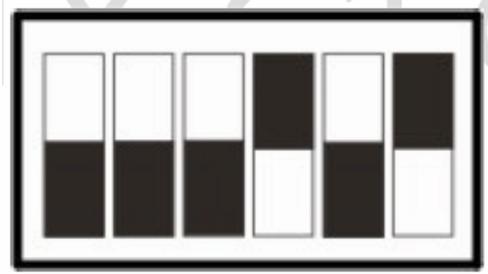

2 Lp. Ułożenie przełączników Marka Pilot Uwagi 1 APRIMATIC TR2, TR4 TM4 BENINCA 2 TO GO 2WV / 4WV T4 WV / 2WP / 4WP T2 WK / T4 WK CUPIDO 4 CUPIDO 2 3 BFT MITTO 4 CARDIN S449-QZ2 5 CENTURION 433,92MHz 6 7 DEA (KING SISTEM) GENIE GENIE GREEN GENIE WOOD MIO TR-2 DITEC GOL4 GOL4C BIXLP2 8 DOORHAN 433,92MHz

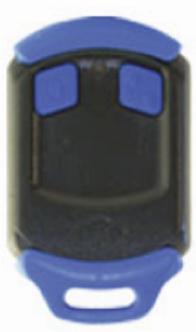

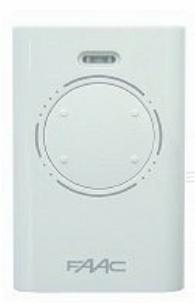

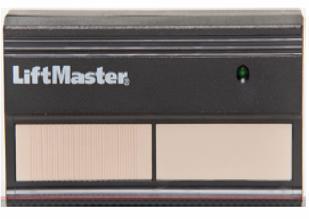

3 9 EMFA 433,92MHz 10 ERREKA SOL2R SOL4R ROLLER4 11 FAAC XT 433 RC Czerwona dioda LED 12 GIBIDI DOMINO AU KEY TXB KINGATE STYLO4 MYO4 C 15 Encrypted Code LIFTMASTER BILIONCODE 16 Encrypted Code LIFTMASTER Chamberlain Lobas 17 Encrypted Code LIFTMASTER Chamberlain Motorlift 700 Lobas Raynor Orion

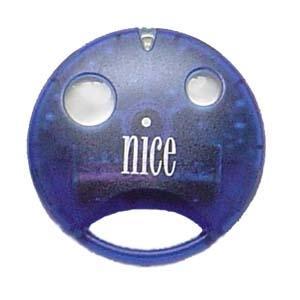

4 18 MARANTEC Twobi Raynor New England 19 MCT-3 Linear 20 MOTORLINE 21 MOTORLINE 22 MUTAN CODE 23 Encrypte d Code NICE FLOR-S 24 NICE SMILO -SM2 -SM4 25 NOVOTROM NOVOFERM TORMATIC PRASTEL 26 MPSTF 2E MPSTP 2E TRQ 2P / TRQ 4P TC2 E / TC4E

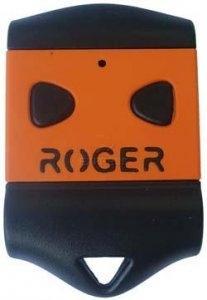

5 27 PROTECO PTX TX3 28 PUJOL VARIO 1 OCEAN VARIO 3 OCEAN 29 ROGER TX 12 TX14/22 30 ROLLTORE 31 SOMFY 433 MHz 32 SOMMER 33 SOMMER

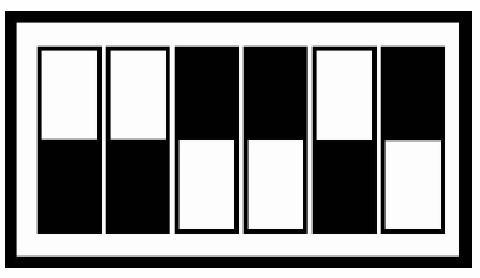

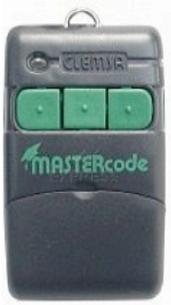

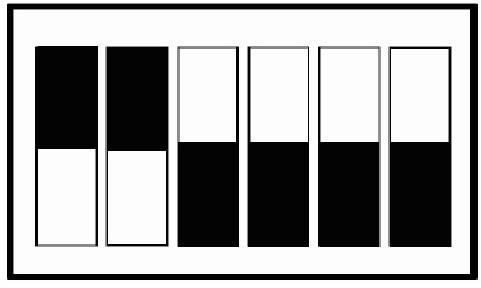

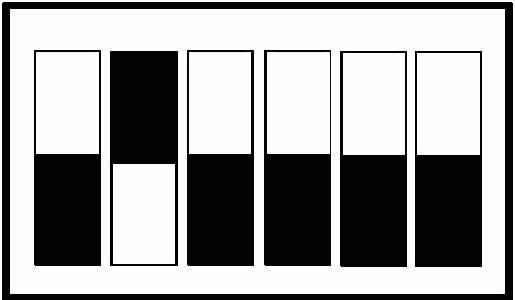

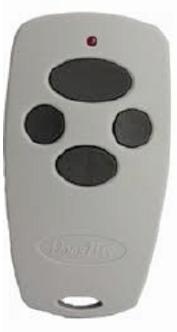

6 34 TELCOMA TANGO 35 V2 36 V2 TRYB 2. Konfiguracja pilota Klonowanie pilota 1 Zlokalizuj przełącznik konfiguracji z tyłu pilota. 2 Przy pomocy rozgiętego spinacza do papieru lub małego wkrętaka ustaw przełącznik na wybraną pozycję wg tabeli poniżej (zależy od modelu klonowanego pilota). 3 Naciśnij raz i puść przycisk ukryty (umieszczony między przyciskami na przodzie pilota). Najlepiej użyć do tego celu szpilki. 4 Naciśnij raz i puść wybrany przycisk na pilocie CAR CLONER na który chcesz sklonować kod pilota. 5 Zbliż do pilota CAR CLONER klonowany (oryginalny) pilot możliwie blisko. 6 Naciśnij i trzymaj wciśnięty przycisk klonowanego kanału oryginalnego pilota. Jeżeli procedura klonowania powiedzie się, dioda LED pilota CLONER zamiga 3 razy. 7 Dla kolejnych przycisków powtórz kroki 2 6. UWAGA: Tylko w tym trybie istnieje możliwość przypisania różnych marek pilotów do różnych przycisków tego samego pilota CAR CLONER. 1 CLEMSA MASTERCODE 2 DITEC

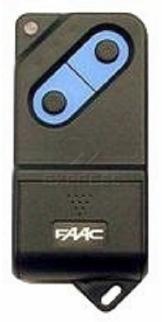

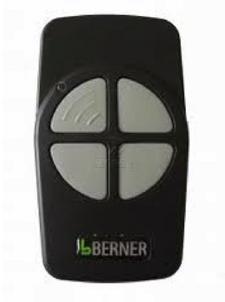

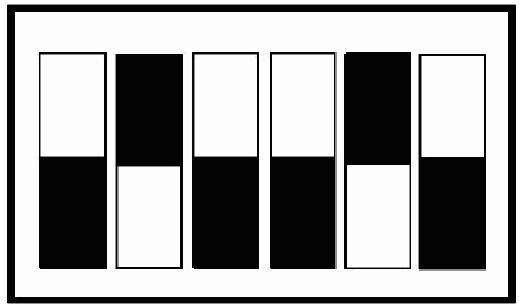

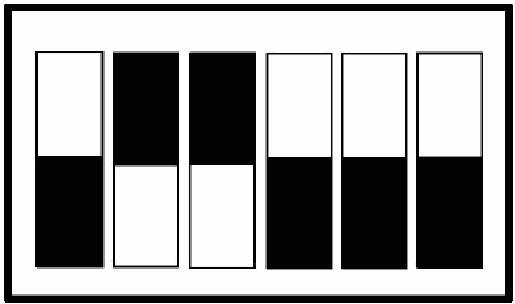

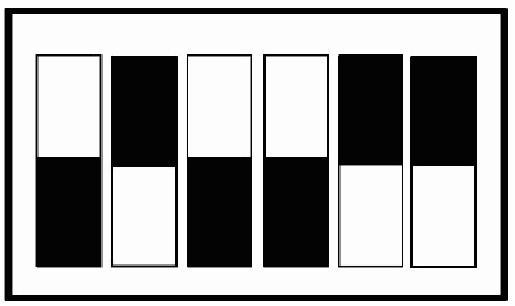

7 3 Instrukcja uniwersalnego pilota samochodowego CAR CLONER FAAC SLH Utrzymać dystans 15 cm między pilotami 4 FAAC SL 5 HORMANN MARANTEC FAAC BERNER BHS 6 MARANTEC TXMR UNIWERSALNY KOD ZMIENNY 433 MHz UNIWERSALNY KOD STAŁY 433 MHz Działa z pilotami zmiennokodo wymi różnych firm na 433 MHz Działa z pilotami stałokodowy mi różnych firm na 433 MHz

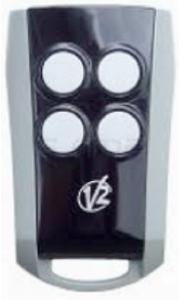

8 9 V2 433 MHz 10 V2 Przypisanie pilota CAR CLONER do odbiornika PL-ECO lub UNICO firmy APRIMATIC: Przypisanie pierwszego pilota do odbiornika z pustą pamięcią: 1. Ustawić przełącznik wyboru marki na kombinację przypisaną dla APRIMATIC (patrz: poz.1 tabeli kod ). 2. Otworzyć pamięć odbiornika przyciskając na CAR CLONER ukryty przycisk. Dioda LED odbiornika zaświeci się. 3. Nacisnąć przycisk 3 (kanał 2), dioda LED odbiornika na chwilę zgaśnie. Aby przypisać kolejny pilot, należy powtórzyć czynności z punktów: Po 30 sek dioda LED odbiornika zgaśnie - odbiornik wyjdzie z trybu programowania. Można również nacisnąć przycisk na odbiorniku aby zakończyć natychmiast proces przypisania. Przypisanie kolejnego pilota do odbiornika PL-ECO lub UNICO do którego przypisane są już piloty: 1. Otworzyć pamięć odbiornika przyciskając na aktywnym (przypisanym uprzednio) pilocie ukryty przycisk. Dioda LED odbiornika zaświeci się. 2. Dla kolejnych nowych pilotów wykonać czynności z pkt.1-3 powyżej. 3. Po 30 sek dioda LED odbiornika zgaśnie - odbiornik wyjdzie z trybu programowania. Można również nacisnąć przycisk na odbiorniku aby zakończyć natychmiast proces przypisania. Przycisk 1 kanał 4 Aprimatic Przycisk 2 kanał 3 Aprimatic Przycisk 3 kanał 2 Aprimatic (otwarcie pierwszego skrzydła bramy funkcja furtka PL-ECO) UWAGA: W odbiorniku PL-ECO nie ma możliwości zmiany numerów kanałów. Działa on tylko na kanałach 1 i 2. W odbiorniku UNICO można dokonać zmiany nr kanału za pomocą zworek (patrz instrukcja obsługi odbiornika). Aktualizacja 22/07/2016 (AP)
