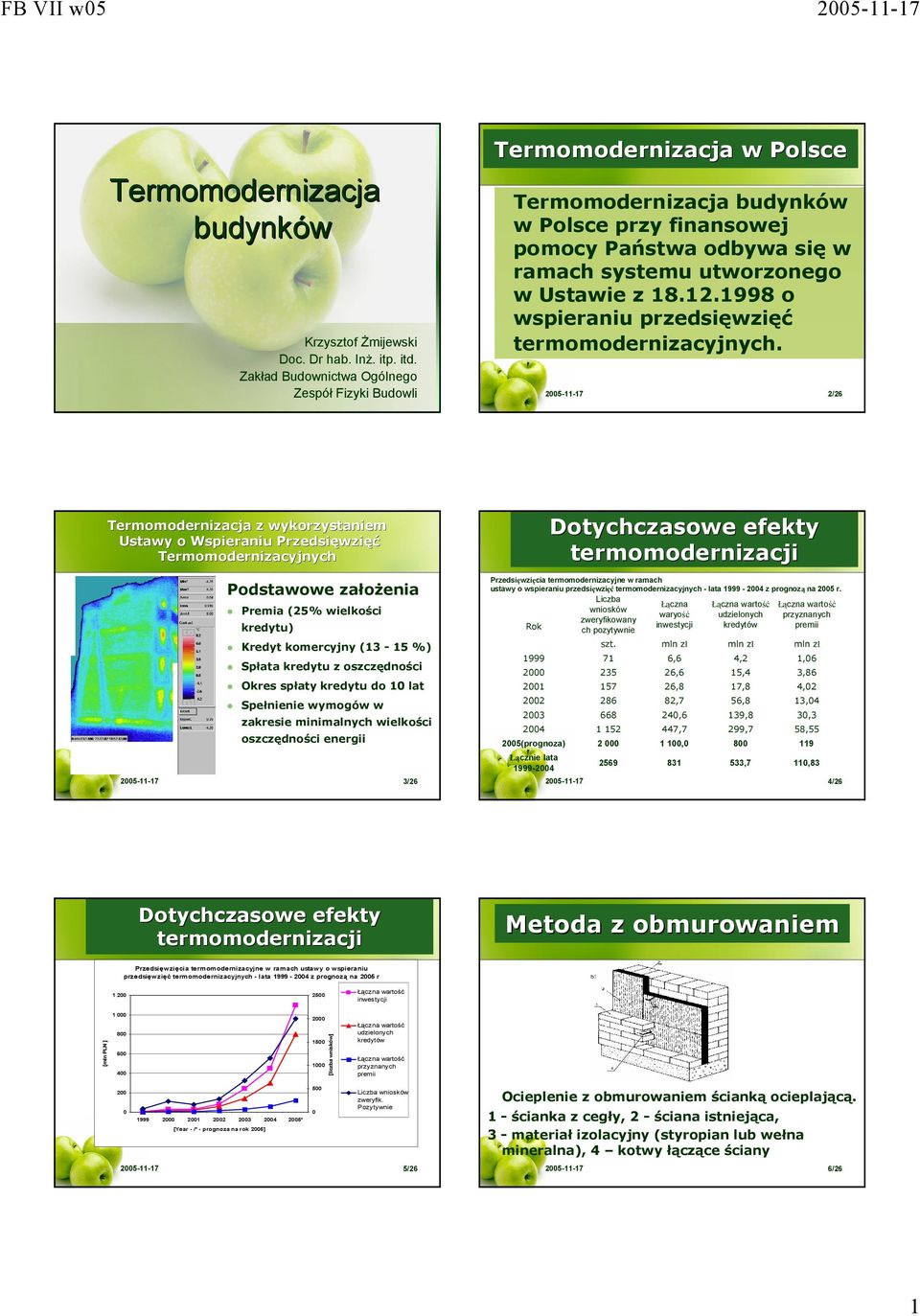

1 Termomodernizacja budynków Krzysztof Żmijewski Doc. Dr hab. Inż. itp. itd. Zakład Budownictwa Ogólnego Zespół Fizyki Budowli Termomodernizacja w Polsce Termomodernizacja budynków w Polsce przy finansowej pomocy Państwa odbywa się w ramach systemu utworzonego w Ustawie z o wspieraniu przedsięwzięć termomodernizacyjnych /26 Termomodernizacja z wykorzystaniem Ustawy o Wspieraniu Przedsięwzi wzięć Termomodernizacyjnych Podstawowe założenia Premia (25% wielkości kredytu) Kredyt komercyjny (13-15 %) płata kredytu z oszczędności Okres spłaty kredytu do 10 lat pełnienie wymogów w zakresie minimalnych wielkości oszczędności energii /26 Dotychczasowe efekty Przedsięwzięcia termomodernizacyjne w ramach ustawy o wspieraniu przedsięwzięć termomodernizacyjnych - lata z prognozą na 2005 r. Rok (prognoza) Łącznie lata Liczba wniosków zweryfikowany ch pozytywnie szt Łączna waryość inwestycji 6,6 26,6 26,8 82,7 240,6 447, ,0 831 udzielonych kredytów 15,4 17,8 56,8 139,8 299,7 533,7 110, /26 4,2 800 przyznanych premii 1,06 3,86 4,02 13,04 30,3 58, Dotychczasowe efekty Metoda z obmurowaniem Przedsięwzięcia termomodernizacyjne w ramach ustawy o wspieraniu przedsięwzięć termomodernizacyjnych - lata z prognozą na 2005 r inwestycji [mln PLN ] [liczba wnisków] udzielonych kredytów przyznanych premii Liczba wniosków zweryfik. Pozytywnie * [Year - /* - prognoza na rok 2005] /26 Ocieplenie z obmurowaniem ścianką ocieplającą. 1 - ścianka z cegły, 2 - ściana istniejąca, 3 - materiał izolacyjny (styropian lub wełna mineralna), 4 kotwy łączące ściany /26 1

12.1998 o wspieraniu przedsięwzięć termomodernizacyjnych.

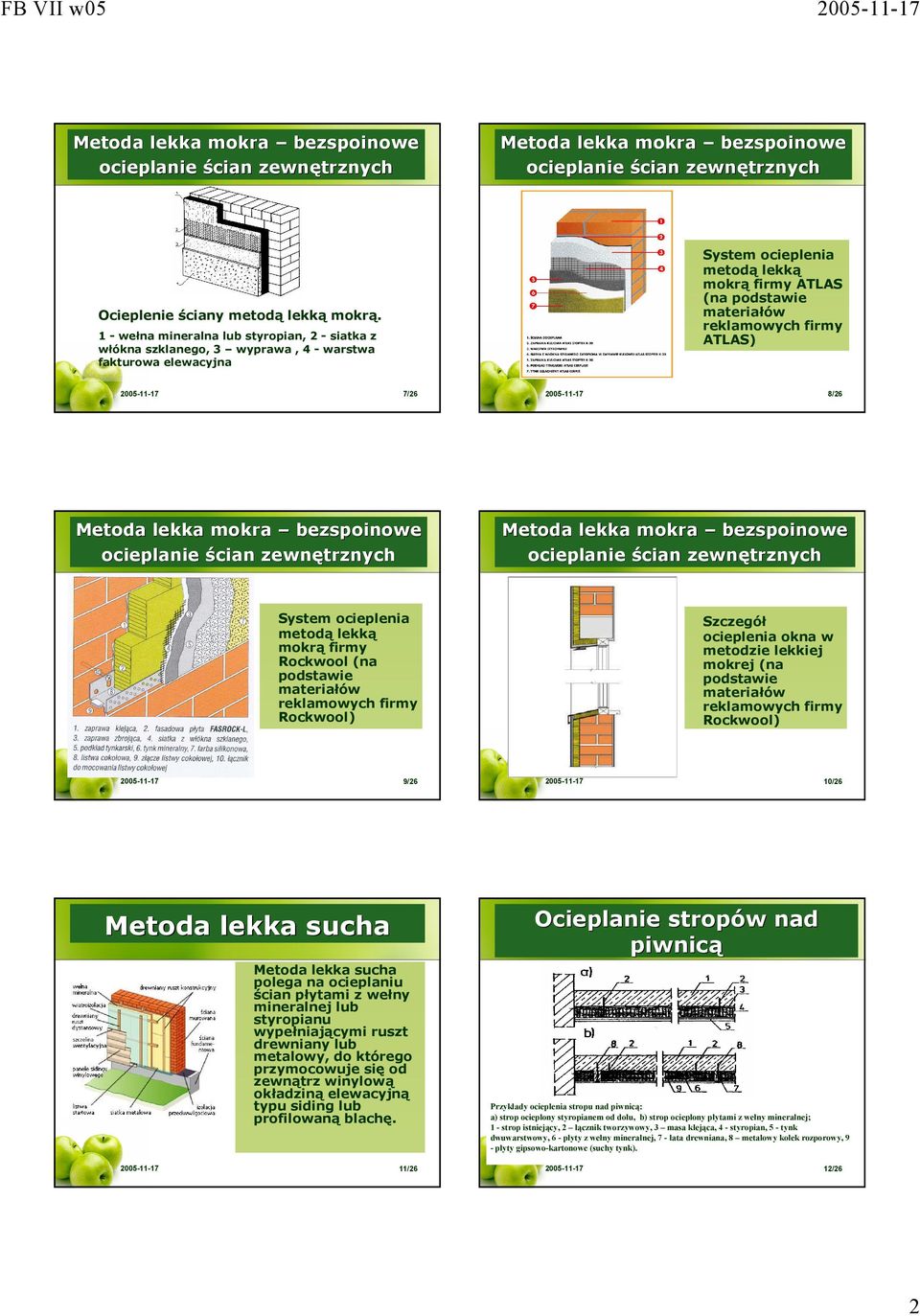

2 Ocieplenie ściany metodą lekką mokrą. 1 - wełna mineralna lub styropian, 2 - siatka z włókna szklanego, 3 wyprawa, 4 - warstwa fakturowa elewacyjna ystem ocieplenia metodą lekką mokrą firmy ATLA (na podstawie ATLA) / /26 ystem ocieplenia metodą lekką mokrą firmy Rockwool (na podstawie Rockwool) zczegół ocieplenia okna w metodzie lekkiej mokrej (na podstawie Rockwool) / /26 Metoda lekka sucha Metoda lekka sucha polega na ocieplaniu ścian płytami z wełny mineralnej lub styropianu wypełniającymi ruszt drewniany lub metalowy, do którego przymocowuje się od zewnątrz winylową okładziną elewacyjną typu siding lub profilowaną blachę /26 Ocieplanie stropów w nad piwnicą Przykłady ocieplenia stropu nad piwnicą: a) strop ocieplony styropianem od dołu, b) strop ocieplony płytami z wełny mineralnej; 1 - strop istniejący, 2 łącznik tworzywowy, 3 masa klejąca, 4 - styropian, 5 - tynk dwuwarstwowy, 6 - płyty z wełny mineralnej, 7 - łata drewniana, 8 metalowy kołek rozporowy, 9 - płyty gipsowo-kartonowe (suchy tynk) /26 2

2005-11-17 8/26 ystem ocieplenia metodą lekką mokrą firmy Rockwool (na podstawie Rockwool) zczegół ocieplenia okna w metodzie lekkiej mokrej (na podstawie Rockwool) 2005-11-17 9/26 2005-11-17 10/26

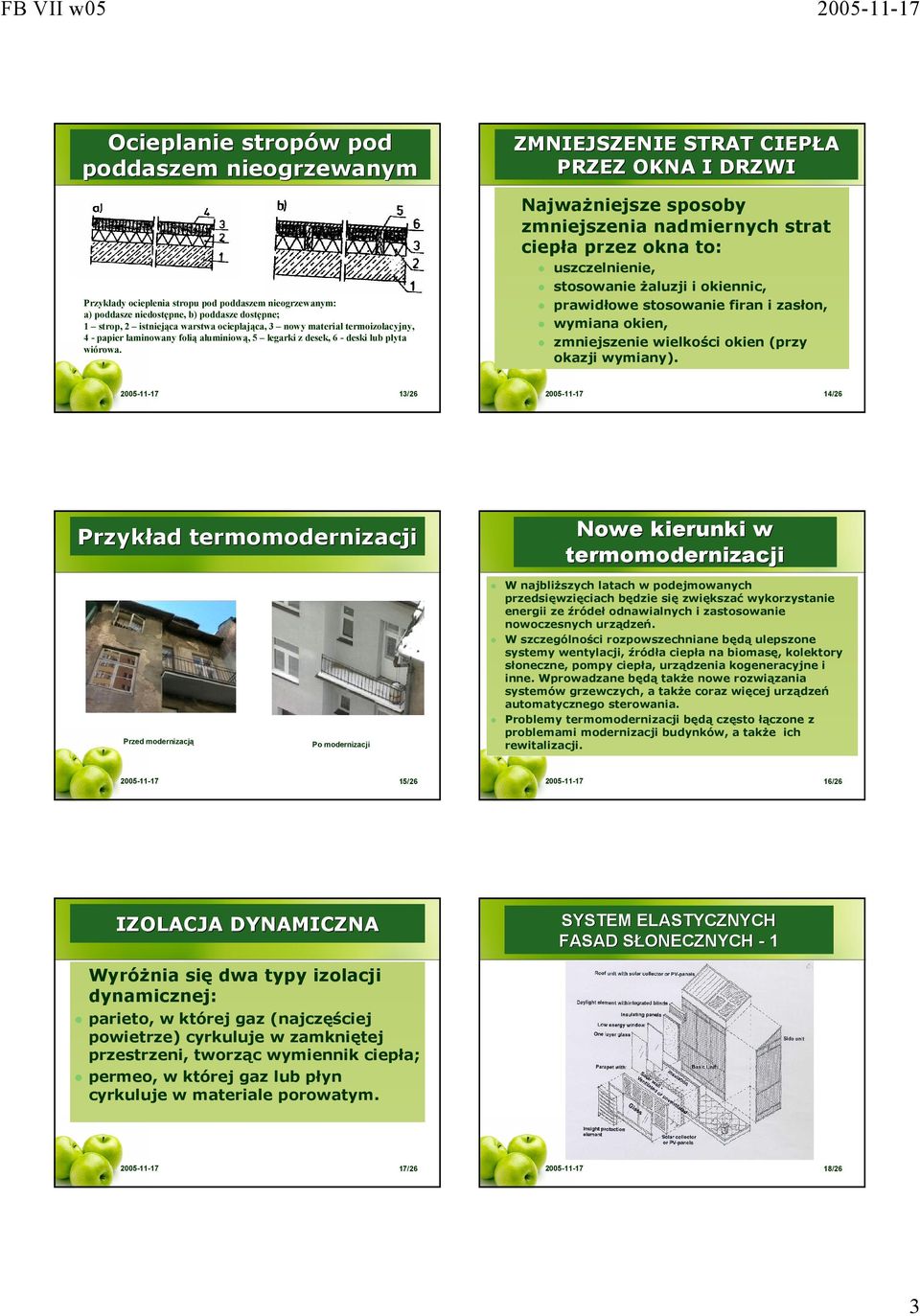

3 Ocieplanie stropów w pod poddaszem nieogrzewanym Przykłady ocieplenia stropu pod poddaszem nieogrzewanym: a) poddasze niedostępne, b) poddasze dostępne; 1 strop, 2 istniejąca warstwa ocieplająca, 3 nowy materiał termoizolacyjny, 4 - papier laminowany folią aluminiową, 5 legarki z desek, 6 - deski lub płyta wiórowa. ZMNIEJZENIE TRAT CIEPŁA PRZEZ OKNA I DRZWI Najważniejsze sposoby zmniejszenia nadmiernych strat ciepła przez okna to: uszczelnienie, stosowanie żaluzji i okiennic, prawidłowe stosowanie firan i zasłon, wymiana okien, zmniejszenie wielkości okien (przy okazji wymiany) / /26 Przykład Nowe kierunki w Przed modernizacją Po modernizacji W najbliższych latach w podejmowanych przedsięwzięciach będzie się zwiększać wykorzystanie energii ze źródeł odnawialnych i zastosowanie nowoczesnych urządzeń. W szczególności rozpowszechniane będą ulepszone systemy wentylacji, źródła ciepła na biomasę, kolektory słoneczne, pompy ciepła, urządzenia kogeneracyjne i inne. Wprowadzane będą także nowe rozwiązania systemów grzewczych, a także coraz więcej urządzeń automatycznego sterowania. Problemy będą często łączone z problemami modernizacji budynków, a także ich rewitalizacji / /26 IZOLACJA DYNAMICZNA - 1 Wyróżnia się dwa typy izolacji dynamicznej: parieto, w której gaz (najczęściej powietrze) cyrkuluje w zamkniętej przestrzeni, tworząc wymiennik ciepła; permeo, w której gaz lub płyn cyrkuluje w materiale porowatym / /26 3

ZMNIEJZENIE TRAT CIEPŁA PRZEZ OKNA I DRZWI Najważniejsze sposoby zmniejszenia nadmiernych strat ciepła przez okna to: uszczelnienie, stosowanie żaluzji i okiennic, prawidłowe stosowanie firan i

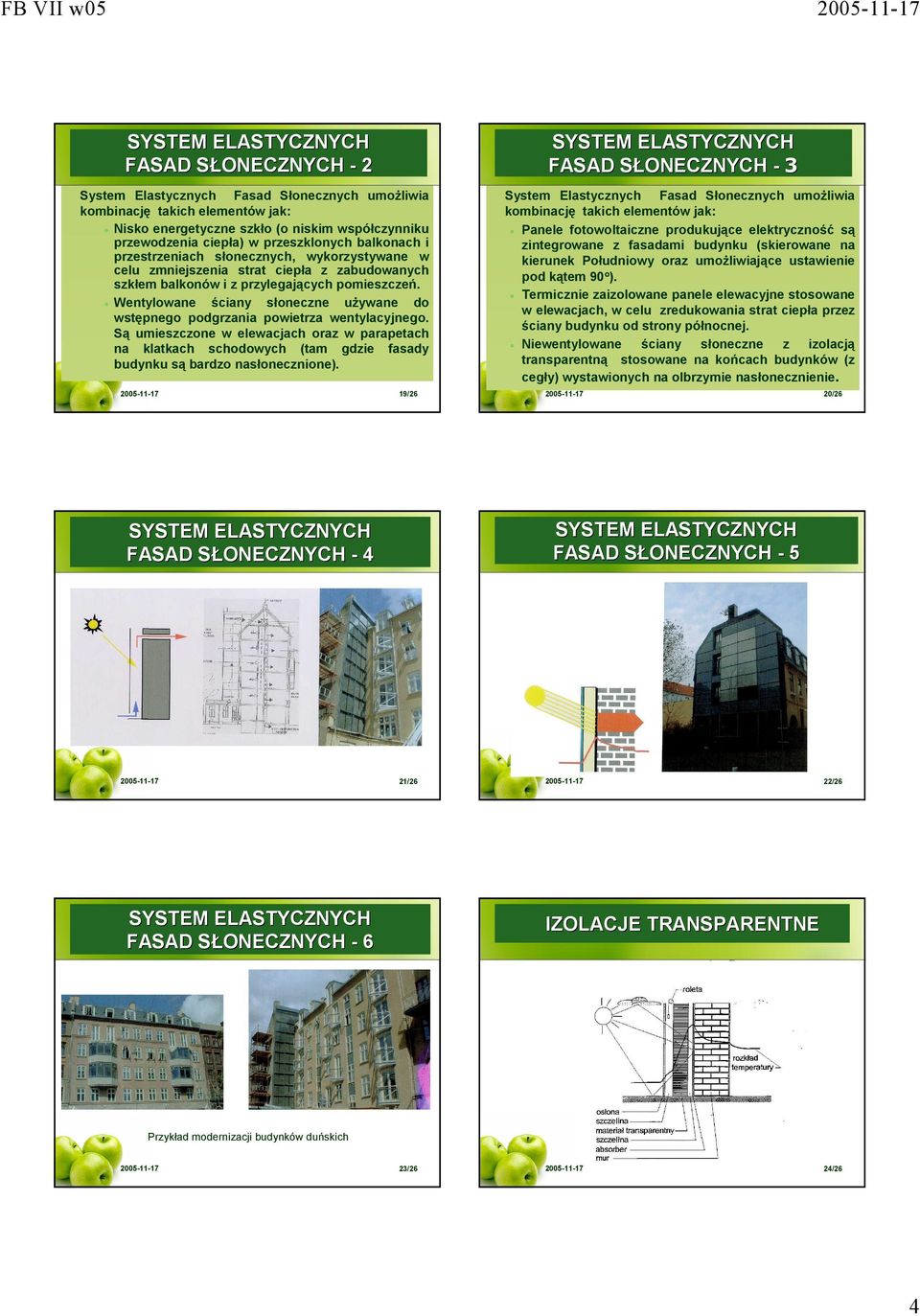

4 - 2 ystem Elastycznych Fasad łonecznych umożliwia kombinację takich elementów jak: Nisko energetyczne szkło (o niskim współczynniku przewodzenia ciepła) w przeszklonych balkonach i przestrzeniach słonecznych, wykorzystywane w celu zmniejszenia strat ciepła z zabudowanych szkłem balkonów i z przylegających pomieszczeń. Wentylowane ściany słoneczne używane do wstępnego podgrzania powietrza wentylacyjnego. ą umieszczone w elewacjach oraz w parapetach na klatkach schodowych (tam gdzie fasady budynku są bardzo nasłonecznione) /26-3 ystem Elastycznych Fasad łonecznych umożliwia kombinację takich elementów jak: Panele fotowoltaiczne produkujące elektryczność są zintegrowane z fasadami budynku (skierowane na kierunek Południowy oraz umożliwiające ustawienie pod kątem 90 ). Termicznie zaizolowane panele elewacyjne stosowane w elewacjach, w celu zredukowania strat ciepła przez ściany budynku od strony północnej. Niewentylowane ściany słoneczne z izolacją transparentną stosowane na końcach budynków (z cegły) wystawionych na olbrzymie nasłonecznienie / / /26-6 IZOLACJE TRANPARENTNE Przykład modernizacji budynków duńskich / /26 4

Wentylowane ściany słoneczne używane do wstępnego podgrzania powietrza wentylacyjnego.

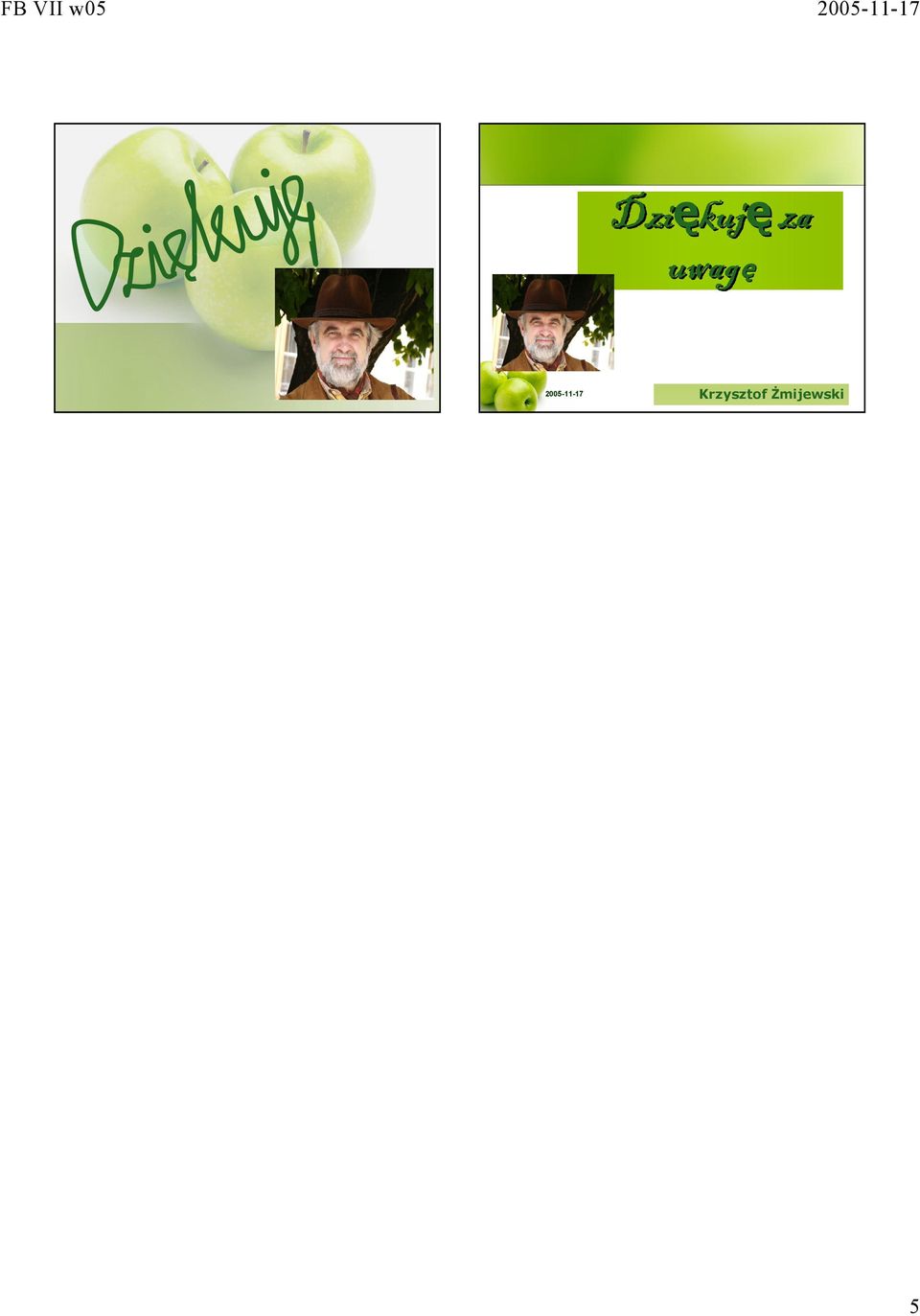

5 Dziękuj kuję za uwag uwagę Krzysztof Żmijewski /26 5
