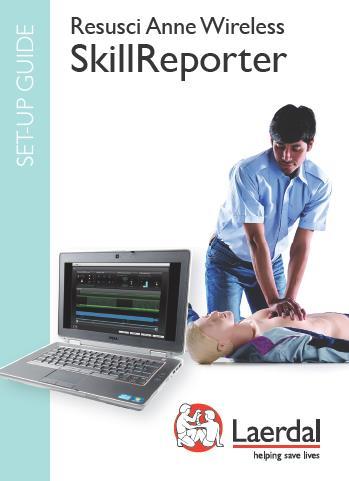

1 Resusci Anne Wireless SkillReporter

2 Oprogramowanie SkillReporter (PC), dawniej Resusci Anne Wireless SkillReporter, pozwala na bezprzewodowe użytkowanie manekinów serii Resusci Anne QCPR i Resusci Anne SkillReporter w czasie rzeczywistym, z obszernym podsumowaniem ćwiczeń. Do obsługi oprogramowania Resusci Anne Wireless SkillReporter jest wymagany komputer PC z Bluetooth. Manekiny Resusci Anne QCPR mają wbudowany moduł Bluetooth, natomiast manekiny Resusci Anne SkillReporter (poprzednio dostępne) muszą być wyposażone w adapter Bluetooth, który podłączamy do manekina. Poniższe wskazówki zostały oparte na użytkowaniu adaptera USB Bluetooth, dostępnego w firmie Laerdal Medical. Możemy użyć wbudowany funkcjonalny moduł Bluetooth lub inny adapter USB Bluetooth. Istnieje możliwość połączenia na stałe przewodowo manekinów Resusci Anne i Resusci Baby z komputerem PC za pomocą przewodu USB lub przewodu szeregowego, który dostarczany jest razem z manekinem Uwaga: oprogramowanie pracuje pod systemem Windows 10, Windows 8, Windows 7 i Windows XP.

Przycisk wyboru Bluetooth W przypadku manekinów SkillReporter należy podłączyć adapter Bluetooth do manekina za pomocą

3 W przypadku manekinów QCPR należy upewnić się, że manekin jest w trybie Bluetooth, o czym świadczy zapalone niebieskie światełko na panelu. Przycisk wyboru Bluetooth W przypadku manekinów SkillReporter należy podłączyć adapter Bluetooth do manekina za pomocą dostarczonego przewodu. Zapalone czerwone światełko informuje, że adapter jest gotowy do użycia. Uwaga: adapter pobiera energię z baterii manekina pomimo jego wyłączenia stąd zaleca się odłączyć adapter od manekina.

wbudowanego modułu Bluetooth przed podłączeniem zewnętrznego adaptera

4 Podłącz antenę do adaptera USB (jeśli nie jest zamocowana) Podłącz adapter USB do portu USB swego PC Uwaga: może być konieczne wyłączenie wbudowanego modułu Bluetooth przed podłączeniem zewnętrznego adaptera Bluetooth. Postępuj zgodnie ze wskazówkami zawartymi w instrukcji obsługi swojego PC.

5 Przed pierwszym użyciem komputer PC i manekin muszą zostać sparowane (tj. do listy komputera PC dodane urządzenie Bluetooth). Uwaga: nie więcej niż 7 adapterów Bluetooth może być podłączonych jednocześnie (manekiny, klawiatura, mysz, telefon komórkowy itp.) Oprogramowanie Resusci Anne Wireless SkillReporter może współpracować maksymalnie z 6 manekinami w tym samym czasie. W przypadku manekinów SkillReporter upewnij się, że przełącznik na adapterze Bluetooth jest ustawiony w trybie DTE. Windows 10, Windows 8, Windows 7 (dla Windows XP patrz na następną stronę) Kliknij dwukrotnie na ikonę Bluetooth. Kliknij Add a device. Manekiny powinny pojawić się z nazwą urządzenia Resusci Anne.

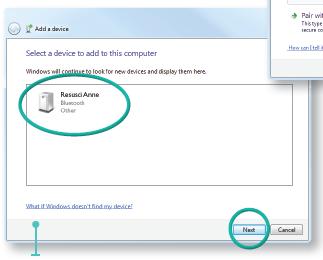

6 Wybierz manekin do parowania i kliknij na Next. Wybierz Enter the device s pairing code, aby zainicjować podłączenie. Kliknij Next.

W miejsce wpisania kodu do podłączenia wprowadź 1 2 3 4 i kliknij Next. W następnym okienku kliknij Close.

Windows XP Kliknij dwukrotnie na ikonę Bluetooth. Wybierz zakładkę Urządzenia i kliknij Add.

7 W miejsce wpisania kodu do podłączenia wprowadź i kliknij Next. W następnym okienku kliknij Close. Powtórz powyższą procedurę tyle razy, ile chcesz podłączyć manekinów (do 6). Windows XP Kliknij dwukrotnie na ikonę Bluetooth. Wybierz zakładkę Urządzenia i kliknij Add. Wybierz My device is set up and ready to be found. Kliknij Next. Manekiny powinny pojawić się z nazwą urządzenia Resusci Anne. Wybierz i kliknij Next.

Wybierz Use the passkey found in the documentation. Wprowadź 1 2 3 4. Kliknij Next. Włóż CD lub ściągnij oprogramowanie ze strony: http://www.laerdal.

8 Wybierz Use the passkey found in the documentation. Wprowadź Kliknij Next. Włóż CD lub ściągnij oprogramowanie ze strony: i postępuj zgodnie ze wskazówkami pojawiającymi się na ekranie, aby zainstalować SkillReporter PC (dawniej Resusci Wireless SkillReporter). Uruchom oprogramowanie dwukrotnie klikając na ikonę znajdującą się na pulpicie. Kiedy pojawi się okienko do wpisania kodu licencji wprowadź kod otrzymany wraz z zakupionym oprogramowaniem. Uwaga: jeśli uruchomimy oprogramowanie przed parowaniem urządzeń Bluetooth należy ponownie uruchomić program, aby zapewnić podłączenie manekinów z programem.

9 Wybierz typ(y) manekina(ów) jakie chcesz wyszukać i kliknij Next. Jeśli używasz jednego manekina i jeden manekin został rozpoznany kliknij OK.

Jeśli większa ilość manekinów jest dostępna, należy wybrać ilość jaką chcemy używać i rozpoznać manekiny. Aby rozpoznać manekiny należy każdemu z nich ucisnąć raz klatkę piersiową.

10 Jeśli większa ilość manekinów jest dostępna, należy wybrać ilość jaką chcemy używać i rozpoznać manekiny. Aby rozpoznać manekiny należy każdemu z nich ucisnąć raz klatkę piersiową. Kolejność uciśnięcia klatki piersiowej każdego manekina przypisze po kolei numer manekina. Uwaga: Program może także zostać uruchomiony bez podłączenia manekinów w celu dostępu do wyników poprzedniej sesji RKO.

11 Brak podłączenia manekinów z oprogramowaniem Sprawdź, czy manekin QCPR ma włączony tryb Bluetooth i niebieskie światełko świeci się na panelu kontrolnym manekina. Sprawdź, czy manekin SkillReporter ma podłączony adapter USB ustawiony na tryb DTE Sprawdź, czy Blutetooth na manekinie jest prawidłowo sparowany z komputerem PC Sprawdź, czy ilość urządzeń Bluetooth nie została przekroczona Dioda zasilania LED nie świeci się Włącz manekin naciskając przycisk zasilania. Jeżeli manekin nie włączy się, wymień baterie w manekinie. Informacje jak to zrobić znajdują się w instrukcji obsługi manekina Resusci Anne. Sprawdź, czy przewód łączący manekin z adapterem Bluetooth jest prawidłowo podłączony (dotyczy tylko manekinów SkillReporter). Nie można sparować manekina z komputerem Sprawdź, czy PC posiada komunikację Bluetooth Sprawdź, czy ilość urządzeń Bluetooth nie została przekroczona Zmiana manekina Aby zmienić ilość używanych manekinów najpierw usuń wszystkie sparowane manekiny z komputera PC i następnie sparuj je ponownie. Uwaga: jeśli najpierw sparowane manekiny nie zostały usunięte to wyszukanie nowych będzie trwało bardzo długo. Zresetowanie adaptera Bluetooth Naciśnij przycisk Reset i przytrzymaj go co najmniej przez 3 sekundy, aby powrócić do ustawień fabrycznych (dotyczy tylko manekinów SkillReporter).

Adapter Bluetooth posiada certyfikaty FCC, RoHS i RTTE. Certyfikaty dostępne są na żądanie. Pomoc techniczną można uzyskać kontaktując się z lokalnym Centrum Serwisowym Laerdala.

12 Adapter Bluetooth posiada certyfikaty FCC, RoHS i RTTE. Certyfikaty dostępne są na żądanie. Pomoc techniczną można uzyskać kontaktując się z lokalnym Centrum Serwisowym Laerdala. Informacje dotyczące akcesoriów do produktu znajdziemy na stronie internetowej Warunki gwarancji podane są w dziale Laerdal Global Warranty na stronie internetowej Laerdal Medical Poland Sp. z o.o. Ul. Hutnicza Katowice Tel Fax lmp@laerdal.com
